Как убрать зеркальность с камеры заднего вида автомобиля

Водители могут устанавливать в номерной рамке как фронтальную камеру, так и заднего вида. Но если ошибётесь с выбором, примостив фронталку сзади авто, ждите проблем с использованием: отсутствием парковочных линий и зеркальной передачей картинки на дисплей. Что можно предпринять в связи с этой проблемой? Следует развернуть изображение правильно.

Как убрать зеркальность с камеры заднего вида

Можно попробовать отключить зеркальное изображение с помощью программных методов. Если вам попалась универсальная камера, в ней должны присутствовать кнопки переключения зеркальности для возможного использования спереди и сзади.

Но если устройство не поддерживает данную функцию, другого выхода, как лезть внутрь, не наблюдается.

Что можно предпринять:

• выпаять резистор перемычки зеркальности;
• вырезать чип памяти.

В первом случае отыскать нужный регистр можно, ориентируясь на сопротивление в 0 Ом. Если избавиться от чипа, то не только перевёрнете изображение, но и удалите заодно парковочные линии. Будьте готовы к такому повороту событий.

С помощью разметки экрана получится припарковаться к бордюру с точностью до 15 см.

Если решитесь воспользоваться удалением резистора, действуйте в такой последовательности:

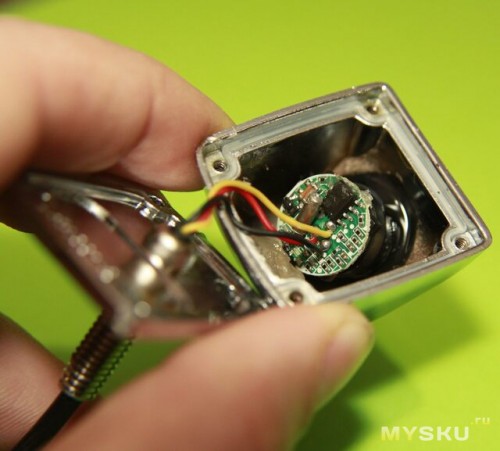

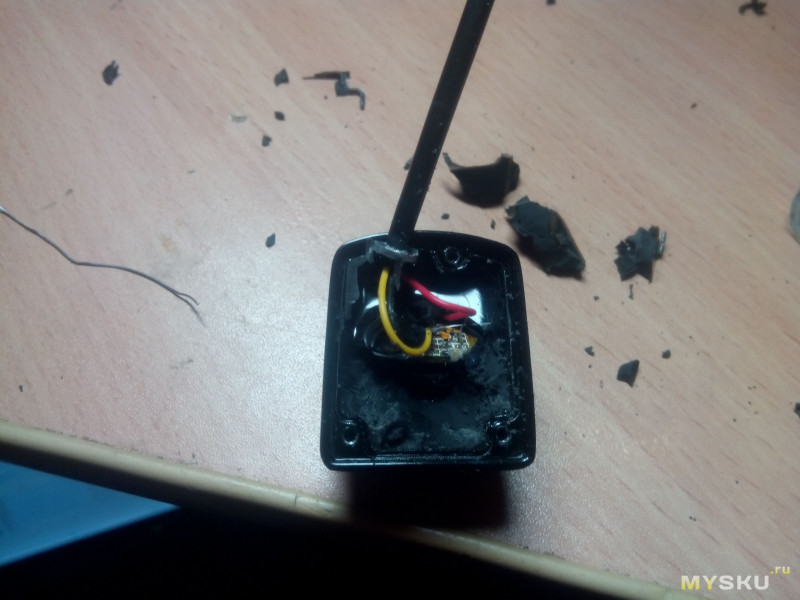

1. Найдите в камере два углубления и открутите крышку по резьбе.
2. Аккуратно, чтобы не сбить фокусировку, вытащите плату.
3. Увидите три перемычки резисторов: MIR (вертикальный поворот изображения), FLP (горизонтальный поворот), JSC (линии разметки).
4. Отпаяйте перемычку MIR, чтобы перевернуть изображение зеркально.
5. Покройте плату слоем лака и оставьте для высыхания.
6. Соберите прибор назад, установите на место и смажьте стыки герметиком.
7. Убедитесь, что камера стала демонстрировать картинку правильно.

Чтобы не попасть в подобную ситуацию повторно, во время покупки новой камеры внимательно изучайте параметры назначения девайса и возможностей установки.

@drive2.ru

Исправляем настройки монитора

Картинка, демонстрируемая неправильно, может быть связана с настройками экрана. Некоторые дисплеи не предназначены для работы с камерой заднего вида, поэтому и настроить изображение в нормальном виде не получится.

Но попробовать однозначно стоит:

1. Войдите в меню.
2. Отыщите опцию Mirror.
3. Отключите её.

Если ваши действия не привели к желаемому результату, попробуйте разобрать камеру и повернуть окуляр на 180 градусов. Не стопроцентный способ, но в некоторых частных случаях помогает избавиться от зеркальности.

@drive2.ru

Другие способы применения видеокамеры

Используют камеру не только для показа противоположного направления. Можно установить гаджет и внутри салона, а сдвинуть максимально влево, чтобы вовремя обнаружить машины, когда выезжаете с парковки задним ходом.

Лучшие параметры обзора для камеры заднего вида — 150–170 градусов.

Есть возможность установить видеоустройство так, чтобы камера выполняла единственную роль — следила за наличием бордюров. В этом случае парковочные линии не понадобятся, и их можно будет удалить. Вместе с ними уйдёт и зеркальность изображения.

Желательно, чтобы камера заднего вида обладала инфракрасной подсветкой, позволяющей без проблем припарковаться в ночное время суток.

Не лезьте внутрь видеокамеры, если не уверены в своих силах на все сто. Прибор настолько миниатюрный, что удаленную регистровую перемычку при необходимости восстановить уже не удастся. Так что вначале трижды подумайте о возможных последствиях, а затем уже приступайте к переделкам.

Оценить статью

1. 5
2. 4
3. 3
4. 2
5. 1

3

Понравилась статья? Поделиться с друзьями:

Похожие статьи

как убрать зеркальность, вверх ногами, изображение (изображает), исправить, отражении (отображением), что делать, парктроник, на авто

Автор Денис Валентинович На чтение 3 мин

Для обеспечения безопасной парковки дополнительно устанавливают видеоустройство в состав парктроника. В связи с тем, что фронтальная камера стоит гораздо дороже штатной, вместо нее применяют комплект устройства, вмонтированного в рамку номерного знака. Иногда водители сетуют на то, что в этом случае камера заднего вида показывает наоборот.

Причины

Некоторые камеры, подключенные к головному устройству, могут показывать картинку вверх ногами. В большинстве случаев это результат неправильных настроек монитора, а в ММС — полярности сигнала, подаваемого на камеру. Видеоустройства выпускаются и настраиваются под назначенное место установки. Например, широкоугольная камера заднего вида, поставленная в передний бампер, будет передавать зеркальное отображение картинки. Кроме этого будут в отражении показаны и парковочные линии, которые в данной ситуации не нужны.

Причиной перевернутого изображения может быть неправильно подобранный монитор, который не предназначен для этих целей и не имеет соответствующих настроек. Некоторые водители в дополнение к имеющейся штатной системе безопасной парковки устанавливают зеркало-парктроник с камерой заднего вида, которую монтируют в передний бампер. Кроме перевернутого изображения, парковочные линии будут мешать просмотру картинки на небольшом экране.

Как исправить

Убрать зеркальность камеры можно изменением настроек в ММС. Для этого необходимо зайти в меню и отключить опцию «Mirror». Но в некоторых случаях таких действий недостаточно, особенно если это касается переворота картинки по вертикали. Иногда нужно вскрыть корпус устройства, и повернуть окуляр на 180° вокруг своей оси. Но в некоторых камерах такие действия ни к чему не приводят. Для решения возникшей проблемы нужно вносить изменения в схему управления.

Внутри корпуса устройства имеется плата с набором электронных компонентов, среди которых расположено несколько нулевых резисторных перемычек с сопротивлением 0 Ом. Их применение увеличивает функциональность схемы.

Участвующие в изменении ориентации картинки элементы в большинстве случаев имеют маркировку.

Они обозначены FLP и MIR. Первая (flip — переворот) позволяет перевернуть картинку в вертикальной плоскости. Вторая (mirror — зеркало) поможет исправить зеркальное изображение на прямое.

Для перевода картинки в требуемый вид необходимо отключить перемычки, т. е. выпаять резисторы. В связи с малыми размерами деталей работу нужно делать осторожно, чтобы не повредить соседние элементы. Перемычка, обозначенная JSC, предназначена для транслирования статических парковочных линий. Убирать ее надо в том случае, если они загромождают картинку и не участвуют в парковке. В противном случае будет сложно определить расстояние до препятствия.

Окончив работы с перепайкой деталей, плату покрывают слоем лака и дают время на просушку. После этого можно проводить сборку. Провода с клеммами устанавливают на место, а разъемы корпуса обрабатывают герметиком. Проверку работоспособности устройства и качество картинки проверяют после установки камеры на авто. Правильно проведенные действия не должны негативно отражаться на качестве работы комплекта. Чтобы не создавать подобной ситуации, при покупке или заказе комплекта необходимо указывать подробную информацию о месте установки и назначении устройства.

Если нет уверенности, что самостоятельно выполненные работы приведут к желаемому результату, то в таком случае лучше обратиться за помощью в сервисный центр.

• Как проверить камеру заднего вида
• Почему не работает камера заднего вида
• Как работает динамическая разметка камеры заднего вида
• Какое масло лить в Приору 16 клапанную

​Как настроить и использовать камеру заднего вида для вождения

Примечание перед публикацией: непрерывный поток видео, показывающий заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любой Настройка резервной камеры используется только безопасным образом. Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди. Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет. Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.

---



Итак, как вы это сделаете? Не волнуйтесь, мы вас прикроем.

1. Инструменты для сборки
2. Получение правильной камеры
3. Понимание вашего автомобиля
4. Снимите внутреннюю панель багажника
5. Снимите номерной знак
6. Проходные и соединительные провода
7. Установка монитора
8. Проверка

Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

Иногда это может сработать. А также некоторые методы, которые могут принести вам премию Дарвина.

Но мы предлагаем вам приобрести правильные инструменты.

Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать и предлагаем вместо этого положиться на правильную систему .

Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

Теперь мы рассмотрим основные моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.



Шаг 1. Сборка инструментов

Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты.

Но вот несколько вещей, которые вам, вероятно, понадобятся:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор звездочек
• Набор гаечных ключей или разводной ключ
• Защитные очки
• Фонарики
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Универсальный нож
• Набор головок или гаечных ключей
• Несколько люверсов для установки камеры



Шаг 2. Подбор камеры

Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих устройств может варьироваться от:

• <100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру для смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
• В зависимости от того, что вам нужно, у нас также есть большой выбор высококачественных универсальных камер заднего вида



Шаг 3. Знакомство с автомобилем

Во многих случаях, если в вашем автомобиле уже установлена ​​камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

Еще одна вещь, которую следует иметь в виду, прежде чем начать, заключается в том, что непрерывно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:



Время делать своими руками!

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Прежде чем приступить к работе, вам следует прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Ваша камера, скорее всего, будет установлена ​​прямо над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:



Шаг 4. Снимите внутреннюю панель багажника

Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.



Шаг 5. Снимите номерной знак

Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.



Шаг 6. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как питать нашу только что установленную камеру. Пойдем!

Протяните камеру и кабель питания через отверстие в салоне автомобиля.

Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.



Шаг 7. Установка монитора

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.



Шаг. 8 Тестирование

Если все прошло хорошо, вы сможете включить монитор для камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля. Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода.

времени. Вообще говоря, такие системы лучше всего подходят для частной собственности и ферм, где ценность безопасности непрерывного кормления перевешивает опасность потенциального отвлечения внимания.

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за плохого соединения неиспользуемых силовых кабелей.
