Тюнинг автомобилей часто связан с применением интересных световых эффектов. С этой целью используются светодиодные ленты для авто. Интернет-магазин Ledcountry.ru предлагает достойный выбор продукции, способный удовлетворить потребности автолюбителей и профессионалов для лучшего оформления красивой подсветкой салона, а также отдельных зон автомобиля.

Разновидности светодиодных лент для автомобиля

Прежде всего, речь идет о светодиодных элементах. Большое значение имеет размер рассеивающей линзы. Чем больше ее габариты, тем более широко и равномерно она будет распределять световой поток. Цифры в маркировке диода обозначают его длину и ширину в мм, поделенную на 10. То есть, светодиодная лента на машину с маркировкой 50*50 выполнена с элементами размером 5*5 мм.

Для подсветки важен показатель плотности распределения диодов на 1 п.м. платы:

• 60 и 120 штук размещаются в один ряд и рекомендованы к установке в малогабаритные автомобили с небольшим салоном. Такие светодиодные ленты в машину отлично подходят для выделения светом отдельных ее участков либо элементов.
• Изделия с 240 диодами, расположенными в два ряда, применяют для установки светодиодной ленты на авто с крупными размерами.

Подсветку внешних узлов и частей автомобиля следует выполнять платами с повышенной защитой от пыли, влаги, агрессивной среды.

Как правильно подключить светодиодную ленту в автомобиле

Использование современной подсветки в машине резонно как с эстетической точки зрения, так и с практической позиции. С ее помощью ночью лучше видны контуры дисков, багажника, номерного знака, так как подключение светодиодной ленты в автомобиле особенно эффективно снаружи ее корпуса. Во время движения такой подсветкой внутри салона лучше не пользоваться, поскольку она может слепить глаза.

При оборудовании авто светодиодными лентами нужно соблюдать определенные правила:

• Раскрой платы выполнять по специально размеченным местам, отделяющим группы из трех элементов.
• Соединение ленты с проводкой следует производить при помощи паяльника мощностью 20-40 Вт, так как подключать светодиодную ленту в машине скрутками запрещается.

• Место пайки необходимо покрыть изолирующим материалом.

Регулировка цветового спектра осуществляется посредством контроллера, который устанавливается сразу после питающего устройства. Как установить светодиодную ленту на машину при неумении паять или отсутствии паяльника? Все просто – подключение можно сделать через специальный коннектор.

Как вставить светодиодную ленту в фару

Далеко не в каждую комплектацию автомобиля производители включают светодиодную подсветку фар. Однако эту «недоработку» можно устранить самостоятельно, следуя определенным нормам.

1. LED лента для фары должна быть только с белым светом, другие цвета можно использовать в качестве дополнительных.
2. Угол свечения в 30° считается самым оптимальным, так как он способен обеспечить видимость минимум в 300 м. Регулировка угла производится посредством линз и отражателей.
3. Цветовые температуры основной лампы и светодиодной ленты должны совпадать.
4. Подключение подсветки в фаре к электрической системе авто производится через отдельный блок питания напрямую от аккумулятора. Можно дополнительно установить контроллер, чтобы регулировать частоту свечения.

При соблюдении этих правил и последовательности процесса светодиодная лента

может быть установлена в фары своими руками, не хуже, чем на производстве. Это позволит не жечь понапрасну основной свет, не нарушая правила дорожного движения.

Светодиодная подсветка своими руками | Строительный портал

Когда вы делаете ремонт квартиры полностью самостоятельно, то легко справитесь с таким творческим процессом, как создание уникальной светодиодной подсветки. Как сделать светодиодную подсветку самостоятельно, возможно ли это  и насколько просто – такие вопросы встают перед вами. Благодаря тому, что теперь делают натяжные потолки из гипсокартона — установка светодиодной подсветки стала возможной в любой квартире, а также, в любой ее части: спальня, кухня или ванная комната. Вы можете даже установить ее в шкафу.

Оглавление

1. Что такое Led-лента
2. Схема светодиодной подсветки
3. Порядок ваших действий
4. Светодиодная подсветка потолка
5. Светодиодная подсветка кухни
6. Подсветка в автомобиле
7. Подсветка светодиодными панелями



Что такое Led-лента

Что же собой представляет Led-лента или светодиодная лента – это гибкая планка, с одной стороны имеющая клеящую основу, а на другой располагаются светодиоды и резисторы. Лента имеет кратные участки (5 см), на которых чаще всего располагаются три светодиода и специальные отметки, обозначающие, где можно разрезать ленту. Светодиоды в ленте соединяются последовательной цепью. Ленты могут быть защищенными от воздействий окружающей среды пластиковыми трубками или силиконом, а могут быть открытыми, в зависимости от места их использования, выбирается и лента. Диоды, используемые в ленте, бывают двух типов: SMD 3528 и 5060 (5050), вторые более мощные и могут использоваться как самостоятельные источники освещения комнаты.

Если для подсветки вы используете  RGB ленту, то важно знать, что она имеет четыре выхода — на основную массу и по одному на каждый цвет: красный, зеленый и синий.

Схема светодиодной подсветки

Если вам нужно осветить большую площадь, то тогда лучше делать ленты длинной не более 15 метров, в противном случае лампы ближе всего находящиеся к источнику питания будут быстрее выгорать, так как в начале цепи  напряжение будет очень сильным.

Порядок ваших действий:

1. Определяетесь с типом светодиода SMD 3528 или SMD 5050 – вторые будут подороже, но и мощность у них выше.

2. Определяем нужную плотность светодиодов. Бывают 30, 60, 120. Указанное число показывает количество светодиодов на один метр – чем больше число, тем ярче будет освещение.

3. Определяемся с типом ленты.
   Например, IP 44 – это влагозащитные. Определяемся с клейкой стороной – нужна она вам или нет.
4. Цвет – один цвет или многоцветные, для второй нужен контроллер.

5. Подсчеты:  измеряем периметр участка, где будет располагаться подсветка, подсчитываем суммарную площадь   — умножаем потребляемую мощность одного метра, на полученный метраж. По полученным данным подбираем блок питания и контроллер.
6. Определяем вариант расположения подсветки. Будут выступы из гипсокартона или нет – решать вам.

7. Монтаж:  нарезаем ленту (на ней есть специальные отметки  — где можно разрезать), паяем одноцветные участки по типу к «+» идет «–«, для многоцветной ленты паять нужно одноименные участки с буквенным обозначением  «V+», «R», «G», «B». Помним, что подключать к одному блоку питания можно не более 15 метров ленты.
8. Подключение.  Проверяем полярность – ошибок быть не должно! Если сетевой шнур не подключен  заранее, то подключайте шнур к контактам L и N, затем если у вас многоцветная лента подключаем контроллер и только потом подключаем непосредственно ленту.



Чаще всего используется контурная подсветка потолка, но возможны и другие варианты. С помощью светодиодных светильников и лент, вы можете выгодно разграничивать части комнаты или подчеркнуть цветовую гамму помещения. Например, если спальня  у вас выполнена в синих глубоких тонах, то потолок можно украсить узором из светодиодных ламп так, что будет казаться, словно над вашей головой звездное небо. Если в детской комнате живут два ребенка, то интересным решением будет световое разделение комнаты таким образом, чтобы у каждого ребенка был свой уголок и для работы и для сна.

Преимущества светодиодной подсветки led в том, что она легко монтируется, стоит относительно недорого, долго служит и у нее есть разные расцветки. Тогда как у стандартных светильных бытовых приборов только два варианты теплый свет и холодный. А если говорить о неоне – то он недолговечен, сложен в установке.

Возможности расцветки у светодиодных светильников  многообразен — от одноцветной, до  RGB ленты, которая может менять цвет.   Если у вас нет сильных ограничений по деньгам, то купите полноцветную ленту и отдельный контроллер к ней. Покупая ленту, выбирайте в силиконовой изоляции, если вас затопят соседи сверху, то проводка будет в безопасности. А что касается выбора конкретного цвета, то тут решать вам: для глаз более приятен зеленый цвет, а вот синий может восприниматься неправильно, иногда даже тускло.



Подсветка может быть выполнена разными вариантами – это может быть светодиодная подсветка натяжного потолка, с помощью жесткого модуля, могут использоваться точечные светильники, а также и мини прожекторы. Что из этого использовать лучше подскажет ваша фантазия, а может быть комплексное решение всех членов семьи, ведь каждый хочет перестроить окружающий его мир под себя, а уж собственную комнату и подавно. Главная задача при установке подсветки – она должна быть незаметной снизу, поэтому, для того чтобы ее скрыть, используют выступы или карнизы, при этом расстояние тоже имеет значение. Так при слишком большом расстоянии — подсветка будет освещать больше саму нишу, чем непосредственно потолок, а при маленьком – будут заметны сами диоды и промежутки между ними, которые не освещаются.

Подсветка светодиодной лентой проще и в монтаже, и в функционале – ее можно установить там, где другие светильники не справятся. Для ленты даже труднодоступные места не помеха.

Светодиодная подсветка потолка

Сначала вам потребуется создать дизайнерский проект, то есть план работы и рисунок конечного результата. Важно правильно рассчитать, сколько светильников нужно, в каких конкретно местах их разместить,  сколько метров светодиодной ленты вам потребуется, важно помнить, что удобнее  всего брать ленту кратную 5 см  —  на таком расстоянии можно разместить 3 светодиода. Затем после расчетов нужно  купить светодиодную подсветку, блок питания к ней, а если вы покупаете многоцветную ленту, то контроллер к ней. Когда все куплено, обязательно прочтите инструкцию.   Для удобства монтажа светодиодной подсветки, на одной из ее сторон есть клейкий слой. Предварительно место крепления необходимо зачистить и обработать спиртовым раствором. Затем снимите защитный слой прижмите ленту к месту крепления и немного подержите. Если ваша лента по проекту должна изгибать то помните, перегибы должны быть более 2 сантиметров в диаметре.

В зависимости от страны производителя, от используемых диодов, а также от цветности цена светодиодной подсветки будет отличаться.

Светодиодная подсветка кухни

Светодиодная подсветка на кухне уже становится очень модной и популярной, с ее помощью можно обозначить разные зоны, создать уют или интимную обстановку для приятного вечера. С помощью светодиодов на кухне можно осветить ниши, «фартук», шкафы сверху или снизу. В настоящее время такую подсветку используют и в барах, ресторанах, а также в гостиницах.

Если вы хотите разделить на кухне пространство на рабочее и остальное — используйте разные цвета. Для деревянной мебели вам лучше использовать диоды теплых оттенков желтого и оранжевого, если у вас кухня в стиле «хай-тек», то вам больше подойдут синий или серебристый цвета. А зону приема гостей можно оборудовать полноцветной лентой с контролером.

Можно также красиво подсветить барную стойку или стеклянный шкаф с хрусталем – смотреться будет просто великолепно и шикарно.

Подсветка в автомобиле

Одно из последних новшеств для автомобиля – это установка на нем светодиодных лент. При этом освещают сам автомобиль снизу, делают освещение салона или светодиодную подсветку панели приборов. Сегодня продаются в большом ассортименте светодиодные лампочки, устанавливаемые в приборную панель – они потребляют мало энергии и при этом достаточно яркие. Поскольку одинаковых машин на парковке становится все больше, то сделать вашу машину уникальной, отличной от остальных и поможет оснащение ее светодиодами. Тюнинговать свой автомобиль вы можете как с помощью светодиодных ламп, так и с помощью светодиодных лент. Необычным решением может оказаться подсветка дисков автомобиля. Традиционно используется диоды синего цвета, но можете выбрать и другой цвет, в зависимости от цвета вашего авто.



Подсветка светодиодными панелями

Кроме светодиодных лент, есть еще светодиодные панели – они, как правило, очень тонкие (около 13-15 см), имеют многообразие цветов и габаритов. Эта новинка привлекает внимание дизайнеров, так как позволяет решить такие проблемы как, например, слишком низкие потолки. Или, если требуется яркое цветовое решение для стен – тут панели просто выручат, тогда как ленты, потеряются. Это великолепное решение и для детской комнаты, и для ресторана, и для клубной обстановки, они могут быть использованы и в офисных и складских помещениях.

Светодиодные панели разработаны для разного использования, они разрабатываются и для монтажа к бетонным и кирпичным стенам или потолкам, могут быть встроены в подвесной потолок, или могут быть отдельно подвешены специальными креплениями.

Вы можете не беспокоиться о зрении – световые панели абсолютно безопасны для ваших глаз. Как правило, световые панели имеют разную интенсивность освещения, которая может регулироваться, с помощью специального пульта дистанционного управления.

Светодиодные приборы освещение от ламп и прожекторов, до панелей и лент – это современно, стильно и нестандартно. С помощью таких светильников вы сделаете дизайн вашей квартиры или офиса, или автомобиля незабываемым и уникальным. Вы можете использовать светодиодные светильники и для благоустройства различных ландшафтов – в дизайне гостиниц, парков развлечений или даже в бассейне. Установить их можно как самостоятельно, так и пригласив специалистов. Кроме красоты, светодиодные приборы освещение потребляют намного меньше электроэнергии, являются высокотехнологичными и надежными изделиями.



выполняем легкий тюнинг своими руками. Как сделать подсветку в салоне машины своими руками Светодиодная лента в салон автомобиля

Подсветка салона автомобиля — неотъемлимая часть светодиодного тюнинга. Сделать салон автомобиля ярче, выделить свой автомобиль, желает каждый водитель.

Автомобилисты ставят крутые диски, резину с низким профилем, подсветку салона, приборной панели, освещение днища и так далее.

Стандартные лампочки накаливания ушли в пошлый век, так же как и неоновые трубки, на данный момент доминирует светодиодное освещение, так как срок службы светодиодов превышает 50 тысяч часов, они не разряжают аккумулятор и светят ярче обычных ламп.

Комплекты, представленные в нашем магазине, продаются готовыми к установке и не требуют установку в сервисе, достаточно наклеить ленты на двусторонний скотч (идет в комплекте) и подключить к прикуривателю.

Выбор подсветок салона.

Обычно автомобилисты выбирают цвет будущего освещения, под цвет своего автомобиля. Как наиболее универсальный вариант — белый и синий цвет. Белый часто поставляется в комплектации к автомобилям класса бизнес и выше. Синий часто можно увидеть в спортивных автомобилях.

В наличии подсветки салона:

• белые,
• синие,
• красные,
• зеленые,
• многоцветные

Светодиодное освещение автомобиля, стремительно набирает огромную популярность в любой стране. Качественная, светодиодная подсветка салона автомобиля может сделать благоприятной обстановку водителю и пассажирам. Однако не стоит переусердствовать, не забывайте что перенасыщение авто яркими цветами может отвлекать внимание водителей на дороге.

Существуют 2 основных места для установки, под ноги водителя и пассажиров со стороны торпеды, или под ноги со стороны сидений.

Купить подсветку Вашего салона автомобиля легко, достаточно позвонить в наш магазин, или заказать через сайт, отправив товар в корзину, доставка по Москве осуществляется в день заказа, или на следующий день. Отправка в регионы России осуществляется почтой или транспортной компанией.

Светодиодное освещение салона сегодня популярно как никогда. В салоне любого современного автомобиля множество разнообразных источников света. Как минимум, в салоне есть центральный светильник, расположенный на потолке, а также «штурманский» свет, расположенный в передней части потолка, перед лобовым стеклом. Кроме того, в салоне автомобиля могут быть лампы в светильниках расположенных в косметических зеркалах, в подсветке перчаточного ящика (бардачка), в освещении багажника, порогов, зоны ног и т. д.

Для всех этих осветительных приборов в 95% автомобилей используется два вида ламп:

• бесцокольные лампы с маркировкой W5W (или, по другим классификаторам, T10)
• софитные лампы с маркировкой C5W/C10W (или, по другим классификаторам, festoon — фестон)

Оставшиеся 5% приходятся на лампы с маркировкой T4W принцип подбора которых тот же, что и для ламп W5W.

Но даже в двух, самых распространенных видах ламп не мудрено запутаться, поскольку в нашем каталоге светодиодных автоламп представлено более 20 моделей каждого типа. Давайте попробуем разобраться, какие модели светодиодных ламп подойдут для салона именно вашего автомобиля.

1.
2.
3.
4.

Тип цоколя

Выбрать светодиодные лампы для освещения салона автомобиля не сложно. На главной странице нашего магазина выберите марку и модель вашего авто, после чего откройте подраздел «освещение салона». Если вы не нашли свой автомобиль в каталоге, или подраздел «освещение салона» для интересующей вас модели автомобиля не заполнен, то подобрать светодиодные лампы для освещения салона самостоятельно не составит труда.

Самый надежный способ узнать тип ламп применяемых в светильниках вашего автомобиля, это открыть плафоны и извлечь штатные лампы. Если вы видите, что лампа целиком стеклянная с плоским цоколем около сантиметра шириной с металлическими усиками, то перед вами бесцокольная лампа W5W:

Мощность этой маленькой лампы накаливания составляет 5 Ватт, а ее световой поток равен примерно 50 Люменам (данные о характеристиках ламп накаливания взяты из каталога автомобильных ламп компании Osram). Для замены этой по всем параметрам устаревшей лампы накаливания вы можете выбрать современную, более яркую и эффективную LED лампу в разделе .

Если вы видите лампу с двумя металлическими конусами на концах, то перед вами софитная (она же двухцокольная) лампа.

У этой лампы важно измерить расстояние между крайними точками цоколей. Если длина лампы не превышает 37 мм то, это лампа с маркировкой C5W, мощность такой лампы накаливания составляет 5 Ватт, а ее световой поток равен примерно 45 Лм. Если длина лампы более 37 мм, то это лампа C10W, ее мощность 10 Ватт, а световой поток около 100 Лм. На нашем сайте длина ламп C5W обозначена последним числом в названии светодиодной лампы. То есть, например, лампа F-4s50f31 имеет длину 31 мм, а лампа F-6s50f42 имеет длину 42 мм. Выбрать лампы этого типа можно в разделе .

Если лампа представляет собой стеклянный корпус с цилиндрическим цоколем из металла, то это лампа T4W:

Мощность такой лампы 4 Ватта, световой поток около 35 Лм, подобрать замену ей можно в разделе .

Пространство внутри светильника

После того как нужный тип ламп определен, необходимо осмотреть сам светильник салона. При выборе софитных светодиодных ламп C5W обратите внимание на длину лампы, а также на пространство внутри светильника салона. Если места вокруг штатной лампы немного, как например вот в этом случае:

то имеет смысл выбрать узкую лампу.

Если же места достаточно и в светильник салона или багажника вполне поместится более широкая светодиодная лампа, то можно поставить более широкие и намного более яркие лампы.

Светодиодные лампы большего размера обеспечивают равномерный свет по всей площади светильника хорошую засветку всей площади рассеивателя, то есть решают знакомую всем проблему «световой точки».

Светильник, в который устанавливается бесцокольная светодиодная лампа W5W , может быть разной формы и размера. Первое, на что нужно обратить внимание, это расположение лампы внутри светильника. Если лампа внутри плафона располагается параллельно плоскости рассеивателя, т.е. проще говоря, боком, как на этих фотографиях:

То лучше остановиться на светодиодных лампах бокового свечения, например:

В этом случае весь световой поток лампы будет направлен в нужную сторону, а не освещать стенки светильника салона впустую, как на этой фотографии…

Кроме того, важно и здесь оценить пространство внутри светильника и, по возможности, выбрать светодиодную лампу большего размера для лучшей засветки всего рассеивателя. Хороший пример выбора ярких светодиодных ламп для освещения салона:

В случае, когда лампа в светильнике расположена перпендикулярно поверхности рассеивателя, а места внутри него очень ограничено, как, например, в этом светильнике салона:

А уж если места в светильнике салона предостаточно, то появляется возможность выбора: поставить небольшие светодиодные лампы более-менее стандартного размера, как показаны выше, либо поставить более крупные, немного необычные светодиодные лампы наподобие таких:

обладающие высокой яркостью и дающие великолепный эффект яркого, рассеянного света.

Яркость и цвет лампы

Помимо внешней формы и размера светодиодной лампы необходимо учитывать и ее назначение, то есть куда именно будет установлена светодиодная лампа и что она должна освещать.

Светильники «штурманского» света предназначены для чтения в салоне, например, дорожной карты. А значит, света в них должно быть достаточно для чтения, но в то же время, свет не должен быть чрезмерным, чтобы не слепить глаза. Для чтения лучше выбрать белый или естественно белый цвет свечения. Оптимальный показатель светового потока в этом случае 100-150 Лм.

Центральный светильник салона создает общее освещение внутри автомобиля. Логично поставить в него светодиодную лампу белого цвета с максимальным показателем светового потока, чтобы в салоне не осталось темных углов. Но если вы не любитель классических решений, то можете поставить цветные светодиодные лампы, например или и сделать себе в салоне синий, красный, зеленый или даже розовый свет, который выглядит очень необычно.

Свет в косметических зеркалах, расположенных в солнцезащитных козырьках, не должен быть слишком ярким, ведь во время использования зеркалом лампа будет светить прямо в глаза. Комфортный световой поток в этом случае 25-70 Лм. При этом лампы должны хорошо освещать лицо, а значит, свет должен быть чистого белого цвета.

Освещение зоны ног, перчаточного ящика и багажника должно быть таким, чтобы ни одна мелочь не затерялась в глубинах автомобиля. Тут на свет можно не скупиться и поставить в эти, обычно маленькие светильники, наиболее яркие светодиодные лампы:

Яркий свет таких светодиодных ламп будет особенно полезен при поиске упавшего телефона или помады в бардачке.

Светодиодная подсветка дверей или порогов выполняет две важные функции. Во-первых, освещает пространство перед вами, когда вы выходите из автомобиля, а во-вторых, обозначает в темноте открытую дверь, делая ее более заметной для других участников движения. В светильники расположенные в дверях, можно установить светодиодные лампы любого цвета и яркости, на ваш вкус.

Готовые наборы ламп

Как видим, при самостоятельном подборе светодиодных ламп в салон необходимо учитывать множество нюансов. Если вам не хочется забивать голову показателями светового потока, маркировками и конфигурациям ламп, то остановите свой выбор на одном из более чем 100 имеющихся у нас готовых наборов светодиодных ламп, изготовленных специально для определенной модели автомобиля.

Лампы в таком наборе точно повторяют внутреннее пространство светильников салона и багажника этого авто, максимально равномерно заливают светом рессеиватели светильников, а кроме того, имеют регуляторы яркости света и пожизненную гарантию! Выбрать набор для освещения салона вашего автомобиля можно в разделе .

Согласно требованиям ПДД, любые изменения в конфигурации внешних осветительных приборов автомобиля являются прямым нарушением и влекут за собой штрафные или административные санкции (п 3.1). Однако, дополнительная подсветка салона правилами прямо не запрещена, что дает возможность украсить авто, повысить комфорт, дать возможность рассмотреть карту или без напряжения прочесть текст в путеводителе. Наиболее востребованным типом светильников являются LED –лампы, долговечные и не разряжающие аккумулятор даже при длительном пользовании. Существует несколько вариантов монтажа подсветки в салоне, которые следует рассмотреть подробнее.

По умолчанию в потолочных плафонах большинства легковых автомобилей стоят галогеновые лампы W5W. Для увеличения яркости свечения обычно производится установка LED-светильников. На рынке появились RGB-панели, позволяющие менять цвет подсветки с помощью пульта управления. Монтаж таких панелей несложен — надо проделать следующие операции:

• снять с плафона прозрачный колпак;
• вынуть из гнезд стоковую галогеновую лампу;
• вставить вместо нее специальный переходник со штекером;
• присоединить светодиодную панель;
• прикрепить панель к днищу плафона с помощью двухстороннего скотча;
• закрыть плафон.

Интересно! Вариант с RGB-панелью удобен тем, что никакой пайки или иного соединения не требуется, вся работа заключается в разборке и сборке самих плафонов. Стоимость комплекта невелика, а декоративный эффект весьма выразителен и разнообразен — некоторые модели способны создать 12 вариантов цвета и яркости.

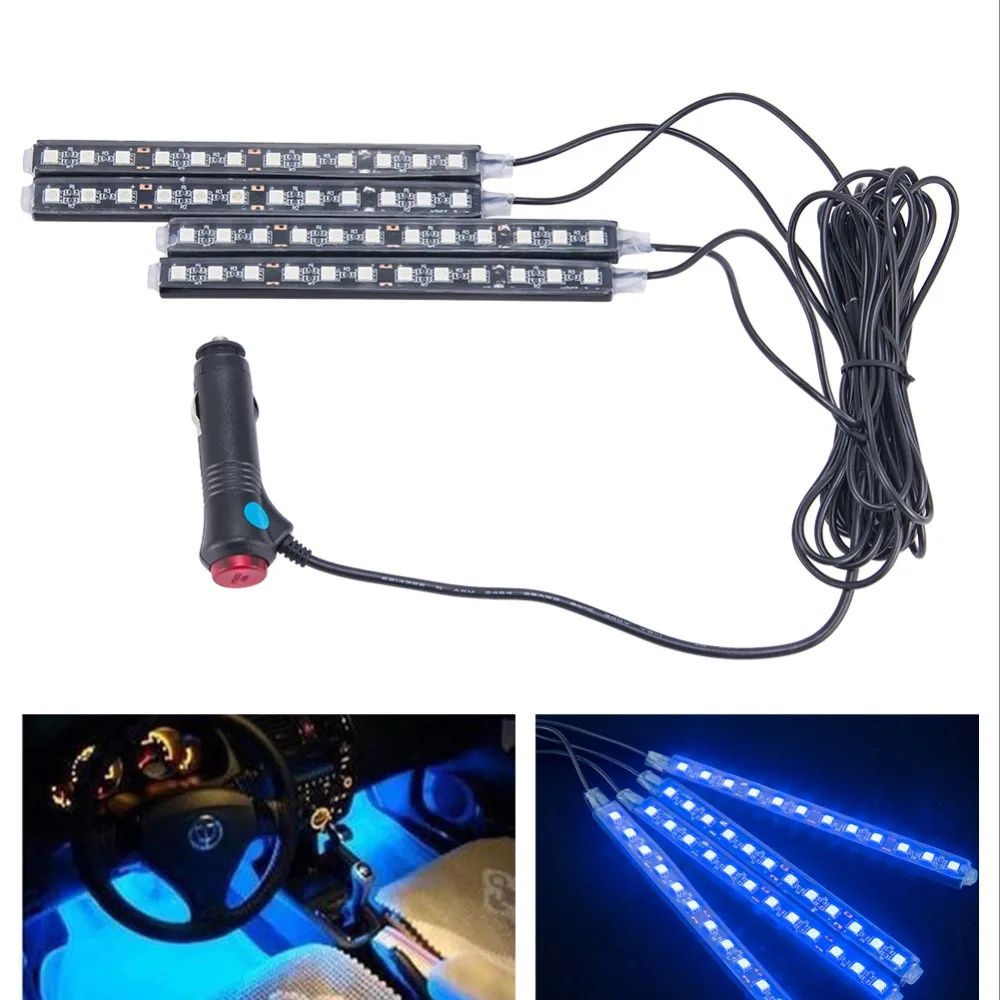

Подсветка ног в автомобиле

Подсветка нижнего яруса салона машины сначала производилась только на автомобилях премиум-класса. Однако, довольно скоро такой вариант начал использоваться на более простых моделях, а некоторые автолюбители стали устанавливать подсветку ног своими руками. В продаже имеются специальные наборы, упрощающие монтаж такого вида светового оформления до минимума. Они представляют собой комплект из 4 светильников и пульта управления. Для питания используется штекер от прикуривателя, а фиксация элементов производится с помощью кусочков двухстороннего скотча. Провода укладываются под края напольных ковриков, чтобы их никто случайно не оторвал. Есть менее сложные комплекты, состоящие только из светильников более простой конструкции, без пульта. Они дают меньший эффект, но стоят гораздо дешевле. Из наиболее сложных моделей можно выделить наборы с возможностью управления через Wi-Fi-модуль.

Читайте также Лампы ближнего света для Нива Шевроле: инструкция по выбору и замене

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

• мощный светодиод;
• драйвер питания;
• комплект соединительных проводов;
• световод.

Светодиод вставляют в торец световода, который укладывается в линии стыка панелей приборной доски или иных элементов облицовки салона. Питание драйвера подключают к габаритным огням. Установка особой сложности не представляет. Кроме того, можно выбрать наиболее предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Подсветка щитка приборов

Приборный щиток оборудуется подсветкой, но для любителей устанавливать в салон автомобиля дополнительные световые элементы, этого недостаточно. Владельцы увеличивают яркость подсветки, изменяют цвет каждого прибора, делают область спидометра в зоне больших значений красной и т.д. В данном вопросе имеется большой простор для фантазии, тем более, что монтаж светильников никаких проблем не составляет. Надо только приобрести набор из 40 разноцветных LED-светильников, обладающих таким же цоколем, как и стоковые лампочки. От пользователя требуется лишь заменить «родные» приборы на диодные лампы, подбирая для каждого элемента цвет по своему вкусу. Процедура предельно проста и не требует использования паяльника или иных инструментов. Надо только проверить работоспособность светодиодов перед установкой.

Этот проект должен понравиться большинству владельцев автомобилей. Должно быть, каждый пытался отыскать обувь под сиденьями и знает, что лампочки в салоне настолько тусклы, что сделать это довольно сложно. Так почему бы вам не сделать светодиодную подсветку салона автомобиля своими руками , и не выделить его, таким образом, среди других?

Необходимое примечание: я не хотел рисковать целостностью моей проводки и поэтому не разрезал ничего, а лишь набрасывал провода сверху. Ну а теперь от разговоров приступим к делу.

Что же нам понадобится для подсветки? Итак:

Светодиодные ленты. Я предпочитаю использовать RGB ленты, которые позволяют мне выбирать среди определенного количества цветов, а не довольствоваться лишь одним цветом.
— Контроллер светодиодной RGB ленты с пультом дистанционного управления.
— Четырехжильный провод. Обычно от светодиодной ленты идут V+ (белый), R (красный), G (зеленый) и B (синий) провода.
— Коннекторы.
— Паяльник.
— Силиконовый клей.
Также вам понадобятся мозги и терпение. Потому что, как только вы сделаете эту светодиодную подсветку салона автомобиля, вы начнете умолять солнце о закате, чтобы проехаться на своей прокачанной тачке))).

Как только план стал ясен, приступаем к проектированию проводки с учетом коннекторов. Почему коннекторы? Они играют важную роль как в соединении, так и в защите соединения. Допустим, несколько светодиодов вышло из строя. Никто не захочет вырывать всю проводку. При использовании коннекторов нужно будет лишь снять неисправный участок ленты, починить или заменить их и вставить на место.

На следующем изображении мы видим четыре коннектора попарно расположенных сзади и спереди. Таким образом провод к каждой ленте проходит между ними. Светодиодный контроллер подключается к источнику питания 12 В.
Теперь, так как не хочу резать проводку и включать в схему дополнительные предохранители, я запитаю его от прикуривателя или зарядки, что будет очень просто сделать. Также в этом случае при вынимании ключа зажигания освещение будет тухнуть.

Теперь, когда все распланировано, нас ждет следующий очень важный шаг – замеры. Важность этого этапа состоит в том, чтобы расположить в дальнейшем элементы в нужных местах без натяжения проводов.
Первые замеры мы делаем для той секции подсветки салона, которая расположена под приборной панелью, определяя общую длину двух передних светодиодных лент. Во вторую очередь делаем замеры для лент, расположенных сзади, под креслами.
После того как эта часть работы сделана, приступаем к определению длины проводов, имея ввиду то, что нужно иметь запас длины для возможности подгонки по месту их крепления к лентам. Для определения длины проводов мы замеряем следующие участки:
— от контроллера до переднего левого коннектора;
— от переднего левого коннектора до переднего правого коннектора;
— от переднего левого коннектора до заднего левого коннектора;
— от заднего левого коннектора до заднего правого коннектора.
Соединяя схему подсветки под креслами, оставьте дополнительную длину проводов для того, чтобы соединения не порвались при движении кресла впереди или назад.

После совершения замеров приходит время для разрезания светодиодных лент по длине.

Для нашего проекта необходимо четыре отрезка светодиодной ленты. Все светодиодные ленты имеют линии разреза через каждые три светодиода. Имейте ввиду, что лучше сделать отрезок короче, нежели длинней, так как лишний «хвост» ленты будет болтаться, а это придаст вид незаконченности конструкции и испортит впечатление.

После пайки лучше всего будет проверить ее качество, зажигая последовательно все цвета светодиодов. Так, на изображениях мы видим, что проверку трех основных цветов – красный, зеленый, синий.

Если они загораются без всяких проблем, нужно обеспечить безопасность мест спайки. Одним из способов является нанесение силиконового клея, который предотвратит контактирование проводов между собой и обеспечит жесткость соединения.

готовую к установке в автомобиле . Таким же образом мы сделаем еще три, что в общей сумме даст нам четыре секции подсветки салона автомобиля.
Теперь самое время отправиться в машину и приступить к соединению схемы.

Как вы видите, в первую очередь мы крепим на клей светодиодную ленту, расположенную под панелью приборов. Затем крепим к ней коннектор. Обратите внимание на фотографии – они наглядно показывают то, о чем здесь говорится.

После того, как дело сделано, давайте спрячем наши провода. Достаточно засунуть провода внутрь панелей и протянуть их к креслам, туда, где будет установлена следующая секция светодиодной подсветки салона автомобиля.

Под креслами отрезки светодиодной ленты стоит не приклеивать клеем или липкой лентой, а пропустиь между пружинами и струнами и привязать на концах. Следует отметить, что я оставил достаточный запас длины провода для того, чтобы передвижение кресла впереди или назад не сказались на целостности соединений. Когда и этот шаг выполнен, приступаем к переделке зарядного устройства.

Существует несколько различных способов запитать нашу подсветку салона:
— от неиспользуемых предохранителей из блока предохранителей, используя перемычки;
— через дверную панель. При этом подсветка будет светить, когда двери открыты, и тухнуть, когда они закрываются;
— от фар (либо из основного блока предохранителей либо от разрезанной проводки, питающей фары).
Но мы будем использовать зарядное устройство. Почему?
Причина переделки зарядного устройства в том, что я не использую прикуриватель никак, кроме как для зарядки телефона. Так почему бы не модифицировать «зарядку», если она часто используется и, таким образом, облегчить ее одновременное использование для двух задач.
Большинство зарядных устройств для телефонов выдает 4 В на выходе (что недостаточно для нашей светодиодной подсветки). То есть, они понижают напряжение автомобильного аккумулятора с 12 В до 4В. Все, что нам нужно – пустить провода мимо стабилизатора напряжения.

Когда мы вскроем зарядное устройство, мы увидим предохранитель (защищает от перегрузок) и схему стабилизатора (который понижает напряжение). Припаиваем наши провода к предохранителю и к «земле» в обход стабилизатора. Так мы получим необходимые нам 12 В!
Таким образом, мы и запитаем нашу светодиодную подсветку салона. Как только все соединения будут сделаны, приступим к проверке нашей работы.

При помощи пульта дистанционного управления можно:
— включать/выключать подсветку;
— менять цвета;
— регулировать интенсивность;
— использовать эффекты затухания.
Теперь осталось дождаться заката солнца, и можно будет выкатывать нашу прокачанную тачку из гаража !

Тестирование подсветки салона утром.

Многие автовладельцы интересуются возможностью , а именно установкой подсветки ног. Ведь такая подсветка способна не только украсить, а полностью преобразить даже самое обычное авто. Правильно подобранный цвет, грамотно установленное освещение придаст вашей машине совершенно новый облик, будет радовать не только вас, а и притягивать взгляды окружающих. Множество тюнинг-салонов и автомастерских сегодня предлагают свои услуги по установке подсветки. Однако платить лишние деньги не всегда хочется. Ведь сам процесс монтажа достаточно простой, его может сделать самостоятельно практически каждый.

Рассмотрим, как сделать подсветку ног .

Сделать подсветку для ног в автомобиле несложно. Существует несколько способов проведения данной процедуры

Что необходимо для монтажа?

Для того чтобы смастерить подсветку ног в машине, вам потребуется минимальное количество материалов и инструментов.

Из материалов вам необходимо приобрести светодиодную или неоновую ленту. Какую именно брать, решать вам. Неоновое освещение, конечно, выглядит гораздо красивее, свет более приятный. Однако оно дороже и требует подключения через блок зажигания, а для этого вам придётся вмешиваться в электросистему автомобиля. Именно потому для подсветки всё же лучше брать светодиоды. Они проще монтируются, недорогие и отличаются простотой монтажа. Длину рассчитайте сами. Все зависит от того, где вы будете устанавливать ленту, и что именно вы будете освещать: только передние сидения или же решитесь на подсветку ног пассажирских задних сидений. Также важно определиться с цветом самой ленты. Ведь освещение должно гармонировать с дизайном салона.

Ещё вам понадобится провод (до 5 метров), термоусадочная трубка и клей. Если есть желание повозиться, то можно дополнительно приобрести контроллер для регулирования яркости освещения, пульт управления и выключатель.

Также вам нужны будут некоторые инструменты, а именно пассатижи, паяльник на 220 v, нож и отвёртки.

Монтаж светодиодной ленты

Перед тем как устанавливать подсветку ног , следует определиться, где вы будете крепить саму ленту.

Чтобы подсветить область ног, её можно установить снизу сидений, по периметру нижней части передних сидений, под панелью приборов и под бардачком. Здесь всё зависит от вашей фантазии. Помните, выбирая место для монтажа, следует учитывать, что установленное освещение должно быть направлено в пол.

После того как выбрано место, отмеряем и отрезаем кусок ленты необходимого размера. Не забывайте о том, что она может разрезаться не во всех местах. Резать следует только в местах, где находятся контакты для пайки. Потому, отмерив, какой отрезок вам необходим, лучше взять немного меньше, чем наоборот, чтобы потом во время крепления не было провисаний.

После разрезания к краям ленты следует припаять провод и попытаться подключить её к источнику питания. Если она работает, изолируете места пайки. Для этого на место соединения надеваете термоусадочную трубку, подогреваете её паяльником или даже с помощью зажигалки. После изоляции крепите ленту в выбранное место при помощи липкого слоя, клея или даже обычных силиконовых стяжек.

Таким же образом изготавливаете и устанавливаете осветительную ленту и в других местах салона.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете . Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Выводы

Подсветка ног в машине — это . Всё можно сделать своими руками и очень быстро. Монтаж подсветки достаточно простой, для этого понадобится совсем немного: материалы, инструменты и чуть-чуть фантазии, чтобы продумать, как и где все установить и подключить.

Светодиодная подсветка.

В настоящее время светодиодная подсветка является самым распространённым и не дорогим видом тюнинга автомобиля. А на различных сайтах-продажниках или на радиорынке с каждым днём появляется огромное количество всевозможных светодиодов и светодиодных лент всевозможных цветов и размеров. Подсветив в нужных местах машину, можно заметно выделить её из серой массы в городском потоке. В этой статье мы рассмотрим, как подключить светодиоды или светодиодную ленту в салоне машины, в багажнике или под днищем автомобиля, а так же как грамотно подсветить колёса автомобиля, и что для этого потребуется.

Популярность светодиодов с каждым годом растёт из-за их экономичности, компактности, водостойкости и намного большего срока службы, чем у ламп накаливания. И светодиоды на новейших автомобилях уже можно встретить в лампах фар, и по мощности света они не уступают ксенону, а по потреблению тока гораздо меньше ксеноновых ламп (подробно о новейших светодиодных фарах, не уступающих по силе света ксенону — читаем вот здесь и вот тут).

С каждым днём светодиоды совершенствуются, и после появления светодиодных лент, начали появляться светодиодные комплекты с контролерами, благодаря которым можно осветить светодиодами практически весь автомобиль, и из салона управлять как включением светодиодов в отдельных местах машины, так и изменением цвета светодиодной подсветки.

Такие комплекты с пультом управления, предназначенные специально для автомобилей как правило стоят дороже, чем обычная светодиодная лента. И подключить их даже новичку не сложно, ведь в большинстве комплектов имеется несложная схема подключения.

Если вы не особо разбираетесь в электро-схемах, тогда доверьте подключение такого комплекта специалистам. Хотя купив готовый комплект, например такой как в видеоролике под статьёй, его проводку подключить к бортовой сети машины обычно не сложно, но вот качественно смонтировать светодиодную ленту под машиной или в другом месте нужно постараться.

К тому же длины светодиодной ленты из готового комплекта может не хватить для других мест на машине, и придётся что то покупать дополнительно, а потом думать как всё это подключить. А на колёса машины наоборот такую длинную светодиодную ленту разумеется не смонтируешь, так как длина слишком большая.

Но можно сделать самодельную подсветку колёс, днища, багажника, салона и много чего ещё с помощью светодиодной ленты и нескольких тумблеров, которые будут отключать подсветку в некоторых местах, или менять их цвет. Такая подсветка обойдётся значительно дешевле готовых комплектов, а длина ленты будет учитываться вами индивидуально, для отдельных мест именно на вашей машине. И как самостоятельно подключить обычную светодиодную ленту в различных местах автомобиля, мы и рассмотрим ниже.

Но прежде чем начинать работу, замерьте рулеткой длину мест на вашей машине, в которых вы хотите протянуть светодиодную ленту, чтобы знать сколько метров её купить, а если хотите два цвета, тогда придётся купить ленту двух цветов (в два раза больше).







Так же подготовьте нужный инструмент и материалы:

• Рулетка.
• Острый нож и ножницы.
• Паяльник и то, чем будете паять (олово или припой).
• Силикон (силиконовый герметик).
• Термоусадочный кембрик.
• Двусторонний скотч, если светодиодная лента не клейкая с обратной стороны.
• Колодку с предохранителями, их количество зависит от количества цветов светодиодов (лент различного цвета).
• Пластиковые стягивающие хомутики для крепления проводов.
• Тумблеры или кнопки, их количество зависит от количества цветов (лент разного цвета).
• Втулки резиновые, если придётся прокладывать провода через просверленные в кузове отверстия.
• Клеммы «мама»  — их количество зависит от числа тумблеров или кнопок, а так же от числа предохранителей.
• Электрические провода, желательно разных цветов, чтобы потом не путаться где какой. Длина проводов зависит от места, где вы хотите подключить светодиодную ленту. Если желаете подсветить ещё и багажник машины, тогда замерьте расстояние от торпеды машины до багажника.

А если будет подсвечиваться ещё и днище машины, значит замеряем расстояние от торпеды до днища и т.д. Так же нужно будет замерить примерное расстояние от места размещения блока предохранителей до места на торпеде (панели приборов) где вы планируете размещать тумблеры включения светодиодной подсветки, или кнопки. Но лучше разместить тумблеры не на самой торпеде, а под ней (в непросматриваемом месте). Тогда не придётся сверлить отверстия для тумблеров на видном месте.

Подключение светодиодной подсветки в салоне машины.

Для подсветки салона потребуется не много светодиодной ленты, а точное количество можно определить с помощью рулетки, замерив длину тех мест в салоне, где вы планируете провести светодиодную ленту. Обычно подсвечивают места под панелью приборов (в районе педалей управления) и под бардачком (в районе ног переднего пассажира). При желании можно подсветить пол под передними сиденьями, тогда потребуется купить чуть больше светодиодной ленты и проводов.

Для начала нужно отрезать ленту необходимой длины, которая равна расстоянию под торпедой вашей машины. Отрезать следует в определённом месте (обычно посередине между светодиодами и часто оно помечено). Далее следует припаять провода к ленте (для удобства красный провод к плюсу на ленте, а чёрный к минусу) и после припайки залить место спайки силиконом или термоклеем.

Длина красного плюсового провода должна быть такой длины, чтобы хватило то того места где у вас будет расположен предохранитель (см. электросхему слева). Если предохранитель будет располагаться не под торпедой в салоне, а под капотом вашей машины, тогда провод придётся протянуть через перегородку, разделяющую моторный отсек и салон.

И провод нужно будет протянуть обязательно через резиновую втулку, показанную на фото слева, плотно вставленную в отверстие кузова (отверстие после сверления следует загрунтовать).

А длина чёрного минусового провода должна быть такой длины, чтобы его аккуратно проложить под торпедой и дотянуть до места где будет расположен тумблер включения светодиодной подсветки салона. Второй провод от тумблера подключаем к массе (к железу кузова под торпедой) — надеюсь новичкам в электрике это понятно, всё показано на простейшей электросхеме выше.

Полярность (плюс или минус) обязательно учитывайте при подключении ленты, так как светодиод это не лампочка, которую можно подключить как попало, и если не соблюдать полярность, указанную на ленте, то работать светодиоды не будут. Значит красный провод от плюса аккумулятора подключаем именно к плюсу на светодиодной ленте (на большинстве лент полярность указана).

Можно конечно подключить плюс не к самой батарее, а например к прикуривателю или к замку зажигания, некоторые так и делают, но придётся разбирать пластик. Да и подключившись напрямую к аккумулятору (точнее через предохранитель к аккумулятору), можно будет вынув ключ из замка, например где нибудь на стоянке у магазина, оставить подсветку салона или  днища включенной, ведь светодиоды потребляют очень мало тока.

Кстати можно подключить подсветку днища машины от плюса габаритных огней, и тогда подсветка днища будет включаться при включении габаритов. Вариантов несколько и каждый выбирает как удобнее. Но лучше всё же через отдельный тумблер на торпеде, чтобы иметь возможность быстро выключить подсветку днища, ведь формально она запрещена (очередная тупость).

Вообще эта статья и рассчитана для новичков, которые не имеют понятия в электрике. Можно конечно сделать подсветку салона намного круче, но это тема отдельной статьи, но и то что описано здесь, позволит новичкам добиться неплохого вида салона в ночное время.

Тем более можно точно так же как на схеме подключить ещё по одной светодиодной ленте, но уже другого цвета, и подключив её через отдельный тумблер, можно будет по желанию включать разные цвета подсветки, или по отдельности.

Припаяв провода к ленте, аккуратно приклеиваем её под торпедой у водителя и под бардачком переднего пассажира. Провода от ленты разумеется стараемся протянуть так, чтобы их не было видно. Если будет желание подключить ещё и подсветку под сиденьем водителя и переднего пассажира, то придётся дополнительные провода протягивать под обшивкой салона (под ковриком в районе порогов). Подключение дополнительной подсветки сидений показано на электросхеме слева.

При подсветке салона следует учесть, что она не должна быть слишком яркой, иначе ночью слишком яркий свет будет отвлекать от дороги. Тем мастерам, кто разбирается в электрике, можно подобрать и установить на торпеду переменный резистор, который даст возможность выбирать яркость свечения.

Подключение светодиодной подсветки в багажнике машины.

Чтобы подключить подсветку багажника, естественно придётся протянуть до него более длинные провода через всю машину (протягиваем разумеется под обивкой пола машины). Ну и тянем до технологических отверстий в задней перегородке, а чтобы протянуть через неё провода, на большинстве машин придётся снять заднее сиденье.

При подключении подсветки багажника всё подключается по схеме так же как как и при подсветке салона, только лента используется длиннее и провода тоже. Тумблер под торпедой в этом случае можно конечно же использовать, но лучше вместо тумблера подключить выключатель под крышкой, который при открывании крышки багажника будет автоматически включать его подсветку.

При таком способе минусовой провод не нужно будет тянуть через всю машину к тумблеру под торпедой, а нужно будет просто от кнопки под крышкой протянуть его к железу (массе) кузова где то под задними фонарями (можно использовать винт подключения массы задних фонарей).

Как приклеить светодиодную ленту в багажнике всё зависит от вашей фантазии, если в багажнике расположен сабвуфер или мидбасы, то можно украсить их светодиодной подсветкой по кругу динамика. Можно ещё и подсветить снизу и усилитель, и здесь советы давать бессмысленно, так как вариантов подсветки море. Вообще красиво подсвеченный и мигающий в такт басам автозвук это отдельная песня, и возможностей для творчества в пространстве багажника много.

Подключение светодиодной подсветки колёс автомобиля.

Подсвеченные колёса смотрятся очень эффективно, но для светодиодной ленты это конечно же самые жёсткие условия эксплуатации, особенно зимой, весной или осенью, так как колёса любого автомобиля постоянно омываются потоками грязи и воды, в перемешку с реагентами и мелкими камешками. Поэтому при монтаже и подключении подсветки колёс изнутри, следует делать всё основательно, как будет описано ниже.

Но всё же современные светодиодные ленты рассчитаны на неблагоприятные и влажные условия, и при соблюдении некоторых ньюансов, подсветка колёс служит достаточно долго. Только следует учесть, что заляпанные грязью светодиоды, потеряют яркость свечения и их периодически нужно будет отмывать. Если это вас не пугает, тогда читаем дальше.

При монтаже отмеряется светодиодная лента такой длины, чтобы она обмотала по периметру кожух тормозного диска, как показано на фотографии слева. Отрезав ленту необходимой длины, припаиваем к ней плюсовой и минусовой провод, и очень тщательно заливаем места спайки термоклеем (не забываем — условия работы ленты очень влажные).

Длина проводов такая, чтобы иметь возможность дотянуться плюсовому до предохранителя (так же как на схеме показанной выше для салона), а минусовому дотянуться к тумблеру в салоне. Тумблер для включения подсветки всех четырёх колёс  используем общий, а вот плюсовой провод от каждого колеса, желательно подключить через свой отдельный предохранитель (значит для колёс потребуется четыре предохранителя).

Провода разумеется прокладываем так, чтобы исключить их трение о колеса при поворотах, можно протянуть их по тормозному шлангу, и далее через колёсную арку, например в уже готовое отверстие в арке, предназначенное для провода износа колодок, или системы АБС.

Ещё нужно будет зачистить от грязи и ржавчины (и загрунтовать) кромку кожуха тормозного диска, в том месте, где будет приклеиваться светодиодная лента. Если не привести в порядок кожух, то лента не приклеится надёжно, а если и приклеится к ржавчине, то отвалится через пару дней и намотается на тормозной диск или ступицу. В таком случае сгорят предохранители и светодиодная лента естественно будет испорчена.

Чтобы этого не произошло, прежде чем наклеивать светодиодную ленту вокруг кожуха тормозного диска, ещё нужно просверлить по его кромке несколько отверстий (см. рисунок слева с рекомендациями по монтажу) для хомутиков крепления ленты. Ведь со временем от влаги и грязи лента (её двухсторонний скотч) может отклеиться от кожуха, а хомутики удержат её на месте и не позволят ей намотаться на колесо.

Как я уже говорил, все четыре плюсовых провода от светодиодной ленты каждого колеса подключаем через свой предохранитель, а после предохранителей спаиваем их в один более толстый провод и тянем к плюсовой клеме аккумулятора, или к плюсу замка зажигания (кому как удобнее).

Подключение светодиодной подсветки днища машины.

При подключении подсветки днища машины или колёсных арок, следует учесть, что провода, которые будут припаиваться к ленте, нужно провести так, чтобы исключить их перетирание чем либо и исключить попадание в них вылетающих из под колёс машины камней. Так же следует места припайки проводов к светодиодной ленте тщательно залить термоклеем, чтобы исключить попадание влаги и замыкание плюса и минуса в месте пайки.

Схема подключения такая же как и салона, только как я уже писал, тумблер должен быть в удобном месте, чтобы иметь возможность в любой момент выключить подсветку днища (формально она запрещена).

Там где будет приклеиваться светодиодная лента, следует тщательно зачистить днище от ржавчины (до блеска), а затем загрунтовать и дождаться полного высыхания грунта (не менее суток). И уже на чистое загрунтованное и покрашенное место клеить ленту.

При этом следует использовать водостойкий прочный клей, так как двухсторонний скотч со временем отклеивается. Там где есть к чему, крепим ленту ещё и с помощью пластиковых хомутиков, так надёжнее.

Вообще можно подсветить всё что угодно, например радиаторную решётку, госномера, моторный отсек, пол багажника, низ дверей, пол салона, фары (ангельские глазки — как их сделать своими руками читаем здесь), да всё что угодно, только в таком случае придётся делать отдельный блок управления, иначе вся торпеда снизу будет в тумблерах, в которых можно запутаться. Но можно вместо тумблеров установить многопозиционный переключатель, с помощью которого будет включаться всё по отдельности.

Кто не дружит с электрикой, то может хотя бы сделать самостоятельно монтаж (приклейку и припайку) ленты и протяжку проводов в нужных местах, а подключение через многопозиционный переключатель или блок управления доверить знакомому электрику. Хотя при желании можно изучить варианты электросхем и сделать всё самому.

Вод вроде бы и всё. Надеюсь, что правильно подключив в нужных местах светодиоды понравившегося вам цвета, светодиодная подсветка вашего автомобиля, существенно улучшит его внешний вид в ночное время и выделит из толпы, успехов всем.

Светодиодная подсветка в квартире своими руками

Больше всего светодиодная лента подходит для натяжных и гипсокартонных потолков.

Что собой представляет светодиодная лента

Светодиодная лента или, как ее еще называют — дюралайт, имеет вид гибкой токопроводящей платы с размещенными на ней светодиодами и резисторами, отвечающими за сопротивление.

Такая лента имеет ширину от 8 до 10 мм и толщину — от 2 до 3 мм. Если речь идет о многоцветной ленте (RGB), то к ней еще прилагается контроллер, который позволит регулировать интенсивность свечения и переключать света, создавая подходящую настроению обстановку в комнате.

Как сделать светодиодную подсветку своими руками

При устройстве светодиодной ленты, кроме самой ленты понадобится также блок питания и коннекторы для соединения ленты.

При выборе блока питания нужно заострить свое внимание на его мощности. Для этого нужно произвести соответствующие расчеты, воспользовавшись данными, приведенными в этой таблице:

Светодиодная лента (SMD) и количество светодиодов (на 1 м)	Мощность (Ватт)
3258 — 60 шт. 3528 — 120 шт. 3528 — 140 шт. 5050 — 30 шт. 5050 — 60 шт. 5050 — 120 шт.	4.8 9.6 16 7.1 14.4 25



Для подсчета требуемой мощности необходимо умножить мощность одного метра светодиодной ленты на общую ее длину:

Вт/м х L ленты = Вт

После подсчета, необходимо к полученному результату прибавить еще 20%, потому как для блока питания мощности «впритык» будет недостаточно и необходим некоторый запас для его полноценной и безопасной работы.

А теперь немного о коннекторах. Как уже говорилось выше, они понадобятся для соединения ленты с блоком питания, а также с другими лентами, так как многие пользователи не ограничиваются стандартным размером ленты в 5 метров и добавляют к ней еще такую же или даже несколько лент.

Для соединения с коннектором не нужно прибегать ни к каким ухищрениям, достаточно лишь отодвинуть зажим, положив на край ленты коннектор и вернув зажим в обратное положение. После этого нужно лишь правильно подключить провод от коннектора к питающему блоку.

В некоторых случаях может использоваться способ соединения пайкой, который, кстати, выходит гораздо дешевле, чем покупка коннекторов. Соединение получается очень надежным и долговечным.

Важно! При спаивании контактов очень важно нагреть паяльник максимум до 250 градусов и паять не более 10 секунд.

Подключение светодиодной ленты

Существует два типа светодиодных лент:

1. Одноцветная лента

2. Многоцветная (RGB)

Принцип их подключения несколько отличается, поэтому имеет смысл рассмотреть их монтаж отдельно.

Как подключить одноцветную светодиодную ленту

Для подключения обычной ленты длиной в 5 метров нужно подключить провода блока питания к проводам ленты. Тут действует стандартная маркировка проводов, обозначающая красным цветом «+» и черным — «-». Если маркировка отсутствует, можно измерить полярность мультиметром, однако, даже при несоблюдении полярности с лентой ничего не случится, она просто не будет светиться.

В случае если нужно подключить более одной ленты, то нужно располагать их не последовательно, а параллельно, потому что при последовательном подключении лента может перегреться и сгореть.

Так выглядит схема подключения одной светодиодной ленты:

Такой вид имеет параллельное подключение двух лент:

Также можно воспользоваться двумя блоками питания и подключить две ленты:

В некоторых случаях, когда есть необходимость подключения небольшого куска ленты, то его можно присоединить и последовательно. Но нужно обязательно проверить, падает напряжение или нет, если показания остаются неизменными, то такое соединение будет безопасно.

Разрезание ленты производится в специально обозначенных для этого местах, где нарисованы ножницы или еще что-то подобное.

Инфо! Разрезание ленты производится через каждые 3 светодиода, при неправильном разрезании из строя выводится не один светодиод, а сразу целый участок ленты.

Присоединение куска ленты производится при помощи коннекторов или спайкой.

Как подключить светодиодную многоцветную RGB ленту

Многоцветная светодиодная лента отличается от одноцветной тем, что для нее нужен контроллер, который становится еще одним звеном в подключении RGB лента — контроллер — блок питания.

Подключение контроллера к блоку питания аналогично подключению одноцветной ленты: соединение проводов производится в соответствии с полярностью. А вот соединение ленты с контроллером несколько сложнее, поскольку в подключении участвует не 2, а целых 4 провода, 3 из которых управляют интенсивностью цвета, а 4-ый отвечает за подачу питания:

• B — синий

• R — красный

• G — зеленый

• V+ — общий

Общая картинка подключения выглядит таким образом:

Как и в случае с подключением одноцветной ленты, при использовании нескольких лент, необходимо параллельное подключение. Однако так как RGB ленты потребляют больше тока, нужно помимо контроллера и блока питания применить и RGB усилитель сигнала. Это устройство позволяет урегулировать интенсивность и равномерность свечения светодиодов.

К RGB усилителю подключается вторая лента, а усилитель, в свою очередь, подключается к блоку питания. Желательно использовать отдельный питающий блок для усилителя, потому как если он будет один, то и его мощность, питающая и усилитель и контроллер, должна быть выше.

Идеальная схема подключения для 2-х RGB лент выглядит так:

А вот такой она имеет вид на практике:

Совет! Разобравшись со схемами и принципом подключения, необходимо собрать ленту на полу и включить в сеть, чтобы проверить ее работоспособность. Если все в порядке, то можно приступать к ее монтажу на потолок.

Установка светодиодного освещения своими руками

Чаще всего для устройства дюралайта, на потолке возводится специальная ниша из гипсокартона, которая скроет саму светодиодную ленту, и тогда свет от нее будет попадать в комнату не напрямую, а отражаться от потолка. Именно из-за этого мягкого свечения светодиодные ленты и пользуются таким успехом.

Монтаж гипсокартонной ниши

Гипсокартонная ниша имеет вид карниза, который проходит по всему периметру комнаты или же по краю многоуровневого потолка. Этот карниз, состоящий из гипсокартонных листов, крепится на обрешетку из металлических профилей.

Прежде чем устанавливать обрешетку, нужно сделать правильную разметку: для начала нужно отступить от потолка по стене вниз 70-100 мм и провести ровную горизонтальную линию. Для этого нужно воспользоваться уровнем. Затем необходимо прикрепить профиль вдоль проведенной линии.

Для крепления второго профиля, нужно отступить от стены около 20 см и также провести на потолке линию, параллельную первой. По ней крепится профиль и, таким образом, формируется внутренний периметр.

Затем, отступая от стартового профиля по 40 или 50 см, нужно начать устанавливать отрезки профиля, формирующие обрешетку. Длина таких отрезков должна соответствовать расстоянию между базовым профилем и профилем, лежащим у основания потолка.

Это выглядит вот так:

Основной профиль соединяется со стартовым при помощи небольших отрезков (до 300 мм), а на выступы, которые видны на фото, ляжет несущий карниз.

Обшивка листами гипсокартона

После того как профиль готов, он обшивается листами гипсокартона: сначала его вертикальная часть, что позволяет скрыть проводку. После этого закрывается и нижняя часть, и получается вот такая конструкция:

Установка карниза — это достаточно трудоемкий процесс, поэтому можно избрать более легкий путь и установить на потолок плинтус (галтель) для светодиодной подсветки.

Он имеет такой вид:

Здесь видно, что он не полностью закрывает пространство между стеной и потолком, это нужно для того, чтобы свет от подсветки был виден.

А вот схема его размещения:

Крепится плинтус очень просто, иногда даже при помощи шпаклевки или клея. Все зависит от поверхности, к которой он будет прикрепляться.

Прикрепление ленты

Когда абсолютно все готово, можно начинать крепить ленту. Для этого нужно обязательно очистить поверхность при помощи спирта и приклеить ленту. Обычно для этого достаточно отклеить специальную полоску с обратной стороны дюралайта и тщательно прижать ее к стене.

Важно! Если лента будет охватывать весь периметр комнаты, то ее нельзя сильно перегибать (не более 2-х см).

Для крепления контроллера, усилителя и блока питания нужно заранее предусмотреть специальные ниши.

Установка светодиодной подсветки своими руками требует ответственности и некоторых знаний, которые можно легко набрать, просмотрев несколько видеороликов и внимательно прочитав все инструкции, касающиеся процесса монтажа дюралайта. Необходимо не так много усилий, чтобы украсить свое жилище одной из лучших дизайнерских задумок.

Видеоописание устройства светодиодной ленты и принципов ее управления:

Установка гипсокартонной ниши для подсветки потолка светодиодной лентой:

Правильное подключение светодиодной ленты:

Больше информации

Задать вопрос

Светодиодная подсветка салона автомобиля

Как сделать подсветку в машину своими руками? Неоновая и диодная подсветка в авто

Внутренний тюнинг автомобиля пользуется большой популярностью. И это понятно, ведь любому водителю хочется, чтобы его машина производила впечатление не только на пешеходов и других водителей, но и на тех, кто едет с ним в одном салоне. А иногда, просто хочется порадовать себя, индивидуальной подсветкой салона авто.

Установка подсветки в салоне машины, своими руками – процедура не сложная. Для этого необходимо закупить качественный материал и подготовить инструменты, а также заранее продумать, что именно вы хотите подчеркнуть при помощи света.

Как и в каких местах чаще всего устанавливается led освещение? Каким образом влияет, с эстетической и функциональной точки зрения, дополнительная светодиодная подсветка? Ответы на все эти вопросы вы получите в этой статье.

Как выбрать подсветку для салона автомобиля?

Перед началом работ нужно выбрать место для размещения подсветки для салона, её тип, а также позаботиться о механизме активации. К примеру, приборы и/или механизм открытия дверей может контролироваться пультом. Наиболее оптимальный вариант – это комбинирование приборов.

Сегодня рынок предлагает нам два варианта модернизации:

1. Приобретение светодиодной ленты.
2. Установка неоновых ламп.

В первом подсветки салона автомобиля есть явное преимущество. Это простота монтажа ленты. Для установки не нужно приобретать дополнительное крепёжное оборудование. Светодиодная лента, идущая в комплекте, просто клеится на двухсторонний скотч. Лампа стандартных размеров может работать от прикуривателя и освещать другие мелкие детали салона.

К положительным свойствам диодов можно отнести ударо/прочность и высокую герметичность, а также, длительную эксплуатацию в сравнении с другими приборами освещения салона. Важно, что светодиодная подсветка авто включается мгновенно. Это позволяет создавать разные световые эффекты.

Самостоятельно можно выполнить и неоновую подсветку салона автомобиля. Это будет яркий свет, с помощью которого, освещается большое пространство. К сожалению лампы, на неоновой основе – это сложные в техническом плане устройства, к тому же весьма капризные при их эксплуатации. Неоновая подсветка частенько перегорает при постоянном включении/выключении, и отличается высокой хрупкостью.

Монтаж неоновой подсветки в салоне машины своими руками

Практика показывает, что монтаж неоновой подсветки салона авто лучше всего начинать с пола. Готовим капроновые хомуты, алюминиевый уголок, неоновые лампы и саморезы.

Отрезаем разъёмы для прикуривателя, зачищаем концы. Готовим уголок, подгоняя его под размер ламп, используя заранее приготовленные хомуты. Монтируем её под торпеду салона. Теперь место для ног водителя подсвечено.

Таким образом, устанавливаем дополнительное освещение в любом месте салона авто. Соединительные провода прячем под ковриками, направляя к торпеде со стороны водительского сидения.

Стыки проводки изолируются. Комплект подключается к датчику открытия двери и/или включателю освещения салона. В качестве источника питания можно использовать АКБ, предварительно сняв дворники.

Закончив работу, дворники устанавливаются обратно, на своё место. Теперь, перед открытием дверей авто, его пассажиров ждёт приятный сюрприз – приятная неоновая подсветка.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Эстетические и функциональные составляющие подсветки в салоне автомобиля

Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:

• создаётся уникальное оформление внутреннего интерьера машины;
• автомобиль выделяется на фоне стандартного оборудования салона оригинальностью и функционалом.

Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:

1. Установка подсветки в машину своими руками, может существенно упростить поиск предметов в салоне автомобиля, будь то перчатки, вода, мобильный телефон и пр.;
2. Посадка в машину превращается в некий ритуал, а не стандартное, обычное действие. Полезным и приятным дополнением является выключение света после закрытия двери авто, плавное снижение яркости штатной лампы;
3. Возможность легко и просто находить предметы на полу в салоне;
4. Говоря о подсветке ручек – это их быстрый поиск и облегчение высадки и посадки в салон автомобиля.

Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто. Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т. д.

Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.

Дизайнерский аспект подсветки в салон автомобиля

Важно выбрать ниши для подсветки салона автомобиля и определиться, как их подсвечивать. Разместить и сделать подсветку в салоне машины можно в любом месте, которое вам понравится. Но не стоит забывать о практической стороне вопроса. Наиболее удачным считается установка освещения перчаточного отсека, в области ног и в задней части машины, где размещаются пассажиры.

Интересно, что освещение заднего сидения наиболее продуктивно. Это касается аксессуаров и отдельных деталей, в том числе ручек открывания дверей. Подсветка салона автомобиля как декор, будет эффективно смотреться на решётках воздуховодов и/или по всему периметру дверей. Можно комбинировать направленный свет, или его отдельные элементы, используя для этого прикуриватель или другую электрическую бортовую сеть.

Можно ограничиться разовым включением и/или подключить на постоянной основе с наступлением темноты. Не существует чётких рекомендаций по использованию той или иной цветовой гаммы. Тем не менее, подсветка в салон автомобиля должна быть «вежливой», то есть не раздражать пассажиров, не бить в глаза и т.д.

Главное, чтобы выбранный цвет, не отвлекал водителя от управления автомобилем, и соответствовал общей концепции салона машины.

Какие инструменты и материалы необходимы для дополнительного освещения салона?

Используя тот или иной вариант подсветки салона автомобиля, понадобятся самые обыкновенные инструменты и расходные материалы. В том числе:

1. Нож;
2. Ножницы;
3. Паяльник;
4. Пассатижи.

Из расходных материалов:

1. Припой;
2. Канифоль;
3. Наконечники под «винт»;
4. Провода нужной длины;
5. Фиксирующая кнопка или тумблер.

В работе отдельные компоненты подсветки необходимо соединять между собой, используя многожильный кабель. При этом полезная площадь жил должна составлять 12 мм. Те места, на которые пришлась пайка, а также подключение контактов, должны быть закрыты изолирующим материалом. В процессе проверки и контроля правильной установки подсветки салона автомобиля своими руками, необходимо пользоваться мультиметром.

Что нужно знать по подсветке салона авто холодным неоном?

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

• минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
• неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
• холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
• свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
• при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии. Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

Подсветка салона авто – новый вариант

Речь идёт о лазерной подсветке, которая у нас появилась сравнительно недавно, постепенно завоёвывая сердца автолюбителей и мастеров чип/тюнинга. К примеру, при открытии двери, после установки лазерной подсветки в её нижней части, на земле, перед дверью, формируется выбранный вами логотип. Вот как это выглядит на фото.

Подсветка салона автомобиля своими руками – заключение

Установка подсветки салона своими руками не занимает много времени –  всего несколько часов. В результате несложных, в техническом плане работ, автомобиль станет более привлекательным и оригинальным.

Установка светодиодной и неоновой подсветки салона автомобиля своими руками

Свет в салоне в ночное время — это такая же необходимая вещь, как и, к примеру, кондиционер в жаркое и холодное время. Стандартного света, как правило, не хватает для качественного освещения салона. Достаточно часто надо что-то найти, посмотреть карту и т. д. Да и ехать в полной темноте не очень удобно. Именно потому многие автовладельцы задумываются над установкой подсветки в салоне дополнительно к штатному освещению. Помимо этого, установка дополнительной подсветки салона — это ещё и способ выделить свой автомобиль из сотен тысяч других, придать ему неповторимый, оригинальный стиль. Однако платить за его установку в мастерской зачастую не очень хочется. К тому же монтаж достаточно простой, а для владельца авто будет лишний повод похвастаться собственноручно сделанным тюнингом.

Подсветка в салоне автомобиля — это не только удобно в тёмное время суток, но еще и стильно

Варианты подсветки

Раньше для тюнинга салона автомобиля использовалось неоновое освещение. Оно достаточно яркое, благодаря чему от одной даже лампы освещается немаленькое пространство. Однако неон достаточно дорогой, очень боится механических повреждений, часто перегорает при включении-выключении, к тому же более сложный в установке.

В последние годы всё большую популярность приобретает светодиодная подсветка. У неё масса преимуществ по сравнению с предыдущим вариантом. Она достаточно простая в установке, небольших размеров. Это делает возможным сделать подсветку ручек салона, руля, прикуривателя и других мелких элементов. Помимо этого, она меньше боится каких-либо механических повреждений, реже перегорает. К тому же, с помощью светодиодов можно добиться различных световых эффектов: от плавного включения света в салоне до возможности периодического изменения цвета при использовании RGB-светодиодов.

И тот и другой вариант установки по отдельности возможен. Хотя можно сделать комплексный вариант, часть салона подсветить неоном, часть светодиодами.

Где лучше устанавливать?

Стандартными местами для установки дополнительного света в салоне автомобиля считаются место под торпедой и бардачком, сидения авто, двери, дверные ручки. Хотя в принципе подсветить можно всё что угодно, здесь всё зависит от вашей фантазии. Для тюнинга дверных ручек, замка зажигания и прочих мелких элементов используют чаще всего единичные диоды, а для подсветки всего остального удобней использовать диодные ленты.

Подготовка к установке

Прежде чем переходить к установке, необходимо приобрести всё необходимое. Если собираетесь тюнинговать мелкие детали, то вам нужны будут единичные диоды. Для создания подсветки потолка, пространства под ногами, панели приборов и т. д. можно взять светодиодную ленту на метраж.

Перед тем как покупать ленту, вы должны для себя определиться, где вы будете устанавливать освещение, сделать замеры, и только потом рассчитать необходимое количество материала. Если вы решили покупать светодиодные ленты на метраж, то дополнительно вам нужно будет купить провода (3–5 метра), термоусадочную трубку или хотя бы обычную изоленту, клей и диммер. Есть в продаже и уже готовые ленты для тюнинга салона с припаянными по краям проводами для подключения. Тогда мучиться с замерами, припаивать провода и изолировать не придётся. Здесь просто необходимо будет закрепить готовую ленту в нужном месте и подключить к питанию.

Установка на мелкие детали

Для тюнинга мелких деталей удобней использовать единичные диоды.

Подготавливаем диод к установке и подключению. Берём диод, припаиваем к одной из его ножек резистор, далее припаиваем провода и изолируем открытые проводки обычной изолентой. Где-то на расстоянии около 20 см нужно сделать клеммное соединение. Итак, светодиоды готовы к установке. Далее подготавливаете место монтажа. Рассмотрим, к примеру, как устанавливается подсветка ручек салона. Для этого снимаете обшивку, и возле ручки в том месте, где вы хотите установить диод, делаете отверстия. Они должны быть маленькими чтобы диод входил в него туго. Можно дополнительно будет закрепить его при помощи клея. Далее протягиваете проводку под обшивкой в салон, чтобы потом её можно было подключить. Таким же образом устанавливаются единичные диоды в любом месте салона.

Монтаж диодной ленты

Подсветка салона автомобиля своими руками светодиодной лентой также делается достаточно просто. Определяетесь с местом установки, делаете необходимые замеры, отрезаете кусок нужной длины от ленты. Обратите внимание, что отрезать можно только там, где обозначены места для пайки. Их на ленте видно. И ещё, лучше отрезать немного меньший кусок, чем наоборот, иначе может быть провисание и лента плохо закрепиться. После того как все разрезано к краям ленты припаиваете проводки. Проверяете работоспособность диодов, подключив их к питанию, и после этого можно производить монтаж. Если у вас светодиодная лента с липким краем, то снимете защитную плёнку и приклеиваете все в нужном месте. Если же нет, то здесь вам понадобиться клей. Таким образом можно установить освещение только на прямые участки.

Если нужно подсветить участки со сгибами, то всё делается немного по-другому. Ведь перегибать ленту даже под углом в 90 градусов нежелательно. Тогда для начала также делаете замеры, отрезаете кусочки нужной длины, зачищаете края и спаиваете их в местах сгибов. После этого место пайки изолируете при помощи термоусадочной трубки (для этого её надеваете на нужный участок и подогреваете). К краям, через которые светодиодная лента будет подключаться к питанию, припаиваете проводки, изолируете и после этого устанавливаете все в нужное место.

Установка комбинированной подсветки

Для тех, кому сильно нравится свечение неона, можно сделать и комплексный вариант освещения. К примеру, для подсветки ног водителя и пассажиров можно использовать неоновые лампы вместо светодиодов. Там меньше риск их механического повреждения.

Для монтажа понадобится: неоновые лампы, саморезы, капроновые хомуты для крепления, уголок из алюминия.

Зачастую многие неоновые лампы имеют разъём для подключения к прикуривателю. Вам он не понадобится. Его обрезаете и зачищаете контакты. Далее берёте алюминиевый уголок и отпиливаете кусок такой же длины, как и лампа. Уголок прикручиваете под торпеду, к нему крепите неон при помощи хомутов. То же самое делаете под бардачком и снизу задних сидений, чтобы осветить пространство под ногами пассажиров.

Всю проводку необходимо спрятать и протянуть к торпеде.

Подключение подсветки

Вариантов подключения может быть несколько. Чаще всего светодиодное освещение подключают к прикуривателю или к свету салона.

Для подключения к освещению салона необходимо будет снять плафон и подключить провода: к белому подключается плюс, к красному — минус. Если подключение производится через прикуриватель, то для этого нужно будет плюс подключить к плюсу прикуривателя, а минус — к любому месту кузова авто.

Если нужно сделать эффект плавного зажигания и отключения светодиодов, то дополнительно необходимо подключить диммер.

Неоновая подсветка подключается немного по-другому. Как правило, она запитывается от аккумулятора через специально установленный трансформатор.

Выводы

Таким образом, установка подсветки салона своими руками не требует особых знаний и навыков. Для того чтобы всё сделать, вам понадобится совсем немного: материалы, инструменты и чуточку терпения.

Подсветка салона автомобиля – делаем машину ярче

Среди способов выделить автомобиль из массы таких же и сделать его более эффектным особое место занимает подсветка салона машины. Модернизация такого рода идеально подходит как для иномарок, так и для отечественных авто. Какие из средств подсветки лучше и как выполнить тюнинг своими руками?

Какая бывает подсветка салона? Приборы могут включаться при открытии дверей или контролироваться водителем с помощью специального пульта. Но самый лучший вариант – это комбинирование приборов. Если выполнить работу с умом, то мы получим неоновое освещение пола, включающееся при открытии двери и диодную подсветку остальной части салона, работающую от блока-коммутатора.

На отечественном рынке существует 2 варианта модернизации подсветки салона автомобиля. Первый – это покупка и установка светодиодной ленты. Главным преимуществом диодной подсветки является простота установки своими руками. Кроме того, она не требует специальных крепежей, а для монтажа достаточно приклеить ленту, идущую в комплекте. Стандартная светодиодная лампа имеет очень маленькие размеры, благодаря чему ее можно закрепить в любом месте. Она идеальна для освещения прикуривателя и других мелких деталей салона авто. Еще один плюс диодной ленты – это отличная ударопрочность и герметичность. Благодаря этому срок ее эксплуатации значительно дольше, чем у других осветительных приборов. Светодиодная лента загорается мгновенно, что дает возможность использовать ее для достижения различных световых эффектов.

Также своими руками можно сделать неоновую подсветку салона. Для нее характерен очень яркий свет, что позволяет осветить большое пространство. Но неоновые лампы достаточно сложны в установке и капризны в эксплуатации. Кроме того, неоновая подсветка зачастую перегорает при частом включении-выключении и практически не выносит малейших механических повреждений.

Как мы уже упоминали выше, лучше всего делать комбинированную подсветку салона. Далее рассмотрим установку неоновых ламп и диодной подсветки своими руками.

Начинать лучше всего монтажа неонов, которые должны находиться в нижней части салона авто. Для работы нам понадобятся:

• хомуты из капрона;
• уголок из прочного алюминия;
• неоновые лампы;
• комплект саморезов.

Большинство неоновых ламп имеют разъемы для прикуривателя. Нам он не нужен, поэтому необходимо отрезать эту часть и аккуратно зачистить концы. Далее понадобится отпилить уголок так, чтобы его размер совпадал с размером лампы, после чего прикрутить лампу под торпеду салона. После этого крепим лампу к уголку, используя капроновые хомуты. Таким образом пространство под ногами водителя будет подсвечено.

Ту же операцию необходимо проделать везде, где бы вы хотели осветить пространство салона. Один нюанс – в районе задних сидений уголок нужно прикрутить ребром кверху, чтобы хоть немного защитить элемент от повреждений.

Все имеющиеся провода необходимо аккуратно подложить под коврики и протянуть их к торпеде около водительского сиденья. Места соединений нужно тщательно изолировать. Далее подключаем провода к датчику открытия двери и к включателю освещения салона. Также провода неоновых ламп можно подключить к аккумулятору. Перед этим нужно снять дворники, а по окончанию работы можно установить щетки на место.

Один из проводов светодиодной подсветки стоит подключить к датчику положения дроссельной заслонки. Этот прибор будет оповещать о наличии установленного освещения каждый раз, когда вы будете перепрошивать ЭБУ двигателя машины. Так неоновая подсветка останется целой и не перегорит в процессе чип-тюнинга.

Теперь когда вы будете открывать дверь, сработают неоновые лампы. Полученный эффект поразит не только вас, но и прохожих.

Монтируют диодную подсветку своими руками по стандартной схеме. Нам понадобится комплект проводов, термоусадочная трубка и светодиодная лента.

Как отдельные диоды, так и светодиодную ленту можно купить в любом автомагазине. Лучше всего приобрести заводскую модель ленты, так как метражный вариант придется дорабатывать.

Начинают работу с панели приборов автомобиля. Нужно вытащить все штатные приборы освещения щитка, после чего установить на их места диоды. Они имеют такие же цоколи, как и штатные лампы, поэтому с установкой проблем не возникнет.

Далее нужно определить оптимальное расположение диодной подсветки. В большинстве случаев ее устанавливают по всему периметру потолка параллельно стойкам кузова машины. Прикладываем светодиодную ленту таким же образом и отмеряем нужную длину. Остальное можно обрезать. Места для отрезания несложно определить даже новичку, так как они отмечены на ленте специальными перепонками. После отрезания нужно зачистить концы и припаять части светодиодной ленты друг к другу. На места соединения необходимо надеть втулки и прогреть их обычным бытовым феном.

Подключать полученную нами диодную подсветку нужно также, как и неоновые лампы. Будьте внимательны и не перепутайте места полярности. Они указаны на лентах в местах отрезания.

Как мы убедились, модернизация подсветки салона авто не отнимает много времени и не требует специальных навыков. Единственный нюанс – нужно быть аккуратным и работать без спешки.

Подсветка салона автомобиля светодиодными лентами

Этот проект должен понравиться большинству владельцев автомобилей. Должно быть, каждый пытался отыскать обувь под сиденьями и знает, что лампочки в салоне настолько тусклы, что сделать это довольно сложно. Так почему бы вам не сделать светодиодную подсветку салона автомобиля своими руками, и не выделить его, таким образом, среди других?

Необходимое примечание: я не хотел рисковать целостностью моей проводки и поэтому не разрезал ничего, а лишь набрасывал провода сверху. Ну а теперь от разговоров приступим к делу.

Что же нам понадобится для подсветки? Итак:

— Светодиодные ленты. Я предпочитаю использовать RGB ленты, которые позволяют мне выбирать среди определенного количества цветов, а не довольствоваться лишь одним цветом.— Контроллер светодиодной RGB ленты с пультом дистанционного управления.— Четырехжильный провод. Обычно от светодиодной ленты идут V+ (белый), R (красный), G (зеленый) и B (синий) провода.— Коннекторы.— Паяльник.— Силиконовый клей.Также вам понадобятся мозги и терпение. Потому что, как только вы сделаете эту светодиодную подсветку салона автомобиля, вы начнете умолять солнце о закате, чтобы проехаться на своей прокачанной тачке))).Как только план стал ясен, приступаем к проектированию проводки с учетом коннекторов. Почему коннекторы? Они играют важную роль как в соединении, так и в защите соединения. Допустим, несколько светодиодов вышло из строя. Никто не захочет вырывать всю проводку. При использовании коннекторов нужно будет лишь снять неисправный участок ленты, починить или заменить их и вставить на место. На следующем изображении мы видим четыре коннектора попарно расположенных сзади и спереди. Таким образом провод к каждой ленте проходит между ними. Светодиодный контроллер подключается к источнику питания 12 В.Теперь, так как не хочу резать проводку и включать в схему дополнительные предохранители, я запитаю его от прикуривателя или зарядки, что будет очень просто сделать. Также в этом случае при вынимании ключа зажигания освещение будет тухнуть.Теперь, когда все распланировано, нас ждет следующий очень важный шаг – замеры. Важность этого этапа состоит в том, чтобы расположить в дальнейшем элементы в нужных местах без натяжения проводов. Первые замеры мы делаем для той секции подсветки салона, которая расположена под приборной панелью, определяя общую длину двух передних светодиодных лент. Во вторую очередь делаем замеры для лент, расположенных сзади, под креслами.После того как эта часть работы сделана, приступаем к определению длины проводов, имея ввиду то, что нужно иметь запас длины для возможности подгонки по месту их крепления к лентам. Для определения длины проводов мы замеряем следующие участки:— от контроллера до переднего левого коннектора;— от переднего левого коннектора до переднего правого коннектора;— от переднего левого коннектора до заднего левого коннектора;— от заднего левого коннектора до заднего правого коннектора.Соединяя схему подсветки под креслами, оставьте дополнительную длину проводов для того, чтобы соединения не порвались при движении кресла впереди или назад.После совершения замеров приходит время для разрезания светодиодных лент по длине.Для нашего проекта необходимо четыре отрезка светодиодной ленты. Все светодиодные ленты имеют линии разреза через каждые три светодиода. Имейте ввиду, что лучше сделать отрезок короче, нежели длинней, так как лишний «хвост» ленты будет болтаться, а это придаст вид незаконченности конструкции и испортит впечатление.После пайки лучше всего будет проверить ее качество, зажигая последовательно все цвета светодиодов. Так, на изображениях мы видим, что проверку трех основных цветов – красный, зеленый, синий. Если они загораются без всяких проблем, нужно обеспечить безопасность мест спайки. Одним из способов является нанесение силиконового клея, который предотвратит контактирование проводов между собой и обеспечит жесткость соединения.готовую к установке в автомобиле. Таким же образом мы сделаем еще три, что в общей сумме даст нам четыре секции подсветки салона автомобиля.Теперь самое время отправиться в машину и приступить к соединению схемы.Как вы видите, в первую очередь мы крепим на клей светодиодную ленту, расположенную под панелью приборов. Затем крепим к ней коннектор. Обратите внимание на фотографии – они наглядно показывают то, о чем здесь говорится.

После того, как дело сделано, давайте спрячем наши провода. Достаточно засунуть провода внутрь панелей и протянуть их к креслам, туда, где будет установлена следующая секция светодиодной подсветки салона автомобиля.Под креслами отрезки светодиодной ленты стоит не приклеивать клеем или липкой лентой, а пропустиь между пружинами и струнами и привязать на концах. Следует отметить, что я оставил достаточный запас длины провода для того, чтобы передвижение кресла впереди или назад не сказались на целостности соединений. Когда и этот шаг выполнен, приступаем к переделке зарядного устройства.Существует несколько различных способов запитать нашу подсветку салона:— от неиспользуемых предохранителей из блока предохранителей, используя перемычки;— через дверную панель. При этом подсветка будет светить, когда двери открыты, и тухнуть, когда они закрываются;— от фар (либо из основного блока предохранителей либо от разрезанной проводки, питающей фары).Но мы будем использовать зарядное устройство. Почему?Причина переделки зарядного устройства в том, что я не использую прикуриватель никак, кроме как для зарядки телефона. Так почему бы не модифицировать «зарядку», если она часто используется и, таким образом, облегчить ее одновременное использование для двух задач.Большинство зарядных устройств для телефонов выдает 4 В на выходе (что недостаточно для нашей светодиодной подсветки). То есть, они понижают напряжение автомобильного аккумулятора с 12 В до 4В. Все, что нам нужно – пустить провода мимо стабилизатора напряжения.Когда мы вскроем зарядное устройство, мы увидим предохранитель (защищает от перегрузок) и схему стабилизатора (который понижает напряжение). Припаиваем наши провода к предохранителю и к «земле» в обход стабилизатора. Так мы получим необходимые нам 12 В! Таким образом, мы и запитаем нашу светодиодную подсветку салона. Как только все соединения будут сделаны, приступим к проверке нашей работы.При помощи пульта дистанционного управления можно:— включать/выключать подсветку;— менять цвета;— регулировать интенсивность;— использовать эффекты затухания.

Теперь осталось дождаться заката солнца, и можно будет выкатывать нашу прокачанную тачку из гаража!

Тестирование подсветки салона утром.

Тестирование подсветки салона ночью.

А теперь уделим немного внимания исправлению неисправностей.Светодиоды не загораются.Проверьте места соединений проводов и коннекторов. Если это не принесет результатов, проверьте источник питания. Не забудьте вставить ключ в замок зажигания, чтобы прикуриватель заработал.Светодиоды загораются, но некоторые секции светодиодной ленты светятся отличным от остальных цветом.Причина в ошибке при соединении проводов. Убедитесь в том, что красный соединен с красным и так далее.Что делать, если в некоторых отрезках светодиодной ленты некоторые цвета не светятся?Для проверки соединения светодиодной подсветки салона автомобиля включите белый цвет. Если все секции светятся белым – соединение правильное. Если нет, проверяйте отдельно красный, зеленый и синий цвета. Соответственно, тот цвет, в соединении или пайке проводов для которого есть проблемы, не будет гореть.

Источник www.instructables.com

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров: 118667

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

Отрезок ленты, у которой были покрыты контактные площадки с тыльной стороны, накладывается с перекрытием в три миллиметра на залуженные контакты второго отрезка. Теперь достаточно прогреть по очереди контактные площадки жалом паяльника и отрезки ленты станут единым целым. На фотографии Вы видите результат моей работы по сращиванию светодиодной ленты пайкой без проводов, пайка получилась идеальной. Для получения красивой пайки главное не жалеть канифоли.

Сращивание светодиодной ленты с помощью проводов пайкой

Технология припайки проводов к контактным площадкам светодиодной ленты приведена выше. Осталось только продемонстрировать пример такого вида сращивания.

Для изготовления перемычки подойдет провод любой марки, главное, чтобы его сечение было достаточным. Исходя из того, что ток потребления пятиметровой самой яркой светодиодной лентой SMD5050, имеющей 60 светодиодов на метре длины, составляет 4,2 А, то для сращивания ленты любого типа подойдет изолированный медный провод диаметром 0,8 мм.

Провод нужной длины подготовлен и осталось только залудить его оголенные концы. Длина провода перемычки может быть от одного сантиметра до нескольких метров.

В связи с тем, что контакты для подключения в данном типе светодиодной ленты попарно соединены между собой, для надежности, было решено припаять концы проводов одновременно к двум контактам. Для этого концы проводов были согнуты под прямым углом.

Результат припайки проводов к контактам светодиодной ленты Вы видите на фотографии. Второй конец провода точно также припаивается ко второму отрезку светодиодной ленты. Если в качестве флюса для пайки использовалась канифоль, то остатки ее в месте пайки можно не удалять, так как канифоль является диэлектриком. Хотя канифоль и впитывает влагу, но в данном случае это не играет роли. Для придания пайке красивого внешнего вида, канифоль с ленты можно удалить с помощью кисточки смоченной в спирте.

Отрезки светодиодной ленты надежно соединены, и теперь ее можно монтировать на плоскости, изгибая под любым углом.

Светодиодную ленту недопустимо изгибать под прямым углом. После установки перемычки из гибкого провода ничего теперь не мешает устанавливать ленту под любым внутренним или внешним углом стенок.

Как подключить светодиодную ленту

к блоку питания или контроллеру

Следующим этапом подготовки светодиодной ленты к монтажу является подключение ее к блоку питания или контроллеру. На выборе блока питания останавливаться не буду, так как этот вопрос подробно рассмотрен в статье сайта «Как подключить светодиодную ленту».

Если в паспорте на светодиодную ленту указана потребляемая мощность на метр ее длины, то в таком случае параметры источника питания можно рассчитать с помощью предлагаемого онлайн калькулятора.

Достаточно в окошки ввести напряжение питания ленты U, в вольтах, потребляемую мощность метра длины P, в ваттах на метр и общую длину ленты. Сразу узнаете на какую мощность и ток нагрузки должен быть рассчитан источник питания.

Мощный блок питания представляет собой металлическую коробку с перфорационными отверстиями, служащими для циркуляции воздуха с целью отвода тепла от радиокомпонентов и клеммной колодкой с винтами. Для повышения эффективности отвода тепла внутри блока питания часто размещают воздушный вентилятор. На корпусе обычно имеется табличка, в которой указано обозначение блока и его основные технические характеристики.

Возле каждого винта клеммы всегда наносится маркировка для правильного подключения проводов. Для подачи питающего напряжения на монохромную светодиодную ленту достаточно припаять к ней провода по описанной выше технологии, подсунуть их под шайбы и зажать винтами. Для более надежного присоединения проводов нужно свить залуженные концы в колечки.

Схема подключения монохромной LED ленты к блоку питания

Маркировка клемм обозначает следующее. L (фаза) и N (ноль) клеммы подключения к сетевому напряжению 220 В. FG – клемма заземления. G, G и G — три соединенные между собой в блоке клеммы для подключения отрицательного вывода (-) ленты. Клеммы V+, V+ и V+ тоже соединены в блоке питания между собой и служат для подключения положительного вывода (+). Как правило, этими символами обозначаются выводы и у других типов блоков питания.

На фотографии изображена электромонтажная схема подключения монохромной (может светиться только одним из цветов) светодиодной ленты к блоку питания. Как видите, нет ничего сложного. Длина ленты не должна превышать пяти метров. Если понадобится подключить к блоку питания несколько лент, а клемм на нем имеется всего две, то все провода одинаковой полярности, идущие от светодиодных лент, подключаются к одной клемме с соответствующей маркировкой.

При подключении сетевого шнура с вилкой коричневый и синий провода можно менять местами, так как неизвестно где будет фаза, а где ноль, все зависит от того, каким образом будет вставлена вилка в розетку. Желто-зеленый провод заземления вилочного шнура должен быть подсоединен исключительно к клемме заземления. Если в шнуре нет желто-зеленого провода, то клемму заземления можно оставить свободной, но это будет являться нарушением правил техники безопасности. На работоспособность светодиодной системы это не повлияет.

Схема параллельного подключения отрезков LED лент

Иногда возникает задача подсветки, когда нужно подключить к блоку питания множество коротких светодиодных ленточек, удаленных друг от друга, например при подсветке витрины или висящих на расстоянии друг от друга картинок. В таком случае нет необходимости от каждого отрезка ленты тянуть провода к блоку питания. Прокладывается одна или несколько магистральных пар проводов, к которым затем подключаются короткие проводники от ленточек.

Присоединение к магистральному проводу проводов, идущих от ленточек можно выполнить любым способом. Самым надежным является скрутка с последующей пайкой, но в данном случае предпочтительнее соединение с помощью разъемов или клеммных колодок. Это упростит задачу ремонта, в случае возникновения такой необходимости, при эксплуатации светодиодной системы.

На фотографии пример подключения отрезков светодиодной ленты с помощью клеммных колодок типа Ваго (Wago). Провода синего и белого цвета изоляции магистральные, одножильные. Провода черного цвета идут к светодиодной ленте. Если будет устанавливаться RGB LED лента, то понадобится проложить четыре магистральных провода и применить по четыре клеммы Ваго на одно ответвление.

Надо учесть, что клеммы Ваго, в зависимости от типа предназначены для соединения проводов определенного диаметра. Например, клеммы, которые на фотографии предназначены для соединения проводов диаметром от 0,5 до 2,5 мм. Если провод будет тоньше, то надежного контакта не будет, а толще 2,5 мм просто невозможно будет вставить. Многожильный провод перед вставлением в одноразовую клемму Ваго, как на фотографии, обязательно нужно залудить, чтобы он стал как одножильный или напрессовать на него специальный наконечник, иначе вставить его в клемму будет невозможно.

Иногда возникает необходимость при установке подсветки расположить светодиодную ленту по сложному рисунку, например, при подсветке шкафчика или витрины. В таком случае можно в качестве магистральных проводов использовать саму ленту, припаяв выводы отрезков лент непосредственно к контактам одного из отрезков лент. Суммарная длина всех отрезков при таком способе соединения не должна превышать пяти метров.

При создании освещения светодиодной лентой из отрезков разной мощности их можно последовательно и параллельно подключать в любом сочетании. Например, метр светодиодной ленты типа SMD3014 мощностью 12 Вт подключить последовательно с отрезком ленты типа SMD3528 мощностью 4,8 Вт, а к нему подключить еще отрезок SMD3014 мощностью 12 Вт длиной два метра. Главное не забывать при последовательном включении об ограничении суммарной длины 5 метров.

После разработки схемы монтажа ленты необходимо определить сечение провода для подключения ее к блоку питания. Если не известен потребляемый ток LED лентой, то его можно определить по таблице исходя из типа светодиодов и их количеству, установленному на метре длины.

Как подключить светодиодную ленту

к источнику питания от компьютера

Стоимость мощных импульсных блоков питания на напряжение 12 В и 24 В, при токе нагрузки более 5 А, предназначенных для питания светодиодных лент зачастую превышает стоимость самой ленты.

Но есть возможность избежать полностью или уменьшить затраты на создание светодиодной системы, если применить блок питания от стационарного компьютера. Морально устаревший системный блок компьютера с исправным блоком питания найти не сложно у себя в подсобном помещении, у друзей или на работе.

На фотографии представлен один из многочисленного семейства источников питания, извлеченный из стационарного компьютера. БП компьютера является законченным изделием и его можно успешно использовать для питания других устройств, в том числе и для питания светодиодной ленты. Все блоки питания имеют стандартный ряд напряжений, приведенный в таблице, и отличаются только по величине допустимого тока нагрузки.

Из источника питания выходит несколько десятков проводов разного цвета, но на провода одного цвета выводится одно и тоже напряжение, приведенное в таблице.

На источнике питания всегда имеется табличка, в которой указана его максимальная мощность и допустимый ток нагрузки по каждому напряжению. Хотя рассматриваемый блок питания рассчитан на мощность нагрузки 400 W, но нагрузочная способность по цепи +12 В составляет всего 16 А (12 В×16 А=192 Вт), что достаточно для питания практически любой системы светодиодного освещения или подсветки.

Как принудительно включить источник питания компьютера

Если вставить в розетку вилку сетевого шнура, и включить выключатель на блоке питания, то блок не начнет работать, пока на него не поступит сигнала управления с материнской платы, который подается при нажатии кнопки «Пуск» на системном блоке. Поэтому чтобы запустить источник питания нужно эмитировать сигнал управления с материнской платы.

Для этого достаточно замкнуть на разъеме подачи питания на материнскую плату между собой контакт 16 (POWER ON зеленого цвета, в некоторых моделях БП бывает серого цвета) с контактом 17 (общий провод GND черного цвета), как показано на фотографии. Если разъем имеет 20 контактов, то замыкаются между собой контакты 14 и 15, к которым подсоединены провода тех же цветов. Контакты находятся со стороны расположения фиксатора разъема.

Перемычку можно сделать из отрезка медного провода диаметром 1 мм, согнув в виде буквы П, как показано на фотографии. Затем вставить в контакты разъема.

Если источник питания больше не планируется использоваться в компьютере, то можно сделать более надежное соединение проводов. Для этого нужно снять с них изоляцию на длину 1-2 см, обернуть один провод об другой одним витком и затем пропаять припоем. Соединение можно не изолировать, так как оно и так имеет электрический контакт с корпусом блока питания.

Как подключить LED ленту 12 В к блоку питания компьютера

Перед монтажом светодиодной системы необходимо проверить работоспособность источника питания. Без нагрузки на выходе импульсные блоки включать в сеть не рекомендуется. Для этого нужно подключить к любому из разъемов на проводах, к контактам, подключенным к черному и желтому проводам нагрузку, и подать на блок питающее напряжение 220 В. В качестве нагрузки хорошо подойдет любая лампочка, применяемая в автомобиле на 12 В. Например от фары, имеющая мощность около 60 Вт и потребляющая ток около 5 А. Если лампочка светит в полную яркость и крыльчатки вентилятора в блоке питания быстро вращаются, значит, блок в порядке. При наличии мультиметра, для полной уверенности, следует измерять выходное напряжение. Если лампочка не светит, значит, блок неисправен и требуется его ремонтировать. При медленном или шумном вращении крыльчатки, вентилятор нужно почистить и смазать.

В блоке питания компьютера больше всего четырехконтактных разъемов, как на фотографии. Светодиодную ленту удобнее всего подключать к этим проводам, так как они длинные и в случае потребления светодиодной системой большого тока, можно подключиться к нескольким разъемам, или откусив их припаять идущие к ним провода непосредственно к контактным площадкам ленты. Для подключения LED ленты на 12 В понадобится только желтый и черный провода.

Подключение блока питания к светодиодной ленте лучше всего сделать разъемным. Это пригодится в случае модернизации или ремонта системы освещения. При наличии ответной части (папа) для четырехконтактного разъема, то достаточно припаять его желтый и черный провода непосредственно к контактным площадкам ленты.

При отсутствии ответной части штатного разъема желтый и черный провода нужно отрезать от разъема. После этого их можно припаять к разъему контроллера, в случае подключения RGB ленты, применить любой другой разъем, рассчитанный на ток потребления ленты или припаять непосредственно к контактным площадкам ленты или срастить с проводами, идущими от ленты.

Перед соединением при помощи пайки или скрутки, с проводов нужно снять изоляции и залудить припоем. Далее провода скручиваются между собой, обрезается торчащие концы, и пропаиваются каплей припоя. Оголенные участки закрываются заблаговременно надетой на них изолирующей трубкой или покрываются изоляционной лентой.

Как подключить LED ленту 24 В к блоку питания компьютера

Технология подключения светодиодной ленты, рассчитанной на питающее напряжение 24 В не отличается от подключения ленты, рассчитанной на 12 В. Отличие только в цвете проводов, к которым нужно подключиться.

В компьютере нет блоков, для питания которых необходимо напряжение 24 B, но есть блоки, для работы которых требуется напряжение +12 B и -12 B. Величина этих напряжений указана относительно общего (черного цвета) провода. Поэтому, если подключить светодиодную ленту только к желтому и голубому проводам, то на нее будет поступать напряжение величиной 24 B. Голубой провод подведен только к многоконтактному разъему для подключения к материнской плате. Желтый там тоже есть.

Но к сожалению, нагрузочная способность по цепи напряжения –12 В на много ниже, чем нагрузочная способность по цепи +12 В. Так в блоке питания, представленном на фотографии, ток нагрузки по цепи +12 В составляет 16 А, а по цепи –12 В всего 0,5 А.

Нагрузочная способность блока питания при таком подключении ленты будет определяться минимальным током любого из напряжений. В данном случае это 0,5 А. С учетом того, что напряжения +3,3 В и +5 В не используются, то можно смело нагружать блок как минимум до 1 А. Вполне допустим и больший ток нагрузки, я полагаю ампер до трех, но это нужно для конкретной модели источника питания проверить экспериментальным путем.

О сечении проводов блока питания

Диаметр медных многожильных проводов, выходящих из блока питания, составляет 0,8 мм (сечение 0,5 мм²), что допускает подключать нагрузку на один провод до 3 А. Если, сила тока для питания ленты нужна больше, то необходимо подключать LED ленту к большему числу проводов одного цвета. Например, для питания ленты нужен ток 5 А, значит необходимо использовать два провода, а если ток нужен 15 А, то уже пять проводов.

Как подключить светодиодную RGB ленту к контроллеру

RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.

В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.

В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.

Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.

Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом скрутки со сдвигом, припаять провода непосредственно к печатной плате контроллера или подобрать подходящий разъем.

Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.

Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности. Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться. Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю. К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены. Специальный профиль можно заменить дешевым пластиковым уголком, закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.

Gulnara 13.11.2013

Здравствуйте Александр Николаевич, посоветуйте пожалуйста как правильно осветить наружную рекламу.
Обтянули по плоскости вывеску диодной лентой, но при включении она отсвечивает так что не видно надписи.
Как правильно нужно было обклеивать? Заранее благодарна Вам за ответ.

Александр

Уважаемая Gulnara!
Конструкция освещения рекламной вывески была выбрана не для данного случая. Для освещения плоскости надо было выбирать светодиодную ленту не с прямым излучением светодиодов, а боковым, то есть параллельно поверхность плоскости.
Но ситуация поправима.
Для исправления полученного результата можно установить светоотражающий экран, который будет заслонять и одновременно отражать свет от светодиодов на плоскость рекламы.
А можно, что еще лучше, отклеить ленту. По торцу периметра рекламного щита закрепить планку из любого материала, выступающую на ширину ленты и уже на ее приклеить ленту, направив световой поток на рекламную надпись.

Как сделать схему автомобильной светодиодной лампы

Обычно все автомобильные указатели поворота имеют номинальную мощность от 12 до 20 ватт, которые традиционно относятся к типам ламп накаливания и дают гораздо более низкую силу света по сравнению со светодиодными лампами. Здесь мы узнаем, как эти лампы можно заменить на высокоэффективные автомобильные светодиодные лампы высокой интенсивности.

Дизайн светодиодной автомобильной лампы

На изображении ниже показано, что может быть автомобильной светодиодной лампой, которую можно заменить непосредственно вместо существующего патрона.

На нем показано прилично выглядящее расположение плоских крошечных светодиодов SMD по кругу для обеспечения оптимального распределения света через закрытый задний отражатель.

В качестве светодиода здесь используются светодиоды SMD 3020, эти крошечные светодиоды идентичны обычным 5-миллиметровым светодиодам по своим характеристикам, однако, если мы сравним их интенсивность света, наблюдаемая разница окажется огромной, в то время как 3020 легко побеждает. выдающийся запас, поэтому в настоящее время эти светодиоды намного предпочтительнее обычных 5-миллиметровых светодиодов.

Технические характеристики светодиодов 3020:

• Прямое напряжение: от 3 до 3,2 В
• Прямой ток: оптимальный 30 мА
• Световая отдача: 100-110 лм / Вт
• Размер: 3.0×2.0x1.3mm
• Срок службы: 50 000 часов

Конструкция

На приведенном выше изображении мы видим светодиоды, собранные на полоски печатной платы, выложенные плиткой определенным расчетным способом.

Вертикальные печатные платы имеют 7 цифр и имеют по 4 светодиода на каждой полосе.

Можно увидеть одну круглую печатную плату, состоящую из 22 светодиодов, расположенную над вертикальной структурой печатной платы.

Вертикальные печатные платы, таким образом, включают 7 x 4 = 28 номеров из 3020 светодиодов, в то время как круглая печатная плата устанавливает 22 светодиодов, что дает в общей сложности 28 + 22 = 50 светодиодов

Эти 50 светодиодов соединены в 12 цепочек по 4 светодиода. Светодиоды каждый и одна цепочка из 2 светодиодов.

Каждая из 12 струн должна иметь свой собственный последовательный резистор (SMD), номинал которого может составлять около 55 Ом на 1/4 ватта.

Одиночная цепочка из 2 светодиодов должна подключаться к отдельному резистору 250 Ом, 1/4 Вт.

Эти резисторы действуют как ограничители тока для защиты светодиодов от колебаний напряжения автомобильного генератора, а также помогают поддерживать уровень освещенности для всех групп светодиодов как можно более однородным.

Резисторы могут быть установлены на задней стороне планок печатной платы.

Принципиальная схема предлагаемой простой автомобильной светодиодной лампы показана ниже:

Принципиальная схема

Руководство по светодиодному освещению для автомобилей

Barcroft MediaGetty Images

Используя рейтинги Amazon, рекомендации экспертов и актуальную отраслевую информацию, ниже вы поймете, почему светодиодное освещение является хорошим вариантом обновления, одними из лучших продуктов на рынке и как установить свои собственные светодиодные лампы.

Что такое светодиодное освещение для автомобилей?

Светодиодное освещение для автомобилей — один из самых популярных вариантов улучшения внешнего вида и многих преимуществ, которые они могут дать.Известно, что светодиодные фонари имеют длительный срок службы, до 20 лет, а это означает, что они определенно компенсируют дополнительные расходы, поскольку вам редко приходится их менять. Светодиодные фонари могут:

• Улучшить видимость
• Чрезвычайно энергоэффективны, что позволяет им потреблять меньше энергии из электрической системы вашего автомобиля
• Простота установки
• Улучшить эстетику вашего экстерьера

Типы светодиодов Освещение для автомобилей

При выборе светодиодных фонарей для автомобиля есть два основных варианта — двухлучевой и однолучевой.

Dual-Beam

Двухлучевые фары, такие как светодиодные лампы Nilight E1 h5 / 9003 и новые светодиодные лампы Firehawk 2021 h21 / H8 / H9, имеют функции дальнего и ближнего света, встроенные в один блок. Когда лампочка горит, ее можно переключать с высокого на низкий. Если у вас в автомобиле только одна фара, это двухлучевой свет.

Светодиодные лампы для фар Nilight E1 h5 / 9003, на 350% ярче, 50 Вт 10000LM HB2 Комплект для переоборудования светодиодных фар Hi / Lo Beam, холодный белый 6000K, миниатюрный размер, 2 шт. В упаковке

Ночь амазонка.ком

39,99 долл. США

Firehawk 2021 Новые светодиодные лампы h21 / H8 / H9, 15000 лм, японский CSP, яркость 400%, видимость в ночное время 200%, холодный белый 6000K, комплект для замены галогенных ламп, 2 шт. В упаковке

Single-Beam

Лампы, такие как Nilight 9005 / HB3 High Beam и 9006 / HB4 Low Beam, 70 Вт, поставляются с отдельными лампами для дальнего и ближнего света. Когда одна лампочка горит, другая не горит.У вас будет два отдельных места для каждой лампы с каждой стороны автомобиля, если ваш автомобиль поддерживает однолучевые фары.

Nilight 9005 / HB3 High Beam и 9006 / HB4 Low Beam, 70w 14000lm 9005 9006 LED Headlight Bulbs 6500k 9005 9006 LED Bulb Cool White IP67

Ночь amazon.com

69,99 долл. США

Как выбрать светодиодное освещение для автомобилей

Поначалу установка светодиодного освещения в автомобиле может показаться сложной задачей, но, выполнив несколько простых шагов, вы сможете завершить работу и начать пользоваться преимуществами ваших новых эффективных источников света.Прежде чем приступить к работе, вам нужно учесть несколько моментов.

• У вас достаточно места ?: Светодиодные лампы занимают больше места под капотом, чем галогенные лампы, поэтому перед началом работы убедитесь, что у вас достаточно места.
• Есть ли у вас надлежащая вентиляция ?: Светодиодные диоды выделяют много тепла, и должно быть место, чтобы нижняя часть лампы могла выходить наружу.
• Есть ли пластиковая заглушка, которая могла бы расплавиться ?: Избыточное тепло от светодиодных ламп может привести к плавлению мягкого пластика, находящегося поблизости.
• Какой тип корпуса у вашего автомобиля ?: Некоторые типы корпусов не дадут вам желаемого эффекта при переходе на светодиоды.

После того, как вы ответили на вышеприведенный вопрос, вы сможете найти нужный размер и тип нити для вашего автомобиля, подключив марку и модель к любому поисковому устройству автозапчастей.

Как установить светодиодное освещение в автомобили

Заявление об ограничении ответственности: Рекомендации в этой статье являются общими и не предназначены для замены инструкций для вашего конкретного автомобиля.Перед тем, как приступить к ремонту, обратитесь к руководству пользователя или руководству по ремонту.

После того, как вы ответили на вышеперечисленные вопросы, пора поставить свой автомобиль в безопасное место и приступить к работе.

Шаг 1. Получите лампочку

Первым шагом в этом процессе является поиск лампы правильного размера, которая подходит к фарам вашего автомобиля. Размер будет зависеть от марки и модели вашего автомобиля. У ламп накаливания фары разные, и они не взаимозаменяемы, так как не дают одинаковой светоотдачи.

Шаг 2: Удалите старые лампы

Вы можете проконсультироваться с руководством по эксплуатации, чтобы убедиться, что нет никаких подробностей, которым нужно следовать с вашим конкретным автомобилем. В большинстве случаев вам просто нужно будет выполнить несколько шагов, приведенных ниже.

• Снимите капюшон.
• Удалите купол из розетки.
• Снимите защитный резиновый кожух с фары.
• Отсоедините пружину, фиксирующую лампу в корпусе.
• Осторожно вытащите лампочку.

Шаг 3. Вставьте светодиодный индикатор

Ваш светодиодный комплект, скорее всего, будет поставляться с круглым адаптером, который поможет вам удерживать лампу на месте. Вставьте адаптер и зацепите его за пружину. Затем вставьте светодиодную лампу и поверните ее, чтобы зафиксировать в корпусе.

Шаг 4: Закройте светодиодную лампу

Этот следующий шаг может быть немного сложным, в зависимости от вашего автомобиля. В некоторых случаях вы не сможете снова надеть резиновую крышку. Обычно это происходит, если светодиодная лампа имеет большой цоколь.Если вы можете закрыть свет резиновым кожухом, возможно, вам придется вырезать отверстие, чтобы оно соответствовало большему размеру. Если это не сработает, возможно, вам придется купить другое покрытие, побольше.

Если вы покупаете другую крышку, убедитесь, что она правильно подходит к радиатору, чтобы избежать плавления. Радиатор может довольно быстро нагреться, поэтому он не должен касаться резины или пластмассы, иначе они могут расплавиться. Вы также должны убедиться, что при надевании крышки радиатор также не соприкасается с какими-либо чувствительными компонентами, так как это может повлиять на работу вашего автомобиля.

Шаг 5: Подключите лампочки к розетке

Этот шаг будет намного проще, чем предыдущий, поскольку большинство лампочек подключаются по принципу «plug-and-play». Для питания устройства вам нужно будет подключить лампочку к розетке, от которой вы отключили предыдущий свет.

Шаг 6: Проверьте свои фары

Включите фары, чтобы убедиться, что все работает, а лучи и уровень интенсивности света соответствуют вашим ожиданиям.

Шаг 7: Проверьте ваши соединения

Перед тем, как закрыть кожух, осмотрите все соединения, чтобы убедиться, что вся проводка на месте, а ваш радиатор не находится близко к каким-либо компонентам, на которые это может повлиять. .

Шаг 8: Очистите ваши фары

Теперь, когда работа сделана, самое время очистить крышки ваших фар, чтобы вы могли получить наилучшее проецирование света от ваших новых ламп.

Светодиодные фонари — отличный способ украсить вашу поездку и улучшить внешний вид вашего автомобиля. Выбрав правильный размер и нить накаливания, вы сможете установить светодиодные светильники за несколько простых шагов.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Единственный недостаток светодиодных фонарей на вашем автомобиле

Breadcrumb Trail Links

1. Новые автомобили
2. Техническое обслуживание

Они потребляют гораздо меньше энергии и их легче упаковать, но им также нужно больше внимания в одной области

Автор статья:

Брайан Тернер

Дата публикации:

21 декабря 2017 г. • 13 ноября 2020 г. • 3 минуты чтения • Присоединяйтесь к разговору BMW X5 2015 года.

Содержание статьи

Потребители имеют полное право ожидать, что достижения в области дизайна, разработки и технологий транспортных средств будут продвигаться и внедряться для повышения функциональности, безопасности и удовольствия от вождения. Но бесчисленные автомобильные блоги, чаты с водителями и письма неудовлетворенных владельцев автомобилестроителям часто развеивают это восприятие. Отличным примером является все более широкое использование светодиодов (светоизлучающих диодов) для освещения экстерьера наших аттракционов.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Автомобильные дизайнеры и инженеры обращаются к этим маленьким светящимся чудесам, чтобы позволить им создавать лампы нового стиля, дополняющие гладкие и / или агрессивные формы экстерьера. Со светодиодами фары больше не должны быть большими неаэродинамическими громоздкими объемами, которые разбивают линии кузова и капота. Задние фонари также могут иметь неслыханные формы и вписываться в ниши уникальной формы при вертикальном, диагональном или горизонтальном расположении. Они упрощают создание самовыравнивающихся или управляемых рулевыми лампами для менее дорогих автомобилей.

Приносим свои извинения, но это видео не удалось загрузить.

Единственный недостаток светодиодных фонарей на вашем автомобиле Назад к видео

Подробнее по этой теме

1. В целях безопасности замените перегоревшую лампу уже

И, конечно же, их способность к энергосбережению помогает снизить расход топлива . Да, чем больше электроэнергии требуется автомобилю от генератора переменного тока, тем труднее его физически вращать и тем больше топлива требуется двигателю для его работы.Замена ламп накаливания на светодиоды не обязательно существенно повлияет на экономию топлива, но с учетом того, что производители автомобилей стремятся соблюдать все более жесткие государственные стандарты по расходу топлива, каждая мелочь имеет значение.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Автомобили — не первая группа компаний, столкнувшаяся с вторжением светодиодов. Рассмотрите возможность использования в домашних и городских условиях. Средняя освещенная транспортная развязка, оснащенная лампами накаливания, может потреблять до эквивалента того же количества электроэнергии, что и 2.5 домов в Канаде ежегодно и полный переход на светодиоды (осуществленный в бесчисленных городах по всему миру) могут обеспечить такое же освещение примерно для 10 процентов от этого количества.

Но одним из основных недостатков, с которыми столкнулись светофоры и транспортные средства со светодиодами, является отсутствие тепла. В то время как драйверы светодиодов, установленные на фарах транспортных средств, могут выделять достаточно тепла, для которого требуются охлаждающие вентиляторы, небольшая часть этой энергии попадает на линзы, где она может помочь растопить снег и лед. К счастью, поток воздуха над этими лампами помогает сохранять чистоту зимой.То же самое, конечно, нельзя сказать о задних фонарях. Во время движения по заснеженным дорогам смотрите на автомобили впереди вас, когда их шины забирают достаточное количество белого вещества. Если эти водители достаточно умны, чтобы включить все внешние фары, автомобили, оснащенные лампами накаливания, будут показывать вам ярко-прозрачные красные линзы (если они не покрыты солью), в то время как большая часть светодиодов будет белого цвета со снегом. и почти совершенно бесполезен.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Дизайнеры светофоров создали маленькие металлические колпачки над каждой лампой, чтобы специально использовать преимущества преобладающего ветра, чтобы помочь сфокусировать и направить движение воздуха, чтобы сдуть снег с линз. Но даже у них есть свои пределы в случаях ледяного дождя. Может быть, автодизайнерам пора взглянуть на аэродинамику своих творений. Чтобы быть в безопасности во время вождения зимой со светодиодными лампами (независимо от времени суток, условий освещения или видимости), убедитесь, что все ваши внешние фонари включены (конечно, это относится и к не светодиодным лампам) и очищены от снега. или лед.Это может означать, что время от времени нужно останавливаться, чтобы быстро протереть их щеткой для снега, но если вы находитесь в плотном пробке посреди снежного шквала, это небольшое неудобство станет гораздо лучшей альтернативой заднему ходу. Если вы хотите узнать, оснащена ли ваша поездка лампами накаливания или светодиодами, включите внешние фонари, когда она припаркована на подъездной дорожке и на ней есть пыль от снега. Через несколько минут вы получите ответ.

Поделитесь этой статьей в своей социальной сети

Driving.CA’s Blind-Spot Monitor

Подпишитесь на рассылку новостей Driving.ca Blind-Spot Monitor по средам и субботам

Нажимая на кнопку подписки, вы соглашаетесь на получение вышеуказанного информационного бюллетеня от Postmedia Network Inc. нажав на ссылку отказа от подписки внизу наших писем. Postmedia Network Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Спасибо за регистрацию!

Приветственное письмо уже готово.Если вы его не видите, проверьте папку нежелательной почты.

Следующий выпуск «Монитора слепых зон» Driving.ca скоро будет в вашем почтовом ящике.

Комментарии

Postmedia стремится поддерживать живой, но гражданский форум для обсуждения и поощрять всех читателей делиться своим мнением о наших статьях. На модерацию комментариев может потребоваться до часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными.Мы включили уведомления по электронной почте — теперь вы получите электронное письмо, если получите ответ на свой комментарий, есть обновление в цепочке комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, следит за комментариями. Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.

Как установить светодиодные фонари в автомобиле

После вспышки COVID-19 у людей появилось больше свободного времени, чтобы заняться хобби или поработать над проектом. При этом сейчас идеальное время для завершения тех апгрейдов транспортного средства, на которые у вас не было времени в прошлом.Это включает в себя установку светодиодных фонарей в вашем автомобиле, чтобы добавить больше стиля и цвета.

Собери свои припасы

Большинство комплектов светодиодного освещения поставляются со всем необходимым с точки зрения материалов, включая световые полосы, шнуры и пульты дистанционного управления. По нашему мнению, лучшие светодиодные фонари — это те, которые предлагают градиент цвета или меняют цвет в зависимости от музыки.

Для работы вам также понадобятся различные другие инструменты и материалы. Это может быть клей, изолента, стяжки и / или липучки.

Выберите ваше местоположение

Для достижения наилучших результатов вы хотите выбрать место, где светодиодные полосы будут видны только при включении. Это означает под приборной панелью, под сиденьями или на потолке. Но самое лучшее в этом процессе — это то, что это ваша машина, поэтому проявите творческий подход и поместите ее куда угодно.

Крепление светодиодных лент

Перед тем, как навсегда закрепить световые полосы на автомобиле, всегда рекомендуется временно проверить место с помощью ленты.Это позволит вам увидеть, как будут выглядеть светодиодные фонари, и внести необходимые коррективы, пока не стало слишком поздно.

После того, как вы определились с местом крепления полосок, нанесите суперклей и положите полосу на поверхность. Удерживайте полоску на месте, пока клей полностью не высохнет.

Другой вариант — использовать липучки для крепления лент. Это позволит вам быстро и легко снять или заменить светодиодные ленты.

После того, как вы успешно установили ленты, используйте стяжки, чтобы закрепить оголенные шнуры на проводах автомобиля.Это убережет светодиодные шнуры от дороги во время путешествия, чтобы предотвратить несчастные случаи.

Вставной источник питания

Большинство комплектов светодиодных фонарей поставляются в комплекте с подключаемым блоком питания, как зарядное устройство для телефона или прикуриватель. Но многие люди выбирают долгосрочное решение, которое включает в себя проводку для включения и выключения света с помощью замка зажигания. Это означает, что каждый раз, когда вы включаете машину, включается свет, подобно тому, как работает автомобильное радио.

Если вы заинтересованы в том, чтобы ваши светодиодные фонари были подключены жестко, обратитесь к квалифицированному специалисту в любом из наших офисов Trick Truck.

Trick Trucks ответит на все вопросы по уходу за автомобилем

Если вы хотите улучшить свой автомобиль, приходите к нам в Trick Trucks. Мы рады убедиться, что ваш грузовик находится в отличном состоянии и выглядит свежим круглый год.

У нас более сорока лет опыта, так что мы ничего не видели.

Позвоните нам по телефону 1-866-60-TRICK или посетите нас онлайн.

Подпишитесь на нас на Facebook, Flickr, Twitter, чтобы быть в курсе наших новейших проектов и черпать вдохновение для своего следующего.

Со светодиодными лампами автопроизводители открывают всю дорогу, которую мы не можем увидеть

Производители видят, что другие технологии, в конечном итоге, создают еще более эффективное, привлекательное и безопасное освещение. Opel находится на ранних этапах тестирования фар, которые будут реагировать на движения глаз водителя, которые отслеживаются камерой в автомобиле. Алгоритмы и внешние камеры гарантируют, что диаграмма направленности и направление луча не будут меняться каждый раз, когда водители смотрят на рекламные щиты или на свои ноги. Система не будет доступна как минимум пять лет, мисс.- сказал Борнессер.

Audi представляет себе время, когда фары смогут проецировать узоры, такие как пешеходная дорожка на дороге, чтобы помочь пешеходу перейти темную улицу, или линии слева и справа от транспортного средства, когда оно проезжает через зону строительства, По словам Берлитца, это позволяет водителю лучше представить себе размер проезжей части дороги.

И хотя светодиодные лампы перекочевали в заднюю часть автомобиля, создавая яркие полосы стоп-сигналов, поворотников и задних фонарей, которые загораются почти мгновенно, производители и дизайнеры автомобилей очарованы возможностями технологии OLED или органических светодиодов.

Светильник OLED может быть изготовлен из тонких листов, что дает дизайнерам возможность размещать свет в любом месте кузова автомобиля. А поскольку источники света OLED занимают так мало места, пространство в автомобиле можно освободить для других целей или для создания других форм.

Тем не менее, использование OLED-источников света еще не наступило, потому что технология находится в тупике из-за низкой светоотдачи и высокой стоимости в настоящее время.

Чтобы побудить Национальную администрацию безопасности дорожного движения изменить свои правила в отношении матричного дальнего света, Общество автомобильных инженеров уже более года работает над созданием набора стандартов, которые государственное агентство затем могло бы использовать в качестве основы для правил: внесение изменений.В прошлом году Audi привезла европейскую версию своего седана A8 в Соединенные Штаты, чтобы продемонстрировать свои технологии правительственным чиновникам.

Но утверждение, если оно произойдет, скорее всего, займет годы, говорят официальные лица, потому что изменение американских правил освещения — сложный и медленный процесс, включающий тестирование, общественные комментарии и разработку правил. После утверждения производители должны внести изменения в свои производственные графики.

«Мы ищем способы внести поправки в стандарты освещения, чтобы системы обеспечивали еще лучшее освещение», — сказал Гордон Троубридж, представитель агентства.«Это утомительный и трудоемкий процесс. У нас есть обязательство, чтобы правительство США не действовало опрометчиво ».

Что мне нужно знать об установке светодиодных ламп в мой автомобиль?

Светодиодные фонари — будущее освещения

Поскольку все больше и больше автопроизводителей устанавливают светодиодные (светоизлучающие диоды) лампы в новые автомобили в качестве стандартного оборудования, легко понять, что за светодиодами будущее автомобильного освещения. И не зря.

Светодиоды представляют собой транзисторы, покрытые подложкой, которая излучает свет при подаче тока.Благодаря динамике конструкции светодиоды создают большую светоотдачу на ватт, чем традиционные лампы накаливания, при этом потребляя лишь небольшую часть потребляемой электроэнергии. Светодиоды не тратят энергию, создавая ненужную тепловую энергию, поэтому они относительно холодные на ощупь. И, в отличие от традиционных лампочек, во время использования нет нити накала, которая могла бы сгореть.

Поскольку светодиоды чрезвычайно устойчивы к вибрации и поставляются в герметичных влагонепроницаемых корпусах, они обычно служат до 50 000 часов вместо примерно 2 000 часов, которые мы привыкли считать нормальным сроком службы.Это означает, что светодиоды могут легко прослужить весь срок службы после установки. Устранены проблемы с частой заменой лампочек и штрафы от полиции за неработающие фары. Трудно сделать более разумную покупку, чем эта, когда дело доходит до автомобильных запчастей, которые добавляют экстремальный уровень стиля и функциональности.

После того, как вы решили сделать решительный шаг и перейти на светодиодные лампы, мы упростили поиск лампочек для любого положения освещения. Давайте посмотрим, что вам нужно знать.

Большинство светодиодных лампочек устанавливаются по принципу Plug-and-Play

Мы предлагаем сменные светодиодные лампы практически для каждого внешнего освещения вашего автомобиля: фары, задние фонари, стоп-сигналы, боковые габаритные огни, указатели поворота, противотуманные фары, дневной ход фары (ДХО), фары заднего хода и прочее.И не забывайте свой интерьер: плафоны, дверные фонари, дополнительные фонари, фонари для карты, фонари для перчаточных ящиков и фонари комбинации приборов — все это можно заменить на светодиодные лампы.

Помимо выбора расположения лампочек для начала, вам необходимо знать правильный «размер» или количество лампочек. К счастью, индустрия освещения стандартизировала это, поэтому можно с уверенностью сказать, что для большинства легковых и грузовых автомобилей, построенных за последние 50 лет, у нас есть лампы. .

На веб-сайте CARiD мы делаем еще один шаг вперед и делаем его очень простым для вас.Все, что вам нужно сделать, это подключить ваш год, марку и модель, и список ламп, которые подходят вашему автомобилю, будет показан в результатах поиска продукта. Имейте в виду, что в очень небольшом проценте случаев фабрика могла использовать одну из двух ламп разных размеров, и мы это называем. В таком случае просто снимите указанную лампу (вам все равно нужно это сделать, чтобы заменить ее) и запишите ее размер. .

Большинство ламп продаются индивидуально. Если вы собираетесь заменить их парой, обязательно измените количество на «2» в корзине..

Светодиодные лампы

доступны в разных цветах

Следующее решение, которое вам нужно будет принять, — какой цвет получить, поскольку светодиоды доступны в различных цветах. Для объектива с цветным внешним видом у вас есть выбор между белой лампой или лампой того же цвета, что и линза. Если у вас прозрачные линзы, вы должны использовать лампу соответствующего цвета, как того требует закон (например, красный для стоп-сигналов и задних фонарей).

Как всегда, мы упорно работаем, чтобы упростить для вас этот процесс. Вы увидите это меню в левой части экрана.Выберите цвет (или цвета) по вашему выбору, и отображаемые продукты будут представлены в результатах.

Для светодиодных указателей поворота могут потребоваться резисторы

Если вы заменяете передние и задние лампы указателей поворота на светодиодные, имейте в виду, что во многих автомобилях используется мигалка, предназначенная для работы с лампами накаливания. При замене ламп накаливания на светодиоды может возникнуть проблема: указатели поворота мигают слишком быстро, это состояние известно как «гипер-мигание».

Светодиодные лампы имеют меньшее сопротивление, что сигнализирует о неисправности лампы.В таком случае решение простое и доступное: приобретите набор легко устанавливаемых резисторов. Резисторы вводят в заблуждение мигалку, воссоздая надлежащее сопротивление, и после установки лампочки указателей поворота мигают с правильной частотой.

Светодиодные резисторы указателей поворота.

В поле «Параметры продукта» вам часто будет предлагаться вариант приобретения резистора, подходящего к лампочке. В остальных случаях в лампу может входить резистор при покупке.

У нас самый широкий ассортимент брендов

После того, как вы укажете год, марку и модель своей поездки на веб-сайте, вы найдете светодиодные лампы от всех ведущих производителей, включая, помимо прочего, Люмен, Putco, XKGlow, Oracle Lighting, Philips и Сильвания и другие.Что бы вы ни выбрали, вам гарантировано высочайшее качество, самый яркий свет и лучшая посадка.

Да, заменить светодиодные лампы на заводские светильники очень просто. Однако, если вы хотите увидеть несколько стильных осветительных устройств индивидуальной конструкции, которые также включают светодиоды, мы приглашаем вас прочитать наши статьи по теме, в которых более подробно рассматриваются сборки светодиодных фар. лампочки преобразования фар, задние фонари и фары днища. А если у вас возникнут вопросы, звоните нам семь дней в неделю!

28 мая 2012 г.

Как установить светодиодные фонари на внешней стороне автомобиля?

Какой классный родитель! Я уверен, вашим детям это понравится.Процесс установки светодиодных фонарей на экстерьере вашего автомобиля на удивление прост. Большинство комплектов светодиодных автомобильных лент уже содержат все необходимое!

Но прежде чем начать, не забудьте сначала проверить под автомобилем, достаточно ли места для безопасного и аккуратного крепления светодиодных лент. Ищите:

• Кронштейны
• Болты
• Маленькие отверстия

После подтверждения, что в вашем автомобиле достаточно места, убедитесь, что у вас есть следующие материалы:

• Светодиодные полосы
• Застежки-молнии
• Двусторонние лента
• Удлинители
• Кусачки

А теперь перейдем к самому интересному!

1. Начните с , поместив полосу под автомобиль , а затем надежно закрепите ее стяжками.Используйте стяжки для через каждые 12 дюймов светофора , чтобы прикрепить его к автомобилю. Вы также можете использовать двусторонний скотч для дополнительной фиксации.
2. Проложите четыре провода до моторного отсека и подключите их к модульной коробке. Если проводка на заднем бампере недостаточно длинна для подключения к передней части, используйте удлинительные провода , которые идут в комплекте со стандартной светодиодной лентой.
3. Из коробки модуля, прикрепите красный провод к плюсу автомобильного аккумулятора, а черный провод к минусу автомобильного аккумулятора.
4. Поместите модульную коробку рядом с автомобильным аккумулятором , но на дальше от двигателя. Кроме того, убедитесь, что место всегда на сухо .

И вот, теперь вы можете отправиться в круиз на своей новой милой поездке!

Но прежде чем вы уедете навстречу красочному закату, имейте в виду, что страховые компании , а не возмещают ущерб, нанесенный модификациям автомобиля, включая светодиодные фонари (к сожалению).

Если вам интересно, что покрывает ваша страховка и как модификация транспортного средства может повлиять на это, загрузите приложение Jerry.Дружелюбные агенты Джерри ответят на ваши вопросы и посоветуют лучшие варианты покрытия. И вы можете отправлять им текстовые сообщения прямо через приложение.
