Как проверить обмотку генератора

Для проверки генераторной установки и поиска неисправности достаточно иметь омметр. Однако более точную информацию об обмоточных узлах можно получить, применяя специальные приборы, которые осуществляют поиск неисправности в обмотках методом сравнения их параметров с заведомо годной обмоткой. Они годны для дефектовки как обмоток статора, так и возбуждения.

Проверьте обмотку ротора. Для этого включите омметр на измерение сопротивления обмотки, и поднесите его выводы к кольцам ротора. Сопротивление исправного ротора при напряжении 14 В находится в пределах:у генераторов, которые работают с регуляторами напряжения, рассчитанными на максимальную силу тока 3,5—4,0 А — 3-5 Ом, у работающих с регуляторами напряжения, которые рассчитаны на силу тока 5 А — 2,5—3 Ом.Если прибор показал бесконечно большое сопротивление, это значит, что цепь обмотки возбуждения разорвана. Обычно это происходит в месте пайки выводов обмотки к кольцам, при сгорании обмотки или при проворачивании каркаса с обмоткой возбуждения на полувтулках полюсных половин. Также об этом говорит и потемнение, а также и осыпание ее изоляции, что можно обнаружить визуально. Данная неисправность приводит к межвитковому замыканию в обмотке, что сопровождается уменьшением общего сопротивления.Определить частичное межвитковое замыкание, когда сопротивление обмоток изменяется мало, можно только специальным прибором, например ПДО-1. При этом происходит сравнение данной обмотки с заведомо исправной. Обмотку возбуждения бесконтактных генераторов (ГА2, 955.3701) проверяют омметром, выводные концы которого подсоединяются непосредственно к выводам обмотки. Затем проверьте отсутствие у нее замыкания на массу. Для этого следует один вывод омметра поднести к его клюву, другой — к любому кольцу ротора, а у бесконтактных генераторов — к втулке индуктора и любому выводу обмотки. Исправная обмотка должна показать разрыв на омметре, т.е. бесконечно большое сопротивление.

Проверьте обмотки статора. Для этого подсоедините концы омметра к одному из выводов обмотки и пакету железа, т. е. проверьте замыкание на «массу». Прибор у исправной обмотки должен показать разрыв цепи. Проверьте межвитковое замыкание в обмотках статора. Дляэтого измерьте сопротивление отдельных фаз и сравните полученные результаты между собой, разница не должна быть больше 10%. Сопротивление фазы составляет доли Ом, поэтому для этого требуются высокоточные приборы измерения.Полную информацию о состоянии обмоток генератора может предоставить прибор ПДО-1, подключенный к выводам трех фаз. Когда фазы идентичны, то на экране наблюдается одна осциллографическая кривая, если нет (из-за межвиткового замыкания в фазе) то кривых две. Замер следует повторить, предварительно поменяв фазы местами. Тем самым можно найти и неодинаковость фаз, например, разное количество витков в них, которое может возникнуть после перемотки статора. Обрыв фазы проверяйте омметром, поочередно подсоединяя его к нулевой точке и к выводу каждой фазы.

Как поменять свечи в машине	Как включать поворотники	Как разобрать багажник
Как заменить термостат на ВАЗ 2114	Как настроить магнитолу	Как работает система охлаждения ВАЗ 2110

проверка генератора

Проверка генератора может потребоваться при загорании контрольной лампы заряда аккумулятора на панели приборов, и это означает, что пропала зарядка батареи. Каждому водителю полезно знать способы проверки генератора и его деталей, которые будут подробно описаны в этой статье.

Отсутствие заряда аккумуляторной батареи может происходить не только по вине генератора, а например из-за выхода из строя реле регулятора. И прежде чем проверять генератор, следует вначале убедиться в исправности реле регулятора.

Как проверить исправность реле регуляторов разных типов я подробно написал вот в этой статье. А об устройстве генератора и его основных неисправностях можно почитать вот тут. Генератор и исправность его некоторых деталей можно проверить без разборки генератора или с разборкой и способы проверки будут описаны ниже.

Если же при проверке будут выявлены какие то неисправности генератора, то устранить их можно будет как описано вот в этой статье, про ремонт генератора.

Проверка генератора по частям.

Проверка статора генератора. Статор генератора проверяется отдельно после разборки генератора. Все выводы статора должны быть отсоединены от диодов (вентилей) выпрямительного блока.

Сначала визуально убедитесь, что лаковая изоляция проводов обмотки статора не имеет следов перегрева (а тем более оплавления), который может произойти при коротком замыкании в вентилях выпрямителя. Статор со следами оплавления изоляции следует заменить.

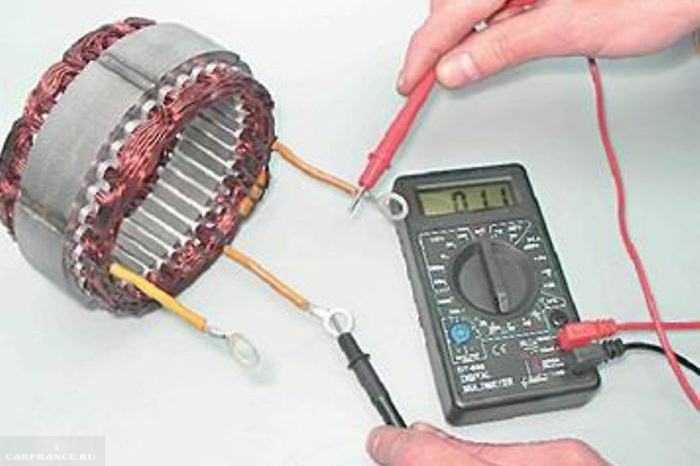

Включите мультиметр (тестер) в режим измерения сопротивления (омметра) и проверьте с помощью омметра (или контрольной лампочки и батареи) нет ли обрывов в обмотке статора и не замкнуты витки обмотки на массу.

Сопротивление между выводами обмоток статора большинства генераторов проверяем подключив щупы поочерёдно к выводам обмоток (как на рисунке Б) и оно составляет примерно 0,2 Ома, а между выводом любой обмотки и общим (нулевым) выводом примерно 0,3 Ома.

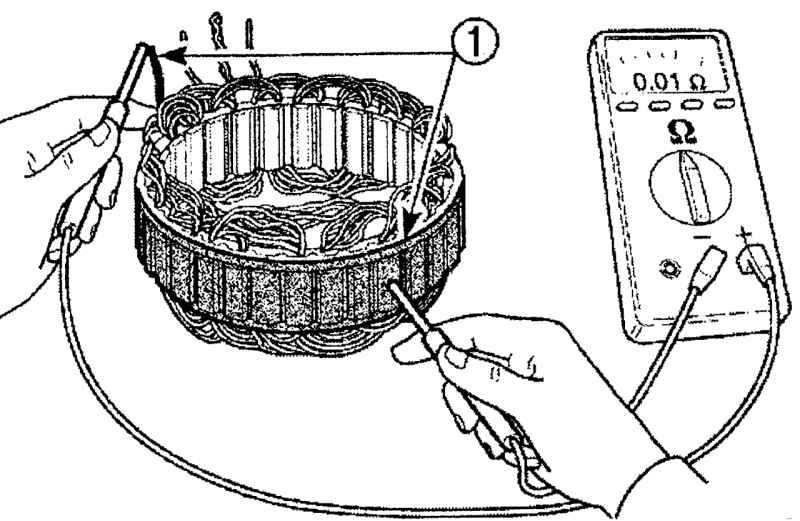

Так же следует проверить не коротит ли обмотка на массу (как на рисунке А ), подсоединив один из щупов тестера к корпусу статора, а второй щуп поочерёдно к каждому выводу обмотки.

В этом случае, если тестер выставленный в режим зуммера зазвонит, то обмотка коротит на корпус и статор следует заменить. Хотя бывает полезно внимательно осмотреть обмотку, возможно один из проводов обмотки где то с краю касается железа и его следует лишь немного отогнуть и покрыть изоляционным лаком (если лак протёрт). Но часто бывает, что обмотка коротит там где визуально не видно и устранить короткое замыкание не так то просто.

Проверка ротора генератора, его обмотки возбуждения. Обмотку возбуждения ротора можно проверить даже не снимая генератор с автомобиля, а сняв только лишь реле регулятор с щёткодержателем и подсоединив щупы тестера к контактным кольцам через отверстие для щёткодержателя. Но гораздо удобнее прозвонить ротор отдельно от генератора.

Подсоединяем щупы тестера выставленного в режим омметра (или провода контрольной лампы) к контактным кольцам ротора (см. рисунок А), при этом омметр должен показать сопротивление в пределах 2,5 — 5 Ом (на большинстве моделей мощностью от 500 до 1200 ватт).

Если сопротивление меньше положенного, то возможно межвитковое замыкание, если больше положенного, то значит плохое соединение выводов обмотки с контактными кольцами. Ну а если омметр вообще не показал никакого сопротивления, то значит в обмотке ротора обрыв.

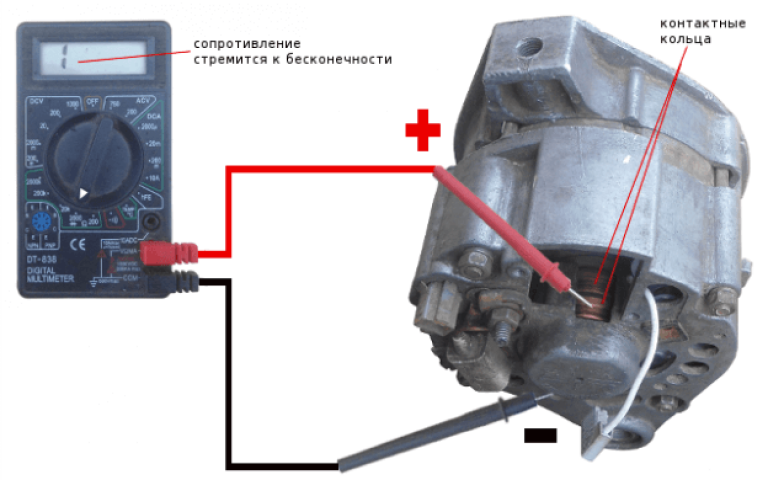

На рисунке Б показана проверка обмотки ротора (не коротит ли она на массу). При этом один из щупов тестера подсоединяем к контактному кольцу (по очереди), а второй к корпусу ротора. Тестер выставляем в режим зуммера и он не должен звенеть. Если же при такой проверке обмотка будет прозваниваться (зуммер пищит) то значит обмотка ротора коротит на массу.

Проверка выпрямительного блока (диодного моста). Сначала напомню, что исправный диод (вентиль) пропускает электрический ток только в одном направлении. А неисправный диод может вообще не пропускать ток (обрыв цепи) или пропускает ток в обоих направлениях (короткое замыкание).

При выходе из строя одного из диодов выпрямителя, как правило заменяют весь блок, так как диоды впрессованы в алюминиевую пластину подковы блока и заменить неисправный диод не так то просто. Короткое замыкание диодов выпрямителя можно проверить даже не снимая генератор с машины.

Следует только предварительно отсоединить провода от аккумуляторной батареи и генератора.

Ещё следует отсоединить вывод Б регулятора от клеммы под номером 30 генератора и провод от вывода В реле регулятора. Проверку производим с помощью омметра, или контрольной лампочки.

Следует учесть, что с целью упрощения крепления деталей выпрямительного блока, три диода имеют на корпусе плюс выпрямленного напряжения. Эти три диода положительные и они запрессованы в одну из двух алюминиевых пластин выпрямителя, которая соединена с тридцатым (30) выводом генератора.

Другие три диода отрицательные и они имеют на корпусе минус выпрямленного напряжения. Эти три отрицательных диода запрессованы во вторую пластину выпрямителя, которая соединена с минусом (массой).

Проверка одновременно и положительных и отрицательных диодов

Сначала проверяем нет ли замыкания одновременно в положительных и отрицательных диодах (рисунок А слева). Для этого плюс аккумулятора через лампочку подсоединяем к выводу 30 генератора, а минус батареи к корпусу генератора.

Если при таком подсоединении лампочка горит, то и положительные и отрицательные диоды имеют короткое замыкание.





Схема проверки отрицательных диодов выпрямителя

Короткое замыкание отрицательных диодов (рисунок Б) проверяем соединив плюс аккумулятора через лампочку с изолированным от корпуса выводом одного из проверяемых диодов, а минус от батареи подсоединяем  к корпусу генератора. Если при таком подключении лампочка горит, то это означает короткое замыкание в одном или в нескольких отрицательных диодах.

Ещё следует учесть, что горение лампочки при таком подключении может означать замыкание витков обмотки статора на корпус генератора. Но такая неисправность бывает реже, чем короткое замыкание диодов.

Схема проверки положительных диодов выпрямителя

Чтобы проверить короткое замыкание в положительных диодах (рисунок В), плюс от аккумулятора через лампочку подсоединяем к выводу 30 генератора, а минус от батареи подключаем опять же к одному из изолированных от корпуса выводов одного из проверяемых диодов (см. рисунок).

Если лампочка при таком подключении горит, то это означает короткое замыкание одного или нескольких положительных диодов выпрямителя.

Обрыв (пробой) в диодах без разборки генератора можно выявить или с помощью осциллографа, или при проверке генератора на стенде, по снижению величины отдаваемого тока (примерно на 20 — 30%). О проверке генератора осциллографом и с помощью стенда будет описано ниже.

Проверку исправности диодов можно осуществить с помощью мультиметра, выставленного в режим омметра. Один щуп подсоединяем к плюсовой пластине, а вторым щупом поочерёдно касаемся выводов трёх диодов, которые запрессованы в эту пластину. Затем меняем щупы омметра местами.

При такой проверке диоды должны иметь проводимость (омметр покажет какое то сопротивление) только в одном направлении, а в другом нет. Точно так же проверяются и отрицательные диоды, только один из щупов уже подсоединяем к отрицательной пластине, а второй щуп поочерёдно подсоединяем к выводам отрицательных диодов. Проводимость отрицательных диодов должна быть только в одном направлении.

Если сопротивление равно нулю, то диод пробит. Отсутствие сопротивления при подключении с разных сторон тоже подтверждает то, что диод вышел из строя (пробит). Неисправность одного из диодов как правило подтверждается постоянным недозарядом аккумуляторной батареи.

Наглядно посмотреть, как проверить с помощью мультиметра (тестера) диоды, ротор, статор и регулятор напряжения можно в видеоролике под статьёй.

Проверка дополнительных диодов. На более современных вазовских машинах и почти на всех иномарках, кроме основных имеются ещё и дополнительные диоды.

Короткое замыкание дополнительных диодов можно проверить не снимая генератор с машины и не разбирая его. Перед проверкой (так же как при проверке выпрямителя) следует отсоединить провода от батареи и от генератора и провод от вывода В реле регулятора напряжения.

Следует всё подключить как на рисунке слева, то есть плюсовой провод от батареи подключаем через 12-ти вольтовую лампочку (1 — 3 вт) к выводу 61 генератора, а минус от батареи к одному из винтов крепления выпрямителя. Если при таком подключении лампочка горит, то в одном из дополнительных диодов произошло короткое замыкание.

Выявить какой из диодов вышел из строя можно только демонтировав выпрямитель и отдельно проверяя каждый диод с помощью тестера, как было описано выше. Пробой (обрыв) в дополнительных диодах можно обнаружить с помощью вольтметра, по напряжению ниже 14 вольт на клемме 61 при вращении ротора генератора на средних оборотах.

Так же обрыв в дополнительных диодах можно выявить с помощью осциллографа (разумеется если он есть), по искажению кривой напряжения на клемме 61.

Проверка щёток и контактных колец. Щётки и контактные кольца проверяются визуально. Контактные кольца не должны иметь заметной (ступенчатой) выработки, а так же рисок, царапин, чёрного налёта. Иначе контакт щёток с кольцами будет плохим, щётки будут быстро стираться и будет много угольной пыли.

Как привести контактные кольца в порядок я описал в статье ремонт генератора, ссылка на статью выше в тексте.  Ну а как проверить щётки генератора и как их заменить, подробно описано вот тут.

Проверка генератора с помощью стенда

.

Проверка на стенде позволяет наиболее точно определить исправность генератора и соответствие его характеристик номинальным. Чтобы собрать стенд, потребуется закрепить электродвигатель с шкивом на сваренной рамке из уголка (или профильной трубы), затем закрепить генератор на той же рамке так, чтобы шкив электродвигателя вращал шкив генератора с помощью ремня.

Ещё потребуется реостат 4 (см. схему подключения слева) вольтметр 3, контрольная 12-ти вольтовая лампочка (3 вт) 1, амперметр 5, выключатель 6, ну и автомобильный аккумулятор 7 (сам генератор под цифрой 2 на рисунке). Всё подключается согласно схемы на рисунке.

Перед проверкой генератора следует очистить контактные кольца генератора от налёта, а щётки должны быть хорошо притёрты по форме к контактным кольцам. После подключения всех комплектующих стенда согласно рисунку, включаем электродвигатель и реостатом 4 устанавливаем на выходе генератора напряжение равное 13 вольт. Затем доводим обороты ротора генератора до 5000 об/мин.

При таких оборотах даём поработать генератору не менее двух минут, затем замеряем силу тока отдачи. У исправного генератора переднеприводных вазов (ВАЗ 2108 — 09) сила тока должна быть не менее 55 ампер. У более мощных генераторов иномарок сила тока отдачи разумеется больше, а сколько точно ампер — это можно уточнить в технических характеристиках конкретного генератора.

1 — генератор, 2 — вольтметр, 3 — контрольная лампочка, 4 — реостат, 5 — амперметр, 6 — выключатель, 7 — аккумуляторная батарея.

Стен для проверки генераторов иномарок практически такой же, только лишь выводы импортных генераторов имеют другие обозначения (D и В+), как на рисунке чуть выше.

Если выяснится, что сила тока меньше положенной, то это говорит о неисправностях в обмотке статора или ротора генератора, или о повреждениях диодов, или о износе контактных колец или щёток. В таком случае потребуется разборка и проверка обмоток и диодов, как было описано выше.

Проверка напряжения на выходе генератора проверяется при оборотах ротора 5000 об/мин. При этом реостатом устанавливаем ток отдачи 15 ампер и замеряем напряжение на выходе генератора. Оно должно быть 14,1±0,5 вольт, при температуре 25±10° в помещении где находится стенд.

Если напряжение имеет другую величину (меньше или больше 14,1±0,5 вольт) то следует заменить реле регулятор новым или заведомо исправным и заново повторить проверку. Если же замена реле не поможет и напряжение всё равно будет отличаться от нормы, значит дело не в реле регуляторе, а в обмотках статора или ротора, или в неисправных диодах выпрямительного блока.

Проверка генератора с помощью электронного осциллографа.

Электронный осциллограф есть далеко не у всех, но он позволяет по форме кривой выпрямленного напряжения быстро и точно проверить исправность генератора и определить характер повреждения. Поэтому есть смысл написать такой способ проверки генератора.

Для проверки следует собрать схему, как показано на рисунке слева. Затем отсоединяем провод общего вывода трёх дополнительных диодов от клеммы В реле регулятора напряжения и обматываем наконечник отсоединённого провода изолентой (чтобы он не коротнул на корпус генератора).

Далее к клемме В подключаем провод от аккумулятора (см. рисунок) через контрольную лампочку 1. Теперь обмотка возбуждения будет питаться только от аккумулятора. Включаем электродвигатель стенда и добиваемся оборотов ротора генератора примерно 1500 — 2000 об/мин. Затем выключателем 6 отключаем аккумулятор от клеммы 30 генератора и с помощью реостата 4 добиваемся тока отдачи в 10 ампер.

Проверяем по осциллографу напряжение на клемме 30 генератора. При исправных диодах выпрямителя и исправной обмотке статора, кривая выпрямленного напряжения имеет форму равномерных зубьев пилы как на рисунке А (см. рисунок чуть ниже).

А — генератор исправен.
Б — диод пробит.
В — обрыв в цепи диода или в обмотке статора.

Если же имеется обрыв или короткое замыкание в диодах выпрямителя или обрыв в обмотке статора, то форма кривой будет с неравномерными зубьями с глубокими впадинами (см. рисунок Б и В).

Когда на клеме 30 проверили и убедились что форма кривой имеет нормальный вид, следует проверить напряжение на штекере 61 или на наконечнике провода, который отсоединён от штекера В реле регулятора. Эти точки являются общим выводом трёх дополнительных диодов, которые питают обмотку возбуждения при работе генератора.

И здесь также форма кривой напряжения должна иметь правильную форму зубьев. Если же форма кривой имеет неправильную форму зубьев, то это говорит о выходе из строя дополнительных диодов.

Ещё о проверке и восстановлении генератора и реле регулятора иномарки можно почитать вот тут.

Ну и напоследок несколько предупреждений, которые важно знать каждому водителю.

• Минусовой провод от аккумулятора всегда должен соединяться с массой, а плюсовой провод подключаться к клеме 30 генератора. Обратное (ошибочное) подключение аккумулятора моментально вызовет повышенный ток через диоды выпрямителя генератора и диоды выйдут из строя.
• Нельзя допускать работу генератора при отсоединённой батарее, так как это вызовет возникновение кратковременных перенапряжений на клемме 30 генератора и это повредит реле регулятор напряжения и другие электронные устройства бортовой сети современного автомобиля.
• Категорически запрещается проверка исправности генератора на искру, даже кратковременным соединением клеммы 30 генератора с массой. При этом через диоды выпрямительного блока протекает большой ток и они выходят из строя. Проверять работоспособность генератора можно только с помощью вольтметра и амперметра.
• Диоды выпрямителя генератора нельзя проверять мегомметром (он имеет слишком большое для диодов напряжение) или напряжением более 12-ти вольт. Так как диоды при такой проверке будут пробиты (произойдёт короткое замыкание).
• Так же запрещается проверка электропроводки машины мегомметром или лампой, запитываемой напряжением более 12-ти вольт. Если же такая проводка необходима, то следует предварительно отсоединить провода от клемм генератора.
• Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением можно только на стенде, но обязательно с отсоединёнными от выпрямителя выводами фазных обмоток.
• При кузовных работах с использованием электросварки, следует обязательно отсоединить провода от всех клемм генератора и аккумулятора.

Вот вроде бы и всё. Конечно же проверка генератора не такое уж простое дело, но при грамотном подходе и наличии соответствующих знаний, вполне возможно выявить любую неисправность и устранить её без помощи автоэлектрика, успехов всем.

Как проверить обмотки генератора

Если вы владелец генератора, вам рано или поздно придется проверять обмотки. В зависимости от вашего испытательного оборудования и опыта, есть несколько различных способов сделать это. В этом сообщении блога мы обсудим, как проверить обмотки генератора и различные методы, и поможем вам выбрать лучший способ проверки ваших обмоток.

В качестве меры предосторожности важно проверить обмотки генератора перед его использованием. Это можно сделать с помощью простого мультиметра. Установив мультиметр в режим непрерывности и прикоснувшись щупами к каждому концу обмотки, вы можете определить, есть ли непрерывная цепь.

Если непрерывности нет, то обмотка, скорее всего, разомкнута и не должна использоваться. Если непрерывность есть, то обмотка, скорее всего, исправна, и можно переходить к использованию генератора.

Что такое обмотки генератора?

Обмотки генератора представляют собой витки проволоки, образующие электромагнит внутри генератора. Эти катушки обычно изготавливаются из меди или алюминия. Движение этих катушек создает электричество, вырабатываемое генератором через магнитное поле.

Если вы когда-нибудь видели, как работает генератор, то могли заметить, что обмотки часто располагаются внутри корпуса генератора. Это потому, что обмотки должны быть защищены от элементов. Обмотки генератора могут быть повреждены, если они подвергаются воздействию влаги, пыли или другого мусора.

Обмотки внутри генератора могут быть повреждены под воздействием тепла. Если они станут слишком горячими, они могут стать хрупкими и сломаться. Чтобы предотвратить это, важно содержать обмотки в чистоте и не засорять их.

Если провода внутри вашего генератора повреждены, он может работать не так хорошо или вообще не работать. Квалифицированный техник может проверить провода, чтобы увидеть, не повреждены ли они.

Типы обмоток генератора:

Существует два типа обмоток генератора: обмотки якоря и обмотки возбуждения.

Обмотки якоря:

Якорь является вращающейся частью генератора, а обмотка возбуждения неподвижна. Чтобы проверить обмотку якоря генератора, сначала отключите от генератора всю нагрузку. Затем откройте дверцу доступа к генератору и осмотрите обмотку на наличие повреждений. Далее с помощью омметра измерьте сопротивление обмотки якоря. Если сопротивление не соответствует нормативам, то обмотку якоря необходимо заменить.

Обмотки возбуждения:

Чтобы проверить обмотку возбуждения генератора, сначала отключите от генератора всю нагрузку. Затем откройте дверцу доступа к генератору и осмотрите обмотку на наличие повреждений. Далее с помощью омметра измерьте сопротивление обмотки возбуждения. Если сопротивление не соответствует техническим характеристикам, то обмотку возбуждения необходимо заменить.

Пошаговый процесс проверки обмоток генератора:

Шаг 1. Изолируйте обмотку.

Чтобы обеспечить точные показания, необходимо сначала изолировать проверяемую обмотку от остальной части генератора. Обычно это делается путем размыкания главного разъединителя генератора и удаления всех подводящих проводов, подключенных к обмотке.

Если вы тестируете обмотку, которая является частью более крупной машины, например статора, вам нужно сначала вынуть ее из машины. Будьте осторожны, чтобы снять электричество с обмотки, прежде чем снимать ее, чтобы не пораниться. Как только он выйдет, вам нужно выяснить, какие части являются терминалами. Существует три распространенных типа обмоток генератора: звезда (звезда), треугольник и зигзаг.

Различие между обмотками «звезда» и «треугольник» заключается в том, что у обмотки «звезда» один конец соединен с землей, а у обмотки «треугольник» и «зигзаг» — нет. Если вы не уверены, с каким типом обмотки имеете дело, проконсультируйтесь с документацией производителя или обратитесь к опытному электрику.

Шаг 2. Проверьте сопротивление обмотки.

Вторым этапом проверки обмотки генератора является измерение ее сопротивления. Опять же, можно использовать цифровой мультиметр, настроенный на шкалу Ом (Ом). Чтобы получить точные показания, вы должны сначала убедиться, что щупы мультиметра имеют хороший контакт с клеммами обмотки.

После установки щупов обратите внимание на показания на дисплее мультиметра. Если оно находится в пределах указанного производителем диапазона, говорят, что обмотка имеет низкое сопротивление и считается исправной. С другой стороны, высокое значение указывает на то, что обмотка имеет высокое сопротивление и может быть повреждена.

Шаг 3. Проверьте изоляцию обмотки.

Третий этап проверки обмотки генератора — проверка изоляции. Это делается путем измерения сопротивления между обмоткой и землей. Изоляция должна быть достаточно высокой, чтобы через нее не протекал значительный ток. Если изоляция повреждена, ее необходимо отремонтировать или заменить.

Еще один способ проверить изоляцию — с помощью мегомметра. Это прибор, который подает высокое напряжение через обмотку и измеряет сопротивление. Опять же, изоляция должна быть достаточно высокой, чтобы через нее не протекал ток.

Этап 4. Проверка целостности обмотки.

Для проверки целостности обмотки используйте мультиметр в режиме сопротивления. Подключите один провод мультиметра к одному концу обмотки, а другой провод к другому концу. Мультиметр покажет низкое значение сопротивления (обычно ниже 1 Ом), если есть непрерывность. И наоборот, если непрерывности нет, мультиметр покажет «разомкнутое» или «бесконечное» значение сопротивления. Если вы получаете обрыв, это говорит об обрыве обмотки, и генератор необходимо будет отремонтировать или заменить.

Если у вас нет мультиметра, вы также можете проверить целостность цепи с помощью батарейки и лампочки. Для этого подключите один вывод батареи к одному концу обмотки, а другой вывод батареи к одному выводу лампы. Затем прикоснитесь другим проводом лампочки к другому концу обмотки. Опять же, если есть непрерывность, лампочка загорится.

Шаг 5. Проверка полярности обмотки.

Это важный тест, который следует проводить с большой осторожностью. Малейшая ошибка, допущенная во время намотки, приведет к неправильным показаниям. Если вы сомневаетесь в правильности показаний, повторите тест. Не пытайтесь интерпретировать результаты самостоятельно, а обратитесь за помощью к квалифицированному специалисту.

Целью данного испытания является определение относительного положения обмотки якоря по отношению к обмотке возбуждения. Фазирование этих двух обмоток даст направление вращения якоря при подаче питания.

Испытание проводится путем подачи постоянного напряжения через реостат на клеммы якоря и измерения результирующей силы тока. Затем напряжение меняют на противоположное и снова производят измерение силы тока. Сравнив два значения силы тока, можно определить направление вращения.

Этап 6. Испытание обмотки без нагрузки:

Это испытание проводится для определения тока намагничивания генератора и напряжения возбуждения. Для проведения этой проверки сначала отключите нагрузку от обмотки. Затем подайте на обмотку постоянное напряжение и измерьте результирующую силу тока.

Напряжение, необходимое для получения заданной силы тока, называется напряжением возбуждения. Ток намагничивания — это сила тока, протекающая через ветер, когда на нем нет нагрузки. Испытание без нагрузки также можно проводить с источником питания переменного тока. В этом случае измеряются среднеквадратичные значения напряжения и тока.

Шаг 7. Испытание обмотки под нагрузкой:

Теперь, когда ваша обмотка изолирована и запитана, пришло время проверить ее под нагрузкой. Это даст вам представление о состоянии вашей обмотки. Хорошим способом проверки обмотки генератора под нагрузкой является использование блока резисторов.

Если у вас нет блока резисторов, вы можете использовать большую катушку индуктивности или конденсатор в качестве нагрузки. Если вы используете индуктор, вам необходимо убедиться, что он способен рассеивать выделяемое тепло. Вы также можете использовать частотно-регулируемый привод (VFD) в качестве нагрузки. ЧРП позволит вам контролировать количество энергии, потребляемой обмоткой.

Советы и предупреждения по проверке обмоток генератора:

Советы:

1. Перед проверкой обмоток генератора внимательно прочитайте инструкции производителя.
2. Перед проверкой обмоток убедитесь, что все детали генератора находятся в хорошем рабочем состоянии.
3. Проверьте генератор при различных условиях нагрузки, чтобы получить точные результаты.
4. При проверке обмоток генератора используйте высококачественный мультиметр.

Предупреждения:

1. Не прикасайтесь к обмоткам генератора во время его работы.
2. Будьте осторожны, чтобы не повредить обмотки генератора при их проверке.
3. Всегда надевайте защитные очки и перчатки при работе с генераторами или рядом с ними.
4. Никогда не используйте генератор без надлежащей вентиляции.

Заключение

Введение: Обмотки генератора являются важной частью генератора. Их необходимо регулярно проверять, чтобы убедиться, что они в хорошем состоянии и работают должным образом. В этом сообщении блога мы обсудим, как проверить обмотки генератора. Первый способ проверки обмоток — измерение сопротивления мультиметром.

Второй способ проверки обмоток — слияние. Следуя этим методам, вы можете проверить состояние обмоток вашего генератора и убедиться, что они работают правильно.

электрогенератор | инструмент | Британика

электрогенератор

Смотреть все СМИ

Ключевые люди:

Чарльз Протеус Стейнмец Рукс Эвелин Белл Кромптон Джон Хопкинсон Сильванус Филлипс Томпсон Эдвард Уэстон

Похожие темы:

магнитогидродинамический генератор энергии термоэмиссионный преобразователь энергии генератор переменного тока генератор постоянного тока возбудитель

Просмотреть весь связанный контент →

Резюме

Прочтите краткий обзор этой темы

электрический генератор , также называемый динамо-машиной , любая машина, которая преобразует механическую энергию в электричество для передачи и распределения по линиям электропередач бытовым, коммерческим и промышленным потребителям. Генераторы также производят электроэнергию, необходимую для автомобилей, самолетов, кораблей и поездов.

Механическая мощность для электрического генератора обычно получается от вращающегося вала и равна крутящему моменту вала, умноженному на вращательную или угловую скорость. Механическая энергия может поступать из ряда источников: гидравлические турбины на плотинах или водопадах; Ветряные турбины; паровые турбины, использующие пар, полученный с использованием тепла от сжигания ископаемого топлива или ядерного деления; газовые турбины, сжигающие газ непосредственно в турбине; или бензиновые и дизельные двигатели. Конструкция и скорость генератора могут значительно различаться в зависимости от характеристик механического первичного двигателя.

Почти все генераторы, используемые для питания электрических сетей, генерируют переменный ток, который меняет полярность с фиксированной частотой (обычно 50 или 60 циклов, или двойных перемен в секунду). Поскольку несколько генераторов подключены к электрической сети, они должны работать на одной частоте для одновременной генерации. Поэтому они известны как синхронные генераторы или, в некоторых случаях, генераторы переменного тока.

Генераторы синхронные

Основной причиной выбора переменного тока для силовых сетей является то, что его постоянное изменение во времени позволяет использовать трансформаторы. Эти устройства преобразуют электроэнергию любого напряжения и силы тока в высокое напряжение и малый ток для передачи на большие расстояния, а затем преобразуют ее в низкое напряжение, подходящее для каждого отдельного потребителя (обычно 120 или 240 вольт для бытовых нужд). Конкретной используемой формой переменного тока является синусоида, которая имеет форму, показанную на рисунке 1. Она была выбрана потому, что это единственная повторяющаяся форма, для которой две волны, смещенные друг от друга во времени, могут быть сложены или вычтены и имеют такая же форма возникает в результате. В идеале тогда все напряжения и токи имеют синусоидальную форму. Синхронный генератор предназначен для воспроизведения этой формы настолько точно, насколько это практически возможно. Это станет очевидным, когда основные компоненты и характеристики такого генератора будут описаны ниже.

Викторина «Британника»

Энергия и ископаемое топливо

От ископаемого топлива и солнечной энергии до электрических чудес Томаса Эдисона и Николы Теслы — мир живет за счет энергии. Используйте свои природные ресурсы и проверьте свои знания об энергии в этой викторине.

Ротор

Простейший синхронный генератор показан в разрезе на рис. 2. Центральный вал ротора соединен с механическим первичным двигателем. Магнитное поле создается проводниками или катушками, намотанными в пазах, прорезанных на поверхности цилиндрического железного ротора. Этот набор катушек, соединенных последовательно, известен как обмотка возбуждения. Положение катушек возбуждения таково, что направленная наружу или радиальная составляющая магнитного поля, создаваемая в воздушном зазоре к статору, примерно синусоидально распределяется по периферии ротора. На рис. 2 плотность поля в воздушном зазоре максимальна снаружи вверху, максимальна внутрь внизу и равна нулю с двух сторон, что приблизительно соответствует синусоидальному распределению.

Статор простейшего генератора на рис. 2 состоит из цилиндрического кольца из железа, обеспечивающего свободный путь для магнитного потока. В этом случае статор содержит только одну катушку, две стороны которой размещены в пазах в железе, а концы соединены вместе изогнутыми проводниками по периферии статора. Катушка обычно состоит из нескольких витков.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

При вращении ротора в обмотке статора индуцируется напряжение. В любой момент величина напряжения пропорциональна скорости, с которой магнитное поле, окружаемое катушкой, меняется со временем, т. е. скорости, с которой магнитное поле проходит две стороны катушки. Следовательно, напряжение будет максимальным в одном направлении, когда ротор повернется на 90° от положения, показанного на рисунке 2, и будет максимальным в противоположном направлении через 180° позже. Форма сигнала напряжения будет приблизительно синусоидальной, показанной на рисунке 1. 9.0003

Конструкция ротора генератора на рис. 2 имеет два полюса, один для магнитного потока, направленного наружу, и соответствующий, для потока, направленного внутрь. В катушке статора индуцируется одна полная синусоида за каждый оборот ротора. Таким образом, частота электрической мощности, измеряемая в герцах (циклах в секунду), равна скорости вращения ротора в оборотах в секунду. Например, чтобы обеспечить подачу электроэнергии с частотой 60 герц, частота вращения первичного двигателя и ротора должна составлять 60 оборотов в секунду или 3600 оборотов в минуту. Это удобная скорость для многих паровых и газовых турбин. Для очень больших турбин такая скорость может быть избыточной по причинам механического напряжения. В этом случае ротор генератора выполнен с четырьмя полюсами, разнесенными на 90°. Напряжение, индуцируемое в катушке статора, расположенной под таким же углом в 90°, будет состоять из двух полных синусоид за один оборот. Требуемая скорость ротора для частоты 60 герц составляет тогда 1800 оборотов в минуту.
