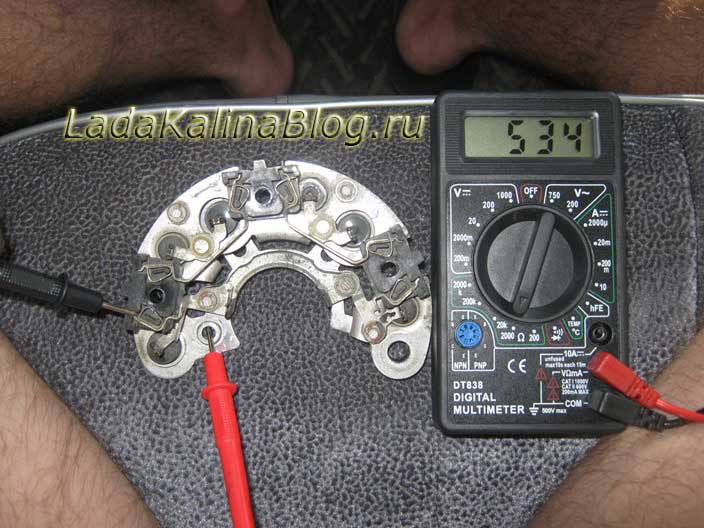

Для определения обрыва в диоде также придется снять диодный мост с генератора.

Стоит отметить, что проверка диодов мультиметром и в меньшей степени лампочкой, при которой диоды проверяются под нагрузкой,  не являются на 100% эффективным методом.

Для этого существуют более точные приборы, такие как осциллограф.

Если диодный мост исправен, то переходим к проверке обмотки статора.
5. Проверяем обмотку статора на обрыв.

Попеременно соединяем щупы мультиметра между всеми тремя выводами обмотки статора.

Рис. 9 «000» — ток проходит по цепи

Звуковой сигнал или загоревшаяся лампа во всех трех случаях говорит нам о целостности обмотки.

6. Проверяем замыкание обмотки статора на «массу».

Соединяем щуп с одним из выводов обмотки, а другой с корпусом генератора. Если сопротивление стремится к бесконечности, отсутствует звуковой сигнал, лампа не горит — замыкание отсутствует.

7. Проверяем обмотку статора на межвитковое замыкание.

Для этого переводим мультиметр в режим измерения сопротивления «200 Ом» и подсоединяем щупы между всеми тремя выводами обмотки статора. Сопротивление должно составлять 0,2-1,2 Ом и быть одинаковым между всеми тремя выводами.

Для проверки обмотки ротора необходимо снять щеточный узел с регулятором напряжения.

8. Проверяем обмотку ротора на обрыв.

Для этого подсоединяем щупы к контактным кольцам ротора — мультиметр должен издать звуковой сигнал, а индикаторная лампочка соответственно загореться, что говорит о целостности цепи.

9. Проверяем замыкание ротора на «массу».

Один щуп подсоединяем к контактному кольцу, а второй к корпусу генератора. Если «Сопротивление стремится к бесконечности», нет звукового сигнала, лампа не горит, то все в порядке.

10. Проверим обмотку ротора на межвитковое замыкание.

Переводим прибор аналогично в режим измерения сопротивления «200 Ом», и подсоединяем щупы к контактным кольцам. Обмотка ротора должна имеет сопротивление 1,5 — 5,0 Ом, в зависимости от типа генератора.

При обнаружении одной из выше перечисленных проблем, необходимо снять генератор и произвести его ремонт или замену вышедшей из строя детали. В следующей статье я расскажу как правильно найти пробитый диод и проверить реле-регулятор на исправность.

Подписывайтесь на блог! Удачи на дорогах!

Источник: https://autovazremont.blogspot.com/2017/02/generator.html

Как проверить генератор автомобиля мультиметром не снимая с машины, диагностика исправности обмотки в домашних условиях

Существуют аппаратные и визуальные способы, как проверить генератор машины.

Рис. 1 Проверка генератора авто

Конструкция и назначение генератора

Перед тем, как проверить генератор мультиметром своими силами, нужны хотя бы минимальные знания о конструкции электроприбора:

• ремень передает вращение с коленвала ДВС на шкив генератора
• механическая энергия преобразуется в электрическую
• диодный мост изменяет переменный ток в постоянный
• реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
• остальное напряжение расходуется на электроприборы машины

Рис. 2 Конструкция генератора авто

Для аккумулятора вреден, как недозаяд, так и перезаряд, поэтому напряжение на клеммах должно обладать стабильными характеристиками на любых оборотах. При этом присоединительный узел, размеры, схема и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций авто.

Схемы и клеммы

Перед тем, как проверить генератор на машине собственными силами, необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, для примера на нижнем фото приведена одна из них.

Рис. 3 Пример схемы электрической

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

• блок генератора
• возбуждающая обмотка
• статорная обмотка
• выпрямитель
• выключатель
• реле лампы контрольной
• регулятор напряжения
• лампа контрольная
• конденсатор для подавления помех
• блок трансформатор/выпрямитель
• АКБ
• стабилитрон
• резистор

Выводы на корпусе обозначаются не одинаково, что может помешать правельной диагностике мультиметром (тестером):

• положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
• возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
• вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
• фаза – STA; R; ͠ или W
• нуль – МР или «0»
• вывод для «+» АКБ – Б; 15 или S
• клемма для соединения с бортовым компьютером – F или FR
• вывод на выключатель зажигания – IG

Рис. 4 Расположение выводов на корпусе

В РФ чаще всего эксплуатируются генераторы, возбуждающая обмотка регулятора напряжения которых соединена с бортовой сетью «минусом». Хотя существуют варианты, присоединенные к ней «+».

В машинах с дизельными ДВС могут быть установлены двухуровневые силовые установки 14/28 В.

Самостоятельная проверка генератора

Простейшим вариантом, как проверить генератор в домашних условиях без поездки в сервис, является визуальный осмотр и поиск посторонних звуков. Однако этими способами можно выявить не все имеющиеся дефекты.

Например, свечение лампы на приборной панели извещает о том, что не производится подзарядка аккумулятора. При этом может быть неисправна сама батарея АКБ или генератор подает недостаточное напряжение на ее клеммы.

Поэтому лучше вооружиться тестером или его более современным вариантом небольших габаритов – мультиметром для высокоточной диагностики. Большинство поломок можно определить по месту, для поиска и починки остальных нужно проверить снятый генератор, разобрав его частично.

Техника безопасности

Чтобы диагностика была безопасной для пользователя и электрической части авто, следует выполнить условия:

• использование тестера, мультиметра или приборов для измерения сил тока, напряжения и сопротивления по отдельности
• отключение аккумулятора от бортовой сети и от генератора дополнительно
• при замене проводки сохранять длину и сечение кабеля, как у исходных деталей
• убедиться в нормальном натяжении ремня

Запрещено производить действия:

• использовать источники с напряжением больше 12 В
• выключать потребители при работающем двигателе и соединенной ременной передачей генератора
• замыкать с «массой» или клеммой D+ (67) вывод B+ (он же 30)
• проверять искру на корпус коротким замыканием

Рекомендуется до начала аппаратной диагностики дать поработать ДВС ¼ часа на средних оборотах при включенном ближнем свете фар.

Визуальный осмотр

Прежде всего, владельца интересует, как проверить генератор на машине не снимая этот электроприбор. Поэтому неисправности могут диагностироваться следующими способами:

• лампочка подзарядки – если она зажглась на панели, либо напряжение подзарядки недостаточное, либо АКБ выработала ресурс
• сторонние звуки – шум, свист и шелест свидетельствуют о слабом натяжении ремня, изношенной втулке или подшипнике
• запах гари – может проникнуть через печку в салон, вероятна причина высокотемпературный нагрев обмоток
• перебои в работе электрики – указывают на недостаточный ток, который производит работающий генератор

Рис. 5 Лампа подзарядки аккумулятора

Ремень можно натянуть, не снимая узел целиком, остальные неисправности устраняются только после демонтажа генератора.

Рис. 6 Проверка натяжения ремня генератора

Подшипники (втулки)

Вал генератора вращается в двух подшипниках качения. Первый фиксируется на самом валу, вынимается вместе с якорем. Второй впрессован в статор в его центральной части. В данном случае диагностика производится на слух и визуально:

• свист и гул при нормальном натяжении ремня являются признаками выработки подшипника или его рассыпавшейся обоймы
• при проворачивании вала вручную после снятия ремня он должен крутиться свободно, бел поперечного люфта

Рис. 7 Замена подшипника генератора

В противном случае возможны перекосы, заклинивание, перегорание обмоток, высыпание магнитов якоря. В любом случае до аккумулятора будет доходить пониженное напряжение, недостаточное для подзарядки.

Обмотки

Этот узел единственный в генераторе, диагностика которого визуальным способом эффективнее использования тестера по ряду причин:

• при интенсивном нагреве лаковое покрытие медного проводника темнеет
• появляется запах гари
• сопротивление обмоток слишком маленькое, чтобы точно диагностировать их на короткое замыкание

Рис. 8 Перегоревшая обмотка имеет темный цвет проводов

Следует учесть, что перед тем, как проверить генератор на работоспособность, в этом случае придется его разобрать, сняв с посадочного места. Если электроприбор исправный, лаковое покрытие будет по умолчанию светлым.

Коллекторная группа и щетки

Перед тем, как проверить генератор на износ этих деталей трения, нужно его разобрать:

• щетки прилегают к латунным контактам цилиндрической формы – коллекторам
• чаще всего изнашиваются щетки, лучше менять их комплектом
• износ коллекторной группы определяется визуально по появившимся канавкам
• коллекторы можно шлифовать 3 – 4 раза, затем придется их заменить целиком

Рис. 9 Выработка коллекторных колец

На этом этапе проблем у автовладельца не возникает.

Внимание: «Дедовский» метод проверки работоспособности генератора – снятие клеммы «минус» после запуска ДВС и не глохнущий при этом двигатель, для современных авто неприемлем. Мало того, на инжекторых авто лучше не давать «прикуривать» проводами от аккумулятора, подключенного к бортовой системе. Возможно загорание ошибки «чек».

Рис. 10 «Прикуривать» от авто запрещено

Аппаратная диагностика мультиметром

Лучшим вариантом, как проверить генератор автомобиля собственными руками, является использование приборов: омметр + вольтметр + амперметр или тестера (мультиметра). Последний вариант, как проверить исправность генератора, предпочтительнее, так как универсальным прибором можно так же прозвонить диодный мостик.

Диодный мост

Конструкционно состоит мостик из 6 диодов – 3 из них считаются отрицательными, оставшиеся положительными. На самом деле они развернуты в схеме в противоположные стороны, пропуская ток в одном лишь направлении.

Существует два варианта, как проверить автомобильный генератор на целостность диодного выпрямляющего мостика:

• без снятия агрегата – диагностика производится после отключения «массы» аккумулятора, проводов с регулятора напряжения и диодного моста, тестер переводится в режим омметра, его плюс (красный провод) подключается к 30 клемме генератора, минус (черный провод) замыкается на корпус электроприбора, все диоды целые, если на шкале мультиметра появится бесконечность, пробитые – если высветится какое то значение в Ом
• после демонтажа и частичной разборки – положительные диоды проверяются аналогичным образом, отрицательные – наоборот, в обоих случаях конкретное значение сопротивления на индикаторе тестера становится признаком пробоя

Рис. 11 Диагностика выпрямителя генератора

Внимание: Если при подключении аккумулятора ошибиться с полярностью, выходит из стоя именно диодный мостик.

Ротор и статор

Если проверка механической части не выявила проблем, работу генератора проверяют дальше после его разборки:

• статор – проверить обмотку генератора нужно для каждого витка, сопротивление составляет около 0,2 Ом, поэтому потребуется точный прибор, можно использовать безаппаратные способы, рассмотренные выше
• ротор – если используется модификация на постоянных магнитах, нужно лишь заново установить их внутри обоймы, у обычных роторов всего 2 обмотки, сопротивление каждой из которых составляет 2 – 5 Ом, если тестер покажет бесконечность, значит произошел пробой изоляции или отрыв провода

Рис. 12 Проверка статора мультиметромРис. 13 Диагностика обмотки возбуждения

Для более детальной диагностики, работает ли генератор, стартер нужно проверить дополнительно, но уже в комплекте. Для этого замеряется сопротивление между выводом любой обмотки и их общим «нулем», оно должно составлять 0,3 Ом.

Реле регулятора напряжение зарядки АКБ

Во избежание ошибок перед тем, как проверить зарядку генератора машины, следует учесть нюансы:

• нормальным для аккумулятора авто считается напряжение 12,5 – 12,7 В на его клеммах, то есть во всей бортовой сети при заглушенном двигателе
• на холостом ходу при включенном ДВС оно достигает значения 13,5 – 14,5 В, для некоторых иномарок нормальным напряжением считается 14,8 В
• на повышенных оборотах напряжение генератора снижается до 13,7 В
• если прибор показывает 13 В при работе ДВС под нагрузкой, генератор однозначно нуждается в ремонте
• перезарядка 15 В опасна тем, что вскипает электролит, начинают сыпаться пластины кислотного аккумулятора
• недозарядка 13 В не позволит накопить в АКБ истраченную при прокручивании маховика в момент пуска электроэнергию, следующая поезда будет под вопросом

Операции диагностики нужно производить последовательно:

1. выполняется запуск двигателя ключом стартера
2. включаются фары на 15 минут, выставляются средние обороты на все это время
3. измеряется напряжение между клеммой В+ (30) генератора и его «массой», оно должно быть в пределах 13,5 – 14,5 В

Рис. 14 Проверка регулятора напряжения

Многие владельцы после установки качественного автозвука, для которых критичны просадки напряжения бортовой сети, решают проблему кардинально:

• приобретается и монтируется на приборную панель компактный вольтметр
• напряжение генератора легко фиксируется, как на холостом ходу, так и на любых оборотах ДВС

Показания считываются с учетом характеристик генератора и напряжения АКБ.

Таким образом, при неисправностях генератора вначале производится внешний осмотр узлов и определение поломок на слух. Затем используется диагностика тестером или мультиметром для выявления самых сложных дефектов.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них Не забудьте поделиться этой страницей с друзьямиИ подписаться на нашу группу

Источник: https://SwapMotor.ru/tehnicheskoe-obsluzhivanie/kak-proverit-genirator.html

Как проверить генератор авто? 5 способов проверки мультиметром

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя. Хоть генератор и является достаточно надёжным устройством, но неправильная или небрежная эксплуатация автомобиля может вывести его преждевременно из строя.

По какой причине генератор может выйти из строя

Так как признак неисправности генератора практически всегда одинаков, то сразу выявить причины, по которым он вышел из строя, без специального оборудования невозможно. Существует 4 основных поломки, из-за которых генератор может потерять работоспособность.

1. Заклинивание подшипников. Во время эксплуатации машины в генераторе происходит постоянное движение элементов, которое приводит к исчезновению смазки и дальнейшему подклиниванию либо полному заклиниванию запчастей. Так как подшипники имеют большую плотность, то в первую очередь в основном рвётся ремень, который отвечает за их вращение. Если ремень порвался, то стоит задуматься о замене либо переборке генератора.
2. Прогорание обмотки. Сгоревшая обмотка может возникать по разным причинам. Наиболее распространённой является попадание химикатов и соли, которыми посыпают зимой дороги. После того, как проводка перегорела или просто потеряла свою целостность, прекращается генерация тока.
3. Износ либо заедание щёток. Проблемы в щёточном узле возникают из-за того, что износились графитовые стержни. Это достаточно частая проблема, так как многие автолюбители забывают своевременно заменять щётки.
4. Поломка реле регулятора. Данная деталь предупреждает перезарядку аккумуляторной батареи и приводит напряжение в заданные параметры.

Так как проверить генератор на машине не всегда бывает удобно в полевых условиях, то стоит заранее проводить плановое обслуживание и не пренебрегать симптомами скорого выхода из строя.

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Существует список действий, которые категорически нельзя выполнять при проверке:

• проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
• соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
• диагностика и работа генератора не должна начинаться без подключения потребителей. Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму.

Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В.

Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8.

Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Проверка регулятора напряжения

Последовательность действий такова.

1. Для проверки состояния регулятора напряжения потребуется использование вольтметра, шкала которого должна иметь от 0 до 15 В. Диагностику необходимо выполнять только на хорошо прогретом моторе. Для этого автомобиль заводится на 15 минут и включается свет фар.
2. Замер осуществляется между выводом массы и 30 клеммы. Для большинства автомобилей норму найти очень легко, так как она у большинства находится в пределах 13,5 — 14,6 В. Цифры ниже 13 В говорят о том, что детали необходима срочная замена.

Проверка диодного моста генератора

Этот метод является одним из способов проверки генератора без машины. Для диагностики потребуется доступ к аккумуляторной батарее и самому прибору.

Вольтметр используется в режиме измерения и подключается к массе и зажиму В+ на батарее. После включения спецоборудования в его окошке показатель не должен превышать 0,5 мА.

Если показатель выше, то это свидетельствует о том, что вышли из строя диоды либо нарушилась целостность изоляции на обмотках.

Проверка тока отдачи

Данная проверка выполняется только при подключённом моторе. Этот способ достаточно проблематичный и требует большого количества времени и скрупулёзности. Суть диагностики заключается в измерении тока приборов, потребляющих электричество. Двигатель необходимо завести и добиться максимально высоких оборотов. Зонд устанавливается на провод, который идёт к зажиму 30 или В+.

Поочерёдно нужно включать все электроприборы авто, а показатели с мультиметра записывать. После того, как результаты были получены, числа необходимо сложить.

Далее следует включить все электроприборы и сравнить показатели на измерительном оборудовании с суммой прошлых исследований.

Считается нормой показатель на 5 А меньший от полученной суммы, но увеличенная свидетельствует о неисправности запчасти.

Проверка тока возбуждения генератора

Движок должен работать в режиме с максимально высокими оборотами. Мультиметр подключают к клемме 67. На приборе сразу будет показан результат и величина тока возбуждения. У нормально работающего генератора данный показатель находится в пределах 3 — 7 А.

Проверка обмоток

Проверить состояние обмотки можно не только визуально, но и при помощи специальных приборов. Данная манипуляция предполагает проведение подготовительных работ:

• демонтаж держателя щёток;
• снятие регулятора напряжения;
• зачистка контактных колец;
• проверка на отсутствие дефектов в обмотке.

После выполнения подготовительных работ потребуется омметр. Щупы прибора прикладываются к контактным кольцам и статору, после чего проводится исследование. Нормальные показатели находятся в пределе 5 — 10 Ом.

Как проверить снятый генератор на работоспособность

Диагностика генератора в демонтированном состоянии проводится при помощи омметра. Устройство подключают к клемме 30 и к корпусу генератора. Деталь должна быть обязательно чистой, так как даже небольшие кусочки грязи могут привести к изменению получаемых данных.

Поочередно при помощи омметра проверяются все узлы и детали, благодаря чему в конце диагностики можно определиться со списком неисправных деталей. Ремонт выявленных поломок вполне реально выполнить самостоятельно. Для этого потребуется минимальный набор инструментов, а также весь комплект заменяемых деталей.

Пожалуйста, оцените этот материал!

(15

Источник: https://motorsguide.ru/system/kak-proverit-generator

Как проверить зарядку генератора мультиметром на автомобиле

Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.

Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.

Таблица типичных неисправностей генератора

Как проверить исправность генератора автомобиля, не снимая (без демонтажа)

Быструю проверку генератора на месте проводят с помощью лампочки на 12 Вольт и тестера. Этим способом получают данные о корректности показателей напряжения в параллельном подключении цепи с АКБ.

Схема проверки лампочкой и тестером

Порядок действий:

1. Подключить лампу в цепь, используя обычные провода, между выводом генератора В+ и плюсовой клеммой ротора D+.
2. Силовыми проводами соединить клемму «минус» на аккумуляторе и контакт «минус» генератора (закрепить на «массу»).
3. Плюсовую клемму АКБ также соединить с плюсом на выводе B+, используя силовой кабель.
4. Тестер подключают соответственно к контактам батареи и включают режим DС (вольтметра). Показатель напряжения здесь должен быть 12,4 – 12,8 Вольт. Это говорит об исправности цепи и состоянии заряда АКБ.
5. Далее привод генератора необходимо провернуть в ручном режиме, не запуская двигатель. Для этого снимают ременной привод со шкива и применяют дрель или шуроповёрт: к центрирующей гайке на шкиве подбирают соответствующую головку-переходник.
6. Во время малых оборотов напряжение на тестере будет 14-14,9 Вольт, а контрольная лампочка должна погаснуть.
7. После подождать 1-2 минуты и замерить напряжение в пассивном режиме вновь. Значение должно вернуться к отметке в 12,4 – 12,8 Вольт.

Внимание! При подключении цепи провода на «массу» соединяют всегда в последнюю очередь, чтобы избежать короткого замыкания на аккумуляторной батарее.

Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов. Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах.

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов.

Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма.

Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения.

Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность.

В противном случае любое сопротивление означает, что выпрямитель неисправен.

  Как самостоятельно почистить кондиционер в автомобиле

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

1. Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.
2. Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
3. Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно.

Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим.

Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.

Как проверить работу генератора на автомобиле без измерительных приборов

Работоспособность генератора можно проверить без мультиметра или тестера, сняв клемму «минус» во время работы двигателя.

Этот способ подходит только для старых моделей автомобилей, где цепь питания не находится под управлением ЭСУД (электронной системы управления двигателем).

Если применить такой способ на современных ДВС, то в результате резкого скачка напряжения из строя может выйти часть электрооборудования, перегореть предохранители в блоке, нарушиться регулировка многих датчиков и система выдаст ошибку «Check Engine».

На агрегатах старого типа проверку выполняют следующим образом:

• Запускают двигатель на холостом ходу.
• Снимают клемму минус с аккумуляторной батареи во время работы.
• При неисправном генераторе мотор самопроизвольно глушится.
• Если агрегат работает, то следует добавить обороты и убедится в исправности генератора, включив потребители тока (свет фар, кондиционер).

Во время процесса обращают внимание на падение оборотов в момент снятия клеммы: установка её на место должна значительно повысить крутящий момент без открытия дроссельной заслонки.

Важно! Касаться голыми руками силовых проводов АКБ строго запрещается. Клемму нужно снимать в изоляционных перчатках, аккуратно отводя в сторону.

Как проверить генератор, снятый с автомобиля, на 12 вольт дома

В домашних условиях снятый с двигателя генератор можно проверить, «прозвонив» последовательно цепи элементов омметром. Таким методом можно определить состояние обмоток, диодного моста и реле.

Замер напряжения проводят, надёжно закрепив генератор в тисках и подсоединить на центровую гайку привода головку-переходник от дрели. Включают дрель и снимают вольтметром значения напряжения н выводах. Если показатели в зависимости от оборотов находятся в пределах 12,2 – 14,8 Вольт, то генератор исправен.

Источник: https://nahybride.ru/dvigatel/proverka-generatora-na-avtomobile

Как проверить автомобильный генератор своими руками — DRIVE2

Устройство автомобильного генератора ссылка 1Обозначения клемм генератора, схемы ссылка 2Как проверить ДМРВ своими руками ссылка3

О том как проверить автомобильный генератор своими руками

Генератор играет в автомобиле очень важную роль, для двигателя он — вроде мини электростанции, которая снабжает всю бортовую сеть автомобиля, включая аккумулятор (АКБ). Неисправность генератора приведет к неминуемой полной разрядке АКБ, после чего двигатель вашего автомобиле просто перестанет работать, равно как и вся бортовая сеть.

В итоге вам придется «прикуривать» свой автомобиль или искать новый источник энергии. Очень важно вовремя обнаружить неисправность генератора, для того чтобы не допустить вышеописанного сценария. Для того чтобы произвести диагностику генератора нужно обладать определенными навыками и инструментом.

В этой статье я расскажу вас о том, как проверить генератор в домашних условиях при помощи мультиметра.

• Для начала о мерах предосторожности и правилах безопасности во время проверки
• Нужно быть предельно осторожным и понимать то, что делаешь, для того чтобы нечаянно не повредить генератор или его детали (реле регулятор, диоды выпрямительного моста).
• Запрещено:

Проверять работоспособность генератора путем проверки его «на искру», то есть методом короткого замыкания.Соединять клемму «30» (иногда обозначаться как «В+») с клеммой 67 («D+») или «массой».Допускать работу генератора при выключенных потребителях, например при отключении его от аккумуляторной батареи.

1. Проверять вентили генератора напряжением выше 12 В.
2. Можно и нужно:

Проверять исправность генератора при помощи вольтметра или амперметра.Во время сварочных работ на кузове автомобиля необходимо отключать провода от генератора и АКБ.Во время замены проводки в системе генератора провода должны иметь такое же сечение и длину как и «родные» провода.

Перед тем как проверить генератор убедитесь в правильном натяжении ремня генератора, а также исправности всех соединений и клемм. Нормальной считается натяжка ремня, при которой нажимая большим пальцем на середину ремня, он прогнется не больше чем на 10-15 мм.

Проверка генератора автомобиля своими руками

Чтобы проверить регулятор напряжения вам потребуется вольтметр со шкалой от 0 до 15 В. Прежде чем приступать к проверке дайте мотору поработать на средних оборотах при включенных фарах примерно 15 минут.

Проверьте напряжение между «массой» генератора и выводами «30» («В+»), на вольтметре у вас должно быть нормальное для вашего автомобиля напряжение (для владельцев «девятки» например, нормальным считается напряжение — 13,5 – 14,6 В). Если напряжение выше или ниже установленного производителем — скорее всего придется заменить регулятор.

Не лишним будет также проверить регулируемое напряжение, для этого подключите вольтметр непосредственно к клеммам АКБ. Правда, результаты такой проверки нельзя считать на 100% правильными, потому что есть вероятность проблем с проводкой. Если вы уверены в исправности проводки, тогда результатам можно доверять.

Мотор должен работать на высоких оборотах, которые приближены к максимальным, фары и другие потребители электроэнергии автомобиля должны быть включенными. Размер напряжения должен совпадать с параметрами вашего автомобиля.

Диодный мост

Проверка диодного моста относится к комплексу проверок генератора. Для того чтобы проверить диодный мост подключите вольтметр или мультиметр к зажиму «30» («В+») генератора, а также к «массе», и включите прибор в режим измерения переменного тока. Переменный ток на диодном мосту не должен превышать 0,5 В, если у вас вышло больше — скорее всего диоды неисправны.

Пробои на «массу»

Проверка пробивания на «массу» не будет лишней в случае если «гена компостирует мозги». Для этого необходимо отключить аккумуляторную батарею и провод генератора, который идет к клемме «30» («В+»).

После этого подключите прибор между клеммой «30» («В+») и отключенным проводом генератора.

Смотрим на показания — если на приборе ток разряда превышает 0,5 мА, скорее всего есть пробой диодов или изоляции обмоток генератора.

Сила тока отдачи

Сила тока отдачи генератора проверяется при помощи специального зонда («примочка» дополнение к мультиметру в виде зажима или клещей), которым провод охватывают, измеряя тем самым силу тока, идущего по проводу.

Для проверки тока отдачи нужно зондом обхватить провод, который идет к зажиму «30» («В+»).Заведите двигатель – во время проведения измерения он должен работать на высоких оборотах.Включайте по очереди электропотребители и считывайте показания прибора отдельно для каждого потребителя.

В конце измерений вам необходимо подсчитать сумму показаний. Далее, включите все потребители (которые вы включали поочередно) одновременно и произведите замер показаний мультиметра. Величина не должна быть меньше суммы показаний отдельно измеренных показателей, допустимое расхождение — 5 А.

Проверка тока возбуждения генератора выполняется посредством запуска двигателя и последующей его работы на высоких оборотах. После чего измерительный зонд помещается вокруг провода, ведущего к клемме 67 («D+»). Исправный генератор должен показать величину тока возбуждения — равную 3-7 А.

Проверка обмотки

Чтобы проверить обмотки возбуждения потребуется снятие регулятора напряжения, а также щеткодержателя. Если будет необходимость произведите зачистку контактных колец и проверьте обмотку на предмет отсутствия обрывов и замыканий на «массу».

Проверять необходимо омметром, его щупы прикладываются к контактным кольцам, после чего снимаются показания. Сопротивление должно быть в пределах от 5 до 10 Ом. После подключите один электрод прибора к любому из контактных колец, а другой к статору генератора.

На дисплее должна показываться бесконечно высокое сопротивление, в противном случае — обмотка возбуждения где-то замыкает на «массу».

«вопрос-авто ру»

Источник: https://www.drive2.ru/b/1611485/

Как проверить генератор мультиметром — пошаговая иструкция

Есть только два устройства, обеспечивающие работоспособность системы зажигания автомобиля. Аккумуляторная батарея и генератор. Они функционируют в паре, дополняя друг друга.

Любой из этих приборов может на короткое время работать отдельно от второго. Допускается какое-то время проехать с неисправным генератором, до разрядки аккумулятора.

Также, искра в зажигании может поддерживаться только генератором, однако возникает проблема первого старта мотора – без АКБ коленвал не провернуть.

Причем согласованная работа будет нарушена не только при поломке генератора. Если вырабатываемое напряжение отклонится от нормы, аккумулятор не будет заряжаться, а электросистемы автомобиля либо не запустятся, либо выйдут из строя.

Как проверить работоспособность генератора мультиметром?

Для понимания процесса, рассмотрим устройство генератора:

Поломка любого из компонентов приведет к нарушению работоспособности всего агрегата. Для начала проверяется механическая часть. Снимать генератор не требуется, достаточно снять со шкива приводной ручейковый ремень.

Прокрутите вал рукой, и убедитесь в том, что ротор свободно вращается в подшипниках. При критическом износе щеток, будет слышен характерный скрежет.

Затем проверьте целостность и крепление кабелей питания и управления. Если визуальный контроль не помог найти неисправность – предстоит проверка генератора мультиметром.

Для этой процедуры не нужен профессиональный прибор со множеством функций. Достаточно трех режимов: «прозвонка», «измерение сопротивления», «измерение напряжения».

Проверка генератора мультиметром на автомобиле

Есть методически правильная последовательность проверки – от простого к сложному.

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

Как проверить напряжение генератора при заведенном двигателе? Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В, при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Поверка генератора непосредственно на автомобиле — видео

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора.

Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется.

Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Важно! Перед тем, как прозвонить генератор мультиметром, очистите контакты и проведите визуальный осмотр электрической части прибора.

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.

Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

Обратите внимание

При обнаружении обрыва или короткого замыкания, не старайтесь самостоятельно устранить неисправность.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.

В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора.

Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Важно! Обязательно проверьте мультиметром все силовые кабели от генератора до аккумулятора. Сопротивление должно быть минимальным, и не меняться при изгибе проводника.

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы.

Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.

Обратите внимание

Совет: При сборах в дальнее автопутешествие, обязательно возьмите с собой мультиметр. Прибор не займет много места, но может выручить вас в критической ситуации.

Проверка генератора не снимая с машины — видео инструкция

About sposport

View all posts by sposport

Проверка электрики мультиметром

Современные автомобили имеют большое количество электрооборудования, которое может выйти из строя а так нужна проверка.

Какой тестер?

Один из способов проверки электрического схемы использовать простую контрольную лампу подключен между проводами цепи и землей, но только этот метод указывает, есть ли электропитание в конкретной точке, где вы находитесь проверка.

Более точный способ проверки цепей — использовать тест метр который будет укажите уровень напряжения, достигающего компонента, а также проверьте сопротивление схемы или компонента.

Мультиметры

Счетчики, разработанные специально для автомобилей, можно купить в разделе аксессуаров. магазины. Самый полезный тип — это мультиметры, которые, как следует из названия предлагает, предоставляет ряд различных функций для проверки автомобиля электрика.

текущий используется на автомобилях постоянный ток (DC) и мультиметры могут проверить показания тока, напряжения и сопротивления. Они также могут включать другие настройки для измерения двигатель скорость и жить угол.

Всегда не забывайте обнулять глюкометр перед каждым тестом, особенно когда измерение низких сопротивлений.

Не используйте измерительный прибор с подвижной иглой для проверки электронных компонентов. или вы можете перегрузить и повредить их. Вместо этого используйте цифровой измеритель.

Использование мультиметра

Вы можете использовать мультиметр для проверки напряжения, тока и сопротивления. Некоторые также позволяют проверить угол остановки и частоту вращения двигателя. Всегда не забывайте правильно подключать измерительный зонд.

Проверить напряжение батареи подключив счетчик к двум Терминал сообщения. Проверьте сопротивление в цепи HT, измерив оба конца провода.

Запись генератор или токовый выход динамо с помощью измерителя, подключенного к шунт провод. Испытательное напряжение на катушка или любой другой цепи, подключив одну сторону счетчика к цепи, а другую сторону — к земле.

Читая

При использовании мультиметра прежде всего убедитесь, что вы подключили счетчик идет в правильном направлении. Это зависит от полярность вашей машины. Если в вашем автомобиле используется система отрицательного заземления, вы должны прикрепить провод с маркировкой отрицательный или (-) к телу. Если в вашем автомобиле положительный Земля, свинец отмечен положительный или (+) подключен к кузову автомобиля. Проверьте в своем автомобильном справочнике полярность вашего автомобиля.

Убедитесь, что соответствующий провод имеет хороший контакт и что нет ржавчины или краски в зоне контакта, чтобы рассториться показания счетчика.Очистить соединение при необходимости влажной или сухой бумагой.

При работе в моторном отсеке лучше всего подсоединять провод к аккумулятор клемма заземления.

Проверка батареи

Перед проверкой других цепей рекомендуется проверить аккумулятор, чтобы убедиться, что он работает правильно.

Установите счетчик на соответствующий шкала (0-20 вольт ), затем подключите счетчик провода через клеммы аккумулятора (не соединения проводов).Вы должны получить чтение от 11 вольт (низкое заряжать ) и чуть более 12 вольт (полный заряда), в зависимости от уровня заряда аккумулятора.

Если показание меньше 10 вольт, подозревают неисправность в одной из батарей. клетки . Переместите заземляющий провод к точке на кузове автомобиля и снимите напряжение. снова читаю. Он должен быть таким же, как при первом чтении. Более низкое чтение означает плохой контакт между заземляющим проводом и кузовом автомобиля или клемма аккумулятора.

Повторите процесс, на этот раз подключив один измерительный провод к земле. клемму, а другой — к подключению токоведущего провода на стартер соленоид .А низкое значение здесь указывает на плохое соединение между клеммами под напряжением. и стартер мотор соленоид.

Если на выводах аккумулятора обнаружены какие-либо низкие показания, исправьте их перед проверка других цепей на автомобиле. Очистите все подозрительные грязные или незакрепленные подключения и снова проверьте напряжение. Когда все тесты дают одно и то же считывая это по батарее, вы можете затем использовать показания в качестве справки для показаний других цепей.

Инструментальные испытания

Проверка тахометра

На многие приборы подается питание, проходящее через напряжение стабилизатор. Если несколько инструментов показывают ошибочные показания, это может быть связано с к неисправности стабилизатора. Чтобы проверить стабилизатор напряжения, подключите измеритель к выходной клемме стабилизатора и переключатель на зажигание .

Измеритель должен показывать около 10 вольт, хотя он может слегка пульсировать. из-за регулятора. Любое значение ниже или выше означает, что стабилизатор нуждается в замена.

Проверка отправителя

Проверка датчика бака

Датчик бензобака использует переменную резистор , что вы можете проверить для непрерывности с помощью шкалы сопротивления на мультиметре.

Отсоедините провод от передающего устройства и подключите счетчик между его клемму и подходящую точку заземления. Если цепь блока отправителя завершена, на счетчике должны быть определенные показания.Для полной проверки сделайте индивидуальные показания при полном, наполовину полном и пустом баке.

Три показания должны падать последовательно с более или менее равными промежутками. между ними. Если два показания очень близки друг к другу, вероятно, что некоторые из дорожек резистора закорочены, что дает ложные показания на калибр.

Тесты зажигания

При проверке цепи низкого напряжения помните о контакте точки прерывания должны быть замкнуты, чтобы замкнуть цепь.

Если в катушке используется балластный резистор напряжение на входной клемме будет быть ниже (обычно от 6 до 8 вольт) из-за действия резистора. Чтобы проверьте пусковое напряжение катушки, подключите провод между точками катушки клемма и земля. Кратковременно включите стартер, чтобы обход балластный резистор. Значение должно быть около 12 вольт. Удалите провод.

Если значение не поднялось до этого уровня, значит неисправность низкого напряжения. цепи или клеммных соединений соленоида.

Вы можете проверить точки, измерив любые падение напряжения через них. Подключить измеритель между точками вывода на катушке и землей.

При замкнутых контактах поверните измеритель, чтобы снять показания по шкале низкого напряжения. В В идеале показания должны находиться в диапазоне от нуля до 0,5 В. Любое более 0,5 вольт указывает на неисправность точек.

Поверните измеритель на высоковольтную шкалу и откройте точки. Напряжение должно быть таким же, как на входе катушки.

Нулевое показание может быть из-за неисправности распределитель и ты можешь проверьте это, отсоединив распределительный провод. Если показание все еще равно нулю Катушка неисправна, но если она поднимается, значит неисправность распределитель.

Провода высокого напряжения

Вы можете использовать настройку сопротивления измерителя, чтобы проверить наличие проблем с провода высокого напряжения. Если в машине есть прерывистый осечка, вы можете проследите его до одного из выводов.

Узнайте, какой тип провода используется. Углерод провода имеют сопротивление в 10 000–25 000 ом спектр. Провода с медным сердечником имеют очень низкое сопротивление, но могут быть оснащены резистивными заглушками для подавления радиосигналов, и они имеют сопротивление около 10 000 Ом.

Отсоедините каждый провод от свеча зажигания и крышка распределителя и держи измерительные щупы к центральной жиле на каждом конце. Убедитесь, что счетчик показывает правильно.

Для проверки отведения HT изоляция поднесите один зонд к центральной части свинец, а другой — изоляционный пластик.Если свинец в хорошем состоянии на шкале счетчика не должно быть движения.

Проверка системы зарядки

Индикатор батареи

Текущие показания

Сложнее измерить выходной ток динамо-машины или генератора переменного тока. с мультиметром, потому что текущие уровни, производимые генератор тоже отлично подходит для работы с большинством счетчиков.

Как проверить аккумулятор мультиметром?

Одно из наиболее распространенных применений мультиметра в быту — проверка батарей.

Самый простой способ проверить, в хорошем ли состоянии батарея, например, элемент AA, который вы используете в пульте дистанционного управления телевизором, — это подключить ее к измерительным щупам мультиметра и измерить ее напряжение или силу тока.

Как проверить батарею мультиметром?

Если вам интересно, , как проверить батарею с помощью мультиметра , то это руководство проведет вас через это.

В этом руководстве мы будем использовать карманный цифровой мультиметр и 9-вольтовую батарею.

Для получения дополнительной информации об измерении других величин, таких как сопротивление или емкость, ознакомьтесь с другими нашими статьями.

Как проверить аккумулятор мультиметром?

Основная идея состоит в том, чтобы проверить, может ли батарея обеспечивать нагрузку достаточным током.

В нашем случае предположим, что нагрузка представляет собой пульт дистанционного управления телевизором (ПДУ). Для девятивольтовой батареи мы проверим как напряжение, так и ток.

Как проверить напряжение батареи с помощью мультиметра

Поместите мультиметр в таблицу вместе с батареей, которую нужно проверить. В этом руководстве мы будем использовать 9-вольтовую радиобатарею.

Как проверить батарею с помощью мультиметра?

# 1 — В части 1 мы измеряем напряжение аккумулятора. Для этого используйте дисковый переключатель, чтобы выбрать измерение постоянного напряжения.Поскольку аккумулятор генерирует постоянный ток, мы будем измерять постоянное напряжение.

# 2 — Мы уже знаем, что напряжение батареи составляет максимум 9 В, поэтому мы укажем шкалу на 20 В (как показано), то есть более высокий диапазон

Выберите измерение напряжения постоянного тока для тестирования батареи

# 3 — Подключите тестовые щупы — черный с отрицательным, красный с положительным — подключите к батарее и проверьте дисплей.

Подключите испытательные щупы к батарее.

# 4 — На дисплее должно отображаться значение, близкое к 9В.Поскольку эта батарея использовалась некоторое время, она показывает 8,74 В, чего все еще достаточно для подачи тока на нагрузку.

# 5 — Для другой (разряженной) батареи показания выглядят так.

Разряженная батарея с низким напряжением

В большинстве случаев этого измерения напряжения батареи достаточно, чтобы понять, что она работает правильно.

Однако, чтобы убедиться, что он может подавать достаточный ток на нагрузку, давайте также измерим силу тока в миллиампер-часах (мАч).

Как измерить ток батареи с помощью мультиметра

В Части 2 мы измерим ток батареи.

# 1 — Выберите функцию постоянного тока с помощью шкалы и держите его на уровне 200 мА, так как мы знаем, что сила тока аккумулятора будет около 100 мАч.

Как проверить автомобильный аккумулятор с помощью мультиметра

Как партнер Amazon я зарабатываю на соответствующих покупках

Автомобильный аккумулятор необходим для приведения в движение стартера и увеличения оборотов двигателя.Если вы планируете куда-то поехать, подумайте о том, чтобы выделить несколько минут, чтобы проверить аккумулятор в автомобиле. С мультиметром вы сможете делать это быстро и точно.

Шаг 1. Найдите автомобильный аккумулятор

Поднимите капот и загляните под моторный отсек. Большинство автомобильных аккумуляторов хранятся там, но в некоторых автомобилях аккумулятор находится в багажнике. Дополнительную информацию см. В руководстве по эксплуатации автомобиля.

Шаг 2. Проверьте клеммы аккумулятора.

Обнаружив аккумулятор, осмотрите кабели и клеммы на предмет повреждений или коррозии.Верный признак коррозии — желто-зеленая корка. От этого сначала нужно избавиться, так как это может повлиять на показания мультиметра.

Шаг 3. Удалите коррозию

Если есть коррозия, удалите ее с помощью щетки для клемм и очистителя клемм аккумулятора. Тщательно очистите перед продолжением.

Шаг 4. Закрепите кабели.

Проверьте, не ослаблены ли кабели. Затяните все незакрепленные, которые увидите. Используйте гайку 5/16 дюйма или крестовую отвертку, чтобы затянуть кабели. Обратитесь к руководству по эксплуатации вашего автомобиля за любыми конкретными рекомендуемыми инструментами для затяжки.

Шаг 5. Подготовьте мультиметр

Вставьте измерительные провода в соответствующие гнезда мультиметра. Вставьте черный провод в разъем COM. Красный измерительный провод входит в разъем с маркировкой ампер, ом и вольт. Не используйте штекер / коннектор на 10 А, если он есть в вашем мультиметре.

Шаг 6. Установите мультиметр на постоянный ток вольт

Когда измерительные провода на месте, установите шкалу мультиметра на 20 В постоянного тока. Альтернативный вариант — найти ближайший текущий вариант выше 14 В.Если вы не можете найти постоянный ток, найдите пунктирную линию со сплошной линией над ней. Это символ DC.

Не выбирайте переменный или переменный ток. Символ переменного тока на мультиметрах представляет собой волнистую линию с цифрой над ней.

Шаг 7. Считайте показания мультиметра

Посмотрите на дисплей мультиметра. Будет указано 0.00.

Шаг 8. Проверьте автомобильный аккумулятор

Теперь, когда ваш мультиметр готов, пора проверить автомобильный аккумулятор.

• Если вы еще не сделали этого, выключите двигатель автомобиля.Проверка на работающем автомобиле повлияет на показания, поскольку генератор переменного тока мешает работе мультиметра.
• Наденьте красный провод на клемму аккумулятора, помеченную красным или положительным цветом.
• Подсоедините черный провод к клемме аккумуляторной батареи с черной или отрицательной отметкой.
• Проверьте показания мультиметра.
  • Если на дисплее отображается 12,4 В постоянного тока, это означает, что аккумулятор полностью заряжен.
  • Если на дисплее отображается 12.2. VDC, аккумулятор заряжен на 50%.
  • Любое значение ниже 12 В постоянного тока означает, что батарея разряжена.
  • Обычный автомобильный аккумулятор обычно имеет напряжение 12,6 В постоянного тока, так как это сумма полдюжины внутренних ячеек на 2,1 В.

Шаг 9. Запустите двигатель автомобиля

Попросите кого-нибудь запустить двигатель автомобиля, а вы следите за мультиметром. Показание V не должно опускаться ниже 10,0, пока ключ остается в исходном положении.

Если мультиметр показывает напряжение ниже 10,0 В постоянного тока, это означает, что автомобильный аккумулятор не может генерировать достаточный ток, чтобы справиться с текущей потребляемой мощностью двигателя.

Шаг 10. Заглушите двигатель автомобиля

Если вы завели машину, выключите двигатель. Найдите конец кабеля аккумулятора и вставьте туда измерительный провод мультиметра.

Считайте показания дисплея мультиметра. Оно должно составлять около 0,1 В от максимального значения, указанного на шаге 8.

Как использовать мультиметр для проверки утечки батареи

Утечка — одна из основных причин внезапного разрушения аккумуляторов. повреждение.Иногда визуального осмотра недостаточно, и вам может понадобиться мультиметр.

По мере того, как кислота и грязь накапливаются на клеммах и поверх них, заряд начинает вытекать. Вы можете использовать мультиметр, чтобы проверить, есть ли утечка в автомобильном аккумуляторе.

• Включите мультиметр.
• Включите мультиметр и установите на нем напряжение.
• Дайте черному щупу счетчика коснуться отрицательной клеммы аккумуляторной батареи.
• Дайте красному щупу коснуться крышки аккумуляторного отсека.
• Если зарегистрировано даже самое слабое напряжение, есть утечка.

Как проверить состояние клемм аккумулятора

Плохая, корродированная или грязная аккумуляторная батарея затрудняет запуск автомобиля, а то и делает его невозможным. Это также одна из самых распространенных причин, по которой батареи внезапно разряжаются. Однако это проблема, которую легко обнаружить, если у вас есть вольтметр или, еще лучше, мультиметр.

В следующих шагах вы осмотрите клеммы аккумулятора и проверьте наличие признаков падения напряжения.

Шаг 1. Выключить систему зажигания

Это можно сделать двумя способами. Первый — снять или слить предохранитель топливного насоса. Второй — отсоединить катушку зажигания. Любой из этих двух методов предотвратит запуск двигателя.

Шаг 2. Подключите щупы к клеммам аккумулятора.

Как и в предыдущих шагах, прикоснитесь красным щупом мультиметра к положительному полюсу аккумулятора. Коснитесь черным щупом клеммы кабеля клеммы аккумулятора.

Шаг 3.Запустите двигатель

Включите двигатель и прочтите показания мультиметра. Если счетчик показывает 0,5 В, это означает, что клеммы аккумулятора и столб необходимо проверить и, возможно, почистить.

Шаг 4. Проверьте другую клемму аккумулятора.

Возьмите черный щуп мультиметра и коснитесь отрицательной части полюса аккумулятора. Теперь возьмите красный датчик и дайте ему коснуться клеммы кабеля, подключенного к тому же полюсу батареи. Это то же самое, что и на предыдущем шаге, только датчики были перевернуты.

Шаг 5. Включите двигатель автомобиля

Включите двигатель автомобиля и прочтите показания дисплея мультиметра. Если он показывает 0,5 вольт, очистите аккумулятор и поищите признаки повреждения.

Как поддерживать автомобильный аккумулятор в хорошем состоянии

Мультиметр — удобный инструмент для определения неисправности автомобильного аккумулятора. Однако вы также можете внести свой вклад, проводя регулярное обслуживание автомобильного аккумулятора. Это займет всего 10 минут.

Вещи, которые вам понадобятся

• Набор ключей
• Съемник кабеля
• Гидрометр
• Боковой зажим мультиметра или очиститель столбов

Все это можно приобрести в магазинах автозапчастей.

Шаг 1. Устранение коррозии кабеля

Начните с верхней части аккумулятора и обойдите кабели. Используйте для этого очиститель столбов. Вы можете использовать набор для очистки автомобильного аккумулятора или смешать неметаллическое покрытие, стакан воды и столовую ложку пищевой соды. Смойте водой, желательно прохладной.

Ослабьте зажимные болты на кабеле и немного поверните его. Если не оторвется, используйте съемник для троса. Или, если у вас есть терминал с боковой стойкой, подойдет гаечный ключ на 5/16 дюйма. Используйте очиститель для столбов, чтобы удалить оставшуюся коррозию.

Шаг 2. Оцените уровень электролита

Если аккумулятор требует воды, убедитесь, что используется только дистиллированная чистая вода. Не позволяйте клеткам разливаться.

Осторожно снимите крышки аккумуляторных элементов. Вы увидите смесь и воду примерно на полдюйма глубиной. Опять же, убедитесь, что вода не переливается, если вы добавите еще.

Замените аккумулятор, если есть трещина, поскольку она не подлежит ремонту. Дайте смеси воды и электролита отстояться в течение нескольких часов.

Шаг 3. Проверьте состояние аккумулятора и зарядите

Проверьте электролитную ячейку, сжимая шарик ареометра и поднося раствор к тестеру. Возьмите тестовый уровень, обратите внимание на показания и отправьте раствор обратно в каждую ячейку.

При проверке электролитов в ячейке внимательно держите тестер и записывайте показания. Убедитесь, что раствор впрыскивается в ту же ячейку. Тестеры были откалиброваны исходя из предположения, что батарея 80 F.

Добавьте 0,04 для каждого показания на 10 градусов, если оно выше 80 F. Вычтите 0,04 на каждые 10 градусов ниже 80 F. Если показание элемента отклоняется на 0,05 или больше, вам нужен новый автомобильный аккумулятор.

Полностью заряженный аккумулятор должен показывать не менее 1,265. Любое значение 1.200 или ниже означает, что батарею следует заменить.

Делайте это регулярно, и вас никогда не поймают врасплох, если возникнет проблема с аккумулятором вашего автомобиля.

Электрические неисправности автомобильного аккумулятора

Сегодня многие автомобили имеют сигнализацию или компьютеры, которые могут определить наличие электрической проблемы с автомобильным аккумулятором.Если в вашем автомобиле его нет и вас беспокоит утечка энергии, купите амперметр постоянного тока. Их легко использовать, так как вам просто нужно надеть зажимы датчика на кабель аккумулятора и проверить результаты.

Если вам понравилась эта статья, вас также заинтересуют:

Дополнительные советы по обслуживанию автомобильного аккумулятора

Проверяйте уровень воды в аккумуляторе каждые 2 или 3 месяца, но только в том случае, если это аккумулятор с жидким аккумулятором, который не требует обслуживания. Если у вас есть AGM-аккумулятор, вода ему понадобится редко, если вообще когда-либо, и его не следует открывать.Вы можете проверить уровень смеси, подняв крышки заливных горловин.

Очищайте клеммы аккумулятора каждые 6-8 месяцев с помощью металлической щетки. Для очистки:

• Снимите разъемы. Переместите разъемы из стороны в сторону и слегка потяните.
• Окуните проволочную щетку в пасту, состоящую из воды и пищевой соды.
• Чистите клемму щеткой, пока не исчезнет скопление кислоты.

Советы и предупреждения

• Убедитесь, что провода мультиметра надежно вставлены в аккумулятор.
• Перед использованием мультиметра обратите внимание на признаки ослабления контактов и других проблем. Это могло быть причиной проблемы с аккумулятором.
• Держите одежду и тело подальше от кожуха вентилятора моторного отсека. Иногда они включаются автоматически и могут вызвать травму.
• Не надевайте украшения при работе с кабелями аккумулятора, клеммами или любыми электрическими компонентами.
• Не позволяйте одновременно касаться кабелей и клемм аккумулятора.
• Никогда не используйте разъем мультиметра на 10 А для проверки напряжения.Это может привести к повреждению предохранителя и других компонентов.
• Используйте только расширители клемм для расширения разъемов клемм.
• Нанесите смазку, чтобы автомобильный аккумулятор оставался холодным. Это также служит защитой от коррозии и ржавчины.
• Каждый раз при замене масла проверяйте напряжение ячейки мультиметром. Как упоминалось ранее, идеальное значение составляет 12,6 вольт, но оно может меняться в зависимости от состояния вашего автомобиля.
• У некоторых автомобилей есть изолятор аккумуляторной батареи, а у других — нет.Если он есть в вашей машине, регулярно проверяйте его.
• Не заводите автомобиль, если он подключен к зарядному кабелю. Это увеличивает риск скачка напряжения или короткого замыкания аккумулятора.
• Можно ли хранить автомобильный аккумулятор в гараже? Да, но только если он сухой и чистый.
• Не используйте мультиметр, если идет дождь и есть молния. Молния может ударить аккумулятор и вызвать серьезные травмы.
• Никогда не используйте автомобильный аккумулятор, если он сильно корродирован и имеет признаки серьезного повреждения.
• Не пытайтесь вскрыть аккумулятор или повозиться с другими настройками под капотом, если они вам известны.
• При использовании мультиметра надевайте перчатки и защитные очки.

Заключение

Осмотр автомобильного аккумулятора не так сложен, как некоторые думают. Все, что вам нужно, — это подходящий инструмент, и вы поймете, готова ли батарея. Время, которое вы тратите на осмотр автомобильного аккумулятора с помощью мультиметра, может сделать поездку разочаровывающей и приятной.

Ваш портативный генератор не запускается? — Вот что делать

Последнее обновление 18 августа 2020 г., Мэтт

Для многих портативный генератор — редко используемый инструмент. Но когда вам действительно нужно его использовать, очень важно, чтобы он действительно работал.

Это, безусловно, верно в чрезвычайных ситуациях, например, при отключении электроэнергии из-за экстремальных погодных условий.

Что делать, если портативный генератор не запускается в аварийной ситуации? Читай дальше что бы узнать.

Если ваш генератор не запускается сразу, есть контрольный список, который можно попробовать. В большинстве случаев этот процесс устранения неполадок решит проблему, и ваш генератор начнет работать.

Для некоторых из этих шагов вам, вероятно, потребуется свериться с руководством для вашей конкретной модели генератора, чтобы найти точное местоположение рассматриваемых деталей.

Ознакомьтесь с основами

Прежде чем пытаться продолжить поиск и устранение неисправностей, убедитесь, что присутствуют все основы.

• Достаточно ли в генераторе газа и масла?
• Топливный клапан открыт?
• Заслонка включена?

Любую из этих основ можно легко забыть, поэтому убедитесь, что все они соблюдены, прежде чем пробовать что-либо еще.

Используйте свежее топливо

Одна из наиболее частых причин, по которой генератор не запускается, — это старый газ. Когда топливо находится в течение длительного периода времени, оно ухудшается.
Если ваше топливо выглядит совсем мутным или похоже, что произошло некоторое расслоение, это ваша вероятная причина того, почему генератор не запускается.

Вы хотите откачать газ и заполнить его свежим газом.

Вы можете предотвратить эту проблему в будущем, взяв за правило либо запускать генератор всухую после использования, либо всегда добавлять немного стабилизатора топлива.
Хороший стабилизатор топлива абсолютно необходимо иметь под рукой, если у вас есть портативный генератор.

Проверка свечи зажигания

Потяните за свечу зажигания, чтобы проверить ее состояние.

Если он выглядит грязным, очистите его с помощью очистителя карбюратора.Вытянув заглушку, распылите немного очистителя карбюратора прямо в цилиндр.

Если ваш генератор по-прежнему не запускается, даже после того, как вы попробуете несколько других шагов, вы можете попробовать заменить свечу зажигания.

Свечи зажигания могут просто выйти из строя и изнашиваться, даже если внешне они выглядят нормально .

К счастью, в целом они довольно дешевые. Хорошая идея — всегда иметь под рукой запасную свечу зажигания на случай подобных ситуаций.

Проверка воздушного фильтра

Для работы генератору необходим приток воздуха, и засоренный воздушный фильтр может предотвратить это.

Вытяните воздушный фильтр и убедитесь, что он не забит.

Если он не так уж плох, вы можете просто почистить его. Вы можете просто слегка постучать им по полу или о столешницу, чтобы попытаться стряхнуть пыль.

Если он действительно забит или выглядит изношенным, его обязательно нужно заменить.

Воздушные фильтры, к счастью, довольно доступны по цене, так что иметь под рукой запасной воздушный фильтр тоже разумно.

Проверьте топливопровод и топливный фильтр

Если ваш генератор по-прежнему не запускается, пора проверить топливопровод, чтобы убедиться, что там нет защемлений, засоров, трещин или утечек.

В некоторых случаях вы можете исправить это повреждение, но в большинстве случаев вам нужно просто заменить линию.

Не все портативные генераторы имеют топливные фильтры, но это еще одна проблема, которую нужно проверить для тех, которые есть.

Это еще одна деталь, которая может забиться.

Снимите топливопровод с места его соединения с карбюратором.

Посмотрите, проходит ли топливо через фильтр. Если газ не выходит через фильтр, вероятно, он засорен и нуждается в замене.

Поскольку это менее распространенная проблема, вам не обязательно иметь под рукой запасную топливную магистраль, но это не повредит, если вы хотите быть готовым ко всему.

Проверить цену на Amazon

Очистить карбюратор

Старый испорченный газ, попавший в карбюратор, может вызвать проблемы.

Вы можете очистить его, просто распылив немного очистителя карбюратора на отверстия и жиклеры, не удаляя его полностью.

В остальных случаях вам потребуется удалить его.Важно помнить, что карбюраторы очень чувствительны.

Когда вы вынимаете его и чистите, очень важно, чтобы вы не поцарапали его.

Будьте осторожны и следите за всеми винтами. Здесь задействованы мелкие детали, и вы абсолютно не хотите потерять ни одну из них.

Если вы никогда раньше не чистили карбюратор, сначала посмотрите видеоролик, который расскажет вам об этом процессе:

Особые рекомендации по электрическому запуску

Для генераторов с электрическими пусковыми системами вам нужно убедиться, что аккумулятор не содержит т мертв.

Это можно проверить мультиметром. Если он разрядился, замените аккумулятор.

Если с аккумулятором все в порядке, проверьте, не перегорели ли предохранители, и замените их при необходимости.

Наконец, проверьте, нет ли коррозии на клеммах аккумулятора и что соединения затянуты.

Даже если все в порядке, вы можете снять клеммы аккумулятора и очистить их проволочной щеткой перед повторной установкой.

Проверить цену на Amazon

Регулярное техническое обслуживание в целях профилактики

В конечном счете, лучшее, что вы можете сделать, чтобы убедиться, что ваш генератор запускается, когда вам это нужно, — это выполнять регулярное профилактическое обслуживание.

Точно соблюдайте график технического обслуживания, изложенный в руководстве.

Замена масла после каждого такого большого использования важна, как и проверка воздушного фильтра и свечей зажигания, когда это рекомендуется.

Эти регулярные работы по техническому обслуживанию гарантируют, что машина находится в идеальном рабочем состоянии, когда это действительно важно.

Если вы склонны использовать свой генератор только в аварийных ситуациях, это означает, что он, вероятно, не используется в течение длительного времени.

В этом случае лучше всего запустить его всухую, чтобы он оставался без газа. Если вы не хотите этого делать, абсолютно необходимо использовать стабилизатор топлива.

Также рекомендуется проверять генератор и запускать его время от времени, чтобы убедиться, что он все еще работает.

При возникновении чрезвычайной ситуации у вас много чего происходит; последнее, что вам нужно, это выяснить, почему ваш генератор не запускается.

Не позволяйте портативному генератору просто сидеть и собирать пыль.

Позаботьтесь о нем и периодически проверяйте его, чтобы быть уверенным, что он сработает для вас, когда действительно имеет значение.

Заключение

Если ваш портативный генератор не запускается сразу, нет причин для паники.

Практически во всех случаях вы сможете снова запустить его, выполнив основные действия по устранению неполадок.

Если после выполнения всех этих советов ваш портативный генератор по-прежнему не запускается, пора обратиться к квалифицированному специалисту по ремонту.

Если ваш генератор все еще находится на гарантии, очень важно, чтобы вы отнесли его к сертифицированному техническому специалисту.

Надеюсь, это руководство по повторному запуску портативного генератора было полезным.

Были ли у вас случаи, когда генератор не запускается? Что ты сделал? В этом списке отсутствуют важные советы?

Дайте мне знать в комментариях! У вас есть другие вопросы по портативному генератору?

Последнее обновление от 05 января 2021 г.
