Как подключить противотуманки чтобы включались при запуске двигателя: Как подключить ДХО, чтобы включались при запуске двигателя?

Содержание

Автоматическое включение света после того, как завелся автомобиль (простая переделка противотуманных фар в дневные ходовые огни)

Опыт автовладельцев (авторы: Эдуард76 и bademus)

Данный способ подходит только тем у кого на Largus имеются противотуманные фары. У кого их нет, то придётся думать, как подключить реле на автовключение Ближнего Света (для этой цели лучше всего подойдёт реле 719.3777-02)

Итак, вчера установил на свой Ларгус реле, включающую ПТФ через 5 секунд после того, как завёлся автомобиль. Гаснут сразу после выключения зажигания.

Для этого заказал реле 719.3777-01 и к нему переходник мини-реле (так и называется — переходник для 719.3777-01). Изготавливает ЗАО «Энергомаш».

1. Содержимое посылки

2. Вынимаю штатное реле ПТФ и убираю до лучших времён

3. Вынимаю реле бензонасоса.

4. Взял из коробки, идущий в комплекте, красный проводок с предохранителем. Удалил предохранитель,  кончик провода зачистил и немного загнул.

4. Вставляю в отверстие контакта №1 реле бензонасоса зачищенный провод с клеммой на конце. Можно и подпаять, но я не стал, да и напряжение с красного управляющего провода на реле автосвета мизерная — 0.5 микроАмпер.

… возвращаю реле на своё место.

5. Далее подключил реле автосвета в переходник мини-реле, и установил это всё на место штатного реле ПТФ и соединил штекерами красные провода. Всё. Выглядит так.

Ранее пробовал подключить это реле через штатные предохранители, и через реле вентилятора отопителя. Но, нанные попытки не увенчались успехом.

Советую не экспементировать, если не разбираетесь в электрике как и я, т.к. делал всё методом тыка!

Через 5-7 секунд после заводки двигателя, зажигаются ПТФ, как и их сигнализатор на приборной панели. Выключаются ПТФ (ДХО) после включения габаритов и перещёлкивания переключателя, сначала на вкл.

ПТФ, затем на выкл., и гаснет свет ДХО.

Вместо ксенона, прекрасно подойдут хорошие диодные лампы ПТФ, в качестве ДХО. В крайнем случае, можно оставить и штатные лампы, тем-более ПДД допускают ездить с включенными противотуманками в дневное время, вместо ДХО! Включение Габаритных Огней днём не обязательно!

Вопрос: ПТФ загораются, когда на управляющем красном проводе появляется «+», а при включении габаритов ПТФ гасить надо руками, принудительно?

Ответ: Принудительно следует гасить ПТФ, лишь в том случае, если требуется включить Ближний Свет (в тёмное время суток) — включаем габариты, затем включаем переключателем ПТФ и сразу же выключаем, ПТФ гаснет.
В остальном: — запуск ДВС — 5 сек — заж. ПТФ — глушим ДВС — сразу гаснут.

Вопрос: А если нужно включить ближний свет совместно с ПТФ ?

Ответ: Без проблем!  Кроме автоматического включения ПТФ всё остальное работает в штатном режиме.

Отзыв: Спасибо за работу. Заказал такой же комплект, они там что то модернизировали, пришло с другим переходником. На выходе только 4 провода (самой колодки для вставки в гнездо нет). Вобщем в итоге всё просто — на обоих реле есть обозначение контактов: 1\2\3\5\ и в скобках 1(86) 2(85) 3(30) 5(87) на штатной и на купленой 86.85.30.87. Всё! Ошибиться невозможно. Припаиваем свои папы и суем по номерам.

Отзыв: Сегодня получил реле и переходник (с четыремя раздельными проводками) и всё сделал за 10 минут, всё чётко работает. Но по хорошему, конечно надо будет проводки паять к мини колодке, куплю какую-нибудь дешёвую мини-реле, раскурочу и припаяю как надо, а то по раздельности как то не надёжно. Дело это нужное, а переходник конечно можно сделать самому. Но на реле которое мне пришло есть застёжка, которая хорошо входит в паз рядом с запасными предохранителями, только надо одну минуту поработать напильником (кто будет ставить-поймёт) и тогда ничего не будет болтаться и дополнительно ничем не надо крепить.

Всем удачи.


Автоматическое включение противотуманных фар | василий дудкин

С 2011 года вступили в силу изменения в законодательство о включении дневных ходовых огней (ДХО). Согласно этим изменениям, на движущихся автомобилях в дневное время, должны быть включены ДХО, если их нет, то должен включаться ближний свет фар или противотуманные фары.

Казалось бы ничего страшного включил противотуманки, их установил еще предыдущий хозяин моей Нивы, и поезжай. Но оказалось каждый раз включать перед началом движения, а потом выключать после остановки, не всегда получается. Посадив два раза аккумулятор, хорошо, что оба раза в людном месте, где можно было прикурить от другого автомобиля, а если-бы в одиночку на охоте? Стал думать, как автоматизировать процесс включения и выключения. Самое простое включать противотуманки от замка зажигания через реле. Но это дополнительная нагрузка на аккумулятор во время работы стартера. А вот если взять сигнал для включения и выключения противотуманок от датчика давления масла? Это то, что надо. При включении зажигания на выходе датчика появляется минус 12 В. Когда заработает двигатель, этот минус обрывается (выключается аварийная лампочка на щитке приборов).

Подумал, и появилась схема.

Купил автомобильные электромагнитные реле одно пяти контактное и два четырех контактных. Диоды у меня были Д 226. Можно любые выдерживающие обратное напряжение больше 15 В. И прямой ток выше о,3 А.

Работа схемы

При включении зажигания на клемме № 50 замка зажигания появляется плюс 12 В. От этого напряжения сработает реле Rel3. Минус 12В на корпусе автомобиля. Своим контактом замкнет цепь срабатывания реле Rel1 и цепь питания ламп противотуманных фар с контрольной лампой на щитке приборов.

Цепь срабатывания Rel1. Плюс 12 В от предохранителя № 11, замкнувшийся контакт Rel3, обмотка реле Rel1, прямой переход диода D2 минус 12В на датчике давления масла. Противотуманные фары не включатся, так как реле Rel1 своим контактом разорвет цепь питания ламп.

Как только заработает двигатель и появится давление масла, датчик давления масла оборвет цепь питания реле Rel1. Оно отпустит якорь и замкнет цепь питания ламп в противотуманных фарах.

Противотуманки выключатся автоматически в трех случаях.

1. Заглохнет двигатель, датчик выдаст минус 12 В, от которого сработает реле Rel1 и оборвет цепь питания ламп.

2. Будут включены ближний или дальний свет. Сработает реле Rel2 по цепи, плюс от провода ближнего или дальнего света, диод D3 или D4 обмотка реле Rel2 минус на корпусе. Своим контактом подаст минус через диод D1 на реле Rel1, которое сработав, оборвет цепь питания ламп.

3. Будет обесточена схема, выключением зажигания.

Габаритные огни могут включаться и выключаться не зависимо от противотуманок.

Данная схема не противоречит ПДД. На моей Ниве устойчиво работает уже более 7 лет.

Дочитали до конца? Вероятно, вам понравилась статья.

Пожалуйста, поставьте «Палец вверх!» и подпишитесь на мой канал.

Заранее благодарю вас!

подключение ДХО через реле, от лампочки давления масла, другие схемы

После внесения изменений в ПДД, которые обязывают воителей включать фары днем на автомобилях без ДХО, многие водители реализуют нештатную установку дневных ходовых огней на машину. Прежде всего, данное решение позволяет увеличить срок службы лампочек в фарах, а также продлевает ресурс самих фар и габаритов, так как без ДХО их приходится использовать практически постоянно. Параллельно при наличии дневных ходовых огней снижается нагрузка на электрические цепи, реле и предохранители.

Что касается выбора ДХО на машину и различных видов подобных устройств, сегодня на рынке имеется большое количество всевозможных предложений (гибкие ленты или трубки, «орлиный глаз», ДХО в противотуманные фары и т.д.). Каждое решение имеет как свои плюсы, так и минусы. Так или иначе, определившись с выбором, нужно не только установить ходовые огни, но и правильно их подключить.

Содержание статьи

Как правильно подключать ходовые огни

Итак, после приобретения комплекта ДХО также нужно знать, как правильно подключить дневные ходовые огни, чтобы добиться максимальной эффективности и безопасности. Прежде всего, основные предписания содержатся в пункте 6. 19 ГОСТ Р 41.48-2004. Основная задача — схема ДХО должна быть реализована так, чтобы ходовые огни включались автоматически при повороте ключа зажигания или в момент запуска двигателя.

Также ДХО должны отключаться автоматически в тот момент, когда включаются габариты или фары. С учетом того, что по стандарту  фары головного света должны включаться исключительно после включения габаритов (кроме подачи коротких сигналов), в рамках подключения ДХО необходимо учитывать все нюансы.

Получается, не правильно и абсолютно нецелесообразно делать так, чтобы дневные огни включались только вместе с габаритами или при включении света фар, а также оставлять возможность включения ДХО вместе с фарами для использования их в темное время суток.

Еще отметим, что кроме самого подключения также в схему нужно интегрировать блок стабилизации светодиодов. Как правило, в устройстве ДХО ограничителем выступает резистор. При этом скачки напряжения становятся причиной того, что резисторы не способны стабильно «выравнивать» ток.

По указанной причине стабилизатор напряжения ходовых  огней (LED-драйвер) является важным элементом. Многие владельцы, которые подключают ДХО своими руками, упускают этот момент, после чего  срок службы светодиодных элементов сильно сокращается в результате перепадов напряжения в бортовой сети автомобиля.

Если просто, во время очередного скачка напряжения на светодиодном модуле напряжение превышает 12 В, это становится причиной перегрева кристалла, падает яркость светодиодов. Результат – невозможность эффективно обозначить транспортное средство на расстоянии 100 метров, далее диоды начнут мерцать и через время окончательно выйдут из строя.

Конечно, каждый владелец решает сам, нужен стабилизатор или нет, однако специалисты настоятельно рекомендуют его установку, чтобы каждый год не менять светодиодные модули.  Далее мы рассмотрим различные схемы подключения ДХО.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней.

Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

  • Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

  • Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.

  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено.

  • Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

  • 30 кидается на выводы «+» светодиодов;
  • 85 идет на «плюс» к габаритам;
  • 86 подключают на любой вывод геркона;
  • 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

Учитывая все недостатки рассмотренных выше схем, многие владельцы интересуются, как подсоединить ходовые огни через 5 контактное реле. Дело в том, что такая схема лишена многих недостатков. Прежде всего, реле для ДХО подключается таким способом:

  • 30 на «плюсы» ДХО;
  • 85 на «+» габаритной лампы;
  • 86 идет на корпус машины;
  • 87А подключают на «+» замка зажигания;
  • 87 просто изолируют без подключения;

Такая схема срабатывает во время поворота ключа в замке, на ДХО идет  напряжение 12 В и огни включаются. Если же включить габариты или фары, реле размыкает контакт 87А, а также замыкает контакт 87.

Это значит, что ходовые огни выключаться и произойдет включение габаритов. Плюсом данной схемы является то, что она полностью укладывается в рамки по ПДД и ГОСТ, а также работает даже тогда, когда в габаритах стоят диоды.

Единственный минус схемы — ДХО включаются после поворота ключа в замке. Это значит, что если ключ повернут, но мотор не заведен, огни все равно горят. Так или иначе, схема весьма распространена. Главное, интегрировать в схему стабилизатор напряжения. Если учесть, что ток течет через ДХО независимо, в фары и габариты можно ставить лампы или диоды разного типа независимо от мощности.

  • Схема подключения через контроллер ДХО (блок управления ДХО) является простым вариантом подключения ДХО без реле. Наличие такого блока управления ходовыми огнями позволяет включить ходовые огни автоматически после запуска двигателя. Также диоды светят ярко, блок защищает их от скачков напряжения.

Блок управления дневными ходовыми огнями можно поставить на любой автомобиль с любыми типами ламп (в том числе и светодиодными). Минус данного решения — на рынке мало качественных блоков и много предложений сомнительного качества.

Что касается проверенных решений, можно выделить блок DayLight+  для ДХО, а также оригинальные решения от Philips или Osram. В таких блоках реализована стабилизация напряжения, схема подключения отличается простотой и надежностью, сами блоки имеют защиту от влаги и пыли. Также блоки можно считать универсальными, их зачастую можно ставить на любое авто с 12 В бортовой сетью.

Кстати, также добавим, что DayLight+ блок можно купить отдельно, тогда как Филипс или Осрам  идут в комплекте с самими ДХО. Само собой, цена в этом случае достаточно высокая, однако совокупность преимуществ оправдывает такие расходы.



Читайте также

Что такое дневные ходовые огни и зачем они нужны

Часто автолюбители ставят себе вопрос: что такое дневные ходовые огни (ДХО) на автомобиле? Они вроде предназначены для дня, но зачем они в светлое время суток? Правила дорожного движения даже установили новые правила, которые регулируют состояние таких фонарей. В статье разберемся, что это за части автомобиля, зачем они нужны и как их установить самостоятельно без посторонней помощи.

Содержание статьи

Для чего нужны?

Что такое ходовые огни на автомобиле? Это – фонари, которые помогают улучшить видимость авто на дороге. Случаются такие происшествия, согласно которым автомобиль было плохо виден днем. Чтобы избежать указанных случаев, необходимо включать дневные ходовые огни. Какие же фонари могут служить вместо дневных ходовых?

  1. Ближний свет машины.
  2. Дальний свет, но приглушенный или установленный на минимум.
  3. Поворотники передних фар, если они работают в постоянном режиме.
  4. Противотуманные фары.

Большинство новых иномарок, которые были выпущены после 2010 года, имеют высокий класс – уже имеют дневные ходовые огни, они могут зажигаться автоматически или с подачи водителя. Но некоторые облегченные комплектации могут заменять их на ближний свет или противотуманки.

Дневные ходовые огни должны быть ярче, нежели габариты автомобиля. Поэтому, согласно нормам всех стран, габариты не являются заменителями дневных фонарей.


Разъяснение ПДД и ГОСТ

Схема подключения дневных ходовых огней

Что такое ходовые огни на автомобиле, трактуется и в ПДД. А еще обозначается, что движение транспортных средств без этих фонарей в зимне-осеннее время – недопустимо и может быть наказано штрафом.

ГОСТ Р 41.48-2004 указывает, что ДХО должны включаться при запуске машины, а с началом работы основного света (ближнего, дальнего, противотуманок) – эти огни выключаются.

Если они заменяются иными – то требования этого ГОСТа будут соблюдаться автоматически.

Производители высококлассных автомобилей в полной сборке добавляют дополнительные функции для автомобильных дневных светодиодных фонарей. Это может быть отключение их при заднем ходе, при установке ручника, при установке селектора АКП на Паркинг или др. Все эти дополнения хоть и не прописаны в ГОСТ, но не нарушают его.

Как установить

Если ваш автомобиль не оснащен таким электрооборудованием, но вы, как любящий машинное дело человек, желаете произвести ремонт и их установить, то дело это не хитрое. Установка ДХО поможет избежать случаев, когда водитель забывает включить “ближний” или противотуманки, забывает их выключить при остановке авто и аккумулятор разряжается. Этот нюанс даже может сэкономить топливо, хоть и не значительно и продлить ресурс подсветки задних фонарей, номерного знака и др.

Итак, мы решили, что ремонт машины необходим и стоит выполнить подключение ДХО. Первым делом, узакониваем это дополнение, обращаемся в управление технадзора УАП и пишем там заявление, далее устанавливаем сами или на СТО и несем оттуда справку о правильной работе дополнения. Ремонт и усовершенствование авто заканчивается тогда, когда в техническом паспорте авто стоит отметка об установке. Такая схема не очень проста, но без законного основания ремонтировать машину не стоит, а править законы еще сложнее.

Если вы узаконили дополнение – то в качестве фонарей можно использовать даже китайские ленты, которые очень дешевые и установка займет пару минут. Если же возиться с технадзором не желаете – тогда стоит подумать о противотуманках.

Чтобы реализовать вышеописанные функции ДХО и не ставить дополнительный светодиодный фонарь, нужно просто переформатировать противотуманные фары так, чтобы они включались при запуске двигателя автомобиля и выключались при завершении его работы. Такая реализация будет соответствовать ПДД, ГОСТу и государственным нормам.

Для выполнения такого усовершенствования – покупаем два реле (желательно одно пятиконтактное, а другое – четырех), выбираем электропроводку, изоленту, блок с предохранителем на 25 А. Готовим инструмент – нож, плоскогубцы, отвертки и гаечные ключи и приступаем к работе. Соединяем контакт 85 первого реле с массой, 86 – с плюсом габаритов или ближнего фонаря, 30 – с плюсом второго реле контакта 87, а контакт 87а – с плюсом противотуманок.

С другой стороны расположено второе реле – его 86 контакт мы соединяем с плюсом замка зажигания авто или генератора, 85 – с массой, 30 – с плюсом АКБ, а 87 – с первым реле. Вот такая нехитрая схема позволит без лишних забот переформатировать противотуманки так, чтобы они выполняли все функции дневных огней.

Если вы решили изменить автомобиль и сделать его более совершенным и правильным, согласно нормам государства – в этом нет ничего сложного, это наоборот – похвально. Самому выполнить дополнение в качестве ДХО не составит труда, поэтому позаботьтесь об этом вопросе. Успехов!

Видео “Установка дневных ходовых огней”

На видео автомеханик показывает, как правильно разобрать фары и установить дневные ходовые огни на автомобиль марки “Kia Mohave”.



Дневные ходовые огни как подключить


Лучшие схемы подключения дхо своими руками на авто

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

[adv1]

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

[adv2]

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

  • Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
  • Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
  • Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
  • Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

4 контактное реле, генератор и датчик масла

Это еще два способа, которые стоит рассмотреть. Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Но не в единой цепи.

Обе схемы предполагают, что ДХО будут включаться лишь тогда, когда запускается мотор. Питается система от генератора и основана на переключениях 4-контактника и геркона.

Подключение контактов реле выглядит так:

  • 30 контакт идет на плюс светодиодного модуля;
  • 85 контакт следует к плюсу провода к габаритам;
  • 86 контакт необходим для любого вывода от геркона;
  • 87 контакт на плюсовую клемму от АКБ;
  • также на плюс аккумулятора идет второй вывод от геркона.

После подключения обязательно проводится настройка. Тут нужно запустить мотор и начать перемещать геркон около генератора, чтобы получить срабатывание и стабильную работу ходовиков. Потом геркон следует убрать в специальную термотрубку и зафиксировать.

Если геркона нет, тогда питание для ДХО можно подать через датчик давления масла. Тогда 86 контакт идет на лампу давления, а в остальном схема сохраняется в изначальном виде.

Схемы во многом отличные. Но их нельзя использовать в ситуациях, когда габариты основаны на светодиодах. Это единственный существенный минус.

5 контактное реле

Чтобы избавиться от минусов предыдущих схем, применяется вариант подключения через 5 контактное реле.

Реле соединяется следующим образом:

  • 87 контакт не подключается и просто изолируется;
  • 87а идет на плюс к замку зажигания;
  • 86 контакт нужен для соединения с корпусом;
  • 85 следует к плюсовому проводу от габаритных огней;
  • 30 контакт выводится на плюс светодиодного модуля ДХО.

Поворачивая ключ в замке, к ДХО начинает поступать 12В, что позволяет зажечь лампы ходовиков. Включая габариты или головной свет, реле размыкает 87а контакт и замыкает 87 контакт. Тем самым ходовики выключаются, а другие фонари включаются. Такая схема хороша тем, что соответствует ГОСТу и ПДД. Плюс можно использовать диодные габариты.

Тут рекомендуется обязательно использовать стабилизатор напряжения. Недостаток схемы лишь в том, что при повороте ключа без запуска мотора ДХО будут светить.

Блок управления

Наиболее простым и надежным методом подключения считается применение блока управления и отказ от реле. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций.

Но большая проблема в том, что чаще всего автомобилистам встречается китайский контроллер. Они не соответствуют ГОСТу и обладают низким качеством сборки.

Если использовать блоки управления, то только такие:

Эти производители отлично себя зарекомендовали, и предлагаемые ими блоки действительно работает качественно и эффективно. Причем первый из списка является решением отечественного производства.

Вторые два блока немецкие, продаются в сборе с ДХО, а потому стоят заметно дороже.

А как вы решаете проблему с подключением ДХО, которые фактически стали обязательным элементом?

Спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте свои вопросы!

pricep-vlg.ru

Ремонт и Доработка» на DRIVE2

Вот наконец выбрал время что бы рассказать о подключении дхо в авто. Процедура достаточно простая в ней сможет разобраться любой. И так нам понадобится 1 реле 5контактное его часто применяют в сигнализациях
2 провода 4м
3 клемы мама 4шт и 2шт под болт
4 термоусадка под клемы мама
5 само дхо

Процесс сборки
1 берем дхо крепим где пожелаем выводим провода подключаем так левый и правый дхо «+» и «-«, в месте «-» на кузов к проводу паяем клему под болт и плотно крепим на кузов авто. К «+» паяем клему маму изолируем термоусадкой и пока оставляем так.

2 теперь лезем в проводку своего авто и находим провод ближнего света достаточно одного с любой фары в него врезаемся и выводим провод паяем клему мама изолируем и оставляем.

3 теперь находим в машине плюс от зажигания так же в него врезаемся и выводим провод с клемой мама и то же изолирован.

4 теперь само реле у него есть 5 контактов это 85, 86, 87а, 87, 30. нам понадобится все кроме 87 его можно оторвать а можно оставить. Контакт 86 подключить к минусу (провод, на одном конце клема мама на другом клема под болт), а контакт 85 подсоединить к фаре ближнего света (пункт 2). следующие контакт 87а к нему нужно подсоединить «+» от зажигания (пункт 3). ну теперь дхо вывод 30 соединить с клемой идущей с дхо.(пункт1)

проверьте надежность и изоляцию клем на реле это важно!

видео работы в контакте ( дхо как подключить )

описание работы
желтый поворотник (условно это дхо)
лампочка (условно ближний свет)
переключатель (условно кнопка включения ближнего света)
1 загорается желтый поворотник это значит питание от зажигания появилось вы завели машину и поехали дхо включено все по госту.
2 ночь пора включить свет, с помощью переключателя включаем ближний на видео все видно.
3 приезжаем домой выключаем фары у нас снова включается дхо отключаем зажигание и дхо выключается. что бы добиться плавного гашения поставьте конденсатор большой емкости параллельно дхо

www.drive2.ru

Способы подключения дневных ходовых огней – Поделки для авто

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится  для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой),  провод одиночный диаметром от 1. 5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

 Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!).  В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85  контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт  – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

Автор; OLeg

Похожие статьи:

xn—-7sbgjfsnhxbk7a.xn--p1ai

Установка и подключение дневных ходовых огней

Совсем недавно в России были введены требования по использованию в светлое время суток противотуманных фар, либо ближнего света, либо дневных ходовых огней. Помощь в установке на автомобиль дополнительной оптики предлагают многие СТО. Однако дневные ходовые огни подключить своими руками не очень сложно, и ниже мы расскажем, как это сделать.

Мы расскажем о том, как выбрать дневные ходовые огни, опишем способы их установки и приведем схему подключения ДХО.

В конце статьи смотрите видео-инструкцию по подключению ДХО через датчик давления масла.

Дневные ходовые огни (ДХО или DRL) являются дополнительными световыми приборами, которые устанавливаются в передней части авто. Они могут совмещаться со штатной оптикой или использоваться отдельно. При включении ближнего или дальнего света, а также габаритных огней ДХО желательно отключать.

Как выбрать дневные ходовые огни

Еще недавно для привлечения внимания к автомобилю водители включали ближний свет фар. Использование дневных ходовых огней позволяет исключить некоторые недостатки, которые появляются при использовании штатной оптики в дневное время.

  1. ДХО повышают срок службы ламп головного света. Частое включение и выключение ближнего света негативно отражается на долговечности лампочек. Особенно это касается световых приборов с улучшенной светоотдачей, типа +30%, +50% и т. д.
  2. При использовании ДХО исключается включение габаритных огней и подсветки номера. Это позволяет снизить потребление электроэнергии и не ухудшить читаемость стоп-сигналов.
  3. Наличие автоматического включения ДХО позволяет бороться с забывчивостью автовладельца. Не включив штатную оптику днем, автомобилист рискует получить штраф. А если оставить ближний свет фар при выключенном двигателе, то аккумулятор быстро разрядится.

Перед тем, как браться за подключение дневных ходовых огней, следует учесть ряд факторов, влияющих на выбор модели ДХО.

Во-первых, многое зависит от места установки и дизайна автомобиля:

  • Дополнительная оптика может иметь прямоугольную или круглую форму. Здесь решающую роль сыграет конструкция бампера и внешний вид «передка» машины.
  • Размер фонарей определяется той нишей, которая имеется в бампере или воздухозаборнике авто.
  • Яркость свечения каждого блока зависит от количества светодиодов. Она должна находиться в пределах 150-330 люменов.

Вторым важным фактором при выборе дневных ходовых огней будет соблюдение нормативных требований. При установке необходимо выдержать несколько основных характеристик:

  • Высота от уровня земли до фонарей должна находиться в пределах от 250 до 1500 мм.
  • Расстояние от крайней боковой точки авто до фары не должно превышать 400 мм.
  • Между двумя фонарями ДХО минимальное расстояние составляет 600 мм. Для автомобилей шириной до 1300 мм этот параметр уменьшается до расстояния 400 мм.
  • Необходимо соблюдать и некоторые геометрические параметры при установке фонарей ДХО. Горизонтальное отклонение составляет 20 градусов внутрь и наружу, а вертикальный угол должен быть 10 градусов вниз и вверх.

Способы установки и схема подключения дневных ходовых огней

Установка дневных ходовых огней может быть выполнена разными способами, все зависит от умений автовладельца.

При покупке дневных ходовых огней обратите внимание, что в комплект должны входить два фонаря, соединительные провода, материалы для установки и инструкция по монтажу и эксплуатации. В этом случае владельцу авто не придется ломать голову и искать схемы подключения ДХО.

  1. Для людей, которые боятся или не хотят заниматься обслуживанием или ремонтом авто, предпочтительнее обратиться в специализированный автосервис. Опытный автоэлектрик быстро и качественно справится с подключением ДХО.
  2. Тем кто способен выполнить простые операции по тюнингу машины, можно посоветовать купить готовый комплект ходовых огней. Например, хорошо себя показали ДХО Philips и Hella.
  3. Любители паяльников и электрических схем могут полностью сделать своими руками светодиодные фонари и выполнить их подключение.

Подключение ходовых огней может выполняться по разным электрическим схемам (самая простая схема – через реле и датчик давления масла). Главное, чтобы ДХО включались после запуска мотора и гасли при включении фар ближнего и дальнего света. Удобно использовать для подключения контроллер DRL (к нему в комплекте будет дана и монтажная схема).

Как сделать дневные ходовые огни своими руками

Для самостоятельного изготовления ДХО обычно используются дешевые противотуманки, светодиодная лента, алюминиевые пластины, силиконовый герметик и паяльник. Очередность сборки будет примерно следующей:

  • Сначала разбирается старая противотуманная фара и извлекается внутренняя начинка.
  • Далее по размеру корпуса фонаря вырезается алюминиевая пластина.
  • По размеру пластины отрезается кусок (или 2 куска) светодиодной ленты.
  • На обезжиренную поверхность алюминия наносится клей-герметик, и крепятся светодиоды.
  • Остается при помощи паяльника последовательно соединить отрезки светящейся ленты и электрический провод.
  • Фара собирается уже с новой начинкой.

Для подключения таких ДХО выбирается одна из подходящих к данному авто схем (лучше подключать через DRL-контроллер или через реле и датчик давления масла, как на видео ниже).

Установка дневных ходовых огней на автомобиль своими руками становится не только интересным времяпрепровождением. Результат работы станет причиной для гордости автовладельца, ведь новый имидж своему железному коню удалось создать самостоятельно.

Видео: подключение ДХО через датчик давления масла

unit-car.com

Ходовые огни на авто своими руками: сборка, схемы подключения

Эксплуатация27 июля 2019

Использование дневных ходовых огней (ДХО) во время движения уже давно стало необходимостью для всех водителей. ДХО делают автомобиль более заметным на дорогах, благодаря чему число аварий уменьшается из года в год. Можно купить готовый комплект ДХО либо же сделать всё самостоятельно – от изготовления до подключения.

Требования по регламенту

В новых требованиях к передвижению регламентировано использование в светлое время суток либо включённых фар ближнего света, либо ДХО, если таковые имеются. Использование ходовых огней позволяет продлить срок эксплуатации источников света в автомобильных фарах. Также они позволяют сэкономить расходуемый заряд аккумулятора или топлива, которое расходуется при работе ближнего света фар.

Сами по себе диоды светят во все стороны, а точнее на 120 градусов. Для решения этой проблемы применяется фокусировка света при помощи оптики, в основном линз. Чтобы определить параметры линзы, нужно определить силу, которая измеряется в Люменах. Однако, для оценки эффективности работы, сила света измеряется не в Люменах, а в Канделах. Чтобы измерить силу света ДХО, нужно разместить люксметр перед диодом на расстоянии одного метра. При этом Люксы преобразуются в Канделы.

Требуемые характеристики для ДХО:

  • 500 – 700 люмен в каждом ходовом огне;
  • мощность должна быть не меньше 6 Ватт;
  • угол освещения должен составлять 35 градусов.

Помимо этого, ДХО должны соответствовать требованиям, согласно ГОСТу:

  • сила света – 400 – 800 Кандел;
  • угол свечения должен составлять 25 градусов по вертикали и 55 градусов по горизонтали;
  • освещаемая площадь каждого из огней – не менее 40 сантиметров квадратных;
  • источники света нужно располагать на расстоянии в 25 сантиметров от дорожного полотна;
  • расстояние между ходовыми огнями должно составлять минимум 60 сантиметров;
  • разрешённые цвета огней – желтый или белый.

Необходимые комплектующие и сборка ДХО

В зависимости от навыков, можно купить готовые ДХО либо же изготовить самостоятельно. Самыми распространёнными комплектующими для самодельных ходовых огней являются дешёвые противотуманные огни, светодиодные ленты, алюминиевые пластины, герметик и паяльник. Все комплектующие должны обеспечивать работу ДХО согласно требованиям и ГОСТам. Сборка происходит следующим образом:

  1. Разбирается старая или купленная противотуманная фара и достаётся её начинка.
  2. Далее из куска алюминия вырезается пластина по размеру корпуса фонаря.
  3. Уже по размеру пластины вырезаются куски или один кусок светодиодной ленты, либо одиночные светодиоды.
  4. После обезжиривания пластины, на её поверхность наносится герметик, к котором крепятся светодиоды.
  5. Соединение светодиодов или светодиодной ленты при помощи паяльника с проводами.

Это один из самых простых способов самостоятельной сборки ДХО. Существуют и другие способы сборки, с которыми можно ознакомится в других источниках информации.

Самостоятельная установка ДХО

Прежде чем начать устанавливать ДХО нужно определиться с местом размещения и произвести замеры. Согласно рекомендованному размещению ходовых огней, расстояние между ними должно быть не менее чем 60 см, минимальная и максимальная высота размещения – 25 и 150 см соответственно, а минимальное расстояние до фары должно составлять не менее 40 см. Помимо этого, сами ходовые огни нужно размещать под углом, не превышающим десяти градусов, чтобы освещенность соответствовала ГОСТам. Рекомендуемое место установки – это на уровне противотуманных фар.

После того, как было выбрано место размещения ДХО, можно приступить к их установке на автомобиль. Монтаж ходовых огней выполняется следующим образом:

  1. Если они монтируются на решётку, то её надо снять.
  2. Прикрепить ДХО можно при помощи саморезов, либо используя клей или двухсторонний скотч, предварительно обезжирив место поклейки.
  3. Протянуть провода в отверстие для зажима.
  4. Установить блок управления ходовыми огнями.
  5. Подсоединить провода к блоку управления ДХО, поместив кабели в специальный разъём.
  6. Прикрепить модули и провода в подкапотном пространстве, кроме проводов для подключения к источнику питания, после чего окончательно закрепить корпус.

Справка! Проводку не рекомендуется клеить к радиатору, топливопроводу или шлангу. Спешить с приделыванием корпуса ДХО к автомобилю лучше не стоит и устанавливать лишь после проведения всех проводов под капотом.

Схемы подключения ДХО

Чтобы завершить установку ДХО на автомобиль, их нужно подключить к источнику питания и некоторым датчикам по отдельности либо вместе, в зависимости от своего устройства.

К датчикам скорости

Подключение к датчику скорости относится к простым способам. ДХО будет запускаться при запуске датчика скорости. Для подключения нужно подключить контакты ходовых огней к сделанному разрыву в проводке автомобиля. Например, у кнопки переключения ближнего света. Реле можно использовать любое, но оно должно обладать размыкающей парой.

Справка! Если хочется, чтобы огни работали при стоянке автомобиля, нужно использовать параллельное подключение.

К датчику масла

Подключение ходовых огней через датчик масла удобно тем, что при заводе автомобиля они будут загораться вместе с датчиком масла. Это позволит не задумываться о том, были ли включены ДХО и тратить время на их включение и выключение. Схема включения основана на переключении четырёх -контактного реле. Само подключение происходит следующим образом:

  1. Контакт 88 подключается к плюсовым выводам ДХО.
  2. Контакт 85 подключается к плюсовым выводам габаритов.
  3. Контакт 86 подключается к датчику давления масла в качестве источника питания.
  4. Контакт 30 идёт на плюс аккумулятора.

При заводе двигателя включается датчик давления масла, от которого поступает напряжение питания для ДХО и замыкаются нужные контакты. Такое подключение не подходит, если в габаритах установлены светодиоды.

Подключение ходовых огней к генератору

Подключение к генератору происходит по той же схеме, что и в предыдущем варианте, за исключением того, что контакт 85 будет подключаться к генератору и будет срабатывать во время запуска мотора.

Подключение готового комплекта

Помимо самодельных ДХО можно просто купить уже готовые ходовые огни с блоком управления. Он обеспечит защиту от перегрузок, включение ДХО после запуска двигателя и безопасную работу. Подключение происходит аналогично схемам, в которых использует реле, а питание подаётся с генератора.

Как не надо делать ДХО?

Некоторые люди думают, что обычную светодиодную ленту можно использовать в качестве полноценного ДХО. Либо же они покупают готовые дешёвые ходовые огни, в которых источник света – это светодиодная лента, светящая хорошо только ночью, а не днём. Но просто использовать светодиодную ленту, без соответствующей оптики и расчётов параметров нельзя. Это не ДХО. То же самое можно сказать о неоновых трубках, которые также относятся к аксессуарам, а не к настоящим ДХО.

В заключение

Обладая всеми нужными знаниями, можно изготовить самостоятельно ДХО согласно всем требованиям и ГОСТам, установить их на автомобиль и подключить так, чтобы они работали постоянно. Использование ходовых огней позволит обезопасить пешеходов и водителей других автомобилей, а также сэкономит электричество и топливо, которое бы ушло при использовании противотуманных фар.

autochainik.ru

подключение ДХО через реле, от лампочки давления масла, другие схемы

После внесения изменений в ПДД, которые обязывают воителей включать фары днем на автомобилях без ДХО, многие водители реализуют нештатную установку дневных ходовых огней на машину. Прежде всего, данное решение позволяет увеличить срок службы лампочек в фарах, а также продлевает ресурс самих фар и габаритов, так как без ДХО их приходится использовать практически постоянно. Параллельно при наличии дневных ходовых огней снижается нагрузка на электрические цепи, реле и предохранители.

Что касается выбора ДХО на машину и различных видов подобных устройств, сегодня на рынке имеется большое количество всевозможных предложений (гибкие ленты или трубки, «орлиный глаз», ДХО в противотуманные фары и т.д.). Каждое решение имеет как свои плюсы, так и минусы. Так или иначе, определившись с выбором, нужно не только установить ходовые огни, но и правильно их подключить.

Содержание статьи

Как правильно подключать ходовые огни

Итак, после приобретения комплекта ДХО также нужно знать, как правильно подключить дневные ходовые огни, чтобы добиться максимальной эффективности и безопасности. Прежде всего, основные предписания содержатся в пункте 6.19 ГОСТ Р 41.48-2004. Основная задача — схема ДХО должна быть реализована так, чтобы ходовые огни включались автоматически при повороте ключа зажигания или в момент запуска двигателя.

Также ДХО должны отключаться автоматически в тот момент, когда включаются габариты или фары. С учетом того, что по стандарту  фары головного света должны включаться исключительно после включения габаритов (кроме подачи коротких сигналов), в рамках подключения ДХО необходимо учитывать все нюансы.

Получается, не правильно и абсолютно нецелесообразно делать так, чтобы дневные огни включались только вместе с габаритами или при включении света фар, а также оставлять возможность включения ДХО вместе с фарами для использования их в темное время суток.

Еще отметим, что кроме самого подключения также в схему нужно интегрировать блок стабилизации светодиодов. Как правило, в устройстве ДХО ограничителем выступает резистор. При этом скачки напряжения становятся причиной того, что резисторы не способны стабильно «выравнивать» ток.

По указанной причине стабилизатор напряжения ходовых  огней (LED-драйвер) является важным элементом. Многие владельцы, которые подключают ДХО своими руками, упускают этот момент, после чего  срок службы светодиодных элементов сильно сокращается в результате перепадов напряжения в бортовой сети автомобиля.

Если просто, во время очередного скачка напряжения на светодиодном модуле напряжение превышает 12 В, это становится причиной перегрева кристалла, падает яркость светодиодов. Результат – невозможность эффективно обозначить транспортное средство на расстоянии 100 метров, далее диоды начнут мерцать и через время окончательно выйдут из строя.

Конечно, каждый владелец решает сам, нужен стабилизатор или нет, однако специалисты настоятельно рекомендуют его установку, чтобы каждый год не менять светодиодные модули.  Далее мы рассмотрим различные схемы подключения ДХО.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

  • Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

  • Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено.

  • Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

  • 30 кидается на выводы «+» светодиодов;
  • 85 идет на «плюс» к габаритам;
  • 86 подключают на любой вывод геркона;
  • 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

Учитывая все недостатки рассмотренных выше схем, многие владельцы интересуются, как подсоединить ходовые огни через 5 контактное реле. Дело в том, что такая схема лишена многих недостатков. Прежде всего, реле для ДХО подключается таким способом:

  • 30 на «плюсы» ДХО;
  • 85 на «+» габаритной лампы;
  • 86 идет на корпус машины;
  • 87А подключают на «+» замка зажигания;
  • 87 просто изолируют без подключения;

Такая схема срабатывает во время поворота ключа в замке, на ДХО идет  напряжение 12 В и огни включаются. Если же включить габариты или фары, реле размыкает контакт 87А, а также замыкает контакт 87.

Это значит, что ходовые огни выключаться и произойдет включение габаритов. Плюсом данной схемы является то, что она полностью укладывается в рамки по ПДД и ГОСТ, а также работает даже тогда, когда в габаритах стоят диоды.

Единственный минус схемы — ДХО включаются после поворота ключа в замке. Это значит, что если ключ повернут, но мотор не заведен, огни все равно горят. Так или иначе, схема весьма распространена. Главное, интегрировать в схему стабилизатор напряжения. Если учесть, что ток течет через ДХО независимо, в фары и габариты можно ставить лампы или диоды разного типа независимо от мощности.

  • Схема подключения через контроллер ДХО (блок управления ДХО) является простым вариантом подключения ДХО без реле. Наличие такого блока управления ходовыми огнями позволяет включить ходовые огни автоматически после запуска двигателя. Также диоды светят ярко, блок защищает их от скачков напряжения.

Блок управления дневными ходовыми огнями можно поставить на любой автомобиль с любыми типами ламп (в том числе и светодиодными). Минус данного решения — на рынке мало качественных блоков и много предложений сомнительного качества.

Что касается проверенных решений, можно выделить блок DayLight+  для ДХО, а также оригинальные решения от Philips или Osram. В таких блоках реализована стабилизация напряжения, схема подключения отличается простотой и надежностью, сами блоки имеют защиту от влаги и пыли. Также блоки можно считать универсальными, их зачастую можно ставить на любое авто с 12 В бортовой сетью.

Кстати, также добавим, что DayLight+ блок можно купить отдельно, тогда как Филипс или Осрам  идут в комплекте с самими ДХО. Само собой, цена в этом случае достаточно высокая, однако совокупность преимуществ оправдывает такие расходы.

Подведем итоги

Как видно, применительно к ДХО сегодня существует большое количество оборудования и схем его подключения. При этом важно понимать, что простейшие схемы вполне функциональны, однако не соответствуют требованиям ГОСТ и ПДД. По этой причине рекомендуется обращать внимание на более сложные решения, рассмотренные выше.

С одной стороны, установка и подключения может быть более затратным, однако конечный результат максимально упрощает эксплуатацию, увеличивает срок службы ДХО, а также исключает другие возможные проблемы.

Напоследок отметим, что при выборе ДХО, реле, предохранителей, проводки, контролеров и других элементов необходимо приобретать только качественные изделия. Также важно, чтобы ходовые огни были правильно установлены и затем подключены с учетом всех требований.

В противном случае высока вероятность скорого выхода из строя дневных ходовых огней, что станет поводом для замены элементов и проведения внеплановых ремонтных работ.

Соответственно, экономия на комплектующих в дальнейшем обернется дополнительными затратами. В итоге, вместо дешевых ДХО и блоков управления лучше сразу остановиться на установке комплектов качественного оборудования.



Читайте также

krutimotor.ru

от генератора, через реле и от двигателя

Правила дорожного движения предусматривают обязательное зажигание ходовых огней днём во время движения автомобиля. Это объясняется тем, что авто с зажжёнными фарами, безусловно, гораздо заметнее на дороге. А это снижает риск возникновения аварийной ситуации.

Многие водители считают подключение дневных ходовых огней в авто слишком дорогим удовольствием — в качестве альтернативы правила позволяют применять ближний свет или противотуманки. Однако эти варианты не совсем удачны. Постоянное включение фар приведёт к тому, что через небольшое время потребуется замена ламп — от износа никуда не уйдешь. Каждое изделие имеет свой ресурс: какова бы ни была схема использования, после выработки ресурса необходима замена.

Дневные ходовые огни на авто своими руками

Итак, что мы имеем, если используем варианты с противотуманками и фарами ближнего света? А вот что:

  • преждевременный износ ламп;
  • разрядку аккумулятора и расход мощности генератора;
  • повышенный расход бензина;
  • опасность забыть включить огни перед началом движения и заработать штраф.

Поэтому лучше всего озаботиться установкой штатных ходовых огней и правильно их подключить. И лучше всего, если схема подключения будет работать по принципу автоматического включения огней после запуска двигателя авто.

Если вы не хотите тратить деньги на услуги специалистов по разработке и реализации схемы включения ДХО, вы можете найти здесь варианты, которые возможно сделать своими руками.

Установка штатных ходовых огней

Необходимые материалы

Перед тем как подключить дневные ходовые огни на авто, вам будет нужно запастись всеми необходимыми инструментами и материалами. Чтобы своими руками справиться с работой, понадобятся:

  • пассатижи;
  • кусачки;
  • паяльник;
  • изолированный двужильный провод;
  • светодиодные ДХО;
  • реле для авто на 12В;
  • геркон;
  • одножильный провод;
  • хомуты из пластика.

После того как всё необходимое — в наличии, можно приступать к подключению ДХО на вашем авто своими руками.

Схема 1

Первый вариант предусматривает автоматическое включение ДХО после начала работы зажигания и выключение после остановки двигателя. Минус при этом замыкается на корпус машины, а плюс — на плюс замка зажигания. Всё это довольно несложно осуществить своими руками даже без специальных знаний в области электротехники. Главное — внимательно следить за тем, что куда подключается.

Схема автоматического включения дневных ходовых огней

Схема 2

Второй вариант, по сути, является разновидностью первого. Здесь выполняются те же операции с одной небольшой разницей — после включения фар ближнего света ходовые огни отключаются. Здесь плюс подсоединяется, как и в предыдущем разделе, а минус — к плюсу огней ближнего освещения.

Это объясняется тем, что лампа накаливания, которая используется для ближнего света, имеет более низкое сопротивление, и через неё идёт более сильный ток. В тот момент, когда включается ближний свет, на минусе ДХО появляется плюс, и они гаснут.

Этот вариант также довольно просто реализуется своими руками — важно не перепутать и правильно подключить все контакты.

Схема подключения дневных ходовых огней

Если в качестве габаритов у вас установлены лампы накаливания, можете этот принцип использовать для габаритов.

Схема 3

Здесь включение ходовых огней происходит после запуска двигателя. Задействуются реле, аккумулятор и генератор. Минус ДХО соединяем с корпусом авто, а плюс — с контактом реле под меткой 30. Контакт реле с меткой 87 подключаем к плюсу аккумулятора. Контакт реле с меткой 85 замыкаем на массу авто через ДХО. А с меткой 86 подключаем к геркону, второй контакт которого включаем на плюс генератора. После запуска двигателя двигаем геркон вокруг генератора так, чтобы срабатывало реле, и включались ходовые огни. После этого геркон упаковываем в термополимер и крепим на генератор. Очень важно, чтобы геркон крепился именно в том месте генератора, где срабатывает реле.

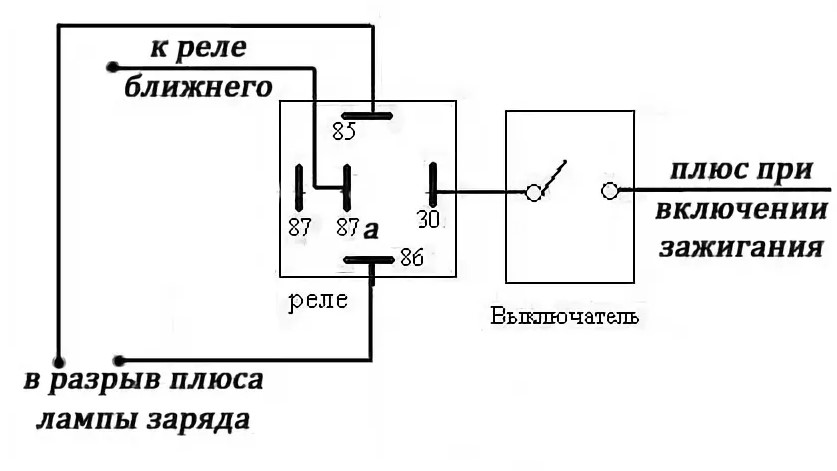

Схема подключения ходовых огней от генератора

Схема 4

Этот вариант — разновидность предыдущей схемы, когда нет в наличии геркона. Тогда контакт с меткой 86 крепится к лампе давления масла в приборной панели. В этом случае огни также будут включаться после запуска двигателя. Такой вариант осуществляется своими руками несколько проще, чем предыдущий.

Как правильно подключить дневные ходовые огни

Заключение

По правилам дорожного движения, водитель обязан включать дневные ходовые огни для того, чтобы автомобиль был заметнее на дороге. Разрешается применение в качестве ДХО противотуманных фонарей и ламп ближнего освещения. Но это нецелесообразно, поскольку ведёт к разрядке аккумулятора — мощности генератора не хватит для его постоянной дозарядки. Это приведет к чрезмерному расходу бензина и преждевременному износу ламп.

Поэтому есть несколько вариантов подключения светодиодных ДХО своими руками — они предусматривают автоматическое их включение после запуска двигателя или включения зажигания.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

okuzove.ru

Как самостоятельно подключить ходовые огни, схема подключения

Согласно действующим законам Российской Федерации, в частности, внесенным в ПДД поправкам, любое транспортное средство, осуществляющее движение даже днем, должно быть с включенными фарами ближнего света. Кроме того, вместо них допустимо использовать противотуманные аналоги, а также дневные ходовые огни.

Ввиду того, что эксплуатация с этой целью головных и противотуманных огней сопряжена с целым рядом недостатков, подавляющее большинство автовладельцев предпочитает приобретать модули ходовых огней и проводить их монтаж самостоятельно. Ввиду этого, стоит разобраться, как подключить дневные ходовые огни своими руками?

Особенности эксплуатации

Законодательство довольно четко регулирует правила использования подобных элементов в конструкции автомобиля. Согласно требованиям ГОСТ, ходовые огни должны незамедлительно включаться при повороте ключа зажигания, а автоматическое отключение должно происходить в случае, если водитель активировал фары головного света.

Кроме того, подобный стандарт предусматривает, что включение головных огней должно происходить только после полного включения габаритных аналогов. Исключение составляет лишь случаи, когда они используются для подачи сигналов. Это необходимо учитывать, желая устанавливать дневные ходовые огни своими руками.

Подключение и стабилизация

Подключение ДХО своими руками, имеет целый ряд особенностей, которые необходимо учитывать для достижения правильной последовательности работы и долгого срока службы модуля. Чтобы повысить срок его эксплуатации, разумно использовать специальный стабилизирующий блок, рассчитанный на светодиодные огни.

Однако, эта мера направлена лишь на увеличение продолжительности работы схемы, без подобного блока все элементы будут функционировать в нормальном режиме.

Одной из наиболее распространенных проблем, свойственных модулям ДХО, представляются скачки напряжения, что вызывает перегрев кристалла, отвечающего за излучение. В связи с этим, яркость огней постепенно снижается, после чего, они перестают выполнять свою основную функцию.

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

  • Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
  • Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
  • При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

  • Огни будут работать даже при выключенном моторе;
  • Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
  • Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
  • Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

  • Стабильное включение ДХО после запуска мотора;
  • Гарантирует защиту от перегрузок;
  • Поддерживает любой тип огней, включая светодиодные;
  • Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Альтернативный вариант

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

Особенности подключения реле ДХО:

  • 30 на «+» выводы модулей светодиодов;
  • 85 на «+» шнур габаритов;
  • 86 отводят на корпус машины;
  • 87а на «+» зажигания;
  • 87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.

instrument.guru

Автоматическое включение ближнего света, как сделать своими руками автоматическое включение ближнего света. автоматическое включение ближнего света, как сделать своими руками, полезные советы

Конечно, сделать работу своими руками качественно смогут водители, которые имеет хотя—бы начальную подготовку по электротехнике и опыт выполнения подобного рода работ своими руками.

Профессионалы—же советуют перед тем как приступить к работе реально оценить свои возможности. В некоторых случаях, дабы избежать проблем, лучше раскошелиться на некоторую суму и поручить выполнение работы профессионалу—автоэлектрику.

Если —же работа будет выполняться самостоятельно, то рекомендуется все точки врезки обустраивать внутри салона. По меньшей мере — они будут защищены от негативного влияния атмосферных осадков.

Сами точки соединений более рационально выполнять путем скрутки проводов — такой метод ни в чем не уступает спайке, а в условиях повышенной вибрации оказывается более стойким к нагрузкам.

Не следует производить монтаж так, чтобы при максимально допустимой траектории перемещения ветвей проводки не возникало их натяжение, все точки перегибов проводки, расположенные возле металлических фрагментов кузова, должны быть защищены при помощи поливинилхлоридной трубки.

Не желательно следовать рекомендациям любителей, которые утверждают, что для получения желаемого  результата можно путем установки перемычки в определенном месте монтажного блока авто, не устанавливая дополнительное реле. Несоблюдение элементарных правил электротехники — реальная причина возникновения серьезных проблем, к примеру — фары могут включаться  в обход предохранителя.

Выполнение работы по монтажу своими руками потребует от автовладельца максимальной внимательности и аккуратности. В процессе эксплуатации следует исключить возможность попадания влаги и механических деформирующих нагрузок на фрагменты системы. В системах электрооборудования автомобилей не рекомендуется использовать газоразрядные лампы.

В случае опасения использовать самодельные варианты устройств подключения евросвета можно установить приспособления, изготовленные в заводских условиях, к примеру АвтоСвет AS, ФАРАОН, Skybrake M5, Meguna T 7.2 и т.п.

Для начала мы рассмотрим основные плюсы, которые нам дает использование автоматического варианты включения света:

Удобство Теперь вы не будете забывать включать свет, и вас не будут штрафовать сотрудники ГИБДД. Как показывает практика, большинство подобных правонарушений осуществляются именно из-за того, что водители забывают включать освещение в начале движения. К тому же вам не придется отвлекаться, вы будете знать, что система срабатывает автоматически в определенный момент времени
Сохранение АКБ Как показывает практика, очень часто после окончания движения водители забывают отключать свет, в результате чего садится аккумулятор, если такие случаи повторяются периодически, то батарея выйдет из строя очень быстро. Наличие такой системы позволяет исключить подобные неприятности, ведь отключение также будет производиться в автоматическом режиме
Простота проведения работ Любой из нижеописанных вариантов вы без труда можете реализовать своими руками, инструкция по установке проста и понятна, поэтому вы справитесь и без посторонней помощи, тем более что в комплект поставки входят все необходимые для монтажа элементы. Главное – соблюдать аккуратность и использовать только качественные методы соединения, скрутки и изолента недопустимы
Небольшие затраты Цена требуемых элементов невелика, поэтому вы не понесете больших затрат. Самое главное – подобрать качественный вариант, который обеспечит хорошую работу системы

Автоматический выключатель фар ближнего света в некоторых моделях предполагает передвижения регулятора в специальный режим, иногда его помечают буквой «А»

В третьем способе подключения автоматическое включение фар, кулибины предлагают использовать датчик аварийного давления масла двигателя. Схема подключения идентична описанной ранее, только катушка реле подключается не к генератору, а к датчику аварийного давления масла. В этом случае фары загорятся сразу после появления давления в системе смазки. Недостатком является включение фар не зависимо от исправности генератора. При низком давлении масла на холостых оборотах, если состояние  двигателя не лучшее, свет фар начнёт мигать при срабатывании датчика.

Тут рассмотрены только самые простые и возможно примитивные способы реализации автоматического включения фар. В интернете можно найти ещё много схем как простых, так и достаточно сложных. Так же в магазинах Вам могут предложить готовые блоки для реализации данной функции.

admin06/06/2013

комментария 2

Подписаться на комментарии

  1. DanikЯнварь 22nd, 2015 в 9:29

    Здравствуйте! У меня на ниссан максима идет два провода от фар, левый и правый, на переключатель! Оба через реле и питания плюс! Как быть с подключением?!

    admin — Январь 23rd, 2015 в 20:00

    На Nissan Maxima несколько схем подключения фар. Зависит от года выпуска и комплектации. Но реле в цепи включения фар мне ни на одной не попадалось. Особенностью схемы является постановка выключателя в цепи фар, между предохранителем и лампой фар и имеющим постоянное питание не зависимо от включения зажигания. Выполнение схемы зависит от того,чего Вы хотите добиться. Самое простое решение постановка реле в цепь фар, катушка которого получает питание при включении зажигания. В данном случае их придётся ставить два со стороны предохранителей. Можно обойтись одним, но его надо будет ставить со стороны минуса, который должен быть объединён у обоих фар.
    Ответить

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« Хлопки при включении зажигания ВАЗ

Эксплуатация аккумулятора »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Свежие записи

  • Лазерные фары.
  • Преимущества и недостатки галогеновых ламп
  • Устройство и принцип работы парктроника
  • Многофункциональное устройство Roadgid X7 Gibrid GT
  • Неисправность системы зажигания ГАЗ

Архивы

Архивы Выберите месяц Сентябрь 2019 Август 2019 Июль 2019 Декабрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

  • Аккумуляторная батарея
  • Видео
  • Генератор
  • Датчики
  • Диагностика
  • Зажигание
  • Новости
  • Оборудование
  • Приборы
  • Ремонт
  • Свечи зажигания
  • Стартер
  • Схемы
  • Устройства
  • Электрокары
  • Электроснабжение

Для того чтобы организовать такую работу осветительных элементов необходимо подключить их к источнику питания зажигания, а как многие знают одни приборы могут быть подключены при любой позиции замка зажигания, другие же начинают функционировать только при уже включенном зажигании. Исходя из этого самое удобное место для подключения фар – это кнопка включения печки (крайний правый блок выключателей).

Для этой схемы понадобятся:

  • любое штатное пятиконтактное реле;
  • диод;
  • провода.

Это интересно: Фотошпионы увидели преемника Toyota Supra

Рекомендуем: Какие бывают очистители карбюратора и какой лучше

Далее, нам необходимо:

  1. Вынуть выключатель габаритов (крайний слева блок выключателей).
  2. Отключить плюсовой провод от колодки клавиш отвечающей за работу ближнего света (обычно это зеленый двойной провод) и подключить его к реле.
  3. В плюсовой провод, который идет к выключателю печки, необходимо врезать дополнительный провод и тоже подключить его к реле.
  4. Подвести к реле провод, который питает сами фары.
  5. Кинуть проводок на минус (на корпус).

Соединения можно пропаять, но для полноценной работы хватит и обычной заизолированной скрутки. В итоге, автоматическое включение ближнего света фар будет работать, как только вы включите зажигание.

Однако такой способ считается не самым экономичным, так как фары начинают работать сразу, что не очень актуально в зимнее время, когда двигатель необходимо прогревать или при ремонте автомобиля.

Чтобы избежать таких неудобств, можно немного усложнить схему, чтобы ближний свет отключался во время стоянки, независимо от работающего или неработающего зажигания.

Все электроприборы и оборудование, для которых требуется резервное питание, отдельно выделяются на схеме автозапуска. Остальные потребители остаются подключенными к городской сети по стандартной схеме. Подключение фазы осуществляется через автоматический предохранитель. Сами потребители резервного питания подключаются через розетку на 32 ампера, позволяющую снимать полную мощность генератора.

В схеме в обязательном порядке должен быть предусмотрен заземляющий контур, обеспечивающий защиту и безопасную работу с установкой. Следует учитывать, что розетка и блок автозапуска не рассчитаны на высокие нагрузки. Мощность потребителей, подключенных к резервному питанию, не может быть выше номинальной мощности генератора. В случае перегрузки высока вероятность сжигания обмотки и выхода из строя всей установки.

В некоторых случаях схема автозапуска предусматривает подключение стабилизаторов напряжения. Они используются для тех потребителей, которые чрезвычайно требовательны к качеству электроэнергии в бытовых условиях и на производстве. Подключение стабилизаторов в сеть осуществляется в тестовом режиме. В случае стабильной работы всех потребителей, отсутствии посторонних шумов, прибор устанавливается перед генератором и включается в городскую сеть. Если же ток, выдаваемый генератором, некачественный, то установка стабилизатора производится после него и все потребители будут получать уже стабилизированный ток.

Многие автомобили иностранного производства оснащены специальными устройствами, которые без вмешательства человека включают и выключают свет. Чаще всего такие гаджеты совмещены с датчиком солнечного света в автомобиле. В случае если контроллер понимает, что на улице стемнело, он включает фары, а прибывая на более светлый участок пути, выключает их.

Это очень полезная функция для жителей некоторых стран… Но не для россиян. Правила дорожного движения в России заставляют водителей включать ближний свет (или дневные ходовые огни) при движении в любое время суток и при любой видимости.

Как подключить ДХО, чтобы включались при запуске двигателя, задумались многие автомобилисты. Гаражные умельцы нашли 10 способов включения и выключения дневных огней, как пример:

  • От ручника;
  • Аккумулятора;
  • Вместо противотуманных фар и т. д.

И каждый из способов требует денежных затрат, а так же неплохих знаний в схемах проводки.

Смотрим видео, как установить и подключить дневные ходовые огни через блок управления:

Одна из основных схем заключается в подключении ДХО через 4-5 контактное реле, некоторые умельцы выводят провода на датчик давления. Так как при запуске двигателя на приборной панели автоматически загорается датчик давления, а значит, при подключении к нему ДХО загораются и сами огни.

Подключаем ДХО через 5 контактное реле

Для работы нам потребуется:

  • Само реле, например, от сигнализации;
  • Несколько проводов сечением 4 мм;
  • 3 клеммы по типу папа-мама;
  • Дневные ходовые огни;
  • Термоусадка.

Первый способ подключения ДХО заключается в следующем:

  • Возьмите ДХО, закрепите там, где вам будет наиболее удобно. Отрицательный провод припаиваем на кузов и хорошо закрепляем. Положительный провод снабжается «мамой», изолируется термоусадкой и оставляется на некоторое время.
  • В проводке автомобиля необходимо найти провод, идущий к ближнему свету любой фары. Подсоединяемся к нему, выводим, так же припаиваем «маму» и пока забываем про него. То же самое необходимо проделать с плюсовым проводом зажигания.
  • Переходим к реле. У него имеется 5 контактов, мы задействуем все кроме 87. Можете убрать его или оставить, решайте сами. Номер 86 нужно будет подключить к минусу на кузов, 85 пустить на фару, 87а подцепляется к плюсу от зажигания. Контакт под номером 30 соединяют со свободной клеммой ДХО. Оцените надежность изоляции клемм на реле, чтобы не происходило замыканий, и контакт был хорошим.

Еще видео, установка ДХО с помощью пяти контактного реле на ВАЗ 2111, обязательно смотрим:

Вот и все, проверьте свою установку на работоспособность. Включите двигатель, посмотрите, как функционируют дневные огни. Затем включите ближний свет, огни должны отключиться. После выключения света ДХО снова должны загореться, а после остановки двигателя – погаснуть. Чтобы угасание проходило плавно, стоит поставить в схему параллельным способом хороший конденсатор.

Подключение ДХО без реле

Если у вас нет под рукой реле, то можно обойтись и без него. ДХО в плане электрики очень просто устроены. На выходе мы имеем всего два провода красный и черный. Красный по всем правилам это «плюс», а черный – «минус». Откройте капот и найдите «+» на любой из систем автомобиля, которая запускается вместе с поворотом ключа зажигания. Как пример, это могут быть провода, идущие к датчику топлива или любые другие. Подключите красный провод ДХО к положительному контакту выбранной вами системы автомобиля. А отрицательный провод подсоедините к другому одноименному по заряду контакту.

Результатом такой схемы подключения будет то, что при включении зажигания ДХО загораются, а при выключении – гаснут. Будьте аккуратны, после установки огней проверьте работоспособность всех электроприборов. И не выезжайте на дорогу при наличии каких-либо неисправностей в автомобиле.

В интернете вы можете найти множество других решений, как подключить ДХО, чтобы включались при запуске двигателя. В этой статье были описаны всего два наиболее популярных и менее затратных способа. Другие схемы подключения требуют более глубокого вмешательства в электронику автомобиля, покупки различных материалов и приспособлений. А, как известно, в замысловатых схемах не каждый разберется.

Новые статьи

  • Что такое клиренс в машине и как он влияет на характеристики автомобиля?
  • Меховые чехлы на автомобильные сидения – полезное дополнение для вашего салона

Предыдущие статьи

  • Как сделать цепи на колеса для легкового автомобиля своими руками?
  • Что такое чиповка двигателя? Плюсы и минусы чип-тюнинга

Система управления дальним светом АНВ становится все более популярной у автовладельцев. С недавнего времени она стала обязательной для установки для автомобилей с разрешенной максимальной массой до 3,5 тонн. Ее основная функция – переключение фар с дальнего света на ближний и обратно в автоматическом режиме.

Она создана прежде всего для более безопасного вождения в темное время суток. И, надо сказать, справляется со своей задачей превосходно. Существенно улучшается видимость, и свет вашего автомобиля не слепит встречных. К тому же водитель избавлен от необходимости отвлекаться от дороги, постоянно меняя режимы работы фар.

Кроме того, в соответствии с российским законодательством обязательна езда в светлое время суток с включенным ближним или противотуманным светом. Нарушение грозит штрафом, поэтому необходимо постоянно следить за тем, что у вас горят «правильные» фары.

Вместе с тем свет-ассист не свободен от недостатков. И в первую голову он работает некорректно в межсезонье, в частности осенью. А она наступила уже не только календарно. Туман, изморозь, дождь – с этими некомфортными для вождения атмосферными условиями участники дорожного движения сталкиваются постоянно.

И именно при такой погоде система АНВ функционирует некорректно, точнее, она не активируется, не работает. Связано это с принципиальным изъяном в ее конструкции. Как уже говорилось, она действует без проблем при низком освещении, в темноте.

Вот как она реализована, скажем, в автомобилях Toyota: (видео)

Это происходит потому, что в автомобиле установлен датчик света. Его еще называют датчиком сумерек или освещенности. Он состоит из фотоэлемента, блока управления и реле. Когда автомобиль въезжает в зону низкой освещенности, допустим тоннель, система автоматом включает дальний свет, не отвлекая водителя.

Однако названные и столь характерные для российского межсезонья признаки, как туман, снег или дождь, не влияют на уровень освещенности. Но система автоматической освещенности не определяет их как смену свет–тьма или день–ночь. И в результате, несмотря на опасную плохую видимость, мы все еще едем на дневных ходовых огнях.

Об этом недостатке системы управления дальним светом известно давно. Однако водители уже привыкли к его удобству и порой забывают о возможных каверзах с его стороны в определенных погодных условиях.

Но такая забывчивость может дорого обойтись. И не только вам. Что значит – дорога плохо освещена, видимость ухудшилась, габаритки не горят? Ответ: вы не просто незаметны на дороге. Вас попросту нет для других участников движения. А когда ваше присутствие наконец обнаружится, последствия такой «находки» могут быть непредсказуемыми. Хорошо если только штраф. А если авария?

Поэтому настоятельно рекомендуем автовладельцам, машины которых оборудованы свет-ассистом, не полагаться на хитрости технологий, а задействовать здравый смысл: стало хуже видно, прозрачность воздуха понизилась – включаем ближний свет.

Причем включаем сами, руками. И неплохо к нему добавить и противотуманные фары.

Как видно, изготовленные самостоятельно решения могут иметь больше плюсов, чем штатные. Функциональность также расширяется, стоимость зачастую получается более привлекательной. Другими словами, собрать недорогую схему автоматического включения ближнего света фар вполне реально.

При этом важно понимать, что для сборки схемы своими руками необходим определенный опыт и навыки. Если вы не уверены в своих силах, лучше обратиться за помощью к  профессиональному автоэлектрику

Если же работы выполняются самостоятельно, точки врезки оптимально располагать во внутрисалонном пространстве, а не под капотом. Такой подход позволит избежать окисления контактов, снижает риски увлажнения и короткого замыкания и т.п.

Если же говорить о том, что лучше, паять или делать скрутку проводов, правильно сделанная скрутка в ряде случаев окажется лучше пайки применительно к автомобилю. Дело в том, что ТС подвержено различным вибрациям, а пайка менее устойчива к вибрационным нагрузкам.

Что касается реле, проводов, предохранителей и т.д., реле нужно надежно закреплять, проводку необходимо прокладывать так, чтобы провода не лежали в «натяг». В местах перегибов проводов и в точках, где провод касается металлических частей кузова, должна присутствовать дополнительная изолирующая термоусадка. В противном случае провод может перетереться и начать замыкать.

Также настоятельно не рекомендуется вместо реле обходиться обычными перемычками, подключаться в обход предохранителей и т.д. Игнорирование данных рекомендаций может не только стать причиной неполадок оборудования, но и замыканий или пожаров.

Lada 2107 › Logbook › Автоматическое включение ближнего света фар после запуска двигателя.

После прошлой машины ( Subaru Forester SF5), у которой фары включались и выключались вместе с запуском двигателя, пришлось заново привыкать каждый раз, перед началом движения, тыкать на кнопку.За чуть больше месяца владения семёркой, уже несколько раз были моменты, когда включать фары я забывал, благо на штраф не попал.Решено было внести небольшие доработки в машину, чтобы автоматизировать включение ближнего света фар.В интернете достаточно много разных вариантов получения такого эффекта, и самодельные, и заводские плюшки. Так как интереснее сделать всё самому, решил с помощью релюшек собрать простую цепь, для себя я решил, что свет у меня должен включаться только после запуска двигателя, не нарушать работу штатной цепи и чтобы при включении света через штатную кнопку моя «схемка» разбиралась.Для реализации данной задачи было приобретено:1) реле 4х контактное — 1шт2) реле 5ти контактное — 2шт3) колодка реле 4х конт. — 1шт4) колодка реле 5ти конт. — 2шт.5) держатель для вилочного предохранителя6) провода, гофра, изолентаСкорее всего найдутся те, кто скажет, что можно было сделать проще, что три реле это много и подключить можно было по другому, но для меня мною придуманная схемка проще и удобнее. На то, что именно так надо выполнять эту доработку, я, естественно, не претендую )

Принцип работы и роль каждого реле.1) Первое реле подключено 30 контактом через предохранитель к акб. Одним контактом катушки на землю, другим к 15му контакту замка зажигания, 87 контакт подключен к 30му контакту второго реле.2) Второе реле 30м контактом, как уже написано выше к первому реле, одним контактом катушки на 15ый контакт замка зажигания, вторым концом катушки к датчику давления масла. Контакт 87А соединён с 30ым контактом третьего реле. 87 Контакт второго реле ни с чем не соединён.3) Третье реле 30ым контактом к контакту 87А второго реле, один контакт катушки — на землю, второй к 12в от габарита. Контакт 87А подключен к штатному реле включения ближнего света фар, а именно к контакту 85( если не ошибаюсь).

В результате после поворота ключа в положение «зажигание» первое реле передаёт напряжение от акб ко второму реле.Второе реле, пока не заведён двигатель и на датчике давления масла есть масса, размыкает контакты 30 и 87А, тем самым не пропуская 12в на 30й контакт третьего реле. После запуска двигателя и повышения давления масла, масса на датчике давления масла пропадает и контакты 30 и 87А второго реле снова замыкаются.Третье реле передаёт напряжение на штатное реле ближнего света фар, пока не происходит включение ближнего света фар штатной кнопкой, у которой в первом положении происходит подача 12в на габариты, в результате чего третье реле размыкает контакты 30 и 87А.

При подключении к штатному реле, я решил поставить диод в разрыв штатного провода, которое я взял из старого блока питания ПК. Возможно это было лишним, но мне так спокойнее =D

Точки подключения.1) 15ый контакт замка зажигания, на котором появляется 12в при повороте ключа в положение «зажигание».Провод Голубого цвета ( сдвоенный потолще и потоньше ).2) Датчик давления масла. Подключение к нему было сделано в подкапотном пространстве.3) Подключение к 12в габариты. Для левой фары это провод жёлтого цвета идущий к блок фаре в подкапотномпространстве, непосредственно возле самой блок фары.4) Подключение к штатному реле ближнего света фар. Серый провод с красной полосой Колодки Ш1 ( чёрногоцвета) идущей к блоку предохранителей и реле подкапотом. Получить доступ к этому проводу можно толькоиз салона, разобрав бордачёк.

9 когнитивных искажений, которые невольно меняют наше поведение

Как известно, ближний свет обязательно должен быть включен при передвижении на автотранспортном средстве не только вечером и ночью, но и в дневное время. В ситуации, когда ходовые огни не работают, сотрудник ГИБДД вправе выписать водителю штраф. Конечно, это незначительная сумма, но головной боли она создает. В связи с этим большинство автолюбителей столкнулось с рядом неудобств из-за того что многие элементарно забывают включать ближний свет, садясь в машину, либо не выключают огни покидая авто, из-за чего утром обнаруживают аккумулятор совершенно разряженным.

Для того чтобы избавиться от подобных проблем многие решают доработать процесс включения и отключения фар. Благодаря простейшим схемам фары могут включаться одновременно с зажиганием или в момент запуска двигателя. При этом с дневное время зажигаться будут фары ближнего света, но не габариты, а ночью все будет работать в привычном режиме. Рассмотрим оба варианта.

Для того чтобы организовать такую работу осветительных элементов необходимо подключить их к источнику питания зажигания, а как многие знают одни приборы могут быть подключены при любой позиции замка зажигания, другие же начинают функционировать только при уже включенном зажигании. Исходя из этого самое удобное место для подключения фар – это кнопка включения печки (крайний правый блок выключателей).

Для этой схемы понадобятся:

  • любое штатное пятиконтактное реле;
  • диод;
  • провода.

Далее, нам необходимо:

  1. Вынуть выключатель габаритов (крайний слева блок выключателей).
  2. Отключить плюсовой провод от колодки клавиш отвечающей за работу ближнего света (обычно это зеленый двойной провод) и подключить его к реле.
  3. В плюсовой провод, который идет к выключателю печки, необходимо врезать дополнительный провод и тоже подключить его к реле.
  4. Подвести к реле провод, который питает сами фары.
  5. Кинуть проводок на минус (на корпус).

Как правило, сами собой такие устройства ломаются крайне редко. При том условии, что вы остановили свой выбор на качественном продукте от известно бренда. Когда речь заходит о безопасности во время движения, экономить не стоит. Причиной поломок обычно служат заводской брак, неграмотная установка или неправильное использование. Очень часто бывает так, что на поиск неисправности уходит много часов, а сам ремонт занимает считаные минуты.

Многие производители указывают некоторые ограничения для своей продукции, поэтому вам следует внимательно ознакомиться с инструкцией

Как правило, это стандартные меры предосторожности: следить за тем, чтобы внутрь элементов девайса не попала влага, оберегать их от механических и прочих воздействий. Также иногда встречаются рекомендации о том, чтобы не использовать на авто газоразрядные лампы

Способы подключения дневных ходовых огней – Поделки для авто

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится  для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой),  провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

 Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!).  В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85  контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт  – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

Автор; OLeg

How to Wire Driving / Fog Lights — Moss Motoring

Фары дальнего света и противотуманные фары появились, когда владельцы автомобилей двигались по извилистым поворотным дорогам туманной Англии. Для освещения дороги впереди требовалось мощное освещение для успешного выявления и предотвращения потенциальных опасностей. Кроме того, туман и влажность, вызванные дорожными брызгами, стерли края дорог с плохим покрытием. Есть еще одно часто упускаемое преимущество от фар дальнего света и противотуманных фар. Проще говоря, они «крутые гонщики»; установка этих фар, а , на ваш любимый британский спортивный автомобиль требует планирования и подготовки.

Противотуманные фары смонтированы и готовы к включению.

Я помню дни, когда я рылся в своем «ящике с проводами» и хватал провод любого калибра достаточной или недостаточной длины, сращивая вместе «крысиное гнездо» из проводных соединений и обжатых концов для подключения любого количества нужных аксессуаров. После нескольких задымленных инцидентов я стал намного осторожнее.

Мой Volvo 122S 1966 года выпуска, может, и не британский, но в нем используются многие компоненты, общие для автомобилей Англии. Я купил две старинные противотуманные фары на дворовой распродаже, и они будут установлены на моем Volvo.

Начнем с того, что ваши фары уже прикреплены к машине, а провода свисают снизу или сзади и ждут, чтобы получить питание от мистера Лукаса. Первым делом необходимо определить силу тока ваших фар / противотуманных фар. Мои лампы винтажные, и каждая единица показывает 35 Вт. Формула для силы тока: ватт, разделенный на вольт, равен амперам, или W / V = ​​A. Поскольку я буду подключать свет к реле одним проводом, 70 Вт / 12 В = 5,8 А. Я буду использовать провод 14-го калибра, который выдерживает ток до 11,8 А. Ампер — это мера силы тока; Вольт — это мера силы, стоящей за протеканием тока.Чтобы защитить мою проводку 14-го калибра, я буду устанавливать встроенные предохранители на 10 ампер. Эмпирическое правило таково: предохранитель должен быть рассчитан примерно на 80% от силы тока провода. Это гарантирует, что вы сожжете предохранитель до того, как сожжете провод. В моем случае 80% от 11,8 А составляет 9,44 А, так что встроенный предохранитель на 10 А идеален.

Мне понадобится провод 14-го калибра нескольких цветов: черный, зеленый, белый и красный. Причина проста: цвет определяет назначение каждого провода, и если у меня когда-нибудь возникнет проблема, я могу отследить ее, используя схему подключения.Вот что мне нужно для выполнения работы:

  1. Два встроенных предохранителя на 10 А (как указано выше)
  2. Провода указанного калибра и цвета
  3. Реле (с четырьмя плоскими штыревыми разъемами на задней панели)
  4. Переключатель (с тремя плоскими штекерами на задней панели)
  5. Гнездовые лопаточные соединители (обжимные)
  6. Соединители с ушком (обжим)
  7. Соединители стыковые (обжимные)
  8. Изолента
  9. Замочные стяжки (маленькие черные)
  10. Инструмент для обжима и кусачки для проволоки
  11. Электродрель и сверло 7/64 дюйма
  12. Винты для листового металла (для подключения заземляющих проводов к корпусу)

Аккуратная электрическая схема обязательна.

Перед тем, как разрезать любую проволоку, приведу хорошую схему. Нарисуйте схему на простой белой бумаге, отметив калибр проводов и обозначив цвета. Каждый компонент должен быть промаркирован. Эта электрическая схема останется вместе с автомобилем, поэтому сделайте ее аккуратной и легко читаемой. На фото моя электрическая схема для установки двух противотуманных фар с предохранителями, переключателем и реле. Если вам нужна помощь в составлении схемы, обратитесь к заводскому руководству по ремонту вашего автомобиля (оттиски можно получить в Moss). Вы найдете примеры выключателей, лампочек, предохранителей — это полезно для понимания и сохранения универсального языка компонентов на ваших чертежах.

Реле

— важный компонент в проводке противотуманных фар или фар с током тока 30-60 А. По сути, реле защищает переключатель от нагрева и создания нежелательного сопротивления. Низкий ток, протекающий через переключатель, запускает реле, чтобы сделать более сильное соединение с большой нагрузкой противотуманных фар. Если вы приобрели реле в надежном источнике, оно будет иметь пронумерованные клеммы, которые очень помогают в правильном подключении.

Место реле должно быть хорошо защищено.

Противотуманные фары устанавливаются первыми, выключатель — вторым, а реле — последним. Поскольку переключатель будет на приборной панели, а противотуманные фары — на передней части автомобиля, единственное решение, которое следует принять, касается реле. Я хочу, чтобы реле было в защищенном месте рядом с передней частью машины. Он должен быть рядом с источником питания 12 В. Я выбрал положение на внутренней арке крыла вдали от тепла, но защищенное от дорожных брызг.

Используйте контрольную лампу, чтобы проверить источники питания как для реле, так и для переключателя.Я нашел источник питания для клеммы реле номер «30» на проводе ближнего света левой фары. Я буду врезаться в этот провод, чтобы мои противотуманные фары работали только при включенном ближнем свете. Я обнаружил горячее соединение в блоке предохранителей переключателя. Для обеих линий питания 12 В требуется встроенный плавкий предохранитель на 10 А.

Отсоедините аккумулятор!

Трехстороннее подключение к источнику питания для обоих фонарей.

Теперь вы готовы проложить провода в соответствии со схемой подключения.Держите провода близко к существующему жгуту и ​​остерегайтесь петель и провисания проводов, которые могут зацепиться за движущийся компонент автомобиля. Не добавляйте обжатые концы ни к одному из проводов, пока все провода не будут на месте. Отрежьте и оставьте около 6 дюймов дополнительного провода в каждой точке подключения.

Начните с заземления каждого компонента. Найдите подходящую точку соединения корпуса и просверлите в корпусе отверстие диаметром 7/64 дюйма. Обожмите разъем с проушиной на проводе заземления и вкрутите винт для листового металла через проушину в корпус.Это необходимо сделать для переключателя, реле и каждой противотуманной фары. Клемма заземления реле имеет номер «85».

Просверлите в приборной панели необходимое отверстие для переключателя; оставьте переключатель пока свободным. Мне нравится начинать соединять все вместе с переключателя и продвигаться к реле и передней части машины.

Коммутатор имеет две оставшиеся клеммы. Подключите зеленый провод от клеммы «acc» на задней панели переключателя к клемме с номером «86» на реле.Последний вывод на коммутаторе подключается к источнику питания. Для этого белого провода потребуется встроенный предохранитель на 10 А, и он подключен к блоку предохранителей.

Далее подключается реле. Источником питания реле является провод ближнего света левой фары, как отмечалось выше. Соедините красный провод от провода фары с клеммой реле «30». Для этой линии требуется встроенный предохранитель на 10 А, поэтому обязательно подключите один вход. Последняя клемма на реле имеет номер «87». Этот вывод будет передавать питание противотуманным фарам.

Каждая противотуманная фара имеет два провода: один для заземления и один для питания 12 В. Один из этих проводов от каждой противотуманной фары уже заземлен. Необходимо выполнить трехстороннее соединение, соединяющее второй провод от каждой из противотуманных фар с красным проводом, идущим к клемме реле «87».

Наконец, прикрепите переключатель к приборной панели, а реле к его месту. Перед тем, как использовать стяжки и застегнуть все пуговицы, необходимо пройти тест.

Признанный Вольво!

Подсоедините аккумулятор

Включите зажигание и нажмите выключатель.Ничего не должно происходить. Теперь включите фары на «ближний свет», и включатся противотуманные фары. Включите переключатель и убедитесь, что свет работает правильно. Используйте фиксирующие стяжки, чтобы закрепить все провода.

Теперь вы готовы путешествовать по стране! Ваши фары проникают сквозь туман и … они выглядят «как гонщик».

Рик Гломстад

Установка и регулировка противотуманных фар

Как установить противотуманные фары

Установка проводки для ваших новых противотуманных фар

Найдите проходное отверстие вашего автомобиля в брандмауэре, предназначенное для прохода проводов

Если вы добавляете противотуманные фары к автомобилю, Первоначально оснащенный ими, вам нужно будет начать с прокладки проводки двухпозиционного переключателя из-под капота во внутреннюю часть автомобиля.Самый простой и прямой способ сделать это — пропустить провод через межсетевой экран транспортного средства. В большинстве автомобилей со стороны водителя уже просверлено такое отверстие для прохода других кабелей, поэтому найдите это отверстие. Если в вашем автомобиле уже нет сквозного отверстия под приборной панелью или за ней, вам необходимо просверлить одно и установить плотную резиновую втулку вокруг провода, чтобы изолировать элементы.

Подключите выключатель противотуманного света

Затем возьмите черный провод заземления, входящий в комплект переключателя, и подключите один конец к клемме заземления на задней панели переключателя.Подключите второй к неокрашенной металлической секции под приборной панелью — вам может потребоваться просверлить отверстие, если подходящего не найти.

Также должен быть включен провод с подключенным к нему предохранителем — часто они красного цвета. Подсоедините его к соответствующему разъему на задней панели коммутатора, затем выведите другой конец через отверстие в брандмауэре обратно в область кожуха. Красный провод будет иметь соединительный элемент, предназначенный для защелкивания с другим участком красного провода, который подключается к реле, а затем к батарее.Подключите эту последнюю.

Синхронизация питания противотуманных фар и зажигания

Ваш комплект может поставляться с проводом (обычно зеленого цвета), который предназначен для подключения к предохранителю зажигания внутри блока предохранителей, что гарантирует срабатывание противотуманных фар только при зажигании автомобиля. находится в позиции «включено». Если блок предохранителей находится внутри автомобиля, пропустите этот провод через отверстие в брандмауэре. Если блок предохранителей находится под капотом, подключите его туда — крышка панели предохранителей и инструкция по эксплуатации должны указать подходящий предохранитель.

Наконец, защелкните разъемы на каждой секции красного провода вместе, чтобы подать питание на всю установку.

Вы увидите черные удлинители провода заземления, входящие в комплект. Подключите их к соответствующим черным проводам заземления, выходящим из задней части противотуманных фар, затем подключите их к неокрашенной части рамы автомобиля. Соедините (белые) провода питания вместе с соответствующими (белыми) проводами питания от каждого фонаря. После этого подключите их к Y-образному (белому) проводу питания, другой конец которого проложен внутри автомобиля.

Для выполнения некоторых из вышеперечисленных электромонтажных работ может потребоваться использование обычных электрических проводов и кабельных инструментов.

Снятие кожуха бампера для установки противотуманных фар

Если ваш автомобиль не был оборудован противотуманными фарами на заводе, вполне вероятно, что в кожухе бампера уже есть отверстия для них или заранее определенные области вырезов, отмеченные на внутренней стороне. Транспортные средства, в которых вообще ничего нет, потребуют измерения и резки на глаз.

Чтобы снять крышку переднего бампера для любой из этих работ, поищите болты и винты, которыми она крепится.На некоторых автомобилях вы увидите точки крепления после открытия капота, где верхняя часть кожуха бампера встречается с панелью капота. Вы обязательно найдете точки крепления под автомобилем, где крышка бампера встречается с брызговиками и близко к краю проемов колесной арки, где крышка бампера встречается с подкрылоком колесной арки. Если есть плоские пластиковые заглушки или зажимы, снимите их с помощью небольшой отвертки с плоским жалом, заклинив.

Выкрутите болты подходящим торцевым или плоским гаечным ключом.Если производитель вашего автомобиля использовал заклепки для крепления вещей, их необходимо высверлить с помощью обычного сверла. Затем вам понадобится заклепочный пистолет, чтобы переустановить новые — не дорогая покупка, но подходящий инструмент для надежной фиксации деталей.

После снятия всех креплений крышку бампера можно снять. Многие из них спроектированы так, чтобы скользить горизонтально по специальным деталям кронштейна, установленным под ними, прежде чем полностью освободиться, поэтому сначала переместите крышку бампера таким образом, если вы не можете получить конкретные инструкции для вашей марки и модели.

Вырезание отверстий в кожухе бампера для установки новых противотуманных фар

Если у вас еще нет режущего инструмента, набор, в который входят небольшие режущие диски и все другие биты, необходимые для сверления, шлифования, заточки и полировки до совершенства, будет неоценимым. этот момент — получите один. После того, как крышка переднего бампера будет снята с автомобиля, используйте противотуманную фару в качестве трафарета, чтобы нарисовать линию вокруг того места, где вы будете резать — это нормально, если отверстие будет немного больше, чем противотуманная фара, потому что ваш дополнительный комплект будет поставляться с пластиковые части лицевой панели, которые крепятся на внешней стороне кожуха бампера.Рамки скроют любые зазоры.

Будьте осторожны! Если разрезать по линиям, посмотрите, как подходят светильники и элементы лицевой панели. Установите монтажные кронштейны на крышку бампера с помощью оборудования, входящего в комплект, затем подключите проводку, как описано ранее в статье.

Крепление универсальных кронштейнов противотуманных фар непосредственно к металлической части вашего автомобиля

В комплект противотуманных фар входят универсальные монтажные кронштейны, предназначенные для крепления на бампере вашего автомобиля, на раме под бампером или на поперечине сразу за бортом. решетка.Это в значительной степени ваш выбор, куда вы хотите их поместить.

Если на вашем автомобиле уже установлена ​​решетка радиатора или упор, вы обычно найдете уже существующие отверстия вдоль трубчатых секций, вставленные в них исключительно для установки фар и других аксессуаров. Когда требуется сверление в металле, важно использовать сверла, рассчитанные на металл, потому что они могут выдерживать более высокие уровни тепловыделения. Используйте сверло того размера, который указан в инструкциях к набору, потому что вам понадобится отверстие, достаточно большое, чтобы продеть болт кронштейна, но не настолько большое, чтобы соответствующая гайка и шайба ослабли и раскачивались.

Затем закрепите монтажный кронштейн противотуманной фары на автомобиле и надежно затяните все гайки. Установите противотуманную фару на кронштейн, затем подключите проводку к фарам, как описано в разделе, посвященном проводке этой статьи.

Включение противотуманных фар при включении зажигания.

Включение противотуманных фар при включенном зажигании.

Включение противотуманных фар при включенном зажигании.

по JZN1

Есть несколько тем, в которых этот мод, кажется, развился, начиная с отличного руководства по Pulsar http: // forum.miata.net/vb/showpost.php?p=1605205&postcount=1.

Вот как я сделал это, посоветовавшись с этой веткой, веткой Pulsars и обращаясь к Руководству по ремонту и Руководству по монтажной схеме на моем ’09 GT. Автомобили в других странах имеют другое подключение, поэтому я знаю, что это работает только в США.

1. Отсоедините отр. провод аккумулятора гаечным ключом на 10мм.

2. Нажмите на защелку на передней части крышки блока предохранителей и снимите крышку. (Сразу заметил небольшой съемник предохранителей, установленный внутри крышки — как это круто)

3.Снимите две гайки на блоке предохранителей. Они были настолько тугими, что меня испугало, что я боялся сломать блок предохранителей. Использовал колодец глубиной 10 мм, но подойдет и обычная розетка. Это мог бы сделать гаечный ключ, хотя это было бы труднее. Снимите две клеммы проводов со шпилек; Белый провод спереди, черный провод сзади. Провисания проводов не слишком велики, используйте плоскогубцы, чтобы подтянуть клеммы достаточно высоко, чтобы освободить шпильки.

4. Снимите два разъема. Маленький разъем освобождается нажатием на фиксатор на стороне, обращенной к задней части.Для освобождения большого разъема нажмите фиксатор на белом зажиме и снимите его, когда вы отключаете вилку.

5. Нажмите на четыре фиксатора, чтобы освободить верхний блок предохранителей, и поднимите его. Все еще прикреплено много проводов, так что вам нужно пройти всего несколько дюймов. Я использовал эластичные шнуры, чтобы удерживать его в стороне.

6. Снимите крышку с блока реле, которая находилась под блоком предохранителей, нажав на оба фиксатора. У меня были небольшие проблемы с нажатием обеих защелок.Палочки для еды пригодились, чтобы нажимать на язычки и ничего не царапать.

7. Освободите три фиксатора, потяните вверх и переверните блок реле.

Примечание. Фиолетовый / белый провод, который должен быть запитан для работы противотуманных фар, выходит из корпуса в одном жгуте, а затем удваивается обратно в корпус в другом жгуте.

8. Снимите ленту с жгута проводов, ведущего к блоку реле, и с жгута, где Фиолетовый / Белый провод дублируется, чтобы получить дополнительное рабочее пространство.

9. Обрежьте фиолетовый / белый провод.

10. Оттяните провод со стороны реле от разреза до блока реле. Изолируйте другой конец среза. Я использовал термоусадочную трубку, но изолента подойдет.

Вот крупный план хорошо изолированного провода, любезно предоставленного Berkut13

11. Заправьте изолированный фиолетовый / белый провод обратно в жгут, с ним закончили.

Примечание. На данный момент эта статья в значительной степени соответствует инструкциям, опубликованным Pulsar.

Примечание: Синий / оранжевый провод на реле КОНДИЦИОНЕРА ВОЗДУХА и DEFOG запитывается из положения ON переключателя зажигания через предохранитель с надписью A / C на внутренней панели предохранителей.

12. Разрежьте стяжку, удерживающую съемную панель для жгута проводов, и вытащите ее. Выдвиньте релейный блок из корпуса, чтобы освободить место для работы. Найдите синий / оранжевый провод на реле КОНДИЦИОНЕРА ВОЗДУХА. Это короткая перемычка от реле DEFOG.

Примечание. У меня возникли дополнительные проблемы только потому, что я не хотел устанавливать соединение где-либо, кроме существующего терминала, я сделал это в блоке реле.Это не стоит хлопот и риска повредить блок. Лучший способ сделать это — срастить провода, как показано на этих фотографиях Berkut13.

13. Разрежьте короткий синий / оранжевый провод пополам и обрежьте лишнюю длину фиолетового / белого провода. Снимите примерно 1/2 дюйма изоляции со всех трех проводов. Если вы собираетесь использовать термоусадочную трубку, наденьте трубку на один из проводов. Плотно скрутите провода.

14. Спаяйте провода вместе. Обратите внимание, как припой плавно течет, блестит, контур провода все еще виден, а припой не ушел под изоляцию.. После охлаждения очистите флюс от места соединения припоя спиртом.

15. Изолируйте место пайки термоусадочной трубкой или изолентой.

16. Заменить снятую ленту. Вставьте блок реле в корпус и защелкните его. Установите на место съемную панель для жгута проводов и закрепите ее стяжкой. Установите крышку на блок реле.

17. Установите блок предохранителей на место. Подсоедините оба разъема.Установите две клеммы обратно на две шпильки и закрепите их гайками. Гайки следует затянуть на 82,3 +/- 13,2 фунта на дюйм; или достаточно туго, чтобы не оторваться, но не настолько сильно, чтобы что-то сломать.

18. Установите на место крышку блока предохранителей. Подключите аккумулятор. Закройте крышку аккумуляторного отсека.

19. Сбросьте датчик положения рулевого управления: заведите автомобиль, поверните колесо до упора по направлению, то в другом направлении, то обратно в центр (более или менее), выключите автомобиль, перезапустите автомобиль.

20. Проверьте свою работу. Вы должны иметь возможность включать и выключать противотуманные фары с помощью переключателя, пока переключатель зажигания находится в положении ON. Противотуманные фары не должны включаться, что бы вы ни делали, если зажигание выключено. Проверить наличие сопутствующих повреждений; убедитесь, что все остальное по-прежнему работает.

21. Это все, ребята, наслаждайтесь!

Получайте удовольствие. JZN

Примечание от reinoud:

Делая это на европейской модели 2010 года, я обнаружил следующее, что может быть полезно для других, которые хотят сделать такой же мод.
на шаге 3: поскольку эти болты были настолько затянуты, что я тоже боялся что-то сломать, я посмотрел немного дальше и обнаружил, что нет необходимости снимать эти болты (и, кстати, соединители). Если вы удалите скользящую пластиковую деталь, которая освобождает жгут (что также рекомендуется в шаге «12. Разрежьте стяжку, удерживающую панель доступа к жгуту проводов, и вытащите ее»), весь процесс станет намного менее рискованным и простым .
Не отсоединяя ничего, можно вынести блок реле за пределы пластмассовой коробки.После того, как блок реле извлечен из коробки, вы можете легко работать с кабелями под ним, и, поскольку все остальное все еще подключено, вы можете тестировать, измерять и т. Д.

Во всяком случае, другая «интересная» вещь заключается в том, что цвета кабелей в моей машине были разными (я могу прислать фотографии), но положение такое же.
Третий и последний: подключив «другой провод» от реле к «земле»; Я получаю свой ДХО без каких-либо переключений в машине (так как у меня не было противотуманных фар с завода, у меня не было переключателя передних противотуманных фар в машине, этот « мод » сэкономил мне 80 евро за снижение рейтинга переключатель в сборе).
Спасибо за интересный и полезный сайт.
Cheers Reinoud



Как и когда использовать противотуманные фары автомобиля

Движение зимой может быть затруднено, а туман часто делает темные утра и вечера более опасными. Важно точно знать, как все ваши фары работают на вашем автомобиле — и когда вы должны их использовать.

В туман нужно включить фары. Однако многие современные автомобили оснащены автоматическими фарами, которые не всегда реагируют на туман.Поэтому вам может потребоваться включить их вручную.

Следующее соображение — стоит ли дополнить фары автомобиля противотуманными фарами.

Для чего нужны противотуманные фары?

Звучит очевидно, но потерпите. Задние противотуманные фары действительно подходят для тумана. Но что более важно, они предназначены для других водителей, а не для вас. Они не помогают вашему собственному видению.

Как и ваши индикаторы, они являются знаком для других, что видимость ограничена.И, конечно же, указание на то, что вы рядом.

Когда мне следует включать противотуманные фары?

Здесь все становится туманным (так сказать), и это предмет многих споров. Тем более, что ненадлежащее использование противотуманных фар — пугало многих автомобилистов.

Используйте другие автомобили вокруг вас, чтобы понять, нужны ли они. Посмотрите на машину на 100 ярдов впереди и оцените, насколько хорошо вы ее видите. Если вы видите это четко, то гарантия на противотуманные фары не распространяется.

Если машина потерялась в дымке, и видны только проблески света, то пора включить противотуманные фары.

Это особенно важно на автомагистралях, учитывая, насколько быстро вы и машины вокруг вас едете. По правде говоря, если условия будут такими плохими, мы будем надеяться, что скорость будет ниже предела 70 миль в час.

Как только условия улучшатся, важно выключить противотуманные фары.

Что делать, если я оставлю противотуманные фары включенными?

Противотуманные фары имеют очень конкретное назначение.Их использование, когда они не нужны, может ослепить других водителей и даже заслонить другие огни вашей машины. Вы же не хотите, чтобы ваши стоп-сигналы были невидимыми, потому что задние туманы затмевают их.

Это тоже юридическая проблема. Если полиция увидит, что вы едете с противотуманными фарами без необходимости, может быть наложен штраф в размере 50 фунтов стерлингов.

Как включить противотуманные фары?

По закону все автомобили, построенные с 1986 года, должны иметь хотя бы один задний противотуманный фонарь. Это будет управляться с помощью переключателя с символом, аналогичным указанным выше.

Передние противотуманные фары не требуются по закону, но во многих автомобилях они входят в стандартную комплектацию. В большинстве автомобилей их можно включить с помощью того же переключателя, что и фары, или с помощью кнопки на приборной панели.

Символ противотуманных фар можно увидеть на прямоугольном переключателе на рисунке выше. Если волнистая линия находится слева от изображения лампы, это ваши передние противотуманные фары. Если волнистая линия направлена ​​вправо, это активирует задние противотуманные фары.

Вы также увидите предупреждающий символ на приборной панели, подтверждающий включение противотуманных фар.

Есть еще советы по вождению в тумане?

Прежде всего, обычно полезно не использовать дальний свет. Хотя может возникнуть соблазн щелкнуть его, чтобы улучшить обзор, в густом тумане это вызовет отражения и еще больше ухудшит видимость.

Двигайтесь медленно и оставляйте больше свободного пространства для других транспортных средств на случай, если им придется внезапно остановиться.

Когда вы остановились, например, на светофоре, держите ногу на педали тормоза, чтобы загорелись стоп-сигналы, что сделает вас более заметным для других участников движения.Однако, когда автомобиль останавливается позади вас, используйте ручной тормоз и снимите ногу с педали тормоза, чтобы не ослепить другого водителя.

ТАКЖЕ ЧИТАЙТЕ:

Зимнее вождение: как сэкономить топливо и защитить машину

Законченное топливо на автомагистрали — это незаконно?

Распродажа новых автомобилей: все предложения

Автозапчасть | Как установить противотуманные фары

Противотуманные фары значительно улучшают видимость, особенно при движении в плохих погодных условиях.Так бывает, когда дорога и окрестности покрыты туманом и туманом. Большинство автомобилей поставляются с заводской панелью на бампере, но решетка радиатора и крепления в стойку — это варианты, которые зависят от модели вашего автомобиля.

Если вы хотите установить свои противотуманные фары своими руками, в большинстве продаваемых комплектов есть электрическая схема и достаточные инструкции, которые помогут вам выполнить эту задачу. Если вы обнаружите, что их не хватает, в этой статье представлены общие шаги по установке противотуманных фар на ваш автомобиль.

Инструменты, необходимые для установки противотуманных фар

Для начала вам понадобятся следующие инструменты: отвертка, гаечный ключ, трещотка и удлинитель, плоскогубцы, виниловая изолента для изоляции оголенных проводов и диагональные ножи.Также вам может понадобиться дрель, стяжки и фонарик.

Комплекты противотуманных фар бывают заводскими или универсальными. Как правило, комплекты содержат аналогичные компоненты, отличающиеся только способом их установки. Комплект противотуманных фар должен содержать проводку и разъемы, переключатели, лампы противотуманных фар и оборудование.

Оборудование, в основном, включает кронштейны, гайки и болты для крепления противотуманных фар к переднему бамперу или решеткам радиатора. Если вы планируете купить комплект и не знаете, какой тип купить, мы рекомендуем стеклянные крышки для линз вместо пластиковых из-за их долговечности.

Узнайте в отделе транспорта законы штата о противотуманных фарах, чтобы убедиться, что выбранные вами фары соответствуют требованиям. Некоторые штаты ограничивают тип и цвет светильников, которые вы можете установить.

Пошаговое руководство по установке противотуманных фар

  1. Припаркуйте автомобиль на ровной поверхности. Обязательно выключите двигатель перед тем, как начать процесс.
  2. Откройте капот и ослабьте винты и гайки, чтобы освободить бампер, который необходимо снять перед установкой фонарей.Убедитесь, что вы не потеряете винты и гайки. Если в вашем автомобиле нет противотуманных фар и нет готовых вырезов — в некоторых автомобилях они есть — сделайте необходимые измерения на основе имеющегося у вас комплекта противотуманных фар и аккуратно прорежьте участок, где должны быть расположены фонари.
  3. Добавьте фонари на правую и левую апертуры. Крепко прикрутите фары. Установите бампер на место и убедитесь, что в нем есть отверстия для проводов. Если таковых нет, можно просверлить.
  4. Закрепите бампер и приступайте к работе с проводкой.В комплекте обычно есть зеленый провод, предназначенный для подключения к предохранителю зажигания (на коробке предохранителей есть помеченные инструкции, как это сделать). Это помогает гарантировать, что противотуманные фары будут работать только тогда, когда зажигание автомобиля находится в положении «включено». Если корпус реле находится внутри автомобиля, просверлите зеленый провод над отверстием межсетевого экрана. В автомобилях, где корпус реле находится под приборной панелью, откройте крышку платы реле и подключите, инструкции пользователя должны направлять вас на конкретное реле.
  5. Теперь соедините разъемы на каждой области красного провода вместе, чтобы включить устройство.Присоедините черные провода к соответствующим черным заземляющим проводам на задней части противотуманных фар, подключите их к неокрашенной части рамы автомобиля.
  6. Соедините белые провода питания мостами с соответствующими проводами от противотуманных фар. Прикрепите их к Y-образному белому проводу питания, идущему к зажиганию внутри автомобиля. Шаги с пятого по шестой очень важны, так как вы синхронизируете мощность, предназначенную для противотуманных фар, через зажигание.
  7. Найдите сквозное отверстие в брандмауэре вашего автомобиля.Он должен находиться на этаже водителя или пассажира. Его также можно было разместить где-нибудь под приборной панелью.
  8. Положение переключателя, желательно на приборной панели рядом с рулевым колесом. Просверлите большие отверстия в том месте, где будет вставлен переключатель, стараясь не повредить какие-либо компоненты.
  9. Прикрепите переключатель к проводам и убедитесь, что он работает, прежде чем закреплять его. Черный провод подключается к черному проводу заземления, красный провод подключается к реле (оба обычно красные). Третий провод, который подключается к предохранителю, часто бывает красного цвета, но толще, чем тот, который подключается к реле.Подключите его к зеленому проводу от блока предохранителей.
  10. Вывод, проверьте исправность выключателя и заизолируйте провода виниловой изолентой. Затяните незакрепленные провода вместе с кабельными стяжками и установите все на место.

Итак, все дело в установке противотуманных фар. Понимаете, это простой процесс, который вы можете примерить на своем автомобиле. Если вам нужны запасные части, такие как комплект противотуманных фар или любая другая автозапчасть, не стесняйтесь использовать бесплатную функцию запроса запчастей CarPart.Это экономит ваше время, выполняя поиск и соединяя вас с самыми надежными ремонтными мастерскими и поставщиками автозапчастей в стране. Чтобы найти запчасть, которую сложно найти, достаточно одного щелчка мышки — попробуйте запросить запчасть сегодня!

Джордж Ньинги

Как установить противотуманные фары: пошаговое руководство

Установить или заменить противотуманные фары в автомобилях, которые уже оснащены ими, очень просто. Однако к ним можно прикрепить и автомобили без противотуманных фар.Здесь мы собираемся продемонстрировать , как установить противотуманные фары , используя заводские противотуманные фары, лицевую панель и комплект проводки.

Как установить противотуманные фары: Пошаговое руководство

Добраться до аккумуляторной батареи и отсоединить отрицательную клемму.

Прокладывайте проводку так, как хотите, избегая участков, которые могут помешать.

Под рулевым колесом вы найдете внутренние панели. Обращайтесь с этими деталями осторожно и вручную снимите панель доступа к предохранителям.Другая панель, которая находится под рулевой колонкой, должна быть откручена.

Теперь вы можете выбрать место для переключателя. Это должно быть легко доступное место.

Спуститесь к земле и найдите другие провода заземления. Вы бы обнаружили, что болт проходит сквозь металл. Вам нужно удалить этот болт, сдвинуть разъем заземления и снова затянуть болт.

ПОДРОБНЕЕ:

Найдите с помощью вольтметра перегоревший предохранитель на 12 В при включенном двигателе. Найдите предохранитель и подключите положительный разъем.Это будет включать и выключать противотуманные фары при включении и выключении двигателя.

Теперь перейдем к , как подключить противотуманные фары. , проложите проводку через брандмауэр, вы можете использовать вешалку, если брандмауэр кажется достаточно жестким.

Здесь вы подключаете проводку двухпозиционного переключателя к проводке моторного отсека. Любую лишнюю проводку следует связать и вложить во внутренние панели, чтобы она не мешала.

Теперь вам нужно установить соединение с местом расположения противотуманных фар или местом, где вы собираетесь установить противотуманные фары.Вы можете найти открытое пространство за фарами, и вам также может потребоваться снять крыло, чтобы получить к нему доступ с другой стороны.

Когда деталь будет снята, вы получите доступ к пространству, когда можно будет оборудовать противотуманные фары. Используйте инструмент для снятия пластиковой планки, чтобы снять пластиковую крышку, если она не снимается вручную. Просто подключите проводку с каждой стороны, и все готово.

Убедитесь, что вы подключили положительный провод к положительной клемме аккумуляторной батареи, а противотуманные фары подключили к проводке.

Перед тем, как закрепить эти фонари, вы можете запустить тест, чтобы проверить, все ли работает нормально. Снова подсоедините отрицательную клемму аккумуляторной батареи, которую вы отсоединили перед началом процесса. Вы узнаете, работают ли противотуманные фары во время выполнения теста. Позже можно все прикрутить и аккуратно разложить.

Не позволяйте автомобилю выйти из строя и сразу же устранять неисправность с помощью этих советов по обслуживанию.

Регулировка противотуманных фар

Наконец, вам может потребоваться проверить ориентацию противотуманных фар.Используйте регулировочный винт и направьте свет. Приведите все в порядок, и ваши противотуманные фары должны быть установлены аккуратно.

Заменяете ли вы противотуманные фары или устанавливаете их на автомобиль, в котором никогда не было противотуманных фар, всегда устанавливайте их в нижней части передней части. Эти огни должны располагаться под фарами или на высоте от 10 до 24 дюймов над землей. Помните, что туман обычно начинается примерно в 2 футах от земли, лучше установить противотуманные фары ниже этого уровня.

Прежде чем продолжить, отсоедините отрицательную клемму аккумуляторной батареи. Cre: Мансаратов | Dreamstime.com

Простая идея установить противотуманные фары ниже уровня тумана, поэтому освещение может проникать сквозь туман и обеспечивать визуальную четкость. Однако вы никогда не должны использовать их с фарами дальнего света или дополнительными фарами. Это не позволит вам увидеть встречный транспорт и будет опасно.

Почему противотуманные фары необходимы в любом автомобиле?

Теперь, когда у вас есть представление об установке f и огней , , давайте узнаем, почему в первую очередь необходимо иметь противотуманные фары.

Противотуманные фары позволяют видеть в темноте даже края дороги, которые просто невозможно увидеть при свете фар.

Эти огни не создают бликов или они намного меньше, и, следовательно, они создают четкую видимость земли, особенно в условиях тумана.

Поскольку в отличие от фар противотуманные фары не направлены прямо, этот источник освещения не отражает туман или снег в глазах водителя.

Противотуманные фары значительно улучшают общий вид спереди. Кроме того, существуют различные стили этих огней, которые можно выбрать по своему усмотрению.Существуют фонари в стиле OEM, которые имеют синий или янтарный оттенок.

Чтобы получить дополнительную помощь с установкой противотуманных фар, вы можете посмотреть видео об установке и следовать инструкциям. Комплекты противотуманных фар доступны в автономном режиме, а также в Интернете, приобретайте эти фонари по своему усмотрению, но всегда придерживайтесь своего бюджета. В зависимости от качества и аксессуаров комплект противотуманных фар может стоить до 50 долларов.

Правильно сориентируйте противотуманные фары для хорошей видимости. Источник: eBay

Заключение

Если вы используете универсальный комплект противотуманных фар, вы можете выбрать место, где вы хотите установить противотуманные фары.В этом случае вам не придется искать место за фарами. Итак, это все о , как установить противотуманные фары , это достаточно простой процесс, который вы можете попробовать на своем автомобиле.

Как установить свои собственные фары дальнего света

Фары дальнего света делают вождение в ночное время более безопасным, улучшая переднее и периферийное зрение, и повышают ценность вашего автомобиля. Установка дополнительного набора более мощных фар в передней части автомобиля, которые включаются при включении дальнего света, обеспечивает дополнительное освещение и улучшает общее видение при вождении в ночное время.

Фары для бездорожья обычно включаются отдельным переключателем и не связаны с дальним светом. Они предназначены исключительно для ночного вождения по бездорожью и не должны использоваться на улице, так как они могут ослепить прибывающих водителей. Их можно установить на стандартный бампер, внедорожный бампер или на багажник на крыше.

Качественные фары дальнего света могут стоить тысячи, и наем профессионала для их установки значительно увеличивает расходы. К счастью, сделать это самому не так сложно, как кажется.С базовыми инструментами это можно сделать в кратчайшие сроки.

Какой свет?

Идеально подходит комплект светильников как с широким (заливным), так и с длинным карандашным (точечным) лучом. Определите свое использование, чтобы выбрать правильный свет. Есть много разных брендов, поэтому ищите уважаемых производителей. Изучите, что используют международные команды по ралли и гонкам по бездорожью. Вы можете быть уверены, что эти фонари прошли испытания в самых тяжелых условиях. Популярные бренды включают Rigid Industries, Hella, Nilight и Lightforce.

Фары дальнего света обычно измеряются в ваттах или потребляемой мощности, и чем выше мощность, тем ярче свет. Существует три основных типа фар дальнего света: галогенные, LED (светодиоды) и HID (разряд высокой интенсивности). Каждый из них излучает разный тип света. Галогены дешевле, чем, скажем, HID-лампы, но последние излучают самый яркий луч на ватт мощности. (Примечание. Прежде чем приступить к установке, ознакомьтесь с местными законами об освещении, чтобы убедиться, что эти лампы разрешены для использования на улице в том месте, где вы живете.)

Что вам понадобится

Выберите в автомобиле подходящее место для фонарей. В некоторых штатах есть ограничения на то, где можно устанавливать фары, поэтому свяжитесь с местными дорожными властями, прежде чем браться за этот проект. Возможно, вам придется купить легкую монтажную планку, доступную в автомобильных магазинах по цене примерно от 40 долларов, которую можно прикрепить к имеющемуся переднему крылу.

Большинство фар поставляется в комплекте из двух фар, крепежа и жгута проводов. Галогенные лампы являются самыми дешевыми и могут стоить от 50 до 500 долларов за комплект.Светодиоды будут дороже и обычно будут поставляться в виде одной световой полосы или набора из двух меньших ламп от 100 до 1500 долларов за большую световую полосу. HID — самые дорогие: от 500 до 2000 долларов за комплект.

Если ваши новые фары дальнего света не поставляются с комплектом ткацкого станка, вы можете приобрести его отдельно в автомобильном магазине всего за 25 долларов. В качестве альтернативы комплекту проводки вы можете индивидуально собрать реле, переключатель на приборной панели, предохранитель (используя рекомендуемый размер для вашего света), тройник и достаточно проводов, чтобы дотянуться от переключателя на приборной панели до автомобиля. аккумулятор, а затем на дальний свет.Схема подключения может помочь вам.

Установка

Чтобы установить новые фары, выполните следующие действия:

• Найдите на приборной панели подходящее место для переключателя. Переключатель активирует фары, когда вы включаете дальний свет автомобиля. У большинства автомобилей есть выдвижной отсек для установки дополнительных переключателей, но вам может потребоваться просверлить отверстие в приборной панели.

• Установите реле в моторном отсеке, расположив его как можно ближе к аккумуляторной батарее, избегая участков с чрезмерным выхлопом и горячими точками двигателя.Просверлите отверстие или используйте любые ранее существовавшие отверстия для установки реле.

• Проложите заземляющий провод от реле к шасси или точке заземления. Обеспечьте хорошее соединение, удалив краску, ржавчину или песок с точки заземления.

• Проложите провод от одного контакта на переключателе приборной панели через брандмауэр (после уже существующего ткацкого станка или другого подходящего отверстия) к проводу дальнего света на фаре вашего автомобиля (его можно найти с помощью простого измерительного прибора, пока включен дальний свет. активирован или обратившись к электрической схеме, включенной в руководство по эксплуатации вашего автомобиля).Используйте тройник для соединения с этим проводом.

• Выведите провод соответствующего цвета из реле через межсетевой экран и подключите к другой клемме переключателя на приборной панели.

• Проложите провод от реле к фарам. У каждого фонаря также должен быть заземляющий провод, подключенный к точке заземления или шасси.

• Проложите провод аккумулятора от реле к аккумулятору с предохранителем между ними.

• Проверьте, работают ли фары дальнего света на дальний свет, а также проверьте работу переключателя на приборной панели.

• Наконец, отрегулируйте световые лучи. Лучше всего это делать ночью, чтобы вы могли определить подходящее положение огней для максимальной видимости. Возьми гаечные ключи и катайся. Найдите длинный тихий участок дороги и отрегулируйте высоту балок так, чтобы они были именно там, где вы хотите. Затяните регулировочные болты, и все готово.

Эта простая работа сэкономит вам деньги, сделает ваш автомобиль более безопасным и доставит вам немного удовольствия от самостоятельной работы.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
