Как переделать зарядное устройство в блок питания
Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA Другие блоки питания, к сожалению, переделать таким способом не получится.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.
- Как переделать зарядное от сотового телефона на другое напряжение
- зарядное устройство переделать в блок питания
Зарядное устройство для аккумулятора из блока питания ноутбука - Как сделать блок питания для шуруповерта своими руками
- Как переделать сетевое зарядное устройство из 5В на 1,5В и другие напряжения
- Блоки питания
- Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.
- Блок питания 12 В из зарядного устройства для смартфона
- Что можно сделать из компьютерного блока питания? Как сделать 12 вольт из блока питания компьютера
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как увеличить МОЩНОСТЬ зарядного устройства ?
Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.
Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA Другие блоки питания, к сожалению, переделать таким способом не получится. У каждого блока питания имеется защита от повышения напряжения и короткого замыкания, которую надо отключить.
После этого блок питания будет запускаться автоматически при включении в сеть. Теперь сделаем блок питания регулируемым. Удаляем два резистора R1 28,7 кОм и R2 5,6 кОм. На место резистора R1 ставим переменный резистор на кОм.

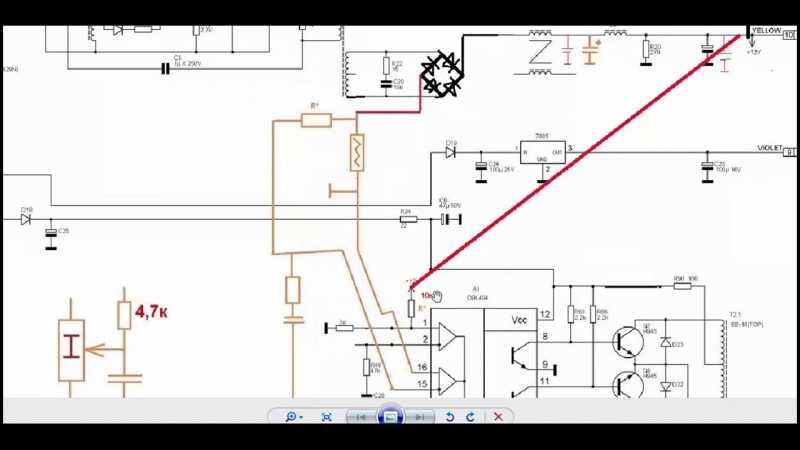

Напряжение будет плавно регулироваться от 4 до 16 вольт. Схема переделки компьютерного блока питания в зарядное устройство. Скачать схему. Схема переделки компьютерного блока питания на микросхеме TL, KA в зарядное устройство.
Схема подключения вольт амперметра к зарядному устройству. А теперь я расскажу, как работает готовое устройство, что бы вы могли реально оценить все плюсы этой самоделки. Напряжение этого зарядного устройства плавно регулируется от 4 до 16 вольт.
Это позволяет заряжать шести и двенадцати вольтовые аккумуляторы. С помощью встроенного вольт амперметра легко можно определить напряжение, зарядный ток и окончание процесса заряда аккумуляторной батареи. Для проверки мощности я решил подключить супер яркую ти вольтовую галогеновую лампу на 55 ватт. Как заряжать аккумулятор? Красный крокодил плюс, черный минус. Если перепутать полярность или замкнуть, ничего страшного не произойдет, просто перегорит десяти амперный предохранитель.
В данный момент вольтметр показывает напряжение аккумулятора. Эту ручку надо повернуть влево до упора. Включаю питание и плавно поднимаю напряжение до 14,5 вольт. То есть для го аккумулятора начальный ток заряда будет не более 6-ти ампер, для го соответственно 5,5 ампер.
И так далее. По мере заряда аккумулятора сила тока будет постепенно снижаться, когда сила тока снизится до миллиампер, это будет означать, что аккумулятор полностью зарядился. Время зарядки полностью разряженного аккумулятора составит примерно 24 часа. Читайте также: Зарядное устройство из блока питания компьютера. Простой способ переделать БП в зарядное устройство.
Выключатель отключает сеть В от блока питания. Можно не ставить, а просто выдергивать вилку из розетки. Сделал по Вашей аналогии из БП SZL, только ещё убрал кондёры с 12 вольтовой линии, регулировка была от 4 до 27 вольт. Зарядил 55 амперный акб, утром пришёл включил, а напряжение регулируется от 15 и выше.
Не пойму что вылетело. Переменник кОм новый, проверил. Подскажите что может быть. У меня БП ватт,зелёный провод соединил с черным работает вентилятор,но там 6 кондёров взбухшие думаю нужно менять. Даст ли он хотя-бы 5 ампер на зарядку аккумулятора? Посмотрите на корпусе обычно указано по какой линии сколько ампер. Или подключите галогенку, будет светить без просадки напряжения,значит для зарядки хватит.
Сделайте лучше по второй схеме с отрезанием 4 ноги микросхемы и соединением с GND. Намного проще будет. Не пойму на питание вольт-амперметра пойдёт почти 12V! Он же рассчитан на 5V, это не ошибка, он не сгорит? Китайские вольтметры рассчитаны на напряжение от 5 до 30В за счет встроенного в прибор стабилизатора напряжения, поэтому и не сгорит.
Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Комментарий Имя E-mail Сайт.
Как переделать зарядное от сотового телефона на другое напряжение
Чтобы в стационарных условиях такой прибор мог работать от сети его можно запитать от недорого выше указанного зарядного устройства, нужно только переделать его на 1,5V. В принципе, зарядное устройство для сотового телефона таковым не является. Это только импульсный источник постоянного тока напряжением 5V, а собственно зарядное устройство, то есть, схема следящая за зарядом аккумулятора, и обеспечивающая его заряд, находится в самом сотовом телефоне. Схема сделана на основе высоковольтного блокинг-генератора, широта импульсов генерации которого регулируется при помощи оптопары, светодиод которой получает напряжение от вторичного выпрямителя. Оптопара понижает напряжение смещения на базе ключевого транзистора VТ1, которое задается резисторами R1 и R2. Нагрузкой транзистора VТ1 служит первичная обмотка трансформатора Т1. Вторичной, понижающей, является обмотка 2, с которой снимается выходное напряжение.
Зарядное устройство для автомобильных аккумуляторов должно Итак, для переделки этого блока питания в зарядное устройство.
зарядное устройство переделать в блок питания
У меня вопрос к электронщикам. Можно ли в качестве блока питания использовать зарядное устройства которое шло в комплекте с шуруповертом? Проще приобрести или сделать блок питания с соответствующим выходным напряжением и мощностью. Штатное зарядное устройство заряжает аккумуляторы шуруповёрта небольшим током длительное время. Поэтому ток, развиваемый блоком, недостаточен для работы шуруповёрта. Величина тока при работе шуруповёрта может быть более 10А и зависит от его мощности и ЭДС аккумуляторной батареи. Конечно, запитать шуруповёрт можно, например, лабораторным блоком питания, автомобильным зарядным устройством, компьютерным блоком питания и т. Однако, это потребует сопряжения между устройствами и некоторых навыков. Проще приобрести новые батареи. Ожидает модерации
Зарядное устройство для аккумулятора из блока питания ноутбука
Началось всё с того, что подарили мне блок питания АТХ от компьютера. Так он пролежал пару лет в заначке, пока не возникла необходимость соорудить компактное зарядное устройство для аккумуляторов. Блок выполнен на известной для серии блоков питания микросхеме TL, что дает возможность его без проблем переделать в зарядное устройство. Не буду вдаваться в подробности работы блока питания, алгоритм переделки следующий:. Очищаем блок питания от пыли.
Давно ничего не писал, так как, вроде бы, и не о чем — машина ездит тьфу-тьфу-тьфу, тук-тук-тук да и зимой с ней ничего делать особо не хочется. Но в декабре что-то появилось желание поковыряться в чём-нибудь электронном и я решил переделать компьютерный блок питания ATX Вт в зарядное устройство для автомобильного аккумулятора.
Как сделать блок питания для шуруповерта своими руками
Зарядное устройство для автомобильного аккумулятора из блока питания компьютера. На этой странице я вкратце расскажу Вам о том, как своими руками переделать блок питания персонального компьютера в зарядное устройство для автомобильных и не только аккумуляторов. Зарядное устройство для автомобильных аккумуляторов должно обладать следующим свойством: максимальное напряжение, подводимое к аккумулятору — не более Именно такой способ зарядки реализуется на борту автомобиля от генератора в штатном режиме работы электросистемы автомобиля. Однако, в отличие от материалов из этой статьи, мною была избрана концепция максимальной простоты доработок без использования самодельных печатных плат, транзисторов и прочих «наворотов».
Как переделать сетевое зарядное устройство из 5В на 1,5В и другие напряжения
Пожалуй каждый автолюбитель рано или поздно сталкивается с необходимостью подзарядить аккумулятор своего «коня». Я много раз находил информацию, что из компьютерного блока питания можно сделать хорошую зарядку для аккумуляторов, но всегда отбрасывал эту информацию так как на переделку просто не было достаточно свободного времени и у меня была простейшая зарядка внутри которой был трансформатор, диод и амперметр : Заряжать аккумуляторы при необходимости я мог, но вот качество этой зарядки оставляло желать лучшего. Потратив несколько часов на поиски в интернете был найден ненужный, ещё рабочий блок питания Codegen W и инструкция со схемой по переделке. Сразу скажу, что суммарно процесс переделки у меня занял около двух-трёх недель, так как взятая изначально схема дорабатывалась, просчитывалась, переделывалась и настраивалась. При этом за две-три недели перечитал кучу инструкций, статей, схем по принципам работы блоков питания, работе ШИМ контроллеров, назначению ДГС и ещё тонны полезнейшей информации для общего развития. Многие элементы схемы пришлось рассчитывать самому дабы получить именно то, что мне было необходимо.
В сети неоднократно размещались варианты использования ноутбучного адаптера в качестве зарядного устройства для.
Блоки питания
Полезные советы. Разбираем зарядное устройство от мобильного телефона Siemens. Как сделать блок питания своими руками?
Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.
Сейчас уже все производители сотовых телефонов договорились и все, что есть в магазинах, заряжается через USB-разъем. Это очень хорошо, потому что зарядные устройства стали универсальными. В принципе, зарядное устройство для сотового телефона таковым не является. Это только импульсный источник постоянного тока напряжением 5V, а собственно зарядное устройство, то есть, схема следящая за зарядом аккумулятора, и обеспечивающая его заряд, находится в самом сотовом телефоне. Схема типовой китайской зарядки, срисованная с платы, показана на рис.
Шуруповерты с автономным питанием от аккумуляторной батареи с напряжением 12В — очень востребованный инструмент на производственных линиях и на бытовом уровне.
Блок питания 12 В из зарядного устройства для смартфона
Вернуться назад 80 1 2 3 4 5. Переключатель напряжения между выводами блока питания компьютера. Установите галочку:. Комментарии Какие 14 вольт? Аккумуляторы заряжаются током, а не напряжением.
Что можно сделать из компьютерного блока питания? Как сделать 12 вольт из блока питания компьютера
Чтобы самостоятельно сделать блок питания для вашего инструмента, нужно обладать определенными навыками и умениями в области электрики. Если ваш уровень знаний в этой сфере находится на начальном уровне, во избежание потери времени и получения травм электрическим током, лучшим решением будет заказать в магазине новый блок или отнести вышедший из строя в ремонтную мастерскую. Все современные шуруповерты работают от аккумулятора.
Зарядное из блока питания компьютера без переделок
Зарядное устройство для автомобильного аккумулятора из блока питания компьютера. На этой странице я вкратце расскажу Вам о том, как своими руками переделать блок питания персонального компьютера в зарядное устройство для автомобильных и не только аккумуляторов. Зарядное устройство для автомобильных аккумуляторов должно обладать следующим свойством: максимальное напряжение, подводимое к аккумулятору — не более Именно такой способ зарядки реализуется на борту автомобиля от генератора в штатном режиме работы электросистемы автомобиля. Однако, в отличие от материалов из этой статьи, мною была избрана концепция максимальной простоты доработок без использования самодельных печатных плат, транзисторов и прочих «наворотов».
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Что можно сделать из компьютерного блока питания? Как сделать 12 вольт из блока питания компьютера
- Зарядное устройство из блока питания компьютера
- Уважаемый Пользователь!
- :: ЗАРЯДНОЕ ИЗ БЛОКА ПИТАНИЯ КОМПЬЮТЕРА ::
- Переделка компьютерного блока питания в зарядное устройство
- Переделка компьютерного блока питания.
- Зарядное из компьютерного блока питания.
- Зарядное из блока питания – переделка для новичков
- Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.
- Автомобильное зарядное устройство из блока питания компьютера
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Зарядное устройство из компьютерного блока питания
Что можно сделать из компьютерного блока питания? Как сделать 12 вольт из блока питания компьютера
При эксплуатации авто только в городском режиме советуют раз в месяца полностью заряжать автомобильный аккумулятор штатным зарядным устройством.
Да вот беда — нормальное зарядное есть не у всех, денег на него жалко, а заряжать аккумулятор желательно регулярно. Для тех, у кого нет лишних баксов на автомобильную зарядку от сети, а иметь оную уж очень хочется, и предназначена эта статья. Очень неплохую вещь можно сделать из обычного компьютерного блока питания АТХ.
Компьютерный блок питания ваще шикарная штука, ибо предназначен для того, чтобы молотить круглосуточно, запитывая материнку, процессор, винчестер, да еще и выдавать при этом довольно солидные токи.
В самих компьютерах БП периодически мрут, ибо сделаны в большинстве своем китайцами, а эти ребята привыкли экономить на всем — занижать параметры конденсаторов, ставить резисторы меньшей мощности, и вообще за это им огромное спасибо, ибо благодаря их стараниям у меня, к примеру, нет недостатка в компьютерных блоках питания для экспериментов.
Скажу сразу — не всякий блок питания подойдет для переделки. Внутри блока питания стоит микросхема ШИМ-контроллера, которая управляет полумостовым преобразователем. На этой микросхеме с небольшими изменениями можно получить не только автомобильное зарядное устройство, но и полноценный лабораторный блок питания с регулируемым стабилизированным напряжением и ограничением тока. Структурная схема ШИМ показана на рисунке:.
ШИМ-контроллер работает на фиксированной частоте и содержит встроенный генератор пилообразного напряжения, который требует для установки частоты всего два внешних компонента: резистора Rt и конденсатора Ct. Для начала проверяем работоспособность источника дежурного питания. Дежурка работает всегда, когда на блок питания подано В и включен тублер. Сигнал Standbye — фиолетовый провод большого разъема питания, 9 контакт.
При включенном в сеть БП на 9 контакте должно быть 5В. Если нет, ищем неисправность в цепях дежурки. Если есть — проверяем наличие питания на выводе 12 ШИМ. Дежурка выполнена по схеме однотактного преобразователя с насыщающимся трансформатором. Чаще всего высыхают электролитические конденсаторы, теряют емкость конденсаторы обвязки.
Прозваниваем транзистор, диоды, первичную и вторичную обмотки трансформатора на предмет КЗ. Подключаем источник к выводу 12 ШИМ, вывод 4 закорачиваем на землю. В этом случае причина неисправности кроется в цепях защиты от перегрузок и цепях формирования служебных сигналов. Так как этот сигнал относится к цепям формирования служебных сигналов, он нас не интересует — мы запустим БП без него. Микросхему ШИМ легко найти невооруженным взглядом. Допустим ШИМ работает, но на выходе напряжений нет.
Все осциллограммы снимать относительно эмиттера. Условно будем полагать, что с этой задачей мы успешно справились, ибо разбор конструкции БП АТХ и принципы его ремонта не входит в нашу первоочередную задачу. Выходная часть с выпрямителем и фильтрами питания сделаны по примерно одной и той же схеме:. Заодно выпаиваем со схемы весь жгут проводов — он нам больше не понадобится.
Не бойтесь выпаивать все лишнее — для запуска ШИМ TL нужно всего 4 сопротивления и один конденсатор не считая пары переменных резисторов. Они уже есть на схеме, даже если Вы выпаяете лишнее, потом ориентируясь по печатным проводникам, можно будет вернуть нужные компоненты 3 сопротивления и 1 емкость на место. Нижняя микросхема LM — счетверенный компаратор, на котором собрана схема защиты, также не нужна. Ее можно смело выпаивать или выкусывать, я обломался. Так как раньше блок питания уже как-то работал, скорей всего эта обвязка уже присутствует в схеме, нужно только изменить подключение выводов 1, 2, 4, 15 и На контакт 12 подается напряжение с дежурного источника питания.
Контакт 4 садится на землю. Можно проследить дорожку и выпаять диод, через который на контакт 4 подается сигнал ошибки со схемы защиты.
Кроме этого, нам понадобится два переменных резистора нужного номинала, и шунт 0. Вот что вышло в итоге:. Фактически для переделки БП АТХ в лабораторный источник питания или зарядное устройство нужно два переменных резистора и шунт на 0. Ну и конечно мало-мальские познания в электронике и большое желание замутить что-то такое на зависть всем пацанам из соседних гаражей. Что в танке главное, знаете? Правильно, плюс небольшая внимательность.
В принципе уже после этого напряжение на выходе можно менять в пределах от 2. Выставив однажды сопротивлением Так как схема БП АТХ является по-сути стабилизатором напряжения, то она будет поддерживать заданное раннее напряжение, а вот ток по мере заряда аккумулятора будет падать.
Но так как такое зарядное устройство будет использоваться раз в два-три месяца, если не раз в год, а остальное время оно просто будет валяться в гараже, есть очень большой соблазн потратить еще один день, и сделать из него полноценный лабораторный блок питания. Понадобится только две измерительные головки — вольтметр и амперметр.
Либо для пущей убедительности возможна установка аналоговых вольтметра и амперметра. Амперметр нужен обязательно с шунтом на тот предел, который указан на шкале. Иначе замучаетесь подбирать отрезок провода необходимого сопротивления.
В моем случае манганиновый шунт уже встроен в амперметр. Вырезав из текстолита лицевую панель, профрезеровав отверстия под амперметр, вольтметр, регуляторы и прочее, я собрал все воедино. У меня заодно он обдувает и шунт. При этом чем выше напряжение, тем больше скорость вращения вентилятора. Не пытайтесь изменить направление вращения, изменяя полярность питания — внутри вентилятора стоит специальная микросхема, она скорей всего сдохнет. Это значит, что если замкнуть накоротко выходы источника питания, ток короткого замыкания в цепях будет равен лишь выставленному ранее ограничению тока!
Помните об этом, если Вы не хотите, чтобы из вашего блока ушел волшебный дым, на котором работает вся электроника. Для избежания подобных казусов нагрузка в моем случае подключается через предохранитель на 15А. К сожалению, происходит ровно наоборот — схема вылетает, защитив собой предохранитель. При подключении к аккумулятору строго соблюдать полярность! В противном случае все тот же волшебный дым покинет какой-то компонент схемы, и он больше никогда не будет работать. Порядок зарядки аккумулятора.
На холостом ходу выставить регулятором тока минимальное ограничение тока крайнее левое или крайнее правое положение сопротивления R3 согласно вышеприведенной схеме, зависящее положение от распайки резистора , регулятором напряжения выставить напряжение Отключить источник питания от сети.
Подключить аккумулятор, соблюдая полярность. Включить источник питания и регулятором тока выставить нужный ток заряда. При этом напряжение немного упадет до какого-то значения, которое зависит от внутреннего сопротивления аккумулятора, но стабилизатор тока будет держать нужный ток.
По мере набора аккумулятором емкости ток заряда будет падать, а напряжение вернется до установленного ранее значения. Выводы: зарядное устройство для аккумуляторов, сделанное на базе блока питания АТХ обладает следующими преимуществами:. Фантастическая живучесть и работоспособность. Другими словами, блок питания предназначен для того, чтобы сутками молотить включенным. Последний возьмет столько тока, сколько ему нужно.
Полноценный блок питания с широкими пределами регулирования для решения повседневных задач. Отлично вписывается в интерьер квартиры. Недостаток — время полного заряда аккумулятора большой емкости вследствии уменьшения тока заряда по экспоненте может оказаться несколько больше ожидаемого.
Имя обязательно. E-mail не публикуется обязательно. Мифы древней Греции Все о чешском пиве. Записная книжка зрелого мотоциклиста Свой и чужой мотоциклетный опыт. Задумал сделать зарядное для аккумулятора своего Днепра из бракованного компьютерного Блока Питания.
Аналоги подшипников и сальников на оппозиты Восстановление VAGовских моторов. Без рубрики. Схема дежурного источника питания выглядит примерно так: Дежурка выполнена по схеме однотактного преобразователя с насыщающимся трансформатором. Сетевой фильтр и выпрямитель. Схема измерений перенапряжений, она же схема защиты и формирования служебных сигналов. Дежурный источник питания. Усилитель мощности. Схема промежуточного усилителя. После выпаивания запасных компонентов должно получиться примерно следующее: Не бойтесь выпаивать все лишнее — для запуска ШИМ TL нужно всего 4 сопротивления и один конденсатор не считая пары переменных резисторов.
При переделке компьютерного БП в лабораторный источник питания я опирался вот на эту схему: Здесь показана минимальная обвязка ШИМ TL для того, чтобы микросхема заработала.
Вот что вышло в итоге: Фактически для переделки БП АТХ в лабораторный источник питания или зарядное устройство нужно два переменных резистора и шунт на 0. Можно пойти другим путем, и сделать переднюю панель скажем из нержавейки, порезав ее лазером. Не пытайтесь изменить направление вращения, изменяя полярность питания — внутри вентилятора стоит специальная микросхема, она скорей всего сдохнет ВНИМАНИЕ! Во избежании взрыва подключать и отключать аккумулятор только при выключенном источнике питания!!!!
Выводы: зарядное устройство для аккумуляторов, сделанное на базе блока питания АТХ обладает следующими преимуществами: 1. Возможность заряжать аккумулятор не отключая его от автомобиля.
Отлично вписывается в интерьер квартиры Недостаток — время полного заряда аккумулятора большой емкости вследствии уменьшения тока заряда по экспоненте может оказаться несколько больше ожидаемого. Рубрика: Без рубрики Метки: Приборы для настройки мото , схемы , Электооборудование.
Зарядное устройство из блока питания компьютера
Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA Другие блоки питания, к сожалению, переделать таким способом не получится. У каждого блока питания имеется защита от повышения напряжения и короткого замыкания, которую надо отключить. После этого блок питания будет запускаться автоматически при включении в сеть.
Зарядное устройство из блока питания компьютера — SDELAITAK Скачать схему переделки компьютерного блока питания в зарядное устройство Скачать После включения в сеть блок питания запускается без замыкания.
Уважаемый Пользователь!
Блок питания персонального компьютера без особых трудностей можно переделать в автомобильное зарядное устройство. Оно обеспечивает аналогичное напряжение и ток как при подзарядке от штатной электросети автомобиля. Схема лишена самодельных печатных плат и основана на концепции максимальной простоты доработок. Итак, для начала из блока питания нужно убрать все лишние запчасти. Это не даст сжечь устройство при случайном переключении переключателя в положение В. Затем необходимо избавится от всех отходящих проводов, за исключением пучка из 4-х черных и 2-х желтых проводов они ответственны за питание устройства. Далее следует добиться результата, когда блок питания будет работать всегда, когда включен в сеть, а также устранить защиту от перенапряжения. Защита отключает блок питания, если исходящее напряжение превышает некоторое заданное значение. Сделать это нужно потому, что необходимое нам напряжение должно составлять 14,4 В, вместо стандартных 12,0 В. Эти оптроны связывают низковольтную и высоковольтную стороны блока питания.
:: ЗАРЯДНОЕ ИЗ БЛОКА ПИТАНИЯ КОМПЬЮТЕРА ::
Дорогие друзья, я расскажу вам о простом способе переделки компьютерного блока питания в зарядное устройство для автомобильных аккумуляторов своими руками. Для переделки подойдут любые компьютерные блоки питания собранные на микросхемах TL или КА с любым буквенным индексом в конце. Модель, дата производства, цвет и размер блока питания никакого значения не имеют. Самое главное, это наличие в блоке питания микросхемы TL или ее аналога КА Снимите верхнюю крышку и проверьте на какой микросхеме собран блок.
Новокузнецк, Кемеровская обл.
Переделка компьютерного блока питания в зарядное устройство
Пожалуй каждый автолюбитель рано или поздно сталкивается с необходимостью подзарядить аккумулятор своего «коня». Я много раз находил информацию, что из компьютерного блока питания можно сделать хорошую зарядку для аккумуляторов, но всегда отбрасывал эту информацию так как на переделку просто не было достаточно свободного времени и у меня была простейшая зарядка внутри которой был трансформатор, диод и амперметр : Заряжать аккумуляторы при необходимости я мог, но вот качество этой зарядки оставляло желать лучшего. Потратив несколько часов на поиски в интернете был найден ненужный, ещё рабочий блок питания Codegen W и инструкция со схемой по переделке. Сразу скажу, что суммарно процесс переделки у меня занял около двух-трёх недель, так как взятая изначально схема дорабатывалась, просчитывалась, переделывалась и настраивалась. При этом за две-три недели перечитал кучу инструкций, статей, схем по принципам работы блоков питания, работе ШИМ контроллеров, назначению ДГС и ещё тонны полезнейшей информации для общего развития. Многие элементы схемы пришлось рассчитывать самому дабы получить именно то, что мне было необходимо.
Переделка компьютерного блока питания.
Коротко о содержании сайта. С чего все началось. Простой эксперимент. Мой электролизер. Простой блок питания. Материалы электролит и пластик. Материалы металл. Материалы — электрика, провода, реле.
и надежном зарядном на основе AT блока питания, без индикатора тока ( хотя амперметр никто не мешает поставить). Ну вот, нашли.
Зарядное из компьютерного блока питания.
Login to Your Account. Форум Техпомощь Своими Силами. Зарядка аккумулятора от блока питания ПК? Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 30 из
Зарядное из блока питания – переделка для новичков
При изготовлении зарядного устройства из компьютерного блока питания, многие сталкиваются с проблемой подбора блока. Производителей, как и схем блоков , существует огромное количество, практически все они при правильном подходе поддаются переделке. Но, сделать зарядное из блока питания можно за полчаса, а можно потратить на это целый вечер, все зависит от самого блока. Сегодня в нашей статье мы расскажем, как нужно выбирать блок питания для переделки в зарядное. Также, на примере блока CWT W , будут показаны основные нюансы подобных переделок, если не удалось найти даже схему самого блока.
У компьютерного блока питания, наряду с такими преимуществами, как малые габариты и вес при мощности от Вт и выше, есть один существенный недостаток — отключение при перегрузке по току.
Зарядное устройство из компьютерного БП ATX с защитой от переполюсовки и КЗ.
Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? В предлагаемой статье автор делится накопленным опытом переделки компьютерных блоков питания в устройства зарядки свинцово-кислотных аккумуляторных батарей. Особое внимание автор уделяет совершенствованию узла индикации зарядного тока, по которому можно определить заряженность батареи и момент окончания зарядки.
Автомобильное зарядное устройство из блока питания компьютера
Хороший лабораторный блок питания — это довольно дорогое удовольствие и не всем радиолюбителям оно по карману. Тем не менее в домашних условиях можно собрать не плохой по характеристикам блок питания, который вполне справится и с обеспечением питания различных радиолюбительских конструкций, и так же может служить и зарядным устройством для различных аккумуляторов. Собирают такие блоки питания радиолюбители, как правило из компьютерных БП АТХ , которые везде доступны и дешевы.
Блок питания ПК для зарядных устройств
Старый блок питания AT переключатель сбоку)
Вам повезло. Этот блок питания старого образца (PS) намного проще в работе и как правило, корпус больше, поэтому у вас больше места для работы. Подключите блок питания и включите его. Вентилятор должен работать. Используйте свой VOM и определите правильный цвет пары проводов для +12 вольт. Это довольно легко. Выберите набор проводов, который заканчивается в вилке всего 4 провода. Это, вероятно, попало на дисковод (либо на жесткий диск, либо на дискету). Будет 2 центральных провода. одного цвета (вероятно, черного), а внешние провода будут разного цвета (возможно, желтого и красного). Используйте ВОМ с один щуп в центральном проводе и один щуп во внешнем проводе. Вы обнаружите, что центральные провода соответствуют отрицательному пост на аккумуляторе, а внешние провода — положительные посты. При достаточном количестве проб и ошибок вы можете определить большинство цветов. Те, что я видел:
Желтый +12 В
Черный Общий
Красный +5 В
Оранжевый -5 В
Синий -12 вольт
Белый Питание хорошее .
Будет много проводов +12 вольт, много проводов +5 вольт, ужасно много «Общего» провода и только один или два провода -12 вольт или -5 вольт. Обычно имеется только один провод «Power Good».
Теперь, когда вы знаете, какой цвет +12 вольт, а какой «общий», все, что вам нужно сделать, это «спроектировать» свою коробку. С мы планируем использовать этот блок питания в качестве замены автомобильного аккумулятора, я представляю его с «Положительным» и «Отрицательным» сообщения, как батарея. Выберите два места на корпусе PS, которые позволят закрепить зарядное устройство без короткого замыкания. снаружи, и что вы можете провести несколько проводов внутрь корпуса PS к этим местам. Зайдите в местный хозяйственный магазин и получить:
2 резиновые втулки (подойдут центральные отверстия 1/4 дюйма)
2 крепежных болта #10 длиной 1 1/2 дюйма (они должны через люверсы без проблем)
4 гайки для болтов
4 плоские шайбы для болтов
4 больших (вероятно 1/4 дюйма на 2 дюйма) нейлоновые (или другие изолирующие) шайбы с небольшими (1/4 дюйма) отверстиями в центре
Теперь вернемся к магазин. Если у вас есть немного ленты Red Zagi и немного ленты Zagi Black, покройте одну сторону нейлоновой шайбы красной и одна сторона другой нейлоновой шайбы с черным. Обрежьте ленту с непокрытой стороны острым ножом. Просверлите отверстие 5/16 в каждое из выбранных вами мест. Вставьте резиновую втулку в каждое отверстие. Затем отрежьте 3 или 4 провода +12 вольт до нужной длины. первое отверстие. Припаяйте эти провода к болту (возле головки). «Кольцевые клеммы» — отличный вариант, скорее чем пайка непосредственно к болту, но любой способ будет работать. Наденьте гайку на болт и затяните ее до припаянного провода. Наденьте на болт металлическую плоскую шайбу. Затем наденьте на болт одну из нейлоновых шайб. Протолкните болт через втулку. При необходимости вы можете немного обрезать нейлоновую шайбу, если она с чем-то конфликтует, но оставьте достаточно нейлоновой шайбы, чтобы Убедитесь, что провода не касаются корпуса PS. Поместите еще одну нейлоновую шайбу (красную, если вы заклеили ее лентой Zagi) на болт. Наденьте на болт еще одну металлическую плоскую шайбу. Наденьте на болт еще одну гайку и затяните ее. Теперь у вас должно быть «Положительно». штырь аккумуляторной батареи, полностью изолированный от корпуса PS.
Затем обрежьте 3 или 4 «общих» провода до нужной длины. добраться до второго отверстия. Повторите тот же процесс, который вы сделали с проводами плюс 12 вольт, на этот раз, используя «общие» провода. Используйте шайбу из черного нейлона, если вы покрыли ее лентой Zagi. Теперь у вас есть «Отрицательный» пост для вашего новый ПС. Теперь осталось только отрезать лишние провода, чтобы не было короткого замыкания. Верните крышку на питание поставьте и отметьте посты как «Положительные» и «Отрицательные». Вы сделали.
Новые
Блок питания AT Style (с кнопочным выключателем сбоку или на шнуре)
Этот блок питания (PS) немного сложнее, чем старые, и требует немного больше работы. Мало того, что они, как правило, меньше, и там внутри коробки PS меньше места для работы.
Подключите блок питания и включите его. Вентилятор может работать или просто начать, а затем остановить. Как правило, следующие цвета обозначают определенные функции — обычно:
Желтый +12 В
Черный Общий
Красный +5 В
Оранжевый Питание хорошее
Синий -12 В
Белый -5 В
Зеленый или Серый Источник питания – On (PS-on)
Примечание: «PS-on» может не существовать. Если он существует, то он будет частью двухрядной вилки, которая подошел к материнской плате ПК.
Если вентилятор работает нестабильно, выключите питание и временно подключите «Power Good» на линию +5 вольт. Это должно обеспечить стабильную работу вентилятора при включении PS. Если вентилятор все еще не работает, вам следует найти линию «PS-on» и подключить ее к «общей» линии. PS-на линия на самом деле является переключателем для включения (или выключения) PS. Используйте свой VOM и определите правильный цвет пары проводов для +12 вольт. Это довольно легко. Выберите набор проводов, который заканчивается вилкой только с 4 проводами. Это, вероятно, попало на дисковод (либо жесткий диск или дискета). Будет 2 центральных провода одного цвета (вероятно, черного), а внешние провода будут разными. цвета (возможно, желтый и красный). Используйте VOM с одним щупом на центральном проводе и одним щупом на внешнем проводе. Что ты будешь Обнаружьте, что центральные провода соответствуют отрицательному выводу на аккумуляторе, а внешние провода — положительным. С достаточным количеством проб и ошибок вы можете определить большинство цветов. Будет много проводов +12 вольт, много проводов +5 вольт, ужасный много «общих» проводов и только один или два провода -12 вольт или -5 вольт. Обычно есть только один «Power Good». и один PS-на проводе.
Соединение от «Power Good» к +5 вольт сделать постоянным (припаять его с немного термоусадки).
Теперь, когда вы знаете, какой цвет +12 вольт, а какой «общий», вам нужно «спроектировать» свою коробку. Поскольку мы планируем использовать этот блок питания в качестве замены автомобильного аккумулятора, я представляю его с «Положительным». и «Отрицательные» посты, как батарейка. Выберите два места на корпусе PS, которые позволят зарядному устройству защелкивается без короткого замыкания, и что вы можете провести несколько проводов внутри корпуса PS в этих местах.
Вы Возможно, вы захотите переместить выключатель питания PS в корпус, если это выключатель типа «пуповины». обычно я выбираю переместите его в отверстие, через которое «пуповина» выходит из корпуса ПС. Этот процесс просто вопрос отпаивать провода, укорачивать их и перепаивать. Обязательно припаяйте провода того же цвета обратно к такие же ушки на переключателе. Вам, вероятно, потребуется просверлить пару монтажных отверстий в корпусе PS, чтобы удерживать переключатель. и установите переключатель, используя эти отверстия и винты через каждое.
Сходите в местный хозяйственный магазин и купите:
2 резины втулки (подойдут центральные отверстия 1/4 дюйма)
2 крепежных болта #10 длиной 1 1/2 дюйма (они должны проходить через втулки без проблем)
4 гайки для болтов
4 плоские шайбы для болтов
4 больших (вероятно, 1/4 дюйма на 2 дюйма диаметр) нейлоновые (или другие изолирующие) шайбы с небольшими (1/4 дюйма) отверстиями в центре
Автомобильный фонарь на 12 В с розетка и провода (я использую небольшой габаритный фонарь с янтарной линзой). Лампа #1154 или #1156 также хорошо работает.
Сейчас обратно в магазин. Если у вас есть лента Red Zagi и лента Black Zagi, закройте одну сторону нейлоновой шайбы. с красным и одна сторона другой нейлоновой шайбы с черным. Обрежьте ленту с непокрытой стороны острым ножом. Сверлить отверстие 5/16 в каждом из выбранных вами мест. Вставьте резиновую втулку в каждое отверстие. Затем отрежьте 3 или 4 провода +12 вольт к длину до первого отверстия. Припаяйте эти провода к болту (возле головки). «Кольцевые клеммы» являются отличным вариант, а не припаивать непосредственно к болту, но любой способ будет работать. Наденьте гайку на болт и затяните ее припаянные провода. Наденьте на болт металлическую плоскую шайбу. Затем наденьте на болт одну из нейлоновых шайб. Просуньте болт насквозь втулка. . При необходимости вы можете немного подрезать нейлоновую шайбу, если она конфликтует с чем-то внутри корпуса PS, но оставить достаточно нейлоновой шайбы, чтобы убедиться, что провода не касаются корпуса PS. Наденьте на болт еще одну нейлоновую шайбу (используйте Красная нейлоновая шайба, если вы покрыли ее лентой Zagi). Наденьте на болт еще одну металлическую плоскую шайбу. Наденьте на болт еще одну гайку и подтяните его. Теперь у вас должен быть «положительный» аккумуляторный штырь, полностью изолированный от корпуса PS.
NСледующий отрежьте 3 или 4 «общих» провода по длине, чтобы добраться до второго отверстия. Повторите тот же процесс, что и с плюсом. 12-вольтовые провода, на этот раз с использованием «общих» проводов. Используйте шайбу из черного нейлона на этом, если вы покрыли его Zagi. лента. Теперь у вас есть «Отрицательный» пост для вашего нового PS.
[PDF] Использование блока питания ATX для зарядки аккумуляторов
- DOI:10. 1049/CP.2016.0355
- ID корпуса: 54842698
@inproceedings{Abuzed2016RepurposingAP, title={Перепрофилирование блока питания ATX для зарядки аккумуляторов}, автор={С. Оскорбленный и Чи Ва Цанг, Мартин П. Фостер и Дэвид А. Стоун}, год = {2016} }
- S. Abuzed, C. Tsang, D. Stone
- Опубликовано в 2016 г.
- Физика
Оборудование ИКТ обычно заменяется через регулярные промежутки времени, как правило, до того, как оно жизнь через перепрофилирование. В этой статье мы исследуем техническую осуществимость перепрофилирования стандартного блока питания ATX, используемого во многих настольных компьютерах, в зарядное устройство на 12 В. Мы предоставляем обзор блока питания ATX, прежде чем описывать, как блок питания может быть преобразован в зарядное устройство, наряду с экспериментальными результатами.
Просмотр через издателя
eprints.whiterose.ac.uk
Ассоциации блоков питания Second Life в качестве контроллеров заряда в фотоэлектрической системе
В этом документе исследуются некоторые решения для электрификации сельской местности на основе повторно используемых компонентов в соответствии с экономными инновациями. концепции, такой как ассоциация вторичного применения PC Power…
Ассоциация переработанного блока питания ПК с MPPT и приложением управления в смартфоне
В этой статье рассматриваются некоторые оригинальные решения для электрификации сельской местности на основе повторно используемых компонентов в соответствии экономная инновационная концепция с точки зрения осуществимости, надежности и производительности, основанная на моделировании и экспериментальных результатах.
Оценка жизненного цикла перепрофилированного отработанного электрического и электронного оборудования по сравнению с исходным оборудованием
Перепрофилирование вышедших из эксплуатации ноутбуков из потребительского WEEE в тонкие клиентские компьютеры – гибридная стратегия окончания срока службы для экономики замкнутого цикла в электронике
A Не- Метод контактных испытаний импульсного силового трансформатора в SMPS с использованием радиальной базовой функциональной нейронной сети для анализа плотности рассеяния магнитного потока
- А. Юман, Г. Магвили, Дэниел Тимоти Д.А. Колома, Джей Мур А. Лабуак, Жасмин Раксель С. Рейес
Инженерия
2020 12-я Международная конференция IEEE по гуманоидам, нанотехнологиям, информационным технологиям, связи и контролю, окружающей среде и управлению (HNICEM) в настольных компьютерах, в которых используется блок питания ATX. Такие блоки питания трудно устранять, поскольку они…
Характеристика стратегий замкнутого цикла для улучшения проектирования промышленных систем замкнутого цикла
- Т. Бауэр, П. Зволински, Н. Наср, Гийом Мандил
Бизнес
- 2020
