Сегодня мы познакомимся с печкой и ее устройством на автомобиле ВАЗ 2110.

Как известно, система отопления оказывает непосредственное влияние на уровень комфорта. Если летом особой потребности в отоплении салона нет, то осенью и зимой представить себе поездки без него проблематично. Теоретически ездить можно, только вот пониженные температуры вряд ли пойдут на пользу вашему здоровью.

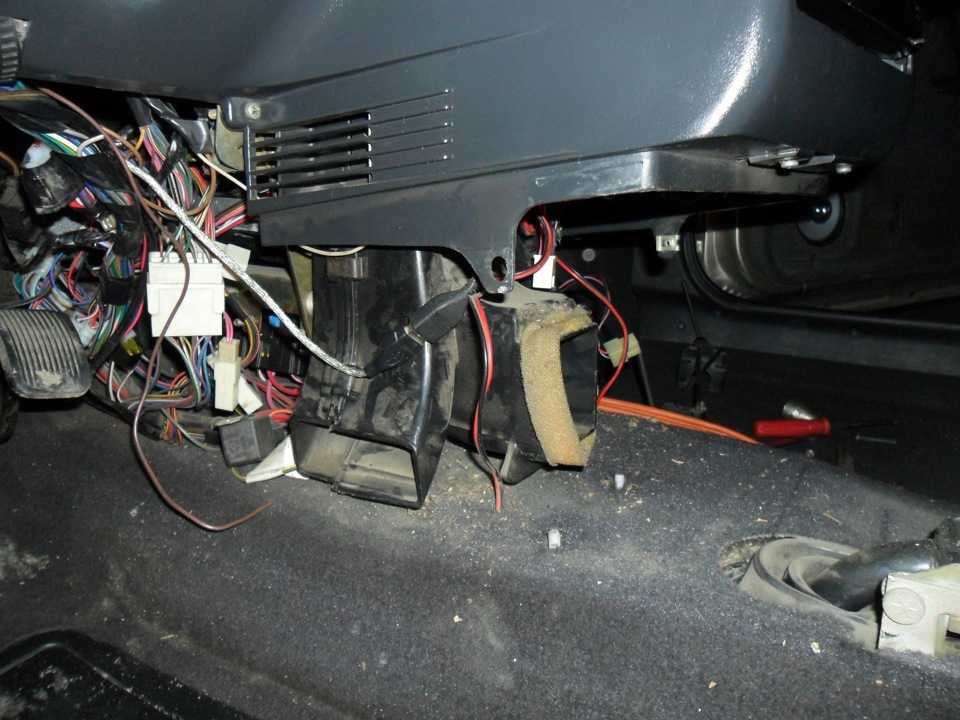

Демонтируем отопитель

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент Особенности
Электродвигатель На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

  • Вентилируют салон через центральные сопла;
  • Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
  • Еще пара воздуховодов служат для обогрева заднего ряда сидений;
  • Система, включающая сразу пять сопел, обогревает ноги;
  • Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
  • Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

  1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
  2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

Особенности конструкций

Для ВАЗ 2110 предусмотрена установка двух типов печек — нового и старого образца. Вне зависимости от используемого двигателя (инжекторный или карбюраторный), принципиальных отличий в конструкциях печек нет.

Но чем отличаются между собой печки нового и старого образца. Попробуем разобраться.

  • Конструкция радиатора. В ней заключается основная разница между устройствами. Потому при замене радиатора со старого на новый, обязательно учтите нюансы установки;
  • Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
  • Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.

Распространённые неисправности печки и варианты их устранения

Владельцы десяток нередко сталкиваются с проблемой, когда плохо греет или перестала работать печка в транспортном средстве. С наступлением холодов приходится перебирать отопительную систему автомобиля и искать причины неисправностей.

Отыскать первоисточник проблемы не всегда отказывается очень легко. Иногда, для того чтобы найти и устранить неполадку приходится проверить практически все детали отопительной системы транспортного средства.

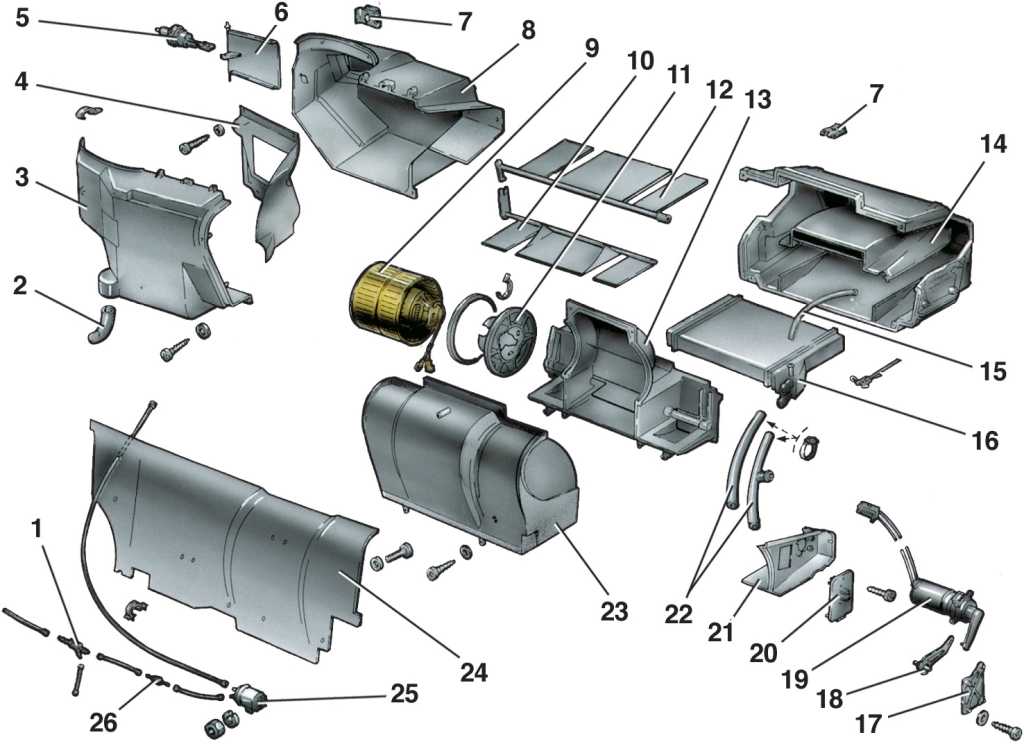

Детали отопителя автомобиля ВАЗ-2110

Чтобы облегчить работы по поиску неполадок, рассмотрим основные показатели неправильного функционирования печки, возможные источники неисправностей в каждом конкретном случае и варианты их устранения.

Рекомендуем: Как заменить радиатор печки Ваз 2107

Подача слабого потока воздуха в салон автомобиля

Владельцы автомобилей ВАЗ-2110 часто сталкиваются с ситуацией, когда в салон идёт подача как тёплого, так и холодного воздуха, но под очень низким давлением. Соответственно, для обогрева или вентиляции салона необходимо значительно больше времени, чем при нормальном функционировании отопительной системы. Если печка плохо дует, то причинами такой неисправности может быть засорение радиатора печки или салонного фильтра транспортного средства.

Для начала необходимо проверить состояние салонного фильтра машины. В десятках он находится чаще всего за бардачком со стороны пассажира. Если он сильно загрязнён, то воздух через него поступает слабо и провоцирует проблемы с системой отопления салона. Загрязнения салонного фильтра автомобиля можно устранить двумя способами. Первый – это качественная очистка фильтра и установка его на штатное посадочное место. Однако этот способ менее действенный. Проблема возникнет повторно, спустя несколько недель. Более правильным вариантом решения является замена салонного фильтра новым изделием. Тем более что фильтр необходимо менять каждые пятнадцать тысяч километров пробега или два раза в год.

Салонный фильтр автомобиля ВАЗ-2110, требующий замены

Если после замены салонного фильтра проблема не исчезла, тогда надо проверить состояние радиатора печки. Сделать это более сложно, так как придётся разобрать практически весь отопитель со стороны моторного отсека. Некачественная проходимость охлаждающей жидкости в радиаторе может быть спровоцирована как мелкими частицами мусора, которые могут в него попадать, так и образованием накипи внутри изделия. А также причиной плохой работы печки может быть утечка антифриза через пробоины в радиаторе.

Если радиатор забит мусором или накипью, проблему можно устранить путём промывки изделия специальными средствами. При утечке охлаждающей жидкости специалисты советуют сразу же производить замену радиатора новой деталью. Устранение проблемы путём пайки радиатора поможет решить вопрос на очень короткий промежуток времени, после чего антифриз снова будет вытекать и придётся повторно разбирать практически половину моторного отсека для установки новой детали. А также сразу необходимо проверить состояние шлангов и патрубков, которые идут к радиатору печки и по необходимости произвести их замену.

Печка ВАЗ-2110 дует холодным воздухом

Часто владельцы отечественных автомобилей сталкиваются с ситуацией, когда через дефлекторы отопителя в салон поступает только холодный воздух независимо от установки температурного режима. В большинстве случаев печка дует холодным воздухом после замены или доливки охлаждающей жидкости. Причина такой неисправности – попадание воздуха в отопительную систему транспортного средства.

При неправильной замене охлаждающей жидкости в патрубках и шлангах радиатора образуется воздушная пробка, которую необходимо устранить. Сделать это несложно. Надо загнать автомобиль на горку или эстакаду, таким образом, чтобы передок его был как можно выше. После этого необходимо дать машине поработать на холостых оборотах несколько минут, периодически надо газовать. Таким образом, воздушную пробку можно выгнать из системы.

Потом надо проверить уровень антифриза и при необходимости долить его до необходимой отметки в расширительном бачке. Зачастую после проведения таких действий печка начинает работать исправно.

Не регулируется температура в салоне ВАЗ-2110

Иногда бывают ситуации, когда отопитель не поддаётся регулировке. Независимо от положения регулятора температуры на панели управления, печка либо дует холодным воздухом, либо вырабатывает только горячий поток. Такой дискомфорт может быть вызван неправильной работой датчика температуры или отказом заслонки печки.

Проверить работу датчика можно повернув несколько раз регулятор температуры в крайнее максимальное положение. Если ситуация не изменилась, тогда необходимо заменить датчик, который находится на потолке автомобиля, рядом с плафоном.

Датчик температуры в салоне автомобиля ВАЗ-2110

Иногда не греет печка ВАЗ-2110 или работает только на максимальных оборотах по причине отказа заслонки отопителя. В этом случае необходимо со стороны моторного отсека снять дефлекторы, отогнуть крепёжные усики и добраться до задвижки. Зачастую заслонку заклинивает в одном положении, и она не реагирует на регулятор внутри салона. Тогда надо попробовать пошевелить застрявшую деталь. Если она двигается без усилий, значит, проблему надо искать в другом месте.

Причиной неисправности может быть деформация заслонки от высоких температур. Тогда необходимо произвести замену пластиковой задвижки, которой оборудован автомобиль с завода, на более надёжную алюминиевую деталь.

А также виновником неисправности может быть микроредуктор заслонки отопителя. Если он вышел из строя, то отрегулировать температуру в салоне будет невозможно. Проверить это можно, сняв накладку лобового стекла и жабо со стороны моторного отсека. После этого необходимо протестировать перемещение рычага заслонки при переключении режимов отопителя в салоне. Если рычаг заслонки перемещается, тогда микроредуктор исправный. В ином случае его необходимо заменить.

Если не работает печка ВАЗ-2110 ни на одном режиме, кроме максимального, тогда причиной поломки может быть выход из строя резистора отопителя. Поломка резистора может быть через перенапряжения в сети. Резистор находится с правой стороны от печки. Для его замены или диагностики необходимо демонтировать накладку лобового стекла и вакуумный усилитель. После этого с помощью омметра проверяется сопротивление на спиралях, которые отвечают за преобразование тока в нужное напряжение для правильной работы системы отопления. Если показатели отличаются от нормы, тогда необходимо произвести замену изделия новым резистором.

А также проблема может быть в отсоединении предохранителя, который находится на плате резистора. В этом случае можно путём пайки устранить неисправность, однако, предварительно надо найти причину перегорания предохранителя. Она может быть в окисленных контактах или плохой изоляции проводки. Изначально надо диагностировать все элементы электрической цепи отопителя с помощью тестера, найти слабое звено и устранить неисправность. Некачественная работа электрических элементов отопителя может стать причиной короткого замыкания или возгорания.

Не работает печка ВАЗ-2110

Если на ВАЗ-2110 полностью перестала работать печка, то это может свидетельствовать об отказе одного из элементов системы отопления. В этом случае для определения причины неисправности придётся проверить функционирование абсолютно всех деталей отопительной системы. Это трудоёмкое занятие и требует от исполнителя определённых знаний по электронике. А также необходимо понимать технологию функционирования отопительной системы автомобиля.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Рекомендуем: Устройство карбюратора ВАЗ 2107 и принципа его работы

Чаще всего печка ВАЗ-2110 не работает по причине поломки вентилятора. Его без труда можно заменить новым изделием. На втором месте находится термостат, который также в случае неисправности подвергается замене.

Выход из строя печки транспортного средства в большинстве случаев заканчивается необходимостью её капитального ремонта. В этом случае надо просчитать возможные затраты на покупку новых деталей и сравнить их с ценой новой печки. Специалисты рекомендуют при полном отказе печки произвести её комплексную замену. Очень часто на ВАЗ-2110 устанавливаются более совершенные по конструктивным особенностям и техническим характеристикам печки от ВАЗ-2112.

Ремонт

Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких. Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.

Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.

Чтобы грамотно провести ремонт, четко следуйте представленным пунктам в нашей инструкции и опирайтесь на видео материалы.

  1. На блоке двигателя имеется пробка, через которую сливается охлаждающая жидкость в любую емкость. Если этот же тосол или антифриз планируете использовать еще раз, выбирайте чистую тару.
  2. Далее нужно отодвинуть вперед жабо. На этот процесс уйдет достаточно много времени, потому наберитесь терпения.
  3. Далее нужно снять стеклоочистители и максимально избавиться от всего, что может помешать в процессе ремонта.
  4. Демонтируйте корпус вашей печки. Он делится на две части, о чем важно знать заранее. Передняя часть корпуса печки снимается непосредственно вместе с вентилятором.
  5. После этого наступает этап демонтажа салонного фильтра. Проверьте его текущее состояние. Если фильтр загрязнен, это отличный повод заменить его.
  6. Следующий этап предполагает снятие второй части корпуса.
  7. Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
  8. Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Статья в тему: Замена реле дворников на ВАЗ 2109

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Заслонка печки ваз 2110 нового образца

Как правильно выполняется на автомобиле ВАЗ 2110 замена заслонки отопителя

Общий вид металлической заслонки ВАЗ 2110

В автомобиле ВАЗ 2110 вентиляция салона – приточно-вытяжная. Регулирование температуры в салоне осуществляется с помощью воздушной заслонки, регулирующей подачу в салон горячего воздуха.
Автоматическая система управления отопителя поддерживает температуру в салоне с отклонением не более двух градусов Цельсия.

Принципы вентиляции салона

Прежде чем разобраться с причинами неисправности, следует знать принцип устройства и правила, по которым осуществляется вентиляция.
Итак:

  • В салон воздух подается через отверстия, имеющиеся в накладке на ветровом стекле: при движении автомобиля произвольно, или принудительно с помощью вентилятора печки – отопителя.
  • Выходит воздух через щели между внутренними панелями дверей и между обивками, затем через отверстия находящиеся на торцах дверей. Теплоизоляцию салона улучшают клапаны встроенные в отверстия, которые пропускают воздух наружу, и препятствуют его поступлению во внутрь автомобиля.
  • На ветровое стекло направляется основная часть воздуха, в центральную часть и боковым стеклам потоки направляются через дефлекторы, перекрываемые заслонками.
  • Воздух к ногам водителя и рядом с ним сидящему пассажиру подается посредством двух пар дефлекторов: одна пара расположена у пола, другая – на уровне коленей.
  • Через накладку, расположенную на тоннеле пола и двух воздуховодов, встроенных под передними сидениями, воздух подается к ногам пассажиров, находящихся сзади.
  • Для предотвращения поступления наружного воздуха, особенно если участок дороги загазован, задымлен или очень пыльный имеется система рециркуляции воздуха. Когда на панели приборов утапливается кнопка рециркуляции, открывается электропневмоклапан.
    В этом случае под действием разрежения, возникающего во впускном трубопроводе, перекрывается доступ наружного воздуха, заслонкой системы рециркуляции, в салон автомобиля.
  • Температура воздуха регулируется ручкой контролера от 16°С до 30°С.
  • Информацию о температуре с ее датчика считывает блок, имеющий микровентилятор, расположенный на потолке. Блок включает микромотор, при возникновении разницы температуры, который управляет заслонками отопителя.
    Когда заслонка займет нужное положение, от датчика поступает сигнал на блок управления, отключающий микромотор.

Неисправности в системе отопления ВАЗ 2110 и методы их устранения

При выходе из строя блока управления, температурного датчика с микровентилятором, микромотора, датчика положения заслонки отопителя лучше всего заменить новыми, иначе цена ремонта автомобиля может стать значительно больше при дальнейшей его эксплуатации с неисправными узлами.
Если перемещающаяся заслонка издает характерный звук, слышимый в салоне, а воздух не прогревается, значит заслонка или ее привод повреждены. В этом случае требуется замена заслонки отопителя ваз 2110 или замена привода заслонки отопителя ваз 2110.

Замена заслонки в отопительной системе ВАЗ 2110

Замена заслонки в отопителе ваз 2110 выполняется в случае:

  • Выхода из рабочего состояния.
  • Постоянного заклинивания. Случается это при перекосе заслонки или ее повреждении от коррозии. В этом случае отопитель можно не разбирать.
    Достаточно снять дефлектор, установленный в центре, и вручную активировать заслонку.

На автомобиле ВАЗ 2110 заслонки могут быть установлены старого или нового типа. Старая выполняется из пластика с поролоновым утеплителем, новая – металлическая, с резиновым уплотнителем.

Совет: В случае, если необходима замена заслонки отопителя ваз 2112 лучше использовать металлические устройства нового типа.

Снятие заслонки отопителя ВАЗ 2110

  • Сливаем из системы охлаждения жидкость.
  • От клеммы аккумуляторной батареи отсоединяется « — » провод.
  • Снимаются облицовка, накладка рамы на ветровом стекле и обивка шумоизоляции.
  • Снимается вентилятор отопителя.
  • От корпуса отопителя отсоединяется хомут вакуумного шланга.
  • Снимаются три пружинные скобы, которые крепят передний корпус воздухозаборника отопителя.

Совет: для того чтобы легче было открутить и закрутить винты крепления воздухосборника, можно снять панель приборов, открутить винты крепящие отопитель и приподнять его.

  • Отворачиваются винты крепления переднего корпуса.
  • Снимается передний корпус.
  • Освобождается радиатор от всех шлангов.
  • Снимается задний кожух отопителя.
  • Из отопителя вынимается радиатор.
  • Устанавливается новая заслонка, таким образом, чтобы вилка расположенная на оси заслонки была в зацеплении с рычагом
    .
  • Заслонка должна быть в поднятом состоянии.
  • Сборка отопителя выполняется в обратном порядке разборки.
  • Заливается охлаждающая жидкость.
  • Проверяется герметичность всех соединений и шлангов, работа заслонок, и всего отопителя.

Как выполняется замена заслонки отопителя на ваз 2110 хорошо видно на видео, аналогично производится и на автомобиле модели ваз 2112 замена заслонки отопителя.

Регулировка заслонок отопителя

Регулировкой заслонок своими руками устраняется подача части воздуха «на стекло» когда в положение «в грудь» или «в ноги» устанавливается в отопителе рычажок, управляющий потоками воздуха. На фото указаны узлы управления регулировки заслонки.

Регулировочный узел с расположением управляющего рычажка вертикально

2 – регулируемая тяга для установки заслонки «в грудь» — «в ноги»
3 – крепление тяги «в грудь» — «на стекло».
Для этого необходимо регулируемую тягу укоротить на три деления, бокорезами откусить выступающий на ней наконечник. После выполнения таких операций заслонка отопителя станет в нужное положение, а тепло от печки поступать в заданном направлении будет лучше.

Ремонт привода заслонки отопителя ваз 2110

Самая распространенная неисправность привода системы отопления – в салон поступает от печки только холодный или горячий воздух, независимо от положения рукоятки, предназначенной для изменения температуры подачи воздуха.
Когда вышел со строя моторедуктор заслонки отопителя ваз 2110 замена элемента производится после проверки работы САУО и моторедуктора.

Проверка работы привода:

  • Снимаются центральные сопла, рукоятка направления потока воздуха передвигается до конца влево, в этом случае весь воздух должен идти в салон.
  • Включается зажигание. Положение регулятора температуры меняется с «минимума» на «максимум», обозначенные синей и красной точками, соответственно.
  • Если обнаружено, что заслонка не движется, то, скорее всего, заклинил моторедуктор привода заслонки системы отопления.
  • Включается зажигание, рукоятка температуры переводится из крайних положений влево и вправо, заслонку очень осторожно нужно подергать рукой, если она заработала, причина в неисправности моторедуктора.
  • Из последнего вынимается моторчик и ремонтируется или заменяется новым.

Таким образом может выполняться замена моторедуктора заслонки отопителя ваз 2110.

  • Отсоединяется от аккумуляторной батареи «минусовый» провод.
  • Снимается облицовка и накладка ветрового окна.
  • Отсоединяются разъем моторедуктора, который расположен за вакуумным усилителем, и разъем потенциометра микромотора.
  • Отворачиваются саморезы, и вытаскивается моторедуктор привода заслонки.
  • Используя тонкую отвертку, освобождаются зацепы корпуса, и вынимается моторчик.
  • Проверяется его работа, подсоединением к питанию от САУО.
  • Моторчик можно заменить или попытаться исправить.

Инструкция по ремонту моторчика:

  • Снимается крышка. Для этого отгибается в двух местах опрессованный бортик.
  • Проверяются, в каком состоянии: коллектор, щетки и подшипники.
  • Если детали можно отремонтировать или заменить, моторчик собирается.
  • Подшипники смазываются силиконовой смазкой.
  • Если на шестерне редуктора срезались зубья ее лучше заменить.
  • После сборки проверяется работоспособность моторчика и выполняется сборка моторедуктора.
  • Штифт рычага устройства вводится в прорезь рычага на приводе заслонки управления отопителем.
  • Необходимо, чтобы рычаг моторедуктора был повернут в нужное положение. Для этого двумя проводами нужно подать напряжение 12 В на разъем электродвигателя.
  • После установки моторедуктора проверяется движение рычага управления отопителем в приводе заслонки от крайнего верхнего положения, до крайнего нижнего, при повороте ручки, с помощью которой задается температура воздуха внутри салона.

Исправная работа системы отопления делает автомобиль уютным и теплым средством передвижения. Каждый автовладелец должен следить за ее состоянием и своевременно проводить ремонт всех элементов.

Не работает заслонка печки ваз 2110 – причины и ремонт

Все знают, что сборка российского АвтоВАЗа очень ненадёжна и их автомобили очень часто ломаются. И всегда это очень неожиданно. Но если ухаживать за всеми комплектующими машины, всё будет работать идеально. И даже если что-то сломается, ремонт не будет стоить много денег.

Конечно, автомобиль – это всего лишь средство передвижения. Но в каждом автомобиле должен быть минимальный уровень комфорта. За комфортность передвижения на машине отвечает печка. Обычно, именно с печкой появляются проблемы. У АвтоВАЗа это слабое место, ахиллесова пята. Большинство поломок печки связаны с её заслонкой.Именно эта деталь в автомобиле помогает печке регулировать её температуру. Без заслонки будет просто невозможно настроить свою печку.

Распространённые проблемы с заслонкой печи Ваз 2110

Есть несколько распространённых поломок отопительного элемента автомобиля:

  1. Заклиненный микромоторредуктор. Этот элемент очень важен во время работы печки, он обеспечивает нормальную работоспособность привода заслонки.
  2. Также проблема может скрываться в блоке управления. Его обязательно нужно проверить. Это нужно для того, чтобы точно понять, что именно сломалось.
  3. Ещё, проблема может быть в самих заслонках печки ВАЗ 2110. Это самая распространённая поломка печки.
  4. Пластиковые пластины немного сместились со своего места и из-за этого они заклинивают и перестают работать.
  5. Если проблема именно в этом, во время работы будут слышны громкие щелчки. Избавиться от этого можно только одним способом, заменой заслонок печки.

Проверка работоспособности ручной заслонки отопителя ВАЗ 2110

Если у автолюбителя просто нет денежных средств на профессиональный ремонт автомобиля, можно попытаться устранить неполадку самостоятельно. Но перед этим следует проверить работоспособность всех элементов печки отдельно. Только так можно понять, что именно не работает.

Для этого нужно произвести вот эти действия:

  • Включить зажигание;
  • После этого проверить регулятор, переключая его в различных направлениях;

Диагностика

  1. Для диагностики нужно попытаться вручную подвигать заслонкой печки. Это нужно для того, чтобы проверить, не заклинила ли она. Также это поможет вернуть заслонку в её изначальное, рабочее, положение. Это решит проблемы с заслонкой, если она была смещена и её просто заклинило.
  2. Но, чтобы получить доступ к самой заслонки, понадобится снять дефлектор. Если после всех этих манипуляций заслонка заработала, проблема была именно в ней.
  3. Но это был неполноценные способ починки печки. Ведь после этого печка всё равно не сможет работать так, как раньше. Ведь гнездо уже будет изношено. Если постоянно применять этот способ, печка в любой момент может окончательно сломаться. Чтобы полностью избавиться от проблем с заслонкой в печке 2110, нужно её полностью заменить.
  4. Главное не забывать обращать внимание на то, как именно управляется заслонка. Если она управляется только ручным способом, проблема именно в микромоторедукторе. Также, все проблемы могут быть связаны с нарушением работы микровентилятора. Ещё, проблема может заключаться в блоке управления. Именно поэтому нужно проверить все составляющие печки. Если хоть какое-то из этих устройств не работает, нужно срочно заменить эту деталь. Из-за этих нарушений не будет открываться заслонка печки ВАЗ 2110. Если этот дефект не устранить во время, возможно придётся менять всю печку. А это уже в разы дороже, чем замена заслонки.

Демонтаж заслонки печки 2110

Для того, чтобы заменить заслонку, придётся выполнить ряд довольно сложных действий. Конечно, это трудно, но, если постараться, качество работ не будет отличаться от сервисных.

Процесс демонтажа

  1. Перед демонтажем нужно освободить отопительную систему от охлаждающей жидкости;
  2. Скинуть клеммы с аккумулятора;
  3. Открепить саму накладку панели. Шумоизоляцию нужно также удалить;
  4. Нужно снять вентилятор самой печки;
  5. Демонтировать хомуты патрубка от корпуса отопителя печки;
  6. После этого, обязательно требуется снять корпус воздухозаборника. На этом этапе нужно максимально сосредоточиться. Любая ошибка может стать роковой и принести внушительный ущерб личной машине. Чтобы облегчить снятие, можно демонтировать всю приборную панель. Нужно полностью открутить все крепежи. Это нужно для того, чтобы извлечь отопительный элемент из автомобиля.
  7. После демонтажа корпуса воздухозаборника, нужно приступить к демонтажу пружинных скоб, переднего корпуса и гаек крепежа;
  8. От радиатора нужно демонтировать все шланги. Иначе они будут мешать во время замены заслонки;
  9. От отопительной части нужно обязательно отсоединить задний кожух;
  10. От самой печки нужно достать радиаторную часть.

Монтаж новой заслонки и обратная сборка печки

Во время замены заслонки, нужно быть очень внимательным. Нужно убедиться в том, что вилка должна состыковаться с рычагом. После этого заслонка должна быть в поднятом виде. Если в собранном виде заслонка стоит не в поднятом виде, значит что-то было сделано неправильно. Если вилка не зацепилась с рычагом, печкой будет просто невозможно нормально управлять.

После замены заслонки, нужно начать процесс сборки печки. Для этого нужно в точности следовать тем же пунктам, что и в процессе разборки, просто разместив их в обратном порядке. После сборки печки, нужно проверить работоспособность заслонки, залив жидкость охлаждения. Нужно всё осмотреть, проверив, нет ли протечек и плотно ли соединены все шланги.

Теперь можно включить печку. Если отопитель нормально работает и реагирует на настройку, всё было сделано правильно.

ВАЗ 2110: как устроена печка на автомобиле, возможные причины поломки

Детали отопителя: 1 – тройник; 2 – клапан стока воды; 3 – передний корпус воздухозаборника отопителя; 4 – водоотражательный щиток воздухозаборника; 5 – клапан управления заслонкой рециркуляции; 6 – заслонка рециркуляции воздухозаборника; 7 – гайки; 8 – задний корпус воздухозаборника отопителя; 9 – электродвигатель отопителя; 10 – заслонка канала отопителя; 11 – кожух вентилятора отопителя; 12 – заслонка управления отопителем; 13 – задний кожух отопителя; 14 – кожух радиатора отопителя; 15 – пароотводящий шланг; 16 – радиатор отопителя; 17 – опорная площадка рычага привода заслонки управления отопителем; 18 – рычаг привода заслонки управления отопителем; 19 – микромоторедуктор привода заслонки управления отопителем; 20 – резистор; 21 – крышка кожуха отопителя; 22 – шланги радиатора отопителя; 23 – передний кожух отопителя; 24 – шумоизоляционная правая обивка моторного отсека; 25 – электропневматический клапан; 26 – обратный клапан

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО).

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим.

ВАЗ 2110 печка дует холодным, причины

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка!

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не работает заслонка печки на ВАЗ 2110: причины и самостоятельный ремонт

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Схема

Причины поломки заслонки бывают разные

Причины поломки Характеристика
Заклинил микромоторредуктор Этот элемент отвечает за управление приводом заслонки
Проблема в блоке управления Его следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно. Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Тяги

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Демонтаж

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
