Здравствуйте, дорогие читатели. В прошлых видео рассматривали способы проверки втягивающего реле стартера. Если лампочкой все более-менее понятно, то прибором нужно знать, куда нажимать и что смотреть. Будут проверены обмотки и подвижные контакты. Сегодня подробнее расскажем, как проверить втягивающее реле стартера мультиметром.

Соединение электрических элементов

Для того, чтобы проверить работоспособность, необходимо понимать устройство детали. Состоит оно из корпуса в форме капсулы. Внутри находятся:

• Магнит в виде двух катушек, втягивающей и удерживающей;
• Возвращающая пружина и сжимающий ее при подаче питания якорь.

Втягивающая обмотка соединяется через контактную пластину с аккумулятором. Функционирует реле на принципе электрического магнетизма. Цепь питания удерживающей катушки размыкается после старта двигателя автомобиля.

Причины и внешние признаки поломки

Повод обратить внимание на реле, если после запуска автомобиля слышен характерный жужжащий звук. А еще при заводе двигателя только после двух-трех поворотов ключом. Основные причины поломки:

1. Выгорание, загрязнение, износ контактных пластин;
2. Короткое замыкание катушек на корпус или обрыв;
3. Межвитковое замыкание внутри одной или двух обмоток;
4. Механическая деформация возвращающей пружины.

Мультиметром проверяются две первые неисправности реле. Прозваниваются втягивающая и удерживающая обмотки и силовые контакты. К сожалению, данным методом нельзя легко определить замыкание между витками одной катушки. Для этого требуются более глубокие измерения и знание технических параметров конкретной обмотки.

Как правильно снимать со стартера

Для проверки втягивающего реле мультиметром, нужно снять его со стартера и обязательно пометить расположение якоря относительно корпуса.

Можно постучать молотком по головкам винтов, если не можете сдвинуть их с места. Откручивая отверткой винты, помните о безопасности. Никогда не удерживайте деталь левой рукой на одной линии с направлением отвертки. Иначе при срыве отвертки с винта, всем усилием правой руки вы вонзите острое металлическое жало в свою левую руку.

Мультиметром пользоваться несложно, особой опасности в приборе нет. Переключаем прибор в режим «прозвонки». Проверяем каждую обмотку в отдельности.

Что можно проверить

Проверяем втягивающую обмотку

Подключаем один щуп к клемме, которая идет от замка зажигания. Вторую – к креплению проводу электродвигателя стартера. Если слышен характерный сигнал прибора, значит проводка целая, обрыва нет.

Проверка удерживающей обмотки

Один зажим остается на той же клемме от зажигания.

Проверка силовых болтов

Заключительный пункт проверки втягивающего реле стартера мультиметром. Вставляем якорь, один щуп соединяем с одним силовым болтом, второй щуп с другим. Нажимаем на якорь, чтобы соединились подвижные контакты в корпусе. Если слышим «писк» прибора – подвижная пластина замыкает силовые болты, если нет, значит, нет контакта.

Если вместо звука прозвона на экране мультиметра появятся цифры, это означает, что есть большое сопротивление в местах контакта пластины. Возможно, присутствует нагар или физические повреждения. В этом случае нужно разбирать и смотреть визуально.

Другие возможные неисправности

С помощью мультиметра вы определили целостность катушек и силовых контактов. Все цепи в порядке, а втягивающее реле все равно не работает. Значит есть другие причины выхода детали из строя. Последним непроверенным мультиметром электрическим повреждением является межвитковое замыкание в катушках.

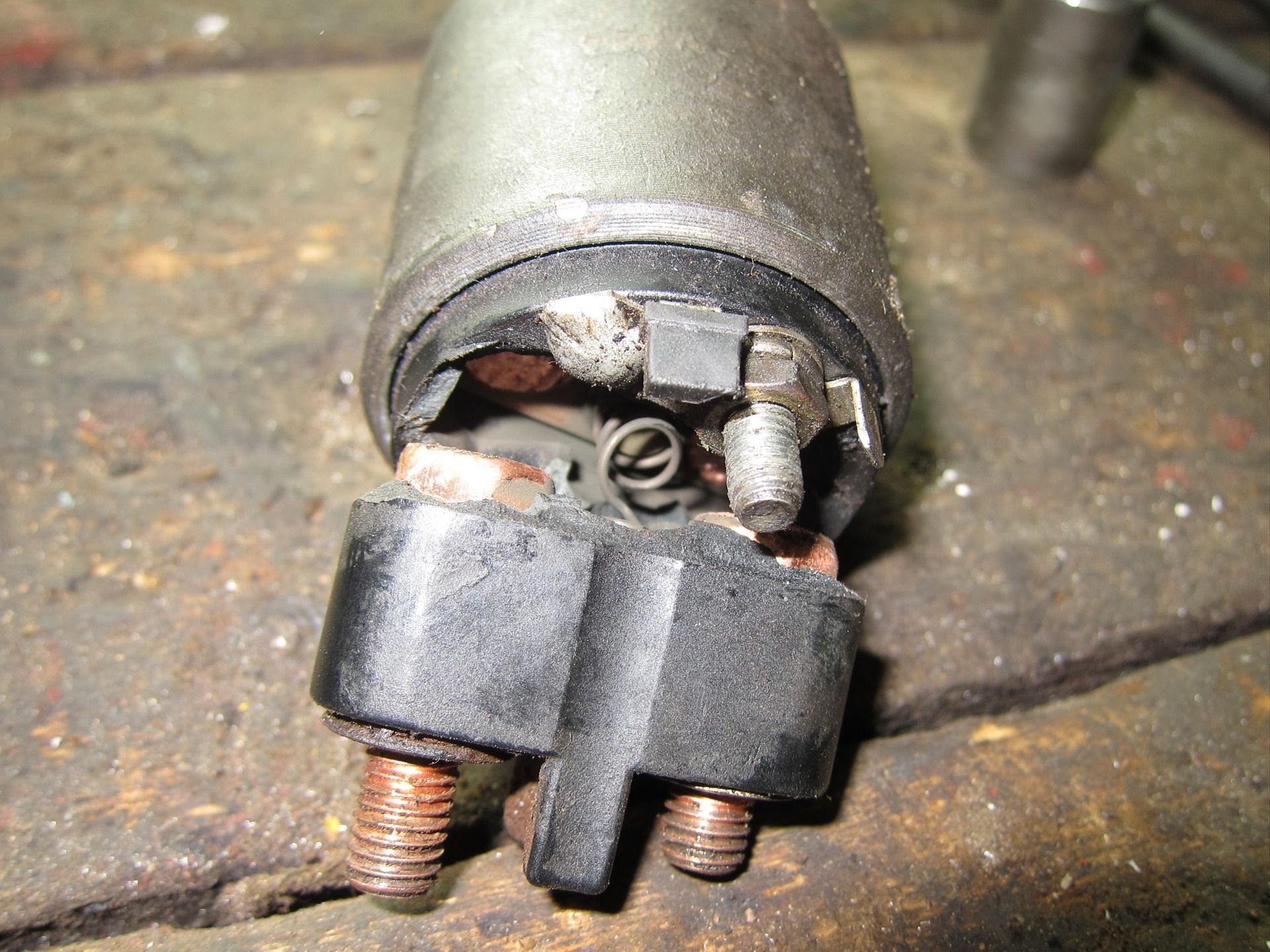

Механические деформации определяются только при вскрытии самой детали. Но не все конструкции поддаются разборке, чаще всего приходится менять в сборе.

В этом видео наглядно показано, как правильно проверять втягивающее реле мультиметром. Все, что было озвучено в этой статье, увидите в этом ролике:

причины неисправности, алгорим снятия и установки

Стартер

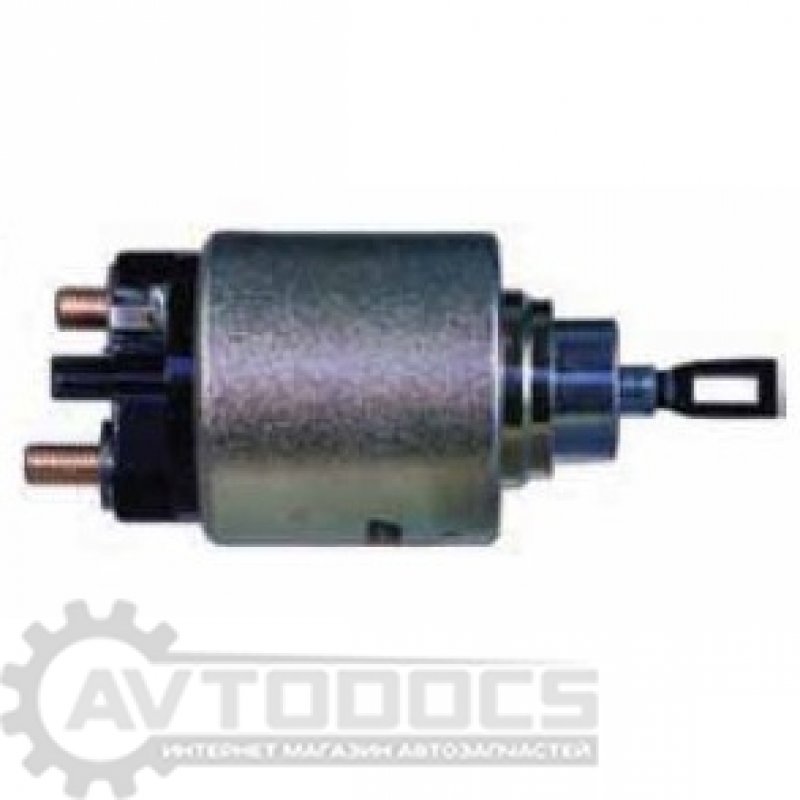

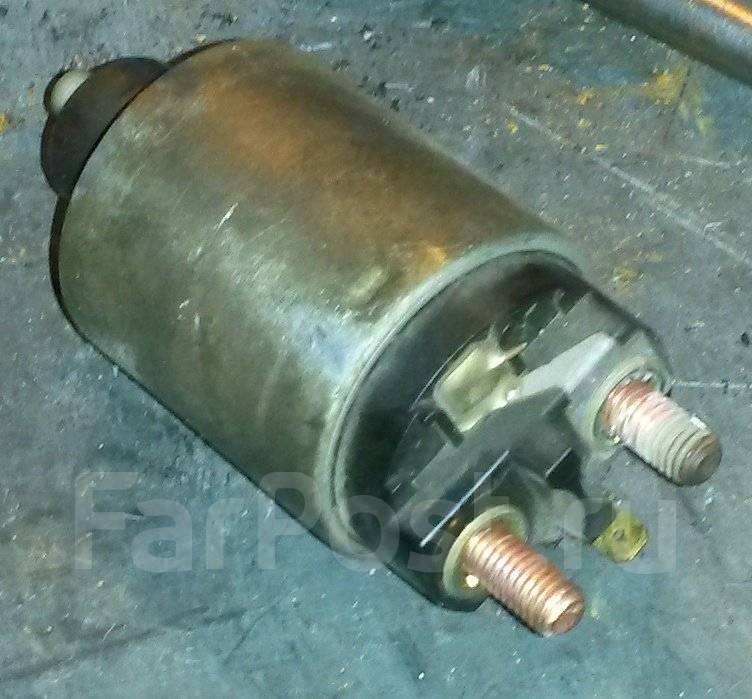

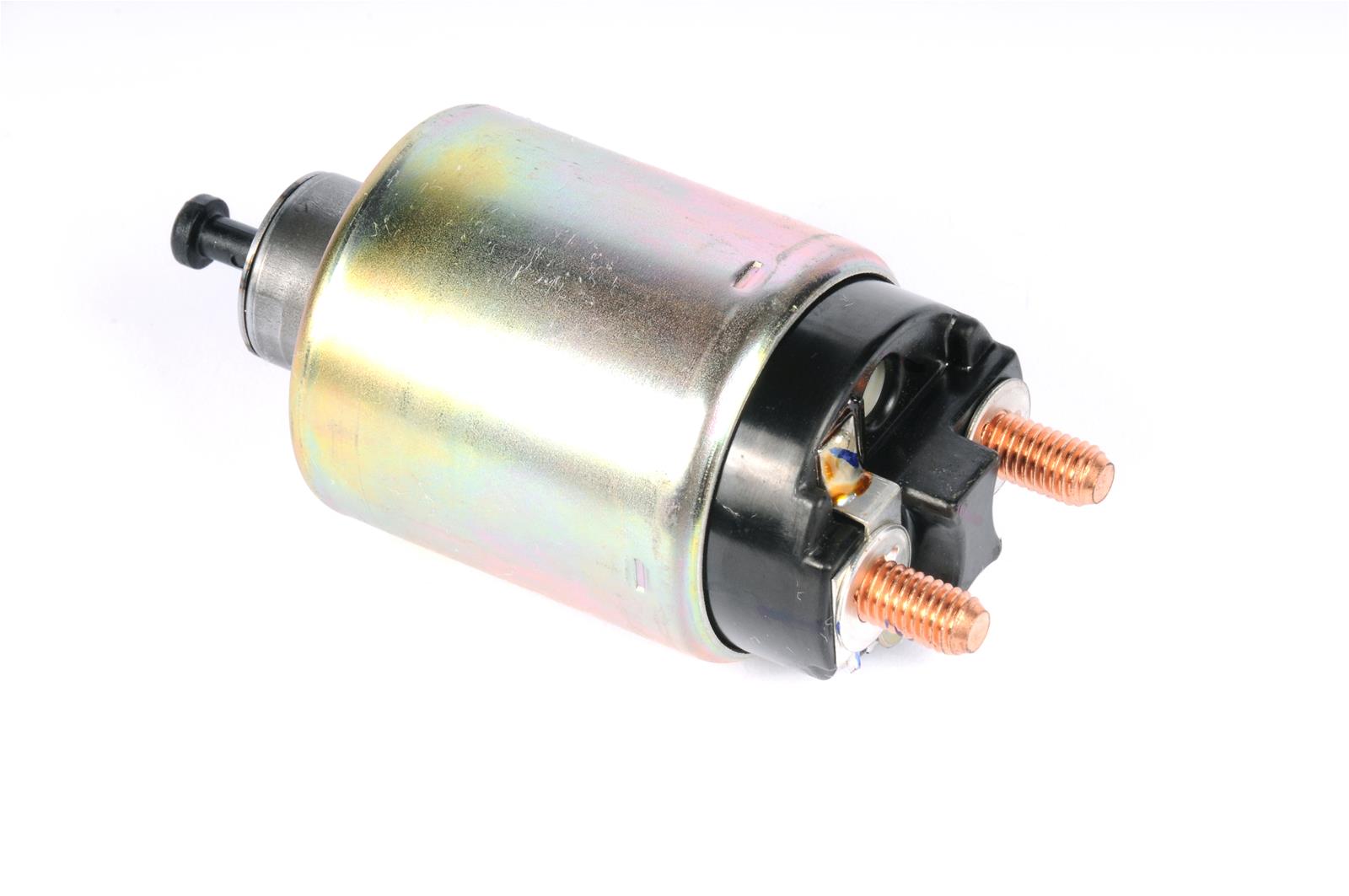

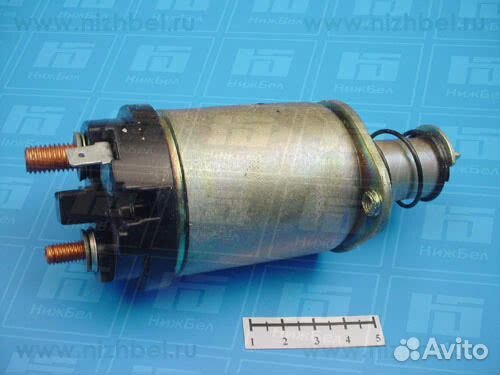

Втягивающее реле – компонент стартера, электромагнитный включатель, который передаёт ток от аккумулятора на стартер.

Принцип работы втягивающего реле

Принцип работы втягивающего реле заключается в следующем: Повернув ключ зажигания, мы подаем слабый ток на втягивающее реле, которое, в свою очередь,  замыкает пятаки, включается электродвигатель стартера.

Где находится и сколько стоит втягивающее реле?

Втягивающее реле находится непосредственно на стартере.  К нему подходят два провода: красный тонкий – от замка зажигания,  толстый – от «+» аккумулятора.
Стоимость данного устройства  составляет от 350р до 500р.

Признаки неисправности втягивающего реле

• Не крутит стартер.
• Стартер медленно крутит двигатель.
• После запуска двигателя стартер продолжает работать.

Не спешите сразу менять втягивающее, как правило, из большинства подобных проблем – втягивающее находится в рабочем состоянии. Поэтому предлагаю вам ознакомиться с другими возможными неисправностями по вашей проблеме:

Как снять втягивающее реле?

Для замены втягивающего реле нам понадобятся:

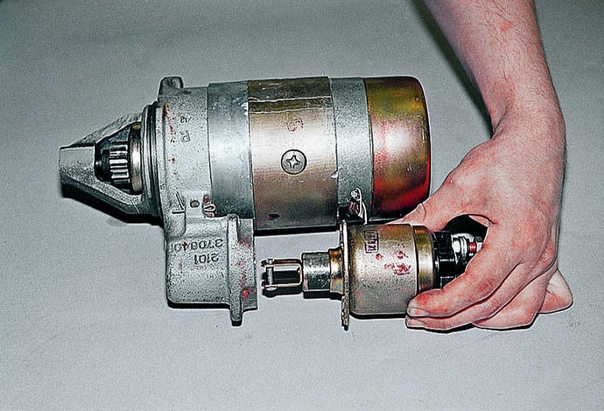

Снятие втягивающего реле со стартера

• Гаечные ключи на «10» на «8».
• Плоская отвертка.
• Новое втягивающее.

1. Снимаем минусовую клемму с аккумулятора ключом на «10».
2. Находим втягивающее реле, и снимаем с него клемму красного провода.
3. Затем ключом на «8» с задней части реле  откручиваем две болта крепления тягового реле (показано на рисунке).
4. Снимаем силовой провод втягивающего, снимаем реле.

Важно!!! Снимать реле нужно осторожно: проследите, чтобы сердечник остался внутри.  Так же во втягивающем реле находится пружина – проследите, чтобы она не выпала.

Как установить втягивающее реле?

Где находится реле стартера на ВАЗ 2110: замена втягивающего своими руками

Содержание:

1. Как оно работает
2. Проверка
3. Демонтаж
4. Характерные поломки
5. Замена

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера —

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

: полное руководство

Источник: http://ontheofficewautoteacher.blogspot.com

Неисправное реле стартера можно отремонтировать, особенно если неисправность связана с грязью, блокирующей прохождение тока через контакты. Также, если выводы к компоненту повреждены. Перед проведением ремонта необходимо определить вид поломки или неисправности. Это связано с тем, что некоторые проблемы с реле стартера можно устранить, в то время как другие требуют установки нового реле. Чтобы выяснить проблему с реле стартера и его схемой, посмотрите тесты на диагностику неисправностей.

Как проверить реле стартера

Источник: http://impremedia.net

Вещи, которые вам понадобятся

Аккумулятор на 12 В, цифровой мультиметр (убедитесь, что он может считывать значения сопротивления), зажимы «крокодил» и перемычки. Если у вас есть реле стартера, установленное на крыле, вам также понадобятся ключи и розетки.

Шаг 1

Надежно припаркуйте автомобиль и поставьте коробку передач на нейтраль или на парковку. Вы не хотите, чтобы автомобиль случайно двинулся вперед при работе под капотом.

Шаг 2

Начните с проверки состояния батареи. Слабый или разряженный аккумулятор может вызывать симптомы, похожие на симптомы неисправного реле стартера, и вы должны исключить это. Чтобы проверить уровень заряда аккумулятора, включите автомобильные аксессуары и проверьте, сможет ли он их запитать.

Для более точного и точного диагноза вы можете проверить напряжение аккумулятора. Он должен показывать не менее 12 вольт (мы предполагаем, что в автомобиле используется аккумулятор на 12 В). Если вы обнаружите, что ваша батарея разрядилась, было бы целесообразно приобрести батарею получше и использовать ее для проверки проблем с запуском.

Шаг 3

Найдите реле. Это будет в разных местах в зависимости от конкретного автомобиля. Некоторые автомобили имеют реле под капотом в длинном ящике, в котором находятся предохранители и реле. У других реле стартера будет прикреплено к правому крылу с помощью винтов. Иногда реле стартера находится под приборной панелью и за автомагнитолой. Если вы не можете найти реле в своем автомобиле, обратитесь к его руководству.

Шаг 4

Для реле адсорбера: отсоедините аккумулятор и другие клеммы, сняв гайки, удерживающие провода к реле. Удалите крепежные винты. Снять реле стартера блока предохранителей не составляет труда. Их личность обычно указывается на крышке блока предохранителей. Используйте его, чтобы определить положение реле стартера. Затем осторожно, но сильно вытащите его.

Обратите внимание на ориентацию с целью замены, чтобы не установить его неправильно после ремонта. Для снятия некоторых реле стартера может потребоваться другой способ снятия, обычно это удаление крепежных винтов. Используйте соответствующий метод для удаления компонента.

Шаг 5

Осмотрите монтажные клеммы реле на предмет корродированных деталей. Удалите коррозию, соскоблив ее. Если клеммы установлены глубоко, как в случае с реле стартера блока предохранителей, пригодится металлический разметчик.

Шаг 6

Пришло время осмотреть, протестировать, очистить или починить реле. Проверьте его на наличие следов коррозии или грязи, особенно в местах, где должен протекать электрический ток. Осмотрите корпус на предмет признаков плавления.После выявления возможных причин неисправностей по внешним признакам переходите к следующему шагу.

Шаг 7

Начните с определения типа реле стартера, которое есть в вашем автомобиле. Обычно они бывают двух типов: один с двумя первичными разъемами, а другой с четырьмя или более. Проверить реле с двумя разъемами намного проще, поскольку клеммы первичной обмотки четко идентифицируются.

Шаг 8

После того, как вы определили реле стартера вашего автомобиля, приступайте к испытаниям.Подготовьте инструменты для тестирования: аккумулятор, мультиметр и соединительные провода.

Проверка реле стартера с двумя разъемами (тип, часто устанавливаемый на стене крыла)

Источник: http://www.youtube.com

Обратите внимание, что полярность клемм не имеет значения при проверке реле стартера. Любой может подключаться к любой клемме аккумулятора, будь то отрицательный или положительный.

Шаг 1

Подключите первичные клеммы к аккумулятору.Подайте питание на катушку, завершив подключение батареи. Слушайте любой звук. Реле может издавать слышимый щелчок. Это не значит, что в нем нет недостатков. Может произойти щелчок, но контакты могут быть корродированы или сгорели и не пропускают достаточный ток. Чтобы получить истинное представление о состоянии реле, перейдите к шагу 2.

Шаг 2

Установите мультиметр на измерение сопротивления или сопротивления. Подключите щупы к вторичной обмотке реле. Подайте питание на первичную обмотку реле, замкнув цепь батареи и считывая сопротивление.

Должно быть некоторое значение сопротивления, но не слишком высокое. Если его нет, вторичная сторона реле неисправна. Высокое сопротивление или отсутствие непрерывности во вторичной цепи, когда первичная сторона находится под напряжением, может указывать на перегоревшие контакты. Это означает, что реле нуждается в замене.

Шаг 3

Снимите показания сопротивления первичной цепи, подключив щупы мультиметра к маленьким штырям. Из-за длинной катушки сопротивление должно быть несколько большим.Однако оно не должно превышать 5 Ом. Слишком высокое сопротивление означает плохую первичную обмотку.

Проверка реле стартера с четырьмя разъемами (тип, часто встречающийся в блоке предохранителей или панели)

Источник: http://www.youtube.com

Реле обычно использует четыре основных разъема вместо двух. Чтобы проверить это, используйте следующую процедуру.

Шаг 1

Используя сторону сопротивления мультиметра, определите разъемы, образующие первичную катушку.Если у вас возникли проблемы с их поиском, воспользуйтесь мультиметром. Установив ручку на измерение сопротивления, поместите щупы мультиметра на два контакта одновременно и измерьте сопротивление.

Контакты, регистрирующие высокое значение, должны быть соединениями катушки. Проверить сопротивление. Оно не должно превышать 5 Ом. Если это так, то сторона катушки неисправна. Переходите к следующему шагу.

Шаг 2

Подключите мультиметр к вторичной обмотке реле. Штифты различимы и легко идентифицируются.

Шаг 3

Считайте сопротивление. Он должен указывать небольшое значение, чтобы показать непрерывность цепи. Если сопротивление слишком велико или отсутствует вообще, контакты сгорели или сильно корродировали, и реле больше нельзя использовать.

Как починить реле

Если реле покрыто коррозией или загрязнением, очистка соединений может восстановить прохождение тока. Некоторые даже убирают внутреннюю конструкцию реле.В большинстве случаев очистка внешних частей работает нормально. Используйте пищевую соду и металлическую щетку, чтобы удалить коррозию и грязь. Вы также можете использовать вентилятор для удаления грязи или ткань из микрофибры для очистки поверхностей реле.

Чаще всего целесообразнее заменить вышедшее из строя реле стартера. С новым реле вы уверены, что проблема будет решена раз и навсегда. Эти компоненты могут длиться более ста тысяч миль. Очевидно, что установка нового стоит своих затрат. Как заменить реле стартера? В следующей главе объясняется этот процесс.
