признаки неисправности, где расположен и замена

На чтение 9 мин. Просмотров 659

Датчик положения коленчатого вала – один из центральных элементов системы зажигания и впрыска топлива в двигателе современного автомобиля. Это главный и единственный датчик, без которого мотор работать не будет, машина не поедет.

ДПКВ должен отвечать за синхронизацию электронного управления с механизмом газораспределения мотора. Он создает сигналы для всех типов (тактового, цикличного и углового) управления впрыском топлива (инжектор или дизель) и системы зажигания (бензин).

Раньше в автомобильных двигателях применялся карбюратор – почти полностью механический прибор. После появления инжекторных систем производители стали от них отказываться, только последние модели карбюраторных двигателей использовали электромагнитный клапан. Такие системы были надежны, к поломкам могло привести только сильное загрязнение, неправильная регулировка или повреждения механизма.

Однако принцип работы карбюратора не мог гарантировать необходимую точность дозирования топлива, особенно при смене режимов работы мотора, поэтому расходовалось его слишком много.

На смену карбюраторной пришла инжекторная система, основанная на работе электронного блока управления. Действие новой системы позволило точнее определять количество топлива для более эффективной работы двигателя в конкретный момент. Расход топлива сократился на порядок.

С другой стороны, более точная электронная система потребовала более подробной информации о функционировании систем автомобиля, то есть – значительно большего количества разнообразных датчиков. Как любая электронная система, она менее надежна, чем механическая, но позволяет кроме экономии добиться повышения мощности двигателя.

ВАЖНО! Среди множества устройств, контролирующих двигатель, главным является датчик оборотов коленчатого вала. Коленвал – основная и самая дорогая деталь двигателя, поэтому контроль за его работой – важнейший процесс.

Сейчас автопроизводители применяют микропроцессорные системы, где угол зажигания зависит не только от частоты вращения коленвала, но и от температуры охлаждающей жидкости и всасываемого воздуха, сигналов детонации. Это позволяет максимально эффективно использовать двигатель, сокращая расход топлива.

Где расположен датчик

Датчик располагается рядом с коленвалом, способ доступа к нему зависит от конкретного автомобиля. Иногда его расположение таково, что проще добраться не через капот, а подняв автомобиль на стенд. Иногда (например, в случае с «Ленд Ровер Фрилендер») для этого придется снимать колесо и подкрылок.

Описание 1G FE датчика

Особенность расположение датчика в двигателях 1G FE состоит в том, что до 1996 года он располагался внутри трамблера, что осложняет его замену. Для демонтажа и установки такого датчика проще всего будет использовать яму или подъемник. Если попытаться достать его через капот – потребуется демонтировать большое количество деталей двигателя.

Схема датчика положения коленчатого вала Ауди А3

Принцип работы датчика коленвала

Задача ДПКВ заключается в образовании индуктивных сигналов. Это делается тремя методами, их суть одна. Проходящие рядом с датчиком зубья шкива коленвала создают импульсы тока. Ориентируясь на это, прибор фиксирует каждый поворот вала и обеспечивает синхронизацию работы топливных форсунок и зажигания в системе.

Российские автомобили, на которых стоит индуктивный ДПКВ:

• «Гранта».
• «Калина».
• «Шевроле Нива».
• «Газель Бизнес».
• «Шевроле Лачетти».
• «Чери Амулет».
• «Ленд Ровер Фрилендер.
• «Дэу Матиз».
• «Фольксваген Кадди».
• ВАЗ 2110.
• ВАЗ 2111.
• ВАЗ 2112.
• ВАЗ 2115.
• ВАЗ 2107.
• Volvo.
• Nissan.

ДПКВ управляет и другими системами и механизмами, функционирование которых так или иначе зависит от положения и частоты вращения вала. В том числе от него зависит, как будет работать распредвал или коробка-автомат (АКПП).

Угловые импульсы возникают благодаря синхронной работе датчика и диска синхронизации. Последний устроен таким образом, чтобы передавать данные о скорости вращения и положении коленвала в конкретный момент времени. Как правило, применяются диски 60-2 (58 зубцов, пропуск в 2 зубца). Показатели работы коленвала измеряются благодаря отсутствующим зубцам.

Какой датчик надежнее

Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.

По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы.  Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.

Кроме индуктивного (магнитного) типа, применяются еще два вида:

На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».

Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.

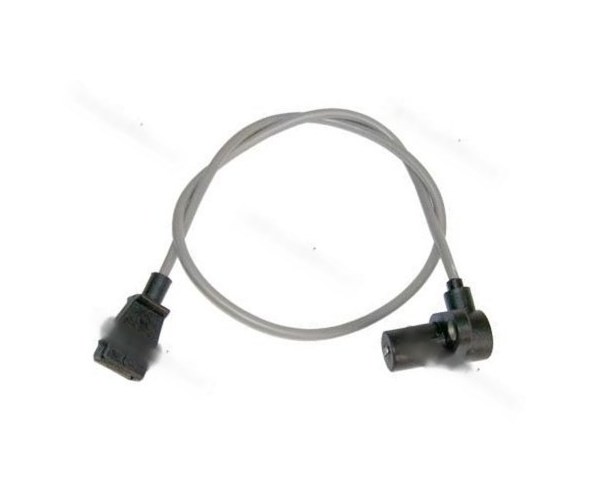

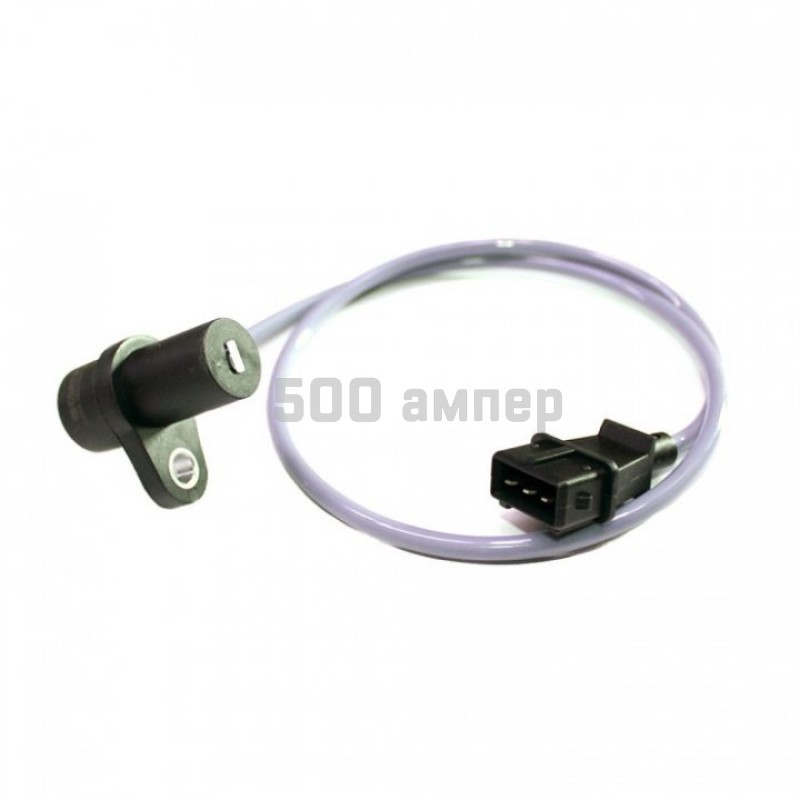

Устройство датчика положения коленвала

Стандартный (индуктивный) прибор монтируется у шкива привода генератора и конструктивно состоит из трех деталей:

Цилиндрический корпус из пластика или алюминия, снабженного следящим элементом.
Фланцевое основание крепления.
Кабель, включающий датчик в бортовую цепь.

Как проверить датчик положения коленвала

Обычно датчик или функционирует, или нет. Но есть ряд причин, которые оказывают отрицательное влияние на качество и срок его работы:

• Перегрев (регулярные нагрузки при повышенных температурах).
• Частые резкие смены температурного режима.
• Повышенный уровень влажности.
• Внешние или внутренние повреждения.

ВАЖНО! Самый частый вид неисправности – износ проводки, но причин отказа прибора больше. Поэтому необходимо регулярно проводить осмотр и диагностику ДПКВ.

На станциях технического обслуживания применяется специальный диагностический сканер, входящий в базовый инструментарий на любой городской СТО. Если датчик перестал работать в дороге между крупными населенными пунктами, проще будет поставить новый, а не искать СТО с диагностическим сканером.

Признаки неисправности

В большинстве современных автомобилей на поломку ДПКВ указывает сигнал «check engine» на панели. В этом случае надо проверить проводку, и, скорее всего, сменить устройство. Автомобили, выпущенные в прошлом веке такой функцией часто не оснащены, поэтому можно ориентироваться на следующие моменты:

• Мотор глохнет, нет холостого хода.
• На холостом ходу мотор работает нестабильно.
• Не срабатывает зажигание.
• Динамические характеристики автомобиля в целом резко упали.
• Мотор без причины глохнет во время езды.
• Мощность силового агрегата без причины резко падает.
• При нагрузке на двигатель возникает ощутимая детонация.

Появление этих проблем – симптом того, что датчик теряется работоспособность. Тем, более, если владелец авто проверяет его на работу не регулярно. Эффективнее всего обратиться в СТО, проверить и заменить прибор.

Если есть желание сэкономить деньги, протестировать и поменять датчик самостоятельно вполне реально. Его установка – простой процесс. При этом стоит помнить, что неисправный датчик – основная и самая вероятная, но не единственная причина проблем. Лучше всего провести диагностику всех элементов двигателя.

Р0336 ошибка датчика и другие частые ошибки ДПКВ

Одно из самых распространенных сообщений, которые выдает система – «ошибка датчика синхронизации». Сигнал говорит о проблемах с датчиком коленвала. Часто это связано не столько с датчиком, сколько с проводом или штекером. Если их замена не помогла, стоит заменить ДПКВ.

Другие частые ошибки могут быть связаны не с самим датчиком, а с проводами. Например, когда панель ВАЗ 2114 выдает Р0335 (Р0336 ошибка датчика) это говорит, скорее всего, об обрыве провода возле разъёма. Если это обнаружено при осмотре, можно заменить разъём, а не датчик. P0341 ошибка говорит он несоответствии датчика распредвала с датчиком коленвала (к датчику коленвала ошибка отношения не имеет).

Самостоятельная замена ДПКВ

Чтобы решить проблему без лишних затрат, надо аккуратно демонтировать датчик и провести его детальный осмотр. Если на корпусе есть трещины или он деформирован – надо заменять. Если с корпусом все нормально – проверяется на сопротивление обмотка. Это делается с помощью мультиметра. Допустимый уровень сопротивления – в пределах 600-900 Ом. Отклонения говорят о нарушениях в работе.

При работе двигателя на холостом ходу амплитуда напряжения должна составлять менее 6 Вт, при вращении двигателя стартером – превышать 5 Вт.

Альтернативный метод тестирования с помощью мультиметра – помахать рядом к датчиком предметом из металла, имитируя работу диска. Если измеритель зафиксирует скачки напряжения – устройство работает корректно.

Частая причина проблем – мусор, попавший между датчиком и диском синхронизации или другие, не связанные с неисправностью непосредственно датчика случаи. Они могут влиять на работу и двигателя.

ВАЖНО! Можно протестировать питание и возникновение искры на форсунках. Но это рискованный способ, подходит только опытным автовладельцам. Для этого со свечи зажигания удаляется высоковольтный провод и подносится к мотору, после чего прокручивается стартер. Если искры нет – ДПКВ не функционирует. Опасность состоит в том, что искра может вызвать слишком мощный разряд, что повредит ЭБУ.

Для определения питания на форсунках можно обойтись без мультиметра, хватит лампочки на 12 Вт. Если датчик работает, при вращении двигателя стартером лампочка загорится. Если этого не произойдет – надо менять прибор.

Заменить датчик без автомастера – простой, но требующий внимательности процесс. Потребуются обычные ключи (в российских автомобилях обычно на 10). Главное – зазор между сердечником датчика и синхронизационным диском. Перед демонтажем устройства желательно сделать метки по отношению болтов крепления к корпусу и положению датчика, провода питания. Установка нового проводится с использованием старых болтов. Особенности крепления датчика у каждого типа двигателя свои.

Ошибка датчика синхронизации – как проверить осциллографом

Электронный осциллограф позволяет проконтролировать не только показатели напряжения, но сам процесс формирования импульсов. Это даст максимально точные данные. Для безопасности датчик лучше снять, но можно провести проверку при работающем двигателе.

Процедура такова:

• Подсоединить осциллограф к выводам датчика, полярность может быть любой.
• Сымитировать работу диска, помахав перед датчиком предметом из металла.
• Если датчик функционирует корректно, будет воспроизведена осциллограмма.

Аналогичная проверка на работающем двигателе даст более точный результат.

Датчик частоты вращения коленчатого вала – самый важный элемент электронной системы автомобиля. Поэтому автовладельцы с богатым опытом решения проблем вместе с запасным колесом возят в багажнике запасной датчик коленвала. Особенно, если ранее был замечен признак его некорректной работы. Оригинальный ДПКВ стоит недорого, а установка – простая процедура. При этом оказаться в дороге с поломанным ДПКВ – серьезная проблема и если не располагать запасным, можно потерять много времени.

Как работают датчики коленчатого вала в автомобильных двигателях

Датчик коленчатого вала отвечает за подсчет коленчатого вала двигателя оборотов

Датчик положения коленчатого вала (CKS) используется для определения скорости вращения коленчатого вала при работе двигателя при предоставление данных обратной связи главный компьютер. Этот датчик установлен возле коленчатого вала, маховик или в блок двигателя в зависимости от дизайн производителей. Как крутится коленчатый вал он создает схему электрических импульсов, которая изменяется с частотой вращения двигателя. Эта длина волны управляет выходными цепями компьютера, такими как длительность импульса топливной форсунки, распределительный вал и регулировка угла опережения зажигания. Реактор или статорное колесо крепится к коленчатому валу, который используется датчиком.

Этот датчик имеет разные названия в зависимости от производителя, коленчатого вала. датчик угла поворота, датчик CKS, датчик положения коленчатого вала, но выполняет ту же функцию. Когда эти датчики выходят из строя, они могут вызвать периодическая остановка, нет старта и случайный осечки.Обычно датчик снова начинает работать после охлаждения. Некоторым системам с компьютерным управлением может быть трудно обнаружить провал датчик коленчатого вала, потому что есть другие причины, по которым двигатель может перестать работать, например глохнет, когда сцепление занимается быстро. Информация собирается как для коленчатого вала, так и для распредвал датчиков положения для выходных регулировок положения распределительного вала, выполняемых привод-фазер привода изменения фаз газораспределения. А датчик детонации используется для обнаружения детонационный сигнал для дальнейших входных данных для компьютера при замедлении зажигания время для компенсации.

СПОНСИРУЕМЫЕ ССЫЛКИ

Датчик положения коленчатого вала использует магнитную катушку, установленную внутри пластикового корпуса. при поставке электрического разъема для передачи данных на компьютер. Компьютер также использует этот датчик для сбора данных о пропусках зажигания из-за временного замедления работы коленчатый вал в то время как осечка имеет место. Когда стартер включен, ЭБУ использует положения коленчатого вала. датчик, подтверждающий, что двигатель действительно проворачивается.Как только это подтверждение получено компьютер будет сигнализировать различным реле, таким как реле топливного насоса и системы зажигания, о том, что двигатель готов к запуску. когда замена датчика положения коленвала всегда используйте запчасти OEM (производитель оригинального оборудования) или эквивалентные, дешевле датчики не работают так долго или не работают должным образом.

Есть вопросы?

Если у вас есть вопросы по датчику коленчатого вала, посетите наш форум. Если тебе нужно автомобиль совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей. пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены ежедневно.

Статья опубликована 29.11.2020

Лучший датчик коленчатого вала altima — Отличные предложения на датчик коленчатого вала altima от глобальных продавцов датчиков коленчатого вала altima

Отличные новости !!! Для датчика коленвала altima вы обратились по адресу.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот датчик коленчатого вала top altima в кратчайшие сроки станет одним из самых востребованных бестселлеров.

Если вы все еще не уверены в датчике коленвала altima и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Датчик коленвала по лучшей цене, Volkswagen — Выгодные предложения на датчик коленвала Volkswagen от глобальных продавцов датчиков коленчатого вала Volkswagen

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить датчик коленвала Volkswagen.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний датчик коленвала Volkswagen собирается в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик коленвала Volkswagen на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике коленвала Volkswagen и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести датчик коленчатого вала volkswagen по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как работает коленвал — Все подробности

При сгорании топлива поршень выстреливает прямо вниз по цилиндру, работа коленчатого вала заключается в преобразовании этого поступательного движения во вращение — в основном за счет поворота и подталкивания поршня вверх по цилиндру.

Терминология коленчатого вала достаточно специализирована, поэтому мы начнем с названия нескольких частей. А журнал это часть вала, которая вращается внутри подшипника. Как видно выше, шейки коленчатого вала бывают двух типов: Коренные шейки образуют ось вращения коленчатого вала, а Шатунные шейки закреплены на концах шатунов, идущих до поршней.

Для большей путаницы шейки шатуна сокращенно обозначаются шатунными шейками и также обычно называются Шатун , или же Цапфы головные .Цапфы стержней соединены с главными шейками полотна .

Расстояние между центром коренной шейки и центром пальца коленчатого вала называется Радиус коленвала , также называемый ход кривошипа . Это измерение определяет диапазон хода поршня при вращении коленчатого вала — это расстояние сверху вниз известно как ход . Ход поршня будет в два раза больше радиуса кривошипа.

Задний конец коленчатого вала выходит за пределы картера и заканчивается фланец маховика .Этот прецизионно обработанный фланец прикреплен болтами к маховик , большая масса которого помогает сгладить пульсацию поршней, срабатывающих в разное время. Через маховик вращение передается через трансмиссию и главную передачу на колеса. В АКПП коленчатый вал прикручен к коронная шестерня , несущий гидротрансформатор, передавая привод на автоматическую коробку передач. По сути, это мощность двигателя, а мощность передается туда, где она необходима: гребные винты для лодок и самолетов, индукционные катушки для генераторов и опорные колеса транспортного средства.

Передний конец коленчатого вала, иногда называемый носиком, представляет собой вал, выходящий за пределы картера. Этот вал будет заблокирован с зубчатым колесом, которое приводит в движение клапанный механизм через зубчатый ремень или цепь [или, в высокотехнологичных приложениях, зубчатые передачи], и шкив, который передает мощность через приводной ремень на такие аксессуары, как генератор переменного тока и водяной насос .

Детали коленчатого вала

Основные журналы

Коренные шейки или просто главные шейки зажаты в блоке двигателя, и двигатель вращается вокруг этих шейек. Все шейки коленчатого вала будут обработаны идеально гладкими и круглыми и часто закалены. Основные шейки закреплены в седлах, в которых установлена ​​сменная вкладыш подшипника буду сидеть. Подшипник мягче, чем шейка, и его можно заменять по мере износа, и он спроектирован так, чтобы поглощать небольшое количество загрязнений, если таковые имеются, чтобы не повредить коленчатый вал. А крышка коренного подшипника затем прикручивается к шейке болтами и затягивается с точным крутящим моментом.

[Схема главной цапфы с подшипниками и отверстиями]

Цепи движутся по масляной пленке, которая нагнетается в пространство между шейкой и подшипником через отверстие в седле коленчатого вала и соответствующее отверстие во вкладыше подшипника.При правильном давлении масла и подаче масла шейка и подшипник не должны соприкасаться.

Шатунные шейки

Шатунные шейки смещены от оси вращения и прикреплены к большие концы шатунов поршней. Как ни странно, их также часто называют Шатун или же Шатунные опоры . Подача масла под давлением идет через наклонный масляный канал, просверленный от основной шейки.

В некоторых шатунах просверлен масляный канал, позволяющий распылять масло на стенку цилиндра. В этом случае опорные подшипники шатуна будут иметь канавку для подачи масла в шатун.

Смазка коленчатого вала

Контакт металл-металл — враг эффективного двигателя, поэтому и главные шейки, и шейки стержней движутся по масляной пленке, которая находится на поверхности подшипника.

Подать масло к коренному подшипнику скольжения очень просто: масляные каналы от блока цилиндров ведут к каждому седлу коленчатого вала, а соответствующее отверстие в корпусе подшипника позволяет маслу достигать шейки.

Подшипники шейки шатуна требуют такой же смазки, но они вращаются вокруг коленчатого вала со смещением. Для подачи масла к этим подшипникам масляные каналы проходят внутри коленчатого вала — через основную шейку, по диагонали через перемычку и через отверстия в шейках шатунов. Канавка в подшипнике коренной тяги позволяет маслу непрерывно продавливаться по каналу к шейкам шатунов, чему способствует выброс наружу центробежной силой вращающегося коленчатого вала.

Зазоры между шейками и подшипниками являются основным источником давления масла в двигателе.Если зазоры слишком велики, масло вытекает свободно, а давление не поддерживается. Слишком малые зазоры вызовут высокое давление масла и риск контакта металла с металлом. Поэтому важно измерять зазор между подшипниками и шейками при ремонте двигателя.

Противовесы

Коленчатый вал подвержен сильным вращающим силам, а масса шатуна и поршня, движущиеся вверх и вниз, оказывает значительную силу.Противовесы отлиты как часть коленчатого вала, чтобы уравновесить эти силы. Эти противовесы обеспечивают более плавную работу двигателя и более высокие обороты.

Коленчатый вал балансируется на заводе. В этом процессе прикрепляется маховик, и весь узел вращается на машине, которая измеряет, где он находится вне баланса. Балансировочные отверстия просверлены в противовесах для уменьшения веса. Если необходимо добавить вес, просверливается отверстие, которое затем заполняется хэви-металлом или меллори.Это повторяется до тех пор, пока коленчатый вал не будет сбалансирован.

Упорные шайбы коленчатого вала

В какой-то момент по его длине будут установлены две или более упорных шайб, чтобы предотвратить продольное перемещение коленчатого вала. На изображенном коленчатом валу с обеих сторон центральной шейки имеются упорные шайбы. Эти упорные шайбы устанавливаются между обработанными поверхностями перемычки и седла коленчатого вала, поддерживая заданный небольшой зазор и сводя к минимуму величину бокового движения, доступного для коленчатого вала.Расстояние, на которое коленчатый вал может перемещаться из конца в конец, называется его осевым люфтом, и допустимый диапазон будет указан в руководствах по обслуживанию.

В некоторых двигателях эти упорные шайбы являются частью коренных подшипников, в других, как правило, более старых типов, используются отдельные шайбы.

Основные сальники

Оба конца коленчатого вала выходят за пределы картера, поэтому необходимо предусмотреть какой-либо метод предотвращения утечки масла через эти отверстия. Это работа двух основных масляных уплотнений, одного спереди и одного сзади.

задний главный сальник устанавливается между задней главной шейкой и маховиком. Обычно это манжетное уплотнение из синтетического каучука. Прокладка вдавливается в углубление между блоком цилиндров и масляным поддоном. Уплотнение имеет фасонную кромку, которая плотно прижимается к коленчатому валу пружиной, называемой подвязкой.

Неисправное масляное уплотнение является серьезной проблемой, поскольку оно находится рядом с главными шейками, которые получают и нуждаются в хорошей подаче масла под давлением. В сочетании с вращением коленчатого вала это приводит к быстрой потере моторного масла из-за любого нарушения сальника.

сальник передний похож на задний, хотя его выход из строя менее катастрофичен, и к нему легче получить доступ. Передний сальник будет за шкивами и шестерней привода ГРМ.

Само сальниковое уплотнение — дешевая деталь, но для доступа к нему требуется много труда по снятию трансмиссии, сцепления, маховика и, возможно, коленчатого вала. Поэтому рекомендуется заменять сальники каждый раз, когда двигатель разбирается и детали доступны.

Схемы коленчатого вала

Показанный выше основной коленчатый вал от рядного 4-цилиндрового двигателя.Другие конструкции коленчатого вала будут зависеть от компоновки двигателя. Более подробно эта тема освещена в статье о компоновке двигателя. Но следует отметить, что в двигателях V-образной формы и W два шатуна могут иметь общую шейку штока. Ниже показаны некоторые типовые схемы коленчатого вала.

Коленчатый вал V6

Коленчатый вал V6 является в некотором роде специализированным, потому что он требует, чтобы шейки шатуна были разделены для поддержания равномерного интервала зажигания. Это требует, чтобы цапфы стержней были расколоты или раздвинуты, что известно как шплинт или же цапфа разъемная дизайн.

Неисправности

Коленчатый вал, будучи очень прочным, является надежным компонентом, и поломки коленчатого вала редки, если только двигатель не работает в экстремальных условиях.

Изношенные журналы

Без достаточного давления масла шейки коленчатого вала будут контактировать с опорными поверхностями, постепенно увеличивая зазор и ухудшая давление масла. В крайнем случае это может привести к разрушению подшипников и серьезному повреждению двигателя.Если цапфы изношены ниже пределов их срока службы или уже не имеют идеально круглой формы, их необходимо отшлифовать, как описано ниже.

Усталость

Постоянные силы, действующие на коленчатый вал, могут привести к усталостным трещинам, обычно обнаруживаемым на галтеле в месте соединения шейки со стенкой. Гладкий радиус этого галтеля имеет решающее значение для предотвращения слабых мест, ведущих к усталостным трещинам. Коленчатый вал можно проверить на наличие трещин с помощью магнафлюкс .

Модификации и обновления

Шлифование коленчатого вала

Журналы изнашиваются со временем. У них может появиться шероховатая поверхность, они могут стать некруглыми или суженными. В этих случаях их поверхность можно восстановить с помощью шлифовки коленчатого вала. Когда коленчатый вал заточен, его шейки будут уменьшаться в диаметре и, следовательно, увеличиваться в размерах, поэтому потребуется установка более толстых подшипников.

Коленчатые валы Stroker

Объем цилиндра можно увеличить, перемещая поршни на более длинный ход.Ход двигателя определяется радиусом кривошипа, который представляет собой расстояние между шейками шатуна и коренными шейками. Коленчатый вал с большим радиусом кривошипа обеспечивает более длинный ход и больший объем цилиндра — это известно как коленчатый вал с ходовым механизмом. При установке строкера потребуются более короткие шатуны. В противном случае поршни могут перемещаться в цилиндре слишком высоко, вызывая неприемлемо более высокое сжатие или удар о крышу цилиндра.

Stroker для часто модифицируемых двигателей продаются в комплекте с более короткими шатунами и поршнями.Строкер-комплект для двигателя Mazda MX5 Miata 1.8L может преобразовать его в двигатель 2L по цене около 5500 долларов.

Офсетное шлифование

Альтернативой установке коленчатого вала с ходовым механизмом является шлифовка шейки шатуна до меньшего размера со смещением — таким образом центр шейки перемещается от осевой линии коленчатого вала. Это проиллюстрировано выше.

Видно, что при перемещении центра шейки штока радиус кривошипа был увеличен, что привело к увеличению хода.Это специализированная обработка, и достигаемое увеличение хода будет зависеть от толщины шейки.

Как делается коленчатый вал

В большинстве серийных двигателей используется чугунный коленчатый вал, который изготавливается путем заливки расплавленного чугуна в форму. Кованые коленчатые валы используются в некоторых высокопроизводительных двигателях. Кованый коленчатый вал изготавливается путем нагревания стального блока до докрасна, а затем с использованием чрезвычайно высокого давления для придания ему формы.

После ковки или литья коленчатого вала его шейки и опорные поверхности обрабатываются идеально гладкими.Просверливаются масляные каналы или масляные каналы. Серийные двигатели обычно оставляют перемычки с их первоначальной черновой отделкой, но двигатели с высокими характеристиками обрабатывают каждую часть коленчатого вала, чтобы уменьшить сопротивление масла.

Шейки должны быть тверже, чем их подшипники, чтобы износ заменялся на подшипниках, а не на коленчатом валу, который должен служить в течение всего срока службы двигателя. Производственный процесс будет включать упрочнение этих участков азотированием или термообработкой.

Коленчатые валы с исключительно высокими характеристиками и нестандартными характеристиками изготавливаются из блока твердого материала, в результате чего получается коленчатый вал в виде заготовки.
