Содержание

Неисправности помпы ваз 2114

4.2

37


Если течет помпа ВАЗ 2107, не рекомендуется долго ездить на таком автомобиле. Конечно, все еще зависит от того, насколько сильная течь – если жидкость слегка капает, то можно и повременить с ремонтом. Но если тосол уходит со скоростью нескольких сот грамм в сутки, медлить нельзя. Необходимо как можно скорее провести ремонт, сейчас узнаете, как это сделать правильно.

Неисправности помпы

Неисправности помпы проявляются в значительном люфте ее вала, нарушении герметичности уплотнения, износе (появлении коррозии или разломе) крыльчатки. Все перечисленные дефекты приводят к тому, что водяной насос автомобиля работает не должным образом, из-за чего в системе охлаждения двигателя не поддерживается необходимое давление, что, в свою очередь, приводит к повышению температуры охлаждающей жидкости вплоть до ее закипания. Приходится покупать новую помпу и устанавливать ее вместо старой.

Замена помпы на двигателе 8V

Алгоритм снятия и установки помпы похож на процесс замены ремня ГРМ. Всю работу можно разделить на несколько этапов.

  1. Подготовка инструментов и рабочего места.
  2. Частичный слив антифриза и разборка механизма, снятие неисправного элемента.
  3. Приобретение новой помпы.
  4. Установка новой помпы и проверка её работоспособности.

Такая последовательность более целесообразна. Следует сначала снять и осмотреть старый насос, а потом покупать новый. Нередки случаи, когда исправная помпа менялась из-за износа прокладки и прохудившегося герметика.

Признаки неисправности помпы

Существует всего шесть основных признаков «умирающей» помпы, по которым можно судить о том, что насос частично (и даже полностью) вышел из строя и подлежит замене. Так, к таким симптомам относится:

  • Посторонние шумы. Зачастую частично неисправная водяная помпа системы охлаждения при работе издает «нездоровые» шумящие или «подвывающие» звуки. Они могут быть вызваны значительным износом подшипника и/или тем, что крыльчатка помпы при вращении касается ее корпуса. Это также возникает по причине частичного выхода подшипника из строя.
  • Люфт шкива помпы. Он возникает по причине повреждения или естественного износа его подшипника вращения. Диагностику в данном случае можно провести достаточно просто, достаточно пошатать вал помпы из стороны в сторону пальцами. Есть люфт имеет место, то он будет хорошо ощущаться тактильно. Обратите внимание, что образование люфта приближает момент, когда сальник помпы будет негерметичен и будет пропускать охлаждающую жидкость.
  • Появление течи. Так, антифриз может подтекать как из уплотнителя, так и из других мест, например, корпуса и крыльчатки. Тосол или антифриз в данном случае можно увидеть на корпусе помпы, месте ее крепления, некоторых элементах подкапотного пространства под помпой (зависит от конструкции конкретного автомобиля) или же просто на земле под автомобилем.
  • Появление запаха антифриза. В частности, его можно будет ощутить не только в подкапотном пространстве (при открытии капота), но и в салоне, поскольку его испарения будут попадать в салон через систему вентиляции. Тосол имеет сладковатый запах, иногда с привкусом спирта.
  • Несоосность крепления. В частности, в отношении к шестерням привода ГРМ, а также натяжным роликам. Это можно увидеть визуально, либо приложив какой-либо ровный предмет (например, линейку) в одной плоскости с роликами и помпой. В этом случае нередко возникает ситуация, когда подъедает ремень.
  • Значительное повышение температуры двигателя. И не только двигателя, но и охлаждающей жидкости, о чем будет свидетельствовать сигнальная лампа на приборной панели. В критических случаях возникает банальное закипание тосола, и из радиатора будет идти пар. Однако такая является критичной и при ее возникновении пользоваться автомобилем запрещено!

При появлении хотя бы одного из перечисленных выше признаков неисправности водяной помпы автомобиля необходимо выполнить дополнительную диагностику, как помпы, так и неисправностей системы охлаждения. Когда проявились первые признаки умирающей помпы ехать еще можно, но как долго, неизвестно, и лучше не испытывать судьбу. В одних случаях машина может протянуть 500. 1000 километров, а в других не проедет и сотни. В любом случае с системой охлаждения шутки плохи, и нужно выполнять ее диагностику и ремонт вовремя и в полном объеме.

В зависимости от марки и качества водяной помпы системы охлаждения регламентом предписывается ее замена приблизительно через 60 тысяч километров пробега (зависит в каждом конкретном случае, и предписывается автопроизводителем, соответствующую информацию можно найти в мануале).

Замена помпы на двигателе 16V

При замене помпы на ВАЗ 2114/15 с шестнадцатиклапанным двигателем к рекомендованному порядку действий добавляется несколько дополнительных операций:

  • снятие двух шестерён распределительных валов вместо одной;
  • демонтаж дополнительного опорного ролика;
  • для доступа к помпе снимается колесо и через арочный проём нижняя часть защитного кожуха.

На двигателе 16V снимаются две шестерёнки распредвалов и металлическая пластина

При обратной сборке следует обратить внимание на положение меток на шкивах распределительных валов. Допускается максимальное отклонение в сторону на половину зуба. После натяжения ремня нужно провернуть коленчатый вал несколько раз, чтобы убедиться в правильном совмещении меток.

Установка дополнительного насоса

Для повышения эффективности отопителя салона некоторые автовладельцы устанавливают на ВАЗ 2114 дополнительный электрический насос от «ГАЗели». После такого тюнинга печка начинает обогревать салон при температуре антифриза 50 °С.

Для монтажа дополнительного насоса потребуется:

  • реле на 4 контакта и дополнительный разъём;
  • гнездо под предохранитель;
  • медные многожильные провода;
  • резиновые патрубки для подсоединения помпы.

Дополнительный насос крепится скобой к одному из болтов коробки передач

Перед монтажом рекомендуется снять крышку электронасоса и «посадить» её на герметик — на «ГАЗели» в этом месте нередко возникает течь. Затем насос прикручивается к одному из болтов крепления коробки передач.

После этого подающий патрубок отопителя отсоединяется от мотора и подключается к дополнительному насосу. В разрыв между водяной рубашкой двигателя и новым агрегатом вставляется второй патрубок. Электрическое подключение производится к любой кнопке на приборной панели.

Для включения насоса вместе с зажиганием от кнопки электрическое подключение проводится через реле

Самостоятельная замена помпы на автомобиле ВАЗ 2114/15 не представляет большой сложности. Наличие стандартного набора инструментов и свободного времени избавит автовладельца от поездки в автосервис и денежных расходов. Не забывайте следить за уровнем антифриза и ваша новая помпа прослужит долго.

Причины неисправности помпы

Какие возможные причины неисправности помпы? Этот вопрос интересует не только начинающих, но и достаточно опытных автолюбителей. Далее приведены основные причины, от наиболее распространенных и часто встречающихся до «экзотических». Среди них:

  • Неисправный подшипник. Этот узел изнашивается по естественным причинам по мере его эксплуатации. Однако ускоренный износ возможен вследствие дополнительных негативных факторов. Таковым, например, является неправильная (более сильная) натяжка ремня, из-за чего на подшипник оказывается большее усилие. Другая причина значительного износа — попадание антифриза на трущиеся пары вследствие разгерметизации прокладки и подтеков охлаждающей жидкости.
  • Нарушение уплотнения. У помпы есть два уплотнения — сальник и резиновая манжета. И именно сальник (прокладка) чаще всего выходит из строя. Происходит это по двум причинам — естественный износ (дубление резины) и использование некачественного дешевого антифриза без соответствующих щадящих присадок, а то и вовсе воды. В долгосрочной перспективе эти жидкости «съедают» прокладку, она начинает подтекать, что приводит, во-первых, к снижению уровня охлаждающей жидкости в системе, а во-вторых, попаданию антифриза или воды в подшипник, вымывания из него смазки и описанным выше неприятностям.
  • Несоосность крепления. Это возможно по двум причинам — неправильная установка и заводской брак. Однако неправильная установка — явление достаточно редкое, поскольку на корпусе имеются уже готовые крепежные отверстия, мимо которых очень трудно промахнуться. Другая причина — неравномерное прилегание к блоку двигателя (вследствие грязных, ржавых или искривленных привалочных поверхностей). А вот, к сожалению, заводской брак, особенно у бюджетных помп, — явление не такое уж и редкое. Нарушение соосности приводит к тому, что шкив вращается с перекосом, что, в свою очередь, приводит к ускоренному износу нагруженной части ремня, а также износу подшипника. В самых критических случаях возможен обрыв ремня и возникновение столкновения клапанов и поршней. Иногда несоосность возникает в результате попадания машины в ДТП, в результате которого произошло смещение отдельных элементов кузова и/или двигателя.

Зачастую снижение производительности помпы, и соответственно, снижение давления в системе охлаждения наблюдается после применения герметика, используемого для устранения течи радиатора. Так, его состав смешивается с охлаждающей жидкостью и забивает соты (каналы) радиатора, а также налипает на крыльчатку помпы. Если такая ситуация случилась, то необходимо сливать антифриз, демонтировать помпу, после чего выполнять промывку системы охлаждения при помощи специальных или подручных средств.

Основные причины

Прежде чем рассказать о признаках умирающей помпы, которой требуется замена или же ремонт, нужно сказать пару слов касательно причин выхода из строя этого устройства.

Всего можно выделить несколько основных факторов, из-за которых подобное происходит:

  • Использование низкокачественного антифриза. Около 90% насосов ломаются именно из-за этого. Такая жидкость охлаждения способствует появлению смолистых отложений, от которых крыльчатка с трудом вращается;
  • Коррозия. Опять же связано с низкосортным антифризом;
  • Кавитация, то есть образование вакуумных пузырьков, способных буквально вырывать частицы помпы и разрушать механизм;
  • Результат естественного износа. У каждого устройства есть ограниченный ресурс. Лучшие образцы служат около 200 тысяч километров;
  • Нарушенное крепление. Все просто. Крепеж ослаб, насос расшатался и развалился.

В большинстве случаев виноват именно сам автовладелец. Водители обязаны следить за состоянием системы охлаждения, проверять периодически помпу, вовремя менять ОЖ.

Нельзя исключать проблему заводского брака, а также просто некачественные и дешевые помпы, которые ставят на бюджетные авто или в рамках ремонта, обманывая тем самым клиента.

Не удивительно, что следом может выйти из строя ГРМ, произойти разрыв натяжного ролика, пробиться прокладка ГБЦ и прочие неприятности, которые могут стоить огромных денег при ремонте.

Проблемы с водяным насосом могут произойти на различных авто:

  • на Калине;
  • ВАЗ 2110;
  • Лада Приора 16 клапанов;
  • ВАЗ 2114;
  • Лада Приора 8 клапанов;
  • ВАЗ 2115;
  • Деу Ланос;
  • Нива Шевроле;
  • Деу Нексия;
  • Лада Гранта;
  • Рено Логан;
  • Шевроле Авео и пр.

Не стоит думать, что это проблема исключительно дешевых и бюджетных авто, а также простых моторов типа ЗМЗ 406.

Помпа может быть приговорена и на более дорогостоящих авто. Все зависит от того, как владелец следит и обслуживает машину своими руками, либо же в автосервисе.

Симптомы неисправности

  1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.
  1. Течь антифриза. Как и подшипник помпы, сальник и резиновый манжет имеют ограниченный ресурс. Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника.
  2. Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). Неравномерное распределение натяжки приводит к ускоренному износу не только подшипника, но и сальника. Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня. Подобный дефект даже при небольших пробегах может стать причиной обрыва ремня ГРМ и встречи клапанов с поршнями.
  3. Перегрев двигателя. При обламывании лопастей крыльчатки снижается производительности помпы, вследствие чего через малый контур циркуляции проходит меньшее количество ОЖ.

Часто снижение производительности замечается после использования герметика для устранения течи радиатора. Залитая смесь забивает каналы системы охлаждения, налипает на крыльчатку помпы.

Если жижа не закупорила канал для слива ОЖ в корпусе, то к неисправности водяного насоса заливка герметика не приведет. Но без снятия помпы и промывки системы уже не обойтись.

Как проверить насос системы охлаждения?

Проверяя помпу без снятия с двигателя, мы можем лишь косвенно оценить ее производительность. При снижении объема прокачиваемой охлаждающей жидкости начинает плохо греть печка. Но перед снятием водяной помпы для осмотра крыльчатки рекомендуем проверить термостат, а также убедиться, что в системе охлаждения отсутствует воздушная пробка.

После снятия обращайте внимание не только на целостность лопастей и место посадки крыльчатку на приводной вал, но и на форму лопастей. К примеру, на ВАЗ 2121 за долгие годы выпуска устанавливались крыльчатки, отличающиеся диаметром насосного колеса, количеством и профилем лопастей. Установка на более теплонагруженную модификацию двигателя менее производительного насоса приведет к более частому включению вентилятора системы охлаждения и повышенному риску перегрева.

Обязательно осмотрите блок двигателя в месте прилегания корпуса и саму помпу. Запотевания, незначительный потек ОЖ из дренажного отверстия еще не значит, что помпу следует менять. При обнаружении значительной утечки постарайтесь точно определить место негерметичности. Если течь только в месте прилегания корпуса к блоку двигателя, вероятнее всего, устранить неисправность можно без замены помпы. Достаточно будет нанести герметик и установить новую прокладку.

Менять ли антифриз после замены насоса

Вопрос для тех, кто хочет сэкономить везде и на всем. Если отвечать на него коротко, то уверенно скажу, что да, менять ОЖ нужно. Обратите свое внимание и на вопрос касательно смешивания антифризов в системе охлаждения. Будет полезно и важно знать все нюансы.

Если говорить об обязательности замены, то тут все предельно просто. Для начала в подавляющем большинстве случаев заменить и снять помпу невозможно, не слив предварительно из системы антифриз. Но некоторым хочется сэкономить, они сливают ОЖ в чистую тару, ставят новую помпу, а затем заливать старый антифриз обратно.

Большая ошибка, поскольку любые водяные насосы для систем охлаждения отличаются повышенной требовательностью к качеству и чистоте жидкости. Потому категорически не стоит использовать ранее слитый антифриз, даже если вы его буквально недавно меняли, еще до выхода из строя насоса. Не пытайтесь отфильтровать ОЖ или процедить ее. Просто купите новую канистру качественного антифриза, который подходит для вашего авто, и залейте его. Иных вариантов просто быть не может. Запомните это. Иначе вскоре опять придется тратить деньги на новую помпу.

Чтобы водяной насос прослужил максимально долго и надежно, возьмите за правило использовать исключительно высококачественные составы. Как вы помните, 90% поломок помпы связаны именно с качеством используемой жидкости охлаждения. Думаю, соответствующие выводы будет сделать не сложно.

Сталкивались ли вы с выходом из строя водяного насоса и насколько своевременно сумели определить наличие неисправностей?

Спасибо всем, кто нас читает! Не забывайте оставлять комментарии, задавать вопросы и приглашать к нам своих друзей!

(1 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Неисправности помпы ВАЗ

Как и любой другой механизм автомобиля ВАЗ 2114, помпа имеет свойство ломаться. Определить ее поломку, можно по ряду характерных признаков. Первый из которых – утечка охлаждающей жидкости из системы. Это случается тогда, когда изнашивается сальник. Он начинает пропускать жидкость, и постепенно разрушается. Конечно, не только сальник может быть причиной утечки охлаждающей жидкости, а и радиатор, или патрубки. Но, чтоб определить, что течет именно помпа, достаточно осмотреть ее визуально.

Второй симптом неисправности насоса ВАЗ 2114 – антифриз или тосол, плохо циркулирует, и двигатель перегревается. Причина данной поломки, может крыться в крыльчатке. Если она изношена, или повреждена, то циркуляция жидкости, значительно ухудшается, и как следствие, двигатель не успевает остужаться. Для того, чтоб проверить данную деталь, необходимо снимать помпу с двигателя, и проводить ее осмотр с внутренней стороны. В основном, если сломана крыльчатка, то это будет визуально заметно.

Последний симптом поломки помпы, в автомобиле ВАЗ 2114 – сильный вой в районе насоса, который слышен во время работы двигателя, и усиливается при больших оборотах коленчатого вала. Это свидетельствует о том, что подшипники на валу износились, и требуют срочной замены. Это часто случается в паре с сломанным сальником, так как именно он, зачастую, и стает причиной быстрого износа подшипников.

Выводы

Если видны следы накипи на помпе, то систему охлаждения необходимо срочно промывать

Все причины и признаки неисправности водяного насоса ВАЗ-2114 рассмотрены, и автомобилист, зная эту информацию, с легкостью сможет предотвратить выход из строя узла в дороге, а также заменить элемент преждевременно. Конечно, если самостоятельно не возможно определить состояние узла, то рекомендуется обратиться в автосервис, для проведения диагностики.

Диагностика помпы ВАЗ

Чрезмерно греется двигатель

Для проверки включите печку. Если воздух поступает холодный, тогда в системе не происходит циркуляция охлаждающей жидкости. Помпа нуждается в замене. Чаще всего поломка связана с нарушением целостности крыльчатки.

Ремень ГРМ изнашивается неравномерно

Ремень разбалтывается из-за износа втулок и подшипников. Для проверки водяного насоса придется его демонтировать и изучить текущее состояние.

Вытекает жидкость охлаждения

Такая проблема встречается при длительной работе водяного насоса. Прокладка может износиться или она просто неправильно установлена при предыдущем ремонте

Вне зависимости от того, с какой именно проблемой вам пришлось столкнуться, единственное верное решение — это замена водяного насоса. Такую работу вполне реально выполнить своими руками. Для этого вам потребуется немного времени, инструменты и новая качественная помпа, которая подходит именно для вашего ВАЗ 2114.

Замены водяного насоса на ВАЗ

Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.

Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.

Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.

Перед началом замены проверьте несколько основных моментов.

  1. Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.
  2. Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.
  3. Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

Признаки неисправности

Среди самых популярных признаков проблем помпы:

  • перегревается двигатель;
  • неравномерно изнашивается ремень ГРМ;
  • подтекает охлаждающая жидкость.

Перегрев двигателя

При нормально работающей помпе в красную зону температура ОЖ может забираться только в летнее время при длительной стоянке на холостых или езде на повышенных оборотах. Если на ходу стрелка подбирается к 105 градусам, это может говорить о неисправности помпы. Проверить несложно – достаточно включить печку. Если она дует холодным воздухом, циркуляции ОЖ в системе нет. Водяной насос нужно заменить. Чаще всего причиной выхода помпы из строя становится обламывание крыльчатки.

Неравномерный износ ремня ГРМ

Одной из распространенных причин подъедания ремня на ВАЗ 2114 является износ подшипников и втулок оси помпы. Другими словами, она начинает болтаться, и из-за этого ремень изнашивается. Для владельцев 16-клапанных ВАЗ 2114 обрыв ремня ГРМ может обернуться загибанием клапанов. Чтобы проверить состояние водяного насоса, его придется снять.

Течет охлаждающая жидкость

Эта проблема может появиться после длительной эксплуатации помпы, когда изнашивается прокладка, или из-за ее неправильной установки. Проявляется она уходом охлаждающей жидкости и появлением подтеков в районе помпы.

Какой бы из вышеперечисленных признаков не проявлялся, потребуется замена помпы. Часто возникает вопрос, какую помпу лучше установить. На рынке много насосов для ВАЗ 2114, среди которых много некачественной и контрафактной продукции. При покупке нужно визуально оценить качество сборки и металла, сравнив несколько вариантов. Обязательно проверить, что ось не болтается на подшипниках и имеет четкий угол в 90 градусов. Даже небольшой перекос свидетельствует о браке – такая помпа станет есть ремень ГРМ.

Ответа на вопрос, какой из производителей лучше, нет – на каждого есть много положительных и отрицательных отзывов. Поэтому выбирать стоит конкретную помпу, а не производителя.

Правила покупки

Во время приобретения запчасти, визуально осмотрите её, оцените состояние металла и соединений. Визуально сравните несколько вариантов от разных производителей на качество вращения лопастей и чётко выставленного угла на стороне крепления помпы к блоку двигателя. Потому как неровно расположенная помпа будет приводить к износу ремня. Ниже, мы подобрали самые популярные модели водяных насосов, которые отличаются стабильной и продолжительной работой.

Выбор помпы (какая лучше для ВАЗ-2114)

  1. Gates.
  2. Luzar.
  3. ТЗА.
  4. HEPU.

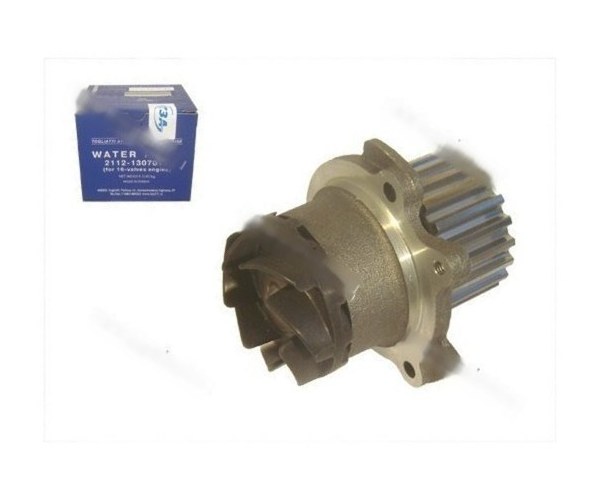

Помпа от ТЗА

Помпа от Luzar

Помпа от HEPU серии R 620-625

обратите внимание на тот, как определить оригинальность товара.

Окончательно ответить на вопрос, какой производитель или фирма лучше — весьма сложно, потому как у большого числа устройств, есть свои как отрицательные, так и положительные отзывы. Поэтому, делать свой выбор следует из самых популярных моделей среди автолюбителей.

Замена помпы своими руками

Снятие помпы ВАЗ 2114

Процесс замены зависит от того, сколько клапанов в двигателе автомобиля. На 8-клапанном двигателе один шкив коленвала, на 16-клапанном – два, следовательно, и система организована по-разному. Кстати, помпа для 8-клапанного двигателя на 16-клапанный и наоборот не подойдет.

Если признаком неисправности помпы стал износ ремня ГРМ, то нужно проверить состояние ролика-натяжителя. Если есть признаки ржавчины, лучше менять его тоже. Если под уплотнительной резинкой отсутствует смазка, или ее недостаточно, запас нужно восполнить. Также стоит проверить, какую степень износа имеет ремень генератора. Хотя его неожиданный обрыв не критичен для авто, менять ремень в дороге – сомнительное удовольствие, особенно, если нет запасного.

Процесс замены на 8-клапанном ВАЗ 2114

  1. Снять защитный кожух ГРМ.
  2. Ослабить и снять (при необходимости) натяжной ролик.
  3. Ослабить генератор, снять ремни генератора и ГРМ.
  4. Отсоединить шланги от помпы, слить ОЖ.
  5. Снять защитную крышку и помпу.

После снятия нужно тщательно очистить поверхности фланца помпы и блока цилиндров от грязи и прикипевших остатков прокладки. Нарастание грязевой «бороды» — одна из причин перекоса помпы и подъедания ремня ГРМ.

Во избежание течей прокладку необходимо с обеих сторон тщательно промазать красным герметиком.

После замены помпы необходимо выставить метки ГРМ: коленвал может сместиться относительно распредвала.

Процесс замены на 16-клапанном ВАЗ 2114

На 16-клапанных автомобилях менять помпу своими руками сложнее, но тоже вполне возможно.

  1. Снять пластиковый кожух и кожух ремня ГРМ.
  2. Чтобы снять кожух, отделяющий шкивы от блока цилиндров, нужно снять ремень ГРМ, шкивы распредвалов, натяжной и опорный ролики. Без этого помпу вытащить не получится.
  3. Чтобы добраться до нижних болтов кожуха, нужно снять правое колесо.
  4. Снять помпу.

Дальнейшие действия по содержанию идентичны автомобилям с 8-клапанным двигателем.

При замене помпы важно соблюдать технологию установки. Неправильно смонтированная помпа будет течь, как и старая. Точно так же она может есть и ремень ГРМ. Причин перегрева мотора может быть много, и если замена помпы не помогла решить эту проблему, стоит прочитать соответствующую статью на сайте.

Замена и обслуживание помпы в ВАЗ 2114 своими руками

В системе охлаждения ВАЗ 2114 работает множество элементов, один из которых – водяной насос. Среди автомобилистов агрегат больше известен как помпа. Насос выходит из строя редко. Но если это произошло, то эксплуатация автомобиля с неисправной помпой может привести к перегреву силовой установки. Чтобы сохранить все элементы двигателя и системы охлаждения в рабочем состоянии, нужно проводить регулярный осмотр. Касается это и водяного насоса.

Внешний вид помпы (водяного насоса), которая используется в охлаждающей системе автомобилей ВАЗ

Охлаждение силовой установки автомобиля происходит за счет циркуляции охлаждающей жидкости. Отвечает за циркуляцию помпа, которая приводится в действие за счет ремня газораспределительного механизма (ГРМ). При поломке насоса циркуляция охлаждающей жидкости прекращается.

Разобравшись с предназначением помпы, можно легко проверить её работоспособность. Способов проверки достаточно много, но большинство автомобилистов предпочитают делать это при помощи верхнего шланга радиатора. Его необходимо зажать во время работы двигателя. Если внутри шланга чувствуется пульсация охлаждающей жидкости, значит помпа работает исправно, соответственно, замена не требуется.

Признаки неисправности

Существует четыре признака по которым можно понять, что водяной насос в автомобиле ВАЗ 2114 вышел из строя:

  1. Охлаждающая жидкость быстро уходит. Такой признак указывает на то, что помпа повреждена. Также течь может быть в другом месте, к примеру, в патрубках или в самом радиаторе. Необходимо проверить всю систему охлаждения на наличие протечки.
  2. Повреждения ротора. Чтобы проверить эту деталь, необходимо провести осмотр обратной стороны водяного насоса. Если лопасти ротора частично или полностью разрушены, работа всего узла ухудшается.
  3. Жидкость на контрольно-вентиляционном отверстии. Если из этого отсека сочится антифриз, значит сальник помпы износился. При обнаружении темного налета вокруг сальника, необходимо заменить его.
  4. Воющий шум во время работы мотора ВАЗ 2114. Такой дефект чаще всего появляется при износе подшипников вала помпы.

Местонахождение помпы под капотом. При замене насоса требуется установка нового ремня ГРМ

При необходимости замены помпы, нужно позаботиться о наличии нового ремня газораспределительного механизма. Перед началом разбора нужно убедиться, что под рукой присутствует набор отверток, гаечных ключей, куплены детали на замену, прокладки, герметик и т.д. Процесс будет значительно проще, если водитель снимет правое переднее колесо. Лучше демонтировать его вместе с защитой. В подготовку также входит удаление кожуха ремня ГРМ, который крепится на болты. После можно снимать ремень, шкив и ролик генератора. В общем, механизм натяжения ремня должен быть убран.

Инструкция
  1. Замена начинается с демонтажа шестерни газораспределительного вала в ВАЗ 2114. Достать её можно при помощи торцового ключа, который помещается в одно из отверстий. Этим действием шестерня будет «заблокирована», и можно будет открутить все болты крепления.

Вам нужно открутить четыре болта, которые держат крышку шкива распредвала

Обычно шестерня сидит свободно, но при сопротивлении ей можно помочь молотком. Также нужно быть особенно внимательным при демонтаже, так как фиксирующая шпонка расположена внизу шестерни. Определить где низ, а где верх можно по меткам газораспределения. Нужно проследить, чтобы шпонка не выпала, так как деталь маленькая. Легче всего её достать при помощи плоской отвертки.

  1. После нужно слить весь антифриз из системы. Когда жидкость слита, можно демонтировать металлический щиток.
    Держат металлический щиток несколько болтов и гайка. Эти элементы помечены стрелками
  2. Теперь водитель может извлечь нерабочий механизм водяного насоса. Замена может застопориться, так как не всегда вручную можно сорвать механизм. Помочь в этом деле может деревянная наставка и молоток. Насос нужно вынимать, когда его ничего не держит. Упростить процесс может отвертка, но при ощутимом сопротивлении не стоит давить инструментом, так как алюминиевый корпус может навредить другим элементам.
    Вам необходимо повернуть крышку и аккуратно извлечь помпу с её посадочного места
  3. Когда механизм извлечен, можно приступать к установке нового насоса. Место необходимо тщательно зачистить от старого герметика, а также удалить старую прокладку. На новую прокладку следует нанести слой герметика и поставить её вместе с новым насосом.
    Номер, обозначенный стрелкой, должен находиться сверху, чтобы механизм работал исправно

Замена проходит просто, важно, чтобы вместе с водяным насосом был установлен новый ремень. Монтируется он после того, как замена помпы будет завершена. Перед началом эксплуатации необходимо подождать полного высыхания герметика.

Опубликовано 12 сентября 2015

vazremont.com

Помпа на ваз 2114 на печку


Многие транспортные средства, особенно отечественные и бюджетной ценовой категории, оснащаются слабой и малоэффективной печкой. Вследствие этого салон прогревается плохо и не так быстро, как хотелось бы. На рынке продаются и дорогостоящие решения, однако не каждый из наших владельцев авто готов потратиться на их приобретение. Поэтому дополнительная помпа для системы охлаждения Газели могла бы стать наиболее оптимальным выходом из ситуации.

Принцип действия дополнительного насоса отопителя

Многие отечественные автолюбители сначала пытаются решить вопрос с поднятием температуры воздуха в салоне традиционными способами. Они заклеивают приборную панель и дверные проемы утеплителем, меняют радиатор печки или ставят моторчик с большей производительностью. Когда эффектов от всех подобных трюков недостаточно, тогда единственным эффективным решением может стать дополнительный насос на печку.

Принцип действия такой методики сводится к следующему: электронасос прогоняет антифриз через систему в пределах малого круга даже в те моменты, когда силовой агрегат не запущен. Ещё вспомогательный насос выручает в ситуациях, когда приходится долго стоять в пробках на Газели. Холостые обороты не позволяют обеспечить приток хорошо прогретого воздуха, а вместо него поступает лишь тёплый.

Обзаведясь дополнительной помпой, водитель получает массу преимуществ — к ним можно отнести ещё и простоту установки, которая не требует значительных затрат времени и финансов. Конечно, потребуется схема подключения, однако вторая помпа монтируется в штатную электросистему автомобиля. В комплекте обычно предусмотрены соединители, крепежные элементы, переходники и пр.

Как установить дополнительную помпу

Монтаж дополнительной помпы на печку ВАЗ может производиться в подкапотном пространстве или под салонной панелью. Первый вариант является предпочтительным, так как при этом в салон не попадает звук работы насоса, а также отсутствует риск залить салон антифризом при его протечке. В зависимости от места установки, агрегат может крепиться на место крепления штатной подкапотной шумоизоляции или на дополнительные кронштейны.

Установка дополнительной водяной помпы на ВАЗ-2110 и другие модели отечественного автопрома производится на подающий патрубок отопителя. Таким образом удается достигнуть более активного нагнетания ОЖ в «печной» радиатор и увеличения теплоотдачи.

На заметку: повышенное давление в системе охлаждения может привести к срыву некачественно закрепленных патрубков или пробою радиатора. Поэтому перед монтажом дополнительного оборудования рекомендуется провести полную диагностику СО.

Перед тем, как поставить дополнительную помпу, антифриз сливают. После этого патрубок на месте предполагаемого монтажа с помощью острого лезвия разрезают пополам, а получившиеся концы надевают на выходы насоса. Важно следить, чтобы стрелка, нарисованная на одном из выходов и обозначающая направление циркуляции жидкости, была направлена в сторону радиатора. Патрубки, надетые на выходы, фиксируют с помощью хомутов. Лучше применять винтовые хомуты марки «Norma», так как продукция менее известных брендов часто имеет острые края и режет патрубок.

Схема подключения к бортовой электросети может различаться в зависимости от того, какие цели ставит перед собой автовладелец. Если помпа устанавливается для более эффективного охлаждения, имеет смысл подключать ее таким образом, чтобы она работала постоянно при включенном зажигании. Подключить агрегат можно непосредственно от АКБ, однако замыкаться цепь должна с помощью реле, которое активируется после поворота пускового ключа.

Если дополнительный насос в системе отопления планируется устанавливать для улучшения работы печки на ХХ, подключать его лучше через кнопку. При этом в цепь питания будет входить реле, предохранитель, кнопка включения помпы и АКБ. Электричество подводят по однопроводной схеме. «Минусом» в этом случае является кузов машины. Использовав такую схему, автовладелец получает возможность включать помпу только тогда, когда в этом есть необходимость.

На заметку: лучше установить дополнительный насос, использовав вторую схему подключения электропитания, так как в сильные холода его длительная работа может привести к недогреву мотора и связанным с этим неисправностям.



Чем поможет водителю новая помпа в системе охлаждения

Именно насос для печки Газель пользуется высоким спросом в среде автолюбителей благодаря своей практичности и невысокой стоимости. Он может устанавливаться даже на другие марки и модели транспортных средств. Опытные водители, эксплуатирующие годами Газель, не ленятся разобрать новый насос и промазать его герметиком. Особое внимание стоит уделить участку, где расположена крыльчатка и резиновое кольцо-уплотнитель. В этих местах нередко появляются течи антифриза.

Куда ставить новую помпу отопителя? Обычно такой монтаж выполняют в разрыв, созданный при помощи патрубка, идущего к радиатору отопителя салона. Для этого можно снять и разрезать штатный патрубок. Используя соединительные шланги в разрыв встраивается новый насос для отопителя.

Основная причина, по которой водители задумываются о вспомогательном насосе, — на холостых оборотах в салон поступает слабый обогрев. Воздух становится по-настоящему горячим только после увеличения оборотов мотора. Дополнительное оборудование будет помогать антифризу интенсивно циркулировать через радиатор.

Инструкция по монтажу

Непосредственно монтажные работы можно начинать тогда, когда приобретена вспомогательная помпа, крепежные и дополнительные элементы, которые необходимы согласно схемы. Порядок действий, чтобы ставить к заводской системе ещё один насос, будет примерно следующим:

  1. Сначала собирается единая конструкция, в которую входит пара шлангов и новая помпа. Особое внимание стоит уделить надежному креплению шлангов и штуцеров.
  2. Следующие работы будут производиться уже с автомобилем. Его ставят на ручной тормоз и снимают клеммы с аккумуляторной батареи.
  3. Теперь нужно отыскать шланги, ведущие от существующей печки и осторожно отсоединить их. В это место будет подключаться собранная конструкция.
  4. Для крепления самого насоса следует отыскать определенное место.
  5. Выход с термостата должен подключаться к верхнему патрубку, и это будет вход. К печке присоединяем боковой патрубок, который будет играть роль выхода.
  6. Как только вся система собрана, в неё можно заливать охлаждающую жидкость и понаблюдать за герметичностью (отсутствие подтеканий, пятен и т. п.)
  7. Теперь подаём питание к насосу и проверяем работоспособность системы в сборе. Не забываем, что для этого следует подключить клеммы к АКБ. Это основные этапы процесса, как установить дополнительную помпу к отопителю на Газели.

Чтобы не потерять охлаждающую жидкость из системы, её следует сливать через нижний шланг расширительного бачка. Для этого нужно снять шланг, а под бачок подставить подходящую ёмкость (например, любую пластиковую канистру). Сюда же будет выливаться Тосол или другая ОЖ из шланга. После того, как это было сделано, можно снимать подводящий патрубок — найти его можно со стороны силового агрегата.

Во время демонтажа нельзя забывать о том, что охлаждающая жидкость находится в системе под давлением и может быть горячей определенное время после остановки двигателя. Ёмкость для слива лучше подготовить заранее и убедиться в том, что мотор достаточно успел остыть. Многие последовательно промывают систему охлаждения и отопления перед тем, как подключить новое оборудование в неё.

Для промывки можно воспользоваться обычной смесью теплой воды и лимонной кислоты, которая эффективно убирает отложения. Раствор заливается сверху, прямо из ёмкости, а насос нужно подключить к источнику питания в 12 Вольт. Далее по шлангам она будет проходить через радиатор системы. После радиатора остатки грязного антифриза вместе с отложениями через другой шланг будут сливаться в ведро. Цикл нужно совершить несколько раз.

Как правильно организовать электрическую часть подключения

Включение насоса можно решить следующим образом: минусовую клемму бросить напрямую на аккумуляторную батарею. Плюсовая проводится в салон вместе с тросиком педали газа, например. Кнопку размещают под рулевым колесом в любом удобном месте и так, чтобы она не мешала. В итоге абсолютно все водители Газелей с таким вот решением отмечали, что в зимнюю погоду в машине становится ощутимо теплее. Удобно и то, что даже при холодном двигателе можно включить насос, и через пару каких-то минут в салон начнёт поступать нагретый воздух.

Это достаточно простой способ, однако у него есть слабые места. Если забыть отключить кнопку заранее, то при будущем запуске машины для прогрева работающее устройство станет забирать тепло у холодного мотора. Время для его прогрева до рабочей температуры увеличится. Можно сделать двойную систему управления, чтобы насос не функционировал в теплое время года и не включался вместе с запуском автоматически. Для этого в схему придётся добавить двухпозиционное реле.

Недостаток «Газелевского» насоса

Это устройство обладает одним важным недостатком. Так как конструкция его не продумана до конца, то через некоторое время эксплуатации насос дает течь. Течет он через прокладку. Эту проблему можно решить, но потребуется демонтаж и разборка устройства. Лечение – это смазывание прокладок силиконом или термоклеем. А затем крышка с прокладками закрепляется.

  • Схема подключения генератора газель 406 инжектор. Схема электрооборудования газель

В помпах от Bosh таких недостатков не выявлено. Этот прибор сконструирован практически идеально, и здесь прокладок нет. Течь неоткуда.

Рекомендации по эксплуатации

Обратите внимание: помпа, которая выпускается для Газели, является сальниковой. Даже инструкция по эксплуатации не рекомендует пользоваться ею при скорости свыше 60 км/час. Дело в том, что на больших оборотах мотора возникает избыточное давление — из-за этого рано или поздно сальник пробивает, и возникает течь. Что ещё важно: после остановки двигателя насос выполняет ещё и функцию рециркуляции охлаждающей жидкости до момента полного остывания её.

Конечно, главным преимуществом насоса отопителя от Газели является его доступная стоимость. Как уже говорилось, со временем неизбежно начинает возникать течь. Если вложить в 2-3 раза больше средств, то можно заказать более качественный аналог от немецкого Bosch, который вышеуказанными недостатками не обладает. Если кто-то думает, что дополнительная помпа — это современная инновация для утепления салона зимой, то это далеко не так. Этим решением с успехом пользуются владельцы Ланос и других автомобилей. Более того — многие немецкие производители оснащают свою технику доп насосом отопителя ещё с конвейера.

Если подытожить всю изложенную в обзоре информацию, то можно сделать вывод — вспомогательный насос отопителя является простым и эффективным решением для того, чтобы обогреть салон Газели в условиях сурового климата. Установленный правильным образом насос будет оперативно прогревать его даже при коротких поездках, когда двигателю не удается выйти на рабочую температуру. Это не только комфорт, но и безопасность, поскольку стекла отогреваются тоже за короткий промежуток времени, улучшается обзорность.

Дополнительная помпа от Газели отлично справляется со своими обязанностями, но работает она шумно. Можно воспользоваться более дорогими аналогами, но в любом случае периодически необходимо проверять герметичность работы системы. Течь могут давать не только штатные элементы, но и установленное самостоятельно оборудование.

Какую помпу выбрать

В отличие от штатной помпы ВАЗ и ГАЗ, имеющей механический ременной или цепной привод, в качестве дополнительной движущей силы используется электронасос. Чаще всего автомобилисты применяют электрическую помпу, которой штатно комплектуется автомобиль «Газель».

Агрегат имеет высокую производительность, однако качество его изготовления оставляет желать лучшего. Поэтому перед установкой такой помпы ее рекомендуется разобрать, промазать все уплотнения автомобильным герметиком, собрать и дать просохнуть на протяжении суток.

На заметку: вышесказанное относится к насосам старого образца. Новые помпы ГАЗ имеют неплохое качество сборки. Однако со временем и они начинают течь.

Альтернативой ГАЗовской продукции является установка дополнительной помпы производства Bosh. Эти агрегаты имеют высокое качество сборки и другой принцип действия. Лопатка вращается под действием магнитной муфты, а не электродвигателя, как в первом случае.

Статья в тему: Что такое датчик дождя и как работает данное устройство

За счет использования подобной схемы производителю удалось отказаться от уплотнительных соединений и практически полностью исключить возможность протечки. К недостаткам импортного агрегата можно отнести его высокую стоимость и сравнительно низкую производительность (700 л против 1200 литров в час у агрегата ГАЗ).

Замена помпы ВАЗ-2114 Самара-2 сделать самому своими руками

Помпа – это один из самых ответственных элементов СОД двигателя каждого автомобиля. При неисправностях данного насоса мотор начинает часто перегреваться, что может привести к самым непредсказуемым последствиям. Не является тому исключением и отечественный автомобиль ВАЗ-2114. Как поменять помпу своими руками на «Самаре» и что данный элемент собой представляет – далее в нашей статье.

Пару слов об устройстве насоса

Конструкция помпы весьма примитивна на первый взгляд. Водяной насос состоит всего из нескольких элементов – корпуса и рабочего колеса, которое размещено на валу со шкивом. Корпус элемента делается из алюминия или же стали. В нем есть специальные каналы, которые отводят и подводят тосол к рабочему колесу. Между блоком цилиндра ДВС и корпусом помпы есть небольшая прокладка. Последняя выполняет уплотняющие функции, предотвращая риск утечки тосола из насоса наружу. Рабочее колесо, или «крыльчатка», является наиболее важным элементом в конструкции помпы. Ее функция заключается в циркуляции жидкости в системе СОД. Устанавливается данная деталь на приводном валу. Последний размещен на подшипниках внутри корпуса помпы. Приводной шкив крепится с противоположной части данного вала.

Как проверить исправность насоса?

Всего существует несколько методов проверки помпы на работоспособность. Самый простой способ приведем ниже. Суть его заключается в том, что нам нужно прогреть ВАЗовский мотор до рабочей температуры (+82-90 градусов Цельсия). После этого следует пережать верхний патрубок радиатора. В случае если помпа рабочая, вы будете ощущать, как пульсирует в патрубке тосол.

Также следует проверить сальник и посмотреть, не течет ли из него жидкость по отверстиям насоса. Для этого нужно снять крышку ремня газораспределительного механизма, после чего визуально определить, вытекает ли тосол сквозь вышеописанные отверстия. Если на них есть характерные отложения (зачастую они имеют коричневый окрас), сальник пришел в неисправность и его следует заменить.

Если вышел из строя подшипник вала помпы, об этом вам будет сигнализировать затяжной звук в передней части подкапотного пространства.

Чтобы удостовериться в том, нужна ли замена помпы, ВАЗ-2114 подвергают детальной диагностике. Она требуется в тех случаях, когда неисправность водяного насоса на глаз определить просто невозможно. В таком случае помпа извлекается наружу. Особое внимание при осмотре следует уделить обратной стороне ротора. Чаще всего его лопасти разрушаются под воздействием ржавчины.

Как меняется водяная помпа ВАЗ 2114-ой «Самары»?

Данная процедура не требует особых знаний и навыков, поэтому справиться с ней может абсолютно любой автомобилист. Стоит отметить, что перед тем, как производится замена помпы, ВАЗ-2114 и его двигатель должны остыть до температуры наружного воздуха. Другими словами, водяной насос меняется только при остывшем ДВС. Итак, что необходимо делать? Для начала обесточиваем бортовую сеть автомобиля путем извлечения отрицательной клеммы из аккумулятора. Затем сливаем старый тосол и снимаем приводные ремни. После этого отсоединяем насос и обращаем внимание на лопасти. Последние не должны содержать трещин и других повреждений. Как дальше производится замена помпы ВАЗ 2114-й «Лады»? Далее удаляем старый герметик и наносим на его место новый. В качестве альтернативы герметику можно установить новое уплотнительное кольцо. Затем устанавливаем новую помпу. Дальнейшая сборка производится в обратной последовательности. На этом вопрос о том, как производится замена помпы ВАЗ 2114-й «Лады», можно считать закрытым.

Проверка правильности установки

После того как мы установили новую помпу на штатное место, следует проверить ее работоспособность. Для этого заливаем в расширительный бак новый тосол и запускаем двигатель. Если работа была сделана качественно, никаких утечек охлаждающей жидкости быть не должно. Кстати, вся вышеописанная инструкция подходит не только для 14-й «Лады», но и для ее предшественников серии ВАЗ 2108…099. Все они имеют схожую конструкцию, поэтому процесс диагностики и замены водяного насоса абсолютно не имеет никаких отличий.

Почему не следует пренебрегать заменой?

Несмотря на столь малые размеры и примитивную конструкцию, помпа играет далеко не самую последнюю роль в жизни автомобиля. Если вовремя не заменить данный элемент, двигатель постоянно будет подвергаться перегреву. А это значительно снижает ресурс его эксплуатации и может привести к выходу из строя ремня ГРМ. Поэтому не следует затягивать с заменой данной детали при ее неисправностях.

Ресурс работы

На автомобилях ВАЗ семейства «Самара» водяная помпа служит в среднем в течение 3-3.5 лет эксплуатации. По истечении этого срока помпа в любой момент может прийти в неисправность. Хотя точный ее ресурс зависит от самого производителя – чем качественнее сделана эта деталь, тем больше она прослужит.

Заключение

Итак, мы выяснили, что собой представляет такая деталь, как водяная помпа (ВАЗ-2114). Какая лучше помпа будет работать на «Ладе», однозначного ответа нет. Однако, судя по отзывам, оптимальным решением будет покупка насоса марки LUZAR.

Замена помпы и ремня ГРМ — журнал За рулем

Чтобы не подорваться на мине, достаточно знать, где она заложена. Давайте поиграем в саперов и выясним, когда действительно нужно менять насосы охлаждающей жидкости и ремни ГРМ на вазовских моторах.

Двигатели отечественной разработки для Грант, Калин, Приор, Вест и Иксреев, за исключением ВАЗ-11183, относятся к категории «втыковых». Что означает — при обрыве ремня газораспределительного механизма поршни встречаются с клапанами. Читай — рвануло и привело мотор к дорогостоящей в ремонте разрухе.

Двигатель ВАЗ-21116

Последствия обрыва ремня ГРМ на восьмиклапанном двигателе ВАЗ-21116. На поршнях отчетливо видны следы от удара клапанов.

Последствия обрыва ремня ГРМ на восьмиклапанном двигателе ВАЗ-21116. На поршнях отчетливо видны следы от удара клапанов.

И ежу ясно: если вовремя менять ремень, натяжные ролики и помпу, то риск получить разруху, уж если и не будет сведен к нулю (поправка на некачественные комплектующие), то станет существенно меньше.

Клапана двигателя ВАЗ-21116

После встречи с поршнями клапаны заметно деформировались (двигатель ВАЗ-21116).

После встречи с поршнями клапаны заметно деформировались (двигатель ВАЗ-21116).

Рядовому потребителю из официальных документов доступны только те, что прилагаются к автомобилю. Что из них следует? Открываем сервисную книжку Гранты. Замена ремня ГРМ — на 75 тыс. километров пробега для 8-клапанного мотора, про ремень 16-клапанного ни слова! Та же ситуация и с Калиной — мне попалась книжка, где об одном двигателе молчок, а на другом только проверяем состояние ремня, но и речи нет о плановой замене. С Приорой еще веселее — встречаются сервисные книжки, где вообще ни слова о механизме газораспределения, зато ремень компрессора кондиционера упоминают чуть ли не в каждом талоне ТО.

С Вестой и Иксреем прогресс налицо — на 45, 75, 105, 135 и 165 тыс. регулируем зазоры в механизме газораспределения. А первый раз планово вспоминаем ремень ГРМ вместе с роликами на 180 тыс. километров пробега! Это для 16-клапанных моторов ВАЗ-21129, 21179 и 8-клапанника Весты ВАЗ-11189. Не могу обойтись без цитаты: «2.11. Заменить ремень ГРМ вместе с роликами. 2.12. Заменить зубчатые шкивы коленчатого вала и распределительного вала (валов). Заменить зубчатый ремень, натяжитель и опорный ролик (для двигателя ВАЗ-11189 8-кл. только натяжитель) привода газораспределительного механизма двигателя. Отрегулировать натяжение зубчатого ремня». Мало того что масло масляное (дважды меняем один и тот же ремень), из всех деталей не вспомнили о самой уязвимой — помпе!

Водяной насос системы охлаждения двигателя

Водяной насос относится к системе охлаждения, но приводится ремнем механизма газораспределения.

Водяной насос относится к системе охлаждения, но приводится ремнем механизма газораспределения.

Материалы по теме

Вот она, мина — водяной насос. Относится к системе охлаждения, но приводится ремнем механизма газораспределения. Если помпа даст клина из-за кончины подшипника, то срежет зубья у ремня, и далее — разруха в моторе. И именно об этой детали «забыли» упомянуть в разделе регламентных работ всех сервисных книжек. Что с ней делать? Потребителю остается только гадать. Ждать кончины от естественного износа на «втыковом» моторе? Глупость. А если менять, то когда? Похоже, мина даже не сам водяной насос, а совершеннейшее к нему пренебрежение во всей официальной для потребителя «литературе» ВАЗа.

Новые вазовские моторы сейчас комплектуют качественными зубчатыми ремнями известных брендов. Верю, если не попадет на него масло — 180 тысяч он выходит. Но неужели разница в комплектующих столь велика, что на 8-клапаннике ВАЗ-11186 для Гранты ремень надо менять на 75-й тысяче, а на его ближайшем родственнике ВАЗ-11189 — на 180-й?

Продолжим исследование. Шкивам и вовсе сносу нет. Подшипник прижимного ролика до 180 тысяч? Допустим, хотя верится с трудом. Только зачем менять все это хозяйство на 180-й тысяче, если расчетный ресурс мотора — 220 тыс. км? Освежить перед кончиной или капремонтом? Не верите — посмотрите на фото, отснятое в цехах, где производят двигатели ВАЗа.

Регламентные работы для двигателей ВАЗа.

Зачем двигателю с расчетным ресурсом 220 тысяч километров пробега ремень с ресурсом 180 тысяч?

Зачем двигателю с расчетным ресурсом 220 тысяч километров пробега ремень с ресурсом 180 тысяч?

Сейчас на новых моторах применяют и корейские помпы, по слухам, более качественные.

Но хоть режьте меня — не выходит ни одна помпа 200 тысяч. Не верю! Мало того, вижу полную неразбериху в сервисных книжках, отсутствие единого подхода к обслуживанию одних и тех же газораспределительных механизмов от модели к модели и, главное, безразличное отношение к потребителю. Не от всех заводчан — от тех, кто отвечает за конкретное направление и убивает бестолковыми бумажками работу других создателей автомобилей Волжского автозавода. Но коли заряд заложен, а специалисты не помогли, значит, разминировать будем сами.

Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179

Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179. Такой служит долго, но и его когда-то надо менять.

Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179. Такой служит долго, но и его когда-то надо менять.

Материалы по теме

Владелец любой пожилой иномарки с ремнем в приводе ГРМ подтвердит — ремонтники настаивают на том, чтобы при плановой смене ремня заменять и помпу, и прижимные ролики с подшипниками в сборе.

И детали эти зачастую продаются комплектом. Причем со скидкой — весь набор дешевле, чем ремень, ролики, помпа в отдельности.

Не хочу лишний раз убеждать, что скупой платит дважды, но с годами пришел к выводу — западные производители вписывают в регламент смену ремня не из-за ремня как такового, а из-за помпы и подшипников натяжителей. Просто нужен повод для надежности сменить весь комплект деталей, связанный с приводом распредвала, и они его нашли.

Предлагаю так же действовать и с нашими двигателями. Почему? Формально на каждом ТО надо бы снять крышку и осмотреть ремень ГРМ и водяной насос. Надрыв ремня увидеть можно, подтек на помпе — тоже. И в том, и в другом случае деталь меняют не затягивая. Но это неисправность. А если все внешне нормально, идеальный вариант — включить профилактическую замену в регламент.

Ремень ГРМ

Зубчатые ремни, что сейчас используют на ВАЗе, способны пережить не один водяной насос, но лучше менять детали комплектом.

Зубчатые ремни, что сейчас используют на ВАЗе, способны пережить не один водяной насос, но лучше менять детали комплектом.

Как бы действовал сам, не имея четких указаний в сервисной книжке? И на 8-клапанном, и на 16-клапанном моторе менял бы как минимум помпу, а лучше и ремень, и натяжитель в промежутке между 60-й и 70-й тысячей километров пробега. По сроку, если пробеги небольшие, на шестой год эксплуатации.

Замена модуля топливного насоса в сборе на ВАЗ 2114 и 2115

Замена бензонасоса на автомобилях ВАЗ 2113, 2114 и 2115 производится крайне редко, и происходит это по следующим причинам:

  • отказ самого бензонасоса
  • поломка корпуса детали — повреждение штуцеров или контактов
  • низкое давление в топливной системе

Для замены бензонасоса на ВАЗ 2114 и 2115 понадобится следующий инструмент:

  1. Головка 10 мм
  2. Удлинитель
  3. Трещотка или рукоятка
  4. Крестовая отвертка

Как снять блок топливного насоса в сборе

На всех переднеприводных автомобилях ВАЗ топливный насос находится в бензобаке. Добраться до него можно следующим образом. Поднимаем нижнюю часть заднего ряда сидений, а под ней находим специальный люк. Под ним находится бензонасос, и все это после откручивания и снятия люка выглядит так:

Сразу отметим, что в данном случае пример ремонта показан на 1,6-литровом двигателе. На авто с 1,5 — устройство бензонасоса немного другое — трубки металлические и закреплены на резьбе.

  1. Первым делом поднимаем защелку фиксатора колодки и отсоединяем ее от крышки модуля.

2. Затем необходимо отсоединить топливные шланги. Для этого немного поверните их, чтобы кнопки можно было нажимать с двух сторон.

3. Одновременно с нажатием этих фиксирующих кнопок потяните шланг в сторону, чтобы снять его с фитинга.

4. Проделайте ту же процедуру со вторым шлангом.

5. Перед тем, как начать откручивать гайки крепления насоса, рекомендуется сначала удалить пыль и грязь в непосредственной близости от зажимного кольца. После этого уже откручиваем все гайки крепления:

6. Когда это будет сделано, можно снять металлическое кольцо как показано на фото ниже.

7. Затем отверткой или усилием рук поддеваем уплотнительную резинку, которая насаживается на шпильки крепления бензонасоса.

8. Теперь вы можете снять весь модуль в сборе, как показано на фото ниже, наклонив его в конце, чтобы поплавок датчика уровня топлива не цеплялся за бак:

Если есть Необходимо заменить «личинку» самого бензонасоса, снимаем и устанавливаем в обратном порядке.Хотя, есть много владельцев, которые меняют всю сборку в сборе. Цена бензонасоса на ВАЗ 2113, 2114 и 2115 колеблется от 3000 до 4000 рублей. Если вам нужно купить саму помпу, то ее цена будет в районе 1500 рублей.

АНАЛОГИЧНЫЕ ИЗДЕЛИЯ

Принцип действия, устройство, схема и типовые поломки

В современных автомобилях, и ВАЗ-2114 так и есть, вместо системы питания карбюратора устанавливается инжектор. Также машина оснащена современным инжекторным двигателем.Еще одно важное устройство в системе питания автомобиля ВАЗ-2114 — бензонасос. Этот насос находится в топливном баке. Основная задача этого оборудования — создание рабочего давления в энергосистеме. Оно может достигать 8 атмосфер, но чаще всего топливо перекачивается при давлении 300-400 кПа. Что касается производительности, то эта техника может перекачивать до 80 литров топлива в час.

Как и все другие системы в автомобиле ВАЗ-2114, бензонасос может выйти из строя.

Что касается срока службы, то он может значительно варьироваться, так как от него сильно зависит качество топлива.Рассмотрим его устройство, принцип работы, а также типовые неисправности и способы ремонта и замены.

Как устроена топливная система ВАЗ-2114

В систему питания входят топливный модуль, магистраль, а также фильтры и форсунки. В состав топливного модуля входит сам насос, датчики уровня, поплавок, а также решетки топливного фильтра первичной очистки.

Решетка бензонасоса ВАЗ-2114 расположена во всасывающем патрубке. Он имеет мелкоячеистую структуру, за счет чего задерживает крупные загрязнения, которые могут повредить детали насоса и системы питания.

Конструкция бензонасоса

Что касается самого элемента, то он мембранного типа. Принцип его работы основан на электроприводе. Электродвигатель получает питание от сети автомобиля. Главный компонент — специальная мембрана, которая может совершать возвратно-поступательные движения во время работы мотора.

Монтаж мембранной системы или гидравлического нагнетателя обязательно должен иметь в конструкции предохранительный клапан, который служит для сброса давления. Также на выходе из устройства находится обратный клапан.Это необходимо для того, чтобы топливо не попало из системы питания в бак. Кроме того, он поддерживает давление в системе при выключенном насосе.

Что касается принципа действия механических гидронагнетателей, то они делятся на центробежные и объемные насосы. Первый может быть турбинного типа, где рабочая часть похожа на крыльчатку с огромным количеством лопастей.

Второй может быть шестеренчатого или роликового.

В автомобиле ВАЗ-2114 бензонасос постоянно промывается легковоспламеняющейся жидкостью, даже если в баке мало топлива.Такая конструкция используется для обеспечения охлаждения электродвигателя, поскольку в процессе работы он сильно нагревается.

Принцип работы

Итак, бензонасос ВАЗ-2114 инжектор — это не что иное, как небольшой электродвигатель, осуществляющий подкачку топлива и создание необходимого уровня давления в топливной рампе и топливной системе.

В момент включения зажигания с ЭБУ приходит сигнал на этот элемент. Затем на устройство подается электрический ток.Первые несколько секунд мотор вращается (это необходимо для создания необходимого рабочего давления). Интересно, что если в течение двух-трех секунд бортовой компьютер не получает никаких данных от помпы, он отключает электродвигатель. Это сделано для обеспечения безопасности.

Вы можете услышать, как работает топливный насос в первые несколько секунд после запуска двигателя.

Итак, по трубке топливо всасывается прямо в насос, а затем выводится через односторонний клапан. Затем газ проходит через фильтр, а затем в двигатель.Так работает бензонасос ВАЗ-2114. Схема довольно простая. Электродвигатель топливного насоса запустится только при работающем двигателе автомобиля.

Типичные неисправности, их признаки

ВАЗ-2114 — особенный автомобиль, покупка которого не требует больших бюджетов. Также недорого обойдется хозяину и сервис. И даже если обслуживание некоторых иномарок дешевле, то запчасти на ВАЗ быстрее и проще найти в любых магазинах, даже в самых отдаленных районах.Распространенная проблема в автомобиле ВАЗ-2114 — бензонасос. Он не качает топливо.

Вот, например, типичная ситуация — заглох двигателя. Когда пытаешься завести машину, она либо вообще не заводится, либо заводится и даже едет, но через пару метров снова глохнет. После проверки АКБ остается только бензонасос. Рассмотрим наиболее типичные неисправности этого узла и узнаем, как устранить поломку.

Признаки поломки

Первый признак, говорящий о том, что помпа не работает, — это банальный отказ двигателя от запуска.

Естественно, если моторчик не работает, может случиться что угодно, но чаще всего после проверки свечей и ЭБУ помпа все равно неисправна.

Еще один момент — давление в топливной системе. Когда прибор будет в порядке, то в багажнике будет 3,2 бара. На топливной рампе на 1,5-литровом двигателе уровень давления будет от 285 до 325 кПа, на 1,6-литровом — от 375 до 390 кПа.

Также часто бывает, что помпа не принимает сигнал после включения зажигания.Обычно водитель слышит небольшую вибрацию, что говорит о нормально работающем устройстве, но в этом случае вибрации нет. Самая частая проблема здесь — это проводка. Двигатель может дёргаться еще до запуска или просто на малых оборотах. Сам насос или сетка фильтра грубой очистки здесь не работают.

Все эти проблемы можно исправить. Не стоит сразу бежать в ближайший магазин. Замена бензонасоса ВАЗ-2114 обойдется от 2000 рублей при покупке целого модуля или 1000 рублей при покупке только насоса.Среди причин также может быть предохранитель, реле, ненадежная масса, электродвигатель, контакты.

Напорная система

Насос, как известно, нужен для создания давления в топливной системе. Чтобы поставить правильный диагноз или вообще исключить насос, необходимо провести замеры давления. Итак, нормальное давление холостого хода составляет 2,6 атмосферы, при включенном зажигании, 3, без трубки регулятора 3.3, с забитым переливом 7. При нажатой педали газа нормальное давление будет 3: 2.5 атм.

Измерения в этих состояниях производятся манометром с небольшим диапазоном. Под капотом находится штуцер, к нему прикреплен манометр.

Если при включении зажигания стрелка манометра около нуля, то регулятор давления сломан. Когда давление на стрелке газа близко к нулю — неисправен бензонасос. Когда он плавно ползет вверх, стоит посмотреть на состояние фильтра бензонасоса ВАЗ-2114.

Жгуты проводов

К устройству идет три провода.Этот положительный шнур соответственно отрицательный и провод датчика уровня топлива. Одна из причин того, что насос отказывается работать — сбой в подаче электроэнергии. После давления стоит проверить контакты.

Можно лампочкой. Он закреплен на проводах и прикреплен к внешнему разъему помпы. После включения зажигания лампочка должна мигать. Если все равно не работает, проверьте внутренние контакты.

Если при проверке внешних контактов лампа не загорелась, то по очереди подключите отрицательный и положительный контакты, которые отключены от насоса, к массе на приборе, а затем к реле бензонасоса ВАЗ-2114.Когда отрицательный контакт подключен к земле и мигает лампочка, контакт неисправен. В противном случае положительный контакт не работает. Если контакт на реле, а лампа горит, то стоит проверить проводку от помпы к реле.

Электромотор

Для проверки понадобится такая же лампочка. Провода закрепляем на одной из клемм мотора и включаем зажигание. Если лампочка горит и гаснет, значит необходимо заменить электродвигатель.

Вес

Если с контактами все в порядке, то следует проверить состояние массы.

Возможно, он ненадежно прикреплен. Крепится в районе ручника, под торпедой. Для осмотра и ремонта снимаем пластиковую деталь под ручным тормозом, снимаем покрытие пола. Затем очистите и прочно подсоедините массу к насосу.

Реле

Где масса, там и реле. В идеальном случае в момент зажигания этот элемент запускает насос через несколько секунд и отключается.Если уровень давления в норме и реле не работает должным образом, то нужно снять переднюю панель, замыкающую звуковые контакты. Со стороны пассажира можно увидеть три устройства. Нижний — реле. Если реле щелкает при повороте ключа, значит, оно работает. В противном случае лучше заменить. Это не дорого.

Предохранитель

Это заключительный этап диагностики.

Для тех, кто не знает, где находится предохранитель бензонасоса ВАЗ-2114, он находится там же, где и реле.Это видно из салона. Лучше всего добраться до него через капюшон.

Итак, под капотом, возле лобового стекла стоит ящик. Его необходимо вскрыть и найти верхний предохранитель. Сила тока 15 А. Также на нем написано, что это для топливной рампы. Если контакт предохранителя полный, значит, он жив. Если контакт неисправен, предохранитель необходимо заменить.

Вот такие типичные неисправности есть у этого узла и таким способом, как описано выше, его можно диагностировать.

p>

Подключение электроусилителя к ВАЗ 2110. Электроусилитель руля на ВАЗ, своими руками установить электроусилитель руля (EUR), нужен ли вам

EUR

Автомобили ВАЗ 2114 поступают в продажу с системами рулевого управления, допускающими установку рулевого колеса с гидроусилителем или электроусилителем. EUR — это устройство, которое обеспечивает более плавное и, что еще более важно, комфортное управление автомобилем за счет небольшого поворота рулевого колеса. Подробнее о том, как установить ЭУР на ВАЗ 2114, вы можете узнать из этого материала.

[Скрыть]

Целесообразность установки

евро

Есть ли смысл ставить «четверку» с гидроусилителем руля (ГУР) или евро? В этом случае однозначного ответа дать нельзя, так как он уникален для каждого автомобилиста. Конечно, с гидроусилителем руля или электроусилителем поворот руля будет проще, что сделает вождение более комфортным. Но есть и другая сторона вопроса — во-первых, это стоимость комплекта ГУР или электроусилителя руля, а также довольно сложный монтаж системы своими руками.В общем, решать вам, но если вы решили установить электроусилитель на свой автомобиль, мы поможем вам с установкой.

Подробное руководство по установке

Итак, если вы решили поставить ВАЗ 2114, то нужно учесть, что придется заменить и саму рулевую колонку. В частности, вместо штатного устройства потребуется поставить колонку с электроприводом, соответственно, наш процесс ремонта начнется с разводки. Вам нужно будет разобраться со всеми разъемами и площадками, потому что вам нужно сделать все красиво, без перекручивания проводов.В колодке есть специальный вывод, который нужно будет разобрать, а затем установить на разъем в жгуте.

Свободный вывод этого разъема устанавливается в месте, где проходила штатная проводка; для этого не требуются специальные ремни или переходники. Вам нужно всего лишь подключить к аккумулятору два кабеля с квадратным сечением. Для обеспечения безопасности этого участка электрической цепи необходимо установить дополнительный предохранительный элемент на 50 ампер.

  • тахометр, показывающий количество оборотов коленчатого вала двигателя;
  • датчик скорости, используемый для индикации скорости транспортного средства;
  • масса, то есть кузов автомобиля;
  • диагностическая К-линия;
  • , а также к контрольной лампе (автор видео об установке узла дома — канал sokur64).

После выполнения этих действий вам потребуется диагностировать наличие сигнала тахометра, а также спидометра.

Если есть сигналы, то дальнейшая процедура установки следующая:

  1. Демонтируется пластиковый кожух на рулевой колонке, где установлены переключатели, а также замок зажигания. Для этого откручиваем все болты, которыми фиксируется защитная планка.
  2. Затем необходимо открутить винт, установленный на рейке, и демонтировать его.На этом этапе вам нужно будет определить, насколько размер сборки, установленной при производстве, отличается от размера, который будет использоваться.
  3. На следующем этапе вал монтируется непосредственно на электроусилитель. После этого сам вал необходимо закрепить на месте установки.
  4. Следующим шагом будет настройка электрической цепи. Два провода необходимо проложить от салона автомобиля к аккумуляторной батарее, как вариант, это можно сделать через левое крыло. Для этого необходимо сначала демонтировать расширительный бачок системы омывателя, а затем, используя самую жесткую и толстую проволоку, протянуть его.Вам нужно попытаться добраться до моторного отсека.
  5. Когда конец провода окажется в моторном отсеке, необходимо прикрепить к нему проводку. Далее оба провода нужно будет вытащить вместе с самим проводом.
  6. Выполнив все эти действия, переходим к одному из основных этапов — подключению электроники электрического усилителя. Под панелью приборов в «четверке» есть специальный красный блок, внутри которого находится оранжевый кабель. Напрямую к этому проводу должен быть подключен контакт ЭУР.Те же действия проделываем с серым проводом.
  7. Затем подключаются силовые концы. Розовый и черный провода подключаются к аккумулятору, розовый — к положительной клемме, черный — к отрицательной. На этом процесс установки завершен. Проверить работоспособность установленной системы и при необходимости отрегулировать устройство.

Фотогалерея «Помощь в установке ЭУР на ВАЗ 2114»

Нюансы регулировки положения руля

В том случае, если вас не устраивает положение руля или его высота, это можно исправить настройкой.Для этого необходимо отшлифовать края индустриального вала до необходимых размеров или установить прокладки между корпусом устройства и пластиной. При внесении регулировок необходимо помнить, что сам ЭУР автоматически отключается, когда скорость автомобиля превышает 50 км / ч.

Цена вопроса

Стоимость электроусилителя руля для автомобиля ВАЗ 2114 может отличаться в зависимости от магазина, в котором он приобретается, а также региона страны.В среднем цена на комплектацию системы колеблется в районе 22-24 тысяч рублей. В Интернете можно поискать магазины, где по акциям продается набор евро — со скидкой у продавца можно приобрести узел за 20 тысяч рублей.

Видео «Демонстрация работы ЭУР в автомобиле ВАЗ 2114»

На видео ниже вы можете увидеть, как работает самоустанавливающийся электроусилитель руля на автомобиле ВАЗ 2114 (автор видео Роман Оськин) .

Не каждый владелец ВАЗ десятого семейства знает, что на этот автомобиль можно установить электроусилитель руля от Лада Приора. В этой статье вы можете пройти подробный курс по установке ЭУР на свой автомобиль десятого семейства. Сегодня существует два типа рулевого управления с гидроусилителем: гидроусилитель руля (гидроусилитель руля) и гидроусилитель руля (электроусилитель руля). Электрический усилитель имеет гораздо большие преимущества, чем его аналог гидроусилителя. Первое и, наверное, главное преимущество — ЭУР требует гораздо меньше внимания к себе, так как в нем нет таких расходных материалов, как масло или другая жидкость.который заливается в гидроусилитель руля. ЭУР намного проще гидроусилителя. ГУР представляет собой совокупность сложных механизмов.
Итак, приступим к установке. Для работы нам понадобятся следующие материалы и инструменты:

1. Непосредственно

евро 2. Ножевой вал
3. Пластина
4. Провода
5. Руль и кожух из калины.

Ориентировочная цена вопроса 15 000 рублей, что по нашим московским меркам довольно много.Но сколько удовольствия получил взамен потраченных денег. В моем случае все необходимые запчасти заказывались прямо с автозавода, все было намного дешевле. На фото показаны колодки. Здесь мы видим, что никаких поворотов делать не стоит, все равно все нормально. Снял с колодки штатную клемму и перенес на колодку, расположенную на жгуте. Затем я установил свободный вывод от жгута в том месте, где был запитан штатный провод, идущий от штатного блока.Произошел некий обмен проводами, просто теперь по жгутам будет идти обычный провод. Провод от блоков имеет номинал 50А.

Теперь снимаем кожух рулевого вала, все переключатели, а также замок зажигания. Затем откручиваем болт крепления рулевой рейки, после чего снимаем непосредственно рейку.

Сравниваем вал от десятки с валом приоров. Подгоняем пластину по месту.

Ставим усилитель на будущее место и понимаем, что вал маловат, так что на рейку он помещается примерно на миллиметр.Придется поработать и подогнать все под нужный размер. Шток десятичный вал полый, поэтому придется переделывать пластину и вал от приоры.

В этом месте поменяли вал от приоры. Просверливаем пластину. Это сделано для того, чтобы евро можно было толкнуть немного глубже. Ставим усилитель и смотрим что получилось. Вал залез на рельс, но не до конца, поэтому теперь болт крепления рельса не вставляется. Зажимаем все крепко болтом поменьше.

Ставим переключатели на место и приступаем к работе с разводкой.

Протягиваем два провода через блок предохранителей. Эти провода будут проводить электричество непосредственно от аккумулятора, поэтому нет необходимости проводить какие-либо левые процедуры.

Теперь подключаем ЭУР проводку. Подключаем, пробуем крутить. В моем случае ЭУР не работал. Я начал ругаться, но потом вспомнил, что аккум отключился. Подключил клеммы, сел в машину, покрутил, эврика, руль одним пальцем крутится.

Я так горжусь собой. Все готово, осталось только поставить все на место. Собираем все переключатели, ставим на место крышку, закрывающую рулевой вал и едем на здоровье. Как я уже сказал, цена вопроса около 15000 рублей, но сейчас не жалею, что сделал это устройство на своей машинке. Всем до свидания.

Руль автомобиля — главный орган управления автомобилиста. Мастерство вождения зависит от умения крутить руль.
Сегодня автомобильный рынок заполнен множеством различных моделей разного класса: от минивэнов до тяжелых грузовиков. Возможно, это было причиной создания ЭУР.
Примечательно, что электроусилитель руля на ВАЗ 2110 позволяет значительно повысить удобство и экономичность руля. На ВАЗ 2110 установка электроусилителя руля — актуальное и востребованное дело в последнее время.

Функциональное и техническое описание электроусилителя руля

С практической точки зрения электроусилитель руля — это элемент повышения удобства и эффективности вождения.Впервые электрический усилитель руля был эффективно внедрен в 1990 году японским автомобильным концерном Toyota.
И уже в первые годы практического применения электроусилитель руля доказал свою высокую практическую эффективность по сравнению с гидроусилителем, в частности:

  • может работать даже при выключенном двигателе;
  • Наблюдается значительная экономия
  • ;
  • заметна лучшая управляемость за счет повышенной скорости отклика;
  • высокий уровень надежности вождения;
  • высокая безопасность в повседневном использовании.

А теперь познакомимся с основными техническими особенностями устройства и функционирования электроусилителя руля:

  • устройство представлено одним цельным блоком;
  • находится прямо под капотом;
  • — шестеренчатый насос в сочетании с электродвигателем;

Примечание.
Шестеренчатый насос, в отличие от пластинчатого, работает не за счет топливного двигателя автомобиля, а за счет собственного электронного двигателя.Это, в свою очередь, позволяет значительно сэкономить на расходе бензина.

  • с высокотехнологичным блоком управления;
  • также содержит силовой цилиндр;
  • имеет резервуар для жидкости и электронный клапан и т. Д.

Отличие от гидроусилителя

В целом работа электрически и практически аналогична, однако имеет несколько существенных отличий. В частности, электроусилитель в своем составе дополнительно содержит электронную составляющую, которая представлена ​​вентилем и электронным блоком.
С практической точки зрения эта система функционирует следующим образом:

    Встроенные датчики движения
  • контролируют скорость транспортного средства, а также отслеживают его траекторию и исправность;
  • после сбора данные передаются для обработки в специализированный электронный блок управления;
  • после этого искусственный интеллект автомобильной системы автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
  • давление масла регулируется исключительно положением клапана, который может быть закрыт или открыт;
  • чем выше скорость автомобиля, тем интенсивнее открывается клапан;
  • с увеличением скорости жесткость рулевого управления будет увеличиваться параллельно, что в свою очередь значительно повысит степень устойчивости при движении.

Примечание. Из-за отсутствия затрат на бензин в эксплуатации использование электроусилителя — чрезвычайно выгодный шаг.

Основные практические недостатки электрического усилителя

Те, кто устанавливал электроусилитель руля на ВАЗ 2109, не учли следующее:

  • меньшее усилие рулевого управления, что сказывается на его мягкости использования;
  • малая генерирующая мощность электродвигателя;
  • электрогенератор содержит недостаточную мощность;
  • подходит и может устанавливаться только на легковые автомобили.

Примечание. Совершенно не подходит для внедорожников и грузовиков.

  • Основным недостатком реле является недостаточно выраженная информативность.

Основные преимущества электроусилителя руля по сравнению с гидроусилителем:

  • простота сборки, во многом благодаря креативности инженера;
  • долгий срок службы;
  • невысокая стоимость, что в свою очередь положительно сказывается на финансах;
  • настройки простые и понятные, главное, что вам не нужно читать инструкцию по эксплуатации, чтобы понять их;
  • для запуска системы достаточно поменять электронную систему управления.

Практическое описание установки электроусилителя

Электроусилитель руля состоит из:

  • — силовой агрегат, представляющий собой электрическую машину синхронного типа;
  • Контроллер управления
  • ;
  • Вал рулевой
  • ;
  • Блок управления
  • ;
  • Механизм
  • с рычагом и шестеренкой;
  • карданный промежуточный вал;
  • комплект проводов на индивидуальный усилитель;
  • диагностических колодок;
  • светодиод, сигнализирующий о правильной работе электроусилителя рулевого управления;
  • хомутов и различных креплений.

Примечание. Приобретая электродвигатель, очень важно убедиться в наличии всех необходимых комплектующих.

Сам алгоритм установки

Итак:

  • для начала нужно поставить автомобиль на ручной тормоз и выключить системы зажигания;
  • отключить питание от АКБ;
  • при помощи верстака необходимо соединить промежуточный вал карданного типа с электроусилителем;

Примечание.Соединять кардан и электроусилитель нужно очень осторожно, иначе можно повредить узловой шарнир.

  • после чего необходимо подтянуть соединения через гайку;
  • итак, сначала нужно вытащить заглушку руля;
  • затем откручиваем гайку крепления рулевого колеса, после чего снимаем само рулевое колесо;
  • теперь пора открутить винты крышек рулевого вала, после чего необходимо снять саму крышку;

  • отсоединить панели и накладки жгута от двухрычажного переключателя;
  • снимаем сам выключатель;
  • откручиваем болт крепления промежуточного конца нижнего рулевого вала;
  • откручиваем две гайки крепления рулевого башмака и кронштейна рулевого управления;
  • после этого необходимо снять блок с промежуточным валом в сборе;

Примечание.При сборке необходимо срезать заводские крышки. Для этого можно использовать долото и молоток.

  • освободить валы от рулевой рейки вместе с их шлицевым соединением.

Примечание. Чтобы облегчить процесс, вы можете использовать долото и молоток, чтобы развернуть шток промежуточного вала.

  • после этого нужно легким движением руки снять рулевую колонку.

Примечание.Прежде чем приступить к установке электроусилителя руля, необходимо вывести из строя штатный выключатель зажигания.

  • первостепенное значение имеет установка промежуточного вала гребного типа на шлицевую часть вала червячной рейки;
  • на червяках расположена проточка, которой нужно состыковать промежуточный вал;
  • затяните стяжной болт;

  • просверлить два отверстия рулевой колонки в месте крепления электроусилителя;
  • то изнутри нужно вставить гайку и через гайку и гайку затянуть поочередно каждым из болтов;

Примечания.Для более надежной приставки обязательно использовать гровер.

  • плотно затяните все крепления;
  • выполнить проводку, предварительно сняв бачок омывателя для повышения степени удобства;
  • открыть блок предохранителей и пропустить силовые кабели через технологическое отверстие;
  • , то силовые кабели необходимо вывести в моторный отсек и соединить с выводами аккумуляторной батареи;

Примечание. Розовый провод — это положительный контакт, бежевый провод — нейтральный и подключается ко всей массе автомобиля.

  • индивидуальный предохранитель должен быть помещен в специальный блок предохранителей;
  • подключить провод светодиода к штекеру усилителя;

Примечание. Главное, не просто очень внимательно изучить инструкцию, а понимать ее целиком во всех нюансах.

  • затем протянуть проводку от электроусилителя к комбинации приборов;
  • то нужно повернуть руль, сделав два-три полных оборота в разные стороны и, если гудения нет, выполнить сборку в порядке, обратном разборке.

Инструкция по установке электроусилителя своими руками очень сложная, поэтому ее нужно прочитать как можно внимательнее и обязательно зафиксировать сам процесс визуально с помощью видео и фото материалов. Стоимость установки электроусилителя своими руками невелика, однако сама процедура очень сложная, в связи с чем рекомендуется воспользоваться услугами автосервиса.

Автомобили ВАЗ 2110 оснащены электроусилителем руля, что безумно радует водителей.Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю чувствовать себя более уверенно на дороге.

Кроме того, водителю не нужно прикладывать много усилий к рулевому колесу, что позволяет совершать длительные поездки, не чувствуя усталости.

Электроусилитель руля на автомобили ВАЗ 2110 при необходимости можно установить самостоятельно, но для этого нужно разбираться в устройстве.

История

Еще в 2002 году инженеры Новосибирского технического университета разработали этот ставший столь популярным электроусилитель руля.После того, как были пройдены все этапы создания устройства, устройство несколько лет проходило испытания на заводе ВАЗ.

Российские производители сделали все, чтобы обеспечить надежное и качественное преимущество агрегата перед аналогичными приборами зарубежного производства. В усилителе используется переменный ток для обеспечения надежности и долговечности.

Но главным для наших драйверов была приемлемая стоимость этого блока, намного ниже, чем у западных комплектующих. Кроме того, электроусилитель может стать надежным защитником от кражи.Поскольку для отечественных брендов придумали электрические усилители, их производят, соответственно, в России, на Бердском электромеханическом заводе, ставшем дочерним предприятием ВАЗа.

Сам электроусилитель руля впервые был изобретен и внедрен еще в 1990 году в Японии на заводах концерна Toyota. Первые преимущества устройства, которые он продемонстрировал, характеризовались следующими показателями:

  • Устройство работает даже при неработающем двигателе;
  • Во время работы компонентов может наблюдаться значительная экономия топлива в течение определенного периода времени;
  • Значительно улучшены все показатели управляемости;
  • Надежность управления достигает больших высот;
  • Создает хорошие условия безопасности для постоянной езды.

Отличия от гидроусилителя

Необходимо понимать, что гидроусилитель руля — это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя, какое из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие индикаторы, но электрический усилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, а его работоспособность характеризуется следующими показателями:

  • Датчики электронного блока постоянно контролируют показатели скорости движения, считывают его траекторию и контролируют состояние рабочего компоненты;
  • После того, как данные собраны, они передаются в специальный электронный блок управления, где и обрабатываются;
  • Искусственный интеллект системы управления автоматически изменяет параметры главного цилиндра;
  • Уровень давления масла регулируется только положением клапана, он может быть как открытым, так и закрытым;
  • Чем больше скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
  • В процессе увеличения скорости параллельно увеличивается и жесткость рулевого управления, а это, в свою очередь, увеличивает степень безопасности и устойчивости при движении ВАЗ 2110;
  • Кроме того, наличие топлива не влияет на работу электроусилителя, не влияет на его расход.

Принцип действия

Работа ЭМУРУ, то есть электромеханического усилителя руля, направлена ​​на снижение управляющих усилий водителя. Также устройство предназначено для активного возврата управляемых колес и рулевого колеса в исходное положение после маневра. Меньшее количество поворотов рулевого колеса вернет колеса в исходное положение.

Благодаря устройству автомобиль быстро возвращается к прямолинейному движению, что обеспечивает безопасность движения.

Сам блок представляет собой модульную конструкцию, встроенную в рулевую колонку.

Модуль состоит из двух основных компонентов:

  • Блок питания — электрическое устройство синхронного характера;
  • Контроллер типа управления.

Установка электроусилителя особенно актуальна, если владелец ВАЗ 2110 устанавливает на колеса большого диаметра более широкие шины, чем стандартные, заводские. Исключена такая проблема, как «непослушный» руль при электроусилителе, руль слушается водителю даже при легком прикосновении.

Если раньше водителю приходилось постоянно держать руль двумя руками и прикладывать много усилий для его поворота, то теперь все можно делать одним пальцем.

Благодаря этим показателям ВАЗ 2110 считается одним из самых безопасных автомобилей на отечественных дорогах.

Технические характеристики

Как и любой другой модуль в автомобиле, электрический усилитель имеет свои показатели, которые необходимо учитывать. Чтобы было понятно, что это за агрегат, следует привести его технические характеристики:

  • Максимальная компенсация крутящего момента составляет 35 Нм;
  • Потребление тока при среднем Mmax = 35 Нм и частоте вращения рулевого колеса 360 градусов в секунду составляет 50А;
  • Диапазон рабочих температур от — 40 до + 85 градусов Цельсия;
  • Общая масса узла 9.5 килограмм;
  • Двигатель с электронным управлением — реактивный индуктор;
  • Вращение обратимое;
  • Наличие трех фаз;
  • Установлен червячный трехходовой редуктор;
  • Вал червяка изготовлен из стали 40х;
  • Червячное колесо изготовлено из углепластика УПА 6 / 30-2.

Это все характеристики компонента, которые необходимо знать для взаимодействия с ним. Эти показатели особенно актуальны, потому что усилитель — это электрический блок и с ним нужно быть осторожным.

Компонентные преимущества

Электрический руль имеет ряд преимуществ, которые привели к тому, что его устанавливают не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик имеет другие не менее важные показатели:

  • Простота монтажных работ при установке агрегата;
  • Агрегат потребляет относительно небольшое количество электроэнергии;
  • Узел не влияет на экологические характеристики автомобиля;
  • Возможна установка агрегата на другие модели ВАЗ;
  • Параметрические показатели, то есть эффективное уменьшение крутящего момента в соответствии с увеличением скорости автомобиля;
  • В процессе эксплуатации не требуется дополнительного ухода и использования различных специальных материалов;
  • При низких температурах этот вариант усиления рулевого колеса работает лучше.

Единственным недостатком этого устройства является то, что он работает немного слабее, чем такой же гидроусилитель.

Но в случае с отечественными дорогами этого прироста вполне достаточно, чтобы за рулем чувствовать себя комфортно.

Подготовка к установке

Дело в том, что далеко не все автомобили ВАЗ 2110 оснащены этой приятной составляющей, поэтому зачастую водителям приходится устанавливать усилитель самостоятельно. Эта работа не такая сложная, как может показаться на первый взгляд, и при соблюдении определенных правил может выполняться достаточно эффективно.

Кроме того, вы можете купить новый электроусилитель даже через интернет и, немного повозившись в гараже, поставить его в свою десятку. Поскольку стоимость агрегата не так уж и низкая, сэкономить на установке будет приятно и практично.

Для установки электроусилителя на автомобиль ВАЗ необходимо предварительно подготовить некоторые инструменты и запчасти:

  • Руль и кожух;
  • Отвертки различной конфигурации;
  • Линейка;
  • Дрель.

Установка

Никаких масел или других веществ не требуется, так как работа ведется с электричеством, а не с механическими компонентами. После того, как все компоненты подготовлены, следует приступить к непосредственной установке, которая будет проходить в следующей последовательности:

  • Необходимо вытащить штатную клемму из колодки и переместить ее в колодку, расположенную на жгуте проводов;
  • После этого свободный вывод, выходящий из жгута, перемещают в то место, где располагался штатный провод рядом с блоком.Это даст возможность пропустить между жгутами провод стандартного типа. Провод, идущий от блоков, имеет номинал 50 А;
  • Теперь нужно медленно снять крышку рулевого вала, затем снять выключатель зажигания и разъединить выключатели. Делать это нужно медленно, чтобы предотвратить растрескивание кожуха;
  • Аккуратно откручиваем болт, который держит рулевую рейку и тут же снимается рейка;
  • Необходимо измерить длину валов и, если нужно отрегулировать пластину, для этого нужно воспользоваться линейкой и, возможно, даже записать показатели;
  • На освободившееся место устанавливается электроусилитель, для этого необходимо подобрать вал необходимого размера, так как он не помещается на рельсе.Чтобы подогнать вал под нужный размер, пластину и вал перетачивают под валы Приоры. Для этого как нельзя лучше подходят запчасти от ВАЗ «Приора»;
  • После установки вала необходимо просверлить пластину глубже, чем она есть. Сделать это несложно, так как вал представляет собой пустотелую конструкцию;
  • Пластина устанавливается на усилитель и таким образом проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию болтом поменьше;
  • Теперь следует установить переключатели на свои места и приступить к электромонтажу.Для этого из салона через левое крыло вывести два провода прямо на аккумулятор;
  • Далее нужно снять и взять провод. С его помощью необходимо присоединить два выведенных провода. Их нужно прикрепить к концу противоположной проволоки и растянуть оба;
  • Необходимо снять панель приборов и вынуть оттуда красный блок, медленно затянуть проводку в пространство под панелью. Затем возьмите оранжевый провод из красного ящика;
  • Красный ящик должен быть прикреплен к этому проводу и совмещен с проводкой электрического усилителя.В этом случае конец с оголенным выводом проводки усилителя помещается на освободившийся стандартный провод в красном блоке;

Подключаем оранжевый провод к разводке ЭУР, кладем «оголенный» конец провода на место штатного в красной колодке

  • Еще нужно проделать с серым проводом, который тоже выходит из красный блок. Его также необходимо подтянуть на место штатного аналога и закрепить клеммой;
  • Далее нужно перейти к аккумулятору и надежно прикрутить черный провод, то есть МИНУС, к розовому проводу, то есть к ПЛЮСУ;
  • После этого нужно подключить всю проводку электроусилителя руля и завести его или просто скрутить от руки.

Установка электроусилителя завершена, осталось только аккуратно установить все компоненты на свои места.

Для этого нужно переустановить все переключатели и установить кожух и рулевое колесо, которое будет закрывать вал рулевого типа.

Этот материал поможет облегчить демонтаж рулевой рейки:

Fit

Если работы по установке электроусилителя выполняет опытный мастер, который может несколько выходить за рамки предложенной инструкции, то следует сказать о том, как устанавливается электроусилитель на ВАЗ 2110.

После выполнения основных действий из приведенного выше списка можно произвести следующую регулировку:

  • Выровняйте рулевое колесо;
  • Устранить все зазоры и щели между деталями;
  • Установить светодиодный датчик для диагностики электрического усилителя;
  • Немного укоротите кабель питания;
  • При необходимости заменить поврежденные детали и поврежденные детали корпуса.

После этого следует еще раз внимательно осмотреть рулевую систему, сидя в салоне автомобиля.Устранить последние недоработки и натереть полиролью панель и руль. Только после этого можно переходить к дальнейшей эксплуатации станка. Именно соблюдение чистоты и порядка в салоне автомобиля приводит к концентрации водителя за рулем.

Ремонт

Завод-изготовитель АвтоВАЗ не предусматривает ремонт электроусилителя руля, только полную замену в сборе. Поэтому все ремонтные действия владелец автомобиля проводит на свой страх и риск.

Всегда нужно помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками может привести к аварии!

Цена на электроусилитель руля ВАЗ 2110 и комплектующие следующая:

  • новый электроусилитель стоит в среднем от 13000 до 18000 рублей, можно заказать в интернет-магазинах с доставкой почтой в любой регион России или напрямую. с завода;
  • А б / у электроусилитель стоит от 2000 до 6000 руб, в зависимости от состояния, стоит посмотреть на местных досках объявлений, авито.ru и др.

Комплектующие для установки также могут продаваться отдельно:

  • вал рулевой для установки электроусилителя руля — цена около 1000 рублей;
  • кронштейн для установки электроусилителя руля — цена около 1000 рублей;
  • жгут проводов для подключения ЭУР — стоимость около 1500 рублей;
  • имитация электронного датчика скорости (для карбюраторных двигателей) — около 1500 руб.

Мощность

Из приведенной выше информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, которые сделали его популярным.В процессе эксплуатации этот компонент не требует вмешательства или дополнительных материалов.

Рулевое управление с электроусилителем не требует обслуживания или регулировки. Он отлично показывает себя в морозных российских условиях и его работа в этом плане никак не меняется.

Нет необходимости предварительно прогревать автомобиль перед поездкой, а это значит, что водитель быстрее отправится в путь.

Но наряду с этим у устройства есть и недостатки, хотя в случае с ВАЗ 2110 это не бросается в глаза.У каждого водителя есть возможность самостоятельно решить, какой усилитель ему больше подходит, тем более что электрический усилитель можно установить самостоятельно.

Если есть желание сделать езду на ВАЗ 2110 безопасной и комфортной, то следует отдать предпочтение электроусилителю.

Электроусилитель руля или просто ЭУР заменяет своего распространенного соперника, а именно гидроусилитель руля (ГУР). Этому способствует развитие технологий, развитие электроники, а также установка улучшенных систем помощи водителю (например, автоматической парковки).Также электрический аналог позволяет немного сэкономить топливо. Сейчас существует как минимум 4 базовых конструкции этого типа. НО! Многие производители не спешат переходить с гидро на электро. Но почему? Так ли он идеален, как работает — устроен ЭУР, как надо его эксплуатировать, чтобы не угробить. Сегодня мы поговорим об этом с вами, как обычно будет видеоверсия. Так что читаем и смотрим …

Во-первых, небольшое определение.

EUR (электроусилитель руля) — электромеханическая система, позволяющая уменьшить усилие рулевого управления, прилагаемое к рулю.

В самом начале хочу сказать, что эта статья не будет о сравнении, у меня уже есть такая статья (хотя некоторые моменты все же пропущу).

О компании EGUR

Еще одна полезная информация, и снова в начале статьи многие путают электроусилитель с так называемым EGUR — электроусилителем руля. Но это крайне неверно. EGUR — это просто улучшенный гидроусилитель, с той лишь разницей, что в обычном гидроусилителе руля используется ременная передача от коленчатого вала двигателя, которая раскручивает насос для нагнетания давления в системе, то есть механической трансмиссии.У EGUR такой трансмиссии нет, она никак не связана с коленчатым валом, а сверху находится электродвигатель, который питается от бортовой системы и нагнетает давление.

Фактически, ремень и механический насос были заменены проводами и электронасосом, отсюда и приставка «Е» — электрический.

Как работает электроусилитель руля?

Нет ни масла, ни какой-либо другой жидкости, по сути это обычная рулевая рейка (вообще без усилителя), к которой на том или ином валу установлен электродвигатель, выполняющий роль усилителя.Особых дизайнов:

  • При установке на рулевом валу, то есть размещается в салоне автомобиля и усиливает вал водителя, непосредственно от рулевого колеса
  • Когда мотор установлен на валу рейки и усиливает ее

Основные детали (саму рейку и рулевой вал брать не буду, так с ними все понятно)

  • Электродвигатель. Современный бесщеточный
  • Сервопривод. Также различается по типам, об этом чуть ниже
  • Датчик крутящего момента.Основной датчик системы обычно устанавливается на торсион, который помещается в прорезь рулевого вала. На концах торсиона находятся две разные части датчика. Он может быть как оптическим, так и магнитным.
  • Датчик рулевого колеса
  • Блок управления
  • ДОПОЛНИТЕЛЬНО — можно установить датчик скорости вращения рулевого колеса

При повороте руля начинает крутиться торсион, чем больше поворачиваем руль, тем больше он поворачивается.Приложенная сила оценивается по величине изменения частей положения датчика.

Еще одно измерение делает датчик поворота рулевого колеса, он «видит» насколько отклонилось рулевое колесо. Оба этих показания отправляются в блок управления EURA, и он уже взаимодействует с ним. Также ЭБУ получает такие важные параметры:

  • Скорость автомобиля по датчикам АБС
  • Обороты двигателя от датчика двигателя

После этого на основе всех данных ЭБУ рассчитывает необходимое усилие (усилие) на рулевом колесе и подает на электродвигатель мощность нужной полярности и величины.Сам электродвигатель начинает вращать либо рулевой вал, либо перемещать вал самой рейки.

Основные виды строительства ЕВРА
  • Встраивается в рулевой вал (колонку). Если рассматривать саму рейку, то это обычная рулевая рейка, без каких-либо изменений. Сам двигатель расположен в салоне и расположен на валу, встроенном в рулевую колонку, это самая дешевая конструкция из всех электрических типов.Поэтому его так массово устанавливают на бюджетных моделях автомобилей, в том числе на многих ВАЗах. Из положительных моментов можно отметить не только цену и простую конструкцию стойки, но и то, что электрическая часть находится в салоне, а значит, он менее подвержен перепадам температур и влажности (снегу) из-под колес, что есть, живучесть повышена. К недостаткам можно отнести то, что в системе поставлено червячное соединение, из-за этого увеличиваются потери на трение, снижается информативность руля.То есть инерция + трение, датчики настроить невозможно! Это «бросается в глаза», особенно для тех водителей, которые переехали из ГУРА.

Положительные стороны и возможности использования

Плюсов у электроусилителя много, мне кажется, скоро почти все производители перейдут на этот тип, полностью отказавшись от гидравлики. А теперь по пунктам:

  • Рентабельность.Электроусилитель экономит от 0,5 до 0,8 литра на 100 км. Он не связан с двигателем жестким ремнем и поэтому не получает от него мощность, а потребляет только при необходимости. Например, на холостом ходу он вообще не работает, при этом гидроусилитель руля постоянно подключен к коленвалу.
  • Надежность. Здесь он выше, особенно если электродвигатель расположен в салоне автомобиля. Ни шлангов, ни жидкостей, ни других деталей.
  • Сервис. Здесь он практически не нужен! Не нужно менять после определенного пробега для восстановления работоспособности.
  • Тишина работы. Если в ГУР попал воздух, то с ЕВРОМ такое вряд ли случится. ДА и рабочий агрегат намного тише.
  • Стоимость узла. Если брать его в целом, особенно первого типа, то он ниже, чем у гидравлического аналога, однако ремонт часто намного выше, потому что датчики или элементы меняются целиком.
  • Программируемая работа. Если нельзя просто выключить гидроусилитель руля, то это легко может произойти с EUROM, и это можно запрограммировать.Например, на малых скоростях нам нужно много усилий на рулевом колесе, но когда мы набираем скорость, нам не нужно много усилий, ведь рулевое колесо так хорошо управляется. Здесь электроусилитель можно выключить программно, опять же экономя топливо. ДА, и во многих машинах есть кнопка принудительного выключения, это опять же плюс.

Если взять возможности, которые он дает, то они почти безграничны. Уже сейчас действуют такие системы, как стабилизация автомобиля при резком объезде препятствий, удержание в полосе движения и помощь при парковке.Следует отметить, что EUR — это шаг к автоматически пилотируемым автомобилям.

Моменты отрицательные

Они тоже есть и, в принципе, я их в этой статье перечислил, но сейчас немного повторюсь:

  • Низкое содержание информации о рулевом колесе (гидравлика, пока)
  • Электрические отказы в настройках. Датчик (руль или вал) может съехать и, например, на стоянке, крутить колеса в сторону, при этом должен держать прямо.К тому же выровнять колеса довольно сложно.
  • Нарушения движения. Ранние версии имели аварии из-за блокировки или сбоев EURA
  • Электрический компонент. Как правило, его не ремонтируют, а часто меняют, ПОТОМУ ЧТО ОТ ЭТОГО ЗАВИСИТ ВАША БЕЗОПАСНОСТЬ. То есть не стоит «перепаять» датчик положения руля или вала, потому что можно выставить неверные параметры в схеме. Лучше поменять. Также двигатель полностью меняется при выходе из строя, что недешево.
  • Ремонт нужен не всегда. Часто от большого пробега или от засорения нужно просто откалибровать датчики, вы сами этого не сделаете, опять же, нужно ехать на СТО. А если его нет в чистом виде, можно вменять в ремонт.

Как сделать принудительное включение вентилятора на ваз. Принудительный запуск вентилятора на ноутбуке. Почему не работает электровентилятор

Наверное, многие заметили, что температура включения вентилятора на двигателях ВАЗ 2110-2112 последнего поколения (100-105 С) завышена до нормальной рабочей температуры двигателя (85-90 С).

В первую очередь, это введение связано с борьбой производителя за более чистый выхлоп из трубы вашего автомобиля (требования современных стандартов евро 3 и выше). При заданной температуре более полное сгорание топлива и его компонентов.

Но следует отметить, что, как всегда, эта положительная сторона для одного аспекта приносит что-то отрицательное для другого. Так, при небольшом, но все же перегреве двигателя и головки в металле происходят необратимые физико-химические процессы, что в конечном итоге сказывается на общей итоговой работе моточасов силового агрегата… Помимо того, что в случае выхода из строя электрических компонентов, влияющих на включение вентилятора, время заметить это при завышенной температуре стандартного включения 105 C до перегрева 125 C будет очень много. меньше, чем от нормальной работы до перегрева.

Для более равномерной и контролируемой работы двигателя предлагается включить вентилятор по параллельной схеме. К одному из контактов вентилятора всегда подключается положительный контакт, а для второго отрицательного контакта предлагается параллельное соединение с переключателем согласно рис.1.

Рисунок 1 Принципиальная электрическая схема подключения вентилятора радиатора ВАЗ 2110 2111 2112

Рисунок 2 Место подключения проводов в моторном отсеке для включения вентилятора радиатора ВАЗ 21102

Рисунок 3 Альтернативное место установки выключателя вентилятора радиатора ВАЗ 2110 2111 2112

После реализации этого решения остается только упомянуть дополнительные функции контроля рабочей температуры силового агрегата со всеми последующими положительными аргументами, приведенными выше.

PS Многие, в силу преобладающих консервативных взглядов, могут подумать, что на электрической схеме требуется реле для включения охлаждающего вентилятора. Я против слишком многого и могу сказать, что для работы схемы достаточно мощного переключателя, рассчитанного на ток не менее 20 А на 12 Вольт, то есть 240 Вт (в продаже такие переключатели — например, 220 Вольт 16 А, как на рисунке 3, то есть 3520 Вт) Эта схема уже 3 года успешно работает на автомобиле ВАЗ 21102 2001 года выпуска.Кроме того, следует отметить, что этот метод не является заменой стандартной работы вентилятора радиатора в автомобиле и предназначен только как альтернативное решение для работы двигателя при более низких температурах, контролируемых непосредственно водителем.

В любом случае при перегреве двигателя, даже если вы реализовали описанный выше принцип, все же проверьте систему охлаждения и убедитесь в ее полной исправности.

Экстренные действия при перегреве системы охлаждения двигателя во время движения.

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но облака пара не выходят из-под капота, включить максимальный режим обогрева салона. Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите сигнализацию, выжмите педаль сцепления и по инерции автомобиля постарайтесь осторожно подъехать к краю проезжей части и остановиться как можно правее на обочине дороги и, если возможно, вне проезжей части.Дать двигателю поработать пару минут на нормальных оборотах на холостом ходу с включенным на полную мощность нагревателем, не выключайте двигатель сразу. Откройте капот и осмотрите моторный отсек.

После остановки перегретого двигателя начинается локальный перегрев охлаждающей жидкости в точках соприкосновения с наиболее нагретыми деталями двигателя и образование повышенного локального перегрева. Кроме того, лучше через 2-3 минуты завести автомобиль на 10 секунд, чтобы новый объем охлаждающей жидкости начал контактировать с деталями двигателя.

Определите, откуда идет пар, если таковой имеется. При осмотре двигателя обращайте внимание на наличие охлаждающей жидкости в расширительном бачке (будьте осторожны, чтобы не обжечься), на целостность резиновых шлангов, радиатора, термостата.

Загляните под приборную панель со стороны переднего пассажира в салоне и выясните, нет ли под ней утечки или следов охлаждающей жидкости, вытекающей из радиатора отопителя.

При обнаружении утечки охлаждающей жидкости прорвавшийся шланг можно временно отремонтировать с помощью изоленты или липкой ленты из аптечки.

Протечку радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо доливать воду в систему охлаждения и внимательно следить за показателем температуры во время движения, периодически восстанавливая уровень в система охлаждения.

Двигатель может перегреться при выходе из строя термостата, который регулирует поток жидкости в системе охлаждения через радиатор или снаружи (для ускорения прогрева холодного двигателя).Для проверки термостата необходимо проверить температуру шланга, соединяющего корпус термостата с радиатором на прогретом двигателе, на ощупь. Если шланг холодный, термостат неисправен, циркуляции через радиатор нет.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электровентилятором, является его выход из строя. Запустите двигатель, следите за температурой и обратите внимание, включается ли вентилятор охлаждения при перегреве двигателя.

Если вентилятор не включается, возможно, перегорел предохранитель, неисправно реле ВКЛ, перегорел двигатель или неисправна проводка.

Проверить целостность проводки, надежность соединения электрических разъемов.

Если проводка в порядке, проверьте предохранитель и замените его, если он неисправен.

Если предохранитель исправен, попробуйте заменить реле вентилятора.

Если вентилятор по-прежнему не включается, проверьте двигатель. Для этого возьмите два дополнительных провода и подайте на них питание прямо от аккумулятора… Провода должны быть надежно закреплены и изолированы.

Если электродвигатель начинает работать, неисправна проводка; в противном случае неисправна также проводка или сам двигатель. Реле и мотор не подлежат ремонту, заменяйте их целиком.

При активном использовании ноутбуков, особенно в жаркое время года, пользователи часто сталкиваются с сильным нагревом. Систематический перегрев приводит не только к замедлению работы ОС и периодическому самовыключению ПК, но и к преждевременному выходу из строя процессора, материнской платы или других элементов конструкции.Чтобы снизить температуру ноутбука, вы можете принудительно включить вентилятор, входящий в систему охлаждения ноутбука, программно изменив некоторые его настройки.

Способы управления работой кулера на ноутбуке

В портативных компьютерах за нормальную работу системы охлаждения отвечает BIOS. При этом заводские настройки предусматривают работу вентилятора только на 50% от его максимальной мощности. … Это сделано для того, чтобы при работе кулер не сильно гудел и не потреблял много электроэнергии.

Практически все материнские платы предоставляют возможность программного управления исправностью системы охлаждения. Принудительно включить вентилятор на ноутбуке можно несколькими способами:

  1. Через BIOS.
  2. С помощью специального ПО.

Изменение настроек кулера может привести к появлению неприятного шума при его работе, а также к ускоренному разряду аккумулятора. Поэтому, прежде чем приступить к радикальным мерам, следует разобрать ноутбук, а затем очистить вентилятор и материнскую плату от пыли, потому что это снижает теплоотдачу и, соответственно, приводит к повышению температуры ПК.

Принудительный запуск вентилятора через BIOS

Чтобы кулер для ноутбука работал более эффективно, вы можете изменить его число оборотов в минуту и ​​установить температуру процессора, которую он должен поддерживать. Для этого выполните следующие действия:

Программная оболочка вкладки Hardware Monitor в разных сборках BIOS может отличаться. Однако, зная, какие параметры необходимо изменить, можно легко переключить вентилятор в нужный режим работы:


В интеллектуальном режиме кулер может работать со следующими параметрами:

  • Тихо — акцент делается на тишину работа системы и экономия заряда аккумулятора;
  • Стандарт — вентилятор будет работать на половину своей мощности;
  • Performance and Turbo — выполняется максимальный разгон вентилятора (в этом случае немного снизится автономность ноутбука, так как кулер будет потреблять много энергии).

Принудительная активация вентилятора с помощью программы SpeedFan

Еще один способ повысить производительность кулера — использовать специальное программное обеспечение, к которому относится бесплатная утилита SpeedFan. Чтобы разогнать вентилятор с помощью этого приложения, вы должны:


Существуют и другие программы для принудительной работы вентилятора на вашем ноутбуке. Итак, с помощью утилиты AMD OverDrive можно внести изменения в работу кулера ПК на базе процессора AMD. Приложение Riva Tunes было разработано для процессоров Intel.

Работоспособность двигателя зависит от вентилятора охлаждения радиатора ВАЗ 2114 при движении в жаркую погоду, с нагрузкой и, особенно, в пробках. Иногда термостат вентилятора не работает и мотор перегревается.

Устранить такую ​​поломку на месте сложно, поэтому лучше предварительно установить кнопку принудительного включения вентилятора, с помощью которой можно при необходимости включить охлаждение радиатора для предотвращения перегрева двигателя.

Что нужно для установки кнопки включения вентилятора ВАЗ 2114

Перед тем, как сделать пуговицу на вентилятор ВАЗ 2114, необходимо подготовить следующие комплектующие:

  • реле четырехконтактное;
  • кнопка на приборной панели;
  • колодки разъема для реле и кнопок включения;
  • 5 метров провода сечением 0.75 мм кв.

Схема подключения кнопок

Для возможности включения вентилятора вручную кнопка включения вентилятора ВАЗ 2114 установлена ​​в бортовой сети параллельно тепловому реле, которое срабатывает при повышении температуры охлаждающей жидкости. Возможны два варианта подключения кнопки: напрямую или с помощью электромагнитного реле.


В первом случае через контакты кнопки вырвутся слишком большим током и быстро выйдут из строя. Так что правильное подключение вентилятора необходимо производить только через реле.В этом случае через кнопку, управляющую электромагнитом реле, будет протекать лишь небольшой ток.
К выводам контактов реле (тех, которые разомкнуты при отсутствии питания на электромагнит) подключают пару проводов: один с выхода теплового реле, другой — со входа. В этом случае при подаче напряжения на электромагнит реле включается вентилятор радиатора. «Массу» реле можно подключить к ближайшему болту, а «плюс» — от блока предохранителей.Причем его лучше подключить к выводу предохранителя, который при выключенном зажигании обесточивается. Например предохранитель F10. В этом случае, даже если вы забудете выключить вентилятор, он перестанет работать при выключении зажигания. В противном случае есть риск поставить аккумулятор «в ноль», оставив машину на парковке с включенным вентилятором.

Установка принудительного включения вентилятора ВАЗ 2114

Работу следует начинать с отсоединения «заземляющей» клеммы от аккумулятора, чтобы не произошло короткого замыкания при подключении электрической цепи.
Порядок установки кнопки следующий:

  1. Подготовить блок, к которому будет подключена кнопка принудительного включения вентилятора ВАЗ 2114. Для этого нужно оставить на нем 4 клеммы с проводами: две центральные кнопки для подсветки и две угловые для управления цепью питания электромагнитного реле.
  2. Подсоедините два провода с наконечниками к проводам питания электровентилятора, идущим к реле K1 (клеммы 30 и 87). Для этого нужно зачистить часть изоляции на проводах, подходящих к реле, и прикрутить к ним отрезки проводов, которые будут идти к реле.В идеале соединение лучше всего паять, но можно сделать и просто тугую закрутку. Стыки необходимо тщательно заизолировать.
  3. Подключите наконечники подключенных проводов к разъему реле к клеммам 30 и 87.
  4. Подключите провод управления от блока кнопок к клемме 85 реле и подключите клемму 86 с проводом к массе автомобиля.
    Установите кнопку переключателя вентилятора в свободный слот на приборной панели после извлечения заглушки.
  5. Установите реле в удобном месте, например, под приборной панелью автомобиля, и закрепите.
  6. Подключаем «массу» к АКБ.
  7. Включите зажигание и нажмите кнопку вентилятора. Реле должно щелкнуть и мотор вентилятора должен включиться.

На этом установка выключателя принудительного вентилятора на ВАЗ 2114 завершена.

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда срывается реле (датчик) включения вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем — капитальным ремонтом двигателя. Во избежание проблем можно улучшить конструкцию, организовав принудительную обдув радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса.Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя. Учитывая, что конструкция ВАЗ 2107 мало отличается от своих «предшественников», установить такую ​​крыльчатку не составит труда.

Достоинством этого решения является его надежность. Принудительный механический обдув радиатора гарантирует, что в жаркий день машина не закипит в пробке. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом.Зимой проявляется еще один недостаток принудительного охлаждения — холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев. Тот факт, что на холодном двигателе вентилятор обдувает радиатор, никак не влияет на скорость прогрева, если термостат работает. Дело в том, что перед прогревом двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно доработать :

  • Установить диффузор для направления воздушного потока через соты радиатора.Это повысит эффективность охлаждения.
  • Сдвинуть радиатор немного назад, ближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные планки. Полосы нужно рассчитывать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом, вы сможете защитить автомобиль от перегрева.

Электровентилятор охлаждения радиатора (форсированный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не приносила проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора с надетой на шкив помпы крыльчаткой.Для этого достаточно предусмотреть резервное включение вентилятора кнопкой. Вам потребуются следующие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Исправность можно проверить омметром или обрывом. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Во-первых, нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора.Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он запитывался не напрямую от датчика, а через дополнительное реле. В этом случае контакты датчика вентилятора (теплового реле) не сгорят, а в случае выхода из строя дополнительного реле, последнее будет намного проще заменить.

Также необходимо подключить кнопку включения вентилятора так, чтобы при включении дублировал датчик, подавая напряжение на катушку реле при включении. В этом случае при выходе из строя датчика появится возможность вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Усовершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально была рассчитана на эффективную работу … Если она этого не делает, то не в неэффективном штатном аккумуляторе, а в забитых ячейках радиатора или отсутствии охлаждающей жидкости в системе.Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и очистить соты радиатора (или заменить их).

Ваз 2115 не заводится по причинам. Инжекторный двигатель не запускается

Устройство любого современного автомобиля, ВАЗ 2114 здесь не исключение, так что успешный завод автомобиля зависит от ряда позиций. Раньше этого было достаточно, чтобы механический насос подавал топливо в карбюратор, и на свечах зажигания была искра.На сегодняшний день возникает масса проблем, препятствующих запуску двигателя. Электронный инжектор требует участия нескольких датчиков, и они не ограничиваются. В этой статье мы расскажем, почему не запускается «четверка» и как с этим бороться.

В целом все причины неисправности можно разделить на две большие категории:

  1. Проблемы с топливной системой. В эту группу входят любые поломки, в результате которых топливо вообще не подается в двигатель, подается неправильно или возникают ошибки в качестве смеси.
  2. Проблемы с электричеством. Воспламенение топливной смеси обеспечивается подачей электрического сигнала на свечи зажигания. Если здесь возникнут проблемы (а электрических элементов много), машина не заведется.

В отдельную категорию можно отнести самые страшные неисправности — например, «выбитый» двигатель ВАЗ 2114, обрыв ремня ГРМ и, как следствие, загиб клапанов. В этих ситуациях не обойтись без дорогостоящего ремонта.

Из элементов топливной системы на запуск двигателя влияют следующие факторы:

  • наличие бензина в баке;
  • целостность топливных магистралей под «брюхом» машины;
  • чистота фильтров: грубой очистки (находится в баке) и тонкой очистки (находится под автомобилем, справа от отсека под запаску).

Перед проверкой другими методами необходимо полностью убедиться, что ВАЗ 2114 с инжектором заправлен.«Да, еще пять литров» по ​​индикатору на приборке или «Залил вчера, столько потратить не мог» не подходят. Приборка может лежать, а также могут быть утечки в баке или топливных магистралях. Внимательно проверьте машину на предмет протечек топлива, на всякий случай залейте из канистры 5-7 литров бензина.

Сетка в баке забивается редко, оставьте эту опцию напоследок, но фильтр тонкой очистки следует заменить, если электрические проблемы исключены.

Работу ТНВД проверяют на слух (после поворота ключа должна быть слышна его работа, если нет — помпа «дохлая», либо реле помпы, либо обрыв проводки).Согласно мануалу, нужно подключить к топливной системе манометр. Если давление не укладывается в 2-2,5 атм, ВАЗ 2114 не заедает из-за недостаточного давления топлива.

Электрические неисправности

Большая часть проблем кроется именно здесь, поэтому подробно остановимся на каждом варианте здесь:

При повороте ключа ничего не происходит

На ВАЗ 2114 это обычно свидетельствует о нарушении на линии зажигания-стартера, но одна из причин поломки «для блондинок» — дохлый аккумулятор, не забывайте об этом (проверено вольтметром: он должен быть на минимум 11.8В — и ареометр, если АКБ обслуживается: не менее 1,22 в каждой банке).

Поехали дальше. Причиной такой неисправности может стать поломка цилиндра замка зажигания, причем форсунка тут ни при чем. Если при повороте ключом возникли новые ощущения (что-то цепляется, повернуть стало легче или, наоборот, сложнее), то дело в этом.

Под панелью, примерно над муфтой сцепления, два реле: разгрузочного выключателя зажигания и стартера.Причина может заключаться в неисправности одного из них. Их проверяет по инструкции хороший электрик или заменяет на заведомо исправный.

Стартер. Часто причиной может быть заклинивший «ретрактор». Если вы стоите в поле, попробуйте ударить его чем-нибудь тяжелым, например большим ключом (без фанатизма) — это может помочь. Если машина стоит в гараже, стоит снять стартер и попробовать завести его прямо от аккумулятора.

Для этого прижать корпус к нулевой клемме АКБ, установить провод с «крокодилом» на плюсовую клемму АКБ и подвести к плюсовой клемме втягивающего устройства.Если стартер пытается скакать из-под контроля — все нормально (будьте осторожны, без элементарных знаний техники безопасности и помощника эта процедура не рекомендуется!).

Если реакции нет, проблема в втягивающем устройстве. Если реле гудит, но стартер не крутится, проблема в щетках. Если стартер издает ужасный звук, но не крутится, проблема в бендиксе.

Если стартер поворачивается, заменить аккумулятор и проверить питание микросхем, которые подключены к стартеру (с помощником один ключ поворачивает, второй замеряет мультиметром).

Также обратите внимание на заземляющий провод, который подходит к аккумулятору. Если есть обрывы проводов в месте соприкосновения с корпусом или на клемме, ее необходимо заменить. Также стоит отсоединить провод от корпуса и хорошенько очистить его металлической щеткой. Банальное окисление может быть нерастительной причиной.

Стартер крутится, но машина не заводится

Это наиболее частая ситуация в случае с ВАЗ 2114. Процедура ее решения должна начинаться с ответа на вопрос, есть ли искра.Для этого берем помощника, откручиваем одну свечу, надеваем на нее бронепровод и очень осторожно (не касаясь токоведущих частей, держитесь за изолированную часть провода) прикладываем свечу к крышке ГБЦ. Пока помощник крутит двигатель, наблюдайте за поведением свечи зажигания. Если искры нет, надо ее искать.

Если нет искры

Модуль зажигания — одна из ключевых проблем ВАЗ 2114 по форсунке. Часто срывается и, бывает, с женитьбой приходит новый.Подробнее о проверке модуля зажигания вы можете прочитать в другом материале на нашем сайте. Обратите внимание, что проблема также может заключаться в микросхеме, которая подключена к модулю. Наличие на нем питания также необходимо проверить.

Это еще одна причина, по которой может не быть искры. Поскольку этот датчик контролирует фазы цилиндра, он является одним из ключевых элементов системы зажигания. Учтите, что вероятность его поломки ниже, чем у модуля зажигания. Проверяется электриком на осциллографе, гаражные методы не дают точной оценки состояния датчика (только замена на гарантированно исправный).

ЭБУ. «Январь» — относительно надежный инжектор, но и «мозги» иногда могут выходить из строя. Часто проблема с ними распознается по нарушению фаз впрыска: например, искра подается только на цилиндры 2 и 4 или только на цилиндры 1 и 3. Иногда проблема устраняется простой чисткой контактов на микросхеме ЭБУ. , он также подвержен окислению, что становится причиной потери сигнала.

Если есть искра

Не часто, но есть такая проблема.По всем признакам машина должна завестись (бензин брызгает в рампу, стартер крутится, есть искра), но двигатель не заводится. Здесь тоже есть подводные камни.

Форсунки. В большинстве случаев проблема именно с ними, стоит сдать машину на диагностику и почистить ультразвуком. Если в дороге настигла беда, обратите внимание на свечи. Если форсунка подает смесь, они должны быть в бензине, если свечи сухие, велика вероятность неисправности форсунки.Однако имейте в виду, что форсунки редко выходят из строя внезапно и сразу. Как правило, до того, как машина перестанет заводиться, двигатель должен утроиться.

Бензин некачественный. Предполагается, что исправный мотор должен заводиться почти на воде, может плохо работать. На самом деле это ерунда. Примеров «заглохших» двигателей после заправки (как на «Дядюшке Ашоте», так и на вполне официальных заправках всех известных брендов) немало. Имейте это в виду. Если машина перестала цепляться сразу или спустя короткое время после заправки, не стоит сбрасывать со счетов этот вариант.Выход — слить бензин и залить другой.

Отсутствие необходимого давления в рампе. Здесь мы возвращаемся к проблемам с топливной системой. Возможно дело все-таки в помпе или проблемах с ДПС (маловероятно). Если у вас Январь 7.2, причиной может быть неисправный датчик массового расхода воздуха. В отличие от Января 5.1, здесь этот датчик опрашивается при запуске и при возникновении ошибки ЭБУ может не дать двигателю запуститься.

Напоследок отметим, что среди причин не посадки при наличии бензина и искры могут быть следующие:

  • неправильно выставлены фазы при замене ремня ГРМ, а также его обрыв или проворачивание — стоит проверить;
  • из-за перегрева гбц «привела»;
  • Компрессия в цилиндрах неравномерная, «заклинило» кольца.

Незаводской ВАЗ 2114 — это обычная ситуация, и причин, которые ее вызывают. Поэтому к решению этого вопроса стоит подойти во всеоружии.

Довольно часто владельцев интересует, почему машина не заводится при пуске, несмотря на то, что стартер крутится как надо. Стоит отметить, что такие проблемы обычно возникают с продукцией Волжского автозавода.

Нередко случается следующее — ВАЗ-2115 хватается, но не заводится.Как показывает практика, такая неприятность обычно возникает в самый неподходящий момент, когда машина находится далеко от автосервисов. Такая поломка может произойти в любое время года и при самых разных обстоятельствах.

Именно по этой причине любой автовладелец должен знать, почему это происходит и как исправить проблему. На самом деле в некоторых случаях незапуск двигателя провоцирует довольно легко исправляемую поломку, с которой может справиться даже неопытный водитель.

Автомобиль цепляется, но двигатель не запускается

Чаще всего эта проблема возникает в мороз, утром, после переноски автомобиля на свежем воздухе или в неотапливаемом гараже.К этому часто приводит недостаточный уход за транспортным средством.

Подобные проблемы случаются как с карбюраторными, так и с инжекторными машинами. Причин для отказа много. Чаще всего они следующие:

  • любая неисправность системы подачи топлива;
  • отказ электрооборудования.

Важно всегда помнить, что запуск двигателя зимой во многом отличается от той же процедуры, проводимой в теплое время года.

Топливная система

Как известно, способ подачи топлива к карбюраторным и инжекторным силовым агрегатам разный. Тем не менее, неисправности, которые проявляются, во многом идентичны.

В частности, в обоих случаях бензин подается с помощью насоса. Если в первом этот агрегат работает на механическом приводе, то во втором — на электрическом, что создает достаточно высокое давление в системе подачи топлива.

Оба насоса имеют в своей конструкции решетки фильтров, очищающих бензин.Если они забьются, двигатель не запустится.

Дополнительно выходит из строя электродвигатель помпы, если:

  • нет еды;
  • произошел обрыв проводки;
  • масса не прикрепляется;
  • Перегорел предохранитель
  • .

Карбюратор не запускается, если жиклеры засорены. Тем не менее, как показывает практика, чаще всего именно приводимые в движение автомобили не заводятся из-за проблем с топливной системой. инжекторные моторы … Дело в том, что в конструкции таких двигателей есть несколько специальных датчиков, которые выдают данные на бортовой компьютер.

Например, если ДПКВ выходит из строя, то машина почти наверняка не двинется с места. Подобные проблемы возникают из-за поломки регулятора давления топлива. Мотор-форсунки тоже могут быть виноваты.

Отказ топливного насоса легко обнаружить. Включив зажигание, нужно прислушаться в районе задних сидений, слышите ли вы характерный звук запуска этого важного агрегата.

Проблемы с электричеством

В случае, если в двигатель подано топливо, но запуск не происходит, следует искать электрическую поломку.

В первую очередь нужно проверить зажигание. Может не работать:

  • свечей;
  • Катушка
  • ;
  • распределитель искры.

Никогда не бывает, чтобы все узлы выходили из строя одновременно, поэтому необходимо рассказать о каждом из них более подробно. В частности, если с распределителем зажигания проблем нет, то, скорее всего, поломка произошла либо бегунка, либо крышки. Двигатель может не запуститься из-за неисправности датчика Холла.

Но самая частая проблема — неправильный контакт на выводе питания распределителя зажигания.Однако проблема часто возникает из-за неспособности катушки генерировать необходимое напряжение. Как известно, инжектор работает совместно с модулем зажигания. В конструкции двигателя их два. Первый отвечает за работу 1-го и 4-го цилиндров, второй, соответственно, второго и третьего.

В результате даже при сухих свечах на них не появляется искра.

Вполне может быть, что проблема возникла в ЭБУ, так как именно в его ведении находится формирование команд для каждой установленной системы, и зажигание не исключение.Проверить работоспособность бортового компьютера можно только одним способом — заменив его на заведомо исправный узел. Аналогичным образом проверяется пригодность модуля зажигания.

Если все же в катушке произошла поломка, то достаточно простой тест позволит убедиться в ее неисправности. Свечи откручиваются от гнезд без снятия проводов и опираются на массу автомобиля. Далее включаем стартер. Если искра по-прежнему не появляется, это означает, что катушка пришла в негодность и не может выдавать напряжение, достаточное для воспламенения топлива.

Если с карбюраторными двигателями более-менее понятно, но что делать, если инжекторный двигатель не запускается? Это хорошо для владельцев крупных городов, где есть эвакуаторы и большое количество автосервисов. А как насчет маленьких городков и деревень? Могу ли я сам найти и исправить проблему? По крайней мере, вы можете попробовать. Не так страшен черт, как его малюют. Что для этого может понадобиться и можно ли обойтись без специального диагностического оборудования? В некоторых случаях и даже такие неисправности встречаются гораздо чаще, чем серьезные.

Двигатель с впрыском не запускается, что необходимо для поиска неисправности.

Для поиска и устранения большинства неисправностей достаточно контрольной лампы, разрядника и мультиметра. Стоимость последнего составляет примерно 250 — 300 руб. Контрольную лампу можно изготовить самостоятельно, подключив два провода к лампе подсветки приборов. Никогда не используйте для этой цели большие и мощные лампы накаливания, например фары. Мощность лампы не должна превышать 2,5-3 Вт. в противном случае контроллер может быть поврежден.Можно использовать для этой цели светодиоды, но нужно учитывать, что он поляризованный, то есть один его вывод должен быть подключен только к плюсу, а другой — к минусу.

Искровой разрядник необходим для проверки искры на свечах зажигания. Вы можете сделать это сами. Подойдет пара старых свечей или что-нибудь еще.

Лучше всего использовать указатель уровня топлива для проверки топливной системы. Монометр должен быть рассчитан на давление не менее 5 атм. Соединительную арматуру можно собрать самостоятельно.

Инжекторный двигатель не запускает поиск неисправностей.

Если стартер вашего автомобиля вращается нормально, а автомобиль не заводится, первым делом проверьте, включен ли топливный насос. На отечественных автомобилях его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сиденья или багажника.

В случае, когда не слышно включения топливного насоса, необходимо проверить исправность предохранителей и включить главное реле системы управления двигателем и реле топливного насоса.На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях реле и предохранители расположены на полке под бардачком или под ним. На ВАЗ-2110 ВАЗ-1117 и им подобных следует заглянуть в консоль отопителя со стороны пассажира, открутив винты крепления и сняв боковую крышку.

Если предохранители исправны, проверьте активацию главного реле и реле топливного насоса. Активация определяется по характерному щелчку, или вы можете почувствовать его, приложив к нему палец.

Для определения неисправности в случае, если одно из реле не включается, перейдите по соответствующей ссылке, щелкнув по ней мышью:,

Проверка топливной системы.

Если топливный насос включается, проверьте давление топлива в рампе. Если имеется, можно использовать манометр, но если он недоступен, скорее всего, можно просто проверить его на глаз. Для проверки давления на автомобилях ВАЗ необходимо прижать золотник, расположенный в конце аппарели, с противоположной от подачи стороны, под защитным колпачком.Проверка давления на автомобилях ГАЗ осуществляется отключением питающей трубки, которая крепится к аппарели. При включении топливного насоса давление топлива должно быть не менее 2,8 атм.

Если проверка проводится без манометра, то при нажатии на золотник или снятии подающей трубки должно быть давление в рейке, а при включении топливного насоса топливо должно подаваться равномерно. поток с постоянным давлением. Когда насос работает и нет давления, причиной может быть: нехватка топлива, засорение фильтров или топливопроводов, неисправность самого насоса.

Проверка системы зажигания.

Если в топливной системе присутствует давление топлива, необходимо проверить систему зажигания и состояние свечей зажигания. Обязательно используйте искровой разрядник для проверки искрового разряда. При проверке искры свечой, поставленной на корпус, может появиться большое сопротивление, что может привести к выходу из строя контроллера. При проверке искры на разрыв, при очень большом зазоре также возможно повреждение модуля или контроллера. Кроме того, есть вероятность получить удар электрическим током, что не очень приятно.

Прочие неисправности.

Если давление в топливной системе в норме и на свечах зажигания есть искра, но инжекторный двигатель не запускается, проверьте правильность установки установочного диска, расположенного на шкиве коленчатого вала. На этом диске отсутствуют два зубца, образующих щель. Это временной интервал, который используется для запуска отчета для датчика. При установке первого цилиндра в верхней мертвой точке датчик должен находиться на расстоянии 19-20 зубцов от зазора синхронизации.Если положение датчика не соответствует этому положению, то это может свидетельствовать о вращении диска из-за поломки резинового демпфера или ослабления крепежного болта и поломки шпоночного места.

В случае исправности систем подачи топлива и зажигания причину следует искать в самом двигателе. Необходимо проверить газораспределительную систему и состояние цилиндро-поршневой группы двигателя путем замера компрессии.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 12/03/2012

что купить, как настроить

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. В этом помогает качественная уборка. лобовое стекло … За этот процесс отвечает несколько систем, в том числе работа «дворников», правильная подача встречных воздушных потоков. Они позаботились об улучшении обзорности веерных форсунок омывателя лобового стекла.

Этот тип гидроочистки является более совершенной технологией, чем классические струйные конструкции. Водитель может самостоятельно установить понравившиеся ему опрыскиватели на свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент конструкции под конкретную модель автомобиля. Удобство этого варианта в том, что вам не нужно будет что-то корректировать или укорачивать / удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они будут работать так же, но на этапе установки могут возникнуть мелкие проблемы.

Если «универсалы» выпускаются известным производителем, то автомобилист может не почувствовать разницы в качестве с оригинальным товаром. Срок службы и гарантия тоже будут долгими. Единственная разница будет в цене и торговой марке.

Производством универсальных шайб занимаются такие концерны, как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена — на корейскую продукцию. Разница со скандинавскими товарами достигает 2 раз.

Японская компания специализируется на запчастях для автомобилей премиум-класса.Но у азиатского производителя есть один нюанс. Заказать стиральную машину можно будет не в паре, а индивидуально. Поэтому нужно быть внимательнее при оформлении удаленной заявки на получение.

Правильная замена форсунки омывателя лобового стекла вместо штатного спрея подразумевает наличие дополнительных элементов, таких как тройники, шланги для проводки и обратный клапан.

Отрицательные и положительные стороны использования веерных форсунок

Благодаря своей конструкции форсунка этого типа подает мелкодисперсную широкую струю на лобовое стекло.Он проходит по прозрачной плоскости максимальным фронтом. Старые омыватели обеспечивали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерной форсунки происходит экономичный поток жидкости из бака. Это также приводит к более эффективному растворению грязи с помощью спрея.

Преимущества вентиляторных форсунок:

  • уважение к щеткам стеклоочистителей и поверхности стекла, так как движение резины по поверхности начинается уже во влажном состоянии, и нет царапин стекла и износа «дворников»;
  • равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
  • экономное использование омывающей жидкости;
  • прозрачность стекла не снижается от возможных микроцарапин при протирании его сухими «дворниками».

Недостатки системы при использовании роликовых шайб:

    Форсунки
  • могут быстро покрываться ледяной коркой при отрицательных температурах; чтобы этого не произошло, необходимо установить дополнительные системы обогрева зоны мойки;
  • сразу после распыления на стекло видимость для водителя значительно снижается, поэтому их необходимо использовать осознанно и при тщательном отслеживании дорожной обстановки.

Работа обратного клапана в системе омывателя

Не все гидротехнические сооружения стеклоочистителей имеют в своем контуре обратный клапан.Наличие такой детали позволяет жидкости оставаться в шлангах, не перетекая обратно в резервуар. Удобство заключается в том, что при включении помпы подача воды осуществляется без промедления и «дворники» не царапают сухое стекло.

Обратный клапан

Внутри такого клапана находится подпружиненный шарик. Именно он перекрывает проход «незамерзающего» обратно при отсутствии давления от помпы в системе. Если этот элемент не установлен, то необходимо будет установить электронную задержку начала движения «дворников» в цепи.

Можно установить клапан на любую иномарку. Подойдет и европейская, и азиатская части. Некоторые смельчаки даже придумали, чтобы в эту схему встраивали вентили от компрессоров аквариума.

Процесс установки

Алгоритм замены или установки новых шайб состоит из следующих шагов:

  • избавляемся от обивки моторного отсека, которая крепится к поверхности при помощи пластиковых фиксаторов;
  • удалить звукоизоляционный слой поролона, который крепился на двусторонний скотч;
  • отсоединить гидравлические шланги, ведущие к штатным опрыскивателям;
  • снимаем штатные форсунки, открутив крепеж от капота;
  • монтируем веерные форсунки на шланги омывателя автомобиля;
  • включаем в цепь обратный клапан и закрепляем в подкапотном пространстве;
  • проводим пробное напыление незакрепленного устройства;
  • при качественной работе схемы жестко монтируем все элементы на свои места.

Максимальная видимость важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя несколько систем. Благодаря дворникам, правильному обтеканию встречных потоков воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части. Однако при выходе из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют форсунки.

Чтобы получить нужные устройства, вам сначала нужно понять существующие типы этих деталей.

Типы форсунок

Существуют следующие типы форсунок:

  • Jet — форсунки омывателя в виде полого цилиндра. Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка. Вверху находится баллончик с распылителем. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
  • Зубчатые форсунки.Особенностью такой конструкции является наличие множества форсунок (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на отечественных, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию. Веерные форсунки уже устанавливаются на иномарки и автомобили последних лет.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Достоинства и недостатки веерных форсунок

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая почти все все «лобовое стекло». К другим преимуществам относятся следующие:

  • Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
  • Если в случае струйных форсунок дворники начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

  • Вентиляторные жиклеры быстро покрываются льдом при минусовых температурах. Чтобы таких неприятностей не было, придется покупать дополнительную систему обогрева стиральных машин.
  • Поскольку в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не начнут работать.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно подобрать жиклер для своей машины.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать специально для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут другими.Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Как вариант, можно приобрести универсальные изделия, подходящие для разных автомобилей … Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба самолета абсолютно идентичны с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской.В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает концерн Toyota, но при покупке жиклеров по каталожному номеру 85381-AA042 у этого производителя следует учитывать, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара. После покупки товаров вы можете установить их самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей.Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «стирка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

  1. Снимите обивку и осторожно вытащите пластиковые заглушки.
  2. Снимите подушечки из буферной пены. Обычно они наклеиваются на скотч, поэтому вам нужно приготовить свежий скотч, чтобы переустановить их.
  3. Снимите пластиковые крышки.
  4. Снимите шланги, по которым подается жидкость.
  5. Снимите старые форсунки.
  6. Подсоедините трубу к новым жиклерам.
  7. Подсоедините обратный клапан к форсункам и трубам.
  8. Проверить работу системы.

При замене стандартных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещение в сторону и т. Д.), И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, — это обычная игла или английская булавка. Чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса. Поэтому просто:

  • Не стесняйтесь вставить штифт в насадку и начать поворачивать его в нужном вам направлении.
  • Если жидкость попадает в стакан слишком низко, поверните штифт вверх.
  • Если струя попадает очень сильно, это также можно исправить с помощью иглы.
  • На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние жиклеры лучше направить в центральную часть лобового стекла, а остальные центральные жиклеры лучше направить в верхнюю часть стекла.

Так же можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки стали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

  • английскую булавку или швейную иглу; Компрессор
  • ;
  • шприц большого объема;
  • мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

  1. Вымойте каждую форсунку в мыльном растворе.
  2. Подключить компрессор, включить продувку и подать высокое давление на жиклер.
  3. Если под рукой нет компрессора, можно использовать шприц, в который нужно набрать воду.
  4. Прочистите отверстия обычной иглой или английской булавкой.
  5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не дают проникнуть жидкости, то с помощью подручных средств можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их так, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

Установленные на заводе форсунки омывателя лобового стекла не всегда очищают поверхность должным образом. Они быстро забиваются, а сама эффективность оставляет желать лучшего. Оптимальный вариант — веерные форсунки омывателя лобового стекла.

В чем их особенности? Как выбрать эти запчасти для своего автомобиля? О каких особенностях монтажа стоит знать? Рассмотрим эти моменты подробнее.

Запись

Зубчатые форсунки отличаются более совершенной конструкцией, предполагающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками. В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и установкой веерных форсунок важно изучить их особенности, положительные и отрицательные качества.

К преимуществам правильных форсунок можно отнести:

  1. Эффективное удаление загрязнений со стеклянной поверхности. Благодаря качественному опрыскиванию дворникам легче справиться с грязью, пылью и даже засохшими насекомыми.
  2. Полная обработка лобового стекла, снижающая риск появления царапин. В случае струйных форсунок дворники проходят определенное расстояние по сухому стеклу.
  3. Снижение расхода омывающей жидкости. При эксплуатации автомобиля в холодное время года необходимо покупать «антифриз» — специальную жидкость, выдерживающую низкие температуры.Зубчатые насадки позволяют снизить расход дорогостоящего состава и сэкономить деньги в кошельке.
  4. Дворники лобового стекла при первом же движении движутся по влажной поверхности. В результате грязь лучше удаляется, а не размазывается по стеклу, как это обычно бывает.

Недостатки веерных форсунок:

  1. После подачи жидкости через форсунки стекло покрывается множеством мелких капелек. В этом случае видимость ухудшается до того момента, пока дворники не пройдут первый цикл.Эта особенность имеет тенденцию раздражать владельцев автомобилей, предпочитающих струйные форсунки. Нельзя забывать, что потеря контроля над дорожной обстановкой даже на доли секунды может привести к аварии.

Форсунки лобового стекла

  1. Форсунки веерного типа быстрее замерзают на морозе. Именно поэтому автовладельцам, живущим в северных регионах, важно задуматься о подогреваемых форсунках.

Правила выбора роликовых форсунок омывателя лобового стекла

Оптимальный вариант — покупка оригинальных реактивных самолетов, подходящих к конкретному транспортному средству.Производством такой продукции занимается большое количество компаний, поэтому выбрать струю под конкретную модель и марку не составит труда.

Если оригинальную деталь найти не удалось, доступна альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности установки на целую группу марок и моделей. Автомобиль … В крайних случаях могут потребоваться незначительные улучшения конструкции.

Как вариант, можно приобрести реактивные самолеты у производителей Volvo или Ssang Yong (каталожные номера — 30655605 и 7845009010).Выбирая между двумя типами, детали корейского бренда могут похвастаться большей универсальностью. Их преимущества — невысокая стоимость и возможность установки на целую группу автомобилей — Mazda, Toyota, Daewoo и другие.

Как выбрать обратный клапан?

Заводская конструкция омывателя часто не включает обратный клапан. Задача механизма — не допустить обратного слива рабочей жидкости в бачок омывателя в момент отключения питания от насоса. В то же время клапан обеспечивает постоянную очистку лобового стекла.Конструктивно это обычный шар с пружиной, перекрывающий выход из сопла при отсутствии давления.

Обратный клапан

Допускается использование веерных форсунок без установки клапана. Но в этом случае требуется альтернативное решение — задержка движения дворников по отношению к подаче жидкости. Это можно организовать двумя способами — с помощью электрической схемы или механических устройств … Благодаря этому изменению моющий состав проходит расстояние от емкости с жидкостью до форсунок, пока дворники не начнут работать.

Могут использоваться следующие типы клапанов:

  • Клапаны обратные для ВАЗ-2108 или 2109.
  • Иностранное производство (для Volvo или Toyota).
  • Готовый тройник с клапаном от Mitsubishi.
  • Обратный клапан от компрессора аквариума. Преимущества — надежность и эффективность.

Продается устройство в зоомагазине. Здесь вы также можете приобрести кусок силиконовой трубки для создания сосков. Такое изделие выдерживает повышенные температуры и имеет большой ресурс (даже по сравнению с заводскими трубками, устанавливаемыми на ВАЗ).

Как установить веерные форсунки?

Вопреки распространенному мнению, установить веерные форсунки лобового стекла несложно. Алгоритм действий следующий:

  1. Снимите обивку (изоляцию) с крышки (если имеется). Будьте осторожны, не сломайте хрупкие пластиковые колпачки. Вытащите их с помощью специального инструмента или пары отверток.
  2. Удалите прокладки из пеноматериала, которые удерживаются на двусторонней ленте (вам понадобится новая деталь во время установки).
  3. Выбросьте накладки на пластиковые предметы.
  4. Снимите трубки, подающие жидкость к заводским форсункам.
  5. Демонтировать старые устройства. Их можно прикрепить к раме или вытяжке с помощью пластиковых креплений или гаек.
  6. Установить веерные форсунки (без креплений) и подвести к ним патрубки.
  7. Подсоедините обратные клапаны к трубопроводам и патрубкам, а затем закрепите их.
  8. Убедитесь, что устройство работает исправно и брызги капель падают на лобовое стекло.Закрепите форсунки.

Видео по установке сопла вентилятора

Обращаем ваше внимание, что веерообразные форсунки омывателя лобового стекла для автомобилей ВАЗ или других автомобилей часто требуют регулировки после установки, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает, пишите в комментариях).

Чтобы изменить угол наклона, высоту или направление, стоит отрегулировать основание форсунок, используя выемку, обрезая или наращивая основание. Для этого могут потребоваться специальные пластиковые или резиновые прокладки.Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

Для чтения 8 мин.

Форсунки омывателя лобового стекла выполняют важную функцию, обеспечивая безопасность движения в плохую погоду. Работа машины с неисправными или забитыми форсунками крайне нежелательна. Вы должны иметь возможность чистить их или заменять новыми.

Эволюция системы омывателей лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века.До этого водители обходились без них, испытывая массу проблем при движении в непогоду. Первыми автомобилями в России, на которых были установлены эти устройства, стала продукция Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды в стакан необходимо было потянуть за ручку, которая была установлена ​​на лицевой панели. Затем рядом с основными педалями стали устанавливать механический насос, и для его включения приходилось нажимать на него ногой.

Через некоторое время на автомобили установили электронасос. С тех пор отпала необходимость нажимать на педаль или дергать ручку. Электронасос включался подрулевым переключателем или специальным ключом, который располагался на панели приборов. Прошло время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за насосом эволюционировали и форсунки омывателя. Тогда их называли реактивными. В середине двадцатого века струя обычно была только одна.Он располагался сверху, на раме лобового стекла, и подавал воду только со стороны водителя. Вскоре он перебрался в капюшон и обзавелся партнершей. Оказалось, что это дизайн, знакомый сегодня каждому.

В состав системы омывателя лобового стекла входят:

  • Бак с водой или специальной жидкостью;
  • Электронасос;
  • Трубки и шланги соединительные;
  • Форсунки;
  • Переключатель.

Бачок находится под капотом автомобиля.Его объем может быть разным. Чаще всего на легковых машинах он составляет от двух до пяти литров. Как правило, в бак встраивается электронасос. К насосу подсоединяется трубка, соединенная с форсунками. Для подачи воды или омывающей жидкости в стекло водитель должен нажать подрулевой переключатель. Насос включится, и жидкость под давлением через форсунки направится к лобовому стеклу автомобиля. В то же время щетка стеклоочистителя начнет двигаться.


В большинстве автомобилей используются форсунки.Однако в последнее время автопроизводители начали активно использовать так называемые веерообразные устройства, которые имеют массу преимуществ перед реактивными. Возможна и самостоятельная замена форсунок на вентилятор. Как производится замена, а также более подробно о преимуществах веерообразных устройств будет рассказано ниже.

В некоторых современных автомобилях есть датчик, контролирующий уровень воды или омывающей жидкости в бачке. Если возможно, когда уровень достигает определенной отметки, на приборной панели загорается свет, напоминающий о необходимости пополнить запас жидкости.

При положительной температуре окружающей среды в бак можно наливать обычную воду. Иногда в него добавляют специальное моющее средство, чтобы лучше удалить загрязнения со стекла. Особенно это актуально, когда машину часто используют на проселочных дорогах … Именно на них даже в сухую погоду стекло может запачкаться мошками, которые на большой скорости бьются о лобовое стекло автомобиля. При отрицательных температурах окружающей среды в бак необходимо заливать специальную жидкость-незамерзание. Он уже должен содержать специальные моющие добавки.Некоторые автомобилисты вместо антифриза используют водку или разбавленный спирт. Специалисты не рекомендуют это делать, так как оба могут разъедать резинки дворников.

Для предотвращения засорения форсунок бачок омывателя должен быть оборудован специальной сеткой, через которую сливается жидкость. Однако даже в этом случае риск заражения остается. Забитая форсунка становится неспособной пропустить через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случаях требуется чистка.Если это не поможет, то потребуется замена.

Как почистить форсунку?

Прежде всего, нужно выяснить, где именно произошла перегрузка. Возможно, забита не форсунка, а ведущая к ней трубка. В последнем случае, как правило, не работают обе форсунки. Убедившись, что трубка чистая, нужно приобрести баллончик со сжатым воздухом. Они продаются в специализированных магазинах. Поставляется с тонкой трубкой. Он соответствует диаметру крошечных форсунок омывателя.Один конец трубки надевается на распылитель, а другой прижимается непосредственно к забитой форсунке. Пшикать надо до тех пор, пока не услышите бульканье жидкости в емкости. Как только это произошло, нужно проверить работу форсунки. Жидкость должна свободно стекать по стеклу.


Стоит помнить, что, направив сжатый воздух в форсунку, можно ненароком сломать трубку, по которой в форсунку поступает вода или омывающая жидкость. Если это произойдет, необходимо будет снова поставить трубку на место.Для этого потребуется открыть крышку и, возможно, снять с нее накладку, чтобы получить доступ к нижней части инжектора.

Если жидкость по-прежнему не поступает в стекло, то можно попробовать другие возможные варианты очистки. Необходимо взять тонкую, но плохо гнущуюся проволоку. Его нужно будет затолкнуть в отверстие насадки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не помог, то требуется только замена. Сделать это довольно просто. Подробно технология будет рассмотрена ниже. Вы можете приобрести и установить аналогичное устройство или поставить вентиляторную конструкцию. Этот тип сопла имеет ряд преимуществ по сравнению с обычными струйными устройствами. Однако у него есть и недостатки. Чтобы сделать правильный выбор, необходимо выяснить все «за» и «против».

Достоинства и недостатки вентиляторных форсунок

Чистота лобового стекла — важный фактор безопасности дорожного движения … Видимость значительно ухудшается в плохую погоду, когда попадает в грязь вместе с дождем или снегом на стекле.С этим справляются так называемые автомобильные дворники, а также форсунки, подающие на стекло чистую воду или специальную жидкость для омывателя лобового стекла.

В последнее время большую популярность приобрели специальные веерные форсунки. С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом мелких капелек, а не отдельными потоками, как в классических приборах. Некоторые современные автомобили стандартно комплектуются такими насадками. Но даже если машина оснащена обычными стандартными форсунками, есть возможность самостоятельно заменить их на устройства вентиляторного типа.

Рифленые форсунки имеют много преимуществ по сравнению с обычными форсунками. Они обеспечивают максимальную безопасность движения. В случае веерных форсунок вода или омывающая жидкость распыляется почти равномерно по большей части поверхности лобового стекла. Дворники же не начинают двигаться на сухую, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате сводится к минимуму риск появления царапин на лобовом стекле дворниками.


У форсунок веерного типа помимо очевидных достоинств есть и недостатки.Однако минусов гораздо меньше, чем плюсов. Одна из них заключается в том, что до тех пор, пока дворники не удалят воду или омывающую жидкость со стекла, водитель лишается нормальной видимости … Этот недостаток связан с тем преимуществом, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложных дорожных условиях и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего останавливает некоторых автомобилистов от установки на свой автомобиль форсунок вентиляторного типа.Однако те, кто уже установил себе такие устройства, как правило, довольны своей работой. И они быстро привыкают к этой особенности. То, что такие устройства более подвержены обледенению, чем классические варианты, отпугивает гораздо меньше автовладельцев. В крайнем случае можно использовать жидкий незамерзающий, рассчитанный на более низкие температуры окружающей среды.

Как выбрать форсунки веерного типа?

Оптимальный вариант — приобрести фирменную форсунку омывателя лобового стекла, рассчитанную на конкретную модель автомобиля.В настоящее время существует довольно много производителей, которые производят форсунки веерного типа для различных машин.

Если вы не можете найти приспособление, предназначенное для вашего железного коня, то можно воспользоваться универсальными моделями таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей … Кроме того, хорошим вариантом может стать выбор универсальных веерных форсунок корейского производителя SsangYong.

Замена штатных форсунок на изделия вентиляторного типа

В некоторых случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств.Иногда их нужно отрегулировать по высоте, а также использовать изоленту для герметизации, если площадь распыления слишком велика. Бывают случаи, когда автомобилисты вынуждены подрывать корпус покупных устройств, если их нижняя часть оказывается шире, чем у штатных.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и демонтировать его обшивку. Далее от штатной форсунки отсоединяются патрубки, по которым подается вода или жидкость для омывателя лобового стекла.После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. К ним подключаются трубки для подачи жидкости. На этом замена форсунок завершена. Ни насос омывателя ветрового стекла, ни другие компоненты никак не затронуты.

Максимальная видимость важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя несколько систем. Благодаря дворникам, правильному обтеканию встречных потоков воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части.Однако при выходе из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют форсунки.

Чтобы получить нужные устройства, сначала необходимо понять, какие типы этих частей существуют.

Типы форсунок

Существуют следующие типы форсунок:

  • Jet — форсунки омывателя в виде полого цилиндра. Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка.Вверху находится баллончик с распылителем. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
  • Зубчатые форсунки. Особенностью такой конструкции является наличие множества форсунок (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на отечественных, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.Веерные форсунки уже устанавливаются на иномарки и автомобили последних лет.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Достоинства и недостатки веерных форсунок

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая почти все все «лобовое стекло».К другим преимуществам относятся следующие:

  • Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
  • Если в случае струйных форсунок дворники начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

  • Вентиляторные жиклеры быстро покрываются льдом при минусовых температурах.Чтобы таких неприятностей не было, придется покупать дополнительную систему обогрева стиральных машин.
  • Поскольку в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не начнут работать.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно подобрать жиклер для своей машины.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать специально для вашего автомобиля.Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут другими. Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Вы также можете приобрести универсальные продукты, подходящие для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong.Оба самолета абсолютно идентичны с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской. В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает концерн Toyota, но при покупке жиклеров по каталожному номеру 85381-AA042 у этого производителя следует учитывать, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара.После покупки товаров вы можете установить их самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей. Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «стирка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

  1. Снимите обивку и осторожно вытащите пластиковые заглушки.
  2. Снимите подушечки из буферной пены.Обычно они наклеиваются на скотч, поэтому вам нужно приготовить свежий скотч, чтобы переустановить их.
  3. Снимите пластиковые крышки.
  4. Снимите шланги, по которым подается жидкость.
  5. Снимите старые форсунки.
  6. Подсоедините трубу к новым жиклерам.
  7. Подсоедините обратный клапан к форсункам и трубам.
  8. Проверить работу системы.

При замене стандартных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещение в сторону и т. Д.), И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, — это обычная игла или английская булавка. Чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса.Поэтому просто:

  • Не стесняйтесь вставить штифт в насадку и начать поворачивать его в нужном вам направлении.
  • Если жидкость попадает в стакан слишком низко, поверните штифт вверх.
  • Если струя попадает очень сильно, это также можно исправить с помощью иглы.
  • На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние жиклеры лучше направить в центральную часть лобового стекла, а остальные центральные жиклеры лучше направить в верхнюю часть стекла.

Так же можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки стали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

  • английскую булавку или швейную иглу; Компрессор
  • ;
  • шприц большого объема;
  • мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

  1. Вымойте каждую форсунку в мыльном растворе.
  2. Подключить компрессор, включить продувку и подать высокое давление на жиклер.
  3. Если под рукой нет компрессора, можно использовать шприц, в который нужно набрать воду.
  4. Прочистите отверстия обычной иглой или английской булавкой.
  5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не дают проникнуть жидкости, то с помощью подручных средств можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их так, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

Ремонт ТНВД ВАЗ 2110. Ищу причину выхода из строя бензонасоса, проверяя предохранитель, который на

Вечером заехал в гараж, а утром завести не удалось. Я обычно включаю зажигание и слышу щелчок реле и жужжание помпы, а где-то через 3-5 секунд снова слышен щелчок реле и насос останавливается и поворачивает ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает.

Ищу причину выхода из строя ТНВД по проверке предохранителя то есть


Под боковиной в недрах находятся блок предохранителей , реле и ЭБУ .

Блок реле и предохранителей, увеличенный

Сначала проверил предохранитель №3 и вынул из розетки осмотрел состояние контактов и проверил целостность прибора, предохранитель оказался цел (кстати 15 ампер )

не помогло, потом проверил реле под №4 .Для этого откручиваем гайки, указанные стрелками, снимаем реле и ставим заведомо исправное. Где взять хорошее реле? Можно на время проверки снять реле в блоке крепления дальнего света «он точно такой же, как и реле бензонасоса. Не помогло, снял под заднее сиденье, что находится бензобак с погружным насосом».



Перед выполнением вышеуказанных действий проверил цепь питания (+) (-) тех.масса ТНВД на разъеме под номером 5 прибор может и контрольной лампой результат положительный, проверяем целостность цепи на пигтейле на разъемах под номерами 4,6


Может случиться так, что отсутствует силовая цепь ( + ) или () на разъем под номером 5 . Если () т.е. вес не доходит до разъема; нужно проверить стык с телом Мои пищевые цепи зазвонили.


Место подключения массы труднодоступное, для получения необходимо разобрать верхнюю и нижнюю облицовку пола тоннеля.

Проверил силовые цепи до разъема под номером 4 , а топливный насос не работает, затем произвел вышеуказанные действия как показано на рисунке, вытащил топливный модуль с топливным насосом из топливного бака. Снял зажимное кольцо и прокладку

.


Осторожно вытащил топливный модуль из бака, наклонив его в сторону правой внутренней двери, чтобы не погнуть поводок поплавка датчика уровня топлива

Топливный модуль в разобранном виде.Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и обнаружил причину выхода из строя плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Штатный топливный насос ВАЗ 2110 относится к основным узлам топливной системы автомобиля. Его основное предназначение — обеспечить правильную транспортировку бензина к распределительному или впрыскивающему узлу (то есть к форсунке или карбюратору) под создаваемым давлением.В топливной системе «десятки» различают топливные насосы механического типа и электронасосы.


Топливный насос по механическому принципу действия, его параметрам и конструктивным особенностям

ТНВД механический устанавливается на «десятки» с двигателями карбюраторного типа. Он приводится в движение распредвалом силовой установки, на блоке которого он установлен. Конструктивно он причислен к изделиям поршневого типа и в его состав входят:

  • элемент шкафа, включающий 2 смежных отсека и верхние монтажные крышки;
  • диафрагма, расположенная между частями корпуса;
  • пружин обратного действия;
  • Амортизатор
  • связан с диафрагмой на жестком основании;
  • клапан впрыска и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
  • механический привод;
  • сетка фильтра.

Ранее было установлено, что бензонасос ВАЗ десятой модели, цена которого относительно приемлемая, приводится в движение эксцентриком распределительного вала двигателя. При круговом перемещении эксцентрика наблюдается нижнее движение диафрагмы и штока с преодолением действия силы сжатия пружины.

В этом случае освободившееся пространство расширяется, и топливо заполняет разряженную плоскость, попадая через пусковой клапан, а нагнетательный элемент находится в закрытом состоянии.Мембрана, состоящая из 2-х мембранных компонентов с прокладками, является основным функциональным элементом насоса. Он соединен со штоком, который напрямую связан с элементами механического механизма приводного механизма.

Различия в параметрах ТНВД связаны с величиной давления и размерами кузовной части. Следует обратить внимание на топливный насос Bosch, у которого давление топлива находится в диапазоне 2,8–3,8 бар. Параметры изделия не всегда зависят от радиуса корпуса; здесь, как правило, определяющим фактором является длина.Эти размеры разные, среди копий есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива отличаются расположением съемной стружки.


Длина топливного насоса зависит от способности элемента выполнять свои функции при малом содержании топлива в бензобаке.


Электрический топливный насос

Бензонасос для форсунок ВАЗ 2110 электротехнический устанавливается на автомобили с регулируемой системой впрыска.Электробензонасос «Десятка» расположен в топливопроводе системы в топливном баке автомобиля. Такое смещение элемента значительно снижает возможность потерь топлива из-за использования схемы без участия трубопроводов, работающих на всасывание топлива.


В состав данного элемента системы подачи топлива входят:

  • насос, корпус которого выполнен из металла;
  • Датчик уровня топлива
  • ;
  • топливозаборник;
  • Сетка фильтровальная
  • ;
  • клапаны обратные и редукционные.

Клапан обратного принципа действия останавливает топливораспределительный комплекс при остановке силовой установки. Элемент понижения давления контролирует давление, выполняя функцию предохранительного клапана.


Конструкции электрических бензонасосов:

  • роликового типа;
  • зубчатого типа;
  • центробежного типа.

Электрический роликовый насос всасывает топливо и приводит его в движение за счет функций роторного элемента и движения специальных роликов.Шестеренчатый насос всасывает топливо и приводит его в движение за счет и качает за счет перемещения внутренних шестерен относительно элемента статора, играющего роль внешней шестерни. При движении ротора роторного типа боковые элементы зуба создают в своих сегментах камеру, которая изменяет степень разреженности, с которой создается эффект всасывания и приема топлива.

При этом центробежный топливный насос монтируется непосредственно в топливопроводе. Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно.У них есть одна важная особенность — ограничение по параметрам давления и функциональности.


Выбор насоса подачи топлива на ВАЗ 2110

Несмотря на надежность элемента, топливный насос иногда выходит из строя. Как правило, неисправность заключается в выходе из строя щеток электронасоса. Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность, ведь чем тише работает насос, тем удобнее его использовать.

При выборе ТНВД требуется покупка такого же товара с таким же артикульным номером. Часто автолюбители среди множества аналогов выделяют бензонасос Bosch, который используется на автомобилях объемом 1,6 литра и оборудован регулятором давления уровня топлива.

Ситуация, когда глохнет двигатель и не качает топливный насос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение. Особенно, если он новый для с системой подачи топлива и ее комплектацией, а также с перечнем оборудования, обеспечивающего нормальную работу этой системы.

Отсутствие топлива на выходном патрубке насоса еще не является фактом его выхода из строя.

Не качает бензонасос на ВАЗ 2110 не только из-за его поломки, так как причин такого поведения может быть несколько.

Теперь главное не паниковать, в первую очередь вспомнить когда машина заправлялась последней . Индикаторный индикатор на панели приборов по-прежнему ничего не говорит. Датчик уровня в баке может «залипнуть», как указывает стрелка на индикаторе (см.).

Если автомобилю уже больше 3-х лет и он на своих шинах замерил более 100 тысяч пробега, то от его систем и оборудования можно ожидать каких-либо сюрпризов в плане отказов.



Порядок проверки причин отказа


Следующее подозрение — электрическая проводка помпы. В цепи питания от бортовой сети автомобиля до электродвигателя насоса имеется предохранитель и реле.Устанавливаются они не на главном щитке предохранителей, а на дополнительном, который находится на десятке верхних под передней панелью справа от блока рулевого управления.

Если посмотреть на этот дополнительный блок, то реле и предохранительная вставка мотора насоса будут слева (там всего три комплекта реле и предохранителей).

Проверка проводки не требует специальных знаний и не занимает много времени. Но если с блоком питания все в порядке, то при дальнейшем осмотре необходимо демонтировать кожух помпы.


Причины работы помпы


Насос не может полностью подавать топливо только по двум причинам:
  • выгорание обмоток двигателя;
  • до такой степени, что оставшегося диаметра сечения их отверстий недостаточно для откачки топлива из бака.



И первая, и вторая причины одинаково вероятны , хотя они взаимосвязаны . При загрязнении фильтров, когда их не только долгое время не меняли, но и не чистили, их пропускная способность резко снижается.

К этому можно добавить процессы осаждения на стенках топливопровода различных примесей и присадок, которые в большом количестве присутствуют в нашем бензине. В результате увеличивается нагрузка на топливный насос, он работает на полную мощность и начинает перегреваться.

Охлаждает топливный насос , циркулирующий в нем, топливо, так как оно имеет более низкую температуру, чем вода, и является отличным охладителем. Но это определение верно только для качественного бензина (большая редкость в наше время).Следовательно, некондиционный бензин не может достаточно охладить насос, работающий с перегрузками, и обмотки его электродвигателя прожигаются.


Чтобы не переходить сразу к разбору ТНВД, нужно убедиться в наличии достаточного сечения топливопровода , проложенного от входа до бензобака.


Перед тем, как приступить к любым работам, связанным с проверкой или ремонтом топливной аппаратуры, необходимо сначала сбросить давление в магистрали.Для этого из цепи питания помпы снимается предохранитель, а двигателю дается время на выделение остатков бензина, после чего он глохнет.

Топливный насос ВАЗ 2110 , выполняющий роль нагнетателя бензина, вряд ли сможет самостоятельно передвигаться без этого небольшого, но очень важного агрегата. Сразу скажем, что топливный насос карбюраторной «десятки» — механический, а у инжектора ВАЗ 2110 — электрический топливный насос. Сегодня мы подробно поговорим о обоих.

Так, топливный насос механический для карбюраторного двигателя ВАЗ 2110 установлен между клапанной крышкой и распределителем зажигания, в подкапотном пространстве. Фактически такое устройство позволяет получать возвратно-поступательный момент от вала, идущего от распределительного вала к распределителю зажигания. Благодаря эксцентрику на этом валу движения через шток передаются на рычаг впрыска топлива. Сам рычаг совершает возвратно-поступательное движение за счет всасывания топлива через мембрану.Кстати, эта помпа, как и все насосы от модели ВАЗ-2101, имеет рычаг ручной подкачки топлива. Это довольно удобно, поскольку позволяет быстро проверить работу механизма буквально голыми руками. Фотография механического насоса ВАЗ 2110 Далее.

Так выглядит механический насос в разрезе, смотрим схематический рисунок.


Топливный насос механический ВАЗ-2110 состоит из следующих элементов —

  • 1 — напорный патрубок
  • 2 — фильтр
  • 3 — корпус
  • 4 — всасывающий патрубок
  • 5 — крышка топливного насоса
  • 6 — всасывающий клапан
  • 7 — складской
  • 8 — рычаг ручного впрыска топлива
  • 9 — пружина
  • 10 — кулачок
  • 11 — балансир
  • 12 — рычаг механической подкачки топлива
  • 13 — крышка топливного насоса нижняя
  • 14 — прокладка выносная внутренняя
  • 15 — распорка внешняя
  • 16 — клапан нагнетательный

Снятие и установка механического насоса ВАЗ 2110 особых затруднений не вызывает.Достаточно снять воздушный фильтр, ослабить хомуты входящего и выходящего шлангов топливопровода, снять эти шланги, затем открутить две гайки крепления самого насоса и можно будет снять механизм с двух шпилек, на которых висит топливный насос. . При установке желательно заменить прокладки, которые находятся на изоляционной вставке.

Бензонасос ВАЗ 2110 форсунка

ТНВД «Десятка» устанавливается непосредственно в бензобак. Снятие и замена этого агрегата также не доставляет проблем владельцам ВАЗ 2110.Достаточно приподнять диван заднего сиденья, открутить люк и топливопроводы … главное не забыть сбросить давление в системе.

Топливная система с правильным впрыском отличается от карбюраторной версии способом подачи топлива. Если карбюраторный двигатель всасывает топливо независимо от карбюратора, то топливо впрыскивается в инжекторный двигатель под давлением через форсунки. Поэтому задача электронасоса в баке — постоянно поддерживать высокое давление во всей системе.Насос включается и выключается автоматически (с помощью реле), отвечая на команды с датчиков давления. Собственно сама помпа выглядит примерно так, как на фото ниже.


Определите, правильный ли электрический насос? в вашем автомобиле может быть довольно простым. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, поэтому он нагнетает необходимое давление. Если этого гудения нет и двигатель не запускается, то, скорее всего, неисправна помпа.Либо неисправно реле включения помпы, которое находится в салоне под центральной консолью панели, обычно у ног пассажира.

Часто бывает, что помпа не в состоянии создать необходимое давление, хотя гудит, то и его нужно менять. Насос-форсунка ВАЗ 2110 очень чувствителен к разного рода мусору, поэтому обязательно периодически меняйте топливный фильтр.

Замена ТНВД на ВАЗ 2110 форсунка

Очень полезное видео снятия бензонасоса на «десятку».

Для снятия электрического топливного насоса выполните следующие действия —

  • 1 — снизить давление в топливной системе
  • 2 — снять крышку люка под задним сиденьем
  • 3 — отсоединить по очереди 2 шланг подачи топлива
  • 4 — открутить 8 гаек по окружности кольца и снять
  • 5 — достать насосный агрегат из топливного бака, не повредив рычаг датчика указателя уровня топлива
  • 6 — снять резиновое уплотнительное кольцо

Не забывайте, что при установке нового электрического топливного насоса-форсунки ВАЗ 2110 стрелка на крышке электронасоса при установке должна указывать направление на заднюю часть машины.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
