Двуполярный регулируемый БП из однополярного

Приветствую, радиолюбители-самоделкины!

Немаловажное направление в электронике — построение различных блоков питания, в частности, лабораторных, которые позволяют регулировать выходное напряжение в широких пределах, ограничивать ток при необходимости, защищать от коротких замыканий, а также показывать текущее напряжение на выходе и ток, который потребляет нагрузка. Ни один бывалый радиолюбитель не обходится без собственного лабораторного блока питания, ведь любую схему после сборки нужно протестировать, подав напряжение, контролируя при этом так, а иногда требуется контроль и при разных питающих напряжениях — например, как поведёт себя устройство при снижении напряжения на питающем аккумуляторе. По этой причине в сети представлено довольно большое количество различных схем блоков питания, они могут быть как самыми примитивными, например, на микросхеме LM317, позволяющие регулировать только выходное напряжение, так и более продвинутые, в том числе с применением высокоточных амперметров-вольтметров, различным набором полезных функций.

Чаще всего используются обычные однополярные блоки питания — на их выходе имеется два контакта, плюс и минус, ведь большинство электронных схем питаются также от однополярного напряжения. Но есть также схемы, которые требуют двуполярного напряжения — выглядит оно следующим образом: имеется некая средняя точка (земля), относительно неё есть положительный потенциал (напряжение), и отрицательный. Можно представить это как два однополярных источника напряжения, например, батарейки, включенные последовательно — точка их соединения будет землёй, относительно этой точки будет и положительное плечо, и отрицательное, общий размах напряжений будет равен сумме двух источников, на выходе такого блока питания будет уже три контакта — плюс, минус, и земля (средняя точка). Устройств, которые требуют для питания двуполярного напряжения, не так много, но, тем не менее, они существуют и иногда в них возникает потребность. Например, чаще всего от двуполярного напряжения питаются различные усилители, как мощные, так и слаботочные на операционных усилителях. Поэтому двуполярный блок питания хоть и не так часто используется, но обязательно должен быть столе продвинутого радиолюбителя, чтобы не задумываться, где взять такой источник, когда в этом возникнет потребность. Конечно, можно собрать такой блок питания с нуля и оформить в виде отдельного устройства — но это не всегда имеет смысл, особенно учитывая, что он не так часто используется. Зато всегда можно собрать небольшую приставку для обычного однополярного регулируемого блока питания, которая позволит получать двуполярное напряжение из однополярного с достаточной мощностью — запитать можно будет даже мощный усилитель. Схема такой приставки представлена ниже.

В левой части схемы в виде большого прямоугольного показан исходный обнополярный БП, в который будет добавлена приставка. На его вход подаётся напряжение из розетки 220В, с выхода снимается напряжение в диапазоне 0-30В, регулируется переменным резисторов — самый типичный блок питания, который наверняка каждый собирал. С выхода идут два провода — плюс и минус, которые затем поступают на специальную схему-преобразователь, с её выхода, как можно увидеть, идут уже три провода — плюс, минус, земля. Также вверху схемы имеется отвод напрямую от исходного блока питания — для того, чтобы конструкцию можно было использовать как в исходном варианте в виде обычного блока питания, так с и использованием двуполярного выхода. Переключение осуществляется с помощью выключателя S1, который просто прекращает подачу питания на схему-приставку. Таким образом, получится максимально универсальный источник питания, который подойдёт для проверки практически любых низковольтных устройств — выход одногополярного и двуполярного напряжения можно сделать как объединённый на одном разъёме, так и отдельно друг от друга.

Рассмотрим более подробно элементы схемы. Как можно увидеть, в схеме используется активный компонент — операционный усилитель, применить здесь можно практически любой, например, распространённые импортный TL071, TL081, содержащие как раз один канал, подойдут также и двухканальные TL072, TL082 в этом случае второй канал просто останется незадействованным. Сразу при подаче питания напряжение поступает на регулируемый делитель из резистора R1 и R2, последовательно с которым стоит подстроечный резистор — он служит для установки на выходе преобразователя половины от питающего напряжения. Весь принцип работы заключается именно в этом деление амплитуды входного напряжения пололам, при этом средняя точка исходного питающего напряжения становится землёй, а каждая половина — отдельным плечом. Поэтому нужно учитывать, что выходное напряжение двуполярного источника станет в два раза меньше, чем исходное однополярного — например, если на входе было 30В, то на выходе получим двуполярный источник на 15В, то есть два плеча по 15В каждое, суммарно те же 30Lentainform.com. Операционный резистор здесь выступает в роли компаратора, буквально «следя» за тем, чтобы уровни напряжений в каждом плече были одинаковы. Если к выходу подключена несимметричная нагрузка и одного плечо потребляет больший ток, то операционный усилитель компенсирует эту разницу, быстро выравнивая напряжение, происходит это за счёт открытия силовых транзисторов VT1 и VT2. На схеме можно увидеть, что транзисторы стоят параллельно по два — о каждый второй выделен зелёным цветом. Если схема будет использоваться с относительно небольшой нагрузкой и не планируется подключение к ней сильно несимметричной нагрузки — достаточно будет одной пары транзисторов, если же планируется работа с большой мощностью — желательно поставить дополнительную пару, которая примет на себя часть тока и тепловыделения. Особое внимание стоит уделить резисторам в эмиттерах транзисторов — если используется только одна пара, то эти резисторы можно заменить перемычками, если же транзисторы включены параллельно — то резисторы необходимы для выравнивания токов, сюда требуется установить мощные проволочные резисторы с сопротивлением 0,1 — 0,2 Ома, мощность 2-5Вт, в зависимости от мощности подключаемой нагрузки.

Транзисторы в схеме используются разной структуры — PNP и NPN, лучше всего применить комплиментарные пары, например, подойдут отечественные КТ805/КТ837, КТ819/КТ818, КТ827/КТ825.

Важным параметром транзисторов в данном случае будет максимальный ток, который они выдерживают — чем он будет больше, тем надёжнее получится схема. Также нужно смотреть а допустимое рабочее напряжение, оно должно быть как минимум 50В. Диоды на выходе преобразователя нужны для того, чтобы транзисторы не шунтировали подключаемую нагрузку — использовать здесь также стоит мощные диоды, рассчитанные на большой ток, подойдут КД226, КД210, КД237 либо их импортные аналоги. Также важной частью схемы являются конденсаторы С1 и С2 — электролитические большой ёмкости, они служат для фильтрации пульсаций на выходе, экономить в данном случае на их ёмкости не стоит, на схеме указано минимально возможная ёмкость, не лишним будет также зашунтировать их небольшими керамическими/плёночными конденсаторами. Напряжение С1 и С2, в идеальном случае, должно быть не меньше, чем максимальное напряжение исходного однополярного блока питания.



Автор установил такую приставку в уже собранный готовый лабораторные БП, плата не занимает много места, но существенно расширяет функционал. Транзисторы нужно разместить на радиаторах, чем больше будет ток нагрузки — тем больше должны быть радиаторы.

Общий вид получившегося блока питания. На переднюю панель добавлен тумблер, который переключает выход и режим однополярного БП, либо двуполярного. Штатный регулятор по прежнему выполняет свою функцию и позволяет регулировать напряжение на выходе. Не лишним также будет предохранитель, установленный в отдельном отсеке сбоку корпуса. Удачной сборки! Все вопросы и дополнения пишите в комментарии.

Источник (Source)

Простой преобразователь однополярного напряжения в двухполярное max +-15В — Проверенные схемы — Радиолюбитель — Каталог статей

            Увлёкся я недавно радиоэлектроникой, так сказать хобби себе нашёл)). Дошло дело и до усилителей звука и как полагается в этом деле понадобилось двухполярное питание (+ GND -) для тестов свежесобранной схемы)). Вначале обходился топорным методом — собирал батарею из аккумуляторов на 12В из бесперебойника (UPS) и подключал посередине их соединения.

 Такой метод громоздкий и неточный, так как идеально равномерно заряженных аккумуляторов у меня не было, впоследствии возникал перекос по питанию, да и весь этот паровозик из последовательно соединённых батарей немного напрягал)) Из чего стал вопрос, как сделать из однополярного напряжения двухполярное, как говорится гугл в помощь)). После недолгих странствий по интернет страничкам набрёл на одно видео, которое прикрепил ниже, собрал схему — понравилась, правда пришлось немного подправить печатную плату(ПП) под себя, так как не нашёл нужных транзисторов(( Мощность схемы зависит от транзисторов, нужную комплементарную пару я не нашёл, поэтому взял высоковольтные с меньшим амперажом.



ПАРАМЕТРЫ СОБРАННОЙ СХЕМЫ:

max Vin: 30V (лучше немного меньше, т.к. это max напряж. микросхемы LM358)

max Vout: +-15V

max Iout: КТ818/КТ819 — 15A, BDX53C/BDX54C — 8A

СХЕМА:

Оригинальная плата для транзисторов КТ818/КТ819 (ЭКБ), переделанная плата для BDX54C/BDX53C (БКЭ). Транзисторы должны быть изолированны друг от друга слюдяной подложкой или установлены на разные радиаторы!!!

ПЕЧАТНЫЕ ПЛАТЫ открываются программой Sprint — Layout 6.0:

-скачать оригинальную ПП

-скачать переделанную ПП

-скачать список деталей

Видео данного преобразователя:

Регулируемый двуполярный источник питания из однополярного

Радиоэлектроника, схемы, статьи и программы для радиолюбителей.

• Схемы
  • Аудио аппаратура
    • Схемы транзисторных УНЧ
    • Схемы интегральных УНЧ
    • Схемы ламповых УНЧ
    • Предусилители
    • Регуляторы тембра и эквалайзеры
    • Коммутация и индикация
    • Эффекты и приставки
    • Акустические системы
  • Спецтехника
    • Радиомикрофоны и жучки
    • Обработка голоса
    • Защита информации
  • Связь и телефония
    • Радиоприёмники
    • Радиопередатчики
    • Радиостанции и трансиверы
    • Аппаратура радиоуправления
    • Антенны
    • Телефония
  • Источники питания
    • Блоки питания и ЗУ
    • Стабилизаторы и преобразователи
    • Защита и бесперебойное питание
  • Автоматика и микроконтроллеры
    • На микроконтроллерах
    • Управление и контроль
    • Схемы роботов
  • Для начинающих
    • Эксперименты
    • Простые схемки
  • Фабричная техника
    • Усилители мощности
    • Предварительные усилители
    • Музыкальные центры
    • Акустические системы
    • Пусковые и зарядные устройства
    • Измерительные приборы
    • Компьютеры и периферия
    • Аппаратура для связи
  • Измерение и индикация
  • Бытовая электроника
  • Автомобилисту
  • Охранные устройства
  • Компьютерная техника
  • Медицинская техника
  • Металлоискатели
  • Оборудование для сварки
  • Узлы радиаппаратуры
  • Разные схемы
• Статьи
  • Справочная информация
  • Аудиотехника
  • Для начинающих
  • Микроконтроллеры
  • Автоматика и управление
  • Радиолюбительские рассчеты

Однополярное и двуполярное питание

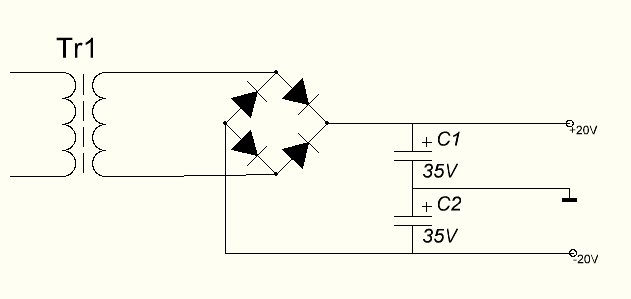

Двухполярное питание необходимо для питания операционных усилителей, усилителей мощности и другой техники. Но зачастую у радиотехников не оказывается под рукой соответсвующего источника двухполюсного питания или трансформатора с симетричными обмотками. И тогда появляется необходимость конвертировать из однополярного напряжения в двухполюсное. Для построения наипростейщшего конвертора из однополярного напряжения в двухполюсное, используется делитель напряжения на резисторах с одинаковым сопротивлением. Два одинаковых резистора подключаются последовательно к источнику однополярного напряжения Х Вольт, и таким образом на положительном полюсе источника питания получаем (+)Х/2 Вольт, на отрицательном (-)Х/2 Вольт, а между резисторами общий провод или землю. Но такая схема имеет существенный недостаток: при работе на неравномерную нагрузку на разных плечах источника двухполюсного напряжения, будет неравномерное напряжение относительно общей точки. Для избежания этого недостатка используют стабилизацию напряжения при помощи транзисторов. На следующих схемах представлен вариант преобразователя однополярного напряжения в двухполюсное на транзисторах.

Так же можете поэкспериментировать со следующими схемами, использующими операционный усилитель для стабилизации потенциала общей точки двухполярного напряжения.

Теги: При конструировании различных усилителей мощности ЗЧ радиолюбители довольно часто сталкиваются с проблемой, когда отсутствует двухполярный источник тока. Схема, изобиженная на рис.1, позволяет получить из обыкновенного питания двуполярное, кроме того, она сама по себе является стабилизатором. На вход можно подавать напряжение как переменное, так и постоянное, в последнем случае диоды VD1-VD4 можно исключить, но при этом при подключении придется соблюдать полярность.

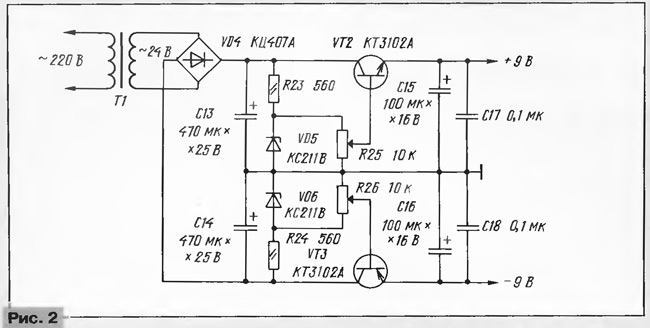

Рассмотрим работу устройства. Если присмотреться — схема состоит из трех простейших стабилизаторов напряжения. При подключении к источнику питания на коллектор VT2 поступает +27 В, с его эмиттера относительно минуса снимается стабилизированное +12 В, следовательно, между коллектором и эмиттером VT2 разница напряжений составляет 15 В Именно это напряжение и использует VТ1, на его эмиттере относительно эмиттера VT2 также стабилизированное +12 В, а относительно минуса напряжение +24 В. Все вроде бы хорошо, в работе разобрались, получили «плюс», «общий» и «минус» и нет необходимости в применении стабилизатора по минусу на VT3 Однако представим себе ситуацию короткое замыкание выхода верхнего по схеме плеча, тогда эмиттер VT2 окажется замкнутым с эмиттером VT1, на общем проводе относительно минуса окажется +24 В, проще говоря, на нижнем по схеме плече относительного «общего» будет -24 В Это может привести к выводу из строя питающей аппаратуры. Чтобы этого не произошло и установлен стабилизатор по минусу, собранный на VT3. Конструкция и детали Все детали стабилизатора, кроме транзисторов, установлены на печатной плате из однослойного фольгированного текстолита размером 35х95 мм. Транзисторы «посажены» на теплоотводы из дюралюминия и соединены с печатной платой отрезками многожильного провода. Номиналы конденсаторов и сопротивления резисторов могут быть изменены на 20-25 %. Печатная плата показана на рис.2. Если все детали исправны, правильно собранная схема в наладке не нуждается и начинает работать сразу.

Представь себе батарейку. Минус батарейки считай нулём (или плюс батарейки считай нулём). Меряй мультиметром относительно нуля другой конец батарейки — получишь +U (или получишь -U). Это однополярное запитывание. Соединяй две батарейки последовательно (плюс одной к минусу другой). Точку их соединения считай нулём. Меряй мультиметром относительно нуля концы батареек — получишь +U и получишь -U. Это двухполюсный ток.

Да, это одно и тоже. Все они соединяются вместе и подключаются к земле (минусу) ист. питания. В этой схеме — однополярное запитывание. А в двухполярном земля — землей, относительно нее есть положительный потенциал и отрицательный. Когда ты мериеш мультиметром его минус всегда на земле а плюс покажет либо +1,5, либо-1,5 смотря куда ткнешь. Нет. Земля — это не минус. Забей вообще на термин «земля». «Ноль» или «общий провод» больше подходят. У тебя в кампуйторе есть блок питания. У него разъём на материнку идёт. На самом БП и на разъёме присутствуют следующие напряжения относительно общего провода БП (обозначен как GND): +5В, +3. 3В, +12В, -5В (минус!) и может быть ещё что-то там. При измерении ты подключаешь чёрный общий провод (или GND) мультиметра к общему проводу БП. А красным проводом подключаешся к точке, где хочешь что-то измерить. В компуйторах общий провод БП подключен к металлическому шасси (корпусу) можешь относительно него померять. Вот этот общий провод и обозначают значком «перевернутое T». Однако, если в схеме несколько не связанных между собой источников питания, то у каждого источника — свой общий провод, и обозначаться они должны по разному (тоже близко к «перевернутой Т»). Еще есть вопросы про батарейку? (Кстати, те знаки, про которые ты выше спрашивал, обозначают не одно и то же. На принципиальных схемах, если есть отличие в начертании значков, то эти значки обозначают разные вещи. Иначе зачем рисовать их по-разному?) Потенциал общего провода может быть любым, смотря относительно чего его мерить. Перев. т подключать к — батарейки. Может тебе будет легче понять через переменное напряжение? В розетке есть два провода: земля и фаза. На фозе происходит изменение потенциала относительно земли по синусу. Вспомни SIN-ду. Ось х соответствует 0 потенциалу отн. земли. Все, что выше — «+», ниже — «-«. Так и здесь. только у нас три провода вместо 2-х и на двух из них не переменка, а постоянное.

Нет, этот трансформатор не подойдет. Он маленький, а значит, слабый, и обмотка на 17в. у него всего одна, а надо две. И напряжение +-25в. для вашей микросхемы максимальное, не надо упираться в потолок. При работе на динамики 4ом нормальное запитывание в пределах +-16-18в., для 8ом +-22в. Я свою 7265 кормлю от трансформатора 2*16в., после выпрямления с учетом падения напряжения на диодах получается +-20в., если верно помню ) . Гоняю на 4ом, ток трансформатора 1,3А, но вообще надо побольше, ближе к 2А. . на этом трансе таки есть пример обмоток, удобно устроенных для двухпол. питания. Рядом с 17в. три черных провода, так называемая обмотка с отводом от середины, с напряжениями 7-0-7 (между каждым концом и серединой напряг 7в., а от конца до конца 14в). Вот и вам надо 17-0-17. Или две отдельных по 17в., при этом начало одной с концом другой соединить-и там будет ноль, «общий», земля.При +/-35 вольтах Ваша ИМС долго не протянет. Ибо если Вы раскурите даташыт и форумы, то увидите, что при данном напряжении питания режим работы иначе как «тяжелым» не назовешь. Там же (от практиков-радиолюбителей и от меня лично) Вы получите совет, что НАИБОЛЕЕ оптимальным является напряжение питания для данной ИМС в диапазоне от +/-27 до +/-32-33 вольт. Туда же стОит добавить и то, что с напряжением питания производитель рекомендует определиться исходя из нагрузки на выходе УМНЧ. У меня 7294 работает при питании +-38в (таким образом я восстановил трансляционный усилитель 100У-101, поставив вместо того усилителя корорый был две микросхемы. Никаких проблем не замечал, на трансляционную линию (при максимальной нагрузке на нее) работает нормально. А вот как долго протянет, не знаю. Трансляция работает почти непрерывно с уровнями, близкими к максимальным (30 и 120в после трансформатора).

В этой статье расскажем о делители однополярного напряжения в двухполярное и о его характеристике. Так же поговорим о его настройке и работе.

С развитием и распространением микроэлектронной техники всё острее возникает необходимость иметь в своей домашней лаборатории качественный источник двухполярного выходного напряжения. Но как только радиолюбители с этим сталкиваются, начиная искать различные варианты построения двухполярных блоков питания, то некоторые из них разочаровываются.

Как правило, источники двухполярного питания имеют фиксированные выходные напряжения. Попытка «малой кровью» сделать из фиксированных двухполярников источники питания с плавной регулировкой выходного напряжения чаще приводит к неравенству по амплитуде выходных напряжений разной полярности. Для реализации этой возможности приходится усложнять схему. Другие, к источникам положительного напряжения делают «примочки», преобразовывающие положительное напряжение в отрицательное. Варианты преобразователей предлагались в двух предыдущих статьях — на коммутируемом конденсаторе и на зарядном дросселе.

Но эти преобразователи не универсальны, они так же не способны поддерживать равенство положительного и отрицательного напряжения, поэтому не позволяют их использовать в качестве двухполярных источников питания с плавной регулировкой.

Таким образом, перед радиолюбителями стоит выбор: либо простая схема «фиксированного» двухполярного напряжения, либо качественная, но сложная схема блока двухполярного питания.

Я предлагаю Вам другой, и по моему мнению самый качественный вариант решения проблемы – специальную приставку к имеющемуся у Вас блоку однополярного питания, которая «делит» однополярное постоянное напряжение на два – положительное и отрицательное. Единственным ограничением использования устройства является невозможность использования с источником питания, у которого плюс, или минус питания находится на единой «массе» с нагрузкой. Например — от аккумуляторной батарей автомобиля. Связано это с тем, что устройство «создает» собственную «массу». Но необходимость работы в таком режиме настолько ничтожна, что можно не обращать внимания на этот недостаток.

Характеристики делителя однополярного напряжения в двухполярное:

Представленный делитель напряжения может подключаться к любому блоку однополярного напряжения в диапазоне от 7 до 30 вольт. При этом выходное двухполярное напряжение будет от 3 до 14,5 вольта.

В ходе работы, делитель не ухудшает параметров и характеристик Вашего однополярного блока питания. Что очень важно.

Делитель обеспечивает двухполярным питанием несбалансированную нагрузку током до 10 ампер каждого напряжения (и положительного, и отрицательного). Другими словами, если в положительной цепи будет нагрузка с током потребления 10 ампер, а в отрицательной 0,1 ампер, то положительное и отрицательное напряжения будут отличаться не более 0,01 вольта.

Регулировка двухполярного выходного напряжения осуществляется на самом блоке однополярного питания. Поэтому, если на Вашем блоке питания этой регулировки нет, то и выходное напряжение регулироваться не будет.

Представленный делитель однополярного напряжения испытывался с ранее разработанным мной универсальным блоком стабилизированного питания. Он показал превосходные свойства. Так как мой блок питания выдавал напряжение до 26 вольт, то выходные напряжения составили от 3 до +- 12,3 вольта. После подключения дополнительных витков вторичной обмотки силового трансформатора в схеме универсального стабилизированного блока питания до выходного стабилизированного напряжения в 32 вольта, выходные напряжения делителя составили от 3 до +- 15,2 вольта. Система автоматики от перегрузок работает также надежно.

;Устройство обладает адаптивной схемой контроля и регулировки равенства выходных напряжений, не зависимо от возможного изменения их амплитуды и нагрузки.

Принципиальная схема представлена на рисунке.

Работа делителя однополярного напряжения

Операционный усилитель DA1 измеряет разницу напряжений в средней точке делителя напряжения R1 — R2,R3 с напряжением на «корпусе» и реагирует на их разницу увеличивая, или уменьшая выходное напряжение.

При подаче питания на устройство, происходит заряд конденсаторов С1 и С2 по пути «+» источника питания, конденсатор С1, конденсатор С2, «-» источника питания. Таким образом, каждый конденсатор зарядится половинным входным напряжением. Эти напряжения и будут на выходе устройства. Но это будет наблюдаться при сбалансированной нагрузке.

Рассмотрим случай, когда к устройству подключена несбалансированная нагрузка – например, сопротивление нагрузки в цепи положительного выходного напряжения намного меньше сопротивления нагрузки подключенной к цепи отрицательного выходного напряжения. Так как параллельно конденсатору С1 подключена цепь нагрузки – диод VD1 и малое сопротивление нагрузки, то заряд конденсатора С2 будет проходить не только через С1, но и по параллельной ему цепи — диод VD1, малое сопротивление нагрузки. Это приведёт к тому, что конденсатор С2 будет заряжаться большим напряжением, чем конденсатор С1, что в свою очередь приведёт к тому, что положительное выходное напряжение будет меньше отрицательного. На корпусе устройства напряжение возрастёт по потенциалу относительно средней точки резисторов R1 — R2,R3, где потенциал равен половине входного напряжения. Это приведёт к появлению на выходе операционного усилителя отрицательного напряжения относительно корпуса устройства. И чем больше будет разница потенциалов на входе операционного усилителя, тем больше будет отрицательное напряжение. В результате отрицательного напряжения на выходе ОУ, транзисторы VT3 и VT4 откроются и подобно цепи «диод VD1, малое сопротивление нагрузки» в положительной цепи, создаст шунтирующее действие на конденсатор С2 в отрицательной цепи. Это в свою очередь приведёт к уравновешиванию токов в положительной и отрицательной цепях и выровняет выходные напряжения. В случае разбалансировки нагрузки устройства в сторону отрицательного напряжения открываются транзисторы VT1 и VT2.

Таким образом, за счёт схемы автоматического контроля за потенциалом «нуля», осуществляется его балансировка в «среднее состояние» между плюсом и минусом питания.

В качестве операционного усилителя можно использовать микросхемы К140УД6, К140УД7, К140УД601, К140УД701.

Резисторы R8 – R15 – для выравнивания эмиттерных токов транзисторов и ограничения их бросков в моменты переключения.

Диоды VD1 и VD2 предназначены для исключения шунтирования транзисторами устройства цепей нагрузки.

Транзисторы устанавливают на теплоотводы достаточного размера. Размеры теплоотводов определяются только тем, насколько нагрузка будет не сбалансирована. Чем больше не сбалансирована, тем больше площадь радиаторов.

Настройка делителя однополярного напряжения.

Правильно собранная схема начинает работать сразу. Резистор R3 предназначен для установки равенства выходных двухполярных напряжений. Его настройку удобнее делать на двухлучевом осциллографе, подключив двухполярные выходы устройства ко входам осциллографа и включив режим взаимного вычитания сигналов. Вращая шлиц потенциометра устанавливают максимальное вычитание сигналов. В случае появления «биений» выходного напряжения в результате возбуждения и самогенерации, необходимо уменьшить значение резистора R5, увеличив при этом обратную отрицательную связь.

Микросхема К140УД7 ограничена по питанию до 15 вольт в «плече», поэтому для получения больших выходных напряжений необходимо подключать питание к выводам 4 и 7 через «добавочные» стабилитроны, но при этом возрастёт и нижний уровень выходных напряжений.

В данной микросхеме предусмотрена возможность регулировки баланса нуля с помощью внешнего подстроечного резистора. При изменении напряжения питания, её необходимо регулировать, поэтому мы её в своей схеме не используем.

По нестандартности решения, устройство, предназначенное для получения двухполярного напряжения из однополярного уникально. По своей простоте и надёжности схемы, это самый лучший способ получения двухполярного питания.

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Электроника, электротехника. Профессионально-любительские решения.

Для работы многих схем с использованием операционных усилителей часто требуется двухполярное питание, или однополярное со средней точкой, что почти одно и то же. Источники двухполярного питания распространены гораздо меньше, чем однополярные. Для питания схем с незначительным потреблением (порядка нескольких миллиампер) можно использовать однополярный источник с созданием средней точки с помощью простого резистивного делителя и фильтрующих конденсаторов, рисунок 1.

Рисунок 1. Создание средней точки резистивным делителем.

Такой вариант создания двуполярного питания из однополярного характеризуется ощутимыми потерями в схеме и низкой стабильностью, поскольку при неравномерной нагрузке плеч, бОльшая нагрузка будет подтягивать среднюю точку к своему плечу. Подобные схемы могут пригодиться при опытах с операционными усилителями. В схеме варианта б) подстроечным резистором R3 можно корректировать уровень напряжения средней точки. Имеет смысл использовать для быстрой сборки тестовых схем и только в том случае, если напряжение выхода однополярного источника будет достаточным, для создания двухполярного питания.

Рисунок 2. Формирование средней точки с помощью операционного усилителя.

Более адаптивную схему к малой, но динамичной нагрузке можно собрать с применением операционного усилителя. Схема получается довольно простой, рисунок 2.

Потенциометром R1 задаётся уровень напряжения средней точки. Это напряжение подаётся на не инвертирующий вход «3». При включении питания схемы конденсаторы C1 и C2 заряжаются приблизительно равномерно, в точке их соединения возникает напряжение, приближённо равное половине напряжения питания относительно нижней шинки питания (0 слева, -Uп/2 справа по схеме). Так формируется средняя точка источника питания («корпус», «земля»). Напряжение средней точки через резистор R2 подаётся на «следящий» инвертирующий вход усилителя «2».

Если напряжение средней точки подаваемое на инвертирующий вход превышает заданное напряжение на не инвертирующем входе, усилитель будет тянуть напряжение выхода «6» к минусовой шинке питания, открывая транзистор VT2 до тех пор, пока напряжение средней точки не поравняется с заданным.

Когда напряжение средней точки проседает к минусу питания, то усилитель наоборот подтягивает выход «6» к плюсу питания, открывая транзистор VT1, который будет поднимать напряжение средней точки до тех пор, пока оно не поравняется с заданным.

При дрейфе средней точки около заданного напряжения часто происходит переключение между транзисторами, а поскольку коэффициент усиления ОУ без обратной связи имеет величину порядка нескольких тысяч единиц, то стабилизирующий эффект получается достаточно точным, и в большей степени зависит от величины асимметрии нагрузки, коэффициента усиления по току транзисторов VT1 и VT2 и их мощности.

При использовании такой схемы следует учесть, что при необходимости привязать среднюю точку к корпусу устройства, первичный источник питания не должен иметь контакта с корпусом.

При переключении транзисторов могут возникнуть коммутационные помехи из-за значительной собственной индуктивности фильтрующих конденсаторов. Для устранения помех конденсаторы C1 и C2 необходимо зашунтировать керамическими конденсаторами ёмкостью 0,1…0,22 мкФ.

Достоинством схемы является то, что напряжение средней точки можно задать практически на любом уровне от минуса до плюса питания, хотя в большинстве устройств это не требуется.

Для получения стабильных выходных напряжений относительно средней точки не требуется применения двухполярного стабилизатора, для этого достаточно использовать стабилизированный первичный (однополярный) источник питания.

Ниже приведены изображения и фото готового проекта такого делителя питания. В проект добавлен резистор (R3, рисунок 3) в цепь выхода для смягчения условий перегрузки усилителя при замыкании одного плеча или значительной асимметрии нагрузки.

Рисунок 3. Схема делителя напряжения для преобразования однополярного источника питания в двухполярный.

Рисунок 4. Изображение для изготовления печатной платы методом ЛУТ (зеркалить не требуется).	Рисунок 5. Печатная плата делителя питания.

исунок 6. Монтажная схема делителя напряжения питания.

Рисунок 7. 3D-модель устройства. Рисунок 8. Внешний вид делителя питания.

Печатная плата выполнена на одностороннем фольгированном текстолите. Изображение на странице масштабировано, использовать его в процессе проблематично. Отпечаток платы в масштабе 1:1 находится в PDF файле проекта, который можно скачать в конце статьи, с него и печатайте.

В этом устройстве рекомендую применять многооборотный потенциометр (подстроечный резистор), с ним легче поймать половинку напряжения при настройке с желаемой точностью. Транзисторы можно взять и другие, всё зависит от мощности нагрузки и наличия. Мне требовалось запитать операционный усилитель с нагрузкой по выходу 1,5 мВт, поэтому особо подбором не заморачивался, взял то, чего было больше из старого распая. Правда, при случайном замыкании питания по крайним точкам у меня сгорел транзистор верхнего плеча и микросхема операционного усилителя схемы делителя. Возможно, тут требуются доработки в сторону защиты и усложнения схемы, но я предпочёл быть более осторожным, и просто заменил убитые детали.
