Сегодня уделяется все больше внимания комфортной эксплуатации машин. Создаются различные автомобильные аксессуары, среди которых стоит отметить модуль автоматического поднятия дверных стекол, то есть доводчик стеклоподъемника. Его удобство не подлежит сомнению - при использовании отпадает необходимость постоянной проверки окон перед постановкой на сигнализацию, так как такие модули закрывают их автоматически.

Раньше устройства можно было встретить только в авто премиум-класса, но их польза не осталась незамеченной основной массой автовладельцев. Так был разработан универсальный доводчик стеклоподъемника, подходящий для машин любых марок. Кроме того, простая конструкция позволила людям, увлекающимся радиоэлектроникой, создавать самодельные механизмы, отлично выполняющие заданные функции.

доводчик стеклоподъемника

В чем заключается принцип работы

Электронный блок модуля подключается к системе управления стеклами и сигнализации. В электрических автомобильных элементах он располагается между электромотором, обеспечивающим опускание, поднятие стекол, и управляющими кнопками. Единственное ограничение заключается в возможности использования подобного механизма лишь на авто, оснащенных данной функцией.

Принцип действия у всех устройств идентичен: через блок проходит напряжение, передаваемое к мотору от клавиш, за счет того что он установлен между ними. При этом модуль не задействуется при закрывании и открывании, когда машина не стоит на сигнализации.

После включения охранной системы на устройство переходит сигнал с модуля, электромотор запитывается и поднимает стекло на двери.

Как выбрать?

На современном рынке модули присутствуют в обширном ассортименте. Большую часть представляют компании, реализующие охранные автомобильные системы. Доводчик стеклоподъемника выбрать несложно, в первую очередь он подбирается в зависимости от количества стекол, которые должно закрывать устройство. Существуют варианты, закрывающие два и четыре стекла.

Также должно приниматься во внимание наличие управляющей системы на задних дверях. От этого зависит возможность монтажа модуля на них.

доводчик стеклоподъемников на 4 стекла

Виды

Устройства могут выполнять одну задачу либо быть многофункциональными. Последние, помимо закрывания, при включении сигнализации запоминают расположение стекол до постановки и приводят их в исходное положение после снятия машины с охранной системы. Также возможно приведение в прежнее положение при встрече препятствия во время закрывания.

Возможно присутствие перечня дополнительных возможностей, которые при необходимости могут быть отключены при настройке устройства на желаемые параметры. Доводчик стеклоподъемников на 4 стекла обойдется дороже простого варианта, с учетом того что большая часть функционала может оказаться ненужной при достаточно трудном подключении.

установка доводчиков стеклоподъемников

Особенности

Сложность подключения к электропитанию возрастает с увеличением количества дверей и имеющихся функций. Доводчик стеклоподъемника на два окна под силу монтировать каждому человеку, ни разу не имевшему дела с подобными механизмами.

Для работ понадобится изолента, кусачки и отвертки. Если стоит лишь одна система на водительской стороне, которая также обеспечивает работу окна на пассажирской, то желательно поставить устройство именно на ней.

При наличии разделенных систем либо нахождении управляющих клавиш на тоннеле или основной консоли оптимальным вариантом станет монтаж под доской приборов.

подключение доводчика стеклоподъемников

Установка доводчиков стеклоподъемников

Теперь можно начинать работы. С учетом того, что питается механизм от бортовой сети, требуется подведение следующих проводов: “масса” и “плюс”. Инструкция к устройству содержит схему, в соответствии с ней определяются провода, переносящие напряжение на электромотор, и производится врезка проводки от модуля.

Отдельные выходы предусматриваются для разных дверей, их можно отличить по расцветке. Необходимо разрезать в желаемом месте провод, протянутый к электромотору от клавиши, и присоединить модульную проводку к обоим концам. Так осуществляется подключение доводчика стеклоподъемников.

Особое значение имеет правильный подбор проводов, так как всего их два с каждой стороны: через один производится опускание стекла, через другой - его поднятие. Ошибка при выборе приведет к автоматическому открыванию при постановке на сигнализацию.

Затем требуется подсоединить провод, через который будет идти сигнал от охранной системы. При этом после включения сигнализации импульс должен дойти до устройства за несколько секунд.

Импульс может быть отрицательным или положительным в зависимости от типа системы. Потому это необходимо узнать заблаговременно, чтобы избежать сложностей при монтаже.

Доводчик стеклоподъемников на 4 стекла имеет универсальную конструкцию, в которой присутствует два выхода под импульсы.

Как работает доводчик стеклоподъемников в автомобиле?

Автомобильный доводчик Автомобильные доводчики стёкол на сегодняшний день пользуются большой популярностью, так как это автоматизированное устройство удобно и функционально; водителям не приходится проверять, закрыты ли все окна машины, поставленной на сигнализацию. Если ранее доводчики были привилегией только премиум-класса, то сейчас этот механизм универсален и доступен. Эта статья расскажет, что такое и как работает доводчик стёкол.

Интересно! Первые противоугонные системы срабатывали с помощью ведущего вала. В момент угона автомобиль захлёбывался воем сирены, взывая о помощи.

Принцип работы доводчика стекол

Доводчик – это электронный блок, подключённый к системе сигнализации или центральному замку и системе управления стеклами.

Брелок сигнализации

Он располагается между электромотором, обеспечивающим движение стекол, и клавишами управления. Принцип работы доводчика стёкол несложен: через блок проходит напряжение, передаваемое к мотору от клавиш. При этом механизм не включается при закрывании и открывании, в обычной работе без установки на режим охраны. Во время подключения сигнализации на блок поступает сигнал с устройства, мотор заряжается и поднимает стекло на двери.

Знаете ли Вы? В машине, принадлежащей Аль Капоне, стёкла были пуленепробиваемыми, их толщина составляла два сантиметра.

Какие бывают доводчики

Сложность выбора модуля доводчика заключается в определении количества подопечных ему стёкол. Выпускаются и есть в продаже механизмы, отвечающие за закрытие двух, четырёх стёкол. Далее, следует уточнить, есть ли система управления стёклами на задних дверцах авто.

Автомобильный доводчик стекол Несложные модули отвечают за стёкла только в режиме охраны автомобиля. Устройства интеллектуальных доводчиков стёкол могут обладать ещё рядом функций: запоминать положение стёкол и возвращать их в исходное после отключения сигнализации, возвращать в прежнее положение, если стекло наткнулось на преграду. Функции модуля можно настроить самому по желанию.

Внимание! Все возможности многофункционального устройства могут не понадобиться, а настройка механизма сложна в обслуживании, и стоимость значительно превышает цену обычного.

Установка и подключение доводчика стекол

Рассмотрим подключение доводчика стёкол, действующего на две двери.

Для самостоятельной установки потребуются: набор отвёрток, нож, изолирующая лента и тонкие кусачки.

Для начала отключите зажигание и убедитесь, что стёкла при этом открываются и закрываются при нажатии кнопки. Если нет, удалите из блока предохранителей реле и установите на его место перемычку.

Блок доводчика стёкол устанавливают в водительской двери. Чтобы снять обшивку, необходимо сначала открутить винты дверной ручки и снять её. Освобождая дверь от обшивки, будьте аккуратны, так как в ней находятся блоки с идущими к двери проводами. Модуль крепится одним винтом-саморезом к металлической пластине, и фиксируется на основе двери.

Снимаем обшивку

Важно! При раздельных системах, расположенных на двух дверях, установка под приборной доской более приемлема.

К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его.

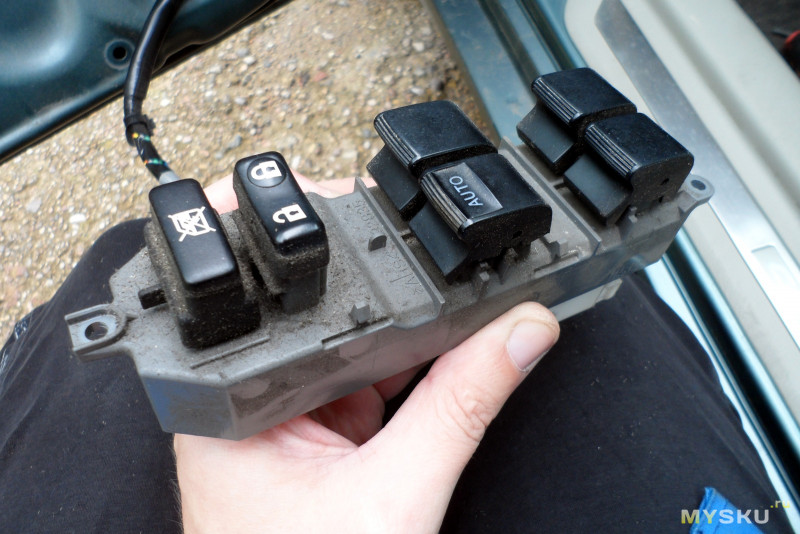

Подключаем блок Выясните, какие провода передают напряжение от кнопок управления к электромоторам.

К доводчику прилагается инструкция со схемами. Определите места врезки проводов блока и проводов питания, в схеме они различаются разными цветами.

Внимательно проверьте, правильно ли выбраны провода. От кнопок включения к электромотору проходит два провода: один под напряжением поднимает стекло, второй опускает. Если вы их перепутаете, то в режиме охраны стёкла автоматически откроются.

Затем подключайте провод, передающий импульс от блока системы охраны доводчику.

Режем, скручиваем, изолируем Доводчик стёкол для автомобиля – механизм неординарный: у него есть выход и под положительный, и под отрицательный импульс, не перепутайте их.

Перед тем, как заизолировать и убрать провода,проверьте работоспособность доводчика. Работа завершена, соберите двери, установите ручки и пользуйтесь.

По тому же методу производится подключение доводчика стеклоподъёмников на 4 стекла. Отличие от простого устройства – только в количестве врезок в проводку.

Каждый водитель, который разбирается в электрике и умеет читать схемы, может самостоятельно провести установку доводчика стёкол на своей машине.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Обзор доводчика стеклоподъемников на 2 и 4 стекла: особенности и описание

На сегодняшний день все больше автолюбителей уделяют внимание комфортной эксплуатации транспортных средств. В продаже можно встретить множество различных аксессуаров, призванных повысить комфорт при использовании авто. Одним из таких устройств является доводчик стеклоподъемника, который может быть установлен на 2 или 4 стекла.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика модуля автоматического поднятия дверных стекол

Для начала рассмотрим основные характеристики модуля. Доводчик стеклоподъемника представляет собой устройство, предназначенное для автоматического закрывания стекол в машине после установки авто на сигнализацию. Благодаря использованию такого модуля водитель может не переживать о том, что забыл закрыть окна в машине.

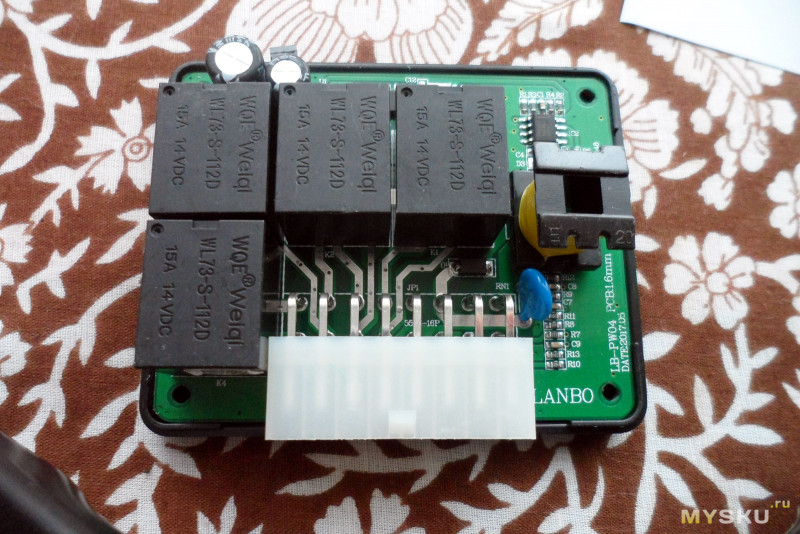

Плата модуля в разобранном видеПлата модуля в разобранном видеПлата модуля в разобранном виде

Принцип работы

Сам блок модуля на 2 или 4 стекла подсоединяется к узлу управления противоугонной системой и стеклоподъемниками. В частности, этот блок монтируется между электродвигателем, а также кнопками управления стеклоподъемниками. То есть использование доводчиков возможно только в транспортных средствах, оборудованных электростеклоподъемниками.

Что касается непосредственно принципа действия, то он идентичен для всех доводчиков. Напряжение поступает через блок и поступает ан электродвигатель. Сами доводчики никогда не задействованы при открытии и закрытии стекол, если авто не поставлено на сигналку. А вот когда противоугонная установка активируется, на само устройство передается сигнал с блока, в результате чего электродвигатель начинает питаться и поднимать стекла.

Если речь идет о многофункциональной системе, то она также может выполнять следующие функции:

  1. С помощью таких доводчиков можно осуществлять управление несколькими стеклами либо в одном, либо в разных направлениях.
  2. Функция автоматического возврата стеклоподъемников в определенное положение может быть активирована в том случае, если сигнализация была активирована не более двух часов назад.
  3. Если активируется противоугонная установка, доводчик автоматически заблокирует кнопку включения стеклоподъемников.
  4. Есть возможность настройки контроллера для работы с различными типами и конструкциями подъемников.
  5. Кроме того, при необходимости владелец многофункциональной системы сможет дополнительно подсоединить несколько кнопок для управления стеклоподъемниками (автор видео — AvtoGSM).

Виды

Доводчики на два или четыре стекла могут быть либо многофункциональными, либо предназначенными для выполнения одной задачи.

  1. Первые, кроме закрытия окон, при активации противоугонной системы могут запоминать расположение стекол, а после снятия авто с сигнализации они будете возвращать их на исходное состояние. Помимо этого, возможно приведение системы в исходное положение при наличии препятствий в ходе закрытия. Также модуль может быть оснащен дополнительными функциями. У автолюбителя есть возможность отключения или настройки конфигурации функционала при необходимости. Разумеется, модуль для закрытия четырех стекол всегда будет обходиться дешевле, чем для двух. Но необходимо учитывать, что большинство опций по факту могут попросту оказаться ненужными для автолюбителя.
  2. Второй вид — более простой. Он предназначен только для закрывания стекол окон, при этом такие варианты не оснащаются дополнительными функциями.
Схема для установки узла в автомобильСхема для установки узла в автомобильСхема для установки узла в автомобиль

Особенности

Теперь перейдем к особенностям. Сложность в вопросе монтажа системы может быть обусловлена в результате подключения модуля к большему количеству дверей, а также наличием других функций. К примеру, модуль для закрытия только двух стекол сможет установить фактический каждый автолюбитель, даже если у него нет опыта в проведении таких работ.

Если на транспортном средстве установлена только один узел со стороны водителя, обеспечивающий функциональность окон на пассажирской двери, то модуль монтируется именно на ней. В том случае, если сама система разделена или кнопки управления находятся на центральной консоли или в тоннеле, произвести установку желательно под приборной панелью. Если стекла плохо поднимаются с кнопки, то доводчик может не полностью закрыть стекло, в нем сработает реле нагрузки и он отключится — так что чиним и смазываем стеклоподъемники (автор видео — Lone Vagrant).

Установка доводчиков стеклоподъемников

  1. Чтобы произвести монтаж системы, в первую очередь ее необходимо будет запитать, для этого к узлу следует провести плюсовой и минусовой провода. В комплекте к каждому доводчику должна идти подробная инструкция по установке и эксплуатации со схемой. В соответствии с этой схемой необходимо проложить кабеля, которые будут передавать напряжение на электродвигатель.
  2. Также в комплекте должны идти выходы для дверей, они различаются между собой по цвету. В необходимом месте кабель, который идет от электромотора к кнопке, необходимо разрезать, после чего подключить к обоим кольцам модульную проводку. Таким образом вы сможете установить сам доводчик стеклоподъемника.
  3. Важнее всего в данном случае правильно подобрать кабеля, поскольку их два с каждой стороны. Один из кабелей служит для опускания стекла при активации противоугонной системы, а второй — для его поднятия после снятия авто с сигнализации. Если на этом этапе вы допустите ошибку, это может привести к тому, что стекла будут открываться, когда вы поставите авто на охрану.
  4. После этого необходимо подключить кабель, который будет передавать импульс от блока противоугонной системы. Сам сигнал должен доходить до данного компонента за 1-2 секунды. В зависимости от типа приобретенной системы сигнал может быть либо положительным, либо отрицательным. Так что вам необходимо заранее знать об этом, чтобы не допустить трудностей в ходе установки. Устройство обычного доводчика имеет универсальное строение и конструкцию. В этой конструкции всегда должно быть два выхода для передачи сигнала.
Загрузка ...Загрузка ... Загрузка ...

Видео «Как правильно произвести установку доводчиков на автомобиль»

На примере автомобиля Audi вы можете ознакомиться с инструкцией по установке системы своими руками, представленной в ролике (автор видео — Константин Эц).

Установка доводчиков стекол на Ваз своими руками » Полезные самоделки

Доводчик предназначен для совместной работы с автомобильной сигнализацией или другим устройством, имеющим специальный выход, на котором появляется импульс, отрицательный или положительной полярности, при изменении состояния системы ( например при постановке на охрану).



Для начала установки необходимо проверить, открываются и закрываются ли стекла автомобиля кнопками при выключенном зажигании, если нет, то необходимо найти в блоке предохранителей реле отвечающие за открытие закрытие стеклоподъемников, вынуть его и вместо него установить перемычку как показано на фото.
Без этой перемычки доводчики закрытия стекол работать не будут.



Монтажный блок предохранителей и реле автомобиля ваз 2114


Рис.1. Монтажный блок предохранителей и реле автомобиля ваз 2114

Установка доводчиков стекол своими руками на Ваз 2114 - перемычка в блоке предохранителей

Рис.2 Перемычка вместо реле стекло подъемников - залог того что доводчик стекол у вас будет работать.

После подготовительного этапа снимаем обшивку водительской двери (обшивка пассажирской двери остается на месте)

Установка доводчиков стекол своими руками на Ваз 2114 - снятие обшивки двери


Рис.3. Снимаем обшивку водительской двери для установки доводчика.


И устанавливаем доводчик на дверку автомобиля как показано на фото.


Установка доводчиков стекол своими руками на Ваз 2114


Установка доводчиков стекол своими руками на Ваз 2114
Рис.4, рис5. Установка модуля блока доводчика на водительскую дверь

Смотрим схему установки доводчиков.



Установка доводчиков стекол своими руками на Ваз 2114

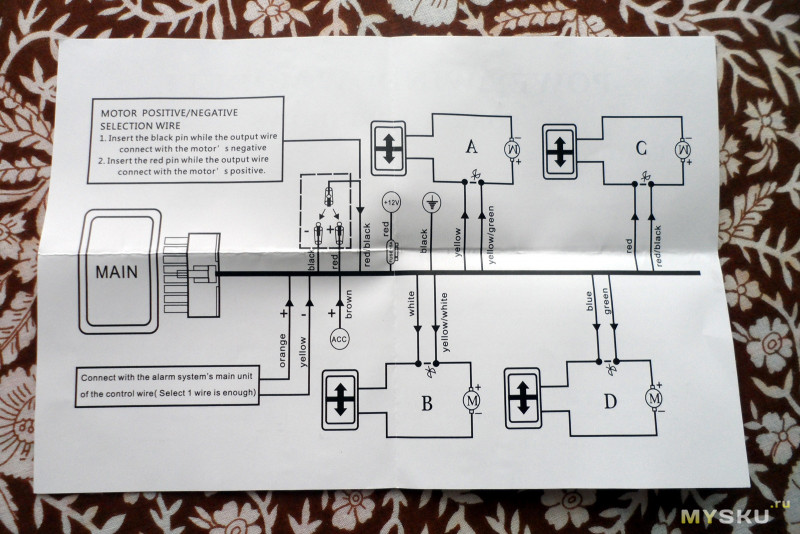

Рис.6 Схема подключения доводчика стекол

Схема подключения доводчика стекол - комментарии по подключению
Рис.7. Комментарии к схеме подключения доводчика стекол.

И схему электропроводки вашего автомобиля(в качестве примера установка доводчика произведена на автомобиле ваз 2114, нас интересует только фрагмент с самими стекло подъемниками и смотрим.

Фрагмент схемы электрооборудования автомобиля Ваз 2114, показана только сторона электрооборудования с водительской двери.


Рис.8 Фрагмент схемы электрооборудования автомобиля Ваз 2114, показана только сторона электрооборудования с водительской двери.


Красный провод с предохранителем на 25 А подключаем к + 12В, для этого подключаем его к белому проводу с черной полосой на любой из кнопок водительской двери, см фото.



Установка доводчиков стекол на Ваз своими руками - подключение проводов


Черный провод подключаем к массе автомобиля. Или тупо к черному проводу , т.к. он соединяется с массой.

Установка доводчиков стекол на Ваз своими руками - подключение проводов


Белый/желтый провод и желтый провод подключаем к центральному замку вашего автомобиля.

Ищем провод, отвечающий за открытие стеклоподъемника водительской и пассажирской двери, и подключаем к ним 4 провода в разрыв.

«Подключение в разрыв» означает, что провод режется пополам и производиться подключение со стороны кнопки и со стороны мотора.


Режем пополам оранжевый провод и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки зеленый с черной полосой, а со стороны мотора зеленый провод доводчика стекол.

Установка доводчиков стекол на Ваз своими руками - подключение проводов
Установка доводчиков стекол на Ваз своими руками - подключение проводов

 Режем пополам голубой с черной полосой и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки синий с черной полосой, а со стороны мотора синий провод доводчика стекол.

Установка доводчиков стекол на Ваз своими руками - подключение проводов
Установка доводчиков стекол на Ваз своими руками - подключение проводов

Тщательно пропаиваем и изолируем все соединения.


Собираем обшивку двери и пользуемся доводчиками.

Установка доводчиков стекол на Ваз своими руками - подключение проводов



Александр Борисов, г. Самара
:

Доводчики стекол автомобиля, установка своими руками

Сейчас многие разработки в сфере автомобильных аксессуаров направлены на увеличение комфортабельности эксплуатации автомобилей.

Одним из таких аксессуаров, который все больше становиться популярным, является устройство для автоматического поднятия стекол дверей при постановке авто на сигнализацию, оно же модуль одностороннего закрывания стекол дверей.

В народе такие устройства получили название доводчиков стекол.

Полезность использования доводчиков очевидна, владельцу авто перед постановкой на сигнализацию последнего не нужно проверять, все ли окна закрыты, поскольку данные устройства автоматически их закроют.

Изначально доводчиками стекол комплектовались только премиумные автомобили, и то только в топовой комплектации.

Со временем многие водители оценили пользу этого устройства, что привело к появлению универсальных доводчиков, которые можно установить практически на любой автомобиль.

Помимо того, некоторые автовладельцы, знакомые с радиоэлектроникой, начали собирать самодельные устройства, которые свою функцию выполняют очень хорошо.

Доводчик стекол — что собой представляет, как работает

Доводчик стекол автомобиля представляет собой электронный блок, который подключается к сигнализации или центральному замку, а также системе управления стеклами.

Блок Пандора

Причем в автоэлектрику автомобиля он устанавливается между клавишами управления и электромотором, осуществляющими подъем-опускание стекла. Так что применить данное устройство можно только на авто, у которых имеется система управления.

Все модули действуют по одному принципу: поскольку он включен в систему между клавишами и электромотором, то напряжение, которое передается от клавиш к мотору в любом случае проходит через блок. Но при обычном открывании-закрывании в процессе модуль не участвует.

Как только владелец машины с пульта управления охранной системой или центральным замком включает их, модуль управления передает сигнал на устройство, и оно запитывает электромотор, который и поднимает стекло.

Доводчики стекол автомобиля, принцип работы, установка

Советы по выбору доводчика

Рынок автомобильных аксессуаров не страдает от дефицита модулей закрывания стекол.В основном их выпускают фирмы, занимающиеся производством охранных систем для автомобилей.

Самыми популярными производителями доводчиков являются компании Sheriff, Pandora b Tiger, хотя достаточно и других производителей.

Доводчики стекол автомобиля, принцип работы, установка

Выбрать доводчики стекол автомобиля не так уж и сложно. Сначала нужно определиться, за закрытие какого количества стекол должен отвечать данный модуль.

Все это нужно сделать потому, что производятся устройства, обеспечивающие закрытие двух стекол, а также четырех.

Так что при выборе следует учитывать, имеются ли системы управления стекол на задних дверях.

Далее нужно определиться, какими функциями должен обладать модуль.

По этому критерию они делятся на:

  1. Простые однофункциональные;
  2. Многофункциональные.

Простые устройства способны только закрывать стекла при постановке на охрану авто. А вот многофункциональные способны запоминать положение стекол до закрытия и после снятия авто с сигнализации вернуть их в то же положение.

PWM 2

Также они могут возвращать стекло в исходное положение, если при закрывании оно уткнулось в препятствие.

Некоторые модули могут обладать еще рядом функций, которые можно включать и отключать, в общем, настроить работу доводчика на свое усмотрение.

Но и стоимость многофункциональных модулей значительно больше, чем простых, притом, что многие его возможности могут быть не востребованы, а подключить его будет довольно сложно.

Установка простого доводчика

Чем больше функций и количество дверей, с которыми будет работать модуль, тем сложнее его будет включить в схему электропитания автомобиля.

Далее кратко рассмотрим, как подключить простой модуль, действующий на две двери.

Такой доводчик без проблем можно будет установить и самому.

Из инструментов потребуется немного:

  • Отвертки;
  • Нож и кусачки;
  • Изолента.

Вначале нужно определиться с местом установки устройства.

Если у автомобиля имеется только одна система управления стеклами, установленная на водительской двери, но отвечающей и за открытие стекла на пассажирской двери, то лучше будет установить модуль внутри этой двери.

Доводчики стекол автомобиля, принцип работы, установка

Если же системы раздельные и расположены на двух дверях или клавиши управления расположены на центральной консоли или тоннеле, то оптимальной будет установка под приборной доской.

Установка и подключение.

После выбора места установки можно приступать к монтажу и подключению.

Модуль должен быть запитан от бортовой сети авто, поэтому к нему должен быть подведен «плюсовой» провод, а также «масса».

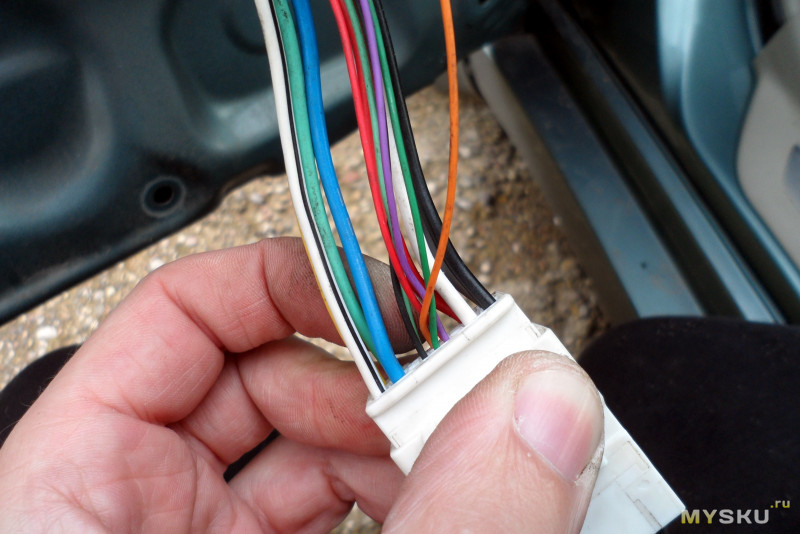

Затем нужно выявить провода, которые передают напряжение от клавиш управления к электромоторам.

По схеме, прилагаемой с доводчиком, производится врезка проводов от модуля в проводку питания.

Схема

Для каждой двери предусмотрены свои выходы в модуле и отличаются они расцветкой проводов.

Получается, что провод, идущий от клавиши к электродвигателю, в удобном для подключения месте разрезается и к каждому из концов провода подсоединяются провода модуля.

Таким образом производится подключение модуля к системе управления стеклами.

Доводчики стекол автомобиля, принцип работы, установка

Важно правильно выбрать провода, поскольку от клавиш к электромотору их идет два – при подаче напряжения на один из них, производится подъем стекла, а при подаче на второй – опускание.

Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются.

Доводчики стекол автомобиля, принцип работы, установка

Далее нужно подключить к доводчику провод, который будет передавать импульс от модуля системы охраны. Причем нужен импульс, который будет передаваться на модуль в течение нескольких секунд после постановки авто на охрану.

У разных систем применяются положительные или отрицательные импульсы. Поэтому перед подключением следует узнать, какой импульс рассылает установленная на авто система.

Доводчики стекол автомобиля, принцип работы, установка

Доводчики же являются универсальными, поэтому у них есть выход под положительный и отрицательный импульсы, главное не перепутать.

После подключения всей проводки, перед убиранием всех проводов, лучше проверить работоспособность доводчика.

Если все работает нормально, останется только качественно заизолировать все врезки проводов, а затем убрать их из виду.

Подключение доводчика на 4 двери производится по такому же принципу, только врезок в штатную проводку будет больше.

Самодельный доводчик

Что касается самодельных доводчиков стекол дверей, то автолюбители уже создали большое количество разнообразных моделей, которые неплохо работают. Причем есть и простые самодельные девайсы, а некоторые умудряются создать многофункциональные датчики.

Простой же доводчик изготовить несложно, имея небольшие знания по радиоэлектронике, а также необходимы элементы для создания модуля.

А понадобятся несколько конденсаторов, электромагнитные реле, таймер и несколько транзисторов и резисторов.

Доводчики стекол автомобиля, принцип работы, установка

Принцип работы самодельного модуля таков: сигнал на модуль берется от блока охранной системы.

Этот сигнал поступает на реле, которое замыкает свои контакты, соединяя через резистор источник питания с конденсатором для его зарядки.

После прекращения подачи сигнала, конденсатор подключается к другому реле, которое начинает питать таймер.

Выходящее из таймера низкое напряжение откроет транзистор, затем напряжение пойдет еще на одно реле, после которого напряжение через резистор поступит на электродвигатель – стекло начнет закрываться.

После полного закрытия секла, из-за упора его в дверь, в сети произойдет возрастание тока нагрузки, которое повлечет падение напряжения.

Из-за падения напряжения транзистор закроется, тем самым обесточив реле, и доводчик отключается.

Схема эта считается очень простой, но работает без проблем и свои задачи выполняет хорошо.

Доводчики стекол автомобиля, принцип работы, установка

Итог

В итоге можно сказать, что заводские доводчики стекол автомобиля может установить практически каждый водитель хоть немного разбирающийся в электрике, тем более, что инструкция прилагается.

А вот спаять и установить самодельное устройство сможет не каждый, да и надежность работы такого устройства под большим сомнением.

Хотя уже существуют не плохие модели, которые работают годами. Но тут уже нужно ориентироваться на отзывы людей, которые пользуются такими устройствами и на квалификацию мастера, который их сделал.

Оцените статью

Доводчик стекол автомобиля - схема и изготовление блока управления своими руками

Доводчик необходим для постановки автомобиля на сигнализацию. С его помощью окна автоматически закрываются, при нажатии брелка с сигнализацией. Новые модели авто выпускаются со штатными блоками. Владельцам старых ТС придется устанавливать устройство самостоятельно. Доверьте работу сотрудникам автосервиса либо сделайте монтаж своими руками.

Особенности доводчиков

Доводчик для стекол автомобиля представляет собой электронный блок управления. Механизм размещается между электроприводом окна и кнопкой управления движения. Устройство работает при включенной сигнализации. После активации замка система машины автоматически проверяет состояние стекол. Рамы опущены — подается сигнал, окна поднимаются.

Доводчик бывает четырех видов:

  • ограниченного действия – 2 стекла;
  • полноценный – 4 окна;
  • со встроенной памятью – запоминает высоту стекла;
  • с дополнительной защитной опцией – останавливает процесс, когда мешает какой-то предмет.

Устройство для автоматического закрывания окон

Принцип работы доводчика стекол

Электронный блок подключается к центральному замку авто, кнопке управления окнами, непосредственно к охранной системе. Устройство устанавливается между электромотором, клавишами подъема-опускания стекол. Применение блока возможно на машинах с системой управления.

При включении сигнализации и активации центрального замка, блоку подается сигнал. Приходящее напряжение поднимает стекла. Если автомобиль не стоит на сигнализации, датчик работать не будет.

Установка доводчика своими руками

Схема установки блока достаточно проста. Чем больше дверей, дополнительных функций, тем больше понадобится время на монтаж. Механизм устанавливается в любом месте внутри салона машины. Чаще устройство монтируют под:

  • дверной обшивкой;
  • панелью автомобиля спереди.

Единственное условие, которое следует соблюдать при монтаже блока – защита от влаги.

Что потребуется

В комплект входит схема подключения. При монтаже необходимо неукоснительно следовать рекомендациям, особенно если вы устанавливаете устройство своими руками. Из дополнительных инструментов потребуется:

  • плоская отвертка;
  • крестовая отвертка;
  • плоскогубцы;
  • изолента, двусторонний скотч;
  • бокорезы.

В редких случаях может понадобиться термоусадка. Замените термоусадочной трубкой изоленту либо используйте совместно.

Доводчик для авто

Пошаговая инструкция

При самостоятельном монтаже датчика на автомобиль трудно избежать ошибок. Это касается людей, не обладающих навыками механика. Рекомендуем придерживаться пошаговой инструкции:

  1. Включите зажигание автомобиля. Проверьте нормально ли работает блок управления стеклоподъемником. Заметили неисправности — замените реле специальной перемычкой.
  2. Снимите дверную обшивку автомобиля водительского сидения.
  3. Установите устройство на каркас.
  4. Соедините проводку автомобиля, основной блок. Это важная часть монтажа. Соедините красный провод датчика с белым. Последний ведет к любой кнопке двери. Тем самым доводчик подключится к системе подачи тока.
  5. После подключения блока необходимо соединить черный провод с массой либо подключить кабель к проводу, ведущему к ней.
  6. Соедините желтый либо белый провод с центральным автомобильным замком.
  7. Возьмите провод, регулирующий подъем автомобильных стекол, разрежьте его пополам. Соедините 4 кабеля.
  8. Теперь необходимо разрезать провод оранжевого цвета. Подключите кабель к клавишам доводчика.
  9. Повторите процедуру для кабелей синего, зеленого цветов.
  10. Проверьте целостность соединения проводов.
  11. Пропаяйте кабели.
  12. Заизолируйте схему.
  13. Соберите дверную обшивку, проверьте работу автомобильной сигнализации.


Схема подходит для большинства моделей автомобилей, рамочных и безрамочных стекол. Перед монтажом обязательно прочтите инструкцию. Руководство прилагается к устройству, написано на двух языках.

Обзор популярных моделей

С установкой механизма разобрались, теперь осталось выбрать доводчик. Поговорим о моделях, которые подойдут любому типу ТС. От российских ВАЗов до зарубежных Mitsubishi, Nissan.

  1. Pandora DWM 210 — работает на двух окнах. Автомобиль сможет запоминать положение стекла. Есть защита при встрече с препятствием, при перегрузке. Можно отключить датчик сигнализации во время движения стекла, это станет дополнительной защитой от случайных срабатываний.
  2. Mongoose PWM-4 — работает на четырех окнах. Стекла у автомобиля закрываются поочередно. Памяти положения нет. Имеется защита от перегрузки. Одна из самых популярных моделей.
  3. Cyclon PWM-4 — подключается к четырем стеклам. Блок дополнительно защищен от перегрузки.
  4. Convoy CL-200 — недорогая модель на 4 окна. Защищена от перегрузок.
  5. Cyclon PWM-2b — устанавливается на 4 окна автомобиля. Защищена от чрезмерных нагрузок.

Советуем выбирать модели известных торговых марок. В этом случае вы получите качественный доводчик.

Модель Cyclon PWM-4

Что делать, если не работает доводчик стекол

В случае выхода из строя датчика придется покупать новый. Ремонту устройство не подлежит. Но перед тем как выкинуть доводчик, стоит его проверить. Для начала прозвоните цепь. Для этой процедуры используйте мультиметр. Установите режим измерения сопротивления или специальный режим.

Осторожно проводите проверку. Низкое напряжение несет угрозу здоровью человека.

Проверка предохранителя

Для проверки предохранителя автомобиля установите мультиметр в режим измерения, предел 20 Вольт. Включите зажигание. 1 щуп приложите к контакту +, второй к массе. Если высветится 0, ищите обрыв цепи. При появлении напряжения проверьте отходящий контакт.

Состояние предохранителя можно проверить визуально, если он помещен в прозрачный корпус. При нарушении целостности проволоки внутри предохранитель считается сломанным.

Проверка цепи

Если проверка не выявила неисправностей, необходимо осмотреть цепь. Посмотрите, не порвались ли провода, оцените целостность изоляции. Повышенное внимание уделяйте местам сгибов, креплений стяжками.

Если все нормально, проверьте цепь мультиметром. Разделите ее от модуля до клавиш управления. Прозвоните каждый участок по очереди. После нахождения неисправного элемента необходимо его отремонтировать. Поврежденную изоляцию скрепите изолентой, порванные кабеля замените.

Другие возможные причины

Не устанавливайте датчик рядом с колонками автомобиля, динамиками. Устройство быстро выйдет из строя. Доводчик придется заменить. Еще одна распространенная неисправность – ложные срабатывания в режиме охраны. Возьмите модель с заранее установленной защитой, скорректируйте настройки сигнализации.

Замена детали

Автомобильный доводчик – удобный, полезный механизм. Обязательно установите устройство при монтаже сигнализации. Сделайте это самостоятельно либо обратитесь к проверенным мастерам СТО.

Как подключить автоматический доводчик стеклоподъемников на 2 стекла к центральному замку автомобиля, стоит ли покупать автодоводчик окон авто, его схема и установка модуля управления своими руками

Всем привет.

В сегодняшнем обзоре речь пойдет об универсальном блоке доводчика стекол, приобретенном мною на eBay, и о его установке на автомобиль Toyota Camry SV40.

Не могу сказать, что эта функция очень необходима и я изначально планировал заниматься установкой подобного блока. Но как-то раз, в погожий летний день все изменилось. Возясь под капотом, я оставил автомобиль с открытыми окнами, чтобы салон не нагревался, так как на улице было жарко. Дело шло к дождю, но мне казалось, что начнется он не очень скоро и я успею все закончить. Как оказалось, я был не прав. С первыми каплями я начал собирать инструмент и устанавливать снятые детали обратно. К тому времени как я с этим покончил, дождь шел уже весьма приличный. А окна так и остались открытыми. Решил закрыть их с ключа. Увидев, что стекло в водительской двери пришло в движение и закрылось, я как-то по наивности своей, решил, что и остальные стекла закрылись. В общем, не обратив на них должного внимания, ушел вглубь гаража раскладывать ключи, да отвертки. Как вы понимаете, после того, как дождь закончился меня ждала удручающая картина. Через окна, которые остались открытыми, в салон натекла масса воды. Пришлось потратить достаточно много времени на то, чтобы все вытереть. Так я узнал, что доводчик в Camry есть только на водительской двери и понял, что надо что-то делать. Возможных вариантов было не так уж и много, а самым оптимальным являлась покупка блока управления стеклоподъемниками.

Такие блоки бывают 2 видов: универсальные и под конкретный автомобиль. Отличаются они только проводкой и стоимостью: последние стоят раза в 3-4 дороже. Так что мой выбор пал на универсальный блок.Посылка заставила себя подождать. Заказывал я ее в начале августа, а пришла она в середине октября. К сожалению, полноценного трека на нее не было, так что узнать где она пропадала не представляется возможным. Зато известно, что по территории Китая двигалась она достаточно шустро. Ознакомиться с этой информацией можнотут. Но как бы то ни было, она благополучно добралась до меня.

Блок поставляется в оригинальной заводской упаковке, который представляет собой картонную коробку с красочной полиграфией.

На одной из боковых граней перечислены основные характеристики находящегося внутри устройства, а так же имеется отметка на сколько стекол он рассчитан.

Внутри коробки находились: собственно, сам блок, необходимые для подключения провода, кусочек двухстороннего скотча и небольшая черно-белая инструкция.

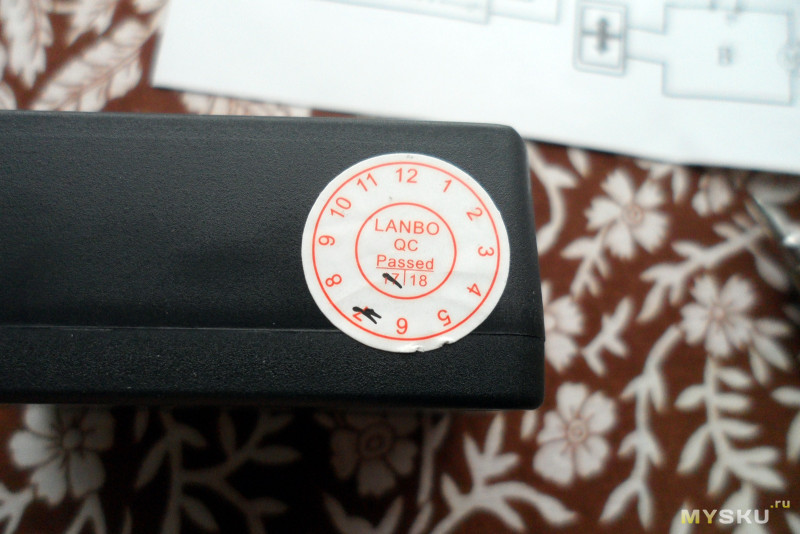

Сам блок выглядит довольно симпатично и аккуратно. На одной из его сторон даже наклейка с датой изготовления имеется, которая лепится для того, чтобы было известно с какого момента отсчитывать гарантийный срок 🙂

Жгут комплектных проводов подключается в расположенный на тыльной стороне блока разъем, так что тут проблем с подключением быть не может 🙂

Половинки корпуса соединены при помощи двух винтов, так что добраться до внутренностей блока можно без особых проблем. Хотя там ничего особо интересного и нет:

Основным элементом тут являются 4 реле, отвечающих за подачу импульса на тот или иной провод. Плата с односторонним расположением элементов. На обратной стороне ничего кроме дорожек нет.

Ничего криминального в качестве пайки и используемых элементов обнаружено не было. Если не считать кусочек припоя, прилепившегося к одному из реле 🙂

Самое интересное, что есть в инструкции — схема подключения.

В принципе, больше ничего интересного в том, что находилось в коробочке нет, а значит можно переходить к установке блока в автомобиль.

За другие автомобили не скажу, но в Camry все необходимые для подключения провода имеются под обшивкой водительской двери. Если честно, то изначально я думал, что придется тянуть туда как минимум постоянный плюс, но все обошлось. Так что начинаем со снятия обшивки. Благо, для этого надо всего лишь выкрутить два винта и отщелкнуть несколько пластиковых клипс.

Далее нам необходим жгут проводов, идущих в блок управления стеклоподъемниками. Вот этот блок:

Как видно на фото, грязи на нем очень много. Так что стоило сюда залезть хотя бы ради того, чтобы ее вычистить.

А сейчас самое интересное — провода. Из полученного блока выходит 16 проводов. 8 из них «силовые» и отвечают за подачу питания на сам блок. Еще 8 подключаются к поводам, идущим от кнопок штатного блока к моторчикам стеклоподъемников. И все бы ничего, если бы не одна проблема — стеклоподъемник водительской двери. Из-за того, что управление на него подается посредством кнопки «Auto», устроен он те как, как все остальные. Этот моторчик оборудован своими собственными «мозгами» и управляется не через подачу «плюса». К нему подходит пара силовых и несколько управляющих проводов. В общем, из-за этого с первого раза установить доводчик у меня не получилось 🙁 При подключении реле срабатывали не так, как надо и предохранитель, расположенный на проводе постоянного плюса периодически перегорал.

На фото ниже: слева толстые провода — провода, отвечающие за подачу питания на задние и переднее пассажирское окно. С ними никаких проблем нет — режем пополам и подключаем согласно схемы из инструкции. По центру тонкие — управляющие провода водительского стеклоподъемника, справа толстые — силовые провода.

Для того, чтобы заработал доводчик водительской двери пришлось выпаять реле из блока и впаять его между между контроллером и блоком на двери.

Повторная установка блока осуществлялась в условиях, близких к спартанским: холод, ветер, дождь. Поэтому фотографии было делать некогда, зато после завершения трудов смог сделать небольшое видео, демонстрирующее работу блока:


Как видно, теперь все работает как и должно. Стекла подымаются поочередно. У меня сперва передние, потом задние. Но эту очередность можно без особых изменить, подключив провода не так, как они изображены в схеме.

После того, как я закончил установку и пришел домой, меня посетила очередная идея. Теоретически, можно было не заморачиваться и не выпаивать реле. Можно было оставить заводской дожим водительского стекла, а остальные три заставить работать через заказанный блок. Есть у меня товарищ с такой же машиной — по весне попробуем реализовать эту схему на его авто, а то сейчас уже слишком холодно для того, чтобы что-то делать на улице (если присмотреться, то на видео видно, что у нас уже и снег летает)…

Как итог, могу сказать, что покупкой я остался доволен. Блок отлично выполняет свои функции, стоит недорого, да и ставится довольно просто (особенно, если нет кнопки «авто» на штатном стеклоподъемнике). И еще он универсален, а значит подойдет для любого автомобиля, оснащенного электроприводом стеклоподъемников. Переплачивать $20-30 за точно такой же блок, но с уже разведенной проводкой под определенную марку смысла не вижу 🙂

На этом все. Спасибо за внимание и потраченное время.

Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
