Диагностика рулевых наконечников: признаки неисправности, правый и левый, диаметр резьбы, за что отвечает, схема и фото — Рамблер/авто – 403 — Доступ запрещён

Содержание

Диагностируем рулевые наконечники своими руками

Рулевой наконечник Видимо, не имеет смысла объяснять автомобилистам предназначение рулевого управления автомобиля. Ведь вы управляете современными автомобилями с рулевым колесом, а не с рычагами, как у танка, или штурвалом, как в самолёте. Если мысленно выстроить логическую механическую цепь, то это будет выглядеть следующим образом: руль, червячная передача или рулевая рейка, а в конце рулевой привод. Конструкция рулевого привода включает в себя рулевые тяги, которые связаны с приводом колёс рулевыми наконечниками. Диагностика данных элементов и является основным вопросом сегодняшнего материала.

Возможно, предоставленные нами знания не будут приняты вами в полной мере и вы, дабы не морочить себе голову, отправитесь в автосервис. Тем не менее, знать о том, как правильно диагностировать состояние рулевых наконечников автомобиля, необходимо. Хотя бы для того, чтобы вы были осведомлены в намерениях «добросовестных умельцев» автомобильных сервисов. А ведь так часто им катастрофически не хватает денег, что «завесить уши электропроводкой» – это за милую душу! Воспользуйтесь данным материалом для того, чтобы не пасть жертвой своей же наивности и пусть на нас не держат обид профессиональные мастера своего дела.

Первичный осмотр рулевых наконечников

Рулевой наконечник Небольшая информация для размышлений: вам необходимо знать, что наиболее распространённой проблемой, характерной для рулевого привода, является выход из строя шарового шарнира рулевых наконечников. Некоторые автомобилисты старой закалки пользуются таким ремонтным методом как реставрация рулевых тяг. Это, безусловно, личное дело каждого автовладельца, но лучше стоит просчитывать свои траты на такой ремонт. Насколько долго будет ходить отреставрированная рулевая тяга? Пройдёт ли ремонт с соблюдением всех заводских параметров? В какую сумму всё это обойдётся?

Не разумнее ли будет приобрести новую рулевую тягу и провести её замену самостоятельно в условиях своего гаража? Как узнать о проблемах с рулевым управлением? Всё очень просто. О предстоящей диагностике рулевого управления вам подскажут руки на рулевом колесе и ваш слух. Основные признаки проявления неисправностей в рулевом управлении, в целом, следующие:

1. Разного рода стуки в механизме рулевого управления.

2. Характерное биение рулевого колеса.

3. Большой люфт руля. Если при вертикальном покачивании люфт увеличился, значит, неисправны подшипник ступицы или шаровая опора. Если при горизонтальном покачивании руля появился люфт – проблема кроется в рулевых наконечниках.

4. Нехарактерно тугое вращение рулевого колеса.

5. Во время прямолинейного движения автомобиль начинает менять направление.

Рулевой наконечник Если хотя бы один из этих признаков присутствует, значит, необходимо проводить полную диагностику рулевого управления. Если вы впервые самостоятельно диагностируете механизм рулевого управления, тогда следует обратить внимание на следующие характерные моменты:

1. Перемещение рулевых наконечников параллельно оси пальцев не должно превышать 1,5 мм.

Диагностику проводить лучше с помощником. Он будет проворачивать руль, а вы на ощупь определяйте люфт на шаровых рулевого наконечника. Если люфт имеется, а также слышен стук, значит, наконечник подлежит замене.

2. Проверьте, насколько затянут хомут регулировочной муфты на боковой тяге.

3. Проверьте защитные чехлы шарового шарнира рулевого наконечника на предмет механических повреждений. Если присутствуют разрывы и трещины, значит, необходимо менять чехол.

Материалы для диагностики рулевых наконечников

Диагностика всего рулевого вала в общем – задача не слишком сложная. Первое и самое важное, что вам потребуется для проверки, – это ваш опыт и интеллектуальная подкованность в вопросах автомобильной механики, а также внимательность к мелочам.

Рулевой наконечник Но в зависимости от того, где и как расположен интересующий вас узел, в первую очередь, необходимо освободить доступ к днищу автомобиля.

Для этого загоните машину на смотровую яму или на эстакаду. Далее же весь проверочный процесс осуществляется путём осматривания всех элементов механизма рулевого управления и рулевого наконечника в частности. В том случае, если будет выявлена неисправность, которую необходимо будет незамедлительно устранить, тогда вам потребуются следующие инструменты, которые также будут необходимы и при проведении полной замены рулевого вала:

1. Баллонный ключ.

2. Домкрат.

3. Плоскогубцы.

4. Рожковые ключи: рекомендуем взять весь набор, так как могут пригодиться несколько.

5. Монтировка.

6. Молоток.

7. Съемник.

8. Динамометрический ключ, который будет необходим для точной затяжки.

9. Незаменимый помощник WD-40 или обычная тормозная жидкость – на ваш выбор.

10. Жёсткая металлическая щётка.

Процесс диагностики рулевых наконечников

Рулевой наконечник

Первый способ: проверить управляемость автомобиля в движении. Разгоните автомобиль до 60 км/ч и покрутите руль из стороны в сторону. Конечно, убедитесь заранее в том, что совершаемые манёвры не приведут к ДТП. Ваш автомобиль должен моментально откликаться на движение рук водителя. Задержки не допускаются.

Второй способ: визуальный осмотр. Шаровые опоры, а также рулевые наконечники защищены специальным чехлом. Такой барьер предотвращает попадание грязи, песка и других инородных элементов, что существенно продлевает жизнь и сохраняет эксплуатационные качества деталей рулевого привода. Если чехол заметно поизносился – поверхность вся в трещинах, резина отслоилась, а смазка протекает – значит, замены не избежать.

Третий способ: проверка на месте. Пусть и не получится управлять автомобилем, не сдвинув его с места, зато можно проследить за движением его колёс при повороте руля. Покрутите баранку из стороны в сторону, наблюдая за реакцией колёс. Если передаваемое усилие неравномерное, а колёса опаздывают за водительскими движениями, значит, рулевые наконечники износились и требуют ремонта.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Признаки и симптомы неисправности рулевых наконечников, как определить неисправность

Наконечники поперечной рулевой тяги: почему от них зависит ваша безопасность

Вышедшие из строя наконечники поперечной рулевой тяги не только снижают комфорт передвижения на автомобиле, но также могут представлять реальную угрозу безопасности. Давайте вместе посмотрим на то, какие сюрпризы может преподнести одна из самых простых конструкций в автомобиле, почему при выявлении неисправности ее ремонт лучше доверить профессионалам, как определить поломку, и стоит ли сразу менять рулевой наконечник при первых признаках повреждения?

Без этого небольшого, но важного элемента тяги ничего работать не будет

Основные компоненты рулевого механизма.

Рулевая трапеция состоит из нескольких основных элементов, объединённых между собой:

  • боковые рулевые тяги,
  • средняя,
  • сошка,
  • маятниковый рычаг,
  • рычаги поворотных кулаков.

Сама колонка состоит из двух частей – промежуточного вала, который при помощи шарнира соединяется с трапецией и рулевой колонки, на которую крепится колесо. Для обеспечения наилучшего соединения руля, на нее нанесены конические шлицы.

Боковые тяги составные, для регулировки посередине предусмотрено наличие разрезной муфты. На одном конце наконечника нанесена левая резьба, на другом правая. При прокручивании муфты длина рычага может как увеличиваться, так и уменьшаться. Это необходимо, чтобы иметь возможность регулировать угол схождения колес.

Для крепления муфты используется стандартные стяжные хомуты. Заканчиваются тяги шарнирами. Обычно они имеют конусообразную посадку, для их крепления используются гайки.

Гидроусилитель представляет собой систему, состоящую их нескольких дополнительных элементов:

  • насос,
  • расширительный бачок для жидкости,
  • радиатор,
  • патрубки.

Колонка крепится к левому лонжерону, при помощи трех болтов. Насос гидроусилителя размещен с левой стороны двигателя. Для его вращения используется дополнительный ремень, соединяющий вспомогательные агрегаты.

При отказе гидроусилителя руля, сохраняется возможность управления автомобилем, при этом лишь возрастает необходимое усилие на рулевое колесо.

Конструкция руля на Шевроле Нива по своей конструкции считается травмобезопасной. Это обеспечивается возможностью складывания колонки в области шарнирного крепления.

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.

Гораздо чаще возникают неисправности, связанные с:

  • Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
  • Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -{amp}gt; гайка ослабляется -{amp}gt; палец теряет плотный контакт -{amp}gt; рулевая трапеция теряет свою геометрию -{amp}gt; управлять авто невозможно.
  • Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
  • Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Как снять рулевые наконечники Нива Шевроле.

Сам механизм Шевроле Нивы – довольно капризный, но это объясняется не его техническими особенностями, а областью применения автомобиля. Нива зачастую преодолевает бездорожье, поэтому необходимо вовремя производить диагностику основных узлов.

Во-первых, появится сильный люфт руля. Это проявляется из-за сильного износа шарниров. В данном случае некоторые предпочитают не менять деталь целиком, а произвести запрессовку новых шарниров.

Вторым признаком является затрудненное вращение руля, в некоторых случаях возможно нарушение схождения колес и автомобиль будет вести в сторону. При сильном повороте руля можно услышать скрип, свидетельствующий об отсутствии смазки в изделии.

Причиной выхода деталей из строя может быть, как слишком агрессивный стиль езды, плохое состояние дорог, так и заводской брак. В любом случае эксплуатировать такой автомобиль не безопасно и требуется произвести замену неисправных деталей.

1

1

Чтобы снять наконечники, или как их еще называют боковые тяги, необходимо выполнить несколько простых действий:

  1. Устанавливаем автомобиль на ровную поверхность и приподнимаем необходимую сторону при помощи домкрата.
  2. Если необходимо снять левую тягу, выворачиваем руль до упора вправо. Если нужно заменить тягу на противоположной стороне – до упора влево.
  3. Снимаем колесо.
  4. Вынимаем шплинт и откручиваем гайку, крепящую наконечник к рычагу поворотного кулака.
  5. При помощи специального съемника отсоединяем шаровую. Если съемника под рукой нет, можно использовать монтировку в качестве рычага. Нужно установить ее между тягой и поворотным кулаком, затем молотком наносить по ней удары.
  6. Чтобы отсоединить палец наконечника можно так же использовать молоток в качестве подручного средства, нанося удары по рычагу вблизи шарнирного соединения.
  7. Достаем палец шаровой из рычага поворотного кулака.

Данные действия одинаково применимы как на левой, так и на правой тяге. Сборка осуществляется в обратном порядке.

Проверяйте пыльники на наконечниках тяг!

Какое же это удовольствие – сидеть за рулем любимого автомобиля, постепенно переключать передачи, вжимать педаль газа в пол и гнать на максимальной скорости… Если мощность автомобиля и трасса позволяют подобное, то почему бы и нет? Но вот только о безопасности не стоит забывать! А основа безопасной езды – это, конечно же, исправность всех автомобильных механизмов.

  • 1. Что нужно для проверки рулевого наконечника в домашних условиях?
  • 2. Как правильно проверить состояние рулевого вала и рулевого наконечника?
  • 3. Износ рулевого наконечника: что делать, чтобы устранить неисправность?

Второй, а на отечественных автомобилях и первый смертельный враг наконечников рулевого – порванные пыльники. Грязезащитные колпачки для того и созданы, чтобы защищать от грязи, воды, песка и реагента. Как только он рвется, разгерметизируется из-за износа внутри, начинает быстро прогрессировать коррозия, усиливающаяся повышенным износом из-за абразивного эффекта песка и грязи. Смазка вымывается водой, и очень скоро вы не узнаете свой автомобиль на дороге.

Не поворачивайте колеса, когда автомобиль стоит!

В прошлом, когда не у каждого автомобиля была система гидравлического усиления руля, ни у кого из водителей не возникало даже желания поворачивать колеса в тот момент, когда автомобиль стоит. Во-первых, это очень непросто. А во-вторых, руль приходится проворачивать с таким усилием, что кажется, какой-то элемент рулевого вот-вот сломается.

Но теперь все изменилось, ГУРы и электроусилители есть и на Ладах, и на старых Опелях, Мерседесах и других авто поколения 90-х и даже 80-х. Благодаря сервоприводам достаточно усилия мизинца, чтобы провернуть колеса, и в этом самая большая проблема для наконечников рулевых тяг! В эти мгновения их шарнирам приходится ой как нелегко!

Запомните, что разрушительные силы в современных автомобилях при таких стоячих маневрах даже выше, чем раньше, поскольку автомобили стали тяжелее, а шины шире.

При этом возникают усилия, соответствующие весу до 1 тонны (!) при каждом движении рулевого механизма. В таких обстоятельствах почти чудо, что относительно небольшое звено вроде конечного шарнира выдерживает подобные перегрузки. Но все равно, примерно через 100.000 км пробега шарниры лучше проверить – возможно, один из них уже вышел из строя и необходима замена.

Вспомните то, чему учили вас в автошколе: вращаем руль, только когда автомобиль движется.

Запчасти и инструменты для замены

Перечислим, какие рулевые тяги подходят Икстрейл Т31.

ПроизводительАртикул
Оригинальная:NissanD8521-JD00B
Подходящие:CTRCRN-51
MasumaMR-N240
Lemforder36417 01

Оригинальная рулевая тяга Nissan D8521-JD00B

Неоригинальные запчасти по качеству удовлетворительные, могут безотказно прослужить от 50 000 до 100 000 км. Износ зависит от условий эксплуатации. На хороших дорогах и при аккуратной езде детали среднего качества могут прослужить и дольше. А оригинальная запчасть прослужит минимум 150 000 км. Поэтому, если оригинал доступен физически и по деньгам, не стоит скупиться.

Инструменты, которые понадобятся при замене детали:

  • молоток,
  • пассатижи,
  • пневмогайковерт,
  • резьбовый герметик,
  • рожково-накидные ключи 22 и 13 мм,
  • щипцы большие,
  • подъемник.

1

1

При работе следует соблюдать такие моменты затяжки:

  1. 113 Nm – при прикручивании запчасти к рейке.
  2. 88 Nm – при закручивании контргайки детали.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

  • первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
  • как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
  • увеличивается свободный ход рулевого колеса;
  • преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
  • на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

  1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
  2. Подоприте задние колеса противооткатными средствами.
  3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
  4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
  5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

  • Автоликбез
  • Диагностика и ремонт
  • Обслуживание
  • Обучение на права
  • Покупка-продажа
  • Соблюдаем ПДД
  • Уход за автомобилем
  • Эксплуатация

2

2

На сайте представлены статьи, которые будут полезны как для начинающих автолюбителей, так и для тех, кто только собирается покупать автомобиль. Здесь вы найдёте полезные советы по выбору авто и уходу за ним, практические руководства по самостоятельному ремонту и многое другое.

Так называемые наконечники рулевых тяг или шаровые опоры ВАЗ-2110 признаны наиболее уязвимыми к износу деталями. Их замена достаточно трудна, но не только из-за расположения этих деталей, сколько из-за того, насколько сильно на их состояние влияет коррозия. Чем больше пробег «железного коня», тем сильнее это будет проявляться. Что делать, если рулевое управление перестало быть отзывчивым?

Прежде всего надо представлять, где находится рулевая рейка вашего автомобиля. В данном случае мы будем говорить о моделях ВАЗ-2110, 2111 и 2112. Рулевой наконечник является связующим звеном между механизмом рулевого управления и колесом. Поскольку в перечисленных авто используется реечный рулевой механизм, являющийся классическим для переднеприводных машин, то наконечники находятся на обоих концах рулевой рейки.

Шаровая опора представляет собой резинометаллический шарнир, состоящий из металлического стержня (пальца), резинового пыльника, опорной шайбы и пружины.

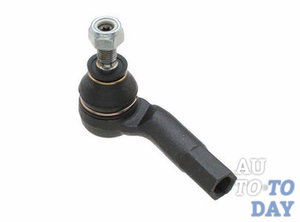

Так выглядит наконечник рулевой тяги

Неисправность резинометаллических шарниров можно установить по ряду признаков:

  • Люфт рулевого колеса. Руль поворачивается с большим усилием, а также увеличивается его свободный ход.
  • Настораживающие звуки, появляющиеся при каждом повороте руля.
  • Затруднённое управление машиной в поворотах.
  • Неравномерный износ правой и левой передних шин.

Осмотр рулевых наконечников лучше начинать с левой стороны автомобиля. Для этого нужно повернуть руль вправо до упора. Лучше всего, если машина при этом будет стоять на эстакаде — так удобнее осматривать деталь.

Первое, что стоит проверить, — в каком состоянии находится пыльник рулевого наконечника. Если на нём есть хоть малейшая трещина, то шарнир без разговоров надо заменить. Иначе пыль, попавшая через неё внутрь, просто сделает нормальное управление автомобилем в поворотах невозможным.

Для более детального изучения состояния шаровых опор машину ставят на домкрат, подняв левую сторону так, чтобы левое переднее колесо свободно вращалось, и проверяют люфт наконечника. Если деталь люфтит, это тоже указывает на то, что надо её поменять.

Рулевой механизм в автомобиле справедливо считается одним из самых ответственных узлов. От исправности этой системы зависит управляемость машины и безопасность передвижения на ней. В состав рулевого узла входят наконечники и тяги. Процесс поворота происходит благодаря редуктору или рейке. Усилие от руля передается поворотным кулакам через тяги, на концах которых есть шарниры. Чтобы правильно определять признаки неисправности описываемых деталей, необходимо иметь представление об их устройстве.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие. Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник.

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом.

По каким признакам можно определить неисправность рулевых наконечников?

Основным из них является биение и ощутимая вибрация рулевого колеса. Это связано с тем, что элемент полностью исчерпал свой ресурс, находится в неисправном состоянии, и нуждается в замене. Однако, этот признак может указывать и на наличие других проблем с рулевым управлением или ходовой частью автомобиля.

Признаки неисправности рулевых наконечников распознать довольно просто. Например, при движении начинает появляться характерный звук, больше похожий на стук. Зачастую он усиливается при вхождении в поворот, разгоне, резком торможении, езде по дороге с неудовлетворительным состоянием покрытия. Если же стук по прежнему продолжает присутствовать, при этом с каждым разом увеличивается его величина, необходимо немедленно провести диагностику рулевой системы автомобиля, в частности проверить наконечники, чтобы оценить степень износа их шарнирных соединений.

В завершении можно сказать следующее: поскольку деталь относится к расходным элементам транспортного средства, для поддержания его системы управления в исправном состоянии и обеспечения корректности работы, не следует дожидаться регламентного срока ее замены. Наконечник рулевой тяги выйдет из строя, чем создаст определенные проблемы.

За поворот передних колес автомобиля отвечает рейка либо редукторный механизм. Агрегат одновременно передает усилие обоим поворотным кулакам посредством тяг с шарнирами на концах. Эти 2 детали являются слабым звеном системы управления – срок службы составляет 20–80 тыс. км в зависимости от марки машины и условий эксплуатации.

Как самостоятельно выявить поломки конца рулевой тяги

— автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

— заметен повышенный износ шин (даже с выставленным в норму сход/развалом)

— появляется люфт рулевого колеса

— руль сложнее вращать

— возможно появление вибрации на рулевом колесе

— слышен негромкий частый стук при езде по мелким неровностям дороги или при преодолении «лежачего полицейского»

— аналогичный стук может быть слышен при повороте колес (с одной или с обеих сторон)

Важно!

На самом деле все вышеописанные симптомы могут проявляться и при других неисправностях рулевого управления и подвески. Но это не говорит о том, что при их выявлении вы не должны отправиться в автосервис на диагностику.

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

  1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
  2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
  3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

Самостоятельная диагностика неисправности наконечника рулевой тяги

Чтобы убедиться, что проблема именно в вышеназванной детали, можно воспользоваться «дедовским», проверенным способом. Для этого нужна смотровая яма и ваша машина.

1. Заезжаем на смотровую яму

2. Беремся рукой за тягу близко к наконечнику. Начинаем раскачивать шарнир вверх-вниз. Небольшое «подпружиненное» сопротивление – это норма, пружина отрабатывает. А вот значительный люфт – плохой признак. Его быть не должно, также как и зазоров в наконечнике.

3. При попытке провернуть тягу вокруг оси, если она идет за вашим кулаком легко, скорее всего, наконечник уже «закончился». Точно пора ехать в мастерскую.

Читать новости о новой Ниве

Как проверить состояние рулевых наконечников

Как проверить рулевые наконечники? Несколько полезных советов

Довольно частый вопрос: как проверить рулевые наконечники? Рано или поздно автовладельцам приходится задумываться об изношенности и работоспособности установленных на автомобиле рулевых наконечников. Для начала необходимо отметить роль рулевого наконечника в машине. При помощи этой небольшой детали механизма управления, производится контроль над траекторией движения и совершения нужных поворотов.

В рулевой механизм входят поворотные тяги, рычаги с расположенными на концах рулевыми наконечниками. На правильную управляемость машины влияет весь механизм в целом, однако, наибольшему износу подвержены как раз наконечники рулевого механизма.

Отдельно взятый рулевой наконечник представляет собой сферический шарнир. Износ и долговечность этого шарнира зависит от скорости передвижения, качества дорог, манеры вождения. Все эти факторы оставляют свое сильное воздействие на теле наконечника, из-за воздействия огромных нагрузок на локальные участки механизма.

Если изношенному наконечнику не придать должного контроля, то в какой-то момент может произойти выход из строя тяги и потеря управления.

Раскрываем суть проблемы

Ответ на вопрос, как проверить рулевые наконечники, несложно. Сам осмотр не представляет ничего сложного. Первоначально можно оценить степень изношенности наконечников при езде по неровной дороге или при разгоне (торможении). При этом возможно почувствовать люфт на рулевой рейке и небольшую отдачу в педаль регулировки подачи топлива.

Для проведения более детального осмотра нужно поддомкратить машину и снять колесо. Затем добравшись до рулевой тяги найти наконечник. Первым делом нужно нажать на шарнир сверху, упершись пальцами в гайку снизу.

Если он поддается сжатию и чувствуется люфт, то, значит, что сферическая часть уже изношена и нужна замена элемента. Но этот люфт при нажатии может не выявляться с первого раза. Необходимо повернуть руль в разные положения и повторять процедуру, до того пока рулевое колесо не побывает практически во всех положениях. Бывает, что он может болтаться вверх-вниз только через раз.

Также нужно проверить пыльники. Для того чтобы проверить исправность шарового наконечника не снимая колесо, нужно в разных положениях ногой покачать колесо, если почувствуется шатка и металлические звуки, то нужно снимать колесо и детально осматривать рулевой наконечник.

Что нужно для замены рулевого наконечника?

Даже если придется менять наконечник, то в этом ничего страшного нет, справиться с этой задачей под силу каждому. Для замены нужно подготовить следующий инструмент: баллоник, любой домкрат, два ключа на 17 и 19 мм, плоскогубцы, молоток или специальный съемник, ключ для замера усилия закручивания.

  • Срываем боллоником болты на колесах, домкратим машину и откручиваем гайки до конца, снимаем колесо;
  • В место наконечника наливаем ВД-шку;
  • Для удобного извлечения шарнира, выворачиваем руль в ту или иную сторону до упора. Затем откручиваем весь механизм с рулевым наконечником;
  • Плоскогубцами достаем шплинт из гайки шарнира и откручиваем гайку фиксации;
  • Съемником или монтировкой нажимаем на поворотную тягу, таким образом, чтобы наконечник двигался вверх и болт его вылез из посадочного гнезда;
  • Освободив его, по часовой стрелке выворачиваем шарнир из рулевой тяги. Очень важно посчитать количество сделанных оборотов, чтобы потом не было проблем с развалом-схождением. Количество оборотов с разных сторон может существенно отличаться;
  • Потом берем заготовленный новый наконечник и заворачиваем на тягу против часовой стрелки (оборотов должно быть столько же, сколько при откручивании). Затяжка гайки осуществляется с усилием, обозначенным в руководстве по эксплуатации. Для этого понадобиться ключ с замером силы;
  • В конце вставляем шплинт.

Заключение: Таким образом, самостоятельно можно провести диагностику и ремонт рулевого механизма. В данной статье рассмотрена тема: как проверить рулевые наконечники. Можно убедиться, что в осмотре и его замене нет ничего сложного.

Как проверить рулевые наконечники в домашних условиях

Один из наиболее ответственных узлов в автомобиле – это рулевой механизм. Он состоит из нескольких элементов, в том числе из тяг и наконечников. От состояния данных механизмов зависит не только комфорт передвижения, но и безопасность езды. Поэтому рулевую систему периодически нужно проверять и следить за состоянием ее комплектации. В сегодняшней статье мы рассмотрим, как проверить наконечники рулевых тяг и на что следует обратить внимание.

Характеристика

Наконечники – это составляющая рулевого управления автомобиля. Данный элемент обеспечивает поворот и подвижность колес на нужный угол. В основе конструкции наконечника лежит шаровое соединение. Элемент крепится к рулевой тяге с одной стороны, а с другой соединен с поворотным кулаком.

В зависимости от типа рулевого управления в автомобиле может использоваться от 4 до 6 таких механизмов, которые ввиду особого места расположения (под арками колес) постоянно подвергаются воздействию внешних факторов. На них попадает грязь, вода, снег, пыль и прочее. Ресурс данных элементов может существенно отличаться от условий эксплуатации. Поэтому так важно знать, как проверить рулевые наконечники. ВАЗ-2110 также оснащен данной конструкцией. Что же, давайте перейдем к осмотру.

Как проверить рулевые наконечники? Визуальный осмотр

Если периодически осматривать узлы рулевого управления, можно заранее предотвратить и устранить поломку. Визуальный осмотр не займет много времени и сил. Как проверить рулевые наконечники? Что нам для этого понадобится?

Так как рулевые наконечники закреплены на днище автомобиля, нам нужна смотровая яма или эстакада. Если такой возможности нет, поддомкрачиваем переднюю часть автомобиля с одной и с другой стороны.

  • Сперва протираем деталь куском ветоши.
  • После удаления лишних загрязнений проверяем на наличие дефектов. В первую очередь следует обратить внимание на пыльник – деталь, которая чаще всего выходит из строя (лопается, трескается).
  • На следующем этапе проверяем люфт механизма. Попросите помощника, чтобы тот покрутил руль в обе стороны. В это время необходимо наблюдать за работой механизмов. Если наконечник имеет люфт вдоль оси пальца более двух миллиметров, значит, он пришел в негодность.
  • Проверив одну сторону механизма, переходим на другую. Операции аналогичны тем, что мы описали ранее.

Полезный совет

Осматривая состояние рулевого наконечника, обратите внимание и на другие детали подвески (так сказать, не отходя от кассы). Проверьте люфт рулевой тяги. Осмотрите состояние пыльника рейки. Она не должна течь. Перед тем, как проверить рулевые наконечники, осмотрите состояние ступичного подшипника, пошатав колесо вперед-назад (пока мы его еще не сняли). Главный признак – это люфт. Если деталь имеет большой свободный ход, ее срочно необходимо заменить.

О ресурсе

Как мы отметили ранее, рулевые наконечники не имеют определенного срока службы. У одних они рассчитаны на 40 тысяч километров пробега, другие меняют при показателе в 200 тысяч. Во многом все зависит от условий эксплуатации, качества дорожного покрытия, стиле вождения.

Различная соль, вода и грязь пагубно влияют на состояние резинотехнических элементов. Причем это касается не только наконечников, но и ряда прочих составных частей автомобиля – шаровой опоры, пыльников рейки, сайлентблоков рычагов подвески.

Выявляем неисправность «на слух»

Как проверить рулевые наконечники (ВАЗ в том числе), не осматривая их визуально? Все неисправности могут проявляться по ходу движения. Так, главный признак – это поступление в салон нештатных звуков. При повреждении пыльника грязь оседает на местах соединений. На скорости вы отчетливо слышите их работу, которая при нормальном состоянии должна быть бесшумной.

Стоит прислушаться к этим звукам. Не рекомендуется откладывать ремонт «на потом». Ведь неисправность распространится на другие элементы управления и подвески.

Как еще можно проверить исправность рулевых наконечников? Еще один характерный признак – это вибрация руля. Если имеется люфт механизма, он будет отдаваться в руль, особенно при езде по неровной дороге. Конечно, такие вибрации могут быть и из-за других элементов (например, кривого тормозного диска или неотбалансированных колес). Но в любом случае посторонний звук – это первый сигнал, который сообщает о необходимости диагностики.

Как заменить наконечники? Инструменты

Если признаки неисправности подтвердились, нужно не откладывать с заменой проблемного механизма. Для установки новых рулевых наконечников нам понадобятся следующие инструменты:

  • Баллонный ключ.
  • Молоток или специальный съемник.
  • Динамометрический ключ.
  • Плоскогубцы.
  • Домкрат.
  • Ключи «на 17» и «на 19».

Приступаем к работе

Первым делом срываем колесные болты. Далее поднимаем машину на домкрате и снимаем диск. Находим наш наконечник. Он будет в грязи (даже после того, как мы протерли его ветошью), поэтому обрабатываем место соединения детали универсальной смазкой ВД-40. Чтобы было удобно снимать наконечник, выворачиваем руль в крайнее положение до упора.

Далее ключами откручиваем весь механизм. При помощи плоскогубцев достаем шплинт из гайки шарнира. Далее откручиваем фиксирующий болт. При помощи съемника или монтировки нажимаем на тягу так, чтобы наконечник сдвинулся вверх. Так болт вылезет из своего посадочного места. После этого выкручиваем из рулевой тяги шарнир. Важно запомнить количество оборотов, произведенных по часовой стрелке (чтобы потом не делать развал-схождение). Далее берем в руки новый наконечник и закручиваем его против часовой стрелки. Количество оборотов должно быть таким же, как и у снятого элемента. Затяжку гаек производим с усилием 50 Нм. После этого устанавливаем на место шплинт и собираем колесо.

Отправляемся на небольшой тест-драйв. Если вы не угадали с количеством витков, машину поведет в сторону. В таком случае лучше отправиться на развал-схождение, поскольку наугад выставлять углы будет очень долго.

Заключение

Теперь вы знаете, как проверить рулевые наконечники, и как их самостоятельно заменить. Чтобы неисправность не застала вас в пути, важно регулярно производить визуальный осмотр. При возникновении посторонних стуков обязательно диагностируйте элементы на предмет люфтов.

BMW 5 series 2,0 С машиной по жизни › Бортжурнал › Проверка состояния компонентов подвески и рулевого управления

Регулярно проверяйте компоненты подвески и рулевого привода. Изношенность и чрезмерная повреждённость рулевого привода, либо подвески, может привести к достаточно опасному сносу шин, повышению расхода топлива и к заметному ухудшению ходовых характеристик. Более подробно узнать об этом Вы можете в разделе «Подвеска и рулевое управление».

1. Расположите Ваш автомобиль на ровной поверхности, выключив двигатель и подняв стояночный тормоз. Проведите проверку давления в шинах.

2. Наблюдая за движением кузова, нажмите на угол автомобиля, затем опустите его. При нормальном состоянии он должен придти в нормальное состояние после одного — двух качков.

3. Если же автомобиль не возвращается в стандартное положение, либо продолжает качаться, проблема по всей видимости будет в изношении, либо ослаблении стоек подвески, либо амортизатор.

4. Процедуру необходимо повторить для каждого из углов автомобиля.

5. Поднимите автомобиль на домкрате и установите его на надёжные опоры.

6. Проверьте амортизаторы и стойки на возможные места утечки гидравлической жидкости. Не паникуйте, если обнаружите лёгкую плёнку жидкости. При обнаружении утечки, проверьте, точно — ли местом утечки является амортизатор, либо стойка. При необходимости замените стойки и амортизаторы.

7. Проведите проверку надёжности установки и целостность стоек и амортизаторов. Поищите повреждения и другие признаки износа на верхних опорах. В случае нахождения неполадок неисправные детали заменяйте.

8. При необходимости заменить амортизаторы, либо стойки, прочтите раздел «Тормозная система» Обязательно заменяйте на одном мосте сразу оба компонента, иначе возможна некоторая опасность для Вашего автомобиля. Лучше всего заменять сразу все четыре компонента из одного комплекта

Проверка состояния системы рулевого управления и подвески

9. Проведите осмотр системы рулевого управления на наличие любых повреждений, утечки жидкостей повреждение прокладок

10. Нижнюю часть поворотного кулака очищаем. Помощника просим покачать колесо за нижний край, наблюдая за движением шаровых опор. Проведите осмотр защитных чехлов шаровой опоры. При обнаружении порванных, либо по другому повреждённых чехлов, шаровую опору необходимо заменить.

11. Попытайтесь повернуть передние колёса так, чтобы передний край оказался внутри, а задний — снаружи. Благодаря этому Вы сможете проверить наличие люфта в приводе руля. При обнаружении люфта необходимо проверить шарниры рулевых тяг и крепление рулевого механизма на наличие ослаблений. Ослабленные крепления подтяните, ослаблению — же рулевых тяг может поспособствовать изношенный шарнир.

Проверка люфта рулевого управления

12. Рулевое колесо устанавливайте в среднее положение.

13. Наблюдая за передним колесом двигайте руль из стороны в сторону. Люфт, имеющийся у рулевого колеса не должен быть более 25 мм.

14. Проверьте тяги рулевого управления, люфт подшипников у передней подвеске и тяги рулевого управления при обнаружении люфта большего диаметра

15. Рулевые тяги подвигайте рукой. Люфта на шаровых шарнирах обнаружено не должно быть. Если он всё- таки обнаружен, замените шарниры, рулевые тяги.

Проверка наконечников рулевых тяг и шаровых опор

16. Используя лампу, осмотрите пыльник всех шаровых опор. Следите за тем, чтобы на них отсутствовали повреждения.

17. На обеих рулевых тягах осветите защитный чехол и пыльники. Проверьте их на наличие повреждений.

18. Проверьте, насколько надёжно затянута гайка. При этом ни в коем случае её не поворачивайте.

19. Пошевелите обе рулевые тяги. У шарниров люфтов обнаружено быть не должно. При необходимости замените неисправный шарнир.

20. Если обнаружен повреждённый пыльник, необходимо сменить неисправный шарнир с пыльником. Не забывайте о том, что попавшая в шарнир грязь разрушает

Как выявить неисправность или износ рулевых наконечников?

За поворот передних колес автомобиля отвечает рейка либо редукторный механизм. Агрегат одновременно передает усилие обоим поворотным кулакам посредством тяг с шарнирами на концах. Эти 2 детали являются слабым звеном системы управления – срок службы составляет 20–80 тыс. км в зависимости от марки машины и условий эксплуатации. Автолюбителям стоит научиться вовремя различать признаки неисправности рулевых наконечников, поскольку их техническое состояние напрямую связано с безопасностью пассажиров.

Конструкция рулевой тяги

Чтобы самостоятельно определять степень изношенности наконечников, нужно хотя бы в общих чертах понимать их устройство. Тяга представляет собой металлический стержень с резьбой на одном конце и шарниром – на другом. Резьбовая часть служит для соединения с рейкой либо редуктором, а шаровой палец вставляется в проушину поворотного кулака и фиксируется гайкой.

Износ рулевых наконечников подразумевает выработку самого шарнира, состоящего из таких деталей:

  • корпус цилиндрической формы, закрытый с одной стороны заглушкой;
  • шаровой палец, упирающийся нижней частью на опорную пяту;
  • снизу между пятой и заглушкой установлена пружина;
  • между корпусом и шаром предусмотрен вкладыш из износостойкой пластмассы;
  • сверху корпус закрыт резиновым либо силиконовым чехлом.

Примечание. В зависимости от конструкции тяг для конкретной марки автомобиля металлический стержень может быть приварен к корпусу шарнира или прикручен на резьбе.

Пластиковый вкладыш позволяет шаровому пальцу вращаться в разных направлениях, а пружина выбирает люфт, появляющийся в процессе эксплуатации. Когда выявляется неисправность рулевых наконечников, то обычно детали идут под замену, желательно – парой. Существуют и разборные конструкции шарниров, позволяющие менять истертую вставку, но они ненадежны в эксплуатации.

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

  1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
  2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
  3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Важный момент! У шарнирных соединений есть внешний враг, значительно снижающий ресурс рабочей пары. Это пыль и влага, проникающая между трущихся поверхностей в результате разрыва верхнего резинового чехла.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

  • первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
  • как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
  • увеличивается свободный ход рулевого колеса;
  • преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
  • на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:
  1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
  2. Подоприте задние колеса противооткатными средствами.
  3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
  4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
  5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Проверка и замена наконечников рулевых тяг

Безопасность дорожного движения напрямую зависит от исправности основных систем автомобиля – двигателя, тормозной, топливной системы, подвески, рулевого управления. Управляемость автомобиля, усилия, прикладываемые для поворота руля, своевременный отклик колес на руль – за всё это отвечает система рулевого управления, состоящая из рулевого механизма и привода. Именно привод (тяги, рычаги, цапфы) выступает связующим звеном между вращением руля и поворотом колес.

Нередко в процессе эксплуатации автомобиля о рулевых тягах вспоминают только при обнаружении очевидных признаков неисправностей. Более того, проблемы с тягами в некоторых случаях схожи с нарушением развала-схождения или неполадками в подвеске, поэтому про систему управления машины автовладельцы вспоминают в последнюю очередь.

Необходимо помнить о том, что неисправная рулевая тяга с изношенными наконечниками может стать причиной аварийной ситуации на дороге. Поэтому автолюбителям следует знать, как проверяется и выполняется замена наконечника рулевой тяги и других элементов привода.

Для чего нужны рулевая тяга и рулевой наконечник

В системе управления автомобиля рулевая тяга необходима для передачи усилия (вращения) руля на поворотные кулаки колес. Шарниры наконечников рулевых тяг обеспечивают свободное вращение всех подвижных деталей привода. Усилие на колеса, соответствующее заданному углу поворота передает непосредственно привод.

Сложный механизм конструкции системы рулевого управления объясняется тем, что при поворотах каждому колесу необходимо задать разный угол. Если бы угол поворота был бы одинаковым, то при маневрах возникало бы скольжение внутреннего колеса, приводящее к износу самой резины и снижению управляемости машины.

Разный угол поворота достигается благодаря особой конструкции части рулевого управления автомобиля, включающей в себя тяги, шарниры и поворотные рычаги. Угол поворота напрямую зависит от угла наклона рычагов.

Почему изнашиваются рулевые наконечники?

К основным причинам неисправностей и износа рулевых тяг относятся:

  • Деформации тяг и рычагов, возникающие при сильных ударах (наезд на большой скорости на препятствие, попадание в яму).
  • Износ шарниров и их несвоевременная замена.
  • Разрушение пыльника рулевой тяги из-за пыли, грязи.

В основном неисправности рулевых тяг возникают из-за механических повреждений, дефектов защитного чехла, приводящих к попаданию пыли, грязи, влаги. Срок службы наконечников, как правило, составляет порядка 30-40 тыс. км пробега. Диагностика рулевых тяг может потребоваться гораздо раньше указанного пробега – периодичность проверки и замены напрямую зависит от качества дорог, стиля вождения авто.

Среди признаков неисправностей следует отметить:

  • Сторонние шумы, стуки подвески.
  • Люфт рулевого колеса.
  • Тугое вращение руля.

Как проверить наконечник рулевой тяги

Самостоятельная проверка рулевых тяг заключается в осмотре деталей системы управления на подъемнике или в яме. Предварительно узнать о проблемах с рулевыми наконечниками можно по стуку, возникающему при поворотах руля в стороны на ровном участке дороги.

Осмотр рулевых наконечников и проверка тяги включает в себя:

  • Визуальный осмотр деталей на предмет отсутствия деформаций.
  • Проверка защитных чехлов шарового шарнира наконечника (отсутствие трещин, через которые может попадать пыль, вода, грязь).
  • Определение люфта наконечников – движение по оси пальцев не должно превышать 1.5 мм.

Если вы не знаете, как проверить рулевые наконечники на вашем автомобиле, у вас отсутствует возможность надлежащей диагностики, то лучше обратиться в специализированный автосервис.

Как поменять рулевой наконечник?

Заменить наконечник рулевой тяги на автомобиле можно самостоятельно, воспользовавшись руководством по обслуживанию вашей машины или рекомендациями ниже. Предварительно потребуется подготовить инструмент, новый наконечник.

Необходимые инструменты

Для того чтобы снять и заменить рулевую тягу потребуются следующие инструменты:

  • Ключ-баллоник для снятия болтов креплений колес.
  • Домкрат для подъема части автомобиля.
  • Ключи на 17 и 19 для откручивания механизма тяги
  • Плоскогубцы универсальные при отворачивании болтов, извлечении шплинта.
  • Съемник либо молоток для извлечения болта наконечника.
  • Динамометрический ключ для обеспечения точного усилия при установке новой детали.

Как снять рулевой наконечник?

Снятие детали выполняется в несколько этапов:

  1. С помощью ключа-баллоника ослабляются болты колеса машины.
  2. Домкратом автомобиль частично приподнимается, болты выворачиваются полностью и колесо снимается.
  3. Если замена и обслуживание системы рулевого механизма и подвески в целом выполнялась давно, то место установки наконечника можно смазать средством WD-40.
  4. Руль выворачивается до упора в сторону.
  5. Механизм тяги откручивается и извлекается вместе с наконечником.
  6. Из гайки пальца извлекается шплинт, откручивается фиксирующая гайка.
  7. За счет воздействия на поворотную тягу съемником или молотком извлекается болт наконечника.
  8. Сам шарнир выворачивается из старой тяги по часовой стрелке.

Обратите внимание, что после снятия и установки нового наконечника необходимо выполнить развал-схождение колес. Если вы осуществляете работы самостоятельно, то при извлечении шарнира из тяги необходимо точно посчитать количество оборотов и при установке новой детали учитывать это. Можно сделать пометки для каждого колеса, указав количество оборотов.

Как установить новый наконечник

Новый рулевой наконечник устанавливается на тягу и закручивается против часовой стрелки на то количество оборотов, на которое выкручивалась старая деталь. При этом гайка затягивается не «на глаз», а строго с усилием, указанным в руководстве по обслуживанию вашего автомобиля. Точно рассчитать прикладываемые усилия поможет динамометрический ключ. После этого устанавливается шплинт, и остальные работы проводятся аналогично снятию, но в обратном порядке.

Работы по самостоятельной замене наконечников при наличии некоторых навыков, знании устройства автомобиля, соответствующих инструментов не представляют особой сложности. Главное, что нужно помнить при обслуживании системы рулевого управления – это необходимость регулировки развал-схождения после установки новой тяги или наконечника. Поэтому для обеспечения надлежащей управляемости машины после самостоятельного ремонта следует обратиться в автосервис или на СТО для регулировки колес.

Замена рулевых наконечников

Одной из самых главных составляющих безопасного движения, является исправность рулевого механизма. Этот механизм автомобиля состоит из различных элементов, работоспособность и износ которых влияют на комфорт и безопасность, как водителя, так и его пассажиров.Замена рулевых наконечников

Замена рулевых наконечников

Следовательно, сильный износ деталей не только нежелателен, а совершенно недопустим. Одной из составляющих механизма рулевого управления является наконечник рулевой тяги, которому посвящена данная статья. Ниже разберемся в причинах и признаках износа, произведем осмотр детали и последовательность действий при ее замене.

Диагностика позволяет определить когда необходимо менять наконечники.

Причины износа рулевых наконечников

Самой главной причиной износа являются неровное полотно отечественных дорог. Именно из-за ям детали подвергаются большой нагрузке, что уменьшает их срок службы. Столь же явной причиной может быть стиль вождения автомобиля.Устройство рулевого наконечника

Устройство рулевого наконечника

К примеру, резкая смена направления движения аналогично становится причиной неполадок рулевого управления. Все это не только касается наконечников, но также распространяется и непосредственно на тяги и рулевую рейку.

Самостоятельная диагностика рулевых тяг и наконечников

Самый простой способ определения дефектов рулевых механизмов – это проверка на люфт рулевого колеса, или на его свободный ход.

Для этого необходимо на пустом участке дороге разогнать транспортное средство до 60 км/ч и начать поворачивать руль в стороны. Перед этим обязательно стоит убедиться в безопасности маневров.

В идеале автомобиль должен моментально отзываться на положение руля, когда это происходят с запозданием, пора задуматься над ремонтом и заменой запчастей.

Еще один достаточно простой способ диагностики — это на небольшой скорости отпустить руль, при этом авто должно держать курс строго прямо. Если машину ведет в сторону, это может служить признаком износа рулевых наконечников, но такой способ проверки не является точным, поскольку даже плохая балансировка колес, или разное давление в шинах может стать причиной отклонения от курса.

Об изношенных деталях могут говорить и посторонние звуки, идущие от передней подвески.

Также помочь может визуальный осмотр. Для этого необходимо максимально выкрутить руль в противоположную сторону от наблюдаемого колеса, для доступа к наконечникам. Затем осмотреть деталь на отсутствие трещин и разрыва пыльника.Плохая рулевая тяга

Плохая рулевая тяга

Для более глубокого анализа, придется воспользоваться подъемником либо ямой, если такой возможности нет, достаточно будет поднять авто при помощи домкрата.

На уже вывешенном автомобиле нужно проверить передние колеса на горизонтальный люфт, когда он присутствует это говорит об износе деталей рулевого управления. У рулевых наконечников также будет и вертикальный люфт, который можно проверить рукой или монтировкой.

В случае выявления дефекта, детали придется менять.

Замена наконечников рулевых тяг

Для примера процесс замены рассмотрим на автомобиле ВАЗ. В целом замена рулевых наконечников ВАЗ 2114 ничем не отличается от других моделей этого производителя, и для ВАЗ 2110, 2112 и прочих легковых автомобилях будет похожа.

Что понабиться в процессе работы

  • домкрат;
  • набор ключей;
  • съемник для выпрессовки пальца наконечника из рычага, если такого нет, сгодится и молоток с монтировкой, но поменять будет куда сложнее;
  • штангенциркуль;
  • медная смазка и WD-40.

Съемники тяг

Съемники тяг

Процедура замены наконечников

Сначала поднимаем автомобиль, если есть подъемник отлично, если нет, то пользуемся домкратом. Снимаем колесо. Для удобства желательно вывернуть до упора рулевое колесо в обратную сторону от обслуживаемой стороны.

Далее очищаем все от грязи пыли и достаем шплинт. Ключом на 19 откручиваем гайку крепления самого наконечника к поворотному рычагу. Если гайка не поддается откручиванию — пользуемся WD-40.Как использовать съемник

Как использовать съемник

Теперь нужен съемник для извлечения пальца из рычага, если такого приспособления нет, то можно воспользоваться молотком и монтировкой. Правда придется попотеть, и не факт, что все получится. Часто приходится использовать большой рычаг, например лом.Когда нет съемника

Когда нет съемника

Теперь осталось снять сам наконечник с тяги. Сначала стоит замерить штангенциркулем расстояние от контргайки до края наконечника. Необходимо это для того, чтобы после замены сохранились приблизительные настройки сход-развала.

После этого приступаем к демонтажу, для начала фиксируем саму тягу ключом на 24, и откручиваем контргайку по часовой стрелке при помощи ключа на 27. Осталось только открутить сам наконечник от рулевой тяги против часовой стрелки.

Очень важно! Если вначале вы не пользовались штангенциркулем, то лучше посчитайте количество оборотов при снятии детали, потому что в дальнейшем это поможет сохранить приблизительно правильный угол регулировки колес.

Замеряем витки

Замеряем витки

Дальше в обратном порядке устанавливаются новые запчасти. Желательно перед их установкой смазать все резьбовые соединения медной смазкой.

Замена пыльника рулевого наконечника

Часто случается так, что сами рулевые наконечники находятся в исправном состоянии, но при визуальном осмотре выявлен разрыв пыльника. Если оставить его в таком состоянии, то в скором времени он придет в негодность и его придется менять.

Последовательность работ при замене пыльника рулевого наконечника такая же, как и при полной, с той лишь разницей, что после его выпрессовки из поворотного кулака стойки, нужно снять кольцо фиксирующее пыльник и поменять поврежденный на новый.

Перед этим рекомендуется удалить остатки старой смазки, а новый пыльник набить литолом. Важно не переусердствовать когда делаете это, иначе новый пыльник может порваться от излишков смазки.

Вывод

Как видим, сам процесс достаточно прост, при наличии нужных инструментов и внимания можно запросто поменять все самостоятельно. Так же рекомендуем после такого ремонта, отправится на регулировку угла развала/схождения.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
