Панель приборов ВАЗ 2110/2114

Обозначение элементов индикации и управления приборной панели ВАЗ 2110 и 2114

Если вы желаете купить запчасти к автомобилю ВАЗ, то выгоднее всего будет заказать их в нашем интернет-магазине! Мы гарантируем качество всей купленной продукции, а также осуществим доставку по всей России.

Менеджеры ответят на интересующие Вас вопросы в онлайн чат или можете позвонить нам по бесплатному номеру: 8 800 700 8501, WhatsApp: 8 962 522 15 82.

Обозначения индикаторных лампочек на приборных панелях автомобилей ВАЗ 2110 и 2115

Каждый владелец автомобиля должен отлично разбираться в обозначении ламп индикации на приборной панели отечественных авто.

Одновременное загорание лампочек происходит во время включения зажигания, затем они гаснут. И если во время езды вдруг начинает загораться какая-нибудь одна лампочка, то мы начинаем нервничать по этому поводу, если не знаем ее обозначения. Со мной так было, когда я пересел на новую машину.

На новенькой ВАЗ 2112 я совершенно не знал, что означают лампочки индикаторов на приборной панели.

Следует сказать, что на всех легковых моделях ВАЗ варьируется только расположение индикаторов, а значки остаются везде одинаковыми.

Итак, приступим.

1 — Показывает температуру жидкости охлаждения (единицы измерения — градусы по Цельсию).

2 — Тахометр, измеряющий обороты двигателя.

3,4 — Индикация свечения поворотных огней.

5 — Спидометр — прибор для измерения скорости движения в км/ч.

6 — Уровень бензина (солярки) в баке. При уменьшении объема топлива до 5 литров, загорается «иконка» бензоколонки или лампочка желтого цвета.

8 — Лампочка, подтверждающая свечение габаритов.

9 — Сигнализирует о недостаточном количестве тормозной жидкости в системе. Если загорелся этот индикатор, то велика вероятность протечки.

10 — Включение фар дальнего света.

11 — Подстройка часов. Переход от часов к минутам производится при помощи однократного нажатия. В некоторых моделях эта кнопка также может отображать информацию о дневном и общем пробеге.

12 — Табло для отображения пробега (дневной/общий).

13 — Аварийная сигнализация

14 — Сигнализирует о наличии проблем с двигателем. Рекомендуется немедленно остановить машину при включении этой индикаторной лампочки.

15 — Часы. При наличии встроенного термометра отображает температуру воздуха на улице.

16 — Если загорелась эта лампочка, значит, имеются проблемы с зарядкой АКБ. Причин может быть несколько: обрыв или ослабление генераторного ремня, поломка самого генератора и т.п.

17 — Стояночный тормоз. Свечение значка обозначает, что тормоз включен.

18 — Критически малое давление моторного масла в двигателе. Сразу после того, как этот индикатор зажегся, нужно заглушить мотор и поискать причину неполадки.

19 — Воздушная заслонка (если на машину установлен двигатель карбюраторного типа).

При покупке запчастей ВАЗ, мы осуществляем доставку по России.

На другой (дополнительной) панели (торпедо ВАЗ 2110 — 12) имеется ряд новых обозначений. Займемся их расшифровкой:

 — Лампочка со стрелкой — сломаны стоп-сигналы или габаритные огни.

— Обозначение ниже информирует об изнашивании тормозных колодок. В случае включения этой лампочки их нужно обязательно заменить.

— Горит, если водитель и пассажиры не пристегнули ремни безопасности.

На левой стороне, начиная сверху:

— Уровень моторного масла критически мал;

— Заканчивается омывающая жидкость;

— Температура охлаждающей жидкости превышает допустимую.

Приведу несколько рекомендаций — если у вас загорелся один из индикаторов и одновременно послышался прерывистый писк, еще не повод нервничать. Проблему можно решить дозаправкой горючего и посещением автосервиса.

Обозначение значков на панели приборов ВАЗ 2114

«Торпеда» — на сленге автовладельцев так называется совокупность приборов, расположенных в левой стороне приборной доски. Там же расположены различные индикаторные лампы и переключатели, контролирующие печку, светотехническую аппаратуру и т.д.

Чтобы выбрать и купить необходимую запчасть для вашего авто, мы рекомендуем посетить наш каталог:

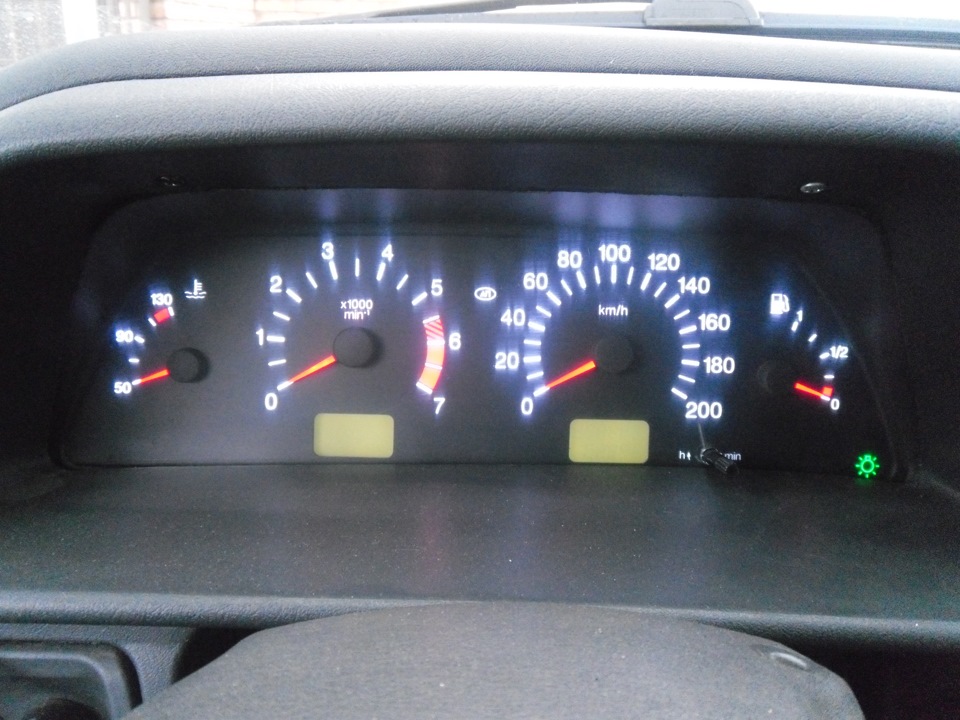

Приборная панель ВАЗ-2114 описание обозначений

1. Спидометр. Данные о скорости движения автомобиля передаются от датчика, закрепленного на коробке передач. В результате скорость отображается на приборе индукционного типа, называемого также спидометр. Градуировка шкалы выполняется через каждые 10 км/ч, с пределами от нуля до 200 км/ч. Ошибка показаний не превышает 5 км/ч. Дисплей с 2-мя строчками, расположенный в центре спидометра, информирует о текущем и общем пробеге автомобиля.

2. Тахометр. Этот прибор установлен слева от спидометра. Снабжен электронной начинкой, на вход которой подаются сигналы бортового компьютера. Тахометр показывает обороты коленчатого вала. Шкала градуирована таким образом, что одно деление соответствует 5-ти единицам. Цифровые обозначения наносятся с шагом в 10 единиц. Верхний предел шкалы равен 80-ти единицам. Для получения текущего количества оборотов коленчатого вала необходимо показания тахометра умножить на 100. На часть шкалы (интервал 55-60) нанесена штриховка красного цвета, а деление 80 закрашено сплошным красным. Если стрелка прибора зашла в эту область, это означает, что двигатель работает с перегрузкой и в любой момент может выйти из строя. В нижней части тахометра расположены индикаторы температуры воздуха и времени.

3. Индикатор температуры охлаждающей жидкости (ОЖ). Температура ОЖ требует постоянного контроля, поэтому на панель приборов выведен специальный индикатор, расположенный слева от тахометра. Данные о нагреве ОЖ замеряет специальный датчик. Разметка шкалы выполнена через каждые 20 градусов. Числовые значения наносятся через неравные интервалы: первое число соответствует 50, затем следует 90 и 130. Зона риска начинается со 105 градусов. Как только показания прибора превышают это значение, двигатель машины нужно заглушить как можно быстрее, иначе он сломается.

4. Индикатор уровня топлива занимает место справа от спидометра.

Расшифровку изображений и чисел на шкале привожу далее:

1. 0 — бак пуст;

2. 1/2 — заполнен наполовину;

3. Полный;

4. Верхний значок бензоколонки — бак наполнен до предела;

5. Символ бензоколонки справа снизу (подсветка оранжевая) — в баке присутствует менее 6-ти литров горючего.

Обозначение лампочек и индикаторов на панели приборов 2114

Основным назначением приборной панели является своевременное оповещение водителя о текущем состоянии систем автомобиля, а также в предупреждении ситуаций, ведущих к аварии. Кроме того, на ней имеется ряд органов управления, позволяющих осуществлять ввод данных, выполнять некоторые действия и т.п.

Индикаторы ВАЗ 2114

1 — предупреждает о значительном снижении уровня масла в картере двигателя. В этом случае он начинает светиться красным цветом;

2 — Объем омывающей жидкости критически мал. Если ее остаток в бачке меньше 1-го литра, то она начинает гореть оранжевым светом.

3 — Светится оранжевым и предупреждает о критически малом уровне охлаждающей жидкости.

4 — Индикатор, загорающийся красным в случае незакрытых дверей;

5 — Свечение этой лампочки говорит о наличии поломок габаритных огней либо «стоп-сигналов»;

6 — Горение этой лампочки информирует водителя о неполадках в тормозной системе автомобиля;

7 — Лампа светится в случае не пристегнутых ремней безопасности.

Ранние модели ВАЗ 2114 имели приборные доски с обозначением индикаторов, полностью аналогичным ВАЗ 2110.

Обозначение кнопок ВАЗ 2114

Кнопки — не менее важные элементы, чем индикаторы. Поэтому каждому водителю следует разобраться с их обозначением. Кнопка (11) на приборной доске ВАЗ 2114 отвечает за переключение показаний температуры и времени. А если эту кнопку удерживать в нажатом состоянии более 5-ти секунд, то произойдет сброс текущего пробега. Автомобиль при этом должен быть остановлен.

По центру приборной панели в одном ряду находятся:

— кнопки ВАЗ 2114

— Переключатель блок-фар (сдвоенный). Кнопкой (1) зажигаются габаритные огни. Кнопка (2) отвечает за включением ближнего света.

 Блок клавишных переключателей. Первый переключатель (1) включает передние противотуманные фары, второй (2) — задние «противотуманки». Переключатель (3) запускает систему обогрева заднего стекла.

При покупке товара в интернет-магазине Аккорд-Авто от 5000 руб, вы получаете скидочную карту и при следующих покупках у вас всегда будет действовать скидка. С нами вы можете рассчитывать на быструю и бесплатную доставку купленных запчастей.

обозначение кнопок и тюнинг приборки

Приборная панель ВАЗ 2114 – главный информационный блок, на которой отображаются данные о текущем функциональном состоянии автомобиля. Расположена она на торпеде, прямо перед сидением водителя.

Приборка ВАЗ 2114, 2113,2115

На самой панели находится  элементы трех видов:

  • Лампочки-индикаторы, свидетельствующие о количестве необходимых для работы автомобиля расходных элементов – бензина, масла, тормозной жидкости и тд;
  • Спидометр и тахометр;
  • Управляющий элемент для переключения режима работы спидометра.

Также к понятию «комбинация приборов» принято относить рычаги включения поворотников, кнопки для управления фарами, печкой, и другими коммуникациями машины.

Схема приборной панели ВАЗ 2114 выглядит следующим образом:

Панель приборов (схема)

Из данной статьи вы узнаете обозначение значков на приборной панели ВАЗ 2114, причины загорания индикаторов, а также меры, которые необходимо принять для устранения возникших неполадок.

  • ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ
  • ИНДИКАТОРНЫЕ ЛАПОЧКИ
  • КНОПКИ НА ПРИБОРНОЙ ПАНЕЛИ

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

  • Спидометр;
  • Тахометр;
  • Указатель температуры ОЖ;
  • Указатель уровня топлива в баке.

Комбинация приборов

Давайте детальнее их изучим.

  1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
  2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
  3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
  4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
    1. 0 — бак пустой;
    2. 1/2 — бак заполнен наполовину;
    3. бак полный;
    4. Изображение бензоколонки вверху — бак заполнен максимально;
    5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Индикаторные лапочки

Обозначения на приборной панели ВАЗ 2114 сделаны согласно требованиям и нормам. Они унифицированы для того, чтобы были понятны всем водителям. Обозначения индикаторов расположены в нижней части щитка.

Тюнинг панели приборов ВАЗ 2114

В таблице дается описание обозначений, которые используются в схемах и на приборной панели.

Изображение Обозначение
Канистра с каплей Сигнализирует, что уровень масла в катере ДВС опустился ниже минимально допустимого, горит значок красным цветом.
Дворники и фонтанчик Сообщает о том, если остаток омывающей жидкости в бачке составляет меньше одного литра. Индикатор начинает светиться оранжевым цветом.
Термометр Светится оранжевым цветом, если в расширительном бачке недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверьми Горит красным цветом, если не закрыта одна из дверей.
Значок перечеркнутой лампочки Означает, что есть проблемы со стоп-сигналами или габаритами.
Круг с черточками по бокам Сигнализирует об износе колодок тормозной системы и неисправностях тормозов.
Человечек с ремнями безопасности Сообщает, что водитель или один из пассажиров не использует ремни безопасности.
Две зеленые стрелки вверху щитка Загораются соответствующие лампочки при включении правого или левого поворотника.
Красный треугольник Загорается при аварийной остановке.
Check Engine Сигнализирует о неполадках с двигателем. Горит красным цветом.
Синяя лампочка Горит при включении дальнего света
Зеленая лампочка Горит при включении света ближнего
Обозначения, относящиеся к более ранним версия ВАЗ 2114
Канистра с каплей жидкости красного цвета Загорается, если давление масла не отвечает требованиям, то есть падает ниже необходимого уровня.
Буква «Р» в круге Горит, если отключен ручной тормоз.
Аккумулятор Светится, если разряжена аккумуляторная батарея.
Восклицательный знак в круге Горит красным, если недостаточный уровень тормозной жидкости.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Заключение

Помните о том, что приборная панель — это связующее устройство между автовладельцем и машиной. Поэтому автолюбитель должен понимать, о чем сигнализируют те или иные индикаторы.

ИНДИКАТОРНЫЕ ЛАПОЧКИ

Также панель приборов на ВАЗ 2114 имеет блок световых индикаторов, который включает следующие значки:

Индикаторы

Разберем обозначение значков на панели приборов детальнее:

  1. Индикатор, выводящий информацию о текущем уровне масла в двигателе. При критически низком количестве смазывающей жидкости лампочка загорается оранжевым цветом. Масло необходимо долить сразу же после того, как этот индикатор станет активным;
  2. Данный индикатор свидетельствует о низком количестве рабочей жидкости в емкости стеклоомывателя. Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;
  3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших индикаторов, за которым необходимо тщательно следить;
  4. Указывает на наличие незакрытых дверей. Горит красным цветом;
  5. Индикатор, который загорается, если габариты, либо стоп-сигнальные лампы вышли из строя. Цвет активного индикатора – красный;
  6. Лампочка, которая загорается в случае критического износа тормозных колодок (1.5 мм). Горит с момента первого нажатия тормозов до выключения автомобиля;
  7. Индикатор, свидетельствующий о том, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов ВАЗ 2114 может гореть в двух случаях: при включенной стартере автомобиля, и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Для устранения проблемы полностью заполните бачек и проверьте контакты датчика уровня ТЗ, которые расположены на крышке емкости, на предмет окисления.

Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Причин у загорания лампочки «Check Engine» очень много, нередко она горит даже тогда, когда каких-либо видимых неисправностей нет. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Изображение Обозначение
Значок канистры с каплей жидкости Изображение сообщает о снижении уровня масла в картере двигателя ниже допустимого, подсвечивается красным
Значок дворников и фонтанчика Сообщает о недостаточном количестве омывающей жидкости. Если омывателя остается меньше литра, значок загорается оранжевым
Значок термометра Говорит о снижении уровня охлаждающей жидкости в расширительном баке на холодном двигателе ниже допустимого. Загорается оранжевым цветом
Значок машины с открытыми дверьми Сообщает о том, что какие-то из дверей не закрыты. Подсвечивается красным
Значок перечеркнутой лампочки Сообщает о неисправности габаритов или стоп-сигналов
Значок круга со штрихами по бокам Говорит о неисправности тормозов, выработке колодок
Значок человека с ремнями безопасности Сообщает о том, что кто-то не пристегнул ремни.
Значок двух зеленых стрелок Сигнализируют о включении левого или правого поворотника
Значок Check Engine Загорается красным при возникновении неполадок двигателя
Значок синей лампочки Говорит о включенном дальнем свете
Значок зеленой лампочки Говорит о включении ближнего света.
Обозначения, предусмотренные на ВАЗ 2114 более ранних модификаций
Красный значок канистры с каплей жидкости Сигнализирует о падении масла, означает аварийное давление масла
Значок буквы «Р» в кружочке Сигнализирует о не выключенном ручном тормозе
Изображение аккумулятора Включается при разрядке аккумуляторной батареи

Значок восклицательного знака в кружке



Загорается красным, сообщает о снижении уровня тормозной жидкости.

Кнопки на приборной панели

Кнопки также имеют определенное месторасположение в схеме расположения АП.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое предназначение:

  1. Кнопка, расположенная справа от спидометра, дает возможность на электронном дисплее переключать время и температуру. Если на нее жать более 5 секунд, когда автомобиль находится в покое, сбросятся текущие показания пробега.
  2. Справа над спидометром на щитке находится комбинация двух кнопок. С помощью кнопки с изображением 2-х фар включаются габаритные огни. Кнопка с одной фарой служит для включения ближнего света.
  3. Кнопка, на которой изображена фара с наклонными штрихами, предназначена для включения передних противотуманок.
  4. Кнопка с горизонтальными штрихами, служит для включения задних противотуманок.
  5. Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогреваться заднее стекло.

Разобраться со всеми индикаторами, АП и кнопками несложно, имея схему расположения в мануале автомобиля. Данная статья помогает разобраться со всеми обозначениями.

Подводя итоги, можно сказать, что на панели АП отражается следующая полезная информация:

  • технические характеристики транспортного средства, степень его безопасности на момент движения;
  • наличие бензина, уровень рабочих жидкостей;
  • информация о динамике движения: скорости, оборотах коленвала и др. ;
  • эксплуатации различных приборов автомобиля;
  • прочая полезная информация, например время, температура и др.

Светодиодная панель приборов ВАЗ 2114

Получить данную информацию позволяют различные датчики и измерительные приборы, входящие в электрическую схему машины. Так как конструкция и схема подключения АП проста, ее легко разбирать и собирать. Поэтому, если есть желание, можно выполнить тюнинг, произвести накладку, вставки дополнительных элементов, можно сделать подсветку из светодиодов.

Если на приборной панели начинают подсвечиваться какие-либо индикаторы, следует сразу реагировать на это. Вовремя обнаруженная и устраненная неисправность даст возможность избежать проблем в пути и продлит эксплуатационный срок автомобиля.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

  1. Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
  2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.
  3. Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.
  4. Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Видео «Как изменить цвет подсветки контрольного щитка?»

Инструкция на тему изменения подсветки в приборке «Четырки» приведена в ролике ниже (автор — канал By гараж #229).

обозначение кнопок и тюнинг приборки

В каждом современном автомобиле имеется приборная панель (ПП), которая, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобилестроения приборки стали оснащаться новыми индикаторами и датчиками, в частности, в этой статье речь пойдет об отечественных «Четырках». Какие элементы включает в себя панель приборов ВАЗ 2114, каким поломкам она подвержена и как поменять ПП — ответы на эти вопросы ищите ниже.

Описание и расположение индикаторов и приборов на панели

Для начала давайте ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время часто владельцы ВАЗ 2107 ставят в свои авто приборки от «Четырок».

Описание значков в них будет аналогичным:

  1. Контроллер температуры антифриза в охладительной системе, также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует диагностировать работоспособность системы охлаждения и самого двигателя. Также сам ДТОЖ может выдавать неверные значения.
  2. Тахометр. Это устройство принимает сигналы от датчика коленвала и выводит информацию о количестве оборотов двигателя на приборку.
  3. Индикатор левого поворота.
  4. Правый поворотник. Если эти два значка моргают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электроцепь подключения, возможно замыкание.
  5. Одно из основных устройств на приборной панели — спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная погрешность в показаниях. Если же значение слишком отличаются от действительных, то скорей всего, причина неисправности заключается в датчике скорости.
  6. Контроллер уровня бензина в баке.
  7. Лампочка резерва горючего, появляется в том случае, если объем бензина в баке составляет около 6-7 литров.
  8. Символ активации головного освещения авто, включается при включении габаритов и ближнего света.
  9. Эта лампочка на щитке приборов свидетельствует о том, что тормозная система автомобиля работает в аварийном режиме. Вероятнее всего, причина ее появления связана с недостатком рабочей жидкости в бачке.
  10. Символ включения дальнего освещения, горит синим цветом.
  11. Эта кнопка используется для сброса суточных значений пробега.
  12. Одометр — счетчик, который обозначает пробег транспортного средства. Снизу указывается суточный пробег, а сверху — общий.
  13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным цветом и мигать.
  14. Значок Чек, его появление говорит о необходимости проверки работоспособности мотора. Причин тому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель посредством компьютерной диагностики.
  15. Контроллер температуры за бортом, а также времени. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, можно перейти из одного режима температуры в другой — времени.
  16. Значок разряда АКБ, его появление, вероятнее всего, связано с тем, что автомобильный аккумулятор практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот, светит слабо, скорей всего, причина кроется в работоспособности генераторного устройства. В частности, речь идет об ослаблении натяжки приводного ремешка, но также проблема может крыться и неработоспособности генератора.
  17. Этот значок свидетельствует об активации ручного тормоза, горит как на заведенном, так и не запущенном двигателе.
  18. Значок аварийного давления моторной жидкости, его появление обычно обусловлено нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, то нужно в первую очередь проверить объем расходного материала в системе. Также причина может заключаться в некорректной работе масляного насоса.
  19. Резервный значок, если мотор инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

Возможные неисправности: признаки и причины

ПП — это электронный узел, поэтому, как и в любом другом устройстве, в его работе могут произойти неполадки.

С какими проблемами может столкнуться автомобилист:

  1. Подсветка приборки перестала гореть, при этом все датчики и индикаторы работают в нормальном режиме. При такой проблеме неисправность нужно искать в предохранительном устройстве под маркировкой F16. Данный предохранитель отвечает не только за подсветку в приборке, но и за поворотники, световую сигнализацию, а также фонари заднего хода. Поэтому если повороты и аварийка работают нормально, то причину следует искать в обрыве электроцепи либо коротком замыкании.
  2. Тахометр или спидометр работают некорректно. Как сказано выше, в таких случаях нужно в первую очередь проверять датчики — положения колеванала, а также скорости. Если датчики рабочие, то возможно, проблема кроется в плохом их контакте с электросетью авто либо повреждении проводки подключения.
  3. Не работает только часть лампочек приборной панели, при этом все контроллеры функционируют корректно. При таких неполадках причина, скорей всего, заключается в выходе из строя ламп на приборке, при их перегорании устройства следует заменить на новые.
  4. Стрелка на датчиках уровня топлива и температуры охлаждающей жидкости не поднимается или поднялась на самую верхнюю точку. Если стрелка лежит, то скорей всего, причину нужно искать в датчиках и электроцепи подключения. ДТОЖ в «Четырках» размещается в головке блока цилиндров, а контроллер уровня топлива находится в бензонасосе.
    Прежде чем заменить вышедшее из строя устройство, нужно проверить работоспособность проводки подключения, а также контакты. Если же стрелка поднялась в самую верхнюю точку, то скорей всего, в электроцепи присутствует замыкание. Для поиска проблемы лучше воспользоваться услугами электрика.
  5. Если панель в целом работает нормально, но некоторые контроллеры функционируют некорректно или со сбоями, то причину следует искать в электронной схеме. Возможны неисправности в работе процессора (автор видео — Сергей Кошкин).

Инструкция по замене приборки своими руками

Как поменять контрольный щиток своими руками:

  1. Для начала отключаем аккумулятор от сети и выкручиваем три самореза отверткой с крестовым наконечником. Эти саморезы фиксируют левый экран на центральной консоли.
  2. Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего ее можно будет вывести из кронштейна.
  3. Используя крестовую отвертку, вам нужно будет выкрутить 5 саморезов, расположенных в правой накладке, после этого сам экран можно демонтировать.
  4. Далее, от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки подсветки этого устройства.
  5. Затем нишу для мелочей нужно извлечь, подтолкнув ее изнутри. Используя отвертку с крестовым наконечником, нужно открутить два самореза, после чего утопить колодку диагностического гнезда в саму панель.
  6. Подденьте отверткой и извлеките рычажок переключения вентилятора печки. Затем, используя отвертку с плоским наконечником, вставьте инструмент между этим рычажком и рукояткой, после чего последнюю можно будет демонтировать.
  7. Теперь, с помощью той же крестовой отвертки, нужно будет открутить два самореза над приборной панелью. Таким же образом выкручиваются саморезы, расположенные снизу. После этого отверткой нужно поддеть и демонтировать заглушку, а также открутить верхний саморез накладки контрольного щитка. Затем выкручиваются еще два самореза, расположенных снизу.
  8. Саму накладку приборки нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. Сами колодки после этого можно отсоединить. Если нужно заменить накладку, то ее можно демонтировать и поменять. Приборка демонтируется и ремонтируется или меняется, после чего ставится на место в обратном порядке.

Фотогалерея «Меняем ПП своими руками»


Идеи для тюнинга и доработки щитка

Какие идеи для тюнинга можно использовать для модернизации приборки:

  1. Купить новую электронную панель. Такой способ тюнинга считается одним из наиболее затратных, тем более, для его реализации, скорей всего, потребуется менять разъемы. Стоимость таких приборок обычно высокая.
  2. Приобрести или сделать самому вставки и установить их на шкалы датчиков в приборной панели. Такие вставки можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора щитка, а также отсоединения стрелок от датчиков. Такой способ является одним из наиболее простых.
  3. Установить светодиодные лампочки в подсветку устройства. В данном случае нужно будет также разбирать приборную панель, однако сам процесс реализации этого метода более простой. Вам не нужно будет демонтировать стрелки с датчиков — потребуется только отсоединить старые лампы и установить вместо них диодные.
    При покупке новых светодиодов нужно быть внимательным, чтобы цоколь заменяемых источников освещения был идентичным. В том случае, если цоколи не будут соответствовать, то придется паять лампочки. Вместо отдельных ламп можно приобрести диодную ленту.
  4. Самый кропотливый по реализации и самый дешевый в плане стоимости вариант — покрасить стрелки, а также цифры и деления на датчиках флуоресцентной краской. В сочетании с диодным освещением это позволит улучшить яркость и контрастность приборной панели.

Заключение

Помните о том, что приборная панель — это связующее устройство между автовладельцем и машиной. Поэтому автолюбитель должен понимать, о чем сигнализируют те или иные индикаторы.

Видео «Как изменить цвет подсветки контрольного щитка?»

Инструкция на тему изменения подсветки в приборке «Четырки» приведена в ролике ниже (автор — канал By гараж #229).

Понравилась статья? Поделиться с друзьями:

Датчик давления масла ВАЗ 2114, проверка и замена

Датчики уровня масла на ВАЗ 2114 отличаются достаточно простой конструкцией. Он предназначается для мониторинга состояния автомобиля, своевременно оповещая автовладельца о необходимо замены моторной смазки.

Содержание статьи

Конструкция датчика



Датчик давления масла ВАЗ 2114 имеет такую же конструкцию, как и аналогичные приборы, устанавливаемые на другие машины. Его основу составляют три компонента:

  • корпус;
  • чувствительная мембрана;
  • механизм, обеспечивающий своевременную передачу сигнала.

При включении двигателя все элементы цепи находятся в сомкнутом положении, в связи с чем на приборной панели загорается соответствующий индикатор. Его появление свидетельствует об исправности системы.

Мембрана при старте прогибается, тем самым замыкая контакты и передавая информацию о достаточном уровне масляной жидкости. Это происходит потому, что повышается давление в системе. В результате смазка начинает сдавливать мембрану.

Если по каким-либо причинам давления в системе недостаточно, то описанный процесс не происходит. Поэтому на приборной панели индикатор продолжает гореть, а не гаснет после того, как двигатель прогревается.

Почему лампочка не гаснет

Основным достоинством, которым обладают все датчики уровня, является их низкая цена. Поэтому, если неисправность, о которой свидетельствует горящий индикатор, возникла именно в этом элементе, то никаких проблем с его заменой не возникнет. Однако во многих случаях лампочка на приборной панели «сообщает» о более серьезных проблемах.

К числу основных причин, из-за которых загорается индикатор, относятся следующие явления:

  1. Механизм передачи сигнала от датчика вышел из строя.
  2. Возникли повреждения в проводах, которые соединяют данный элемент с бортовой электроникой автомобиля.
  3. Низкий уровень масла.
  4. Неисправность масляного насоса.
  5. Загрязненный фильтр.

Наибольшие сложности возникают в случаях, когда индикатор сигнализирует о последних двух неисправностях. Если поломка образовалась в топливном насосе, или забился фильтр, то в мотор либо поступает недостаточно смазки, либо материал имеет много вредных примесей. В результате двигатель достаточно быстро выйдет из строя, так как жидкость не снижает трение компонентов силового агрегата.

Проверка работоспособности датчика

Если на приборной панели загорелся соответствующий индикатор, то необходимо, прежде всего, проверить уровень масла в системе. В подобных обстоятельствах рекомендуется использовать манометр. Он устанавливается на место датчика. При работающем моторе манометр должен показать давление, превышающее 0,65 атмосферы. В таком случае потребуется замена датчика давления. Если же показатели будут отличаться, значит, речь идет о неисправности в масляном насосе или фильтре.

Есть и другой способ проверки устройства, не требующий наличие манометра. Для этого потребуется выкрутить датчик давления и провернуть стартер. Причем двигатель должен оставаться выключенным. В случаях, когда неисправность кроется именно в ДДМ, то из отверстия, к которому крепится прибор, должна вытечь масляная жидкость. Описанный метод проверки не дает 100% результата. Он лишь демонстрирует, что система подачи масла работает нормально.

Третий способ проверки требует наличие вольтметра и смотровой ямы. Процедура осуществляется следующим образом:

  1. Автомобиль устанавливается на смотровую яму.
  2. Снимается защита мотора.
  3. Запускается двигатель.
  4. Отсоединяется провод, который подключается к колодке.
  5. Посредством вольтметра, подсоединив прибор к колодке, оценивается уровень напряжения. Оно должно быть не менее 12 В.

Если все описанные способы не выявили неисправность, тогда следует проверить работоспособность блока индикации и всех проводов.

Замена

Замена датчика уровня масла на ВАЗ 2115 производится по тому же алгоритму, что и на ВАЗ 2114.

Сама процедура выполняется достаточно просто, если соблюдать определенные условия. Прежде всего, автомобиль устанавливается на смотровую яму. Затем выполняются следующие действия:

  1. Останавливается двигатель и снимаются клеммы с аккумулятора.
  2. Демонтируется защита моторного отсека.
  3. Снимается наконечник провода с колодки, которая располагается около фильтра.
  4. При помощи тряпки или ветоши очищается датчик.
  5. Посредством торцевого ключа откручивается элемент от места крепления.
  6. Датчик вынимается аккуратно. Необходимо следить за тем, чтобы не повредился поплавок.
  7. Устанавливается новый прибор.

Важно помнить, что работы производятся при остывшем двигателе. Мало не должно быть горячим.

Если после замены вновь возникает течь в районе, где находится ДДМ, то, вероятно, из строя вышел клапан сброса избыточного давления. Последний крепится к масляному насосу. Данную неисправность необходимо устранить в течение 2-3 недель, иначе в дальнейшем из строя выйдут другие элементы. В частности, первым на очереди окажется масляный насос.

Все автомобилисты должны помнить о том, что наличие масла в двигателе – это залог длительной службы силовой установки. Если возникают подтекания, то их следует своевременно исправлять, заменяя фильтра, кольца и другие компоненты. Отслеживать уровень масла позволяют соответствующие датчики, сигнализирующие о недостаточном количестве смазочного материала.

Видео: замена масляного датчика на ВАЗ 2114-15

Узнаем как устроена приборная панель ВАЗ 2114?

ВАЗ 2114 – это один из первых отечественных автомобилей, на которых использовалась электронная комбинация панели приборов. «Первопроходцем» в данной сфере была, конечно, «десятка», после чего электроника стала применяться на всех последующих моделях ВАЗа. И сегодняшнюю статью мы посвятим устройству панели приборов 2114-й «Лады».

Устройство и характеристика

Приборная панель ВАЗ 2114, помимо электронной комбинации, также особенна своим расположением подсветки. И если на первом поколении «Самары» она была организована снаружи, что усложняло доступ к приборной доске при демонтаже, то показания на 14-й «Ладе» освещались лампами изнутри. Но это еще не все особенности данной детали.

На автомобилях ВАЗ 2114 приборная панель включает в себя до 19 обозначений, основными из которых является, конечно, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем мы обзор обозначений с левой части. Здесь приборная панель на ВАЗ 2114 располагает стрелочным датчиком температуры охлаждающей жидкости. Красная шкала начинается с отметки 105 градусов Цельсия и заканчивается на 130. Для примечания отметим, что если стрелка данного датчика оказалась в этом диапазоне, следует немедленно остановить двигатель и дождаться, пока он остынет. В противном случае закипание мотора неизбежно.

Тахометр

Далее у нас идет тахометр. Это самая большая стрелочная шкала на приборном щитке после спидометра. На ее обозначениях мы видим, что нормальные обороты двигателя должны находится в районе от 2 до 5.5 тысяч об/мин (холостые обороты не в счет). Дальше идет красная шкала. Попадание стрелки в данный диапазон не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако при этом не стоит забывать, что запредельно высокая частота вращения коленчатого вала влечет за собой не только повышенный расход топлива, но и существенную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 безусловно оснащается спидометром. Это важнейшая деталь в панельной доске. Именно от ее показаний зависит контроль водителя над скоростью, а соответственно, и безопасность тоже. Поэтому она должна выводить показания с максимальной точностью до 0.1 километра в час. Приборная панель ВАЗ 2114 имеет шкалу спидометра с величиной измерения от 0 до 200 километров в час. Что интересно, практически все отечественные автомобили имеют спидометры, измеряющие показания в пределах свыше 170 км/ч. Например, на ГАЗелях пик скорости находится в районе 180-200 километров в час (в зависимости от года выпуска). Странно, конечно, что малотоннажный фургон разгоняется до данных значений, тут хотя бы «сотню» с горы набрать…

Датчик уровня топлива

Последний стрелочный датчик измеряет уровень топлива в бензобаке автомобиля. Он расположен по стандартной схеме – в правой части приборной доски. На шкале всего лишь 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать приблизительный остаток топлива вполне реально.

Итак, мы узнали особенности, которыми отличается приборная панель ВАЗ 2114, и выяснили ее устройство.

что делать если не работает панель?

На каждом автомобиле, есть такая вещь, как: панель приборов. Она помогает водителю определить текущую скорость передвижения, количество пройденных километров, скорость вращения коленчатого вала, на более современных моделях – уровень необходимых жидкостей и состояние некоторых систем. На автомобиле ВАЗ 2114, панель приборов включает в себя четыре стрелочных показателя, двенадцать лампочек-индикаторов, и два маленьких экрана.

Для лучшей видимости обозначений, особенно в темное время суток, устанавливается подсветка, которая освещает весь щиток. Как показывает практика, приборы на щитке, включая подсветку, ломаются довольно редко, но все-таки, что делать, если вдруг такое произойдет с Вашим автомобилем ВАЗ 2114?

Неисправности

На современных моделях ВАЗ, устанавливается полностью электронные панели приборов. При запуске двигателя, все лампочки-индикаторы загораются, и через 2-3 секунды тухнут (при исправности всех систем). Если же, при включении зажигания одна, или несколько лампочек не работает, то Вам необходимо выяснить причину, выполнив ряд характерных действий.

В случае, когда не горит одна, или несколько ламп, первым делом необходимо заменить сами лампочки. Все индикаторы ВАЗ 2114, как и подсветка, освещаются светодиодами, и при длительной эксплуатации, имеют свойство перегорать.

Если замена ламп не помогла, то дело обстоит гораздо серьезней. Как известно, каждый индикатор, отвечает за какую-либо систему, и в том случае, когда он не работает, причиной может быть любой элемент, связанный с лампочкой-индикатором в одной цепи. Например, если не работает датчик заряда АКБ, необходимо проверить всю цепь с помощью вольтметра, начиная с самого аккумулятора, и заканчивая клеммами, высоковольтными проводами и т.д. В случае, когда в системе случается замыкание или обрыв контактов, соответствующая лампочка, также не горит.

Очень часто, случается такая ситуация, когда все индикаторы перестают работать одновременно. Причина данной поломки очевидна – выход из строя соответствующего предохранителя. При его замене, всё станет на свои места.

Если на Вашем ВАЗ 2114, перестал работать спидометр или тахометр, то тут вариантов также не много. Первый из них – сбой в самой электро-системе. Для его устранения, необходимо снять клеммы с АКБ, минут на 10 – 15, и установить обратно. Таким образом, в системе случается сбой, и происходит перезагрузка. Если после данных действий, прибор по-прежнему не работает, то причина, явно не в панели приборов.

Также, иногда встречается такая проблема – не горит подсветка панели. Для того, чтоб исправить сложившуюся ситуацию, Вам необходимо определится: сколько ламп не работает – одна, несколько, или все.

Установка диодов в комбинацию приборов

В случае, когда не горит одна, или несколько ламп, то причина в самих диодах, и их следует просто заменить. Если же, не горят все лампы, то тогда, проблема может быть в самой проводке. Для обнаружения данной неисправности, Вам необходимо проверить всю цепь, с помощью вольтметра.

Порядок замены ламп

Для того, чтоб заменить любую лампочку, будь то подсветка, или индикатор, Вам необходимо полностью снять панель приборов. После того, как данная работа будет выполнена, найдите лампочку, которая не работает, и аккуратно выньте ее из гнезда, обязательно вместе с патроном. Делается это довольно просто. Каждая лампочка, в панели приборов ВАЗ 2114, крепится на небольшой резьбе, и чтоб ее вынуть, достаточно провернуть ее против часовой стрелки.

После замены сгоревших лампочек, вставьте всю проводку на свои места, и проверьте, работает ли подсветка и индикаторы. Если всё в норме, можете установить панель на свое место.

Вообще, на автомобиле ВАЗ 2114, редко встречаются подобные поломки, и в том случае, если дело обстоит гораздо серьезней, чем просто перегоревшая лампочка или предохранитель, лучше обратится к специалисту, так как неправильный самостоятельный ремонт электрических узлов, может привести к замыканию, и как следствие – возгоранию автомобиля.

Фазовый датчик на ВАЗ 2114: ошибки и замена

Несколько месяцев назад на моей 2114 возникла следующая проблема: при включении зажигания и запуске двигателя через несколько секунд лампа форсунки «проверяет» на панель приборов начала светиться. Сначала подумал, что это временная проблема и это связано с качеством бензина, но после заправки проблема не исчезла и чек тоже загорался почти в каждом случае после запуска двигателя.

Диагностика неисправности датчика фазы (положения распредвала) на ВАЗ 2114

Самый верный способ определить, какой датчик из системы ECM вышел из строя — это установка бортового компьютера, такого как State, который в в случае ошибки двигателя, немедленно сообщает о рей и расшифровывает его.

Так же поступил, долго думал о покупке, но после этой проблемы решил не откладывать и сразу установить. В результате после подключения BC State на дисплее появилась ошибка 0343 — высокий уровень сигнала датчика фазы. Когда я его выключил, никаких изменений в работе двигателя не увидел, а лампа «инжектор» продолжала гореть. В итоге было решено, что его нужно менять.

Замена датчика фаз (положения распредвала) на ВАЗ 2114

Итак, цена датчика фаз на 14 модель около 270 рублей, так что особых затрат не будет. Заменить его тоже довольно просто. Для этого понадобится головка на 10 с храповой ручкой:

Для начала нужно открыть капот автомобиля и с правой стороны, где на фото она отмечена стрелкой, она расположена:

Первым делом отсоединяем вилку с проводами питания от датчика положения распредвала:

А потом откручиваем головкой с торца, где она крепится болтом:

А потом Вы можете без проблем снять датчик с места, как показано на фото ниже:

Установка этой детали производится в обратной последовательности.Еще стоит отметить, что во время этой процедуры клемму лучше отсоединить от АКБ.

АНАЛОГИЧНЫЕ ИЗДЕЛИЯ

замена и диагностика своими руками

На автомобилях ВАЗ-2114 датчик скорости имеет очень важное значение. Именно с его помощью происходит регулировка состава топливной смеси и момента зажигания. А также при наличии гидроусилителя руля — включение и отключение этого механизма.

В карбюраторных автомобилях — проводная система передачи данных о скорости. На инжекторных машинах используются датчики, которые генерируют электрический сигнал, необходимый для питания спидометра и блока управления двигателем.

Как устроен датчик?

Самые первые датчики, которые устанавливались на инжекторные автомобили, устанавливались в приборную панель. Привод спидометра по-прежнему осуществлялся посредством механической передачи вращения. Это очень неудобно, потому что все равно вся система продолжала работать на механических устройствах.Намного лучше оказались датчики второго поколения.

Механической трансмиссии больше не было, но остался один недостаток — соединение с механической коробкой осуществлялось с помощью шестеренки. Это было очень ненадежно, часто выходило из строя. В датчиках третьего поколения используются устройства, работающие на эффекте Холла. Они безопаснее и долговечнее своих предшественников. Датчик скорости ВАЗ-2114 монтируется непосредственно на коробке передач.

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Датчик скорости ВАЗ-2114 подключен к блоку управления электронного микроконтроллера и спидометру. Хороший датчик выдает сигнал, величина которого зависит от скорости автомобиля.

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности регулятора холостого хода. Все электронные устройства нуждаются в своевременном осмотре и контроле работоспособности. Если у вас нет спидометра, это не значит, что датчик скорости неисправен. Обязательно проверьте работоспособность спидометра.Не исключено, что вина кроется в нем.

Как определить, неисправен ли датчик

Если у вас на автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая отобразится на дисплее. Есть две ошибки:

  1. P0503 — прерван сигнал датчика скорости. Возможно, причина такого поведения — плохой контакт в соединительных проводах.
  2. P0500 — сигнал датчика скорости отсутствует вообще. В этом случае может быть как поломка прибора, так и обрыв провода, соединяющего датчик с электронным блоком управления.

Перед заменой датчика убедитесь, что все провода, подключенные к системе, находятся в хорошем рабочем состоянии.

Внешние признаки поломки

Также можно заметить следующие симптомы, типичные для отказа датчика скорости:

  1. Значительно снижает мощность двигателя.
  2. Повышен расход бензина, причем заметно.
  3. Обороты при работе двигателя на холостом ходу нестабильны. Иногда двигатель глохнет, если не нажимать педаль акселератора.
  4. Спидометр не работает или работает нестабильно.

Все эти приметы нельзя однозначно отнести к датчику скорости. Ведь подобные симптомы проявляются при выходе из строя других устройств и исполнительных механизмов.

Диагностика датчика

Диагностику можно выполнить несколькими способами. При подозрении на неисправность датчика ВАЗ-2114 необходимо подать напряжение на прибор, а к выходу подключить мультиметр. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем выше напряжение.

Если вы не хотите разбирать датчик, вы можете использовать домкрат для подъема одного колеса. Включаем пятую скорость и постепенно раскручиваем руль. Если напряжение увеличивается постепенно, прибор исправен. Но гораздо лучше диагностика путем установки заведомо исправного датчика.

Замена

Заменить датчик скорости ВАЗ-2114 можно очень быстро, для этого лучше всего использовать смотровую яму или эстакаду.Порядок выполнения работ следующий:

  1. Отсоединить минусовую клемму от АКБ.
  2. Очистите всю поверхность вокруг датчика на коробке передач.
  3. Отсоедините разъем, отстегнув фиксатор.
  4. Открутите датчик, повернув его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

Если в приводе произошел сбой, то его необходимо вытащить. Для этого откручиваем гайку на ключ «10».Осторожно снимите привод, внимательно следите за тем, чтобы шток не попал внутрь коробки. При необходимости замените уплотнительное кольцо. Если шток неисправен, обязательно установите новый и соберите привод. Новый датчик скорости нужно установить, повернув его по часовой стрелке. После этого подключите провода и проведите тест.

Датчик давления масла ВАЗ-2114. Замена реле давления масла

Ни один двигатель внутреннего сгорания не может работать без системы смазки.Моторное масло, перекачиваемое масляным насосом, по специальным каналам подается ко всем движущимся частям силового агрегата, уменьшая силу трения и очищая их от нежелательных отложений. Снижение давления масла в системе неизбежно приведет к тому, что оно перестанет поступать в нужное место в необходимом количестве. А это, в свою очередь, вызовет повышенное трение и быстрый износ деталей.

Контроль давления масла в двигателях автомобилей называется специальным датчиком давления (ДДМ). С его помощью водитель всегда может определить, насколько хорошо работает система смазки.

В этой статье мы расскажем, что такое датчик давления масла ВАЗ-2114, и каков принцип его работы. Кроме того, мы рассмотрим, как проверить ДДМ на работоспособность и заменить его в случае выхода из строя.

Устройство и принцип действия ДДМ

Датчик давления масла ВАЗ-2114 имеет довольно простую конструкцию. Он состоит из:

  • Кожух металлический;
  • Измерительная мембрана;
  • Механизм замыкания контактов;
  • Разъем для подключения провода передачи.

Принцип DDM примерно такой. Масло в системе под давлением через отверстие в корпусе давит на измерительную мембрану датчика. Контакты в разомкнутом состоянии. При падении давления в системе мембрана выравнивается, и контакты замыкаются. Таким образом, датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления (ЭБУ) автомобиля. Контроллер, в свою очередь, информирует водителя о возможной неисправности путем включения сигнальной лампы, расположенной на панели приборов.

Если датчик давления масла ВАЗ-2114

Итак, включенная «красная масленка» на панели приборов сигнализирует водителю о том, что в системе смазки произошел сбой, требующий немедленного вмешательства. Что делать владельцу автомобиля в этом случае? Во-первых, не паникуйте и перестаньте двигаться. А во-вторых, постарайтесь понять, что стало причиной включения переключателя.

Для начала следует определить, какой уровень масла в системе. Для этого достаточно приподнять капюшон и, вооружившись салфеткой или чистой тряпкой, вынуть зонд.По имеющейся на ней шкале можно определить, есть ли в системе масло и сколько. Если уровень ниже минимального, значит, где-то произошла утечка масла. Причиной тому может быть порванная набивка или нарушение целостности какой-либо из прокладок. Кроме того, может упасть давление масла из-за сильного износа поршневых колец. В этом случае проводится капитальный ремонт автомобилей ВАЗ, который предполагает замену деталей поршневой группы.

Как бы то ни было, двигатель все равно лучше не запускать.А машину нужно отбуксировать до ближайшего СТО, ремонтирующего автомобили ВАЗ.

Если уровень в порядке, не нужно радоваться, так как возможны более серьезные поломки.

Возможные неисправности в системе смазки

Реле давления масла ВАЗ-2114 может сработать при возникновении следующих неисправностей:

  • Непроходимость масляного фильтра из-за его загрязнения;
  • Неисправен масляный насос;
  • Забитая (загрязненная) сетка маслоприемника;
  • Возникли проблемы с проводкой датчика;
  • Сам датчик вышел из строя или вышел из строя.

В первом случае достаточно просто заменить фильтр. Что касается выхода из строя масляного насоса, то помимо его ремонта необходимо будет выявить и устранить причины, по которым он вышел из строя. Загрязнение решетки маслоприемника говорит о том, что в составе масла слишком много вредных примесей. В этом случае масло необходимо заменить на новое, предварительно промыв систему специальной жидкостью.

Проверить проводку автомобильным тестером, начиная с разъема DDM и заканчивая подключением к компьютеру.

Определить, сам ли датчик тоже не сложно. Вы можете проверить это самостоятельно, не прибегая к помощи специалистов.

Где находится датчик

Для начала определимся, где найти датчик давления масла ВАЗ-2114. Его расположение может быть разным, в зависимости от типа двигателя. Если это восьмиклапанный, то нужно искать ДДМ на задней части двигателя справа (если в салоне) на блоке цилиндров под клапанной крышкой. В шестнадцатиклапанных двигателях расположение датчика давления масла другое.Он расположен на торце корпуса подшипника распределительного вала.

Проверка датчика

Проверка датчика подразумевает только его визуальный осмотр. Правильно ли это, в домашних или «полевых» условиях, определить практически невозможно.

Итак, если на его корпусе ДДМ остается след масла, то целостность либо самого устройства, либо резьбового соединения с кожухом двигателя нарушена. Часто бывает, что ДДМ по каким-то причинам начинает пропускать масло через корпус.Если запустить двигатель, то можно наблюдать его утечку через место крепления клеммы к электрическому разъему. В этом случае датчик необходимо заменить.

Бывает, что масло начинает сочиться из ДДМ. Это указывает на то, что соединение разорвано. Датчик давления имеет уплотнительное кольцо из алюминия, которое иногда приходит в негодность. Устраните эту проблему, заменив кольцо.

Самостоятельная замена датчика

В случае, если все указывает на неисправность DDM, лучше его заменить.Более того, он стоит копейки. Процесс замены очень прост и займет не более 10 минут. Алгоритм ремонта следующий.

Установить автомобиль на ровную поверхность, приподнять капот и отсоединить минусовую клемму от аккумуляторной батареи. Затем отсоедините разъем от датчика. Используя гаечный ключ для карабина на 21, откручиваем датчик. В это время возможна утечка небольшого количества масла из места крепления ДДМ. В этом случае протрите масло чистой тряпкой.

После осмотра нового датчика и его уплотнительного кольца замените его и затяните гаечным ключом. Подсоедините шнур питания DDM к клемме аккумулятора.

Как проверить давление масла самостоятельно

Давление в системе проверяется жидкостным манометром, снабженным резьбовым соединением на конце измерительного шланга. Он вкручивается в то же отверстие, что и датчик. Далее двигатель запускается, производятся замеры. Для автомобилей ВАЗ-2114 рабочее давление должно быть 0.65 атмосфер. Отклонения от этой нормы говорят о неисправности в системе смазки.

Ну а если такого манометра нет в вашем арсенале, наличие давления проверяется «на глаз». Для этого из технологического отверстия откручивается датчик давления масла, после чего коленчатый вал прокручивается стартером (без запуска двигателя). При нормальном давлении масло из ямы будет бить фонтаном. Этот метод, конечно, не гарантирует нормальную работу системы, но он способен доказать, что масляный насос исправен.

Wéi réckelt d’VAZ-2114 Панель приборов?

Sproochen iwwersat VAZ-2114 — ass ee vun de wichtegsten Deeler am Auto, op de Beweis vun deem ofhängeg kann net nëmmen op dei technesch Zoustand vum Auto, mä vläicht Ärem Liewen (wann Guichet de Moossungen). Mat der Zäit kann jiddereen genee kënne falen, och esou zuverlässeg wéi den Приборная панель на ВАЗ-2114. Dofir gëtt all Eenzel vum véierzéngt Modell nëtzlech fir ze wëssen wéi d’Panelplat zesummegebaut ass.

Wou et kann néideg sinn?

Wëssen vun Versammlung / disassembly vun de Sproochen iwwersat kann nëtzlech sinn net nëmmen am Guichet Moossungen vun der спидометр, тахометр, oder de Brennstoff Niveau am Sall, звукоизоляция и звукоизоляция. Если вы хотите получить полный эффект от Lär Isolatioun kréien и e faarzeg VAZ-2114 opfänken, muss d’Armaturenbrong и de Front Torpedo onbedéngt schallgedréckt sinn. D’Démantelung gëtt och beim Tuning vun der Kabine gemaach.Кроме того, можно найти пошаговый метод Approche beim Prozess vum Viraus aushuelen.

Wat fir eng Mëttel sinn néideg fir dës?

Fir dësen Deel aus dem Auto ze läschen, musst Dir keng tech Instrumenter hunn, et ass genuch fir eng Rei vu Schrauend fir ze benotzen an wann et néideg ass e Handbuch.

Stoppen d ‘Instrument Rot 2114? Пихта Шретта Äert Schrëtt

Направляй все, чтобы открутить Mudder, от вытяжки и от Plug aus der Batterie для электронной системы и перегруппировки ewechzehuelen der am Zuch Computer als Ganzt. A wat nach no deem Dir den Dashboard zerwéiert.

Прежде всего, используются все переходники-джойстики и переключатели. Als nächstes, все Dekoratioun fir de Plastiksdecken, déi de Self-Tapping verstees de ze entfernen. Och vergiesst net iwwer d’Kontrollhebel vum Uewen — et muss och ewechgeholl ginn.

Elo komme mer op d’Arméi. Hei ass néideg fir den zentrale Cover vun der Lenksäule opzemaachen an duerno de verstoppt Bolzen ze fannen a ze beseit deen den Lenkrad op der Schaft befestigt.Nodeems d’Mutter ofgeschrauft gouf, gëtt de Lenkrad liicht gedréckt. Dëst ass en Zeechen datt Dir kënnt kënnt ewechhuelen.

Wéi mir wëssen, sinn all modern Autoen VAZ, an dat den 14ten Modell, eng Horizontale Anstellung vum Lenkrad. Также, пихта от ВАЗ-2114 Приборная панель ze zergläicheren, musst Dir et esou wäit wéi méiglech maachen. Dat geschitt fir zwee Schrauwen ze bidden déi an deem Slot verbannt sinn. Si halen d’Arméi (natierlech net alles). Nodeems Dir et gemaach huet, musst Dir d’Säit Bolzen verstoppt, déi ënnert dem dekorative Cover verstoppen an och se zergläicheren.

Ausgruewung

Nodeems all d’Schrauwen erëm ofgesprengt ginn, fillt Dir Iech datt d’VAZ-2114 Instrumenten-Panel zitt op d’mannst Beréierung. Wann jo, da hutt Dir alles richteg. Duerno musst Dir d’Arméi mat Iech suergfäeg oppassen. Et ass ganz wichteg fir d’Richtegkeet vun Aktiounen ze beobachten. Wann dësen Deel iergendwou stänneg ass, awer Dir mengt datt et ass verschount ginn, probéiert et net mat engem kräftege Ruck, хорошо dëst kann zu onberechenbaren Konsequenzen ze féieren bis zum Kaf vun engem neien Armut.Vergiesst net datt dës Ersatzteil éischtens Genauegkeet léiert.

Кроме того, мир hu mat all de Stadien d’Demonstratioun vun der Instrumenterplack op der VAZ-2114 festgeluecht.

ВАЗ-2114: penggunaan bahan bakar setiap 100 км. Себаб penggunaan bahan bakar yang tinggi di ВАЗ — Масяракат

Керета ВАЗ-2114 популярная в Руии. Ини Адалах Керета Мурах дан лаконичный Ян тер Эдия Унтук Кела Мененгах. Намун, практик менунджуккан бахава баньяк пемилик керета менгамбил берат тентанг пенггунаан баха

Кандунганский

Керета ВАЗ-2114 популярная в России. Ини адалах керета мурах дан лаконичный янтерседиа унтук келас мененгах. Намун, практик менунджуккан бахава баньяк пемилик керета менгамбил берат тентанг пенггунаан бахан бакар на 100 км: ВАЗ-2114 палинг серинг менггунакан бахан бакар мелебихи пенггунаан ян динятакан.

Perakuan penggunaan bahan api

Perlu diingat bahawa terdapat pasport дан penggunaan bahan api sebenar ВАЗ Lada 2114. Selalunya kedua-dua параметр ini tidak bertepatan. Menurut pengeluarnya, kereta ini dengan loji kuasa 1.5 литровый китаран габунган харус менггунакан 6,8 литровый бензин сетьап 100 км. Пада маса ян сама, пенггунаан ди лебух рая адалах 5,2 литра, ди бандар — 8,9 литра.

Penggunaan bahan bakar setiap 100 км (ВАЗ-2114 dengan enjin 1,6 литра) masing-masing adalah 7,2 / 5,4 / 9,8 литра dalam mod campuran, di lebuh raya dan di bandar. Сеперти ян анда лихат, джумлахнья сангат менарик, ян мембикаракан экономи керета.

Намун, джика анда якин денган уласання, мака пенггунаан бахан бакар ВАЗ-2114 на 100 км джаух мелебихи ян динятакан олех пенгелуар. Dengan enjin 1,5 литра, penggunaan бензин максимальный кетика меманду далам кеадаан бандар адалах 12 литров. Dengan enjin 1,6 литра, penggunaannya mencapai 13,5 литра на 100 км. Untuk memandu di lebuh raya, di sini parameter praktis sesuai dengan yang dinyatakan — 5,5-6 литров на 100 км. Далам мод кампуран, керета «макан» кира-кира 7,5-8 литров на сератус.

Sebilangan pemilik mempunyai penggunaan bahan bakar yang jauh lebih tinggi, tetapi seringkali terdapat beberapa kerosakan pada mesin atau element sistem bahan bakar.

Sebab penggunaan bahan bakar yang tinggi di VAZ

Senarai kesalahan yang menyebabkan enjin menggunakan terlalu banyak gas boleh menjadi panjang. Берикут Адалах Ян Утама:

  1. Penapis udara kotor.
  2. Tekanan tayar yang tidak sesuai.
  3. Penapis bahan api kotor.
  4. Tekanan bahan api yang lemah.
  5. Керосакановый датчик оксиген.
  6. Датчик Kerosakan kelajuan kenderaan.
  7. Mampatan rendah.
  8. Бензин berkualiti rendah.

Себаб Мудах Ян болех Анда Пербаики

Каданг Кала Анда Сэндири Дапат Менялесайкан Масалах Пенггунаан Бахан Бакар ВАЗ-2114 Ян Сангат Бесар. Pertama sekali, anda perlu memeriksa tahap pencemaran penapis bahan bakar дан memeriksa serpihan. Sekiranya terdapat serpihan di dalamnya atau terdapat kecurigaan pencemaran, maka lebih baik menggantinya. Elemen ini tidak mahal, dan harganya rata-rata ialah 300 руб. Анда болех менггантинья сендири — мудах дан тидак мемерлукан кампур танган пакар.

Penapis kedua adalah udara.Udara melaluinya, янь кемудиан дикампуркан денган бензин дан дибекалкан ке руанг пембакаран. Дан Джика Иа Котор, Мака Иа Тидак Акан Дапат Мембиаркан Удара Масук Чукуп. Акибатня, кампуран удара / бахан бакар тидак акан диперкайя денган оксиген, дан кампуран бахан бакар танпа лемак секара логик акан менябабкан пенингкатан джарак темпух газ. Selalunya, pemilik kereta dapat mengurangkan jarak tempuh gas sekitar 3 литра на 100 км dengan hanya mengganti penapis udara. Иа мудах диубах — тердапат далам котак хитам бесар ди бавах тудунг.

Siasatan Lambda

Датчик Salah satu pertama dan paling penting, operasi yang boleh mempengaruhi peningkatan penggunaan petrol, adalah probe lambda. Ia terletak di paip ekzos, дан tugas utamanya adalah menilai keadaan gas ekzos. Mengikut kandungan oksigen dalam ekzos, объем системы mengatur campuran kerja. Олег Иту, sekiranya terjadi kerosakan сенсор, система tidak akan dapat mengatur campuran kerja dengan tepat Untuk dibekalkan ke ruang pembakaran.Ини болех менингкаткан пенггунаан.

Намун, sekiranya berlaku kerosakan sensor, sistem memberi amaran kepada pemandu mengenai hal itu dengan lampu «Periksa» di papan pemuka. Anda juga dapat melihat ralat menggunakan komputer di dalam pesawat. Датчик Selalunya Ини Розак ​​Керана Куалити Бензин Ян Бурук, Миньяк Масук Ке Руанг Пембакаран, Иджап Мацет.

Датчик kelajuan

Juga, penyebab penggunaan bahan bakar tinggi на 100 км (ВАЗ-2114) датчик mungkin adalah kelajuan. Тугас утаманья адалах Untuk menghantar maklumat mengenai kelajuan kenderaan ke unit kawalan. Ян terakhir memantau operasi motor dengan menyesuaikan injap pendikit. Masalah dengan sensor ini akan ditunjukkan oleh komputer бортовой atau pembaca ralat. Хампир мустахил Untuk menggantinya sendiri tanpa pengetahuan khusus. Датчик Gejala khas kegagalan kelajuan:

  1. Kegagalan спидометр atau gangguan.
  2. Kelajuan menganggur «Terapung».
  3. Kehilangan дайа тарикан ян кетара.
  4. Menghentikan enjin dalam keadaan terbiar.
  5. Peningkatan penggunaan бензин.

Датчик пенгедаран порос энгкол

Кедудукан порос энгкол атау датчик пенгедаран джуга дисбут датчик фаса. Ини menentukan kitaran mesin дан menghasilkan isyarat bergantung пада иници. Датчик sedemikian tidak dipasang pada semua kereta ВАЗ. Sekiranya tidak berfungsi, «Periksa» акан меняла ди папан пемука, дан селаин пенгунаан бензин ян менингкат, акан терджади пенурунан дайа месин, ледакан бахан бакар ди руанг пембакаран, месин берхенти ди гиги нетраль.

Muncung

Penyuntik di mana bahan bakar disuntikkan ke ruang pembakaran juga dapat menyebabkan penggunaan yang tinggi. Mereka menjadi tersumbat dan perlu dibersihkan. Terdapat pelbagai pilihan untuk membersihkan: anda boleh menghubungi stesen servis, atau anda bolehmbeli bahan tambahan khas Untuk petrol янь membersihkan keseluruhan sistem bahan bakar kereta, termasuk muncung.

Peningkatan penggunaan dalam mod terbiar

Lazimnya, penggunaan petrol biasa ketika enjin dalam keadaan rehat adalah 0,8–1 литр на варенье.Sekiranya penunjuk ini tidak dilebihi, ini bermakna semuanya baik-baik saja dengan sistem. Sekiranya penggunaannya meningkat, maka perlu diperiksa sensor yang sama. Намун, perhatian khusus harus diberikan pada sensor kecepatan menganggur, янь secara otomatis menyesuaikan kecepatan siaga. Ia terletak di unit pendikit dan diikat dengan sepasang skru. Peranti tidak mempunyai sistem elektronik, jadi kegagalannya tidak akan dipaparkan di papan pemuka sebagai «Periksa». Adalah mungkin Untuk Menilai kepincangangannya hanya dengan tanda-tanda tertentu:

  1. Kekurangan rpm tinggi semasa menghidupkan mesin sejuk.
  2. Enjin berhenti semasa dalam keadaan tidak aktif. Малах дапат дилихат семаса пертукаран снаряжение.
  3. Kelajuan menganggur «Terapung».

Pendikit крышки датчика

Sensor ini direka untuk menyesuaikan dos campuran. Ia mengesan дан memberitahu komputer mengenai kedudukan pendikit.Memandangkan bahawa peranti tersebut adalah bahagian dari unit pendikit dan disambungkan ke sistem elektronik, «Periksa» akan menyala di papan сенсорна пемука пемука в этом случае.Gejala-gejala kerosakan сама сеперти ян берлаку пада сенсор kelajuan menganggur.

Bagaimana mengurangkan penggunaan petrol pada kereta ВАЗ-2114?

Tindakannya remh: anda perlu menggunakan petrol berkualiti tinggi, mengganti bahan habis pakai (penapis bahan bakar dan udara, minyak, penapis minyak) тепат пада вактунья, датчик состояния мемантау, даны мекианамия хабисийя.

Sekarang anda tahu berapakah penggunaan bahan bakar на 100 км ВАЗ2114, дан элемент апа янь дапат мемпенгарухи пенингкатан пенггунаан бензин.

Описание панели управления ВАЗ 2114. Ботоны, бомбиллы, иконосы, индикадоры. Возможные нарушения: síntomas y causas.

Эль ВАЗ 2114, тамбийский коносидо комо Самара-2, тип хэтчбека и эстафета с синко пуэртас. Благоприятные условия для различных моделей ВАЗ, предшествующих en el disño del cuerpo, encontró as sus fanáticos y aficionados. La cabina esta instalada nuevo panel dispositivos VAZ 2114, считает дизайн постоянным.

Дизайн панели инструментов ВАЗ 2114

En la cima tablero de mandos hay dos flechas en el medio. Estos son dispositivos de señalización. La flecha izquierda comienza a parpadear en verde cuando el conductor gira a la izquierda. Y la flecha hacia la derecha hace lo mismo cuando está activado el giro a la derecha. Es el parpadeo verde de la flecha que informa sobre el funcionamiento del dispositivo de señalización en este momento.

Дизайн панели инструментов ВАЗ 2114 и Vehículo.En el Lado derecho del panel hay una escala con Divisions y un índice. La velocidad se mide en км / ч. El rango de valores medidos es de 0 км / га 200 км / ч.

En la parte superior derecha hay un indicador de cantidad de combustible con una escala. Hay una gasolinera en la parte superior de la escala, lo que indica un tanque lleno. Debajo hay una marca para el piso del tanque y luego la zona roja, que indica una pequeña cantidad de combustible en el tanque. Ligeramente por debajo de la escala hay un dispositivo de señalización que advierte con su parpadeo y luz sobre una pequeña cantidad de combustible en el tanque.

En la esquina inferior derecha hay otro dispositivo de señalización que avisa cuando las luces laterales están encendidas. A la izquierda de este dispositivo de señalización hay otra designación que advierte con su brillo sobre averías. sistema de frenos … Incluso a la izquierda está el indicador de luz de carretera, que se ilumina en azul.

El VAZ 2114 tiene un tablero, cuya descripción damos, el dispositivo es bastante simple, por lo que pasa sin ninguna Dificultad.Дебахо-де-ла-Эскала-де-Велосидад сено и ботон для повторного использования контадора и уна панталла с данными о том, что расстояние до километра по диа и дуранте, чтобы достичь эль-Тьемпо, было так, чтобы оно было восстановлено.

Диаграмма таблицы инструментов ВАЗ 2114

Табличка, используемая для управления манерами, удобна для проводников, контролирующих индикаторы и сеньалес-де-лос-система транспортных средств. Диаграмма панели инструментов ВАЗ 2114 реализует функции аквеллы, которые находятся в автоматическом режиме.Se trata de una alta visibilidad visual de todos los indicadores del panel, sensors y alarmas. Además, el tablero es muy simple y al mismo tiempo tiene un alto contenido de información.

Информация об изменении скорости вращения, скорости вращения и т. Д. На панели:

  • estado del coche durante la Conducción y su seguridad
  • información sobre el estado del movimiento: velocidad, rpmiento varós, and etc.
  • otra información informativa.Por ejemplo, fecha y hora.

Функциональные возможности, таблица инструментов VAZ 2114 — это список необходимых сенсоров и элементов среды, с помощью проводника, который содержит информацию об автомобиле. Нет supera los 15 000 rublos, por lo que todo propietario de un nueve puede comprarlo, que por alguna razón quiera.

Панель инструментов ВАЗ 2114, содержит инструкции, содержащие видимые детали в сравнении с предыдущими моделями автомобилей, которые находятся в пластике и имеют современный аспект.Gracias a esto, el panel no cruje. Si lo desea, siempre puede encontrar fallas en cualquier modelo. Lo mismo ocurre con el panel VAZ 2114, pero sus дефициты pueden corregirse fácil y rápidamente por su cuenta.

— el bloque de información main, que muestra datos sobre el estado funcional actual del vehículo. Está ubicado en el torpedo, justo en frente del asiento del conductor.

Приборная панель ВАЗ 2114, 2113, 2115

Панель с элементами, содержащими элементы:

  • Lámparas indicadoras que indican el número de consumibles, aceite, líquido de los frenos и т.д .;
  • Velocímetro y tacómetro;
  • Элемент управления для cambiar el modo de funcionamiento del velocímetro.

Además, es normal referirse al concept de «grupo de instruments» como las palancas de los intermitentes, los botones y otras comunicaciones de la máquina.

Диаграмма приборов ВАЗ 2114 на диаграмме:


A partir de este artículo, aprenderá la designación de los íconos en el tablero del VAZ 2114, los motivos por los que se encienden las luces, así las medidas que deben tomarse para solucionar los problemsas que hanurgido.

ELEMENTOS DEL PANEL PRINCIPAL

Главный элемент в таблице есть резерв для измерения такометрии и скорости, датчик горючего газа и фактическая температура жидкости в системе энфриамьенто. Анализируйте основные конструкции на панели ВАЗ 2114 с деталями.

Es un dispositivo puntero, la señal a la que se le da computadora de a bordo decimocuarto. El tacómetro muestra datos sobre el número de revoluciones del cigüeñal en el momento actual.El tacómetro está dividido por escalas en 5 unidades, cada segundo de las cuales se digitaliza. El valor numérico máximo de las revoluciones es 80.

Para averiguar la velocidad real del motor cuando el automóvil está en movimiento, el indicador del tacómetro debe multiplicarse por 100. Por ejemplo, si la flecha está ubicada en 40, entonces el cigüeñal está funcionando 4000 об / мин.

El fabricante ha indicado un valor de velocidad crítico, alcanzarse el cual el decimocuarto motor puede fallar por exceso de carga.En el dispositivo, está resaltado en rojo, este valor varía de 6000 a 8000 revoluciones.

Una ventana electrónica se encuentra debajo del tacómetro, que muestra datos sobre la hora Actual y la temperatura del aire ambiente.

El decimocuarto tiene un velocímetro de Dial de Indcción, que se encuentra en el lado derecho del tablero. El velocímetro también se div en sectores, la división es de 10 kilómetros. La marca máxima es de 200 км.

Велосиметро в опере внутреннего интерьера Каха-де-Камбиос.Hay que tener en cuenta que todos los velocímetros de Индуксион, включая установку en el decimocuarto, tienen nivel aceptable errores de 5 км / ч.

En la parte inferior de la aguja del velocímetro hay una pantalla electrónica en la que puede ver datos sobre el kilometraje total del coche y el kilometraje desde el último punto de partida. El punto de referencia puede ser fijado por el propio, проводник; Para ello, bajo el número 200 del velocímetro hay un interruptor manual que lleva a cero la cuenta del kilometraje actual.

  • Датчик бензина

На панели приборов 2114 и на панели приборов ВАЗ 2113 полностью аналогичны десятичные модели автомобилей.

La escala del sensor se Divine en tres marcas: 1 — tanque lleno, ½ — tanque medio lleno, 0 — tanque vacío.

Hay un indicador de color al lado del sensor: una luz que se enciende en naranja cuando el nivel de combustible está cerca del mínimo crítico.Cuando se enciende la luz, es necesario repostar el automóvil dentro de los 20-30 километров.

  • líquido en el sistema de enfriamiento

Датчик температуры охлаждения разделен на 20 единиц. Минимальная температура 50, максимальная температура 130 градусов. La zona de temperatura crítica comienza en 105 градусов, está marcada con sombreado rojo.

Si el líquido Refrigerante del Decimocuarto hierve, Entonces es necesario detener inmediatamente el automóvil y apagar el motor, ya que conducir en este modo está plagado de problemas graves, hasta una falla complete del motor.

Датчик температуры на столе VAZ 2114 не имеет функции, поэтому необходимо проверить кабель, который проходит через датчик, подключенный к системе охлаждения. Возможно, вы увидите, что контакт сенсора с оксидом; deben limpiarse con un solvente o el sensor debe reemplazarse por uno nuevo.

PATAS INDICADORAS

Además, панель инструментов ВАЗ 2114 tiene un bloque de indicadores luminosos, que includes los siguientes iconos:


Echemos un vistazo más de cerca a la designación de los iconos на панели инструментов с деталями:

  1. Un indicador que muestra información sobre el nivel actual de aceite en el motor.Cuando la cantidad de líquidoubricante es críticamente baja, la luz se vuelve naranja. El aceite debe rellenarse inmediatamente después de que este indicador se active;
  2. Este indicador indica un número bajo de trabajando fluidamente en el tanque de la lavadora. El tanque está disñado para 5 litros de líquido, el indicador se enciende cuando su cantidad cae por debajo de 1 litro;
  3. El sensor de la cantidad de líquido en el sistema de enfriamiento del motor. Уно-де-лос-индикадорес важен для контроля качества;
  4. Indica la presencia de puertas abiertas.Se ilumina en rojo;
  5. Un indicador que se enciende si las sizes o las luces de freno están fuera de servicio. Цвета индикатора активности эс Рохо;
  6. Una luz que se enciende en caso de desgaste crítico pastillas de freno (1,5 мм). Se enciende desde el momento en que se presionan los frenos por primera vez hasta que se apaga el vehículo;
  7. Indicador que indica que el проводник, но не установлен в cinturón de seguridad.

El signo de exclamación на панели инструментов en dos casos: cuando el motor de arranque del automóvil está encendido y cuando el nivel del líquido de frenos es bajo.Por regla general, el motivo está en la segunda opción.

Для устранения проблемы, полностью устраните проблему и проверьте контактные данные датчика Nivel TK, который находится в состоянии en la tapa del recipiente, para ver si están oxidados.

Si el ícono del motor en el panel está encendido, entonces algo anda mal con la unidad de Potencia del Decimocuarto. Las razones por las que se enciende la bombilla «Comprobar motor» Mucho, в меню не видно сена.Lo mejor es acudir a la estación de servicio para que le hagan un Diagnóstico, así estará protegido contra posibles issues.

BOTONES DEL PANEL DE INSTRUMENTOS

En el centro del tablero hay una fila de cinco botones:

Описание ботинок панели инструментов ВАЗ 2114 с сигналом:

Блок грунтовки:

  1. Encendido / apagado de luces laterales. Cuando las sizeses están encendidas, la luz es verde;
  2. Botón de encendido y apagado de faros;

Блок Segundo:

  1. Enciende / apaga las luces antiniebla delanteras.Para encender las luces antiniebla, primero debe encender luces de estacionamiento;
  2. Enciende / apaga las luces antiniebla traseras;
  3. Enciende / apaga el vidrio térmico del portón trasero del decimocuarto.

En el artículo de hoy, рассмотрение процесса экстракции панели инструментов автомоделей семейства ВАЗ 2114-ВАЗ 2115. Прямое указание на описание процесса обработки десантеламенто на sí, trataremos el disño en sído y de reparación del tablero.. Para hacer esto, analicemos el circuito correiente:

  1. El tablero (también conocido como tablero) es la parte main de toda la estructura, en la que se fijan: una combinación de dispositivos, una computadora de a bordo, perillas de control para el sistema de calefacción, interruptores y otrostores.
  2. Revestimiento protector y decorativo, en el que se proporcionan desireos de aire, a través de los cuales se lleva a cabo el flujo de aire.parabrisas carro.
  3. Soporte de montaje.
  4. Gorra decorativa.
  5. Funda cenicero.
  6. Travesaños para asegurar la rigidez estructural.
  7. Paneles decorativos de la consola central, izquierda y derecha.
  8. Escudo del tablero.
  9. Soporte de montaje central.

Entonces, descubrimos la teoría, puedes ir directamente a la práctica. Por cierto, como complemento, le recomendamos que se Families con el material sobre la revisión del torpedo VAZ2115 -.

Quitamos el torpedo del ВАЗ 2114 (ВАЗ 2115)

Процедура дезмонтажа-дель-табло и подписи:

1. Desconecte el terminal negativo de la batería de almacenamiento. También retiramos la grabadora de radio, si está instalada. Para hacer esto, simplemente saque la grabadora de radio del asiento en el tablero, desconecte el bloque del mazo de cable y extráigalo por Complete.

2. Con un destornillador Phillips pequeño, desatornille los tornillos autorroscantes que sujetan la moldura decorativa izquierda en la consola central.Retiramos la tapa, retirando con cuidado su parte inferior del soporte de la carrocería.

3. Ahora necesitamos quitar la moldura derecha de la consola central. Para ello, desatornille cinco tornillos y, sujetando la tapa con la mano, retírela.

4. Quite las manijas de las palancas de control del sistema de calefacción. Para no dañar los mangos y quitarlos rápidamente, используйте un destornillador delgado de punta plana para hacer palanca en el pestillo del mango, liberándolo de la protuberancia en la palanca.

5. Уберите перилла контроля вентиляции. sistema de calefacción … Para ello, tyre de la empuñadura con algo de esfuerzo, hasta que se retire.

6. Desatornille el tornillo derecho con el que se fija la moldura del tablero de instrumentos al soporte. También desatornillamos el tornillo del lado izquierdo de la moldura del tablero de tools.

7. Desatornille los dos tornillos autorroscantes de la parte superior de la «ventana» del cuadro de tools.Después de eso, desatornillamos los dos tornillos autorroscantes, que se encuentran directamente debajo del grupo de instruments.

8. Con un destornillador recto, haga palanca y retire el tapón decorativo, que se encuentra en el lado derecho del interruptor del calentador. la ventana trasera.

9. Desatornille el tornillo autorroscante que se encuentra debajo del tapón.

10. Dejamos a un lado el revestimiento decorativo del salpicadero hacia el volante.Desconecte los mazos de cable de los interruptores de llave, así como de la unidad de computadora de bordo.

11. Retire completetamente el revestimiento del tablero.

12. Con una llave inglesa en «8», desatornille el tornillo autorroscante que fija el tablero en el lado izquierdo. Hacemos lo mismo con el tornillo autorroscante del lado derecho.

13. Desde el asiento del salpicadero, sacamos la carcasa de las boquillas de los sistemas de ventación y calefacción interior.

14. Con la llave «8», desatornille los tornillos autorroscantes para sujetar el tablero al travesaño derecho (uno a la derecha, el segundo a la izquierda).

15. Desenroscar el tornillo de fijación y desplazar hacia un lado el soporte del salpicadero junto con el bloque de relés y la caja de fusibles.

16. Desmontar el hidrocorrector de los faros y el interruptor de iluminación del instrument.

17.Desatornille los tornillos de la tapa de la columna de dirección y extráigala. Después de eso quitamos rueda e interruptores de paleta. Bajamos la columna de dirección a la posición inferior.

18. Con un destornillador Phillips, desatornille el tornillo autorroscante del montaje inferior izquierdo del tablero. Luego desatornillamos el tornillo de fijación superior.

19. Desatornille los tornillos autorroscantes superior e inferior del tablero del lado derecho.

20. Quite las «orejas» de la derecha, así como los travesaños izquierdos del tablero de los pasadores de fijación en la columna de dirección.

21. Lleve ligeramente el torpedo hacia nosotros y desconecte los conectores de los cabin de la pantalla de iluminación del Comptimento de almacenamiento.

22. Desconecte el bloque con los mazos de cable del interruptor de iluminación del Comptimiento de almacenamiento.

23.Desconecte el enchufe del enchufe para conectar una lámpara portátil.

24. Retire el tablero de instrumentos junto con los travesaños.

25. Установите панель инструментов в обратном порядке.

El tablero de VAZ tiene una combinación electrónica, así como una luz de fondo communientemente ubicada. Las lámparas se iluminan desde el interior, que es una característica del 14º «Лада».

Gracias al tablero, elconoce toda la información que necesita, cuál es el stock y el consumo de gasolina, kilometraje и т. Д.El panel debe ser fácil de operar con una visión clara de los iconos, escala, sensor e indicadores.

Cual es el estado de sistemas automotrices los replables de la seguridad vial, la velocidad de consión, la distancia restante al objeto previsto, el funcionamiento racional del motor y el consumo de gasolina, el funcionamiento del andadoréric el de equipo: to eldo eldo Refjarse на панели управления.

Las lámparas de señalización y los dispositivos para el control de los equipos deben ser Obligatorios en el panel.Hay 19 символов на панели в целом.

Панель управления

Основные характеристики включают в себя горючие газы, велосипеды, тактометры, сенсоры для жидкостей. Датчик температуры является индикатором на флеше на панели управления.

Si la aguja del sensor está en el rango de 105 и 130 градусов, debe detener el automóvil con urgencia y esperar hasta que el motor se enfríe, de lo contrario, el motor simplemente hervirá.El tacómetro — это презентация в форме циферблата на панели инструментов.

Las Revoluciones del Motor de 2 в 5,5 мил за минуту, которая считается нормой. Si la flecha está en la zona roja, entonces el consumo de горючий puede aumentar drásticamente y la carga en las partes del motor aumentará. Debe haber un velocímetro en el panel.

Con su ayuda, el wire controla la velocidad, lo que afecta directamente la seguridad en la carretera. El velocímetro es una parte important y debe mostrar datos claas.

El sensor está ubicado en forma de flecha, que muestra el nivel de combustible en el tanque del automóvil y generalmente se encuentra en el lado derecho del dispositivo. Aunque no medirá datos точный sobre la gasolina, puede averiguar el горючий aproximado que queda en cualquier momento.

El dispositivo del panel es bastante simple y, al mismo tiempo, con un alto contenido de información, no es diffícil excluarlo.

Usando el panel, puede obtener muchos información útil, a saber: — es el estado de la VAZ seguro en el momento del movimiento — cuál es la velocidad, rpm, disponibilidad de gasolina — cuál es el estado de las piezas de repuesto дель — otra información, fecha y hora.

Con la ayuda de sensores y medidores, el conoce toda la información sobre su automóvil. El VAZ tidy es de plástico, lo que le da un aspecto estético, no cruje en absoluto, a diferencia de los mismos nueve.

El dispositivo es simple, disponible para autoanálisis y recolección.

¿Cuál es el costo del panel de instrumentos en el VAZ 2114?

En la tienda en línea, el panel se puede encontrar en el rango de 10 на 12 миллионов рублей.

Un dispositivo nuevo no cuesta más de 15 000 rublos y siempre está disponible en mercados y tiendas.Naturalmente, el europanel será más caro en 6-8 mil.

Распиновка панели приборов ВАЗ 2114

Схема кабеля панели инструментов ВАЗ 2114 (для усиления, щелчка на изображении)

  1. — прерыватель калефассион де ла лунета трассера;
  2. — прерыватель de las luces antiniebla traseras;
  3. — прерыватель de faros e indicadores de dirección;
  4. — bloque de montaje;
  5. — прерыватель лимпиапарабрис;
  6. — cambiar faros antiniebla;
  7. — единица визуализации системы управления бордом;
  8. — Bloque del arnés del tablero de instrumentos al arnés adicional;
  9. — una combinación de dispositivos;
  10. — Блок-дель-лабиринт кабелей-дель-Таблицы инструментов-Аль-мазо-дель-Кабель-дель-орденадор де Абордо;
  11. — Блок кабельных линий, таблицы инструментов, инструменты, кабели, системы энсендидо;
  12. — Bloque del Arnés del Tablero de Instruos al arnés de la puerta lateral;
  13. — плавкий предохранитель 16 А;
  14. — плавкий предохранитель 16 А;
  15. — выключатель зажигания;
  16. — Прерыватель де луз;
  17. — электродвигатель eléctrico del calentador;
  18. — Resistencia Adicional del Motor eléctrico del calentador;
  19. — relé de descarga de la cerradura del encendido;
  20. — relé de luz antiniebla trasera;
  21. — relé de arranque;
  22. — zócalo para conectar una lámpara portátil;
  23. — зачинщик;
  24. — Блок-дель-Мазо-де-Кабель-дель-Куадро-де-Инструменты аль-Мазо-де-Кабель-де-лампара-де-иллюминасьон-де-ла-Гуантера;
  25. — иллюминадор;
  26. — иллюминадор;
  27. — иллюминадор;
  28. — прерыватель де калентадор;
  29. — Регулировка иллюминации инструментов при восстановлении;
  30. — прерыватель de señal de freno;
  31. — Interruptor de bocina;
  32. — прерыватель аварийной сигнализации;
  33. — Retroiluminación de control de calefactor Pablo;
  34. — плавкий предохранитель 16 А;
  35. — relé de calefacción de asiento;

Распиновка панели на диаграмме, на которой находится диаграмма, описывающая parece ser más fácil para muchos en palabras.Los contactos resaltados en el panel de tools, y solo hay 26 de ellos, сын ответственных за функции лоси индикации на панели пропио.

Si se proporciona un plus, entonces cada uno de los contactos muestra información y el estado en el que se encuentra el automóvil en ese momento. Эта панель оснащена датчиками и индикаторами срабатывания, и эта панель управляется единым электронным устройством.

Панель управления hay dos almohadillas: roja y blanca.Los fusibles, entradas y salidas, controladores están conectados a un enchufe específico. Si los sensores fallan, deben reemplazarse.

Puede comprobar el Estado del Cableado Desmontando El Panel de Instruos. Los кабели оксидос о dañados дебен reemplazarse. Las lámparas de control pueden fallar. Las bombillas quemadas deben reemplazarse por otras nuevas.

También se debe reemplazar un sensor de lámpara averiado. El contacto de la placa con la lámpara debe estar bien conectado, de lo contrario los extremos de los contactos deben limpiarse, doblar, si es necesario, reemplazar el portalámparas.

Si la luz de fondo deja de funcionar, la grabadora de radio no funciona, se debe reemplazar el fusible. El daño puede no estar en el fusible, sino en el cableado, que también Requiere reemplazo.

Un cortocircuito en el fusible también puede dañarlo.

Панель тюнинга Лада 2114

Para que su automóvil sea unique, muchos automovilistas recurren al tuning.

Aunque es problemático, Merce la Pena. Todo el mundo se esfuerza por hacer que el salón sea eficaz y cómodo.El tablero es uno de los lugares Favoritos de tuning.

Ajuste de luz de fondo

Los accesorios del panel se pueden actualizar para que se vean elegantes y modernos. Рассмотрим cómo se realiza el ajuste de la luz de fondo.

Mejora apariencia vehículo puedes hacerlo tú mismo, ya que el процесо но эс нада усложнено.

Todo lo que necesita para afinar:

  • desmontaje del panel;
  • destroyación del escudo;
  • sintonizar las partes necesarias;
  • poner en su lugar.

El primer paso es cambiar las Habituales bombillas amarillas por LED brillantes. Los diodos chinos son más baratos, pero no durarán mucho. Para que la luz provnga directamente de los diodos, se les aplica termorretráctil y las flechas serán claramente visibles incluso en la oscuridad.

Los Cable del diodo están conectados con la iluminación de un horno de máquina. Para cambiar el colour de las flechas, se inserta un diodo rojo debajo de cada flecha. La luz cerca de las manos adquirirá un color rojo Интенсивный и блестящий, который актуализирован примечательно на панели.

Las bombillas de luz de fondo azul son populares. Центральная панель находится на расстоянии вытянутой руки от синтонии, что соответствует гарантии. El brillo se vuelve учтиво, вызывает раздражение при охоте на проводника.

Европанель

Para darle un aspecto estético moderno, puede instalar un europanel. El material del panel es suave, rico y menos ruidoso. Las luces de advertencia y el odómetro originales hacen que el tablero moderno y de moda. Está equipado con una variedad de sensores de señal.Особые характеристики Europanel с подушками безопасности.

También los LED blanco-azul se ven hermosos. Por lo general, se necesitan hasta 50 LED para la sintonización. Si el brillo de los diodos es muy brillante, puede intentar ajustarlo. Algunos components de VAZ tienen esta opción.

También puede teñir en el tablero, que también se verá genial. La mejora del panel ofrece un ampio espacio para la creatividad para los entusiastas de los automóviles y los disñadores.Como opción de ajuste, puede instalar un botón de inicio, que le dará a la cabina un estilo y modernidad indictivos.

Por cierto, si la modernización se llevará a cabo con su propia mano, para evitar problemsas con la policía de tránsito, debe escribir una declaración sobre los cambios planificados en el Disño del automóvil y esperar el permiso de la policitoía. Luego de realizar los cambios, es necesario pasar por una inspección técnica, donde se realizarán los cambios correientes a los documentos de registro.

Панель инструментов

Эль-папель-де-ла-лу-де-фонд на панели, которая реализует средние лампы накаливания на верхней части панели. Incluso más alto, сено ун фильтро верде. Цвет ретроиллюминации установлен как черный цвет светодиода un hermoso.

Para hacer esto, necesitará tres LED, la presencia de cartuchos para ellos, papel de aluminio y cinta. El Filtero Verde Se puede Quitar Por Complete o Cambiar a un colour different.

Y si coloca un LED blanco en la parte superior del filter, el brillo se volverá más brillante y más hermoso. La vida útil de la batería aumentará notablemente si reemplaza las lámparas incandescentes por diodos. La instalación de LED es sencilla.

Лас-флехас дебен манипуляс кон куидадо, сын муи фрэгилес. Para desmontar la consola, retire las flechas, vidrio, lengüeta, levante las lámparas. Всего имеется 28 бомбильй, 5 родов, дополнительные удобства для отдыха.

La parte superior de las lámparas se debe pulir con una lima para la dirección correa Sveta.Suelde una resistencia a cada LED. Para los diodos rojos, una resistencia de 1,5 ohmios, para el resto, 1,1 ohmios.

Se toma un trozo de plástico, se corta un molde a medida para instalar nuevas lámparas, se hacen agujeros en el molde para instalar nuevas lámparas.

Las Pistas con salida a la fuente de alimentación se sueldan en la parte posterior del molde. La luz de fondo de la pantalla LCD se puede cambiar de la misma forma. Аль финал дель трабахо, suministre energía y ensamble el panel.

También puede cambiar la iluminación de los botones en los elevalunas eléctricos.

La iluminación, si se desea, se puede instalar en el pomo de la palanca de cambios, en la guantera.

Para reemplazar la luz de fondo de la pantalla LCD, se retira la base de plástico junto con la bombilla. El método de soldadura puede reemplazar la luz de fondo del indicador.

Это важная сабля, которая выполняет функцию интеррумпидо-де-лос-светодио дный соло, возможно, так как это наблюдение поляридад де ла conexión.Por cierto, de esta manera, todo en el automóvil no vibrará, como suele ser el caso en las VAZ.

Alternativamente, puede poner un LED rojo debajo de cada flecha, poner un termorretráctil en la parte superior del escudo para que el brillo sea directo. Como resultado, la luz de fondo se saturará: roja. La iluminación de las escalas de los instruments se realiza de la misma forma.

De hecho, la luz de fondo es importante cuando se Consuce de noche, y es muy important ver bien el tablero en la oscuridad.

Complete Instrucciones para quitar el panel de control

Para quitar el ordenado correctiveo, siga las Instrucciones a continación:

  1. con un destornillador Phillips, retire los tres tornillos autorroscantes que aseguran la consola central;
  2. retire el revestimiento, ubicado en la parte inferior de la protuberancia, retire la protuberancia del soporte;
  3. use una boquilla para destornillar los cinco tornillos autorroscantes ubicados en la consola a la derecha, retire la pantalla;
  4. desconecte el terminal con un signo (-) de la batería.Si hay un recor de radio, se debe quitar, quitar el enchufe del blindaje;
  5. desconecte los кабелей del encendantor de cigarrillos, retire el cartucho;
  6. con un destornillador estrecho, retire el mango de las palancas;
  7. tirando de él hacia usted, retire la manija de los interruptores de calefacción y Ventilador;
  8. desatornille los dos tornillos autorroscantes sobre el panel y dos debajo de él con un destornillador;
  9. desatornille el tornillo autorroscante ubicado detrás del panel;
  10. desatornille también los dos tornillos autorroscantes que sujetan la tapa;
  11. desconecte el arnés y las almohadillas de cableado.Para evitar confusiones al instalar el panel, debe marcar el orden de su conexión;
  12. desatornille los pernos de montaje;
  13. destornillar los dos tornillos autorroscantes, los que aseguran el soporte inferior con una llave 8;
  14. desatornille el tornillo autorroscante que sujeta la guía de luz y retírelo;
  15. desatornille también los tornillos que sujetan el bloque calefactor;
  16. quitar portalámparas;
  17. después de quitar las partes externas, retire el insertto decorativo;
  18. desatornille todas las tuercas con una llave 21;
  19. гидрокорректор, quita su lámpara;
  20. Desatornille los tornillos autorroscantes que están conectados al travesaño de la izquierda.

Al final, se quita el panel en sí. El montaje del panel se realiza, respectivamente, en orden converso.

Es importante recordar la secuencia de acciones si usted realiza este linkedinto por primera vez. Al desmontar, así como al montar, debe ser extremadamente cuidadoso y atento.

Sin эмбарго ВАЗ националь и не имеет права использовать современные автомобильные автомобили в соответствии с принципом комплементарности компонентов и компонентов, который подлежит использованию, если он не соответствует требованиям.Analicemos en orden qué mean y cómo descifrar los íconos en el tablero de un automóvil ВАЗ 2114.

Индикация флеча

Para empezar, echemos un vistazo a los indicadores con flechas, ya que vemos que hay cuatro de ellos en el tablero.
El indicador n. ° 1 muestra la temperatura del coldrante en el motor del automóvil. Si la flecha está en el сектор rojo, se Recomienda verificar el nivel u otros elements del sistema de enfriamiento (radiador, bomba, termostato).
Номер индикатора 2 es un tacómetro e indica la velocidad cigüeñal unidad de poder … Нет arranque el motor a su máxima Potencia cuando la flecha entre en el сектор rojo, esto puede afectar negativamente su durabilidad.
Indicador número 5 — велосипед. Muestra la velocidad actual del vehículo al que se mueve. También en esta escala hay una pantalla electrónica número 12: un contador de kilometraje, donde las cifras superiores son el kilometraje total, las inferiores son diarias.
Bueno, el último indicador de cuadrante número 6 muestra la cantidad de combustible en el tanque. Con él hay un indicador de respaldo número 7 con la imageen de una gasolinera, se enciende cuando se acaba la gasolina.

Индикаторы на столе ВАЗ 2114

Los íconos en el tablero de instruments en el n. ° 3 г. н. ° 4 indican que las señales de giro a la izquierda y a la derecha están encendidas, respectivamente.
El icono # 8 le dice al diver que las luces laterales y / o las luces exteriores están encendidas.
Si el icono debajo del número 9, en el que se dibuja un signo de exclamación, se enciende, hay un проблема en el funcionamiento del sistema de frenos del automóvil. En la mayoría de los casos, esto puede ser un nivel bajo de líquido de frenos, agregue líquido al depósito.
El icono número 10 en el que se dibuja el faro indica que está encendido haz alto faros
El botón número 11 junto a la pantalla de cristal líquido se usa para restablecer la tasa diaria y configurar las horas.
El icono # 13 se enciende cuando la alarma está activada.
Индикадор № 14 «с мотором на марке информационного проводника, который проходит через дорогу на моторном транспорте.
Pantalla de cristal líquido número 15: muestra la hora y la temperatura actuales fuera del automóvil.
Indicador No. 16, que muestra batería del acumulador, se enciende cuando se conecta el encendido y se apaga después de arrancar el motor. Si hay un проблема con, el generador no funciona; puede encenderse o parpadear.
El ícono No. 17 P en un círculo rojo, indica que el freno de mano (freno de mano).
El indicador n. ° 18, que muestra un toque rojo, señala presión insuficiente aceite en el sistema deubricación del motor. Consecuencia baja presión también puede haber un nivel de aceite bajo.
Индикация № 19, индикация положения амортизатора воздуха, установлена ​​на ВАЗ 2114

Где находится датчик фаз на ВАЗ 2114. Замена датчика фаз (положения распредвала).Возможные причины неисправности

Здравствуйте! Добро пожаловать, чтобы сделать это самому. Сегодня в рубрике «» мы поговорим о , как проверить датчик распредвала и при необходимости заменить его в домашних условиях.

Что такое ДПРВ или датчик распредвала?

Датчик положения распределительного вала ( DPRV или датчик фаз) — датчик, расположенный в моторном отсеке на всех инжекторных моделях ВАЗ. DPRV необходим для управления положением распределительного вала двигателя и клапанов, в соответствии с которым ЭБУ определяет, находятся ли клапаны в открытом или закрытом положении, для корректировки фаз газораспределения.

Признаки неисправности датчика положения распредвала ВАЗ 2114

  1. , после чего двигатель начинает работать в аварийном режиме и переключается с фазированного впрыска на систему зажигания, ориентируясь исключительно на данные с ДПРВ. Код ошибки, который чаще всего выдает неисправный датчик фазы: «P0340» — неисправность цепи ДПРВ.
  2. Увеличен расход топлива на 5-10%.
  3. , проблемы с динамикой и тягой.

Как проверить датчик фаз ВАЗ 2114

1.Самый простой — подключиться к компьютеру и проверить ошибки ЭБУ, затем расшифровать существующие ошибки и принять решение, как их устранить.

2. Подключите провода к разъемам датчика положения распредвала, затем к проводам подключите мультиметр, как на фото.

Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция

1. Заглушите двигатель, если он работает.

3. Отсоедините разъем питания датчика фазы.

4. Головкой на «10» отверните болт крепления датчика положения распределительного вала.

5. Вынимаем датчик, производим визуальный осмотр и, при необходимости, проверяем по вышеуказанному принципу. Если ДПРВ неисправен — замените на новый.

6. Сборка производится в обратном порядке. После замены запустите двигатель и проверьте, горит ли «Проверка». Сделайте тест-драйв, чтобы убедиться, что все в норме.

& nbsp

Инструкции

Найдите установочное гнездо с датчиком положения распределительного вала (CMP) на головке блока цилиндров.Проверить уплотнительное кольцо на предмет повреждений. Убедитесь, что корпус датчика и зубчатый ротор также не имеют повреждений или металлических частиц.

Убедившись, что зажигание на автомобиле выключено, отсоедините от датчика провода питания и управления двигателем. Как правило, эти провода крепятся стандартными разъемами, поэтому для отключения проводов достаточно нажать на защелку блока. Обратите внимание на разъем провода. Он должен иметь три контакта: положительный контакт питания (плюс), контакт заземления (минус) и сигнальный контакт.

Включите зажигание автомобиля. С помощью вольтметра (тестера) измерить напряжение на плюсовом проводе питания датчика положения распределительного вала. В этом случае подключите отрицательный щуп устройства к массе двигателя. Измеренное таким образом напряжение должно совпадать с напряжением на клеммах аккумуляторной батареи. Если измеренное напряжение не соответствует напряжению питания, значит неисправна цепь питания датчика. Таким же образом измерьте напряжение на заземляющем контакте датчика. Он должен быть нулевым.

Подключите положительный и отрицательный провода питания DPRV. Подключая средний (сигнальный) провод датчика, производите это подключение через вольтметр (тестер). Другими словами, один из щупов вольтметра должен касаться сигнального выхода датчика, другой — сигнального входа системы управления двигателем. В большинстве случаев для этого потребуется разрезать сигнальный провод и подключить тестер к концам оголенных проводов.

Провернуть двигатель стартером. Исправный датчик должен показывать колебания напряжения от нуля до 5 вольт.Если датчик неисправен, замените его новым. Для этого отсоедините все его провода, открутите болт его крепления и выньте ДПРВ из установочного гнезда. Установите новый датчик в обратном порядке. Момент затяжки крепежного болта должен составлять 10 Нм. Не забудьте установить резиновую втулку в месте соединения датчика и головки блока.

Источники:

  • датчик распредвала это
  • Неисправности в датчике фаз ВАЗ 2112

Датчик фазы в автомобиле находится на крышке масляного насоса.Он предоставляет контроллеру необходимую информацию об угловом положении коленчатого вала и моменте прохождения поршнями первого и второго цилиндров. При прохождении над датчиком впадины на зубьях проходящего диска на приводном шкиве генератора в нем формируется опорный импульс синхронизации. Чтобы снять и проверить датчик, выполните следующие действия.

Вам понадобится

  • — ключ на 10;
  • — отвертка плоская;
  • — мультиметр;
  • — мегомметр.

Инструкции

Поместите его на смотровую яму или эстакаду, так как так удобнее добираться до фазы. Выключите зажигание. Отсоедините отрицательный провод от. Снимите защиту двигателя снизу, открутив отверткой четыре болта на ее крышке. Масляный насос двигателя доступен. Датчик фазы расположен рядом с масляным фильтром помпы.

Отсоединить разъем датчика фазы. Открутите болт крепления ключом на 10. Снимите датчик с кронштейна крышки масляного насоса.Теперь вам нужно это проверить.

Выполните внешний осмотр датчика, определите повреждения корпуса, жилы, клеммной колодки и ее контактов. Очистите контакты спиртово-бензиновой смесью. Удалите металлические частицы и грязь с сердечника сенсора.

Измерить сопротивление датчика мультиметром. Установите переключатель на приборе в положение 2000 Ом. Подключите контакты устройства к датчику. Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для автомобиля ВАЗ-2109).Проверку следует проводить при температуре 22 ± 2 ° С с учетом погрешности измерительного прибора.

Как и любая другая деталь, датчик фазы может выйти из строя. Существует много причин для этого. Довольно часто деталь просто изнашивается. Определить эту проблему несложно. Достаточно внимательно посмотреть на работу автомобиля. Он сам расскажет о своей поломке.

Если говорить об очевидных признаках, то они появятся после включения зажигания.Двигатель проворачивает стартер на несколько секунд. После этого обычного запуска мотора и активации проверки возраста не произойдет.

Так как датчик не будет передавать необходимые показания на электронный блок двигателя. Двигатель будет работать только от того, что покажет зажигание.


Еще один часто встречающийся симптом — неисправность диагностической системы. Позволяет самостоятельно определить состояние автомобиля.В этом случае он выйдет из строя и не будет воспроизводить никаких данных, так как не сможет выполнять свою основную функцию.

Также стоит обратить внимание на уровень динамики двигателя. Он значительно упадет. Более того, при разгоне машины будут появляться провалы. Они указывают на то, что датчик вышел из строя.

Самый очевидный признак — лампочка на панели приборов. Он будет светиться с надписью «ЧЕК». Что в переводе означает «проверка». Этим сигналом нельзя пренебрегать.На это необходимо немедленно отреагировать и провести необходимые манипуляции.

Еще одним сигналом поломки является код ошибки P0340. Его расшифровку можно найти в инструкции к устройству. Это указывает на то, что произошла ошибка датчика.

Как проверить

Это устройство можно проверить на наличие неисправности. Для этого потребуется специальный диагностический прибор. Другим способом сделать это будет невозможно. С его помощью проводится определенная процедура, состоящая из нескольких этапов.

Во-первых, нужно установить верхний цилиндр устройства таким образом, чтобы он попадал в мертвую точку. Также стоит обратить внимание на расположение датчика, отвечающего за работу коленвала. Он должен быть направлен на двадцатый зубец.

Правильная «фазировка» газораспределения — залог стабильной и экономичной работы любого двигателя, особенно инжекторного. Вся система управления инжекторным двигателем основана на данных, полученных от многочисленных датчиков, включая датчик фазы или датчик положения распределительного вала.Как и любой другой расходный материал, этот датчик требует периодической проверки, которую лучше всего проводить с помощью специального оборудования. Несмотря на это, есть несколько способов проверить датчик фазы ВАЗ-2114 своими руками в гараже мультиметром.

Конструкция, зачем нужен датчик фазы (датчик положения распредвала)

Все автомобили ВАЗ-2114 с 16-клапанными двигателями, а также оборудованные 8-клапанными двигателями стандарта Евро3, имеют такой датчик в системе управления.

Датчик положения распределительного вала

Его задача — получать информацию о режиме работы двигателя в реальном времени и сразу передавать импульс на электронный блок управления.

С точки зрения дизайна ничего космического в этом нет: это составная конструкция из двух частей — считывающий элемент и импульсный преобразователь, который отправляет полученные данные в ЭБУ.

Датчик срабатывает только тогда, когда рядом с ним проходит магнитопроводящий материал, и этот материал, в нашем случае, становится стальной бобышкой.Он активирует магнитное поле, которое преобразуется в импульс и передается в ЭБУ.

Положение датчика фиксировано, и он находится на конце головки блока. Принцип работы датчика ничем не отличается от принципа работы других электромагнитных датчиков положения.

В зависимости от количества клапанов на ВАЗ-2114 могут быть установлены следующие фазовые датчики:

  • для 8-клапанного двигателя — 21110370 60 40 ;
  • для 16-клапанного — 21120370 60 40 .

Датчик фаз для 8-клапанного двигателя — 21110370 60 40

Ошибки 0343, 0340 и другие симптомы

Помимо сообщения об этих ошибках, неисправность датчика может указываться как повышенный расход топлива, невозможность проведения самодиагностики двигателя, иногда двигатель может отказываться запускаться.

Тем не менее, даже в том случае, когда датчик полностью вышел из строя и система диагностики его просто не идентифицирует.Поэтому есть опасность какое-то время использовать неисправный датчик, и ни к чему хорошему это не приведет.

Check Engine сигнализирует о выходе из строя датчика положения распределительного вала

Именно поэтому стоит проверять датчик при первом появлении подозрительных симптомов. Дело в том, что на этот датчик ориентируется система впрыска, когда рассчитывается момент подачи топлива, и выход из строя этой системы грозит не только повышенным расходом топлива, но и падением мощности и нестабильностью двигателя.Цена датчика вне зависимости от количества клапанов в двигателе редко превышает 600 рублей и зависит от производителя.

Судя по отзывам владельцев, лучше всего себя зарекомендовали оригинальные устройства Бошевского.

Как проверить датчик фаз на ВАЗ-2114 мультиметром

Понятно, что профессиональный лабораторный осциллограф в гараже вряд ли кто-то держит. Только на балконе. Поэтому обойдемся менее сложным прибором, который должен быть у каждого автомобилиста — мультиметром … Технология испытаний проста и понятна, но в зависимости от типа двигателя она немного отличается. Проверка датчика на восьмиклапанном двигателе:


Для 16-клапанного двигателя проверка такая же, только нужно измерить напряжение между отрицательной клеммой датчика и клеммой V. Падение напряжения также должно быть 0,4 В при нахождении металлического предмета в поле датчика. и 0,9 В при удалении объекта.

Бортовой компьютер может показать две ошибки, связанные с нашим датчиком:

  • ошибка 0340 , которая говорит о физическом отсутствии датчика, значит на него не подается напряжение или вышел из строя чувствительный элемент;
  • при возникновении ошибки 0343 высока вероятность завышения уровня импульса датчика, что может быть связано с отсутствием контакта на выводах или повреждением сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и открутить фиксирующий болт.

Датчик фазы демонтирован

Тогда стоит проверить чистоту контактов на колодке и установить новый прибор. Сообщения об ошибках должны исчезнуть сразу после замены датчика. Удачного ремонта и стабильных этапов всем!

Видео о замене датчика фаз на ВАЗ-2114

Каждый современный автомобиль оснащен множеством датчиков для значительной экономии топлива при максимальной мощности.Одно из таких устройств — датчик фаз (ДФ), установленный на двигателе автомобиля ВАЗ 2114, массово применяется в производстве с 2007 года.

Фазовый датчик работает по принципу элементарного датчика Холла. Устанавливается только в районе распредвала как на 8-, так и на 16-клапанных двигателях. Устройство считывает эти данные с распределительного вала двигателя с помощью шестерни, установленной на валу с двумя отсутствующими зубьями. Эти два зубца расположены так, что каждый раз, когда они ударяются о устройство, первый поршень двигателя находится в верхней или нижней мертвой точке.Информационные сигналы о расположении распределительного вала отправляются на блок управления двигателем, который, в свою очередь, отслеживает и изменяет угол зажигания. Его начали использовать на заводах ВАЗа еще на первых автомобилях с распределенным впрыском топлива.

Следует отметить, что карбюраторные двигатели не имеют данного агрегата, так как в их механизме система опережения зажигания вакуумно-механическая.

Основная функция датчика положения распределительного вала или фазового датчика заключается в постоянной корректировке угла зажигания при работающем двигателе.Благодаря его использованию двигатели семейства ВАЗ стали более эффективными по передаче мощности при меньшем расходе топлива. Основное незаменимое применение датчика фаз остается за двумя 16-клапанными двигателями с распределительными валами, которые без него не могут работать равномерно и экономично в сложенном заводском исполнении.

Определение обрыва пеленгации

При поломке есть небольшие проблемы со стабильностью работы на холостом ходу, при старте движения возможен эффект «подтренинга», а также повышенный расход топлива.Эти симптомы связаны с отсутствием приема данных от бортового компьютера об угле зажигания в определенный момент работы двигателя. При отсутствии сигнала с датчика блок управления переходит в аварийный режим, то есть начинает работать по заранее заданной программе без датчика и выдает тревогу «0340» или «0343».

Что нужно сделать перед заменой ДПКВ

При появлении симптомов неисправности необходимо проверить несколько точек, из-за которых блок управления не получает правильную информацию.

  1. Осмотрите DF на предмет внешних повреждений.
  2. Следить за тем, чтобы на контакты не попадала влага.
  3. Проверить контакты на окисление.
  4. Убедитесь в целостности электропроводки рядом с агрегатом.

Если при визуальном осмотре ничего не обнаружено, то необходимо произвести демонтаж устройства. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки всегда следует проводить только при отключенном аккумуляторе, иначе можно завершить ремонт не только заменой сгоревшей цепи, но и покупкой нового автомобиля !!!

Разборка на 8-клапанном двигателе несложная.Где датчик фаз на ВАЗ 2114? Он расположен справа, в верхней части двигателя, рядом с воздушным фильтром. Крепится одним болтом «под ключ» на 10. Несколькими несложными движениями откручивается болт и снимается датчик. После снятия блока необходимо закрыть его конструктивную розетку от случайного попадания посторонних предметов.

Когда датчик распредвала оказывается у вас в руках, важно его визуально осмотреть. Возможны случаи налипания или намагничивания металлической пыли.Вытрите его насухо хлопчатобумажной тряпкой и снова установите на место. Если ошибка возникает снова, то ее необходимо заменить.

Бывают редкие случаи, когда датчик фаз заменяют на ВАЗ 2114, а симптомы и ошибки не устраняют. Ошибка на датчике фазы может появиться из-за переключения нажатой шестерни управления. Этот дефект встречается крайне редко, но все же встречается. Исправляли только в специализированной мастерской. Также более частой проблемой с ошибкой на датчике фазы является чрезмерное натяжение ремня ГРМ или неправильная установка.

Для двигателей с системой из двух распредвалов и 16 клапанов снять датчик немного сложно. Устанавливается под воздушным коллектором с передней стороны, рядом с первым шкивом распределительного вала. Для его демонтажа необходимо:

  • снимаем переднюю решетку;
  • с помощью удлинителя, головка на 10 откручиваем два крепежных винта;
  • выполнить все вышеперечисленные процедуры для визуального осмотра и внешней чистоты контактов.

При замене датчика распределительного вала никогда не используйте герметики, такие как герметик или уплотнительные материалы.Сами датчики находятся во враждебной среде и при постоянно меняющихся температурах. Следовательно, избыток жидкости может повредить весь двигатель или его масляную систему.

Проверяем работоспособность агрегата

Замена датчика распредвала ВАЗ 2114 заканчивается проверкой его работоспособности. Терминал устанавливается на аккумулятор и двигатель запускается. Если контроллер или сканер проверки двигателя на наличие ошибок ничего не показал, а двигатель работает чисто и естественно, «чек» не загорается, значит работа завершена успешно.

Проверка и замена датчика фаз на ВАЗ 2114 занимает около 30 минут с 8-клапанным двигателем и до 60 минут с 16.

DF стоимость

Стоимость фазового датчика сегодня колеблется в районе 300 рублей, цена незначительная, поэтому при установке нового блока особых затрат не будет.

Вот как поменять датчик фаз ВАЗ 2114 без дополнительных затрат в короткие сроки. Теперь определенные циклы двигателя будут строгими и безотказными.Удачи в пути и приятных попутчиков!

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
