Все датчики ВАЗ 2115: Расположение и признаки неисправности

Вступление

ВАЗ 2115 автомобиль отечественного производства, своего рода эта модель является рестайлингом ВАЗ 21099. Пятнадцатая модель отличалась от предшественницы усовершенствованными технологиями и двигателем с инжектором. Как известно для работы инжектора в автомобиле применяется множество датчиков поддерживающих системы в исправном состоянии. Довольно часто элементы инжекторной системы выходят из строя, чтобы правильно установить причину поломки автомобиля необходимо иметь диагностирующее оборудование или знать признаки неисправности датчиков. Изучив данную статью, Вы с легкостью сможете определить поломку датчика по его симптомам поломки.

Регулятор холостого хода;
Датчик положения заслонки;
Датчик расхода воздуха;
Датчик уровня тормозной жидкости;
Датчик температуры ОЖ;
Датчик давление масла;
Датчик детонации;
Датчик положения коленчатого вала;

Электронный блок управления двигателем

Блок управления двигателем это своего рода головной центр управления всем автомобилем. В данном устройстве обрабатываются все показания предоставляемые датчиками автомобиля, регулируется процесс управления двигателем, определяется необходимые соотношения топлива и воздуха, формируется подача искры в нужный цилиндр и многое другое. Расположен ЭБУ в салоне автомобиля, под торпедо.

Датчик массового расхода воздуха

ДМРВ один из наиболее дорогих датчиков в автомобиле. Он отвечает за подсчет проходимого через него воздуха. Данные показания необходимы для правильного смешивания воздуха с топливом. Расходомер способен выйти из строя, если длительное время не производить замену воздушного фильтра, а так же при сильной вентиляции картерных газов из-за высокого содержания продуктов горения масла в ДВС. Находится на корпусе воздушного фильтра и крепиться двумя болтами к нему.

Признаки неисправности:

Неравномерный холостой ход;
Увеличенный расход топлива;
Долгий запуск ДВС;

Регулятор холостого хода

Датчик, который поддерживает работу холостого хода двигателя. Представляет собой двигатель постоянного тока с червячной передачей, на валу имеется металлический клин, который при необходимости открывает или закрывает воздушные канала дроссельного узла. Устанавливается на дроссельной заслонке, крепится двумя винтами к корпусу. Довольно часто выходит из строя из-за загрязнения вала или старения уплотняющего кольца.

Признаки неисправности:

Неравномерный холостой ход;
Долгий запуск ДВС;
Самопроизвольная остановка двигателя;

Датчик положения заслонки

ДПДЗ отвечает за считывание показаний о положение заслонки в текущий момент времени. Датчик является ненадежным элементом, тем самым довольно часто выходит из строя. Находится на дроссельной заслонки и крепиться двумя винтами с поролоновой прокладкой между датчиком и ДЗ.

Признаки неисправности:

Плавающие обороты от 500 до 2500 об/мин;
Увеличенный расход топлива;
Долгий запуск ДВС;

Модуль зажигания

Данный датчик отвечает за подачу искры на свечу. Имеет в себе две катушки, каждая из которых подает искры на два цилиндра. При выходе из строя отказывают сразу два цилиндра и в них появляются пропуски зажигания.

Признаки неисправности:

Двигатель троит;
Увеличенный расход топлива;
Потеря мощности;

Датчик уровня топлива

Указывает оставшееся количество топлива в баке. Устанавливается непосредственно в баке на стакане бензонасоса. Выходит из строя при перетирании графитовых контактов на электрической плате. При замене следует обращать внимание на его типовой номер, который указан на плате, так как все типы ДУТ, имеют разное сопротивление. При установке неподходящего датчика возможны большие погрешности в показаниях.

Признаки неисправности:

Неправильные показания о наличии топлива в баке;

Датчик положения коленчатого вала

Данный датчик считывает показания со шкива привода генератора, на шкиве имеется венец с одним отсутствующим зубом. Датчик отвечает за подачу искры в камеру сгорания и является единственным без которого автомобиль не запустится. Устанавливается на крышке корпуса масляного насоса на специальном отлитом кронштейне.

Признаки неисправности:

Пропуски воспламенения;
Отсутствие искры;
Невозможность запустить ДВС;

Датчик детонации

Отвечает за улавливание шумов в работе двигателя и передает показания на ЭБУ. Напоминает по принципу работу пьезо элемент. При появлении детонации в ДВС он вырабатывает небольшое напряжение и передает показания головному блоку управления двигателем, тем самым корректируя топливную смесь. Установлен на блоке цилиндров между двумя средними цилиндрами.

Признаки неисправности:

Стук пальцев под нагрузкой;
Увеличенный расход;

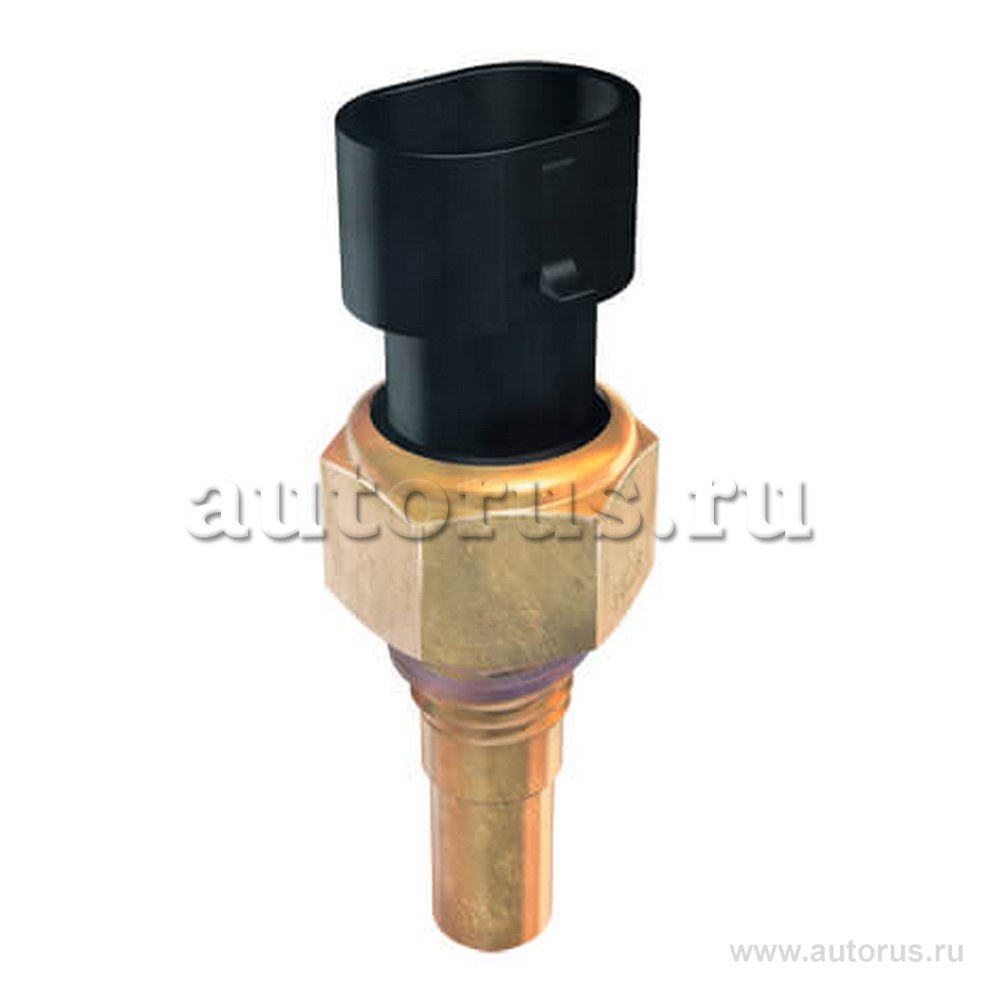

Датчик температуры охлаждающей жидкости

Устанавливается в корпусе термостата и отвечает за автоматическое включение и отключение вентилятора охлаждения. Так же в обязанности датчика входит корректировка топливной смеси при холодном пуске, это можно заметить при пуске автомобиля в холодное время, наличием повышенных оборотов ХХ.

Признаки неисправности:

Не работает вентилятор;
Отсутствуют прогревочные обороты;

Датчик давления масла

Давление масла важный показатель в работе двигателя, при его отсутствие смазка ДВС будет отсутствовать, что приведет к поломке мотора. Данный датчик информирует водителя об наличии или отсутствие давления в системе смазки ДВС. Датчик устанавливается на корпусе ГБЦ и является механическим.

Признаки неисправности:

Отсутствует давление масла;
Не горит индикация давления масла;

Бензонасос

Топливный насос отвечает за подачу топлива к двигателю под определенным давлением. Является двигателем постоянного тока и устанавливается в баке автомобиля.

Признаки неисправности:

Нет давления в топливной рампе;
Потеря тяги авто;
Сложный запуск;

← Свечи зажигания Лада Калина ДМРВ ВАЗ 2114: Проверка →

где находится, как проверить и заменить, инструкции с фото и видео

Ни один двигатель внутреннего сгорания не может функционировать без полноценного охлаждения, и двигатель ВАЗ 2107 в этом смысле не исключение.

Если в системе охлаждения возникают неполадки, то перегрев мотора — вопрос нескольких минут. Часто источником проблем является датчик включения вентилятора. К счастью, автовладелец вполне может заменить его своими руками. Попробуем разобраться, как это делается.

Конструкции и принципы работы датчиков
Электромеханический датчик ВАЗ 2107
Электронный датчик ВАЗ 2107
Расположение датчика

Проверка работоспособности вентиляторного датчика ВАЗ 2107

Последовательность проверки датчика

Видео: проверка исправности вентиляторного датчика ВАЗ 2107

Неисправности, связанные с датчиком вентилятора ВАЗ 2107

Замена датчика включения вентилятора ВАЗ 2107

Порядок работы

Видео: замена датчика включения вентилятора

Назначение датчика включения вентилятора ВАЗ 2107

О назначении датчика нетрудно догадаться из его названия. Это устройство отвечает за своевременное включение вентилятора, обдувающего главный охлаждающий радиатор.

Датчики вентиляторов ВАЗ 2107 имеют монолитный корпус и малые размеры

Дополнительный обдув требуется тогда, когда антифриз в радиаторе нагревается до температуры выше 90°C и мотор перестаёт нормально охлаждаться. Как правило, это происходит в тёплое время года при езде по городу или по просёлочным дорогам.

Принудительное включение вентилятора

Некоторые владельцы «классики», в том числе и ВАЗ 2107 устанавливают в свои автомобили кнопку принудительного включения вентилятора. Она позволяет запускать электродвигатель устройства независимо от температуры хладагента. С учётом того, что конструкция системы охлаждения «семёрки» далека от идеальной, этот вариант когда-нибудь может сильно выручить. Пригодится он и тем водителям, которые часто перемещаются по просёлочным дорогам или вынуждены стоять в пробках.

Принудительное включение вентилятора уместно лишь на карбюраторных автомобилях. В машинах с инжекторными двигателями лучше полагаться на электронный блок управления и не вносить в его работу никаких изменений.

Видео: принудительное включение вентилятора

Самый простой способ заставить вентилятор включаться по желанию водителя — это вывести два провода от контактов датчика температуры в салон и подсоединить их к обычной кнопке на два положения. Для реализации этой идеи понадобятся только провода, кнопка и изолента или термоусадочная изоляция.

Если же вы хотите «разгрузить» кнопку от лишних нагрузок, можно установить в цепь реле по приведённой ниже схеме.

В принципе, ничего сложного ни в конструкции самого вентилятора, ни в цепи его подключения нет. Так что в случае возникновения любой поломки можете смело приступать к самостоятельному ремонту.

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы электромеханического датчика ВАЗ 2107 лежит расширение церезита под действием высокой температуры

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Основным элементом электронного датчика ВАЗ 2107 является терморезистор

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Красной стрелкой обозначен датчик вентилятора ВАЗ 2107, синей — уплотнительное кольцо под ним

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

устройство не включается вообще;
электродвигатель запускается, но работает постоянно;
вентилятор начинает работать слишком рано, или слишком поздно;
при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки. Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи. К таким поломкам относятся:

выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
неисправность датчика;
обрыв в электрической цепи;
перегорание предохранителя;
поломка реле.

Проверка работоспособности вентиляторного датчика ВАЗ 2107

Чтобы проверить исправность датчика включения вентилятора на ВАЗ 2107, потребуются следующие вещи:

ёмкость для кипячения воды;
термометр;
бытовой кипятильник;
снятый с машины датчик включения вентилятора;
бытовой мультиметр.

Последовательность проверки датчика

Последовательность проверки датчика заключается в следующем:

В подготовленную ёмкость наливается вода.
Резьбовая часть датчика погружается в воду, а его контакты — подключаются к контактам мультиметра, настроенного на проверку электрического сопротивления.
Теперь в воду погружаются термометр и кипятильник.
Кипятильник включается в сеть, вода начинает нагреваться. Температура нагрева отслеживается по термометру.

Датчик ВАЗ 2107 погружён в ёмкость с водой и подключён к мультиметру
Когда температура воды достигнет 95 градусов, сопротивление датчика должно исчезнуть (это будет видно на дисплее мультиметра).
Если при вышеуказанной температуре воды сопротивление пропало, датчик включения вентилятора считается исправным.
Если датчик сохраняет сопротивление при нагреве выше 95 градусов, он неисправен и подлежит замене.

Видео: проверка исправности вентиляторного датчика ВАЗ 2107

https://youtube.com/watch?v=FQ79qkRlLGs

Видео «Наглядное пособие по замене ДТОЖ на классических ВАЗах»

Что нужно знать об этом процессе, и как самостоятельно выполнить задачу по замене в домашних условиях — подробная и наглядная инструкция приведена ниже (ролик опубликован каналом AVTO ВАЗик).

Датчик (измеритель, контролер здесь и далее), показывающий нагрев жидкости, охлаждающей двигатель (ДТОЖ)

Для предотвращения закипания двигателя автомобиля ваз 2107 в его систему охлаждения встроены датчики. Первый показывает нагрев жидкости, второй включает вентилятор дополнительного обдува двигателя. Если контролер температуры дает неправильные показания, то производится замена датчика температуры охлаждающей жидкости ваз 2107. Замена его настолько простая процедура, что вам не стоит даже думать о поездке на СТО. Проверка и замена своими руками займут 5-7 минут, и сэкономит вам массу времени и деньги.

Неисправности, связанные с датчиком вентилятора ВАЗ 2107

Существует ряд наиболее распространённых проблем, из-за которых вентилятор на ВАЗ 2107 может не включиться в нужный момент, что приведёт к перегреву двигателя. Вот они:

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент.

Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате.

Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.

Как проверить термостат читайте в этой статье.

Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются.

Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности.

Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской).

Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой.

После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки».

Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом.

Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

устройство не включается вообще;
электродвигатель запускается, но работает постоянно;
вентилятор начинает работать слишком рано, или слишком поздно;
при работе узла возникают посторонние шумы, вибрация.

выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
неисправность датчика;
обрыв в электрической цепи;
перегорание предохранителя;
поломка реле.

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

замыкание в электрической цепи вентилятора;
выход из строя датчика;
заклинивание реле во включённом положении.

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Датчик температуры охлаждающей жидкости ВАЗ 2114 инжектор: где находится температурный регулятор

Двигатели авто отечественного производства ВАЗ2114 оснащаются множеством датчиков и контроллеров, позволяющих обеспечить оптимальную работу агрегата. Если мотор авто перегревается, это в целом может отразиться на его функциональности. Для контроля температурного режима используется в ВАЗ 2114 датчик температуры охлаждающей жидкости. Подробнее об этом устройстве, а также его диагностике вы сможете узнать из данного материала.

Характеристика регулятора

Многие автовладельцы путают ДТОЖ с датчиком включения вентилятора и контроллером температуры воздуха окружающей среды, но это не верно, т.к. контроллер наружного воздуха не имеет отношения к ОЖ. В «Четырках» используется жидкая охладительная система, где используется в качестве расходного материала антифриз.

Назначение и функции

Вне зависимости от того, о каком двигателе идет речь — карбюраторе или инжекторе — контроль работы силового агрегата осуществляется с помощью различных механизмов. При интенсивной эксплуатации силовой агрегат регулярно подвергается высоким нагрузкам и, соответственно, вероятности перегрева. Наиболее такая проблема актуальна для теплого времени года, когда температура воздуха и так высокая.

Для предотвращения возможного перегрева ДВС оборудуется ДТОЖ — контроллером уровня температура рабочей жидкости в системе. Это устройство контролирует температуру антифриза в рубашке БЦ. Когда рабочий параметр жидкости изменяется, информация об этом поступает на управляющий модуль, который впоследствии запускает сам вентилятор. Благодаря устройству водитель всегда может знать, не перегрет ли мотор, а если это произошло, то принять все необходимые действия для того, чтобы не допустить более серьезных проблем.

Конструкция и расположение

Что касается конструкции, то устройство ДТОЖ довольно простое. В качестве измерительного компонента в этом устройстве применяется специальный резистор, предназначенный для изменения сопротивления тока с учетом температуры за бортом. Где находится контроллер? Девайс устанавливается между головкой блока цилиндров мотора, а также термостатом, на магистрали охладительной системы.

Принцип работы

Резисторный элемент, установленный внутри корпуса ДТОЖ, обладает отрицательным температурным коэффициентом. Соответственно, когда рабочий параметр воздуха снаружи изменяется, к примеру, увеличивается, это приводит к снижению значения сопротивления контроллера. Благодаря резистору, который имеет постоянное сопротивление, контроллер передает напряжение, которое соответствует значению пяти вольт, при этом сам резисторный элемент находится в корпусе девайса. В соответствии с изменением значения напряжения на регуляторе устройство вычисляет температурный режим системы охлаждения.

Возможные неисправности ДТОЖ: признаки и причины

Если в работе того или иного датчика возникают неисправности, через небольшой промежуток времени в память управляющего модуля будут заноситься соответствующие ошибки. И выдаваться они будут посредством кода. Если ДТОЖ вышел из строя или в его работе имеются неполадки, на контрольном щитке высветится индикатор Чек Энджин.

По каким симптомам можно определить неполадки в работе контроллера:

вентилятор охлаждения включается автоматически, даже если мотор автомобиля не прогретый;
на прогретом двигателе вентилятор может не включаться;
повысился расход горючего, пусть даже не намного;
появляются трудности при попытке запуска прогретого силового агрегата.

По каким причинам в работе контроллера могут произойти неполадки:

плохой контакт девайса с бортовой сетью;
повреждение контакта или нарушение изоляции электроцепи;
выход из строя самого ДТОЖ, что связано с износом.

Учтите, что перед заменой контроллера обязательно необходимо удостовериться в том, что причина неисправности заключается именно в его неработоспособности. Неполадки в работе ДТОЖ могут быть обусловлены выходом из строя предохранительных устройств, а также поломкой вентилятора (автор видео — канал Делай Авто).

Проверка работоспособности

Производить диагностику работоспособности контроллера необходимо на не прогретом моторе. Датчик температуры антифриза передает информацию на блок управления, поэтому если температурный режим будет слишком высоким или низким, ЭБУ активирует вентилятор. Диагностика девайса может быть осуществлена несколькими методами, предлагаем ознакомиться с каждым способом.

Первый вариант:

Для тестирования работоспособности устройства необходимо завести силовой агрегат автомобиля, после чего проверить значение на контрольном щитке, то есть приборке. В том случае, если стрелка на индикаторе достигает наибольшего уровня, а мотор при этом по факту не прогревается, то контроллер нужно отключить от цепи питания. Если после того, как ДТОЖ был отключен, стрелка упала до минимума, это говорит о том, что девайс вышел из строя и его пора заменить.
В том случае, если на отключенном девайсе стрелка датчика так и осталась лежать на минимуме, то необходимо произвести диагностику контактов контроллера. Не исключено, что имеет место проблема замыкания контакта массы на кузове авто.
Когда водитель запускает двигатель, силовой агрегат прогревается равномерно. Если при этом стрелка датчика лежит на нулевой отметке или хаотично перемещается в разные стороны, это говорит о необходимости диагностики предохранительных элементов. Возможно, причина заключается в их некорректной работе.
В том случае, если предохранители работоспособны, попробуйте замкнуть контакт на заземление, то есть массу машины. Если в результате этого стрелка контроллера резко дернулась и направилась вверх, это говорит о неработоспособности регулятора (автор видео — канал В Гараже у Данилыча).

Есть еще один вариант диагностики, для его выполнения следует демонтировать контроллер.

Процедура демонтажа и проверки выполняется так:

Для того, чтобы получить доступ к контроллеру, следует демонтировать воздушный фильтр, а затем снять его корпус. Отключается зажигание, после чего от аккумуляторной батареи отсоединяется минусовая клемма.
Далее, из радиаторного устройства нужно будет слить весь расходный материал. Подставьте емкость под сливное отверстие, после чего открутите пробку и соберите весь антифриз.
Сделав это, от контроллера следует отсоединить разъем питания, после чего датчик можно открутить. В том случае, если открутить девайс руками не удастся, то используйте гаечный ключ на 19 для ослабления затяжки. Когда контроллер будет демонтирован, для его тестирования вам потребуется тестер — мультиметр, который настраивается в режим омметра. Также для диагностики вам обязательно понадобится термометр с возможностью определения температуры более ста градусов, а также термоустойчивая емкость.
Подготовив все необходимое, вам нужно будет опустить ДТОЖ в емкость с жидкостью и начать ее греть. При этом щупы тестера необходимо будет подсоединить к контакту датчика, а также его корпусу. При нагреве жидкости ее температура, соответственно, будет изменяться, вам необходимо будет снять показания с самого термометра, а также значения, выдаваемые мультиметром, после чего сравнить их с номинальными. Нормированные параметры указаны в таблице ниже.
В том случае, если полученные значения отличаются, это свидетельствует о необходимости замены ДТОЖ, ремонтировать такой девайс не имеет смысла. Если же полученные значения соответствуют нормированным, это говорит о том, что причина кроется в неработоспособности других элементов, к примеру, проводки подключения или термостате.

Фотогалерея «Самостоятельная диагностика ДТОЖ»

Заключение

Датчик температуры охлаждающей жидкости — это один из основных компонентов охладительной системы в любом авто, не только в «Четырках». В любом случае, этот контроллер всегда должен быть работоспособным, в противном случае работа силового агрегата может быть нарушена. Каждый автовладелец должен всегда следить за работоспособностью и состоянием ДТОЖ, в противном случае, его некорректная работа может доставить серьезные неудобства водителю.

Видео «Наглядная инструкция по замене ДТОЖ в гаражных условиях»

Как своими руками произвести замену контроллера ТОЖ в «Четырке», и какие моменты при этом нужно учесть, чтобы не допустить ошибок — узнайте из ролика ниже (автор — Василий Калугин).

Понравилась статья? Поделиться с друзьями:

Замена датчика температуры охлаждающей жидкости ваз 2109 карбюратор

Главная » Разное » Замена датчика температуры охлаждающей жидкости ваз 2109 карбюратор

Индикация температуры двигателя: на заметку владельцам «Девяток»

Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.

Место расположения датчика ОЖ в ВАЗ 2109

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.

Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления

Второй способ диагностики:

Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. Отключите провода, которые подключены к ДТОЖ. 2. Выкрутите регулятор гаечным ключом. 3. Демонтируйте устройство и замените на новое.

В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

Загрузка …

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Замена датчика температуры охлаждающей жидкости на ВАЗ 2109 (инжектор)

Содержание:

Расположение
Неисправности
Проверка
Замена

На любом автомобиле, включая ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, поскольку во многом обеспечивает должную, эффективную работу охладительной системы мотора.

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

В автомобилях ВАЗ 2109 ДТОЖ располагается между термостатом и головкой блока цилиндров. Устройство имеет два контакта, один из которых служит для показаний ЭБУ, а второй обеспечивает включение вентилятора.

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Способ проверки	Ваши действия
Первый способ	Подключите минусовой конец от вольтметра на двигатель; Включите зажигание; Вольтметром определите, какое напряжение образуется при езде на автомобиле; В норме показатель должен составлять не меньше 12 Вольт, если АКБ полностью заряжена; Если показания заметно меньше, потребуется ремонт или замена ДТОЖ
Второй способ	Возьмите мультиметр, включите его в режиме вольтметра; Измерение должно происходить в пределах от 100 Ом до 10 кОм; Возьмите термометр, измеряющий температуру более 100 градусов по Цельсию; Опустите датчик в емкость с жидкостью охлаждения; Начинайте подогревать ОЖ; По мере роста температуры следите за показателями с помощью термометра; Измерьте показатели сопротивления датчика при различных температурах; Либо можете взять кипяток, залить его в емкость, вставить туда рабочий элемент датчика. И следите за сопротивлениями датчика, пока температура воды остывает; Сопоставьте показания с таблицей, приведенной ниже

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

Температура (в градусах Цельсия)	Сопротивление (Ом)
100 градусов	177
80 градусов	332
60 градусов	667
40 градусов	1459
20 градусов	3520
0 градусов	9420
-20 градусов	28680
-40 градусов	100700

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

Снятие устройства

Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
Отключите проводку от датчика.
С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
Обработайте гнездо обезжиривателем.
Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
Запустите мотор, проверьте в действии новый датчик ТОЖ.

Самостоятельная замена ДТОЖ — процесс достаточно простой. Вам не придется тратить деньги на услуги автосервиса, плюс получите необходимый опыт по ремонту автомобиля своими собственными руками.

Загрузка … No Comments Yet! You can be first to comment this post! Close Window

Loading, Please Wait!

This may take a second or two.

Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

Указатель температуры охлаждающей жидкости в щитке приборов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций получает информацию о температуре ОЖ в системе охлаждения с датчика, установленного в блок цилиндров двигателя.

Это датчик указателя температуры охлаждающей жидкости ТМ 106.

Место установки датчика указателя температуры охлаждающей жидкости

На автомобилях ВАЗ 2108, 2109, 21099 с карбюраторными или инжекторным двигателями он ввернут в торец блока цилиндров, над картером коробки передач. К нему идет всего один провод («минусовой»).

Устройство датчика указателя температуры охлаждающей жидкости

Датчик указателя температуры охлаждающей жидкости ТМ 106 имеет латунный корпус с гайкой под ключ на «21». Резьбовая часть корпуса выполнена в виде конуса, для уплотнения и герметизации датчика в посадочном отверстии. На дне корпуса датчика (омываемого ОЖ) установлена «таблетка» полупроводникового терморезистора. Она прижата токоведущей пружиной. Пружина одним концом упирается в полупроводник другим в контактную часть датчика с выводом под провод. Пружина изолирована от стенок датчика.

Принцип действия датчика указателя температуры

Принцип действия датчика указателя температуры основан на работе установленного в нем полупроводникового терморезистора. Когда температура ОЖ низкая – сопротивление терморезистора высокое – ток, протекающий через датчик небольшой — стрелка указателя температуры в щитке приборов отклонена влево. По мере прогрева жидкости сопротивление терморезистора падает – сила тока увеличивается — стрелка на указателе температуры поднимается. Подробнее: «Стрелочный указатель температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099, принцип действия».

Применяемость датчика указателя температуры охлаждающей жидкости

Автомобили ВАЗ 2108, 2109, 21099 с карбюраторными и инжекторным двигателем, автомобили 10-го семейства, Самара-2 (2113, 2114, 2115) и пр.

Неисправности датчика указателя температуры

При возникновении проблем с датчиком указателя температуры сам указатель в щитке приборов начинает показывать неверную информацию. Необходимо определить конкретную причину: неисправен датчик или указатель. Для этого включаем зажигание, снимаем провод с датчика и касаемся им «массы». Если датчик неисправен, стрелка указателя переместится влево к началу шкалы. Если стрелка неподвижна, необходимо для начала проверить электрическую цепь указателя температуры ОЖ или заменить его исправным.

Характеристики датчика ТМ 106

Пределы измерения температуры: 45-140º

Номинальное напряжение: 12 В

Сила тока: 0,25 А

Чувствительный элемент: терморезистор

Масса: 45 гр

Схема подключения датчика ТМ 106

См. «Схема подключения датчика указателя температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

Замена датчика температуры охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Располагается в выпускном патрубке головки блока цилиндров, смотрите на фото ниже:

Примечание! В руке у человека находится непосредственно датчик, а красной стрелкой указано отверстие – место его установки.

Когда менять датчик?

• Наличие неисправности датчика приводит к нарушению работы двигателя – затруднен пуск в холодную погоду.

• В жару двигатель у автомобиля нагревается до высокой температуры. Сломанный датчик станет причиной потери мощности двигателя и увеличится расход топлива.

Замена датчика «ДТОЖ» на ВАЗ 2108-ВАЗ 21099

Снятие

1) Слейте охлаждающую жидкость из радиатора. Подробную инструкцию читайте в нашей статье: «Замена охлаждающей жидкости».

2) Далее отсоедините клему «-» с аккумуляторной батареи во избежание короткого замыкания во время работы с датчиком. Подробно про клемму читайте здесь: «Замена аккумулятора», в пункте «1».

3) Следом отсоедините колодку проводов, подсоединенных к датчику.

4) Воспользуйтесь гаечным ключом и полностью выверните датчик.

5) Извлеките датчик из отверстия, находящееся в патрубке.

Примечание! На данном датчике присутствует уплотнительная прокладка, старайтесь ее не терять, ведь она подайдет на новый датчик.

Установка

1) Поставьте новую деталь в отверстие и заверните с помощью гаечного ключа до упора.

2) Теперь подсоедините колодку проводов.

3) Залейте охлаждайку в радиатор. В статье о замене жидкости есть инструкция.

4) Подсоедините клему «-» к аккумулятору.

Проверка на работоспособность:

Примечание! Запаситесь мульти-метром, без него проверка невозможна!

1) Снимите датчик с автомобиля, поместите его в какую-нибудь емкость, заранее наполненнную охлаждающей жидкостью.

Примечание! Подойдет любой сосуд, а наиболее часто используемые вещи в народе: ненужный чайник, большая кружка!

2) Нагрейте в ёмкости охлаждайку до определенной температуры и опустите туда датчик с заранее подключенным мульти-метром. В конце статьи прикреплена таблица со значениями температуры и соответствующими показаниями прибора.

Примечание! С целью более точной диагностики рекомендуем нагревать жидкость до различных температурных значений.

Таблица

Согласно данной таблице значений измеряйте сопротивление датчика.

Примечание! В левом столбце указана температура охлаждайки, а в правом столбике необходимые значения мульти-метра, после погружения датчика в сосуд.

Принцип работы, устройство и поверка

Соблюдение теплового режима двигателя — одно из важнейших условий его длительной эксплуатации. Для контроля температуры на ВАЗ-2115, как и на любом другом автомобиле, есть стрелка-указатель и соответствующий датчик. Выход из строя одного из них в конечном итоге может привести к перегреву силового агрегата. Учитывая важность датчика температуры в ВАЗ-2115 для безаварийной работы двигателя, знание его устройства, расположения и порядка проверки не будет лишним.

Конструкция

Датчик температуры ВАЗ-2115 представляет собой термистор с отрицательным температурным коэффициентом. Это означает, что его сопротивление уменьшается по мере прогрева двигателя. Это очень удобно, потому что можно последовательно подключить амперметр, откалиброванный соответствующим образом, и получить простой индикатор температуры без дополнительных преобразований.

Именно такая схема используется в пятнадцатой модели. Кроме того, датчик температуры жидкости в ВАЗ-2115 подключен к электронному блоку управления (ЭБУ). Таким образом, компьютер получает информацию о тепловом режиме двигателя и вносит коррективы в состав рабочей смеси. Но это еще не все. В «метке», как и в любой машине с инжекторным двигателем, нет отдельного датчика включения вентилятора. Срабатывает по сигналу компьютера в соответствии с данными, полученными от ДТОЖ.

Где находится ДТ

Наверное для многих будет откровением, но в ВАЗ-2115 есть два датчика температуры.Один из них установлен на термостате и полностью взаимодействует с бортовым компьютером. Другой предназначен для работы индикатора часового типа, показывающего температуру. Он находится на торце ГБЦ, ввинчивается в нее горизонтально. Датчики принципиально похожи, но различаются по конструкции. Тот, который установлен в термостате, имеет два контакта для подключения. В датчике комбинации приборов второй разъем — это масса автомобиля.

Признаки неисправности

Прежде всего, следует отметить, что перечисленные ниже повреждения характерны в основном для инжекторного двигателя, где датчики температуры в ВАЗ-2115 помимо схем индикации также входят в состав система управления трансмиссией. Итак, определить неисправность контроллера можно по следующим признакам:

Отсутствие показаний на индикаторе температуры или их несоответствие.
Вентилятор вовремя не включается или вообще не работает.
Нестабильная работа на холостом ходу. Среди множества причин может быть неисправность датчика температуры в ВАЗ-2115.
Трудно запустить двигатель при низких температурах.
Утечка охлаждающей жидкости из-под корпуса датчика.

По большинству симптомов, помимо наиболее очевидных, невозможно однозначно диагностировать неисправность в регуляторе температуры. В любом случае требуется дополнительная проверка.

Как проверить исправность датчика

В первую очередь рассмотрим вариант, когда не работает датчик температуры на комбинации приборов. Напомним, за это отвечает прикрученный в ГБЦ одноконтактный датчик. Процедура проверки следующая:

Пригласить помощника.Никакой сноровки от него не требуется, его единственная задача — смотреть на комбинацию приборов.
Откройте капот автомобиля и, соблюдая все требования безопасности, убедитесь, что разъем, который необходимо надеть на контакт датчика, находится на месте.
Если все нормально, просим помощника включить зажигание.
Снимаем разъем с контакта и ненадолго замыкаем на массу.
Если в это время стрелка прибора дергается вправо, это означает, что датчик температуры охлаждающей жидкости в ВАЗ-2115 определенно неисправен.
Если нет реакции со стороны индикатора часового типа, датчик исправен. В этом случае проверьте комбинацию приборов и проверьте проводку.

Если диагностирована неисправность датчика, то устранить ее можно только заменой на новый, а ДТОЖ ремонту не подлежит.

Тестирование двухконтактного датчика

Ответственность, возложенная на контроллер, не позволяет проверить его так же легко, как предыдущую. Дело в том, что от этого напрямую зависит правильная работа двигателя.С его помощью подбирается оптимальное качество рабочей смеси и включается вентилятор, причем происходит это при определенной, заданной температуре. Изменение его параметров может привести не только к дополнительным затратам, но и стать причиной, пусть и косвенной, выхода из строя силового агрегата.

Проверка двухконтактного датчика температуры двигателя ВАЗ-2115 более кропотливая и трудоемкая. Производится в следующей последовательности:

Для начала нужно найти датчик, который находится на патрубке между ГБЦ и термостатом.
Для большего удобства и безопасности необходимо снять воздушный фильтр и снять клеммы с АКБ.
Слить охлаждающую жидкость в подходящую емкость.
Отсоединить разъем от датчика.
Открутите датчик от сиденья гаечным ключом на 19.
Возьмите жидкостной термометр, мультиметр и любой прибор, предназначенный для нагрева воды.
К контактам датчика прикручиваем провода подходящего диаметра и длины. Остальные их концы закрепляем на щупах мультиметра.
С помощью переключателя выставляем на приборе предел 20 кОм.
Опускаем датчик в воду, контакты должны оставаться сухими. Прогреваем жидкость и следим за показаниями градусника и мультиметра. Они должны соответствовать приведенным в таблице.

Температура (град.)	двадцать	40	60	80	сотня
9 Сопротивление (Ом)	3520	1460	667	332	177

При проведении измерений необходимо помнить, что инерция термометра меньше, чем у температуры датчик, поэтому, достигнув следующей контрольной точки, лучше прекратить нагрев на несколько секунд и подождать, пока мультиметр не покажет стабильные значения.К тому же значения температуры показаны с большой точностью, но в реальности этого не произойдет, разброс в 20-30 Ом вполне допустим.

Вывод

Несмотря на то, что проверка датчика температуры несложна, желательно проводить ее только в случае явных признаков, указывающих на его неисправность. В случае какой-либо неисправности двигателя в первую очередь следует исключить более вероятные причины и только «подозреваемый» в ДТОЖ должен быть последним.

P2286 Высокий уровень сигнала в цепи датчика давления форсунки

P2286 Высокий уровень сигнала в цепи датчика давления в форсунке

Диагностический код неисправности OBD-II

Цепь датчика давления в системе управления форсункой, высокий уровень сигнала

Что это означает?

Это общий диагностический код неисправности трансмиссии (DTC), применимый ко многим автомобилям OBD-II (1996 г. и новее). Это может включать, помимо прочего, автомобили Toyota, Ford, Dodge, Chrysler, Jeep, Chevrolet, GMC и т. Д.Несмотря на общий характер, точные этапы ремонта могут отличаться в зависимости от года выпуска, марки, модели и конфигурации трансмиссии. …

OBD-II DTC P2286 и соответствующие коды ICP P2283, P2284, P2285 и P2287 связаны с цепью датчика управляющего давления форсунки (ICP). Эта схема обычно контролируется модулем управления питанием (PCM) на большинстве автомобилей.

Назначение цепи датчика управляющего давления форсунки состоит в том, чтобы обеспечить сигнал обратной связи для индикации давления в топливной рампе, чтобы PCM мог регулировать синхронизацию форсунок и контрольное давление впрыска для правильной подачи топлива на всех скоростях и при различных условиях нагрузки.Этот процесс включает в себя несколько компонентов, которые необходимо выполнить в зависимости от автомобиля и конфигурации системы подачи топлива. Многие современные дизельные двигатели используют модуль привода форсунок (в сочетании с PCM) для облегчения подачи топлива и масла к форсункам для каждого отдельного цилиндра двигателя.

Когда PCM обнаруживает, что напряжение или сопротивление выше ожидаемого диапазона в цепи датчика ICP управляющего давления форсунки, срабатывает P2286, и загорается контрольная лампа двигателя.По иронии судьбы, этот код датчика ICP, кажется, более распространен на грузовиках Ford F-250, F-350, 6.0L Powerstroke. Датчик может располагаться за турбонаддувом и под ним со стороны водителя.

Датчик давления в системе управления форсункой ICP:

Какова серьезность этого кода неисправности?

Степень серьезности этого кода обычно средняя, но P2286 может быть серьезным и вызвать внутреннее повреждение двигателя, если не исправить своевременно.

Каковы некоторые признаки кода?

Симптомы кода неисправности P2286 могут включать:

Двигатель не запускается
Низкое давление топлива
Низкое давление масла
Проверьте, горит ли индикатор двигателя

Каковы некоторые из распространенных причин кода?

Причины этого кода P2286 могут включать:

Неисправный датчик давления в системе управления форсункой
Неисправность масляного насоса
Неисправный топливный насос
Низкий уровень масла или топлива
Неисправная или поврежденная проводка
Ослабленный или неисправный модуль управления заземляющий браслет
Корродированный, поврежденный или ослабленный разъем
Неисправный предохранитель или перемычка (если применимо)
Неисправный PCM

Какие шаги необходимо предпринять для устранения неисправности P2286?

Первым шагом в устранении любой проблемы является просмотр бюллетеней технического обслуживания (TSB) для конкретных автомобилей с разбивкой по годам, моделям и силовым агрегатам. В некоторых случаях это может сэкономить вам много времени в долгосрочной перспективе, указав правильное направление.

Второй шаг — проверить уровни масла и топлива, чтобы убедиться, что они достаточны. Затем найдите все компоненты, связанные с цепью датчика давления в системе управления форсункой, и найдите очевидные физические повреждения. Выполните тщательный визуальный осмотр, чтобы проверить соответствующую проводку на предмет очевидных дефектов, таких как царапины, потертости, оголенные провода или следы ожогов. Далее следует проверить разъемы и соединения на безопасность, коррозию и повреждение контактов.Этот процесс должен включать все разъемы проводки и соединения с датчиком давления в системе управления форсункой, PCM и топливным насосом. Проконсультируйтесь с техническим паспортом вашего автомобиля, чтобы определить, включен ли в цепь предохранитель или плавкая вставка.

Дополнительные шаги

Дополнительные шаги становятся очень специфичными для автомобиля и требуют соответствующего передового оборудования для точного выполнения. Для этих процедур требуется цифровой мультиметр и справочная техническая документация для конкретного автомобиля.В этой ситуации манометры топлива и масла могут быть идеальными инструментами для помощи в процессе поиска и устранения неисправностей.

Проверка напряжения

В большинстве случаев опорное напряжение около пяти вольт обычно подается на датчик давления в системе управления форсункой от PCM. Опорное напряжение и допустимые диапазоны могут варьироваться в зависимости от конкретного автомобиля и конфигурации цепи. Конкретные технические данные будут включать таблицы устранения неполадок и соответствующую последовательность шагов, которые помогут вам поставить точный диагноз.

Если в ходе этого процесса обнаруживается отсутствие источника питания или заземления, может потребоваться проверка целостности для проверки целостности проводки, разъемов и других компонентов. Проверки на целостность цепи всегда следует проводить при отключенном от цепи питании, при нормальной проводке и подключении показания сопротивления должны составлять 0 Ом. Сопротивление или отсутствие непрерывности указывает на неисправную проводку, которая разомкнута или закорочена и требует ремонта или замены. Проверка целостности цепи от PCM до рамы подтвердит целостность заземляющих лент и заземляющих проводов.Сопротивление указывает на неплотное соединение или возможную коррозию.

Какие стандартные способы исправить этот код?

Добавление масла или топлива
Замена датчика давления управления форсункой ICP
Замена топливного насоса
Замена масляного насоса
Очистка разъемов от коррозии
Отремонтировать или заменить неисправную проводку
Замена перегоревшего предохранителя или предохранителя ( если применимо)
Ремонт или замена неисправных лент заземления
Перепрошивка или замена PCM

Общая ошибка

Эта проблема вызвана заменой датчика давления в системе управления форсунками или топливного насоса с неисправной проводкой.

Надеемся, что информация в этой статье помогла вам указать правильное направление для решения проблемы, связанной с диагностическим кодом неисправности цепи датчика ICP управляющего давления форсунки. Эта статья предназначена только для информационных целей, и конкретные технические данные и сервисные бюллетени для вашего автомобиля всегда должны иметь приоритет.

Обсуждение связанных кодов неисправности

05 F250 6.0 Дизель DTC P2285 и P2286 05 F250 6.0 дизель. Я продолжаю получать коды P2285 и P2286. Я уже заменил датчик ICP и датчик положения педали.В холодную погоду машина едет отлично, но когда становится хорошо и тепло, она «кодирует». Когда оба кода появляются одновременно, он выключает ускоритель, и транс …

Нужна дополнительная помощь с кодом P2286?

Если вам все еще нужна помощь с DTC P2286, задайте вопрос в комментариях под этой статьей.

ПРИМЕЧАНИЕ. Эта информация предназначена только для информационных целей. Он не предназначен для использования в качестве рекомендации по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо автомобилем.Вся информация на этом сайте защищена авторским правом.

Проверка давления в рампе ВАЗ 2115. Устранение неисправности топливной системы форсунки. Предохранитель и реле

Диагностика топливной системы не может пройти без проверки давления в топливной рампе … Если возникнут проблемы с подачей топлива, это повлияет на общую работу двигателя: его запуск, разгон, работу на холостом ходу и в других режимах. Водитель может проверить давление в рейке топливной системы самостоятельно, без необходимости использования специальных диагностических приборов, достаточно простого манометра.В этой статье мы рассмотрим, как проверить давление в топливной рампе.

Модулируемый топливный насос, вместо того, чтобы работать на постоянном токе, предназначен для работы с рядом электрических импульсов, подаваемых модульным топливным насосом . .. Диагностические процедуры для топливных насосов с импульсной модуляцией очень специфичны для применения и никогда не должны путаться с обычным давлением и объемные тесты. насосных систем … Диагностика насоса с импульсной модуляцией основана на сканировании, при этом обычное испытание давлением используется только для подтверждения калибровки датчика давления топлива.

Когда проверять давление в топливной рампе

Если есть проблемы в топливной системе, скорее всего, они могут быть связаны с давлением в рампе.

Можно выделить следующие основные неисправности, свидетельствующие о необходимости проверки давления в топливной системе:

Топливные насосы с импульсной модуляцией — еще один пример того, как современные технологии подачи топлива. Ларри Карли, технический редактор. Вы не поверите, но топливные насосы имеют более высокую скорость возврата, чем любая другая автомобильная деталь.По данным Совета производителей топливных насосов, около 10% всех топливных насосов, проданных магазинами запчастей, подлежат возврату. Но это не потому, что сейчас эпидемия неисправных топливных насосов.

Большинство насосов возвращаются, потому что кто-то неправильно диагностировал неисправность и заменил не ту деталь, или они предположили, что в автомобиле неисправен топливный насос, потому что двигатель не запускался. Детали, которые возвращаются по какой-либо причине, являются постоянной проблемой в бизнесе запчастей, потому что это требует времени и денег. Магазины запчастей не любят возврат, потому что они требуют дополнительной работы, обработки и обработки — и это может стоить им повторного бизнеса, если покупатель потеряет доверие к запчастям, которые они продают.

Автомобиль стал потреблять значительно больше топлива;
Двигатель на холостых оборотах работает нестабильно, в том числе глохнет на них;
Мотор троит;
Выхлоп двигателя с высоким содержанием CO.

Указанные выше неисправности характерны и для ряда других проблем. В частности, перед проверкой давления в топливной рампе желательно убедиться в исправности электронного блока управления.

Производители не любят возврат, потому что они должны иметь стоимость возвращаемой детали плюс все документы, которые идут с ней.Возврат также может нанести ущерб их отношениям со складами и покупателями-продавцами и, возможно, подорвать их репутацию в отношении качественных запчастей.

Современные топливные насосы, устанавливаемые на бак, труднодоступны и могут потребовать до нескольких часов тяжелой работы. Профессиональные установщики с меньшей вероятностью сделают эти ошибки, поэтому скорость возврата топливного насоса обычно ниже, но не всегда. Некоторые техники являются очень хорошими диагностами и правильно определят проблему с первого раза.Другие, у кого это не получается, могут делать предположения и надеяться на лучшее. Сложнее всего убедить последнюю группу техников в том, что им нужно дополнительное обучение или что им нужно использовать уже имеющиеся знания, чтобы исключить другие возможности, прежде чем они заменят «плохой» топливный насос.

Как проверить давление в топливной рампе

Для проверки давления в топливной системе автомобиля потребуется манометр с пределом измерения не более 7-10 атмосфер. Такой диапазон рекомендуется в связи с тем, что при более высоком максимальном измеряемом давлении на приборе будет сложно определить минимальные значения, то есть возникнет ошибка.

Единственный способ узнать, хорош топливный насос или плохой, — это проверить его. Испытания на автомобиле требуют измерения двух факторов: давления в топливном насосе и объема топливного насоса. Если топливный насос не может обеспечить необходимое давление или достаточный объем, двигатель может не запуститься или выйти из строя.

Для проверки давления топлива требуется указатель уровня топлива и некоторые переходники.У многих технических специалистов есть эти инструменты, но они не всегда используют их для экономии времени или усилий. Давление топлива легко определить на транспортных средствах, оборудованных сервисным фитингом для подачи топлива в рампу форсунок, но не так просто на двигателях, требующих Т-образного соединения в линии подачи топлива. Если давление топлива ниже минимальных требований, насос может быть слабым. Или может быть забит топливный фильтр, может быть неисправен регулятор давления топлива, или топливный насос может не получать достаточное напряжение для правильной работы.

В дополнение к манометру для измерения потребуется резиновая трубка, которая может герметизировать соединение между манометром и топливной рампой. Также рекомендуется обзавестись хомутом для затяжки соединения.

Выключите двигатель и откройте капот перед началом диагностики. Чтобы проверить давление в топливной рампе, необходимо сделать следующее:

Все эти возможности необходимо изучить перед заменой насоса. Проблемы с электричеством также могут повлиять на подачу топлива.К ним относятся неисправное реле топливного насоса, ослабленные, корродированные или обгоревшие соединения топливного насоса или даже низкое напряжение зарядки. Хороший топливный насос также должен быть способен перекачивать не менее 750 мл топлива за 30 секунд. Если нет, значит проблема. Насос может быть изношен, или забитый топливный фильтр может ограничить подачу топлива в двигатель, или насос может не получать достаточно напряжения для работы на полной скорости.

Какое должно быть давление в топливной рампе

В зависимости от характеристик двигателя давление в топливной рампе будет изменяться.Значения давления в системе для конкретного автомобиля можно узнать из книг по технической эксплуатации и обслуживанию машин или на специализированных форумах.

Опять же, все эти возможности необходимо изучить перед заменой каких-либо деталей. На данный момент нет простого способа проверить топливный насос в магазине запчастей. Несколько компаний разрабатывают простые в использовании тестеры топливных насосов, которые сотрудники могут использовать для проверки старого топливного насоса клиента. Тестер также можно использовать для проверки работоспособности нового насоса перед тем, как он покинет магазин, и для решения любых проблем, возникающих после замены насоса.

Тестер пропускает негорючий растворитель через насос для измерения давления и объема. Новое оборудование должно быть доступно позже в этом году и должно значительно сократить количество ненужных замен и вернуть топливный насос. Другие говорят, что они активизируют свои образовательные мероприятия, предоставляя больше услуг в магазинах и в магазинах, особенно в проблемных областях, где процент возврата необычно высок.

В комплексной диагностике двигателя, особенно при подозрении на работу топливной системы, измерение давления топлива является важнейшей процедурой.Для работы понадобится хороший манометр, который кстати.
Перед началом работ нужно узнать, какая топливная система стоит на двигателе. Большинство систем делятся на 2 типа — с регулятором давления топлива на рейке и с регулятором в баке. Они отличаются давлением. Что касается автомобилей ВАЗ (и многих иномарок, кроме VAG), где регулятор находится на аппарели, давление на работающем двигателе должно быть порядка 2,3 — 2,5 бар.

Планируется, что сайт появится в конце этого года.Это было довольно дорогое оборудование. … Этот сигнал указывает на проверку дизельной топливной системы Common Rail с помощью датчика давления в рампе. Мы можем проанализировать производительность системы, построив график выходного сигнала датчика с течением времени, когда мы бежим, бежим, ускоряемся, удерживаем на полной скорости и возвращаемся в режим ожидания. Область приложения оптимальным образом настроить на медленную базу в режиме графического диктофона.

В случае резкого изменения газа или снятия вакуумного шланга с регулятора давление должно возрасти до 3 бар (+ — 0,1).

Далее не достаточно замерить рабочее давление, нужно еще знать, какой запас хода у бензонасоса.Для этого достаточно пережать обратную магистраль, то есть измерить давление «в стену». В идеале давление нового топливного насоса должно подняться до 5-6 бар. На практике, как правило, если насос все еще давит на 4 бара, значит, он еще жив. Если меньше, то лучше поменять.
Здесь также следует обратить внимание на скорость, с которой возрастает давление при перекрытии обратного потока. Если поднимается медленно, с ленью, то здесь, скорее всего, забиты топливные фильтры, грубой (сетка в баке) и тонкой очистки.Впрочем, это очень редко, но я сталкивался, когда топливопровод защемлялся в любом месте. В идеале давление должно расти очень быстро, в течение секунды.

Форма сигнала начинается слева сразу после включения, где напряжение составляет 5 В, что соответствует давлению 0 бар. Датчик делает это для проверки достоверности: он никогда не должен показывать 0 В в обычном режиме, поэтому, если это так, значит, он неисправен. Когда мы запускаем двигатель, напряжение повышается примерно до 3 В, что соответствует примерно 280 бар, общее значение холостого хода.Затем напряжение возвращается к более низкому значению около 5 В, пока мы не отпустим педаль обратно на холостом ходу, когда она вернется к 3 В, как при запуске.

В топливных системах с регулятором в баке давление должно составлять 3,8 — 4,0 бар.

В этом варианте несколько сложнее проверить запас хода бензонасоса. Иногда бывает, что когда машина стоит на месте, давление топлива в норме, но как только выезжаешь на дорогу, двигатель начинает тупить. В этом случае есть два способа проверить работу топливного насоса.
1. Присоедините манометр к длинному шлангу, прикрепите его к лобовому стеклу и проверяйте давление во время движения. Если упадет ниже 3,8 бар, то нужно бить тревогу — смотреть на топливные фильтры и топливный насос.
2. Нельзя никуда пойти и все проверить на месте. Для этого подключается специальный манометр с откалиброванным сливным каналом. Более подробно о конструкции такого манометра смотрите по ссылке в начале статьи. Проверяется работоспособность топливного насоса.Хороший новый топливный насос под давлением производит около 2 литров бензина в минуту (в зависимости от диаметра сливного отверстия). Если помпа подает менее 1 литра в минуту, то это повод задуматься о ее замене.

Здесь также можно контролировать остаточное давление. С диаметром сливного отверстия 1,5 мм. хороший насос покажет 1,2-1,7 бар. Если он меньше 0,7, то снова нужно смотреть на фильтр и саму помпу.

Потом выключаем и двигатель останавливается.Если напряжение быстро падает до 5 В, остаточное давление выходит слишком быстро и может указывать на проблему в системе, такую как утечка из форсунки или насоса. Помните, что этот тест проводится на ненагруженном двигателе. Опять же, это проверка достоверности датчика: если оно достигает 5 В, может возникнуть неисправность датчика. Выполняя эту простую проверку, мы можем быстро получить общее представление о системах общего состояния.

Как всегда, первым шагом в любой диагностике является запись и очистка транспортного средства и управление им до тех пор, пока коды DTC не будут сброшены.Симптомы и записи о неисправностях, указывающие на неисправность в топливной системе, требуют проверки контура на низкое и высокое давление перед заменой компонентов. Определение того, какая часть системы проверяется в первую очередь, контур высокого или низкого давления, зависит от характера проблемы и от доступности топливной системы.
