Что можно сделать из бесперебойника: Не выбрасывайте негодный аккумулятор от ИБП (UPS), из него можно сделать много полезных самоделок.

Содержание

Использование ИБП без аккумулятора. Можно ли запускать ИБП без аккумулятора?

Время прочтения: 5 мин

Дата публикации: 11-08-2020

Источник бесперебойного питания стал незаменимым устройством практически на любом производстве и неутомимо набирает популярность в бытовой сфере. Современные UPS становятся все доступнее рядовому пользователю, что и обеспечивает их востребованность.

Главным отличием ИБП от других средств защиты от нестабильного электропитания заключается в возможности обеспечить автономную работу потребителя за счет аккумуляторной батареи или блока батарей. Чаще всего это свинцово-кислотные гелевые аккумуляторы (автомобильный аккумулятор использовать не рекомендуется по ряду причин). Далеко не всегда аккумуляторы встраиваются в корпус бесперебойника. Очень часто производитель дает пользователю возможность подключить внешние АКБ требуемой емкости и обеспечить ту автономность, которая нужна для решения конкретной задачи. Но иногда АКБ под рукой нет, тогда как проверить работоспособность ИБП без аккумулятора? Может ли вообще бесперебойник работать без батарей и есть ли в этом практический смысл? Попробуем разобраться в данном вопросе.

Позволяет ли конструкция ИБП работать без аккумулятора

Существует три основных типа ИБП: off-line, on-line и line-interactive. Кратко рассмотрим теоретическую возможность бесперебойника каждого из типов работать без АКБ.

  • Off-line. Бесперебойники данного типа работают по аналогии с реле напряжения: когда сеть имеет нормальные параметры напряжения, контакт замкнут. Только вот в отличие от реле при недопустимых параметрах сети контакт не просто размыкается, а переключается на питание от резервной цепи, состоящей из аккумуляторов и инвертора. Таким образом, теоретически работа от сети без подключения АКБ возможна.
  • Line-interactive. Такие ИБП очень похожи на off-line, только вот основную цепь питания от сети дополняет стабилизатор напряжения. То есть теперь потребитель не только переходит на питание от АКБ при достижении того или иного номинала напряжения, но и осуществляет стабилизацию при допустимых отклонениях напряжения.
    Соответственно, работа от сети без АКБ также возможна.
  • On-line. Самые современные бесперебойники, работающие по принципу двойного преобразования. Сетевое напряжение преобразуется в постоянный ток и затем снова инвертируется, но уже в идеальный по качеству сигнал. В данной схеме аккумулятор находится между выпрямителем и инвертором в той же цепи, соответственно он всегда подзаряжается от выпрямителя, когда тот выдает постоянный ток, и питает потребителя, когда по каким-то причинам выпрямитель ничего не выдает. Как и в случаях выше, теоретически работа без АКБ возможна и тут.

От теории — к практике

Реальность оказывается куда прозаичнее, чем теория. В большинстве случаев, пытаясь отключить внешний аккумулятор или извлечь встроенные (для замены, например), Вы столкнетесь с такой преградой, как самодиагностика бесперебойника. Практически каждый хороший ИБП перед запуском диагностирует свое состояние, в том числе состояние аккумуляторных батарей.

Это очень полезная функция, но в данном случае отсутствие АКБ будет воспринято бесперебойником как неисправность. Таким образом, запустить ИБП, скорее всего, не получится.

Тогда как заставить ИБП работать без аккумулятора? Радиолюбители уже успели придумать множество способов обмануть систему, однако ни одна из них не является безопасной, в связи с чем рекомендовать что-то из этого не будем. Если работа без АКБ по каким-то причинам крайне важна, то единственным верным вариантом будет купить такой бесперебойник, для которого функционирование без аккумулятора предусмотрена производителем. К таким ИБП, например, относится RUCELF UPI-400-12-EL V2.0.

Ряд бесперебойников может включаться без АКБ «неофициально», но тогда высокой стабильности и качества работы от устройства лучше не ждать.

Есть ли смысл в работе без аккумулятора

Теоретически работа без аккумулятора может иметь смысл для тех бесперебойников, которые улучшают качество электрического сигнала. Это линейно-интерактивные и on-line ИБП. На практике же лучше подумать об установке других специализированных средств защиты.

Приведем пример. Большинство линейно-интерактивных источников бесперебойного питания имеют в основной цепи простенький ступенчатый стабилизатор, который не отличается ни передовой точностью, ни широким рабочим диапазоном. При работе без АКБ инвертор, зарядное устройство и «мозги» прибора, которые составляют основную стоимость, будут не задействованы. За аналогичную стоимость можно купить отличный электронный стабилизатор напряжения, который не только будет превосходить по точности и рабочему диапазону, но и предложит куда более внушительную мощность. Также на рынке представлено множество премиальных стабилизаторов, работающих в режиме двойного преобразования, как это делают источники бесперебойного питания on-line. А функционал off-line ИБП без аккумулятора запросто заменит дешевое реле напряжения с куда большей мощностью.

То есть работа бесперебойника без аккумуляторных батарей возможна, и иногда даже официально. Тем не менее, это полностью лишено смысла, так как с функциями, которые может выполнять ИБП без аккумулятора, куда лучше справится намного более доступное средство защиты, предназначенное именно для конкретной задачи. Поэтому намеренно приобретать бесперебойник для работы без аккумулятора нет никакого смысла. Максимум — это когда АКБ вышли из строя, а хотя бы базовая защита до появления замены нужна. И то только в том случае, если для работы бесперебойника без АКБ не нужно изобретать «костыли».

Если же ИБП нужно просто проверить, то куда лучше найти хотя бы какой-нибудь источник постоянного тока с требуемым номиналом напряжения.

Использование ИБП без аккумулятора 3 из 5 на основе 2 оценок.

БЛОК ПИТАНИЯ ИЗ ТРАНСФОРМАТОРА СГОРЕВШЕГО БЕСПЕРЕБОЙНИКА

   Здравствуйте все. Как то на одном из форумов прочитал вопрос об использовании трансформатора из компьютерного безперебойника (UPS) вот и решил написать об этом. У меня долго валялся дохлый блок и я решил выдернуть из него трансформатор чтоб проверить, для чего его можно использовать.

Передняя панель блока


Задняя панель

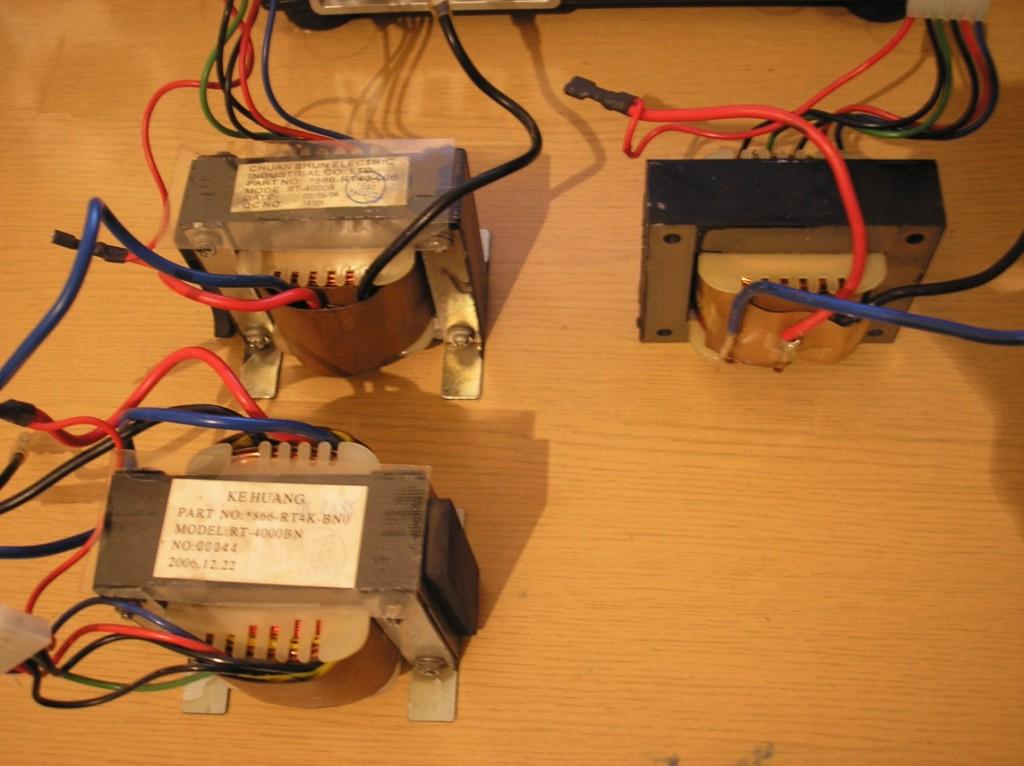

Сам трансформатор

   Его размеры 100 Х 80 Х 80 мм. Вес 2.2 кг. При осмотре видимых повреждений не обнаружил. Одну обмотку видно под изоляцией, довольно толстый провод примерно 1.5 кв. мм может и толще. Нашел обмотку с самым большим сопротивлением у этого трансформатора, оказалось 12.6 Ома. Цвет проводов белый + черный, с одной стороны сердечника. Подал на них кратковременно 220 В – ни чего — ни гула, ни дыма — уже хорошо. Нашел вторичку с другой стороны железа с максимальным напряжением около 15 В. Цвет проводов белый + желтый.


   У меня был диодный мост на 50 А. Подключил его через родные разъемы, на рисунке хорошо это видно. Далее подключил к диодному мосту галогенную лампу на 12 Вольт 35 Ватт.


   Напряжение под нагрузкой упало до 13 Вольт. Напряжение на выходе диодного моста 14 В, без нагрузки.


   Ток под нагрузкой — 3.3 Ампера. Лампа была включена примерно в течении часа. После этого проверил температуру обмотки трансформатора рукой – совершенно холодная. Думаю он потянет и больший ток, но было уже лень проверять. Так что из трансформаторов безперебойников вполне можно делать довольно мощные и качественные блоки питания или зарядные устройства. Автор: Володя (skrl)

   Форум по трансформаторам

   Форум по обсуждению материала БЛОК ПИТАНИЯ ИЗ ТРАНСФОРМАТОРА СГОРЕВШЕГО БЕСПЕРЕБОЙНИКА


SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.


Как выбрать источник бесперебойного питания | ИБП | Блог

Сколь бы надежен не был ваш поставщик электропитания, броски напряжения иногда случаются на любых линиях. Каждый пользователь ПК хоть раз, да сталкивался с внезапной перезагрузкой или отключением компьютера из-за неполадок на питающей линии. И компьютеры – не единственный вид техники, требующий бесперебойного электропитания.

Продолжительное отключение электропитания может привести к заморозке системы отопления частного дома. ИБП с подключаемыми аккумуляторами способен «продержать на плаву» циркуляционный насос и электронику котла в течение нескольких часов, и стоить такой ИБП будет намного дешевле, чем генератор с автозапуском.

Роутер, подключенный к ИБП, позволит оставаться «онлайн» и при отсутствии электропитания. Потребляет роутер совсем немного и емкости аккумулятора даже недорогого «бесперебойника» хватит на пару-тройку часов его работы.

Серверам и внешним дисковым накопителям бесперебойное питание совершенно необходимо – внезапное отключение электричества может привести к потере данных.

И вообще, наличия ИБП требует любая автоматика, сбой в работе которой может привести к серьезным последствиям – медицинское и технологическое оборудование, системы пожарной и охранной сигнализации и т.д. Но параметры электропитания у разных видов техники разные, поэтому и ИБП для них потребуется с различными характеристиками.

Характеристики источников бесперебойного питания.

Вид устройства.

Резервный ИБП имеет наиболее простую конструкцию. Электроника источника следит за уровнем входного напряжения, и, при его выходе за установленные рамки (обычно +10% от номинала), переключается на питание от аккумулятора.

Конструкция проста и надежна, но в некоторых ситуациях от такого ИБП будет больше вреда, чем пользы. Например, если он имеет минимальное входное напряжение 180 В и используется для защиты компьютера с блоком питания, работающим от 110 до 240 В. Без ИБП компьютер бы спокойно работал, а ИБП при падении напряжения ниже входного (180 В) перейдет на аккумулятор и после его разряда выключит питание компьютера. Поэтому для этого вида ИБП следует обеспечить соответствие минимального и максимального напряжений «бесперебойника» и потребителя – лучше всего, если диапазон напряжений ИБП будет незначительно (5-10В) уже диапазона напряжений электроприбора. Например, для диапазона рабочих напряжений потребителя 180-240 В, диапазон ИБП должен быть примерно 190-230 — это позволит перейти на питание от аккумулятора до того, как напряжение станет неприемлемым для защищаемого прибора.

Кроме того, переключение на аккумулятор занимает некоторое время, что может быть критичным для некоторых видов техники. Например, для импульсных блоков питания с активным корректором мощности (APFC), которым оснащено большинство таких БП мощностью более 400 Вт. При подборе ИБП для компьютеров, специальной аппаратуры, аудио- и видеотехники с подобными блоками питания следует оставлять большой запас по мощности, либо выбирать ИБП другого вида.

Линейно-интерактивный ИБП, фактически, состоит из резервного ИБП и стабилизатора. При наличии в сети пониженного или повышенного напряжения, автоматический регулятор напряжения (AVR) стабилизирует его, а на аккумулятор ИБП переключается только при настолько большом отклонении напряжения от нормального, что стабилизировать его уже невозможно.

Линейно-интерактивные ИБП немного дороже резервных, но для бытового применения именно этот вид является оптимальным. Единственный случай, когда ему следует предпочесть резервный – когда в вашей сети стабильно пониженное напряжение, подходящее, однако, для защищаемого электроприбора. Резервный ИБП просто пропустит это напряжение в компьютер, а линейно-интерактивный будет его повышать до нормального. Но продолжительная работа в таком режиме может сильно сократить ресурс AVR (особенно на недорогих «бесперебойниках»).

Недостаток, связанный с кратковременным отсутствием питания во время переключения на аккумулятор у линейно-интерактивных ИБП также присутствует.

Устройства с двойным преобразованием (on-line) обеспечивают наилучшее качество электропитания. У ИБП этого вида аккумулятор подключен к цепи питания постоянно, поэтому провалы напряжения в момент перехода на автономное питание отсутствуют. Входной ток выпрямляется, его напряжение понижается до напряжения аккумулятора, после чего инвертор преобразует его в переменный 230 В /50 Гц.

Такие ИБП стоят заметно дороже остальных видов, зато выдают стабильную частоту, напряжение и форму синусоиды при любых помехах на входной линии питания.

Выходная мощность (ВА) стабилизатора определяет максимальную суммарную полную мощность подключенных к нему электроприборов. Однако следует иметь в виду, что приведенное в паспорте на электроприбор значение в Ваттах – это его активная мощность, т.е., выделяющаяся в виде тепла или света.

Многие подключаемые к ИБП электроприборы создают вдобавок к активной еще и реактивную нагрузку, и полная выходная мощность ИБП должна подбираться с её учётом. Для определения полной мощности электроприбора следует активную мощность поделить на коэффициент мощности (cos(φ)), обычно указанный в паспорте. Если найти это значение не удается, можно воспользоваться таблицей:

Поскольку чаще всего ИБП используется для защиты ПК, часто возникает вопрос: какую мощность имеет компьютер? Самый точный способ определения мощности – расчет на основе замера потребляемого им тока. Проще и безопаснее всего это сделать с помощью токовых клещей и самодельного удлинителя с раздельными проводниками.

Измерение тока с помощью мультиметра связано с опасностью поражения электрическим током и делать это, не обладая соответствующими навыками, небезопасно.

Измерение следует производить, дав на процессор и видеокарту максимальную нагрузку – это можно сделать с помощью требовательной к ресурсам игры или с помощью специальных программ (например, OCCT в режиме power supply). Измеренное значение умножается на величину напряжения в сети – это и будет искомая полная мощность (ВА) компьютера.

Простой, но грубый способ – взять максимальную мощность блока питания (в Ваттах), обычно приведенную на корпусе БП и поделить на коэффициент мощности. Реальная мощность компьютера, скорее всего, будет ниже, но уж точно не выше.

К примеру, для защиты компьютера с блоком питания без PFC мощностью 300 Вт и монитором мощностью 50 Вт потребуется ИБП с входной мощностью (ВА) 300/0,65+50/0,8 = 524 ВА. Поскольку реальная мощность системного блока, скорее всего, ниже 300 Вт, ИБП на 500 ВА могло бы и хватить для этого компьютера. Однако с учетом того, что пусковые токи (неизбежные при переключении на аккумулятор) могут превышать номинальные вдвое, выбор ИБП на 750 или 1000 ВА представляется более оправданным.

Следует также отметить, что недорогие ИБП часто характеризуются слабой перегрузочной способностью и не могут выдерживать высокие токи даже очень непродолжительное время (менее 100 мс). Поэтому при покупке недорогого ИБП необходимо следить, чтобы пиковая мощность нагрузки не превышала выходную мощность «бесперебойника».

Если определение полной выходной мощности (ВА) представляется слишком сложным, можно подобрать ИБП по активной выходной мощности (Вт) – обычно этот параметр тоже приводится в паспорте ИБП.

Однако большинство производителей при указании активной выходной мощности ориентируются на cos(φ) = 0,6-0,7, подходящий только при использовании ИБП для защиты компьютеров с блоками питания без PFC.

Коэффициент мощности многой другой техники выше, и, подбирая ИБП по активной мощности в ваттах, вы рискуете переплатить, выбрав ИБП более мощный, чем вам действительно необходимо.

Тип формы напряжения может быть важен для некоторых видов техники. В электродвигателях, трансформаторах, катушках индуктивности «ступенчатая» форма питающего тока приводит к дополнительным нагрузкам – это может проявляться изменением звука работы, увеличенным нагревом обмоток и ускоренным износом. Проблемы могут возникнуть с некоторыми моделями аудио- и видеотехники, измерительными приборами и медицинской техникой.

Импульсные блоки питания к форме напряжения невосприимчивы – ступенчатая аппроксимация синусоиды подходит для любых компьютеров. Проблемы, возникающие на современных блоках питания с активным корректором мощности (APFC) чаще всего связаны не с формой сигнала, а с недостатком запаса по мощности и низкой перегрузочной способностью ИБП. При переключении на аккумулятор и падении входного напряжения, APFC резко увеличивает потребляемый ток, при этом нарастание потребления происходит так быстро, что ИБП часто отключается защитным автоматом (токовым реле), при том, что контроллер даже не успевает «заметить» перегрузку.

Однако, некоторые блоки питания с APFC плохо работают при ступенчатой синусоиде – корректор успевает среагировать на горизонтальную «ступеньку» как на пониженное напряжение, увеличивает ток потребления и перегружает ИБП, приводя к срабатыванию его защиты и отключению. И, хотя многие БП с APFC прекрасно «уживаются» со ступенчатой синусоидой, чтобы не оказаться в ситуации, когда ПК откажется работать с «бесперебойником», следует либо убедиться в их совместимости перед покупкой, либо выбирать ИБП подороже: с «чистой» синусоидой и запасом по мощности, либо ориентироваться на устройство с двойным преобразованием. В последнем случае чрезмерный запас по мощности не нужен, а синусоида у таких устройств и так «чистая».

Тип выходных разъемов питания на современных ИБП может быть различным. Старые ИБП все имели выходные разъемы стандарта IEC 320 C13 («компьютерные») для подключения питающих кабелей системного блока и монитора.

Но роутеры, внешние жесткие диски и многие современные мониторы для подключения к сети используют обычную «евро» вилку. Поэтому сегодня уместнее выбирать ИБП с выходными разъемами типа CEE 7/* — «евророзетками». Обратите внимание, чтобы количество розеток соответствовало количеству потребителей.

Некоторые специализированные ИБП, предназначенные для создания линий бесперебойного электропитания, оснащаются клеммами для удобства прямого подключения линейных проводов.

Удобно, если ИБП имеет какой-нибудь интерфейс, по которому он может «сообщить» работающему на ПК приложению о пропадании напряжения. Это позволит сохранить все открытые документы, записать на диск данные из буфера и корректно завершить работу компьютера в автоматическом режиме, даже если оператора поблизости нет. Особенно это важно для серверов: сбой сервера – вещь неприятная, но она может стать еще неприятнее, если «испортятся» хранящиеся на нём данные из-за некорректного завершения работы. ИБП с интерфейсом USB или RS-232 подключается интерфейсным кабелем непосредственно к защищаемому компьютеру, на котором должно быть запущено соответствующее ПО.

Совсем другое назначение имеют разъмы RJ-11/RJ-45 расположенные парой IN/OUT — это защита телефонных и компьютерных сетей от импульсных помех (часто возникающих, например, во время грозы). Входную (уличную) линию следует подключать к разъему IN, а к разъему OUT — локальную телефонную или компьютерную сеть, которая, таким образом, будет защищена от приходящих «извне» помех.

Функция «холодного старта» позволяет осуществить запуск подключенных к ИБП электроприборов при отсутствии питающего напряжения. Холодный старт позволяет использовать ИБП как автономный источник питания для маломощной нагрузки.

Время автономной работы зависит от емкости установленных аккумуляторов и суммарной мощности подключенных потребителей. Производителем обычно указывается продолжительность автономной работы при определенной мощности нагрузки. Но зачастую мощность нагрузки сильно отличается от приведенной производителем. В этом случае следует иметь в виду, что емкость аккумулятора сильно зависит от тока разряда. При быстрой разрядке (5-10 минут) аккумулятор выдает всего 20-30% от номинальной емкости.

Так, если производителем приводится время автономной нагрузки в 5 минут при нагрузке 200 Вт, то при вдесятеро меньшей нагрузке (20 Вт) время автономной работы будет не 50 минут, а около двух часов, потому что емкость при разряде такой продолжительности будет примерно вдвое больше. Максимальная (100%) емкость аккумуляторной батареи достигается при продолжительности разряда в 20 часов и более, это следует учитывать, если предполагается длительная работа оборудования от ИБП.

«Бесперебойники», рассчитанные на продолжительную автономную работу, часто имеют возможность подключения дополнительных батарей. Это позволяет набрать емкость, необходимую для поддержания работы потребителей в течение необходимого времени.

Имейте в виду, что аккумуляторная батарея имеет ограниченный ресурс и через некоторое время (0,5-5 лет в зависимости от качества батареи и частоты циклов заряда/разряда) она потребует замены. В этом случае возможность замены батарей будет совсем нелишней. Оборудование, которое должно работать непрерывно, следует защищать с помощью ИБП с возможностью горячей замены батарей — т.е., без отключения ИБП от сети.

Варианты выбора источников бесперебойного питания.

Для защиты от кратковременных падений напряжения маломощных потребителей (роутеров, модемов, точек доступа) предназначены ИБП с «евророзетками» мощностью до 400 ВА.

ИБП мощностью 500-1000 ВА сможет «поддержать на плаву» простой офисный компьютер в течение времени, достаточного для сохранения всех открытых документов.

ИБП с «холодным стартом» способен обеспечить автономное питание электроприборов в условиях полного отсутствия питающей сети.

Если вам важно стабильное электропитание на выходе «бесперебойника» по минимальной цене, выбирайте среди линейно-интерактивных ИБП.

ИБП с двойным преобразованием гарантируют высокое качество питающего напряжения и обеспечивают полное отсутствие переходных процессов при пропадании внешнего питания.

Использование ИБП совместно с электрогенератором: как и зачем это делать | ИБП | Блог

Аварийное отключение электроэнергии — нередкое событие. Сети перегружены, а подстанции не остывают даже по ночам. Для кого-то это романтика со свечами, а для других — критическая ситуация. Например, для медицинских учреждений, где любой скачок энергии может испортить оборудование и стать угрозой для жизни человека. Чтобы исключить возможные казусы, организации дублируют сеть с помощью электрогенераторов. Но для этого им приходится использовать источники бесперебойного питания. Какие и почему — разбираемся.

Обычный человек может кое-как существовать без электричества. Придется забыть о холодильнике, интернете и других прелестях современной жизни. Это неудобно и непривычно, но не вопрос жизни и смерти. Если без энергии останутся крупные организации, банки и магазины, то конец света начнется раньше срока. Достаточно на пару дней оставить супермаркет без электричества — и пиши пропало: большая часть продовольствия отправится на свалку, а жители ближайших районов останутся без свежих продуктов. Страшно представить, что будет, если без электричества останутся поликлиники и больницы с их сложной техникой, от которой зависят жизни пациентов.

Тогда счет идет не на дни или часы, даже не на минуты — всего несколько секунд без 220 В могут оказаться фатальными. Поэтому некоторые учреждения используют собственные подстанции или подводят дополнительные питающие линии с других направлений. Но не у всех есть возможность использовать «выделенку», поэтому приходится выходить из положения с помощью резервных систем. Например, использовать генератор.

Без него как без рук

Электрогенератор — это миниэлектростанция, которая работает на жидком топливе. В отличие от настоящих станций, которые вырабатывают электричество с помощью огромных турбин, гражданские трудяги используют для этого генераторы, похожие на автомобильные. Естественно, такая система не аккумулирует электричество, а выдает по факту. Поэтому для того, чтобы на выходе ДГУ появился устойчивый синус, необходимо дождаться выхода установки на рабочие обороты.

Время запуска зависит от многих факторов. На это влияет мощность катушек, а также тип двигателя, который приводит в движение систему генерации энергии. Например, домашние установки, выдающие до 10 кВт мощности, готовы к труду и обороне практически сразу после запуска. Зато промышленным генераторам мощностью от 100 кВт и выше требуется больше времени для старта. Такие станции могут разгоняться до рабочего состояния по 20-30 секунд, учитывая, что автоматика сама запускает двигатель при отсутствии сигнала с внешних линий.

Некоторые системы не умеют отслеживать напряжение в сети, поэтому их скорость реакции в экстренной ситуации будет снижена. Прибавим к этому время на заправку, назло заклинивший стартер — и 10-15 минут без электричества гарантированы. В некоторых ситуациях это некритично: «и пусть весь мир подождет». Но в большинстве случаев владельцы полагаются на станции и ожидают молниеносной реакции при нуле в розетках.

Чтобы заполнить промежуток между пропажей электричества и началом генерации собственной энергии, применяются источники бесперебойного питания.

ИБП плюс ДГУ

Современная техника достаточно подготовлена для работы в нестабильных условиях. Например, компьютерный блок питания способен функционировать в пределах 180-270 В. При этом конденсаторы блока питания накапливают достаточно энергии для того, чтобы компьютер не выключался при кратковременных скачках электричества. Но от полного отключения света конденсаторы не спасают. Поэтому для бесшовного перехода на питание от генератора приходится использовать специальные устройства.

Источники бесперебойного питания, APC или просто «бесперебойники» тоже являются генераторами электричества. Только в качестве топлива они используют не бензин или солярку, а аккумуляторы и накопленный в них заряд. Это их главное преимущество — при отключении электроэнергии ИБП просто переходит на работу от внутренней батареи. Время переключения составляет несколько миллисекунд. Этого достаточно, чтобы обеспечить непрерывную работу компьютера. Обычный офисный бесперебойник способен выдержать до 10–20 минут в режиме питания от аккумулятора. Поэтому каждый компьютер с ИБП «безболезненно» дожидается запуска генератора. То же самое происходит и с остальной техникой, чувствительной к перепадам напряжения: роутеры, модемы, серверы.

Запас прочности

Казалось бы, ток, протекающий через связку «компьютерный БП — бесперебойник — генератор», должен быть идеальным, но на деле все оказывается печально. Хотя бы потому, что непродуманная система питания будет все время напоминать о себе вечным «пик-пик» от бесперебойника.

Генератор выдает ток определенной частоты. Она может варьироваться в допустимых пределах, что регламентировано производителем и допускается большинством потребительских электроприборов. Только ИБП щепетильно относится к этому показателю и готов откликнуться даже на самые незаметные колебания своевременным переключением на батареи. В результате пользователь получает постоянно клацающий и пищащий ИБП при исправных 220 В в розетке, а позже — и нервный тик.

Чаще всего это происходит из-за недостаточной мощности генератора. В холостой нагрузке маломощные установки подают ток с завышенной частотой. Электрический чайник этого не замечает, зато ИБП считает частоту сети 55-56 Гц небезопасной для работы техники и автоматически переключается на работу от батарей. То же самое происходит при падении частоты ниже допустимого. По мнению бесперебойника, ток с частотой 49 Гц — это веская причина снова переключиться на аккумулятор.

Поэтому рекомендуется подбирать питание, исходя из максимальной мощности сети. Золотое правило — генератор должен быть в три раза мощнее потребителя. Необходимо найти суммарную мощность всей сети и умножить полученную цифру на три. Допустим, генератор должен обеспечить энергией пять офисных компьютеров по 200 Вт, две лампы освещения по 100 Вт и различную периферию с суммарным потреблением в 200 Вт. Итого — 1,4 кВт. Значит, в соответствии с золотым правилом, генератор должен выдавать как минимум 3-4 кВт.

Лайн или онлайн

Выбирая систему резервного питания, нужно учитывать не только суммарную мощность сети, но и тип потребителей. Сценарий с офисом — это примитивный вариант. Как правило, компьютерные БП хорошо справляются с колебаниями частоты и амплитуды тока, то же самое касается и остальной офисной электроники. Другое дело — техника, чувствительная к перепадам напряжения. Например, автоматические газовые котлы.

Они мгновенно реагируют на кратковременные изменения в сети и отключаются при малейшем скачке напряжения. Лучше не думать, к чему приведет отключение отопления зимой, когда все находятся на работе. Поэтому грамотные специалисты учитывают специфику настраиваемой сети и подбирают резервное питание индивидуально по группам: Off-line, Line-Interactive и On-line.

ИБП категории Off-line отличаются упрощенной схемой работы. Это распространенные бесперебойники, которые используются в паре с домашними или офисными компьютерами, принтерами, ноутбуками. Время переключения такого ИБП с сетевого напряжения на питание от аккумулятора составляет 10–20 мс. Этого достаточно, чтобы техника не успела отключиться во время перепада напряжения или прекращения подачи электроэнергии. ИБП типа Off-line не имеют встроенной защиты от помех, а также стабилизатора напряжения.

Устройства серии Line-Interactive отличаются наличием «ума» в конструкции ИБП. Они работают по тому же принципу, что и Off-line, но умеют стабилизировать и фильтровать напряжение. При нестабильном входящем токе такой бесперебойник будет частично гасить колебания тока, хотя от сильных скачков частоты он не защищает.

Продвинутый тип источников питания — On-line. Эти ИБП работают по принципу двойного преобразования. Для этого система преобразует входящий переменный ток в постоянный, фильтрует и стабилизирует его, а затем преобразует в переменный. После чего на выходе из бортовых розеток техника получает чистый синус. Это важно, если бесперебойник работает в паре с генератором, который не способен плавно регулировать напряжение. Вторая ключевая характеристика этих ИБП — нулевое время переключения. Устройства On-line переключаются между источниками питания мгновенно — то, что нужно котлам, процессорным системам управления, дата-центрам, серверам.

Нет генератора — нет проблем?

Резонно задать вопрос — зачем использовать сложную систему и дублировать генератор с помощью ИБП, если можно сразу организовать мощную систему бесперебойного питания на аккумуляторах? Ответ в вопросе — ключевое слово «мощную». Бензиновый генератор мощностью 3 кВт способен проработать на полном баке до 10 часов. При этом он будет работать и дольше, если позаботиться о дополнительных канистрах с топливом. Что случится с бесперебойником после исчерпания заряда аккумулятора? Он отключится и будет дожидаться электричества, чтобы восполнить запас энергии.

Конечно, можно построить ИБП размером с комнату: установить несколько мощных каскадов преобразователей, заполнить квадратные метры десятками аккумуляторов и наслаждаться непрерывной работой резервного питания в течение нескольких часов. Как правило, такие системы выдают ровный и пригодный для сложной техники ток. Но это дорого и почти всегда экономически невыгодно. Поэтому комнаты-аккумуляторы используют в больницах и там, где надежность преобладает над выгодой.

Для частных случаев генератор и ИБП — незаменимые товарищи. Тем более их работу можно автоматизировать и закольцевать: ИБП посылает сигнал на запуск генератора, заряжается, глушит двигатель. И так далее по кругу.

Простой инвертор из бесперебойника своими руками

Все мы знаем как неприятно, когда внезапно отключают свет. Это может случиться в любой момент — дома или на даче. Жителям сельской местности не позавидуешь вдвойне, тем более, если в такие моменты работает инкубатор или циркуляционный насос. Внезапное выключение света может привести к гибели будущего выводка или остановке насоса для отопления.

Есть отличное решение этой проблемы – нужно всего-навсего купить автомобильный инвертор с 12-на 220 в. Однако цены на них очень велики, не каждый сельский житель сможет позволить себе купить такую дорогую вещь.

Что же делать – где можно недорого приобрести источник бесперебойного питания для освещения дома, теплицы, дачи т. д.? Конечно же, попробовать сделать его своими руками! А интернет нам в этом поможет.

Оказывается, есть более простое и дешевое решение – нужно всего лишь навсего, переделать бесперебойник в инвертор.

Для этой цели нам понадобится  рабочий источник бесперебойного питания от компьютера, который можно купить буквально за копейки на «блошиных» рынках или через объявления местных газетах по продаже б/у компьютерной техники. Однако для наших задач бесперебойник не совсем подходит и требует небольшой переделки. Все, кто умеет работать с паяльником, без особого труда справятся с такой работой.

Переделав бесперебойник на инвертор, на выходе мы получим:

  • стабилизатор напряжения;
  • зарядное устройство;
  • и конечно инвертор.

После нашей переделки, если бесперебойник на 300 Вт, то на него можно нагрузить Вт 200. Конечно, чем мощней бесперебойник, тем больше можно увеличить на него нагрузку.

В некоторых бесперебойниках попадаются места, где можно дополнительно усилить мощность. Эти места называются транзисторными ключами. Стоит их допаять, как мощность бесперебойника увеличится.


Производители порой не допаивают такие транзисторы, чтобы удешевить изделие. Транзисторы нужно такого же номинала, как и установлены.

Так же следует увеличить сечение проводов от разъёма платы до АКБ на крокодилы.


От трансформатора вторичной обмотки до клем платы,


нужно добавить в параллель ещё по одному проводу для увеличения сечения.

Трансформатор пришлось немного расковырять, чтобы добраться до выхода вторичной обмотки. Этих проводов выходит три штуки.


Чтобы бесперебойник не пищал каждую минуту, мы должны выпаять  круглую пищалку.



Далее в корпусе я коронкой по гипсу или по дереву высверлил отверстие для вентилятора и расположил его так, чтобы он дул на ключи транзисторов и радиаторов.




На задней стенке удалил ненужные разъёмы и оставил отверстие от них для выхода воздуха.



От этих клем находим два провода питания 220 вольт – выход с платы после преобразователя и эти провода выводим наружу, закрепляем свою розетку.

Наш инвертор из бесперебойника почти готов. Для контроля разряда батареи автомобильного аккумулятора можно встроить цифровой  вольтметр. Я на всякий случай ещё подключил термодатчик для контроля температуры на транзисторных ключах. Термопару от мультиметра закрепил на радиаторе транзистора полевика.


Немаловажный момент: инвертор из бесперебойника должен иметь запуск холодного включения – это  функция, когда он может включаться без внешнего питания от бытовой розетки 220 вольт. В некоторых моделях кнопка включения холодного пуска имеет двойное нажатие с разным интервалом времени.


Вот и все переделки. Такой инвертор можно брать с собой в поездку – на пикник, рыбалку, дома – через него можно подключать лампы, ноутбук, заряжать телефоны, фонарики, на даче и в сельской местности – подключать инкубатор, освещение теплицы и т. д., но не более 70% мощности от нашего изделия.

Для освещения лучше использовать диодные лампы, они мало тянут и ярко горят. Так же я подключал паяльник на 80 Вт, даже телевизор работает без проблем.

Автор: Алекс Олейник

Хотите иметь всегда под рукой удобный лунный календарь, в котором указаны благоприятные и неблагоприятные даты для посадки и пересадки комнатных цветов, полива и удобрения растений, обработки от вредителей? Представляем вашему вниманию приложение Лунный календарь комнатных растений, которое можно совершенно бесплатно СКАЧАТЬ в Play market по ССЫЛКЕ.

Лунный календарь по уходу за комнатными растениями содержит точное время Новолуний, Полнолуний, начала лунных дней и вхождения Луны в знаки зодиака. Указаны благоприятные и неблагоприятные даты для посадки и пересадки комнатных цветов, полива и удобрения растений, обработки от вредителей.

Как выбрать источник бесперебойного питания (ИБП)

Выбор источника бесперебойного питания (ИБП или UPS) для компьютера, производители, типы ИБП, мощность, технологии защиты и другие параметры.

Источник бесперебойного питания (ИБП) или на английском языке UPS (Uninterruptible Power Supply) является важной частью любого современного компьютера.

Но нужен ли ИБП именно вам, как он работает, какие производители являются лучшими и почему, какими параметрами должен обладать ИБП в зависимости от качества электропитания и компьютера?

Содержание

Содержание

1.

Как устроен ИБП

ИБП представляет собой сравнительно небольшой корпус, в котором находится электросхема и мощный аккумулятор.

Спереди обычно расположена кнопка включения и индикаторы.

А сзади специальные разъемы для подключения системного блока, монитора и других устройств компьютера, которые требуют специальных шнуров.

Часто есть разъемы с питанием от батареи и отдельно разъемы с защитой от скачков электричества, к которым можно подключать такие мощные устройства как лазерный принтер.

Также есть ИБП с разъемами под евро вилку привычного для ИБП формата и так называемые пауки.

Это удобно, не требует специальных шнуров и позволяет подключить для защиты такие устройства как колонки и роутер.

2. Как работает ИБП

Задача ИБП – обеспечить бесперебойное питание компьютера. В случае внезапного отключения электричества, он моментально переключается на питание компьютера от встроенного аккумулятора, преобразуя его постоянное напряжение 12 В в переменное 220 В.

При переключение на питание от аккумулятора ИБП обычно начинает пищать, оповещая пользователя о необходимости завершить работу ПК. Так как мощность аккумулятора довольно ограничена, ИБП может поддерживать работу компьютера 5-30 (чаще 10-15) минут.

Это позволяет пользователю сохранить все открытые файлы и корректно завершить работу ПК. На постоянную долговременную работу компьютера ИБП не рассчитан, а каждый разряд аккумулятора снижает его срок службы.

Кроме этого, ИБП защищает компьютер и периферийные устройства (в первую очередь монитор) от скачков напряжения, которые могут вывести их из строя.

Есть также ИБП с функцией стабилизатора, которые могут повышать и понижать напряжение питания в случае, если оно выходит за допустимые диапазоны.

3. Нужен ли ИБП

Многие пользователи задаются вопросом, нужен ли им ИБП, ведь это дополнительные затраты, при том что он никак не влияет на производительность ПК и другие его эксплуатационные параметры. Вопрос вполне резонный и ответ на него может быть разный.

Когда ИБП не нужен:

  • компьютер старый или самый дешевый
  • напряжение стабильное и пропадает редко
  • у вас есть резервная копия всех ценных файлов
  • вас не смущает потеря несохраненных файлов

Когда ИБП нужен:

  • компьютер представляет достаточную ценность
  • напряжение в сети скачет или часто пропадает
  • у вас нет резервной копии ценных файлов
  • потеря несохраненных файлов для вас критична

В любом случае отказ от приобретения ИБП оправдан только при сильно ограниченных финансовых возможностях. Так как он не только убережет ваши файлы, но не даст произойти сбою системы и выйти из строя компьютеру.

Если для вас компьютер или данные представляют какую-то ценность, то рекомендую приобрести ИБП, так как восстановление может обойтись дороже, не говоря уже о потери времени и нервов.

4. Лучшие производители ИБП

Производителем ИБП №1 в мире является компания APC (American Power Conversion), которую некоторое время назад поглотила французская энергетическая компания Schneider Electric. Именно ИБП от APC используют крупные компании и предприятия по всему миру, так как они являются самыми надежными.

Да, стоят они в 1.5-2 раза дороже чем ИБП дешевых китайских брендов типа Mustek, Ippon, CyberPower. Но APC сделаны значительно качественнее, внутри установлены мощные электрические компоненты, способные обеспечить надежную защиту вашему ПК.

В дешевых китайских ИБП используется соответствующая элементная база и внутри они больше похожи на радиоприемник, чем на серьезное силовое устройство.

Такой ИБП не только не сможет защитить ваш компьютер в критичный момент, но может ни с того ни с сего сгореть сам, утянув на тот свет ваш системный блок или монитор. Не стоит приобретать такие ИБП, так как силовое оборудование должно быть мощным, надежным и не может стоить так дешево.

Конечно, есть еще и другие более-менее надежные ИБП такие как INELT, Stark, отечественные Бастион и Энергия. Но стоят они практически также как APC, при этом имея ограниченный модельный ряд и не всегда удачную конфигурацию разъемов.

Если вы хотите иметь действительно надежный и практичный ИБП, который защитит ваш ПК, а не просто для самоуспокоения, то приобретайте APC.

Однако, стоит отметить, что после перехода компании APC под крыло французов, качество бюджетных моделей снизилось, что отмечают многие пользователи. Корпус стали делать из дешевого пластика с едким запахом, а сами ИБП стали чаще выходить из строя. Поэтому лучше брать либо старые проверенные модели из серии Back-UPS BK (в корпусе из белого пластика), либо уже что-то подороже из серии Back-UPS Pro (всесторонняя защита) или Smart-UPS (самые качественные и надежные). В принципе еще неплохие и удобные Back-UPS BE (паук с евро розетками), они подходят для не очень мощных ПК. Больше всего нареканий на современные серии BX и BC, но и они лучше дешевого китайского хлама.

Еще из довольно качественных БП рекомендую EATON и Legrand, они лучше самых дешевых APC и стоят лишь немного дороже. Есть еще отличные General Electric на уровне наиболее качественных APC, но стоят не дешево. В качестве наиболее бюджетного вариант могу посоветовать только Powercom, но не самые дешевые RPT, а как минимум из серии BNT, PTM или SPD (пауки), еще лучше IMP/IMD или KIN. В общем по возможности, в любом случае вы не прогадаете и искать что-то дешевле от других брендов смысла нет.

5. Типы ИБП

ИБП бывают нескольких типов:

  • резервные (offline, standby, back-ups)
  • линейно-интерактивные (line-interactive)
  • с двойным преобразованием (online, непрерывные)

Резервные ИБП – самые простые и недорогие, они переключаются на работу от батареи не только при полном обесточивании, но и при пониженном или повышенном напряжении в розетке. Если с напряжением у вас все в порядке, то этого обычно достаточно.

Но если оно часто скачет (как в частном секторе), то стоит присмотреться к другому типу ИБП, так как постоянное переключение на питание от батареи заставит вас слушать вечный неприятный писк от ИБП, часто выключать ПК, а также убивает аккумулятор.

Линейно-интерактивные ИБП – помимо аккумулятора, имеют встроенный стабилизатор напряжения, который часто является 3-ступенчатым AVR (автоматическим регулятором напряжения) и стоят несколько дороже.

Такие ИБП при падении напряжения ниже 190 В или повышения выше 250 В выравнивают его до уровня около 220 В на выходе.

При этом не используется аккумулятор, что позволяет спокойно продолжать работу в течение продолжительного времени. Линейно-интерактивные ИБП различаются нижним (140-180 В) и верхним (260-300 В) порогом стабилизации.

Таким образом, если напряжение в розетке падает или наоборот повышается, выходя за допустимые нормы, компьютер на выходе все-равно получит стабильное напряжение близкое к 220 В без использования батареи. Но обращайте особое внимание на нижний и верхний пороги стабилизации.

Нижний порог может быть вполне достаточные 160 В, а может и 180 В, что может быть критично для вашего района. Чем ниже это значение, тем лучше, так как за его пределами происходит переключение на аккумулятор. Аналогично и с максимальным порогом, так как в некоторых местах напряжение прыгает до 280 В.

ИБП с двойным преобразованием – дорогие высококачественные бесперебойники со сложным стабилизатором напряжения и частоты, обеспечивающие стабильные параметры напряжения на выходе и отсутствие задержки при переключении на аккумулятор. Используются в корпоративном секторе для питания серверов, критически важных рабочих станций и сетевого оборудования.

Если напряжение в розетке у вас стабильное, то в принципе хватит самого недорогого резервного ИБП. Для отдаленного района города или частного сектора однозначно лучше брать линейно-интерактивный ИБП, которые я рекомендую в любом случае, так как они уже не на много дороже.

6. Мощность ИБП

Выходная мощность ИБП часто указывается в вольт-амперах (ВА) и отражается в маркировке. При этом мощность компьютера (включая монитор) в ваттах (Вт), на которую рассчитан ИБП, значительно меньше, что также указывается в параметрах конкретной модели.

Значения выходной мощности ИБП для персональных компьютеров колеблются в пределах 400-1500 ВА. Рассчитать необходимую мощность ИБП вы можете с помощью программы «Power Supply Calculator».

На первой вкладке вводятся параметры системного блока и рассчитывается необходимая мощность блока питания.

На второй вкладке, добавив параметры монитора, можно рассчитать рекомендуемую мощность ИБП.

Округлив полную выходную мощность (ВА) до ближайшего целого значения, мы и получим рекомендуемую мощность ИБП, которая в данном случае будет 800 ВА.

Скачать программу «Power Supply Calculator» вы можете в разделе «Ссылки».

7. Время работы ИБП

В зависимости от модели ИБП и текущего энергопотребления компьютера время работы от аккумулятора может существенно отличаться.

В реальности, если мощность ИБП подобрана правильно, то он может выдержать около 5 минут при высокой нагрузке (на ПК запущена игра или рендеринг видео) и порядка 15 минут при обычной офисной работе.

Если мощности ИБП будет недостаточно, то он может не выдержать отключения напряжения, компьютер внезапно выключится и что-то может выйти из строя.

Учтите также, что со временем аккумулятор подсядет и ИБП будет держать раза в два меньше по времени.

Подбирайте ИБП так, чтобы изначально был некоторый запас по мощности и времени работы от аккумулятора.

8. Форма выходного напряжения ИБП

Форма выходного напряжения ИБП может быть:

  • ступенчатая синусоида
  • аппроксимированная синусоида
  • чистая синусоида

Графически это можно представить в следующим виде.

При переключении на питание от аккумулятора происходит преобразование постоянного напряжения 12 В в переменное 220 В с помощью внутреннего инвертера ИБП.

В большинстве ИБП форма выходного напряжения получается отличной от классической синусоиды, которая приходит к нам из розетки, принимая ступенчатую или аппроксимированную форму.

Когда появились первые блоки питания с модулем активной коррекции мощности (APFC), такая упрощенная форма напряжения проводила к тому, что компьютер просто выключался. Но эта проблема в блоках питания давно решена и может проявиться только с совсем древними БП.

ИБП, способные выдавать чистую синусоиду, стоят в разы дороже обычных и не требуются для простых компьютеров. Они используются для специализированного оборудования, которое не может работать с упрощенными формами напряжения.

Приобретайте ИБП с напряжением в форме аппроксимированной или ступенчатой синусоиды, это не имеет большого значения.

9. Управляемые ИБП

Управляемые ИБП дополнительно подключаются к компьютеру с помощью кабеля USB и могут посылать сигнал на отключение ПК при низком заряде батареи. Это полезно в случае если вы часто уходите, оставляя компьютер включенным или ставите закачки на ночь.

В случае отключения электричества, в то время как вас не будет на месте, ИБП будет удерживать питание пока заряд аккумулятора не приблизится к критическому уровню, а затем отправит компьютеру сигнал о выключении.

Компьютер, получив сигнал, корректно закроет все программы, завершит работу операционной системы и выключится. Иногда для этой функциональности может потребоваться установить специальный драйвер от производителя ИБП, но в целом такая возможность уже встроена в Windows и может даже драйвер устанавливать не придется.

Это интересная и полезная функция, но за все нужно платить и управляемые ИБП стоят дороже своих неуправляемых аналогов, требующих обязательного присутствия пользователя для корректного отключения ПК.

Кроме этого, дополнительное программное обеспечение может информировать пользователя о состояние батареи, позволять управлять ИБП по сети, но большинству пользователей это не нужно.

Если вы будете оставлять компьютер включенным без присмотра на длительное время, то лучше не экономить и взять управляемый ИБП, чтобы не допустить сбоев в работе ПК.

10. Холодный старт ИБП

Функция холодного старта заявлена для большинства ИБП. Это значит, что вы можете включить компьютер в условиях отсутствия напряжения в розетке.

В действительности это не совсем штатный режим работы ИБП и может привести к выходу из стоя как самого ИБП, так и компьютера. Не стоит просто так экспериментировать с этой возможностью.

Для функции холодного старта требуется, чтобы ИБП был качественный, с запасом мощности и хорошим аккумулятором. Во время старта компьютера происходит большой скачок тока и монитор уже лучше включать после загрузки ПК.

Рекомендуется использовать функцию холодного старта только в случае крайней необходимости, если вам срочно нужно достать из компьютера какой-то файл для работы.

11. Дополнительная защита ИБП

Любой ИБП поддерживает штатный набор защиты:

  • защита от перегрузки
  • защита от высоковольтных импульсов
  • защита от короткого замыкания
  • фильтрация помех
  • предохранитель питания

Желательно, чтобы предохранитель питания был автоматический в виде кнопки. Тогда, в случае чего вам не придется искать ему замену или нести ИБП в ремонт, достаточно будет нажать кнопку и работа ИБП восстановится.

Кроме этого, в ИБП могут быть разъемы RJ45 для защиты от пробоев через кабель интернета и RJ11 для защиты телефонной линии, включая DSL-модем.

Да, есть отдельные устройства и сетевые фильтры с подобной защитой, но в качественном ИБП она лучше.

Приобретайте ИБП с автоматическим предохранителем, а для частного дома с защитой линии RJ45 или RJ11 (в зависимости от типа подключения к интернету).

12. Поглощаемая энергия импульса

Одним из основных параметров защиты ИБП является поглощаемая энергия импульса, которая измеряется в джоулях (Дж) и больше важна для жителей частного сектора. Значения поглощаемой энергии импульса находятся в пределах 150-500 Дж.

Чем выше это значения, тем больше вероятность, что ИБП защитит ваш компьютер при попадании молнии в электросеть или замыкания в распределительном трансформаторе.

Если вы живете в частном доме, то выбирайте ИБП с более высокой поглощаемой энергией импульса.

13.

Комплект поставки ИБП

Часто в комплект поставки ИБП входит только кабель для подключения в розетку самого ИБП. Для ИБП с нестандартными разъемами, уточняйте комплект поставки у продавца.

Учтите, что кабелей для подключения системного блока и монитора в комплекте может не быть и их придется приобрести отдельно.

14. Замена аккумулятора ИБП

Срок службы аккумулятора ИБП зависит от его качества и количества циклов заряд-разряд, т.е. от того как часто ИБП будет переключаться на работу от аккумулятора и как быстро при этом вы будете выключать ПК. В качественном ИБП срок службы аккумулятора составляет 3-5 лет, в зависимости от условий эксплуатации.

Часто в дешевых китайских ИБП для замены аккумулятора требуется разборка корпуса, что порой не так просто и можно что-то сломать.

Лучше выбирайте ИБП, где для замены аккумулятора предусмотрен открывающийся отсек, чтобы для его замены не нужно было разбирать весь ИБП или нести его в сервис.

Большинство ИБП имеют индикатор, свидетельствующий о необходимости замены аккумулятора. Но он начинает светиться обычно уже когда аккумулятор полностью сдох и не может эксплуатироваться. Если дожидаться этого момента, то очередное отключение электричества, через 4-5 лет эксплуатации ИБП может привести к выходу из строя как самого ИБП, так и компьютера.

Рекомендую менять аккумулятор ИБП по графику раз в 4 года, при не очень агрессивном сценарии его использования.

15. Лучшие аккумуляторы для ИБП

Лучшие аккумуляторы производят Yuasa и CSB, которые используются в качественных ИБП от APC. Эти аккумуляторы стоят больше чем самые дешевые китайские поделки, но и служат они также значительно дольше. Кроме того, от некачественных аккумуляторов ИБП выходят из строя.

Подобрать аккумулятор для ИБП довольно просто. Достаточно изъять установленный, посмотреть на сколько он ампер-часов (Ач) и замерить размеры линейкой. Также при замене вы можете подобрать аккумулятор повышенной емкости (например, 9 Ач вместо 7 Ач) при условии, что он такого же размера.

Приобретайте для своего ИБП только качественные аккумуляторы от Yuasa и CSB. Если есть возможность, берите модель повышенной емкости.

16. Заключение

Не стоит пренебрегать таким важным устройством как ИБП, которое убережет не только ваши файлы и избавит от головной боли с восстановлением системы, но и продлит жизнь вашему компьютеру.

Но ИБП обязательно должен быть качественным, так как иначе вы рискуете не только выбросить деньги на ветер, но еще и угробить компьютер, вместо того чтобы защитить его от нежелательных воздействий наших ненадежных электросетей и информационных коммуникаций.

17. Ссылки

По ссылке ниже вы можете скачать программу для расчета мощности блока питания и ИБП (требуется Framework 3.5 или выше).

Также предлагаем вам обзор очень интересного источника бесперебойного питания APC Back-UPS Pro 900.

ИБП Powercom Imperial IMP-1025AP
ИБП Powercom Imperial IMD-525AP
ИБП Powercom SPD-650U

Как работает источник бесперебойного питания

Источник бесперебойного питания (ИБП или UPS) представляет собой устройство, которое позволяет компьютеру автономно работать за счет поддержания постоянного напряжения в течение некоторого времени после отключения электропитания или скачка напряжения в сети. Использование ИБП даст возможность сохранить данные. Кроме того, запас времени нужен, чтобы правильно выключить компьютер и избежать его поломки.

Источник бесперебойного питания работает от собственного аккумулятора – батареи, вырабатывающей напряжение 220 вольт. Именно на такое напряжение рассчитаны современные компьютеры и бытовые приборы. Не стоит экономить на таком устройстве, как UPS. Обеспечение надежной защиты вашего компьютера позволит избежать проблем при скачках напряжения. Гораздо лучше купить источник бесперебойного питания, чем потом покупать новую бытовую технику за гораздо большие деньги.

Как обеспечить бесперебойное питание для персональных компьютеров

Если вы приобретаете бесперебойник, то предусмотрите несколько входов для электрических штепселей. К ИБП имеет смысл подключить не только процессор, но все остальные комплектующие персонального компьютера (монитор, принтер). Данная система подключения обеспечит надежную и бесперебойную работу всех комплектующих.

Для автономной работы персонального компьютера выделены такие виды UPS:

  • наружные
  • вмонтированные в устройство

Вмонтированные UPS можно встретить в любом мобильном девайсе – от смартфона до ноутбука. Встроенные в устройство UPS предполагают автономную бесперебойную защиту оборудования при скачках напряжения за счет переключения нагрузок. Если для работы вы постоянно используете различные гаджеты, то вам не нужно искать дополнительные устройства обеспечения бесперебойного питания. Встроенные системы позволят вам обеспечить надежную защиту ваших устройств.

Типы источников бесперебойного питания

По принятому стандарту IES (Международной электротехнической комиссии) все UPSподразделяются на 3 класса:

  • line-interactive
  • passive standby
  • double conversion

Устройства для обеспечения бесперебойного питания с двойным преобразованием или UPSdoubleconversion

Для обеспечения работы серверных станций и сетевого серверного оборудования используются более мощные источники бесперебойного питания. В основу их работы положено двойное преобразование сетевого напряжения. Инверторное преобразование здесь также идет в виде синусоидального напряжения. Независимо от разницы частот, ИБП с двойным преобразованием не пропускает помехи и не возвращает выбросы обратно через сетевой фильтр. Нагрузка питается напрямую через электросеть. Для этого в работу подключена специальная обходная линия байпас. Это дает существенный плюс при автономной работе, так как поддержание напряжения остается на нужном уровне даже при выходе из строя инвертора.

Линейно-интерактивные источники питания или line-interactive

ИБП данного типа выполняют стабилизацию напряжения аналогично passivestandby. В основу работы линейно-интерактивного UPS в данном случае положен трансформатор со ступенчатым стабилизатором.

Наиболее часто встречающаяся проблема электросетей в России – скачки напряжения. Устройство Line-interactiveUPS обеспечивает нормальное питание в данной ситуации, не переходя в режим автономной работы. Существенным недостатком линейно-интерактивного UPS считается малое время перехода с обычного на аккумуляторное питание (около четырех мс)

Преимущество Line-interactiveUPS состоит в довольно низкой стоимости и удобстве использования для защиты компьютеров.

Устройства line-interactiveUPS с аппроксимированной синусоидой приобретают для персональных компьютеров, где в качестве источников питания используются импульсы. Данный вид ИБП наиболее распространен.

Устройства с синусоидальным напряжением используется для более мощных электрических приборов.

Сколько работает ИБП в автономном режиме

При выборе бесперебойника важным аспектом является время автономной работы. Идеальным считается время около пяти минут. Обычному пользователю вполне хватит этого времени для того, чтобы сохранить документы и выключить компьютер.

Существуют UPS-устройства, которые способны поддерживать время работы до двадцати минут. Такие приборы уместно использовать для офисной работы или локальной сети компьютеров.

Сколько будет автономно работать тот или иной ИБП, будет зависеть от уровня емкости батареи. Эти данные легко можно найти в паспорте UPS.  Там же указана мощность ИБП. Более или равно 1 КВ – время работы составит около пяти минут. Выбирая нужную мощность, вы сможете обеспечить себя необходимым количеством времени для завершения работы.

Одним из решений для увеличения времени работы аккумулятора UPS является установка новой автономной батареи ли аккумулятора. Этот вариант довольно не безопасен, так как вы можете попросту вывести из строя родную батарею ИБП. Но если ваш UPS имеет для дополнительных устройств специальные слоты, то этот метод сработает с гарантией на 100%. Но при подключении обязательно посмотрите, какова схема питания вашего системного блока.

Как выбрать источник бесперебойного питания

Источник бесперебойного питания устанавливается:

  • на одно рабочее место
  • для офиса
  • для серверной станции

При выборе источника бесперебойного питания (ИБП) вам необходимо учитывать, сколько времени вам необходимо для корректного отключения вашего персонального компьютера. Если вы предполагаете установить UPS только на одно рабочее место, то отдайте предпочтение линейно-интерактивным источникам питания. В данной ситуации вы будете обеспечены достаточным временем для завершения работы и убережете свой компьютер от возникновения поломок.

Если вы выбираете бесперебойный источник питания для обеспечения постоянного напряжения в офисе или для серверной станции, отдайте предпочтение ИБП doubleconversion. Данные источники питания смогут обеспечить довольно длительное время автономной работы. Даже при выходе из строя инвертора, такой ИБП будет продолжать работать и даст возможность не потерять важные данные.

При выборе бесперебойного источника питания внимательно изучайте паспорт устройства, выбирайте нужный уровень мощности в зависимости от того, сколько нужно времени для автономной работы. Не пытайтесь установить дополнительные аккумуляторные батареи, если UPS не предназначен для этого.

При выборе UPS лучше всего положиться на мнение специалистов, услуги которых можно заказать легко и быстро на сайте youdo. com. Заказ можно оформить оперативно, а услуги исполнителей стоят недорого.

Источники бесперебойного питания (ИБП): часто задаваемые вопросы

ИБП, совместимый с генератором

Если у вас есть свободное место, объединение генератора с ИБП гарантирует, что ваша система резервного питания выдержит все мыслимые перебои в работе. Когда ИБП и генератор устанавливаются вместе, роль ИБП заключается в поддержании мощности в течение от одной до пяти минут, т.е. столько времени требуется генератору для запуска.

Не все ИБП хорошо сочетаются с генератором. Ознакомьтесь с шестью соображениями по достижению гармонии между генератором и ИБП, чтобы узнать больше о выборе ИБП для вашего генератора.

Литий-ионный аккумулятор ИБП

Свинцово-кислотные батареи с клапанным регулированием (VRLA) уже давно являются отраслевым стандартом для батарей ИБП. Eaton теперь предлагает литий-ионные батареи в качестве альтернативы. Литий-ионные батареи имеют более длительный срок службы, меньшую занимаемую площадь и более быстрое время перезарядки по сравнению с батареями VRLA. ИБП с литиево-ионной батареей в течение срока службы вашего ИБП значительно сэкономит на эксплуатационных расходах.

Узнайте больше о предложениях Eaton литий-ионных аккумуляторов.

ИБП с чистой синусоидой

Не вся мощность переменного тока (AC) создается одинаково, и любой, кто использует высокочувствительное медицинское или сетевое оборудование, знает это. Когда ИБП работает от резервной батареи, вырабатываемый им электрический ток имеет формы волны, которые являются либо чистыми синусоидальными волнами, либо модифицированными синусоидальными волнами. Большая часть ИТ-оборудования может — и работает — бесперебойно на модифицированном синусоидальном токе. Для более чувствительного оборудования, такого как медицинские аппараты для визуализации, телекоммуникационные системы и критически важные серверы, ИБП с синусоидальной волной стоит вложенных средств, чтобы избежать повреждений и снижения эффективности в течение всего срока службы оборудования.

Масштабируемый модульный ИБП

Модульные ИБП

обеспечивают гибкость для расширения вашего ИБП по мере роста ваших потребностей в электроэнергии. В отличие от обычных ИБП, которые требуют от вас покупки дополнительных ИБП или более крупных моделей заранее, модульные системы ИБП позволяют платить по мере роста, поэтому ваша система защиты электропитания никогда не препятствует вашему росту.

ИБП с возможностью подключения к сети

Если у вас есть децентрализованная архитектура защиты электропитания, вы знаете, как важно иметь ИБП с возможностями сетевого мониторинга и управления.Удаленный контроль всех ваших ИБП — это не только удобство. Это позволяет быстро решать проблемы, не тратя время на поездки с сайта на сайт.

Платы сетевого подключения

Eaton предназначены для использования в качестве дополнения к любому ИБП Eaton с возможностью подключения к сети. Добавление карты связи позволяет контролировать ИБП через веб-интерфейс или подключенное программное обеспечение.

Гигабитная сетевая карта

Eaton имеет расширенные функции кибербезопасности, включая более надежное шифрование, настраиваемую политику паролей и использование подписанных сертификатов CA и PKI в соответствии с UL 2900-2-2.

ИБП, соответствующий TAA

Для правительственных приложений, требующих продукции американского производства, Eaton предлагает линейку ИБП, соответствующих требованиям TAA. Однофазные и трехфазные ИБП, соответствующие стандарту TAA, доступны в широком диапазоне номинальных мощностей.

Источник бесперебойного питания: как выбрать подходящий

Источник бесперебойного питания (ИБП) предлагает простое решение: это аккумулятор в коробке с емкостью, достаточной для работы устройств, подключенных к его розеткам переменного тока, в течение нескольких минут или часов, в зависимости от ваших потребностей и набора оборудования.Это может позволить вам поддерживать работу интернет-службы во время длительного отключения электроэнергии, дать вам пять минут, необходимых для вашего настольного компьютера с жестким диском, чтобы выполнить автоматическое выключение и избежать потери работы (или, в худшем случае, запустить программное обеспечение для восстановления диска) .

С точки зрения развлечения, это могло бы дать вам достаточно времени, чтобы сохранить вашу игру после отключения электроэнергии или, что еще более важно, уведомить других в командной многопользовательской игре о том, что вам необходимо выйти, чтобы вы не оценили штраф за досрочное прекращение игры.

ИБП также выполняет функции устройства защиты от перенапряжения и помогает вашему оборудованию и увеличивает время безотказной работы, компенсируя временные провалы напряжения и другие капризы электрических сетей, некоторые из которых могут повредить блоки питания компьютера. Стоимость ИБП для большинства систем составляет от 80 до 200 долларов, а значит, вы можете не беспокоиться о них в сочетании с дополнительным временем безотказной работы и меньшими потерями.

ИБП не новые. Они датируются десятилетиями. Но цена никогда не была ниже, и изобилие возможностей никогда не было больше.В этом введении я помогу вам понять, что может предложить ИБП, разобраться в ваших потребностях и дать предварительные рекомендации по покупке. Позже в этом году TechHive предложит обзоры моделей ИБП, подходящих для дома и небольших офисов, из которых вы сможете сделать осознанный выбор.

Обновлено 24 декабря 2020 г. , чтобы добавить наш обзор резервного ИБП CyberPower SL700U. Это прекрасный резервный источник питания для домашнего сетевого оборудования, но он производит смоделированную или ступенчатую синусоидальную волну, которая может вызвать проблемы с компьютерами, оснащенными активной коррекцией коэффициента мощности (PFC).Как вы помните, мы критиковали источник бесперебойного питания Tripp Lite AVR900U по той же причине. Какая разница? Продукт Tripp Lite дороже, поскольку он также является линейно-интерактивным ИБП, что позволяет быстрее переключать питание и стабилизировать его. Эти функции хороши, когда вы хотите обеспечить резервное питание для ПК, но они просто не добавляют большой ценности ИБП, который будет использоваться исключительно для домашнего сетевого оборудования.

Ключевое слово — бесперебойность работы.

ИБП возник в эпоху, когда электроника была хрупкой, а приводы легко выбрасывались из строя.Они были разработаны для обеспечения непрерывного — или «бесперебойного» питания для предотвращения множества проблем. Впервые они были обнаружены в серверных стойках и использовались с сетевым оборудованием, пока цена и формат не упали, чтобы их можно было использовать с оборудованием для дома и небольшого офиса.

Amazon

Этот недорогой резервный ИБП AmazonBasics (80 долларов США) имеет 12 розеток с защитой от перенапряжения, но только шесть из них также подключены к внутренней батарее для резервного питания.

Любое ваше устройство, которое внезапно отключило питание и , имело жесткий диск внутри, могло закончиться повреждением каталога или даже физическим повреждением из-за того, что головка диска врезалась в другую часть механизма.Другое оборудование, которое загружало свою прошивку с микросхем и работало с использованием энергозависимой памяти, также могло потерять ценные кеши информации и потребовать некоторое время для ее повторной сборки.

Упоминается в статье
ИБП Cyberpower CP800AVR Жесткие диски

эволюционировали, чтобы лучше управлять сбоями питания (и ускорением в ноутбуках), и все портативные устройства и большинство новых компьютеров были переведены на твердотельные накопители (SSD) без движения, которые не имеют внутренних шпинделей и головок чтения / записи. Встроенные устройства — от модемов и маршрутизаторов до интеллектуальных устройств и цифровых видеорегистраторов — стали более устойчивыми и быстрее загружаются.Большинство продаваемых сегодня устройств имеют SSD, флэш-память или карты.

Это все еще возможно, если ваш настольный компьютер без батареи внезапно теряет питание, что он может остаться в состоянии, которое приводит к повреждению документа, теряет последнее состояние электронной таблицы или происходит в такой неподходящий момент, вы должны восстановить свой диск или переустановить Операционная система. Избегание этих возможностей, особенно если вы регулярно сталкиваетесь с небольшими проблемами с питанием дома, может сэкономить вам как минимум время на восстановление потерянной работы и, возможно, стоимость программного обеспечения для восстановления диска, даже если ваше оборудование остается нетронутым.

Более частая проблема может возникнуть из-за сетевого оборудования, которое требует умеренного питания. Потеря питания означает потерю доступа к Интернету, даже если ваша кабельная, DSL или оптоволоконная линия остается под напряжением или активна от физического объекта интернет-провайдера или от точки подключения по соседству, а не от трансформатора в вашем здании или блоке. ИБП может поддерживать вашу сеть в рабочем состоянии, пока энергокомпания восстанавливает энергию, даже если на это уходит часы.

При отключении электроэнергии включается аккумулятор ИБП.Он доставляет ожидаемые суммы на все подключенные устройства, пока не разрядится батарея. Современный ИБП также может сигнализировать компьютеру о ряде факторов, включая оставшееся время или инициировать выключение с помощью встроенного программного обеспечения (как с Energy Saver в macOS) или установленного программного обеспечения.

CyberPower

В случае отключения электроэнергии программное обеспечение CyberPower корректно завершит работу компьютера, пока он работает от батареи от ИБП CP800AVR.

Одним из ключевых отличий ИБП, предназначенных для дома и отдельных устройств в офисе, является емкость аккумулятора.Вы можете купить блоки с батареями самых разных размеров, и чем больше емкость батареи, тем дольше вы получите время работы или большее количество оборудования, которое вы сможете поддерживать с помощью одного ИБП. В некоторых случаях может иметь смысл приобрести два или более ИБП, чтобы покрыть все необходимое оборудование, которое у вас есть, и каждый соответствует нужной мощности.

Упоминается в статье
Резервный ИБП AmazonBasics 800 ВА 450 Вт Устройство защиты от перенапряжения Резервное питание от батареи

Батарейки необходимо заменить, хотя это может быть сделано через очень долгий период времени.ИБП обычно имеет свет или будет использовать звук, чтобы указать на батарею, которую необходимо заменить, и это может указывать с помощью программного обеспечения, запущенного на компьютере, к которому он подключен.

Обладая большой мощностью, обеспечивает отличное преобразование мощности.

ИБП для потребительских целей и малого бизнеса выпускаются в версиях для режима ожидания и линейно-интерактивного режима. В резервных модулях аккумулятор остается готовым к автоматическому использованию по требованию, но в остальном он находится в режиме ожидания, как указывает его название. Линейно-интерактивная версия подает питание через инвертор от стены к подключенным устройствам, а также заряжает аккумулятор.Он может регулировать мощность, сглаживать максимумы и минимумы и переключаться на батарею в течение нескольких миллисекунд. (Другие варианты намного дороже или предназначены для критически важных систем и более высокого энергопотребления.)

Несколько лет назад разница в цене была достаточно высокой, и вам приходилось действительно балансировать потребность в определенных функциях с ценой. Теперь вы можете выбрать ИБП с линейным взаимодействием из-за его преимуществ, которые включают меньший износ батареи и продление ее срока службы.Батареи относительно дороги в замене и составляют значительную долю от первоначальной закупочной цены, поэтому их более длительное поддержание в исправном состоянии снижает общую стоимость владения.

ИБП предназначен не только для подачи питания в случае сбоя, это еще одно место, где различаются подходы к резервному и линейно-интерактивному режимам.

Гленн Флейшман / IDG Веб-сайт

APC предлагает удобный инструмент, который поможет вам решить, какие из ИБП соответствуют вашим требованиям, исходя из общего энергопотребления и времени, в течение которого вам потребуется питание от батарей для ваших компонентов.

Эти три колебания напряжения могут происходить регулярно или нечасто при питании от электросети:

  • Скачки напряжения : У коммунальных служб иногда бывают кратковременные скачки напряжения, которые могут повлиять на электронику, иногда сгорая блок питания или поджаривая все устройство. Защита от перенапряжения эффективно снижает напряжение выше определенного безопасного диапазона.
  • Провалы : В вашем доме или офисе может наблюдаться кратковременное падение напряжения, когда включается что-то с большим двигателем, например сушилка для белья или тепловой насос, — иногда даже в соседней квартире, доме или здании.
  • Пониженное напряжение («понижение напряжения») : В некоторых случаях с высоким потреблением электроэнергии по территории коммунальное предприятие может снизить напряжение на длительный период, чтобы избежать полного отключения электроэнергии. Это может вызвать проблемы с промышленным и домашним оборудованием с приводом от двигателя — многие приборы имеют двигатели, часто приводящие в действие компрессор, как в холодильнике или морозильной камере. В случае электроники повышенное пониженное напряжение может потенциально повредить некоторые источники питания.

Резервная модель обычно полагается на работу с избыточным напряжением за счет наличия встроенных металлооксидных варисторов (MOV), как и в автономных устройствах защиты от перенапряжения.Эти MOV переключают питание на землю, но в конечном итоге сгорают после длительного использования. В этот момент все модели ИБП, которые я проверял, перестали пропускать питание. (Это в отличие от большинства устройств защиты от перенапряжения, которые гаснут «защищенный» светодиод на своей передней панели, но продолжают пропускать энергию. )

В случае провалов питания и пониженного напряжения модель в режиме ожидания отключает аккумулятор. Если это происходит часто или в быстрой последовательности, ваш ИБП может не справиться с задачей и обеспечить достаточную задержку, чтобы настольный компьютер или жесткий диск теряли питание на достаточно долгое время, чтобы остановить его операционную систему или дать сбой.

Упоминается в статье
Tripp Lite Smart1500LCDT

Линейно-интерактивный ИБП непрерывно подает питание через кондиционер, который заряжает аккумулятор и регулирует мощность. Это автоматическое регулирование напряжения, известное как AVR, может преобразовывать напряжение по мере необходимости, чтобы обеспечить чистое питание подключенных розеток, не полагаясь на батарею. В линейно-интерактивной модели аккумулятор используется только в крайнем случае.

Есть одна последняя характеристика мощности ИБП, которую можно найти как в резервных, так и в линейно-интерактивных моделях: плавность генерации переменного тока, вырабатываемого моделью за счет постоянного тока, выдаваемого ее батареей. Переменный ток плавно меняет направление потока мощности 60 раз в секунду, и ИБП должен имитировать этот поток, который можно представить в виде волнообразной синусоидальной волны.

Tripp Lite

Tripp Lite Smart1500LCDT — это линейно-интерактивный ИБП, то есть он подает согласованное питание на подключенные устройства и одновременно заряжает свою батарею. В случае отключения электроэнергии он переключится на питание от батареи в течение нескольких миллисекунд.

ИБП может генерировать чистую синусоидальную волну, которая увеличивает стоимость, или ступенчатую волну, при которой мощность изменяется более резко вверх и вниз по мере ее чередования.Грубая смоделированная синусоида может стать препятствием для определенных видов компьютерных блоков питания, компоненты которых плохо взаимодействуют с изменениями напряжения. Это может вызвать преждевременный износ компонентов или привести к их полной остановке или вызвать дополнительное повреждение.

Если ваше устройство имеет активную коррекцию коэффициента мощности (PFC) или содержит хрупкую или чувствительную электронику, особенно для записи звука, вам, вероятно, понадобится чистая синусоида. Не всегда легко определить, есть ли в вашем устройстве активная коррекция коэффициента мощности; в случае сомнений выберите чистую синусоидальную волну — дополнительные расходы значительно снизились.

Даже для оборудования, которое не подвержено проблемам с питанием, ступенчатая синусоида может привести к тому, что источник питания будет издавать пронзительный вой, когда он работает от батареи.

Еще одна последняя функция ИБП, которая также может быть полезна: менее дорогие модели имеют один или несколько светодиодов для индикации определенных элементов состояния, таких как работа от резервного источника питания или необходимость замены внутренней батареи. В других есть ЖК-экран (иногда с подсветкой), который предоставляет различную информацию, иногда чрезмерную, которую можно просмотреть с помощью программного обеспечения, установленного на подключенном компьютере.

Все ИБП имеют встроенную звуковую сигнализацию при отключении питания, некоторые из них довольно громкие.

БТР

ИБП, излучающий чисто синусоидальную волну, такой как APC SMC1000, — ваш лучший выбор, если вы работаете с чувствительным оборудованием, таким как аудиозаписывающая аппаратура. ЖК-дисплей также полезен для наблюдения за состоянием ИБП.

Определение потребностей вашего ИБП

У большинства из нас есть два основных сценария, которые нужно спланировать: поддерживать работоспособность сети и предотвращать внезапное выключение наших компьютеров с питанием от переменного тока.Сюда входит очень разный выбор оборудования и конфигурации.

Однако у обоих есть один общий элемент: наличие достаточного количества розеток, правильно разнесенных для прямого подключения всех ваших устройств. Большинство ИБП имеют как розетки с резервным питанием от батареи, так и розетки с защитой от перенапряжения, которые не подключены к батарее. Вам необходимо изучить количество и расположение, так как настоятельно не рекомендуется подключать удлинитель или другие удлинители к розеткам ИБП любого типа, так как это увеличивает риск электрического пожара.

Это может быть особенно сложно, если у вас есть большие сетевые адаптеры переменного тока в стиле «бородавки» или штепсельные вилки переменного тока большей ширины.

Сценарий 1. Поддержание сети в рабочем состоянии

Упоминается в этой статье
APC Smart-UPS C 1000 ВА (модель SMC1000)

Изучите все устройства, составляющие вашу сеть. Это может быть широкополосный модем, адаптер VoIP для телефонных звонков, один или несколько маршрутизаторов Wi-Fi, один или несколько коммутаторов Ethernet и / или концентратор для умного дома. Поскольку они могут быть распределены по всему дому или офису, вам может потребоваться два или более ИБП для поддержания работы сети.

Если у вас есть модем, маршрутизатор и коммутатор (плюс адаптер VoIP, если он вам нужен), все они находятся в непосредственной близости, вы можете жить без других частей вашей сети, работающих во время сбоя. Также вероятно, что это оборудование уже подключено к сетевому фильтру. (Эти устройства, как правило, не получают выгоды от помощи ИБП при провисе / понижении напряжения, поскольку их адаптеры постоянного тока, как правило, обеспечивают питание в более широком диапазоне обстоятельств. )

Возможно, у вас уже есть простая резервная батарея, встроенная или включенная в одну или несколько частей. оборудования.Многие концентраторы для умного дома имеют встроенные резервные батареи. А поскольку государственные регулирующие органы обычно требуют многочасового резервного питания от батареи для услуги VoIP, ваш широкополосный модем или адаптер VoIP может включать в себя внутреннюю батарею по этой причине.

Чтобы узнать размер ИБП, который вам нужен, ознакомьтесь со спецификациями всего вашего оборудования. Обычно он отлит из пластика с четырьмя точками черного на черном на нижней стороне шестерни или на преобразователе постоянного тока, который вы подключаете непосредственно к розетке, или который состоит из двух частей с блоком между адаптером и вашим устройством. и стандартный шнур питания переменного тока.Значения, которые вы ищете, — это либо напряжение постоянного тока и сила тока, например, 12 вольт и 1,5 ампер, либо общая мощность, например 18 Вт.

Сложите эти количества, и вы сможете использовать инструменты планирования для поиска нужной единицы. Например, APC предлагает расширенную диаграмму времени работы, в которой указаны мощность и время работы для каждого из своих устройств. Вы также можете использовать калькулятор на сайте, на котором вы добавляете устройства или ватты, и он дает руководство по тому, какие устройства необходимо приобрести и сколько времени каждое из них может работать при этой нагрузке.

Для большинства комбинаций оборудования и доступных по цене устройств у вас должна быть возможность поддерживать сетевое оборудование в работе не менее часа полностью от батареи. Потратьте больше или купите несколько единиц, и вы можете увеличить это время до двух-восьми часов.

Гленн Флейшман / IDG

Чтобы определить размер ИБП, который вам понадобится, сложите количество ватт, которое потребляет каждое устройство. Вы можете найти эту информацию на каждом блоке питания или адаптере переменного тока.

Сценарий 2: Прерывание питания и выключение компьютера

Ваша цель состоит в том, чтобы убедиться, что все ваши устройства, которые должны продолжать работать, имеют достаточно энергии для этого при кратковременном отключении питания и для выключения — предпочтительно автоматически — во время любого отключения это длится более нескольких минут.

Необходимо учитывать две отдельные проблемы с питанием: электрическая нагрузка, которую добавляют устройства, подключенные к розеткам ИБП с резервным питанием от батарей, и емкость внутренней батареи ИБП, которая определяет, как долго мощность может протекать через данное подключенное устройство. нагрузка. (Розетки, защищенные только от скачков напряжения, имеют гораздо более высокий предел нагрузки, который компьютерное оборудование не может превышать.)

Начните с расчета общей мощности для всего оборудования, которое вы собираетесь подключить, точно так же, как с сетевым оборудованием.На большинстве аппаратных средств будет отображаться одно число ватт или максимальное потребляемое количество ватт; если он показывает только амперы (или амперы), умножьте на 120 (для вольт) указанные значения ампер, чтобы получить ватт. В моем офисе у меня есть iMac, внешний дисплей, USB-концентратор и два внешних жестких диска. В сумме получается около 250 Вт.

С помощью этого числа вы можете проверить максимальную нагрузку на ИБП, которая часто сбивается с толку, используя либо вольт-амперы (ВА) и ватты, либо и то, и другое. Хотя вольт, умноженный на ампер и ватт, должны быть равны, производители ИБП используют другую формулу, что, вероятно, является плохой идеей.Ватты на ИБП — это вольты, умноженные на амперы, умноженные на коэффициент мощности, или эффективность, с которой источник питания на компьютере или другом устройстве передает питание от входа переменного тока своим компонентам.

AmazonBasics

ИБП использует USB-кабель для связи с подключенным компьютером, запуская программное обеспечение на машине для плавного отключения при работе от батареи.

На практике вы все равно можете сложить все свои устройства в ваттах и ​​использовать это в качестве меры, чтобы найти ИБП, который превышает это количество с некоторым запасом: вы не можете превысить коэффициент нагрузки ИБП с вашим оборудованием, иначе он выиграет » t функция.(Если ИБП рассчитан только на ВА, умножьте это число на коэффициент мощности 0,6 или 60%, чтобы получить нижний уровень в ваттах.) может поддерживать вашу общую нагрузку, обращаясь к приведенным выше цифрам, диаграммам или калькуляторам, которые производители предоставляют для оценки того, сколько минут вы получаете при питании только от батареи.

С моим iMac, установленным выше 250 Вт, у меня есть несколько вариантов в диапазоне от 100 до 150 долларов, которые имеют максимальную мощность нагрузки намного выше этого числа и которые могут обеспечить пять или более минут работы.

Также очень важно выбрать модель ИБП, которая имеет USB-соединение с вашим настольным компьютером, а также программное обеспечение, совместимое с вашей операционной системой. Хотя в macOS и Windows есть встроенные параметры управления питанием, которые могут автоматически распознавать совместимое оборудование ИБП, вам может потребоваться дополнительное программное обеспечение для настройки параметров ИБП (например, звуковых сигналов) или для предоставления подробных отчетов и диаграмм о качестве электроэнергии и происшествиях.

Инструменты управления питанием ОС и программное обеспечение от производителей ИБП позволяют создавать безопасные условия автоматического отключения.Вы можете определить такой сценарий: «Если отключение длится более трех минут или если заряд батареи менее 50 процентов, начать немедленное безопасное отключение».

Также важно убедиться, что все ваши запущенные приложения могут завершиться без потери данных и не останавливать завершение работы. Например, несохраненный файл Word может помешать завершению работы Windows. В macOS приложение «Терминал» по умолчанию отказывается завершать работу, если есть активный удаленный сеанс, но его можно настроить так, чтобы это игнорировать.

Выбор правильного ИБП

С учетом всего этого, вот контрольный список, который нужно пройти при оценке ИБП:

  • Какое время работы при отключении электроэнергии вам требуется? Давно по сетевому оборудованию; сокращение от выключения компьютера.
  • Сколько ватт потребляет ваше оборудование? Рассчитайте общее энергопотребление ваших подключенных устройств.
  • У вас бывают частые или продолжительные просадки питания? Выберите интерактивную линию вместо режима ожидания.
  • С компьютером, полагается ли он на активный PFC? Если это так, выберите модель с выходом чистой синусоидальной волны.
  • Сколько розеток вам нужно для резервного питания? Подойдут ли все ваши текущие штекеры к имеющейся схеме?
  • Нужно ли вам проверять состояние ИБП достаточно часто или подробно, что требуется ЖК-экран или подключенное программное обеспечение?

Мы находимся в процессе проверки нескольких источников бесперебойного питания и будем обновлять эти истории со ссылками на эти обзоры по мере их завершения. Быть в курсе.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Системы бесперебойного питания — обзор

10.4.5 Накопление энергии в источниках бесперебойного питания

ИБП — это приложение для аккумулирования энергии, используемое для предотвращения потерь из-за перебоев в подаче электроэнергии или условий низкого качества электроэнергии. Они обычно используются для предотвращения воздействия отключений электроэнергии на специальные и чувствительные нагрузки. Кроме того, ИБП может выполнять коррекцию качества электроэнергии с их типами параллельной работы.ИБП уже давно используются в коммерческих зданиях и служебных зданиях, таких как больницы, или на специальных объектах, таких как центры обработки данных, где важна непрерывность энергоснабжения. ИБП предпочтительно использовать в жилых домах. Как упоминалось ранее, ИБП используются для двух основных целей. Первый используется в качестве резервного источника питания для предотвращения перебоев в подаче электроэнергии. Второй служит задачей фильтра для исправления условий низкого качества электроэнергии. ИБП, используемые для первой цели, обычно представляют собой дизель-генераторные системы в традиционных приложениях.Он имеет такие преимущества, как быстрый запуск и хранение топлива. Однако есть недостатки, такие как шумная работа, выброс выхлопных газов и высокие затраты на топливо. Использование различных приложений для аккумулирования энергии, таких как аккумуляторы, подключенные к сети, или маховики, может устранить эти недостатки.

Некоторые системы ИБП разработаны с учетом требований низкого качества электроэнергии. Значения напряжения и частоты, выраженные в условиях низкого качества электроэнергии, не находятся в требуемых предельных значениях.Эти искажения значений напряжения и частоты могут повредить электрические устройства потребителей и вызвать проблемы в сети, если не будут приняты необходимые меры предосторожности. Использование накопителей энергии в ИБП позволяет избежать скачков / пиков напряжения, скачков / скачков напряжения, провалов напряжения, пониженного напряжения, шума и гармоник тока.

Обеспечение функций ИБП с помощью распределенных систем хранения энергии, управляемых распределительными компаниями, очень просто. Эти приложения можно использовать более эффективно по сравнению с традиционными системами ИБП.Кроме того, преимущества могут быть предоставлены с точки зрения интеграции ВИЭ в систему в этой структуре, поскольку она становится более экономичной [68].

В случае отказа одной из крупных электростанций необходимо поддерживать уровни частоты и напряжения, чтобы обеспечить стабильность и надежность в энергосистеме. Способ достижения этого заключается в том, что общая мощность системы пропорционально распределяется между другими электростанциями в системе. Другие электростанции в системе должны использовать дополнительную резервную мощность при нестандартных рабочих условиях.Электростанции должны производить мощность выше нормальной, а мощность отключенной электростанции должна передаваться в сеть. Для этого либо установки должны работать ниже номинальных значений, либо, при необходимости, они должны работать с высокой производительностью. Эти две ситуации приводят к неэффективной работе. В Соединенных Штатах был предложен сверхпроводниковый метод накопления магнитной энергии, разработанный для удовлетворения дополнительных требований к резервной емкости сетей в различных научных исследованиях.Этот метод не используется в качестве арбитражных и аналогичных приложений для накопления энергии, а скорее предназначен для использования только для того, чтобы допускать большие потери мощности в системе. Однако есть недостатки, такие как необходимость в очень дорогих системах охлаждения и больших преобразователях мощности для такой системы. Различные технологии хранения энергии, такие как батареи, ультраконденсаторы и маховики, имеют технологическую инфраструктуру для удовлетворения этих потребностей. При наличии необходимых преобразователей мощности эти приложения возможны в зависимости от сети.Для сеток возможно несколько определений резерва. Роторный резерв — это накопитель энергии, способный выработать электроэнергию до 10 мин. Роторный резерв — это система, которая может быть активирована всего за 10 с для поддержания стабильности частоты в случае больших потерь мощности [69]. Система, которая больше ориентирована на регулирование частоты, чем на непрерывность энергоснабжения, называется реактивным резервом частоты.

Дополнительный резерв может быть определен как дополнительная генерирующая мощность ниже или выше наивысшего значения спроса, необходимого для обеспечения энергией, необходимой потребителям электроэнергии. Это генерирующая мощность с неактивной генерирующей мощностью или отключенной нагрузкой, которую при необходимости можно ввести в эксплуатацию менее чем за 10 минут. Могут быть предоставлены два типа; либо он активируется за короткое время, когда он находится в отключенном состоянии, либо когда он работает таким образом, что питает определенную нагрузку, которую можно отключить. Эта нагрузка отключается, и генерируемая мощность передается в сеть [70]. Роторные резервные системы постоянно синхронизируются с сетью, тогда как. Дополнительные резервные системы не зависят от сети.Следовательно, при необходимости, сеть должна поддерживаться за счет использования в первую очередь ротационных резервных мощностей, а при необходимости после синхронизации следует активировать дополнительную резервную мощность.

Загрузка ресурса резервного копирования — это мощность генерации, которая может быть реализована всего за 1 час. Это приложение можно использовать только как дополнительный источник резервной мощности. С развитием технологий и снижением затрат широкомасштабные энергетические приложения для накопления энергии становятся широко распространенными.Масштабируемые системы хранения энергии могут быть подключены к электросетям из самых разных точек, таких как генерирующие блоки, системы передачи и системы распределения или конечные потребители. Кроме того, благодаря силовой электронике подключение к сети может быть достигнуто с очень коротким временем отклика. Таким образом, это делает привлекательным использование накопителей энергии в качестве вращающихся резервов [71].

Что такое источник бесперебойного питания?

Источник бесперебойного питания (ИБП) — это устройство, которое позволяет компьютеру продолжать работу хотя бы в течение короткого времени при потере основного источника питания.Устройства ИБП также обеспечивают защиту от скачков напряжения.

ИБП содержит батарею, которая «срабатывает», когда устройство обнаруживает потерю мощности от основного источника. Если конечный пользователь работает на компьютере, когда ИБП уведомляет о потере мощности, у него есть время, чтобы сохранить все данные, над которыми он работает, и выйти до того, как разрядится вторичный источник питания (батарея). Когда все электричество заканчивается, все данные в оперативной памяти (RAM) вашего компьютера стираются. Когда возникают скачки напряжения, ИБП перехватывает скачки напряжения, чтобы не повредить компьютер.

ИБП в дата-центре

Каждый ИБП преобразует входящий переменный ток в постоянный с помощью выпрямителя и преобразует его обратно с помощью инвертора. Батареи или маховики накапливают энергию для использования в случае отказа электросети. Схема байпаса направляет мощность вокруг выпрямителя и инвертора, нагружая IT-нагрузку входящей мощностью от электросети или генератора.

Хотя системы ИБП обычно называют системами с двойным преобразованием, линейно-интерактивными и резервными, эти термины используются непоследовательно, и производители реализуют их по-разному: По крайней мере, одна система допускает любой из трех режимов. Международная электротехническая комиссия (IEC) и приняла более технически описательную терминологию в стандарте IEC Std. 62040.

Типы ИБП и их основные характеристики

Независимые от напряжения и частоты (VFI): Системы ИБП, не зависящие от напряжения и частоты (VFI), называются двойным или двойным преобразованием, поскольку входящий переменный ток выпрямляется в постоянный, чтобы поддерживать заряд аккумуляторов и управлять инвертором. Инвертор восстанавливает стабильную мощность переменного тока для работы ИТ-оборудования.

Рисунок 1.

При сбое питания аккумуляторы приводят в действие инвертор, который продолжает работать с IT-нагрузкой. При восстановлении питания от электросети или от генератора выпрямитель подает постоянный ток (DC) на инвертор и одновременно заряжает батареи. Инвертор работает постоянно. Вход электросети полностью изолирован от выхода, а байпас используется только для обеспечения безопасности при техническом обслуживании или в случае внутренней неисправности электроники. Поскольку питание ИТ-оборудования не прерывается, вакуумный прерыватель неисправности (VFI) обычно считается наиболее надежной формой ИБП.Большинство систем синхронизируют выходную частоту с входной, но в этом нет необходимости, поэтому она по-прежнему считается частотно-независимой.

Рисунок 2.

Каждое преобразование энергии приводит к потерям, поэтому потраченная впустую энергия исторически считалась ценой максимальной надежности.

Независимость от напряжения (VI): Независимость от напряжения (VI) или линейно-интерактивные ИБП имеют контролируемое выходное напряжение, но ту же выходную частоту, что и входную. Частотная независимость редко вызывает озабоченность по поводу электроснабжения в развитых странах.Электроэнергия подается непосредственно на выход и ИТ-оборудование, а выпрямитель поддерживает заряд аккумуляторов. Инвертор работает параллельно с выходом, компенсируя провалы напряжения и действуя как активный фильтр для скачков напряжения и гармоник. Потери выпрямителя и инвертора возникают только при колебаниях входящей мощности. Маховики и моторные / генераторные установки также квалифицируются как VI.

Рисунок 3.

При пропадании входящего питания или выходе напряжения за допустимые пределы байпас быстро отключается от входа, и аккумулятор приводит в действие инвертор.Когда входная мощность восстанавливается, байпас повторно включает вход, повторно заряжает батареи и поддерживает постоянное выходное напряжение. Поставщики ИБП, использующие параллельные источники питания, не заявляют о потере надежности. Результат — около 98% энергоэффективности.

Рисунок 4.

Зависимый от напряжения и частоты (VFD): Зависимый от напряжения и частоты (VFD), или резервный ИБП, по своим функциям аналогичен VI и иногда ошибочно называется линейно-интерактивным. В обычных системах с частотно-регулируемым приводом инвертор выключен, поэтому для начала выработки мощности может потребоваться от 10 до 12 миллисекунд (мс). Эта поломка может привести к сбою серверов, в результате чего устаревшие ИБП с частотно-регулируемым приводом плохо подходят для центров обработки данных.

Рисунок 5.

В новых концепциях ЧРП инвертор вырабатывает мощность в течение 2 мс после активации. Байпас обычно задействован, как и в случае с VI, поэтому оборудование работает напрямую от электросети или генератора. Поскольку инвертор не работает до тех пор, пока не пропадет подача электроэнергии, нет контроля напряжения или потребляемой мощности, что обеспечивает КПД до 99%. Сбой питания или напряжение вне допустимого диапазона размыкает переключатель байпаса, отключая вход от выхода; инвертор начинает работать от батарей.Выпрямитель достаточно большой, чтобы поддерживать заряд аккумуляторов.

Рисунок 6.

Преимущества и недостатки ИБП

Преимущества использования источников бесперебойного питания:

  • Нет задержки между переключением с основного источника питания на ИБП.
  • Может лучше поддерживать критически важные инструменты по сравнению с генераторами.
  • Потребители могут выбрать тип и размер ИБП в зависимости от количества энергии, которое им необходимо для подачи на устройство.
  • ИБП молчат.
  • Обслуживание систем ИБП дешевле по сравнению с генераторами.

К недостаткам использования источников бесперебойного питания относятся:

  • Невозможность запускать тяжелые электроприборы из-за того, что ИБП разряжены от батарей.
  • Если используются некачественные батареи, пользователи могут часто их заменять.
    • ИБП
  • может потребоваться профессиональная установка.

ИБП VS. генераторы, сетевые фильтры, инверторы и АРН

В отличие от ИБП, генераторы не обеспечивают бесперебойную работу устройств после потери основного устройства.Однако генераторы обеспечивают питание в течение более длительного периода времени по сравнению с ИБП. Системы ИБП не обеспечивают питание так долго, потому что они питаются от батарей.

Устройства защиты от перенапряжения (ограничители) помогают предотвратить скачки напряжения и скачки высокого напряжения. Однако устройства защиты от перенапряжения не работают во время перебоев в подаче электроэнергии или в случаях отключения основного источника питания.

Силовые инверторы — это устройства, которые преобразуют постоянный ток в переменный. Силовые инверторы обычно подключаются к внешнему источнику постоянного тока и непрерывно преобразуют ток в переменный.В инверторах питания обычно используется одна или несколько батарей для хранения энергии. При использовании инверторов мощности возникает задержка в передаче мощности от первичного источника питания к вторичному источнику питания при отключении основного питания.

Автоматические регуляторы напряжения (АРН) будут контролировать входное напряжение, чтобы минимизировать колебания напряжения. АРН обычно используются как в преобразователях мощности, так и в инверторах.

Определение ИБП | PCMag

( U nonterruptible P ower S upply) Устройство, обеспечивающее резервное питание от аккумулятора при сбое или падении напряжения до недопустимого уровня.Небольшие системы ИБП обеспечивают питание в течение нескольких минут; достаточно для правильного выключения компьютера, в то время как в более крупных системах батареи хватает на несколько часов. В критически важных центрах обработки данных системы ИБП используются всего несколько минут, пока не вступят в строй электрические генераторы. Системы ИБП

можно настроить так, чтобы они предупреждали файловые серверы о завершении работы в установленном порядке, если произошел сбой и разрядились батареи.

Подавление перенапряжения и регулирование напряжения
Устройство защиты от перенапряжения отфильтровывает скачки и всплески, а регулятор напряжения поддерживает равномерное напряжение во время отключения электроэнергии, но ИБП поддерживает работу компьютера при отсутствии электроэнергии. Системы ИБП обычно обеспечивают подавление скачков напряжения и могут обеспечивать регулировку напряжения. См. Подавление перенапряжения.

Резервный и линейный интерактивный
Резервный ИБП, также называемый «автономным ИБП», является наиболее распространенным типом ИБП, который можно найти в магазинах компьютеров или канцелярских товаров. Он потребляет ток от розетки переменного тока и переключается на аккумулятор в течение нескольких миллисекунд после обнаружения сбоя питания.

Линейно-интерактивный ИБП «взаимодействует» с линией питания переменного тока, чтобы сглаживать формы волны и корректировать рост и падение напряжения.

Онлайн-ИБП
Онлайн-ИБП — это самый современный и самый дорогой ИБП. Инвертор постоянно обеспечивает чистое питание от батареи, а компьютерное оборудование никогда не получает питание непосредственно от розетки переменного тока. Однако онлайн-блоки содержат охлаждающие вентиляторы, которые действительно шумят и могут потребовать некоторого планирования местоположения для домашнего пользователя или небольшого офиса.



Три типа ИБП

Все системы ИБП переключаются на питание от батареи.Разница в том, как они справляются с питанием в нормальных условиях. Резервные блоки обеспечивают ограниченное затухание, тогда как линейно-интерактивные системы регулируют напряжение и сглаживают плохие гармоники. Онлайн-системы постоянно восстанавливают чистую энергию. (Диаграммы любезно предоставлены MGE UPS SYSTEMS.)


Размер имеет значение

Когда питание отключается, блок справа будет поддерживать работу большего количества оборудования в течение более длительного времени, чем блок слева, потому что батарея больше.Размер батареи является важным критерием при выборе систем ИБП.


Резервное копирование резервной копии

В массиве питания APC Symmetra Power Array все модули распределяют общую нагрузку; таким образом, любой блок может выйти из строя и быть заменен без ущерба для безопасности, которую ИБП изначально должен был обеспечить. (Изображение любезно предоставлено American Power Conversion Corporation.)


Источник бесперебойного питания: зачем он нужен вашему центру обработки данных

Основная цель центров обработки данных — обеспечить максимальное время безотказной работы всего своего оборудования.Они достигают этого за счет наличия резервных цепей связи, поддержания температуры на оптимальном уровне и обеспечения постоянного стабильного питания оборудования. В то время как коммерческие энергетические компании не могут гарантировать 100% бесперебойную работу своих услуг, центр обработки данных может поддерживать работу, используя источник бесперебойного питания или сокращенно « UPS ».

Что такое источник бесперебойного питания?

Как следует из названия, системы ИБП гарантируют, что оборудование никогда не теряет мощность.Существует множество различных типов и конструкций источников бесперебойного питания. Тем не менее, все они обеспечивают электроэнергией системы в случае, если коммерческий источник энергии выйдет из строя. Ниже приведены некоторые из различных типов систем питания, которые часто встречаются в центре обработки данных:

  • Отдельный блок — Отдельный блок ИБП имеет группу батарей, которые обеспечивают питание одного или нескольких компьютеров в центре обработки данных. событие отключения электроэнергии. Эта «резервная батарея» обычно обеспечивает питание от нескольких минут до нескольких часов.Срок зависит от количества подключенного оборудования и конкретной модели ИБП.
  • Высокопроизводительный ИБП — Более крупные системы ИБП обычно имеют 6-12 розеток, к которым подключается компьютерное оборудование. Они работают так же, как отдельные устройства, но могут дольше обеспечивать питание большего количества устройств.
  • ИБП Full Data Center — В современных центрах обработки данных обычно используется централизованный банк батарей, которые обеспечивают питание всего объекта в случае отключения электроэнергии.Эти батареи обычно настроены на обеспечение бесперебойного питания до 30 минут, в течение которых дизельный генератор включится, чтобы поддерживать требуемую мощность на неопределенный срок.

Есть, конечно, бесчисленное множество моделей от множества разных компаний, производящих системы ИБП. Выбор подходящего для конкретной ситуации во многом будет зависеть от конкретной причины, по которой он вам нужен.

Для чего используется система ИБП?

Система ИБП обеспечивает питание оборудования, когда коммерческое питание отключается.Некоторые объекты будут использовать систему ИБП для питания всего объекта, в то время как другие будут подключать только необходимое оборудование. В любом случае цель этого оборудования — гарантировать отсутствие непредвиденных отключений электроэнергии из-за перебоев в подаче электроэнергии.

Крупные центры обработки данных также используют источники бесперебойного питания при обслуживании электрической системы. Электрики могут вручную разрешить установке отключать ИБП во время выполнения своей работы. Это помогает оборудованию оставаться в рабочем состоянии во время технического обслуживания. Это также гарантирует, что электрики или другие специалисты не сталкиваются с ненужными рисками.

Преимущества источника бесперебойного питания

Когда люди думают о преимуществах источника бесперебойного питания, они обычно сосредотачиваются только на том факте, что оборудование не станет недоступным во время отключения электроэнергии. Несмотря на то, что это наиболее очевидное преимущество наличия системы такого типа, есть несколько других преимуществ:

  • Остановка скачков напряжения — Хорошая система ИБП имеет коммерческое питание, проходящее через нее, и будет перехватывать любые потенциальные скачки напряжения, так что они не повреждают оборудование.Это особенно важно для чувствительных электронных устройств.
  • Обеспечение равномерного электричества — Электроэнергия не всегда проходит через розетку с постоянной скоростью. Небольшие колебания мощности не нарушат работу компьютерного оборудования, но со временем могут повредить его. Через ИБП проходит коммерческое питание, и в этом процессе он выравнивает распределение по оборудованию, чтобы предотвратить повреждение.
  • Снижение электрической нагрузки — Крупные центры обработки данных потребляют много электроэнергии.Те, у кого есть система ИБП с дизельным генератором, могут работать с коммерческой энергетической компанией для работы с генератором во время пикового использования (обычно в очень жаркие дни летом). Это приносит компании значительные кредиты от поставщика электроэнергии и помогает окружающему населению избежать перебоев в работе.

Где хранить вашу систему ИБП

Добавляя ИБП в центр обработки данных, важно подумать о том, где он будет храниться. Системы ИБП могут быть размером от настольного компьютера до целой комнаты, полной батарей.Если ИБП обеспечивает питание всего объекта центра обработки данных, по соображениям безопасности ему требуется отдельное помещение. Однако для большинства систем ИБП будет установлен рядом с оборудованием, которое он будет питать.

При использовании ИБП для защиты оборудования в серверной стойке, например, лучше всего установить ИБП на полках внутри стойки. Это позволяет ИБП находиться рядом с оборудованием. Это также означает, что вы можете включить электрические кабели в общую систему организации кабелей.При выборе точного места для ИБП в серверной стойке обязательно учитывайте тепловыделение. Хотя стандартная система ИБП не выделяет много тепла, она все же может выиграть от хорошей вентиляции.

Многие менеджеры центров обработки данных устанавливают по одному ИБП в каждую стойку, что является эффективным вариантом. В других ситуациях может иметь смысл разместить несколько больших систем ИБП в одной стойке, и кабели питания для каждого ряда проходят в эту стойку. Пока все основное оборудование может получать питание через ИБП, предприятие сможет получить все преимущества от этих важных систем.

Сводка

Название статьи

Источник бесперебойного питания: зачем он нужен вашему центру обработки данных — RackSolutions

Описание

Источник бесперебойного питания, или сокращенно ИБП, представляет собой систему резервных батарей, которая обеспечивает непрерывное питание оборудования в случае выхода из строя.

Автор

Харлан Гатлин

Имя издателя

RackSolutions

Логотип издателя

Как работают системы источников бесперебойного питания ~ Изучение электротехники

ИБП расшифровывается как «Источник бесперебойного питания».Система ИБП — это автономный источник переменного тока, который используется для питания чувствительных электронных нагрузок, таких как вычислительные центры, телефонные станции и многие системы управления и мониторинга промышленных процессов. Для этих приложений требуется доступное и качественное питание.

Решение ИБП для чувствительных электрических нагрузок используется для обеспечения интерфейса питания между электросетью и чувствительными нагрузками, обеспечивая напряжение, равное:

1. Отсутствие сбоев в электроснабжении и соблюдение строгих правил

.

допуски, требуемые нагрузками.

2. Доступен в случае отключения электроэнергии в пределах указанных допусков

Системы ИБП удовлетворяют требованиям пунктов 1 и 2 выше в отношении доступности и качества электроэнергии на:

1. Обеспечение нагрузки напряжением, отвечающим строгим допускам, с использованием

инвертор

2. Обеспечение автономного альтернативного источника за счет использования батареи

3. Приступить к замене электросети без времени на переключение, т.е.е. без прерывания подачи питания на нагрузку за счет использования статического переключателя.

Эти характеристики делают ИБП идеальным источником питания для всех чувствительных приложений, поскольку они обеспечивают качество и доступность электроэнергии независимо от состояния электросети.

Основные компоненты системы ИБП

ИБП состоит из следующих основных компонентов:

1. Выпрямитель / зарядное устройство, вырабатывающее постоянный ток для зарядки аккумулятора и питания инвертора

2.Инвертор, который вырабатывает качественную электроэнергию без каких-либо сбоев в электроснабжении, особенно микроперебоев, и находится в пределах допусков, совместимых с требованиями чувствительных электронных устройств.

3. Батарея, обеспечивающая достаточное время резервного питания для обеспечения безопасности жизни и имущества путем замены электросети по мере необходимости.

4. Статический переключатель, полупроводниковое устройство, которое передает нагрузку от

.

инвертор в сеть и обратно, без перебоев в подаче электроэнергии

Типы статических систем ИБП

Типы статических ИБП определены стандартом IEC 62040.Стандарт выделяет три режима работы ИБП:

1. Пассивный режим ожидания (также называемый автономным)

2. Линия интерактивная

3. Двойное преобразование (также называемое онлайн)

Эти определения относятся к работе ИБП по отношению к источнику питания, включая распределительную систему перед ИБП. Стандарт МЭК 62040 определяет следующие термины:

а. Первичная мощность: обычно постоянно доступная мощность, которую обычно обеспечивает

электроэнергетическая компания, но иногда и собственное поколение пользователей

б. Резервная мощность: мощность, предназначенная для замены основного питания в случае

сбой первичного питания

c. Байпасное питание: питание байпаса

ИБП, работающий в пассивном режиме ожидания

Принцип работы :

Инвертор подключается параллельно входу переменного тока в режиме ожидания, как показано ниже:

ИБП в пассивном режиме ожидания. Фото: Schneider Electric


Нормальный режим работы

В нормальном режиме работы нагрузка питается от электросети через фильтр, который устраняет определенные помехи и обеспечивает некоторую степень регулирования напряжения (IEC 62040 определяет некоторую форму регулирования мощности).Инвертор работает в пассивном режиме ожидания.

Работа в режиме резервного аккумулятора

В режиме резервного питания от батареи, когда входное напряжение переменного тока выходит за пределы допустимых значений для ИБП или отсутствует электроснабжение, инвертор и аккумулятор включаются, чтобы обеспечить непрерывную подачу питания на нагрузку после очень короткого переключения менее 10 мс. время. ИБП продолжает работать от батареи до тех пор, пока не истечет время резервного питания от батареи или пока сетевое питание не вернется в нормальное состояние, что приведет к переключению нагрузки обратно на вход переменного тока (нормальный режим).

Приложение

Эта конфигурация представляет собой компромисс между приемлемым уровнем защиты от помех и стоимостью. Его можно использовать только с малой номинальной мощностью менее 2 кВА.

Ограничения

Этот ИБП работает без реального статического переключателя, поэтому для переключения нагрузки на инвертор требуется определенное время. Это время приемлемо для некоторых индивидуальных приложений, но

несовместимо с характеристиками, требуемыми более сложными, чувствительными системами

(крупные вычислительные центры, телефонные станции и т. д.). К тому же частота не регулируется и байпаса нет.

ИБП в линейно-интерактивном режиме

Инвертор подключается параллельно входу переменного тока в резервной конфигурации, но также заряжает аккумулятор. Таким образом, он взаимодействует с источником входного переменного тока, как показано ниже:

ИБП в линейно-интерактивном режиме. Фото: Schneider Electric


Нормальный режим работы

В нормальном режиме работы на нагрузку подается стабилизированная мощность через параллельное соединение входа переменного тока и инвертора.Инвертор работает, чтобы обеспечить согласование выходного напряжения и / или зарядить аккумулятор. Выходная частота зависит от входной частоты переменного тока.

Работа в режиме резервного аккумулятора

В этом режиме работы, когда входное напряжение переменного тока выходит за допустимые пределы для ИБП или отсутствует электроснабжение, инвертор и аккумулятор включаются, чтобы обеспечить непрерывную подачу питания на нагрузку после переключения без прерывания с использованием статического переключателя. который также отключает вход переменного тока, чтобы предотвратить прохождение мощности от инвертора вверх по потоку.ИБП продолжает работать от батареи до тех пор, пока не истечет время резервного питания от батареи или пока сетевое питание не вернется в нормальное состояние, что приведет к переключению нагрузки обратно на вход переменного тока (нормальный режим).

Работа в режиме байпаса

Этот тип ИБП может быть оборудован байпасом. В режиме байпаса, если одна из функций ИБП выходит из строя, нагрузка может быть переключена на вход байпаса переменного тока (подается от сети или в режиме ожидания, в зависимости от установки).

Применение и ограничение

Эта конфигурация ИБП не очень подходит для регулирования чувствительных нагрузок в диапазоне от средней до высокой мощности, поскольку регулирование частоты невозможно.По этой причине он редко используется, кроме как для низких номинальных мощностей.

ИБП, работающий в режиме двойного преобразования (онлайн)

Принцип работы:

В этом типе ИБП инвертор подключается последовательно между входом переменного тока и приложением, как показано ниже:

ИБП в режиме двойного преобразования. Фото: Schneider Electric


Нормальный режим работы

Во время нормальной работы вся мощность, подаваемая на нагрузку, проходит через выпрямитель / зарядное устройство и инвертор, которые вместе выполняют двойное преобразование (переменный ток в постоянный ток), отсюда и название.

Работа в режиме резервного аккумулятора

В режиме резервного питания от батареи, когда входное напряжение переменного тока выходит за пределы допустимых значений для ИБП или отсутствует сетевое питание, включаются инвертор и аккумулятор, чтобы обеспечить непрерывную подачу питания на нагрузку после переключения без прерывания с использованием статического переключателя. ИБП продолжает работать от батареи до тех пор, пока не истечет время резервного питания от батареи или пока сетевое питание не вернется в нормальное состояние, что приведет к переключению нагрузки обратно на вход переменного тока (нормальный режим).

Работа в режиме байпаса

Этот тип ИБП обычно оборудован статическим байпасом, который иногда называют статическим переключателем. Нагрузка может без прерывания переключаться на вход байпаса переменного тока (подается от электросети или резервного питания, в зависимости от установки) в случае отказа ИБП, переходных процессов тока нагрузки (бросков тока или тока повреждения) или пиков нагрузки. Наличие байпаса предполагает, что входная и выходная частоты идентичны, и если уровни напряжения не совпадают, требуется байпасный трансформатор.

Для определенных типов нагрузки ИБП должен быть синхронизирован с питанием байпаса, чтобы обеспечить непрерывность питания нагрузки. Кроме того, когда ИБП находится в режиме байпаса, помехи на входе источника переменного тока могут передаваться непосредственно на нагрузку, поскольку инвертор больше не вмешивается. Другая линия байпаса, часто называемая байпасом для обслуживания, доступна для целей технического обслуживания. Он замыкается ручным переключателем.

.

Author: alexxlab

Previous post Как завести машину без…
Next post Электропомпа на ваз 2114:…

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
