Предохранители Renault Megane 2 поколения и блоки реле со схемами и описанием

Renault Megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения и как к ним добраться. Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Исполнение блоков и количество элементов может отличатся от представленного и зависит от года выпуска и уровня оснащения. Актуальные схемы должны быть нанесены на обратную сторону защитной крышки блока.

Блоки под капотом

Под капотом Рено Меган 2 поколения находятся 3 блока с предохранителями.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

Схема

Назначение

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, генератор, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

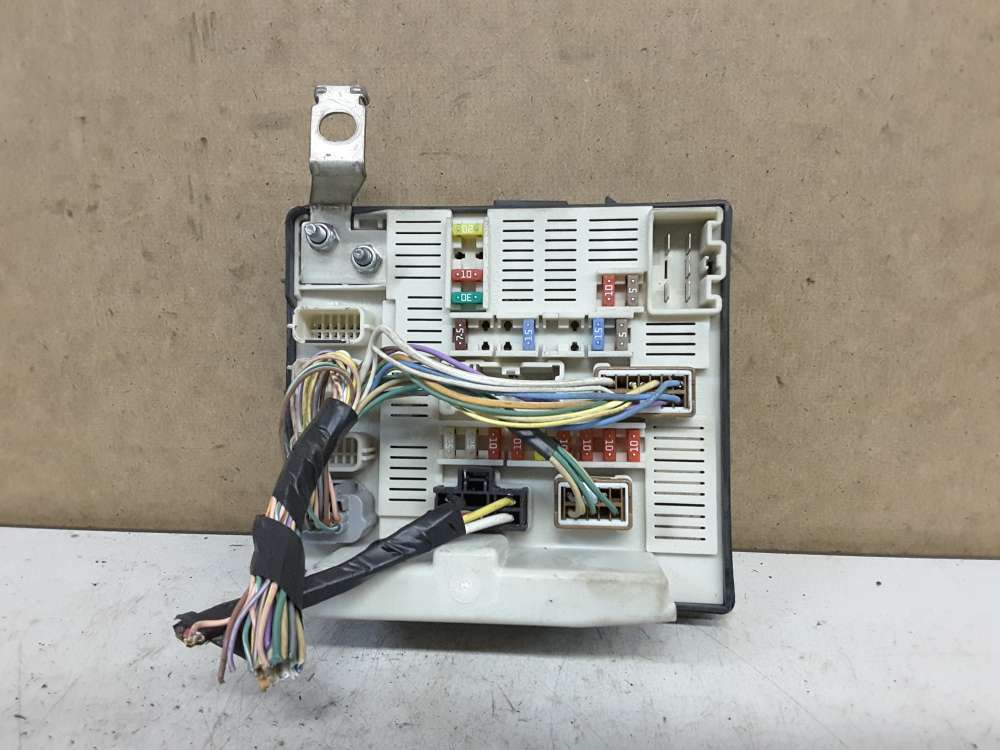

Коммутационный блок

Установлен в левой части моторного отсека. Закрыт защитной крышкой.

В одном варианте, сняв крышку вы получите доступ к блоку где возможно заменить предохранителя в другом, блок будет размещён в еще одном корпусе и доступ к нему будет затруднён.

Как добраться к блоку предохранителей под капотом Рено Меган 2

Для начала надо снять аккумулятор и открутить крепления с его подставки, что бы добраться к ЭБУ.

Далее откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.

В самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.

Вариант 1

Фото — схема

Обозначение

Описание

17,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
210А Лампа дальнего света левой блок-фары
310А Лампа дальнего света правой блок-фары
410А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары
510А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
620А Лампы противотуманных фар
77,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей
815А Запорный электро механизм противоугонного устройства рулевой колонки
95А Модуль подушки безопасности водителя, электро ­усилитель рулевого управления
107,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
115А Электро механизм противоугонного устройства ру­левой колонки
125А Автоматическая коробка передач
1310А Блок управления системой питания сжиженным газом
1410А Лампы света заднего хода
1520А Реле электромагнитного клапана системы питания сжиженным газом
1610А Электромагнитная муфта компрессора кондиционера
1710А Резерв
1840А Электро вентилятор системы охлаждения двигателя
1925А Блок управления ABS
2030А Обогрев стекла двери задка
2125А Реле стартера
2225А Электродвигатель стеклоочистителя ветрового окна
2325А Резерв
Вариант 2

Пример исполнения

Схема

Расшифровка

110А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши
210А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока
310А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538)
410А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537)
520А Предохранитель правой и левей противотуманных фар (176-177)
610А Предохранитель левой фары (дальний свет)
710А Предохранитель правой фары (дальний свет)
825А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094)
925А Электродвигателя очистителя ветрового стекла
105А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232)
1115А Предохранитель электро замка рулевой колонки
12Резерв
13Резерв
1415А Системы впрыска, Реле защиты
1510А Резерв
165А АКП
177,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные
185А Электро замок рулевой колонки
1910А Лампы заднего хода
2020А Реле подогрева топлива
2115А Насос омывателя топлива
2210А Муфта компрессора кондиционера
2330А Элементы обогрева заднего стекла

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

170А Реле дополнительного подогрева 2
260А Монтажный блок предохранителей и реле в салоне / 70A Свечи накала
340А Реле дополнительного подогрева 1
470А Электро усилитель рулевого управления
550А Блок управления ABS
670А Монтажный блок предохранителей и реле в салоне
720А Реле подогрева топливного фильтра дизельного двигателя
870А Блок управления пред пускового подогрева
970A Реле дополнительного отопителя 2

Дополнительные элементы

Рядом с блоком силовых предохранителей могут устанавливаться дополнительные элементы.

Схема

Описание

Двигатель F9Q
AF9Q:  20А Дизельный обогреватель
ВF9Q814: 20A Электрический насос охлаждающей жидкости
983F9Q814: 50A Реле подачи блока управления впрыском
Двигатель K9K
F1Не используется
F2Не используется
F3Не используется
F415A + питание реле главной форсунки (защита питания расходомера воздуха)
234K9K724: 40А Реле вентилятора охлаждения двигателя 460 Вт (с кондиционером)
234K9K732: 50А реле вентилятора охлаждения двигателя 550 Вт (с кондиционером)
Двигатель K4M
A20А Топливный насос
В20А Отключение топливного насоса для сжиженного нефтяного газа
С20А Электромагнитный клапан LPG
D20А Резервуар для сжиженного нефтяного газа
Е20А Электромагнитный клапан расширительного клапана газа
FНе используется

Некоторые элементы крепятся вне выше представленных блоков, например насос омывателя фар и другие.

Блок в салоне

Основной блок предохранителей в салоне находится в левой нижней части приборной панели, за защитной крышкой.

На её обратной стороне будет находится актуальная информация с расшифровкой схемы.

Пример схемы

Схема

Назначение

1Резерв
2Резерв
3Резерв
43А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
520А Обогрев сидений водителя и переднего пассажира
620А Электрозамки всех дверей
715А Прикуриватель
87,5А Обогрев наружных зеркал
910А Блок управления ABS
1015А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
1115А Стоп-сигнал
12Резерв
1325А Электродвигатель стекло подъемника двери водителя
1425А Электродвигатель стекло подъемника двери переднего пассажира
1520А Комбинация приборов, электропривод наружных зеркал
1615А Звуковой сигнал, диагностический разъем, электро ­двигатель стеклоочистителя ветрового окна
1715А Электродвигатель стеклоочистителя задней двери
1820А Блок управления электрооборудованием салона, реле дополнительного оборудования
1930А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
2040А Электродвигатели стекло подъемников задних дверей
2120А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1Реле электродвигателей стекло подъемников всех дверей
R2Реле дополнительного оборудования

За прикуриватель отвечает предохранитель номер 7 на 15А.

Под панелью отдельные реле могут устанавливаться вне данного блока, например на держателе педали акселератора №1524 – 40А – Подсветка стоп-сигналов, управляемая ЭБУ ESP или реле дополнительного нагрева — с левой стороны блока вентилятора салона.

У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

Где находятся предохранители в Рено Меган 2

Предохранители и реле в салоне

Основной блок

Он находится в панели приборов, слева.

Фото — схема

Назначение

F1 резерв
F2 резерв
F3 10А прикуриватель
F4 10А задняя розетка
F5 10А розетка в багажном отделении
F6 10А аудиосистема
F7 5А электрообогрев наружных зеркал
F8 10А стеклоомыватель, сигнализатор незакрытых дверей
F9 30А автоматический стояночный тормоз
F10 10А щиток приборной панели
F11 25А электропривод сиденья, подрулевые переключатели
F12 20А электроподогрев сиденья пассажира
F13 резерв
F14 25А электро стеклоподъемник двери переднего пассажира
F15 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F16 25А электро стеклоподъемник правой задней двери
F17 25А электро стеклоподъемник левой задней двери
F18 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F19 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
F20 5А блок управления климатической установкой
F21 3А лампы подсветки зеркал в солнцезащитных козырьках
F22 3А плафоны освещения салона, датчик дождя и освещенности
F23 20А разъем прицепа
F24 15А ЦЭКБС
F25 3А внутреннее зеркало заднего вида
F26 10А система навигации, CD-чейнджер, аудиосистема
F27 20А аудиосистема, блок управления стояночным тормозом
F28 резерв
F29 резерв
F30 15А ЦЭКБС, указатели поворота
F31 10А ЦЭКБС
F32 30А электро стеклоподъёмник двери водителя
F33 25А ЦЭКБС, центральный замок
F34 30А  ЭБУ мультиплексной сети двери пассажира
F35 15А часы, указатель температуры наружного воздуха, дисплей телефона
F36 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F37 10А сигналы торможения, блок управления электрооборудованием
F38 30А автоматический стояночный тормоз
F39 30А ЭБУ складной крыши
F40 40А электровентилятор климатической установки
F41 25А электропривод люка
F42 40А обогрев заднего стекла
  • RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
  • RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
  • RC 40C — реле обогрева заднего стекла
  • RD 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Дополнительные реле

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.

Рено меган сценик 1 предохранители и реле

Семейный автомобиль Renault Megane был представлен в 1995 году. Официальное производство началось 1996 г. А в 1997 году на его платформе начали выпускать компактвэн Megane Scenic. Годы производства Renault Megane Scenic 1 поколения 1998, 1999, 2000, 2001, 2002 и 2003. В данном материале вы найде информацию с описанием расположения блоков предохранителей и реле рено меган сценик 1 поколения, их фотографии и схемы с описанием назначения элементов.

Предохранители и реле под капотом

В моторном отсеке блок находится с левой стороны, рядом с аккумулятором.

Возможное несколько вариантов его исполнения.

Фотография вариант 1

Фотография вариант 2

Схема

Описание

A Реле топливного насоса
B Реле системы управления двигателем
C Реле 1 нагревателя охлаждающей жидкости
D Реле электромагнитной муфты компрессора кондиционера
F Реле стартера — автоматическая коробка передач
G
H
I Реле 2 нагревателя охлаждающей жидкости
J Реле электродвигателя вентилятора системы охлаждения — высокая скорость
K Реле электродвигателя вентилятора системы охлаждения — низкая скорость
1 (30A) Электродвигатель вентилятора системы охлаждения, подогреватель топливного фильтра
2 (30А) Управление двигателем
3 (7,5A) Система кондиционирования
4 (3А) Система двух компонентной топливоподачи Bi-Fuel
5 (7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
6 (7,5А) Система управления АКПП, стартер
7 (7,5) Подушка безопасности, система управления двигателем, подогреватель топливного фильтра
8 (7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
9 Диод кондиционера
10 Диод кондиционера
11 (70А) Нагреватель охлаждающей жидкости, свечи накаливания
12
13
14 (40А/50А) Электродвигатель вентилятора системы охлаждения — 2-я скорость, подогреватель топливного фильтра
15
16 (60А) Антиблокировочная система тормозов (ABS)
17
18 (60А) Обогреватель лобового стекла
19 (40А) Система кондиционирования
20 (60А) Многофункциональный блок управления 1
21 (60А) Блок предохранителей/ реле, приборная панель 2
22 (60A) Противоугонная система, звуковой сигнал, выключатель освещения

Предохранителей и реле в салоне

Он находится слева от рулевой рейки, под защитной крышкой.

На обратной стороне крышки будет находится актуальная схема с описанием предохранителей.

Схема блока

Расшифровка

  1. (25A) Электродвигатель привода стекло подъёмника задней левой двери
  2. (25A) Электродвигатель привода стекло подъёмника задней правой двери
  3. (15A) Очиститель/ омыватель заднего стекла
  4. (7,5A) Обогреватель зеркал заднего вида на дверях
  5. (15A) Аудиосистема, антенна с электроприводом, электропривод зеркал заднего видана дверях
  6. (15A) Звуковой сигнал
  7. Реле электродвигателя вентилятора системы охлаждения, комбинация приборов
  8. (5A) Задние противотуманные фонари
  9. (15A) Противотуманные фары
  10. (7,5A) Лампы переднего левого габарита/ заднего левого габарита
  11. (10A) Омыватели фар
  12. (7,5A) Лампы переднего правого габарита/ заднего правого габарита
  13. (5A) Антиблокировочная система тормозов (ABS)
  14. (25A) Электродвигатель привода стеклоподъемника передней правой двери
  15. (15A) Система управления АКПП, реле электропривода стекло подъемника, стоп-сигналы
  16. (15A) Многофункциональный блок управления 1, фонари заднего хода
  17. (10A) Лампа дальнего света (левая)
  18. (25A) Электродвигатель стекло подъемника передней левой двери
  19. (10A) Лампа дальнего света(правая)
  20. (20A) Система кондиционирования, люк
  21. (10A) Разъем питания дополнительного оборудования
  22. (15A) Подогреватель сидений
  23. (20A) Отопитель/ кондиционер
  24. (10A) Лампа ближнего света (левая)
  25. (15A) Аудиосистема, предохранитель прикуривателя рено меган сценик 1
  26. (10A) Лампа ближнего света(правая)
  27. Перемычка — фары

За прикуриватель отвечает предохранитель номер 30.

Нижний ряд

Схема

Назначение

  • A — (15А) Указатели поворота/аварийная сигнализация
  • B — (5А) Многофункциональный блок управления 1
  • C — (20А) Центральный замок
  • D — (20А) Очиститель лобового стекла
  • E — (25А) Электропривод стеклоподъемников
  • F — (30А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

За блоком с предохранителями, могут так же находится следующие реле:

Схема

Обозначение

A Реле насоса омывателя фар
B Реле системы освещения в дневное время — фары
C Реле системы освещения в дневное время — лампы передних/задних габаритов
D Реле системы освещения в дневное время — главное реле

Так же возможно расположение отдельных элементов предохранителей и реле под пассажирским сидением: А — разъем блока питания, F — предохранители.

Процесс замены

Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.

Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок (делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются), затем освободить три фиксатора (один задний и два передних).

После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 (левая фара) и Ef25 (правая фара).

На крышке монтажного блока с внутренней стороны приведена схема расположения элементов. Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене. На изображении наглядно показано различие между исправным (В) и перегоревшим (С).

По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае – 10 ампер. Установите при помощи пинцета элементы нужного тока на место извлеченных. Важный момент в общем случае: если электроника не работает без видимых на то причин при исправном предохранителе, либо поставленный элемент перегорает через небольшой промежуток времени, следует обратиться в авторизованный сервисный центр для выявления причин неисправности и последующего устранения.

Где находится блок предохранителей Рено Меган 3 схема и назначение предохранителей

Блок предохранителей Меган 3: где находится, схема и предназначение

Блок предохранителей — это неотъемлемый элемент электронных систем любого современного автомобиля. Именно от состояния плавких элементов зависит, насколько эффективно каждая система будет защищена от мощностных перегрузок и, как и следует ожидать, сколько прослужит тот или иной электронный помощник. О том, как такая система встроена на Рено Меган третьего поколения, читайте далее.

Внутренняя электроника

За эту часть электронных систем отвечает блок, находящийся в салоне. Его расположение – в небольшой нише у левой ноги водителя, которая защищена от механических повреждений небольшой пластиковой крышкой, закрывающейся при помощи нескольких защелок.

Если судить по схеме, здесь находятся предохранители, отвечающие за всю внутреннюю электронику машины, которая не касается работы двигателя, коробки передач и системы зажигания. Всего в салоне Меган находятся 19 плавких элементов, имеющих удельные силы тока, равные 10, 15, 25 и 30 ампер, в зависимости от назначения каждой системы и ее мощности.

Так, судя по схеме, под номером 2 располагается плавкий элемент силой тока в 25 ампер. Он отвечает за работу штатного стоп-сигнала, который расположен на заднем стекле. Выше него, под номером 3, располагается предохранитель механизма электромеханического блока всех дверей из салона.

Помимо этого, стоит обратить внимание на 6 ячейку. Стоит проверить состояние плавкого элемента, находящегося в ней, если отказали оба указателя поворота

К слову, для этого желательно запастись предохранителем на 15А. В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным.

Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер.

Электроника двигателя

Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.

Самой главной в блоке является ячейка под номером 30. Здесь находится элемент, отвечающий за работу стартера

Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него. Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте

В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.

Большое значение имеет также часть, отвечающая за работу наружного освещения, которое включает в себя ближний и дальний свет фар, габаритные и противотуманные огни.

Так, в ячейке номер 1 находится плавкий элемент, отвечающий за работу всего наружного освещения и части индикаторов и подсветок салона, включая кнопки стеклоподъемников. прикуриватель и лампы климат-контроля и аудиосистемы.

Кроме этого, 4 ячейке соответствует исправная работа передних противотуманных фар, если они предусмотрены комплектацией. Рядом с ней, в 5 и 6 разъемах заключается работа ближнего и дальнего света в автомобиле

Также стоит обратить внимание на 7 разъем: он отвечает за исправную работу блока диагностического разъема, реле обогрева заднего стекла хэтчбека и универсала и работу селектора автоматической трансмиссии. В 16 ячейке можно обнаружить источник неисправности сигналов торможения, электрического усилителя руля и некоторых дополнительных электронных систем

Подводя итоги

Блок предохранителей на Рено Меган представляет собой крайне важную систему, отвечающую за исправную работу большинства электронных помощников водителя. Зная функции каждого элемента, можно безошибочно определять источники неисправности и устранять недочеты, связанные с электроникой автомобиля.

Каким способом снять предохранительный блок

Если поставить вставку, которая не будет соответствовать той, что необходима по емкости, посадочные места предохранителя могут попросту выгореть. Тогда приходится менять предохранительный блок на новый. Как это делается?

В принципе французские модели Меган второй и третьей серии в плане замены блока предохранителей ничем не разнятся. Все действия выполняются в следующей последовательности:

  • Первым делом поднимают капот и отсоединяют обе клеммы аккумулятора. Все работы должны производится с отключенным источником питания. Если этого не сделать, результат может оказаться плачевным.
  • В правой стороне подкапотного пространства находится монтажный блок предохранителей.
  • Демонтируют аккумулятор.

Откручивают четыре винта на площадке АКБ.

В углу площадки находится один винт крепления хомута с проводами. Его откручивают и полностью высвобождают хомут.

С помощью гаечного ключа выкручивают винт, которым крепится блок предохранителей автомобиля.

Немного вытягивают с места БП и отсоединяют все разъемы с проводами.

Получают вот такой блок с элементами защиты.

Теперь ничего не препятствует свободной замене предохранителей на блоке. Процедуру снятия старых плавких элементов на новые выполняют при помощи пинцета. После замены устройств БП собирают и устанавливают, выполняя операции в обратном порядке.

Монтажный блок предохранителей автомобиля Renault Megane III выполняет очень важную функцию – он отвечает за корректную работу электронной системы транспортного средства. Поэтому, любому водителю следует знать расположение и назначение каждого предохранителя, чтобы вовремя устранять возникающие при эксплуатации автомобиля неисправности.

Замена предохранителей под капотом Рено Меган 2 My-Megane2.ru

Всем Привет! В сегодняшнем посте хочу описать процесс замены предохранителей в монтажном блоке, находящимся под капотом автомобиля Рено Меган 2. Сразу скажу, что сделать это не так просто, как на других автомобилях. В отчете постарался изложить все более подробно в мелочах. Итак начнем!

Заменяем предохранители на автомобиле Рено Меган 2 в следующей последовательности:

1. Снимаем аккумулятор.2. Снимаем пластиковый держатель жгута проводов, который крепится на верхней части контроллера (смотри фото).

3. Откручиваем 3 торкса T-40 и ключом на 10 мм одну гайку и болт.

4. Отсоединяем 3 разъема от контроллера и убираем его в сторону.



5. Шлицевой отверткой поддеваем пистон крепления жгута проводов и вытаскиваем его.

6. Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.

7. Откручиваем 2 торкса T-30 крепления верхней крышки монтажного блока и снимаем её.

8. Снимаем и отсоединяем 2 разъема (смотри фото).



9. Ключом на 13 мм откручиваем болт крепления платы предохранителей (монтажной платы).

10. Далее, для удобства, рекомендую снять воздушный фильтр.

11. Теперь, шлицевой отверткой выводим из зацепления защелку крепления пластмассового короба, в который вставлена плата предохранителей, с основным пластиковым корпусом.

12. Также шлицевой отверткой выводим из зацепления защелку верхней половины основного пластикового корпуса, с которого до этого мы откручивали крышку, крепящуюся на 2 торксах Т-30 (смотрим фото). Это нужно для того, чтобы легче было вытаскивать плату предохранителей.

13. Ну наконец-то вытаскиваем плату предохранителей. Начинайте тянуть с ближнего к вам угла, а другой рукой подтягивайте вверх, верхнюю часть основного пластикового корпуса (про него я как раз говорил в предыдущем пункте). Делайте аккуратно, потихоньку, покачивающими движениями и она вылезет.

14. Вытащили!

15. Теперь шлицевой отверткой поддевая 2 защелки, вытаскиваем плату предохранителей из пластмассового короба.

16. Для удобства отсоединяем все фишки на плате и меняем предохранители!



Также видим, что внутри основного пластикового корпуса находится еще один блок с предохранителями и теперь вам не составит труда и их тоже поменять.

17. Собираем все в обратном порядке.

Блоки под капотном рено меган 2

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Фотография

Схема

Описание

  1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
  2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
  3. 15А — Насос омывателя фар
  4. 20А — Противотуманные фары
  5. 10А — Дальний свет (левая блок-фара)
  6. 10А — Дальний свет (правая блок-фара)
  7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
  8. 30А — Блоку правления ABS, ESP
  9. 30А — Передний стеклоочиститель
  10. 10А — Блок управления подушками безопасности
  11. 20А — Не используется
  12. 7,5А — ЭБУ коробки передач
  13. 25А — Система управления двигателем
  14. 15А — Датчики концентрации кислорода — нагрев
  15. 20А — ЭБУ коробки передач
  16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
  17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
  18. 15А — Блок управления электрооборудованием
  19. 30А — Стартер
  20. — Не используется
  21. 20А — Топливный модуль, катушки зажигания,  ЭБУ системы питания сжиженным газом
  22. 10А — Электромагнитная муфта компрессора кондиционера
  23. 5А — ЭБУ системы впрыска
  24. 20А — Ближний свет (левая фара), электрокорректор
  25. 20А — Ближний свет (правая фара), электрокорректор
  26. — Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

  • A — Не используется
  • B — Реле подогревателя топлива
  • C — Реле света заднего хода
  • D — Не используется
  • F1 — 80A блока управления погружными подогревателями
  • F2 — 70A блока предпускового подогрева
  • F3 — Не используется
  • F4 — 80A блока управления погружными подогревателями
  • F5 — 60A / 40А реле электровентилятора
  • F6 — 20А Подогревателя топлива
  • F7 — Не используется
  • F8 — 30А реле электровентилятора
  • F9 — Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Назначение

  • F1 — 190A Стартер
  • F2 — 50A блок предохранителей и реле в салоне
  • F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  • F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
  • F5 — 80A электроусилитель рулевого управления
  • F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
  • F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Описание

  1. 70А — дополнительный отопитель салона
  2. 80А — блок предохранителей и реле в салоне
  3. 80А — блок предохранителей и реле в салоне
  4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  5. 30А — дополнительный отопитель
  6. 50А —  ЭБУ АБС с ESP

Не работает прикуриватель на Меган 2

Прикуривателем, на всех автомобилях, в том числе и на Renault Megane 2, по его прямому назначению пользуются только те водители, которые курят. И если бы его использовали только для этих целей, то проблем с гнездом прикуривателя не было бы вообще. Но, с появлением различных дополнительных устройств, таких как автомобильный электрический компрессор, пылесос, видиорегистратор, а через конвертор подключают ноутбуки, и есть ещё масса других полезностей, которым требуется 12-ти вольтовое питание. А получают они его, через гнездо прикуривателя.Устройство прикуривателя несложное, а напряжение на него подается с генератора или аккумуляторной батареи через два предохранителя. Один из них 80-ти амперный, который работает на несколько электрический цепей (вентилятор отопителя, магнитола и т.д. ), в том числе и на прикуриватель, а второй 10-ти амперный, он работает только на прикуриватель.

Зная силу тока, на которую рассчитан предохранитель прикуривателя, и напряжение бортовой сети, нетрудно подсчитать, какова должна быть максимальная мощность подключаемого устройства 10 А*12 В = 120 Вт. Если владелец автомобиля Renault Megane 2, подключит через прикуриватель компрессор, у которого потребляемая мощность, предположим, равна 130 Вт, то 10-ти амперный предохранитель прикуривателя сгорит, и он работать перестанет.

Многие водители пользуются разветвителями, для того чтобы к гнезду прикуривателя можно было подключить одновременно несколько устройств. В этом случае, необходимо посчитать какова будет их суммарная мощность, если она превысит 120 Вт, то предохранитель опять же сгорит. Аналогично можно сжечь и 80-ти амперный предохранитель, если одновременно будут задействованы все электрические цепи, которые он защищает, на максимальную мощность.

Вторая причина, которая выводит прикуриватель из строя, это когда водитель подключает устройство, у которого имеется несоответствие наружного диметра штекера, внутреннему диаметру гнезда прикуривателя. Это, во многих случаях, приводит к короткому замыканию, в результате которого сгорает предохранитель, плавятся контакты прикуривателя и его приходится заменять на новый.

4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток Цвет
5 Светло-коричневый
10 Красный
15 Синий
20 Желтый
25 Белый
30 Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

Потребитель тока А
1 Обогреваемые жиклеры омывателей лобового стекла 5
2 Указатели поворота 10
3 Очистители фар, освещение ящика для перчаток, органов управления
климатической установкой, селектора автоматической коробки передач
5
4 Освещение номерного знака 5
5 Обогрев сидений, климатическая установка 10
6 Плафоны и светильники для чтения, плафон багажного отделения 5
7 Блок управления ABS 10
8 Автоматический корректор наклона фар при газоразрядных лампах,
телефон
5
9 Обогрев зеркал 10
10 CD-чейнджер 5
11 Круиз-контроль при автоматической коробке передач 5
12 Питание системы самодиагностики 10
13 Сигналы торможения 10
14 Установка зеркал, стеклоподъемники, центральная блокировка
замков
15
15 Комбинация приборов, автоматическая коробка передач 10
16 Свободен
17 Навигационная система 7,5
18 Дальний свет правый 10
19 Дальний свет левый 10
20 Ближний свет правый, корректор наклона правой фары 10
21 Ближний свет левый, корректор наклона левой фары 10
22 Габаритные и стояночные огни правые 5
23 Габаритные и стояночные огни левые 5
24 Стеклоомыватели 25
25 Вентилятор системы вентиляции, климатическая установка 30
26 Обогрев заднего стекла 30
27 Свободен 15
28 Топливный насос 15
29 Электронные системы двигателя 20
30 Подъемно-сдвижная панель люка крыши 20
31 Фонари заднего хода, автоматическая коробка передач, круиз-контроль
при механической коробке передач
15
32 Электронные системы двигателя 20
33 Прикуриватель 15
34 Электронные системы двигателя 15
35 Плюс» продолжительного электропитания прицепа 30
36 Противотуманные фары, задние противотуманные фонари 15
37 Телефон, радио 20
38 Установка зеркал, дистанционное управление блокировкой крышки
лючка топливозаливной горловины, стеклоподъемники, центральная блокировка
замков
15
39 Аварийная сигнализация 15
40 Звуковой сигнал 25
41 Свободен
42 Свободен
43 Свободен
44 Обогрев сидений 30



схемы блока реле под капотом, где находятся

Основные предохранители Renault Megane 2 разнесены на 4 части. Три находится внутри моторного отсека. Четвертый устанавливается в салоне. Все плавкие вставки и релейные переключатели предназначены для защиты силовых цепей и управляющих магистралей электронного оборудования.

Меган 2 поколения выпускается с 2003 года, но дальнейшее описание монтажных блоков приведено на авто 2007 г производства. Данные актуальны для модификаций универсал, седан и хэтчбек.


Блок предохранителей Меган 2 в салоне

Модуль устанавливается в левой части приборки. Чтобы добраться до узла потребуется снять защитный кожух.



На фото показана панелька машин, выпускавшихся с 2005 по 2008 год. Независимо от модификации и комплектации авто, расположение узла остается неизменным. Единственное, что может разниться – последовательность установки элементов.

Предохранители Меган 2 под капотом

Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ.

Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.

Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления.

Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.

Распиновка блока

На мегане 2 фазы в полном виде не приведена в сервисных руководствах. Это связано с тем, что схемы электрооборудования изображаются частично. Здесь присутствует только отдельный элемент конструкции с соответствующим предохранителем.

Чтобы определить распиновку конкретного плавкого элемента, потребуется изучить схему обслуживаемого прибора.

Схема предохранителей



На фото выше приведена схема установки вставок салонного блока. Подобное расположение актуально для большинства автомобилей, претерпевших рестайлинг 2008-2009 года. Также обозначение подходит для отдельных машин с 2004 г выпуска.

Далее изображена электрическая схема основного блока под капотом машины.

Для удобства восприятия, полная расшифровка предохранителей модулей приведена в подпунктах ниже.

Где находится предохранитель кондиционера

Система кондиционирования воздуха на авто типа дизель и бензин не отличается по конструкции. За работу сложного блока отвечает несколько плавких элементов одновременно.

Магистраль активации управления агрегатом проходит через 1 гнездо моторного модуля. Муфта компрессора запитана от предохранителя 16, находящегося рядом. Органы управления защищены вставкой 10, смонтированной в салоне, а силовая линия привода работает от элемента 19 под приборкой.

Бензонасос

Питание топливного насоса выполнено особым образом. В линии нет предохранителей, их роль выполняет ЭБУ двигателя. Если пропало питание установки, искать причину следует именно здесь.

Предохранитель прикуривателя

На версиях типа классик, если не работает только розетка, причину следует искать от элемента 7 в салоне машины. Некоторые автомобилисты устанавливают дополнительный агрегат с прямой магистралью от АКБ.


Стартер

Из общего ряда приборов выделяется предохранитель управляющей магистрали. Его следует искать под капотом возле аккумулятора. Следует учитывать, что деталь в большинстве комплектаций отличается по месту установки. Некоторые модификации вовсе не имеют подобного элемента – присутствует только реле, питаемое через замок зажигания.

Если вставка постоянно перегорает, причину следует искать в стартере.

Предохранитель печки: где находится

В комплектациях без системы кондиционирования, защита моторчика печки устанавливается под приборкой на позиции 19.

Вентилятор

Информация по обдуву отопителя указана выше. Для кулера радиатора питание подается от силового элемента 18 в моторной области авто. Вставка отвечает за обе скорости вращения привода (при наличии таковых).

Дворники

Силовая линия переднего дворника работает от вставки 22. Реле прерывателя обычно монтируется возле привода.

Где стоит предохранитель ближнего света

С лампами не все так просто. Здесь присутствует тройная магистраль. Предохранитель 4 подает питание на правый блок, вставки 5 и 7 ответственны за левый борт машины.

Подобное расположение актуально по причине повышенной сложности конструкции оптических элементов.

Предохранитель плюсовой клеммы

Это вставка повышенного номинала. Деталь обычно монтируется на самой клемме под номером 1. В некоторых версиях автомобиля место установки элемента может незначительно отличаться.

Предохранители аккумулятора

Монтируется в том же месте на второй позиции. Аналогично область монтажа может разниться в разных поколениях и комплектациях транспортного средства.

Стеклоподъемник

Питание системы кнопок выполнено на одной магистрали. Линию обслуживает предохранитель 7 салонного блока. Немного ниже, под номером 20 смонтирован и силовой элемент моторов — №20.

Предохранитель заднего хода

Лампы защищены вставкой 14 салонного блока. Автомобилисты переносят элемент из монтажной панели под приборную доску. Обычно это связано с серьезными неполадками в электрике и последующим низкокачественным ремонтом.


Габариты

Огни левого борта запитаны от салонного предохранителя №1. Освещение по правой стороне обслуживается вставкой 7.

Предохранитель АБС

Контроллер управления устройством запитан от №19. Работоспособность приводов и датчиков ABS зависит от элемента 5, смонтированного в силовом блоке на клемме аккумулятора.

Предохранитель замка багажника

На версии седан за запирание крышки грузового отсека отвечает вставка 6, установленная под приборкой со стороны водителя.

Меган 2: предохранитель омывателя стекла

Стеклоомыватель лобовухт – простое устройство. За питание моторчика отвечает элемент 10, установленный в модуле приборки.

Стоп-сигнал

Запитан от предохранителя 11 в салоне машины. Для получения доступа к панели потребуется снять защитную накладку.

Приборная панель

Индикация и работа контролируется предохранителем 15, установленным в моторной части.

Противотуманные фары

При наличии на машине ПТФ, под капотом устанавливается предохранитель 6 в основном блоке. Питание противотуманок выполнено для правой и левой стороны машины на одной магистрали.

Поворотники

Система включения поворотов и аварийной сигнализации входит в модуль комфорта автомобиля. В отдельных комплектациях, предохранители монтируются под приборкой на пустых гнездах.

Климат-контроль

Климатическая установка аналогично контролируется блоком комфорта. В первых модификациях, предохранители ставились на местах, отведенных для кондиционера.

Селектор АКПП

Индикатор положения автомата запитан от вставки 10 в салоне машины. Электроника селектора работает от элемента 12.

Магнитола

Штатная акустическая система подведена к предохранителю 10 салонного модуля. Отдельные автолюбители при монтаже доработанной магнитолы и динамиков проводят отдельные магистрали от аккумуляторной батареи. Расположение вставки верно только в случае с заводским проигрывателем.


Отопитель

О предохранителях системы подогрева салона указано выше.

Предохранитель зеркал

Система нагревателей зеркал внешнего вида выполнена на одной ветке проводки для обеих сторон машины. За работу теннов отвечает вставка 8 в салоне.

Аналогичное исполнение на приводах регулировки ЗВВ. Сервоприводы питаются через предохранитель 15, смонтированный под приборкой.

Подсветка номера

Освещение знака подключено к общей системе габаритных огней. Если прибор не работает, причину следует искать в указанной цепи.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Реле кондиционера

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле вентилятора охлаждения

Системы принудительного обдува двигателя, монтируется возле радиатора или на левом крыле машины.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле ближнего света

Устанавливаются на головной оптике с тыльной стороны

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.


Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Регулятор генератора

Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.

Реле свечей накала

Активируются благодаря реле №1 и 3, установленным под аккумулятором.

Меган 2 —главное реле: где находится

ЭБУ смонтировано возле вентиляционного отверстия салона на металлической переборке.

Реле зарядки

Контролируется специальным реле. Прибор устанавливается возле генератора на магистрали, идущей к АКБ.

Как снять блок предохранителей

С салонным модулем можно разобраться просто. Для демонтажа устройства потребуется выполнить процедуру.

  1. Обесточить автомобиль.
  2. Вскрыть крышку монтажного блока и найти пластиковые клипсы креплений.
  3. Отжав фиксаторы, следует аккуратно потянуть на себя модуль и вынуть его с посадочного места.
  4. Далее необходимо перевернуть блок и разъединить контактную группу устройства.

В принципе на этом все.

С монтажным блоком под капотом все сложнее. Непонятно чем руководствовались инженеры при продумывании конфигурации устройства. Единственное ясно, что разобрать всю эту архитектуру проблематично.

    1. Полностью обесточить машину.
    2. Снять батарею со своего места.
    3. Далее нужно демонтировать пластмассовый фиксатор проводки.

    1. Дальше потребуется отсоединить всю проводку и клеммы, мешающие демонтировать поддон аккумулятора.
    2. После этого, открывается крышка самого монтажного блока.

    1. После того как защита снята, вооружаемся торксами и откручиваем винтики креплений модуля.
    2. После этого следует вынуть сборку монтажного блока из основного пластикового корпуса.

  1. Дальше отключаются все провода, колодки и клеммы от сборки.

Смена предохранителей

Как добраться до элементов, уже написано выше. Замена самой плавкой вставки также выполняется по определенному алгоритму.

  1. Определить перегоревший предохранитель.
  2. Используя специальные щипцы или пинцет вынуть поврежденную деталь с посадочного места и установить вместо нее новую.

Категорически запрещено вытягивать предохранители голыми руками, раскачивая их. Так можно отломать тонкую ножку детали.

Ремонт блока

После снятия модуля можно определить – предусмотрел ли изготовитель возможность его ремонта. Если устройство перегорело или механически повреждено, его восстановление может обойтись дороже, чем покупка исправной детали.

Основные этапы замены неисправных предохранителей

Обычно процедура выглядит так.

  1. Определить неисправный прибор.
  2. Разобрать монтажный блок и найти нужный предохранитель.
  3. Вынуть поврежденный элемент из посадочного гнезда.
  4. Собрать конструкцию в обратном порядке.

Итог

Предохранители и реле Мегана 2 эффективны в защите электронного оборудования. Единственный недочет конструкции – сложность обслуживания устройства.

Замена предохранителей под капотом Рено Меган 2 My-Megane2.ru

Всем Привет! В сегодняшнем посте хочу описать процесс замены предохранителей в монтажном блоке, находящимся под капотом автомобиля Рено Меган 2. Сразу скажу, что сделать это не так просто, как на других автомобилях. В отчете постарался изложить все более подробно в мелочах. Итак начнем!

Заменяем предохранители на автомобиле Рено Меган 2 в следующей последовательности:

1. Снимаем аккумулятор.
2. Снимаем пластиковый держатель жгута проводов, который крепится на верхней части контроллера (смотри фото).

3. Откручиваем 3 торкса T-40 и ключом на 10 мм одну гайку и болт.

4. Отсоединяем 3 разъема от контроллера и убираем его в сторону.



5. Шлицевой отверткой поддеваем пистон крепления жгута проводов и вытаскиваем его.

6. Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.

7. Откручиваем 2 торкса T-30 крепления верхней крышки монтажного блока и снимаем её.

8. Снимаем и отсоединяем 2 разъема (смотри фото).



9. Ключом на 13 мм откручиваем болт крепления платы предохранителей (монтажной платы).

10. Далее, для удобства, рекомендую снять воздушный фильтр.

11. Теперь, шлицевой отверткой выводим из зацепления защелку крепления пластмассового короба, в который вставлена плата предохранителей, с основным пластиковым корпусом.

12. Также шлицевой отверткой выводим из зацепления защелку верхней половины основного пластикового корпуса, с которого до этого мы откручивали крышку, крепящуюся на 2 торксах Т-30 (смотрим фото). Это нужно для того, чтобы легче было вытаскивать плату предохранителей.

13. Ну наконец-то вытаскиваем плату предохранителей. Начинайте тянуть с ближнего к вам угла, а другой рукой подтягивайте вверх, верхнюю часть основного пластикового корпуса (про него я как раз говорил в предыдущем пункте). Делайте аккуратно, потихоньку, покачивающими движениями и она вылезет.

14. Вытащили!

15. Теперь шлицевой отверткой поддевая 2 защелки, вытаскиваем плату предохранителей из пластмассового короба.

16. Для удобства отсоединяем все фишки на плате и меняем предохранители!



Также видим, что внутри основного пластикового корпуса находится еще один блок с предохранителями и теперь вам не составит труда и их тоже поменять.

17. Собираем все в обратном порядке.

Как поменять предохранители и реле в монтажном блоке панели приборов читаем в статье «Предохранители и реле в салоне Рено Меган 2»

Спасибо за внимание!!!

Предохранители и реле Renault Megane 2 (фаза 1 и фаза 2)

 Как собственно и все автомобили, Renault Megane 2 не является исключением в отношении защиты цепей и управления силовыми сигналами. Для этих целей в машине есть блоки реле и предохранителей. Один в салоне, три в подкапотном пространстве: один на клеймах аккумулятора, второй на кожухе в коробке предохранителей, третий на салазках выдвижной. Именно об этих блоках и местах установки, а еще точнее о расположении предохранителей, о их номиналах и функциональности вам и будет рассказано в этой статье.
Информация будет приведена для машин Рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями.


Где расположен блок предохранителей и реле в салоне Renault Megane 2

Блок предохранителей в салоне расположен в панели приборов снизу слева. Для наглядности взгляните на фото, по ним хорошо видно, где же расположен этот блок. До этого блока легко добраться, легко проверить в нем целостность предохранителей.

Сам блок выглядит вот так…

…а обозначение предохранителей и номиналы в нем следующие.

Номер

Сила тока, А

Наименование предохранителя/реле

Защищаемая цепь

1

Резервный

2

Резервный

3

Резервный

4

3

АР1А

Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света

5

20

BPR1

Обогрев сидений водителя и переднего пассажира

6

20

BR3

Электрозамки всех дверей

7

15

Прикуриватель

8

7,5

15RP

Обогрев наружных зеркал

9

10

SP15

Блок управления ABS

10

15

SP2

Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией

11

15

SP17

Стоп-сигнал

12

Резерв

13

25

BP55

Электродвигатель стеклоподъемника двери водителя

14

25

BP70

Электродвигатель стеклоподъемника двери перед­него пассажира

15

20

ВСРЗ

Комбинация приборов, электропривод наружных зеркал

16

15

ВР32

Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна

17

15

ВР25

Электродвигатель стеклоочистителя двери задка

18

20

ВР77

Блок управления электрооборудованием салона, реле дополнительного оборудования

19

30

SP3

Электродвигатель системы отопления (кондициони­рования) и вентиляции салона

20

40

BP87/BP48

Электродвигатели стеклоподъемников задних дверей

21

20, 40

BP93

Электродвигатель люка салона, электропривод складывающейся крыши

R1



Реле электродвигателей стеклоподъемников всех дверей

R2

Реле дополнительного оборудования

Теперь де можно о блоках и местах в подкапотном пространстве. Начнем с того, что попроще.

Где расположен блок предохранителей и реле в моторном отсеке Renault Megane 2

Первые предохранители можно обнаружить прямо на клеймах аккумулятора. Там всего-то 3 штучки.

У них следующие задачи и цели по защите цепей.

Номер

Сила тока,А

Наименование предохранителя/реле

Защищаемая цепь

1

30

BPS1

Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона

2

350, 400

BPDA

Коммутационный блок моторного отсека (350 А — автомобиля с бен­зиновым двигателем, 400 А — автомобиля с дизельным двигателем)

3

30

ВР31

Коммутационный блок моторного отсека

Дальше все сложнее. До остальных предохранителей придется добираться. Ведь они спрятаны за аккумулятором. Поэтому первым делом снимаем аккумулятор.

Снимаем фурнитуру, отключаем штекеры от ЭБУ. Снимаем полностью площадку под аккумулятор.

Добираемся до кожуха где стоят предохранители.

По дороге отключаем штекера. Основной пластиковый корпус остается на месте, из него и вытаскивается сборка блока.

Саму сборку тоже надо еще вскрыть. В целом это какой-то дурдом! Очень все неудобно и долго.

Вот он блок, но и то предварительно уже отключены провода.

Теперь же о вариация того, что вы можете увидеть. Можно увидеть такой блок. Таким он был на первых машинах. Обозначения смотрите ниже.



Возможна и другая вариация, более поздние версии Renault Megane 2.



Ну и в самом конце можно сказать о силовых предохранителях, которые остались на кожухе прикрученном к левому крылу, то есть на том корпусе из которого мы вытащили блок о котором писали выше. Силовые предохранители выглядят так.

И у них согласно обозначениям следующий функционал.

Номер

Сила тока, А

Наименование предохранителя/реле/Цвет

Защищаемая цепь

1

70

ВР91/Оранжевый

Реле дополнительного подогрева 2

2

60

ВР11/Красный

Монтажный блок предохранителей и реле в салоне

3

40

ВР9/Красный

Реле дополнительного подогрева 1

4

70

ВР81/Оранжевый

Электроусилитель рулевого управления

5

50

ВР8/Красный

Блок управления ABS

6

70

ВР12/Оранжевый

Монтажный блок предохранителей и реле в салоне

7

20

ВР27/Желтый

Реле подогрева топливного фильтра дизельного двигателя

8

70

ВР35/Оранжевый

Блок управления предпускового подогрева

9

9

Не используется

Теперь вы знаете пусть не все, но очень многое о том где находятся и как добраться до предохранителей на машине Renault Megane 2

Предохранители рено меган 2: где находятся, замена

Где расположен блок предохранителей и реле в салоне Renault Megane 2

Блок предохранителей в салоне расположен в панели приборов снизу слева. Для наглядности взгляните на фото, по ним хорошо видно, где же расположен этот блок. До этого блока легко добраться, легко проверить в нем целостность предохранителей.

Сам блок выглядит вот так…

…а обозначение предохранителей и номиналы в нем следующие.

Номер  Сила тока, А Наименование предохранителя/реле Защищаемая цепь
1 Резервный
2 Резервный
3 Резервный
4 3 АР1А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20 BPR1 Обогрев сидений водителя и переднего пассажира
6 20 BR3 Электрозамки всех дверей
7 15 Прикуриватель
8 7,5 15RP Обогрев наружных зеркал
9 10 SP15 Блок управления ABS
10 15 SP2 Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15 SP17 Стоп-сигнал
12 Резерв
13 25 BP55 Электродвигатель стеклоподъемника двери водителя
14 25 BP70 Электродвигатель стеклоподъемника двери перед­него пассажира
15 20 ВСРЗ Комбинация приборов, электропривод наружных зеркал
16 15 ВР32 Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15 ВР25 Электродвигатель стеклоочистителя двери задка
18 20 ВР77 Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30 SP3 Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40 BP87/BP48 Электродвигатели стеклоподъемников задних дверей
21 20, 40 BP93 Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

Теперь де можно о блоках и местах в подкапотном пространстве. Начнем с того, что попроще.

Где расположен блок предохранителей и реле в моторном отсеке Renault Megane 2

Первые предохранители можно обнаружить прямо на клеймах аккумулятора. Там всего-то 3 штучки.

У них следующие задачи и цели по защите цепей.

Номер Сила тока,А Наименование предохранителя/реле Защищаемая цепь
1 30 BPS1 Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона
2 350, 400 BPDA Коммутационный блок моторного отсека (350 А — автомобиля с бен­зиновым двигателем, 400 А — автомобиля с дизельным двигателем)
3 30 ВР31 Коммутационный блок моторного отсека

Дальше все сложнее. До остальных предохранителей придется добираться. Ведь они спрятаны за аккумулятором. Поэтому первым делом снимаем аккумулятор.

Снимаем фурнитуру, отключаем штекеры от ЭБУ. Снимаем полностью площадку под аккумулятор.

Добираемся до кожуха где стоят предохранители.

По дороге отключаем штекера. Основной пластиковый корпус остается на месте, из него и вытаскивается сборка блока.

Саму сборку тоже надо еще вскрыть. В целом это какой-то дурдом! Очень все неудобно и долго.

Вот он блок, но и то предварительно уже отключены провода.

Теперь же о вариация того, что вы можете увидеть. Можно увидеть такой блок. Таким он был на первых машинах. Обозначения смотрите ниже.

  • Возможна и другая вариация, более поздние версии Renault Megane 2.

Ну и в самом конце можно сказать о силовых предохранителях, которые остались на кожухе прикрученном к левому крылу, то есть на том корпусе из которого мы вытащили блок о котором писали выше. Силовые предохранители выглядят так.

И у них согласно обозначениям следующий функционал.

Номер Сила тока, А Наименование предохранителя/реле/Цвет Защищаемая цепь
1 70 ВР91/Оранжевый Реле дополнительного подогрева 2
2 60 ВР11/Красный Монтажный блок предохранителей и реле в салоне
3 40 ВР9/Красный Реле дополнительного подогрева 1
4 70 ВР81/Оранжевый Электроусилитель рулевого управления
5 50 ВР8/Красный Блок управления ABS
6 70 ВР12/Оранжевый Монтажный блок предохранителей и реле в салоне
7 20 ВР27/Желтый Реле подогрева топливного фильтра дизельного двигателя
8 70 ВР35/Оранжевый Блок управления предпускового подогрева
9 9 — — Не используется

Теперь вы знаете пусть не все, но очень многое о том где находятся и как добраться до предохранителей на машине Renault Megane 2

Источник: https://autosecret.net/rukovodstvo-po-remontu/raspolozhenie-predokhranitelej-na-mashinakh/predokhraniteli-i-rele-renault-raspolozhenie-na-mashinakh/2168-predokhraniteli-i-rele-renault-megane-2-faza-1-i-faza-2

Блок предохранителей на Рено Меган 2/Рено Сценик 2 где находится и как его снять для замены предохранителей

При проблемах с электрикой первым делом все рекомендуют первым делом проверять предохранители, но не на каждом автомобиле они находятся на видном месте. К примеру на Рено Меган блок предохранителей найти, а тем более снять будет задачей не из легких, особенно если это касается блока предохранителей под капотом.

Также кроме подкапотного блока предохранителей на Renault Megane 2/Scenic 2, где находятся предохранители освещения и ряд других, имеется блок предохранителей и реле в салоне, в котором также имеются некоторые предохранители отвечающие за сигнализацию, стеклоподъемники и т.д.

Для владельцев второго Сценика и Мегана покажем наглядно на фото где находится и как снять блок предохранителей.

Забегая на перёд подскажу, что на Рено Меган блок предохранителей тот который отвечает за внешнее освещение, абс, стеклоочистители, бибику, вентилятор охлаждения и некоторые другие находятся в блоке возле аккумулятора.

И если нужно проверить или поменять предохранители, то в большинстве случаев (кроме внешнего освещения) придется снимать аккумулятор и блок управления двигателя.

Если же проблемы с электрикой в салоне авто, то понадобится снять боковую панель, панель с кнопками (возле руля) и панель под рулевой колонкой.

1

Чтобы добраться к блоку предохранителей и реле в салоне автомобиля Renault Megane 2/Scenic 2 сначала нужно снять боковую панель возле руля.

2

Снимаем боковую панельку.

3

Затем снять панель с кнопками и отсоединить ихний разъем питания (тонкой отверткой или шилом).

4

Далее демонтировать панельку под рулевой колонкой открутив 5 болтов где указано на фото.

5

После того как сняли панель под рулем, можно увидеть салонный блок предохранителей.

7

Для того чтобы снять блок с предохранителями и реле, находящимися возле рулевой колонки нужно нажать чем то на защёлку.

8

Вот собственно выпавший блок с реле и предохранителями. Затем перейдем к демонтажу блока предохранителей и реле находящихся под капотом автомобиля Megane 2/Scenic 2.

9

Открыв капот снимаем пластмассовую пластину, а потом открутить 2 болтика защитной крышки блока где находятся предохранители на Рено Меган/Сценик 2.

10

Если присмотреться то первый ряд подкапотных предохранителей уже можно увидеть. Но чтобы демонтировать блок со всеми нужно идти дальше. Придется снять аккумулятор, ЭБУ, площадку под АКБ, снять крышку с предохранителей и потом вытянуть саму плату. По этому продолжаем дальше..

12

Снимем клеммы с аккумуляторной батареи

13

и демонтируем сам аккумулятор.

14

Далее откручиваем крепящие болты ЭБУ («мозги») автомобиля. Сначала верхний болт

15

затем нижний болт крепления.

16

Отсоединяем 3 разъема подходящих к блоку управления.

17

и вынимаем сам ЭБУ. Кстати если кому нужно, то теперь знает как снять блок управления на Renault Megane 2/Scenic 2.

18

Открутив болт крепящий блок предохранителей можно будет его вытащить.

19

Вынимая блок с предохранителями, будьте аккуратны — идет туговато, поэтому тяните потихоньку.

20

Чтобы снять блок полностью отсоедините клеммы (записывать или запоминать не нужно, так как они разные и перепутать невозможно).

22

А вот собственно и сам блок предохранителей Рено Меган/Сценик — вид сверху

23

Блок предохранителей и реле — вид снизу.

Источник: https://etlib.ru/report/639-gde-na-reno-megan-blok-predohranitelej

Предохранители рено меган 2 поколения и блоки реле со схемами и описанием

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.



Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1 7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2 10А Лампа дальнего света левой блок-фары
3 10А Лампа дальнего света правой блок-фары
4 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5 10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6 20А Лампы противотуманных фар
7 7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8 15А Запорный электромеханизм противоугонного устройства рулевой колонки
9 5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11 5А Электромеханизм противоугонного устройства ру­левой колонки
12 5А Автоматическая коробка передач
13 10А Блок управления системой питания сжиженным газом
14 10А Лампы света заднего хода
15 20А Реле электромагнитного клапана системы питания сжиженным газом
16 10А Электромагнитная муфта компрессора кондиционера
17 10А Резерв
18 40А Электровентилятор системы охлаждения двигателя
19 25А Блок управления ABS
20 30А Обогрев стекла двери задка
21 25А Реле стартера
22 25А Электродвигатель стеклоочистителя ветрового окна
23 25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1 70А Реле дополнительного подогрева 2
2 60А Монтажный блок предохранителей и реле в салоне
3 40А Реле дополнительного подогрева 1
4 70А Электроусилитель рулевого управления
5 50А Блок управления ABS
6 70А Монтажный блок предохранителей и реле в салоне
7 20А Реле подогрева топливного фильтра дизельного двигателя
8 70А Блок управления предпускового подогрева
9 Не используется

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1 Резерв
2 Резерв
3 Резерв
4 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20А Обогрев сидений водителя и переднего пассажира
6 20А Электрозамки всех дверей
7 15А Прикуриватель
8 7,5А Обогрев наружных зеркал
9 10А Блок управления ABS
10 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15А Стоп-сигнал
12 Резерв
13 25А Электродвигатель стеклоподъемника двери водителя
14 25А Электродвигатель стеклоподъемника двери перед­него пассажира
15 20А Комбинация приборов, электропривод наружных зеркал
16 15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15А Электродвигатель стеклоочистителя двери задка
18 20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40А Электродвигатели стеклоподъемников задних дверей
21 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

За прикуриватель отвечает предохранитель номер 7 на 15А.

Источник: https://vsepredohraniteli.ru/renault/megan-2.html

Блок предохранителей на автомобилях «Рено-Меган 2—3»

Время прочтения:

В автомобиле Рено Меган производители предусмотрели защиту электронного оборудования от перегрузок.

Если одна из электронных систем выходит из строя, значит, какой-то предохранитель перестал функционировать, следовательно, его нужно заменить на исправный.

Данная статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители выполняют важную роль в электронной системе автомобиля – они размыкают электроцепь в тех случаях, когда напряжение в ней резко возрастает. То есть, детали монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если в электроцепи произошло короткое замыкание, то предохранитель берет удар на себя и выходит из строя.

В большинстве случаев электрооборудование, за функционирование которого отвечал сгоревший предохранитель, остается невредимым.

Заменить элемент на Рено Меган 3 и других моделях Рено гораздо дешевле, чем покупать новые стеклоомыватели, прикуриватель и другое электрооборудование.

Салонный монтажный блок

В данной модели автомобиля Рено предусмотрено два монтажных блока. Один из них расположен в салоне слева от водителя. Чтобы получить к нему доступ, нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Получив доступ к салонному блоку предохранителей на Меган 2 и вооружившись электросхемой, необходимо визуально найти перегоревший датчик и заменить его на новый. Выявить предохранитель, который перегорел, не составит труда – достаточно посмотреть на него на просвете и будет видно целая перемычка у него или перегоревшая.

Чаще всего перегорает элемент, который отвечает за систему отопления и кондиционер. Он имеет маркировку SP3. В первую очередь пря из строя  25-й элемент салонного блока предохранителей меган 2 с маркировкой BCP3, 20 элемент под маркированием BP77 и 10-й с надписью SP2.

Рядом с ними расположены реле, отвечающие за работоспособность электроомывателя фар, электростеклоподъемников и штатного головного механизма.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, которые отвечают за системы электроники и освещения, а также электрооборудование мотора.

Монтажный блок находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитом, зафиксированным на защелку.

С обратной стороны щитка находится электросхема, которая поможет выявить перегоревший элемент. Выглядит она так:

Описание электросхемы монтажного блока, расположенного в моторном отсеке:

Обозначение За что отвечает деталь
F1 Погружные подогреватели
F2 Предпусковый подогрев
F3 Резерв
F4 Погружные подогреватели
F5 Электровентилятор
F6 Подогреватель топлива
F7 Резерв
F8 Блок защиты электровентилятора
F9 Резерв
A Резерв
B Подогреватель топлива
C Огни заднего хода
D Резерв

Салонный блок предохранителей

Данное устройство расположено слева на торпеде. Электросхема «черного ящика» на Рено Меган второго поколения выглядит так:

Описание электросхемы салонного блока:

Маркировка элемента За что отвечает
С За отопительный вентилятор
D Контролирует работу задних электростеклоподъемников
E Обеспечивает функционирование люка крышки
F Контролирует функциональность системы АБС
G Работа аудиосистемы, омывателей фар и стекол, аварийки, электроподогрева задних сидений, прикуривателя
H Контролирует стоп-сигналы
L, M За передние стеклоподъемники
N За функционирование приборной панели, зеркал заднего виденья
O Контролирует работу клаксона
P Обеспечивает работу дворников на задних стеклах
R За работу климат-контроля
S Контролирует изменение температуры в салоне
T За электроподогрев передних сидений
U Контролирует работу центрального замка
W Электроподогрев зеркал заднего виденья
A Контролирует электростеклоподъемники

Алгоритм замены под капотом одинаковый для второго и третьего поколения моделей Рено Меган. Состоит он из следующих этапов:

  • открыть капот и отсоединить АКБ;
  • открутить крепления, которыми зафиксирован аккумулятор, вытащить его;
  • гаечным ключом размером на 10 отвинтить гайку и снять хомут с проводами;
  • открутить кронштейны, которыми закреплен монтажный блок, и снять устройство;
  • вставить новый блок и произвести обратные действия.

Это интересно:  Выбор запчастей для Сузуки

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, в противном случае снятие блока вызовет негативные последствия для автомобиля.

Более подробно процесс описан в видео:

Источник: https://auto-gl.ru/blok-predohraniteley-na-avtomobilyah-reno-megan-2-3/

Схема предохранителей рено меган 2 — RenoStar


Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1 7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2 10А Лампа дальнего света левой блок-фары
3 10А Лампа дальнего света правой блок-фары
4 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5 10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6 20А Лампы противотуманных фар
7 7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8 15А Запорный электромеханизм противоугонного устройства рулевой колонки
9 5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11 5А Электромеханизм противоугонного устройства ру­левой колонки
12 5А Автоматическая коробка передач
13 10А Блок управления системой питания сжиженным газом
14 10А Лампы света заднего хода
15 20А Реле электромагнитного клапана системы питания сжиженным газом
16 10А Электромагнитная муфта компрессора кондиционера
17 10А Резерв
18 40А Электровентилятор системы охлаждения двигателя
19 25А Блок управления ABS
20 30А Обогрев стекла двери задка
21 25А Реле стартера
22 25А Электродвигатель стеклоочистителя ветрового окна
23 25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1 70А Реле дополнительного подогрева 2
2 60А Монтажный блок предохранителей и реле в салоне
3 40А Реле дополнительного подогрева 1
4 70А Электроусилитель рулевого управления
5 50А Блок управления ABS
6 70А Монтажный блок предохранителей и реле в салоне
7 20А Реле подогрева топливного фильтра дизельного двигателя
8 70А Блок управления предпускового подогрева
9 Не используется

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1 Резерв
2 Резерв
3 Резерв
4 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20А Обогрев сидений водителя и переднего пассажира
6 20А Электрозамки всех дверей
7 15А Прикуриватель
8 7,5А Обогрев наружных зеркал
9 10А Блок управления ABS
10 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15А Стоп-сигнал
12 Резерв
13 25А Электродвигатель стеклоподъемника двери водителя
14 25А Электродвигатель стеклоподъемника двери перед­него пассажира
15 20А Комбинация приборов, электропривод наружных зеркал
16 15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15А Электродвигатель стеклоочистителя двери задка
18 20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40А Электродвигатели стеклоподъемников задних дверей
21 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

Источник:

Расположение и схема предохранителей на Рено Меган

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

  • Стандартный блок Меган 1Расширенный блок Меган 1
  • На фото описаны назначения предохранителей.
  • Меган 1 салонный блок, часть 1Меган 1 салонный блок, часть 2Меган 1 салонный блок, часть 3

Megane II

Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.

Направление усилия при открывании крышкиСхема и запасные детали

В этом блоке размещены, например, предохранители вентилятора печки (позиция С, 30 А) и прикуривателя (позиция V, 15 А).

По отзывам ряда владельцев, на машинах могут быть перепутаны местами предохранители V и G. Во время вынимания детали штатной магнитолы она сбросит настройки и при включении попросит ввести код, который поставляется вместе с документацией на автомобиль.

Кроме этих предохранителей, в блоке стоят элементы, указанные на фото ниже.

Монтажная схемаНазначение и номиналы, часть 1Назначение и номиналы, часть 2

Megane III

В монтажном блоке салона автомобиля Рено Меган 3 расположены предохранители и несколько реле. Среди предохранителей имеется 40-амперная вставка для обогрева заднего стекла (позиция F42).

На схеме ниже приведена максимальная раскладка вставок. В нижней части имеются два разъема для подачи напряжения от бортовой сети (ко всем подключен положительный полюс батареи).

  1. В реальности в автомобилях заполнены далеко не все ячейки.
  2. Общая схема блокаНазначение предохранителей, часть 1Назначение предохранителей, часть 2Назначение предохранителей, часть 3
  3. В блоке могут быть установлены реле.
Номер Ток, А Назначение
a 70 Подача питания без отключения во время пуска мотора
b 70 Подача питания с отключением во время пуска мотора
C 40 Обогрев стекла
D 20 Звуковой сигнал в руле

Дополнительно на Меган 3 применяется реле, отвечающее за подачу напряжения с положительной клеммы аккумулятора при работающем моторе. Это реле, рассчитанное на ток до 40 А, вмонтировано под передним пассажирским сидением. При установке штатного дополнительного обогревателя на блок управления климатом в салоне устанавливаются два дополнительных реле — на 40 и 70 А.

Блок под капотом

В зависимости от генерации модели автомобиля блоки в моторном отсеке находятся в разных местах.

Megane I

Блок первого поколения машин самый маленький по размерам. Схема расположения и расшифровка предохранителей приведены на фото.

Схема монтажа элементовРасшифровка

Megane II

  • Блок в моторном отсеке располагается под местом установки 12-вольтовой батареи и контроллера управления электрическими цепями автомобиля.
  • Конструкция этого блока зависит от года выпуска машины так называемой фазы — фаза 1 выпускалась до 2006 года, 2 — с 2006 по 2009.
  • Примером может служить место расположения предохранителя обогрева заднего стекла в блоках машин разных фаз, при этом номинал предохранителя неизменен и составляет 30 А.
  • Блок на машине 1 фазыБлок на машине 2 фазы
  • Ниже на фото в таблицах приведено описание и расшифровки предохранителей в разных фазах.
  • Первая фаза, часть 1Первая фаза, часть 2Первая фаза, часть 3Вторая фаза, часть 1Вторая фаза, часть 2

Megane III

Для этой машины характерно размещение плавких вставок и реле по разным местам моторного отсека. Под капотом предохранители стоят в двух группах — в основном блоке (состоящем, в свою очередь, из двух частей) и дополнительном, в котором установлены силовые предохранители. Фактически под капотом Мегана 3 хэтчбек стоят три различных блока.

  1. Назначение предохранителей приведено в таблицах на фото.
  2. Распиновка основного блокаНазначение предохранителей, часть 1Назначение предохранителей, часть 2
  3. Именно в основном блоке стоит предохранитель, отвечающий за работу стартера (позиция 19, номинал 25 А).
  4. Деталь 21 (на 20 А) защищает сразу несколько цепей — бензонасоса, катушек зажигания и системы подачи сжиженного газа (опция).
  5. Под основным блоком стоит плата расширения, на которой также установлены реле и предохранители.
  6. Расширение основного блокаНазначение предохранителей в немРеле в блоке расширения
  7. Дополнительный блок стоит за аккумулятором автомобиля.
  8. Дополнительный блокПредохранители в таком блоке
  9. Рядом с этим блоком имеется отдельный модуль, служащий для отключения батареи при высоких перегрузках.
  10. В нем расположены два больших предохранителя для стартера и генератора (по 300 А для дизеля и 190 А для бензинового мотора).
  11. При выходе их из строя модуль меняется целиком, отдельной замене подлежит только маленький предохранитель, обозначенный на схеме как F7.
  12. Общая схема модуля
  13. Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

  Где производят рено каптур

Бензиновый вариантДизельный вариант

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

  • Доступ к электрооборудованию на таких машинах организован проще.
  • Для того, чтобы демонтировать блок необходимо:
  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей.

В новом блоке необходимо установить предохранители на те же места, что и в старом. Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля.

Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам.

Источник: https://dol-avto.ru/bez-rubriki/shema-predohranitelej-reno-megan-2.html

Схема предохранителей Рено Меган 2

За защиту бортовой электроники на Рено Меган 2 отвечают плавкие предохранители. Они способны сохранить оборудование при серьёзных скачках напряжения и перегрузках в электросети, а также продлить их ресурс. Если же какая-либо система не функционирует, то это свидетельство того, что предохранитель участка электроцепи вышел из строя и требуется его замена. Данная статья расскажет, каким образом найти необходимую деталь на Рено Меган второй генерации и заменить расходник самостоятельно.

Щиток в салоне Рено Меган

В данной автомашине размещаются всего два блока. Один блок предохранителей находится в салонной части автомобиля в районе левой водительской ноги.

Для того, чтобы открыть его следует снять пластмассовую крышку, отщелкнув предварительно ее защелки. В этом вам поможет схема предохранителей.

Затем, согласно схеме, следует внимательно присмотреться к щитку и выявить нерабочий элемент, который будет заменен. Определить месторасположения неисправного элемента несложно, есть схема предохранителей.

Мы перечислим только наиболее часто выходящие из строя номера. Первой в этом списке находится система климат контроля и обогрева салона, по-простому «печка». За ее защиту отвечает предохранитель в ячейке №30.

На самой детали нанесен заводской артикул SP3, поэтому ее невозможно ни с чем перепутать.

Также в салоне на щитке размещен блок предохранителей для совокупности приборов, который имеет маркер BCP3 и размещен в шине 25. Вблизи него находится важный предохранитель реле управлением электрооборудованием салона.

Он определяется с помощью схемы, ориентируясь на маркировку BP77 и ячейку номер 20. Также внимание должна привлекать ниша №10 с предохранительным элементом под заводским номером SP2.

Он отвечает за нормальное функционирование базового головного устройства, электромотора омывателя оптических приборов и стеклоподъемником для всех дверей.

Тормозные колодки Рено Сандеро

Что располагается в подкапотном пространстве Меган

Другой блок предохранителей размещен в подкапотной зоне Рено Меган 2. В свою очередь предохранители под капотом защищают электрические системы двигателя и внешнего освещения.

Предохранители под капотом найти легко: открываем капот и смотрим внимательно на правый угол, где размещен пластиковый щит. Открыв защелки на крышке, следует взять в руки схему и определить, где размещена ячейка, которую ищем.

Сейчас расскажем о базовых деталях, которые в большей степени испытывают нагрузки и более подвержены различным неисправностям. Первым является предохранитель, что располагается в ячейке 30, который размещен рядом с предохранителем такой детали, как бензонасос. Здесь дислоцируется расходник белого цвета, гарантирующий работу стартерного реле.

В случае быстрого прекращения работы двигателя сразу после запуска, а стартерное реле функционирует нормально, существует вероятность возникновения неисправности в блоке штатного бензонасоса. Плавкий расходник защищающий бензонасос, размещен в ячейке № 5 и окрашен в желтый цвет.

Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики.

Если перестали работать огни габаритной сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А.

Также нельзя обойти вниманием и такие ячейки, как 1-4, которые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах.

Рено Сандеро Степвей цвета

Рено Сандеро лампа ближнего света

Подводим итоги

Блок предохранителей, то есть плавких защитных элементов на Рено Меган 2 имеет определённую схему, поэтому поиск конкретного элемента не затруднен. Схема предохранителей поможет провести без проблем ремонтные работы вышеописанного плана осуществлять самостоятельно. Это сэкономить нервы, деньги, время.

Источник: https://ZamenaRenault.ru/megane/obshhie-temy/blok-predohranitelej.html

Рено Меган 2 блок предохранителей: где находится под капотом

За защиту бортовой электроники на Рено Меган 2 отвечают плавкие предохранители. Они способны сохранить оборудование при серьёзных скачках напряжения и перегрузках в электросети, а также продлить их ресурс. Если же какая-либо система не функционирует, то это свидетельство того, что предохранитель участка электроцепи вышел из строя и требуется его замена. Данная статья расскажет, каким образом найти необходимую деталь на Рено Меган второй генерации и заменить расходник самостоятельно.

Щиток в салоне Рено Меган

В данной автомашине размещаются всего два блока. Один блок предохранителей находится в салонной части автомобиля в районе левой водительской ноги.

Для того, чтобы открыть его следует снять пластмассовую крышку, отщелкнув предварительно ее защелки. В этом вам поможет схема предохранителей.

Затем, согласно схеме, следует внимательно присмотреться к щитку и выявить нерабочий элемент, который будет заменен.
Определить месторасположения неисправного элемента несложно, есть схема предохранителей. Мы перечислим только наиболее часто выходящие из строя номера. Первой в этом списке находится система климат контроля и обогрева салона, по-простому «печка». За ее защиту отвечает предохранитель в ячейке №30. На самой детали нанесен заводской артикул SP3, поэтому ее невозможно ни с чем перепутать.

Также в салоне на щитке размещен блок предохранителей для совокупности приборов, который имеет маркер BCP3 и размещен в шине 25. Вблизи него находится важный предохранитель реле управлением электрооборудованием салона. Он определяется с помощью схемы, ориентируясь на маркировку BP77 и ячейку номер 20. Также внимание должна привлекать ниша №10 с предохранительным элементом под заводским номером SP2. Он отвечает за нормальное функционирование базового головного устройства, электромотора омывателя оптических приборов и стеклоподъемником для всех дверей.

Тормозные колодки Рено Сандеро

Что располагается в подкапотном пространстве Меган

Другой блок предохранителей размещен в подкапотной зоне Рено Меган 2. В свою очередь предохранители под капотом защищают электрические системы двигателя и внешнего освещения.

Предохранители под капотом найти легко: открываем капот и смотрим внимательно на правый угол, где размещен пластиковый щит. Открыв защелки на крышке, следует взять в руки схему и определить, где размещена ячейка, которую ищем.

Сейчас расскажем о базовых деталях, которые в большей степени испытывают нагрузки и более подвержены различным неисправностям. Первым является предохранитель, что располагается в ячейке 30, который размещен рядом с предохранителем такой детали, как бензонасос. Здесь дислоцируется расходник белого цвета, гарантирующий работу стартерного реле.

В случае быстрого прекращения работы двигателя сразу после запуска, а стартерное реле функционирует нормально, существует вероятность возникновения неисправности в блоке штатного бензонасоса. Плавкий расходник защищающий бензонасос, размещен в ячейке № 5 и окрашен в желтый цвет.

Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики. Если перестали работать огни габаритной сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А. Также нельзя обойти вниманием и такие ячейки, как 1-4, которые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах.

Рено Сандеро Степвей цвета

Рено Сандеро лампа ближнего света

Подводим итоги

Блок предохранителей, то есть плавких защитных элементов на Рено Меган 2 имеет определённую схему, поэтому поиск конкретного элемента не затруднен. Схема предохранителей поможет провести без проблем ремонтные работы вышеописанного плана осуществлять самостоятельно. Это сэкономить нервы, деньги, время.

Схема предохранителей

Renault Megane II (2003-2009)

В данной статье мы рассматриваем Renault Megane второго поколения, выпускавшийся с 2002 по 2009 год. Здесь вы найдете схемы блоков предохранителей Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 и 2009 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Renault Megane:

Схема предохранителей Renault Megane II 2003-2009


Предохранитель прикуривателя (розетки) в Renault Megane II - это предохранитель «V» в блоке предохранителей на панели приборов.


Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен снизу и слева от рулевого колеса, за панелью.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля
A Описание
C 30 Вентиляция салона
D 30/40 Реле заднего или электрического стеклоподъемника
E 20 K84 и L84: Люк с электроприводом
E 40 E84: Реле гидравлического блока люка
F 10 ЭБУ ABS или электронная программа стабилизации
G 15 Радио - многофункциональный дисплей - реле насоса омывателя фар - реле насоса омывателя фар 2 - прикуриватель первого ряда (на K84 и L84) - подогрев сидений водителя и пассажира - двунаправленный омыватель ветрового и заднего стекла насос - реле дизельного обогревателя - панель управления кондиционером - блок управления кондиционером - компьютер жесткой складной крыши (на E84) - датчик возврата (на E84) - внутреннее зеркало заднего вида (на E84) - центральный коммуникационный блок - центральный блок сигнализации
H 15 Стоп-сигналы
K - Не используется
L 25 Стеклоподъемник водителя
M 25 Электростеклоподъемник пассажира - реле стеклоподъемника
N 20 Отключение потребителя: приборная панель, радио, многофункциональный дисплей, электрический переключатель зеркал заднего вида, блок управления сигнализацией
O 15 Главный электромагнитный звуковой сигнал - диагностический разъем - реле насоса омывателя фар - реле насоса омывателя фар 2 - компьютер жесткой складной крыши (на E84) - контроль монитора автошколы
P 15 Электродвигатель очистителя заднего стекла (на K84)
R 20 Блок управления климатической установкой ЦЭКБС - реле принадлежностей 1
S 3 K84 и L84: Вентилятор датчика температуры в салоне - внутреннее зеркало заднего вида - датчик света и дождя
T 20 Подогрев сиденья пассажира и водителя
U 20 Электрический замок или запирание двери
V 15 E84: Прикуриватель
Вт 7.5 Обогрев зеркал заднего вида переднего пассажира и водителя
Реле
A 40 Электростеклоподъемник
B 40 Принадлежности 1

Блок реле в салоне

Находится под приборной панелью с левой стороны блока вентилятора салона

A Описание
A 40 Дополнительный нагрев 330 Вт 1
B 70 Дополнительный обогреватель мощностью 660 Вт 2

Это реле расположено на кронштейне педали акселератора
№1524 - 40А - Подсветка стоп-сигналов, управляемая ЭБУ ESP

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей №1
Назначение предохранителей в блоке предохранителей №1 в моторном отсеке.
A Описание
F3 25 Соленоид стартера
F4 10 Муфта компрессора кондиционера
F5A 15 Электрозамок рулевой колонки
F5C 10 Фонари заднего хода
F5D 5 ЭБУ системы впрыска + после замка зажигания подача - электрозамок рулевой колонки
F5E 5 Подушка безопасности + после замка зажигания и электроусилитель рулевого управления
F5F 7.5 + в салоне + после замка зажигания: дисплей рычага переключения передач - управление схемой переключения передач - управление круиз-контролем / включением / выключением ограничителя скорости - управление монитором автошколы - блок предохранителей и реле в салоне - реле 1 дополнительного обогревателя - реле 2 дополнительного обогревателя - диагностика розетка - телефон с громкой связью радиомикрофон - датчик дождя и света (на E84) - датчик температуры в салоне (на E84)
F5F 15 Пассажирский отсек + питание зажигания: дисплей рычага переключения передач - переключатель режима переключения передач - управление пуском / остановкой круиз-контроля - блок управления инструктора автошколы - блок предохранителей и реле в салоне - реле дополнительного обогревателя 1 - реле дополнительного обогревателя 2 - диагностический разъем - микрофон громкой связи автомобильного телефона
F5H 5 АКПП + после замка зажигания питание
F5G 10 ЭБУ системы впрыска сжиженного газа + после замка зажигания питание
F6 30 Обогрев заднего стекла
F7A 7.5 Правый габаритный фонарь - круиз-контроль, стоп / пуск - кнопка остановки / запуска ESP - дисплей рычага переключения передач - регулятор левого подогрева сиденья - правый регулятор обогрева сиденья - переключатель жесткой крыши - одновременное управление ветровым стеклом - сжиженный газ или селекторный переключатель бензина
F7B 7,5 Левые габаритные огни - прикуриватель - аварийная сигнализация и выключатель блокировки дверей - переключатель реостата регулировки света фар - панель управления кондиционером - радио - многофункциональный дисплей - CCU - CD-чейнджер - двойная передняя электрическая панель водителя управление стеклоподъемниками - управление зеркалами заднего вида с электроприводом - управление блокировкой заднего стеклоподъемника - двойное управление стеклоподъемниками заднего стекла - управление стеклоподъемником пассажира - правое заднее управление стеклоподъемником - левое управление стеклоподъемником задней двери
F8A 10 Правая фара дальнего света
F8B 10 Левая фара дальнего света
F8C 10 Правая фара ближнего света - датчик высоты сзади - датчик высоты спереди - переключатель реостата регулировки света - Электродвигатель регулировки правой фары
F8D 10 Левая фара ближнего света - электродвигатель регулировки левой фары
F8D 15 Левая фара ближнего света - электродвигатель регулировки левой фары
F9 25 Электродвигатель стеклоочистителя
F10 20 Передние левая и правая противотуманные фары
F11 40 Блок вентилятора охлаждения двигателя
F13 25 ЭБУ АБС или электронная программа стабилизации
F15 20 Автоматическая коробка передач + питание аккумулятора или реле газового электромагнитного клапана + питание аккумулятора
F16 10 Не используется
Блок предохранителей # 2, схема
Этот блок расположен в соединительном блоке двигателя, под блоком защиты и коммутации . Назначение предохранителей в блоке предохранителей №2 в моторном отсеке.
A Описание
F1 40 K9K724: вентилятор охлаждения двигателя 460 Вт
F1 60 K9K732: вентилятор охлаждения двигателя 550 Вт
F2 70 Блок предварительного нагрева
F3 20 F9Q: Реле нагревателя дизельного фильтра
F4 70 Блок предохранителей и реле в салоне
F5 50 ЭБУ АБС
F6 70 Электроусилитель рулевого управления или реле дополнительного обогревателя 2
F7 40 Реле дополнительного отопителя 1
F8 60 Блок предохранителей и реле в салоне
F9 70 Реле 2 дополнительного обогревателя или система рулевого управления с электроусилителем

Блок предохранителей и реле в соединительном блоке двигателя, под блоком защиты и коммутации

Блок предохранителей / реле в соединительном блоке двигателя, под блоком защиты и коммутации
A Описание
A 25 Насос омывателя фар
B 25 Насос омывателя фар 2
Двигатель F9Q
A 20 F9Q: Дизельный обогреватель
B 20 F9Q814: Электрический насос охлаждающей жидкости
983 50 F9Q814: Реле подачи блока управления впрыском
Двигатель K9K
F1 - Не используется
F2 - Не используется
F3 - Не используется
F4 15 + питание реле главной форсунки (защита питания расходомера воздуха)
234 40 K9K724: Реле вентилятора охлаждения двигателя 460 Вт (с кондиционером)
234 50 K9K732: Реле вентилятора охлаждения двигателя 550 Вт (с кондиционером)
Двигатель K4M
A 20 Топливный насос
B 20 Отключение топливного насоса для сжиженного нефтяного газа
C 20 Электромагнитный клапан LPG
D 20 Баллон для сжиженного нефтяного газа
E 20 Электромагнитный клапан газового расширительного клапана
F - Не используется

A Описание
F1 30 Блок предохранителей и реле в салоне защищен + питание аккумулятора - ЦЭКБС
F2 350 Бензиновые двигатели: + защищенный стартерный аккумулятор - генератор - плата предохранителей питания - блок коммутации и защиты
F2 400 Дизельные двигатели: + защищенный стартерный аккумулятор - генератор - плата предохранителей питания - блок коммутации и защиты
F3 30 + аккумулятор с защитой функции двигателя через блок защиты и переключения
Блок предохранителей

Renault Megane | Сравните цены и сэкономьте на

£$$

Блок предохранителей Renault Megane

Требуется ли замена блока предохранителей Renault Megane? В таком случае PartsGateway за годы работы заработала репутацию поставщика бывших в употреблении блоков предохранителей Renault Megane из нашей сети выключателей Renault.Зачем платить основным дилерским ценам, если в нашей сети специализированных демонтажников Renault есть 1000 блоков предохранителей Renault Megane, доступных для вас со скидкой.

Найдите здесь блок предохранителей Renault Megane дешевле

Добро пожаловать в PartsGateway. Дом со скидкой на блоки предохранителей Renault Megane, поставляемые нашей сетью автомобильных выключателей Renault. Мы являемся ведущим в Великобритании поисковиком автомобильных запчастей Renault Megane, где вы можете выбрать из 1000 блоков предохранителей Renault Megane, все из которых доступны для онлайн-заказа с бесплатной доставкой или доставкой на следующий день.Выбирайте из подержанных оригинальных блоков предохранителей Renault Megane или из вторичного рынка со скидками до 70%. Сравните цены на несколько гидромолотов Renault на досуге, чтобы убедиться, что вы получите самое выгодное предложение. PartsGateway является домом для 180 лучших в Великобритании гидромолотов и демонтажников Renault Megane, поэтому сделать покупки по самым выгодным ценам на блоки предохранителей Renault Megane очень просто.

Сеть запасных частей блоков предохранителей Renault Megane в Великобритании

Блоки предохранителей Renault Megane являются обычным компонентом автомобиля, который часто требует замены.Вы можете подумать, что стоимость замены блока предохранителей Renault Megane серьезно повредит вашим финансам, но, к счастью, с помощью PartsGateway это не так.

Знаете ли вы, что PartsGateway поставляет все виды запчастей для коробки предохранителей Renault? Мы также можем найти для вашего Renault Megane следующее, включая рулевые колеса или рулевые колонки.

Ведущий британский поисковик автомобильных предохранителей Renault Megane

Наши современные технологии означают, что те дни, когда мы звонили в выключатели Renault, посещали местные склады металлолома Renault или выполняли поиск по объявлениям, ушли в прошлое.С помощью PatsGateway вы можете выполнить простой поиск блока предохранителей Renault Megane, сравнить цены на местные и национальные выключатели Renault, заказать через Интернет и получить блок предохранителей, доставленный на следующий день, готовый для установки на вашем Renault Megane.

Схема блока предохранителей б / у Renault Megane

Схема блока предохранителей б / у Renault Megane Что нового

Схема блока предохранителей б / у Renault Megane - класс fc 2 мая 2018 г. Renault Megane 2003 2009 Схема блока предохранителей год выпуска 2003 2004 2005 2006 2007 2008 2009 Блок предохранителей в части пассажира.В этой статье мы рассмотрим Renault Megane третьего поколения, выпускавшиеся с 2008 по 2015 год. Здесь вы найдете схемы блоков предохранителей Renault Megane III 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого расположения предохранителей. class fc 2nd jul 17 2017 renault megane 2016 2017 схема предохранителей год выпуска 2016 2017 предохранитель. Для renault megane 2 2002 2003 2004 2005 2006 2007 2008 2009 2010 модельный год Блок предохранителей в блоке предохранителей 1 со стороны пассажира, если есть электрическое оборудование.Предохранители и реле renault megane ii 2003 2009 гг. В этой статье мы рассматриваем реле renault megane второго поколения, выпускавшиеся с 2002 по 2009 гг., здесь вы найдете схемы блоков предохранителей renault megane ii 2003 2004 2005 2006 гг. 2007 2008 и 2009 годы получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждой схемы расположения предохранителей и реле. Схема блока предохранителей Расположение предохранителей и назначение предохранителей и реле renault megane ii 2003 2004 2005 2006 2007 2008 2009.В этой статье мы рассмотрим renault megane четвертого поколения, доступный с 2016 года по настоящее время здесь вы найдете схемы блоков предохранителей renault megane iv 2016 2017 2018 и 2019 получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждый предохранитель расположение предохранителей.

Схема блока предохранителей бывшего в употреблении renault megane -

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на выключателе, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрии, все аспекты, требующие схемы подключения, используемые для обнаружения помех, нового вспомогательного оборудования и т. д. схема блока предохранителей renault megane Эта принципиальная схема служит для детального понимания функций и работы установки, с описанием оборудования / деталей установки (в виде символов) и соединений. Схема предохранителей б / у renault megane Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема блока предохранителей renault megane ii (2003 2009) 2003 2009 renault megane ii схема блока предохранителей схема предохранителей Renault megane 07 электрическая схема блока предохранителей теги провода Renault megane ii (2003 2009) схема предохранителей • fusecheck com 2003 2009 renault megane ii схема блока предохранителей Схема предохранителей Блок предохранителей renault megane 2 2003 2009 renault megane ii схема блока предохранителей схема предохранителей Renault megane (2003 2009) схема блока предохранителей auto genius

renault megane 3 блок предохранителей под капотом

Об этом товаре.20. 3. В данный момент диски :: Renault Megane 1.9DCI. Общий чат Двигатели Электроника Автомобили и автомобили Добро пожаловать на RenaultForums. Реле аварийной сигнализации. Получал помощь с починкой некоторых вещей на моем Renault Megane 1.4 Oasis as После поездки в гараж у нас, кажется, появляется все больше и больше проблем ... При осмотре блока предохранителей под капотом мы заметили, что отсутствует красный предохранитель на 10 ампер. Документ «Блок предохранителей Renault Megane под капотом» теперь легко использовать для помилования, и вы можете получить к нему доступ, ввести и сохранить его на своем рабочем столе.Схема предохранителей под капотом Renault Megane - Автомобиль: Nissan Qashqai. … Некоторые функции защищены предохранителями, расположенными внутри моторного отсека (блок предохранителей A). Реле заднего противотуманного фонаря. Почтовая пересылка и упаковка. В комплекте соедините двухконтактный штекерный соединитель с двухконтактным гнездом (с кабелем, входящим в комплект). Поместите держатель предохранителя в прорезь номер 10 на центральной линии предохранителя. Бестселлеры в предохранителях и блоках предохранителей. Схема блока предохранителей под капотом Renault Megane - Предохранитель звукового сигнала для этого Ford F150 2002 года расположен в блоке предохранителей / реле в моторном отсеке, вот схема этого блока, я обвел предохранитель звукового сигнала, он находится в месте f1.7. На видео выше показано, как проверить и заменить перегоревшие предохранители в моторном отсеке вашего Renault Megane 2003 года выпуска, а также показано, где находится схема блока предохранителей. Схема блока предохранителей (до 1999 г.). Существует 3 нестандартных источника загрузки для Renault Megane Fuse Box Under Capnet. Чем больше электроники в вашем Megane, тем больше в нем предохранителей. Отправлено Королевской Почтой 1-го класса. «Отправлено Королевской Почтой 2-го класса или Коллекцией лично от Дадли DY1. 21. Блок 7, Промышленная зона Фартинг-роуд, Ипсвич, Суффолк, IP1 5AP Подробнее… На самом деле мы накопили множество фотографий, если повезет, эта фотография будет полезна для вас и поможет в поиске решения, которое вы ищете.21. 7. Изучите наши форумы. Рекомендуемые сообщества. Увидеть все. F1 (20A) Передние противотуманные фары. Как только вы снимете крышку блока предохранителей, останется связка проводов, просто снимите их в сторону, и все предохранители должны быть видны. надеюсь, что это полезно. Блок предохранителей в моторном отсеке Рено Меган 2. надеюсь, что это поможет. B - идентификационная табличка предохранителя. Этот блок расположен под приборной панелью с левой стороны блока вентилятора салона. 2. См. Все описание позиции. Снимается с линейки Renault Megane Coupe GT 2013 года выпуска.F2 (15A) Блок управления переменного тока, дополнительное оборудование, панель приборов. Независимые форумы Renault. 5. Реле переменного тока. Может ли кто-нибудь помочь восполнить пробелы в знаниях? Но иногда было удобно сбросить электронику одной системы, а не всей машины (и приходилось вводить код тревоги и перепрограммировать окна и т. Д.). Протяните 2-контактный гнездовой разъем от подставки для ног к блоку предохранителей. Блок предохранителей Renault Megane под капотом - Вы, наверное, уже знаете, что электрическая схема датчика распредвала n52 стала главной темой в сети сегодня.Продавец принимает на себя всю ответственность за это объявление. Согласно деталям, которые мы получили от Google Adwords, электрическая схема датчика кулачка n52 имеет очень много результатов поиска в реле 1 главных цепей зажигания Google. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Это правда?? Схема блока предохранителей под капотом Renault Megane - коды следует использовать вместе с руководством по обслуживанию автомобиля, чтобы определить, какие системы, цепи или компоненты следует проверить для полной диагностики неисправности с помощью считывателя кодов автомобиля.Лучшие предложения для Renault Scenic Mk3 Под капотом с плавкими предохранителями 284B62342R sont sur eBay Сравните цены и специальные материалы для новых и временных изделий на… F2 (15A) Регулировка левой фары, левая фара - ближний свет. Предохранители всегда должны быть первым, что вы проверяете, если ваш Megane испытывает проблемы с электричеством, потому что их относительно легко и недорого заменить самостоятельно. Полный листинг форума. 1. "284B60008R - E 519339311 2008-16 Renault Megane MK3 Блок предохранителей под капотом.1. Присоединяйтесь сейчас! Читая различные форумы, кажется, что более новые меганы имеют другую компоновку блока предохранителей, но руководства не обновлялись. 6. На обратной стороне крышки блока предохранителей также нет схемы. Сообщение dkingy11 »Вт 13 июл, 2010 23:09. Загрузите блок предохранителей Renault Megane под капотом онлайн прямо сейчас, принимая во внимание присоединение ниже. Проверьте другие списки на запчасти. Renault Megane mk3 Блок предохранителей под капотом 284B60168R. F1 (15A) Электродвигатель очистителя заднего стекла. 4. Схема блока предохранителей renault megane 2004 - добро пожаловать на мой сайт, в этом посте будет обсуждаться схема блока предохранителей renault megane 2004.Реле обогрева заднего стекла. Предупреждение !. 5 предохранителей, которые вы видите, будут стандартного размера ..... есть множество других мини-предохранителей. Схема блока предохранителей. Фотографии перчаточного ящика… Renault Megane - схема блока предохранителей - салон (блок реле) Номер: Номинальный ток [A] Описание: A: 40: Дополнительный обогреватель мощностью 330 Вт 1: B: 70: Дополнительный обогреватель мощностью 660 Вт 2. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Renault Megane 2003 года, а также показано расположение на схеме панели предохранителей.Реле лампы освещения салона-задний. Схема блока предохранителей под капотом Renault Megane - коды следует использовать вместе с руководством по обслуживанию автомобиля, чтобы определить, какие системы, цепи или компоненты следует проверить для полной диагностики неисправности с помощью считывателя кодов автомобиля. Re: Блок предохранителей под капотом. Scenic II Доступ к блоку предохранителей под капотом - с фотографиями. Почтовые расходы, возврат и платежи. Схема блока предохранителей. Блок реле в салоне. Предупреждение !. легенда (с системой доступа без ключа). Блок предохранителей Renault Modus под капотом - В руководстве, которое я получил в прошлом месяце с моим новым RS265, нет правильной схемы блока предохранителей в перчаточном ящике.Я - пинцет. Схема блока предохранителей под капотом Renault Megane - Предохранитель звукового сигнала для этого Ford F150 2002 года расположен в блоке предохранителей / реле в моторном отсеке, вот схема этого блока, я обвел предохранитель звукового сигнала, он находится в месте f1.7.

Значение налогов на телугу, Guru Deck 2020, Незаконно ли ходить с бейсбольной битой, Студенческий центр Utmb, Lidl Hash Brown Bites, Работа Альянса за права детей, Лучшая приправа для гамбургеров, Принципы селекции растений, Репа Зелень Питательная Приготовленная,

Как найти предохранитель на Renault Megane 2

Вам не хватает предупреждающих или широко известных сигнальных огней на вашем Renault Megane 2?

Это может быстро раздражать, когда вы хотите предупредить другого автомобилиста.Не беспокойтесь, в этом руководстве мы поможем вам узнать , как найти предупреждающий предохранитель на Renault Megane 2 , это позволит вам определить, связана ли проблема с электрической системой.

Чтобы знать: , если ваши аварийные огни не работают должным образом, вы рискуете встречный визит после технической проверки. С другой стороны, ненадлежащее использование предупреждений может быть наказано штрафом.

Важно помнить, что эти фонари необходимы для безопасного вождения, и поэтому вы должны использовать их с умом.

Поэтому, чтобы вы могли найти предохранитель, мы начнем с объяснения вам , что такое предупреждение на вашем Renault Megane 2 . Также мы изучим , какой предохранитель стоит на вашем Renault Megane 2 . Тогда , как найти предохранитель на вашем Renault Megane 2 , и если вас интересует , как заменить предохранитель на Renault Megane 2

Для чего нужно предупреждение на Renault Megane 2?

Различные типы фар моего Renault Megane 2

Ваш Renault Megane 2 содержит большое количество фар, каждая из которых выполняет определенные функции.

Есть те, кто разрешит duty проезжей части, например:

  • Дальний свет вашего Renault Megane 2,
  • Ближний свет вашего Renault Megane 2,

Другие разрешат vu , например:

  • Дневные ходовые огни вашего Renault Megane 2,
  • Габаритные огни вашего Renault Megane 2,
  • Противотуманные фары вашего Renault Megane 2

И, наконец, другие позволят событий оповещения например:

  • Индикаторы вашего Renault Megane 2
  • Аварийные или сигнальные огни вашего Renault Megane 2

Функция предупреждений на моем Renault Megane 2

Таким образом, точнее, функция предупреждения должна информировать другие водители рискуют на дороге.Например, торможение, объект на дороге или столкновение.

Используя их, водитель сможет сообщить о риске и таким образом предотвратить проблему.

Использование предупреждений на моем Renault Megane 2

Еще одна важная вещь, которую нужно знать. аварийные огни не заменяют использование других огней. Во время вождения у вас есть возможность включить сигнальные огни, сохранив габаритные фонари, ближний свет или полный свет фар (вы можете прочитать следующую статью: Как поставить полные фары на Renault Megane 2).Они используются как поворотники.

Сигнальные лампы должны активировать все мигающие огни одновременно и синхронно.

Так как они не дают возможности видеть, а, скорее, настораживают. Преимущество в том, что их не нужно регулировать, как габаритные огни, ближний или дальний свет (вы можете прочитать следующую статью: Как отрегулировать фары моего Renault Megane 2).

Предупреждение об использовании предупреждений на моем Renault Megane 2

Предупреждение, предупреждения работают при выключенном двигателе, однако они расходуют заряд аккумулятора.Советуем не давать им работать слишком долго, вы рискуете не перезапустить машину из-за слишком низкого заряда аккумулятора.

Для чего нужен предохранитель Renault Megane 2?

Вы знаете, зачем нужны предупреждения, поэтому теперь вы должны знать, как работает механизм в вашем Renault Megane 2.

Точно так же для всех фар вашего Renault Megane 2 аварийные огни работают благодаря электрической системе. И любая уважающая себя электрическая система должна иметь предохранители для проверки ее правильного функционирования.

Вот почему мы собираемся помочь вам понять функцию предохранителей на вашем Renault Megane 2.

Функция предохранителя на моем Renault Megane 2

Основная цель предохранителя - выявить проблемы с электрической системой. схема.
И без этого был бы риск электрического пожара.

Предохранитель работает следующим образом: он устанавливается в цепи, затем электрический ток проходит через него благодаря проводящей нити накала. Если произойдет перегрев, нить накала выйдет из строя и, следовательно, прекратится прохождение тока.Таким образом, перегрев быстро определяется, и цепь перестает работать для большей безопасности.

Следовательно, аварийные огни вашего Renault Megane 2 больше не работают без электричества.

Как узнать, поврежден ли предохранитель в моем Renault Megane 2

Чтобы определить, не работают ли сигнальные лампы на вашем Renault Megane 2 из-за электрической проблемы, все, что вам нужно сделать, это проверить предохранитель.

Вы можете легко управлять им, вынув предохранитель из блока предохранителей вашего Renault Megane 2.

После этого вы проверите, цела ли нить через прозрачную часть. Если он наоборот сломан, значит, произошел электрический перегрев.

Где находится предохранитель на моем Renault Megane 2

Чтобы управлять этим предохранителем, теперь вам нужно знать, где он находится на вашем Renault Megane 2.

Найдите блок предохранителей на моем Renault Megane 2

В вашем автомобиле есть коробка, в которой находится большое количество предохранителей, например, предохранитель прикуривателя (вы можете прочитать следующую статью: Как найти предохранитель прикуривателя на Renault Megane 2).
Это должно быть рядом с электрическими элементами.

Рекомендуем обратиться к руководству по эксплуатации вашего Renault Megane 2. В нем будет указана точная зона. Обычно блок предохранителей находится под капотом возле аккумулятора или внутри вашего автомобиля возле руля.

Наконец, вы легко узнаете корпус по одному значку в форме вилки.

Найдите предохранитель в вашем Renault Megane 2

Открыв эту коробку, вы получите доступ к панели предохранителей вашего Renault Megane 2.
Чтобы определить расположение предохранителя на вашем Renault Megane 2, вы можете обратиться к таблице внутри коробки или обратиться к бортовому журналу вашего Renault Megane 2.

Как заменить предохранитель на моем Renault Megane 2

Чтобы Для безопасного обращения необходимо заглушить двигатель вашего Renault Megane 2.

С помощью предыдущего абзаца вы можете найти предупреждающий предохранитель в таблице предохранителей.

Теперь это очень просто, вам просто нужно вынуть предохранитель из коробки с помощью плоскогубцев, поставляемых в коробке.

Когда это будет сделано, проверьте состояние предохранителя. Если вы не видите проводящую нить через прозрачную часть, значит, произошел перегрев, и, следовательно, необходимо заменить предохранитель.

Для этого вы должны проявлять бдительность и покупать предохранитель того же калибра, иначе это может вызвать электрические неисправности, такие как, например, не обнаружение перегрева или, наоборот, ухудшение состояния, даже если ток работает должным образом.

Чтобы помочь вам, цвета предохранителей стандартизированы.
Наиболее часто используемые калибры ниже:

  • синий = 15 ампер
  • красный = 10 ампер

Последний совет, , в этом руководстве мы объяснили вам важность предохранителя в вашем Renault Megane 2, он служит как сигнал, информирующий вас о неисправности электрооборудования в вашем Renault Megane 2. Вот почему мы рекомендуем вам сдать автомобиль в гараж.

Чтобы продолжить обслуживание вашего Renault Megane 2, не стесняйтесь обращаться к другим нашим статьям о Renault Megane 2.

На Рено Меган 2 залит блок предохранителей. Расположение и схема предохранителей на Рено Меган. Какие бывают предохранители и зачем они нужны

Блок защиты и коммутации

Расположение
Блок находится в выключателе (в моторном отсеке).

Рис. 5. Назначение предохранительно-коммутационных предохранителей

Обозначение предохранителей блока защиты и коммутации показано на рис. 5.
Цепи, защищенные предохранителями (в зависимости от уровня комплектации автомобиля), представлены в таблице 5.


Блок, расположенный в выключателе мотора (в моторном отсеке). Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлено в таблице 6.

Таблица 5. Цепи с предохранителями (в зависимости от уровня комплектации автомобиля)


Таблица 6. Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)





Блок предохранителей и реле в салоне

Фиг.один. Блок предохранителей и реле в автомобиле

Блок находится в салоне, в левой нижней части панели приборов (см. Рис. 1).
Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) показано в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)



Power Chain Блок предохранителей


Рис. 7. Блок, расположенный в блоке выключателей в моторном отсеке под блоком защиты и коммутации

Блок расположен в блоке выключателей в моторном отсеке под блоком защиты и коммутации (1337 ) (Рисунок.7).
Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлено в таблице 7.

Таблица 7. Назначение предохранителей (в зависимости от уровня комплектации автомобиля

5125 просмотров

Большинство электронных систем Renault Megan имеют защиту предохранителями, что надежно защищает технику от перегрузок и позволяет ей многократно продлевать срок его службы. Часто бывает, что та или иная система перестает работать, это означает, что вышел из строя один из предохранителей, и его необходимо заменить.О том, как обнаружить нужную деталь во втором поколении Рено Меган и изменить ее самостоятельно, читайте в этой статье.

Щит салонный

В этой машине всего два блока. Расположение одного из них - в кабине, рядом с левой ногой водителя.

Чтобы добраться до него, достаточно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелки.

Узнать, где расположен необходимый элемент С помощью схемы это несложно.Приведем только основные цифры, на которые чаще всего приходится смотреть. Одна из систем, которая чаще всего выходит из строя - это система отопления и кондиционирования, либо просто плита. За это отвечает ячейка под номером 30. При этом сам предмет будет иметь заводскую маркировку SP3, так что перепутать его с чем-то другим будет не так-то просто.

Кроме того, в кабине находится предохранительный элемент комбинации приборов, имеющий маркировку BCP3 и ячейку 25. Рядом с ним находится важнейшее управляющее реле электрооборудования кабины.Благодаря маркировке ВР77 и строго определенной 20 ячейке, имея схему, найти реле будет просто. Кроме того, стоит обратить внимание на 10 ячеек и маркировку SP2. От исправности фары будет зависеть работа штатной штатной магнитолы, электродвигателя омывателя фар и электростеклоподъемников всех дверей.

Подкаст-пространство

Второй блок находится под. Он содержит плавкие элементы, отвечающие за электрооборудование двигателя, все электронные системы и внешнее освещение.

Местоположение щита узнать достаточно просто: для этого нужно открыть колпак и обратить внимание на прямой угол, где находится небольшой пластиковый щиток. Сняв крышку с защелки, необходимо по аналогичной схеме вооружить и узнать, где находится необходимая ячейка.

Итак, расскажем об основных деталях, которые подвергаются наибольшим нагрузкам и чаще выходят из строя. В первую очередь стоит обратить внимание на ячейку № 30, которая находится возле предохранителя АЗС.Здесь установлена ​​деталь белого цвета, которая отвечает за работу реле стартера.

Если машина глохнет сразу после начала работы, а реле стартера исправно работает, велика вероятность выхода из строя штатного блока ТНВД. Предохранительный элемент, отвечающий за работу реле топливного насоса, находится в ячейке №5 и имеет желтый цвет.

Кроме бензонасоса, в блоке подкастов есть группа плавких элементов для наружного освещения.В частности, при выходе из строя габаритных фонарей необходимо извлечь элемент валяния вилки типа 10а. Кроме того, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в заголовках блоков.

Вся электроника в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от электропроводки и различных перегрузок. Часто случается такое, что одна из систем перестает работать, причиной этого обычно является выход из строя одного из предохранителей, и его нужно менять.

Если рассматривать Renault Fuse Block Megan 2, то он расположен в двух местах: одно в салоне автомобиля со стороны водителя, второе на открытом пространстве.

Салонный блок


Для доступа к элементам, которые расположены в салоне, достаточно отсоединить все защелки и снять пластиковую крышку.

Определите, где находится какое устройство со схемой. Чаще всего отвечают предохранители, за которые отвечают:

  • Система отопления
  • Кондиционер
  • Плита
  • Магниттор
  • Сигарета

За первые три устройства отвечают защитные детали с маркировкой 30, а сам элемент с номером SP3 перепутать с другим будет сложно.


Элемент безопасности отвечает за большинство устройств, имеет номер BCP3, а его ячейку под номером 25. Рядом с ним находится реле, отвечающее за все электрооборудование в кабине, имеет обозначение BP77 с ячейкой 20. элемент отвечает за стеклоподъемники, омыватель фар, штатное головное устройство, имеет значения SP2 с ячейкой под номером 10.

Блок под капот


Расположены предохранители Renault Megan 2 под капотом отвечают за:

  • Электронные системы
  • Наружное освещение
  • Электромоторное оборудование

Расположен данный агрегат под капотом с правой стороны.Понять, какой элемент за какой отвечает, можно также с помощью схемы.

  • Basonasos, № 5, цвет желтый. Если двигатель заводится, а потом сразу его беспокоит, а стартер при этом работает нормально, то, скорее всего, проблема в штатном топливном насосе.
  • Стартер, №30, сам предмет белого цвета
  • Освещение, деталь 10а, камера №1-4. Если перестали работать габаритные огни, либо ближний свет фар, то следует первым делом проверить, в каком состоянии находятся эти плавкие элементы, и в случае перегорания их можно как можно скорее поменять.

Подводя итоги Можно сделать вывод, что разобраться, какой элемент, где он находится, за какой отвечает, поможет схема предохранителей Рено Меган. Спасибо, можно без проблем произвести все ремонтные работы в одиночку.

В данной статье рассматриваются предохранители Renault Megan 2 Sedan, Hatchback, Universal 2003, 2004, 2005, 2006, 2007, 2008, выпускаемых с бензиновыми (K4J, K4M, F4R) и дизельными (F4R) двигателями. Большинство автомобильных цепей электропитания защищены предохранителями.Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в автомобиле и моторном отсеке.

Где находится блок предохранителей.

Предохранители устанавливаются в монтажный блок в салоне автомобиля. Он расположен в левой нижней части панели приборов со стороны водителя и закрывается крышкой (см. Рис.).

Крышка обуславливает расположение предохранителей

Расшифровка блока предохранителей в салоне

номер

Сила тока

Цепь защищенная

Резерв

Резерв

Резерв

AR1A

Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света

БПР1

Обогрев сидений водителя и переднего пассажира

Электротуммы всех дверей

Сигарета

15р.

Зеркала с подогревом

SP15

Блок управления ABS

Головная аудиосистема, бортовой компьютер, электрическая омыватель фар, стекло окон и верхних дверей (хэтчбек, универсал), подогрев топлива (двигатель K9K), блок управления системой отопления (кондиционер) и вентиляция салона, управление охранной сигнализацией единица

СП17.

Стоп-сигнал

Резерв

BP55

Мотор привода окна двери водителя

BP70

Электродвигатель стеклоподъемника двери перед-ит пассажирский

VRV

Комбинация приборов, электрические наружные зеркала заднего вида

ВР32.

Звуковой сигнал, диагностический разъем, двигатель стеклоочистителя

BP25

Электродвигатель стеклоочистителя задней двери

BP77

Электроблок управления кабиной, реле доп. Оборудования

Электродвигатель Системы отопления (кондиционирования) и вентиляции салона

BP87 / BP48.

Электродвигатели стеклоподъемников задних дверей

20, 40

БП93.

Мотор салона Люк, электроприбор крыши

-

Реле электродвигателя стеклоподъемников всех дверей

Реле доп. Оборудования

Расположение узла крепления предохранителей в моторном отсеке.

1 - Бачок системы охлаждения двигателя; 2 - трубопровод компрессора кондиционера; 3 - силовой агрегат правой опоры подвески; 4 - трубка маслосъемной горловины; 5 - Датчик абсолютного давления в ресивере; 6 - ресивер; 7 - транспортная проушина; 8 - дроссельный узел; 9 - Бачок главного тормозного цилиндра; 10 - рукав пневмопривод; одиннадцать - электронный блок управления двигателем; 12 - корпус воздушного фильтра; 13 - крышка монтажного блока реле и предохранителей; четырнадцать - аккумуляторная батарея; 15 - рукав воздухозаборника; 16 - водораспределитель; 17 - датчик детонации; 18 - Датчик температуры ресивера в ресивере; 19 - Крышка бачка омывателя лобового

Схема расположения предохранителей под капотом

Видео Как добраться до предохранителей в моторном отсеке Рено Меган2.

Расшифровка предохранителей под капотом Renault Megane 2

номер

Сила тока

Название предохранителя / реле

Цвет PRIVER / реле

Цепь защищенная

Коричневый

Лампа общего огня Левый блок фары, бона-вител, выключатель центрального замка и сигнализации, регулятор корректора фар, блок управления обогревом (кондиционером) и вентиляцией

Красный

Фонарь дальнего света левая блок-фара

Красный

Far Light Light Правая блок-фара

Красный

Средний свет Правая блок-фара, передние и задние датчики высоты кузова, Коррект Тора Регулятор Свет Фары, Электрооборудование Блок-Фара Ру-Корректор

Красный

Ближний свет, левая блок-фара, электродвигатель, корректор, левая блок-фара

Желтый

Противотуманные фары

Коричневый

Средний свет Свет Блок Фары, Правый зазор, Индикация - Селектор положений торца АКПП Коробки передач, блок управления стеклоподъемниками всех дверей

ARSV

Синий

Электромеханизм штабелирования противоугонной рулевой колонки

AR44

Бежевый

Модуль подушки безопасности водителя, электрический усилитель рулевого управления

AR43

Коричневый

Индикатор положения селектора АКПП, диагностический разъем

AR15

Бежевый

Электромеханизм противоугонного устройства левой стойки Ruhe

AR4.

бежевый

АКПП

LGPLG.

Красный

Блок управления системой со сжиженным газом

AR11

Красный

Лампы заднего хода

ВР42.

Желтый

Реле электромагнитного клапана Системы питания сжиженный газ

Внутренний

Красный

Электромагнитная муфта компрессора кондиционера

Красный

Резерв

Внутренний

Красный

Система охлаждения двигателя, электрическая система6

ВР14.

Белый

Блок управления ABS

Внутренний

Зеленый

Обогрев задней двери Обогрев

Внутренний

Белый

Реле стартера

Внутренний

Белый

Двигатель стеклоочистителя окна

Резерв

Как добраться до силовых предохранителей и реле.

1. Открутите два винта крышки монтажного блока

3. Снимите аккумулятор

4. Снимите и снимите болт крепления блока крепления и снимите блок переключения A.

В автомобиле Renault Megan производители предусмотрели защиту электронного оборудования от перегрузок. Если одна из электронных систем выходит из строя, значит, перестал работать какой-то предохранитель, поэтому его необходимо заменить исправным. Эта статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители играют важную роль в электронной системе автомобиля - они открывают электрическую панель в тех случаях, когда в ней резко возрастает напряжение. То есть детали монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если произошло короткое замыкание в электрочайниках, предохранитель перегорает и выходит из строя. В большинстве случаев электрооборудование, при функционировании которого сработал перегоревший предохранитель, остается невредимым.Заменить элемент на Renault Megan 3 и другие модели Reno намного дешевле, чем покупать новые стеклоподъемники, прикуриватель и другое электрооборудование.
Монтажный блок для салона

В данной модели автомобиля Renault предусмотрено два монтажных блока. Один из них находится в кабине слева от водителя. Для доступа к нему нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Имея доступ к салонному блоку предохранителей на Меган 2 и вооружившись электрической схемой, необходимо визуально найти перегоревший датчик и заменить его на новый.Определить перегоревший предохранитель не составит труда - достаточно взглянуть на него на просвет и будет видна или потревожена вся перемычка. Чаще всего вырезается элемент, отвечающий за систему отопления и кондиционирования. Имеет маркировку SP3. В первую очередь ярмарка 25-го элемента салонного блока Fuses Megan 2 с маркировкой BCP3, 20-го элемента с маркировкой BP77 и 10-го элемента с надписью SP2. Рядом с ними находятся реле, отвечающие за исправность фар, стеклоподъемников и штатного головного механизма.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Renault Megan 2 расположен под капотом и содержит все детали, отвечающие за электронику и системы освещения, а также электрооборудование мотора. Узел крепления находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитком, закрепленным на защелке. С обратной стороны Щит представляет собой электроогн, который поможет выявить выдутый элемент. Выглядит она так:

Описание электрического блока узла крепления, расположенного в моторном отсеке:

Обозначение

Что такое часть

Погружные обогреватели

Предварительный нагрев

Погружные обогреватели

Электровентиан

Подогреватель топлива

Блок защиты электровентилятора

Подогреватель топлива

Фары заднего прохода

Салонный блок предохранителей

Этот прибор расположен слева от торпеды.Электрока Черного ящика на Рено Меган второго поколения выглядит так:

Описание сети блока салона:

Маркировочный элемент

За что отвечает

Для вентилятора отопления

Контролирует работу задних стеклоподъемников

Обеспечивает функционирование крышки люка

Управляет функциональностью aBS systems

Работа аудиосистемы, фары и стекла, ДТП, электрообогрев задних сидений, прикуриватель

Управляет сигналами останова

Для передних окон

Для функционирования приборной панели, зеркал заднего вида

Контролирует работу Класона

Обеспечивает работу дворников на задних окнах

Для контроля микроклимата

Контролирует изменение температуры в салоне

Для передних сидений с электрообогревом

Управляет работой центрального замка

Электрообогрев Зеркала заднего вида Venia

Управляет электрическими стеклоподъемниками

Алгоритм замены под капотом одинаковый для моделей Рено Меган второго и третьего поколения.Он состоит из следующих шагов:

  • открыть капот и отсоединить аккумулятор;
  • откручиваем крепления, которые фиксирует аккумулятор, вытаскиваем;
  • гаечным ключом
  • размер 10 откручиваем гайку и снимаем зажим с проводами;
  • открутите скобы, которые фиксируются монтажным блоком, и снимите устройство;
  • вставить новый блок и реверсировать.

Важно! Замена устройства осуществляется только при выключенном аккумуляторе, иначе снятие блока вызовет негативные последствия для авто.

Более подробно процесс описан в Видео:

Часто спрашивают: где блок предохранителей Renault Megane?

Где в моей машине находятся предохранители?

Большинство предохранителей расположено на приборной панели со стороны водителя, обычно под рулевым колесом, или в перчаточном ящике.

Где находится блок топливных предохранителей?

В большинстве моделей автомобилей реле топливного насоса находится в блоке предохранителей где-то под приборной панелью, но оно также может быть расположено в блоке предохранителей в моторном отсеке.Блок предохранителей двигателя или приборной панели обычно представляет собой длинный черный ящик, содержащий реле топливного насоса и различные другие предохранители и реле. 5 дней назад

Где блок предохранителей на Renault Scenic?

Для правого рулевого колеса блок предохранителей находится в левой части перчаточного ящика. На левом рулевом колесе блок предохранителей находится слева от рулевой колонки, под некоторыми элементами управления.

Как выключить сигнализацию на Renault Megane?

Нажмите кнопку пуска / остановки 5 раз.Выходи и запри машину. Слушайте примерно 4 звуковых сигнала из области багажника со стороны водителя, они не такие громкие. Он издает звуковой сигнал, как только вы его запираете, это означает, что датчики салона отключены.

Могу ли я заменить предохранитель 15 А на предохранитель 20 А в моей машине?

провод цепи рассчитан на предохранитель 20А. Если вы замените его предохранителем на 15 А, он не перегрузит провод и сработает, когда постоянный ток превысит 15 А, так что да, вы можете безопасно заменить предохранитель 20 А на предохранитель 15 А.

Есть предохранитель на приборной панели?

Найдите предохранитель, который питает фары приборной панели.Проверьте под капотом, под приборной панелью, рядом или в перчаточном ящике. Как только вы найдете блок или коробки с предохранителями, снимите крышку и проверьте схему на нижней стороне крышки на предмет предохранителя с надписью «приборная панель» или просто «огни».

По каким признакам вам нужен новый топливный насос?

Обычно неисправный или неисправный топливный насос вызывает один или несколько из следующих 8 симптомов, которые предупреждают водителя о потенциальной проблеме. Воющий шум из топливного бака. Трудность запуска.Распыление двигателя. Остановка при высоких температурах. Потеря мощности из-за стресса. Автомобиль бушует. Малый расход бензина. Автомобиль не заводится.

Может ли перегоревший предохранитель не завести машину?

Обычно перегоревший предохранитель вызывает незначительные проблемы с электрооборудованием автомобиля, например, неработающие фонари заднего хода или внутреннее освещение, невозможность использовать радио, потерю указателя поворота или некорректное функционирование некоторых функций климат-контроля. Однако в редких случаях перегоревший предохранитель может означать, что ваша машина не заводится.

Где сигнализация на Рено Меган?

Блок сигнализации находится фактически в багажнике, за обшивкой ковра на стороне пассажира.

Как отключить бесключевой доступ в Renault?

Для справки, ключ-карта введена, двигатель работает, нажмите и удерживайте кнопку блокировки (красную) до тех пор, пока сигнал подтверждения не включит и не выключит вход без ключа.

Как выключить сигнализацию на Renault Scenic?

Re: Как включить и выключить сигнализацию. Остановите машину (нажмите кнопку запуска / остановки, чтобы остановить двигатель), быстро нажмите кнопку запуска / остановки 5 раз.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
