Предохранители Дэу Нексия n150 n100
Daewoo Nexia выпускается с 1994 года в кузовах седан и хэтчбек с 16- и 8-клапанными двигателями. Daewoo Nexia n100 собирали в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. После этого модель подвергалась рестайлингу и обновленная Nexia n150 поставлялась на рынки в 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов. В этой статье вы найдете описание блока предохранителей и реле Daewoo Nexia со схемами и фото. Выберите предохранитель, отвечающий за прикуриватель.
Главный блок предохранителей и реле расположен в салоне автомобиля, под панелью приборов со стороны водителя, за защитной крышкой.
На обратной стороне обложки вы можете найти актуальную схему вашей Daewoo Nexia.
Содержание
- Главный блок
- Основной отдел предохранителей и реле
- Полное описание предохранителей
- Назначение реле
- Дополнительный отдел предохранителей и реле
- Nexia n100
- Nexia n150
Главный блок предохранителей и реле состоит из двух секций: секции предохранителей главного реле и вторичной секции.
Основной отдел предохранителей и реле

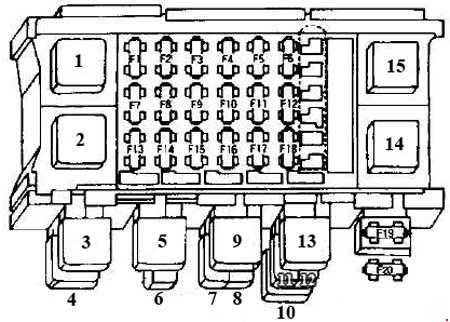

Схема
Полное описание предохранителей
F1 (10 А) — электронный блок управления двигателем (ЭБУ).
F2 (10 А) — габаритные огни.
Если габариты вас не устраивают, проверьте ручку переключателя света и поворотников, она могла выйти из строя или повредиться контакты/провода на ее основании. Также проверьте контакты этого предохранителя, бывает что подгорели, зачистите их и добейтесь хорошего контакта предохранителя в розетке. Причина также может крыться в реле и его контактах. Также возможно, что сгорели дорожки монтажного блока.
Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъемы на каждой фаре, а также провода, особенно те, которые идут в жгутах по днищу автомобиля. Их можно было раздавить или сломать. Общая схема проводки и разъемов в конце этой статьи. Не забудьте проверить габаритные огни, бывает, что перегорают все одновременно или по очереди.
F3 — резерв.
F4 (20 А) — дальний свет фар.
Для включения дальнего света необходимо переместить левую ручку под рулем в самое дальнее от себя положение. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (обе могли перегореть одновременно), исправность реле и его контактов, контакты в блоке предохранителей. Подрулевой переключатель также может быть одной из причин. Если вышесказанное верно, то скорее всего дело в проводке или контакте в разъёмах фары.
F5 (10 А) — ближний свет, электрокорректор левой фары.
F6 (10 А) — ближний свет, электрокорректор правой фары.
Если дальний свет работает, а ближний нет, то скорее всего дело в переключателе света под рулем, проверьте его контакты и провода, прочность разъемов. Можно снять переключатель, аккуратно разобрать его и проверить, нет ли замыкания на пластинах, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего света, а также контакты в разъёмах и проводах.
Причина отсутствия света может быть и в контактной группе замка зажигания. Если не разбираетесь в электрике, лучше обратиться в сервис.
F7 (30 А) — топливный насос, топливные форсунки.
Если перестал работать топливный насос, проверьте контакты в блоке предохранителей, а также реле и его контакты. Если они ржавые или есть признаки подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель то заводится, то нет, скорее всего это реле, а может и топливный фильтр, который нужно заменить.
При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить это можно, подав на него напряжение 12В напрямую или подключив опущенный к емкости шланг вместо топливопровода.
Топливный насос также может не работать из-за проводки в кабине слева от водителя, возле левого переднего крыла.
Чтобы добраться до тросов, нужно снять корпус слева от педали сцепления. Увидев блок разъемов, проверьте все выходящие из него провода и соединения. Желто-коричневый или бело-коричневый провод отвечает за работу топливного насоса. Также проверьте, чтобы кабели не прерывались возможными саморезами, вкрученными в корпус.
Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено реле сброса, проверьте его и при необходимости замените.
F8 (20 А) — поворотники, сигнализация, стоп-сигналы.
Если перестали работать указатели поворотов, в первую очередь проверьте этот предохранитель и реле переключателя, а также их контакты. Если поворотники работают с перебоями, проблема, скорее всего, в самом реле, проводке или коротком замыкании в разъемах поворотников. Если при включенных указателях поворотов не работают ни поворотники, ни контрольные лампочки на приборной панели, проблема, скорее всего, в подрулевом переключателе, его контактах или реле.
Если «аварийка» не срабатывает, то дело скорее всего еще и в реле, в кнопке и ее контактах, либо в проводке от кнопки до предохранителя/реле.
Не забудьте также проверить лампочки поворотников.
F9 (30 А) — стеклоочиститель, омыватель.
Если дворники не работают, смотри реле и его контакты. Проверить, работает ли сам мотор-редуктор, подав на него напряжение 12 В, хорошо ли затянуты гайки валов опор очистителя, работает ли трапециевидный механизм. Проверьте исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Еще одной причиной неправильной работы двигателя пылесоса может быть плохое заземление. Пожалуйста, попробуйте напрямую соединить корпус автомобиля с корпусом двигателя кабелем и проверить его работу.
Если температура наружного воздуха низкая, проверьте, не замерз ли механизм дворников, особенно валы с гайками, при необходимости очистите их ото льда и влаги.
F10 (10 А) — электропривод запирания крышки бензобака.
F11 (10 А) — реле компрессора кондиционера.
Чтобы после зимы кондиционер исправно работал, зимой его рекомендуется время от времени включать в теплом месте (гараж, бокс, автомойка) для того, чтобы уплотнительные прокладки были смазаны. В противном случае их нужно будет менять весной. При низких температурах кондиционер не включится из-за отсутствия давления.
Если перестал работать кондиционер, помимо этого предохранителя проверьте реле. Возможно, в системе закончился фреон. Проверить можно, открутив крышку сбоку ресивера, расположенную возле аккумулятора. При нажатии на клапан фреон должен шипеть из отверстия, значит давление и газ есть.
Если давления нет, проверьте датчик давления, установленный на трубке рядом с воздухоочистителем. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив герметичность системы. Утечки могут быть в соединениях кондиционера, трубах и радиаторе.
Коробка может быть и в муфте, которая должна двигаться при включении кондиционера (будет слышен щелчок), если она не работает, проверьте ее разъем, также можно проверить, подав напряжение 12 В на он, доступ к контактам у него есть только снизу, туда удобнее попадать из колодцев ревизионного помещения.
Компрессор тоже может быть неисправен или имеет обрыв ремня, проверьте наличие комплектного и натянутого нижнего ремня в передней части двигателя (под верхним ремнем генератора).
Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Испаритель тоже мог быть забит, проверьте и почистите его.
F12 (30 А) — низкая скорость вентилятора охлаждения радиатора.
Если вентилятор работает только на высокой скорости, проверьте этот предохранитель, контакты в его штекере и реле В и К.
F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.
F14 (30 А) — звуковой сигнал, высокая скорость вентилятора охлаждения радиатора.
Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле. Если частота сигнала изменилась или сигнал полностью пропал, скорее всего дело в проводке на один из динамиков. 2 сигнала — 2 тона.
Проверьте контакты и шлейфы динамиков, сняв решетку, они обычно гниют от влаги. Также проверьте контакт кнопки звукового сигнала на рулевой колонке и его механизм.
Если вентилятор радиатора перестает работать при высоких температурах, проверьте состояние реле и его контактов. Проверьте датчик вентилятора, разомкните контакты и замкните их, вентилятор должен включиться. Либо подать напряжение 12В напрямую на разъем вентилятора, тем самым проверив исправность вашего электродвигателя, проверьте этот разъем для подключения проводов к вентилятору на предмет окисления контактов.
Если двигатель вентилятора работает, это могут быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если проверить проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.
F15 (20 А) — освещение салона, освещение багажника, мотор антенны.
Если свет на куполе возле зеркала заднего вида не работает только в положении «Авто», проверьте концевые выключатели на дверях и проводку, а также выключатель света.
Проводка к концевикам подключается к жгуту в пороге водительской двери или под сиденьем водителя, проверьте целостность всех проводов.
Если свет не работает ни в одном из режимов, проверьте исправность светильника и выключателя в потолке.
Если освещение багажника не работает, проверьте лампу с левой стороны багажника, контакты лампы и проводку.
F16 (30 А) — электростеклоподъемники.
Если ваши электрические стеклоподъемники перестали работать, это, скорее всего, проблема с проводкой. Проверьте провода, идущие к дверям, не оборваны ли они в месте сгиба (у гофрированных резинок), стандартная болезнь многих моделей Nexia. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние их щеток. Если не работает стеклоподъемник, дело может быть и в проводке двери или в кнопке управления стеклоподъемниками, проверьте ее контакты и исправность.
Также проверьте механизм в двери на наличие дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемниками со стороны водителя.
Проверь на короткое.
Если стекло стало коробиться, так что стеклоподъемник не выдерживает, попробуйте полностью опустить стекло и смазать резиновые уплотнительные планки жидкостью WD-40 или силиконом.
F17 (10 А) — питание магнитолы от замка зажигания.
Обычно радио подключено таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения на контактной группе замка зажигания и подключите ее к постоянному питанию 12В через предохранитель. Если магнитола перестала работать, проверьте выключатель питания, контакты, контактную группу и проводку.
F18 (30 А): питание магнитолы от аккумулятора, обогрев заднего стекла, электрозамок багажника, центральный замок.
Обогрев заднего стекла в Нексии отключается автоматически. Если у вас не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле и его контакты. Реле таймера отопителя можно установить не на монтажный блок, а под торпедо, чуть выше блока педалей.
Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла быть перенесена на днище автомобиля. Проверьте клеммы резисторов задней стойки по краям стекла и отсутствие оборванных проводов в стекле. При обнаружении разрыва заделайте его специальным клеем, в состав которого входит металл.
Если не работает центральный замок и не закрывается какая-либо дверь, снимите обшивку и проверьте правильность работы запорного механизма и исправность толкателя. Если замок 5-контактный, проверьте состояние всех его контактов и проводки. Также проверьте провода на шевеление в изгибе при открытии двери. Дело может быть и в реле центрального замка, которое находится за электронным блоком управления (ЭБУ), со стороны пассажира возле центральной консоли.
Предохранитель №13 на 20А отвечает за прикуриватель.
Назначение реле
| К1 | Вентилятор охлаждения (высокая скорость) |
| К2 | Указатели направления. |
| К3 | Топливный насос |
| К4 | Противотуманные огни. Задние противотуманные фары. |
Дополнительный отдел предохранителей и реле
F20 (30 А) — вентилятор кондиционера.
F21 (30 А) — противотуманные фары.
Если перестали гореть противотуманные фары, проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле и его контакты.
Nexia n100
Схема
Обозначение
| 5 | Вентилятор кондиционера (полная скорость) |
| 6 | Прерывистый режим дворников |
| 7 | Обогрев заднего стекла (с функцией автоотключения) |
| 8 | Ближний свет фар (при включенном дальнем свете) |
| 9 | Звуковой сигнал |
| 10 | Компрессор кондиционера |
| 11 | Вентилятор охлаждения (низкая скорость) |
| 12 | Фары |
| 13 | Наружное освещение |
| 14 | Зуммер |
Nexia n150
Схема
Расшифровано
| 5 | Вентилятор кондиционера (полная скорость) |
| 6 | Прерывистый режим дворников |
| 7 | Обогрев заднего стекла (с функцией автоотключения) |
| 8 | Ближний свет фар (при включенном дальнем свете) |
| 9 | Звуковой сигнал |
| 10 | Компрессор кондиционера |
| 11 | Вентилятор охлаждения (низкая скорость) |
| 12 | Фары |
| 13 | Наружное освещение |
| 14 | Зуммер |
