Abs в машине что это такое: Что такое абс в автомобиле: как работает система abs

Содержание

назначение и принцип работы, отличия от ABS, EBD, ESP

Тормоза современного автомобиля прошли множество стадий усовершенствования, как на базе новых технологий, так и по опыту их использования в различных дорожных ситуациях. В итоге оказалось, что возможности тормозной системы стали превышать способности среднестатистического водителя. Так как человек уже не мог быстро и эффективно задействовать тормозную систему. Потребовался помощник в виде электронной системы. Аббревиатура BAS именно это и означает – ассистент для тормозов.

Содержание статьи:

Зачем в машине нужна система экстренного торможения BAS

Хорошая тормозная система, а плохие сейчас к серийному производству не допускаются, так как автопромышленности с безопасностью всё очень строго, снабжена системой антиблокировки ABS, поэтому практически в любой ситуации от водителя требуется только максимально сильно и быстро нажать на тормозную педаль.

Все задачи управляемости автомобиля во время торможения, его устойчивости и максимальной эффективности замедления тормозная система выполнит самостоятельно.

Но вот именно на этом этапе у водителей и наступают проблемы. Внезапный стресс может помешать правильному выполнению задачи, даже такой простой, как резкий и сильный удар по педали тормоза. Водитель может отвлечься на другие мешающие факторы, начать вращать рулевое колесо, даже просто кратковременно ослабнуть от неожиданности. В результате нажатие на педаль станет на только запоздавшим, но и недостаточно энергичным.

В идеале электроника должна сработать вообще независимо от водителя. Так и делают самые современные активные тормозные помощники, но они только на самом начале пути своего развития, и на них пока рано надеяться, хотя серийные образцы и вполне работоспособны.

Но вначале появились только пассивные BAS, которым всё же нужна хоть какая-то реакция водителя на происходящее. Водитель должен, как минимум, нажать на тормозную педаль. Дальше автоматика отреагирует на происходящее с максимально возможной скоростью и совершит всё для экстренной остановки автомобиля без потери управляемости.

Принцип работы Brake Assist System

Судорожные действия находящегося в экстремальной ситуации водителя будут без труда распознаны электроникой системы BAS. Для этого используются сигналы нескольких датчиков:

  • концевой выключатель на педали тормоза, отвечающий, в частности, и за включение ламп стоп-сигналов;
  • датчик давления в тормозной магистрали, фиксирующий силу нажатия на педаль и скорость нарастания этого усилия;
  • датчики частоты вращения колёс, несущие информацию о скорости автомобиля;
  • датчик перемещения на штоке вакуумного усилителя тормозов (ВУТ), по показаниям которого также можно оценить скорость нажатия педали.

Разумеется, система может быть исполнена разными способами, и задействуется на конкретной машине не весь этот набор датчиков.

Все данные сводятся в электронный блок, который и принимает решение на оказание помощи, когда используется режим предельного экстренного торможения. Вырабатывается сигнал регулирующего воздействия, который подаётся на управление гидроблоком ABS и атмосферным клапаном в вакуумном усилителе.

В результате усилие со стороны ВУТ увеличивается, а на исполнительные цилиндры тормозов подаётся дополнительное давление жидкости со стороны гидронасоса и ресивера модуля ABS. Торможение становится максимально эффективным, как будто водитель сразу, резко и без промедления нажал на педаль с наибольшим усилием.

Виды BAS

Помощь может оказываться, как по увеличению давления жидкости на выходе модуля главного тормозного цилиндра с усилителем тормозов, так и внутри гидроблока ABS.

Пневматическая система

По пневматическому принципу работает вакуумный усилитель тормозов, который есть почти в каждом автомобиле. Он состоит из двух камер, разделённых гибкой мембраной, в одной из которых создаётся разрежение от впускного коллектора двигателя или отдельного вакуумного насоса, а другая может контролируемо заполняться воздухом под атмосферным давлением.

Усиление, то есть дополнительная сила, прилагаемая к штоку главного тормозного цилиндра, зависит именно от разности этих двух давлений.

При обычном торможении усилитель работает в штатном режиме, снимая часть напряжения с ноги водителя на педали. Но если шток перемещается слишком быстро и со значительным усилием, включается дополнительная система клапанов, прикладывающая к мембране сразу всю силу атмосферного давления.

Получается, что при том же усилии ноги водителя к поршню главного цилиндра приложена уже значительно большая сила. ВУТ действует по правилам чрезвычайной ситуации.

Гидравлическая система

На машинах, оснащённых ABS, уже имеется гидроблок, объединяющий в себе систему клапанов, разрешающих или перекрывающих давление жидкости к исполнительным колёсным механизмам, гидравлический насос с ресивером, создающий и аккумулирующий значительную энергию жидкости под давлением и управляющую электронику. Для создания гидропривода BAS используются также и датчики ABS.

При наличии подобных инструментов вполне достаточно распознать ситуацию возникновения экстремального случая и заставить работать гидроблок по алгоритму помощи водителю, если он сам не справляется. То есть подать давление от насоса на колёсные тормоза в максимальной мере, одновременно позволяя работать ABS и прочим системам в штатном режиме для сохранения устойчивости и управляемости.

Так и поступает электронный блок, анализируя поведения водителя иногда даже в таких мелочах, как скорость переноса ноги с акселераторной педали на тормозную.

Отличие BAS от EBD, ABS, ESP

Основное отличие системы BAS от всех прочих, базирующихся на уже ставшем типовом наборе датчиков, гидравлики и электроники, состоит в том, что только она бескомпромиссно и напрямую заточена на сокращение тормозного пути автомобиля при возникновении экстренной ситуации.

Все прочие системы в разной мере больше внимания обращают на сохранение стабильного поведения автомобиля, сохранение возможности его реагирования на рулевое управление, парирование всевозможных сносов, заносов и скольжений.

Разумеется, та же ABS, ставшая базой для всех электронных помощников, тоже во многих ситуациях способна уменьшить тормозной путь, даже скорее обратное будет исключением, подлежащим устранению в новых версиях системы.

Но она может снять давление с поршней тормозов для каких-то других целей, не связанных с сокращением пути остановки, а BAS нет. Помощь при быстром замедлении может отключиться только при снятии ноги с педали, за стабильность пусть отвечают другие системы.

Система АБС автомобиля, устройство, принцип действия, как работает

Система АБС автомобиля является одной из основных систем, которая отвечает за самый важный аспект вождения современного автомобиля – это его безопасность.

Что еще может быть важнее, чем безопасность вождения автомобиля, безусловно, ничего.

Система ABS пришла на замену стандартной системе торможения автомобиля и уже спасла не одну жизнь.

Стандартная система торможения автомобиля не может полностью гарантировать отсутствие такого явления, как занос, поэтому от водителя требуется большой опыт и отличные навыки, чтобы избежать это явления на скользкой дороге и обеспечить безопасность себе и своим пассажирам.

После того, как была разработана и установлена на автомобили система абс, аварий на дорогах по причине заносов стало значительно меньше, и это неоспоримый факт.

К сожалению, система абс автомобиля устанавливается не на все авто. Тут все зависит от марки, модели, комплектации и, безусловно, стоимости самого автомобиля. Но с каждым годом, количество автомобилей в мире с такой системой становится все больше, и это не может не радовать.

Итак, давайте рассмотрим, что из себя представляет система абс автомобиля, из чего она состоит, принцип ее действия и так далее.

Задачи и принцип действия системы абс автомобиля

Система ABS, или по-другому, антиблокировочная система автомобиля.

Основной задачей данной системы является не допустить блокировку колес автомобиля при резком его торможении.

Это достигается путем регулирования момента вращения всех колес в единицу времени.

Хотя в технологическом плане, систему абс автомобиля, нельзя назвать простой, принцип ее работы не очень сложен.

Во время экстренного торможения, за счет изменения давления тормозной жидкости, которая находится в тормозной системе, происходит выравнивание скорости вращения всех колес автомобиля.

На каждом колесе стоит специальный датчик, который отслеживает показания скорости вращения отдельного колеса и подает данные на центральный блок управления АВС.

Не будем углубляться в научные терминологии (сила трения покоя и сила трения скольжения и т.д.) и как это происходит с физической точки зрения, многим это просто не интересно, хочется лишь отметить, что благодаря системе абс автомобиля замедление вращения его колес происходит постепенно, одновременно и соответственно эффективно.

Эффективность данного торможения достигается за счет синхронизации уменьшения скорости вращения колес, с самой скоростью движения автомобиля в период его торможения.

Все это происходит в автоматическом режиме, а значит очень быстро.

Читайте по теме: Неисправности ABS: особенности самостоятельной диагностики.

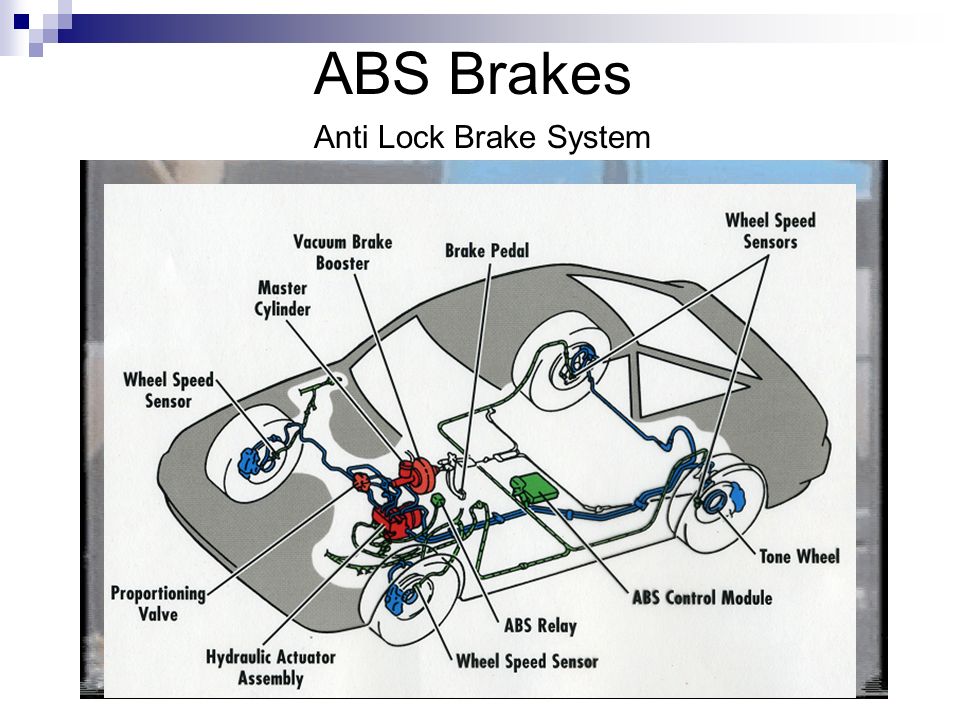

Устройство системы абс автомобиля

Система ABS автомобиля состоит из:

  • Датчика замедления скорости вращения колеса, а так же датчика увеличения скорости и датчика общей скорости колеса. Данные датчики расположены на ступице колеса.

  • Клапанов управления. Данные клапана находятся непосредственно в магистрали тормозной системы и играют очень важную роль, так как являются элементами модулятора движения.
  • Ну и наконец, непосредственно сам блок управления ABS,который имеет самую современную электронную начинку.

Данный блок получает всю необходимую информацию от датчиков и управляет режимами работы клапанов, с помощью которых увеличивается или уменьшается давление тормозной жидкости в тормозной системе.

Как мы видим, в устройстве системы абс автомобиля ничего сложного нет, если глубокого не углубляется в устройство самих элементов этой системы.

Так же следует отметить, что значимость данной системы в безопасности движения автомобиля нельзя не до оценивать, так как она чрезвычайно велика.

И если перед Вами стоит выбор купить автомобиль с системой ABS или без нее, при этом немного сэкономив, то хорошо подумайте, а стоит ли Ваше здоровье и здоровье Ваших близких тех сэкономленных денег.

Безопасное торможение без ABS и с ABS.

Загорается ABS - что это значит. Как устранить

Причины загорания лампочки ABS. Ликвидация неисправности

Очень часто загорание лампочек на панели приборов транспортного средства пугает начинающих водителей. Не стоит волноваться, когда внезапно засветится ABS. Это не существенная поломка. Для ликвидации этой неисправности водителю придется потратить небольшую сумму денег.

Как полагается работать лампе ABS?

Система антиблокировки автомобиля состоит из рабочих блоков. Это нужно учитывать при устранении поломки, связанной с загоранием лампочки ABS.

Система имеет несколько датчиков вращения. Их количество бывает от двух до четырех. Кроме этого в системе имеется блок управления или электронный модуль. На панели управления имеется индикатор света и механизм самостоятельной диагностики.

Читайте также: Как быстро продать авто в Беларуси

Загорание индикатора ABS после того, как машина тронется с места или во время движения сигнализирует об отключении системы антиблокировки.

Большинство начинающих водителей связывают загорание лампочки ABS с неисправностью тормозной системы. Это мнение ошибочно.

Тормозная система имеет свой модуль диагностики и лампочку. Это относится только к современным, хорошо укомплектованным транспортным средствам.

После того, как мотор будет запущен, на приборной панели засветятся абсолютно все лампочки и индикаторы. Антиблокировочная тормозная система вышла из строя, если при включении двигателя индикатор ABS не будет гореть.

Причины загорания лампочки ABS

Зная устройство системы антиблокировки можно определить причины горения лампочки ABS:

  1. Повреждение датчиков ABS (расположены возле колес), неисправность электронного модуля или проводки. Неисправность венцов на ступицах колес тоже может стать причиной загорания лампочки. Очень часто элементы ходовой части отклоняются в сторону, после чего датчики меняют свое положение. Если перегорел предохранитель, то это также может спровоцировать загорание лампочки ABS.
  2. В конце 90-х годов были выпущены модели от VAG. В них есть отличительное качество, связанное с включением ABS. При этом причина поломки расположена в совершенно другом узле.

Из этого можно сделать заключение, что индикатор ABS загорается, когда транспортное средство приходит в движение. Езда по неровной дороге вызывает вибрации автомобиля. Вследствие этого часто обрывается проводка. Если дороги плохие или их вообще нет, то датчики покрываются пылью и песком.

По этой причине датчики не передают верную информацию на электронный блок. Это может являться причиной загорания лампочки ABS.

Самостоятельный поиск неисправности

Большинство специалистов по ремонту автомобилей, рекомендуют водителям для начала самостоятельно поискать поломку. В первую очередь владельцу транспортного средства нужно отправиться на автомойку.

Там тщательно вымоют диски и ступицы на колесах, а также места с датчиками ABS. В большинстве случаев после посещения автомойки антиблокировочная тормозная система приходит в норму. Если этого не случилось, то нужно начинать искать проблему неисправности.

Для выяснения причины загорания лампочки ABS можно провести очень простой тест. Автомобиль необходимо разогнать до скорости около ста километров в час. После этого водителю нужно выключить магнитолу и закрыть все окна. Если владелец машины услышит своеобразные звуки, которые исходят от задних или передних колес, то проблема в ступицах или в подшипниках. Эти детали автомобиля необходимо заменить.
Также можно провести диагностику других узлов. Если в блоке предохранителей будут обнаружены сломанные предохранители, которые связанны с антиблокировкой, то их следует заменить. При загорании ABS можно выяснить код ошибки. По этому коду определяется проблемный элемент в антиблокировочной системе.

Консультация с грамотным механиком может помочь найти поломку. Специалисту нужно подробно описать проблему, а затем, пользуясь советами и рекомендациями попытаться самостоятельно восстановить работу системы.

Очень важно проверить датчики. Чтобы до них добраться придется воспользоваться домкратом или снять колеса. При случае можно выполнить диагностику электронной системы управления транспортного средства

Устранение поломки на СТО

Если не удалось самостоятельно найти неисправность, то придется обратиться за помощью на СТО.

Услуги механика в специализированном сервисном центре обойдутся в круглую сумму. Однако это единственный правильный способ найти неисправность в антиблокировочной системе. Специализированные механики быстро найдут неисправность, определят правильное решение проблемы и назовут стоимость ремонтных работ. С помощью диагностических тестов мастера найдут причину неправильной работы антиблокировочной системы.

На СТО есть в наличии специальные сканеры и специализированное оборудование. С помощью этого оборудования механики соберут необходимые данные о состоянии главных узлов автомобиля. Специалисты в короткое время определят проблему в работе антиблокировочной системы.

Моргание ABS

Если ABS просто загорается, то есть определенная поломка системы. Намного серьезней, когда индикатор ABS моргает. В этом случае датчики неверно считывают данные и передают их на главный блок. Многие владельцы автомобилей в такой ситуации полностью отключают индикатор. Это позволяет избежать сложных ситуаций во время езды. Если лампочка загорается после того как автомобиль наберет скорость, то это может привести к тяжелым последствиям.

Действия при моргании индикатора

В такой ситуации владельцу автомобиля нужно немедленно обратиться в автосервис. На автомобилях отечественного производства можно просто отключить лампочку ABS. Ремонт индикатора на СТО обойдется в круглую сумму. На автомобилях зарубежного производства придется сделать перепрошивку электронного блока управления.

Вывод

Владелец транспортного средства должен знать причину загорания лампочки ABS. При наличии такой неисправности недостаточно просто отключить индикатор. Многие модели автомобилей нуждаются в индикаторе ABS. Это связанно с особой конструкцией кузова и ходовой части транспортного средства. Автолюбитель может выполнить диагностику самостоятельно или обратиться в сервисный центр.
