• На выводе 7 разрядка открыта, поэтому ток течет через R1R_1R1​ и R2R_2R2​, заряжая C1C_1C1​:
  • Напряжение на контактах 2 и 6 увеличивается.
• Как только напряжение на контакте 6 достигает порога 2/3 питания, выход на контакте 3 меняется на низкий :
  • Это приводит к тому, что контакт 7 подключается к земле.
• C1C_1C1​ разряжается через R2R_2R2​ и контакт 7:
  • Напряжение на выводах 2 и 6 уменьшается.
• Контакт 2 срабатывает , когда напряжение становится меньше 1/3 от источника питания, изменяя состояние контакта 3 на высокое и открывая контакт 7.

Затем цикл повторяется до тех пор, пока не сработает контакт 4, сброс.

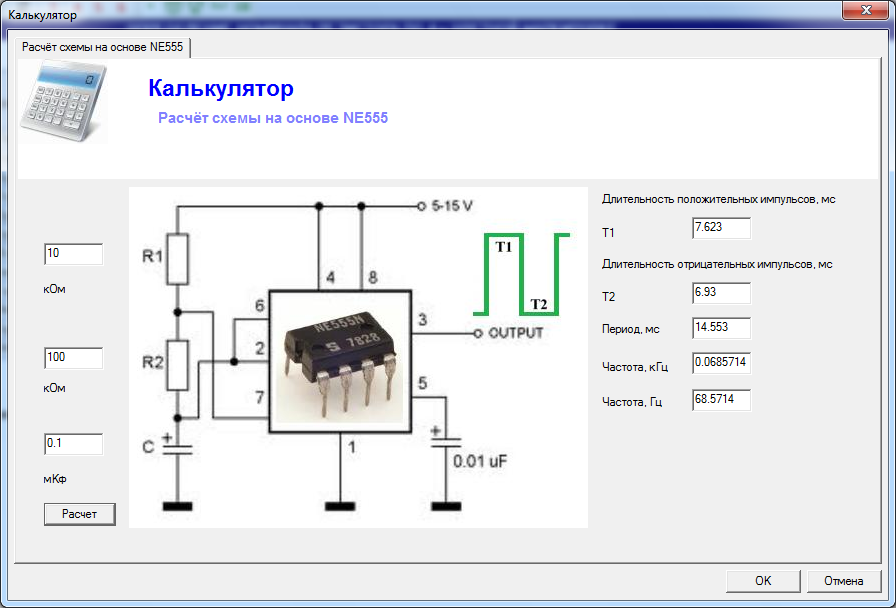

Как работает калькулятор таймера 555 и калькулятор рабочего цикла N555

Значения ThighT_{\text{high}}Thigh​ и TlowT_{\text{low}}Tlow​ определяются соответственно как:

Tlow=ln⁡(2)⋅(R2)⋅C1T_{\text{ low}} = \ln(2) \cdot (R_2) \cdot C_1Tlow​=ln(2)⋅(R2​)⋅C1​

Продолжительность всего цикла определяется выражением T=Thigh+TlowT=T_{ \text{high}} + T_{\text{low}}T=Thigh​+Tlow​, а обратное значение – частота, f=1Tf=\frac{1}{T}f=T1​.

Рабочий цикл от 555 — это процент от общего времени, которое цикл проводит в high state:

duty=100⋅ThighThigh+Tlowduty = 100 \cdot \frac{T_{\text{high}}}{T_{\text{high}} + T_{\text{low}}}duty =100⋅Thigh​+Tlow​Thigh​​

Рабочий цикл никогда не может быть меньше 50% : в этом случае время в двух состояниях будет одинаковым, что соответствует заряду и разряду конденсатора на том же резисторе: R1R_{1}R1​ должен быть равен 000, а контакт 7 будет напрямую подключен к источнику питания, что приведет к повреждению микросхемы.

Моностабильный режим 555

На рисунке ниже показана конфигурация схемы 555 в моностабильном режиме. Он похож на тот, который мы только что видели для нестабильного режима, так что давайте сосредоточимся на различиях!

При использовании в моностабильном режиме 555:

• Pin 6 ( порог ) — напрямую подключен к pin 7 ; и
• Контакт 2 (нижний триггер ) — подключается к источнику питания через сопротивление (R2R_2R2​) с фиксированным значением (обычно 10 кОм10\ \text{кОм}10 кОм).

Операции 555 в моностабильном режиме

Моностабильный режим 555 IC допускает одно стабильное состояние выхода: низкий . Стабильное состояние достигается, когда кнопочный переключатель SW1SW_1SW1 не нажат .
В этой конфигурации контакт 2, подключенный к источнику питания, не срабатывает (помните? Это активный нижний триггер ).

Теперь давайте нажмем кнопку и посмотрим, что произойдет:

• SW1SW_1SW1 нажимается, замыкая питание на землю:
  • Напряжение на контакте 2 падает почти до нуля, и выход переключается с низкого на высокий ; и
  • Контакт 7 отключен от земли благодаря триггеру. Конденсатор C1C_1C1 начинает заряжаться.
• Контакт 6 измеряет напряжение на C1C_1C1​. Когда он достигает 2/3 значения источника питания, он предлагает выходу на контакте 3 переключиться обратно на , низкий :
  • Контакт 7 снова закорочен на землю, что позволяет разрядить C1C_1C1​.

Исходное состояние теперь восстановлено, и повторное нажатие кнопки перезапустит цикл.

Как работает калькулятор пульса 555?

В моностабильном режиме 555 длительность импульса, т. е. интервал, в котором выход на выводе 3 устанавливается на высокий , зависит от времени заряда конденсатора C1C_1C1​. Значения емкости и сопротивления C1C_1C1​ и R1R_1R1​ соответственно определяют продолжительность по формуле:

T=ln⁡(3)⋅R1⋅C1T =\ln(3)\cdot R_1 \cdot C_1T=ln(3)⋅R1​⋅C1​

Просто, верно?

Тестирование калькулятора таймера 555

Допустим, вам нужно послать эхолот с помощью сонара для связи с американской подводной лодкой, но только один, пожалуйста. Это идеальное использование моностабильного режима 555 IC!

Нам нужен импульс длительностью 0,1 секунды. Мы уже нашли резистор на 2500 Ом, так что давайте просто введем данные в калькулятор для моностабильного режима.

C1=0,1 с2500 Ом⋅ln⁡(3)∼40 μFC_1 = \frac{0,1\ \text{s}}{2500\ \text{Ω} \cdot \ln(3)} \thicksim 40\ \text{ мкФ}C1​=2500 Ом⋅ln(3)0,1 с​∼40 мкФ

Конденсатор, который мы должны использовать, имеет емкость 40 мкФ!

Если вам нужно построить мигалку, вам лучше всего подойдет нестабильный режим.
Предположим, мы хотим, чтобы светодиод оставался включенным в течение 2/3 секунды и выключался в течение 1/3 секунды. Мы можем использовать одинаковые значения сопротивления как для R1R_{1}R1​, так и для R2R_{2}R2​, 1000 Ом1000\ \text{Ом}1000 Ом. Теперь мы можем ввести значения времени. Помните, что ThighT_{\text{высокий}}Бедро​должно быть длиннее двух значений: Бедро=0,666 sT_{\text{высокий}} = 0,666\ sThigh​=0,666 с и Tlow=0,333 сТ_{\text{низкий }} = 0,333\ \text{s}Tlow​=0,333 с.

C1=бедро(R1+R2)⋅ln⁡(2)∼TlowR2⋅ln⁡(2)∼480 мкФ\begin{split} C_1 &= \frac{T_{\text{high}}}{(R_1 + R_2) \cdot \ln(2)}\\ & \thicksim \frac{T_{\text{low}}}{R_2\cdot \ln(2)} \\ &\thicksim 480\ \text{мкФ} \end{split}C1​=(R1​+R2​)⋅ln(2)Thigh​∼R2​⋅ln(2)Tlow​∼480 мкФ​

Конденсатор, который нам нужен, имеет номинал 480 мкФ480\ \text{мкФ}480 мкФ. Рабочий цикл для такой конфигурации составляет 66,67%66,67\%66,67%.

Если вы работаете над проектом по электронике, вас могут заинтересовать другие калькуляторы:

• Калькулятор последовательно включенных конденсаторов;
• Резистор в параллельном вычислителе;
Калькулятор RC-цепи
• .

Посетите электронный и технический раздел Omni Calculator, чтобы найти другие инструменты!

Часто задаваемые вопросы

Каково использование NE555?

NE555 — универсальный чип. Вы можете использовать его несколькими способами, но чаще всего он вам понадобится, когда ваши проекты требуют таймера или задержки. Изменяя значения нескольких электронных компонентов, можно настроить синхронизацию NE555. Рассчитайте их значения на omnicalculator.com

Какова максимальная частота NE555?

NE555 может генерировать максимум на частоте 2 МГц. Это означает, что у вас может быть период всего в полмикросекунды.

В каких режимах можно использовать NE555?

Микросхема NE555 может работать в трех режимах: моностабильный, бистабильный и нестабильный. В моностабильном режиме существует одно стабильное состояние, в которое микросхема возвращается через заданное время после каждого сброса. В бистабильном режиме устойчивых состояний два, и для перемещения чипа между ними требуется триггер. Нестабильный режим, вероятно, является наиболее распространенным. В нем микросхема колеблется между двумя устойчивыми состояниями с характерным временем.

В чем разница между NE555 и LM555?

Нет никакой разницы между NE555 и LM555. Фактически все чипы типа 555 работают одинаково, различаются только внутренние характеристики и производитель. В поведении могут быть небольшие изменения, но конечный результат тот же. Вы можете использовать калькулятор NE555 на omnicalculator.com для всех из них!

Давиде Борчиа

Выбор режима

Результаты

Время максимум

Время минимум

Продолжительность цикла (T)

Частота цикла (f)

Калькулятор рабочего цикла

Рабочий цикл

%
