DC-DC конвертер 12В - 5В 3А 15Вт

Всем привет! Это не обзор, а так сказать, мини-тест DC-DC конвертера 12В — 5В 3А. Подобный преобразователь напряжения уже рассматривался на Mysku (к сожалению, я его не смог найти, но надеюсь, что всё-таки найду), и тот обзор склонил меня к покупке аналогичного DC-DC конвертера, но у другого продавца, и немного другого исполнения, поэтому речь пойдёт об различиях этих моделей.

С момента заказа прошло ровно три недели, и преобразователи приехали ко мне в мелком пакете. Трэк-номера мне не дали. Вот фото:


Надо сказать, что заказывая эти преобразователи, я планировал их немного переделать, а именно изменить цепь, задающую выходное напряжение, чтобы получить на выходе напряжение 3,3в, при нужном мне токе не более 1А. Что мне удастся это сделать, я был просто уверен.

Первым делом я снял с одного преобразователя заднюю крышку, чтобы вынуть печатную плату и надругаться над ней. И тут меня ждало горькое разочарование! Печатная плата со всем содержимым была залита жёстким непрозрачным компаундом, из которого торчали только входные и выходные провода! Это было очень неожиданно и неприятно. По этой причине фотографий с расчленёнкой не будет, как не будет и переделки преобразователя на 3,3 вольта. Но главное, что когда я ещё раз внимательно прочитал описание конвертера на сайте, то понял, что он и должен быть залитым, это указано прямым текстом. В общем сам дрова.

Вот фотки со снятой нижней крышкой, правда фоткал на сей раз мобльником.



Что там у преобразователя внутри, совершенно непонятно, а очень хотелось бы знать. Единственное, что удалось разглядеть, так это слегка выступающий из компаунда уголок электролитического конденсатора, зелёного с золотым, то есть вроде не самого плохого, но то, что он стоит так криво, совсем не радует. Общая глубина заливки порядка 12мм, то есть плата с элементами имеет высоту не более 10мм. Компаунд жёсткий, эпоксидный, как и говорится на сайте, но если заливка выполнена без предварительного обволакивания, то есть вероятность растрескивания элементов конвертера. Как правило производители даже пассивных компонентов запрещают прямую заливку «жёсткими» компаундами.

Оставалось только испытать преобразователь как есть, так как применение для него, в принципе, уже найдено. Погонял я его в трёх режимах, на выходном токе в 1А, 2А и 3А, при входном напряжении от 12 до 17 вольт. При токе в 1А нагрев незначительный, при токе в 2А нагрев уже заметный, причём, видимо, теплопроводность компаунда выше, чем пластика, и снаружи преобразователь куда холоднее, чем если пощупать сам компаунд. Думаю, при токе в 2А преобразователь может работать неограниченно долго даже при повышенной до 40-50 градусов внешней температуре. При токе нагрузки в 3А преобразователь нагревался очень заметно снаружи, а прикосновение к компаунду уже обжигало, так что я бы не стал использовать его долгое время в таком режиме, да ещё при повышенной температуре. 2А для многих применений достаточно.

Напряжение на выходе было очень стабильным, без нагрузки составляло 5,12в, с нагрузкой 1А — 5,10В, с нагрузкой 2А — 5,08В, с нагрузкой 3А — 5,07В. Думаю, это больше влияло сопротивление проводов, а у самого преобразователя просадка вообще практически нулевая.

Испытал также, какое минимальное напряжение на входе преобразователя. Так, при токе нагрузки в 2А напряжение на выходе начинало снижаться при снижении входного напряжения ниже 7 вольт. По моему нормально.

Пара мелких низковольтных UPS на 9/12 и 5 Вольт

Иногда встречаются ситуации, когда надо бесперебойно питать какое нибудь мелкое устройство, например роутер и применять для этого обычный «бесперебойник» и дорого и одновременно невыгодно, потому используют низковольтные UPSы и о паре таких пойдет сегодня речь.

Вообще у меня как-то очень давно, примерно лет 5 назад, был обзор где я показывал как переделать в бесперебойник обычный импульсный блок питания, но там шла речь о работе с свинцово-кислотным аккумулятором на 12 Вольт. Здесь же мало того что в обоих случаях применен литиевый аккумулятор, так еще и с напряжением 3.7 Вольта.

Заказывал несколько плат, отчасти просто про запас, отчасти из-за платной доставки к посреднику, упаковал продавец их так, что наверное только упаковка весила больше самих плат. Собственно на фото видно соотношение размеров упаковки и плат.

Конвертики подписаны несколько оригинально, 12 Ватт и 5 Вольт, хотя формально и то и другое правда, просто в разных единицах 🙂

Платки реально очень компактные, слева связка из трех плат, справа из двух.

Те же платы, но уже поштучно.

Начну с 12 Вольт бесперебойника.
Существует он в нескольких вариантах, при этом оба варианта поддерживают выбор выходного напряжения 9/12 Вольт, но одна выдает до 12 Ватт, вторая до 18.
Входное напряжение заявлено как 5-12 Вольт, максимум 16 Вольт, но здесь есть нюанс, при падении напряжения ниже определенного уровня зарядное продолжает работать, но при этом потребление идет уже от аккумулятора.
Напряжение аккумулятора 3.7 Вольта, емкость 3-15 Ач, хотя на самом деле с большей емкостью будет просто дольше заряжаться.

К сожалению 18 Ватт версии не были доступны поштучно, китаец рогом уперся и меньше чем 200 шт продавать не хочет., а большое количество мне не было нужно и пришлось ограничиться 12 Ватт вариантом.
Цена при поштучном заказе была $1.88, ссылка на страницу товара.

Еще кучка разных характеристик, для плат обеих версий.

Внешне все очень даже аккуратно, все подключения только при помощи пайки, клеммников нет, общее качество сборки порадовало, особенно за эту цену.

Блок схема, по которой можно примерно понять принцип работы.
За заряд отвечает чип SY6952, который по сути является StepDown преобразователем с контролем заряда.
Аккумулятор подключен через контроллер защиты от перегрузки потоку и перезаряда/переразряда XB8089.
После всего стоит StepUp преобразователь на базе XR2681.

Также имеется еще мелкий чип Ph/A4, предположительно являющийся монитором напряжения так как один вывод чипа подключен на вход питания, в выход (скорее всего) на вход ОС повышающего преобразователя.
Из недостатков сразу отмечу не очень эффективный повышающий преобразователь, да еще и с внешним диодом.

Монтаж односторонний, нижняя сторона платы используется как теплоотвод, часть силовых дорожек дополнительно покрыта припоем.

Подключение предельно простое, вход к блоку питания, выход на нагрузку и два провода на аккумулятор.
Также есть пара контактных площадок, которые задают ток заряда и выходное напряжение, по умолчанию это 600мА и 9 Вольт, но ток заряда можно выставить 1.2 Ампера, а выходное напряжение 12 Вольт.
Единственное нарекание к светодиоду индикации режима работы, по задумке он двухцветный, но с общим анодом, при том что более распространены сборки с общим катодом.
Также имеется предохранитель на ток 1.1 Ампера, он защищает блок питания от перегрузки, встроенное зарядное устройство подключено до предохранителя.

Вариант пояснения на китайском языке, но по сути эта картинка может быть полезна по другой причине, здесь есть размеры платы.

Для начала я взял какой-то старый аккумулятор от планшета, двухцветный светодиод пришлось заменить двумя одноцветными.

В процессе заряда светит красный светодиод, после окончания, зеленый.
Важно то, что после окончания заряда контроллер полностью отключает заряд, а не держит аккумулятор под «капельным зарядом». Дело в том, что обычно бесперебойники работающие со свинцово-кислотными батареями постоянно подпитывают батарею, фактически реализуя режим CV, но для литиевых аккумуляторов такой режим не подходит, как из-за безопасности, так и из-за того, что литиевые аккумуляторы имеют низкий саморазряд и им это просто не нужно.

В нагрузочном тесте при выходном напряжении 9 Вольт плата выдала ток 1.6 Ампера, дальше отключилась по срабатыванию защиты.

При напряжении 12 Вольт максимальный ток составил 1.2 Ампера, причем что при 9, что при 12 Вольт напряжение стабилизируется отлично и почти не зависит от тока нагрузки, а отсечка происходит по срабатыванию контроллера защиты.

Подумав немного, решил что аккумулятор от планшета просто не вытягивает такие режимы разряда, потому был взят более мощный аккумулятор.

Вот теперь можно провести дополнительные тесты. Тесты на данном этапе проводились без нагрузки.
1. Входное напряжение 6 Вольт, ток заряда по входу 383мА
2. Входное 12 Вольт, ток по входу упал до 190мА, это обусловлено тем, что зарядное импульсное, а не линейное.
3. Запаял перемычку выставляющую ток заряда 1.2 Ампера, при входном напряжении 6 Вольт ток заряда 800мА

4. При 12 Вольт ток почти 390мА
5, 6. Ближе к окончанию заряда ток по входу вырос до 1 Ампера при 6 Вольт и почти 500мА при 12 Вольт.

Все эти режимы следует учитывать при подборе блока питания, так как ему придется не только питать нагрузку, а и заряжать аккумулятор и если используется БП на 12 Вольт то необходимо к току нагрузки прибавить еще 300-600мА.

Следующим этапом проверка порогов переключения. В данном случае мультиметр, подключенный к выходу платы, работал в режиме регистратора, нагрузка была около 200мА

Напряжение на входе платы плавно снижалось с 13.7 Вольта до 5-6, а затем плавно поднималось до исходного значения.
Переключение происходит при напряжении на входе около 10.2 Вольта, напряжение на выходе опять поднимается до 12 Вольт.
Отмечу, что если входное напряжение выше установленных 12 Вольт, то из-за упрощенной схемотехники оно на выходе будет то же напряжение минус падение на диоде.

С аккумулятором, рассчитанным на более высокий ток разряда плата смогла отдать уже около 1.8 Ампера, дальше напряжение начало постепенно падать.

При 12 Вольт ток составил 1.3 Ампера, дальше также идет плавное падение напряжение, выходная мощность составила около 16 Ватт.

После этого я почти полностью разрядил аккумулятор и провел тест еще раз, максимальный выходной ток, при котором напряжение стабилизировалось, составил 1.1 Ампера, думаю что нормально, особенно с тем что заявлялся ток до 1 Ампера.

В процессе разряда током 1 Ампер температура преобразователя составляла 75-80 градусов, но ближе к концу прогрелся до 92 градусов.

Все было красиво пока я не дошел до защиты от переразряда, дело в том что отключается она не в триггерном режиме, а пытается перезапускаться, в итоге выглядит примерно так

Через время преобразователь отключается и дальше мы получаем просто напряжение аккумулятора через диод преобразователя, собственно это второй минус подобной схемотехники преобразователя, StepUp не может полностью обесточить нагрузку.

На графике напряжения аккумулятора видно что пока работает преобразователь, напряжение падает, после отключения ток нагрузки падает (так как отключился преобразователь) и напряжение начинает постепенно расти.

С пульсациями все нормально, при 0.5 Ампера 45мВ, при 1 Ампер — около 75.
Также нет проблем и с пропадаением напряжения в момент запуска преобразователя, на двух нижних осциллограммах видна небольшая просадка и собственно все.

А теперь вторая плата.
Это модель попроще и немного компактнее, рассчитана на выходное напряжение в 5 Вольт (вроде есть на 6 Вольт), ток до 2 Ампер, стоит $1.17, ссылка на товар.

Характеристик много и опять все на китайском 🙁

Здесь схемотехника заметно отличается, справа контроллер всего, преобразования, защиты и индикации, маркировка стерта, а сам чип закрашен маркером.
Слева внизу пара транзисторов защиты аккумулятора, а справа четыре светодиода индикации заряда аккумулятора.

Нижняя сторона платы пустая. есть только маркировка контактов и характеристики.

Размеры платы, здесь же указано, что единственная перемычка отвечает за ток заряда, без перемычки 0.6 Ампера, с перемычкой 1.6 Ампера.

Подключение платы крайне простое, фактически она включается просто параллельно линии питания устройства и ее задача пока есть питание, заряжать аккумулятор, а как питание пропадает или снижается ниже определенного уровня, «подхватывать» его.

Зарядное устройство также как и у предыдущего представляет собой StepDown, потому потребляемый платой ток зависит от напряжения, чем оно выше, тем ток меньше. После окончания заряда потребление падает до 2-3мА, т.е. только питание светодиодов.

Индикация заряда аккумулятора работает и без внешнего питания, при этом включается она только при наличии нагрузки на выходе платы.

А вот переход на питание от аккумулятора расстроил, в момент перехода напряжение на выходе платы падает до 4.36 Вольта, потому чувствительная нагрузка наверняка перезагрузится так как нормой считается падение не ниже 4.75 Вольта.
Здесь я плавно понижал напряжение с 5.1 вольта примерно до 2-3, а затем также плавно повышал.

При полностью заряженном аккумуляторе плата может выдавать до 2.8 Ампера при заявленных 2.0, что очень даже неплохо.

Ради эксперимента разрядил полностью заряженный аккумулятор, но скриншот не для демонстрации процесса разряда, а для демонстрации периодического небольшого (20-30мВ) падения напряжения на выходе. Интервалы времени почти одинаковые и составляют одну минуту, по мере разряда интервал уменьшается.

В конце разряда напряжение плавно снижается примерно до 4.6 вольта, затем защита отключает аккумулятор.

К сожалению процесс отключения в конце разряда также выглядит очень грубо, плата постоянно пытается перезапуститься, что может отрицательно сказаться на нагрузке.

В конце разряда током 2 Ампера температура самого горячего компонента на плате составила 78 градусов.

После полного разряда я немного зарядил аккумулятор и провел повторный нагрузочный тест, максимальный ток нагрузки при котором выходное напряжение было в норме, составил 2.2 Ампера.

Пульсации на выходе выглядят несколько странно, низкочастотные модулированы высокочастотными, общий размах при токе нагрузки 1 и 2 Ампера примерно одинаков и составляет около 90-100мВ.

Выводы сегодня будут короткими.
12 Вольт плата понравилась, хотя и имеет небольшие недостатки, стабильно держит заявленный ток, напряжение на выходе хоть и проваливается, но вполне терпимо, потому ее можно использовать по прямому назначению.
А вот 5 Вольт вариант как-то совсем не впечатлил, да дешево, да без проблем тянет заявленный ток нагрузки, имеет индикацию, защиту и прочее, но приличный провал напряжения при переключении на аккумулятор расстроил, увы…

На этом собственно все, если есть вопросы, постараюсь ответить.

Преобразователь напряжения 5 Вольт 8 Ампер с четырьмя USB выходами

Решил заказать на пробу разных недорогих платок преобразователей и сегодня обзор первой из них. Собственно ничего необычного, обычный преобразователь, даже без QC, зато с выходной мощностью до 40 Ватт.

Я уже как-то писал, что заказываю для товарища разные полезные вещи, и выкладывал обзоры этих вещей. Но так как иногда обзоры задерживаются по ряду причин, то чтобы было удобнее, я решил попутно заказывать себе 1-2 штуки этих товаров просто для пробы, если они конечно мне интересны. Так было и в этот раз, заказ изначально был на 10 плат, я же заказал 10+1 для себя.

В описании заявлялось что это преобразователь напряжения, без гальванической развязки, со входным напряжением 8-35 Вольт и выходным 5 Вольт с током до 8 Ампер.

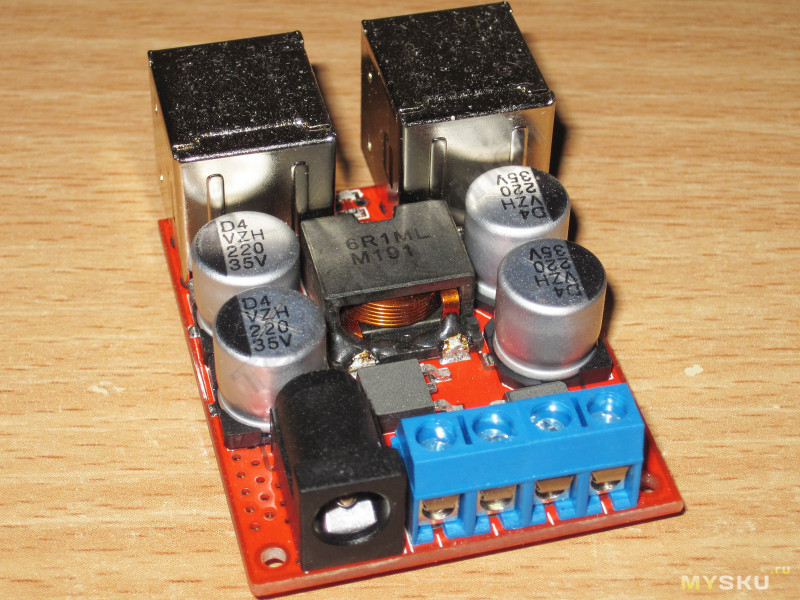

Платка компактная, если не учитывать разъемы, то примерно как спичечный коробок.

На сторону противоположную USB разъемам вынесен входной разъем и клеммник, на который разведены входные клеммы и выходные. Т.е. данный преобразователь можно использовать и без подключения к USB выходам, что иногда может быть полезно.

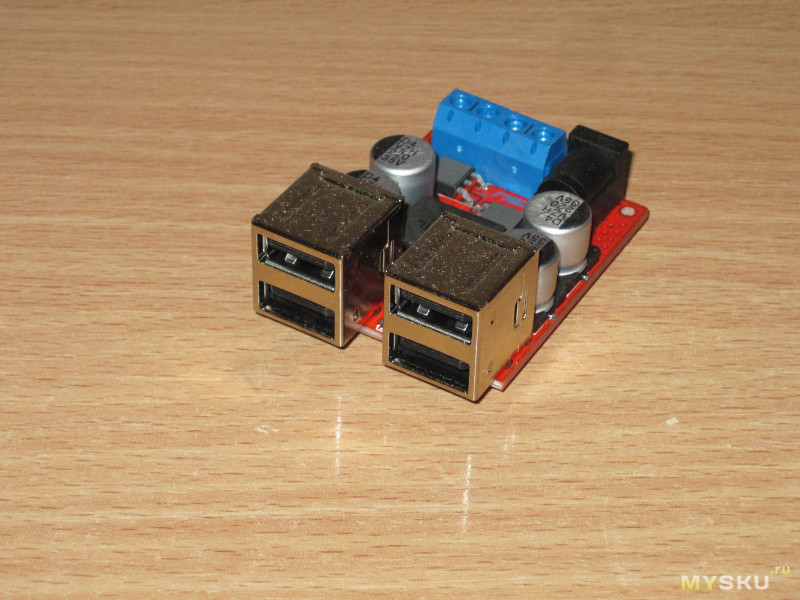

На второй стороне соответственно 4 USB гнезда, разделенные на две пары. Разъемы поначалу были очень тугими, но после 2-3 подключений пришли в норму.

Сверху находится пара транзисторов (преобразователь с синхронным выпрямлением) со стертой маркировкой, силовой дроссель, а также четыре конденсатора 220мкФ 35 Вольт.

Так как выходной ток уже довольно приличный, то дроссель намотан не обычным проводом, а медной шиной для повышения КПД и соответственно уменьшения нагрева.

Снизу все остальные компоненты, предохранитель, транзистор защиты от переполюсовки, контроллер, защитные супрессоры.

Схемотехника приятно порадовала, здесь помимо предохранителя есть нормальная защита от переполюсовки питания, реализованная не на диоде, а на полевом транзисторе, я уже как-то рассказывал принцип ее работы.
Также радует наличие керамических конденсаторов по линиям питания и два супрессора установленные параллельно выходу 5 Вольт, предназначенные для защиты нагрузки в случае пробоя силовых транзисторов. Конечно такая защита не дает 100% гарантии, но шанс выживаемости увеличивает.

По выходу стоят контроллеры, которые подбирают напряжение на линиях данных USB чтобы нагрузка могла взять максимальный ток. Это не QC, но тем не менее совместимость с различными потребителями становится выше. Тем более что QC в преобразователе с более чем одним выходом требует наличия соответствующего количества преобразователей.
Отмечу что параллельно силовым контактам USB разъемов также стоят керамические конденсаторы.

Но мало того, производитель для повышения надежности, а точнее — устойчивости к внешним воздействиям, покрыл плату резиноподобным компаундом, что встречается крайне редко.

Подключаем блок питания, при этом о наличии напряжения на выходе сигнализирует небольшой красный SMD светодиод, при необходимости можно заменить его на обычный, рядом есть соответствующие отверстия.

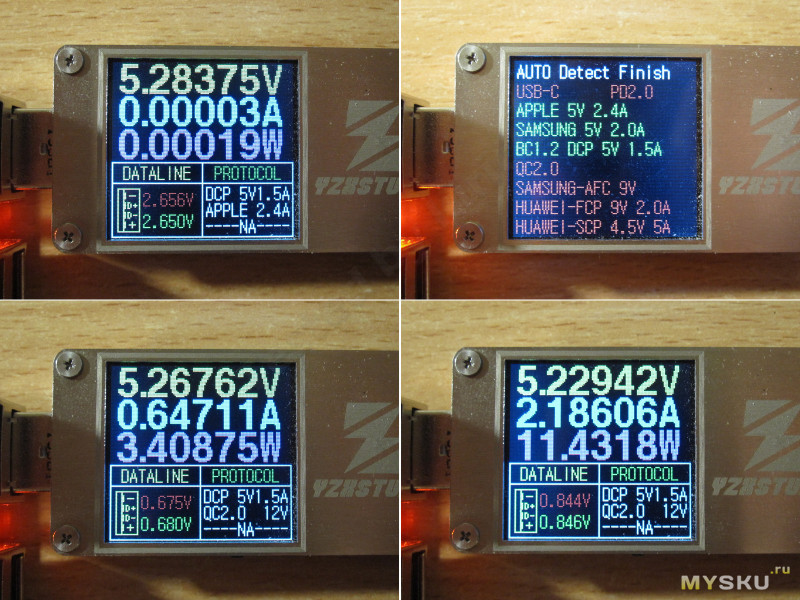

1. Выходное напряжение 5.28 Вольта, что немного превышает допуск по стандарту, составляющий 4.75-5.25 Вольта, но не сильно и думаю что не критично.
2. Поддерживается несколько режимов эмуляции. Но что любопытно, при первых тестах один выход стабильно отображал режим QC 5 Вольт, но когда я начал через время готовить обзор и повторил тесты, то больше такого не встречал…
3. При подключении телефона Самсунг ток заряда составлял 650мА, судя по всему «договориться» они не смогли.
4. Зато при попытке подключить китайский UMIdigi без проблем получил 2-2.18 Ампера, хотя мое привычное зарядное вообще не хочет его нормально заряжать.

Нагрузочный тест показал две вещи:
1. Хорошую стабилизацию напряжения, в диапазоне от нулевого тока до максимальной нагрузки напряжение падает всего на 60-70мВ. Нагрузка и измерение производилось на клеммнике, а не USB разъеме.
2. 8 Ампер это максимальный выходной ток, дальше срабатывает защита, причем иногда защита срабатывала и при меньшем токе, например при тех же 8 Ампер.

Для измерения уровня пульсаций использовался все тот же «стенд», правда в этот раз произошли некоторые изменения. Для уменьшения количества помех от измерительных приборов я питал нагрузку от трансформаторного БП.
Кроме того, так как ко мне едут две новые нагрузки, то в планах потом мою основную доработать, перенеся ее в другой корпус, установив там трансформаторный блок питания, а не импульсный и кроме того добавив гальваническую развязку интерфейса подключения к компьютеру. Данные доработки должны убрать образование возможных земляных петель.

А вот пульсации я бы не назвал маленькими, основные, которые сложнее погасить, составляют 180мВ в любом режиме. На осциллограммах нагрузка 0-33-66-100%
Есть пульсации в виде «иголок», которые легче гасить, но которые зависит от тока нагрузки и которые имеют заметно больший размах.
Напряжение питания здесь 12 Вольт.

Тот же тест, те же режимы, но входное напряжение 24 Вольта.
Собственно ничего кроме размаха пульсаций «иголок» не изменилось. Я бы в качестве простой доработки рекомендовал увеличить емкость выходных конденсаторов.

Выше на фото видно, что земля щупа осциллографа подключена проводом, а не пружинкой, что дает некоторое искажение результатов теста. Но так как разница в данном случае не очень велика, то я ею пренебрег.
Входное напряжение 24 Вольта, ток нагрузки 8 Ампер, слева с проводом, справа с пружинкой.

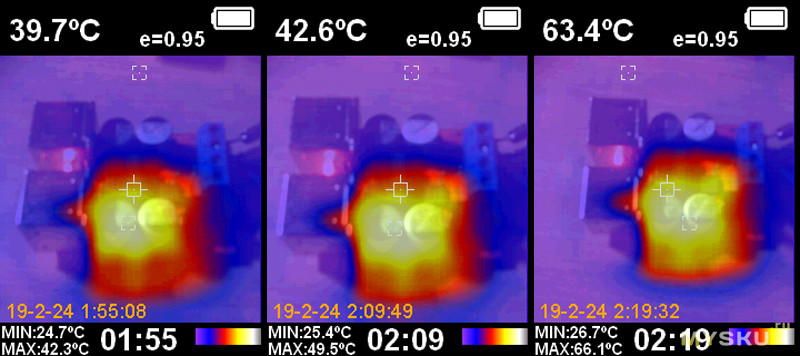

Нагрев проверялся в трех режимах, с током нагрузки 2.5, 5.0 и 7.5 Ампера, первый тест был минут 10-15, дальше можно увидеть по таймингу тепловизора.
В общем 7.5 Ампера преобразователь держит уверенно, греется не очень сильно, но в компактную закрытую коробочку я бы не стал его ставить, так как возможен перегрев.

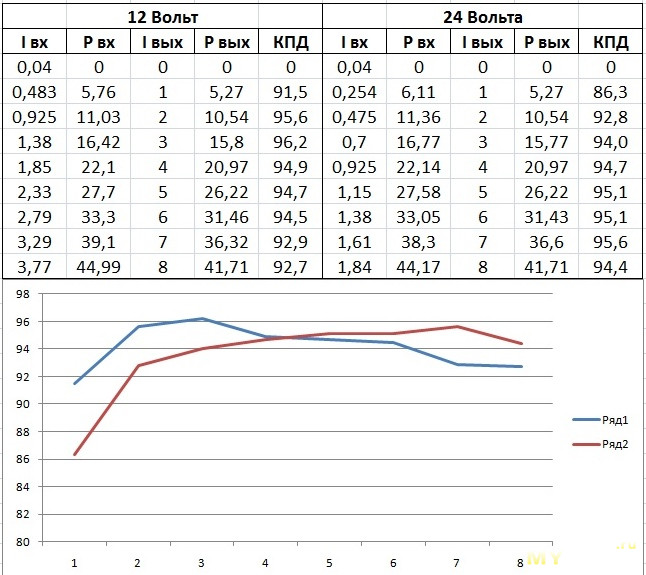

Измерение КПД. Попутно измерил ток потребления без нагрузки, при обоих вариантах входного напряжения он одинаков и составляет 40мА.
При входном напряжении 12 Вольт КПД лучше на малых токах нагрузки, при 24 Вольта на больших, собственно это видно на графике.

В качестве резюме могу сказать, что преобразователь очень понравился, единственное нарекание, которое у меня есть, это к уровню пульсаций, в остальном как по мне, то все отлично, как качество изготовления, так и наличие защит, стабильность выходного напряжения, схемотехника, особенно с учетом цены. На мой взгляд вещь весьма полезная для радиолюбителя.

На этом у меня все, надеюсь что обзор был полезен.

Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹

 В этой статье расскажу о весьма банальных вещах, что не менялись уже не одно десятилетие, да они вообще не менялись. Другое дело, что с тех пор как был изучен принцип снижения напряжения в замкнутой цепи за счет сопротивления, появились и другие принципы питания нагрузки, за счет ШИМ, но тема это отдельная, хотя и заслуживающая внимания. Поэтому продолжу все-таки по порядку логического русла, когда расскажу о законе Ома, потом о его применении для различных радиоэлементов участвующих в понижении напряжения, а после уже можно упомянуть и о ШИМ.

Закон Ома при понижении напряжения

 Собственно был такой дядька Георг Ом, который изучал протекание тока в цепи. Производил измерения, делал определенные выводы и заключения. Итогами его работы стала формула Ома, как говорят закон Ома. Закон описывает зависимость падения напряжения, тока от сопротивления.
Сам закон весьма понятен и схож с представлением таких физических событий как протекание жидкости по трубопроводу. Где жидкость, а вернее ее расход это ток, а ее давление это напряжение. Ну и само собой любые изменения сечения или препятствия в трубе для потока, это будет сопротивлением. Итого получается, что сопротивление «душит» давление, когда из трубы под давлением, могут просто капать капли, и тут же падает и расход. Давление и расход величины весьма зависящие друг от друга, как ток и напряжение. В общем если все записать формулой, то получается так:

R=U/I; То есть давление (U) прямо пропорционально сопротивлению в трубе (R), но если расход (I) будет большой, то значит сопротивления как такового нет… И увеличенный расход должен показывать на пониженное сопротивление.

 Весьма туманно, но объективно! Осталось сказать, что закон то этот впрочем, был получен эмпирическим путем, то есть окончательные факторы его изменения весьма не определены.
Теперь вооружившись теоретическими знаниями, продолжим наш путь в познании того, как же снизить нам напряжение.

Как понизить напряжение с 12 на 5 вольт с помощью резистора

 Самое простое это взять и использовать нестабилизированную схему. То есть когда напряжение просто понизим за счет сопротивления и все. Рассказывать о таком принципе особо нечего, просто считаем по формуле выше и все. Приведу пример. Скажем снижаем с 12 вольт до 5.

R=U/I. С напряжением понятно, однако смотрите, у нас недостаточно данных! Ничего не известно о «расходе», о токе потребления. То есть если вы решите посчитать сопротивление для понижения напряжения, то обязательно надо знать, сколько же «хочет кушать» наша нагрузка.

Эту величину вам необходимо будет посмотреть на приборе, который вы собираетесь питать или в инструкции к нему. Примем условно ток потребления 50 мА=0,05 А. Осталось также еще заметить, что по этой формуле мы подберем сопротивление, которое будет полностью гасить напряжение, а нам надо оставить 5 вольт, то 12-5=7 вольт подставляем в формулу.
R= 7/0,05=140 Ом нужно сопротивление, чтобы после из 12 вольт получить 5, с током на нагрузке в 50 мА.
 Осталось упомянуть о не менее важном! О том, что любое гашение энергии, а в данном случае напряжение, связано с рассеиваемой мощностью, то есть наш резистор должен будет «выдержать» то тепло, которое будет рассеивать. Мощность резистора считается по формуле.
P=U*I. Получаем. P=7*0,05=0,35 Вт должна быть мощность резистора. Не менее. Вот теперь курс расчет для резистора можно считать завершенным.

Как понизить напряжение с 12 на 5 вольт с помощью микросхемы

 Ничего принципиально не меняется и в этом случае. Если сравнивать этот вариант понижения через микросхему, с вариантом использующим резистор. По факту здесь все один в один, разве что добавляются полезные «интеллектуальные» особенности подстройки внутреннего сопротивления микросхемы исходя из тока потребления. То есть, как мы поняли из абзаца выше, в зависимости от тока потребления, расчетное сопротивление должно «плавать». Именно это и происходит в микросхеме, когда сопротивление подстраивается под нагрузку таким образом, что на выходе микросхемы всегда одно и тоже напряжение питания! Ну и плюсом идут такие «полезные плюшки» как защита от перегрева и короткого замыкания. Что касательно микросхем, так называемых стабилизаторов напряжения на 5 вольт, то это могут быть: LM7805, КРЕН142ЕН5А. Подключение тоже весьма простое.

Само собой для эффективной работы микросхемы ставим ее на радиатор. Ток стабилизации ограничен 1,5 -2 А.
Вот такие вот принципы понижения напряжения с 12 на 5 вольт. Теперь один раз их поняв, вы сможете легко рассчитать какое сопротивление надо поставить или как подобрать микросхему, чтобы получить любое другое более низкое напряжение.
Осталось сказать пару слов о ШИМ.

 Широко импульсная модуляция весьма перспективный и самое главное высокоэффективный метод питания нагрузки, но опять же со своими подводными камнями. Вся суть ШИМ сводится к тому, чтобы выдавать импульсами такое напряжение питание, которое суммарно с моментами отсутствия напряжения будет давать мощность и среднее напряжение достаточное для работы нагрузки. И здесь могут быть проблемы, если подключить источник питания от одного устройства к другому. Ну, самые простые проблемы это отсутствие тех характеристик, которые заявлены. Возможны помехи, неустойчивая работа. В худшем случае ШИМ источник питания может и вовсе сжечь прибор, под которые не предназначен изначально!
