как собрать аппарат своими руками
Необходимость осуществления сварочных работ при кузовном ремонте не вызывает сомнений. И чтобы процесс этот не отнимал время, а также позволял устранить многие проблемы своими руками, важно подобрать соответствующее оборудование.

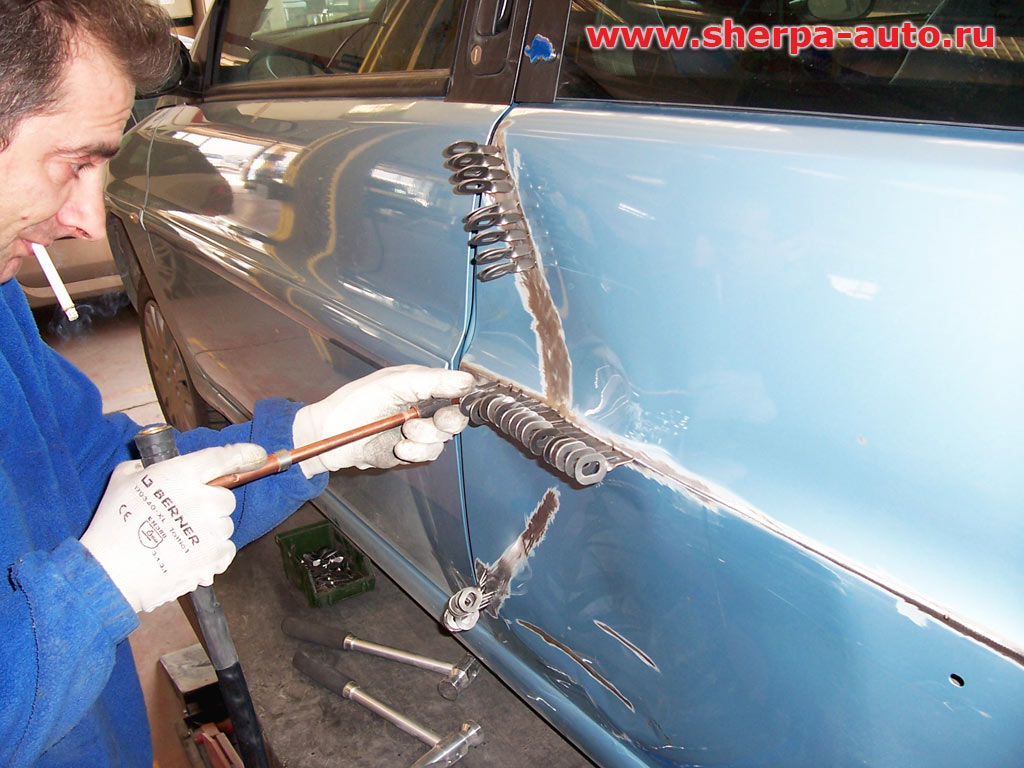

Ремонт кузова не мыслим без контактной сварки

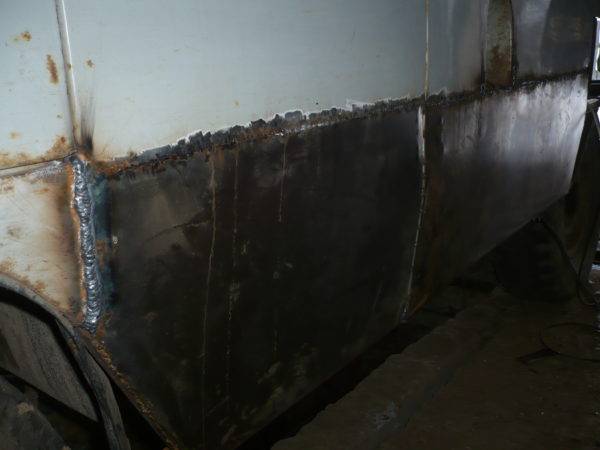

Сварочный процесс при ремонте кузова
Абсолютное большинство работ при ремонте кузова автомобиля может произведено посредством контактной сварки. Этот вид, являясь довольно-таки специфическим, применяется преимущественно по причине своей простоты, отсутствия расходных материалов и высокого уровня производительности.
Подробнее о контактной сварке
Согласно техническому определению данная разновидность сварочных работ представляет собой процесс, в ходе которого образуется неразъемное соединение. Такое соединение есть следствие нагрева металла посредством проходящего электрического тока, а также пластический деформации самой зоны соединения (последнее происходит в результате сжатия).
Существует несколько способов осуществления контактной сварки своими руками, включая и точечный. Такая схема предполагает соединение деталей по отдельным участкам, которые и называются точками.
Для получения сварной точки свариваемые детали (предварительно тщательно зачищенные) собираются внахлестку, сжимаются с определенным усилием, после чего через место их контакта пропускается токовый импульс. На границе контакта свариваемых деталей машина образует место расплава, именуемое ядром точки. Когда течение тока будет завершено, это ядро закристаллизуется и образует весьма прочное соединение.
Высверливание перед соединением деталей
Существует ряд факторов, способных оказать влияние на качество, т.е. прочность точки и ее размер:
- Речь идет о таком параметре, как усилие сжатия;
- Определенную роль играет и показатель величины сварочного тока, который выдает машина;
- Важна также длительность токового импульса;
- Наконец, имеет значение диаметр контактной поверхности электродов.
Применяемые аппараты
Контактная сварка своими руками при кузовных работах осуществляется при помощи соответствующих сварочных аппаратов. Схема их применения предполагает следующее: машина (аппарат иными словами) нагревается, и происходит в результате тепловыделения непосредственное сваривание в тех местах, где соединяются детали.
Получается, что любой аппарат основан на принципе нагревания места сваривания током с одновременным воздействием давления.
Может быть использована стационарная машина, а также машина подвесная либо мобильная (для ручной работы). Каждый такой аппарат, в свою очередь, делится на определенные разновидности с учетом способа сварки.
Схема каждого аппарата предполагает наличие ряда частей: электрической, механической, гидросистемы, пневмосистемы (или же системы водяного охлаждения).
Аппарат для контактной сварки вполне может быть сконструирован своими руками, о чем мы и предлагаем поговорить подробнее.
Образец заводского шва
Самостоятельная сборка аппарата
Аппарат для осуществления контактной сварки состоит из двух узлов:
- Сварочный выносной пистолет;
- Блок питания.
Порядок ручной сборки хорошо демонстрируют многочисленные видео. Процесс изготовления пистолета начинается с того, что следует создать переходник и электроды. Для этого берется текстолитовый лист и из него вырезаются накладки (габариты определяются под собственную руку). Затем нужно просверлить каналы в ламподержателе для проводов. Эти провода будут вести к лампе подсветки.
К готовым накладкам крепится при помощи винтов и двух держателей микропереключатель. Из полосы оргстекла можно изогнуть распорные планки, учитывая при этом их расположение на накладках. Не следует забывать и о размещении проходящего через рукоятку сварочного кабеля.
Конец такого кабеля опаивается, потом вставляется в отверстие переходника и фиксируется винтом. Острые кромки накладок рекомендуется притупить. Важно обмотать рукоятку изоляционной лентой. Готовый вариант, опять же, отлично рассматривается на видео.
Что касается блока питания, то он собирается из реле на сварочном трансформаторе и на тиристоре.
Электрод подключается к одному выводу низковольтной обмотки при помощи сварочного кабеля. Второй вывод во время ручной сварки должен надежно соединяться с самой массивной деталью, подлежащей свариванию.
К сети первичная обмотка трансформатора подключается посредством диодного моста и включенного в его диагональ тиристора. При этом необходим и вспомогательный трансформатор для обеспечения управления тиристоров и лампой подсветки.
То есть самодельная контактная сварка вполне возможна. После окончания сборки сварочная машина должна быть протестирована. Готовый аппарат (как он выглядит, показывают видео) позволит выполнять многие работы.
Таким образом, при сборке своими руками соответствующего аппарата контактной сварки необходимо запастись вышеуказанными элементами для пистолета, а также для трансформатора. Поскольку именно трансформатор влияет на то, каким будет в итоге аппарат по размерам, именно с него и рекомендуется начать процесс сборки.
Холодная сварка для автомобилей, ремонт своими руками
Статья расскажет об холодной сварке для автомобиля, как с помощью такого простого в применении средства можно провести качественный ремонт своего железного друга.
В ходе эксплуатации транспортного средства может возникнуть необходимость в экстренном проведении кузовного ремонта. Например, во время передвижения по трассе у автомобиля может пробить бензобак или радиатор.
Понятно, что в этой ситуации провести полноценный ремонт авто вы не сможете и сварочный аппарат, вы скорее всего с собой не возите. Кроме этого далеко не всегда можно надеяться на помощь эвакуатора, то есть может показаться, что в указанных случаях вы окажетесь в очень затруднительной ситуации.
Но, если в ремонтном комплекте вашего автомобиля есть холодная сварка, то со всеми неприятностями вы сможете справиться самостоятельно и за короткий промежуток времени. В связи с этим рассмотрим, что такое холодная сварка и как ей пользоваться.
Что такое холодная сварка
Холодная сварка, это специальный ремонтный комплект, при помощи которого, вы сможете провести ту же работу, что и используя традиционную сварку. То есть заделать отверстия, восстановить прочность швов, прикрепить друг к другу металлические части.
Купить такое средство можно в авто-магазине или строительном магазине. Есть специальная холодная сварка для автомобиля, которая представляет из себя клей на основе эпоксидной смолы. И вот с помощью её можно заделать своими руками любое повреждение радиатора, бензобака, картера двигателя и многое другое.
На сегодняшний день, есть много производителей данного продукта и все они качественные, так что с выбором холодной сварки проблем не возникнет.
Как применять холодную сварку при ремонте автомобиля
Итак, какие именно инструменты для этого нужны: холодная сварка, наждачная бумага (мелкозернистая), ацетон или чистый бензин.
1. Первым делом необходимо подготовить поверхность к ремонту.
Например, если речь идет о ремонте пробитого бензобака, то место ремонта следует зачистить наждачной бумагой. Хорошо будет если вы сделаете неровности на подготовленной поверхности, например, сделать царапины или другие шероховатости — это необходимо для лучшего сцепления сварки с поверхностью.
2. Далее следует бензином или ацетоном провести обезжиривание, эта процедура тоже важна.
3. Вот и настало время для подготовки клея: берем холодную сварку для ремонта автомобиля, тщательно читаем инструкцию.
На влажные руки (надо их смочить) необходимо отрезать или выдавить (зависит от вида купленного средства) рекомендованную часть клея и разомните её до положенной однородности и пластичности. Полученная смесь даже немного нагреется, это почувствуется через руки.
4. Теперь наносим состав на приготовленное место, все действия необходимо выполнять по быстрому, потому что есть такие клеи которые очень шустро полимезируются. Всё сидим курим, ждем когда сварка схватится — это может происходить от 40 минут до суток.
Таким образом, вы получаете прочное и герметичное соединение, которое прослужит вам достаточно долго. Но, после проведенного ремонта внешний вид склейки получается не привлекательным.
Понятно, что если речь идет о ремонте днища бензобака, то это не принципиально, но если вы ремонтируете кузов, то после сварки следует провести следующую работу. После окончания сварки поверхность зачищается наждачной бумагой, затем наносится грунтовка и краска. Конечно, если приглядеться, то следы ремонта будут заметны, но это лучше, чем ездить с дырами в кузове.
Вот можете посмотреть видеосюжет, где человек поехал отдохнуть на природу и пробил картер двигателя, но благодаря холодной сварке, он и отдохнул, и добрался домой на своем автомобиле.
Видео: ремонт картера двигателя с помощью холодной сварки.
