Как варить сваркой электродами для начинающих

В гараже, на даче, в частном доме что-то да приходится подварить. Для таких задач совсем не обязательно заканчивать курсы сварщиков — достаточно иметь бытовой сварочный аппарат, средства защиты, расходные материалы и немного потренироваться. Рассказываем, как правильно сваривать металл электродами начинающим и каких ошибок избегать при этом.

В этой статье:

• Виды электросварки
• Технология ручной дуговой сварки
• Как самостоятельно научиться варить электросваркой
• Основные ошибки
• Советы начинающему сварщику

Виды электросварки

Все виды электросварки заключаются в возбуждении электрической дуги между двумя концами разной полярности. При этом выделяется температура до 5000 градусов, которая плавит основной металл и присадочный, образуя сварное соединение.

Электросварку можно выполнять сварочным трансформатором.

У него простейшая конструкция из первичной и вторичной обмотки, за счет которых напряжение понижается до безопасных значений, а сила тока возрастает. Трансформаторы варят переменным током, сильно гудят, дуга трещит и плюется. Шов может получиться неравномерным по ширине, высоте, глубине провара. При работе трансформатором нередко просаживается напряжение во всей сети, чем можно вызвать негодование соседей.

Электросварка при помощи инвертора выполняется на постоянном токе, у которого предварительно была повышена частота (еще на стадии переменного), а затем ток был выпрямлен. Это обеспечивает:

мягкое горение дуги с характерным шипением;

сниженное количество брызг;

равномерный шов по высоте и ширине;

одинаковое проплавление.

Инверторы компактнее по размерам чем трансформаторы и меньше садят сеть. Есть модели на 220 и 380 V. Новичку лучше начинать варить инвертором РДС (ручной дуговой сварки). Такие аппараты еще называются инверторы ММА.

Хороший выбор оборудования под разные задачи можно посмотреть в разделе — Аппараты ручной дуговой сварки (MMA).

Сварка полуавтоматом или вольфрамовым электродом тоже построена на плавлении металла электрической дугой, но тут задействуются другие способы защиты сварочной ванны и методы передачи присадочного металла.

Технология ручной дуговой сварки

Для РДС сварки подается ток от аппарата на рабочие кабеля. Кабель массы присоединяется к изделию, а в руках у сварщика остается кабель с электрододержателем. От температуры дуги кромки стыка расплавляются.

Чтобы увеличить количество металла в шве, используют плавящиеся электроды. По мере их сгорания жидкий металл переносится на изделие. Защита сварочной ванны от внешней среды осуществляется благодаря обмазке электрода. Сгорая, она образует плотное облако дыма, изолирующее расплавленный металл от контакта с воздухом. После остывания поверх шва остается тонкая шлаковая корочка.

Она задерживает теплообмен, содействует плавному остыванию, укреплению шва. Ее отбивают специальным молотком-шлакоотделителем, чтобы визуально оценить качество соединения.

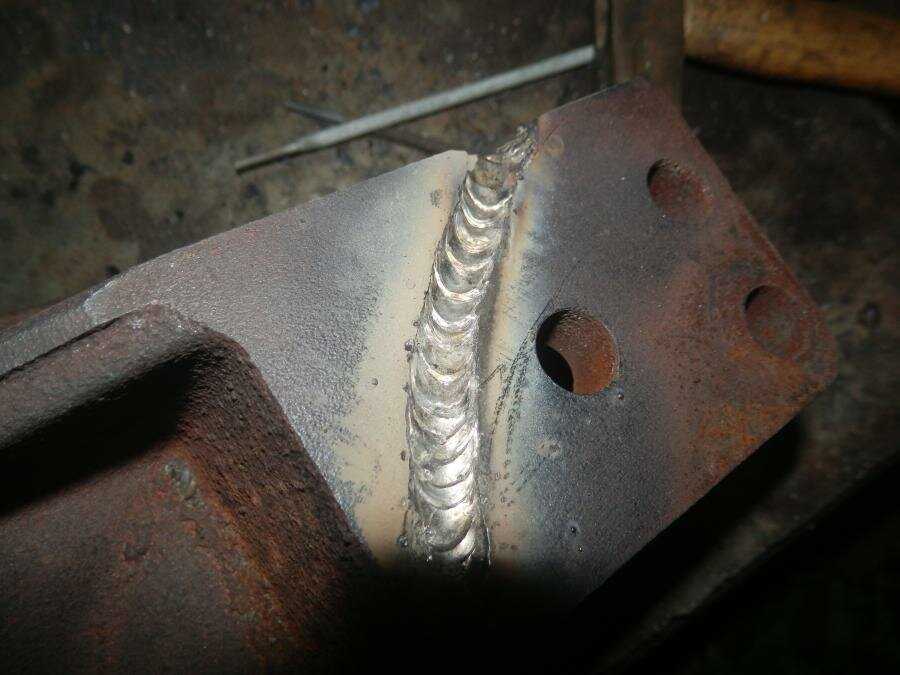

Шов формируется благодаря специальным движениям электродом. Если правильно все освоить, соединения будут равномерными по толщине и высоте, а также с нужной глубиной провара.

Как самостоятельно научиться варить электросваркой

Чтобы научиться варить ручной дуговой сваркой, потребуется собрать комплект оборудования, обзавестись индивидуальными средствами защиты, правильно настроить аппарат и освоить ряд движений.

Что нужно для работы

Сварочные аппараты

Приспособления для сварки

Сварочные электроды

Средства защиты сварщика

Настраиваем правильно аппарат и выбираем электрод

Во многом качество шва зависит от правильности настроек аппарата. Если выбрать слишком слабый ток, основной металл не проплавится, присадочный останется на поверхности, стык получится хрупким, не герметичным. Слишком большая сила тока приводит к подрезам, прожиганию, дугу трудно контролировать.

Предлагаем сохранить таблицу настроек сварочного аппарата для ручной дуговой сварки. Характеристики приведены для работы в нижнем положении.

Толщина металла, мм	Диаметр электрода, мм	Сила тока, А
1-2	1.6	25-60
3	2-3	60-120
4	3	120-160
5-6	4	160-200

Как подключать электрод

Когда диаметр электрода и сила тока выбраны, можно включить аппарат и вставить электрод в электрододержатель. Последний может быть двух типов: пружинный и винтовой. Пружинный имеет нажимную лапку, на которую сварщик давит большим пальцем, а второй рукой вставляет электрод. Винтовой оснащен отверстием для вставки расходника и прижимным болтом. Пружинные держатели позволяют быстрее сменить электрод и помогут сэкономить время при объемных сварочных работах.

Применять самодельные электрододержатели в виде подпружиненного трезубца не советуем. Они опасны с точки зрения ТБ (Техника Безопасности), а оголенная токоведущая часть будет постоянно случайно касаться изделия, мешая процессу.

Для сварки в нижнем положении установите электрод под прямым углом относительно держателя. Если планируете варить вертикал или потолок, разместите электрод еще на 45 градусов от себя — так меньше придется сгибать запястье.

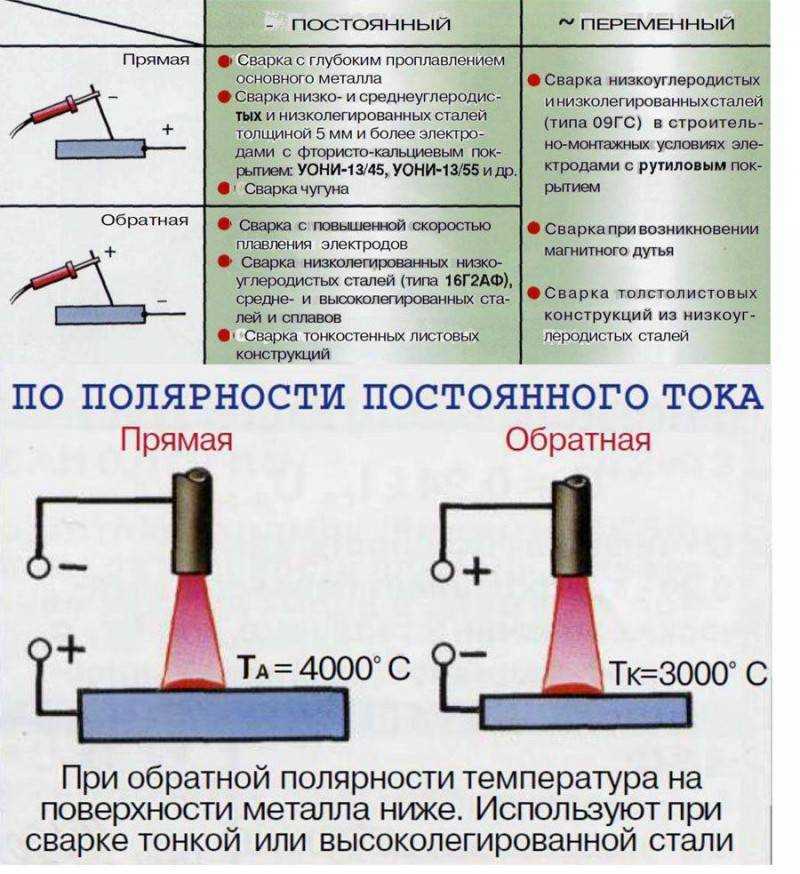

Подключаем кабеля к инвертору

Кабель массы и кабель электрододержателя имеют одинаковые разъемы для подключения к аппарату. Если предстоит сваривать толстый металл 5-6 мм, присоединяйте держатель к плюсу. Тогда тепло будет концентрироваться на изделии, увеличится глубина провара.

Когда требуется сварка тонкого металла, нужна обратная полярность — вставьте держатель в клемму со знаком «минус». Это уменьшит тепловложение, но варить придется быстро, поскольку кончик электрода начнет перегреваться.

Начало сварки: зажигаем дугу

Когда все собрано и подключено, надев маску, можно начинать розжигать электрическую дугу. Используйте для тренировки черновой кусок металла. Возбуждение дуги осуществляется постукиванием по поверхности или чирканьем о нее, как спичкой.

Новый электрод имеет оголенный кончик и зажигается достаточно быстро. Электрод, которым уже варили, если он успел остыть, поджигается труднее, поскольку у него на конце образовался «козырек» из обмазки. Нужно ударить 3-4 раза, чтобы ее отбить. Но не перестарайтесь, иначе без обмазки стержень начнет прилипать к изделию.

Наклон электрода

Когда дуга загорелась, не паникуйте.

Привыкните к специфическому свету. Ваша задача — сперва научиться держать зазор между электродом и изделием в пределах 3-5 мм. Не пытайтесь сразу варить стык. Просто учитесь держать дугу, чтобы она не тухла (при чрезмерном удалении) и электрод не прилипал (при чрезмерном приближении).

Задача осложняется тем, что длина плавящегося электрода постоянно укорачивается, поэтому приходится приближать руку к изделию. «Твердая рука» приходит со временем, поэтому придется спалить не один электрод, прежде чем привыкните.

Когда уже освоили удержание электрической дуги, можно переходить к сварке. Прежде всего держите правильно электрод. Обычно варят, наклонив его на себя в пределах 30-60º. Некоторые сварщики выбирают оптимальное положение наклона 45º. Сварка углом назад обеспечивают хорошую видимость сварочной ванны, металл прогревается глубже. Сварка углом вперед (когда шов ведут от себя) содействует уменьшению прогрева. Это подойдет для соединения тонких металлов 1-2 мм.

Варить можно справа-налево или слева-направо, наклоняя электрод по разные стороны сварочной ванны. Здесь все зависит от доступа к месту соединения.

Движения электрода

На тонких металлах 1-2 мм, где две стороны плотно приставлены друг ко другу, никаких дополнительных движений не требуется. Возбуждается дуга, электрод выставляется на начало стыка, и медленно ведется вдоль линии соединения. Шов получится узкий, чешуйчатый.

На толстых металлах предусматривают зазор 1-2 мм, чтобы жидкий металл проник глубже. Если толщина пластины свыше 5 мм, необходима разделка кромок под углом 45 градусов. Тогда первый шов (называется корневой) прокладывается без дополнительных движений. А последующие нужны для заполнения ширины и требуют поперечных колебательных манипуляций. Это могут быть движения:

полумесяцем;

по круглой, треугольной спирали;

зигзагами.

В идеале располагать деталь под небольшим наклоном, чтобы жидкий шлак не затекал в сварочную ванну. Если такой возможности нет, периодически делайте резкое движение кончиком электрода в сторону, откидывая шлак. Иначе возникнут непровары.

Основные ошибки

Рассмотрим основные ошибки, которые допускают новички при сварке РДС:

Спешка. Не нужно спешить вести электрод, металл должен проплавиться, поэтому привыкните к медленным спокойным движениям.

Неспособность отличить шлак от металла. Нередко новички думают, что заварили стык, но после отбития шлака в нем много непроваров. Дело в том, что при сварке кажется, что соединение заполнено жидким металлом — на самом деле это шлак. Жидкий металл через светофильтр выглядит белым, а шлак — красным.

Дрожащая рука. Добиться постоянного зазора между кончиком электрода и изделием поможет опора для руки. Никогда не держите руку на весу, иначе электрод будет прилипать. Опереть руку можно на стол, колено.

Не стоит сразу отбивать шлак. (хоть и очень хочется проверить качество соединения). Дайте ему немного остыть. Так Вы не повредите шов, а отлетевший горячий шлак, попавший на кожу, не причинит ожога.

Советы начинающему сварщику

В конце дадим ряд советов новичкам, чтобы варить было легче. Перед наложением шва две стороны изделия обязательно фиксируются между собой прихватками. В зависимости от размеров стыка потребуется от 2-х и более точек, с расстоянием между собой 8-25 см. Это необходимо, чтобы стороны на разошлись от термического расширения, когда Вы начнете варить с одного края.

Сварка тонкого металла 1 мм электродом возможна, но потребует тренировки. Самая частая проблема — прожоги. Установите силу тока 30-40 А и вставьте электрод диаметром 1.6 мм. Под изделие подложите медную или графитовую подложку. Она не даст разогретому металлу провалиться и не прилипнет к нему. Ведите сварку не сплошной дугой, а прерывистой (отрывайте кончик электрода каждые 1-2 секунды от поверхности, чтобы дуга погасла). Это позволит металлу немного остыть и сократит прожоги.

Источник видео: Aurora Online Channel

Чтобы не стучать по чистовому изделию для распаливания электрода, имейте под рукой черновую заготовку. Распалите электрод на ней и сразу переходите на стык для соединения. Тогда меньше придется зачищать следы от сварки на изделии.

Новичку легче научиться варить, если аппарат обладает функцией «Антиприлипание». Когда электрод касается изделия, сварочный ток отключается. Не нужно тянуть держатель влево и вправо, пытаясь отломать расходник. С функцией «Форсаж» удобно варить тонкие металлы. При маленьком токе длина дуги короткая. Когда аппарат «чувствует», что дуга вот-вот погаснет, он на мгновение повышает сварочный ток. Функция «Горячий старт» обеспечит быстрый поджиг электрода без многочисленных постукиваний. Это актуально, если работы ведутся на ржавом металле. Тогда не придется предварительно много зачищать.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Вернуться к списку

Как варить кузов автомобиля инвертором

Кузов машины постоянно подвергается воздействию негативных внешних факторов: дорожных реагентов, влаги, грязи. Проблема усугубляется из-за вибрационных нагрузок. Даже при правильном уходе на поверхностях появляются следы ржавчины, пробоины, трещины. Сварка авто помогает устранить эти недостатки своими руками. Метод не подходит для удаления крупных дефектов.

Со сваркой авто нужно быть очень осторожным.

Меры предосторожности перед сваркой

Работа с аппаратом сопряжена с некоторыми рисками, поэтому мастер должен соблюдать следующие правила:

1. Сварку выполняют в боксах с ширмами, защищающими глаза от светового излучения. Минимальная высота экрана — 150 см.
2. При работе в гараже к устранению дефектов кузова приступают после проветривания, включения принудительной вытяжки.
3. При сварке в помещениях с повышенной влажностью от поражения током мастера защитят резиновый костюм и коврик. При работе в положении лежа или сидя подкладывают войлок.
4. Перед началом сварки осматривают кабель и другие важные компоненты аппарата. Для работы применяют только качественное оборудование и расходные материалы.
5. При сварке кузова предварительно сбрасывают массу аккумулятора, что исключает случайное возгорание. При ремонте деталей, расположенных вблизи бензобака, последний демонтируют.
6. Передвигать полуавтомат можно только в выключенном состоянии. Во время перерыва оборудование размещают на диэлектрической подставке.

Сварка своими руками

Варить кузов самостоятельно возможно при наличии начальных навыков, особенно с использованием инвертора, что позволит сократить затраты на оплату квалифицированного труда. Однако придется добыть где-то соответствующее оборудование.

Наилучший вариант ремонта при повреждении кузова состоит в его замене. Но это дорого стоит, поэтому сварку применяют для восстановления недорогих автомобилей, отличающихся невысокой устойчивостью к коррозии, следовательно, распространенность рассматриваемого способа ремонта велика. Далее рассмотрена сварка углекислотным полуавтоматом.

Предварительные действия

Перед началом работ необходимо подготовить подлежащие сварке участки кузова автомобиля. Подготовка состоит в полной очистке металла от краски, ржавчины и загрязнений.

Затем переходят к подготовке сварочного оборудования к работе.

1. Прежде всего, проверяют сеть на нагрузочную способность.
2. Далее сварочный аппарат заряжают проволокой. Для этого нужно снять газовое сопло сварочной горелки, отвинтить ключом ее медный наконечник, отвести прижимной ролик с проволокой и установить полярность. Данный параметр определяется типом применяемой проволоки. В случае использования флюсовой проволоки на зажиме устанавливают плюс, на горелке — минус, а для обычной проволоки — наоборот.
3. После этого конец проволоки заводят на 10 — 20 см в подающий канал и подводят прижимной ролик, удерживающий ее от осыпания. При этом проволока должна попасть в ложбинку ведущего ролика.

Как подготовить автомобиль к восстановлению

Перед кузовным ремонтом выполняют следующие действия:

1. Зачистку металла. Варить можно только детали, с которых полностью удалены следы лакокрасочного покрытия, ржавчины. Также требуется демонтаж элементов, усложняющих ремонтные работы.
2. Обработку пораженных участков автомобильной грунтовкой. Особое внимание уделяют краям дефекта. Этот способ подготовки металла применяют с осторожностью. Излишки состава на поверхности приводят к быстрому расплавлению или возгоранию материала.
3. Удаление влаги с поверхностей. Наличие капель воды негативно сказывается на качестве шва, способствуя образованию пустот.

Как научиться сваривать металл инвертором

Начинают обучение с розжига дуги. Для этого вам понадобится кроме аппарата, металла (толщиной 5-6 мм) и электрода еще маска и краги (плотные кожаные перчатки) сварщика, а также плотная одежда и ботинки из толстой кожи — для защиты от искр и окалины.

Начинают работу с подключения сварочных кабелей. Затем в держатель вставляют выбранный электрод (для начала возьмите МР 3 диаметром 3 мм — они легко зажигаются и хорошо варят). После включают питание, выставляют сварочный ток (смотрите таблицу). Для электрода 3 мм диаметром выставляют ток 90-120 А. Ток в процессе сварки может корректироваться. Если вы видите, что получается не валик, а просто какие-то несвязные полоски, увеличьте его. Если же наоборот, металл очень жидкий и двигать сварную ванну сложно, уменьшайте. Настройки очень сильно зависят от аппарата и выбранного электрода. Так что пробуйте, меняйте. Выставив ток надевают маску сварщика (новичкам будет проще работать в маске-хамелеоне), можно работать.

Общие рекомендации по выбору диаметра электрода в зависимости от толщины металла

Сварка инвертором для начинающих начинается с обучения розжигу дуги. Есть два метода: несколько раз стукнуть кончиком электрода по детали или чиркнуть им, как спичкой. Оба метода работают. Каким вам будет удобнее, тем и пользуйтесь. Но на будущее учтите, что чиркать нужно вдоль линии шва — чтобы следов на изделии не оставалось. Чтобы устойчиво разжигать дугу вам придется поупражняться некоторое время и сжечь несколько электродов.

Когда дуга зажигается уже без проблем, можно двигаться дальше — осваивать движения. Делают это прокладывая на толстом металле валики. На металлической пластине рисуете мелом черту, которая будет заменять вам шов. Потом зажигаете дугу. В том месте, куда она уперлась, плавится металл и покрывается пленкой жидкого шлака. Это место называют сварочной ванной. Вот ее и придется вам двигать вдоль нарисованной линии. Делают это одним из движений, показанных на рисунке выше.

Чтобы ванна двигалась, электрод нужно немного наклонить, примерно под углом 50-45°. У кого-то угол больше, у кого-то меньше. Вообще, наклоняя электрод, вы меняете размеры (ширину) сварной ванны. Можете поэкспериментировать: в сварке очень много разных техник и важно только чтобы шов был качественным, а как вы этого добьетесь — ваше дело, тем более, что работать вы будете на себя и для себя.

Есть два основных рабочих положения электрода: углом вперед, и углом назад. При сварке углом вперед получаем меньший нагрев, шов получится шире. Эту технику используют при сварке тонких металлов. Толстые сваривают, как правило, углом назад.

Положения электрода при сварке и их использование

Но угол наклона — это не все параметры, которые придется выдерживать. Есть еще длина дуги. Это расстояние от кончика электрода до поверхности детали. Средняя дуга — 2-3 мм, короткая — 1 мм или вообще впритык, длинная — 5 мм и больше — до отрыва. Практика начинается с работы на средней длине дуги. Выдерживайте до металла 2-3 мм. Тогда шов будет получатся ровнее и качественнее: при слишком большом зазоре дуга начинает скакать, прогрев металла недостаточный, шов получается размазанным, соединение ненадежным. При короткой дуге возникает другая проблема — шов слишком выпуклый из-за того, что зона разогрева слишком мала. Это тоже нехорошо, так как остаются подрезы — канавки вдоль шва на детали — уменьшающие прочность соединения.

Длина сварочной дуги и ее влияние на качество шва

Потренировавшись какое-то время на укладке валиков разными движениями, вы сле того как валики получаются одинаковой ширины, чешуйки наплавки имеют приблизительно одинаковые размеры, можно пробовать варить швы. Вы можете почитать о типах швов и соединений, а также их подготовке тут, а можете посмотреть еще один урок «Сварка для чайников».

Основы сварки инвертором для начинающих все. Вам осталась только практика: нужно извести не один электрод на тренировку. Даже, может быть, не один килограмм. Когда рука будет сама совершать все движения, вам все покажется совсем несложным.

Чтобы закрепить полученные знания, попробуйте для начала немного натренировать руку без электрода, отрабатывая движения держа в руке карандаш. Тоже неплохой вариант, может он вам покажется более приемлемым. В этом видео-уроке по сварке инвертором для начинающих очень толково, просто и доступно все изложено. Если остались какие-то неясности, просмотрите. Поймете, как правильно варить инверторной сваркой. Для начинающих сварщиков много полезного.

И напоследок о некоторых особенностях эксплуатации сварочных инверторов. Они очень боятся пыли, особенно металлической. Потому желательно рядом с ними не пользоваться болгаркой и проводить регулярную чистку пылесосом внутри (после того как закончен гарантийный срок). Не рекомендуется ими работать на дожде или во влажных помещениях. Особенно это касается недорогих бытовых моделей. Хоть у них есть защита от поражения электротоком, но лучше все-таки перестраховаться.

Выбирая электроды обращайте внимание на область их использования: они должны подходить для работы постоянным током. При сварке на самом большом токе или напряжении режим работы прерывистый. Он указан для каждого аппарата в паспорте.

Тонкости сварки кузова

Для устранения дефектов нужен качественный сварочный аппарат. Рабочее место снабжают заземленной розеткой, выдерживающей подключение мощного оборудования. Мастер должен обладать достаточным опытом, ведь тонкие металлические элементы соединять сложнее, чем более толстые детали. Точно сказать, какой сваркой лучше варить кузов автомобиля, невозможно. Способ подбирается с учетом типа дефекта и места его появления.

Сварка кузова авто имеет свои тонкости.

Наиболее распространенными считают:

• работу в среде аргона;
• ручную сварку;
• соединение деталей с помощью полуавтоматического аппарата.

Пороги и крылья чаще всего варят точечным методом. Путем установки и сварки внахлест ремонтируют силовые компоненты. Метод встык используют при замене неисправных деталей.

Особенности сварки кузова автомобиля электродом

Ручная дуговая сварка

позволяет сварить тонкослойный металл, но для получения аккуратного шва требуется не только сварочный аппарат для кузовных работ, но и опыт. При отсутствии опыта самостоятельно со сварочным аппаратом можно только залатать проржавевшие насквозь участки коррозии на днище — для выполнения таких операций можно брать любые материалы, главное, чтобы они удовлетворяли требованиям к толщине и надежности. Остальное стоит доверить профессионалам. Данный вариант соединения металлических деталей является самым старым и надежным и при этом наиболее универсальным. Более того, такой вариант можно использовать для любого пространственного расположения сварного шва даже в местах с ограниченным доступом. А широкий выбор выпускаемых марок электродов дает возможность сваривать самые различные стали — как углеродистые обычного качества, так и качественные стали с различным содержанием легирующих элементов. В этом случае качество шва напрямую зависит от квалификации сварщика, и в целом производительность по сравнению с другими сварочными технологиями ниже, но актуальность ручного сварочного аппарата с электродами не снижается благодаря простоте и транспортабельности такого оборудования.

По понятным причинам сварка кузова автомобиля своими руками дешевле, но не качественнее, тем более, если полуавтомат сварочный для кузовных работ оставляет желать лучшего. Решив выбрать аппарат для ремонта кузова, квалифицированный специалист учтет химсостав, толщину металла, место расположения свариваемых деталей, так что состояние порогов после сварки будет радовать автовладельца не один год. Действительно, если иметь в наличии высокопроизводительный сварочный аппарат для кузовных работ и грамотных специалистов в оборудованном помещении, то для ремонта кузова не потребуется много времени. Так что не стоит экономить на своем автомобиле и собственной безопасности — доверьте свое транспортное средство профессионалам, у которых есть все необходимое для кузовных автомобильных работ.
[Всего: 3 Средний: 2/5]

Какие виды сварки используют для машин

Для ремонта кузова или днища в домашних условиях используют ручную технологию. Однако получаемые таким методом швы получаются грубыми. Высока вероятность прожога или деформации тонкого металла. Этот способ не рекомендуется использовать для ремонта видимых частей автомобиля.

Качественная сварка выполняется полуавтоматическим агрегатом.

С его помощью варят детали толщиной менее 1 мм. При замене активного газа инертным появляется возможность соединения элементов из алюминия или нержавеющей стали. При выборе технологии сварки предпочтение отдают полуавтоматическому методу.

Как варить кузов автомобиля инвертором – подробная инструкция

Ремонт кузова может понадобится как владельцу нового автомобиля, так и обладателю ретро-авто. С помощью сварочных работ восстанавливают кузов, поврежденный во время аварии, коррозией, гниением или под влиянием времени. Самостоятельный ремонт позволит сэкономить на оплате услуг автомехаников. Своевременное устранение коррозийных повреждений, замена сгнивших деталей, позволит продлить срок службы автомобиля.

Инвертор – это современный сварочный прибор, отличающийся небольшими размерами и компактностью. Ток, подаваемый от сети, поступает на выпрямитель и преобразуется устройством в высокочастотный переменный ток. После напряжение понижается, а сила тока увеличивается до 200 А, необходимых для проведения сварочных работ.

Как выбрать установку

При выборе сварочного аппарата важно обратить внимание на несколько факторов.

• Защита от скачков напряжения, данная функция защищает прибор от перепадов напряжения. Выбирайте модель с коэффициентом защиты 20-30%.
• Диапазон рабочих температур. Оптимальный диапазон для российских широт от -40°C до +40°C. Данный параметр позволит проводить сварочные работы как зимой, так и летом. Но использование прибора в крайних точках диапазона нежелательно.
• Мощность. Устройство должно подходить для работы с электродом №2, №4, тогда можно будет варить как тонкую сталь кузова, так и металлы с большей толщиной.
• Класс безопасности прибора.
• Защита от коротких замыканий, перегрева. Устройство должно автоматически отключаться при возникновении аварийных ситуаций или перегреве.
• Защита от влаги и пыли. Для использования в гараже, лучше выбирать установку с автоматическим удалением пыли.

Выбирая прибор, не обращайте внимания на дополнительные функции вроде горячего старта или защиты от прилипания электрода. Аппарат устроен так, что у любой модели данные функции присутствуют по умолчанию. Заявление о том, что это дополнительный преимущества какой-либо модели – всего лишь маркетинговый ход.

Где хранить прибор

Хранить устройство нужно в сухом помещении с постоянной температурой. Микросхемы прибора не должны подвергаться повышенной влажности и перепаду температур. Поэтому хранить инвертор лучше дома.

Особенности инверторной сварки

Инвертор отличается от обычного сварочного аппарата принципом подачи напряжения на электрод, который обеспечивает меньшее разбрызгивание. Устройство позволяет сваривать металл в труднодоступных местах кузова. Чаще всего ремонта требуют самые загрязняемые части: область под крыльями, дверьми, место хранения запасного колеса. При своих небольших размерах, прибор позволяет получить качественные швы без обращений к специалистам. Но при сварке с помощью электродов, получаются не самые аккуратные швы. Поэтому такой вид ремонта лучше использовать для области багажника, крыльев машины.

При работе необходимо соблюдать технику безопасности:

• не проводить ремонт во время дождя, в замкнутом или плохо освещенном помещении;
• не использовать прибор на морозе, в пыли;
• делать перерывы, чтобы аппарат остывал;
• требуется использовать перчатки, защитную куртку и маску.

Как подключить сварочную установку

Кабель установки можно подключать к обычной электросети, но перед подключением следует убедиться, что проводка соответствует стандартам и рассчитана на работу устройств с рабочим током в 16 А. Также аппарат может быть подключен к АКБ автомобиля.

1. Инвертор присоединяется к АКБ с помощью зажимов. Зажим черного цвета соединяется с минусовой клеммой, красного – с плюсовой.
2. Также подключаются другие необходимые устройства.
3. Выполняется пробный запуск и сварка.

Важно: установку, рассчитанную на 12 В нельзя присоединять к сети на 24 В! Нельзя одновременно подключать больше одного инвертора.

Сварка кузова инвертором: пошаговая инструкция

Инвертор подходит для работы с металлом толщиной от 0,8 до 6 мм. Используется для:

• укрепление лонжерона;
• заплатки на отдельных частях кузов, разрушенных или поврежденных коррозией;
• выпрямление вмятин, оставшихся от аварий, столкновений.

Для сварки инвертором понадобится расходный материал – электроды.

В первую очередь, нужно оценить фронт работ, выявить места кузова, нуждающиеся в ремонте. Обеспечить соблюдение техники, приготовить воду или огнетушитель на случай возгорания. Те части автомобиля, что не будут подвергаться ремонту, нужно накрыть пленкой или тканью. При коррозийных повреждениях, ржавые детали удаляют, сгнивший металл вырезают. Края срезов грунтуют, а на места коррозий наваривают новые детали или материалы.

Для приваривания новых деталей оптимально использовать пошаговую сварку: сначала приваривают деталь швами по 2 см с шагом 4-6 см, затем обрабатывают оставшиеся пространство. Так шов получается жестким , прочным. После швы обрабатывают болгаркой, шлифуют. При необходимости, покрывают краской.

Сварка длинного шва

Если требуется сварить длинный шов, то сначала обрабатываются его края, затем поэтапно сваривают основную линию. После каждого из этапов нужно дать металлу остыть.

Коррозийные повреждения

Для борьбы с коррозийными повреждениями, разрушениями, необходимо сначала удалить ржавчину. Иначе результат продержится недолго. Только после очистки металла, можно приступать к сварке. Коррозийное повреждение необходимо «латать» с двух сторон: лицевой и внутренней. Когда лучше обратиться к специалисту

Если вы не уверены в собственных силах, не имеет подходящего помещения, то лучше обратиться к специалистам. Также не рекомендуем самостоятельно ремонтировать труднодоступные части автомобиля.

Чтобы избежать необходимости в ремонте, следите за состоянием кузова: его чистотой, отсутствие влажности, грязи, пыли. При покупке машины с рук, обратите особое внимание на состояние металла и грунтовки: лучше переплатить, чем купить ржавое или сгнившее авто.

www.zapitatel.ru

Инструкция по сварке автомобиля

Порядок действий по восстановлению кузова или других деталей машины зависит от выбранного способа.

Использование электрода

Такой метод применяют при отсутствии высоких требований к эстетическим качествам шва. Правильный выбор электрода, соответствующего типу металла, помогает получить прочное соединение. Рекомендуется применять инверторное оборудование, поддерживающее устойчивую дугу. От опыта сварщика надежность шва зависит мало.

Для снижения вероятности деформации соединения сварочные работы выполняют в такой последовательности:

1. Создают прихватки.
2. Накладывают короткие стежки с шагом 5 см.
3. Заваривают деталь сплошным швом.

После каждого шага делают небольшой перерыв, позволяющий металлу остыть. Сварка толстых автомобильных элементов может занимать 3-5 часов. Принудительное охлаждение запрещено: оно сильно снижает прочность соединения.

Полуавтоматический аппарат

Для сварки таким агрегатом потребуются омедненная проволока диаметром 1 мм, крупнозернистая наждачная бумага, редуктор, углекислый газ.

Работы выполняют так:

1. Обработанные абразивным материалом края устанавливают как можно ближе друг к другу. Для фиксации используют саморезы, болты, струбцины.
2. Устанавливают требуемые силу тока и скорость подачи расходного материала, используя расположенные на корпусе аппарата регуляторы.
3. Газовый баллон снабжают редуктором, шлангом. Откручивают сопло, снимают наконечник с горелки.
4. Устанавливают в аппарат катушку с проволокой. Свободный конец вводят в подающий механизм. Надевают на проволоку наконечник, возвращают сопло на место.
5. Задают полярность: держатель подсоединяют к плюсу, горелку — к минусу. Противоположный вариант устанавливают при использовании проволоки, не покрытой медью.
6. Подключают агрегат к электрической сети. Горелку подносят к обрабатываемому участку. Нажимают кнопку, запуская подачу газа и присадочного материала. Чтобы сформировать длинный шов, нужно сварить 3-4 точки. Далее делаются стежки длиной 2-4 см.
7. Дожидаются остывания металла, заваривают расстояния между прихватками.

САИПА-165

Особенности инвертора

Популярность таких аппаратов объясняется компактными размерами, низким энергопотреблением, применением новых технологий преобразования тока, расширенным набором режимов. Агрегат может работать в широком диапазоне входных напряжений. Дуга возбуждается быстро, горит стабильно.

Многие люди, приступающие к работе впервые, задумываются, можно ли инвертором варить машину. Процесс мало чем отличается от стандартной сварки, однако шов получается менее качественным — неровным, толстым.

Металл перегревается, из-за чего может деформироваться. Инверторную технологию используют для ремонта скрытых мест, например, днища.

Углекислотный полуавтомат

Его считают наиболее доступным и универсальным сварочным инструментом. Таким оборудованием можно варить металл толщиной от 0,8 до 6 мм. Углекислотный полуавтомат подходит для выполнения таких работ:

• переварка порогов и лонжеронов;
• заплатка дыр;
• выправление вмятин.

Данный инструмент чаще всего используют, чтобы варить кузова автомобилей с низкой долговечностью, например, модели ВАЗ.

Принцип функционирования углекислотного полуавтомата состоит в подаче под давлением в зону сварки двуокиси углерода. При этом происходит вытеснение воздушной смеси, поэтому процесс сварки осуществляется в углекислотной среде, что обеспечивает защиту металла от окисления. В процессе сварки металл плавится, прочно скрепляя детали.

Одно из достоинств углекислотного полуавтомата состоит в том, что данным инструментом можно варить все виды металлов, в частности цветные, такие как нержавеющая сталь и алюминий, только для этого потребуется заменить двуокись углерода на аргон.

Для обеспечения прочности швов кузова нужно варить правильно, нанося стежки длиной 2 см с интервалом в 5 см. Недостатком рассматриваемого инструмента считают стационарность, обусловленную большой его массой и размерами, однако это не столь важно при кузовном ремонте, который обычно производят в автосервисе или гараже.

Финишная обработка кузова

После завершения электросварки выполняют следующие действия:

1. Очищают сварные соединения от шлака. Это снижает вероятность окисления металлических элементов. Для обработки скрытых мест используют железную щетку. Открытые участки шлифуют болгаркой со специальным кругом. Для очищения труднодоступных областей подойдет шлифовальная машина с борфрезой.
2. Обезжиривают обработанные поверхности, протирая их растворителем. После этого детали покрывают антикоррозионным средством или кислотной грунтовкой. Лучший вариант — эпоксидная шпатлевка, защищающая поверхности от воздействия влаги и воздуха. Она выравнивает сварное соединение. Состав наносят тонким слоем, оставляют на сутки. Сушить шпатлевку феном нельзя.
3. Повторно обрабатывают поверхности наждачной бумагой. Наносят второй и третий слои шпатлевки. Подготавливают кузов к покраске.

Для защиты соединений в скрытых местах применяют шовный герметик для автомобилей. Его разравнивают и окрашивают. Герметик подают пневматическим распылителем с пластиковой насадкой.

Сварка на гибридном или электрическом транспортном средстве

Сварка на гибридном или электрическом транспортном средстве

Следите за нашими обновлениями на @Ask_ICAR.

---

Когда вы работаете с гибридным транспортным средством или электромобилем, какие меры предосторожности следует принять перед сваркой?

При сварке гибридного автомобиля или электромобиля (EV) соблюдайте те же меры предосторожности с 12-вольтовой системой, что и при сварке обычного автомобиля. Кроме того, необходимо соблюдать меры предосторожности при работе с высоковольтной батареей. Не забудьте отсоединить как 12-вольтовую батарею, так и сервисное отключение высоковольтной батареи. (Примечание: всегда отключайте высоковольтную батарею в соответствии с информацией по ремонту, предоставленной производителем автомобиля, и соблюдайте все меры предосторожности.)

Имейте в виду, что обычно существует более одного метода отключения высоковольтной системы. Предпочтительным методом отключения для специалистов по ремонту было бы удаление сервисного отключения гибридной батареи. Кроме того, одним из способов обеспечения безопасности является хранение снятых предохранителей, реле или сервисных заглушек в кармане, чтобы другие не могли установить их повторно без вашего ведома.

Инструментом, который можно использовать для поиска процедур отключения производителями автомобилей для гибридных автомобилей, является разработанная I-CAR программа поиска отключенных OEM-автомобилей и электромобилей.

Дополнительные новости о ремонте после столкновений I-CAR, которые могут оказаться полезными:
Видеотур по порталу RTS: поиск отключенных OEM-автомобилей с гибридными и электрическими автомобилями -Автокурсы

• Самый популярный
• Самые последние
• Архив

---

Десять наиболее частых вопросов по транспортным средствам

Hyundai	Есть ли у Hyundai процедура разделения?
Kia	Есть ли в Kia процедура разделения на секции?
Chevrolet	Есть ли у Chevrolet предупреждение против разделения на секции, когда нет процедуры?
BMW	Может ли I-CAR выслать мне процедуры ремонта BMW?
Honda	Что Honda говорит о ремонте поврежденных жгутов проводов системы подушек безопасности?
Hyundai	Есть ли у Hyundai процедуры замены деталей?
Mercedes-Benz	Может ли I-CAR выслать мне процедуры ремонта Mercedes-Benz?
Honda	Что Honda говорит о выпрямлении передних нижних направляющих?
Субару	Нужно ли заменять подушку безопасности переднего пассажира на Subaru, даже если подушка безопасности не сработала? Информация о ремонте, похоже, указывает на то, что так и должно быть.
Nissan	Существует ли процедура ремонта проводки разъема подушки безопасности?

Первая десятка конкретных вопросов I-CAR

	Что говорит I-CAR об использовании переработанной боковой панели, которая включает внутреннюю, внешнюю и усиливающую части?
	Что I-CAR говорит о выпрямлении перегиба?
	Можно ли использовать Общие рекомендации I-CAR по секционированию?
	Что I-CAR говорит о ремонте поврежденных противовзломных балок?
	Что I-CAR говорит о решении использовать переработанные детали?
	Что I-CAR говорит о парной замене деталей подвески?
	Что I-CAR говорит о ремонте поврежденных усилителей бампера?
	Что I-CAR говорит о допусках на ремонт?
	Что I-CAR говорит об использовании переработанных подушек безопасности?
	Что I-CAR говорит о ремонте поврежденных боксов?

• О РТС
• Свяжитесь с нами
• Связанные отраслевые ссылки
• Подписаться на РТС
• Новостная рассылка

• Помощь/Часто задаваемые вопросы
• Политика отмены
• Политика в отношении рекламы и файлов cookie
• Обновленная Политика конфиденциальности
• Обновленные положения и условия

твитов от @Ask_ICAR

Меры предосторожности при работе с батареями и сварочные работы —

В классе необходимо соблюдать меры предосторожности. В мастерской меры предосторожности имеют решающее значение, и они приобретают совершенно новое значение при ремонте после аварии, когда речь идет о гибридных электромобилях (HEV) или аккумуляторных электромобилях (BEV).

Это вторая часть серии статей о важности правил техники безопасности. В части 1 я изложил множество соображений безопасности, начиная от необходимости использования специальных средств индивидуальной защиты (СИЗ) и заканчивая тем, как и когда отключаться от активных зарядных станций.

Ни одна статья не может охватить все аспекты безопасности ГЭМ/БЭМ, присущие сегодняшнему ремонту после ДТП, поэтому в этой статье мы рассмотрим две наиболее распространенные темы безопасности электромобилей, обсуждаемые в отрасли: меры предосторожности при работе с батареями и безопасность сварки.

Меры предосторожности в отношении аккумуляторов

При столкновении HEV или BEV существует вероятность того, что аккумулятор и его содержимое были повреждены. Это может представлять серьезную угрозу для ремонтников после столкновений. В качестве меры предосторожности со всеми высоковольтными батареями следует обращаться так, как будто они нестабильны.

В результате столкновения компоненты автомобиля могли быть вдавлены в аккумуляторную батарею или жгут проводов высокого напряжения. Технические специалисты должны избегать прикосновения к любым компонентам автомобиля, которые соприкасаются с высоковольтной батареей или жгутом проводов. Основными опасностями поврежденных батарей и проводки являются поражение электрическим током и возгорание.

Если батарея была повреждена или проколота, автомобиль следует изолировать в месте, которое находится на расстоянии не менее 50 футов от других легковоспламеняющихся или горючих материалов. Это связано с тем, что некоторые батареи чрезвычайно трудно потушить, когда они горят.

Технический специалист также должен убрать все предметы, которые могут запустить двигатель или гибридную систему, подальше от автомобиля. Это означает, что брелоки и устройства отключения высоковольтной батареи должны быть заперты в контейнере и вынесены за пределы досягаемости автомобиля. Всегда помните, что после того, как высоковольтная батарея отключена и разряжена, автомобиль нельзя катить на колесах, так как это может привести к возникновению напряжения в аккумуляторной системе.

Для обеспечения безопасности техника следует использовать надлежащие средства индивидуальной защиты от высокого напряжения, такие как перчатки (резиновые и кожаные), ботинки, лицевые щитки и защитные очки. Перед работой с гибридными и электрическими транспортными средствами технические специалисты всегда должны пройти полную подготовку и ознакомиться с процедурами и мерами предосторожности по отключению высокого напряжения OEM-производителей.

Безопасность сварки

При сварке HEV или BEV соблюдайте те же меры предосторожности с 12-вольтовой системой, что и при сварке обычного автомобиля. Кроме того, необходимо соблюдать меры предосторожности при работе с высоковольтной батареей. Лучше всего отсоединить как 12-вольтовую батарею, так и сервисное отключение высоковольтной батареи. (Примечание: всегда отключайте высоковольтную батарею в соответствии с информацией о ремонте, предоставленной автопроизводителем, и соблюдайте все меры предосторожности.)

Имейте в виду, что обычно существует более одного метода отключения высоковольтной системы. Предпочтительным методом отключения для специалистов по ремонту было бы удаление сервисного отключения гибридной батареи. Кроме того, одним из способов обеспечения безопасности является хранение снятых предохранителей, реле или сервисных заглушек в кармане, чтобы другие не могли установить их повторно без вашего ведома.

Инструментом, который можно использовать для поиска процедур отключения автопроизводителей для гибридных автомобилей, является разработанный I-CAR OEM-поиск отключения гибридных и электрических транспортных средств. Еще одним ресурсом является портал технической поддержки ремонтопригодности I-CAR (RTS).

Bud Center работает в сфере дорожно-транспортных происшествий уже 38 лет, начав с должности техника, а затем работая в MSO и страховщике.
