Как подключить автомобильную антенну к магнитоле: Как установить автомобильную антенну — AvtoTachki

Содержание

Антенна для магнитолы


7 лучших автомобильных антенн — Рейтинг 2019

Статья дает возможность автовладельцам ознакомиться с самыми популярными и актуальными моделями автомобильных антенн.

Подробное сравнение ключевых параметров, конструктивных и эксплуатационных особенностей поможет найти ответ на вопрос какие внутренние и внешние автомобильные антенны для радио лучше.

Содержание:
  1. Лучшие внутрисалонные автомобильные антенны
  2. Лучшие наружные автомобильные антенны

Лучшие внутрисалонные автомобильные антенны

Доступ к радиочастотам в автомобиле возможно осуществить используя автомобильную антенну и магнитолу. Для того, чтобы наслаждаться любимыми радиостанциями в хорошем качестве как можно дольше, следует разобраться с тем, какая автомобильная антенна для радио лучшая.

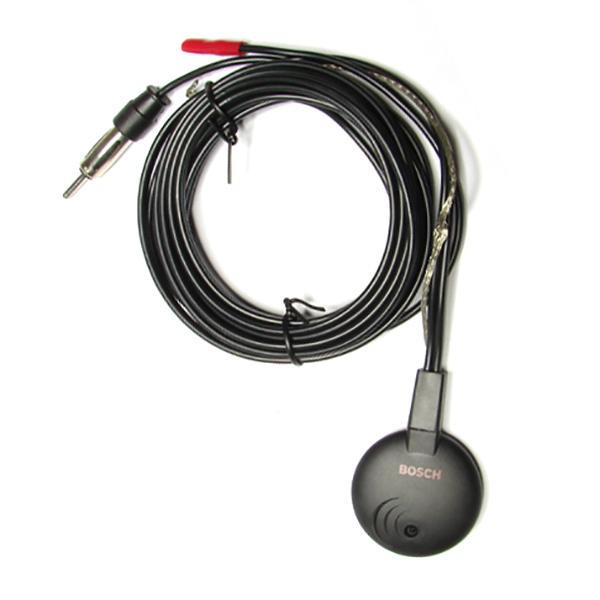

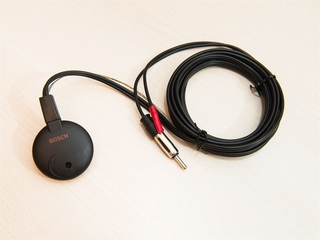

Антенна автомобильная Bosch Autofun PRO

Bosch Autofun PRO – это внутри салонная антенна повышенной чувствительности. Монтируется устройство на лобовое стекло автомобиля и прекрасно справляется с приемом частот АМ/FM диапазонов.

В комплект поставки изделия входят:

  1. Радиоприемный элемент.
  2. Пластмассовый корпус антенны, состоящий из трех элементов.
  3. Особый гель, предназначенный для заземления электрооборудования.
  4. Основной модуль-приемник.
  5. Фиксирующие наклейки.
  6. Крепеж.

С монтажом антенны не возникает проблем. Производителем предусмотрен специальный ориентир-уголок, который вырезается из корпуса упаковки. Все ограничительные ленты обработаны качественным клеящим составом. На финальной стадии установки важно не забыть о заземлении.

Питание лучше подать с магнитолы. В этом случае принимающее и аудио устройства будут работать синхронно.

Плюсы антенны:

  1. Небольшие габаритные размеры 4,5*1,5*4,5 см.
  2. Устойчивый качественный сигнал.
  3. Высокое качество сборки.
  4. Длинный соединительный кабель 3 м.

Минусы антенны:

  1. Высокая стоимость.
  2. При некорректной установке возможен перегрев устройства.
Антенна Blaupunkt Autofun Pro

Blaupunkt Pro позиционируется как салонная антенна повышенной чувствительности.

Она предназначена для приема сигнала в диапазонах:

  1. ДВ.
  2. FM.
  3. СВ.

Устройство работает от сети постоянного тока с напряжением 12 В. В комплект входят: крепеж (ограничительные полосы, саморезы), принимающий модуль с кабелем 2,9 м (что делает возможным монтаж изделия практически в любое транспортное средство и во все подходящие места), антикоррозийная смазка.

Установка антенны осуществляется быстро и просто благодаря иллюстрированной инструкции.

Плюсы антенны:

  1. Качественное разделение радиосигналов благодаря применению контура защиты.

Минусы антенны:

  1. Яркая синяя подсветка. Отвлекает в процессе движения в темное время суток. Но при желании её можно отключить.
Антенна активная всеволновая внутри салонная Триада 100 Gold

Антенны модельного ряда Триада 100 имеют форму небольшого цилиндра с минимальной высотой. Предназначены устройства такого типа для установки в салоне автомобиля в углу ветрового стекла или за зеркалом заднего вида.

Корпус изделия выполнен из прочного пластика и обладает двумя лучами-антеннами, которые надежно крепятся к поверхности по средству клеящего состава.

Антенна способна воспринимать частоты АМ, ФМ и УКВ диапазонов. Благодаря мощному усилителю качественный прием сигнала осуществляется на расстоянии до 150 км от источника.

Плюсы антенны:

  1. Мало восприимчив к падению напряжения.
  2. Способен работать в цепях постоянного тока 9-15 V.
  3. Предусмотренный конструкцией двойной фильтр по источнику питания снижает риск возникновения помех от используемой электрической цепи.
  4. Высокое качество сборки.
  5. Долговечность и надежность.

Минусы антенны:

  1. Небольшой кабель питания 2,5 метра.
Антенна активная Триада-150 GOLD

Triada-150 GOLD – антенна для внутреннего использования, которая изготовлена в соответствие с современных технологиями приборостроения. Внешне модель представляет собой круглую шайбу, изготовленную из темного пластика, и два металлизированных приемных полотна, выходящих из ориентированных под 90 или 180 градусов друг к другу точек.

Индикатором правильного монтажа устройства является светодиодный сигнал. В комплект также входит специальный коаксилиновый кабель.

Триада-150 GOLD обладает 2 режимами работы:

  1. «Городской режим» — обеспечивает наивысшую степень помехозащитен на частотах в диапазоне от 88 до 108 МГц.
  2. «Загородный режим» — включается мощный усилитель сигнала, который позволяет улавливать сигнал на большом расстоянии от города.

Переключение между режимами осуществляется с помощью специального тумблера на устройстве.

Триада-150 GOLD – это лучшие автомобильные антенны для внутреннего применения. После анализа отзывов и эксплуатационных характеристик можно уверенно заявить, что данная модель значительно превосходит аналоги Bosch и Blaupunkt.

Плюсы антенны:

  1. Мощный усилитель с большим интервалом.
  2. Сбалансированный и качественный прием на удалении от станции транслятора до 150 км.
  3. Изолированный кабель питания.
  4. Высокое качество сборки.

Минусы антенны:

  1. Соединительный кабель обладает длинной всего 2,5 м.

Лучшие наружные автомобильные антенны

Производителями на рынке представлены не только популярные образцы внутренних антенн. Большой популярностью пользуются наружные устройства. Они обладают одним явным преимуществом. Многие из моделей такой радиотехники способны принимать и обрабатывать волны стандарта DV.

Антенна AVEL AVS001DVBA 020A12 Black

Активная антенна Авель АВС 001 – это устройства для улавливания электромагнитных импульсов радиосигналов и их преобразования в электрический сигнал. Которой в дальнейшем воспринимается устройством вывода информации. Монтаж антенны осуществляется на внешние поверхности транспортного средства.

Работает Авель АВС 001 в цепях постоянного тока с напряжением 12 вольт.

В комплект поставки входит:

  1. Приемник со встроенным усилителем, корпус которого имеет форму акульего плавника.
  2. Соединительный кабель длинной 5 м.
  3. Крепежные элементы и приспособления (двойной фиксатор магнит).

Устройство предназначено для применения в легковых автомобилях. Формат воспринимаемых радиосигналов – DVB-T/DVB-T2.

Плюсы антенны:

  1. Высокое качество сборки.
  2. Оригинальные внешний вид.
  3. Хорошее качество сигнала.
  4. Надежная фиксация на кузове авто.

Минусы антенны:

  1. Маленький выбор цветовых решений корпуса.
Триада MA 275 FM антенна автомобильная

MA 275 – это пассивная автомобильная антенна наружного применения. То есть монтируется на корпус транспортного средства с внешней стороны. Основной её задачей является улавливание УКВ, АМ и FM, трансформация их в электрический сигнал, усиление и передача потребителю (радиоприемнику).

Устройство обладает компактным размером и выполнена в форме продолговатого цилиндра на плоской подставке. Для крепления антенный к крыше автомобиля в подставку вмонтирован магнит диаметром 72 мм.

Современная микросхема и мощный усилитель обеспечивают устойчивый прием устройству на расстоянии до 50 км от источника сигнала. Модель оснащена соединительным кабелем. Его длина составляет 2,5 м.

Плюсы антенны:

  1. Качественная сборка.
  2. Компактные габаритные размеры.
  3. Встроенный инвертор УКВ частот позволяет без модификаций радиоприемника прослушивать волны данной частоты.

Минусы антенны:

  1. Недостаточная длина кабеля.
  2. Относительная малый радиус покрытия.
Триада MA 86-02 FM антенна автомобильная

Triada MA 86-02 является наружной съёмной автомобильной антенной. Крепится устройство к металлическим частям кузова транспортного средства с помощью магнита повышенной мощности (диаметром 8,6см).

Передача трансформированного электромагнитного сигнала от приемника к магнитоле происходит по 3 метровому коакселиновому кабелю. Само устройство представляет собой опорную платформу д90 мм, с выходящим из нее обрезиненным прутком-антенной длиной 700 мм.

Модель предназначена для приема и обработки сигналов следующих типов:

  1. ФМ.
  2. АМ.
  3. DV (автомобильный ТВ сигнал высокого качества).
  4. УКВ.

Мощный усилитель с большим диапазоном частот позволяет осуществлять устойчивый прием сигнала до 150 км.

Плюсы антенны:

  1. Качественный прием сигнала на большом расстоянии от источника.
  2. Большая длина антенны позволяет избежать большого количества помех.
  3. Качество материалов на высоком уровне.

Минусы антенны:

  1. Короткий кабель по сравнению с прямыми конкурентами.

Как выбрать антенну для автомобиля. Выбор автомобильной антенны — DRIVE2

Как из множества автомобильных антенн выбрать устройство, способное обеспечить надежный прием радиосигнала с его последующим качественным воспроизведением?

От чего зависит качество радиосигнала

Подавляющее большинство автомобильных магнитол рассчитаны на прием сигнала радиостанций в ультракоротковолновом (FM) диапазоне. Ультракороткие волны по своим свойствам очень напоминают волны светового диапазона: они прямолинейно распространяются, отражаются от поверхностей или поглощаются ими, а в случае изменения плотности проводящей среды — преломляются.

Именно по этой причине радиус вещания в FM-диапазоне обычно составляет около 100 км, а в случае ярко выраженного рельефа местности – и того меньше. Сила радиосигнала ослабевает не только мере удаления от передающего центра, негативное воздействие на прохождение радиоволн оказывают также атмосферные осадки, магнитные бури и повышенная солнечная активность.

На качество принимаемого радиосигнала заметно влияют находящиеся поблизости высотные здания, мосты и эстакады. Свою лепту вносят промышленные предприятия и линии электропередач, генерируя электромагнитные волны — так называемый «промышленный шум».

Еще одним источником такого «шума» могут быть радиопомехи, создаваемые бортовой сетью самого автомобиля. Электрические разряды генератора и высоковольтных кабелей зажигания способны исказить даже самый качественный радиосигнал.

Если же вы считаете, что к ухудшению качества приема радиосигнала все вышеперечисленные факторы отношения не имеют, самое время позаботиться о выборе новой автомобильной антенны.

Активная антенна

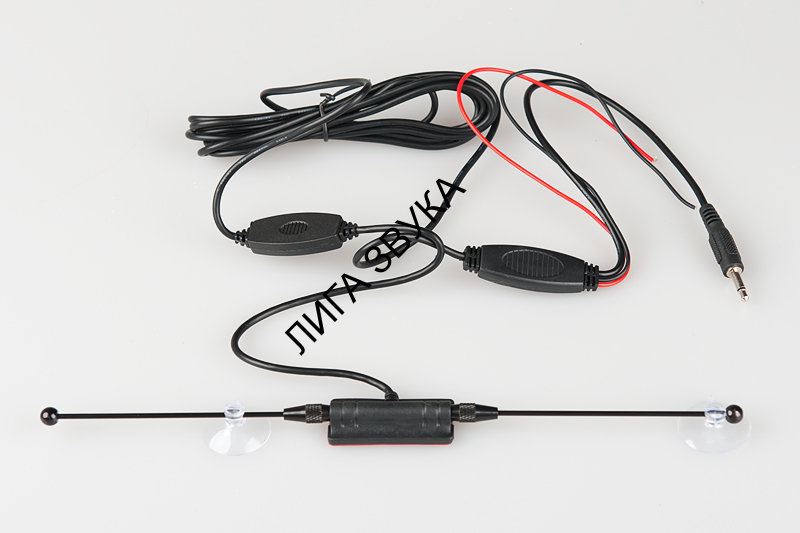

Активные автомобильные антенны оснащены усилителем радиосигнала и обеспечивают его надежный прием как в черте города, так и за его пределами. За счет того, что активные антенны устанавливаются внутри салона машины, они защищены от механических повреждений и воздействия внешней среды (солнца, перепадов температур и осадков), следовательно, имеют значительно больший срок службы, нежели внешние пассивные антенны.

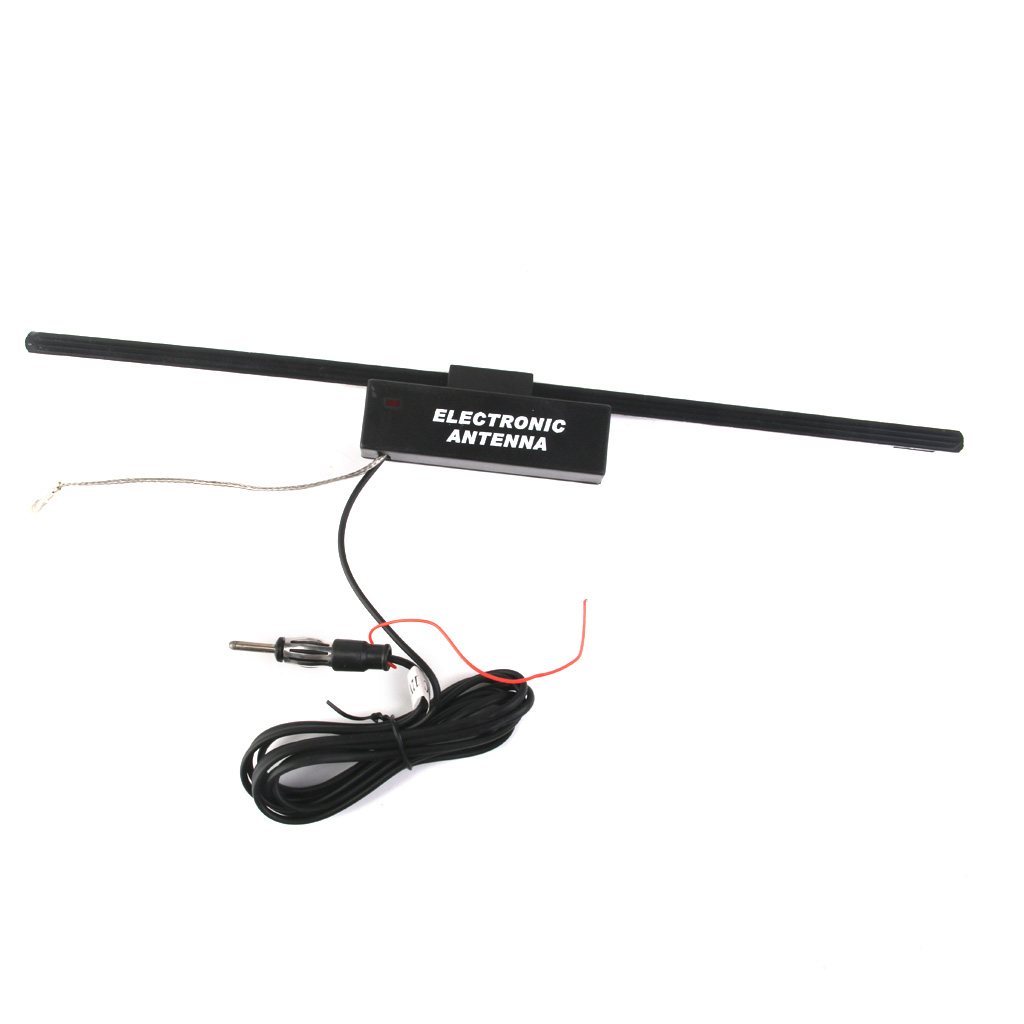

Наиболее распространенными местами установки внутренней антенны являются оконные проемы, лобовое стекло или задняя полка. Выбор расположения активной антенны зависит только от вас, главное, чтобы она не ограничивала обзор и не была размещена на металлической поверхности, поскольку в этом случае ее чувствительность значительно снизится.

Пассивная антенна

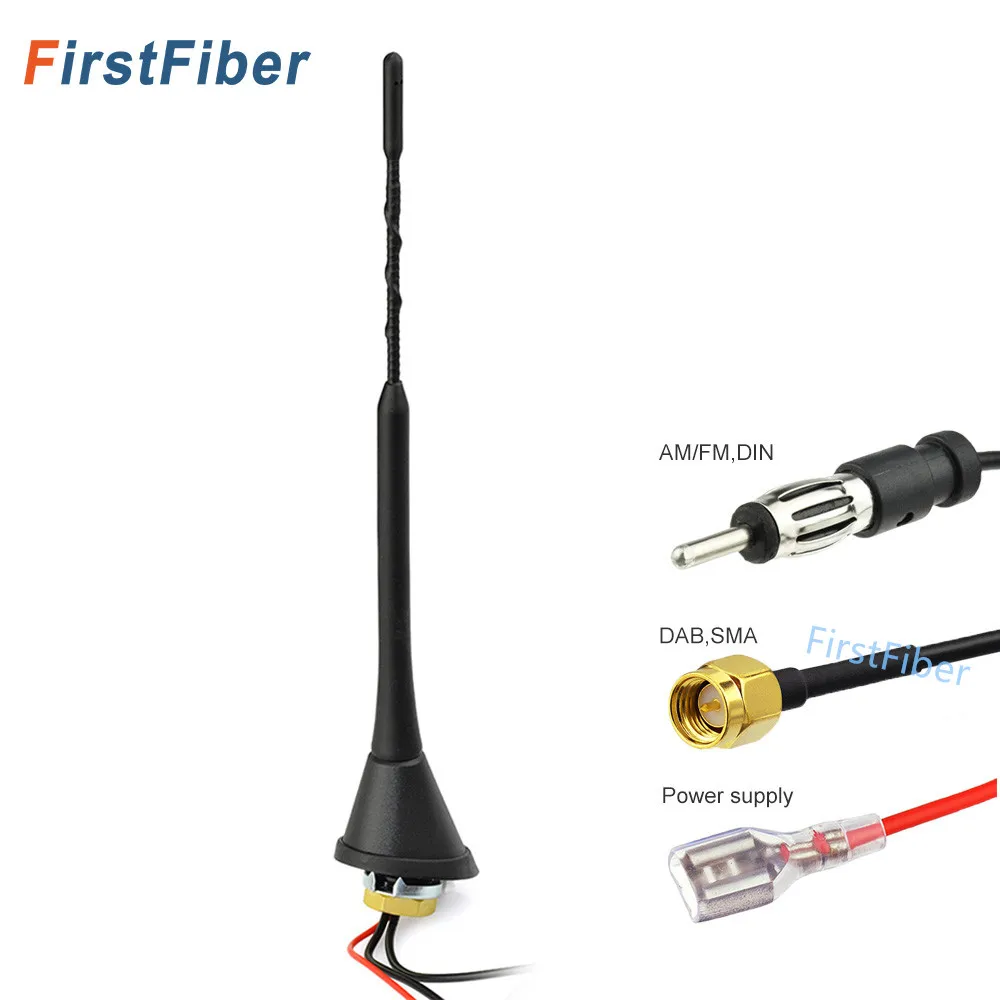

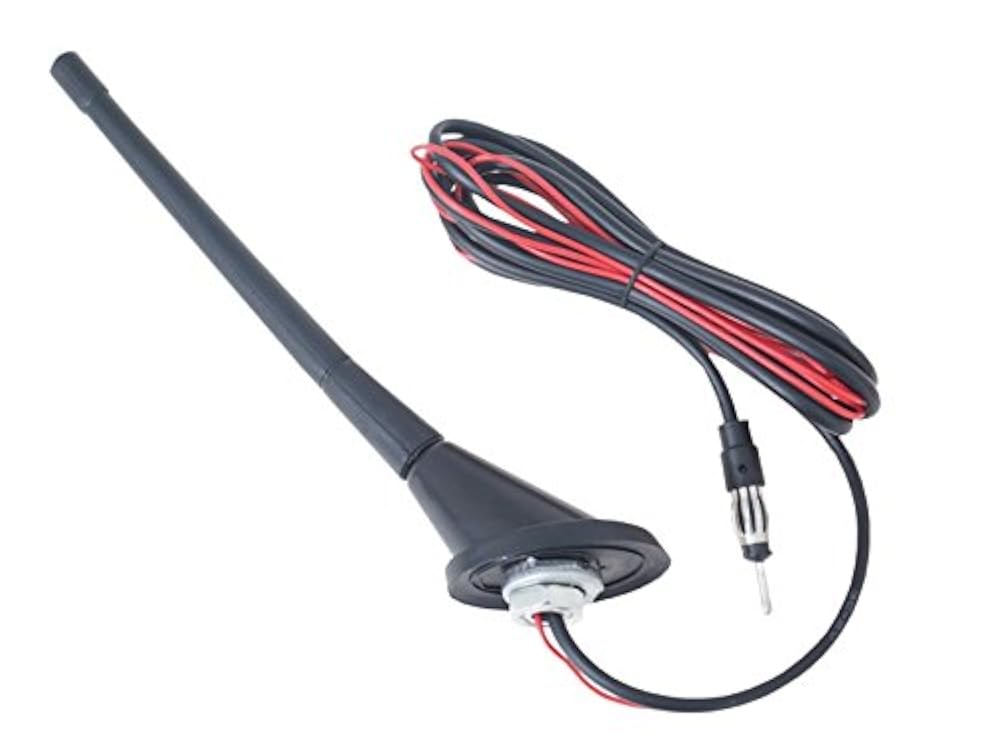

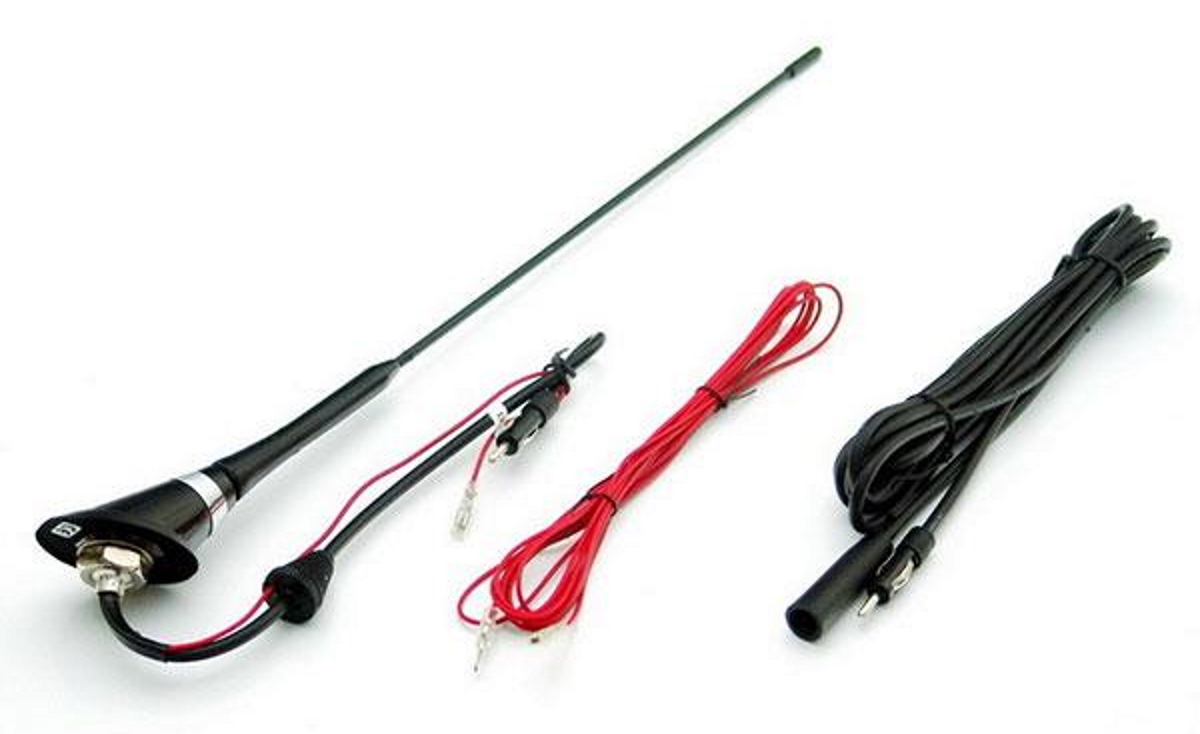

Внешняя антенна представляет собой телескопический или подпружиненный штырь и крепится к внешней стороне кузова машины. Способов крепления пассивной антенны несколько: установка в просверленное в кузове отверстие, фиксация штыревым методом к водостоку и крепление при помощи магнита.

Для идеального приема ультракоротких волн длина пассивной антенны должна равняться длине волн FM-диапазона (около 3 м) или составлять ее половину (1,5 м) или четверть (0,75 м). Эффективность работы внешней антенны не зависит от расстояния, на котором она расположена от земли, решающим фактором является ее высота по отношению к проводящей поверхности, в данном случае – к поверхности кузова автомобиля.

Использование внешней антенны является предпочтительным в случаях, если основную часть вашего автомобильного траффика составляют поездки за пределами населенного пункта — чувствительность подавляющей части пассивных устройств все же выше, чем у активных антенн, несмотря на громкие рекламные заявления производителей последних.

В случае, если прием радиосигнала в машине существенно ухудшился, не спешите винить во всем антенну, сначала убедитесь в отсутствии помех от бортовой сети автомобиля, проверьте качество разъемов и состояние соединительного кабеля.

Удачи вам! Ни гвоздя, ни жезла!

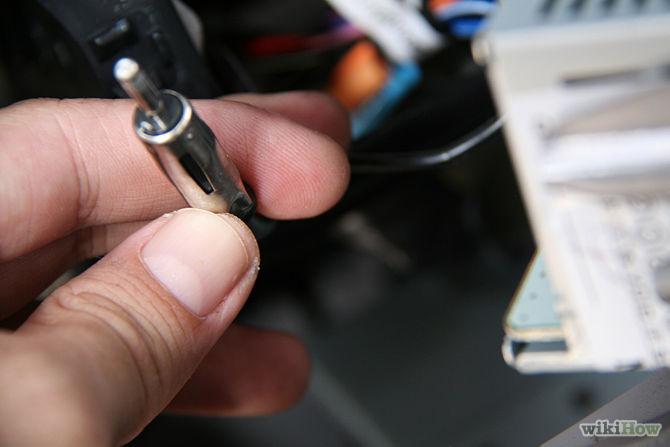

Как подключить автомобильную антенну к магнитоле

Чтобы автомобильная антенна работала правильно, нужно уметь ее устанавливать и подключать. С виду эта процедура выглядит не очень сложной, но на деле могут возникнуть некоторые проблемы. Наша статья поможет вам избежать их.

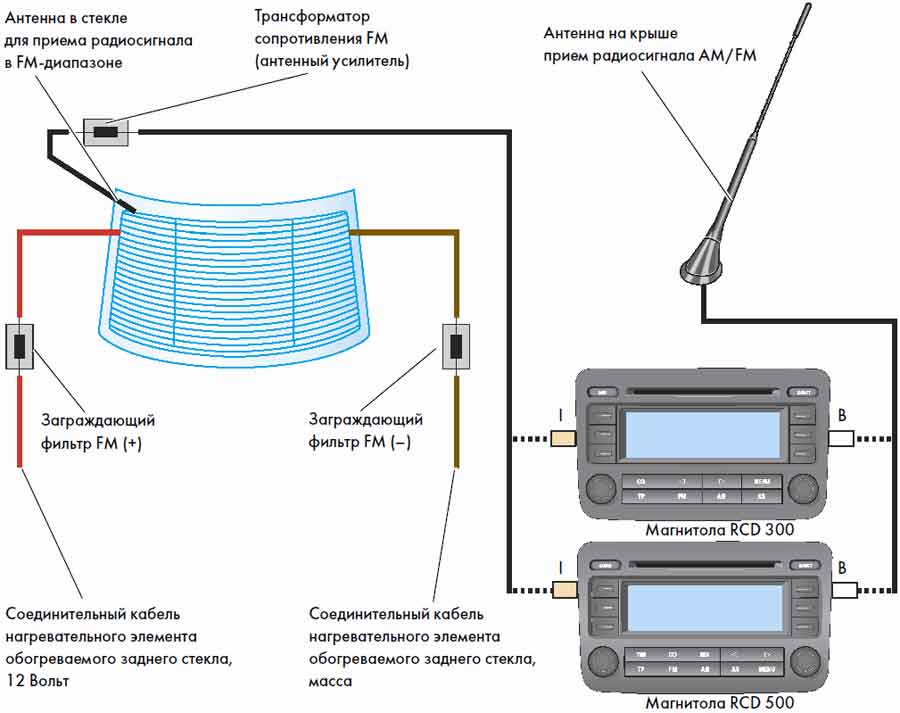

Сейчас на многих автомобилях имеется штатная антенна. Она устанавливается практических на всех новых моделях, даже если автомагнитола и не входит в набор предлагаемых опций.

Но такие антенны имеют некоторые недостатки. Главная из них – помехи в эфире. Антенна может плохо ловить некоторые частоты, что выражается в посторонних шумах при прослушивании любимой радиостанции.

В таких случаях водители полностью отказываются от прослушивания радиостанций. Они обзаводятся целыми коллекциями флешек, на которых собраны любимые треки. Но даже самая лучшая музыка со временем надоедает. Тогда приходится обновлять списки любимых песен. К тому же, иногда хочется послушать живую речь или же узнать последние мировые новости.

Активная антенна может понадобиться и для другого случая. Например, для просмотра телевидения в автомобиле. Итак, вам понадобилось установить автомобильную антенну. Чтобы все получилось в лучшем виде, следует придерживаться определенного порядка действий.

Содержание статьи:

Выбираем место для установки антенны

Для начала определяемся с местом, в котором будет установлена антенна. Обычно это зависит от расположения стрелок приема.

Угол или центр?

Если они расходятся по вертикальной линии, то антенна крепится в верхнем правом углу лобового стекла. Если же стрелки имеют горизонтальное расположение, то приемник необходимо установить по центру в верхней части стекла. Это расположение удобно тем, что основная часть антенны будет скрыта за зеркалом заднего вида.

Описанный вариант не подойдет в том случае, если на зеркале установлен видеорегистратор: антенна будет мешать полноценному обзору для видеосъемки.

Хотелось бы отметить еще один важный момент. Если в машине работают видеорегистратор или навигатор, то их блоки питания могут создавать сильные помехи для работы антенны. Поэтому приемник нужно установить подальше. Можете попробовать закрепить антенну на заднем стекле. Если длины кабеля не хватит, его необходимо удлинить.

Установка и подключение антенны

Определившись с местом, переходим к установке. Область на стекле, где будет прикреплена антенна, хорошо очищаем от пыли и тщательно обезжириваем. Для этого используются специальные спиртосодержащие средства.

Иногда очиститель для стекла уже входит в комплект с антенной. Обычно главный блок и приемные усики крепятся к стеклу на двусторонний скотч. Вам остается лишь удалить защитную пленку и приклеить конструкцию на стекло в нужном месте. Для лучшего эффекта прижмите антенну на несколько секунд. Это исключит отклеивание скотча в дальнейшем.

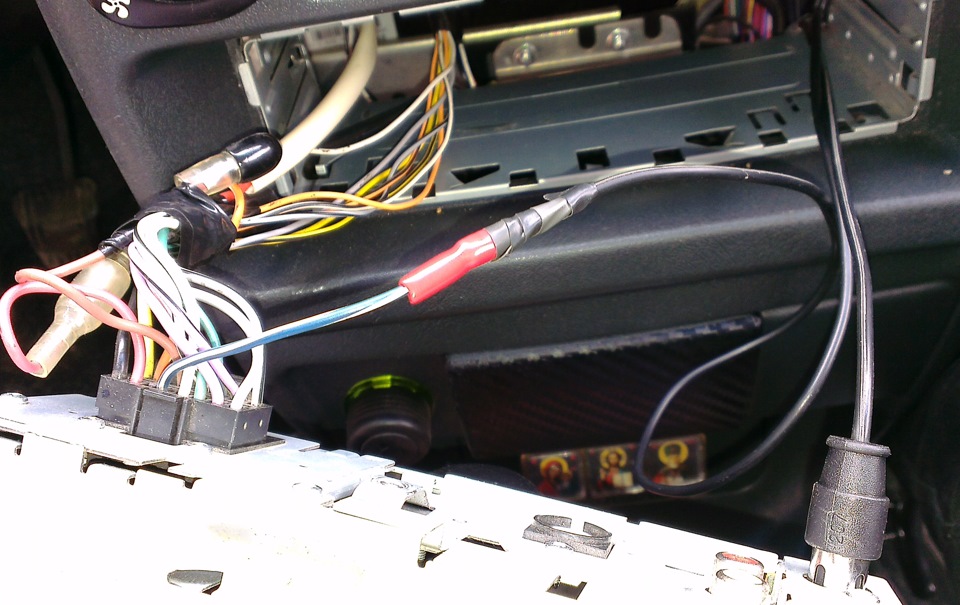

Затем наступает черед прокладки проводов. Обычно их ведут по стойке лобового стекла вниз к магнитоле. Если антенна расположена на заднем стекле, то провод можно спрятать под обшивкой крыши.

Назначение проводов

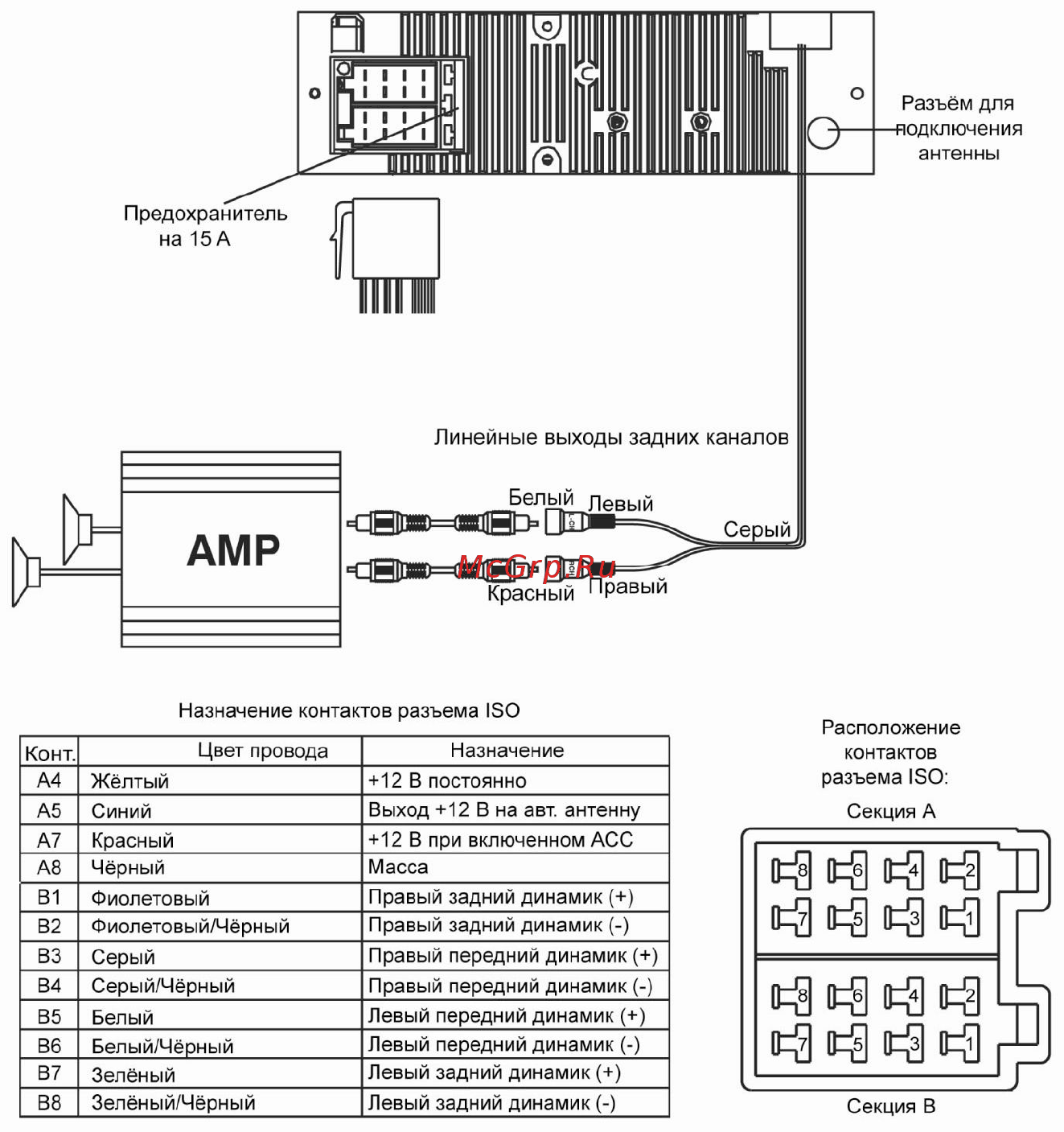

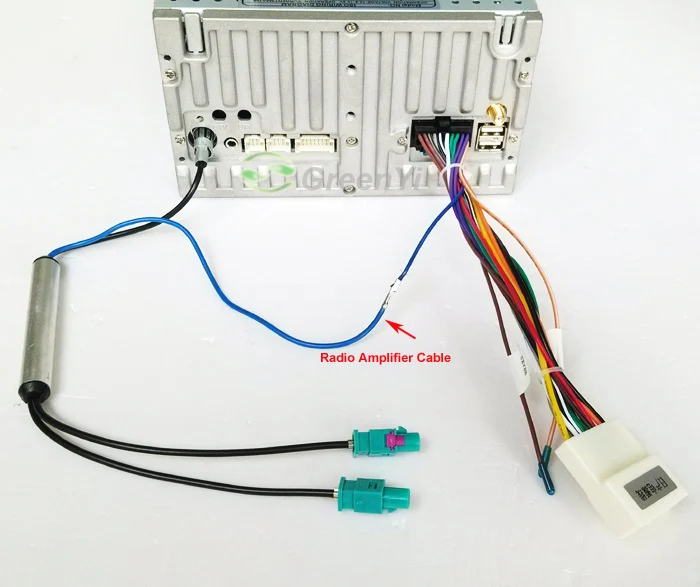

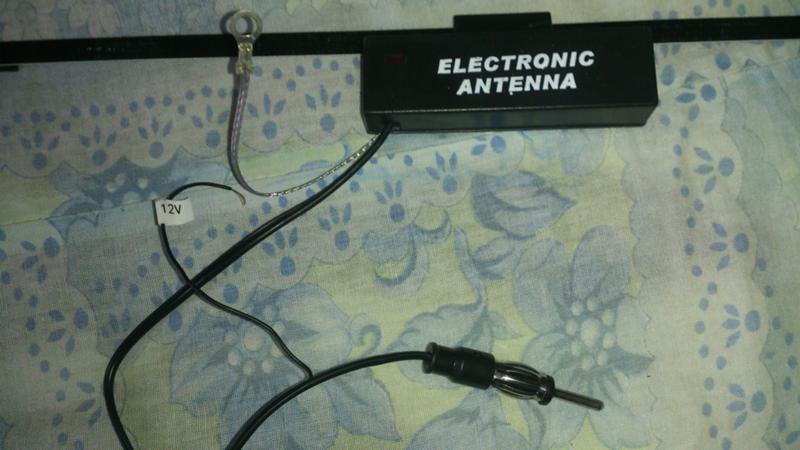

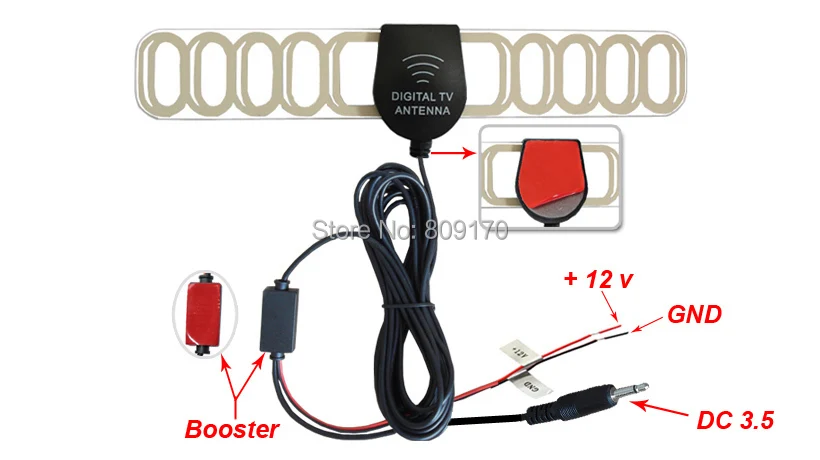

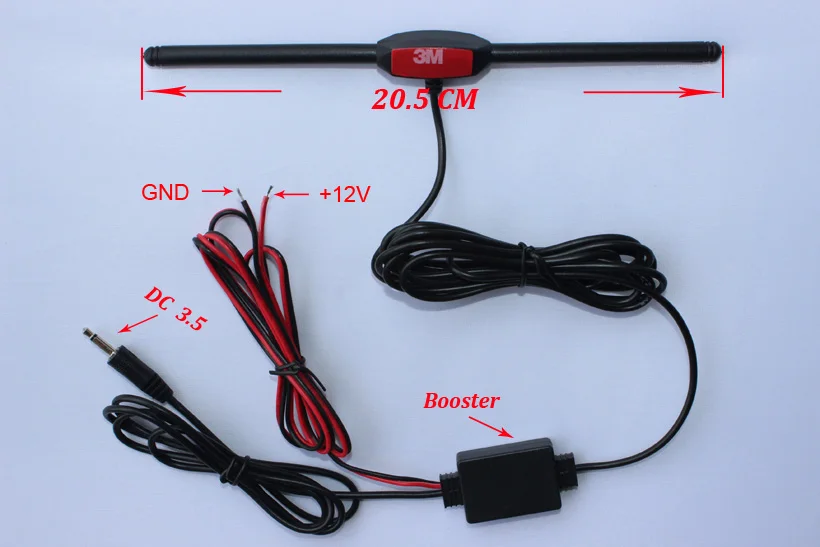

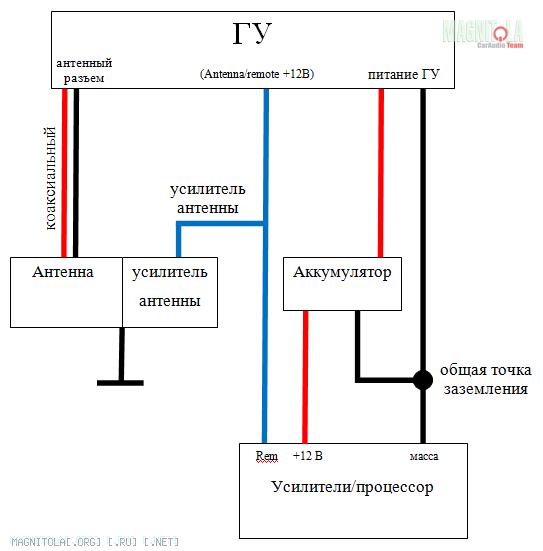

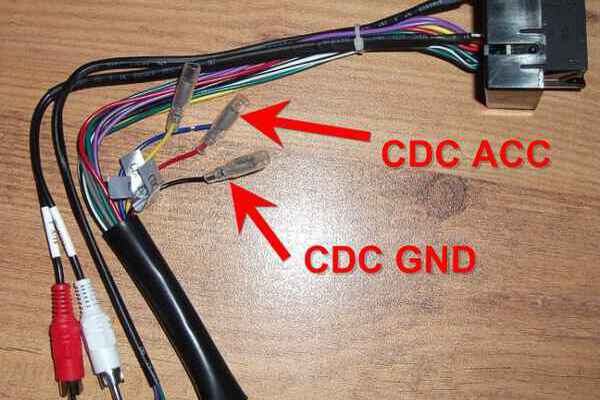

Теперь разбираемся с назначением проводом. Стандартный кабель имеет три отдельных провода.

  1. Первый – «масса». Он отвечает за заземление антенны, что уменьшает её чувствительность к посторонним помехам. «Масса» должна иметь хороший контакт с любым металлическим элементом кузова.

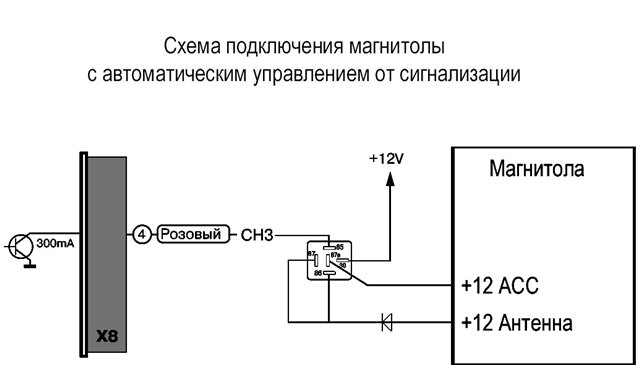

  2. Второй провод – силовой. Он служит для электрического питания главного блока антенны и подключается к магнитоле.
  3. Последний провод условно называют контактным. По нему идет передача приемного сигнала. Он также подключается к автомагнитоле через специальный вход для антенны.

Все три провода могут быть объединены в один или же тянуться по отдельности.

Обычно в современных моделях кабель контактов и питания соединены в одну жилу. На магнитоле для нее имеется единый разъем. При этом заземлением служит корпус магнитофона.

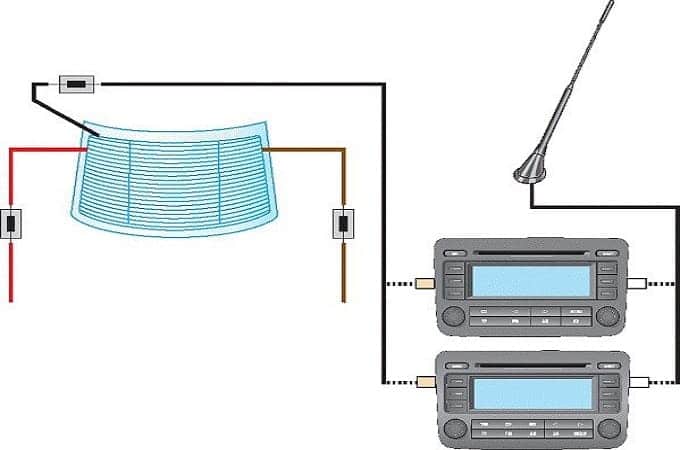

Приведенная схема подключения подойдет для любых типов антенн без исключения.

Теперь немного о производителях. Как ни странно, среди отечественных вариантов имеются весьма достойные. Например, хорошо зарекомендовали себя приемники фирмы «Триада». По качеству сигнала и сроку службы они ничем не уступают антеннам фирмы «Bosch» или «Pulsar».

Всем устойчивого и чистого сигнала!

ИЖ 2126 ИЖ 2126-062 (4х4) › Бортжурнал › Подбор оптимальной всеволновой антенны для автомагнитол.

Вот наконец подобрал себе оптимальную антенну для магнитолы. Искал данную штыревую антенну очень долго около года по параметрам она очень хорошая фото 1.
Выбирал из очень разных антенн. Живу в районном центре вещание радиопередач очень хороший в диапазоне FM которые вещаются с нашего города но если заезжаешь в дальние места города начинаются помехи а хочется хороший прием по городу и по трассе особенно которые вещаются из Воронежа. Хочется поймать хоть несколько сильных каналов. Воронеж находится за 100км от нашего города. И вот начинается подбор антенн. Напомню магнитола у меня Урал.

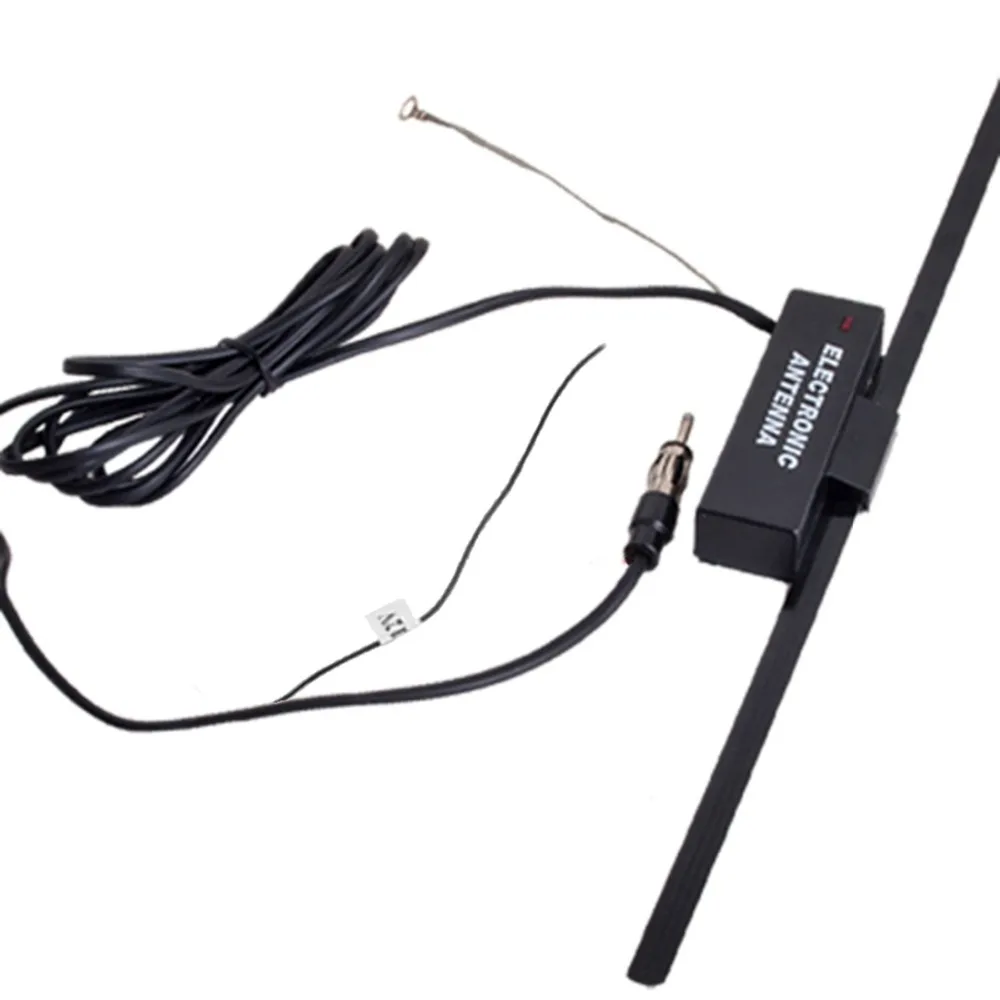

И так первая моя антенна активная устанавливается на лобовое стекло производства Питер триада, по городу прием хороший но только сильных радиостанций для меня не подходит оставил в гараже фото 2.
Вторая антенна Питерская активная со встроенным усилителем врезная, красивая стоит 500р хотелось от нее хоть каких то способностей но она не оправдала мои надежды усилитель слишком сильный создает помехи на радиоприемник, пробовал отсоединить усилитель прием ухудшился, сейчас лежит в гараже ждет установки на крышу так ка под нее я просверлил крышу. Будет использоваться как декорация, фото 3.
Третья антенна врезная но без усилителя небольшой штырь прием хороший на прямой видимости то же не подошла скоро переедет в гараж стоимость ее 200р фото 4.
И вот на конец я все таки нашел мой идеал. Зашел как то я в магазин что бы купить себе дворники и случайно увидел в углу эту антенну была завешана другими антеннами я ее узнал по виткам пружины и я преобрел ее за 200р, плюс универсальное крепление для антенн на багажник автомобиля подходит для радио антенн и CB антенн стоит 390р плюс поменял антенный кабель так как с завода стоит плохой кабель и короткий. Результатом доволен прием отличный в любой части города и за городом плюс поймал три Воронежских канала.фото 5.
И так я потратил хорошую сумму что бы найти нужную мне антенну и я очень даволен этой антенной.

авто, как правильно установить в автомобиле, подключить

Одним из наиболее полезных устройств, улучшающих прием сигнала, считается GPS-антенна для автомагнитолы. При ее выборе следует обращать внимание на принцип работы и основные характеристики. Кроме того, владельцу транспортного средства нужно знать правила монтажа и настройки.

Классификация

Перед тем как купить антенну GPS для авто, необходимо рассмотреть все подходящие модели. Первым делом следует определиться со способом крепления устройства в кузове транспортного средства. По этой характеристике все антенны делят на следующие виды:

  1. Внешние. Их используют для улавливания телевизионного сигнала и радиоволн. В большинстве случаев такие устройства отличаются высокой чувствительностью, которая имеет свои плюсы и минусы. Внешние антенны крепят на крышу, багажник, крылья или бампер автомобиля. При этом купленное устройство должно иметь защиту от осадков и перепадов температур.
  2. Внутренние. Это универсальные приборы, которые подходят практически для всех моделей магнитол. Их легко крепить к лобовому стеклу автомобиля и снимать для чистки или ремонта. Кроме того, стоимость внутренних антенн намного ниже, чем внешних.

Как и что выбрать

Перед тем как остановить свой выбор на одной из моделей GPS-антенны, необходимо проверить ее на соответствие главным критериям. В случае выявления каких-либо отклонений, специалисты рекомендуют отказаться от покупки и поискать другие варианты.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 2229 голосов

    2229 голосов 50%

    2229 голосов — 50% из всех голосов

  • Alpine 15%, 669 голосов

    669 голосов 15%

    669 голосов — 15% из всех голосов

  • Kenwood 11%, 476 голосов

    476 голосов 11%

    476 голосов — 11% из всех голосов

  • Sony 8%, 374 голоса

    374 голоса 8%

    374 голоса — 8% из всех голосов

  • JVC 6%, 289 голосов

    289 голосов 6%

    289 голосов — 6% из всех голосов

  • Другую. .. 4%, 193 голоса

    193 голоса 4%

    193 голоса — 4% из всех голосов

  • Prology 2%, 78 голосов

    78 голосов 2%

    78 голосов — 2% из всех голосов

  • Mystery 1%, 64 голоса

    64 голоса 1%

    64 голоса — 1% из всех голосов

  • 63 голоса 1%

    63 голоса — 1% из всех голосов

  • Soundmax 1%, 41 голос

    41 голос 1%

    41 голос — 1% из всех голосов

Всего голосов: 4476

Голосовало: 3809

13. 11.2019

×

Вы или с вашего IP уже голосовали.

При выборе антенны для магнитолы следует обращать внимание на такие параметры, как:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »
  • мощность;
  • диапазон приема сигнала;
  • размер устройства;
  • возможность монтажа дополнительных усилителей;
  • способ крепления.

Профессионалы советуют новичкам покупать изделия популярных торговых марок.

В противном случае возникнет высокая вероятность приобретения подделки, которая будет плохо работать и ограничивать возможности акустической системы.

Лучшие варианты:

  1. Глонасс антенна SMA. Такое устройство подходит для установки внутри салона. Оно имеет небольшие габариты и может питаться от напряжения 3 В.
  2. Глонасс антенна Факира. Этот вариант подойдет новичкам, т.к. устройство легко монтировать и настраивать. Помимо стандартных разъемов, у прибора есть несколько дополнительных, которые позволяют подключать даже самые невостребованные модели магнитол.
  3. Совмещенная. В случае использования такой модели владелец транспортного средства может рассчитывать на максимально высокое качество сигнала. Этот вариант подходит для мест, удаленных от больших городов.

Как правильно установить и подключить

Установка GPS-антенны занимает мало времени и отбирает минимальное количество сил. Несмотря на это, выполнять работу нужно качественно и с соблюдением всех правил безопасности. Правильно установить антенну в автомобиле сможет не только опытный автовладелец, но и новичок.

Способы монтажа:

  1. Магнитный. Универсальный вариант, который позволяет крепить антенну к любой металлической части автомобиля. Для установки достаточно найти подходящее место и присоединить магнит к корпусу транспортного средства.
  2. Накладной. В этом случае устройство крепят к водостоку или заднему бамперу. Делают это при помощи специальных кронштейнов и резьбовых соединений.
  3. Врезной. Выбрав такой вариант установки, необходимо проделать отверстие в корпусе транспортного средства. Это место обрабатывают специальным составом, защищающим металл от коррозии. Затем аккуратно продевают антенну в отверстие и крепят с двух сторон при помощи резьбового соединения.
  4. Внутренний. Перед монтажом часть внутренней поверхности лобового стекла, где будет крепиться антенна, обрабатывают специальным составом. После этого аппарат надежно фиксируют в выбранном положении.
Настройка и эксплуатация

После завершения монтажа устройства необходимо выполнить настройку. Сделать эту работу можно самостоятельно либо с помощью специалиста. В большинстве случаев владельцы автомобилей выбирают первый вариант, который позволяет сэкономить средства и учесть все личные предпочтения.

Пошаговая инструкция:

  1. На SD-карту записывают все необходимые программы.
  2. Выбирают нужное расширение.
  3. SD-карту вставляют в специальный слот и включают устройство.
  4. Из основного меню переходят во вкладку «Опции».
  5. Там подбирают нужную программу и прописывают путь к месту ее нахождения на карте памяти.
  6. Включают установленную программу.
  7. Выбирают нужные параметры и тестируют прибор.
Возможные проблемы и их решение

Любая работа может сопровождаться какими-либо проблемами. Если знать способы их устранения, можно максимально быстро справиться с любой трудностью.

Решение различных проблем:

  1. Помехи при приеме сигнала. В этом случае нужно выехать из плотного трафика или поставить на антенну усилитель.
  2. Датчик фиксирует некорректные данные. Решением будет перепрограммирование аппарата.
  3. Устройство перестает работать. В такой ситуации нужно проверить проводку и все детали прибора. Выявив дефекты или поломку, следует выполнить замену поврежденного элемента.

Автомобильная GPS-антенна для магнитолы позволяет обеспечить качественный и бесперебойный сигнал. Чтобы устройство хорошо выполняло свои функции, его необходимо правильно установить и настроить. Если этого не сделать, появятся различные проблемы, которые ухудшат работу акустической системы.

активной, в машине, подсоединить автомобильную, электрическая схема, правильно, установка на авто

На автомобиле антенны используются для работы радио и телевизора, а также для GPS-навигатора. Для обеспечения стабильного приема сигнала необходимо правильно и надежно подключить антенну к магнитоле.

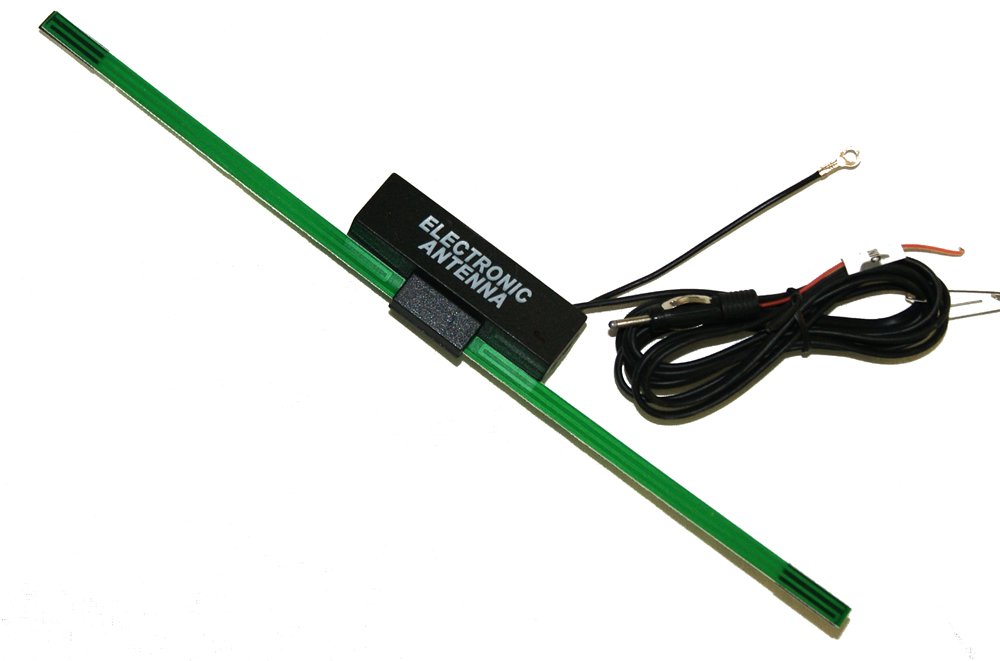

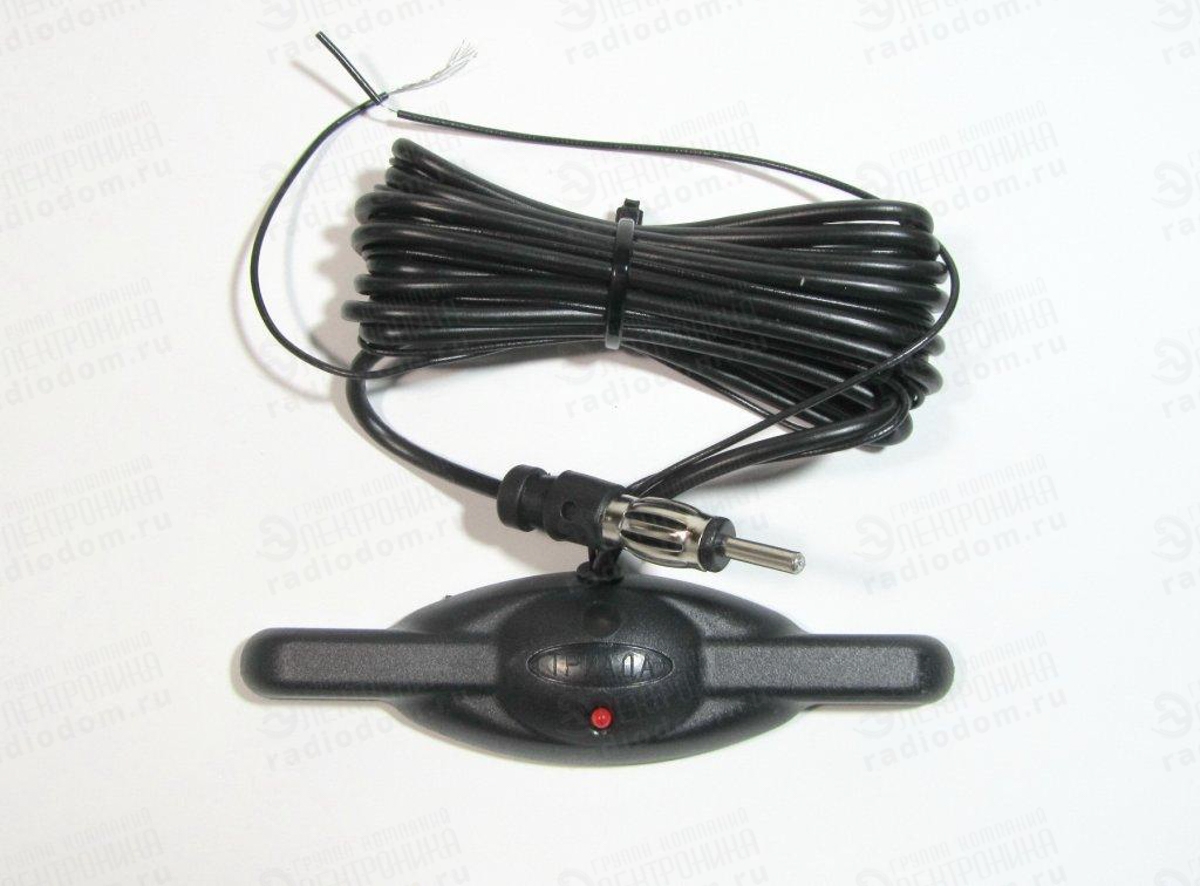

Активная антенна

Активная антенна — это устройство, оснащенное встроенным усилителем для улучшения качества принимаемого сигнала. Электрическая схема подключения активной антенны предполагает не только подсоединение к магнитоле для передачи сигнала, но также и подачу питания.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
    «>
  • Pioneer 50%, 2229 голосов

    2229 голосов 50%

    2229 голосов — 50% из всех голосов

  • Alpine 15%, 669 голосов

    669 голосов 15%

    669 голосов — 15% из всех голосов

  • Kenwood 11%, 476 голосов

    476 голосов 11%

    476 голосов — 11% из всех голосов

  • Sony 8%, 374 голоса

    374 голоса 8%

    374 голоса — 8% из всех голосов

  • JVC 6%, 289 голосов

    289 голосов 6%

    289 голосов — 6% из всех голосов

  • Другую. .. 4%, 193 голоса

    193 голоса 4%

    193 голоса — 4% из всех голосов

  • Prology 2%, 78 голосов

    78 голосов 2%

    78 голосов — 2% из всех голосов

  • Mystery 1%, 64 голоса

    64 голоса 1%

    64 голоса — 1% из всех голосов

  • 63 голоса 1%

    63 голоса — 1% из всех голосов

  • Soundmax 1%, 41 голос

    41 голос 1%

    41 голос — 1% из всех голосов

Всего голосов: 4476

Голосовало: 3809

13. 11.2019

×

Вы или с вашего IP уже голосовали.

Подключение активной антенны к автомагнитоле осуществляется следующим образом. Требуется найти вмонтированный в радиочастотный кабель провод питания перед тем, как подсоединить активную антенну. Затем он подключается к голубому с белой полосой проводу автомагнитолы, предназначенному для дистанционного управления.

Соединение может осуществляться как через фишку, так и путем скрутки, место которой следует тщательно заизолировать. После подключения питания к активной радиоантенне штекер на конце сигнального кабеля вставляется в соответствующее гнездо автомагнитолы. Затем радиоприемник включается и настраивается на какую-нибудь станцию.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Если кабель присоединен правильно и надежно, то автомагнитола будет уверенно принимать радиостанции, находящиеся на расстоянии до 60 км.

Если есть световой индикатор питания устройства, то он должен загореться. При отсутствии приема даже местных FM-радиостанций после подключения активного приемного устройства к автомобильной магнитоле следует проверить, подсоединен ли провод питания к соответствующему выводу ресивера.

Если в магнитоле отсутствует сине-белый провод, то питание на усилитель радиосигнала следует подавать через отдельный выключатель. Он должен иметь подсветку, включающуюся при замыкании контактов. Это необходимо для того, чтобы не забыть отключать питание антенного усилителя при выходе из машины во избежание его перегрева и разрядки аккумулятора. Один из выводов переключателя подсоединяется к проводу питания магнитолы, соединенному с плюсовой клеммой аккумулятора, а другой — к проводу питания активного приемного устройства.

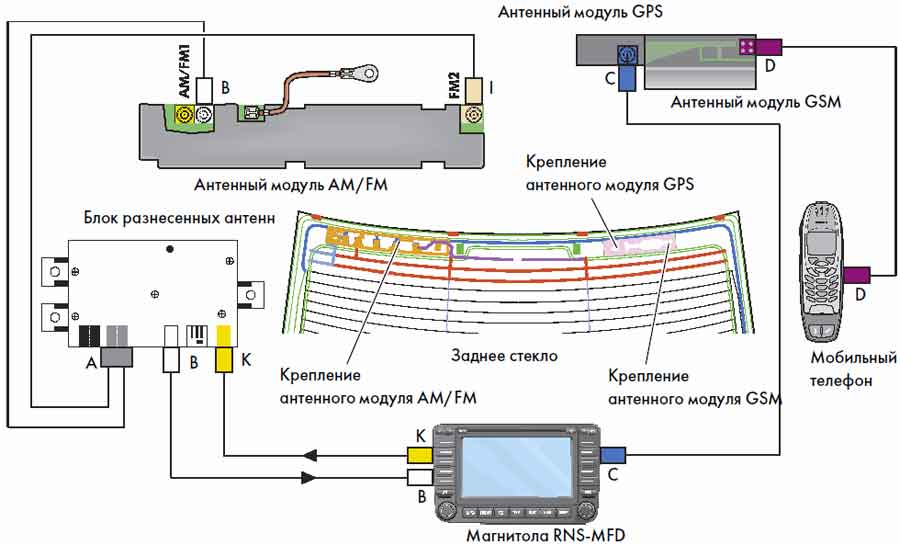

GPS-антенна

Антенна для GPS подключается к автомагнитоле с навигатором таким же образом, как и другое приемное устройство. Вначале следует снять мультимедийную систему, чтобы добраться до задней стенки и антенного гнезда. Затем снимаются накладки приборной панели для проведения кабеля приемного устройства.

Если для подсоединения применяются винтовые клеммы, расположенные на задней стенке устройства, то следует зачистить концы проводов, соединить жилы, вставить их и надежно закрутить винты крепления. При использовании соединителя с защелкой следует надежно вставить его в соответствующее гнездо до щелчка. После подключения все снятые детали ставятся на свои места.

Если антенное устройство для GPS подсоединено правильно, то навигационная система должна сразу определить местоположение. В противном случае следует проверить правильность установки для автомагнитолы GPS-приемника. Оно не должно загораживаться металлическими предметами, которые затруднят прием сигнала со спутника.

Наружная антенна

Перед подключением антенны к автомагнитоле следует проверить, загерметизировано ли место ввода кабеля в кузов машины. Это необходимо для защиты от проникновения осадков внутрь устройства. Затем следует вынуть магнитолу из приборной панели, проложить под последней кабель и зафиксировать его.

Следует проявлять осторожность, чтобы не допускать избыточных перегибов и защемлений антенного провода. Это позволит в дальнейшем избежать порчи кабеля и связанных с подобной неисправностью неполадок. После этого штекер наружного приемного устройства вставляется в соответствующее гнездо автомагнитолы. Если оно по форме не совпадает с вилкой аксессуара, то необходимо использовать переходник.

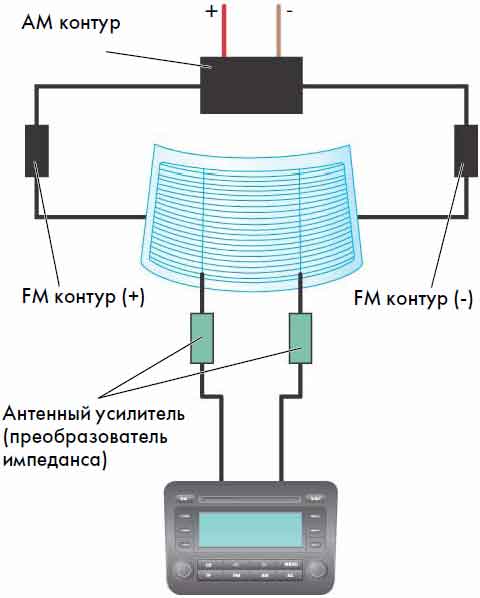

Внутренняя антенна

Подключение внутренней радиоантенны для авто тоже имеет свои особенности. Например, в некоторых внутри салонных приемных устройствах имеется дополнительный заземляющий провод. Он может быть подключен к общему выводу платы усилителя. Также этот провод может подключаться к защитным диполям, которые расположены между приемными.

Заземляющий провод внутренней антенны следует присоединить к кузову как можно надежнее и ближе к месту ее установки. Если она располагается возле солнцезащитного козырька, то этот провод можно завести под один из саморезов крепления внутри салонного аксессуара.

После этого должен снизиться уровень атмосферных и индустриальных помех, которые проявляются при прослушивании слабых FM-радиостанций в автомобиле. Таким образом, подключаются автомобильные антенны почти одинаково. Имеются лишь небольшие отличия, связанные с особенностями конструкции разных приемных устройств.

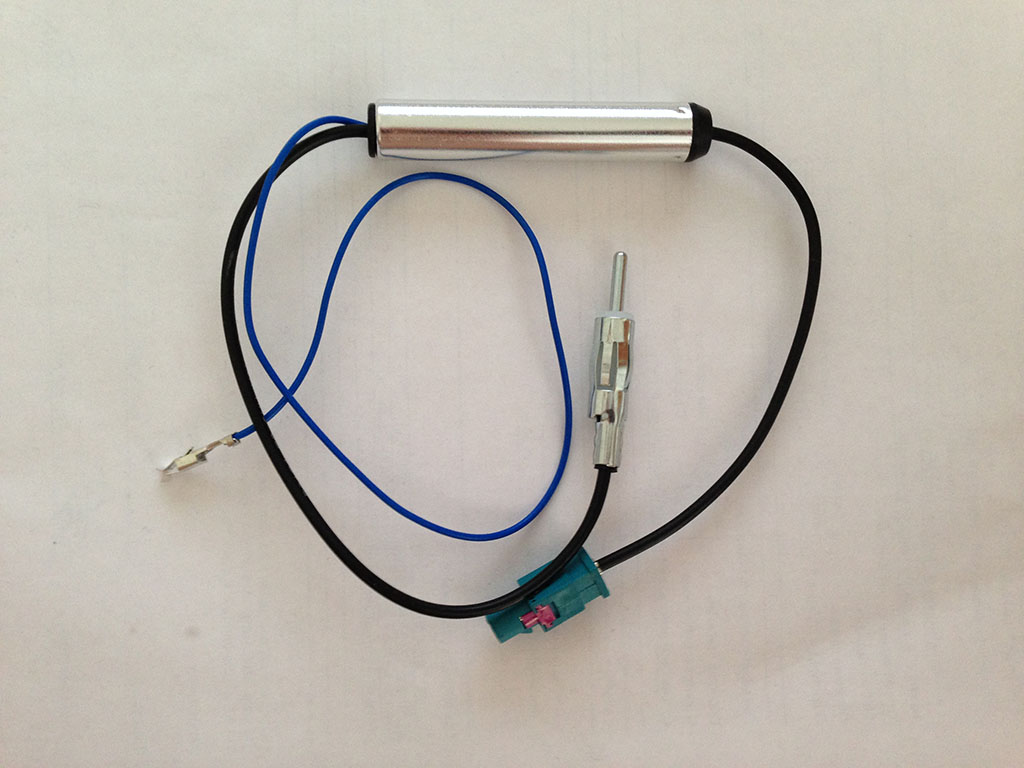

Усилитель радио-антенны для магнитолы — Hyundai Solaris, 1.6 л., 2011 года на DRIVE2

В общем пост неочем.
Пришла с китая эта игрушка, типа как усилитель антенны. Стоит копейки, почему бы и не попробовать, так как на машине установлен плавник и антенна порой ловит паршиво.

Полный размер

Вот сам товар, думаю реально найти дешевле чем он сейчас там.

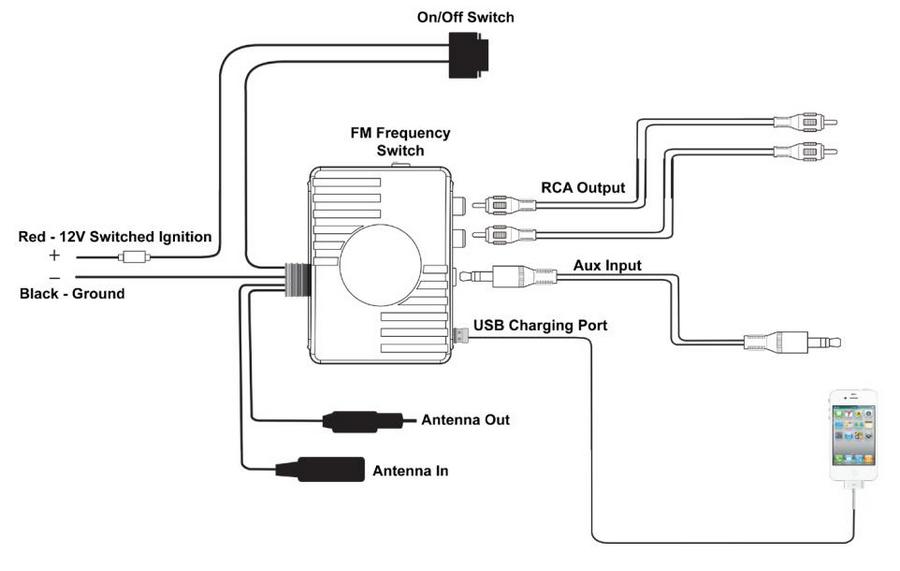

Вся приблуда подключается «в разрыв» штатной антенны.

Полный размер

Т.е. из балалайки вынимаем антенну, вставляем один конец усилителя в гнездо для антенны, а во второй конец саму антенну.

Полный размер


Полный размер


Полный размер

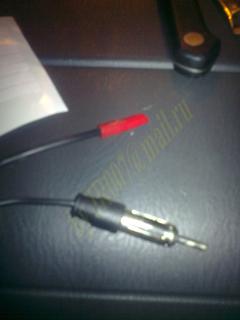

Далее подключаем 12В от красного провода который питает фишку магнитолы и у нас должен загореться красный индикатор:

Полный размер


Полный размер

Потом я саму коробочку приклеил на заднюю стенку балалайки и все собрал обратно.

Полный размер

Какого то эффекта ВАУ я не почувствовал, наверное плохо развит жопомер-самовнушитель, поэтому я больше реалист и какой то огромной разницы в приеме я не увидел(не услышал). Быть может позже, на трассе, там где начинало плохо ловить или вообще не ловило, эта коробочка меня удивит и смогу послушать радио(которое я слушаю крайне редко если еду куда то по трассе) :)))

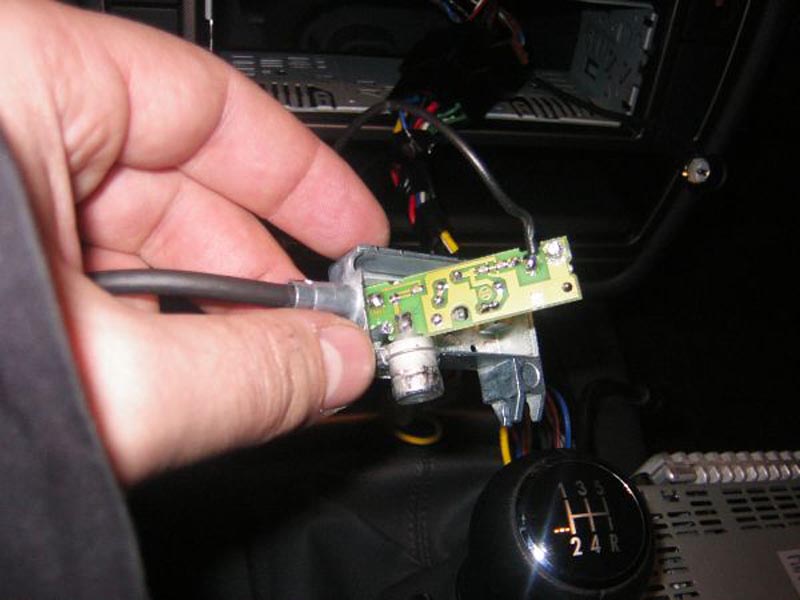

Для любопытных, типа меня, я конечно же разобрал эту черную коробочку. Вот что внутри:

Полный размер


Полный размер


Полный размер


Полный размер

P.s.:
Но как мне сказал товарищ rn3qbh: данная игрушка должна работать как небольшой усилитель:)

Полный размер

Цена вопроса: 245 ₽

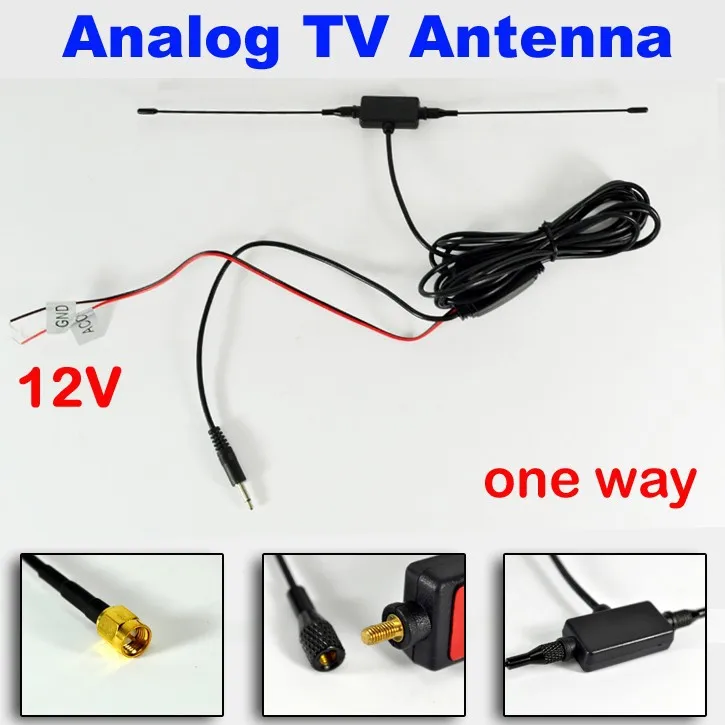

TV/FM активная антенна Вымпел А-72

△

▽

Артикул: 4039

Описание

Активная , цифровая , автомобильная антенна является водонепроницаемой и имеет встроенный усилитель.

Технические характеристики

  • Тип антенны: Активная
  • Частотный диапазон TV: HF-H — 48.5 — 223MHz, UHF — 450-862MHz
  • Частотный диапазон FM: 88 — 108 MHz
  • Питание Radio: 12В
  • Напряжение питания: 10.5 — 16V
  • Ток потребления (max): 10 — 30 mA
  • Рабочий диапазон: -40 С…+80 С
  • Контакт:ISO/Z-DIN
  • Переходник: Jack 3.5 мм

Порядок установки антенны

1. Выключите электрооборудование автомобиля.

2. Обезжирьте место крепления антенны на стекле спиртом или ацетоном.

3. Отделив пленку, защищающую липкий слой, прикрепите антенное полотно к лобовому стеклу автомобилю параллельно к кромке. Для лучшего приема радиостанций желательно, чтобы радиоприемные антенны находились на расстоянии не менее 5 см от краев лобового стекла.

4. Закрепите шлейф заземления (короткий провод) под винт держателя зеркала или солнцезащитного козырька, либо к очищенному до металла месту корпуса автомобиля, обратив внимание на обеспечение устойчивого контакта с корпусом автомобиля, так как от этого зависит качество работы антенны.

5. Проложите антенный кабель и провод питания под резиновым уплотнителем вокруг лобового стекла и подведите его к месту подключения в автомагнитоле.

6. Подключите провод «+» питания (красный провод) к проводу автомагнитолы или ТВ-приемника, который предназначен для питания антенн. Если такого провода в магнитоле нет, допускается подключение провода к цепи бортовой сети автомобиля +12В, защищенной предохранителем, возможно ближе к приемнику. Черный провод подключите к земле, возможно ближе к приемнику.

7. Вставьте ТВ разъем во входное гнездо телевизора или используйте переходник на jack3,5 мм, в зависимости от типа телевизионного гнезда в телевизоре.


Характеристики

Штрих код:4607154781623
Артикул:4039
Модель:А-72
Производитель:ООО «НПП «ОРИОН»
Вид антенны:телевизионная
Тип антенны:активная
Диапазон частот:FM (90-108 МГц), ДМВ (470-860 МГц), МВ (170-230 МГц)
Усиление:20 дБ
Длина кабеля:5 м
Напряжение питания:12 В
Длина антенны:0,22 м
Место установки:лобовое стекло (внутрисалонная)
Вес брутто:128 гр.
Размеры (в упаковке):280х80х30 мм
Гарантия:12 мес

Активные автомобильные антенны

В связи с тем что во многих автомобилях не предусмотрено штатное место под штыревую антену либо не установленны штатные автомобильные антенны, все большую популярность завоевывают активнные автомобильные антенны, которые имеют небольшие габаритные размеры и устанавливаются внутри салона на лобовое стекло.

Активные автомобильные антенны ООО «НПП «ОРИОН» и SUPER позволяют принимать радиопередачи во всех диапазонах частот на любом расстоянии. Легко устанавливаются и подключаются в автомобиле.

Усы для антенн

В вашей машине установлена хорошая активная антенна, приемные полотна (усы) которой повреждены. Это может произойти по разным причинам: разбито лобовое стекло, либо зацепили и порвали при чистке лобового стекла, либо по другим причинам. Раньше приходилось выбрасывать дорогостоящую антенну и тратиться на покупку новой антенны. Сейчас все намного проще. Есть комплект запасных усов для автомобильных антенн.

Усы универсальны, они подходят для антенн различных производителей. Установка не требует особой квалификации и подробно описана в инструкции.

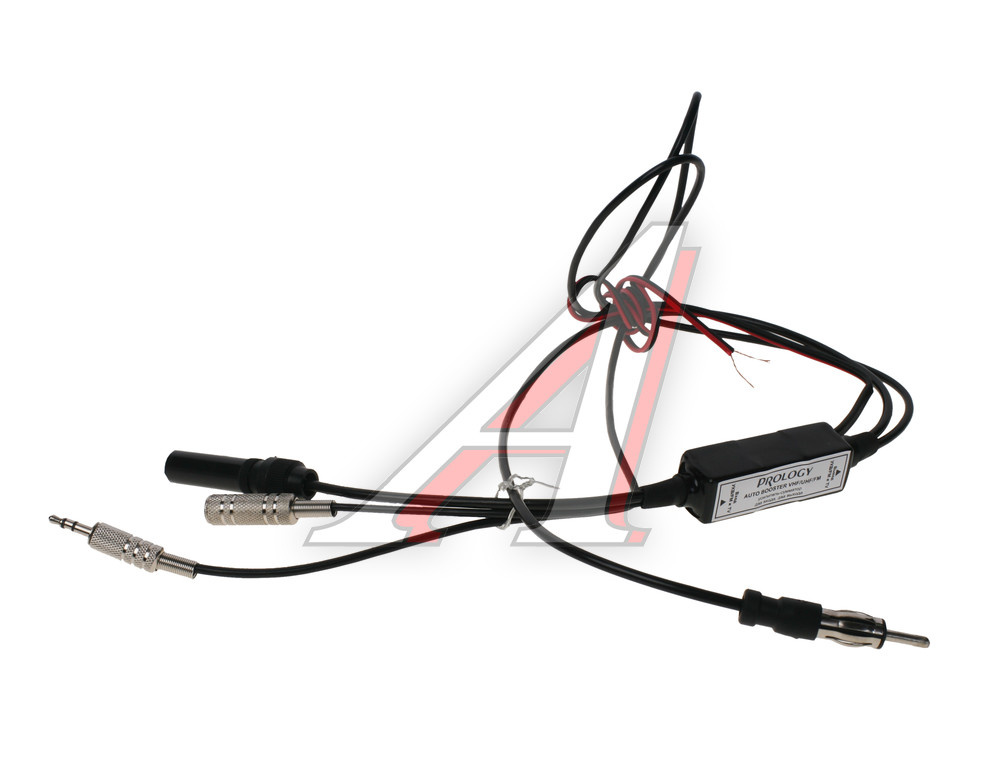

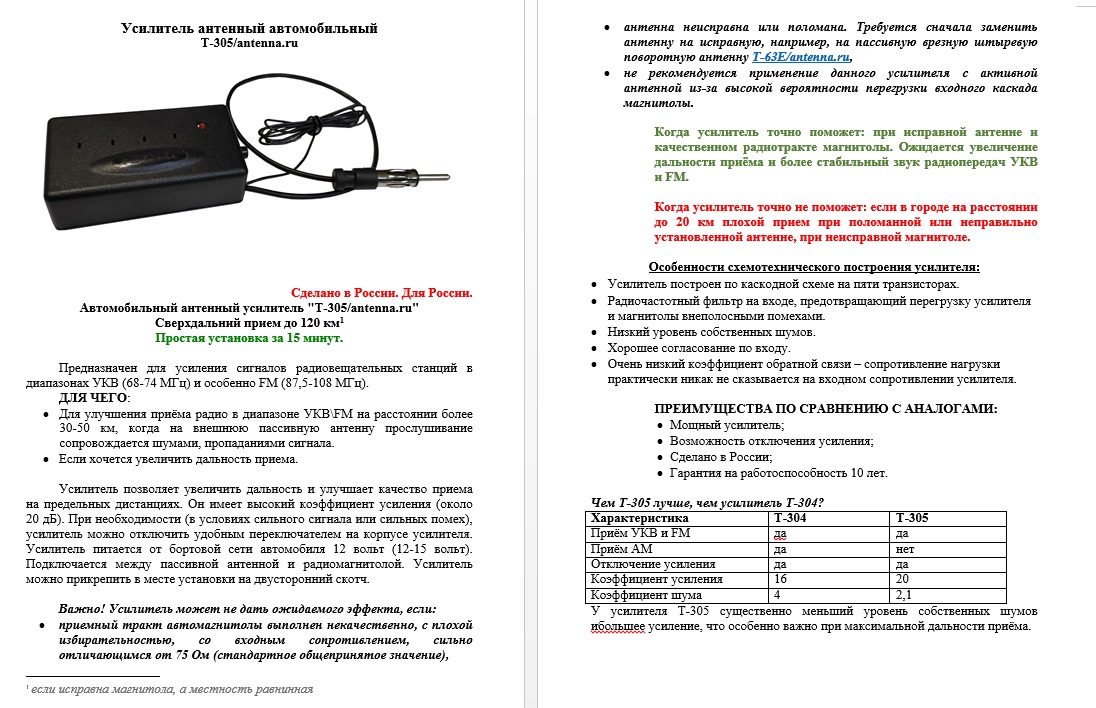

Антенные усилители

Применение данных усилителей позволяет увеличить дальность приема радиостанций в 2-3 раза. Усилители совместимы с любыми типами штыревых антенн.


Активная антенна на стекло установка. Автомобильная антенна своими руками

Инструкция

Автомобильные антенны бывают: врезные в крышу, в крыло или бампер; телескопические; магнитные; электрические; активные со встроенным усилителем. В зависимости от выбранной модели антенны и происходит ее установка и подключение.

Для врезной антенны в крышу снимите или отогните обшивку потолка. Разберите боковую стойку.

Пустите провод по крыше под обшивкой, потом по стойке. Заведите его за торпедо к магнитоле.

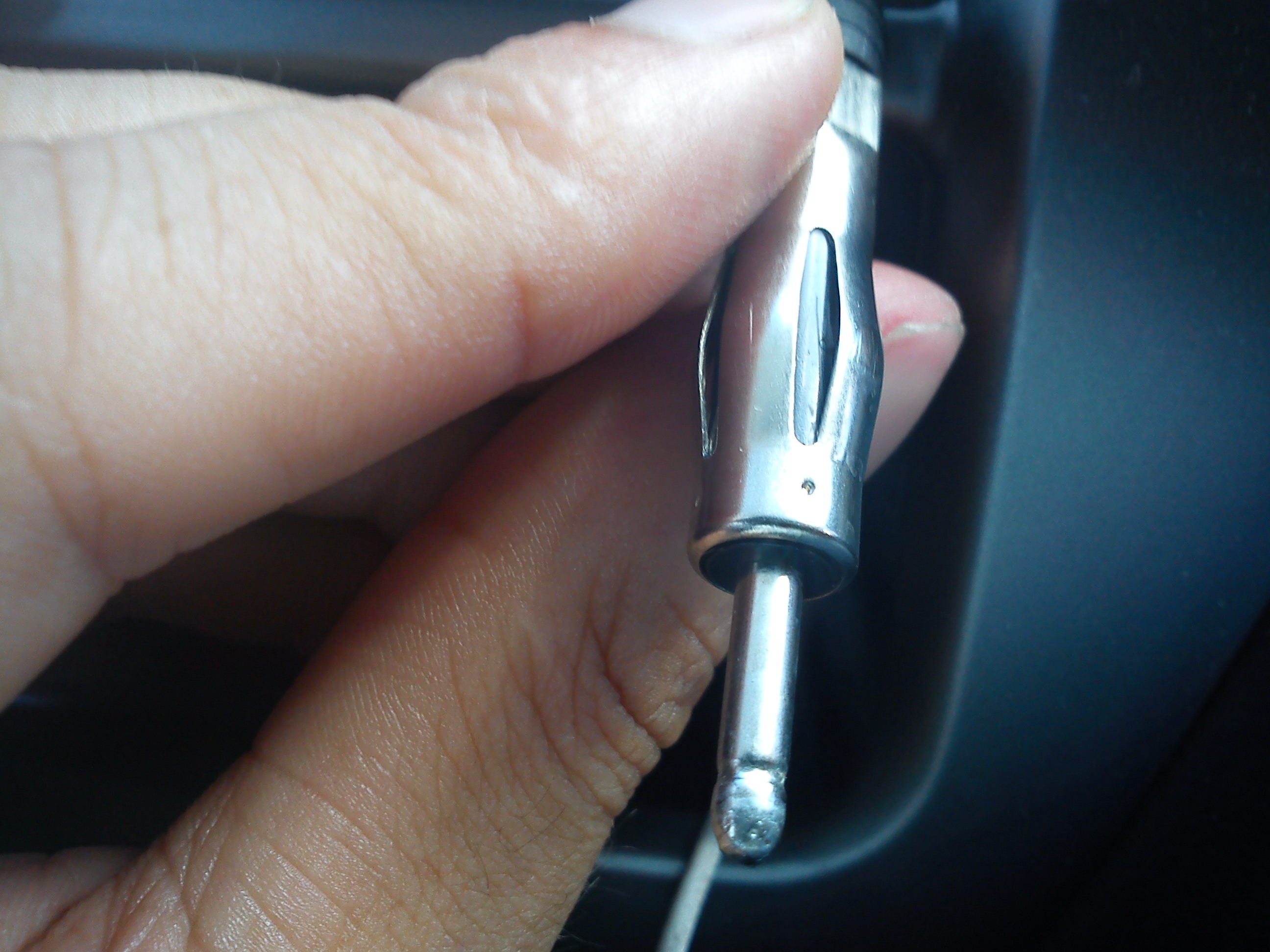

Магнитолу снимите. Подсоедините антенный штекер в специальное гнездо сзади магнитолы.

Если антенна активная, подключите питание. От активной антенны выходят два провода и штекер. Черный провод подключите на массу. Другой провод подключите на тот, что выходит из антенны – синий или синий с белой полосой. В инструкциях к магнитоле он обозначается, как провод для активной антенны.

После подсоединения всех проводов, установите магнитолу. Проверьте работу радио. Если вы все подсоединили правильно, закрепите магнитолу.

Перед подсоединением внутрисалонной антенны, хорошо помойте стекло. Прогрейте машину, т.к. на холодное стекло хуже клеится липкая лента.

Насухо вытрите поверхность и обезжирьте ее. Для этого обычно в комплекте с антенной идут спиртовые салфетки.

Разберите правую стойку.

Саму «таблетку» антенны наклейте сверху стекла справа. К ней идут «усики», которые разместите и наклейте слева и вниз.

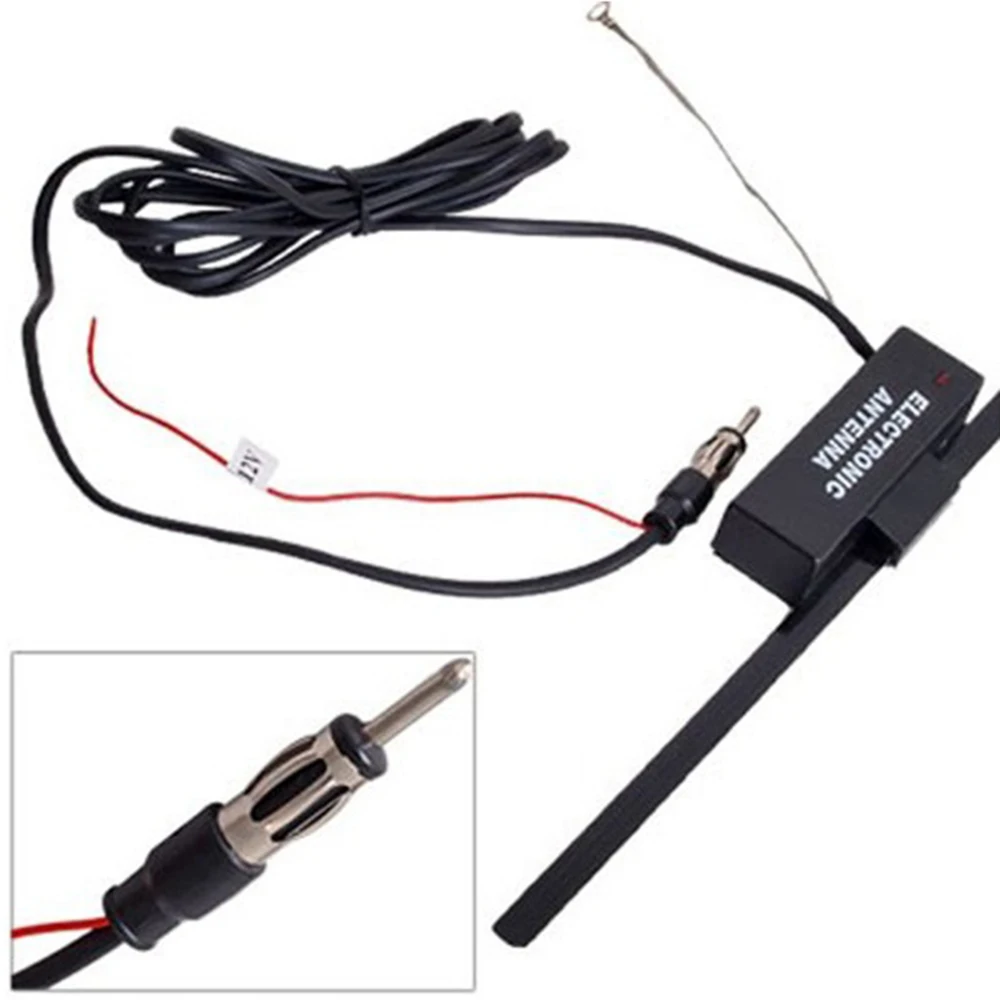

Все внутрисалонные антенны активные, поэтому от них идут три провода. Пустите их по стойке, закрепив к основному жгуту проводов при помощи изоленты или хомутов.

Черный провод закрепите на массу (кузов). Другой со штекером вставьте в разъем магнитолы, третий подключите на выход питания.

Автомобильные антенны выполняют множество функций. Они принимают радиосигналы, служат средством переговоров и даже ловят телевизионные каналы. Для высокого качества принимаемого сигнала выбирайте антенну в зависимости от технических характеристик магнитолы.

Перед установкой опишу, какие условия должны быть. Желательно, делать все на улице в солнечную погоду. Температура должна быть не менее 18 градусов. Если температура ниже, то плохо будет сохнуть обезжиривающий раствор, которым протирают стекло да и клеящая способность элементов антенны будет ниже.
1) Вскрываем коробку и внимательно изучаем ее содержимое. В коробке должно быть:
сама антенна с длинным проводом
инструкция
круглая наклейка на стекло с логотипом Bosch
усы антенны, они должны быть запечатаны в пластиковом цилиндре и запаяны в целлофан

одноразовая салфетка для обезжиривания
одноразовый гель для герметизации соединения с массой (по виду напоминает обычный солидол). Упаковано в одноразовую упаковку, как салфетка.
Бумажка с полосками для ровного приклеивания усов антенны
Пять круглых клеящихся прозрачных элементов для крепления усиков антенны
Два шурупа, и пару скоб.
Если все это присутствует, то для установки антенны понадобится еще:
Маленькая шлицевая отвертка
Большая крестовая отвертка для откручивания солнцезащитного козырька
Ножницы
Пару безворсовых салфеток
Изолента
2) На коробке с обратной стороны есть шаблон. Безжалостно вырезаем треугольник по пунктирной линии и выдавливаем по перфорации прямоугольник и круг.
3) Очищаем стекло изнутри и снаружи. Используем безворсовые салфетки. После того, как стекло будет чистым, открываем одноразовую салфетку из комплекта и тщательно протираем место установки (обезжириваем). Салфетку не выкидываем, она еще пригодиться!
4) Пока обезжиривающая жидкость испаряется, берем вырезанный трафарет и вставляем в пазы (прямоугольник и круг) наклейку на стекло. Аккуратно удаляем защитный слой с наклейки и, после того как обезжиривающая жидкость испарится со стекла, приклеиваем наклейку на стекло. Углы шаблона должны касаться шелкографии, и нижняя сторона треугольника должна быть параллельна верхней границы стекла. Тщательно прижимаем наклейку к стеклу, при этом снаружи смотрим, чтобы воздушных пузырей было как можно меньше. Убираем шаблон, он нам больше не пригодится!
5) Распечатываем пакет, где хранятся усы антенны. Примеряем усы по месту и обрезаем, если не помещаются. У меня горизонтальный ус пришлось подрезать ножницами, зеркало мешало. Берем обезжиривающую салфетку и тщательно протираем места приклеивания усов. После этого к стеклу желательно не прикасаться. Далее берем ус, отклеиваем пару сантиметров защитной пленки с конца, где медное основание с отверстием, и надеваем этот ус на выступающий шпинек наклейки, которую приклеили к стеклу. Если наклейка наклеена правильно, то выступающий шпинек будет строго внизу! После того, как ус надет на шпинек, основание уса приклеиваем к стеклу, а сам ус натягиваем параллельно границе стекла. Потом потихоньку вытаскиваем защитный слой и пальцем прижимаем ус к стеклу. В инструкции написано, что нужно использовать твердый предмет, но в реальности твердым предметом можно порвать ус. Также указано, что нужно приклеивать полоски перпендикулярно к краю стекла, но при таком приклеивании усы обычно ложатся криво (проверенно неоднократно).
6) Берем клеющиеся круглые элементы, приклеиваем их у основания усов и в конце. Оставшийся кругляк клеим по желанию, я клеил посередине вертикального уса.
7) Далее нужно протащить провод под торпеду.
8) Прикручиваем саму антенну маленьким шурупом к круглой наклейке на стекле, используем маленькую шлицевую отвертку. Провод от антенны, чтобы он не тянул вниз, лучше приклеить изолентой в двух местах к стойке.
9) Прокладываем провод вдоль боковой стойки. Остатки провода вытягиваем вниз под торпеду.
10) Сам штекер и красный проводок подключаем к магнитоле. Последний подключается как правило на синий провод от магнитолы. Этот провод называется remote или автоматическая антенна. При включении магнитолы на этом проводе появляется плюс, поэтому активная антенна работает только при включенной магнитоле.

Еще раз здрасьте)))
Всем откликнувшимся спасибо, за подсказки про лампочки…
В благодарность за это расскажу в картинках, как подключить активную антенну, на примере антенны фирмы Bosch.
Сперва наперво, как описано в инструкции выбираем куда установить антенну, в угол, как у меня или по всей ширине лобового стекла.


В комплекте имеется спиртовая салфетка, открываем ее упаковку, и обезжириваем место установки


В большой упаковке салфетка, в малой контактная смазка.

На упаковке нарисован треугольник, призванный помочь нам в позиционировании антенны на стекле, вырезаем его. Фиксируем в его пазах монтажный диск, снимаем с диска защитную пленку, и клеим диск на стекло, в месте установки антенны.


примерно так…


Приглаживаем диск и удаляем треугольник.
Затем необходимо приклеить, так называемые ограничительные полоски. По ним вы в последствии сориентируетесь, куда лепить усы антенны.


После монтажа усов, эти ленточки удаляются.
Накидываем на штырек диска ус антенны, предварительно отклеив небольшой участок защитной пленки. Наживляем и постепенно вытягивая защитную пленку из под усика антенны, приклеиваем ее к лобовому стеклу. Защитную пленку не выкидываем. Затем приклеиваем следующий ус вдоль ограничительных полосок, следя за тем чтобы не наклеить антенну на них.



Так как я установил антенну в углу, то массу пришлось фиксировать на саморез солнцезащитного козырька.
Откручиваем козырек, через отверстие в обшивке потолка, продеваем защитную пленку от антенны, привязываем к нему кабель массы, заводим кабель под обшивку потолка.



Фиксируем массу на кузов.


Затем, уверенным рывком))) снимаем облицовку стойки, и и укладываем кабель в свободные пазы, на фиксаторах шланга омывающей жидкости.



Подматываем кабель изолентой, что бы сидело поплотнее.
Что бы хорошо уложить кабель, нужно снять бардачок (хотя можно изловчиться и так, но мне нужно было засунуть туда usb) и вот в этом самом месте я узнал, что у меня не бардачок, а перчаточный ящик, причем с охлаждением, или подогревом… в общем как повезет.


Откручиваем саморезы фиксирующие бардачок, и вынимаем его.
Укладываем кабель.
Самое интересное, это кабель для питания усилителя антенны. Его необходимо подключить на колодку магнитолы.На специальный 12 вольтовый кабель. Этот провод имеется во всех(не штатных) магнитолах и называется управляющим антенным кабелем. Как правило он имеет стандартный синий цвет.

и еще я пытаюсь бросить курить.
Сцепление, передача, Монте Карло… хоть и не за окном, но в душЕ точно)))
Всем счастья и добра;)))

Современные автомобили оборудованы качественными аудиосистемами. Прослушивание новостей или музыкальных программ во время поездки стало привычкой многих водителей. Но иногда происходят непредвиденные сбои, и вместо музыки и полезной информации из динамиков доносятся неприятные скрипы и посторонние шумы. Чтобы такие ситуации больше не появлялись, стоит выделить время на то, чтобы выбрать и правильно подключить автомобильную антенну.

Как выбрать антенну к магнитоле?


Прежде всего, автомобильная антенна должна обеспечивать прием радиосигнала на удаленных от передающих станций расстояниях. Если автовладелец совершает поездки только в пределах города, то ему гарантируют хороший сигнал активные (внутренние) антенны. Они характеризуются малыми размерами и простотой установки. Помимо этого, они надежно защищены от различных капризов погоды. Недостатком этого вида является их слабая чувствительность, которая не обеспечивает достаточно хорошее качество сигнала вдали от города.

Удаляясь на дистанцию более 50 км от передающей станции, можно заметить, что связь начинает пропадать. Поэтому если планируются далекие поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Данные устройства подключаются к магнитоле и функционируют без электрического питания. Недостатками наружных радиоантенн считаются большие габариты и отсутствие защиты от влияния внешней среды. Однако они обладают высокой чувствительностью и способны принимать даже довольно слабые радиосигналы.

Где установить антенну?

Выбирая автомобильную радиоантенну, необходимо заранее выбрать место ее установки. Активные антенны предназначены для монтажа в салоне автомобиля. Поэтому их часто прикрепляют в оконном проеме либо возле него. Также внутреннюю модель можно установить на лобовом стекле или на задней полке. Монтируя ее на стекле надо проследить, чтобы она не закрывала обзор. Кроме того, желательно, чтобы аппарат не мешал и рядом сидящему пассажиру.

Монтаж наружной радиоантенны должен выполняться на самой высокой части автомобиля. Это необходимо для того, чтобы обеспечить качественный и устойчивый прием радиосигнала. Распространенным вариантом для установки радиоантенны данного типа является крыша автомобиля. Однако ее можно прикрепить и к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.

Подключение наружной антенны к магнитоле

Подключить автомобильную радиоантенну следует в соответствии с инструкцией производителя. Процесс монтажа простой и легкий. В этом можно убедиться, посмотрев видео на сайте. Существует три способа крепления:

  1. Врезное. При таком методе делают сквозное отверстие в кузове автомобиля. После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
  2. Штыревое. В данном случае радиоантенну устанавливают на водосток транспортного средства.
  3. Магнитное. Чтобы воспользоваться данным способом, следует старательно очистить выбранное место крепления от пыли и различных загрязнений. Также необходимо убедиться в наличии особого покрытия на основании магнита. Это поможет избежать повреждений краски на машине.

После установки аппарата, надо спрятать электрические провода за обшивку. Следующим шагом станет проверка работы подключенного устройства. Для этого надо включить магнитолу в машине и настроить ее поочередно на несколько радиостанций.

Способы подключения внутренней антенны

Определившись с желаемым местом крепления активной радиоантенны, приступают к установке. Но следует иметь в виду, что проводить все работы следует очень аккуратно. Ведь крепление корпуса и полюсов аппарата выполняется с помощью двухстороннего скотча. А после снятия данных деталей, повторно присоединить их уже не получится.

Но изготовители позаботились о том, чтобы монтаж устройства не вызывал больших трудностей. Поэтому в комплект, кроме самого прибора и инструкции, часто входят дополнительные приспособления, инструменты и различные шаблоны. Они значительно облегчают установку и экономят не только силы, но и время.

Существует два способа прикрепления полюсов и корпуса устройства:

  1. Первый вариант предусматривает установку прибора посередине ветрового стекла. Его помещают вверху за зеркалом заднего вида. При этом способе полюса приклеивают вдоль верхнего края стекла.
  2. Корпус внутренней радиоантенны может быть установлен со стороны пассажира, в верхнем углу ветрового стекла.

Подключение активной антенны


Вначале нужно тщательно очистить поверхность стекла от грязи. Затем выбранное место нужно обезжирить при помощи салфетки, которая пропитана специальным очищающим раствором. А затем вытереть чистой сухой тканью. Теперь участок подготовлен для приклеивания изделия.

Чтобы наклеить корпус и полюса стоит воспользоваться шаблонами, которые изготовлены из очень плотной бумаги. После прикрепления радиоантенны, полюса нужно старательно разгладить. Легче всего это сделать, используя небольшой шпателя, который продается вместе с устройством.

Внутренняя антенна имеет два кабеля для подключения электропитания. Черный провод устройства присоединяется к кузову машины в любом месте. Желательно, чтобы выбранный участок находился как можно ближе к месту установки аппарата. Второй кабель (красного или синего цвета) надо подключить к магнитоле в машине при помощи специальных разъемов. Как это правильно сделать, показано на фото. При этом способе подключения, электричество подается на усилитель лишь в период работы автомагнитолы. Но возможно также подключить провод электропитания и к контакту в замке зажигания.

Для того чтобы провода не были заметны, их надо устанавливать под обшивкой. После того, как монтаж завершен, следует включить магнитолу и проверить работу. Как можно заметить, подключить антенну к магнитоле в машине абсолютно не сложно, и будет по силам даже начинающему автолюбителю.

Вконтакте

Один из вопросов, актуальных для современного автолюбителя – как подключить антенну к магнитоле . Этот вопрос достаточно злободневен, поскольку показатели комфорта сегодняшних авто обязательно включают качественные аудиосистемы, а прослушивание радионовостей или музыкальных программ во время поездки (стояния в пробках) стало непременным компонентом, связанным с нахождением в салоне машины.

Как подключить антенну к магнитоле?


Этот вопрос имеет несколько составляющих, одной из которых выступает набор причин, когда это вызвано насущной необходимостью. Например:
  • замена штатной магнитолы ;
  • устранение неполадок, связанных с приемом радиосигнала;
  • изменение географии поездок (большая удаленность от передающих станций предполагает повышенные требования к антеннам).
Могут быть и иные причины, в силу которых без этой работы не обойтись. Впрочем, они не так важны, главное – автовладелец осознал актуальность проблемы и решил приступить к ее реализации.

Очередная составляющая – обеспечение качественных показателей приема радиосигнала. Даже дилетанты, имеющие базовые знания о распространении радиоволн, знают, что этот показатель напрямую зависит от трех позиций: силы исходного сигнала, наличия помех и качества принимающего агрегата . Последний показатель как раз напрямую и зависит от конструкции антенны.



По своим физическим свойствам, антенны подразделяются на пассивные и активные . Первый вид характеризуется простым распознаванием сигнала, т.е. они способны лишь принимать радиосигнал, никак не влияя на его силу.

Активные антенны снабжены встроенным усилителем , который способен оптимизировать слабые сигналы до приемлемого уровня.

Данная информация может показаться излишней, но она напрямую влияет на выбор антенны, подлежащей установке: к примеру, жителям мегаполисов нет нужды приобретать активные антенны, стоимость которых, по определению, выше (уровень сигнала в городах достаточно силен ).

Кроме того существует опасность, что встроенный усилитель, наряду с полезным сигналом, будет бесстрастно усиливать и помехи.

Жителям сельской местности, напротив, желательно приобретать именно активные антенны – удаленность от источников вещания предполагает значительное ослабление сигнала.



Подключение антенны


Итак, антенна выбрана – ее параметры полностью соответствуют условиям приема. Осталось ее подключить. Никаких трудностей не предвидится: современные автомагнитолы снабжены соответствующими разъемами, к которым нужно присоединить соответствующий провод (провода). В инструкции приводится подробная схема подключения, освещены и иные вопросы связанные с этим процессом.

Прежде всего, необходимо определиться с местом размещения антенны – свои плюсы и минусы есть как у наружного, так и у внутреннего расположения. Первое обеспечивает наилучшее качество приема, зато внутреннее размещение позволит сохранить изделие от внешних воздействий.

Места крепления требуют предварительной подготовки: в случае, когда антенна крепится на магнит, поверхность тщательно очищается; если используются винтовые (болтовые) соединения, то отверстия под них подлежат гидроизоляции.


Произведя все необходимые манипуляции, необходимо проверить антенну в работе – включить магнитолу, настроив ее на несколько станций. Убедившись, что все в порядке, аккуратно разместить соединительные провода под обшивкой.

Как видим, вопрос «как подключить антенну к магнитоле» решается достаточно просто – гораздо больше времени требует выбор наиболее подходящего варианта. Сама установка элементарна, подобное действо доступно даже людям, не имеющим никаких технических навыков.

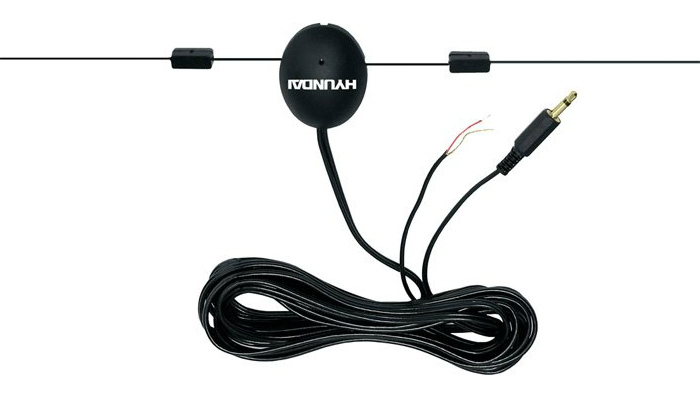

Electronic antenna автомобильная. Устанавливаем внутрисалонную антену

Еще раз здрасьте)))
Всем откликнувшимся спасибо, за подсказки про лампочки…
В благодарность за это расскажу в картинках, как подключить активную антенну, на примере антенны фирмы Bosch.
Сперва наперво, как описано в инструкции выбираем куда установить антенну, в угол, как у меня или по всей ширине лобового стекла.


В комплекте имеется спиртовая салфетка, открываем ее упаковку, и обезжириваем место установки

В большой упаковке салфетка, в малой контактная смазка.

На упаковке нарисован треугольник, призванный помочь нам в позиционировании антенны на стекле, вырезаем его. Фиксируем в его пазах монтажный диск, снимаем с диска защитную пленку, и клеим диск на стекло, в месте установки антенны.


примерно так…


Приглаживаем диск и удаляем треугольник.
Затем необходимо приклеить, так называемые ограничительные полоски. По ним вы в последствии сориентируетесь, куда лепить усы антенны.


После монтажа усов, эти ленточки удаляются.
Накидываем на штырек диска ус антенны, предварительно отклеив небольшой участок защитной пленки. Наживляем и постепенно вытягивая защитную пленку из под усика антенны, приклеиваем ее к лобовому стеклу. Защитную пленку не выкидываем. Затем приклеиваем следующий ус вдоль ограничительных полосок, следя за тем чтобы не наклеить антенну на них.



Так как я установил антенну в углу, то массу пришлось фиксировать на саморез солнцезащитного козырька.
Откручиваем козырек, через отверстие в обшивке потолка, продеваем защитную пленку от антенны, привязываем к нему кабель массы, заводим кабель под обшивку потолка.



Фиксируем массу на кузов.


Затем, уверенным рывком))) снимаем облицовку стойки, и и укладываем кабель в свободные пазы, на фиксаторах шланга омывающей жидкости.



Подматываем кабель изолентой, что бы сидело поплотнее.
Что бы хорошо уложить кабель, нужно снять бардачок (хотя можно изловчиться и так, но мне нужно было засунуть туда usb) и вот в этом самом месте я узнал, что у меня не бардачок, а перчаточный ящик, причем с охлаждением, или подогревом… в общем как повезет.


Откручиваем саморезы фиксирующие бардачок, и вынимаем его.
Укладываем кабель.
Самое интересное, это кабель для питания усилителя антенны. Его необходимо подключить на колодку магнитолы.На специальный 12 вольтовый кабель. Этот провод имеется во всех(не штатных) магнитолах и называется управляющим антенным кабелем. Как правило он имеет стандартный синий цвет.

и еще я пытаюсь бросить курить.
Сцепление, передача, Монте Карло… хоть и не за окном, но в душЕ точно)))
Всем счастья и добра;)))

Скорее всего, вы попали на эту страничку по причине того, что решили сметить либо установить дополнительную антенну на свой автомобиль. Ну что же, дело это не такое сложное, как представляется изначально. Конечно, есть пару нюансов, которые нужно знать, но о них позже.

Виды автомобильных антенн.

Для начала вам необходимо определиться, какую антенну вам необходимо установить. Сегодня продавцы в автомагазинах готовы предложить весьма широкий ассортимент такой продукции. Кстати, да будет вам известно, что вообще автомобильные антенны разделяются в первую очередь на две категории — пассивные и активные.

Пассивная автомобильная антенна.

Первая категория представляет собой обычную антенну, которая посредством экранированного кабеля присоединяется к автомагнитоле, о том, как подключить автомагнитолу своими руками читаем . Такие антенны можно еще дополнительно оснастить усилителем, если это необходимо. Усилитель, конечно, в таком случае придется запитать от бортовой сети. Кстати, в таком случае можно будет сказать, что мы из обычной, пассивной, антенны сделали активную.

Активная автомобильная антенна.

Вы, наверное, уже догадались, что активная антенна — это антенна, имеющая уже встроенный усилитель. Какой из вариантов выбрать, решать вам. Но учтите, что активные антенны за счет дополнительной электронной начинки будут стоить дороже, а также их установка потребует дополнительного времени на ее подключение к электрической сети автомобиля. Лично мое мнение: если вы — житель довольно крупного города и редко выезжаете за его пределы, а также на его территории прием местных радиостанций весьма неплохой, то смысла «перелечивать» я не вижу. Если же род ваших занятий подразумевает постоянное путешествие, то, пожалуй, без активной антенны вам действительно не обойтись. Так, с активными и пассивными антеннами вроде разобрались.

Наружная автомобильная антенна.

Следующим критерием, по которому идет разделение антенн, является место их установки. Оно быть может как внутренне, так и наружное. Наружные пассивные антенны, по сравнению с их аналогами, предназначенными для внутренней установки, имеют более качественный прием. Все лишь потому, что кузов автомобиля минимально создает для них помехи.

Внутренняя автомобильная антенна.

А плюсами внутренних антенн будет их долговечность, так как, находясь внутри салона, они не подвержены капризам погоды, и, соответственно, им не страшна коррозия. Надеюсь, вы немного разобрались в основах и запросто сможете выбрать вариант наиболее вам подходящий.

Автомобильная антенна своими руками.

Вернувшись из магазина с новым приобретением, обязательно перед установкой изучите инструкцию производителя. Наверняка, там вы найдете рекомендации по месту установки сего девайса, а также там должна быть указана схема подключения к аудиосистеме автомобиля.

Подключение пассивной антенны.

Если же это обычна пассивная антенна, то от места ее крепления вам придется прокинуть кабель к месту ее подключения. Хотите качественной работы антенны, тогда кабель должен быть обязательно в экранированной оплетке. Если производитель сэкономил и положил в комплект обычный, да еще меньше необходимой длинный, что ж, придется еще раз прогуляться в магазин.

При прокладке кабеля помните, его длина должна быть максимально короткой, чтобы никаких лишних скруток его остатков возле мест подключения. Также не стоит натягивать кабель, поскольку такое расположение может привести к его быстрому выходу из строя.

Если вам будет необходимо соединить два отрезка кабеля, что, конечно, не желательно (лучше приобрести один необходимой длины), то эти отрезки должны быть надежно соединены и пропаяны, соединение кабелей возможно и через специальные штекеры.

Вход антенного провода в аудиосистему автомобиля также должен осуществляется с помощью штекера. Многим иногда лень возится с присоединением штекера, и они просто засовывают зачищенный конец в гнездо подключения. Такая схема недопустима. Позже она напомнит о себе плохой работой антенны, поскольку из-за вибрации и окисления такой контакт будет очень ненадёжным. Так что потратьте немного времени и доведите работу «до ума».

Подключение активной антенны.

С пассивными антеннами, пожалуй, все. Для подключения активной антенны, вместе с подключением основного провода, нюансы чего вам уже известны, необходимо будет еще запитать ее электрическим. Здесь в первую очередь стоит определиться с точкой подключения. Не спешите вести провода прямиком на аккумуляторную батарею, как выбрать АКБ найдете по . Такое подключение не оправдано, по причине того, что ваша антенна будет постоянно находиться во включённом состоянии, что чревато лишней утечкой тока во время стоянки автомобиля, что весьма плачевно может сказаться на заряде аккумуляторной батареи автомобиля. Подключать антенну рекомендую к специальному контакту на разъёме автомагнитолы. Это самый лучший вариант, ведь при таком подключении электрический ток на схему усилителя будет подаваться только во время работы магнитолы. Есть еще второй вариант — это подключить антенну к контакту на замке зажигания, где напряжение возникает при повороте ключа зажигания в положение ACC. Такое подключение позволит отключать усилитель антенны, покидая автомобиль.

Крепление автомобильной антенны к кузову автомобиля.

Так, с подключением тоже разобрались. Теперь давайте перейдем непосредственно к креплению антенны к кузову автомобиля. Про место установки и сами способы крепления вы досконально сможете прочесть в инструкции по установке. Я дам вам лишь пару советов.

  • Во-первых, надежно закрепляйте антенну. Помните, на больших скоростях, при плохом ее закреплении, потоки воздуха очень легко смогут оторвать вашу антенну.
  • Во-вторых, если для установки антенны необходимо сделать отверстие (одно или несколько), то хорошо загидроизолируйте его. При упущении этого момента в данном месте может очень быстро начаться коррозия кузова и повреждение лакокрасочного покрытия. Кстати, весьма аккуратно относитесь и к установке антенн, которые крепятся на магнитах, помните, чтобы не повредить лакокрасочное покрытие, под местом установки не должно быть пыли и грязи, а сам магнит должен быть покрыт материалом, позволяющим избегать порчи кузова.
  • В-третьих, внутренние антенны, в большинстве своем, крепятся сверху лобового либо заднего стекла. При их установке обратите внимание на то, чтобы они не ухудшали вам обзорность. Ведь хороший обзор — это в первую очередь ваша безопасность и безопасность ваших пассажиров. Кроме того, постарайтесь спрятать отходящие от такой антенны провода под элементы обшивки салона. Поскольку дребезжащие на неровностях дороги провода и болтающиеся через все лобовой стекло будут очень сильно отвлекать внимание от дороги и также ухудшать обзор. Непосредственно закрепить саму антенну труда большого вам не составит. Крепят ее на двухсторонний скотч, который практический всегда идет в комплекте с антенной. Но ни в коем случае не приклеивайте антенну при помощи супер клея, такое мнимое улучшение в ряде случаев при перепадах температуры приведет к растрескиванию лобового стекла в местах приклеивания. Вам нужны эти лишние проблемы?!

В принципе, про автомобильные антенны, наверное, все. Да, я, конечно, сегодня остановился только на автомобильных антеннах для подключения к аудиосистемам автомобиля, но помимо них антенны еще могут ставиться и для GSM связи, GPS связи и много другого. Они тоже имеют свои нюансы, но суть их установки остается неизменной. Понимая схему подключения обычных антенн, самостоятельно подключить какую-либо другую антенну, имея в наличии лишь инструкцию производителя, не составит вам большого труда. Удачи!

Сегодня мы поговорим о том, как правильно самостоятельно установить автомагнитолу или плеер в автомобиле своими руками. Также рассмотрим рекомендации и схемы установки и подключения проводов и разъемов магнитолы в машине с наглядными чертежами и фото

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.


Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.
Современные магнитолы бывают двух размеров по высоте — одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля. Подключение автомагнитолы когда все разъемы подходят.


Само же подключение автомагнитолы может оказаться весьма простым. Так будет в том случае, когда в автомобиле уже проложены все необходимые провода от аккумуляторной батареи, массы, акустики и антенного провода, также при этом имеются все разъёмы, подходящие к вашей магнитоле. В установке такой магнитола все просто: нужно лишь соединить все разъёмы. Закрепляем ее согласно инструкции и все, наслаждаемся новым звуком. Обратить внимание стоит при подключении лишь на один момент — соответствует ли разводка проводов в подводящем разъеме с разводкой на самой автомагнитоле. Если проводкой все в порядке, то вам крупно повезло и подключение не займет у вас больше пяти минут.
Когда разъемы не подходятСледующая ситуация аналогична предыдущей: все провода выведены к разъему либо разъемам, но они не подходят к вашей магнитоле. При таком стечении обстоятельств самым простым и лучшим вариантом будет приобретение специального переходника под ваши разъёмы, благо рынок сегодня ими богат. Приобрести такой переходник, скорее всего, получиться в том же месте, где и была приобретена автомагнитола либо в подобных местах. Хотя очень часто переходник под ISO стандарт уже входит в комплект автомагнитолы.



Когда разъемы не соответствуют стандарту ISO.

Последний вариант будет бесполезным, если в вашем автомобиле разъёмы не соответствуют стандарту ISO, а хуже всего, если предыдущий хозяин, в случае, если ваше авто подержанное, уже что-то переделывал до вас. В таком случае и если других готовых переходников найти не удалось, то вам придется приобрести так называемые ISO разъемы для вашего автомобиля и заменить на них имеющиеся. Это редкость, конечно, при том количестве «мишуры», которой завалили рынки наши китайские друзья, но бывает всякое.


Советы при замене разъемов.

Сама замена не представиться вам довольно трудным занятием, если цветовая маркировка проводов совпадает. Однако запомните несколько советов:

· перед началом работ обязательно отсоедините положительную клемму от аккумуляторной батареи;

· провода от старого разъема откусывайте по одному и соединяйте с новым, это позволит избежать путаницы;

· хорошо соединяйте провода, а лучше пропаивайте места их соединений, это позволит избежать посторонних шумов и искажений, которые могут появиться при ненадежном контакте.

Последним этапом в данной процедуре должно стать надежная изоляция мест соединения. Наилучший вариант — это изоляция с помощью специальных термоусадочных кембриков, которые при нагревании уменьшаются в размере и надежно изолируют места соединения. Но за их отсутствием можно воспользоваться и обычной изолентой.


Работа по присоединению нового разъема изначально может быть осложнена отсутствием либо неправильной цветовой маркировкой проводов. В данном случае имеющуюся проводку необходимо будет прозвонить тестером, а также, при необходимости, прокинуть дополнительные провода. В первую очередь при установке аудиотехники не допускайте попадания плюса аккумулятора на её минус или на какую-либо клемму динамика. Также не стоит запитываться плюсом или минусом от замка зажигания или прикуривателя, у вас всегда перед собой схема подключения магнитолы, поэтому запитывайтесь именно от аккумулятора! Это позволит избавить динамики от наводок и помех и раскачать их на полную мощность. Для подключения плюса используйте многожильный, насколько возможно короткий медный провод сечением от 4 квадратных миллиметров. Не совпадает разъём разводки автомобиля с гнездом магнитолы. Дело в том что каждый производитель оборудует свои аудиоустройства индивидуальными разъёмами для подключения. И даже различные модели одного и того же производителя имеют разные разъёмы. Однако в комплекте с автомагнитолами часто поставляется отдельный переходник, под так называемый ISO стандарт.


Поэтому прежде чем предпринимать какие то действия, убедитесь что переходник отсутствует (что бывает очень редко) или он тоже не подходит.

Тогда выйти из затруднительного положения можно двумя способами:

Первый, самый правильный, это приобрести ISO-переходник для электрической разводки Вашего автомобиля. Переходников сейчас продаётся великое множество и с его приобретением у Вас проблем возникнуть не должно.

Второй способ нежелательный и не надёжный, но наиболее распространённый среди автолюбителей и к сожалению среди некоторых технических центров. Этот способ заключается в откусывании разъёмов и соединении проводов напрямую на скрутках. Первое что нужно сделать, это убедиться, что провода на автомобильном разъёме (или разъёмах) совпадают по цвету с проводами от переходника автомагнитолы. Если провода совпали, отключаем аккумулятор, а затем кусачками откусываем разъём автомобиля и разъём входящий в комплект к автомагнитоле.

С разъёмом автомагнитолы надо быть внимательным, что бы не откусить не то что надо. Чтобы избежать путаницы, подсоедините разъём к магнитоле и откусите ту его часть, которая осталась несоединённой. Соединение автомобильных проводов и проводов от автомагнитолы производим согласно цветовой маркировке, а места соединений желательно пропаять и изолировать специальными, термоусадочными кембриками.

Если же по каким то причинам цвета проводов не совпадают, то следующим, очень ответственным шагом, будет прозвонка проводов и возможно придётся прокидывать недостающие провода.


Для этого вооружаемся тестером или мультиметром с «пищалкой» и батарейкой на 9 вольт.

Мы не будем тут подробно останавливаться на процедуре прозвонки, скажем только зачем тут нужна батарейка.

Дело в том, что если прозванивать громкоговорители, не отключая от них проводов (а ведь так лениво лишний раз штекера дёргать), у Вас должны звониться два провода.

Это есть пара соответствующего динамика. А вот что бы определить какой из них плюс а какой минус понадобится батарейка. Подключите батарею к этой паре, один провод на плюс, другой на минус и обратите внимание, куда двинулся диффузор громкоговорителя.

Если диффузор выдвинулся наружу, то полярность правильная, тот провод что был подключен к плюсу батареи, помечаем как плюс, а тот что к минусу, метим как минус. Если же диффузор втянулся внутрь, то помечать провода нужно наоборот. Подключать батарею к динамику нужно не более чем на 1 секунду.

Длину проводов рассчитывают индивидуально, в зависимости от автомобиля и способа монтажа, они должны быть максимально короткие (но не в натяжку) и не иметь лишних скруток. Провода желательно приобретать медные, многожильные в силиконовой изоляции. Их толщина, а именно их площадь сечения, должна быть достаточной для обеспечения полной мощности аудиосистемы. Для акустической системы до 120 Вт провода питания должны быть не менее 4-х мм. кв. а провода на динамики 1-2 мм. кв.



Следует отметить, что в комплекте с динамиками, поставляются соединительные провода и как правило, они не соответствуют той толщине, которая требуется.

Подключение громкоговорителей (динамиков). Большинство современных автомагнитол, рассчитаны на работу 4-х динамиков. Два фронтальных и два задних. У магнитол мощностью 30 Вт на канал и более, с разъёма выходят четыре пары проводов. Каждая пара имеет свой цвет (см. таблицу). В каждой паре имеется один провод с полосой по всей длине (минус громкоговорителя) и провод без полосы (плюс громкоговорителя).

Путать минус с плюсом не желательно (хотя и не смертельно) и категорически не допускается заземлять на массу минусовой провод идущий от магнитолы (минус который выходит на громкоговоритель, это свой, собственный минус выходного усилителя магнитолы и никакого отношения к общей массе автомобиля он не имеет). На самих громкоговорителях, имеются две клеммы; одна боле узкая, вторая более широкая.

У маломощных магнитол, на каждый динамик может выходить только по одному плюсовому проводу. В этом случае, минус динамиков соединяется на общий минус магнитолы (чёрный провод).

Плюсовой провод от магнитолы, подключается к широкой клемме, а минусовой к узкой.

На правильном подключении плюса и минуса (правильной фазировке) громкоговорителей хотелось бы остановиться подробней. Если все плюсы-минусы соблюдены правильно, никаких проблем возникнуть не должно, «бабахать» будет как положено.


Но может случится так, что слух у Вас оказался отменный и к качеству звучания Вы очень придирчивы, а то что доносится из колонок, Вас вводит в замешательство. Звук есть и вроде громкость хорошая, но как то всё не так, и «басы» почти не ощущаются. При попытке увеличить низкие частоты, вместо могучего «бабаханья», появляется жалкое «попукивание».

При всём описанном, налицо неправильная фазировка. Что бы правильно сфазировать громкоговорители, требуется перепроверить все соединительные провода и если потребуется, прозвонить их.

Однако можно пойти и более простым путём; переведите звук сначала на передние динамики и выверните баланс только на один динамик, например на левый. Увеличьте громкость до появления искажений или до максимальной громкости.

Затем переведите баланс в среднее положение, то есть распределите громкость на правый и левый динамик равномерно. При правильной фазировке, общая громкость существенно увеличится.

Если же фазировка неправильная, громкость увеличится несущественно, или вообще не увеличится, а низкие частоты пропадут почти полностью. В этом случае, требуется поменять местами плюс на минус, но ТОЛЬКО НА ОДНОМ ДИНАМИКЕ!

Ту же процедуру нужно повторить и на задних динамиках.

ПОДКЛЮЧЕНИЕ ПИТАНИЯ АВТОМАГНИТОЛЫ. В подавляющем большинстве современных автомагнитол, для подачи питания используются три провода, обычно чёрного, жёлтого и красного цвета.


Чёрный – минус аккумулятора.

Жёлтый – плюс аккумулятора, все силовые потребители энергии, питаются от этого провода. Поэтому, если по каким то причинам, жёлтый провод пришёл в негодность, не следует дотягивать оставшийся от него огрызок до первого попавшегося предохранителя или менять его на первый попавшийся проводочек от китайской зарядки для телефона.

Красный — плюс от замка зажигания.

Давайте сначала разберёмся с жёлтым и чёрным проводом. Самый распространённый способ подключения это чёрный провод под первый попавшийся болт на массу, а жёлтый от прикуривателя или от замка зажигания. Но это не правильный способ!

Наибольшую мощность и минимальных помех можно добиться только подключив эти два провода непосредственно к аккумулятору. Провода, как уже говорилось выше, нужно подобрать многожильные, медные, с сечением не менее 4-х кв. мм. На расстоянии 30 – 40 сантиметров, на плюсовом проводе (жёлтый) устанавливается дополнительный предохранитель на 10 – 20 А. в хорошей изоляции.

Красный провод, это тоже плюс, но подключать его следует к замку зажигания. А точнее в ту цепь, в которую подаётся напряжение при включении зажигания.

Некоторые автовладельцы, подключают красный провод вместе с жёлтым. Плюс такого подключения это то, что магнитола будет включаться в любом случае, не зависимо то того, включено зажигание или нет. Минус, это то, что магнитола всё время будет находится в режиме ожидания, то есть частично включена постоянно, даже если Вы её выключили кнопкой “POWER”. Само собой, такому событию Ваш аккумулятор не обрадуется. В этом случае, скорость разряда аккумулятора, зависит от конкретной автомагнитолы и к сожалению у нас нет данных о том, какая модель и как быстро посадит Ваш аккумулятор.

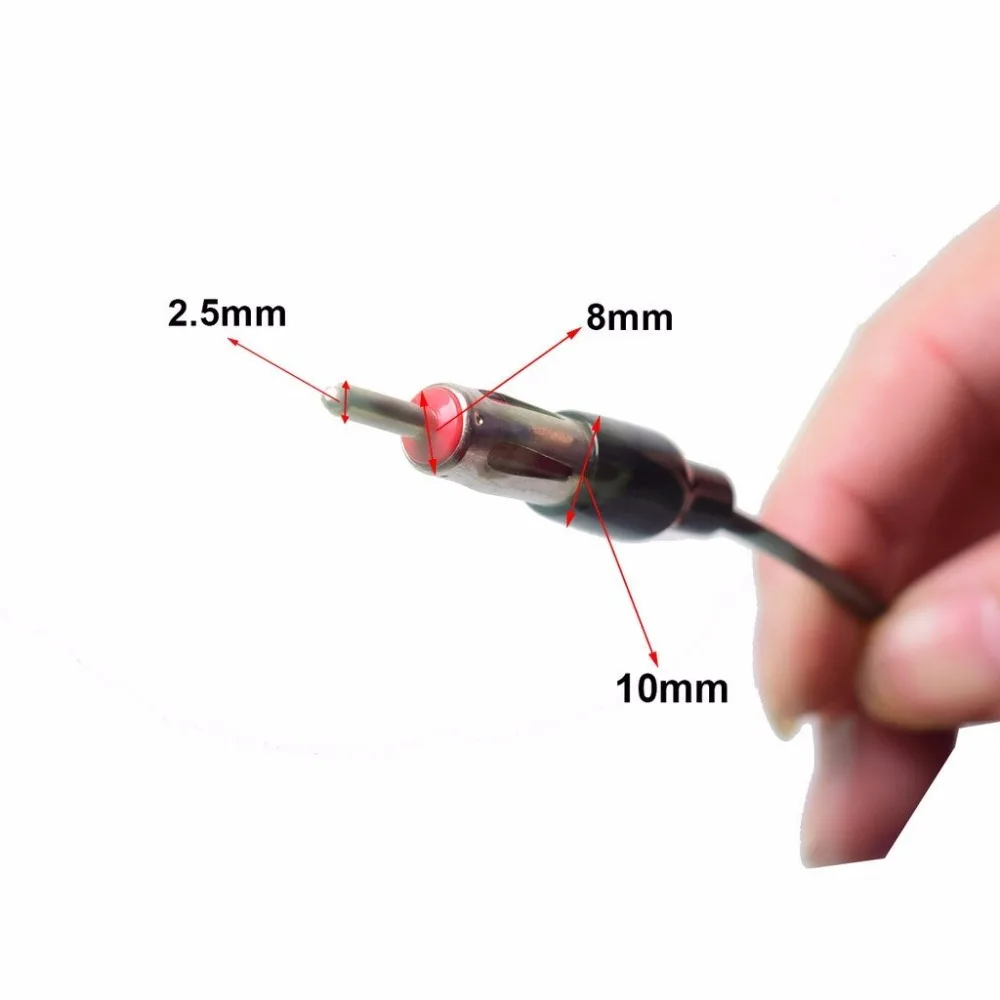

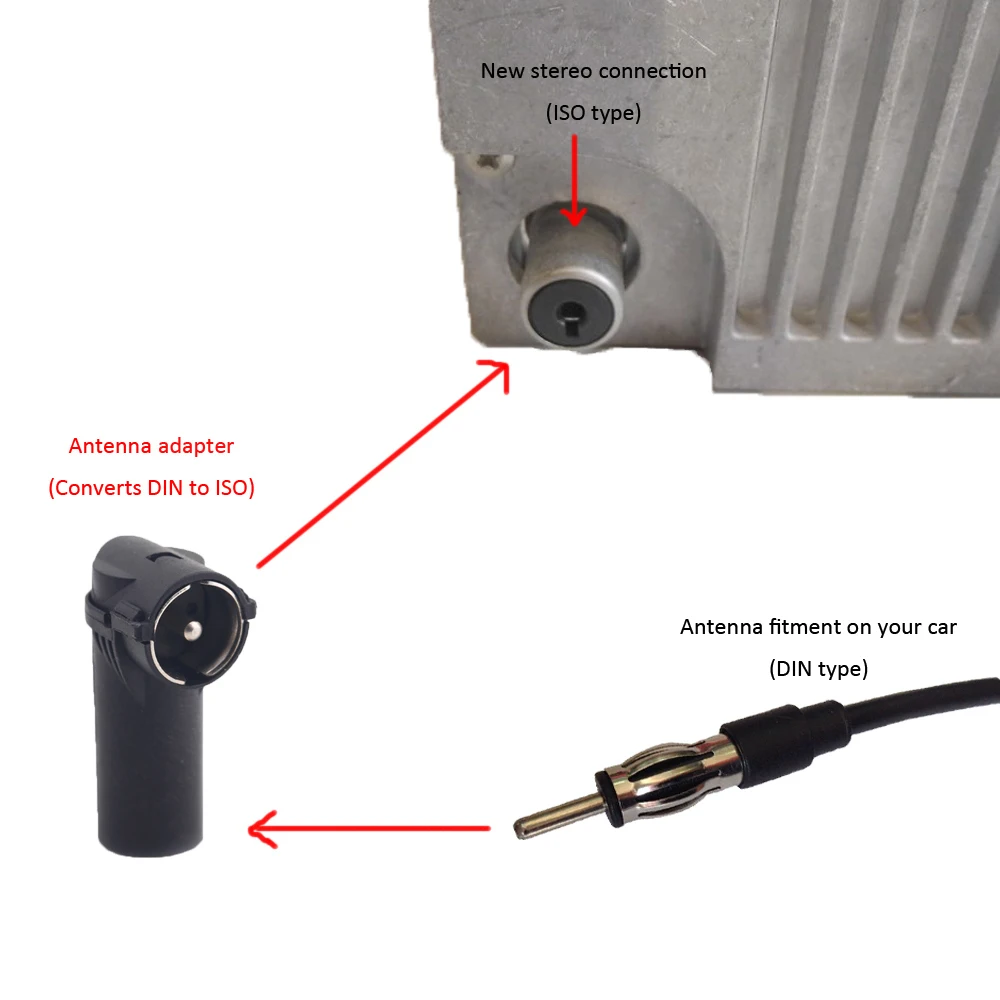

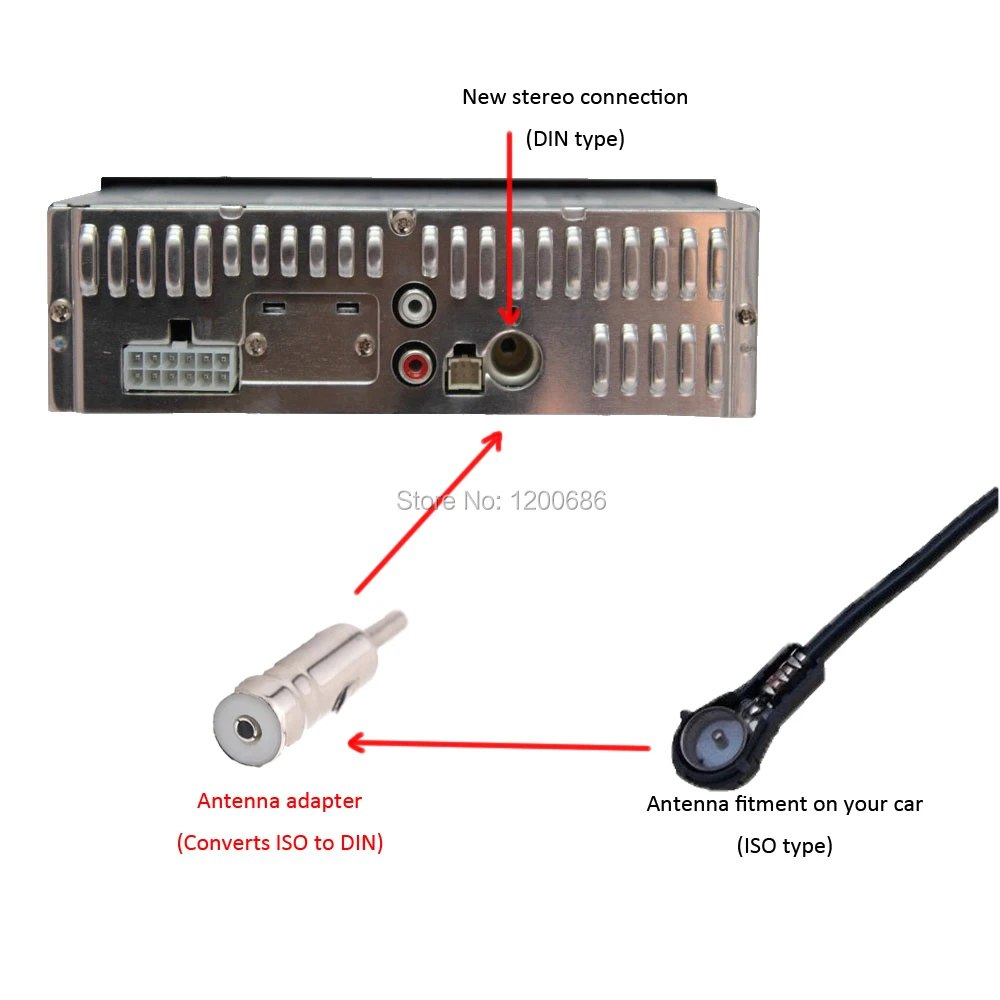

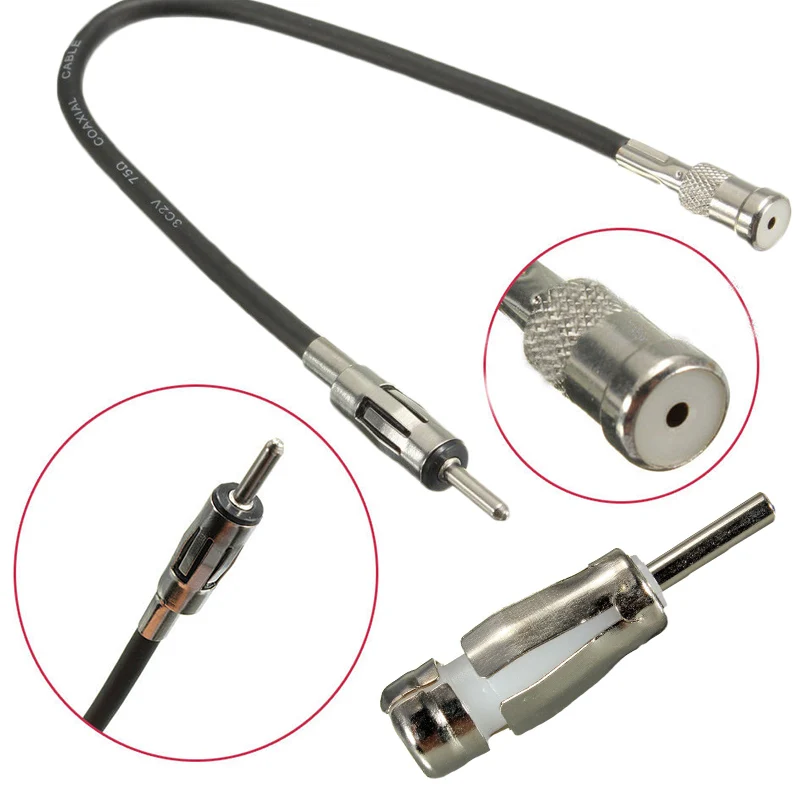

ПОДКЛЮЧЕНИЕ АНТЕННЫ. Антенна может быть активная или пассивная (просто антенна). Пассивная антенна подключается без каких либо затруднений, просто втыкаем штекер в соответствующее гнездо. С активной антенной дело обстоит немного сложнее, так как к ней требуется подвести питание. Практически во всех современных магнитолах, предусмотрен отдельный выход, это провод синий или синий с белой полосой который обозначается как ANT, AMP или REM.

Этих проводов может быть два. Предназначены они для включения приборов, которые нужны только во время работы магнитолы, в нашем случае этот прибор есть активная антенна.

Затронутая тема, это целая наука об автозвуке и данная статья не в коем разе не является исчерпывающим руководством в данной области. Более того, мы затронули далеко не все азы, без которых не обходится не один специалист по автоакустике. В данной статье, мы попытались дать тот минимум, который позволит правильно подключить магнитолу и громкоговорители, получив при этом вполне приемлемое качество звука.


На нём требуется установить предохранитель номиналом 10–20 А и хорошей изоляцией. Смонтируйте его в 40–50 см от клеммы аккумулятора. В некоторых случаях завод-изготовитель самостоятельно устанавливает предохранитель, что очень удобно для потребителей. Минусовой провод постарайтесь тоже найти как можно короче. Для удобства стоит использовать клеммы с маркировкой или различного цвета. При прокладывании проводов старайтесь выдержать как можно большее расстояние от других потребителей электроэнергии. Помните, провода не должны быть закрученными, с ними следует обращаться очень внимательно и аккуратно. Сначала их подсоединяют к динамикам, а затем к автомагнитоле. Стоит остерегаться прикосновений оголённого плюсового провода аккумулятора с чем бы то ни было ещё. Держите его изолированным до тех пор, пока вам не потребуется запитать магнитолу плюсом.

КАК ПОДКЛЮЧИТЬ ДИНАМИКИ Особого внимания требует процесс подключения динамиков к автомагнитоле. На протяжении всей установки аудиосистемы у вас под рукой должна находиться схема подключения магнитолы. На ней изображено правильное подключение динамиков, которое соответствует фазам. На клеммах динамиков находится маркировка, оповещающая о плюсе и минусе. С её помощью вы очень быстро и просто разберётесь, где минус, а где плюс. Чаще всего изготовители аудиосистем широкую клемму делают плюсовой, а узкую — минусовой. Иногда в старых автомобилях подобной маркировки нет, поэтому для определения полюсов воспользуйтесь обычной батарейкой. Для этого присоедините плюс и минус батарейки к клеммам динамика. Если диффузор двинулся наружу, значит, фазировка правильная, когда вошёл внутрь — неправильная. Яндекс.Директ Автомагнитолы все модели Тысячи предложений. Оптимальные цены. Заходи и сделай выгодную покупку! aport.ru Внимание, подключение к неправильным фазам приводит к 80% потере качества звучания. Сначала у вас выйдет из строя динамик, а затем и сама магнитола. К сожалению, это наиболее распространённая ошибка владельцев автомобилей, которые устанавливали аудиосистему самостоятельно. При этом звук от динамиков идёт, а мощности не хватает. Представим, что под рукой не оказалось свободной батарейки, как подключить автомагнитолу к динамикам правильно в этом случае? Очень просто включите магнитолу и выведете звук на один из динамиков, накрутите её на максимум. Далее, распределите его на обе колонки поровну. Если при этом мощность звука увеличилась, то вы все сделали правильно. Если этого не произошло, поменяйте на одном из динамиков полярность. Этот способ подходит для проверки как передних и задних, так и боковых динамиков. Важно: при подключении динамиков к магнитоле соблюдайте полярность и используйте изоляцию!


ВЫБОР ПРОВОДКИ Акустические провода автомагнитолы тоже маркируются. Их может быть две или четыре пары. Однотонный провод без чёрной полосы свидетельствует о плюсе, такой же самый провод только с чёрной полосой — о минусе. Первый коммутируется с широкой клеммой динамика, а второй — с узкой. Для пары боковых или фронтальных динамиков в акустике до 20 Вт минус может быть общим. В более мощных системах каждый канал имеет свой минус или плюс. Их нельзя менять местами и путать! Ни в коем случае не заземляйте динамик путём вывода его минуса на корпус машины. Это приведёт к искажению звука. Видео — Авто-акустика в машине: Магнитолы маленькой мощности с ручной радионастройкой могут включать в себя два или четыре цветных провода и ни одного парного с чёрной полоской. В этом случае минус всех динамиков соединяют с минусовым проводом магнитолы, который выводят на минус аккумулятора или на корпус авто. Помните, короткое замыкание грозит не только повредить аудиосистему, но и вызвать её возгорание, что гораздо хуже. Проводя установку магнитолы дома, стоит учитывать, что практически каждая акустическая система идёт в комплекте с соединительными проводами. Они не приспособлены для использования в автомобиле и необходимы лишь для проверки динамиков при покупке. Они характеризуются маленьким сечением 0,25–0,5 квадратных миллиметров и не смогут пропустить от магнитолы к динамикам мощность без потерь. Вы можете воспользоваться ими лишь в случае, если мощность вашего динамика 15–20 Вт, его диаметр составляет 10–13 см. Для основных динамиков большой мощности (40–100 Вт) используют специальные акустические провода с бескислородной медью. Они характеризуются сечением 1–4 квадратных миллиметров. На их прозрачной изоляции вы сможете увидеть стрелки, указывающие на верное направление от автомагнитолы к динамику.

ИЗОЛЯЦИЯ ОБЯЗАТЕЛЬНА Качественные провода обязательно имеют хороший изоляционный фон. Лучше всего, чтобы он был выполнен из силикона, так как он не будет лопаться на морозе. Кроме этого, следите, чтобы сечение проводов отвечало мощности аудиосистемы. Укладывайте провода вдали от проводов других потребителей. Не допускайте их закручиванию. По салону их прокладывают в закрытом виде. Важно, чтобы провода не перетирались. Ограничьте их доступность, не допускайте их контакта с ногами пассажиров или багажом. Из стойки двери протяните их через жёсткий кембрик. При этом петля должна двигаться в корпусе за стойкой двери. Главное, чтобы она не совершала движений между дверью и стойкой!


КАК РАСПОЛОЖИТЬ ДИНАМИКИ Очень важно при установке основных задних динамиков большой мощности правильно их разместить. К примеру, овальные динамики большой мощности стоит установить на задней полке так, чтобы короткая ось громкоговорителя была направлена по диагонали автомобиля, а именно задняя правая — на водителя, а задняя левая — на пассажира. Только после правильного размещения начинайте подключать акустику к магнитоле. Для хорошего звучания не закрывайте динамики коробками и ящиками. Им нужно пространство, причём достаточно много пространства. Твитеры или, как их ещё называют, «пищалки» расположите на стойках лобового стекла. Квадроэффект будет очень ярким, если они будут достаточно далеко находиться от низкочастотников. Звук от водительского твиттера направьте на пассажира и наоборот.

Как прозвонить проводку?

На самой процедуре прозвонки досконально останавливаться не буду, но подскажу один секрет, как с помощью просто батарейки разобраться с полярностью акустики, не отсоединяя штекеры непосредственно от нее. Для этого подключите провода, идущие от одного из динамиков, к батарейке. Если провода были определены верно, то вы услышите щёлочек передвижения диффузора одного из динамиков. Обратите внимание, в какую сторону он двигается при этом. Если он выдвигается наружу, то полярность подключения к батарейке правильная и, следовательно, провод, который был подключен к плюсу батарейки, будет является положительным и у акустики. Отметьте полярность и расположение динамика на проводах, приклеив стикеры хотя бы из того же бумажного малярного скотча. Такая маркировка в будущем, возможно, может пригодиться при следующей замене автомагнитолы. И еще один момент: батарейку необходимо присоединять не дольше, чем на секунду, в противном случае вы можете повредить динамик.



Подключение автомагнитолы с самостоятельной монтировкой проводов.

Все это был первый, самой простой способ того, как подключить автомагнитолу самому. Теперь же давайте поговорим о втором, более сложном, когда проводку для автомагнитолы необходимо монтировать заново либо она отсутствует вовсе.

Такой вариант крайне редкий для современного автомобиля, но он также возможен. И в такой ситуации вам необходимо будет приобрести комплект проводов. Для акустики конечно желательно приобретение специальных проводов для акустики. А для подачи питания от аккумуляторной батареи также должен быть хороший медный многожильный провод, сечением не менее 4 мм2. Длину проводов необходимо подбирать индивидуально, но учтите, длина должна быть максимально короткой, а провод при этом не должен идти внатяжку.
Схема подключения автомагнитолы.

Разобраться с разводкой от самой магнитолы, вам поможет инструкция либо маркировка на задней панели самой автомагнитолы.


Питание современной магнитолы осуществляется обычно через жёлтый силовой «плюс», который должен быть подключен к положительной клейме аккумулятора. Другим вариантом является ее подключение к соответствующему проводу внутри салона, имеющему постоянное подключение к аккумуляторной батарее и надлежащее сечение провода. Ни в коем случае не подключайте данный провод к проводу прикуривателя либо подобным ему.

С подключением провода «массы» (обычно монтируется проводом черного цвета) проблем возникнуть не должно, надежно закрепите данный провод винтом на кузове автомобиля.

Второй «плюс» (обычно красного цвета) подключается к замку зажигания, к проводу, на который подается напряжение во время включения зажигания либо в режиме «ACC». Такое подключение делает возможным включения автомагнитолы только во время включения зажигания. Некоторые автолюбители для того, чтобы возможность включения автомагнитолы была в любом положении замка зажигания, подключают данный провод совместно с силовым желтым, но такое подключение чревато тем, что возрастет нагрузка на аккумулятор во время стоянки автомобиля, так как автомагнитола будет постоянно находиться в дежурном режиме.

После того как вы разберетесь с проводами питания, приступайте к подводке проводов к динамикам. При этом обязательно учитываете полярность и их расположение. Ошибка в подключении полярности не приведёт к порче автомагнитолы, но значительно ухудшит общее звучание системы. О том, как разобраться с полярностью динамиков с помощью обычной батарейки, я описал выше.

Ну вот, если акустика и питание у вас подключены, можно заняться подключением антенны. Подключение пассивной антенны не требует особых навыков, просто подключите штекер в соответствующее гнездо. Немного сложнее будет подключение активной антенны, здесь помимо стандартного штекера нужно будет подвести от такой антенны дополнительный провод питания к соответствующему контакту автомагнитолы (обычно такой контакт обозначен как ANT, AMP или REM).


Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) — существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 — Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему — без музыки не останетесь.

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.


Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы — это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.


Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
— R = Динамик правый.
— L = Динамик левый.
— FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
— FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
— RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
— LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
— GND SP = Общий провод динамиков.

Разъём питания:
— B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).


Другие возможные контакты:

Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

· Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

· Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.

Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

· При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

Перед установкой опишу, какие условия должны быть. Желательно, делать все на улице в солнечную погоду. Температура должна быть не менее 18 градусов. Если температура ниже, то плохо будет сохнуть обезжиривающий раствор, которым протирают стекло да и клеящая способность элементов антенны будет ниже.
1) Вскрываем коробку и внимательно изучаем ее содержимое. В коробке должно быть:
сама антенна с длинным проводом
инструкция
круглая наклейка на стекло с логотипом Bosch
усы антенны, они должны быть запечатаны в пластиковом цилиндре и запаяны в целлофан
одноразовая салфетка для обезжиривания
одноразовый гель для герметизации соединения с массой (по виду напоминает обычный солидол). Упаковано в одноразовую упаковку, как салфетка.
Бумажка с полосками для ровного приклеивания усов антенны
Пять круглых клеящихся прозрачных элементов для крепления усиков антенны
Два шурупа, и пару скоб.
Если все это присутствует, то для установки антенны понадобится еще:
Маленькая шлицевая отвертка
Большая крестовая отвертка для откручивания солнцезащитного козырька
Ножницы
Пару безворсовых салфеток
Изолента
2) На коробке с обратной стороны есть шаблон. Безжалостно вырезаем треугольник по пунктирной линии и выдавливаем по перфорации прямоугольник и круг.
3) Очищаем стекло изнутри и снаружи. Используем безворсовые салфетки. После того, как стекло будет чистым, открываем одноразовую салфетку из комплекта и тщательно протираем место установки (обезжириваем). Салфетку не выкидываем, она еще пригодиться!
4) Пока обезжиривающая жидкость испаряется, берем вырезанный трафарет и вставляем в пазы (прямоугольник и круг) наклейку на стекло. Аккуратно удаляем защитный слой с наклейки и, после того как обезжиривающая жидкость испарится со стекла, приклеиваем наклейку на стекло. Углы шаблона должны касаться шелкографии, и нижняя сторона треугольника должна быть параллельна верхней границы стекла. Тщательно прижимаем наклейку к стеклу, при этом снаружи смотрим, чтобы воздушных пузырей было как можно меньше. Убираем шаблон, он нам больше не пригодится!
5) Распечатываем пакет, где хранятся усы антенны. Примеряем усы по месту и обрезаем, если не помещаются. У меня горизонтальный ус пришлось подрезать ножницами, зеркало мешало. Берем обезжиривающую салфетку и тщательно протираем места приклеивания усов. После этого к стеклу желательно не прикасаться. Далее берем ус, отклеиваем пару сантиметров защитной пленки с конца, где медное основание с отверстием, и надеваем этот ус на выступающий шпинек наклейки, которую приклеили к стеклу. Если наклейка наклеена правильно, то выступающий шпинек будет строго внизу! После того, как ус надет на шпинек, основание уса приклеиваем к стеклу, а сам ус натягиваем параллельно границе стекла. Потом потихоньку вытаскиваем защитный слой и пальцем прижимаем ус к стеклу. В инструкции написано, что нужно использовать твердый предмет, но в реальности твердым предметом можно порвать ус. Также указано, что нужно приклеивать полоски перпендикулярно к краю стекла, но при таком приклеивании усы обычно ложатся криво (проверенно неоднократно).
6) Берем клеющиеся круглые элементы, приклеиваем их у основания усов и в конце. Оставшийся кругляк клеим по желанию, я клеил посередине вертикального уса.
7) Далее нужно протащить провод под торпеду.
8) Прикручиваем саму антенну маленьким шурупом к круглой наклейке на стекле, используем маленькую шлицевую отвертку. Провод от антенны, чтобы он не тянул вниз, лучше приклеить изолентой в двух местах к стойке.
9) Прокладываем провод вдоль боковой стойки. Остатки провода вытягиваем вниз под торпеду.
10) Сам штекер и красный проводок подключаем к магнитоле. Последний подключается как правило на синий провод от магнитолы. Этот провод называется remote или автоматическая антенна. При включении магнитолы на этом проводе появляется плюс, поэтому активная антенна работает только при включенной магнитоле.

Ни одна автомобильная система звуковоспроизведения, в состав которой входит радиоприемник, не обходится без антенны. Существуют различные типы антенн (наружные и внутрисалонные, активные и пассивные).

Мы решили установить на автомобиль внутрисалонную активную антенну с креплением к ветровому стеклу. Антенна этого типа отличается легкостью монтажа, не требует технического обслуживания, не изнашивается и не создает аэродинамического сопротивления. К другим достоинствам такой антенны можно отнести то, что она не привлекает внимания автомобильных воров, так как снять ее с автомобиля непросто.

Правда, при всех положительных качествах следует отметить, что ее чувствительность изменяется в зависимости от ориентации автомобиля относительно передатчика радиостанции.
По способу установки такая антенна является одноразовой. На ее корпусе и полюсах («усах») находится липкая пленка, которая и обеспечивает крепление элементов антенны к ветровому стеклу. После снятия этих элементов повторно закрепить их на стекле уже не удастся.

Помимо самой антенны, в комплект входит подробная инструкция по установке, а также материалы, приспособления и шаблоны, облегчающие установку и позволяющие уменьшить затраты труда и времени.
Есть два варианта установки корпуса и «усов» антенны на ветровое стекло. В первом случае корпус антенны устанавливают посередине, в верхней части стекла (за зеркалом заднего вида), а оба полюса антенны наклеивают по обе стороны от зеркала вдоль верхней кромки стекла. Во втором случае корпус антенны устанавливают в правом верхнем углу ветрового стекла, а «усы» наклеивают вдоль верхней и боковой кромок стекла.

В книге описан второй вариант установки антенны.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Тщательно очищаем внутреннюю поверхность ветрового стекла от загрязнений…

…и обезжириваем ее салфеткой, пропитанной очищающим составом, а затем протираем сухой салфеткой.


Теперь поверхность стекла подготовлена для наклеивания пластины крепления корпуса и полюсов антенны.
Для наклеивания пластины используем входящий в комплект шаблон из плотной бумаги. Шаблон имеет прорези, которые допускают установку в него пластины только в одном положении.

Вводим штифт и защелки пластины в прорези шаблона.


Снимаем с гладкой стороны пластины защитную наклейку и прижимаем пластину вместе с шаблоном к стеклу так, чтобы два угла шаблона касались соответствующих сторон кромки стекла.


Снимаем с пластины шаблон.

Для того чтобы «усы» антенны были наклеены на стекло эквидистантно его краям, в установочный комплект антенны входит набор дистанционных шаблонов (отрезков липкой ленты белого цвета).

Шаблоны наклеиваем на стекло перпендикулярно его кромкам.


Полюс антенны представляет собой отрезок проволоки, с одной стороны которого припаяно контактное ушко. Проволока и контактное ушко расположены на прозрачной пластмассовой ленте с клеящим слоем. Клеящий слой закрыт защитной пленкой белого цвета, которую перед наклеиванием «уса» необходимо снять. После снятия пленки надеваем контактное ушко на штифт пластины крепления корпуса.

Аккуратно приклеиваем «ус» к стеклу вдоль краев дистанционных шаблонов (для наглядности защитная пленка не снята).


После наклейки «усов» антенны разглаживаем их специальным шпателем, входящим в состав комплекта.
Для прокладки проводов антенны необходимо снять правый солнцезащитный козырек.

Оттянув на себя обивку крыши, пропускаем шлейф заземления через отверстие в обивке и вытягиваем его наружу.


Снимаем облицовку передней стойки крыши.
Протягиваем за обивкой крыши провода и выводим их из-под обивки.
Устанавливаем корпус антенны на пластину крепления.
При установке штифт пластины крепления, на который надеты контактные ушки «усов» антенны, должен войти в отверстие в корпусе антенны. При правильном соединении корпуса с пластиной должны быть слышны характерные щелчки пластмассовых защелок.

Для фиксации корпуса антенны на пластине крепления вворачиваем винт.


Усилие затяжки не должно быть большим, иначе в пластмассовых деталях могут возникнуть трещины.

Пропускаем кабель антенны в зазор между рамой ветрового стекла и накладкой панели приборов.


Протягиваем кабель в вещевой ящик и пропускаем над пластмассовым кронштейном панели приборов.
После завершения прокладки кабеля добиваемся того, чтобы по всей его длине отсутствовали петли и провисания. Убеждаемся, что кабель не касается острых кромок кузова и не имеет чрезмерного натяжения.
Устанавливаем на место облицовку передней стойки крыши.
Стараясь не повредить проводники шлейфа заземления, делаем шилом в шлейфе отверстие и, разведя проводники, увеличиваем диаметр отверстия настолько,…

…чтобы сквозь него смог пройти саморез.


Вставляем саморез в кронштейн козырька и надеваем на стержень самореза шлейф заземления. Смазываем контактную часть шлейфа и саморез антикоррозионной смазкой, которая входит в установочный комплект антенны. Излишек длины шлейфа убираем под обивку крыши.
Устанавливаем солнцезащитный козырек на место и затягиваем саморезы.
Присоединяем кабель антенны к магнитоле. Провод электропитания усилителя антенны (красный) соединяем с проводом магнитолы для подачи питания на привод автоматической выдвижной антенны. В этом случае питание на усилитель будет подаваться только при включенной магнитоле.


Как проверить антенну автомобильного радиоприемника

Рэй Хилл; Авторское право (c) 1980 и

18 января 1980 г.

Предположим, что ваше автомобильное радио издает в основном помехи, или играет только иногда, или вообще перестало работать. Перед тем, как сдать машину или отнести радио в магазин на ремонт (и то, и другое дорого), попробуйте проверить антенну с помощью омметра.

А что?

Омметр, удобный и недорогой прибор, который можно использовать для проверки многих других электрических компонентов и проводов помимо антенны.По сути, он измеряет сопротивление протеканию тока в электрической цепи. Слишком большое сопротивление в цепи препятствует адекватному протеканию тока; слишком мало и слишком много тока течет.

Омметр имеет собственный блок питания, небольшую низковольтную батарею. При подключении к проводу или электрическому компоненту он посылает это небольшое известное напряжение через тестируемый элемент и показывает сопротивление этому току в омах. Его никогда не следует использовать в цепи под напряжением, в которой протекает ток, потому что это может привести к ложным показаниям или повреждению счетчика.

Когда вы покупаете омметр, выберите тот, у которого есть как минимум три диапазона или шкалы, например, X1, X100 и X1000, которые вы выбираете, поворачивая ручку. Если бы вы использовали шкалу X1, вы бы умножили показания счетчика на 1; если масштаб X100, вы должны умножить показание на 100, и то же самое с масштабом X1000. Другими словами, значение 10 означает 10 Ом, если ручка установлена ​​на шкале X1, и 1000 Ом, если вы используете шкалу X100, и 10 000 Ом, если вы используете шкалу X1000.

Используйте шкалу, подходящую для тестируемого элемента.Например, если вы тестируете провод свечи зажигания, сопротивление которого должно составлять 30 000 Ом, вы должны использовать шкалу X1000; но X1 был бы более подходящим, скажем, для балластного резистора, который должен иметь сопротивление 5 Ом.

При каждом использовании омметра перед началом измерения включите питание и соедините вместе два провода измерителя. Стрелка на лице должна показывать ноль. Если это не так, отрегулируйте ручку калибратора до тех пор, пока это не произойдет; и если вы не можете получить нулевое значение, проверьте аккумулятор.

Теперь антенна. Отсоедините антенный кабель от магнитолы. ТЕСТ 1. Подсоедините один провод от мультиметра к наконечнику антенны, а другой — к штырьку радиоприемника — кусочку на конце антенного кабеля, который входит в радиоприемник. Показания должны быть низкими, обычно ниже 5 Ом; это означает хорошее электрическое соединение между концом антенны и штырьком радио. ТЕСТ 2. Подсоедините один метровый провод к кабелю, а другой к основанию антенны. Показание ниже 5 Ом указывает на хорошее заземление.ТЕСТ 3. Подсоедините один провод к концу кабеля, а другой к штырю радио. Измеритель должен показывать бесконечное сопротивление — стрелка будет перемещаться так далеко, как только сможет, и остановится возле символа, похожего на перевернутую на бок цифру 8 — знак бесконечности. Это указывает на отсутствие электрического соединения между контактом радиоприемника и землей.

При выполнении этих проверок покачивайте антенну. Показания не должны меняться при покачивании антенны.

Если вы проведете эти тесты и полученные показания не будут соответствовать приведенным здесь показаниям, антенна неисправна, и ее следует заменить.Если, с другой стороны, все в порядке, антенна исправна; тогда вы можете начать думать о том, чтобы отнести радио в магазин или просто продать машину.

Гоночные коммуникации: как правильно установить антенну

Джефф Секстон

27 февраля 2020 г.



Правильная установка антенны определяет дальность действия и четкость двусторонней радиосвязи.Плохой коаксиальный кабель или неправильно установленная антенна могут ограничить дальность двусторонней радиосвязи от миль до футов.



Местонахождение:

Правильное расположение антенны обеспечивает охват всего диапазона вашей системы связи.

При выборе местоположения:

  • Антенны лучше всего излучают в центре крыши транспортного средства, поскольку металлическая крыша транспортного средства выступает в качестве наилучшего заземляющего слоя (для неметаллических крыш плоскость заземления добавляется внутри автомобиля непосредственно под крыша)
  • Автомобили без крыши можно установить на панели задней части кузова, чтобы не мешать открытию и закрытию багажника (см. рис. B)
  • Рассмотрите маршрут проводки для наилучшего положения крепления антенны (см. рис. A, C, антенна установлена ​​в центре крыши перед задним стеклом, чтобы проводка проходила по дуге безопасности, встроенной в автомобиль)





Прокладка кабеля:

Правильная прокладка кабелей является ключом к бесшумной работе системы и обеспечению правильной работы вашей системы связи.

При прокладке вашего коаксиального кабеля:

  • Не сворачивайте лишний провод
  • Проложите коаксиальный кабель как можно короче
  • Если у вас есть небольшой излишек, проложите его под сиденьем или вдоль дуги безопасности, чтобы предотвратить скручивание лишнего троса
  • Не прокладывать вблизи источников тепла
  • Не прокладывайте вблизи систем зажигания
  • Не прокладывайте коаксиальный кабель радиосвязи и кабели интерком-шлема в одном жгуте проводов
  • Избегайте защемления
  • Соблюдайте осторожность, чтобы не перетянуть стяжки





Собственное заземление:

Неправильно заземленные антенны могут излучать снаружи коаксиального кабеля и вносить радиочастотное излучение в другие компоненты автомобиля или создавать радиопомехи.

При монтаже:

  • Убедитесь, что латунные зубцы крепления антенны прижаты друг к другу на плоской поверхности либо с голой металлической крышей, либо с заземляющей пластиной, предназначенной для использования в качестве заземления
  • Убедитесь, что верхнее латунное крепление антенны плотно затянуто снаружи автомобиля





Приобретайте гоночную коммуникацию на сайте WindingRoadRacing.com.

Источники:

XM Установка автомобиля — Магазин SiriusXM

Этот раздел «Установка автомобиля» поможет вам достичь наилучшей производительности в автомобиле с помощью радиостанции XM Dock & Play, SkyDock, Snap или Portable.Выберите раздел «Установка антенны», чтобы просмотреть пошаговые инструкции по правильной установке антенны с магнитным креплением для вашего конкретного типа автомобиля. Выберите раздел «Оптимизация параметров звука», чтобы узнать, как добиться наилучшего качества звука от XM Radio в автомобиле. SiriusXM FM Channel Finder может помочь вам найти наиболее подходящую FM-частоту для прослушивания XM-радио.

Установка стандартной антенны XM или антенны XM SkyDock с магнитным креплением

Правильная установка антенны с магнитным креплением XM Radio важна для обеспечения наилучшей работы XM Radio.Большинство проблем с приемом спутникового радио связано с неправильно установленной антенной. Неправильная установка антенны может привести к тому, что антенна не будет принимать постоянный сигнал XM, что может привести к тому, что ваше XM Radio будет отображать такие сообщения, как: «Прием сигнала» или «Нет сигнала».

Установка антенны с магнитным креплением на автомобиль включает два основных этапа:

  1. Правильная установка антенны в правильном месте.
  2. Прокладка антенного кабеля от антенны к XM Radio.

Следующие указания и советы по установке антенны помогут вам правильно установить антенну с магнитным креплением, чтобы получить оптимальное качество прослушивания XM Radio. Щелкните конкретный тип транспортного средства, которое у вас есть:

Седан и купе | Кабриолеты | внедорожники | Пикапы

Оптимизировать параметры звука

Чтобы слушать радио XM (например, Dock & Play, SkyDock и т. д.) в вашем автомобиле, вам необходимо подключить его звук к аудиосистеме вашего автомобиля.Существует два основных способа подключения звука вашего радио XM к аудиосистеме вашего автомобиля.

Выберите тип вашего подключения:

Подключение FM-радио: С POWER Connect вы можете слушать через FM-радио вашего автомобиля

Прямое аудиоподключение: подключение и прослушивание через стереосистему вашего автомобиля



Поиск FM-каналов SiriusXM

Перейдите на сайт www.siriusxm.com/fmchannel, чтобы найти частоты FM, наиболее подходящие для использования спутникового XM-радио.

Найдите дилера для установки

Узнайте, как проехать, сохраните часы работы и контактную информацию профессиональных специалистов по установке автомобилей рядом с вами. Найдите дилера для установки.

Скрытые антенны — винтажный автомобильный радиоприемник

Практически все понимают назначение автомобильных антенн и есть бесконечные вариации. Излишне говорить, что современные технологии сделало незаметным то, что старое должно приспосабливаться к новому.То Затем возникает проблема, как иметь антенны, которые могут принимать радио сигналы, которые намного превосходят сигналы прошлого, но не отнимают от этой классической внешности? Ответ прост; ты скрываешь это. Скрытый антенна — это последнее увлечение, которое соединяет старые технологии с современными возможности. Custom Autosound Hideaway Antenna — отличный вариант именно для этого.

Печатная принимающая проволочная рамка, например, монтируется в зазор в верхней части автомобиля и оценивается для сбора телевещательного сигнала от 88-108 МГц.Это результат реконструкции автомобиля, противопоставляется и оценивается дизайном. Общее исполнение приемный аппарат дополнительно противопоставляется основным видам транспортные средства, принимающие провода, монополь на крыше и радиоприемник на стеклянной основе провод. В техническом плане. большое нормальное увеличение приема аппараты превосходит все — 3 дБи для вертикальной поляризации и — 10 дБи для уровня, в то время как неудача возврата информации была для большая часть превосходит что-либо — 2 дБ перед согласующими сегментами в тюнерах и практически идентичны проводам штатных автомагнитол.Приемные провода в зазоре на крыше предлагают возможность установки в месте радиопровода на авто.

Итак, где купить идеальную антенну? Вы можете быть удивлены узнайте, что крупные продавцы электроники, такие как Best Buy, продают спрятанные автомобили антенны, как у Metra – Антенны для избранных Volkswagen и BMW, Chrysler, Honda, и этот список можно продолжить. На всякий случай что вы являетесь владельцем Мустанга, который надеется отремонтировать или заменить первая радиоантенна в вашем великом мустанге, потом есть дилеры например, пользовательские автозвуки, которые будут иметь именно то, что вы ищете за.В дополнение к этому большинство поставщиков имеют бесконечный запас радиоаппаратуры и украшений Кена Харрисона. Кен Харрисон — Мустанг пионер отрасли в создании безелей для радиоприемников с безупречным внешним видом, включает в себя и каркасы динамиков, а также полноценный радиоприемник сборки со скрытыми антеннами, чтобы вывести большую часть силы и инновационные усовершенствования ультрасовременного радио в вашем образцовом Мустанг.

Все еще не уверены? Попробуйте проверить опубликованные мнения покупатели.Здесь вы получите отзывы из первых рук. Ниже приведены несколько скрытые антенны отзывы покупателей.

5.0 из 5 звезд

Хороший предмет

Я приобрел его для своего Камаро 1985 года. Я установил его под приборной панелью вперед. я пробовал вообще на над приборной панелью и под приборной панелью, и это сработало именно так, же либо поставить. Приборная панель на этом автомобиле сделана из уретана или подобного, так что нет никакого металлического покрытия это. Заметно лучше работает с увеличенный провод подключен к.Я подключил этот провод к моему «энергетическому приемный провод» провод на радио, чтобы усилитель не работал, когда радио выключено. Сбор в любом случае был того же класса, что и запас. приемный аппарат. Предметом крайне доволен.
4,0 из 5 звезд

Скрытая антенна

Я купил этот товар с целью, чтобы я мог исключить прием аппарат от моего 1500 goldwing. Он отлично работает, но имеет несколько меньше сбора, чем стандартный аппарат для приема салфеток, который идет вперед золотые крылья.Я чувствовал, что это была достойная покупка по цене и исполнение разумное. Я бы не купил его, если бы вы Поиск помог производительности на складе.
5,0 из 5 звезд

Идеально подходит для газонокосилок

У меня есть 3 газонокосилки, на которые я поставил автомагнитолы. Радиопровод подключается к стандартной информации. Провод припаян к КРАСНОМУ проводу 12 вольт подсказывая стерео. Так как я эффективно включил стерео (вкл. и выкл.). Старайтесь не использовать желтый провод мемери для пресетов, так как он вообще динамично.Отлично работает на моем ранчо, где нет места. Точно так же нет длинная приемная проволока, чтобы попасть на ветки деревьев.

Tune Trapper представляет собой сплошную полуволновую спиральную антенну из медного провода. без контура заземления для идеальной скрытой автомобильной антенны. Это использует экранированный кабель с медной сеткой 95% для виртуального избавления от электромагнитных помех шум. Каждый приемный провод настраивается вручную с использованием FM-диапазона 88-108. мГц. Trapper также работает с AM и High Definition. это построенный, чтобы быть скрытым.Устанавливайте в любом месте, в любом положении, из стали или стекловолокно. Эта скрытая автоматическая антенна не требует заземления и работает хорошо в плавсредствах, RV, дорожных барах и даже грузовиках для гольфа, где скелет земли может быть трудно получить.

Tune Trapper значительно увеличивает сбор FM для любой структуры который признает, что внешний приемный провод включает и может быть закрыт внизу, сверху или на полу за каркасом. Каждое радио провод проверяется перед связыванием, и мы обещаем, что он будет работать.Ловец приемный провод предназначался для скрытия и монтажа в любом месте: событие, багажник, под приборной панелью, лоток заднего стекла, потолочная консоль и т. д.

TT без контура заземления прекрасно работает на всех автомобилях особенно автомобили из стеклопластика, водные транспортные средства, Rv — место приличное земляной плоскости не существует. В стали допустим только базовый запас в 3/4 дюйма. обязательный. Большинство вертикальных штыревых приемных проводов имеют заземление 1/4 волны. самолет. Ловец представляет собой целый 1/2-волновой диполь, скрученный медный провод и не требует заземления или питания.Каждый ТТ настраивается вручную FM-реверберация с необычными инструментами протестирована перед комплектацией. Это первоклассное звено из 95% меди с защитой от скручивания для утилизации Помехи электромагнитных помех от дворников, мотора, вентилятора и т. д. Motorola end to напрямую подключиться к радио. Обрабатывает АМ-FM. 24 дюйма в длину, 1/2 дюйма расстояние поперек с креплением для фокусировки, включая двойную боковую ленту 3M. Может быть закреплены стяжками. Все ассоциации связаны с надежностью/исполнением. Единственный в своем роде, адаптируемый и фиксированный корпус является климатически герметичным и прочным.Можно покрасить в душ краской под цвет интерьера.

Радиопровод ANT-B33 может быть использован для замены производственных устройство приема растений на большинстве автомобилей, грузовиков, внедорожников, мотоциклов, Дома на колесах, лодки и т. д. Этот приемный провод легко монтируется на стекло или под главное событие во многих транспортных средствах и только 13,5 ползает длинная. Включает стандартную вилку приемного устройства DIN (подходит для большинства радиоприемники) и силовой провод +12 В длиной 6 футов.В выключенном состоянии шанс, что потребуется более продолжительный пробег, купите приемный провод ссылка на увеличение.

Если вам требуется замена радиоприемника проводным/авиационным, то У Woody’s есть то, что вам нужно. В наличии более 12 уникальных сортов и стили автоматического радиоприемного устройства, включая как ручное, так и принудительное единицы.

Чтобы получить подходящее снаряжение, вы должны знать расстояние через отверстие в бампере и если есть место доступны под бампером, если вы хотите ввести заподлицо/исчезающий радиопровод.Радиопровод Хиршмана торговцы передают приемные устройства для PORSCHE, VW, Mercedes, Triumph, MG, Jaguar и множество великих американских автомобилей, возможности маскировки

Провода автомагнитолы будут работать соответственно любому обычному приемному устройству.

Радиоволны — это своего рода притягательная жизненная сила, создаваемая передатчик и приемное устройство передачи. Приемный провод на вашем автомобиле разработан, чтобы выбрать привлекательную жизненную силу радио волны и отправить его в радиоколлектор автомобиля, который разделяет и усиливает радиоволны, которые вам нужно слушать.

Приемное устройство берет прямой ориентир. Вход радиоволн через стойку приемной аппаратуры вызывает минутные электрические заряды. В зависимости от длины и различных тонкие элементы плана приемной аппаратуры, специфические радио длины волн улавливаются легче, чем другие. Схема Радиоприемный провод автомобиля учитывает различные частоты AM и группы FM, чтобы дать большой сбор либо.

Это жизненно важно для электрических движущих сил, создаваемых приемный аппарат добраться до автомагнитолы с минимальными потерями знак, как можно было ожидать в данных обстоятельствах. Авто радио провода достичь этого за счет использования линии передачи. В настоящее время это может быть достигнуто с помощью любого средства обмена, способного променять бессильные знаки хотя бы на несчастье и расширение электрический импеданс.

Однако стандартные автомобильные радиоприемники не предназначены для работы с некоторыми другими специфическими телепередачами, особенно спутниковым радио передачи, например, XM или SIRIUS.Вам потребуется конкретный приемные устройства для тех администраций, которые могут быть размещены вне простой вид. Время от времени ясно, что вам нужен еще один приемный провод. За экземпляр, если он оторвался. В разное время это труднее понять, требуется ли вам еще одна радиолиния или столб. В случае, если вы испытываете трудности с приемом радио станции безошибочно, сначала убедитесь, что разъемы приемных проводов плотно, так как это регулярно проблема.Когда вы выбираете приемное устройство связи и полюса, вы должны найти замену который будет работать для ваших требований.

Вы можете просмотреть несколько измененных типов, включая спутниковый прием аппараты, внутренние приемные провода, штыревые радиопровода и выдвижные антенны. Если вы берете свой автомобиль через автомойку, и у вас есть приемного устройства, необходимо убедиться, что стирка не повредит его. На Если у вас есть выдвижной радиопровод, убедитесь, что вы отозвать его, прежде чем вы испытаете.Часть выдвижной радиостанции провода запрограммированы, а остальные нужно будет вывести вручную.

В то время как многие транспортные средства могут использовать любой радиопровод, есть несколько автомобилей, которые будут работать только с определенными сортами и марками приемной проволоки. Прежде чем совершить покупку, убедитесь, что она будет Работа. Радиопроводные связи и столбы являются обязательными частями транспортного средства. которые регулярно игнорируются, пока не возникнет проблема. Основная проблема некоторым придется справляться с помехами и помехами в AM-радио.Ты сможешь проанализируйте ваши проблемы со сбором стереосистемы, как это происходит после:

Нужно заменить этот оборванный радиопровод? Почему бы не заняться интерьером автомобильная антенна? Существует еще одно жизнеспособное решение для делиммы добавление этой антенны без задачи установки снаружи машина. Автомобильная антенна на лобовом стекле, например, является жизнеспособной заменой для внешнего блока. Этот радиопровод, крепящийся к окну, предлагает полезную ответ на приведение свежего, без статического сбора AM/FM на широкую Ассортимент автомобилей.Это стало любимой вещью для многих коллекционеры.

В случае возникновения радиопомех в салоне автомобиля электрическая структура из-за ее скрытого расположения, вы должны иметь свой рассмотрены электрические ассоциации, особенно основания, и вы можете нужно ввести шумовой канал на вашем радио. В настоящее время в г. случае, если вы не слышали шума с приемной аппаратуры отсоединен от вашего автомобиля, снова подключите его и перейдите к следующему аналитический шаг: снова запустите двигатель и рискните ускорить агент еще раз.

Многие люди уничтожили радиопомехи, проведя полную настройку автомобиля.

Шум такого рода может быть уменьшен или устранен путем установка капота на брандмауэр с помощью адаптируемой медной ленты. Если у вас нет значительного опыта работы с автомобилями и радио, пожалуйста, оставьте эту работу специалистам. Вы должны также убедитесь, что питающая линия принимающего провода заземлена. соответственно как на радио, так и там, где соприкасается монтажная секция тело.Еще один источник мыслимой радиопомехи — ваш топливный насос. Если не трудно, зайдите на сайт производителя. для данных о шуме радио бензонасоса, связанном с вашей антенной — особенно некоторые данные от Форда.

Если у вас есть своя история про захват радиоантенны проблемы с шумом, обязательно поделитесь своими решениями с другими сборщиками. Большинство коллекционеров автомобилей, как правило, помогают друг другу, и вся информация помогает. Некоторые журналы даже посчитают вас информацией для включение в качестве статьи.Если вы управляете собирая проблемы с препятствиями на вашем автомобильном радио, посетите свои классические автомобили дилерам о возможных решениях и о том, что можно и чего нельзя делать со скрытыми антенны.

Проблемы со слабым сигналом

Следующая проблема, о которой мы поговорим, это плохой или бессильный AM встреча. На случай, если вы испытаете пагубные последствия бедных сбор и иметь удобное радио с гораздо предпочтительным сбором по радио вашего автомобиля, проблема, скорее всего, в приеме аппарат.Автомобили исключительно беспомощны к вибрации, эрозии и различные компоненты, которые планируют унизить собрание AM. В выключенном состоянии шанс, что у вас более старая модель авто или вы живете в регионе где условия вызывают значительную степень ржавчины или износа, ваш плохой сбор AM может начаться у основания радиопровода или внутри бампер.

Если есть возможность, отвинтите приемное устройство и ищите ржавчину или расход там, где радиопровод присоединяется к вашему авто.Вытягивание приемного провода и проверка контакта с бампером часто обнаруживает использованные детали, которые могут помешать работе вашего радио встреча. Вы можете обнаружить, что вам нужно либо заменить радио провода (в случае его эрозии или ржавчины) или перейдите на полный Замена автомобильной антенны. Обязательно проверьте разъем коаксиальной линии. на приемной проволочной базе, чтобы проверить, есть ли лишние потребление в точке контакта также.

Некоторые доступные автомобили не имеют внешнего радиоприемника типа «хлыст». провода, а точнее, их приемные провода встроены в стекло.Эти приемные устройства обычно не работают должным образом для AM. радио. Мы предлагаем ввести (или заплатить эксперту за внедрение) Полную Замена автомобильной антенны на бампере вашего автомобиля и разделение радиопровод в стекле. Полная замена радиопроводов может по существу быть подключен к переднему бамперу большинства автомобилей, грузовиков и микроавтобусы.

Если говорить об основных функциях автомобильных антенн, быть на месте, возможность сделать эту функцию скрытой заставит немного творческий подход.Поскольку современные технологии меняются каждый день, старые вынуждены чтобы быть в курсе новинок. Скрытые антенны — последний ответ на упорный коллекционер классических автомобилей.

Эта запись была размещена в Автомобильная антенна июля 22, 2016 автором brad.

Расположение разъема антенны FM-радио?

Привет, Пэт, я собираюсь вставить одну из этих маленьких штуковин-мультиплексоров в линию антенны AM/FM, которая позволит вам использовать обычную антенну AM/FM Radio для антенны CB-радио, не оказывая при этом существенного влияния на прием широковещательного радио.Небольшой антенный мультиплексор похож на тот, что внизу этой страницы: Антенные соединители для AM/FM/CB-радиостанций и сканеров (предупреждение: см. редактирование внизу этого поста) антенна для CB, но устройство оснащено небольшим антенным тюнером, помогающим настроить обратные потери в диапазоне CB до приемлемого уровня.

Я мог бы установить большой хлыст на заднюю часть своей машины или установить мобильное любительское радио и т. д., но меня это не интересует. Я просто ищу достаточно сигнала CB, чтобы услышать, как дальнобойщики говорят о том, где произошла авария, когда движение заблокировано на мили передо мной.Нет худшей пытки, чем застрять в пробке на мили и мили без выхода, задаваясь вопросом, как далеко впереди авария и когда дорога откроется…

Я знаю, что могу разорвать приборную панель и проследить за антенной провод от задней панели AM/FM-радио до ближайшего разъема. Что я пытаюсь сделать, так это оценить объем работы и понять, смогу ли я выполнить ее за час или на это у меня уйдет весь день. Разъем антенны встроен в корпус AM/FM-радио? Антенный провод длиной 6 дюймов торчит из задней части AM/FM-радио с разъемом на нем? Провод от AM/FM-антенны идет от крыши автомобиля до AM/FM-радио только с одним разъемом? между… если да, то где именно находится этот разъем? Поскольку вы были там, можете ли вы описать, что вы видели? У меня есть руководство по эксплуатации, поэтому я знаю, куда идут провода. Но в сервис мануале не указано расположение разъемов антенного провода.

Я не ожидал, что в линейке будут качественные ВЧ разъемы. Стандартный разъем антенны радио AM/FM от el-cheapo называется разъемом типа «Motorola»? Я никогда не знал его названия. Я почти уверен, что провод антенны AM / FM должен быть коаксиальным — по крайней мере, все, что я когда-либо видел.

В любом случае, любая описательная информация, которую вы можете мне предоставить, будет очень признательна.

РЕДАКТИРОВАТЬ:
ВНИМАНИЕ — НЕ ИСПОЛЬЗУЙТЕ АНТЕННУ PRIUS В КАЧЕСТВЕ CB АНТЕННЫ С ИСПОЛЬЗОВАНИЕМ ОПИСАННОГО ВЫШЕ СОЕДИНЕНИЯ!!!
К сожалению, между магнитолой и основанием антенны prius находится встроенный антенный усилитель. Антенный усилитель расположен в обшивке потолка над задним сиденьем со стороны пассажира. Передача через этот усилитель (а) не будет работать, и (б) вероятно, испортит его, поэтому (в) вам придется заменить его, и (г) это будет настоящей болью для хорошего человека, чтобы он изменился.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
