Диагностика авто через ноутбук своими руками: обзор

Профи обычно советуют для новичков диагностический сканер стандартного исполнения «Smart Scan Tool», т. к. с другими вариантами могут быть всяческие проблемы – от модельной несовместимости до возможности серьезного расстройства электронной системы машины.

Привет всем посетителям моего автоблога!

Сегодня я познакомлю вас с такой замечательной и сверхполезной вещью, как диагностика авто через ноутбук своими руками.

Ведь для немалой части автомобилистов услуги СТО, включая компьютерную диагностику, являются недешевым сервисом, бьющим по карману. И тут владение навыками самостоятельной диагностики авто, даже самого поверхностного уровня, позволяет существенно сэкономить свои затраты.

Более того, с набором опыта, даже обычному автолюбителю вполне по силам освоить профессиональные уровни диагностики и, при желании, даже неплохо зарабатывать на этом.

Чтобы начать, наиболее оптимально будет освоить автодиагностику посредством обычного ноутбука и какого-либо простого, недорогого, но надежного, и, главное, универсального сканера.
В этом обзоре я предлагаю вам базовые понятия для начальной ориентации в данной области автодела.

Компьютерная диагностика

Немного истории

Компьютерная диагностика автомобилей имеет уже вполне солидную историю, превышающую 35-и летний период: в 1980 г. «Дженерал Моторс» на коммерческой основе внедрила в технологию производства диагностический интерфейс ALDL для отслеживания состояния всех систем автомобиля, а также протокол ECM, применявшийся для диагност-тестов управляющих модулей двигательного агрегата.

В начале 90-х в Соединенных Штатах был создан универсальный диагностический протокол для автотранспорта, использующийся по сей день: OBD (On Board Diagnostic – диагностика бортового оборудования), и с 1996 г. его усовершенствованная версия OBD-2 стала технологически обязательной для машин США и Канады.

С 2000 г. европейский вариант этого протокола (EOBD), Директивой ЕС (98/69) был внедрен в производимые и продающиеся авто Евросоюза на обязательной основе для бензинового транспорта, а с 2004 г. для дизельного.

Собственную версию протокола (JOBD) в 2003 г. для всех своих машин внедрила и Япония.

То есть, сейчас, обобщенно говоря, подавляющая часть даже очень возрастных авто (до 20-и лет) адаптированы к системе компьютерной диагностики. А по указанным историческим вехам вы можете предполагать наличие или отсутствие данной адаптации в той или иной конкретной машине.

Электронный блок управления

Современный автотранспорт оснащается электронным мозгом, который объединяет диагностические датчики и модули управления всех систем и подсистем машины, посредством которых можно отслеживать текущее состояние, делать прогнозы работоспособности, регулировать различные технические параметры и устранять некоторые неполадки.

Называется такой центр ЭБУ (электронный блок управления) и для техмониторинга или внесения каких-либо изменений и исправлений в автосистему к нему подключается внешний диагностический интерфейс.

Что он из себя представляет?

Обычно это связка из специального контроллера (спецификатора протокола OBD-2), какого-либо процессора для обработки данных, специального софта и средств соединения всего этого. Сейчас я объясню вам более русским языком что тут к чему, представив общую принципиальную схему:

  • ЭБУ машины обязательно имеет внешний выход-разъем, к которому подсоединяется ключевой для подобной диагностики элемент – OBD-адаптер (сканер), который преобразует и унифицирует поток данных от контроллера ЭБУ для того, чтобы их могли считывать внешние подключаемые устройства.
  • В качестве процессора обработки данных могут выступать различные диагностические устройства как специального, так и общего назначения: профессиональные сканеры-диагносты, смартфоны, планшеты, ноутбуки и десктопы. Под платформы данных устройств (iOS, Android или Windows) имеются соответствующие диагностические программы.
  • В качестве средств соединения может быть использован обычный компьютерный дата-кабель (с различными переходниками, при необходимости) или беспроводные Wi-Fi и Bluetooth протоколы.

Эта информация дала вам самое общее представление о принципах компьютерной диагностики. Теперь можно разобраться в ней более детально.

Возможности диагностики

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их.

Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

  • Проверка качества проведенного техобслуживания;
  • Более точное планирование автосервисных работ и экономия бюджета;
  • Более точное определение состояния машины при ее покупке;
  • Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

  • Умение работать с компьютером и софтом на уровне обычного пользователя;
  • Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
  • Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

Самостоятельная диагностика авто через ноутбук

Что вам понадобится для диагностики

Теперь давайте рассмотрим то, что вам понадобится для компьютерной диагностики.

Список примерно следующий:

  • Компьютер – в нашем случае это будет обычный ноутбук, но желательно чтобы он имел встроенные или внешние Wi-Fi и Bluetooth модули;
  • Адаптер-спецификатор (сканер) – в нашем случае возьмем самый простой и популярный «Smart Scan Tool», который легко купить;
  • Специализированный диагностический софт – его очень много и выбор зависит от личных предпочтений, как вариант, можно опробовать несколько программ и выбрать понравившуюся;
  • Интернет-базы с данными по расшифровке выведенных ошибок – в сети их достаточное количество для всех моделей;
  • Интерфейсный (компьютерный) дата-кабель – он может вам понадобиться для прямого подключения к автомобильному порту только, если с Wi-Fi и Bluetooth доступом у вас на ноутбуке будут проблемы.

Статья в тему: Какой диагностический сканер выбрать для авто и не пожалеть?

Ноутбук

Для быстрой экспресс-проверки систем машины в походных условиях более прост и удобен смартфон, а не ноутбук, но только последний позволит водителю овладеть диагностикой на серьезном уровне, с возможностью установки в дальнейшем профессионального диагностического софта.

Требований для самого ноутбука никаких особенных нет, кроме желательного наличия стандартного COM-порта (гнезда разъема RS-232 под дата-кабель) и какого-либо блока беспроводного доступа – лучше всего для этого подходит Bluetooth, а не Wi-Fi, т. к. именно блютуз-доступ имеют большинство популярных сканеров-адаптеров.

Конечно, проверять машину можно и по стационарному ПК, но ноутбук позволяет делать это в ходу, и он просто более удобен как небольшое, но мощное и самодостаточное устройство.

Если в вашем ноутбуке чего-то нет: COM-порта или Bluetooth/Wi-Fi, то проблему решат переходники, а также внешние беспроводные модули. Тут я посоветую не экономить на Bluetooth-адаптере и выбирать устройство из среднеценового сегмента, т. к. бюджетные модели маломощны и часто отказываются видеть сопрягаемые устройства.

Сканер

Сканер-адаптер имеет вид небольшого штекерного прибора, заключающего в себе основную чип-схему, а также блоки разъемов, передачи данных, сигнальную и иногда управляющую панель.

Сканер адаптирует потоки информации от бортового компьютера для их передачи в обычный, где она обрабатывается и выводится в читабельном виде.

Автосканер elm327

Автосканер elm327

Адаптеры бывают разные: некоторые, обычно это профессиональные или полупрофессиональные сервисные и дилерские сканеры, умеют работать только с какими-то конкретными марками авто. К примеру, сканер «Вася-Диагност» (с юмором разработчики оказались ;-)) предназначен только для машин концерна «VAG».

Но нам более интересны мультимарочные адаптеры, умеющие работать с множеством марок авто. Тут несомненное первенство, как по универсальности, так и по соотношению цены/качества, держит уже упоминавшийся мной OBD-сканер «Smart Scan Tool», основу которого составляет чип-схема ELM323/327.

Данный OBD-сканер адаптирован под практически все современные автомобили, возрастом до 20-и лет (начиная от 1996 г. выпуска). «Smart Scan Tool» продается по цене в районе 30 долларов и дает возможность ведения мониторинга в реальном времени со всех датчиков, фиксирования и исправления ошибок, а также настройки под себя всей системы машины.

На этом видео вы можете посмотреть работу с OBD-сканером ELM-327:

Программы

Программное обеспечение обычно поставляется вместе с адаптером, но его можно скачать и в интернете.

Функционал программ может быть очень разный. Вот некоторая часть того, что есть в большинстве приложений, для общего представления:

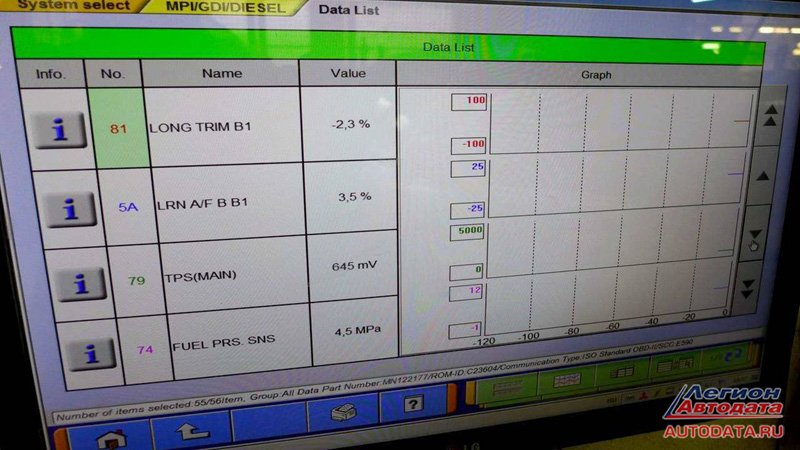

  • Выведение на экран базовых параметров и условий работы всех систем автомобиля;
  • Считывание кодов неисправности;
  • Расшифровка кодов ошибок;
  • Стирание ошибок после устранения их причины;
  • Определение и комментирование статуса ошибок;
  • Ведение всевозможных отчетов, журналов по неисправностям и техобслуживанию.

Как я уже говорил, подобных программ множество.

Автосканер elm327

Автосканер elm327

Вот те, которые снискали у автомобилистов наибольшую популярность:

  • «Uniscan» – это серия софта, применяемая для диагностической проверки практически любых автомобилей основных производителей (США, ЕС, Япония, Корея) возрастом не старше 2001 года выпуска: Ford, Chevrolet, Nissan, Toyota, KIA, Daewoo, BMW, Opel и др.
  • «Мотор-Тестер» – это очень мощная полупрофессиональная программа, с помощью которой можно диагностировать многие автомобили российского производства (ВАЗ, УАЗ, ГАЗ и др.).
  • «Vagcom» и «Vag Tool» – две программы для диагностики машин относящихся к т. н. группе VAG (Фольксваген-Ауди-групп). Позволяет работать с такими марками, как Ауди, Сеат, Фольксваген, Шкода и др.

Как диагностировать машину через ноутбук

Все, что необходимо для компьютерной проверки вы уже знаете. Теперь осталось описать саму процедуру.

Автосканер elm327

Автосканер elm327

Вот, что вам нужно делать пошагово:

  1. Подготовьте все необходимое и соберите в машине (ноутбук, сканер).
  2. Включите ноутбук – на нем должна быть установлена одна из программ-автодиагностов.
  3. Найдите диагностический разъем в автомобиле – он может быть в разных местах (по всей приборной панели, а также под капотом), но обычно его располагают в районе рулевой колонки.
  4. Вставьте сканер в разъем и включите его (если требуется) – загорится индикатор подключения;
  5. Проверьте корректность Bluetooth-соединения и выполните сопряжение устройств – загорится индикатор готовности к работе;
  6. Откройте программу автодиагностики и подключите к ней поток данных от автомобиля. Если все корректно, то программа просигнализирует о том, что видит авто и начнет обработку поступающих данных, после чего выведет на экран основные параметры.
  7. Работая с интерфейсом программы задавайте команды на проверку, настройку или исправление того, что вам нужно, считывайте данные.
  8. При необходимости более глубокой проверки, сохраните коды выявленных ошибок в файл и проанализируйте их через какой-либо интернет-ресурс, например, через этот каталог, или через этот сервис.

Сама проверка по базовым параметрам ни у кого не вызовет затруднений, особенно при использовании OBD-сканера ELM327, но для более глубокой диагностики нужно хорошо изучить возможности программы-автодиагноста и набрать некоторый опыт.

Полезные советы

  • Имейте в виду, что длина дата-кабеля при автодиагностике имеет значение – чем она меньше, тем лучше. Зачастую, при длине кабеля в 5 м, сканер не работает или работает некорректно.
  • Перед использованием купленного сканера-адаптера внимательно прочитайте инструкцию по его эксплуатации.
  • При проведении диагностики, подключение и настройку сканера и ноутбука проводите при выключенном зажигании – включайте его уже после всех настроек, т. к. иначе есть риск повреждения бортового компьютера.

Заключение

Прочитав данную ознакомительную статью, вы поняли, что эра простого механического транспорта подходит к своему закату и без компьютерной диагностики полноценное техобслуживание автомобиля невозможно. Хорошая новость тут в том, что подобную проверку практически любой водитель имеет возможность сделать самостоятельно, экономя свои деньги и время.

Может кто-то уже освоил самостоятельную диагностику автомобиля через ноутбук и имеет какой-то практический опыт? Тогда это можно выложить в комментариях блога, за что посетители, уверен, будут признательны автору.

На этом я с вами прощаюсь до следующих публикаций. Не игнорируйте удобство подписки на блог – с ней вы не пропустите важных и интересных статей. Жмите социальные кнопки: хорошей информации в сети много не бывает, кто-то за нее вам обязательно будет благодарен.

Как научиться компьютерной диагностике автомобилей « Автодиагностика

Как научиться компьютерной диагностике автомобилей

Как научиться компьютерной диагностике автомобилейОбслуживание автомобиля в сертифицированном сервисном центре отнимает не только много денег, но и времени. Проблемы со временем на своем опыте уже ощутили те, кому приходилось даже всего на пару дней оставаться без любимой машины. Поэтому, вероятно, каждый из вас задумывался, как проводить компьютерную диагностику автомобиля самостоятельно. И сразу же вы сталкиваетесь с отсутствием необходимой литературы. В подавляющем большинстве это переводные книги, касающиеся автомобилей определенных марок, например, Jaguar или Bentley. Возможно, для издателей такой литературы это будет настоящим открытием, но большинство автомобилей на дорогах нашей страны все еще отечественного изготовления. А по ним книг практически нет, кроме инструкции по эксплуатации.



Для многих автомобилей зарубежного производства характерно наличие бортовых диагностических систем. Их владельцам стационарный стенд компьютерной диагностики автомобиля придется использовать только в самых экстренных ситуациях. Во всех других случаях данные о состоянии автомобиля всегда у вас под рукой и в случае необходимости вы можете внести нужные коррективы в работу машины.



Хорошим подспорьем в деле проведения профилактических мероприятий будут мобильные диагностические приборы. Компьютерная диагностика автомобиля с их помощью проводится быстро, этому вы можете найти подтверждение, посетив любой форум автолюбителей. Эти диагностические приборы подразделяются на:



·         Сканеры, относящиеся к определенным маркам авто;

·         Мультибрендовые автосканеры;

·         Сканеры, предназначенные для диагностирования грузового автотранспорта и техники специального назначения;

·         Приборы, сканирующие только отдельные узлы автомобиля.



Если вам нужна качественная диагностика автомобиля, обучение должно начинаться с азов, при этом можно начать с просмотра видео. Оно, как правило, прилагается на отдельном диске, идущем в комплекте к тому или иному диагностическому прибору. Точно следуя инструкции, вы можете в короткое время ознакомиться с принципами работы и особенностями использования купленного оборудования. После этого может быть произведена компьютерная диагностика автомобиля самостоятельно. На начальном этапе это может отнять у вас достаточно времени, но в дальнейшем данная процедура будет проходить все быстрее и быстрее.

Диагностика авто через ноутбук своими руками, программы и инструкции

Компьютерная диагностика авто практикуется по всему миру уже около 40 лет. Еще в 1980 году «Дженерал Моторс» установила в свои авто диагностический интерфейс, посредством которого отслеживается состояние всей электроники авто, а также протокол ECM.

Затем в США был разработан универсальный диагностический протокол для всех марок авто, который действует и сегодня, но имеет более усовершенствованную версию — OBD-2. Она применима для машин, выпускаемых в Америке и Канаде, японским аналогом такой системы выступает JOBD, а европейской – EOBD.

диагностика автодиагностика авто

Что такое бортовая компьютерная диагностика

Во всех новых авто имеется электронное управление, в котором предусмотрен коммуникационный протокол. Его месторасположение зависит от марки авто, но чаще всего находится в районе рулевой колонки. Этот порт стандартизирован, что дает возможность подключать к нему внешние электронные устройства, чтобы просматривать данные бортового компьютера и делать выводы о его работе.

Диагностика автомобиляДиагностика автомобиля

Диагностика своими руками проводится с помощью специальных устройств, на экранах которых выводятся выявленные коды ошибок. Имеются как общие коды для всех авто, так и индивидуальные для конкретной марки, которые были заложены производителем во время изготовления машины.

Чтобы извлечь информацию с бортового компьютера потребуется использование специального сканера.

Что проверяют при помощи компьютерной диагностики

Главное в этом процессе – с помощью компьютера выявить, в каком автомобильном узле имеются проблемы, и устранить их. Точно установить причину поломки поможет сравнение полученных параметров с заводскими показателями, которые вводятся производителем машины на этапе ее оборудования перед продажей. Если расхождения в заданном диапазоне существенны, то выдается ошибка.

Диагностика дает возможность отследить работу как бензинового, так и дизельного двигателя, а именно:

  • его производительность;
  • скорость на холостом ходу;
  • проверить фазу газораспределения;
  • срабатывание электронного клапана;
  • положение дроссельной заслонки;
  • количество оборотов;
  • синхронизацию зажигания.

Такая диагностика двигателя позволяет настроить и подкорректировать авто в нужный момент, исключив его дорогостоящий ремонт. В особенности это актуально для 16-клапанных двигателей, и хотя в случае с 8-ми клапанными их аналогами ремонтные работы обойдутся дешевле, все же не стоит до этого доводить.

Ошибки на приборной панели Ошибки на приборной панели

Ошибки на приборной панелиОшибки на приборной панели

При помощи автодиагностики можно также проверить:

  • состояние машины на момент ее покупки;
  • качественно ли было произведено техобслуживание, и были ли учтены все ошибки;
  • электропитание авто;
  • определить характер неисправности при зажигании кнопки «Чек».

Компьютерная диагностика поможет установить целесообразность проводимых ремонтных работ и вычислить их периодичность, что будет существенно экономить средства, которые можно потратить на тюнинг авто. Самостоятельная диагностика автомобиля потребует иметь при себе все необходимые устройства и установить на них нужное программное обеспечение.

Когда необходима диагностика

Без нее не обойтись, если сталкиваешься с такими ситуациями:

  • мотор «троит»;
  • автомобиль глохнет практически сразу после того, как будет заведен;
  • машина сложно набирает скорость;
  • предстоит техническое обслуживание личного транспорта;
  • автомобиль не заводится;
  • ранее были установлены или заменены его запчасти;
  • после покупки нового или б/у автомобиля;
  • на приборной панели постоянно горит знак неисправности двигателя «Чек».

Важно: для новых авто желательно произвести диагностику как можно раньше, чтобы проверить всю электронику.

Диагностика через ноутбукДиагностика через ноутбук

Что потребуется для диагностирования ЭБУ при помощи ноутбука

Правильность проверки авто таким способом зависит от подготовительных работ и наличия всей требуемой аппаратуры. Для тестирования машин сейчас предлагается множество приборов. Автолюбителю рекомендуется заранее установить диагностический разъем (стоит внимательно просмотреть места около руля – где он обычно находится), а затем закупить нужную аппаратуру.

Основными приборами являются:

  • Ноутбук или смартфон. Телефон удобен для проверки автомобиля своими руками в походных условиях, если он вдруг заглох посреди дороги, а до конечного пункта путь неблизкий. Ноутбук, так же как и стационарный компьютер позволит провести более серьезную диагностику. Впоследствии под него можно будет установить профессиональный диагностический софт. Допускается использовать самый обычный ноут со стандартным разъемом RS-232, предназначенным для дата-кабеля, также в нем должен быть установлен хотя бы один из блоков беспроводного доступа. Лучше если это будет Bluetooth, и хотя он не такой быстрый, как тот же Wi-Fi, но большинство адаптеров (сканеров) работают именно на нем. В случае применения стационарного компьютера проверить машину в дороге не получится, зато такое устройство более мощное. Если он старый и в нем не предусмотрен Bluetooth разъем, то создавшееся положение могут спасти переходники или беспроводные модули.
  • Сканер. Подключается к диагностическому разъему, необходимо будет выбирать его конкретно под свою марку авто. Некоторые производители адаптеров создают такое устройство, которое можно подключить к большинству моделей импортных и отечественных авто. Совместно с адаптером должен поставляться шнур, который будет подключаться к ПК. В сканере имеются блоки разъемов, чип-схема, управляющая и сигнальная панель. Он служит передаточным звеном между бортовым компьютером и ноутбуком, на котором полученные сведения обрабатываются в читабельный вид.
  • Программное обеспечение. Его можно скачать прямо с интернета, где имеется множество программ. Они могут быть как универсальными, так и для определенной модели. Желательно все же выбирать программу для определенной марки, она будет «заточена» под определенную модель.

Виды адаптеров для OBD2

Они могут быть профессиональными, дилерскими и любительскими. Имеются универсальные варианты, а также предназначенные для определенной модели. Лучшим вариантом являются мультимарочные сканеры, которые могут работать с разными автомобилями.

Разновидности сканеров:

  • Дилерские. Это дорогостоящие сканеры, которые предлагаются в автоцентрах, к ним относятся профессиональные устройства, созданные под конкретную марку машины. Они могут использоваться даже для грузовых авто.
  • Мультимарочные. Они многофункциональные, могут использоваться для многих моделей. Применяются они в автосервисах, а также их могут использовать продвинутые пользователи, которые разбираются не только в машинах, но и в программном обеспечении. С помощью таких адаптеров можно обнаружить неисправности DTC, они смогут точно установить местоположение неисправного узла или запчасти. Мультимарочные адаптеры могут подключаться к ПК и смартфонам, у большинства из них имеется дисплей для удобства пользования.
  • Любительские модели могут контролировать датчики и распознавать основные коды неисправностей. Такими автосканерами преимущественно пользуются начинающие автолюбители. С помощью них можно выявить обрыв цепи или выход из строя датчика, после замены которого электроника работает в обычном режиме. В силах любительских датчиков удалять выявленную ошибку при загорании кнопки «Check Engine». Устройства этой группы идут на микросхеме ELM327. Ее взаимосвязь с электроникой авто поддерживается с помощью АТ – команд, обмен сообщениями в них организован по протоколу RS-232. Соединение с компьютером может быть по Bluetooth, USB или Wi-Fi, осуществляется по протоколу UART.

Сканеры не только считывают ошибки, они также удаляют их, помогают просмотреть все данные с бортового ПК. Переходники и коннекторы к ним подбираются под определенную марку авто.

Какие адаптеры предлагаются на рынке сейчас

Чаще всего для диагностики авто через ноутбук своими руками применяются модели сканеров на основании чипа ELM 327. Отличной покупкой могут быть их беспроводные вариации.

Среди любительских адаптеров выделяют «Scan Tool Pro», производитель наделил его расширенными функциями, кроме стандартных функций, они могут считывать и перезапускать систему тормозов, а также подушек безопасности. С их помощью можно сканировать рабочие характеристики самого авто и его датчиков. После выявления ошибок, устройство самостоятельно обновляется, но уже с внесенными поправками, примечательно, что все это оно может выполнять даже при движении авто. Scan Tool Pro может точно определить VIN автомобиля, КПП или двигателя.

Scan tool proScan tool pro

Среди мультимарочных моделей, помогающих проводить диагностику своими руками, заслуживает особого внимания «Smart Scan Tool», в нем установлена чип-схема ELM323/327. В его силах диагностировать все современные машины, возраст которых не превышает 20-летнего возраста. С помощью него можно проводить диагностику со всех установленных датчиков в реальном времени, а потом по полученным данным настраивать авто под себя. Кроме того, доверить диагностику можно китайскому устройству Delphi DS150 и Autocom CDP.

К портативным сканерам относится Launch Creader V – компактное и удобное средство диагностики. Отличным профессиональным устройством выступает Autel MaxiSYS, в нем установлен русскоязычный интерфейс.



К дилерским устройствам относятся изобретения компании BOSCH – профессиональное устройство, а также Bluetooth Newest MB Star C4 Scanner Tool – разработанное специально для Мерседесов.

Распиновка разъема OBD-2 и аналогов

распиновка OBD-2распиновка OBD-2

распиновка OBD-2распиновка OBD-2

Программы для диагностики авто с помощью ноутбука

При покупке адаптера ПО поставляется вместе с ним. Если же приложение для проведения самостоятельной диагностики автомобиля отсутствует или по каким-то причинам не устраивает владельца авто, то он может самостоятельно скачать понравившуюся программу с интернета.

Основным функционалом программы выступает:

  • расшифровка получаемых кодов ошибок;
  • определение и выведение на монитор ноута основных условий работы систем авто;
  • определение и расшифровка статуса выявленных отклонений;
  • устранение причин появления ошибок и стирание их из памяти системы;
  • ведение отчетной документации по выявленным неисправностям и проводимому техобслуживанию.

Среди популярных программ можно выделить:

  • Мотор-Тестер – профессиональная программка, предназначенная для диагностики отечественных авто, таких как УАЗ, ВАЗ, ГАЗ и похожих;
  • Uniscan – универсальная версия софта, применяемая для мониторинга отклонений электронной системы многих иностранных авто, год выпуска которых не превышает 17 лет.
  • KWR-D – программа надежна и оснащена многими полезными регулировками. С ее помощью можно проконтролировать важные параметры транспортного средства, а также проверить различные механизмы, такие как катушки, форсунки и другие.
  • Vagcom – программное обеспечение для машин группы VAG, отлично справляется с неисправностями на Фольксвагене, Ауди, Шкоде, Сеат и других.

Самые частые коды ошибок

Они состоят из 5 символов. Для каждой марки авто они свои, самые распространенные из них связаны с повреждениями электроцепи, нарушениями в выведении выхлопных газов, с выходом из строя самих датчиков, с проблемами с напряжением в бортовой сети или с набором скорости машины.

Если ранее авто ремонтировали «на авось», полагаясь только на мастерство автослесаря СТО и нехарактерный звук машины, то сейчас практически любой автолюбитель при желании и необходимом оборудовании может сам провести диагностику своего авто, выявить неисправность автомобиля своими руками и устранить ее. Также можно доверить это профессионалам.

Подробные видео инструкции помогут правильно провести диагностику автомобиля.

Сделать диагностику автомобиля: как ее провести самому

Как сделать диагностику автомобиляНемало автолюбителей могут дать ценные советы на тему того, как произвести диагностику автомобиля, не прибегая к услугам специалистов. Сделать диагностику автомобиля можно специальными приборами, это значительно сократит риски того, что при покупке машины вас обманут. А еще диагностика автомобиля самим водителем позволит вам значительно сэкономить на сервисных интервалах, динамических ошибках и многом другом.

Компьютерная диагностика автомобиля

Проведение диагностики автомобиляДиагностика автомобиля компьютерным способом предполагает чтение ряда ошибок, чтобы оценить общее состояние машины при помощи опроса электрических систем.

Необходимость проведения такой диагностики обусловлена такими факторами:

  • чтобы оценить состояние автомобиля при покупке;
  • выявить причины ошибки «чек инжин»;
  • чтобы оценить масштабы проведения сервисных работ.

Чтобы провести диагностику автомобиля компьютерным способом, вам потребуются на выбор:

  • ПК;
  • нетбук;
  • ноутбук;
  • планшет;
  • смартфон;
  • портативный сканер.

Чтобы сделать такую диагностику самостоятельно, нужно знать следующее:

  • где расположен диагностический разъем в машине;
  • навыки обращения с прибором, который оснащен программным обеспечением;
  • как работать с информационными базами в интернете;
  • уметь расшифровывать коды ошибок и сокращения.

Диагностика автомобиля посредством сканера

Почти все СТО и мастерские располагают такими диагностическими приборами, как сканеры или тестеры. Чаще всего диагностику автомобилей проводят посредством:

  • сканеров кодов;
  • мотор-тестеров.

Сканер кодов диагностики представляет собой прибор на основе микропроцессора, который считает информационные коды из памяти электронного блока управления. Его для этого подключают прямо к диагностическому разъему. Сканер позволяет выполнять следующие действия:

  • расшифровать коды;
  • считывать из памяти коды ошибок;
  • классифицировать коды на текущие и установленные;
  • интерпретировать электронный блок текущих значений от датчиков;
  • активизировать некоторые элементы автомобильной системы;
  • перезаписывать в блок коэффициенты.

А вот мотор-тестер – это универсальный диагностический сканер, которым можно измерять параметры работы ДВС. Информация измеряется посредством датчиков и пробников, которые могут идти в комплекте со сканером.

Мотор-сканером можно измерять такие параметры:

  • Что дает диагностика автотемпературу масла;
  • напряжение АКБ;
  • частоты движений коленвала;
  • генераторный и стартерный ток;
  • напряжение цепи зажигательной системы;
  • давление и разряжение впускного коллектора и т.д.

Тестеры оснащены цифровыми осциллографами, поэтому они являются высокоточными измерителями данных.

Можно ли провести диагностику автомобиля при помощи смартфона?

Нередко автолюбителя проводят проверку технического состояния автомобиля посредством планшета либо мобильного телефона, в котором присутствует специальная программа. Можете отыскать видео в Интернете, где планшет или телефон применяется как бортовой компьютер и показывает точные показатели оборотов двигателя, температуру топлива и его расход и многое другое. Эти гаджеты могут быть применены не только как датчики, но и как сканеры для полноценной диагностики автомобиля, если их подключить к специальному беспроводному устройству.

Подобный прибор нужно подключить к штатному диагностическому разъему на машине, который чаще всего расположен с левой стороны от рулевой колонки, потом посредством Bluetooth он начинает передать в ЭБУ двигателя коды ошибок и прочие данные. Помимо определения кодов ошибок, с помощью телефона можно получить полное их описание и расшифровку. А еще такой способ диагностики можно применять и на ходу автомобиля, устройство без труда будет считывать информацию с блока управления.

Итак, как же правильно провести диагностику самостоятельно при помощи того же смартфона или планшета? Все очень просто:

  • подключите к автомобильному разъему адаптер;
  • соедините его с планшетом или телефоном через «Блютуз»;
  • активируйте соответствующее ПО.

Такой способ диагностики подходит для владельцев практически всех автомобилей младше 20 лет. Что же касается марок, то так можно проводить диагностику машин «Тойота», «Киа», «Хюндай» и т.д. А вот некоторые автомобили марки ВАЗ (например, 2109) не оснащены специальным портом, тогда можно вместо адаптера использовать ДАТА-кабель. Приобрести его не составит труда, поскольку ассортимент подобных кабелей огромен. Очень важно подобрать его в зависимости от марки автомобиля. Кроме того, нюансы диагностики зависят от используемой программы.

Программы для диагностики автомобилей

Какими программами пользоватьсяНекоторые автолюбители на профильных форумах рекомендуют для диагностики применять программу Torque Pro. Ее возможности таковы:

  • с ее помощью можно мониторить все параметры автомобиля в режиме онлайн;
  • возможность проведения полной диагностики вместе с GPS-трекером , или без;
  • программа работает на платформе ОС «Андроид».

Некоторые программы имеют возможность автоматически отправлять СМС с кодами ошибок, которые вы можете предоставить на СТО для ремонта автомобиля.

Если у вас старый телефон, работающий на ОС Windows Mobile, и поддерживает Java, то рекомендуем установить программу Check-Engine. Она может выполнять такие функции:

  • в режиме онлайн выводить параметры работы ДВС;
  • проводить расшифровку и удалять ошибки из памяти блока;
  • отправлять СМС-ки с кодами ошибок и неисправностей автомобиля.

Итак, как видите, при наличии всего трех составляющих (телефона или планшета, установленной специальной программы и адаптера) мы можем провести полноценную диагностику своего автомобиля.

Самостоятельно провести компьютерную диагностику машины – это не только легко, но еще и очень интересно. Вы можете только с помощью телефона выявить погрешности автомобиля при покупке и попросить сделать скидку, ссылаясь на их наличие. Кроме того, вы защитите себя от обмана при совершении сделки с подержанным авто.

Механическая диагностика автомобилей

Сделать автомобильную диагностику своими руками можно и без применения телефона и других чудес современной техники. Например, вы можете проверить автомобиль по акустическому шуму, благодаря чему вы сможете проанализировать состояние сопряжений при запущенном двигателе. При этом стоит учитывать разницу в скоростях вращения обоих валов движка. И помните, что частота вращения распредвала вдвое ниже аналогичного показателя коленвала. Неисправности могут быть двух видов:

  • неисправности в ГРМ;
  • в цилиндропоршневой группе.

Подготовка и проведение диагностики

Для начала нужно провести подготовительные мероприятия:

  • регулируется сам двигатель и его системы;
  • проверяются все навесные агрегаты;
  • проверяют крепления. Источником шума могут быть они.

Чтобы облегчить работу, разделите шумы на зоны, чтобы проще выявить источник проблемы. Подвеску автомобиля можно диагностировать с помощью стетоскопа, оснащенного механическим датчиком.

Чтобы лучше прислушаться к нужной зоне, возьмите трубку для прижатия из дерева. Послушайте сначала навеску, чтобы получить более достоверные сведения по шумам. Отключите насос ГУР, генератор или помпу, снимите ремни для крепежей. Навеску нужно внимательно прослушать в узлах трения и сравнить эти звуки с теми, которые вы слышите в новых узлах.

Автомобильный движок нужно слушать при целиком холодном или целиком прогретом состоянии и на различных оборотах. Чтобы правильно проанализировать шумы изменяйте обороты с разной динамикой. Для того чтобы определить увеличение теплового зазора в клапане, помните, что на холостых присутствует характерное таканье. Если тепловой зазор отрегулирован верным образом, то тогда источником неисправности будет неравномерный износ поверхностей, которые касаются друг друга.

Характеристика звуков

Как по звуку определить проблемуИногда при холодном запуске двигателя может появиться стрекотание, которое прекращается при прогреве мотора. В основном это нормально, но если характерный звук не умолкает, это говорит о наличии неисправностей в плунжерной паре толкателя. Он сигнализирует об износе направляющих втулок клапанов, что подтверждается подношенными сальниками. Если звук достаточно резкий, значит, зазор между гнездом в блочной головке и толкателем крана достаточно велик. При прогревании двигателя звук медленно пропадает.

При этом этот звук не сильно опасен, а вот глухой звук, частота которого двое меньше частоты движения коленвала, говорит о том, что нужно заменить подшипники распредвала. Его хорошо слышно при прогревании мотора на холостых оборотах. Бояться не нужно, но проверьте ГРМ как можно скорее.

Если вы слышите слабый звонкий звук, то это может быть свидетельством большого зазора между поршневой юбкой и стенкой цилиндра. Это не слишком страшно, то не откладывайте ремонт надолго.

Какие звуки считаются опасными?

Какие звуки опасныОсобое внимание нужно обратить на звонкий стук из ЦПГ. Это может сигнализировать о поломках в сопряжении шатуна и шатунной шейки. При увеличении оборотов стук усиливается, а проходит при отключении цилиндра от системы зажигания. Если у вас дизельный мотор, то можете несколько расслабить гайку форсунки, чтобы перекрыть подачу топлива. Такая неполадка чаще всего является следствием неправильной эксплуатации автомобиля.

Если вы слышите глухой стук, значит, имеется большой зазор в коренных подшипниках на коленчатом валу. Если он усиливается при быстром понижении мотора, значит, что давление масла находится ниже нормы, и могут быть серьезные проблемы.

Хлопки сигнализируют об ослаблении цепей или проблемах с цепным механизмом. Их слышно сильнее на холостых или же при резком сокращении оборотов.

Как видите, некоторые неполадки автомобиля можно выявить посредством прослушивания тех или иных зон, причем делать это не так сложно.

Однако, конечно же, компьютерная диагностика будет более полной и достоверной. Стоит добавить, что в СТО проведение компьютерной диагностики стоит небольших, но денег. А зачем их тратить, если все можно сделать самому, имея на руках лишь телефон и специальных адаптер. А сэкономленные деньги лучше потратить на себя или на автомобильные аксессуары.

Хочу всё знать: что такое компьютерная диагностика, и как её проводят

Что такое OBD?

Начнём с самого начала. Чтобы подключить к машине диагностическое оборудование, нужен специальный разъём, который сейчас есть у всех автомобилей, и который иногда называют просто OBD-II. На самом деле, OBD-II – это не разъём, а целая система бортовой диагностики. И несмотря на то, что прочно она вошла в нашу жизнь всего-то лет 20 назад, её история начинается ещё в 50-х годах прошлого века.

В середине ХХ века американское правительство внезапно пришло к мысли, что стремительно растущее количество автомобилей как-то не лучшим образом влияет на экологию. Правительство стало делать вид, что оно хочет на законодательном уровне эту ситуацию улучшить. Автопроизводители в свою очередь стали делать вид, что они выполняют придуманные законы.

Появлялись крайне разнообразные системы диагностики, задача которых была ограничена контролем за выбросами в атмосферу (а так как сложной техники не было, то максимум, за чем могли более менее адекватно наблюдать, это за расходом топлива). Никто (иногда даже сами производители) нормально пользоваться такими системами не мог. И когда к середине 70-х департамент по контролю за воздушной средой (Air Resources Board, ARB) и агентство по защите окружающей среды (Environment Protection Agency, EPA) стали понимать, что ничего хорошего добиться не получается, они стали усиленно рекомендовать внедрять новые системы.

Они не просто мигали бы лампочкой, «если что-то пошло не так», а позволяли бы быстро проверить автомобиль на выполнение им экологических норм. Первым откликнувшимся производителем стал General Motors, разработавший свой интерфейс ALDL. Разумеется, ни о каком мировом стандарте речь ещё не заходила, да и об американском тоже. В 1986 году ALDL был модернизирован, но до нужных масштабов дело никак не доходило. И только в 1991 году California Air Resources Board (калифорнийский департамент по контролю за воздушной средой) обязал всех американских автопроизводителей оборудовать свои автомобили диагностической системой OBD-I (On-Board Diagnostic), разработанной в 1989 году.

Что можно было проконтролировать с помощью OBD-I? Само собой, первоочередной задачей было следить за составом отработавших газов. Можно было проследить за работой электронной системы зажигания, кислородных датчиков и системы рециркуляции EGR. В случае появления неисправности загоралась лампа MIL (malfunction indicator lamp – лампа индикации неисправности). Никакой более точной информации получить было нельзя, хотя со временем лампочку научили мигать с определённой последовательностью, которая позволяла выявить хотя бы неисправную систему. Но и этого скоро стало мало.

В январе 1996 года наличие новой версии OBD-II стало обязательным для всех автомобилей, проданных в Америке. Основным отличием этой диагностической системы от OBD-I стала возможность контролировать систему питания, а также её можно было проверить на автомобиле с помощью подключаемого сканера. Этим занимались полицейские. Им было абсолютно плевать на всё, кроме токсичности – ведь вся эта система изначально и разрабатывалась для контроля за ОГ. Полагалось, что система диагностики на новом автомобиле должна была работать пять лет или сто тысяч километров пробега. Но на этом история OBD-II ещё не заканчивается.

В 2001 году все автомобили, проданные в Европе, должны были иметь систему EOBD (European Union On-Board Diagnostic), теперь уже – с CAN-шиной (о которой подробно как-нибудь в другой раз). В 2003 году японцы ввели обязательный JOBD (Japan On-Board Diagnostic), а в 2004 год наличие EOBD становится обязательным для всех дизельных автомобилей в Европе.

DSC_0883

Это – очень (даже слишком) краткая история OBD-II. Я её специально не стал усложнять, вам же вряд ли интересно читать про рецессивные и доминантные биты спецификации Controller Area Network? Вот и я думаю, что для начала хватит. Давайте лучше посмотрим на разъём OBD-II «живьем».

Место встречи изменить нельзя

Я уже говорил, что через диагностический разъём калифорнийские копы при желании должны были легко подключиться к самой системе. Чтобы упростить задачу, разъём было решено ставить не далее 60 см от рулевого колеса (хотя, скажем, китайцы это требование часто игнорируют, а иногда этим же балуются инженеры Рено). И если раньше разъём можно было встретить даже под капотом, то сейчас он всегда в зоне досягаемости водителя. Что из себя представляет разъем?

DSC_0886

Вообще, он называется DLC – Diagnostic Link Connector. Вполне очевидно, что сама колодка тоже стала соответствовать одному стандарту. Разъём имеет 16 контактов, по восемь в два ряда. Стандарт определяет и назначение выводов в колодке. Например, контакт №16 (самый правый в нижнем ряду) должен быть подключенным к «плюсу» АКБ, а четвёртый – быть заземлением. И всё же шесть контактов отданы в распоряжение производителю – там может располагаться что-то по его желанию.

Часто от диагностов можно услышать слово «протокол». В данном случае – это стандарт передачи данных между отдельными блоками системы диагностики. Тут мы уже опасно сближаемся с информатикой, но ничего не поделаешь: диагностика-то компьютерная. Придётся ещё немного потерпеть.

DSC_0894

Разработчиками OBD-II предусмотрены пять разных протоколов. Если говорить очень-очень упрощённо, то это пять различных способов передачи данных. Например, протокол SAE J 1850 используется преимущественно американцами, скорость передачи данных по нему – 41,6 Кб/с. А вот ISO 9141-2 в США не распространён, скорость передачи тут – 10,4 Кб/с. Впрочем, нам всё это знать не обязательно.

Пока просто запомним:

диагностическая колодка OBD-II везде одинаковая, распиновка – тоже, а какие разъёмы будут использоваться для подключения сканера, зависит от протокола, применяемого производителем.

Ну а теперь попробуем продиагностировать автомобиль – в этом нам помогут специалисты из компании «Лаборатория Скорости». Попутно посмотрим, что такое настоящая диагностика.

Что может диагностика?

Начнём с того, что подключить дешёвый мультимарочный сканер и считать одну-две ошибки – это даже близко не диагностика. И было бы большой ошибкой полагать, что диагностику делает сканер, а не человек. На самом деле они работают в паре, и если один из них значительно глупее другого, ничего хорошего из этого не выходит. Терпеть не могу пронумерованные списки, но использую один, чтобы более наглядно показать, что должна в себя включать правильная компьютерная диагностика:

  1. Сбор анамнеза.
  2. Чтение имеющихся и сохранённых ошибок.
  3. Просмотр потока данных (Live Data).
  4. Логирование данных «в движении».
  5. Опрос и сопоставление.
  6. Тесты исполнительных механизмов.
  7. Использование инструментальных методов диагностики.

Много непонятного? Спокойно дойдем до каждого из пунктов.

Есть еще постдиагностические работы: адаптация, активация дополнительных функций… Но про это в одной из следующих публикаций. Пока что сосредоточимся на диагностике неисправностей и рассмотрим все этапы.

Сбор анамнеза

Хороший диагност перед началом работы обязательно спросит у владельца, что с автомобилем не так, как неисправность проявляется, при каких условиях, с какой периодичностью, что предшествовало появлению неисправности… Одним словом, будет вести себя как опытный врач, причём не из бесплатной поликлиники, а из хорошего медицинского центра.

DSC_0898

Наш подопытный MINI абсолютно здоров, поэтому в данном случае спрашивать нечего. Впрочем, иногда диагностику есть смысл проводить в качестве превентивной меры, не дожидаясь, когда Check Engine начнёт светить постоянно или периодически подмигивать с панели приборов.

Чтение имеющихся и сохранённых ошибок

Итак, подключаем к нашему «Минику» сканер и ноутбук с программным обеспечением от BMW (о том, как связаны BMW и MINI, напоминать не будем, тут все грамотные). Разумеется, через диагностический разъём. Кстати, Мини не хочет нормально проходить диагностику на одном аккумуляторе, поэтому подключаем внешний источник питания. Но это – особенность автомобиля, исключение, а не правило. Теперь ждём установления связи с автомобилем. Смотрим на картинку на экране ноутбука.

DSC_0885

Первым делом мы можем увидеть общую информацию об автомобиле – от текущего пробега до номера двигателя и КПП. Кстати, если покупаете автомобиль с пробегом, то зачастую диагностика поможет определить его истинный пробег, который в том числе будет виден, например, в АКПП.

DSC_0910

Или ещё интереснее: если открыть ремонтную историю, там будет видно, при каком пробеге было осуществлено последнее вмешательство (может, кто-то скидывал ошибки, проводил адаптацию какого-то механизма или делал что-то ещё). И если там стоит пробег тысяч 100, а на одометре – всего 70, то кое-кто хочет вас обмануть. Далеко не всегда такая возможность есть на 100%, да и «скрутчики» пробегов часто бывают изобретательны и не ленивы – иногда подчищают пробеги везде, хотя это и редкость.

Но мы отвлеклись. Мы быстренько сканируем на предмет ошибок и в разделе «Накопитель ошибок» все-таки находим такие записи, говорящие об ошибках в электроусилителе рулевого управления!

DSC_0902

Еще раз подчеркну: если на машине не горит «чек» и не проявляется каких-либо явных неисправностей, это не значит, что их нет. Электроника может работать некорректно, не оповещая об этом без подключения сканера.

Поэтому компьютерную диагностику, особенно если у вас дорогая машина со сложной электроникой, нужно проводить регулярно, чтобы многие поломки устранить превентивно, пока они не вылились во что-то серьезное.

Но вернемся к нашему MINI. Открываем запись об ошибке ЭУР и смотрим так называемый Freeze Frame (замороженный кадр) – тут описано, при каких условиях эта ошибка проявилась. В нашем случае это произошло один раз при пробеге 120 тысяч километров, при скорости 117,5 км/ч, напряжение аккумулятора составляло 16,86 В.

Данные во Freeze Frame помогают понять, отчего произошла ошибка. Не всегда, конечно, но важной может оказаться любая сопутствующая информация о скорости, пробеге, напряжении и т.п. Это все при условии, что специалист умеет думать.

DSC_0904

Бывает ведь, что доморощенные «диагносты» просто видят, какая деталь в машине «глючит», и тут же предлагают ее поменять в сборе «методом тыка», потому что, дескать, причину ошибки знает только Святой Дух, разгадать ее невозможно. Это все от большой жадности и недостатка профессионализма. А мы движемся дальше…

Просмотр потока данных (Live Data)

Live Data – это те данные, которые можно получить в режиме реального времени. Есть простые данные – например, обороты двигателя или температура охлаждающей жидкости.

А есть такие, которые без сканера выяснить вообще невозможно. Например, напряжение датчиков положения педали (речь идёт об электронной педали газа). Их два, смотрим показания: 2,91 В на одном и 1,37 В на втором. Теперь нажимаем на педаль и смотрим на значения: 3,59 В и 1,58 В. Собственно, это и есть Live Data – то, что происходит с механизмом в реальном времени.

Поток данных можно смотреть в том числе и на ходу. Бывает очень полезно посмотреть, как реагирует бортовая электроника машины на различные манипуляции, и что при этом показывает Live Data.

Опрос и сопоставление

Это работа диагноста, а не оборудования. После того, как машина протестирована всеми доступными способами, снятые показания предстоит осмыслить и сопоставить. А было ли напряжение штатным? А сопротивление? А температура? Ну и так далее.

Тест исполнительных механизмов

Его проводят для проверки их работоспособности. Обычно – чтобы просто убедиться, что узел работает как положено. Заходим в раздел меню «Активация детали» (да, русификация тут несколько странная) и запускаем, например, электровентилятор системы охлаждения. Работает. Для чего это может быть полезно? А вот, скажем, перегрев мотора. Если бы вентилятор не включился принудительно, вскрылась бы причина перегрева.

DSC_0922

Использование дополнительных измерительных приборов

Бывает, что диагностика не может показать, какой именно из элементов системы вышел из строя. Возьмём, к примеру, ту же «электронную педаль газа». Допустим, напряжение окажется нештатным. Сканер это покажет, мы в этом уже убедились. Но в чём причина падения напряжения?

Тут уже поможет только измерение сопротивления реостата омметром и визуальный осмотр дорожек на предмет выявления повреждений или истертых контактов. Или еще пример. Диагностика показывает ошибки по датчикам положения коленвала и распредвалов. Скорее всего, это говорит о смещении фаз ГРМ, то есть – о растяжении цепи. А насколько смещены фазы? С этим поможет только осциллограф. Все-таки замена цепи ГРМ – работа крайне дорогостоящая, особенно на каком-нибудь V8. Тут лучше знать наверняка.

DSC_0920

Одним осциллографом тоже, бывает, не обойтись. Например, сюда же можно отнести и опрессовку впуска с дыммашиной, и тест производительности форсунок «с обраткой», и контроль тех же дизельных форсунок на специальном форсуночном стенде, и многое другое…

Ещё можно применить диагностические замеры на диностенде, хотя это мало кто применяет в виду отсутствия оборудования. Ведь замер на стенде позволяет не только видеть цифры мощности и момента, но и смотреть характер кривой того и другого и параллельно снимать данные по давлению наддува, AFR, температуре выхлопных газов, распределению момента по осям и колесам и многое другое. Но это в России – экзотика.

Поэтому этот пункт отмечаем отдельно: настоящий диагност не брезгует запачкать одежду, ибо на этапе инструментальной диагностики придется открыть капот, залезть в проводку, демонтировать проблемные датчики или узлы и проверить их состояние визуально и на предмет правильности функционирования, прозвонить проводку, подключить осциллограф, мультиметр и другие необходимые приборы. Компьютерная диагностика предполагает использование не только одного сканера (а в реальной жизни сканеров должно быть больше – об этом в отдельном материале), но и других средств диагностики.

Логирование

Оно применяется в случае, который меня бы точно поставил в тупик: если ошибка имеет плавающий характер. Как раз та ситуация, когда в сервисе обычно говорят: «ну, сейчас же всё работает, вот как только опять случится – приезжайте». Действительно, такую неисправность определить бывает сложно. Но выход есть.

К диагностическому разъёму подключают специальный сканер (как правило, мини-сканер, который просто вставляется в разъем OBDII и не висит, не болтается, работает автономно, не мешает водителю. В общем, не требует никакого участия обычного пользователя – клиента автосервиса) и отправляют клиента кататься по своим нуждам.

DSC_0893

Сканер тем временем усиленно работает, записывая лог, а в момент проявления проблемы дополнительно регистрирует саму ошибку и условия её проявления. Метод удобный, а главное – практически незаменимый при наличии сложных «плавающих» ошибок. И ещё одно его преимущество заключается в том, что специалисту не приходится в режиме реального времени сидеть и отслеживать всё, что творится в автомобиле. Иногда это просто невозможно, да если и возможно – то очень сложно. Гораздо удобнее потом просто забрать все записи и вдумчиво посидеть над логами.

А напоследок я скажу…

Всё вышесказанное – лишь вершина айсберга. Всю глыбу мы будем постепенно приподнимать, но не сразу.

Например, мы ничего не сказали о кодах, хотя тема эта очень интересная. Многие, наверное, слышали что-нибудь вроде такого: «У меня ошибка P0123. Это что значит?». Да, можно посмотреть. Это – высокий уровень выходного сигнала датчика положения дроссельной заслонки «А». Если коротко, то все ошибки делятся на группы. P – двигатель и трансмиссия, В – кузов, С – шасси.

Внутри тоже есть деления. Перечислять все долго и не нужно, но хотя бы для примера: P01ХХ – контроль системы смесеобразования, P03ХХ – система зажигания и система контроля пропусков воспламенения, а вот с P07ХХ до P09ХХ – трансмиссия. Вместо ХХ указываются подсистемы. Например, P0112 – низкий уровень датчика температуры всасываемого воздуха, а P0749 – ошибка электромагнитного клапана регулировки давления. Кодов – сотни, но несведущий человек ничего толкового из этой информации не вынесет.

DSC_0891

Вообще, конечно, вопрос важный: предположим, где-то сделал диагностику, а что делать дальше? В этом случае ещё раз можно проверить квалификацию специалистов. Разобраться в истоках появления той или иной ошибки почти всегда возможно. Так что если слышите совет менять детали одну за другой, пока машина не поедет нормально, уносите ноги из такого сервиса. Их-то понять можно: менять детали, проданные с наценкой – куда проще, чем учиться на диагноста и ковыряться в мелочах, которые не принесут больших денег.

Особенно циничны в этих вопросах официальные дилеры, которых хлебом не корми, дай поменять полмашины в сборе. И если работа выполняется по гарантии, то путь так и будет. Но если вам придётся менять заслонку за свой счёт, то это может быть ой, как дорого. Хотя у дилера всё же есть преимущество – доступ к базе знаний. Так называют накопленную статистику по поломкам конкретной модели определенного года (а может, и месяца, и даты выпуска), определённой комплектации и даже цвета (если речь идёт, например, о кузове) по всем дилерам, где эти машины реализуются. Иногда использование базы знаний может существенно помочь в выяснении неисправности.

В будущих публикациях мы подробно разберемся в кодах ошибок, проведем практические замеры и даже сравним дилерский сканер с мультимарочными нескольких ценовых категорий! Оставайтесь на связи.

За помощь в подготовке материала благодарим компанию «Лаборатория Скорости» (СПб, ул. Химиков, д. 2, (812) 385-50-70)

Опрос

Вы когда-нибудь делали компьютерную диагностику?

Всего голосов:

Методика автомобильной диагностики

Что такое "методика" знают многие, это "… некий готовый "рецепт", алгоритм, процедура для проведения каких-либо нацеленных действий. Близко к понятию технология. Методика отличается от метода конкретизацией приёмов и задач. Например, математическая обработка данных эксперимента может объясняться как метод (математическая обработка), а конкретный выбор критериев, математических характеристик — как методика". https://goo.gl/kcJnxy
Когда я спросил Дмитрия Юрьевича:
- Какой методикой вы пользуетесь для проведения диагностики?
То по его взгляду понял, что вопрос немного некорректен, или даже "туповат". Он пожал плечами и коротко ответил:
- Смотрите сами.
Смотрю. Вот как видит процесс диагностики автомобиля "человек со стороны", клиент или кто-то ещё:
Ну и для чего эти люди собрались перед капотом? Или зачем их "главный" (Дмитрий Юрьевич), постоянно отвлекается на монитор?
А это уже и есть "методика".
Действительно, вот жалуется, например, клиент на нестабильность холостого хода. Что делать, куда смотреть, что смотреть?
Порядок осмотра в этом автосервисе http://mek1.ru/ давно отработан ("порядок осмотра – это метод из нужной методики).
Дмитрий Юрьевич выбирает параметры для просмотра:
Выбирает те данные, которые, по его мнению, требуются для проверки при озвученных жалобах клиента. Запускается мотор и начинается их изучение:
Пока Дмитрий Юрьевич анализирует информацию, его команда " ворон не ловит", а действует по своему плану (могу даже сказать – "алгоритму", так как каждый знает что ему делать, в какой очерёдности).
Антон готовит мотор к проверке системы зажигания:
Как давно понял, в автосервисе Дмитрия Юрьевича используется только качественное оборудование. Пусть дорого, да, зато результаты работы оправдывают подобные покупки и приобретения: для проверки системы зажигания используется линейка производства фирмы SUN (США). Это не реклама, нет. Это обыкновенная "констатация факта" - хорошее оборудование для автомобильной диагностики стоит дорого, но оно того стоит: это и скорость работы, и точность; всё это выливается в тот результат, за которым клиент приехал: "Гарантированная правильность выводов проведённой диагностики автомобиля".
Дмитрий (слева), отщёлкивает крепежи для снятия и проверки воздушного фильтра:
Чуть выше я говорил насчёт "гарантированной правильности выводов диагностики". Хочу дополнить: диагностическое оборудование таких выводов не делает. Дорогое оно, или нет, но оборудование только помогает делать вывод и только предоставляет информацию для тех выводов, которые должен сделать автомобильный диагност. Что и видно на следущем фото:
Раньше я говорил, что в этом автосервисе получаемые от сканера или мотортестера данные выводятся сразу на несколько мониторов. Здесь Дмитрий Юрьевич как раз смотрит на такой дополнительный монитор и нажимает педаль газа. Удобно. В ином случае пришлось бы отвлекать человека из команды – а у него на данный момент своя работа.
Раньше, при просмотре данных было определено, что мотор под капотом – GDI-5 второго поколения. И давление для него явно недостаточно. При перегазовке определяется отработка насосом (ТНВД) требуемого давления при повышенных оборотах и на холостом ходу.
На графике и по другим данным:
Определяется, что на высоких оборотах ТНВД своё давление отрабатывает, а вот на ХХ – нет. Вот здесь (на фото ниже), всё становится понятным:
При данных условиях давление не должно быть 4.5 MРa, оно должно быть 7.0 MРa. Это означает, что ТНВД нуждается в осмотре и, наверное, в ремонте.
Но это не "вся диагностика", как можно подумать. Хотя в некоторых автосервисах на этом дело и заканчивается: "Мы компьютером посмотрели и вывод такой …". Нет, "посмотреть сканером и сделать вывод" - это начальный класс автодиагностики.
Дальше при помощи оптического зонда:
Осматривается горловина бензобака.
При помощи джойстика зонд можно поворачивать и осматривать всё, что поможет сделать точный и окончательный вывод о состоянии горловины бензобака:
Владельцы автомобилей, автодиагносты уже знают, что из-за коррозии горловины топливного бака часто "умирает топливный насос". Но нет, здесь всё в порядке. Однако проверить надо было обязательно. Это тоже "методика".
Но и это ещё не всё. Пока осматривался бензобак, мотор был подготовлен к "визуально-техническому" осмотру:
И казалось бы: "Что здесь смотреть?". Или: "И что на него смотреть? Мотор как мотор … ".
Проверяется течь масла масляного насоса. Проверяется ремень ГРМ. Здесь он относительно свежий, 2012 года, но сальники уже начали подтекать …
Нижняя защитная крышка.
Зачем на неё смотреть? Есть ли смысл? Или создаётся "видимость работы"?
А затем, что на крышке расположены крепления датчика коленчатого вала. И здесь крепёж, фактически, болтается - нет одного болтика. Если бы сейчас сюда не заглянули и не ознакомили с результатами осмотра клиента, то вполне вероятно, что в какой-то момент мотор мог "непонятно и неожиданно заглохнуть" - разъём без предусмотренного крепления может "отойти" на первой или второй кочке. И контакта нет. И мотор заглох. И клиент наверняка бы подумал: "Ну вот … накрутили-наремонтировали в сервисе неизвестно что…". Так часто бывает.
Но и это не всё.
Проверяется внутреннее состояние мотора: камера сгорания, клапана, поршня, количество нагара:
А ниже очень интересное фото:
Вроде бы обычный снимок. Ну и что такого, что помощник, Антон, осматривает изнутри мотор в тех же местах, где до него только что смотрели. Проверяет? Дмитрий Юрьевич себе не доверяет?
А это, между прочим, относится не только к слову "методика", но и к слову "обучение". Когда Дмитрий Юрьевич передаёт зонд Антону, то это означает: "Посмотри. Поучись. Там есть нагар. Забирай в свою копилку".
А зонды хорошие. Качественные:
Ну и напоследок – осмотр свечей зажигания:
Теперь почти всё. Теперь Дмитрий Юрьевич записывает полученные результаты и пожелания клиенту:
И докладывает старшему по ремзоне результаты диагностики, а тот будет дальше общаться с клиентом:
Второй автомобиль, Mitsubishi Chariot, который прибыл на диагностику ("троит"), проходил осмотр точно так же:
1. Определяется неисправный элемент, катушка и свеча извлекаются.
2. Для того, чтобы общая картина при проверке не смазывалась, устанавливается рабочие катушка, свеча (выше всех остальных):
Теперь ничего не мешает "увидеть картину целиком": выбрать нужные параметры и приступить к их изучению:
И обратите внимание на Антона (справа):
Понаблюдав за ним, сделал вывод, что человек перспективный, ему не нужно напоминаний типа "посмотреть и поучиться", он всегда сторожит действия Дмитрия Юрьевича, сам везде наблюдает и учится.

Так как основное подозрение на систему зажигания, она проверяется так же тщательно:


И на холостом ходу, и при оборотах:
Методика, вроде бы, точно такая же, только в этом случае "построение методики отталкивается от подозреваемой неисправности" и некоторые шаги методики меняются. Но основные элементы проверок всё равно остаются:
Меняется всё, что вызывает подозрения и что скоро может выйти из строя:
Такой тщательный осмотр продиктован тем, что этот автомобиль здесь стоит на обслуживании, но на осмотре (ТО) не был уже давно.

Третий автомобиль Mitsubishi Pajero – и другая методика. Здесь мотор работает нестабильно, он "или троит, или умирает". Может заглохнуть.
На панели приборов горят подсказки для проверяющих:


Мотор как мотор. И где тут неисправность спряталась?
Обратите внимание, какие параметры для проверки выбраны:
Именно после просмотра показаний, Антон уменьшается в размерах и лезет куда-то под руль …
И для чего?..
А раскладка мыслей была такая:

- автомобиль обслуживался в другом автосервисе
- для устранения причин нестабильной работы двигателя, там решили принудительно повысить обороты ХХ путём вольного сдвигания APS в какую-то сторону.
- в результате: обороты ХХ они "как-то сделали"
- но не знали, что при такой "регулировке" вышли в динамический диапазон по APS "автомобиль в движении", то есть, в диапазон, который "подхватывается" только датчиком скорости (педаль нажата, причём в том положении, когда должен работать датчик скорости.
Знали ли в том автосервисе, что:
· Датчик регистрирует положение педали акселератора и передает
· сигнал в блок управления двигателем.
· Датчик положения педали акселератора имеет два
регистрирующих контура.
· Этот датчик представляет собой разновидность потенциометра, который преобразует информацию о положении педали акселератора в электрический сигнал напряжения, направляемый в блок управления двигателем.
· При помощи измерительных цепей датчика производится регистрация скоростей нажатия и отпускания педали акселератора, информация о которых передается в блок управления двигателем в виде сигналов напряжения.
· На основе этих сигналов блок управления двигателем регистрирует текущую величину угла поворота педали акселератора при её нажатии - и на основе этих сигналов управляет электродвигателем привода дроссельной заслонки.
· Отпущенное положение педали акселератора ( или "положение холостого хода"), определяется блоком управления двигателем на основе сигнала от её датчика.
· Блок управления двигателем использует этот сигнал при организации управления двигателем, например, управляя отключением топливоподачи на принудительном холостом ходу.
· И говорит ли что вот это: "1250 mv для обоих каналов на холостом ходу?"

Итого: при таком положении датчика педали газа, нормального (положенного) холостого хода не может быть по определению.

Вот по этой причине, для правильной регулировки APS, Антон забрался под руль.

В результате вот что получилось:


Для чего нужно было в первую очередь заниматься настройкой APS?
Только для того, чтобы "выровнять картину осмотра", убрать нестабильность ХХ и изучать работу двигателя без ненужных помех.
Дальше всё по отработанной методике. Осмотр мотора:
Осмотр поршней, клапанов, определение количества сажи, осмотр развала двигателя (сколько гаек туда набросали предыдущие специалисты) …
Подготовка и проверка давления в топливной системе:
Проверка состояния горловины топливного бака:
И вывод:
- горловина заменена. Не новая, но вполне хорошая
- топливоподача проблематичная: нужное давление насос качает, но за слишком большое время … хотя нижний предел в 3 Kpa преодолел
Этот ТНВД ремонтировался в автосервисе Дмитрия Юрьевича в 2008 году. Времени прошло много. И неизвестно какое топливо использовалось. Поэтому ТНВД надо проверить и попытаться "подделать". Или заменить.

Ну а я делаю другой вывод. Мы же говорили о "методике"? Так вот … вспоминания свои предыдущие посещения этого автосервиса, и нынешнее, внимательно наблюдая за действиями диагностов, могу сказать, что "методика – это как патронташ у стрелка.


Каждый патрон – это определённый набор действий для диагностической ситуации. И диагност должен знать, какой патрон выбрать, и сколько их требуется на данный момент. Это и есть "методика". И уточняю:
· Патрон – это метод
· Выбор количества патронов в определённой ситуации – это уже методика
И квалификация автомобильного диагноста заключается в том, сколько у него имеется вот таких "умственных патронов и патронташей". Всё остальное – трёп по ушам.
Обратил внимание вот на что:
· Кроме "желательно-обязательной" накидки на крылья автомобиля, используется и вот такая очень удобная ступенька:
Если не купить, то сделать такую просто. Удобнее будет осматривать мотор.

· Автосервис разделён на зоны. На фото ниже – рабочее место для очистки форсунок:


· В штате автосервиса есть "Старший по автосервису"
В его функции входит приёмка-отдача автомобилей клиенту, все переговоры с клиентами, запись на ремонт, решение вопросов и пожеланий клиента. Тем самым, основное звено – автодиагносты, освобождены от переговоров с клиентами (а согласитесь, такие переговоры могут быть самыми разными, от доброжелательных до дипломатических скандалов?).
И последнее: "Что меня совсем не удивило".
Знаю Дмитрия Юрьевича с 2004 года. И сколько мы с ним знакомы, сколько приезжаю к нему, а картина не меняется – у него всегда есть очередь автомобилей на ремонт. Даже сейчас, в кризис. И когда читаю или слышу, что "клиентов нет … да и праздники на носу … кризис в стране, слышал о таком?!", то хочется посоветовать изучить методику организации диагностики и ремонта этого автосервиса. А на странице: http://mek1.ru/karta-sajta1.html , по карте сайта, можно найти довольно интересные материалы как для автолюбителей, так и для автодиагностов – если кто-то ещё не ходил по этому адресу.

Кучер Владимир Петрович
Союз автомобильных диагностов
© Легион-Автодата


Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
