Kak proverit generator

Проверка с помощью мультиметра

Самый простой способ – это проверка с помощью мультиметра. Алгоритм действий будет таким:

  1. Глушим двигатель. После этого нужно отсоединить от аккумулятора минусовую клемму;
  2. Следующий шаг – мультиметр устанавливают в режим вольтметра, рабочее напряжение – 20 V;
  3. Щупы мультиметра подключают к соответствующим полюсам аккумулятора. При этом показатель напряжения должен находиться в диапазоне 12,4-12,8 V;
  4. Минусовую клемму ставят на место. Двигатель запускают и снова проводят измерения. Показатель в пределах 13,8-14,6 V считается нормальным. Это значение принимается для продукции ВАЗа, некоторых других марок. В дорогих современных автомобилях оно может достигать 14,8 V.
  5. На последнем этапе проверки нагрузку увеличивают, включая магнитолу, фары, другое электрооборудование. Напряжение должно быть не менее 13,6 V. Отклонение от нормы может свидетельствовать о неисправности генератора.



proverka generatora na avto

Как проверить работу, если нет инструмента

Если тестер отсутствует, можно провести проверку и без использования инструмента. Это очень простой способ, и он может нам подсказать, работает ли генератор авто исправно или имеются сбои в работе. Оговоримся, что данный способ не рекомендуется применять на автомобилях со сложной электроникой, это может быть для нее чревато! Нужно запустить двигатель и включить фары ближнего света. Как и в первом случае, нужно предварительно снять минусовую клемму с аккумулятора. Если фары дают ровный стабильный свет, а такт мотора не сбивается, то генератор работает нормально. При изменении яркости фар или сомнениях в работе двигателя, лучше обратиться к специалистам, для полной диагностики агрегата и решения возможных проблем.

У нас можно купить инструменты, необходимые для проведения диагностики генератора. Также можно записаться на СТО, чтобы пройти профессиональную диагностику. И если будут выявлены проблемы, мастера сразу же помогут их устранить.

Как Проверить Генератор (Авто) | Три Способа Проверки

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В полный комплекс проверок генератора входит:

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

  1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
  2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверить снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не менее 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Следует заметить, что сопротивление не должно быть нулевым, так как это говорит, что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки

должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора авто

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Спрашивайте в комментариях. Ответим обязательно!

Как проверить генератор автомобиля?

С момента запуска двигателя, в работу включается генератор. Это устройство питает бортовую сеть авто, систему зажигания и заряжает аккумуляторную батарею. Если он выйдет из строя, машина сможет работать еще некоторое время, пока не сядет батарея. Этот буферный запас хода дает возможность принять меры, если возникли подозрения в неработоспособности данного узла. Может быть выполнена проверка автомобильного генератора на предмет корректности его работы. Данное устройство не всегда работает стабильно, его выходные параметры могут отличаться. Это влияет на работу бортовых электроприборов и устройства системы зажигания. Если проверка генератора автомобиля покажет его неработоспособность, необходимо отправляться домой или в ближайший автосервис для решения данной проблемы.

Как проверить генератор на авто

Чтобы определить работоспособность устройства с наименьшими потерями времени, многих интересует, как проверить генератор на машине не снимая его. Для демонтажа данного узла необходим инструмент, навыки работы с ним и немного времени. Конечно, снятие изделия позволит после проверки выполнить его обслуживание и чистку, но это не обязательно. Поэтому проще, когда возможна проверка генератора на автомобиле. Для этого потребуется мультиметр. Этот прибор широко востребован, а потому, если его нет у вас, он может быть у знакомых. С помощью данного устройства необходимо измерить напряжение на клеммах аккумулятора при заглушенном двигателе. Идеальные показания колеблются в пределах 12,5-12,7 вольт, что означает хорошее состояние батареи.

Теперь следует запустить двигатель и снова померить напряжение на холостых, которое должно колебаться в пределах 13,8-14,5 В. Это один из самых точных способов того, как проверить работает генератор на машине или нет, так как соответствие напряжения этим параметрам говорит о том, что устройство функционирует нормально и его мощности хватает для питания бортовой сети и зарядки аккумулятора. Но это поверхностная проверка, так как выполняется она без нагрузки. Если вас интересует, как проверить генератор на работоспособность на машине, увеличив нагрузку на бортовую сеть, все просто – необходимо использовать электрическое оборудование. Поочередно следует включить осветительные приборы, автомагнитолу, кондиционер или печку. Все это дополнительно нагружает сеть, а потому, при нормально работающем генераторе, напряжение снизится до 13,7-13,8 вольт.

Допускается кратковременное снижение напряжения ниже этих значений, но если оно менее 13 вольт, значит генератор не функционирует или некорректно работает, и питание идет от аккумулятора. Проверка генератора на машине возможна и без мультиметра, но для этого придется открутить левую клемму аккумулятора. Затем завести двигатель и дать небольшую нагрузку, включив фары. После этого открученную клемму необходимо снять с батареи. Если машина продолжила работать и фары не стали светить тусклее, значит проверка работы генератора прошла успешно. Остановка двигателя после снятия клеммы означает неработоспособность данного узла.

Как проверить генератор, снятый с автомобиля

Выше мы рассмотрели, как проверить генератор в домашних условиях не снимая его с автомобиля. Если выяснится, что он функционирует некорректно или вообще не работает, придется его демонтировать и проверять вне машины, чтобы определить причину поломки. Рассмотрим, как проверить автомобильный генератор, диагностируя каждую его деталь.

Щетки и контактные кольца

Необходимо проверить высоту и диаметр данных деталей. Допускается минимальная высота щеток не менее 4,5 мм, а диаметр кольца не должен быть меньше 12,8 мм. Если параметры деталей меньше этих значений, это и есть проблема неработоспособности генератора. Их следует заменить, чтобы восстановить устройство.

Диодный мост

Не многие знают, как проверить исправность генератора путем диагностики диодного моста. Для этого необходимо измерить сопротивление обеих пластин в его конструкции поочередно. Если проводимость диодов фиксируется только в одном направлении, значит устройство исправно работает и причину поломки генератора следует искать в других деталях.

Регулятор напряжения

Еще один способ того, как проверить снятый генератор, заключается в диагностике регулятора напряжения. Для этого к его щеткам нужно подключить лампочку на 12 вольт, а на массу устройства и его плюсовую клемму подать напряжение. Если все нормально, лампочка будет гореть и погаснет при увеличении напряжения до 15 В.

Статор генератора

Если вы не знаете, как проверить генератор автомобиля тестируя его статор, объясним в двух словах. Необходимо проверить его обмотку, откинув диодный мост. Сопротивление 0,2 Ом между выводами считается нормальным. Сопротивление между обмоткой и нулевым проводом должно быть не менее 0,3 Ом. Если значения меньше, статор не пригоден к эксплуатации.

Теперь, зная, как проверить работает ли генератор, его не обязательно снимать. Демонтировать придется только в том случае, когда тестирование показало отрицательный результат. Если с диагностикой возникают трудности, обращение в автосервис компании Oiler поможет их обойти. Тут знают как проверить работу генератора и отремонтировать его в случае необходимости.

Как проверить генератор на машине: не снимая, пользуясь мультиметром

Автомобильный генератор может выйти из строя по следующим причинам:

  • износ втулок ротора катушки возбуждения;
  • неисправность регулятора напряжения;
  • пробой диодов выпрямительного моста;
  • короткое замыкание или обрыв обмоток;
  • неисправность коллекторной зоны.

Большинство из этих неисправностей можно диагностировать, не снимая генератор с машины, поскольку эта работа в некоторых автомобилях требует наличия специнструмента, доступ со стороны днища, сложных слесарных операций.

Диагностирование износа втулок ротора катушки возбуждения

Износ втулок ротора (якоря) катушки возбуждения приводят к увеличению трения скольжения, и как итог, перегреванию генератора, уменьшению коэффициента полезного действия преобразования механической энергии в электрическую, увеличению нагрузки на двигатель автомобиля.

Видео — как проверить зарядку аккумулятора от генератора:

В самом критическом случае возможен разлом втулки и заклинивание ротора. Это может вызвать обрыв ремня генератора, который в свою очередь может привести к серьезным проблемам с двигателем.

Именно поэтому своевременная профилактика генератора начинается с втулок. Иногда вместо них используются подшипники, хотя втулки надежнее.

Износ втулок обычно диагностируют по характерному металлическому звону при работе генератора, увеличению растяжения ремня генератора.

Проще снять ремень и рукой проверить биение шкива генератора, двигая его перпендикулярно оси. Наличие даже небольшого люфта свидетельствует о необходимости замены втулок или подшипников.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выводах генератора при различных оборотах двигателя. Если посмотреть на типовую схему генератора, регулятор напряжения управляет током катушки возбуждения.

Генератор представляет собой саморегулирующую систему. Если увеличиваются обороты, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. Согласно закону индукции уменьшается напряжение на катушках статора, следовательно, и напряжение на выходе генератора.

Видео — как проверить генератор на машине не снимая:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в пределах от 13,3 до 14,5 Вольт независимо от оборотов двигателя.

Превышение, как и меньший уровень напряжения, говорит о возможной неисправности регулятора, его необходимо проверять.

Конструктивно регулятор может быть выполнен в виде блока со щетками либо без них.

Иногда его называют «таблеткой» или «шоколадкой».

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних либо гаражных условиях. Типовая схема проверки регулятора напряжения изображена на рисунке.

В качестве лампы 6 можно использовать любую салонную лампочку. 1 – аккумулятор, 2 — реле-регулятор, 3 – электронный блок, 5 – клемма для подключения тонкого провода, идущего к  генератору. Если лампа светится, следовательно, регулятор работает. Но если при этом напряжение заряда аккумулятора более 15 Вольт, регулятор напряжения все равно необходимо менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо поменять регулятор, если сильно изношены щетки. Однако, если вы обладаете некоторым опытом ремонта электроинструмента, можно попробовать поменять изношенную щетку (лучше обе щетки сразу).

Практически в половине случаев неисправность генератора обусловлена отказом регулятора напряжения.

Пробой диодов выпрямительного моста

Пожалуй, это самая опасная и трудно устраняемая неисправность. Очень часто она происходит при переполюсовке аккумулятора. Это, когда клеммы аккумулятора подключают в обратной полярности. При этом могут перегореть еще несколько предохранителей и блоков автомобиля.

Видео — проверка генератора в домашних условиях:

Обычно диоды выходят из строя парами, так как пробой одного влечет подачу прямого напряжения на последовательный диод. Когда диод пробивается, его сопротивление становится почти нулевым.

В этом случае генератор начинает перегреваться, увеличивается нагрузка на аккумулятор. Пробой диодного моста может вызвать замыкание электропроводки, возгорание.

Если из области генератора чувствуется запах гари, генератор чрезмерно нагревается, немедленно отключайте все провода, идущие к генератору, особенно толстый провод. Тщательно их изолируйте и следуйте к месту стоянки.

Видео — как проверить диодный мост на генераторе авто:

Проверить пробой диодов выпрямительного моста просто. Генератор должен «прозваниваться», как диод. Для этого переключите мультиметр в положение «Диод». Затем отсоедините все клеммы от генератора. Сначала щупы мультиметра включите между клеммой толстого провода и массой автомобиля в одном, затем обратном направлении. В одном направлении должно «звониться» (сопротивление от 200 до 1000 Ом, как у диодов в прямом включении), в обратном нет (сопротивление очень большое, более сотни килоОм).

Конечно, лучше снять генератор, разобрать его, демонтировать диодный мост и прозвонить каждый диод по отдельности.

Иногда диодные мосты генераторов называют «подкова», ясно почему. Кругленькие (6 штук)– это силовые диоды, они обычно перегорают, их менять трудно. При их монтаже используется не пайка, а сварка. На худой конец, неисправную пару из них можно просто выкусить, не меняя. Генератор будет все равно работать, хоть и не на полную мощность. Диоды цилиндрической формы обслуживают регулятор напряжения. Выходят из строя реже, но проверять также надо, как описано выше.

Короткое замыкание или обрыв обмоток

Если обрыв обмотки еще можно как-то обнаружить с помощью мультиметра, и то, разобрав генератор, то короткое замыкание диагностируется плохо, так как сопротивление обмоток мало.

Видео — как проверить работает ли генератор на машине не снимая:

Основной признак неисправности обмоток генератора – изменение цвета лаковой изоляции медных проводников обмотки генератора. При повышенных токах короткого замыкания цвет проводов становится значительно темнее. Это сопровождается запахом гари при эксплуатации генератора.

Можно отдать генератор на перемотку, но стоит это сейчас дорого. Если есть возможность купить аналогичный или с совпадающими посадочными размерами от другого автомобиля, лучше не перематывать.

Изменение цвета обмоток можно обнаружить визуально. В генераторе много технологических отверстий для охлаждения, при хорошем освещении можно исследовать цвет обмоток.

Неисправность коллекторной зоны

Коллектор – это латунные цилиндрические контакты возбуждающей обмотки, по которым движутся щетки

Обычно они изнашиваются неравномерно. Это приводит к искрению в области щеток, перегреву коллектора, еще большему изнашиванию щеток и коллектора.

В процессе обслуживания генераторов коллекторы растачивают и шлифуют. Бесконечно это делать нельзя, поэтому после нескольких ремонтов коллекторы меняют.

Видео — быстрая проверка генератора не устанавливая на авто:

Диагностировать изношенность коллектора можно при разобранном генераторе. Если снять регулятор напряжения со щетками, можно пальцем прощупать область коллектора. Если она «горбатая», следует думать о профилактике.

Обнаружить искрение щеток при заведенном двигателе, а это свидетельство изношенности коллектора, можно ночью, отключив все осветительные приборы.

Генератор – один из наиболее консервативных узлов автомобиля. Его конструкция практически не изменялась уже более пятидесяти лет. Если вовремя проводить регламентные работы (чистка, замена подшипников или втулок, ремня, щеток), он прослужит долго.

Насколько эффективны присадки для восстановления двигателя однозначно сказать сложно.

Как правильно выбрать масло для двигателя и на какие показатели следует обращать внимание.

Основные признаки неисправности https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/priznaki-neispravnosti-dpdz.html датчика дроссельной заслонки.

Видео — как прозвонить генератор мультиметром:


Как проверить генератор на машине не снимая и если снять его с авто

 Генератор – это небольшая электростанция автомобиля. Он не только снабжает потребители энергией, но и восстанавливает заряд аккумулятора. Несмотря на то, что производители аккумуляторов заявляют, что их батареи способны обеспечить работу двигателя и проехать «на АКБ» не менее 200 км, тесты показали, что ни одна батарея не «дотягивает» до заявленных показателей.
Поэтому, даже находясь в пределах города, при подозрениях о поломке генератора лучше сразу проверить его работу – иначе «севшая» из-за недостаточной зарядки батарея может воспрепятствовать запуску двигателя и сорвать тем самым планы на день.
Рассмотрим в общих чертах устройство этого узла, возможные его неисправности и их выявление на снятом генераторе, а также расскажем, как проверить генератор на машине, не снимая его.

Содержание статьи

Устройство генератора



Устройство генератора


На рис.1 наглядно изображён генератор в разобранном виде, рис.2 показывает его электрическую схему.
Принцип работы его прост – шкив генератора приводится во вращение при помощи ремня, надетого также и на шкив коленвала. На современных авто этот ремень обычно передаёт крутящий момент и на другие механизмы двигателя, поэтому его принято называть сервисным.

Реле-регулятор напряжения в современных генераторах компактно выполняется в одном корпусе со щёточным узлом для экономии места.

Вращающийся ротор, на обмотку которого через меднографитные щётки подаётся электрический ток (для создания электромагнитного поля), порождает ЭДС в обмотке статора, «плюсовой» вывод (на рис.2 «В») которой соединён с АКБ, а отрицательный – с «массой».
Естественно, что при увеличении числа оборотов двигателя возрастает и ток, вырабатываемый генератором. Чрезмерное напряжение может вывести из строя не только АКБ, но и большинство электрических приборов авто. Поэтому в цепь обмотки ротора устанавливается регулятор напряжения, который ограничивает подачу тока на обмотку ротора и тем самым меняет напряжение, вырабатываемое статором.

Регулятор напряжения в современных генераторах выполняется в одном изделии со щёточным узлом, благодаря применению полупроводниковых ключей – более старые модели регуляторов были релейного типа и устанавливались отдельно – из-за громоздких размеров.
Диодный мост генератора служит для преобразования переменного тока в постоянный и, как видно из рис.1, устанавливается внутри генератора.

Неисправности генератора



Неисправный подшипник генератора


Поломки генератора можно разделить на две группы – механические и те, что характерны для электрических приборов. Механические поломки достаточно просто диагностируются при осмотре генератора и его привода. Изношенные подшипники в самом генераторе и в натяжных роликах сервисного ремня выдают себя гудением, натяжение ремня контролируется обычно рукой. Сам сервисный ремень достаточно просто внимательно осмотреть на предмет трещин, расслоения, замасливания и т.д.

Поломки электрической части, как правило, требуют инструментального контроля (тестером, мультиметром, осциллографом) и могут быть следующими:

Самой распространенной неисправностью генератора является износ и заедание щёток.

  1. Износ и заедание щёток.
  2. Пробой или перегорание интегральной схемы регулятора напряжения.
  3. Неисправности диодного моста – перегорание или пробой его вентилей.
  4. Частичное или полное сгорание изоляции проводов обмоток ротора и статора.

Поломки могут привести не только к недостаточному напряжению, вырабатываемому генератором. Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что весь ток, вырабатываемый генератором, будет поступать в бортовую сеть авто – а это может быть от 30 вольт и выше, что станет причиной перегорания электронных приборов и «выкипания» АКБ.

Как проверить, работает ли генератор, на машине



Проверка напряжения на аккумуляторе


Наиболее полную картину работы генератора даст осциллограф, но чтение осциллограмм требует специальной подготовки, а описание диагностики займёт много времени. Поэтому не будем описывать, как можно проверить генератор на машине осциллографом, а опишем более доступные способы.

Чтобы проверить генератор не снимая его, следует замерить напряжение на клемах аккумулятора при работающем двигателе — оно должно быть около 14 вольт.

Самый простой метод заключается в снятии клеммы с АКБ при работающем двигателе – если мотор после этого глохнет, значит, генератор не справляется со «своими обязанностями». Способ эффективный и наглядный, но он хорош лишь в том случае, если регулятор напряжения старого типа – релейный. Современные полупроводники не всегда выдерживают скачка напряжения, а вентили диодного моста – работы без нагрузки, поэтому такая проверка может погубить исправную до этого электронику.
Лучше всего замерить напряжение на клеммах АКБ при работающем двигателе – оно должно составлять около 14 вольт (при отключенных мощных потребителях) на холостом ходу.
Кроме того, «недодающий» электричества генератор проявляет себя так:

  • при движении с небольшой скоростью в темноте свет фар немного «подрагивает» – это неисправен регулятор напряжения;
  • работа генератора сопровождается характерным «завыванием», которое усиливается при включении электроприборов, а свет фар при этом становится более тусклым – неисправен диодный мост;
  • звук пробуксовывающего на шкивах сервисного ремня знаком почти всем. Проскальзывающий ремень также снижает производительность генератора.

Как проверить генератор без машины



Проверка щёток генератора


Не стоит спешить разбирать сразу весь генератор, снятый с авто. Износ щёток не является поломкой, скорее, их замену можно рассматривать, как своего рода профилактику. Проверить щётки генератора лучше всего, сняв их в сборе с регулятором – осмотр покажет не только, насколько они изношены, но и позволит выявить возможное их заедание.

Для того, чтобы проверить регулятор напряжения генератора, недостаточно использовать только тестер или мультиметр – нужно удостовериться, действительно ли он не допускает превышения напряжения, подаваемого на щётки – и через них – на обмотку ротора.
Для проверки реле-регулятора генератора выглядит примерно так (рис.3):


Проверка реле-регулятора напряжения


Но, используя в качестве источника питания обычный 12-ти вольтовый аккумулятор, Вы сможете лишь констатировать обрыв цепи (в случае перегорания интегральной схемы), если не загорится контрольная лампочка. Но если вместо АКБ Вы подключите регулируемый блок питания и подадите напряжение свыше 14,4 вольта, исправный регулятор должен запереть цепь, и лампочка не загорится.


Проверка диодного моста генератора



Чтобы проверить диодный мост генератора мультиметром, нужно включить прибор в режим проверки полупроводников – звуковой сигнал при подключенном в прямой полярности диоде скажет о том, что диод не перегорел. При подключении же в обратной полярности такой звук будет свидетельствовать о том, что диод «пробит». Но иногда неисправные диоды можно увидеть невооружённым глазом – случается, их разрывает пополам.

Если под рукой нет мультиметра для «прозвонки», выйти из положения поможет обыкновенная лампа накаливания.

Но если под рукой нет мультиметра, «прозвонка» моста с помощью лампы будет не менее эффективной.
Для проверки на обрыв обмоток ротора и статора, достаточно простого пробника с лампочкой, но выявить межвитковое замыкание можно лишь, замерив сопротивления омметром. Но если обмотка статора сгорела, это можно установить по потемневшей изоляции и запаху гари.
Если Вы сняли генератор, но не уверены, что сможете полноценно произвести диагностику, можете отвезти его в специализированную мастерскую, где проверку произведут на специальном стенде.


Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Начало работы

Устройство мультиметра

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

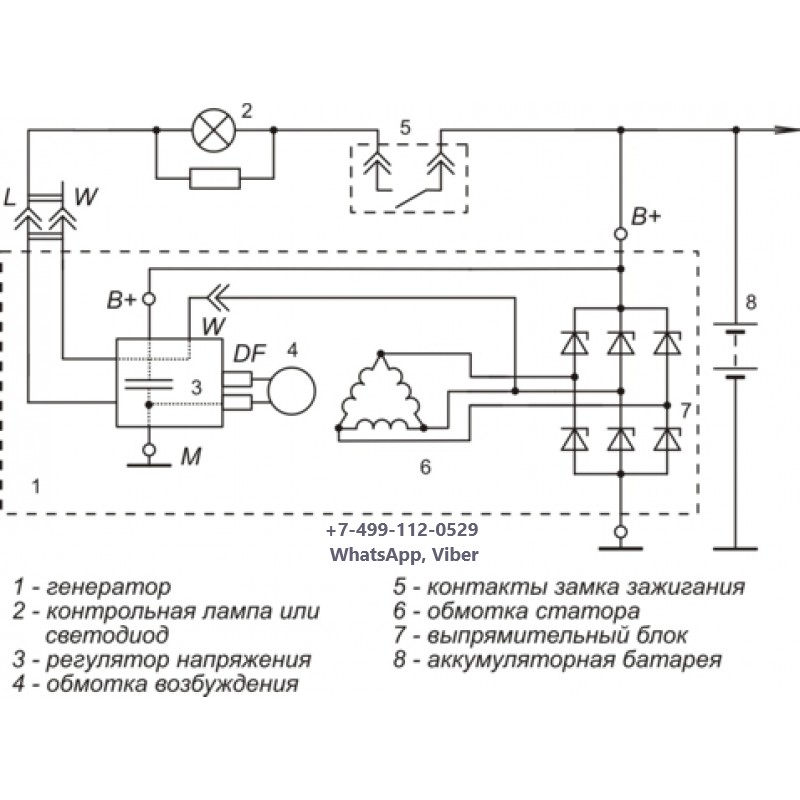

Схема генератора

Итак, проверка включает несколько этапов:

  1. Осмотр реле-регулятора.
  2. Проверка диодного моста.
  3. Проверка статора.
  4. Проверка ротора.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение «измерение напряжения».

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

Диодный мост

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим «Прозвонка». После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим «Измерение сопротивления». Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

Далее можно проводить проверку мультиметром, выставив режим «Измерение сопротивления». С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

Проверка статора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Видео

Для получения более подробной информации, смотрите видеоматериал:



Читайте и другие наши статьи:

Как отремонтировать генератор ВАЗ

Как проверить генератор на машине, не снимая?

Функционирование электрооборудования автомобиля зависит от надежной бесперебойной работы источников питания. Их функции выполняют:

  • Аккумуляторная батарея при неработающем двигателе;
  • Генератор при запущенном силовом агрегате.

Аккумулятор также обеспечивает работу стартера при запуске ДВС. Однако, емкость АКБ ограничена, накопленного заряда достаточно для питания потребителей в течение периода не более 1-2 часов. Основная нагрузка (в том числе, зарядка аккумулятора) приходится на автомобильный электрогенератор. Выход агрегата из строя (особенно в дороге) – серьезная проблема, поэтому владельцу авто следует периодически проверять исправность генератора, своевременно устранять неполадки, позаботиться о замене устройства при серьезной угрозе работоспособности.

Возможные причины поломки генератора.

Автомобильный электрогенератор представляет обычную электрическую машину постоянного или переменного тока. Автопроизводители в текущий момент отдают предпочтение трехфазному варианту с независимым питанием обмотки возбуждения.

Для электрических агрегатов характерны следующие причины неисправностей:

  • Физический износ и старение деталей конструкции. Следствием являются проблемы с механикой устройства (например, биения вала, заклинивание, вплоть до полного разрушения обмоточной части и корпуса), нарушение изоляции обмоток, обрывы проводников.
  • Превышение допустимых тепловых нагрузок, за счет чего наблюдается ускоренное разрушение (вплоть до полного выгорания) изоляции и нарушение работы других компонентов (например, щеток, встроенных выпрямителей, регуляторов).
  • Негативное воздействие внешней среды. К наиболее опасным факторам относятся температура, влажность, пыль, агрессивные примеси (пары аккумуляторного электролита, дорожные реагенты). Длительное воздействие приводит к нарушению изоляции, уменьшению сечения проводников на незащищенных участках (например, в местах контактов), появлению утечек, образованию нежелательных токопроводящих перемычек.

Полностью оградить устройство от действия перечисленных факторов в процессе эксплуатации невозможно. Однако соблюдение правил эксплуатации снизит риск появления серьезных неисправностей.

Если неполадок с электрооборудованием избежать не удалось, следует знать, как самостоятельно проверить генератор и определить неисправности.

Типичные неисправности автомобильного генератора.

В состав автогенератора переменного тока входят:

  • Статор с трехфазной обмоткой, создающей напряжение необходимого уровня.
  • Ротор с магнитными полюсами и обмоткой возбуждения, создающий необходимый для генерации магнитный поток. Обмотка соединена с коллекторными токосъемными кольцами.
  • Щеточный узел, оснащенный графитовыми или металло-графитовыми щетками, обеспечивающими контакт с токосъемными кольцами коллектора, подачу напряжения на обмотку возбуждения.
  • Подшипники и втулки, снижающие механическое сопротивление (трение) при вращении ротора.
  • Крышки, обеспечивающие частичную защиту основных элементов конструкции.
  • Дополнительные элементы. К ним относят блок диодных выпрямителей, реле-регулятора. Первый предназначен для преобразования переменного напряжения генератора в постоянное, поступающее в бортовую сеть для питания потребителей, зарядки аккумулятора, питающего через РР обмотку возбуждения. Второй регулирует напряжение возбуждения, стабилизируя входной напряжение генератора, отсекает АКБ при выходе напряжения за пределы, допустимые для аккумулятора. Эти элементы, хоть и являются функционально самостоятельными, конструктивно, в большинстве случаев, интегрированы с электрогенератором.

Среди неисправностей автомобильного электрогенератора встречаются проблемы механики и электрической части. Наиболее типичными являются:

  • Повреждение или износ приводного шкива;
  • Выработка (износ) или разрушение подшипников или втулок ротора;
  • Износ (разрушение поверхности) контактных колец коллектора;
  • Истирание или механическое разрушение щеток;
  • Короткое замыкание между токосъемными кольцами;
  • Проблемы с обмотками статора и ротора — обрыв проводников, короткие замыкания между витками обмоток, на металлические детали конструкции;
  • Выход из стоя выпрямительных диодов;
  • Потеря работоспособности реле-регулятора.

Перечисленные неисправности представляют серьезную опасность для электрооборудования автомобиля, прежде всего, аккумулятора.

Признаки неисправностей.

Первым, наиболее тревожным симптомом неисправностей являются проблемы с аккумулятором. Среди них:

  • Мигание или постоянное свечение сигнальной лампы разряда АКБ на приборной панели;
  • Недостаточный уровень заряда аккумулятора, вследствие чего затруднен или невозможен запуск стартера и ДВС автомобиля;
  • Перезаряд батареи, сопровождающийся выкипанием электролита, образованием характерного налета на контактах АБ и деталях авто.

Кроме того, явным признаком являются проблемы с электроснабжением бортовых потребителей, например, тусклое свечение осветительных приборов в салоне и фар. Изменение яркости ламп при изменении скорости вращения двигателя также свидетельствует о неполадках бортовых источников электропитания.

Нередко проблемы механики сопровождаются «звуковыми эффектами» — дребезгом, негромким писком или подвыванием.

Самостоятельная диагностика генератора без демонтажа с автомобиля.

Нередко неисправности электрогенератора проявляются в поездке, когда автовладелец лишен возможностей собственными силами демонтировать устройство (во многих моделях требуется наличие специального инструмента, свободного доступа со стороны днища) и детально проверить работоспособность. Но поверхностную диагностику, определение большинства возникших проблем можно провести, не снимая генератора с машины.

Предварительная проверка.

Предварительно осуществляется проверка деталей, непосредственно к генератору не относящихся, но оказывающих влияние на работоспособность:

  • Предохранителя в цепи заряда АКБ;
  • Приводного ремня.

Сгоревший предохранитель заменяют. Так же поступают с ремнем при наличии трещин, расслоений. Проверку натяжения осуществляют простым нажатием рукой на середину свободного участка. При прогибе более 10-15 мм потребуется регулировка натяжителем. В случае, когда возможностей регулировки недостаточно для устранения – ремень меняют.

Зачастую таких действий достаточно, чтобы восстановить нормальную зарядку АКБ. В противном варианте потребуется детальная диагностика.

Общая проверка работоспособности.

Для диагностики необходим мультиметр (тестер) или вольтметр с пределами измерения до 20 В. Универсальный прибор предпочтительнее, поскольку может понадобиться для дальнейшего тестирования узлов.

Порядок работы следующий:

  • Определяют напряжение на зажимах АКБ при заглушенном двигателе. Нормальным считается уровень 12.3-12.7 В (зависит от многих факторов, например, температуры). Напряжение порядка 12 В и ниже говорит о проблемах с зарядкой и/или АКБ и служит достаточным поводом для тщательной проверки узлов электрогенератора.
  • Заводят и прогревают двигатель, проводят повторный замер. Во всем диапазоне скоростей вращения напряжение должно лежать в пределах 13.2-14.2 В. Если напряжение не повышается до указанных значений – генератор неработоспособен, не обеспечивает заряда батареи или нарушены цепи заряда. Превышение уровня 14.5 В (для некоторых авто 14.8 В) свидетельствует о проблемах реле-регулятора, необходимости его дальнейшей проверки.

Нередко на интернет-сайтах описывают способ проверки без измерительных приборов. Согласно предлагаемой методике заводят двигатель, прогревают, затем отсоединяют одну из клемм аккумулятора. Если мотор не глохнет – электрогенератор функционирует удовлетворительно. Такая проверка ОПАСНА для электрооборудования автомобиля!

Даже незначительная индуктивность подсоединенных к клеммам АКБ проводников при прерывании тока (отсоединении контактов) становится источником выброса напряжения малой длительности со значительной амплитудой. Такой выброс может повредить бортовую электронику, вызвать перегорание приборов. Автовладельцам, которые решаются на такие действия, следует помнить – выполнять их допустимо только с «минусовой» клеммой аккумулятора, отсоединять «плюс» ЗАПРЕЩЕНО!

Строжайше запрещена еще одна «народная» проверка – «на искру» кратковременным замыканием присоединенных к выходу генератора проводников. Отсутствие ограничений по току способно вывести из строя выпрямительные диоды и другие элементы схемы!

Проверка отдельных узлов.

При обнаружении проблем в работе электрогенератора требуется проверка отдельных узлов, чтобы определиться с дальнейшими действиями – возможностью продолжать движение (если поломка произошла в поездке), необходимостью ремонта или полной замены устройства.

Вообще, при появлении проблем в дороге рекомендуется отключить генератор и добраться до ближайшего сервиса (на аккумуляторе, если хватит заряда) или на буксире (эвакуаторе). Эксплуатация автомобиля с неисправным источником питания может обернуться серьезными проблемами (например, полным выходом из строя бортовой электроники).

Проверка механики.

Износ втулок и подшипников, на первый взгляд представляется наименее серьезной проблемой. Однако, их износ приводит к увеличению трения, перегреву устройства, дополнительному (пускай, незначительному) отбору мощности двигателя. Возможны перекосы, разрушения деталей, полнее заклинивание ротора, обрыв приводного ремня.

Целостность приводного шкива проверяют визуально. Для контроля состояния подшипников (втулок) достаточно провернуть ротор вручную, попытаться сдвинуть его перпендикулярно оси вращения. При износе деталей слышен характерный звук, ротор проворачивается со значительным сопротивлением. Люфт перпендикулярно оси – признак значительного износа, говорит о необходимости замены деталей.

Щеточный узел.

Для проверки щеток достаточно демонтажа щеточного узла, визуального осмотра деталей. При сильном износе щетки рекомендуется заменить. Пред установкой следует проверить состояние коллектора.

Коллектор (токосъемные кольца).

Узел отвечает за подачу напряжения возбуждения. Соответственно, значительный износ коллекторных колец привит к нарушению генерации, нестабильности выходного напряжения. При скольжении щеток по поверхности изношенных колец наблюдается искрение, становящееся источником помех, сбоев в работе бортовой электроники.

Определяется состояние колец после демонтажа щеточного узла визуально (осмотром поверхности) или на ощупь. Признаком значительного износа является упоминавшееся выше искрение.

Ликвидировать проблему можно шлифовкой поверхности коллекторных колец (однако проводить ее до бесконечности не получиться — толщина проводящего слоя ограничена, в итоге потребуется замена ротора).

Короткое замыкание между кольцами возможно при образовании токоведущих мостиков (из графитовой или металлической пыли, осаждающейся при срабатывании щеток и колец). Устраняется очисткой поверхности коллекторного узла.

Состояние обмоток.

В электрогенераторе возможны:

  • Обрыв фазных обмоток статора, обмотки возбуждения.
  • Межвитковое короткое замыкание;
  • Пробой на корпус.

Частично диагностировать неисправности можно с использованием тестера. Прибор используется в режиме измерения сопротивления, предел измерения – единицы Ом. Перед измерениями следует отключить подсоединенные проводники, снять щетки.

Проверка обмотки возбуждения:

  • Измеряют сопротивление между коллекторными кольцами. В случае исправной обмотки величина составляет 2.3-5.1 Ом (номинальное сопротивление 4.3 Ом). «Бесконечность» на омметре свидетельствует об обрыве, меньшее значение – косвенный признак межвитквого КЗ.
  • Проверяют обмотку на межвитковое короткое замыкание. Подают на контактные кольца 12 В от аккумулятора через мультиметр, включенный в режим измерения постоянного тока (предел более 5 А). Показания более 5 А свидетельствуют о наличии замыкания между витками.
  • Проверяют пробой изоляции, измеряя сопротивление между одним из коллекторных колец и корпусом. Величина более 50 кОм – признак пробоя.

Аналогичные проверки (кроме поверки на пробой) не снимая устройство провести невозможно. Во-первых, требуется отсоединить выводы обмоток от выпрямительного моста. Во-вторых, их сопротивление – низкое, порядка 0.3 Ом, измерить его без прецизионных приборов сложно.

Выпрямительный мост.

Выход из строя диодов выпрямителя – достаточно частая неисправность, представляющая серьезную опасность. Пробой диодов равносилен режиму короткого замыкания на выходе электрогенератора, создает ударные токовые нагрузки для обмоток, перегрев, нарушение изоляции с дальнейшим выходом из строя.

Детальную проверку, определение сгоревшего диода возможно повести, только сняв мост. Однако, сделать выводы о работоспособности получится без демонтажа устройства.

Для этого:

  • Отсоединяют провода, демонтируют щеточный узел.
  • Тестером (мультиметром) измеряют сопротивление между клеммой В+ (30) и корпусом. Предел измерений – 1 кОм, «плюсовой» щуп на В+(30). Если диоды не побиты – результат измерений – бесконечное сопротивление. Низкое сопротивление свидетельствует о пробое стойки моста (наиболее частая неисправность).
  • Изменить полярность (поменять местами щупы тестера). Показания должны соответствовать паре открытых диодов (максимум в пределах 200-500 Ом).
  • Аналогично проверяют дополнительный выпрямитель, питающий реле-регулятор – вместо клеммы В+(30) щуп прибора располагают на контакте D+ (61).

Возможен вариант пробоя только диодов верхнего (нижнего) плеча выпрямителя, измерения, описанные выше, неисправность не определяют.

Для диагностики верхнего плеча выпрямителя их проводят аналогично, но вместо корпуса щупом касаются одного из болтов крепления моста (в этих местах присоединяются обмотки). Низкое сопротивление в первом случае («плюсовой» щуп на В+(30) говорит о пробое).

Для нижнего плеча проводят измерения между болтом крепления и корпусом устройства. При пробое получают низкое сопротивление, когда «плюсовой» щуп расположен на болте, а «минусовой» на корпусе.

Пи отсутствии тестера используют аккумулятор, лампу на 10-15 Вт и проводники. «Плюсовому» щупу соответствует провод, подключенный к «+» АКБ. Порядок действий аналогичен приведенному выше. При низком сопротивлении лампа загорается.

Рекомендую прочитать:

Как проверить генератор

Как проверить генератор

ГЕНЕРАТОР ТЕСТИРОВАНИЕ

ПРИМЕЧАНИЕ. Эти тесты предназначены для генераторов 12 В. Те же тесты будет работать с генераторами 6 В, но напряжение будет примерно вдвое меньше Значения 12 В.

Заряжается ли мой генератор?

Если у вас есть вольтметр, вот несколько простых тестов:

Измерьте напряжение на батарее. Должно быть около 12.6 вольт с двигатель выключен. По мере разгона двигателя напряжение должно увеличиваться. где-то около 14 вольт. Если да, то генератор работает и заряжается. батарея.

Если вольтметр не показывает , а не при работающем двигателе, сначала проверьте убедиться, что щетки генератора не изношены слишком сильно. если ты можно слегка надавить на щетки при работающем двигателе и посмотрите, не гаснет ли лампа генератора или увеличивается ли показание вольтметра.

Если это так, кисти могут быть изношены до такой степени, что они не прикладывают достаточно усилий. давление на коммутатор.

Испытания генератора

Если щетки в порядке, выполните этот тест:

Отсоедините генератор от регулятора (наверное, проще всего просто снимаем провода с генератора).
Подключите перемычку от DF на генераторе к раме генератора. Теперь запустите двигатель и измерьте напряжение от земли до D + на генераторе.

ПРИМЕЧАНИЕ. Некоторые генераторы имеют разные типы клемм;
подтвердите, что это DF и D + .

При увеличении оборотов двигателя напряжение должно подскочить до +35. вольт или около того (при 3000 об / мин).
Если он проходит этот тест, генератор исправен.

(Не проводите этот тест дольше, чем необходимо, поскольку он приведет к перегреву генератора.)

Поляризация

Если это не удается, возможно, необходимо поляризовать генератор.
Оставьте перемычку подключенной от DF к земле.
Снимите ремень вентилятора.
Подключите провод от клеммы + аккумулятора к D + на генераторе.

Вал генератора должен начать вращаться.

Не бегайте в таком режиме дольше нескольких секунд, чтобы избежать перегрева.

Генератор теперь будет правильно поляризован.
Если генератор не вращался , а не во время этого испытания двигателя, генератор скорее всего неисправен.

Снова наденьте ремень и повторно проверьте напряжение генератора с заземленным DF .Если выходное напряжение все еще низкое, генератор неисправен.

О поляризации

Зачем генераторы нужно «поляризовать». Автогенераторам нужны магнетизм, чтобы начать. Этот «остаточный» магнетизм остается в Поле. полюса даже после остановки двигателя.

При следующем запуске генератора остаточный магнетизм создает небольшой напряжение в обмотках якоря. Недостаточно для зарядки аккумулятора, но достаточно, чтобы позволить обмоткам возбуждения потреблять ток.Поскольку поле тока увеличивается, полюсные наконечники создают еще больший магнетизм. Это делает даже больше напряжения в якоре, и цикл продолжается до тех пор, пока генератор
не будет способен производить максимальную мощность.

Что же происходит с генератором, который хранился долгое время или недавно построенный? Остаточный магнетизм, возможно, снизился до точки. где он больше не может заставить генератор производить напряжение. В случае нового генератора или генератора, с которым неправильно обращались, остаточная может даже быть из неправильного направления (полярные полярности северный и южный).

Поляризация — это простой процесс, используемый для восстановления невязки полюса поля магнетизм и обеспечивают правильное направление магнитного поля.

Нужно ли поляризовать регуляторы?

Нет, регуляторы не чувствительны к полярности.
Но мой регулятор пришел с инструкциями по его поляризации …
Эти инструкции фактически поляризовали генератор, а не регулятор. Производитель регулятора просто хочет убедиться, что ваш генератор будет работать. правильно, чтобы не винить регулятор.

Как проверить автомобильный генератор. Как определить неисправный генератор

  1. Дом
  2. легковых автомобилей
  3. Как проверить автомобильный генератор. Как определить неисправный генератор
Автомобильный генератор — устройство с приличным запасом надежности и долговечности, но, как и любой другой механизм, подвержено износу и поломкам.

14.11.2015 15:12:55 341

диодный мост ток заряда значение сопротивления регулятор напряжения клеммы аккумулятора

это то, что подскажет контрольная лампа

При неисправности генератора в большинстве случаев отмечу лишь сигнальную лампочку на приборной панели.При включенном зажигании и выключенном двигателе он должен гореть — эта индикация необходима для проверки исправности лампы. После запуска двигателя одновременно с началом вращения ротора генератора лампа гаснет, указывая на то, что генератор выдает номинал тока. В случае, когда сигнальная лампа или мощность ее свечения увеличились, зарядный ток на аккумулятор не подается вообще. Поиск и устранение неисправностей следует начинать непосредственно с генератора, затем проверять заряд всей цепи.Если при работающем двигателе контрольная лампа тускло светится или мигает, значит, генератор вырабатывает ток низкого напряжения. Наиболее частой причиной такой неисправности является недостаточное натяжение ремня привода генератора, хотя и не устраненное, и неисправность регулятора напряжения.

Проверить регулятор напряжения

Основное назначение регулятора напряжения — подача на аккумулятор автомобиля и электросистему постоянного напряжения в диапазоне от 13,5 до 14,5 В (у разных моделей автомобилей диапазон значений рабочего напряжения может незначительно отличаться).Перед запуском двигателя необходимо измерить напряжение на выводах аккумуляторной батареи. В зависимости от «свежести» аккумулятора и его состояния значение разности потенциалов будет от 12 до 12,8 В. После этого запускаем двигатель и мультиметром измеряем напряжение на выводах аккумуляторной батареи. Как уже было сказано, оно должно быть в пределах 13,5 — 14,5 В и не превышать пороговое значение даже в случае работы двигателя на высоких оборотах. Если регулятор напряжения неисправен, зарядный ток, идущий от генератора, будет увеличиваться пропорционально частоте вращения двигателя, иногда достигая критических значений.В результате перезарядки батареи выкипит электролит и выйдет из строя аккумуляторная система. Помимо аккумулятора, слишком высокое напряжение зарядного тока способно вывести из строя устройства бортовой электроники автомобиля. Если при работающем двигателе напряжение на клеммах аккумулятора не увеличивается, а уменьшается, значит, зарядный ток на аккумулятор не подается.

проверка диодного моста

Обычно диодный мост состоит из 6 диодов, 3 из которых «отрицательные», а 3 «положительные».«Переведя мультиметр в режим омметра, необходимо сначала подключить щуп к плюсовой пластине, а вторым прикоснуться поочередно к клеммам трех диодов, зафиксировав значение сопротивления, показываемое омметром. Затем к плюсовой пластине к диодному мосту подключите второй щуп и первым поочередно измерьте сопротивление на концах диодов. Омметр должен показывать проводимость (для фиксации любого сопротивления) на всех диодах только в одном случае, после смены мест щупов измеритель не должен показывать проводимость.Если хотя бы один из диодов показывает проводимость в обоих направлениях, значит, он сломан, и, следовательно, диодный мост необходимо отремонтировать или заменить на новый. Аналогично проверил пробой «минусовых» диодов.

Проверить ротор и статор

Мультиметр, переведенный в режим омметра, измеряет сопротивление обмотки возбуждения ротора, присоединяя щупы мультиметра к контактным кольцам. Сопротивление от 2 до 5 Ом свидетельствует о нормальном состоянии обмотки.Низкое сопротивление, близкое к нулю, укажет на межвитковую цепь, а стремление к бесконечности — на обрыв обмотки. Слишком высокое значение сопротивления — свидетельство плохого контакта контактных колец с выводами обмотки. Оценить состояние изоляции обмотки возбуждения ротора можно, измерив сопротивление между ротором и контактным кольцом. В случае утечки тока на землю прибор покажет определенное значение сопротивления. Перед проверкой статора не забудьте отключить выводы диодного моста генератора.Сопротивление между выводами обмоток статора должно быть около 0,2 Ом. Между общим выводом (нулем) и выводом одной из обмоток значение сопротивления должно быть около 0,3 Ом. Проверка состояния изоляции обмотки статора производится аналогично изоляции ротора. Удачи тебе! Ни гвоздя, ни палочки!
Статьи по теме

Как проверить генератор 12 В


Проверьте это!

Наш собственный
Archie
«46 Texaco»
Bentz

занял первое место (на Amazon) по истории автомобилестроения!

См. Ссылку ниже для изображения.

ЗАПРАВКА
ПРОШЛОЕ

Все подробности можно найти здесь.

Форумы60

темы123,411

сообщений

члена44 655

Мост онлайн 1,229
Янв 21st, 2020

Как проверить генератор 12 В

Присоединился: апр 2011 г.

Сообщений: 525

OP

Магазин Shark

Наконец-то я привел свой грузовик в «нормальное» рабочее состояние.Поставил вольтметр на мою батарею и завел двигатель. Я читал около 12,6 В независимо от оборотов от 900 до ~ 2000. Мне это не кажется правильным. Генератор был недавно отремонтирован и может работать 2-3 часа. Я прошел через процесс поляризации, когда я его установил — я полагаю, что потребовалось. Это генератор GM с клеммами, отмеченными A и F. Я уверен (но не уверен), что он и регулятор правильно подключены — проводку выполнил я.

Боб



BobS46

Re: Как проверить генератор 12 В

Присоединился: апр 2005 г.

Сообщений: 9,773

Grease Monkey, главный модератор Truck Talk & Greasy Spoon

Ваши показания могут означать, что аккумулятор полностью заряжен.Может быть,



Martin
’62 Chevy C-10 Stepside Shortbed (Рестомод в процессе)
’47 Chevy 3100 5 Window (долгосрочный проект)
’65 Chevy Biscayne 4dr 230 I-6 один владелец (я # 2) «Эмили»
’39 Dodge Businessmans Coupe «Clarence»

«Я боролся с законом, и закон победил», теперь я на пенсии!
Поддержите тех отважных мужчин / женщин, которые стоят за «Тонкую синюю линию»! Обними копа!
USAF 1965-1969 Weather Observation Tech (Мне платили, чтобы я смотрел на облака)

Re: Как проверить генератор 12 В

Присоединился: июн 2011 г.

Сообщений: 4,077

‘Болтер

При зарядке напряжение должно достигать 14.4 или около того, если аккумулятор разряжен. Насколько легко это начать? Какое у вас напряжение АКБ при запуске стартера — нужен помощник.

Эд



’37 GMC T-18 с DD 4-53T, RTO-610, 6231 доп., Ходовая часть GMC ’95, полнодисковые тормоза, гидроусилитель руля, колеса 22,5 и шины.
’47 GMC 1 тонна с 302, NP-540, полный привод, передний мост Blazer.
’54 GMC 630 w / 503 gasser, 5 скоростей, бывшая пожарная машина, укороченная WB 4 ‘, установка 8’ кровати.
’55 GMC 370 w / 270, 420 4-х скоростной, зерновой, самосвал от НД.Работает нормально.

Re: Как проверить генератор 12 В

Присоединился: фев 2004 г.

Сообщений: 22,373

‘Болтер

Я несколько раз обрисовал последовательность испытаний для диагностики системы зарядки генератора / регулятора, поэтому в архивах должно быть много информации.Поехали, еще раз!

Шаг 1:
Отсоедините провода якоря и возбуждения от генератора. Запустите двигатель и дайте ему поработать немного выше холостого хода. Подключите вольтметр между ARM. клемма и корпус генератора. Вы должны найти где-то между 1/2 и 3/4 вольт постоянного тока на клемме ARM. Это называется «остаточное напряжение». Это происходит из-за небольшого количества магнетизма, остающегося в сердечнике якоря. Если нет, снова поляризуйте генератор, на мгновение подключив перемычку от напряжения батареи к штырю ARM.Двигатель работает или остановлен не имеет значения для этой процедуры.

Шаг 2:
Подсоедините провода к генератору. Следите за напряжением на проводе ARM на генераторе или регуляторе и соедините перемычкой клемму F регулятора с землей. Напряжение на выводе ARM должно неограниченно расти по мере увеличения частоты вращения двигателя. Не допускайте превышения напряжения 15-16 вольт. Если вышеперечисленные тесты верны, ваш генератор в порядке.

Проверить напряжение на выводе BAT регулятора при двигателе на быстрых холостых оборотах.Если он не находится в пределах нескольких десятых вольт от клеммы ARM, у вас неисправный регулятор, грязные точки регулятора или тот, который не отрегулирован. Напряжение на клеммах аккумулятора при исправной системе зарядки должно быть в пределах 13-14,5 вольт, в зависимости от степени заряда аккумулятора. Напряжение ниже 13 указывает на проблемы. Напряжение ниже 12,6 или около того указывает на отсутствие заряда.

Теперь, если все пойдет как обычно, люди посмотрят на описанную выше процедуру, решат, что это слишком сложно, и установят генератор! Жалость!
Джерри



Жертва убийства утонула в ванне, полной рисового криспи и молока.
Коронер обвинил в преступлении убийцу хлопьев!

Сжиматься и рыдать от страха, Элои — — — — мы, морлоки, на охоте!

Re: Как проверить генератор 12 В

Присоединился: Май 2005 г.

Сообщений: 8,155

Sir Searchalot

Боб, я знаю, что вы об этом не спрашивали, но: Похоже, если вы обновили до 12 В, вам следует использовать генератор переменного тока.Избавьтесь от всех компонентов проводки / зарядки ловушки хлопков под капотом. Намного надежнее.
Просто сравните количество компонентов, общую длину проводов, количество проводов и количество оконечных точек. Пора хотя бы в 60-е.

«Генераторы переменного тока имеют несколько преимуществ перед генераторами постоянного тока (динамо). Они легче, дешевле, прочнее и могут обеспечивать полезный заряд на холостом ходу. В них используются контактные кольца, которые значительно продлевают срок службы щеток по сравнению с коммутатором.Щетки в генераторе переменного тока пропускают только постоянный ток возбуждения, небольшую часть тока, переносимого щетками генератора постоянного тока, которые несут всю мощность генератора. Для преобразования переменного тока в постоянный требуется набор выпрямителей (диодный мост). Для обеспечения постоянного тока с низкой пульсацией используется многофазная обмотка, а полюсные наконечники ротора имеют форму (кулачковые). Автомобильные генераторы обычно имеют ременной привод с частотой вращения коленчатого вала в 5-10 раз. Генератор работает с разной частотой вращения (которая меняет частоту), поскольку приводится в движение двигателем.Это не проблема, потому что переменный ток выпрямляется в постоянный ». Источник, Wiki, конечно.

Возьми транзистор, сестра.

Извини, Джерри, но, как ты и подозревал, я здесь. Ян для инь.



Берегитесь осторожных водителей !!!
Я уехал в путешествие по эго. Вернусь 30 февраля.
Я не автомеханик, но играю одного по телевизору.
Я беру 0,02 доллара за каждое мнение и пользуюсь Paypal.
План Б всегда лучше, чем план А по определению.
Вы не можете научить новую собаку старым трюкам.

Re: Как проверить генератор 12 В

Присоединился: авг 2012

Сообщений: 1,743

Магазин Shark

Вот пара советов по устранению неполадок в тени деревьев, которые помогут изолировать, если на дороге вдали от ваших инструментов / магазина / гаража возникнет состояние отсутствия заряда.Тем не менее, описанный выше метод HRM следует использовать для надлежащего поиска и устранения неисправностей и ремонта.

Когда двигатель работает на высоких оборотах холостого хода или выше, снимите крышку доступа к щетке с генератора (обычно ремень), вы должны увидеть по крайней мере одну из щеток в сборе на верхней стороне. С помощью толстой деревянной палочки осторожно нажмите на щетку, чтобы заставить ее лучше контактировать с комментатором. Если щетки изношены или между щеткой и комментатором попала грязь, это может привести к ее зарядке.Он может работать достаточно хорошо, чтобы доставить вас домой, где вам следует отремонтировать генератор.

Иногда могут заедать контакты АКБ, возбуждения или якоря в регуляторе. Когда двигатель работает на оборотах выше, чем на холостом ходу, осторожно постучите по регулятору, чтобы увидеть, начинает ли он заряжаться. Если так, как указано выше, вы можете добраться до дома. Вам нужно будет очистить и проверить настройку на всех трех контактах регулятора.

Конечно, убедитесь, что все ваши электрические соединения чистые и надежные: 2 на генераторе и 3 на регуляторе.
Удачи
Дэйв


Re: Как проверить генератор 12 В

Присоединился: апр 2011 г.

Сообщений: 525

OP

Магазин Shark

Джерри, спасибо за информацию и приношу свои извинения за репост. Его следует опубликовать в разделе «Технические советы». Он краткий и понятный.У меня на арматуре было 2,7 в, проводов не подключал, 1800-200 об / мин. Провода подключены, поле подключено, напряжение выросло до 17 В через несколько секунд. Думаю, это означает, что я перехожу к регулятору.

Советы других тоже стоили запомнить — спасибо.

Боб



BobS46

Re: Как проверить генератор 12 В

Присоединился: фев 2004 г.

Сообщений: 22,373

‘Болтер

Хорошие новости! Очевидно, ваша поляризация сработала.Теперь снимите крышку с регулятора, отсоединив и заклеив провод «BAT», чтобы предотвратить его замыкание на что-либо. Очень легко прикоснуться этой крышкой к неправильному месту внутри регулятора и получить «положительный результат проверки дыма». Используйте кусок, вырезанный из чистой визитной карточки или каталожной карточки, и тщательно отполируйте им точки. ЗАПРЕЩАЕТСЯ использовать файл, наждачную бумагу или наждачную бумагу на точках регулятора. Они открываются и закрываются, слегка протирая, и даже очень мелкие царапины заставят их прилипнуть.Два набора точек удерживаются закрытыми пружинами: регулятор тока за выводом ARM и регулятор напряжения за выводом FLD. Если один из них загрязняется, ток возбуждения генератора прерывается, и напряжение не может расти автоматически.

Третий набор точек, за клеммой BAT, находится реле отключения, которое подпружинено в открытом положении, когда двигатель не работает. Это предотвращает разрядку аккумулятора через генератор в любое время, когда напряжение генератора ниже напряжения аккумулятора.При снятой крышке снова подсоедините провод BAT и запустите двигатель. по мере увеличения оборотов двигателя выше холостого хода реле отключения должно замкнуться, а напряжение на выводах аккумуляторной батареи должно возрасти до 13 с чем-то. Если это так, осторожно переустановите крышку и приступайте к своим делам — — — — вы починили! Если нет, начните покупать регулятор и помните- — — — -существуют два типа регуляторов- — — -оригинальное оборудование «Delco» и «Неправильно!» Обычно на Ebay есть куча регуляторов Delco по разумной цене.Удачи!
Джерри



Жертва убийства утонула в ванне, полной рисового криспи и молока.
Коронер обвинил в преступлении убийцу хлопьев!

Сжиматься и рыдать от страха, Элои — — — — мы, морлоки, на охоте!

Re: Как проверить генератор 12 В

Присоединился: фев 2004 г.

Сообщений: 22,373

‘Болтер

Если генератор имеет пониженный корпус, пружинной ленты не будет.Блоки на 6 В с коротким корпусом и одинаковым диаметром корпуса до конца — это блоки с лентой.
Джерри



Жертва убийства утонула в ванне, полной рисового криспи и молока.
Коронер обвинил в преступлении убийцу хлопьев!

Сжиматься и рыдать от страха, Элои — — — — мы, морлоки, на охоте!


Испытание динамо-машины и проверка продукции

Динамо-машина — это простой генератор постоянного тока с двумя выходными клеммами.

Динамо-машина — это прочный и простой тип генератор который был установлен на многих более ранних автомобилях. Большинство современных автомобилей оснащены генератор .

Если вы подозреваете, что динамо-машина неисправна, проверьте все соединения с ней с помощью схема тестер.

Убедитесь также, что динамо-машина действительно вращается, когда двигатель работает, и что приводной ремень отрегулирован на правильное натяжение и не проскальзывает (см. Проверка, регулировка и установка приводных ремней ).

Проверка выхода с помощью вольтметра или тестера

Проверка мощности динамо

Подключите положительный провод вольтметра к клемме D, а отрицательный провод к земле.

Сделайте эти проверки с вольтметр если возможно. В противном случае используйте тестер цепей или контрольную лампу.

Инструкции для автомобиля с отрицательной (-) системой заземления. Для положительный (+) система заземления: отрицательное считывание означает положительный, а положительный — отрицательный.

Подключите вольтметр к аккумулятор терминалы в то время как двигатель это работает. Попросите помощника увеличить обороты двигателя до холостого хода.

The напряжение батареи должен загореться, либо лампа тестера (или фары) должна загореться.

Если это не так, и если проверки соединений и приводного ремня были удовлетворительными, выключатель выключите двигатель и отсоедините два кабеля от концевой панели динамо-машины.

Клеммы обычно имеют маркировку D и F. Они бывают разных размеров, но при необходимости промаркируйте их, чтобы избежать путаницы.

Используйте небольшой отрезок довольно тяжелого кабеля, чтобы соединить клеммы D и F динамо-машины. Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин .

Подключите положительный провод вольт метр к клемме D, а отрицательный провод — к земле.Счетчик должен показывать около 14 вольт (или лампочка на 12 вольт должна ярко светить). Если так, динамо-машина работает.

Тестирование кабелей

Испытание динамо-тросов

Подсоедините тросы динамо-машины, оставив короткий мостовой кабель на месте. Отсоедините кабели со стороны блока управления, где они также обозначены буквами D и F.

Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин. Подключите положительный провод вольтметра к кабелю, отсоединенному от клеммы D на блоке управления, чтобы проверить, исправен ли он.

Затем проделайте то же самое с кабелем от клеммы F на блоке управления.

Если кабели исправны и динамо-машина заряжается, как было проверено ранее, счетчик должен показывать около 14 вольт, и любая неисправность должна быть в блоке управления.

Проверка низкой скорости зарядки или невозможности зарядки

Тестирование клеммы D без перемычки между D и F должно привести к низкому показанию.

Если первая проверка выхода (см. Слева) показала, что динамо-машина не заряжается, снова отсоедините клеммы D и F на концевой пластине динамо-машины, но удалите перемычку между клеммами.

Запустите двигатель и попросите помощника разогнать его до 2000 об / мин (средняя скорость).

Если автомобиль не оборудован тахометр (тахометр), 2000 об / мин — это частота вращения двигателя, когда автомобиль движется со скоростью 30 миль / ч наверху механизм .

Подключите вольтметр между клеммой D и массой.

Если показание напряжения составляет от 2 до 4 В — достаточно, чтобы зажечь лампу фонарика, но не автомобильную лампу на 12 В в тестере цепей, неисправность заключается в поле катушка или кисти .

Если нет напряжения, неисправность в арматура или выходные кисти.

Безопасно проверьте выход портативного генератора (с помощью дешевого вольтметра)

GeneratorGrid — это независимый сайт с обзорами, который гордится непредвзятыми отзывами. Я не связан ни с какими производителями и не принимаю платные отзывы. Когда вы покупаете по моим ссылкам, я могу получать комиссию, которая помогает мне покупать больше генераторов для тестирования. — Скотт

Последнее обновление 11 ноября 2020 г., Скотт

Портативный генератор может быть отличным инструментом для различных ситуаций.

Независимо от того, используете ли вы его в качестве аварийного резервного источника питания, для питания инструментов в удаленном месте или для улучшения работы в походе или в походе, важно, чтобы ваш генератор вырабатывал правильное напряжение.

Как узнать? Все, что вам нужно — это дешевый вольтметр.

Безопасность прежде всего

При использовании вольтметра для проверки выходной мощности генератора важно соблюдать несколько правил безопасности.

В идеале вы должны стоять на резиновом коврике и носить обувь с непроводящей подошвой.Это всего лишь мера предосторожности, но это хорошая идея. Хотя это маловероятно, вы можете получить серьезные травмы.

Также обязательно, чтобы вы не касались регулятора напряжения или других проводов в любой точке — иначе вы можете получить сильный удар .

Проверка выходной мощности вашего генератора действительно достаточно безопасна, но предосторожность не повредит.

Распродажа Мультиметр AstroAI 2000 отсчетов Цифровой мультиметр с вольтметром постоянного тока и переменным током и автодиагностическим тестером; Измеряет напряжение, ток, сопротивление; Проверяет провод под напряжением, целостность цепи
  • УНИВЕРСАЛЬНЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР — Точно измеряет напряжение постоянного и переменного тока, постоянный ток, сопротивление и диод.Этот мультиметр — действительно полезный инструмент для решения промышленных и бытовых электрических проблем. Подходит для бытовых розеток, предохранителей, аккумуляторов (включая автомобили), устранения неисправностей автомобильных цепей, системы зарядки, тестирования электроники в автомобилях и т. Д.

Проверить цену на Amazon

1. Запустите генератор и включите вольтметр

Получите генератор Бег. Включите вольтметр и убедитесь, что он установлен в положение «Напряжение переменного тока».

Если у вас его нет в этом режиме, вы рискуете перегореть предохранитель.

2. Заземлите измеритель

Используя черный провод , заземлите вольтметр, прикрепив его к раме генератора .

Поводок должен иметь зажим «крокодил», который можно использовать, чтобы прикрепить его к раме.

3. Прикоснитесь красным проводом к выходной вилке

Возьмите красный провод и коснитесь им того места, где вы собираетесь подключить инструмент или прибор.

Считайте отображаемое напряжение.

Это текущее выходное напряжение вашего генератора.

Устранение неполадок AVR

Если напряжение не соответствует ожидаемому, вы можете предпринять несколько шагов, чтобы выяснить, в чем проблема.

Во-первых, если в вашем генераторе есть автоматический регулятор напряжения, или АРН, это, скорее всего, причина отсутствия напряжения.

Чтобы проверить это, найдите АРН и отсоедините два провода.

Затем удалите красный и черный провода, идущие от AVR к набору щеток.

Закройте красный и черный провода изолентой, чтобы они не касались друг друга или корпуса.

Возьмите источник питания постоянного тока на 12 В (например, автомобильный аккумулятор) и несколько зажимов типа «крокодил». Прикрепите зажимы крокодила к набору щеток, с которого вы только что сняли провода.

Затем зацепите положительный провод, который вы только что прикрепили к щетке, установленной на батарее.

Положительная линия всегда должна быть направлена ​​к подшипнику. Пока ничего не делайте с отрицательной линией.

На этом этапе запустите генератор.

После того, как генератор проработает не менее 10 секунд, подсоедините отрицательный провод от щеточного набора к аккумуляторной батарее.

Теперь возьмите вольтметр и используйте его для проверки тех первых двух проводов, которые вы сначала отсоединили от AVR.

Он нужен для чтения не менее 60В. Часто этот тест 12-вольтовой батареи действительно решает проблему.

Помогает восстановить остаточный магнетизм, необходимый генератору.

Если это не сработает, вероятно, вам потребуется заменить AVR. Если проблема не в АРН, а ваш генератор по-прежнему не вырабатывает электричество, велика вероятность, что другая, более сложная деталь вышла из строя.

На этом этапе вам следует доставить генератор на обслуживание к авторизованному изготовителем технику.

Заключение

В конечном счете, проверка выходной мощности портативного генератора — это простое и безопасное мероприятие. Дешевый вольтметр — это все, что вам нужно, и процесс довольно прост. Если вы получаете неожиданные показания на вольтметре, основной процесс устранения неполадок немного сложнее, но все же выполнимый и безопасный.

Имеет ли для вас смысл это руководство? Есть ли у вас вопросы без ответа? У вас есть еще вопросы о портативных генераторах? Спрашивайте в комментариях!

Скотт Крагер приобрел генераторгрид.com летом 2020 года и быстро начал покупать каждый генератор под солнышком! В настоящее время у него более десятка генераторов, и их число быстро растет. Он живет в Портленде, штат Орегон, рядом со своей семьей и друзьями.

Последнее обновление от 05.06.2021 г. Партнерские ссылки и изображения из Amazon Product Advertising API

Следуйте этим простым шагам, чтобы проверить выходные данные портативного генератора

Последнее обновление

У вас есть переносной генератор? Вы должны считать это бесценным.Да, портативный генератор может быть отличным предметом, который вы будете использовать в самых разных ситуациях. Возможно, вам нужен электроинструмент, а вы находитесь далеко от ближайших линий электропередач.

Или, возможно, вам потребуется источник питания в качестве резервного источника питания. Возможно, вы находитесь в кемпинге или в последней экспедиции и хотите, чтобы дела продолжались. Во всех этих ситуациях портативный генератор — именно то, что вам нужно. Убедитесь, что у вашего генератора правильное напряжение.

Но как определить правильное напряжение? Для этого вам понадобится только вольтметр.Это не должно быть дорогостоящим. Подойдет и дешевый вольтметр. Между тем, при этом помните, что ваша безопасность превыше всего.

Безопасность прежде всего

Очень важно соблюдать несколько правил безопасности при использовании вольтметра для измерения напряжения в генераторе. Вот несколько полезных советов:

  • Было бы разумно наступить на резиновый коврик и надеть обувь с непроводящей подошвой. Это отличная мера предосторожности для защиты от возможных несчастных случаев с электрическим током, которые могут нанести вам вред.
  • Не прикасайтесь к находящимся в любом месте проводам, так как это может привести к поражению электрическим током. По тем же причинам особенно следует избегать прикосновения к регулятору напряжения.

По сути, это простой процесс проверки выходной мощности генератора. Тем не менее, вы должны проявлять большую осторожность, чтобы предотвратить опасность или возможность несчастного случая со смертельным исходом.

Шаги по проверке выходной мощности генератора

Выполните следующие простые шаги:

  • Включите вольтметр после первого запуска генератора.
  • Во время работы генератора включить вольтметр. Убедитесь, что вольтметр установлен в положение «Напряжение переменного тока». Если этого не сделать, вы рискуете перегореть предохранитель.
  • Заземлите глюкометр. Сделайте это с помощью черного провода. Для этого прикрепите счетчик к раме генератора (если он заземлен!).
  • На поводке найден зажим из кожи аллигатора. Это полезно для крепления счетчика к раме двигателя.
  • Подсоедините красный провод к выходной вилке.
  • Коснитесь красным проводом того места, куда вы хотите подключить прибор
  • Считайте отображаемое напряжение.

Обратите внимание, что все, что отображается в показаниях, является текущим выходным напряжением генератора.

Поиск и устранение неисправностей AVR

Если вы обнаружите, что значение напряжения ниже ожидаемого, вы можете предпринять некоторые шаги, чтобы исправить это:

  • Есть ли у вашего генератора автоматический регулятор напряжения (АРН)? Это могло быть причиной низкого напряжения.
  • Проверьте это, найдя АРН и отсоединив два провода.
  • От AVR к щеточному набору идут провода красный и черный .Удалите выводы.
  • Закройте два провода изолентой. Это предотвратит их касание друг друга или корпуса.
  • Приобретите источник питания постоянного тока на 12 Вольт. Это может быть автомобильный аккумулятор и зажимы типа «крокодил». Зацепите за набор щеток зажимы, которые были сняты с проводов.
  • Установите аккумулятор, зацепив положительный провод, который вы только что прикрепили к набору щеток.
  • Убедитесь, что положительная линия всегда направлена ​​к подшипнику. На этом этапе оставим отрицательную линию .
  • Теперь запустите генератор.
  • Дайте генератору поработать примерно десять секунд, затем подсоедините отрицательный провод щетки к батарее.
  • Возьмите вольтметр. Используйте его для проверки первых двух выводов, отсоединенных от AVR.
  • Попробуйте сделать так, чтобы он читал 60в. Часто для решения проблемы бывает достаточно теста 12-вольтовой батареи. Вы обнаружите, что остаточный магнетизм генератора восстанавливается с помощью этого теста. Это все, что нужно для решения проблемы.
  • Если это не сработает, возможно, вам придется заменить AVR. Если АРН не является причиной низкой выходной мощности генератора или недостатка мощности, возможно, неисправна другая часть двигателя.
  • Если какая-либо другая часть двигателя вызывает проблемы, вам необходимо доставить машину для ремонта к квалифицированному специалисту. Убедитесь, что производитель одобрил выбранного технического специалиста.

Заключение

Проверить выходную мощность портативного генератора довольно просто.Все, что вам нужно, это дешевый вольтметр. Это простой процесс. Если вы получаете неожиданные показания на вашем глюкометре, выполните необходимый процесс устранения неполадок, чтобы устранить проблему.

Конструкция и принцип работы автомобильных генераторов и генераторов переменного тока

АВТО ТЕОРИЯ

ГЕНЕРАТОРЫ И ГЕНЕРАТОРЫ

В статье прошлого месяца были рассмотрены принципы работы с электричеством постоянного тока и принцип работы аккумулятора вашего автомобиля.Теперь мы можем перейти к тому, как заряжается эта батарея. В старых автомобилях (примерно до 1964 года) это было сделано с помощью генератора. По истечении этого времени все автомобили перешли на генераторы, и причины перехода станут понятны. Посмотрим, как работает каждый. Во-первых, генератор:

Схема генератора

.


Основной принцип работы здесь состоит в том, что электричество производит магнетизм. И наоборот, магнетизм производит электричество. Если на стальной стержень поместить катушку с током, стержень намагнитится.Чем больше витков проволоки и чем сильнее ток, тем мощнее магнит. Помещая сердечник из мягкого железа внутрь катушки, магнитные силовые линии концентрируются и усиливаются. Поскольку в железе меньше электрическое сопротивление (помните сопротивление?), Чем в окружающем воздухе, силовые линии будут следовать за сердечником.

Две полюсные колодки генератора сконструированы таким образом. Вместо того, чтобы использовать магниты, которые тяжелые и дорогие, вокруг полюсных наконечников наматывается много витков проволоки.Когда через эти обмотки проходит ток, полюсные наконечники становятся электромагнитами, называемыми ПОЛЕВЫМИ КАТУШКАМИ. Эти две катушки возбуждения соединены последовательно (ток проходит через одну, а затем через другую) и намотаны так, что одна становится северным полюсом, а другая — южным полюсом магнитного поля.

Схема генератора

.


Внутри генератора находится вращающийся центральный вал, который опирается на подшипники с каждого конца. Петли из проволоки (обмотки якоря) наматываются на специальный ламинированный держатель, который называется АРМАТУРА.Якорь поворачивают, помещая шкив на один конец вала и приводя его в движение клиновым ремнем от коленчатого вала двигателя, как показано на рисунке.

К якорю прикреплены сегменты электрического контакта, называемые КОММУТАТОРОМ. Эти сегменты электрически изолированы от якоря и друг от друга, но каждый припаян к одной из обмоток якоря. Это коммутатор, который распределяет электричество по якорю по принципу «включено-выключено», создавая вокруг якоря магнитное поле. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!По вращающимся сегментам коллектора ездят угольные «щетки». Эти щетки удерживаются в подпружиненных скобах, и это давление удерживает их напротив коллектора. Это щетки, которые со временем изнашиваются и требуют замены.

Как все работает

Когда якорь генератора впервые начинает вращаться, в железных полюсных наконечниках возникает слабое остаточное магнитное поле. Когда якорь вращается, он начинает накапливать напряжение. Часть этого напряжения подается на обмотки возбуждения через регулятор генератора (обычно называемый РЕГУЛЯТОРОМ НАПРЯЖЕНИЯ, объяснение в следующей статье).Это приложенное напряжение создает более сильный ток обмотки, увеличивая силу магнитного поля. Увеличенное поле создает большее напряжение в якоре. Это, в свою очередь, увеличивает ток в обмотках возбуждения, что приводит к более высокому напряжению якоря. Это напряжение, конечно, может продолжать расти бесконечно, но оно ограничено (регулированием) до заранее установленного пика. Сейчас все это звучит как вечный двигатель, не так ли? Однако помните, что энергия, приводящая в движение все это, — это коленчатый вал двигателя!

Изучите иллюстрацию и ознакомьтесь с деталями генератора.Следует отметить, что наиболее частая неисправность генератора — это щетки. Во-вторых, выход из строя подшипника, особенно подшипника рядом с ведущим шкивом (неправильное натяжение ремня ускоряет выход этого подшипника из строя!)

Основным механизмом отказа генераторов является неправильная установка нового или восстановленного. С механической точки зрения установка несложная, но с электрической точки зрения все сложнее. Когда генератор остановился в последний раз, в полюсных наконечниках остался остаточный магнетизм.Полярность туфель в то время зависела от направления тока в обмотках катушки возбуждения. Если — во время тестирования и восстановления — ток течет в противоположном направлении, полюсные наконечники изменят полярность. Если генератор затем запускается в автомобиле, обратная полярность приведет к тому, что ток будет течь в неправильном направлении, что приведет к повреждению регулятора и разрядке аккумулятора, когда автомобиль оставлен на ночь. Поэтому все генераторы должны быть поляризованы после установки и перед запуском автомобиля.Это делается, удерживая один конец провода на клемме «аккумулятор» регулятора и царапая другой конец о выходную клемму генератора (для генераторов с внешним заземлением). Для генераторов с внутренним заземлением правильный способ поляризации — отсоединить «полевой» провод от регулятора и поцарапать им клемму «батареи» на регуляторе.

Генераторы

Схема генератора.


Генераторы вырабатывают постоянный ток. Генераторы вырабатывают «переменный ток» или переменный ток.Преимущество генераторов в том, что они вырабатывают гораздо больший ток на низких скоростях, чем генераторы, что позволяет устанавливать в автомобиле все больше и больше аксессуаров. В генераторе «полевые» обмотки размещены вокруг вращающегося центрального вала, а не на «башмаках», как в генераторе. Два железных полюса — отлитых «пальцами» — скользят по валу, закрывая обмотку возбуждения так, что пальцы находятся между собой. Пальцы одного полюса образуют северный полюс, а пальцы другого — южный полюс.Эта сборка называется РОТОР. Ротор окружен серией обмоток вокруг пластинчатых железных колец, прикрепленных к корпусу генератора. Эта сборка называется СТАТОР. Коленчатый вал двигателя раскручивает ротор.

Постоянный ток от батареи подается в обмотку возбуждения ротора с помощью щеток, трущихся о контактные кольца. Один конец катушки возбуждения прикреплен к изолированной щетке, а другой конец — к заземленной щетке. Когда полюсные поля проходят через статор, электромагнитным образом создается ток (как в генераторе), но поскольку ротор состоит из чередующихся северных и южных полюсов, создаваемый ток течет в противоположном направлении каждые 180 градусов вращения.Другими словами, ток «переменный».

Почему это более эффективно? Обмотки статора состоят из трех отдельных обмоток. Это производит так называемый трехфазный переменный ток. Когда используется только одна обмотка, возникает однофазный ток (как в генераторе). Фактически, генератор вырабатывает в три раза больше тока, чем генератор, при том же усилии со стороны двигателя. Кроме того, генераторы намного легче и меньше генераторов.

Но есть небольшая проблема с генераторами переменного тока.Электричество переменного тока не работает в машине! Электрическая система автомобиля — и аккумулятор — нуждаются в постоянном токе. Следовательно, выход генератора переменного тока «выпрямляется» в постоянный ток. Это делается путем пропускания переменного тока в кремниевые диоды. Диоды обладают особой способностью позволять току свободно течь только в одном направлении, останавливая поток, если направление меняется на противоположное. В генераторах переменного тока расположено несколько диодов, так что ток будет течь от генератора к батарее (только в одном направлении, создавая постоянный ток), но не от батареи к генератору переменного тока.

В реальной работе регулятор напряжения определяет напряжение аккумуляторной батареи и общую нагрузку на электрическую систему автомобиля. Когда требуется зарядка, регулятор подает напряжение аккумулятора на щетки статора, и это создает электрическое поле для зарядки. Когда потребность системы в зарядке уменьшается, напряжение на щетках отключается. Все это происходит много раз в минуту, при этом система постоянно включается и выключается, чтобы поддерживать оптимальную эффективность работы.

В нашей следующей статье мы рассмотрим регуляторы напряжения и то, как они работают.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
