Колесо рулевое ВАЗ 2107 (пр-во Россия)

Рулевое колесо и ВАЗ 2107

Волжский автомобильный завод занимался сборкой ВАЗа 2107 с 1982-го по 2012-й год в России. В 2002-м инициативу подхватила и Украина. До 2012-го выпускали машину также Луцкий, Запорожский и Кременчугский автомобильные заводы. ВАЗ 2107 позиционировалась как улучшенный вариант ВАЗ 2105. Экспортировался УАЗ 2107 под названиями Lada Nova, Lada Signet, Lada Riva, Lada 1500.

Собой машина представляла седан с задним приводом и четырьмя дверями. Оборудовался автомобиль четырехцилиндровым рядным карбюраторным двигателем, который работал на бензине. Объем мотора составил 1451 сантиметр кубический, а мощностью семьдесят две лошадиные силы при 5600 оборотах за одну минуту. Такой мотор разгонял машину до ста километров в час за семнадцать секунд, а максимальная скорость автомобиля – ста пятьдесят километров в час. 2107ю оборудовали четырехступенчатой механической коробкой передач.

Естественно, что данное авто оснащалось рулевым колесом, самым удобным средством управления автомобилем по версии многих изданий и ученых.

Руль круглой формы. Устанавливается на рулевую колонку и присоединяется к внешней стороне рулевого колеса одной, а иногда несколькими спицами.

Современные рули обладают кнопкой передачи звукового сигнала, а также клавишами для управления аудиосистемой авто.

Как выбрать для автомобиля?

Стоит обратить внимание на размер, ведь руль не должен прикрывать собой приборную панель. Также обратите внимание на обивку рулевого колеса, чтобы было удобно управляться с «баранкой». Присмотритесь к обивке, которая комбинирует и кожу, и замшу. Не выбирайте обивку из пластика, так как руки потеют и скользят при долгом контакте с ним. Стоит помнить, что наличие рулевого усилителя позволяет более сделать контроль над автомобилем более плавным. Обратите внимание на ваше финансовое положение. Цена некоторых экземпляров может вас огорчить.

Установка на место

На самом деле данный процесс не должен вызывать сложностей у опытного владельца авто. А все необходимое вы найдете в ближайшем магазине.

Первое, что следует помнить это расположение колес. Ведь если колеса будут стоять не ровно, то руль может прикрутиться не верно. Не забудьте отключить звуковой сигнал и подушку безопасности, чтобы она не сработала в ненужный момент. Затем нужно всего лишь выкрутить гайку или несколько, а затем повынимать спицы. Теперь можно ставить новое рулевое колесо и проделать процесс вспять.

Покупка руля для ВАЗа 2107

Автомобили, которые в народе уже успели получить свои прозвища, это своеобразная часть культурного достояния народов, которые жили в Советском Союзе. Пресловутые «Жигули» один из таких экземпляров. Волжский автомобильный завод создал целый культурный феномен, про который теперь слагают анекдоты и забавные истории. И пусть сейчас ВАЗ 2107 уже не так внушителен, как раньше, но даже сегодняшние дороги полнятся образами этого авто. Однако при покупке поддержанного авто, его можно обновить, купив новые автозапчасти. Например, руль – одна из самых важных деталей авто, так как оно находится наиболее близко к водителю.

В интернет – магазине Новатон вы сможете ознакомиться с полным ассортиментом товаров для авто ВАЗа 2107: рули, двигатели, бамперы, а цена не покажется вам несправедливой. А если вы не разбираетесь в автозапчастях, вам помогут наши опытные консультанты, которые работают Советскими автомобилями не один год, будь вы в Киеве или маленьком провинциальном городке И помните, что каждая деталь имеет значение.

Замена руля lada 2107 (ваз 2107)

Автомобиль ВАЗ-2107 в своей конструкции оснащается таким обязательным органом управления, как рулевое колесо. Внешний вид руля на «семерке» приятный, но его большой размер портит всю картину. Размер руля можно сравнить разве что со штурвалом парохода, управлять которым не всегда комфортно. Другое дело, когда в автомобиле установлен маленький и аккуратный руль, управлять котором одно удовольствие. Многие автовладельцы уже на второй день после приобретения авто ВАЗ-2107 меняют штатный руль от парохода на более удобные модели, как спортивного, так и обычного формата.

Но необходимость снимать руль на «семерке» возникает не только для его замены, а также для проведения ремонта, так как конструктивные элементы агрегата имеют свойство вырабатываться. В материале уделим внимание, как снять руль на ВАЗ-2107, и особенностям его ремонта.

Особенности демонтажа


На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

  • Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
  • С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».
  • Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
  • Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
  • Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется. Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

  • С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
  • Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
  • Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле


Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.

В автомобилях ВАЗ 2107 рулевой вал имеет небольшой наклон вниз, а крестовина предназначена для передачи крутящего момента от рулевого вала, находящегося в салоне к червяку моторного отсека.

Техническая конструкция крестовины не сложная — она изготовлена из стали с четырьмя углами, имеющими игольчатые подшипники в состав которых входит маслостойкая резина.

Замена крестовины 2107 происходит в том случае, если резиновые уплотнения потеряли свои защитные способности и внутрь подшипников и соединительных узлов попадает влага и грязь. Из-за этого ведущие колеса очень сложно поддаются вращению, а руль имеет увеличенный угол хода с запоздалой реакцией колес на вращение рулевой колонки. Также при поворотах владелец транспортного средства слышит стук и скрежет металла, что должно его насторожить и немедленно приступить к выявлению причин поломок. Если, проведя диагностику и обнаружив, что крестовина вышла из строя, т.е. ее подшипники, то ремонтировать ее нет смысла, а необходимо только заменить на новую. В авто магазинах продаются комплекты с ремонтными прокладками и оригинальными деталями к каждым моделям Жигулей, поэтому Вам необходимо только выбрать ту запчасть, которая Вам необходима.

Замена крестовины рулевого вала под силу каждому желающему провести это самостоятельно. Здесь нет ничего сверх сложного и начинается работа с выбора места, где Вам будет удобно проводить ремонт. Установив автомобиль на подъемник или смотровую яму нужно руками взяться за вал и фланец ведущей шестерни и раскачивая их стараться повернуть в противоположные стороны. Прежде всего откручиваются болты, отжимающие верхний и нижний кожух вилок крестовины и полностью вынимаются. Блок крестовины передвигается по шлицам и Вам нужно будет снять его сначала с одной стороны вала, а затем с другой. Демонтаж детали возможен после съема стопорного кольца. При этом рулевая колонка также демонтируется для диагностики ее подшипников. Имея необходимый инструмент Вам нужно будет при помощи дрели или зубила ослабить обоймы подшипников, а затем, зажав в тески выпрессовать по очереди. Новые обоймы вставляются в вилки таким образом, чтобы они полностью погрузились в посадочные места, тщательно запрессовав их.

Для необходимой фиксации подшипников их нужно закернить — нанести очередные метки. Все части карданного вала промываются и прочищаются специальными средствами, чтобы удалить с их поверхности все нежелательные старые соединения, грязь и отработанное масло. Новые элементы, собранные воедино смазываются специальным маслом ФИОЛ-2У, и ставятся в обратном разборке порядке.

Перед тем как окончательно затянуть крепления кронштейна рулевого вала несколько раз поворачиваем рулевое колесо в обе стороны для его само установки. После этого закрутить всю конструкцию на место, при помощи новых болтов и гаек, после чего на автомобиле ВАЗ 2107 замена крестовины может считаться завершенной. Проверьте обязательно уровень масла и жидкости в системах охлаждения и коробке передач и в случае надобности долейте их. Всех желающих ждем на наших станциях технического обслуживания, где проведя точную диагностику мастера отремонтируют и заменят любые детали и узлы Вашего транспортного средства, предоставив гарантию качества и после гарантийное обслуживание. У нас Вы сможете получить консультации по всем техническим вопросам и диагностическим мероприятиям. Более подробную информацию Вы узнаете на страницах нашего сайта и у оператора, позвонив по нашим контактным телефонам.

Рулевое колесо ваз 2107 необходимо снимать для его замены на новое или при замене рулевого вала. Прежде чем приступить к снятию колеса, необходимо установить колеса в прямолинейном положение. Далее нанесите метку на колесо и панель приборов, которая будет соответствовать прямолинейному положению и облегчит дальнейшую установку.

Для снятия рулевого колеса проделайте нижеследующую последовательность действий:

  1. Перед работами необходимо отсоединить отрицательную клемму аккумуляторной батареи, чтобы избежать короткого замыкания в цепи, так как придется отсоединять провода сигнала.
  2. Намотайте на плоскую отвертку кусочек тряпки и подденьте накладку звукового сигнала или же просто эмблему и снимите ее.
  3. Торцовым ключом на двадцать четыре отверните гайку крепления рулевого колеса к валу. Так как колесо слегка запресовано на рулевой вал, гайку его крепления не стоит полностью выкручивать с вала, так как при снятие, колесо может резко соскочить и ударить в лицо.
  4. Чтобы снять, просто резко ударяйте по колесу ладонями в разных местах, слегка расшатывайте его и оно соскочит со шлицов. После чего полностью выкручиваем гайку крепления.

На этом ремонтные работы по снятию рулевого колеса ваз 2107 завершены. Произведите его замену или какой-либо другой ремонт например снятие рулевого вала. Процесс установки обратно противоположен снятию. Незабудьте сориентировать колесо относительно метки на панели приборов, чтобы оно стало симметрично.

Источники

Рули на Ваз 2101, 2106, 2107

    В данной категории Вы можете подобрать руль на Ваз для автомобилей семейства Классика и Нива . Все рули представленные в данной категории подходят для ВАЗ 2101-07 и ВАЗ 2121-21214 без каких-либо переделок и доработок .Если у Вас возникнут какие-либо вопросы по данному товару , мы всегда будем рады Вам помочь через форму обратной связи онлайн или по телефонам магазина .

    Все рули произведены в России в заводских условиях, что не даёт усомнится в их качестве и долговечности .Напоминаем , что при оформлении заказа и последующей оплатой на сайте(онлайн) Вы получаете автоматически скидку 2% на приобретённый руль , также при оплате рулевого колеса на сайте компании комиссию банка оплачивает наш магазин.

    Приятных покупок !!!

   Колесо рулевое ВАЗ 2101 Вираж-Люкс спортивный трёхспицевый руль уменьшенного размера с двумя клавишами сигнала побокам.Травмобезопастная пластина крепления и простота установки делает его весьма привлекательным вариантом как и современный вид .Для установки достаточно вынуть заглушку …

570. 00грн.

Колесо ВАЗ 2101 рулевое Вираж нового образца(Модернизированный).Главным преимуществом данного руля является травмобезопастный металлический каркас,который в случае ДТП сгинается не принося увечий водителю .Руль уменьшенного размера , что будет по вкусу любителям спортивной езды .Для установки вын …

584.00грн.

Руль для автомобилей семейства ВАЗ 2101-07 (Классика) и Нива с гидроусилителем и без него . Приятный на ощупь (сечение обода руля позволяет эксплуатировать его без дополнительных оплёток), надёжен в эксплуатации , не нуждается в переходниках и каких-либо переделках .Для установки на автомобил …

732.00грн.

     Колесо рулевое Турбо-Экстрим устанавливается на все модификации автомобилей семейства Классика и Нива без каких-либо переделок и доработок. Двухспицевая компоновка открывает хороший обзор на приборы, а срез снизу способствует более удобной посадке в авто водителям с большой ком …

864.00грн. 684.00грн.

      Колесо рулевое ВАЗ 2101 (2121) Ультра Делюкс отличается от обычого Пилот-Ультра немного увеличенным диаметром , лаковыми вставками чёрного цвета и декоративными выштамповками на ободе руля .Как и все стальные рули представленные в нашем магазине ,данное рулевое колесо не …

744.00грн. 620.00грн.

   Колесо рулевое ВАЗ 2101 Extrim уменьшенного размера с срезом снизу выполнен для любителей спортивной езды. При быстром перехвате водитель интуитивно чувствует положение руля благодаря его угловатости. Клавиша сигнала выполнена в виде клаксона, что открывает хороший обзор приборной пан …

580.00грн.

         Руль Extrim-Delux для автомобилей семейства Классика и Нива устанавливается без каких-либо переходников и подгонок, заводская шлицевая часть и контактная группа сигнала руля (латунная) не дают усомниться в его надёжности.Классическая спортивная трёхспицевая компо …

672.00грн.

     Колесо рулевое ВАЗ 2101 Grand-Extra удобный современный руль ,выполнен как трёхспицевый с клавишей сигнала небольшого размера,что открывает неплохой обзор на панель приборов.Для установки на автомобили семейства Классика и Нива не требует никаких переходников, так как адаптиро …

582. 00грн.

    Колесо рулевое ВАЗ 2101 Grand-Sport -трёхспицевый руль уменьшенного размера .Не нуждается в каких либо переходниках,для установки достаточно вынуть клавишу сигнала и затянуть гайку на рулевом валу.Подходит на все автомобили семейства Классика (ВАЗ 2101-07) и Нива (ВАЗ 2121-21214).

598.00грн.

  Рулевое колесо Grand-Victoria один из наиболее приятных вариантов производимых в Н.Новгороде.Стандартный размер этого руля позволяет без особых усилий поворачивать колёса на месте  в тоже время срез снизу даёт больший простор при посадке водителя в авто.Клавиша сигнала выполнена в вид …

690.00грн.

    Рулевое колесо Grand-Victoria один из наиболее приятных вариантов производимых в Н. Новгороде. Стандартный размер этого руля позволяет без особых усилий поворачивать колёса на месте в тоже время срез снизу даёт больший простор при посадке водителя в авто. Клавиша сигнала выпо …

700.00грн. 649.00грн.

              Руль Гранд-Виктория ВАЗ 2101 с вставками под карбон и срезом снизу удобен как при эксплуатации авто в спорт так и нормальном режиме управления . Наружный диаметр руля составляет 350мм , что позволяет с лёгкостью поворачивать колёса авто на мес …

700.00грн. 649.00грн.

  Колесо рулевое ВАЗ 2101 Pilot-Profi выполнено в виде трёхспицевого руля стандартного размера,что позволяет с лёгкостью поворачивать колёса автомобиля на месте. Современный дизайн и удобная клавиша сигнала делают этот руль неплохой альтернативой автомобилям без гидроусилителя. Подхо …

708.00грн. 640.00грн.

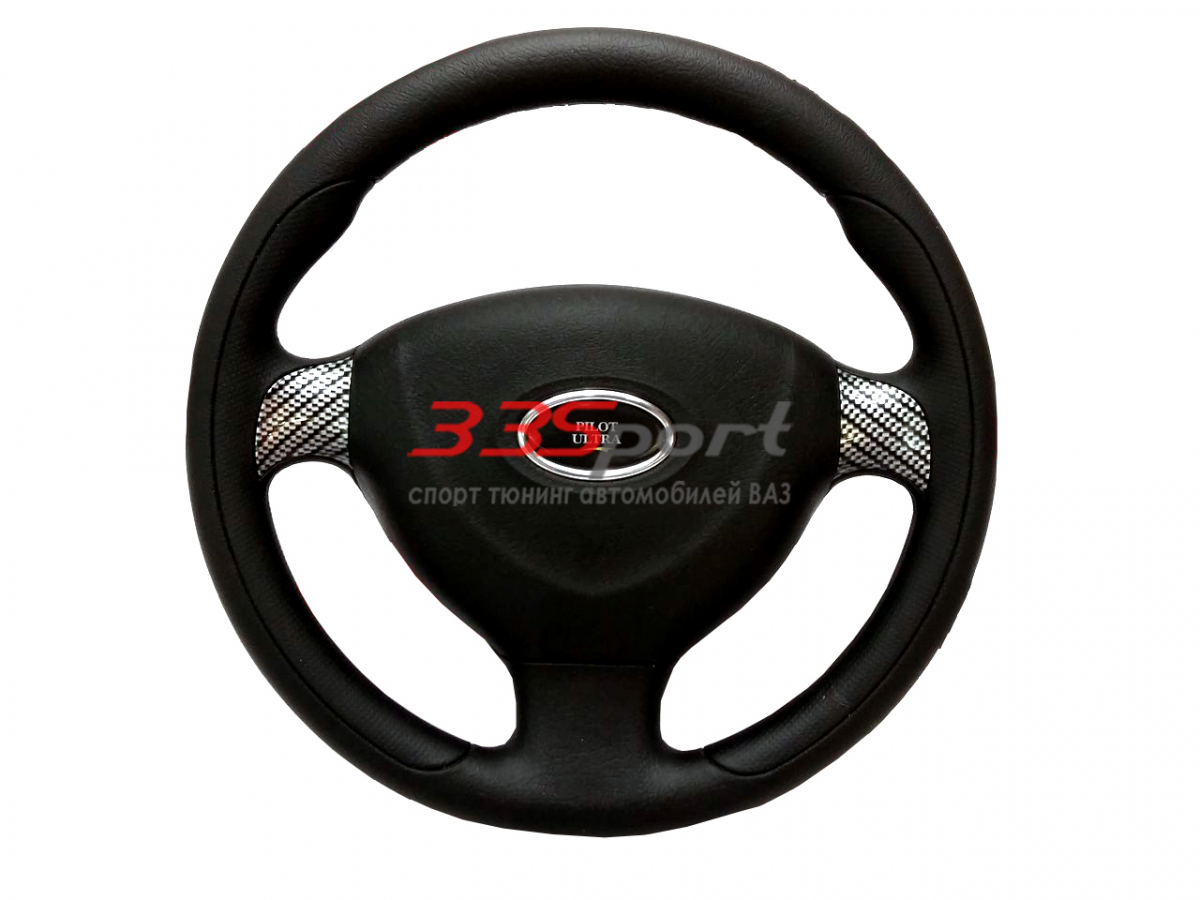

Колесо рулевое  ВАЗ 2101 Pilot-Ultra сертифицированный руль адаптированный под всё семейство классики ВАЗ и Нива .Простой в установке и удобный в эксплуатации.Уменьшенный размер позволяет отнести его к разряду Спорт,но в тоже время компоновка клавиши сигнала придаёт некий классический оттено …

660.00грн.

Колесо рулевое для автомобилей семейства ВАЗ Классика и все модификации автомобилей Нива .Имеет современный дизайн,трёхспицевую компоновку и широкую клавишу сигнала . Вставки под дерево особенно хорошо смотрятся на автомобилях с деревянным декором панели .Для установки потребуется ключ на 24 .Ника …

650.00грн.

Колесо рулевое ВАЗ 2101 барс с карбоновыми вставками отличается от аналогов современным дизайном и как всегда надежным качеством .Не требует никаких переделок и устанавливается на штатное место без каких-либо дополнений ,также устанавливается на автомобили семейства Нива.

650.00грн.

Колесо рулевое ВАЗ 2106 Гранд -Прадо с  вставками под дерево и стандартным размером — современная альтернатива стандартным рулям ВАЗ изготовленных по всем стандартам безопастности . В отличии от рулей производства Китай(Турция,Польша и т. д.) , колесо рулевое Гранд-Прадо не нуждается в к …

780.00грн. 650.00грн.

Колесо рулевое ВАЗ 2101 Гранд-Турбо устанавливается на все заднеприводные ВАЗы включая Ниву и Ниву-Тайгу . Для установки необходимо вынуть заглушку (с надписью Гранд-Турбо) после чего окроется доступ к гайке крепления рулевого колеса ( головка на 24). Никаких переходников не понадобится , …

864.00грн. 696.00грн.

Руль Пилот-Делюкс с деревянными вставками оригинальное сочетание современного дизайна и классической компоновки наряду с отличным внешним видом и уже ставшей традицией безупречного качества рулей производимых в РФ. Для установки достаточно вынуть эмблему на клавише сигнала,после чего откроетс …

768. 00грн. 640.00грн.

   Колесо рулевое ВАЗ 2101 Универсал стандартного размера.Современный дизайн и стандартный размер этого руля делают его хорошей альтернативой на автомобили без гидроусилителя.Прост в установке и удобен в эксплуатации .Единственным недостатком для некоторых водителей может показаться мал …

648.00грн.

Колесо рулевое ВАЗ 2101-07 Пилот-Мастер с классической компоновкой клавиши сигнала на четыре спицы . Для установки вытаскивается заглушка с надписью «Pilot-Master»  и через отверстие под эмблемой затягивается гайка на «24». Никаких переходников для установки не требуется .   …

620. 00грн.

Колесо ВАЗ 2101 рулевое уменьшенного размера производство Сызрань (Россия) .

468.00грн.

Колесо рулевое ВАЗ 2106 Гранд -Прадо с псевдокарбоновыми вставками и стандартным размером — современная альтернатива стандартным рулям ВАЗ изготовленных по всем стандартам безопастности . В отличии от рулей производства Китай(Турция,Польша и т.д.) , Гранд-Прадо Карбон не нуждается в каких либ …

780.00грн. 650.00грн.

   Руль ВАЗ 2101 Барс Спорт подходит на все автомобили семейства Классика и Нива без переделок и переходников. Современный дизайн и в тоже время стандартный размер руля позволит без особых усилий поворачивать колёса авто на месте наряду с приятным внешним видом .Для установки понадобится …

620.00грн.

Колесо рулевое ВАЗ 2107 Барс-34 устанавливается на все автомобили семейства классика и нива (кроме Нива-Шевроле). Руль выполнен по принципу пластинчатой конструкции ,пластины которой случае ДТП сгибаются тем самым уменьшая риск травмирования водителя .Безопастный мягкий пластик обивки сердцев …

624.00грн. 520.00грн.

Стандартный четырёхспицевый заводской руль ВАЗ 2107 в сборе с контактной группой сигнала и коронкой отбрасывания указателей поворота . Устанавливается на все модификации автомобилей семейства Классика и Нива .

690.00грн.

Колесо рулевое ВАЗ 21213 Тайга-Челябинск в наши дни стал живой легендой. Классическая компоновка этого руля и качество не нуждаются в коментариях. Любителям классики рекомендуем . Особенно пользуется спросом на автомобили без гидроусилителя . Для установки необходимо вынуть эмблему и прав …

990.00грн. 630.00грн.

Колесо рулевое нива Урбан также устанавливается на все автомобили семейства классика а также старая нива без каких-либо переделок стандартный размер позволяет легко поворачивать рулевое колесо даже в условиях сурового бездорожья надежное крепление и металлический каркас подчеркивает стильный диза …

620. 00грн. 569.00грн.

  Контактная группа сигнала руля для автомобилей семейства Классика и Нива является заводской деталью и не годится как переходником для всякого рода китайских рулей .   Также необходима для отбрасывания ручек переключения поворотов при возврате рулевого колеса в прямое положение .

75.00грн.

крутить руль «одним пальцем»

ВАЗ-2107, к которому привыкли тысячи соотечественников, уступает зарубежным аналогам по ряду показателей, поэтому автолюбители, желающие иметь собственный автомобиль, производят тюнинг рулевой системы ВАЗ-2107 своими руками. Обдуманным и правильным тюнинговым решением можно считать установку гидроусилителя руля или электроусилителя руля. Благодаря грамотной модернизации в машине появится агрегат, благодаря которому создается дополнительное усилие на колеса при входе в поворот. Произведенное усовершенствование приблизит отечественный автомобиль к классу более дорогих иномарок.

Тюнинг руля

Тюнинг рулевого управления ВАЗ-2107 можно начать с обоснованного решения сменить заводской руль на более спортивный аппарат диаметром 320 мм. Такой агрегат даст автовладельцу множество преимуществ: во-первых, он сможет парковаться с большей маневренностью. Во время модернизации руля не забудьте об установке защитного стекла.

Тем автолюбителям, которые предпочитают спортивный тюнинг (низкий номер рейки), следует быть готовым заплатить за агрегат в два раза больше денег, чем за простой штатный аппарат. Однако после установки автомобиль получит возможность поворачивать колеса всего за два оборота руля.

Третьим шагом по улучшению автомобиля может стать регулировка развала и схождения. Специалисты, много лет работающие с ВАЗом, увеличивают схождение и отрицательный развал на передней оси. При этом обязательно нужно обратить внимание на схождение задней колесной базы, которое, наоборот, должно уменьшаться.

Установка гидроусилителя руля

Если автолюбитель хочет внедрить на ВАЗ-2107 гидроусилитель руля, который завод-изготовитель не посчитал нужным устанавливать в один из самых бюджетных автомобилей во всем мире, он может пойти одним из двух возможных путей. Во-первых, вы можете выбрать оптимальную рулевую рейку, имеющую гидроусилитель руля, а затем уже решать вопрос о ее дальнейшем расположении в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий производить над стационарной рулевой рейкой всевозможные полезнейшие манипуляции.

Приобретенный гидроусилитель руля на ВАЗ-2107 будет состоять из множества частей: помпы, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и системы шлангов.

Для установки гидроусилителя руля на ВАЗ-2107 необходимо начать с насоса, посредством которого осуществляется прокачка и создается определенное давление в узле. Этот насос необходимо разместить на блоке цилиндров, так как он будет функционировать за счет ременной передачи. Следующим шагом является определение местоположения шкива коленчатого вала.Затем заменяется рулевой механизм. Автовладельцу следует заранее проверить размеры приобретаемого устройства, так как оно, скорее всего, будет отличаться от заводского аналога, что может потребовать доработки места установки устройства.

При установке гидроусилителя руля на свой автомобиль следует внимательно отнестись к гидроцилиндру, который по инструкции должен располагаться в автомобиле. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления.Устанавливаемый бачок должен быть оснащен специальной жидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведенной манипуляции стоит прокачать систему.

Установка электроусилителя руля

Если автовладелец хочет установить на ВАЗ-2107 электроусилитель, ему следует отдать предпочтение заводским агрегатам. Перед настройкой и модернизацией системы следует отрегулировать датчик скорости передачи. Это позволит избежать слишком тугого руля.

Помимо прочих дополнений ЭУР, владельцу автомобиля предстоит установить новый тросик дроссельной заслонки (его можно приобрести в комплекте к ЭУР для ВАЗ-2108), заменить коробку передач и установить диод МУР1100Е.

Электроусилитель руля на ВАЗ-2107 при покупке готового комплекта подразумевает наличие датчика скорости, различных креплений, троса воздушной заслонки, замка зажигания, нескольких переключателей и кожуха рулевой колонки.

На электроусилитель руля ВАЗ-2107 необходимо начинать с переходной плиты и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины. Сваренная и собранная крестовина, а точнее ее подшипники, снабжены новой смазкой.После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Красный провод должен идти на аккумулятор, а коричневый на шпильку его крепления. Синий кабель, отвечающий за замок зажигания, должен подойти к оранжевому. Провода тахометра должны идти к фишке приборной панели, а соединительные элементы между датчиками скорости к девятому контакту ЭБУ.

Заключение

Тюнинг руля ВАЗ-2107 требует от автолюбителя времени, денег, сил и определенных знаний.Однако грамотно проведенные доработки системы рулевого управления автомобиля улучшают поведение автомобиля на дороге, делая автомобиль более маневренным и управляемым водителем.

ЭУР или электроусилитель руля сейчас устанавливают на многие современные автомобили. Это устройство позволяет более комфортно и удобно управлять автомобилем. Соответственно, многие автовладельцы, автомобили которых не оборудованы этой системой, решают установить блок самостоятельно. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Виды ГУР

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дорогой и дешевый:

  1. ГУР на ВАЗ 2107 более дорогой вариант. Такая система состоит из насоса, подводящих магистралей, патрубка и резервуара для рабочей жидкости. При этом рабочим телом является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой.Как показывает практика и цены на автомобильном рынке, устанавливать такой блок нет смысла, так как его стоимость почти вдвое меньше подержанной 2107.
  2. Более дешевый и подходящий вариант для «семерки» — электроусилитель . На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка проще. На самом деле ЭУР работает на «семерках» почти так же эффективно, как и гидроусилитель. Следует отметить, что основным преимуществом такой системы является отсутствие необходимости регулярного обслуживания.ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется 12-вольтовое напряжение.

Целесообразность установки EUR

Ставить электроусилитель руля на 2107 или нет — личное дело каждого. Перед покупкой необходимо взвесить множество факторов, в том числе финансовые возможности и целесообразность данного действия. Если автомобилем кроме мужчины управляют женщины или, например, пожилые люди, то для них установка ЭУР будет важным фактором, определяющим комфорт при вождении автомобиля.Конечно, если вам не жалко денег, которые вы отдаете за покупку.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Особенности конструкции «семерки» позволяют установить электроусилитель от Lada Priora. Но прежде чем приобретать этот узел, нужно учесть, что для установки потребуется изготовить или дополнительно купить кардан, а также переходную плиту.Мы не будем подробно описывать весь процесс, потому что если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полной установки системы (автор видео — канал Антона Марьяна).

Если вы столкнулись с необходимостью установки впервые, то лучше будет обратиться за помощью в этом вопросе к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей бывает проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как выполняется процедура установки:

  1. Для начала следует полностью обесточить бортовую сеть, чтобы предотвратить возможное короткое замыкание при ремонтных работах. Для этого просто откройте капот и отсоедините клеммы от аккумулятора.
  2. Затем нужно будет снять защитный кожух с руля. Для этого достаточно просто открутить болты, скрепляющие два куска накладки.
  3. Следующий этап — снятие старого карданного вала руля, а также установка новой детали, которая идет в комплекте с купленной системой.
  4. После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электроусилителя. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна быть в комплекте.
  5. Когда отверстия просверлены, необходимо закрепить электроусилитель.
  6. Далее подключаются провода от датчиков скорости, а так же скорости. При подключении будьте внимательны – нельзя допускать наличия в электрической цепи оголенных проводов, поэтому все кабели необходимо тщательно заизолировать.
  7. После выполнения этих действий цепь питания агрегата подключается, помните, что электрическая цепь должна включать предохранительный элемент.
  8. Собственно, на этом процесс установки системы электроусилителя можно считать завершенным. Вам останется только переустановить защиту руля и затянуть все болты, которые вы открутили ранее. Затем подсоединяют клеммы аккумулятора и проверяют работоспособность системы. Если есть проблемы в работе электроусилителя, то нужно проверить правильность монтажа, а также убедиться, что вы не допустили ошибок при подключении проводов.Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильная проводка.

Цена вопроса

Стоимость устройства зависит от его производителя, а также от магазина, в котором вы покупаете товар.

ВАЗ «классика» не предусматривает такой опции, как гидроусилитель руля. Если рулевое управление не требует больших усилий при движении по бездорожью, поворот руля на малой скорости, маневрирование на парковке достаточно затруднены. Чтобы крутить руль «одним пальцем», на ВАЗ 2107 можно установить электроусилитель руля.При кажущейся сложности устройства установка и подключение не требует особых навыков и не занимает слишком много времени. Для установки ГУР вам понадобится набор ключей, дрель и электроусилитель руля с проводами и крепежом.

Зачем ставить ЭУР на ВАЗ 2107

Электроусилитель на «семерку» устанавливается в таких случаях:

  • для облегчения управления при управлении автомобилем представительницами прекрасного пола;
  • для безопасности, удобства и комфорта управления;
  • как элемент тюнинга автомобиля;
  • , чтобы облегчить управление автомобилем пожилым людям или людям с проблемами со здоровьем.

Типы усилителей руля

На современных автомобилях применяются усилители руля двух типов: гидравлические и электрические (электромеханические) усилители руля. Сокращенно — ГУР и ЭУР.

Работа гидроусилителя руля основана на использовании давления рабочей жидкости (масла). Система гидроусилителя руля включает в себя насос, подводящие трубопроводы, бачок и масло. Насос создает давление масла, которое воздействует на механизм, облегчая поворот колес при повороте руля.Конструкция такого усилителя довольно сложна, монтаж трудоемок, а сам усилитель требует регулярного обслуживания. Только при соблюдении этих условий ГУР будет радовать легкостью и мягкостью работы.

Установка гидроусилителя руля на автомобиль, в конструкции которого не предусмотрен гидроусилитель руля, сложная и очень дорогая процедура, требующая установки дополнительных деталей и серьезных изменений конструкции рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель отлично справляется со своими функциями и стоит почти в два раза дешевле гидроусилителя руля. Установка ЭУР на ВАЗ 2107 не очень трудоемка и особых трудностей не вызывает. Электроусилитель руля не требует периодического обслуживания и более надежен и долговечен, чем ГУР. Для его работы не нужны специальные жидкости и насосы, достаточно подключить узел к бортовой сети автомобиля. Поэтому именно этот тип ГУР устанавливают на свои машины владельцы «семерок».

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

Электроусилители, которые можно установить на «семерку», производит завод «Авиаагрегат», расположенный в Махачкале. ЭУР предназначен для установки на ВАЗ 21214, но конструкция позволяет использовать его в рулевом управлении любой «классики». Электроусилитель крепится непосредственно на рулевой колонке автомобиля.

В комплект поставки ПАЗ входят:

  • механизм электроусилителя;
  • Кронштейн
  • для крепления ЭУР на руль ВАЗ 2107;
  • кардан промежуточный;
  • провода;
  • крепеж
  • ;
  • декоративный жгут.

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель запускается синхронно с рулевым колесом водителем, создавая дополнительный крутящий момент, снижающий усилие на поворот колес. Коэффициент усиления ЭУР равен 5,7, то есть после установки ЭУР вместо усилия до 20 кг будет достаточно усилия до 3,5 кг.

В усилителе используется принцип обратной связи. Выглядит это так:

  • датчик момента определяет факт поворота руля водителем и направление вращения руля на ВАЗ 2107;
  • модуль управления ЭУР считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает их по запрограммированной программе и выдает управляющий сигнал на электродвигатель;
  • электродвигатель вращает карданный вал руля, снимая усилия водителя.

Датчик скорости обеспечивает соответствие коэффициента усиления текущей скорости автомобиля. На малых скоростях усиление рулевого управления ниже, поворачивать становится тяжелее, а при движении на высоких скоростях требуется меньше усилий для поворота руля.

Электроусилитель начинает работать через 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности система автоматического управления отключает его, переводя автомобиль в штатный режим ручного управления, что обеспечивает 100% безопасность в случае поломки.

Установка ЭУР на ВАЗ 2107

Перед началом работы необходимо снять клеммы с аккумулятора во избежание возможного короткого замыкания.

Порядок установки ЭУР следующий:


Практически все операции по установке и подключению ЭУР проводятся в салоне автомобиля. Работа занимает 2-3 часа. Гарантия на ЭШП Махачкалинского завода 1 год. Это лучший вариант усилителя по соотношению цена-качество.

Примечание: на ВАЗ 2107 можно установить ЭУР от «Приоры». Для этого нужно изготовить или купить специальную переходную пластину и кардан.

Техосмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается изменением конструкции автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не получится – устройство ярко проявляет себя при проверке люфта руля.Это может стать основанием для отказа в выдаче бумаги о прохождении обязательного техосмотра.

Для прохождения технического осмотра в соответствии с законодательством необходимо найти официальное письмо от производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Это письмо (копия) должно быть при себе при прохождения техосмотра автомобиля.

Также для ТО необходим документ, подтверждающий установку ЭУР в сертифицированном ВАЗом автосервисе.

При наличии этих двух документов работники пункта техосмотра не имеют права отказать в выдаче справки. В конфликтной ситуации следует запросить письменный отказ с указанием причин.


Установка ГУР должна производиться специалистами автосервиса, а владельцу вручается специальный документ. Отчет о выполненных работах сдается в регистрационно-экзаменационный отдел ГИБДД, и на его основании вносятся изменения в ПТС. При установке необходимо строго следовать инструкции, прилагаемой к оборудованию.

Пошаговая работа по установке ГУР на ВАЗ-2107:

  • автомобиль загоняется на смотровую яму или подъемник, передняя часть подвешивается, колеса демонтируются;
  • с помощью специального оборудования концы тяг отсоединяются от сошки рулевого механизма;
  • в салоне откручивается шлицевое соединение и снимается вал, на котором установлен руль;
  • откручиваются болты крепления машины к лонжерону и снимается механизм;
  • на освободившееся место крепится новый редуктор с исполнительным гидроцилиндром;
  • на блок двигателя устанавливается насос для обеспечения необходимого давления масла в конструкции.Приводной ремень накинут на шкив коленчатого вала и натянут, как указано в инструкции;
  • на следующем этапе осуществляется монтаж РВД и трубопроводов, их подключение к приводу и компрессору;
  • В систему заливают рабочую жидкость
  • (1,8 литра) и проверяют оборудование на герметичность соединений

По окончании процесса гидрокорпус необходимо прокачать, чтобы удалить из него остатки воздуха. Для этого требуется несколько раз повернуть руль до упора в обе стороны. После этих действий проводится пробный первый запуск двигателя и проверяется работоспособность системы. Усилие на руле должно начать резко уменьшаться практически сразу после трогания с места.

Для дальнейшей эксплуатации модели ВАЗ-2107 углы установки колес проверяются на специальном стенде. При необходимости развал и схождение регулируются и доводятся до характеристик, установленных техническим паспортом.Следует помнить, что гидроусилитель руля дает возможность маневрировать на небольшой скорости и без особых усилий поворачивать руль даже на месте.

Чтобы уверенно парковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягая рук на малых скоростях, уже давно во всем цивилизованном мире для этого есть гидроусилитель руля, который без особых усилий можно установить на ВАЗ 2107.

Какие виды рулевого управления с усилителем существуют?

  1. Усилитель руля — усилитель руля. Этот усилитель приводится в действие давлением масла. Конструкция и установка такого оборудования довольно сложны, и за таким усилителем нужен постоянный уход. Если все сделано правильно, то гидроусилитель порадует вас плавным движением руля.
  2. Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного проще и быстрее. На ВАЗ 2107 работает так же эффективно, как и масляный ГУР. Наверное, самое главное, что он работает по принципу «поставил и забыл».Электроусилитель питается от бортовой сети напряжением 12 В (максимальный ток 50А).

Рассмотрим принцип работы и установки бытового электроусилителя руля производства завода «Авиаагрегат».

ЭУР создает дополнительный момент силы электродвигателем, действующим синхронно с руками водителя. Коэффициент усиления на руле равен 5,7. Это значит, что при повороте руля, если водитель приложит 20 кг собственной силы, то 3.5 кг потребуется от евро.

Что входит в комплект ЭУР?

  • сам усилитель;
  • промежуточный кардан;
  • Кронштейн
  • для крепления на рулевой колонке;
  • дополнительные детали — крепеж, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип работы сложный, это использование обратной связи:

  • Датчик крутящего момента определяет усилие и направление, прилагаемое водителем к рулевому колесу, и преобразует импульсы в электрический сигнал; Помимо датчика крутящего момента, есть еще датчики скорости автомобиля, частоты вращения коленчатого вала, положения ключа зажигания и т.д., каждый из них также формирует сигнал и отправляет его на блок управления.
  • Блок управления формирует суммирующий сигнал, который подается на электродвигатель ЭУР.
  • Электродвигатель выполняет «обратную работу», преобразовывая электрический сигнал в движение руля.

Датчик скорости приводит к тому, что чем быстрее движется автомобиль, тем меньше усилий, то есть руль становится «тяжелее». Электродвигатель включается тогда, когда это необходимо, при этом слышно, как он слегка гудит.

Через 3-5 секунд после включения зажигания начинает работать ЭУР.

При возникновении каких-либо неполадок в цепи питания, ЭУР просто отключится, при этом загорится сигнальная лампа, и автомобиль вернется к ручному управлению.

Установка ЭУР на ВАЗ 2107

  1. отсоединить «массу» от аккумулятора.
  2. меняем кардан в рулевой колонке, на кардан из комплекта;
  3. сверлим крепежные отверстия, размеры и расположение на прилагаемой схеме;
  4. проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
  5. ставим защитный кожух.

Вся работа занимает около 2-3 часов.

Гарантия на этот товар составляет 1 год с момента покупки.

Установка электроусилителя руля на ВАЗ: Видео

крутить руль «одним пальцем. Процесс установки ГУР на ваз классик

Сегодня речь пойдет об устройствах, снижающих усилия на руле. Обратим внимание на ГУР, которые предназначены для установки на автомобиль ВАЗ 2107.

Облегченный руль — модернизированный рулевой механизм без дополнительных приводов. Главный плюс в том, что установка не требует профессиональных навыков. Вместо обычной вазовской коробки передач установлен «легкий руль».

ГУР на ВАЗ 2107 состоит из насоса, патрубков, шлангов, маслобака и масла. Он требует постоянного обслуживания. Но если следить за состоянием ГУРа, то с поставленной задачей он справится. Цена его высока, ведь мало кто покупает гидроусилитель на машину, если он не предусмотрен штатной комплектацией.

Метод испытания усилителя руля.

Испытания мы проводили следующим образом: в автомобиле без гидроусилителя руля измеряли усилия на рулевом колесе динамометрическим ключом и измеряли усилия, которые передаются через рулевую систему на колесо с помощью динамометра. Затем был установлен усилитель и проведены измерения в тех же условиях. Мы обратили внимание на поведение усилителя при парковке и на высоких скоростях.

Установка гидроусилителя руля на автомобиль ВАЗ.При испытаниях обратили внимание на установку ГУР на ВАЗ. Это беспокоит как «мастеров на все руки», так и тех, кто хочет знать, чему подвергается машина при установке. Ведь от четкой работы рулевой системы напрямую зависит жизнь водителя, пассажиров и окружающих людей.

Легкий руль.

Особенности устройства: внешний вид стандартный. Внутри у него есть третья опора вала для уменьшения изгибающего момента и чувствительности к удару руля.Бронзовые втулки заменены игольчатыми подшипниками.

Маятниковый рычаг содержит шарикоподшипники качения для уменьшения трения и износа.
Установка ГУР на автомобиль ВАЗ: перед установкой регулировка не требуется. Редуктор и маятниковый рычаг устанавливаются на стандартные сиденья. Откручиваем гайки, снимаем старый механизм и ставим новый.

Изменения дизайна: Под капотом ничего не меняется. Нововведения, повышающие производительность, расположены внутри корпуса коробки передач.Никто из сотрудников ГИБДД при прохождении технического осмотра не скажет, что вы незаконно вмешались в конструкцию автомобиля.
Работа этого устройства чувствуется на малых скоростях, машина становится более маневренной. Легче держать руль при прохождении поворотов на высокой скорости.

Гарантийный срок: 6 месяцев со дня покупки.

Плюсы: снижает усилие на руле почти вдвое, не требует профессиональных навыков при установке, не вносит внешних изменений в конструкцию автомобиля, не требует дополнительного обслуживания в течение длительного времени, срок службы длиннее, чем у стандартной коробки передач.

Минусы: работа при парковке не ощутима.

Общий рейтинг: желаемых изменений за небольшие деньги.

ГУР на автомобиль ВАЗ 2107.

Характеристики: гидроусилитель руля для ВАЗ состоит из: насоса (обеспечивающего циркуляцию рабочей жидкости и давления), рулевого механизма с распределителем (направляющего поток масла в нужную полость гидроцилиндра или обратно в бачок ), гидроцилиндр (преобразующий давление жидкости в движение штока и поршня), масло, передающее усилие от насоса на гидроцилиндр и смазывающее все пары трения.Масло находится в пластиковом бачке со встроенной фильтрующей средой, в пробке которого находится щуп, определяющий уровень жидкости. Все узлы соединены шлангами высокого давления, они обеспечивают циркуляцию жидкости в системе усилителя.

Установка ГУР: Самое сложное это замена коробки передач. Нужно вырезать отверстие в переборке и переделать сошки. Для установки потребуется установить на головку блока цилиндров кронштейн, к которому прикручивается насос ГУР.Затем меняют шкив на коленчатом валу, при этом обеспечивая привод на помпу через ременную передачу. Затем нужно придумать, где установить расширительный бачок. И соединяем все шлангами и заливаем масло. В установочном комплекте есть необходимая подробная инструкция.

Изменения в дизайне: Добавлены дополнительные механизмы в моторном отсеке. Есть место для их размещения, но при проведении других работ комплектующие детали могут мешать. На безопасность это почти не влияет, но настораживает.

Работа гидроусилителя руля: Вся система постоянно работает при работающем двигателе, даже если колеса не вращаются. Это приведет к износу деталей и увеличению расхода топлива. Здесь насос работает, чтобы перекачивать жидкость в системе.

Уменьшена скорость руления «от упора до упора» и повышена маневренность, на любой скорости. Смягчены удары, которые передаются на руль от неровностей дороги, что удобно при езде по неровностям.
Чем выше сопротивление повороту колес, тем больше давление в цилиндре, и руль будет «легче».Следовательно, при снижении трения в шинах увеличивается момент на руле, за счет этого вы лучше чувствуете дорогу.

При выходе из строя гидравлической системы возможность управления машиной сохраняется. Но не рекомендуется долго эксплуатировать поврежденный насос. Это приведет к быстрому износу деталей, так как они не рассчитаны на такой режим работы. Также не рекомендуется удерживать руль в крайнем положении более 5 секунд.Масло может перегреться и повредить изделие. Ремонт возможен только в специализированных мастерских.
Если вы хотите, чтобы ваш усилитель долго работал исправно, то регулярно делайте следующее: проверяйте уровень масла в бачке; следите за герметичностью системы. Необходимо проверить и при необходимости отрегулировать натяжение ремня привода насоса; менять фильтрующий элемент и масло каждые 1,5-2 года.

Гарантийный срок: 12 месяцев со дня покупки.

Плюсы: снижение усилия на руле; Уменьшение оборотов руля.

Минусы: сложности в установке, существенно изменяет систему рулевого управления машины, при эксплуатации требует периодического обслуживания и внимания, высокая цена.

Общий рейтинг: Надо взвесить все за и против и окончательно решить, стоит ли игра свеч?

Если вы владелец действительно популярного автомобиля, то эта статья для вас. В нем мы рассмотрим, как добавить комфорта и удовольствия от вождения этого автомобиля.

Усилитель руля на ВАЗ 2107 не входит в стандартную комплектацию, вероятно производитель считает, что усилия прилагаемые к рулю не так уж велики для того, чтобы его установить. И кроме того, это, несомненно, увеличило бы конечную стоимость одного из самых бюджетных автомобилей.

Если вы все-таки хотите, чтобы ваш руль так же легко вращался на месте, как на иномарках конца 90-х, то вам необходимо задуматься об установке гидроусилителя руля. На сегодняшний день существует несколько способов решения этой непростой задачи.

Можно выбрать рулевую рейку с ГУР и продумать установку на автомобиль, но на мой взгляд это достаточно трудоемко и энергозатратно. Проще всего приобрести готовый комплект для модификации обычного, установленного на автомобиле.

В комплект входят насос, шкив, специальный рулевой механизм, гидроцилиндр, расширительный бачок и комплект шлангов высокого давления. Теперь перейдем к описанию компонентов и способов их установки.

Комплект монтажный

Начнем с насоса, он необходим для прокачки и создания необходимого давления в системе, он устанавливается на блок цилиндров и приводится в движение ременной передачей, для этого нужно установить новый шкив коленвала. Далее меняем рулевой механизм, его размеры немного отличаются от штатного, поэтому перед установкой может потребоваться доработка места вокруг него.

Устанавливаем гидроцилиндр по приведенной инструкции, выбираем место для расширительного бачка, соединяем систему шлангами высокого давления, заливаем в бачок специальную жидкость для ГУР, прокачиваем систему и радуемся результату.

После такой доработки рулевого управления автомобиля его поведение на дороге должно стать более управляемым и приятным для водителя. Несомненно, установка гидроусилителя руля на ВАЗ 2107 порадует вас своими результатами.

Усилитель руля больше не является опцией или роскошью, а входит в стандартную комплектацию всех современных автомобилей. Поскольку владельцы классических моделей ВАЗ не могут сказать, что владеют современным автомобилем, эта опция им недоступна. На этом можно было бы поставить жирную точку и крутить руль 2107 до посинения.Все же отдадим должное конструкторам. Не имея гидроусилителя руля, модель 7 управлялась достаточно хорошо, и мощность никогда не была нужна.

  1. Зачем нужен гидроусилитель руля
  2. Актуальность гидроусилителя руля на классику ВАЗ
  3. Типы гидроусилителя руля
  4. Установка гидроусилителя руля на ВАЗ 2107
Зачем нужен гидроусилитель руля

Тем не менее, если появится возможность, почему бы не поставить гидроусилитель руля на ВАЗ 2107? По крайней мере, управляться от этого хуже не станет. Для начала разберемся, что это за штука и зачем она нужна.

Потребность в ГУР чувствуется, когда после 12 часов активной рулежки в городе, с большим количеством поворотов, стоянок и сложных маневров, руки просто отваливаются. Это нельзя объяснить, это нужно чувствовать, но лучше не чувствовать. В двух словах — зачем нужен гидроусилитель руля.

Актуальность гидроусилителя руля на классику ВАЗ

Отечественные автопроизводители пока находятся в стадии зачаточного развития и просто не могут предложить сколько-нибудь толкового способа достижения комфорта за рулем.На том же ВАЗе есть ряд контор, которые предлагают установку всего того, что завод не поставил, но качество этих цацков сомнительное, они дорогие и никакой гарантии на них никто дать не может.

Но есть производители, которые разрабатывают допоборудование для допотопных ВАЗов, а владельцы уже устанавливают то, чего им не хватает в свои копейки, семерки и прочую архаично-ностальгическую автопрослойку.

Типы гидроусилителя руля

Поэтому сегодня поговорим об устройствах, снижающих усилие на руле.Интересна эта тема и с практической точки зрения, так как любой из усилителей, которые мы кратко рассмотрим, может быть применен на ВАЗ 2107.

Гидроусилитель (ГУР)

ГУР — сложное и дорогое устройство. Его редко устанавливают на автомобили, для которых этот узел не предусмотрен конструкцией, но установка, конечно же, возможна. ГУР состоит из насоса, системы шлангов, маслобака и гидроредуктора, в который заливается рабочая жидкость – масло.Эти устройства не просты в установке и требуют периодического обслуживания.

Самый простой из всех гидроусилителей руля. Грубо говоря, это стандартный рулевой механизм с измененными параметрами. У червячной передачи просто изменились передаточные числа, в результате чего меняется усилие на руле. Установить такой усилитель просто, стоит он недорого, толку от него мало.

Электроусилитель руля (EUR)

Электромеханический усилитель руля установлен непосредственно в рулевой колонке. Откуда берутся дополнительные усилия? От электродвигателя, создающего дополнительный крутящий момент. По эффективности он не уступает гидроусилителю руля, а по простоте установки приравнивается к гидроусилителю руля. В процессе эксплуатации не требует обслуживания.

Установка ГУР на ВАЗ 2107

Как мы уже говорили, многие конторы предлагают купить ГУР на ВАЗ классику, да и на семерку в том числе. Все они однотипные, и устанавливаются по одной схеме.Способ установки комплекта должен продаваться вместе с устройством в виде инструкции, но ничего нового там написано не будет.

  1. Замена шкива коленвала на двойной для привода гидронасоса. Гидравлический насос необходим для обеспечения необходимого давления, при котором гидроредуктор может работать в нормальном режиме. Насос приводится в движение клиноременной передачей от шкива коленчатого вала.
  2. Замена рулевого механизма. Штатный рулевой просто снимаем, а на его место устанавливаем гидроредуктор, согласно схеме.
  3. По схеме соединяем шланги, идущие в комплекте с маслобаком, гидроредуктором и гидронасосом.

После установки нужно прокачать систему, после чего можно приступать к тестированию. Целесообразность этой операции вы определите сами, так как стоит такая вещь недешево. Кроме того, никто не может гарантировать достойное качество изготовления ГУР, получается, что за свои деньги вы покупаете другую проблему. В любом случае, если вас радует гидроусилитель руля, то он обязательно должен быть на вашей семерке.Берегите свои ручки и удачи на дорогах!

Читайте также Подогрев руля своими руками, Размер багажника ВАЗ 2107

В сегодняшней статье мы более подробно поговорим об устройствах, снижающих сопротивление рулю. Отдельное внимание уделим гидроусилителю руля, предназначенному для установки на автомобиль ВАЗ 2107.

Итак, представленная статья содержит ответы на такие достаточно распространенные вопросы:

Основная информация об усилителе рулевого управления


Чем отличается гидроусилитель руля на автомобиль ВАЗ 2107? Опытные автолюбители выделяют несколько основных преимуществ ГУР на автомобиле ВАЗ 2107, таких как:

Также стоит обратить ваше внимание на то, что гидроусилитель имеет две схемы, такие как передача усилий на реку или вал руля. Автолюбители различают две системы таких усилителей:

Устройство гидроусилителя руля автомобилей ВАЗ 2107


ГУР автомобилей ВАЗ 2107 включает следующие основные элементы:

  • При прохождении поворотов на высокой или низкой скорости;
  • Возврат колес автомобиля в среднее положение и поддержание их в этом состоянии;
  • При прохождении поворотов.

А благодаря торсу обеспечивается передача крутящего момента на рулевую систему, заодно измеряется крутка и угол поворота этого колеса.Для проведения таких измерений используются специальные датчики, а полученная информация передается на гидроусилитель. Так происходит поддержание функционирования гидроусилителя в требуемом режиме. После этого крутящий момент передается на рулевой механизм и ведущие колеса автомобиля. Поворот на малых скоростях характерен для парковки автомобиля, да и угол поворота руля автомобиля не маленький. Крутящий момент обеспечивается электронной схемой управления с помощью максимально функционирующего двигателя автомобиля.

Как правильно осуществляется установка ГУР на автомобиль ВАЗ 2107?

Естественно, потребуется также настроить датчик скорости коробки передач, иначе при начале движения на малых скоростях водитель не заметит никаких изменений. То есть руль будет крутиться чуть сильнее. В момент набора высоких скоростей руль будет двигаться к владельцу транспортного средства с низким уровнем сопротивления. Так же, если у вас нет датчика скорости, то его тоже обязательно нужно будет установить.

  • Уменьшение количества оборотов руля;
  • Уменьшено усилие на рулевом колесе.
  • Отличная цена;
  • Сложность учреждения;
  • Существенные изменения в системе рулевого управления автомобиля;
  • Требуется регулярное обслуживание.

Установка электроусилителя руля на ВАЗ своими руками осуществляется 2 способами:

Назначение и принцип действия устройства


К основным преимуществам для автомехаников относятся:

Следует отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на рулевой вал или рулевую рейку. Автомеханики различают 2 системы такого усилителя.

Основные детали гидроусилителя руля


  • Торсионный и рулевой вал,
  • электродвигатель,
  • бесконтактный датчик крутящего момента,
  • Датчик положения ротора.
  1. Входные датчики, непосредственно связанные с определением крутящего момента и угла поворота рулевого колеса.
  2. Исполнительное устройство — получает управляющие сигналы, которые генерируются специальной программой.
  3. Блок управления — обрабатывает сигнал имеющихся датчиков.
  • при прохождении поворотов,
  • поворот на малых и больших скоростях,
  • возврат колес в среднее положение и поддержка их в этом состоянии.

Поворот на малых скоростях характерен для парковки автомобиля. При этом угол поворота руля большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы электродвигателя.

Этапы работы


В любом случае потребуется настройка датчика скорости коробки передач. В противном случае при трогании с места ВАЗ и при движении на малых скоростях водитель не сможет заметить никаких изменений. Таким образом, будет трудно крутить руль. При наборе высокой скорости руль будет поддаваться автовладельцу с небольшим сопротивлением.

  • перенос другого всасывающего троса, входящего в комплект электроусилителя ВАЗ 2108,
  • замена редуктора — нужно будет брать этот узел с коротким червячным валом, при этом сошка должна быть родная,
  • если на ваз 2107 контактная система зажигания, потребуется установка диода МУР1100Е своими руками.
  1. Датчик скорости.
  2. Крепеж.
  3. Всасывающий кабель.
  4. Замок зажигания, подрулевые переключатели, кожух рулевой колонки — эти детали должны быть от 2110.
  5. Инструкция по установке и паспорт на электроусилитель руля ВАЗ.

Затем вставляется руль (можно взять от «Лады Калины»). Следующим шагом является подключение электрической части ЭУР. Предохранитель соединяет красный провод с аккумулятором.Коричневый соединяется с любой монтажной шпилькой для этого механизма. Оранжевый провод (зажигание) соединяется с синим (замок зажигания) через предохранитель. Тросы тахометра подключаются к фишке приборной панели к сине-коричневому проводу. Серый кабель от датчика скорости подключается к проводу, идущему от его контакта 2 к контакту 9 ЭБУ.

Некоторые водители ВАЗ 2107 решают поставить на свой автомобиль гидроусилитель руля. Это удовольствие обойдется им в 5-6 тысяч рублей. дороже, чем установка электроусилителя.При этом рабочий процесс займет больше времени из-за предстоящей доработки.


Установку ГУР должны производить специалисты автосервиса, а на руки владельцу дается специальный документ. Акт выполненных работ подается в регистрационно-экзаменационный отдел ГИБДД, и на его основании вносятся изменения в ПТС. При установке необходимо строго следовать инструкции, прилагаемой к оборудованию.

Пошаговая работа по установке ГУР на ВАЗ-2107:

  • автомобиль загоняется на смотровую яму или подъемник, передняя часть подвешивается, колеса демонтируются;
  • с помощью специального оборудования концы тяг отсоединяются от сошки рулевого механизма;
  • в салоне откручивается шлицевое соединение и снимается вал, на котором установлен руль;
  • откручиваются болты крепления машины к лонжерону и снимается механизм;
  • на освободившееся место крепится новый редуктор с исполнительным гидроцилиндром;
  • на блок двигателя устанавливается насос для обеспечения необходимого давления масла в конструкции. Приводной ремень накинут на шкив коленчатого вала и натянут, как указано в инструкции;
  • на следующем этапе осуществляется монтаж РВД и трубопроводов, их подключение к приводу и компрессору;
  • В систему заливают рабочую жидкость
  • (1,8 литра) и проверяют оборудование на герметичность соединений

По окончании процесса гидрокорпус необходимо прокачать, чтобы удалить из него остатки воздуха.Для этого требуется несколько раз повернуть руль до упора в обе стороны. После этих действий производится пробный первый запуск двигателя и проверка системы на работоспособность. Усилие на руле должно начать резко уменьшаться практически сразу после трогания с места.

Для дальнейшей эксплуатации модели ВАЗ-2107 углы установки колес проверяются на специальном стенде. При необходимости развал и схождение регулируются и доводятся до характеристик, установленных техническим паспортом.Следует помнить, что гидроусилитель руля дает возможность маневрировать на небольшой скорости и без особых усилий поворачивать руль даже на месте.

Частичный демонтаж торпеды для установки ЭУР

Прежде чем приступить к данной работе, следует выяснить принцип работы ЭУР. Усилитель руля является важным элементом управления любым транспортным средством. Его задача — создание дополнительных усилий при повороте руля за счет наличия электропривода.В современных автомобилях устанавливается электроусилитель руля.

К основным преимуществам для автомехаников относятся:

  • удобная регулировка технических характеристик управления,
  • наличие высокой информативности,
  • надежность,
  • значительная экономия используемого топлива.

Следует отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на рулевой вал или рулевую рейку. Автомеханики различают 2 системы такого усилителя.

  1. С 2-мя передачами, представленными как единый блок, в котором объединены рулевая конструкция и гидроусилитель руля. Последний элемент содержит электродвигатель асинхронного типа. Рейка снабжена 2 зубчатыми секциями, одна из которых является приводом усилителя.
  2. С параллельным приводом — передает усилия от электродвигателя на рулевую колонку за счет ременной передачи. В этом случае усилие одновременно передается на рулевую рейку и на вал.

Основные детали гидроусилителя руля

К основным элементам данной конструкции относятся:

  • Торсионный и рулевой вал,
  • электродвигатель,
  • бесконтактный датчик крутящего момента,
  • Датчик положения ротора.

Что касается управления ОУР, то оно состоит из следующих элементов.

  1. Входные датчики, непосредственно связанные с определением крутящего момента и угла поворота рулевого колеса.
  2. Исполнительное устройство — получает управляющие сигналы, которые генерируются специальной программой.
  3. Блок управления — обрабатывает сигнал имеющихся датчиков.

Усилитель в сборе

Электроусилитель руля обеспечивает управление машиной в следующих режимах:

  • при прохождении поворотов,
  • поворот на малых и больших скоростях,
  • возврат колес в среднее положение и поддержка их в этом состоянии.

Установка электроусилителя руля на ВАЗ 2107 необходима, так как с помощью этого устройства поворачивается руль.За счет торса крутящий момент передается на рулевую систему. При этом измеряется поворот туловища и угол поворота этого колеса. Для этого используются специальные датчики. Полученные данные передаются в ЭБУ. Таким образом, работа электродвигателя поддерживается в необходимом режиме. Затем крутящий момент поступает на рулевой механизм и ведущие колеса.

Поворот на малых скоростях характерен для стоянки автомобиля. При этом угол поворота руля большой.Электронная система управления обеспечивает крутящий момент за счет максимальной работы электродвигателя.

При движении на высокой скорости ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в центральное положение, потребуется увеличить силу реакции, возникающую при повороте. Для поддержки колес в определенном положении система управления самостоятельно корректирует их направление.

Этапы работы

Из-за отсутствия ЭУР на автомобиле, многие автовладельцы решают поставить ГУР на ВАЗ 2107 своими руками.Автомеханики считают, что ЭУР Приора или Нива часто выходит из строя. В некоторых случаях руль подклинивает. Такие неисправности опасны при движении машины. Поэтому рекомендуется отдавать предпочтение заводским электроусилителям.

В любом случае потребуется настройка датчика скорости коробки передач. В противном случае при трогании с места ВАЗ и при движении на малых скоростях водитель не сможет заметить никаких изменений. Таким образом, будет трудно крутить руль.При наборе высокой скорости руль будет поддаваться автовладельцу с небольшим сопротивлением.

Если датчика скорости нет, его придется установить. В нем должна быть 6-импульсная втулка от Нивы 214. Как правило, она входит в заводскую комплектацию. К другим конструктивным изменениям, которые необходимо выполнить, специалисты относят:

  • перенос другого всасывающего троса, входящего в комплект электроусилителя ВАЗ 2108,
  • замена редуктора — нужно будет брать этот узел с коротким червячным валом, при этом сошка должна быть родная,
  • если на ваз 2107 контактная система зажигания, потребуется установка диода МУР1100Е своими руками.

В комплект ЭУР для «семерки» входят следующие предметы.

  1. Датчик скорости.
  2. Крепеж.
  3. Всасывающий кабель.
  4. Замок зажигания, подрулевые переключатели, кожух рулевой колонки — эти детали должны быть от 2110.
  5. Инструкция по установке и паспорт на электроусилитель руля ВАЗ.

Ремонт рулевой колонки ВАЗ 2107 своими руками

Несмотря на простую и надежную конструкцию, рулевая колонка ВАЗ 2107 подвержена износу, как и любые детали и механизмы автомобиля.Со временем могут появиться неисправности, из которых скрип при повороте руля самый безобидный. Если проблемы вовремя не выявить и не устранить, они могут усугубиться. Все может закончиться тем, что машина перестанет реагировать на руль. Вероятность аварии в этом случае почти 100%. Поэтому следует следить за состоянием рулевой колонки и при необходимости ремонтировать или заменять ее, чтобы обеспечить абсолютную работоспособность этого критически важного для безопасности движения узла.

Устройство рулевой колонки

Назначение рулевого вала (рулевой колонки) — передача крутящего момента от рулевого колеса червячной передачи рулевого механизма. Колонка ВАЗ 2107 (инжекторная), как и аналогичные узлы на всех классических моделях АвтоВАЗа, жестко крепится к кузову автомобиля с помощью кронштейна. Конструктивно колонка состоит из пары шарниров, которые можно сложить в случае аварии. Это обеспечивает безопасность водителя. Для удобства управления верхний вал колонки вращается на паре игольчатых подшипников, от состояния которых зависит усилие поворота руля.

Неисправность рулевой колонки ВАЗ 2107

Учитывая простую конструкцию колонки, вариантов неисправности немного. Важно следить за его состоянием и вовремя устранять проблемы при их появлении.

Существует несколько основных видов неисправностей:

  1. Скрип колонки. Причиной скрипа может быть износ деталей рулевой колонки, деформация панелей обшивки, неисправность блока подрулевых переключателей.
  2. Люфт рулевого колеса.Этому есть две возможные причины. Во-первых, откручивается гайка рулевого колеса. Эту проблему легко решить. Но если этого не сделать вовремя, то шлицы на валу сломаются и левое колесо РУ может закрутиться, что сделает автомобиль неуправляемым. Еще одна причина – износ червячной передачи рулевого механизма. Тогда необходимо перенастроить коробку передач или отремонтировать ее.
  3. Люфт в плоскости оси рулевого колеса или колонки. Это опасная неисправность, возникающая при износе (разболтании) элементов монтажного кронштейна или шлицевых соединениях.

Ослабление шлицевых гаек и болтов со временем изнашивает шлицы, что приводит к потере управления автомобилем. Поэтому люфт колонки нужно устранять сразу.

Замена рулевой колонки ВАЗ 2107

Замена рулевой колонки довольно сложная задача, но ее можно выполнить самостоятельно при наличии определенного опыта в ремонте автомобилей. Вам потребуются следующие инструменты:

  • Ключи на 17 (накидной и рожковый).
  • Торцевые головки на 17 и 30.
  • Храповая рукоятка.
  • Лом.
  • Молоток.
  • Вороток.

Снятие колонки производится в следующем порядке:

После демонтажа старой колонки необходимо очистить ее от грязи… Перед установкой новой стойки проверьте состояние ее шарнирных соединений и игольчатых подшипников. Если все в порядке, можно приступать к установке, которая проводится в порядке, обратном снятию.

При установке новой рулевой колонки ВАЗ 2107 необходимо обратить особое внимание на то, чтобы все болты и гайки крепления были хорошо затянуты.Учитывая, насколько этот узел важен для вождения, люфт, а тем более проскальзывание шлицов рулевой колонки может привести к трагическим последствиям.

При установке рулевого колеса обратите внимание на положение его спицы.

Завершив установку деталей и подключив колодку проводов к замку зажигания, можно подключать аккумулятор. Замена колонки завершена.

В этой статье вы узнаете о том, что такое рулевая колонка ВАЗ-2107, как производится ее замена, а также в чем отличия от тех коробок передач, которые устанавливались на более ранние модели- 2101-2106. Но обо всем по порядку. Сначала нужно рассмотреть принцип работы всего рулевого управления, после чего можно переходить к замене и снятию коробки передач. Каждый может самостоятельно выполнить все работы, проблем не возникнет. Но после установки новой коробки передач обязательно нужно правильно выставить углы схождения и развала передних колес.

Как работает рулевое управление?

По сути, рулевая колонка ВАЗ-2107 представляет собой сложный механизм, включающий несколько элементов.Во-первых, это сам руль, который вы вращаете руками. Во-вторых, переход от руля к коробке передач. В-третьих, это сам редьюсер, который преобразуется в поступательный. При этом выход редуктора воздействует на рычаг, который смещает тяги влево или вправо, в зависимости от того, в какую сторону вы поворачиваете.

Но у редуктора есть еще одна функция — он позволяет увеличить усилие, прилагаемое к рулю, в несколько раз. В результате поворот становится намного эффективнее.Коробка передач состоит из нескольких элементов — червячной передачи, которая приводится в движение зубчатым колесом, соединенным карданной передачей с рулевым колесом. Трансмиссионное масло заливается внутрь механизма.

В чем отличия от коробок передач, устанавливаемых на 2101-2106?


Несмотря на кажущуюся схожесть рулевых механизмов «семерки» и «копейки», первая система намного современнее и удобнее. Начать стоит с того, что рулевая колонка ВАЗ-2107, цена которой составляет около 2500 рублей, несколько длиннее тех, что устанавливались на «шестерку» и более старые модели автомобилей.Но это не последнее отличие, внутри есть еще и мелкие детали, делающие управление более удобным. Меньше усилий нужно прикладывать к рулю.

Кроме того, колонна намного безопаснее. Если посмотреть на ранние модели Жигулей, то можно увидеть, что у них сплошной штифт от коробки передач к рулю. А если представить лобовое столкновение, то эта булавка просто протыкает человека насквозь. Старые машины не блещут безопасностью. А вот на «семерках» впервые применили травмобезопасный руль.Это не цельный штифт, есть карданные передачи, которые складываются в случае аварии и не достают до водителя.

Можно ли настроить коробку передач?

К сожалению, ремонт рулевого механизма будет наиболее эффективным только при установке нового. Это плохие свойства рулевой колонки ВАЗ-2107. Регулировка практически невозможна. Правда, только практически. Можно немного подтянуть червячную передачу редуктора. Тогда люфт в руле уменьшится, но комфорта вы потеряете.Руль крутить будет намного сложнее.

Представьте, что вы пытаетесь накрутить гайку на болт. Причем оба элемента имеют одинаковые. Сделать это можно легко, никаких усилий прилагать не придется. А сейчас ситуация немного другая — шаг резьбы на гайке отличается на несколько микрон. Усилие приходится прикладывать значительное, но гайка все равно затянута. Та же история с коробкой передач. Затягивание болта в верхней части коробки передач снижает удобство и затрудняет поворот руля.Но есть плюс — не надо тратиться, и люфт уходит.

Замена коробки передач


Для замены коробки передач требуется несколько инструментов. Во-первых, съемник, во-вторых, набор ключей и отверток. Все, даже домкрат не понадобится, так как всю процедуру замены можно провести на ровной поверхности. Рулевая колонка ВАЗ-2107 снимается буквально в три движения. Замена его осуществляется в течение нескольких минут при наличии всех необходимых инструментов.

Откройте капот, чтобы облегчить работу. Отсоедините от коробки передач две тяги – среднюю и крайнюю. Не пытайтесь снять рычаг с коробки передач! Он запрессован туго, единственный способ его вытащить — это срезать паяльной лампой или болгаркой. Со стороны салона будет удобнее открутить гайку, которая будет стягивать кардан в месте соединения с валом коробки передач. Откручиваем три гайки крепления картера коробки передач, после чего весь механизм можно снимать для замены.Установка осуществляется в обратном порядке.

Послесловие

У вас не возникнет сложностей при снятии и установке рулевого механизма или карданной передачи… Но стоит отметить, что после всех работ с рулевым управлением необходимо отрегулировать развал и схождение колеса. Это позволит сохранить шины и кузов. И не забудьте залить его в коробку передач. Это позволит механизму работать максимально легко. Вот так меняется рулевая колонка ВАЗ-2107.Цена б/у детали 500-1000 рублей в зависимости от состояния.

Не секрет, что от исправности рулевого управления зависит не только управляемость и устойчивость автомобиля, но и безопасность находящихся в нем людей. При появлении первых подозрений на поломку необходимо как можно быстрее провести диагностику и устранить проблему.
Но как правильно поступить? На самом деле все просто – достаточно знать конструктивные особенности узла, возможные неисправности и способы их устранения.И в этой статье речь пойдет об одном из важнейших элементов системы – рулевой колонке.

Назначение, устройство и характеристики

Рулевая колонка является связующим звеном между рулевым колесом в салоне и колесами автомобиля. Его задача – передавать команды от водителя, поворачивающего руль, на червяк рулевого механизма. Многие автолюбители недооценивают важность этого сайта. Но тщетно. Игнорирование, казалось бы, незначительных проблем может привести к разрушению механических элементов и, как следствие, к потере управления автомобилем.Страшно представить, чем это могло закончиться при движении по скоростной трассе.

Из конструктивных элементов колонки стоит выделить сам вал (по сути та же рулевая колонка), кронштейн, на котором крепится руль, подшипник, крестовину (есть в некоторых моделях) и рулевую рулевое колесо.
Обратите внимание, что даже в классических моделях продукции АвтоВАЗа конструктивно рулевые колонки могут отличаться. Например, в «шестерке» — это цельный вал, полностью изготовленный из металла.Вверху имеется шлицевое соединение и специальная резьба для крепления руля. С другой стороны колонны имеется внутреннее соединение, предназначенное для крепления к червячной передаче.
В той же «семерке» конструкция механизма более замысловатая. Включает в себя пару небольших шарниров, обеспечивающих складывание рулевой колонки в случае мощного лобового удара. Благодаря этому свойству конструкция данного вида получила название «травмобезопасной».

Признаки и причины неисправности

Признаки неисправности рулевой колонки следующие:
1.Появление стука в рейке. Если ничего не делать, звук станет громче (особенно если вы часто ездите по неровной дороге). Со временем появится сильная отдача на руль, что само по себе очень опасно. Чем дольше игнорируется проблема, тем хуже будет управляемость и тем больше вероятность полного отказа узла.
2. Возникновение люфта. Появление люфта в оси часто вызвано расшатыванием шлицевых соединений, а в плоскости — проблемами с элементами кронштейна (здесь также возможен износ или расшатывание конструкции).
3. Появление скрипа в рулевой колонке часто бывает вызвано кривизной панелей обшивки или обшивки, выходом из строя блока подрулевых переключателей.
При качественном монтаже и своевременном обслуживании рулевая колонка может прослужить очень долго. Но большинство автолюбителей даже не заглядывают под машину. При такой эксплуатации через несколько тысяч километров возможно расшатывание гаек и болтов, появление люфтов и истирание шлицов. Со временем узел приходит в негодность вообще.


Сменные детали

Хочу отметить, что замена рулевой колонки очень сложный процесс, который потребует от вас определенной доли терпения и знаний. Но вооружившись необходимыми инструментами и советами из статьи, вы обязательно справитесь с задачей.
В качестве «подопытного» мы используем один из самых популярных отечественных автомобилей — ВАЗ-2106.

Итак приступим:
1. Загнать машину на яму или эстакаду.Если это невозможно, поднимите одну из сторон домкратом и зафиксируйте деревянной подставкой.
2. Подготовьте необходимые инструменты. Вам потребуются головной ключ на «30» и «17», рукоятка (важно, чтобы она была длинной и мощной), молоток, монтировка, трещотка и один рожковый ключ на «17».
3. Сразу находим рулевую колонку — у «шестерки» она в левом нижнем углу.
4. Снимите рулевой вал (без этого дальнейшая работа будет невозможна).
5. Отверните гайку, крепящую колонку к рулевым тягам.Тут могут быть большие проблемы. Чтобы облегчить себе задачу, хорошо почистите резьбу WD-40 и запаситесь длинным рычагом (две мощные крутилки вполне подойдут). Будьте готовы приложить много усилий.


Некоторые автолюбители вообще не откручивают эту гайку — просто демонтируют колонку и рулевой наконечник в сборе (все зависит от ваших задач). Если вы все-таки решили открутить гайку, то будьте готовы к еще одной весьма неприятной работе – сбиванию колонки со шлицов.
6. Снимите болты, крепящие стойку и лонжерон. Доступ к ним — очень сложная задача, поэтому снимите переднее левое колесо (так будет намного проще работать).
7. Возьмите ручку на «17» и поочередно открутите три крепежных болта. Удерживайте гайку рожковым ключом, чтобы она не проворачивалась с другой стороны. Учтите, что места очень мало, поэтому ключ придется вести и держать с торца.
8. Как только вам удалось подорвать все болты из «исходных» положений, закончите работу более удобной трещоткой.
9. Открутив все болты, снимите колонку. И тут «всплывает» нюанс, который мы рассмотрели в пункте 5. В случае отсоединения наконечников можно смело удалять узел. Решили открутить большую гайку? — Тогда вам придется поработать дополнительно и выбить его из слотов.


10. Теперь установите новую рулевую рейку и соберите узел в обратном порядке.

В принципе, при наличии необходимых инструментов и минимальной технической грамотности, работу можно выполнить за 1-2 часа в неторопливом темпе и с перекурами.

Заключение

Хороший водитель никогда не вызовет неисправность и не обнаружит неисправность на ранней стадии. Следуйте этому принципу и вы. При первых же подозрениях на выход из строя колодок осмотрите и при необходимости замените этот узел. Зачем подвергать опасности себя и своих близких, если можно потратить всего 1-2 часа личного времени, решить проблему и спокойно отправиться в путь. Удачи.

Одним из элементов ВАЗ 2107, получившим в этой модели ряд улучшений по сравнению с предыдущими, является рулевая колонка.Чем отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто изгибается в месте шарнирного соединения, и не причиняет серьезного вреда человеку. Также вал в ВАЗ 2107 обзавелся подшипниками, благодаря чему для поворота руля требуется гораздо меньше усилий.

Рулевая колонка ВАЗ 2107 состоит из вала с шарнирным соединением и редуктора с червячной передачей.Ремонт колонок очень редок. Если обеспечить своевременное обслуживание этого агрегата, то он может никогда не понадобиться. К работам по техническому обслуживанию рулевой колонки относятся смазка шарнира рулевого вала, подтяжка гайки рулевого колеса, замена масла и регулировка коробки передач. Рассмотрим возможные проблемы с рулевой колонкой и способы их устранения.

Скрипит колонка

Как правило, скрип возникает из-за недостаточной смазки деталей вала — подшипников или крестовины. Лечится смазкой, особых затруднений не вызывает, ремонта не требует.

Люфт рулевого колеса

Есть две причины люфта руля. Сначала откручивается гайка, крепящая руль к валу. Несвоевременная затяжка гайки повредит шлицы на руле и валу, и одну из этих деталей, возможно, придется заменить. Второй причиной может быть износ червячной передачи. Для устранения этой неисправности используется специальное приспособление — регулировочный болт с контргайкой.

Для регулировки червячной передачи гайку откручивают, отверткой поворачивают винт до устранения люфта, после чего гайку затягивают во избежание самопроизвольного отвинчивания.Если устранить люфт регулировкой невозможно, то необходимо произвести ремонт редуктора и заменить червячную пару.


Для предотвращения преждевременного износа деталей коробки передач рекомендуется периодически проверять уровень масла и менять его. Контроль уровня производится следующим образом:

  • Ключом на 8 откручивается заливная пробка;
  • Проверьте уровень масла с помощью отвертки или другого предмета. Он должен быть на одном уровне с нижним краем заливного отверстия.
  • При необходимости доливать масло с помощью специальной груши до тех пор, пока оно не начнет вытекать из отверстия.


Для замены масла отверните винты крепления крышки редуктора, предварительно подставив под нее емкость для сбора отработанного масла. Т.к. полного снятия крышки не требуется, она отодвигается в сторону и сливается масло. Эту операцию лучше всего проводить на горячем двигателе. Теплое масло более жидкое и стекает быстрее. После того, как все масло вытечет, крышка закручивается на место и в редуктор заливается новое, как было описано выше.

Снятие коробки передач

Устройство коробки передач не позволяет произвести ее ремонт без снятия с автомобиля. Для того, чтобы его снять, необходимо:

  • Отсоединить наконечники рулевых тяг от коробки передач. Сначала их шплинтуют, затем ключом на 22 откручивают гайки и с помощью специального съемника выпрессовывают наконечники.
  • Отвернуть хомут крепления рулевого вала к коробке передач.
  • Выверните три болта, которыми коробка передач крепится к кузову автомобиля.


Как я купил восьмилетнюю ВАЗ 2107 в идеальном состоянии

Пожалуй начну этот рассказ с конца. После полугода моей эксплуатации на 50000км не было ни одной проблемы, конечно появились жучки на решетке радиатора, так как семерка постоянно ездит и зимой и летом, но думаю что это исправляю. Так как красить машину теперь не для всех удовольствие, то я решил сделать все сам и купил баллончик с краской и все немного подправил.

Так же хочу поделиться со всеми, как мне было чудесно, и я купил себе почти новый, в идеальном состоянии, Жигули Седьмой Модели. Ну начну по порядку. До этого у меня была Лада Калина, но потом я отдал ее сыну, и решил посмотреть себе классику, всегда хотел семерку. Позвонил друзьям, знакомым помочь с выбором, и они мне что-то нашли, а через пару дней мне позвонил шурин из Белгорода, сказал, что нашел крутую семерку, но там хозяин больной лежит сердцем и не хочет продавать.Но я взял номер телефона этого человека. Решил попробовать позвонить и уговорить продать мне машину. Звонил наверное дня два, трубку никто не брал, и вот наконец-то дозвонились. Едва с трудом, за два дня моих звонков мне удалось уговорить дедушку продать мне семерку.

Приезжаю в Белгород, взял с собой 80 рублей, как дедушка просил. С трудом добрались до гаража с дедушкой, где хранился его нулевой седьмой. Открываем гараж, и я просто обалдел, когда увидел машину.Этой семерке 000 лет, но на ней ни следа ржавчины, хромированные бампера блестят как новые, только крыло покрашено из-за царапины, да еще и бежевой краской. Ну я на это особого внимания не обращал, так как в остальном машина была просто конфеткой. Она стояла в сухом гараже, накрытом тентом. Зимой ни разу не эксплуатировался, в чем я окончательно убедился, когда владелец вручил мне старые страховые полисы, и действительно, в них было указано, что этот автомобиль ВАЗ 8 страхуется каждый год всего на 2107 месяцев, а в зимнее время семерка постоянно находилась в гараж . ..Вместе с машиной предыдущий хозяин отдал мне все документы, все чеки с ТО, чек с нового аккумулятора, чек с магнитолы, чек с сигнализации, и много других документов, даже сервисный книжка была цела, где каждое ТО проводилось в течении и ежегодно на протяжении 6 лет. Вот и я стал обладателем семерки, а машина просто игрушечная.

Но что меня поразило, когда я еще не смотрел на спидометр, я заглянул в сервисную книжку и увидел, что пробег этой ласточки всего 22000 км, и это за 8 лет.Я не поверил своим глазам, но когда сел в машину, то понял, что на ней практически никто не ездил. Обошел всю машину, посмотрел все швы, зазоры, все заводское. У меня вообще не было сомнений, что машина горит, мы быстро все оформили и я поехал домой, еще 200 км в пути. А на самом деле эта семерка, которая мне досталась, просто в идеальном состоянии. После покупки я проехал уже 25000 км, то есть сейчас на спидометре уже 47 км, и я даже не заменил ни одной лампочки, все родное, заводское.Я часто думаю, как же мне повезло с этой семеркой, таких машин просто не было тогда найти, тем более что цена была средней для машин того года выпуска, что и моя семерка. Теперь этой машины мне точно хватит еще на 10 000 лет, а после того, как я куплю новую, я не буду продавать ВАЗ 10, буду таскать прицеп по дому.

Приобрела такую ​​игрушку, на 8 лет, и машина практически новая, редко встретишь такого хозяина, который за 22000 лет проедет всего 8 км, да еще и будет содержать машину в таком отличном состоянии, как эти Жигули.

ПОХОЖИЕ СТАТЬИ

Что такое рулевая колонка ВАЗ 2107? замена и регулировка

В этой статье вы узнаете, что такое рулевая колонка ВАЗ-2107, как ее заменить и какие есть отличия от тех коробок передач, которые устанавливались на более ранние модели — 2101-2106. Но обо всем по порядку. Сначала нужно рассмотреть принцип работы всего рулевого управления, после чего можно приступать к замене и снятию коробки передач. Самостоятельно выполнить всю работу сможет каждый, проблем не возникнет.Но после установки новой коробки передач необходимо правильно выровнять углы схождения и развала передних колес.

Как работает рулевое управление?

По сути, рулевая колонка ВАЗ-2107 — сложный механизм, включающий в себя несколько элементов. Во-первых, это сам руль, который вы вращаете руками. Во-вторых, трансмиссия, идущая от руля к коробке передач. В-третьих, это сам редуктор, преобразующий вращательное движение в поступательное.При этом выход коробки передач воздействует на рычаг, который смещает тягу влево или вправо, в зависимости от того, в какую сторону вы повернете.

Но есть в коробке передач еще одна функция — она ​​позволяет увеличить в несколько раз усилие, прилагаемое к рулю. В результате поворот становится намного эффективнее. Редуктор состоит из нескольких элементов — червячной передачи, которая приводится в движение зубчатым колесом, соединенным карданной передачей с рулевым колесом. Внутри механизм заполнен трансмиссионным маслом.

В чем отличия от коробок передач, устанавливаемых на модели 2101-2106?

Несмотря на кажущуюся схожесть рулевых механизмов «семерки» и «копейки», первая система намного современнее и удобнее. Начать стоит с того, что рулевая колонка ВАЗ-2107, цена которой составляет около 2500 рублей, несколько длиннее тех, что устанавливаются на «шестерку» и более старые модели автомобилей. Но это не последнее отличие, внутри есть еще и мелкие детали, делающие управление более удобным.Меньше усилий нужно прикладывать к рулю.

Кроме того, колонна намного безопаснее. Если посмотреть на ранние модели «Жигулей», то можно увидеть, что у них неразъемный шкворень от коробки передач до руля. А если представить лобовое столкновение, то эта булавка просто протыкает человека насквозь. Безопасностью старые машины не блещут. А вот на «семерках» впервые применен безопасный руль. Это не сплошной штифт, там карданные передачи, которые складываются в случае аварии и не достают до водителя.

Можно ли отрегулировать шестерню?

К сожалению, ремонт рулевого редуктора будет максимально эффективным только в случае установки нового. Это плохие свойства рулевой колонки ВАЗ-2107. Регулировка практически невозможна. Однако только на практике. Можно немного подтянуть червячный редуктор. Тогда люфт на руле уменьшается, но теряется комфорт. Крутить колесо будет намного сложнее.

Представьте, что вы пытаетесь накрутить гайку на болт.При этом шаг резьбы у обоих элементов одинаков. Это можно сделать легко, никаких усилий не требуется. А теперь немного другая ситуация — на гайке шаг резьбы отличается на несколько микрон. Усилие приходится прикладывать значительное, но гайка все равно затянута. Та же история с коробкой передач. При затягивании болта в верхней части коробки передач ухудшается комфорт и крутится руль сильнее. Но есть плюс — не надо тратиться, и люфт уходит.

Замена коробки передач

Для замены коробки передач вам понадобится несколько инструментов. Во-первых, съемник наконечников рулевых тяг. Во-вторых, набор ключей и отверток. Все, вам даже не понадобится домкрат, так как всю процедуру замены можно проводить на ровной поверхности. Снял буквально в три движения рулевую колонку ВАЗ-2107. Заменяется в течение нескольких минут при наличии всех необходимых инструментов.

Откройте капот, чтобы облегчить работу. Отсоедините от коробки передач две тяги — среднюю и крайнюю. Не пытайтесь снять рычаг с коробки передач! Он прижат крепко, единственный способ его вытащить — срезать автогеном или болгаркой. Из салона удобнее будет открутить гайку, стягивающую кардан в месте соединения с валом редуктора. Откручиваются три гайки, крепящие картер коробки передач, после чего весь механизм можно снимать для замены. Установка осуществляется в обратном порядке.

Послесловие

У Вас не возникнет трудностей при снятии и установке рулевого механизма или карданной передачи. Но стоит отметить, что после всех работ с рулевым управлением необходимо отрегулировать развал и схождение колес. Это сохранит шины и кузов. И не забудьте залить в редуктор трансмиссионное масло. Это позволит механизму работать максимально легко. Вот так устроена рулевая колонка ВАЗ-2107. Цена б/у детали 500-1000 рублей в зависимости от состояния.

Вот почему Citroën использовал этот странный односпицевый руль , аналогии с автомобилями или внутренняя борьба за то, чтобы снова не упоминать об автомобилях, я все еще подозреваю, что вы знаете некоторые странные и интересные детали легендарного космического корабля Citroën DS середины века.

Такие вещи, как то, как он может регулировать свою высоту, управляемые фары, педаль тормоза, которая выглядит как резиновый гриб, и этот странный односпицевый руль.Не все причины, по которым машина такая, связаны с галльской глупостью — там есть настоящие причины, и они умны. Давайте сосредоточимся на этом рулевом колесе.

Рулевое колесо DS было не похоже ни на одно другое колесо: у него была всего одна единственная спица, и эта спица оказалась самой рулевой колонкой, согнутой вниз и в одной точке ухватившейся за кольцо колеса.

Если это не было достаточно странно, правильное центральное положение этого колеса позиционировало одинокий стержень не точно выровненным и центральным, ни в 12 часов, ни в 6 часов, а скорее под углом, в 7 или 8 часов. (на автомобилях с левым рулем) или от 4 до 5 (на автомобилях с правым рулем).Посмотрите, вы можете увидеть это прямо здесь, в руководстве по эксплуатации:

Изображение: Citroën

Итак, почему они сделали это именно так?

Ну, положение спицы при движении прямо было мерой безопасности, которая в первую очередь работала в сочетании с использованием одинокой спицы с изогнутой трубкой.

В отличие от большинства рулевых колес того времени (предварительно складная рулевая колонка, предварительные подушки безопасности, почти все, что поможет вам в конечном итоге быть менее мертвым), в которых использовалась жесткая стальная рулевая колонка, расположенная оптимально, чтобы проткнуть вас через грудину, как кровь kebab, изогнутая угловая колонна Citroën была разработана для того, чтобы направлять вас от этой рулевой колонки и, в идеале, к центру автомобиля.

Кроме того, если вы ударите по самому колесному диску, он поддастся намного легче из-за этой одинокой точки крепления, и если вы все же ударите по спице, вы не ударите по рулевому валу со всей силой. сфокусирован на его центре: он растянут и плавно изогнут, что, как мы надеемся, отклонит вас и распределит силу по большей площади.

Помните, этот автомобиль был разработан в 1950-х годах, когда рулевое колесо большинства автомобилей напоминало левое здесь:

Изображение: Citroën, Buick, Wikimedia Commons

В какой из них вы бы предпочли врезаться грудью на скорости 40 миль в час? Изогнутая труба или хромированное острие с тремя спицами?

Базовая компоновка DS также способствовала безопасности. Продольная установка FWD располагала трансмиссию впереди двигателя, что позволяло запасному колесу идти над ним, и при этом быть впереди рулевой рейки:

Изображение: Citroën

Конец столкновения, есть много зоны деформации и материала, который нужно пройти, прежде чем вы даже коснетесь самой рулевой колонки,

Затем есть причина видимости датчика: одна относительно узкая спица означает, что внутри этого колеса много открытого пространства, что позволяет некоторые очень беспрепятственные виды на ваши датчики и элементы управления приборной панели, что всегда приятно.

Это односпицевое колесо всегда казалось мне таким футуристичным и гладким, и я так впечатлен его идеей. Все это так умно и демонстрирует действительно чистое мышление в отношении безопасности транспортных средств даже в ту очень небезопасную эпоху 1950-х годов.

Конечно, это французская странность, но умная французская странность.

Не работает звуковой сигнал ваз 2107

На автомобилях ВАЗ-2107 в зависимости от модификации и даты выпуска два парных или один звуковой сигнал 20. Возможна установка 3721-01, расположенная в передней части окна двигателя. На корпус добавлю контрольный винт для регулировки тональности звука, и две клеммы для подключения +12В электричества (красный провод) и кнопку включения сигнала, гофрированную на руле (поставляется с черными самками). Прикреплю кражи с защитой F7 (15А) на монтажном блоке. Основные неисправности могут быть такие же как звук сигнала, слабый чи хриплый звук.

Повторно посетить сигнал

Причиной этого может быть:

  • запорожник сгоревший;
  • бритва проводов;
  • окисление или грязный контакт в розах;
  • некорректность кнопки поднятия сигнала;

С целью определения причины неисправности и її усунення на зад проверяем целостность клапана F7 на монтажном блоке.После этого необходимо проверить подачу электричества +12В на приставку (червоний дріт), для чего можно использовать тестер или контрольную лампу. Как бы нет напора, надо проверить качество стружки и целостность изоляции жилы (при необходимости заменить), зачистить и прижать к наконечнику.

При наличии питания на клемме с красным дротиком запираем другую клемму для подключения кнопки (сейры из черных женских проводов) к массе дротика.Яксчо гудок если правильно сделаете, то ошибку нужно стучать в лансе, кнопка подключена к сигналке или в самой кнопке (бритье стержня, оксидирование контактов). Если сигнал не работает, то причина новая и необходимо его заменить.

Охрипший или слабый звук сигнала

Причина может быть:

  • разрегулировання добавлю;
  • Пошкодження изоляции вторичных дартов;
  • окисление или грязный контакт на розетке или на кнопке сигнала;
  • неадекватность самого здания.

Для устранения такой неисправности в первую очередь пробуем исправить сигнал регулировочным винтом на ом корпусе. Для этого нажимаем кнопку на кермо и по нужному сигналу заворачиваем винт дополнительной закрутки сплайна в ту или иную сторону до появления звука необходимой тональности.

Эта процедура лучше всего работает с помощником. Для его удобства при нажатии на кнопку сигнал можно оббить планкой аналогичного размера, уперев ее в спинку сиденья.При сопряжении схемы сигналы регулируются по частоте, включая ряд проводов одного из них.


Как только звук сигнала не зафиксировался, проверяем изоляцию проводов, зачищаем и прижимаем контакты гнёзд на кнопке сигнала, после чего снова пытаемся отрегулировать звук сигнала кнопкой регулировочный винт.

Якщо и после этого гудок не поддаются, відлягає замині. Для чего можно включить «массу» аккумулятора, пустить провода в клемму и ключом на «13» повернуть гайку на сигнал


я получаю сигнал


В токарной последовательности установлен новый сигнал.В то же время до определенного момента их можно подключить к достаточному порядку.

На автомобиль ВАЗ 2107 установлен звуковой сигнал, который состоит из двух сигналов разного тона, размещенных на кронштейне с левой стороны радиатора. Вариант козырька на автомобиле ВАЗ 2107 может иметь один звуковой сигнал, установленный на кронштейне за облицовкой радиатора.
Звуковые сигналы включаются мерцанием через реле минусовых соединений на «массу».
Помощник нужен для виконання роботи.

Регулировка звукового сигнала на автомобиле ВАЗ 2107
1. Для включения одного звукового сигнала необходимо подать звуковой сигнал кончиком серо-черного дротика.
2. Помощник давит на вимикач и утриму йогу. Щелевой твист, плавно заворачивающий винт за годинниковские или против годинниковских стрелок, регулируемый звуковой сигнал, добивающийся самого чистого, наилучшего звучания.
3. Аналоговый ряд регулируемый, с секундным звуковым сигналом. Даже если звук грязный, не пытайтесь его заглушить, затем замените звуковой сигнал.

Примечание
Для регулировки одиночного звукового сигнала нам необходимо накрыть излучатель. Звуковой сигнал автомобиля ВАЗ 2107 слышим сразу с кронштейна (разд. «Прием одиночного звукового сигнала»). Поднимите дротики до звукового сигнала и прижмите плоскогубцами скобу, подгоняя звуковой сигнал к заворачиванию винта.

Поднять с автомобиля ВАЗ 2107 передвижной звуковой сигнал
1. Для замены звукового сигнала необходимо провести минусовое извлечение аккумулятора (разд.»Аккумулятор автомобиля ВАЗ 2107 — снятие той установки»).
2. Наконечники дротиков видны по звуковому сигналу.
3. Торцовым ключом на 13 отверните гайку крепления звукового сигнала.

Звуковой сигнал на автомобиль ВАЗ 2107 используется в двух вариантах:

1. Два отдельных сигнала: типа С-305 (высокий тон) и С-304 (низкий тон). Накладка на кронштейны, левый вид на радиатор.

2. Одиночный невыбираемый сигнал типа 20.3721-01 (один тон) с релейным включением.Накладка на кронштейны раструба радиатора, сразу за декоративными планками.

Схему работы звукового сигнала можно описать так: перед звуковым сигналом идут 2 дротика. Красный провод — это плюс. Тся часть лансюга постоянно ругают под давлением. Сиро-черный — се минус провод, «масса», на большой станции напряжения нет, а когда начинает опускаться, начинает идти бренчание. На фото ниже виден цвет проводов и 2 отдельных сигнала со скобками.

Часть лансюга под знаком «минус» — довга. Как только нажимаешь на центральную кнопку руля, пружинящие контакты начинают мерцать. Вонь находится под кермовым колесом у корпуса прыгунов.

Контактное кольцо устанавливается на поворотном боковом кермовом колесе. С этой помощью обеспечивается хороший контакт для притирки рахунок, а также обеспечивается подача сигнала при повороте кермового колеса. Для предотвращения вибрации контактное кольцо должно быть покрыто проводящим поток графитовым маслом.

Дали по проводу на складе жгута, который находится под капотом, бренчание передается на монтажный блок выключателей и реле. Место звукового реле (включение звукового сигнала) третья справа (по ходу движения автомобиля).

Функции реле звукового сигнала:

  • для дополнительного реле, кнопка для малого бренчания, можно использовать ланцет для больших амбиций,
  • вскоре после провода и, очевидно, у них есть зоб.

Иногда цепь не передает реле, а вместо нового замыкается перемычка «без середины». При однократном сигнале 20.3721-01, дополнительно, осколки вина могут быть встроены в реле. Но при этом есть два «равлица», для улучшения работы реле рекомендуется установить.

Бренчит после реле, чтобы пройти через охрану F7. Для новых монтажных блоков установлен переходник стандартного типа на 20 А (желтого цвета).В старых блоках установлены щитки на 16 А.

Затем, после выхода из монтажного блока, на склад жиклера дротикового двигателя, проводник «минус» должен идти без задержки до звукового сигнала.

Как производится капитальный ремонт робота и как осуществляется ремонт при отказе звукового сигнала?

Ошибок может быть три:

  • если надо — не звучать,
  • если не надо — звучать,
  • звучать тихо, хрипло или хрипло.

В паре с высоковольтной системой зажигания, яркости звука особо не добавляет, звуковая сигнализация низковольтная. А це означает, что иржа или плавка окислов значительно усложняет прохождение потока. Адже сигнал є с плотным, медленным зобом. Сила зоба в пике не менее 4-5 А.

В этом виновато качество всех контактов, но оно хорошее, иначе ремонт сигнала ВАЗ 2107 будет требоваться регулярно.Помните, что сам кузов автомобиля является «минусовым» контактом, а при прямом движении зоба все окислы оседают на «плюсовой» контакт. Я особенно уважаю следующий шаг по очистке клеммы «плюсового» (красного) дротика.

Часть лансюга под знаком «минус» доша. Именно поэтому в нем чаще всего случаются поломки.

Надо пересмотреть практичность сигнала и шукать урвищ улана. Для чего необходимо, чтобы серо-черный провод «минус» в звуковом сигнале «финиш» был до освобожденного места на кузове (тобто — «близко к массе»), а «плюсовой» контакт без посредника подходил к батареи, после чего включаем бальзам.Как сигнал є означает, что урвище находится здесь на «минусовой» части лансюга. Поскольку сигнала нет, сам сигнал неверен на своем «положительном» выводе.

Есть несколько неисправностей звукового сигнала, которые часто слышны, и способы их использования:

  • Згорів запобіжник — необходима замена,
  • окислились контакты или сгорело реле — необходима замена,
  • окислились и ослабли контакты из-за наличия перемычки — необходимо почистить и заменить,
  • нарушилась вибрация контактного кольца на руле, либо сломался пелюст на перемычках под кермой (часто трапит при 3-й эксплуатации автомобиля, а также у любителей постоянно чирикает звуковым сигналом) — на данный момент
  • ремонт звукового сигнала ВАЗ 2107 практически невозможен и необходима замена руля;

Звуковой сигнал, вызываемый клаксоном, играет важную роль в обеспечении безопасности на дороге, осколки дают возможность превратить уважение других участников в порыв.В статье рассмотрена ситуация, если не работает сигнал на ВАЗ 2107: причины неисправности, способы устранения, возможность ремонта и замены.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться с причинами, по которым не работает клаксон, необходимо разобраться с:


Схема состоит из опережающих компонентов:

  • прочные хозяйственные постройки;
  • монтажный блок
  • ;
  • перемычки для контактов, встроенное реле дома;
  • сигнал вимикача.

Звуковой сигнал включается кнопкой, рифленой по центру кермы.


На руле контактное кольцо, в зоне руля пружинный контакт. Они снабжены регулировочным винтом для регулировки частоты, с помощью реле (на монтажном блоке реле звукового сигнала закорочено перемычкой).

Признаки неисправности:

  • нет звука при нажатии на кнопку;
  • звук не включен; включается вполне достаточно;
  • хриплый, тихий или уривчастный звук.

Через звуковую систему проходит низковольтный бренчание, поэтому качество звука имеет большое значение. Так как на контактах большое количество окислов и железа, становится трудно пропускать струю. Для клаксонов требуется натужный бренчание с усилием менее 4-5 А.

Необходимо позаботиться о чистоте ремонта и пломбы, иначе ремонт понадобится позже. Так как роль минуса автомобиля выигрывает кузов, а на плюсе оседает окисление, то на плюсовую стрелу красного цвета особенно необходимо прикрепить чистку хомута.

Минус голова улана обнаружила, что по большей части ты можешь быть урвишем. Для того, чтобы определить причину неисправности, необходимо использовать серо-черный провод, идущий к сигнальному флигелю, приходить к кузову, а плюсовой — непосредственно к аккумулятору. Потом. Если появился звук, значит, он в минусовой цене. Нравится звук дня, но плюсы убраны, вийшов созвучен с дополнениями.

Хотя на ВАЗ 2107 не работает звуковой сигнал, могут быть такие неисправности:

  • сгорел охранник;
  • оксидированные контакты, клей;
  • реле вышло из строя;
  • оксидированное заземление на перемычку за ее наличием;
  • сломался лепесток на реле руля;
  • вибрация контактного кольца.

После диагностики неисправности следует удалить следующее (автор видео Alex Life).

Методы устранения поломок

Как правило, их необходимо заменить новыми деталями. Если износилось контактное кольцо, вряд ли получится отремонтировать руль, важно знать осколки контактного кольца в продаже. В этом случае наиболее разумной является замена кермового колеса.

Если гудок звучит как хрип, или включается периодически, то проверьте зарядку аккумуляторной батареи с помощью мультиметра и подачу напряжения на клеммы.Все хорошо для жизни, причина может быть и в самом звуковом расширении. На корпусе рупора есть винт для регулировки высоты тона. Ёго сдёрнул замотать, в доках хрипы не исчезнут и звук станет громче.

Хоть регулировка звука не помогла убрать хрипы, перебрать насадки, почистить контакты. Также можно заменить мембрану. При запуске двигателя слышны какие-то хрипы. Таким образом, необходимо пересмотреть, в каком из них известны контакты ригеля и верхней пластины.Очистите контакты и при необходимости замените пластину.

Взаимозаменяемость сигналов

Насадку сигнальную отремонтировать невозможно, необходимо заменить на другую.

Все современные сирены можно разделить на два типа: пневматические и электромагнитные (автор видео Россия 24).

При первом типе звуковых сигналов повторяется поток от компрессора по трубе, как бы под вибрацией начинают появляться звуки.Пневматические насадки проветриваются формой трубки и герметичностью звука. Частотный диапазон звука перекрывает звуковые зоны. Возможно, вы установили шпрот из труб, а может быть, вам нужен жесткий компрессор.

В основе работы электромагнитной надставки лежит электромагнит, представляющий собой комбинацию с основным элементом клаксона данного типа, мембраной. Обмотка сердечника за вспомогательной обмоткой подключается от спасательного жилета (батареи).Кнопка звукового сигнала подключена к маси. При нажатии на нее срез сердечника начинает разрушаться, таким образом, он оказывается на мембране. Результат — глухой звук.

Различают электромагнитный рупор и конструкцию звукового вибратора:

  1. Звуковые сигналы диска («млинці»). Вонь разработана в двух вариантах: неотобранная и разобранная. Кроме того, вонь можно закрыть и закрыть.
  2. Звуковые сигналы «равлики». Стойки изогнутой формы, устанавливать их несложно.Відкритій кінец распібa мaє бути выпрямляя вперед. «Слимакс» дают возможность снять еще более густой звук.
  3. В трубку звенят гудки «рожки», как бы зовущие звук выпрямления «равлика». Вонь похожа на роговую трубу. Потом вручную установить под капот, но вонь звучит слабо.

Клаксон пневматический

Диск сигнальный

Клаксон ріжки

При выборе звукового расширения буду обращать внимание на следующие аспекты:

  1. Перед покупкой проверьте емкость аккумулятора.Важно, чтобы первая зарядка использовалась для жизни свистка, так что вино экономит большое количество энергии.
  2. Продавцу следует уточнить: что нужно для клаксона додаткове харчування чи компрессора.
  3. Высокие частоты видят более тонкий звук. Низкие частоты для любителей баса.
  4. Необходимо помнить, что боковые ограждения имеют 24 В, а легковые автомобили — 12 В.
    Скольжения врахуваты, що озвучивания «шарлатанов» и спецсигналов ограждены.

Доцильность самостоятельный ремонт

Возможен самостоятельный ремонт, а также хорошее понимание электротехники. Для автомобилистов, если вы не думаете о таких новичках, пожалуйста, замените защиту, реле или почистите клей.


Если контакты не окислились, а сгорели, то проще установить новую сигнальную насадку. Как известно, как подать сигнал на ВАЗ 2107, можно отремонтировать самому — если получится, то я могу взять на себя электроремонтные работы и сэкономить копейки на СТО.

Как знак сигнала на ВАЗ 2107, следует как можно скорее отремонтировать, так как эта ошибка повысит риск ДТП.

Кроме того, по правилам дорожного движения блокируется работа автомобиля без звукового сигнала. Пройти техосмотр с некорректным звуковым сигналом для него невозможно.

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
