Карбюратор дааз 2105 на ваз 2105: Устройство, регулировка и ремонт карбюратора ДААЗ ВАЗ 2105 своими руками, инструкции по настройке с фото и видео

Устройство, регулировка и ремонт карбюратора ДААЗ ВАЗ 2105 своими руками, инструкции по настройке с фото и видео

Двухкамерные карбюраторы серии «Озон» разработаны на базе изделий итальянского бренда Weber, устанавливавшихся на первые модели «Жигулей» – ВАЗ 2101–2103. Модификация ДААЗ 2105, предназначенная для бензиновых моторов рабочим объёмом 1,2–1,3 л, мало отличается от своего предшественника. Агрегат сохранил важное качество — надёжность и относительную простоту конструкции, позволяющую автолюбителю самостоятельно регулировать подачу топлива и устранять мелкие неисправности.

Содержание

  • Назначение и устройство карбюратора

    • Видео: устройство агрегатов ДААЗ 2105

  • Алгоритм работы

  • Неисправности и методы устранения

    • Затруднённый пуск двигателя

      • Видео: настройка уровня топлива в поплавковой камере

    • Пропал холостой ход

    • Как избавиться от «провалов»

      • Видео: чистка шарикового клапана ускорительного насоса

    • Падение мощности мотора и вялый разгон

    • Проблемы повышенного расхода бензина

      • Видео: полная разборка и ремонт карбюратора «Озон»

  • Указания по регулировке

Назначение и устройство карбюратора

Основная функция агрегата — обеспечивать приготовление и дозировку топливовоздушной смеси на всех режимах работы двигателя без участия электронных систем, как это реализовано в более современных автомобилях с инжектором. Карбюратор ДААЗ 2105, установленный на посадочном фланце впускного коллектора, решает следующие задачи:

  • обеспечивает холодный пуск мотора;
  • подаёт ограниченное количество топлива для работы на холостом ходу;
  • смешивает горючее с воздухом и направляет полученную эмульсию в коллектор на рабочих режимах силового агрегата;
  • дозирует количество смеси в зависимости от угла открытия дроссельных заслонок;
  • организовывает впрыск дополнительных порций бензина во время разгона автомобиля и при выжатой «до упора» педали акселератора (обе заслонки максимально открыты).

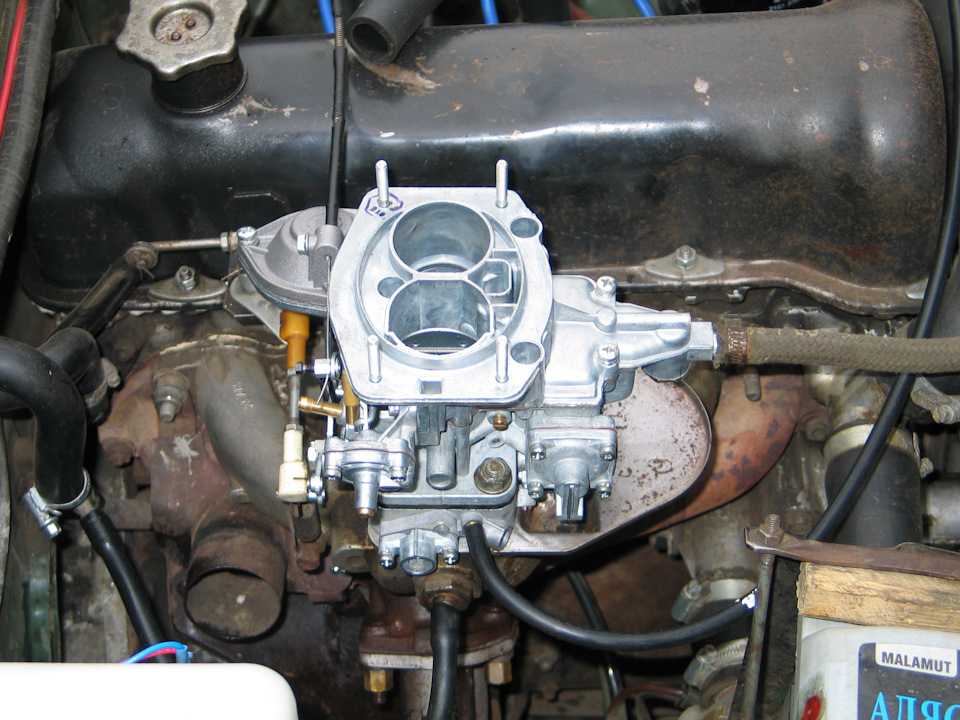

Агрегат оснащён двумя камерами, вторичная открывается вакуумным приводом

Карбюратор состоит из 3 частей — крышки, основного блока и корпуса дроссельных заслонок. В крышке располагается полуавтоматическая пусковая система, сетчатый фильтр, поплавок с игольчатым клапаном и трубка эконостата. Верхняя часть крепится к среднему блоку пятью винтами М5.

В торце крышки запрессован штуцер для подсоединения бензинового патрубка

Устройство основной части карбюратора более сложное и включает такие элементы:

В нижней части агрегата установлены оси с дроссельными заслонками и главные регулировочные винты — качества и количества топливовоздушной смеси. Также в данном блоке располагаются выходы множества каналов: холостого хода, переходной и пусковой системы, вентиляции картера и отбора вакуума для мембраны распределителя зажигания. Нижняя часть крепится к основному корпусу двумя винтами М6.

Конструкцией предусмотрены разные размеры камер и дросселей

Видео: устройство агрегатов ДААЗ 2105

Алгоритм работы

Без общего понимания принципа работы карбюратора сложно производить его ремонт и регулировку. Действия наобум не дадут положительного результата либо нанесут больший вред.

Принцип карбюрации основан на подаче топлива за счёт разрежения, создаваемого поршнями атмосферного бензинового двигателя. Дозировка осуществляется жиклёрами — деталями с калиброванными отверстиями, встроенными внутрь каналов и способными пропустить определённое количество воздуха и бензина.

Карбюрация основана на смешивании воздуха с бензином под воздействием разрежения от мотора

Работа карбюратора ДААЗ 2105 начинается с холодного пуска:

  1. Подача воздуха перекрывается заслонкой (водитель вытягивает рычаг подсоса), а дроссель первичной камеры приоткрывается телескопической тягой.
  2. Мотор втягивает максимально обогащённую смесь из поплавковой камеры через главный топливный жиклёр и малый диффузор, после чего заводится.
  3. Чтобы двигатель не «захлебнулся» большим количеством бензина, от разрежения срабатывает мембрана пусковой системы, приоткрывающая воздушную заслонку первичной камеры.
  4. После прогрева двигателя водитель задвигает рычаг подсоса, а топливную смесь в цилиндры начинает подавать система холостого хода (СХХ).

    Воздушная заслонка пускового устройства закрывает камеру, пока двигатель не заведется

На автомобиле с исправным силовым агрегатом и карбюратором холодный пуск производится без нажатия на педаль газа при полностью вытянутом рычаге подсоса.

На холостых оборотах дроссели обеих камер закрыты наглухо. Горючая смесь всасывается через отверстие в стенке первичной камеры, куда выходит канал СХХ. Важный момент: кроме дозирующих жиклёров, внутри данного канала стоят регулировочные винты количества и качества. Обратите внимание: эти регуляторы не оказывают влияния на работу главной дозирующей системы, действующей при нажатой педали газа.

При работе на холостых оборотах топливо поступает через нижнее отверстие, расположенное под дросселем

Дальнейший алгоритм работы карбюратора выглядит так:

  1. После нажатия педали акселератора открывается дроссель первичной камеры. Двигатель начинает всасывать горючее через малый диффузор и главные жиклёры. Заметьте: СХХ не отключается, она продолжает работать совместно с основной топливоподачей.
  2. При резком нажатии газа срабатывает мембрана насоса — ускорителя, впрыскивающая порцию бензина через носик распылителя и открытый дроссель прямо в коллектор.
    Так устраняются «провалы» в процессе разгона авто.
  3. Дальнейшее наращивание оборотов коленвала вызывает увеличение разрежения в коллекторе. Сила вакуума начинает втягивать большую мембрану, открывающую тягой вторичную камеру. В работу включается второй диффузор со своей парой жиклёров.
  4. Когда обе заслонки открыты до конца и мотору не хватает горючего для развития максимальной мощности, бензин начинает всасываться прямо из поплавковой камеры через трубку эконостата.

    При открытии дросселя топливная эмульсия идет в коллектор по каналам холостого хода и через главный диффузор

Чтобы при открытии вторичной заслонки не возник «провал», в карбюраторе задействована переходная система. По строению она идентична СХХ и находится с другой стороны агрегата. Только малое отверстие для подачи горючего сделано выше закрытой дроссельной заслонки вторичной камеры.

Неисправности и методы устранения

Регулировка карбюратора винтами не помогает избавиться от неполадок и делается один раз — в процессе настройки. Поэтому при возникновении неисправности бездумно крутить винты нельзя, ситуация только ухудшится. Выясните истинную причину поломки, устраните её, а потом переходите к регулировке (при необходимости).

Прежде чем браться за ремонт карбюратора, убедитесь, что виновником проблемы не является система зажигания, бензонасос или слабая компрессия в цилиндрах мотора. Распространённое заблуждение: выстрелы из глушителя либо карбюратора нередко принимают за неполадку агрегата, хотя здесь налицо проблема с зажиганием — искра на свече образуется слишком поздно или рано.

Какие неисправности напрямую связаны с карбюратором:

У перечисленных неполадок бывает несколько причин, поэтому предлагается рассмотреть их по отдельности.

Затруднённый пуск двигателя

Если цилиндро-поршневая группа двигателя ВАЗ 2105 находится в рабочем состоянии, то в коллекторе создаётся достаточное разрежение для всасывания горючей смеси. Затруднить пуск могут следующие неисправности карбюратора:

  1. Когда мотор заводится и сразу глохнет «на холодную», проверьте состояние мембраны пускового устройства. Она не приоткрывает воздушную заслонку и силовой агрегат «захлёбывается» от переизбытка топлива.

    Мембрана отвечает за автоматическое открытие воздушной заслонки

  2. При холодном запуске двигатель схватывает несколько раз и заводится только после нажатия педали газа — налицо недостаток топлива. Убедитесь, что при вытянутом подсосе воздушная заслонка полностью закрывается (возможно, соскочил трос привода), а в поплавковой камере есть бензин.
  3. «На горячую» двигатель заводится не сразу, несколько раз «чихает», в салоне ощущается запах бензина. Симптомы указывают на слишком высокий уровень топлива в поплавковой камере.

Проверка горючего в поплавковой камере делается без разборки: снимите крышку воздушного фильтра и дерните за тягу дросселя первичной заслонки, имитируя педаль газа. При наличии бензина носик насоса — ускорителя, расположенный над первичным диффузором, должен брызнуть плотной струёй.

Верхняя часть снимается после откручивания 5 винтов крепления

Когда уровень бензина в камере карбюратора превышает допустимый, топливо может стекать в коллектор самопроизвольно. Горячий мотор не заведётся — ему сначала нужно выбросить лишнее горючее из цилиндров в выхлопной тракт. Чтобы отрегулировать уровень, выполните такие действия:

  1. Снимите корпус воздушного фильтра и открутите 5 винтов крышки карбюратора.
  2. Отключите от штуцера бензопровод и снимите крышку, отсоединив телескопическую тягу.
  3. Вытрясите из элемента остатки горючего, переверните его поплавком кверху и проверьте работоспособность игольчатого клапана. Простейший способ — втянуть воздух из штуцера ртом, исправная «игла» не позволит этого сделать.
  4. Подгибанием латунного язычка настройте высоту поплавка над плоскостью крышки.

    Промежуток от поплавка до плоскости крышки выставляется по линейке или шаблону

При закрытом игольчатом клапане расстояние между поплавком и картонной прокладкой должна составлять 6,5 мм, а рабочий ход на оси — около 8 мм.

Видео: настройка уровня топлива в поплавковой камере

Пропал холостой ход

Если двигатель глохнет на холостых оборотах, ищите неисправность в таком порядке:

  1. Первейшее действие — вывернуть и продуть топливный жиклёр холостого хода, расположенный с правой стороны средней части карбюратора.

    Топливный жиклер СХХ стоит в средней части рядом с мембраной насоса — ускорителя

  2. Другая причина — засорился воздушный жиклёр СХХ. Он представляет собой калиброванную бронзовую втулку, запрессованную в канал среднего блока агрегата. Снимите крышку карбюратора, как описывалось выше, отыщите сверху на фланце отверстие со втулкой, прочистите его деревянной палочкой и продуйте.

    Воздушный жиклёр СХХ запрессован в корпус карбюратора

  3. Забился грязью канал холостого хода либо выходное отверстие. Чтобы не снимать и не разбирать карбюратор, купите аэрозольную очищающую жидкость в баллончике (например, фирмы ABRO), выкрутите топливный жиклёр и задуйте средство в отверстие через трубочку.

    Использование аэрозольной жидкости упрощает очистку карбюратора

Если с помощью предыдущих рекомендаций устранить неполадку не удалось, попробуйте задуть аэрозольную жидкость в отверстие корпуса дроссельных заслонок. Для этого демонтируйте регулировочный блок количества смеси вместе с фланцем, открутив 2 винта М4. В открывшееся отверстие залейте моющее средство, сам винт количества не крутите! При отрицательном результате, что случается довольно редко, обращайтесь к мастеру — карбюраторщику либо полностью разбирайте агрегат, о чём будет сказано далее.

Винт количества вынимается вместе с посадочным фланцем

Виновником нестабильной работы мотора на холостых оборотах редко бывает карбюратор. В особо запущенных случаях возникает подсос воздуха в коллектор из-под «подошвы» агрегата, между секциями корпуса или сквозь образовавшуюся трещину. Чтобы обнаружить и устранить проблему, карбюратор необходимо разобрать.

Как избавиться от «провалов»

Виновником «провалов» при резком нажатии на педаль акселератора в подавляющем большинстве случаев является насос — ускоритель карбюратора. Чтобы устранить эту неприятную неисправность, выполните следующие действия:

  1. Подложив ветошь под рычаг, нажимающий мембрану насоса, открутите 4 винта М4 и снимите фланец. Извлеките мембрану и проверьте её целостность, при необходимости замените на новую.

    При снятии крышки и мембраны проследите, чтобы не выпала пружина

  2. Демонтируйте верхнюю крышку карбюратора и открутите носик распылителя, удерживаемый специальным винтом. Хорошенько продуйте калиброванные отверстия в распылителе и винте. Допускается очистка носика мягкой проволокой диаметром 0,3 мм.

    Распылитель в виде носика выкручивается вместе с прижимным винтом

  3. Причиной слабой струи из распылителя может стать закисание шарикового клапана, встроенного в средний блок рядом с мембраной насоса. Тонкой отвёрткой выверните бронзовый винтик (находится сверху на площадке корпуса) и снимите фланец с мембраной. Заполните отверстие чистящей жидкостью и продуйте.

В старых сильно изношенных карбюраторах проблемы может создавать рычажок, чья рабочая поверхность значительно стёрлась и недожимает «пятак» диафрагмы. Такой рычаг следует поменять или аккуратно расклепать истёртый конец.

Жиклёр переходной системы стоит напротив жиклёра СХХ, но с другой стороны корпуса

Мелкие рывки при нажатии акселератора «до упора» свидетельствуют о загрязнении каналов и жиклёров переходной системы. Поскольку её устройство идентично СХХ, устраняйте проблему по инструкции, представленной выше.

Видео: чистка шарикового клапана ускорительного насоса

Падение мощности мотора и вялый разгон

Есть 2 причины, по которым двигатель теряет мощность, — недостаток горючего и выход из строя большой мембраны, открывающей дроссель вторичной камеры. Последнюю поломку легко обнаружить: открутите 3 винта М4 крепления крышки вакуумного привода и доберитесь до резиновой диафрагмы. Если она потрескалась, установите новую деталь и соберите привод.

Чтобы проверить диафрагму вакуумного привода, достаточно выкрутить 3 винта на крышке

Во фланце вакуумного привода есть выход воздушного канала, уплотнённый маленьким резиновым кольцом. При разборке обратите внимание на состояние уплотнителя и при необходимости поменяйте его.

При исправном приводе вторичного дросселя ищите неполадку в другом месте:

  1. Ключом на 19 мм свинтите заглушку на крышке (находится около штуцера). Извлеките и прочистите фильтровальную сеточку.
  2. Снимите крышку агрегата и выкрутите все главные жиклёры — топливные и воздушные (не перепутайте их местами). С помощью пинцета извлеките из колодцев эмульсионные трубки и задуйте туда моющую жидкость.

    Эмульсионные трубки находятся в колодцах под главными воздушными жиклёрами

  3. Накрыв среднюю часть карбюратора ветошью, продуйте колодцы воздушных и топливных жиклёров.
  4. Сами жиклёры аккуратно прочистите деревянной палочкой (сгодится зубочистка) и продуйте сжатым воздухом. Соберите агрегат и проверьте поведение машины контрольным заездом.

Причиной недостатка топлива может быть низкий уровень бензина в поплавковой камере. Как его правильно отрегулировать, описывается выше в соответствующем разделе.

Проблемы повышенного расхода бензина

Подача в цилиндры слишком обогащённой смеси — одна из распространённых неполадок. Существует способ удостовериться, что виноват именно карбюратор: на холостых оборотах двигателя полностью закрутите винт качества, считая обороты. Если мотор не заглох, готовьтесь к ремонту — силовой агрегат вытягивает топливо из поплавковой камеры, минуя систему холостого хода.

Для начала попытайтесь обойтись малой кровью: снимите крышку, выкрутите все жиклёры и обильно обработайте доступные отверстия аэрозольным средством. Спустя несколько минут (точно указано на баллончике) продуйте все каналы компрессором, развивающим давление 6—8 Бар. Соберите карбюратор и сделайте контрольный заезд.

Переобогащенная смесь даёт о себе знать чёрной сажей на электродах свечей зажигания. Перед контрольным заездом почистите свечи, а по возвращении снова проверьте состояние электродов.

Чтобы хорошо прочистить каждую деталь, агрегат лучше разобрать полностью

Если местная промывка не дала результата, разберите карбюратор в таком порядке:

  1. Отсоедините патрубок бензопровода, тягу педали газа, тросик пускового устройства и 2 трубки — вентиляции картера и вакуума трамблёра.

    Перед снятием карбюратора нужно отключить 2 привода и 3 патрубка

  2. Демонтируйте верхнюю крышку.
  3. Ключом 13 мм отверните 4 гайки крепления агрегата к фланцу коллектора.
  4. Снимите карбюратор со шпилек и открутите 2 винта М6, удерживающие нижнюю часть. Отделите её, отключив тяги вакуумного привода и пускового устройства.

    Между нижней и средней частью карбюратора стоят 2 картонные прокладки, которые нужно заменить

  5. Демонтируйте «тарелку» вакуумного привода, открутив 2 винта М5. Выверните винты качества и количества, все жиклёры и носик распылителя.

Дальнейшая задача — хорошенько вымыть все каналы, стенки камер и диффузоры. Направляя трубку баллончика в отверстия каналов, убедитесь, что пена выходит с другого конца. Эту же операцию проделайте сжатым воздухом.

После продувки поверните нижнюю часть на свет и убедитесь, что между дроссельными заслонками и стенками камер нет зазоров. Если таковые обнаружены, заслонки или нижний блок в сборе придётся менять, поскольку через щели двигатель бесконтрольно затягивает топливо. Операцию по замене дросселей доверьте специалисту.

Между закрытыми заслонками и стенками камеры не должно быть просветов

Выполняя полную разборку карбюратора ДААЗ 2105, рекомендуется проделать весь комплекс операций, перечисленных в предыдущем разделе: прочистить жиклёры, проверить и поменять мембраны, отрегулировать уровень горючего в поплавковой камере и так далее. Иначе вы рискуете оказаться в ситуации, когда одна поломка без конца сменяет другую.

Как правило, нижняя плоскость среднего блока выгнута дугой от нагрева. Фланец нужно притереть на большом шлифовальном круге, предварительно выдернув бронзовые втулки. Остальные плоскости шлифовать не следует. При сборке используйте только новые картонные прокладки. Установите карбюратор на место и переходите к настройке.

Видео: полная разборка и ремонт карбюратора «Озон»

Указания по регулировке

Для настройки очищенного и работоспособного карбюратора следует подготовить такой инструмент:

  • короткие плоские отвёртки с узким и широким шлицем;
  • ключ рожковый размером 10 мм;
  • то же, размером 8 мм;
  • узкие пассатижи.

Первичная регулировка заключается в подгонке троса пускового механизма и тяги педали газа. Последняя регулируется просто: пластиковый наконечник выставляется напротив шарнира на оси карбюратора путём закручивания по резьбе. Фиксация производится гайкой под размер ключа 10 мм.

Кожух тросика крепится при полностью открытой воздушной заслонке

Тросик подсоса настраивается так:

  1. Рычажок в салоне задвиньте до упора, воздушную заслонку поставьте в вертикальное положение.
  2. Проденьте трос в проушину крышки, конец вставьте в отверстие фиксатора.
  3. Удерживая пассатижами «бочонок», затяните болт ключом.
  4. Двигая рычаг подсоса, удостоверьтесь, что заслонка полностью открывается и закрывается.

Следующий шаг — проверка открывания дросселя вторичной камеры. Хода мембраны и тяги должно хватать, чтобы заслонка открывалась на 90°, в противном случае открутите гайку на тяге и подкорректируйте её длину.

Чтобы укоротить или удлинить тягу привода, надо ослабить фиксирующую гайку

Важно чётко выставить опорные винты дроссельных заслонок — они должны подпирать рычаги в закрытом состоянии. Цель — избежать трения края заслонки о стенку камеры. Регулировать холостой ход с помощью опорного винта недопустимо.

Головки опорных винтов фиксируются на заводе с помощью специальной краски

Ускорительный насос в дополнительной настройке не нуждается. Отследите, чтобы колесико рычага прилегало к вращающемуся сектору, а конец — к «пятке» мембраны. Если хотите улучшить разгонную динамику, замените штатный распылитель с маркировкой «40» на увеличенный размером «50».

Регулировка холостого хода производится в следующем порядке:

  1. Винт качества выверните на 3—3,5 оборота, количества — на 6—7 оборотов. Используя пусковое устройство, заведите двигатель. Если обороты коленчатого вала будут слишком высокими, уменьшите их винтом количества.
  2. Дайте мотору прогреться, уберите подсос и настройте количественным винтом обороты коленвала 900 об/мин, ориентируясь по тахометру.
  3. Спустя 5 минут заглушите двигатель и проверьте состояние электродов свечей зажигания. Если сажа отсутствует, регулировка окончена.
  4. При появлении на свече чёрного налёта почистите электроды, запустите мотор и закрутите винт качества на 0,5—1 оборот. Показания тахометра выведите на 900 об/мин вторым винтом. Дайте двигателю поработать и вновь проверьте свечи.

    Регулировочные винты управляют подачей топливной смеси на холостом ходу

Лучший способ настроить карбюратор ДААЗ 2105 — подключить к выхлопной трубе газоанализатор, измеряющий уровень СО. Чтобы выйти на оптимальный расход бензина, нужно добиться показаний 0,7—1,2 на холостом ходу и 0,8—2 при 2000 об/мин. Помните, регулировочные винты не влияют на потребление бензина при высоких оборотах коленвала. Если показания газоанализатора превышают 2 единицы по СО, то следует уменьшать размер топливного жиклёра первичной камеры.

Карбюраторы «Озон» модели ДААЗ 2105 считаются относительно простыми в ремонте и регулировке. Главная проблема — приличный возраст указанных агрегатов, выпускаемых со времён СССР. Некоторые экземпляры выработали положенный ресурс, о чём свидетельствует большой люфт в осях дроссельных заслонок. Сильно изношенные карбюраторы не поддаются настройке, поэтому их приходится менять целиком.

  • Автор: Сергей Сергеев
