Усилитель для машины своими руками (на микросхеме TDA 1558q и TDA7388) 2,3,4 – канальный

 Если вдуматься, то пожалуй самой главной «движущей силой»  в автозвуке является усилитель. Действительно, ведь от него будет зависеть довольно много. Детализация звучания, полнота тембрального баланса, возможность усилить слабый источник звука. А еще, для кого-то немаловажной составляющей будет то, что прибавится и громкость звука. Проще говоря, мощность усилителя тоже сыграет свою решающую роль.
 Кроме всего перечисленного хотелось бы обратить внимание и на возможность изготовить усилитель своими руками, то есть спаять схему самому. При этом вы ничего не потеряете в качестве звука, так как уже известные производители фактически используют те же самые сборки – микросхемы, а также однозначно выиграете в цене. Так как например микросхема TDA7388 наиболее часто встречаемая в Автомагнитола, стоит около 5-8 долларов. Итак, именно о таком варианте, когда усилитель для машины можно сделать самому, мы и расскажем в нашей статье.

Микросхемы усилители для звуковоспроизводящей аппаратуры в автомобилях

 Раз уж мы решили написать для вас статью про квадрофонический усилитель для машины, то затронем немного историю становления микросхем для таких проектов. Конечно , мы не в состоянии перечислить все возможные варианты, поверьте их наберется больше несокльи десятков, но о наиболее популярных мы упомянем. Так скажем еще в 90 года уже прошлого века, когда квадрофонический усилитель был чем-то особенным, компания PHILIPS выпустила микросхему TDA 1558q (1992 год). Мощность ее составляла 4*11, что было совсем не плохо. Микросхема активно применялась для автомобильной радиоаппаратуры, радио, магнитол. О схеме ее подключения чуть дальше.
 В 2005 году компания ST выпустила своего флагмана, которого до сих пор можно назвать фаворитом TDA7388. Микросхема с 2005 года претерпела незначительные изменения, последняя ревизия от 2013 года в даташите гласит, что она в состоянии выдать 4*45 Ватта на каждый из 4 каналов. Такая мощность и вполне сносное качество, а также что немаловажно минимум элементов в ее схеме подключения, делают ее очень привлекательной для нашего исполнения. Итак, именно на этих двух вариантах TDA 1558q и TDA7388 мы и остановимся.

Схемы автомобильного усилителя 2,3,4 канального на микросхеме TDA 1558q

Не смотря на то, что мы с вами выяснили, что микросхема TDA1558q уже несколько устарела, тем не менее, ее все-таки до сих пор можно встретить на прилавках радиомагазинов, а значит и что-то сделать на ее базе. Давайте вначале обратимся к техническим характеристикам микросхемы, а они следющие:

Fраб. (для tda 1558q)……… 20-15000 Гц
Uпит. ………………………… 6-15В
Kгарм.(не более)….. 0,1%
Iпотр.(без подачи усиливающего сигнала)30мА
Rн (не менее) …………………… 2 Ом
Pвых. (Rн=4Ом)………………… 4х11 Вт
Pвых. (Rн=4Ом)………………… 2х22 Вт
Pвых. (Rн=4Ом)……………1х22 и 2х11 Вт
Uвх (чувствительность)…………… 500мВ
Rвх ………………………….. 60 кОм
Корпус микросхемы …….DBS 17 P

Сразу прокомментируем это пожалуй тем, что усилитель конечно не хай фай, так как частота ограничивается 15000 Гц, ну и чувствительность на входе довольно слабенькая… подавай аж 0,5 Вт, для того чтобы раскачать микросхему до номинальных параметров. Что же раз уж мы связались с ней, то схемы по подключению все же приведем.

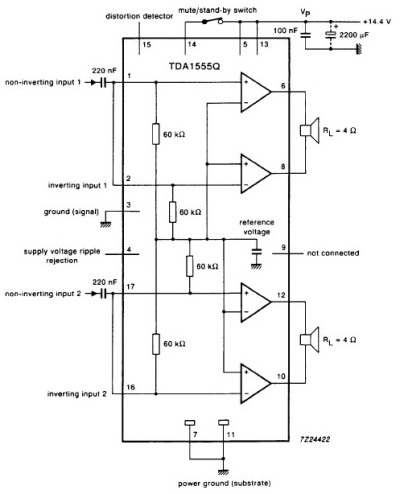

2 — канальный усилитель в машину на базе микросхемы TDA 1558q

Плюсом такого подключения является то, что можно подключить по 2 параллельных усилителя встроенных в микросхему одновременно на один канал. При этом за счет подачи сигнала на параллельный усилитель и инвертирования выходного сигнала, можно фактически увеличить амплитуду хода для диффузора динамика, тем самым увеличив и выходную мощность.

В итоге получиться 2*22 Ватта. Это наиболее удачная схема для реализации 2 канального усилителя на этой микросхеме. Конечно, можно еще реализовать подключение лишь 2 каналов из 4, но здесь будет уже всего лишь 2*11 Ватта, при этом оставшиеся 2 канала будет не задействованы.

3 — канальный усилитель в машину на базе микросхемы TDA 1558q

Этот вариант подойдет для того случая, когда вы хотите иметь 2 канальный усилитель и отдельный канал для сабвуфера. Здесь в микросхеме будет задействовано 3 канала из 4, а 1 останется не удел. Суммарная выходная мощность получиться 2*11 Ватта для широкополосных динамиков и 1*22 Ватта для сабвуфера.

Тоже не самые плохие показатели.

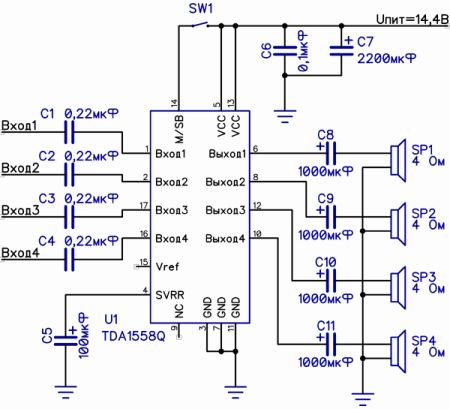

4 — канальный усилитель в машину на базе микросхемы TDA 1558q

Последняя схема это использование каждого из усилителей на свой канал. Можно сказать это чистое квадро. При этом правда и мощность будет не выдающаяся 4*11 Ватта

Что же, микросхема хоть и не идеальная, так как год ее начала выпуска датируется 1992 годом, о чем мы уже упоминали, но вполне возможная к применению. В случае если вы собрались изготавливать усилитель для машины, при этом громкость для вас не самое главное.

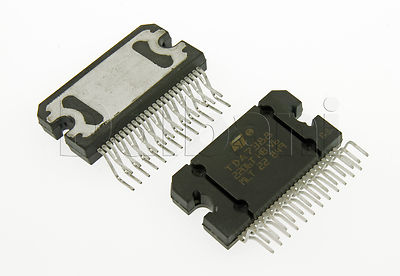

 Теперь следующий «представитель», так скажем следующее поколение микросхем – усилителей для автомобильного усилителя.

Схемы автомобильного усилителя 4 канального на микросхеме TDA7388

 Итак, микросхема эта была выпущена компанией ST, и претерпела ряд изменений. Все это мы также уже упоминали. По последнему даташиту (от 2013 года) она является усилителем 4*45 Ватта при номинальном напряжении питания 18 вольт и рабочем до 28 вольт. При этом возможны кратковременные скачки до 50 вольт. Все это говорит о том, микросхему можно использовать не только для применения в легковых автомобилях, где напряжение питания бортовой сети составляет 12-14 вольт, но и на грузовиках, где питание порядка 24 вольт.

Fраб. ……… 20-15000 Гц
Uпит. ………………………… 6-28В
Pвых. (Rн=4Ом)………………… 4х45 Вт
Корпус микросхемы …….Flexiwatt25

Data sheet на микросхему можно посмотреть здесь.

 Подключение микросхемы проще не бывает. Фактически в ее корпусе реализовано все, кроме объемных радиодеталей, таких как емкости (конденсаторы).

Из-за простоты обвязки микросхемы все можно смонтировать на универсальной монтажной плате, но если вы хотите чтобы все было «по правилам», то можете воспользоваться платой с рисунка.

Если вы решили реализовать на данной микросхеме 2 или 3 канальный усилитель, то соответственно используем желаемое количество каналов.

Итак, мы рассмотрели два варианта усилителей на микросхеме для автомобилей, причем как легковых, так и грузовых. Сразу скажем, что предпочтительней 2 вариант, хотя и на 1 не стоит ставить крест.
 Дополнительно необходимо сказать о том, что в  каждой из микросхем рассмотренных выше реализованы функции защиты от КЗ при замыкании выходов на усилителе, защита от перегрева, режимы ожидания. То есть микросхемы соответствуют всем высоким стандартам к предотвращению нежелательных последствий.
 Также необходимо сказать о том, что микросхемы рассеивают довольно значительную мощность, а значит, к их корпусу должны быть прикреплены массивные радиаторы для отвода тепла. Это обязательное требование.

четырех канальный усилитель на микросхеме TDA7388, TDA7560

Данный четырех канальный усилитель будет интересен автолюбителям, тем, кто хочет создать домашний кинотеатр с акустическим 3 D – эффектом, а также начинающим радиолюбителям из-за простоты сборки.

Характеристики усилителя
  • Напряжение питания от 10 до 18В, рекомендованное 18В, только при этом напряжении можно рассчитывать на максимальную мощность усилителя. При таком диапазоне напряжения найти подходящий блок питания не составит труда, а также данный усилитель отлично подойдет для установки в автомобиль.
  • Технология выходного каскада усилителя MOSFET, то есть используются полевые транзисторы.
  • Диапазон воспроизводимых частот от 20 до 20 000 Гц, класс усилителя AB.
  • Защиты от короткого замыкания выходного каскада усилителя, защита от переполюсовки, от перегрева, а также функции ST-BY и MUTE.
  • Рассчитан на работу с нагрузкой 4 Ом и выдает до 41 Вт на канал номинальной мощности.
  • Прост в изготовлении, широко распространен и дешев.
Схема четырехканального усилителя на TDA7388, TDA7560
Схема включения TDA7388, TDA7560
Рекомендации по сборке усилителя.

Усилитель собирается на печатной плате размерами 70х35мм.  Электролитические конденсаторы следует использовать напряжением от 25В, остальные лучше взять пленочные. Микросхема TDA7388 взаимозаменяема с TDA7560. Выходной каскад работает в мостовом режиме, поэтому разделительные конденсаторы на динамики не требуются.

После сборки усилителя из рабочих деталей, усилитель начинает работать и не требует наладки.

Однако следует учесть, что выводы MUTE и ST-BY должны быть замкнуты на плюс, данные функции включаются путем разъединения их выводов от плюсовой шины.

При использовании блока питания 12В или автомобильной сети, для питания усилителя, следует учесть, что максимальный потребляемый ток может достигать 15А.

Также усилителю требуется большой радиатор 50см

2, для рассеивания более 120Вт, его размеры можно снизить путем установки охлаждающего вентилятора.

печатная плата четырехканального усилителя на TDA7388, TDA7560

Скачать печатную плату

Если будете использовать блок питания от ПК то полезно будет знать. Для запуска ATX блока питания, требуется замкнуть зеленый провод и черный, в колодке идущую на материнскую плату.  Для того чтобы блок питания не уходил в защиту, нужно помимо 12В шины нагрузить и 5В шину, например лампочкой накаливания.

Готовая плата выглядит примерно так.

Пример собранной печатной платы TDA7388

Пример собранной печатной платы TDA7388

Дорожки следует обязательно залудить, если этого не сделать, то со временем медь будет окислятся. Также за счет олова увеличивается сечение проводника. Дорожки идущие с выхода усилителя лучше укрепить проволокой, путем припаивания ее поверх дорожки. Так как ток проходящий по этим дорожкам может быть приличным, а размеры платы не позволяют сделать их достаточно большого сечения. Либо разводить плату на двухстороннем стекло текстолите.

Фото TDA7388 установленной на радиатор

Микросхему установил на радиатор от музыкального центра. Плату зафиксировал двумя болтиками к радиатору. Конструкция получилась достаточно жесткая.

Для использования всех 4 каналов я использовал простой делитель сигнала. То есть сигнал с одного канала делится на два.

Схема простого делителя сигнала

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

Усилитель НЧ на TDA7386 4 канала по 45Вт

Привет дорогие друзья! Сегодня мы рассмотрим сборку усилителя на микросхеме TDA7386. Данная микросхема представляет собой четырех канальный усилитель низкой частоты класса АВ, с максимальной выходной мощностью 45Вт на один канал, на нагрузке 4Ом.
Предназначена TDA7386 для повышения мощности автомобильных радиоприемников, автомагнитол, может использоваться в качестве домашнего усилителя, а также для проведения каких-либо вечеринок в помещении или мероприятий на природе.
Схема усилителя на TDA7386 на мой взгляд наипростейшая, собрать может любой новичок, как навесным монтажом так и на печатной плате. Еще один замечательный плюс усилителя собранного по данной схеме, это очень маленькие габариты.
Микросхема TDA7386 имеет защиту от короткого замыкания на выходных каналах и защиту от перегрева кристалла.

Даташит на данную микросхему можете скачать в самом низу статьи.

Основные характеристики TDA7386:

  • Напряжение питания от 6 до 18 Вольт
  • Пиковое значение выходного тока 4,5-5А
  • Выходная мощность на 4Ом 10% THD  24Вт
  • Выходная мощность на 4Ом 0,8%  THD   18Вт
  • Максимальная выходная мощность на нагрузке 4Ом 45Вт
  • Коэффициент усиления 26дБ
  • Сопротивление нагрузки не менее 4Ом
  • Температура кристалла 150 градусов Цельсия
  • Диапазон воспроизводимых частот 20-20000 Гц.

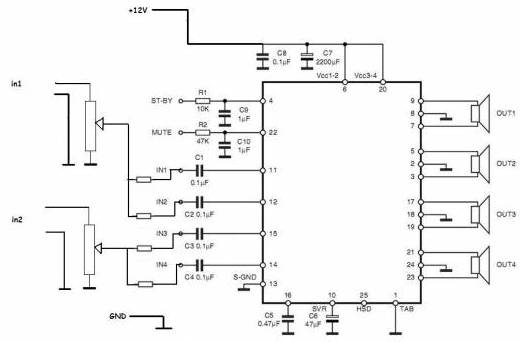

Усилитель может быть собран по двум схемам, первая:

Усилитель НЧ на TDA7386Усилитель НЧ на TDA7386

Номиналы компонентов:

С1,С2,С3,С4,С8 – 0,1мкФ

С5 – 0,47мкФ

С6 – 47мкФ 25В

С7 – 2200мкФ и более 25В

С9,С10 – 1мкФ

R1 – 10кОм 0,25Вт

R2 – 47кОм 0,25Вт.

И вторая схема:

Усилитель НЧ на TDA7386Усилитель НЧ на TDA7386Усилитель НЧ на TDA7386Усилитель НЧ на TDA7386

Номиналы компонентов:

С1,С6,С7,С8,С9,С10 – 0,1мкФ

С2,С3,С4,С5 – 470пФ

С11 — 2200мкФ и более 25В

С12,С13,С14 – 0,47мкФ

С15 – 47мкФ 25В

R1,R2,R3,R4 – 1кОм 0,25Вт

R5 – 10кОм 0,25Вт

R6 – 47кОм 0,25Вт.

Различие лишь в обвязке микросхемы, а принцип не меняется.

Мы будем собирать по первой схеме, если кому-либо интересна вторая схема, можете прочитать статью: “Автомобильный усилитель на TDA7560 4 канала по 77Вт”, там подробно разобрана вторая схема и печатная плата к ней. Микросхемы TDA7386 и TDA7560 по выводам идентичны и взаимозаменяемы. Одно основное отличие, TDA7560 рассчитана на нагрузку 2Ом, в отличии от TDA7386, остальные параметры и характеристики схожие.

Печатная платаПечатная плата Печатная платаПечатная плата

Печатную плату можете скачать под статьёй.

Радиатор необходимо устанавливать не менее 400 квадратных сантиметров. На фото ниже, вы можете увидеть собранный мной усилитель на TDA7386 с радиатором, площадью менее 200 квадратных сантиметров. Тестировал я данный усилитель в течение нескольких часов, в нагрузке были две колонки по 30Вт с нагрузкой 8Ом каждая, на среднем уровне громкости, микросхема здорово греется, но неполадок замечено не было. Это был тест, советую вам друзья ставить радиатор не менее 400 квадратных сантиметров или использовать в качестве радиатора корпус усилителя, если он алюминиевый или дюралюминиевый.

Радиатор для TDAРадиатор для TDA Радиатор для TDA7386Радиатор для TDA7386

Радиатор необходимо зачистить мелкой наждачной бумагой, в месте соприкосновения с микросхемой, если он окрашен, это повысит теплопроводность. Далее посадить на теплопроводную пасту, например такую, КПТ-8.

Теплопроводная паста КПТ-8Теплопроводная паста КПТ-8

Детали.

Конденсаторы можно керамические, разницы не услышите, если поставите пленку. Резисторы мощностью 0,25Вт.

Немного о режимах ST-BY и MUTE на микросхеме TDA7386 (вывод 4 и вывод 22).

Режим ST-BY на TDA7386 как и на её собратьях (TDA7560, TDA7388) управляется следующим образом, если вы хотите чтобы ваш усилитель был постоянно в режиме “Включен”, то необходимо крайний вывод резистора R1 соединить с + 12В и оставить в таком положении, то есть впаять перемычку.  Если перемычку убрать (крайний вывод резистора R1 оставить в воздухе), то микросхема находится в ждущем режиме, для того, чтобы усилитель запел, нужно крайний вывод резистора R1 кратковременно соединить с +12В. Для того, чтобы усилитель опять ввести в ждущий режим, необходимо крайний вывод резистора R1 кратковременно соединить с общим минусом (GND).

Режим MUTE на TDA7386 управляется аналогично. Чтобы усилитель постоянно находился в режиме “Звук включен” необходимо крайний вывод резистора R2 соединить с +12В. Если же хотите, чтобы усилитель работал в режиме “Без звука”, то необходимо крайний вывод резистора R2 соединить и удерживать с общим минусом (GND).

Я собирал несколько усилителей на TDA7560, TDA7386, TDA7388, заметил одну вещь, если оставить в воздухе R1 и R2, при этом задействовать только один вход из четырех, то при подаче питания на плату усилитель находится в ждущем режиме, все вышеперечисленные операции с режимами ST-BY и MUTE работают отлично. Если же задействовать все входы то при подаче питания на плату усилитель сам начинает петь, хоть и на 4 и 22 ногу питание не идет. Впрочем, поэкспериментируйте!

Усилитель на TDA7386Усилитель на TDA7386

25 вывод (HSD) это детектор обнаружения перегрева, перегрузки, короткого замыкания на выходах и так далее. Данный вывод может управлять функцией MUTE (22 вывод), для отключения выходов при появлении какой-либо неисправности. О напряжениях на этом выводе можете прочитать в даташите, если кому интересно, в моем случае 25 вывод оставлен в воздухе.

Усилитель 4 канала по 45ВтУсилитель 4 канала по 45Вт

Печатную плату при распечатке не зеркалим, печатаем как есть!

Печатная плата СКАЧАТЬ

Даташит на TDA7386 СКАЧАТЬ


Похожие статьи

Усилитель на микросхеме TDA7388 — 23 Октября 2014

Здравствуйте. В своей очередной статье, хочу вам  рассказать как собирался усилитель мощности на микросхеме TDA7388.

Усилитель делался для пробы можно так сказать, меня просто лучший друг попросил собрать этот усилитель.

Вот схема самого усилителя.

Предоставляю характеристики  усилителя.

Напряжение питания: 10-18 в (оптимальное 18 в.)

Полоса частот: 20-20000 кГц.

Входное напряжение: 0,05 в.

Cопротивление нагрузки: 4 Ом

Выходная мощность 4*44 Вт.

Коэффициент гармоник: 0,15%.

Усилитель имеет встроенную защиту выходного каскада от короткого замыкая. Усилитель также имеет режим MUTE и ST-BY. Микросхема усилителя должна обязательно ставиться на теплоотвод площадью 50 квадратных сантиметров. Но у меня  правда поменьше, какой нашел такой и поставил. Вот  какой усилитель у меня получился. Фото готового устройства.

Этот усилитель очень прост,  не требует никаких настроек, еще хочу добавить то, что если этот усилитель правильно собран он заработает с первого раза, а то некоторые пишут вот мол я собрал, а он у меня не работает, да вы собирайте нормально. Я навесным монтажом собрал и то он у меня со второго раза заработал.

У этой микросхемы прекрасный звук, это если поставить нормальные динамики и напряжение питания будет 18 вольт, и не бойтесь спалить микросхему при 18 вольтах, защита не даст.

 Да в принципе микросхема нормально работает и от 12 вольт, без хрипов и шумов, а если еще и добавить тембр блок то будет еще лучше, тембр блок советую на LM1036N или на TDA1525. Если вам не чем запитать этот усилитель то воспользуйтесь компьютерным блоком питания, я думаю что он у каждого есть.  Еще хочу вам дать совет, входные конденсаторы лучше ставить не 0,1мкф а 0,33мкф.

Да и для лучшей фильтрации звука выходной конденсатор тоже лучше  поставить побольше у меня стоит  4700мкф. Ну на этом мы и закончим. Вот еще у меня есть печатная плата для этого усилителя. Об остальном  расскажет видео.





Контакты автора: vshelkovskih@mail.ru

С вами был DIY Electronic.

Обсудить на Форуме

Схема многоканального усилителя мощности на TDA7388

Схема усилителя мощности на TDA7388 очень часто применяется для построения автомобильных звуковых систем, благодаря допустимому напряжению питания от 10 до 18 вольт и наличию четырёх каналов усиления она идеально подходит для автозвука. Ниже приведены основные характеристики микросхемы.

Технические параметры усилителя на TDA7388 :

Напряжение питания : 10 — 18 вольт.
Максимальная выходная мощность : 4 х 40 Ватт.
Номинальное сопротивление нагрузки : 4 Ома.
Диапазон воспроизводимых частот : 20 — 20000 Герц.
Коэффициент гармоник при номинальной мощности : 0.15 %.
Номинальное входное напряжение : 0.05 Вольт.

Принципиальная схема усилителя мощности TDA7388 :

При сборке усилителя можно применять металлоплёночные резисторы, входные конденсаторы С1 — С4 желательно использовать плёночные, для обеспечения минимальных гармонических искажений, остальные конденсаторы устанавливаются любые малогабаритные с рабочим напряжением не менее 25 Вольт. После сборки нужно обязательно установить микросхему на хороший радиатор охлаждения, так как при большой выходной мощности она сильно нагревается и срабатывает защита от перегрева.

Немного подробнее о функциях ST-BY и MUTE : после подачи питания, микросхема будет находится в режиме энергосбережения, чтобы выключить его, нужно подать плюсовое напряжение питания на вывод ST-BY, а чтобы выключить режим БЕЗ ЗВУКА, нужно подать питание на вывод MUTE. Для оперативного использования данных функций, можно вывести переключатели на переднюю панель Вашего устройства, а если они не нужны, просто установите перемычки между плюсом питания и выводами схемы ST-BY и MUTE.

Данную схему усилителя мощности на TDA7388 можно с успехом применять и для домашней звуковой системы, используя компьютерный блок питания и хорошую акустику, мощности вполне хватает для больших помещений, а наличие четырёх каналов делает возможным использование устройства в домашнем кинотеатре. Удачи !

У братьев Китайцев можно заказать печатную плату
Или готовый КИТ набор для сборки

Еще записи по теме

Усилитель НЧ на TDA7379 (2×38Вт)

Отличительная особенность некоторых интегральных усилителей, требующих однополярное напряжение, позволяет начинающим радиолюбителям без лишнего труда построить простой УМЗЧ. Также это преимущество дает возможность их применения в телевизорах, радиоприемниках, магнитофонах, портативных колонках и другой звуковой аппаратуре без использования сложных, двухполярных источников питания.

Микросхема TDA7379 работает в классе AB и имеет четыре канала усиления, которые можно соединить в мост и построить УНЧ с двумя или тремя выходами. Еще она обладает весьма низким выходным сопротивлением, на выход можно «вешать» динамические головки на 2Ома, но тогда напряжение питания не должно превышать 15В.

В оригинальных вариантах имеется защита от перегрева, короткого замыкания и мягкий старт.

TDA7379 включает в себя 15 выводов, расположение которых показано ниже.

Расположение выводов TDA7379Расположение выводов TDA7379

Основные технические характеристики TDA7377

Питающее напряжение ………. От 8 до 20 Вольт

Выходной пиковый ток ………. 5 Ампер

Мощность на выходе (THD=10%, Vs=18В, Rout=4Ома, два моста) ………. 38Вт (на 1 канал).

Более подробная информация находится в Datasheet.

Не стоит рассчитывать на такую большую мощь, при указанных десяти процентах нелинейных искажений слушать звуковой сигнал невыносимо.

Ниже я представлю схему на двойной мост, если интересен другой вариант включения на базе вышеописанной интегральной схемы, то можно прочесть статью «Усилитель НЧ для мастерской 2 канала по 25Вт на TDA7375», в ней описаны всевозможные варианты включения, ведь TDA7379 и TDA7375 аналоги, но отличаются лишь выходной мощностью и напряжением питания.

Схема усилителя НЧ на TDA7379

TDA7379 схемаTDA7379 схема

Примечания к компонентам и конструктивное исполнение.

Конденсаторы C1, C2, C4 керамические (можно пленочные, если не жалко), остальные электролитические, напряжением 25 Вольт.  Резистор R1 мощностью 0.25Вт.

К фланцу микросхемы необходимо прикрепить радиатор с площадью поверхности не менее 200см2. Между ними тонким слоем нужно намазать теплопроводную пасту.

На односторонней печатной плате установлены клеммы для удобства крепления соединительных проводов.

Для выхода из режима ожидания необходимо замкнуть контакты фиксируемой кнопки, которая подключается к клемме ST-BY на плате, либо нужно соединить вывод резистора R1 с плюсом источника питания.

Печатная плата усилителя на TDA7379 (2×38Вт) СКАЧАТЬ

Datasheet на TDA7379 СКАЧАТЬ
