Трансформатор своими руками: пошаговая инструкция

Несмотря на многообразие электрооборудования на рынке, далеко не во всех ситуациях можно найти подходящий преобразовательный агрегат для решения конкретной задачи. Поэтому многие обыватели пытаются изготовить  трансформатор своими руками для получения определенных параметров работы. Стоит отметить, что намотать трансформатор может каждый, даже без специализированного оборудования и особых навыков, но этот процесс довольно трудоемкий и кропотливый. Поэтому изначально вам придется определиться с типом и характеристиками прибора.

Что понадобится для сборки?

Все преобразователи подразделяются на две основные категории – повышающие и понижающие трансформаторы.

В зависимости от предназначения, конструктивных особенностей и места установки их можно разделить на такие категории:

Практически каждое из вышеперечисленных устройств вы можете воссоздать в домашних условиях. Наиболее простым вариантом является перемотка трансформатора из заводского изделия, так как он уже содержит необходимые элементы. Главное, чтобы первичная обмотка подходила по номиналу питающего напряжения и мощности. Куда хуже, если перематывать нужно обе обмотки, к примеру, если и первичная, и вторичная обмотка пробиты или получили механическое повреждение.

Для изготовления трансформатора своими руками вам понадобятся:

  • Магнитопровод – служит в качестве проводника магнитного потока, лучше взять из старого трансформатора, так как он изготовлен из электротехнической стали и обеспечивает необходимые параметры работы, характеризуется малыми потерями в железе.
  • Провода нужного вам сечения в лаковой, полимерной или стеклотканевой изоляции. Чем тоньше этот слой, тем плотнее прилягут витки к каркасу и друг к другу.
  • Каркас – служит в качестве основания для обмоток трансформатора, устанавливает габариты по ширине. Можно взять из старого трансформатора, а можно изготовить своими руками. Материалом для каркаса может послужить электротехнический картон, гетинакс или текстолит, важно чтобы он не занимал много места в зазоре между сердечником и проводом.
  • Изоляция – предназначена для электрического отделения токоведущих элементов друг от друга и от конструктивных элементов трансформатора. В промышленном производстве используется лакотканевая лента, фторопласт, парафиновая пропитка, но при самостоятельном изготовлении подойдет любой имеющийся у вас материал, главное, чтобы его диэлектрической прочности хватало для напряжения сети.
  • Намоточный станок – позволяет упростить процесс и обеспечить постоянное натяжение. Можно изготовить своими руками из ручной дрели или по принципу вертела на двух шарнирах. Важно, чтобы изготовленный станок имел как можно меньший люфт.

Помимо этого вам могут пригодиться: молоток с деревянной пресс-планкой, паяльник для соединения проводов, ножницы, пассатижи. Но перед изготовлением, обязательно рассчитайте параметры трансформатора.

Расчеты

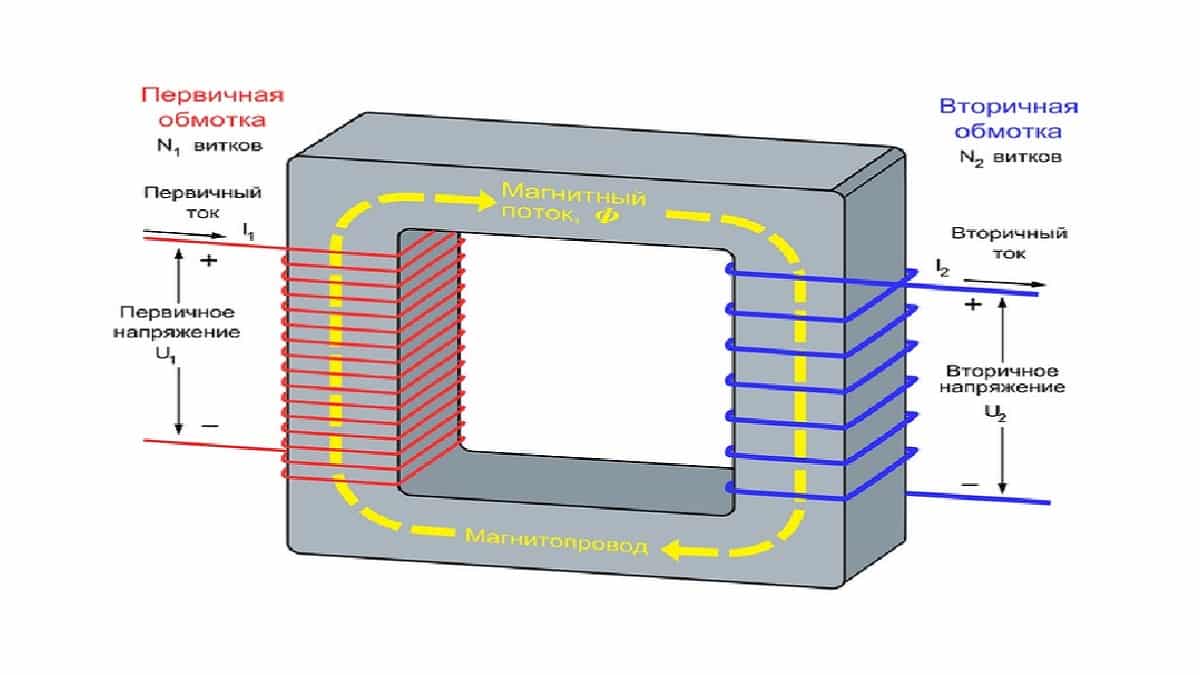

Принципиальная схема трансформатораРис. 1: принципиальная схема трансформатора

Наиболее сложный вариант, если вы будете изготавливать трансформатор своими руками с нуля. В таком случае расчет электрической машины производится в зависимости от выходной мощности. Исходя из этого параметра, рассчитывается мощность первичной обмотки. Если вы используете заводской сердечник, то можно считать эти величины одинаковыми, если вы соберете его самостоятельно, то

P2 = 0,9 * P1

Это приблизительный расчет с учетом потерь в сердечнике. В зависимости от качества шихтовки своими руками, разница мощностей может находиться в пределах от 5 до 20%.

В зависимости от мощности первички определяется сечение магнитопровода, которое вычисляется по формуле: S = √P1

Следует отметить, что мощность для вычислений берется в Ваттах, а размеры сердечника получаем в квадратных сантиметрах.

Далее определяется коэффициент передачи электромагнитной энергии: k = f/S,

Где k – коэффициент передачи, f – частота сетевого напряжения переменного тока, S – площадь сечения магнитопровода.

Исходя из полученного коэффициента, определяется число витков в обмотках по величине входных и выходных напряжений: N1 = k*U1, N2 = k*U2

Это приблизительные вычисления, предназначенные для бытового применения радиолюбителями. Заводские трансформаторы имеют более сложную процедуру расчета, которая производится по справочникам и зависит от их типа и назначения (силовые, измерительные, трехобмоточные, тороидальные устройства и т.д.)

Далее рассчитывается сила тока в первичной обмотке трансформатора: I1 = P/ U1

Соответственно, ток, протекающий по вторичной обмотке трансформатора, вычисляется по  формуле: : I2 = P/ U2

Исходя из величины тока в каждой обмотке, выбирается сечение жилы. Но заметьте, что проводник в обмотке значительно хуже охлаждается, поэтому запас сечения делается на 20 – 30%. Проще выполнять данную работу медными проводами, но это требование не критично.

Таблица: выбор сечения, в зависимости от протекающего тока

Медный проводник Алюминиевый проводник
Сечение жил, мм2 Ток, А Сечение  жил. мм2 Ток, А
0,5 11
0,75 15
1 17
1.5 19 2,5 22
2.5 27 4 28
4 38 6 36
6 46 10 50
10 70 16 60
16 80 25 85
25 115 35 100
35 135 50 135
50 175 70 165
70 215 95 200
95 265 120 230
120 300

Сборка повышающего трансформатора

Особенностью повышающего трансформатора является большее сечение жил первичной обмотки трансформатора по отношению к вторичной. Ярким примером может служить любой агрегат, повышающий напряжение питания 220 Вольт до 400, 500, 1000 В и т.д., соответственно класс изоляции трансформатора выбирается по номиналу вторичной обмотки, как в сетевых трансформаторах.

Заметьте, что проводник большого сечения не получится намотать самодельным станком, поскольку вы не сможете выдать достаточное усилие. Определить это довольно просто – если первые витки свободно двигаются по каркасу катушки или хуже того, вы видите явный зазор между жилой и каркасом, переходите к ручной намотке.

Для сборки вам потребуется выполнить такую последовательность действий:

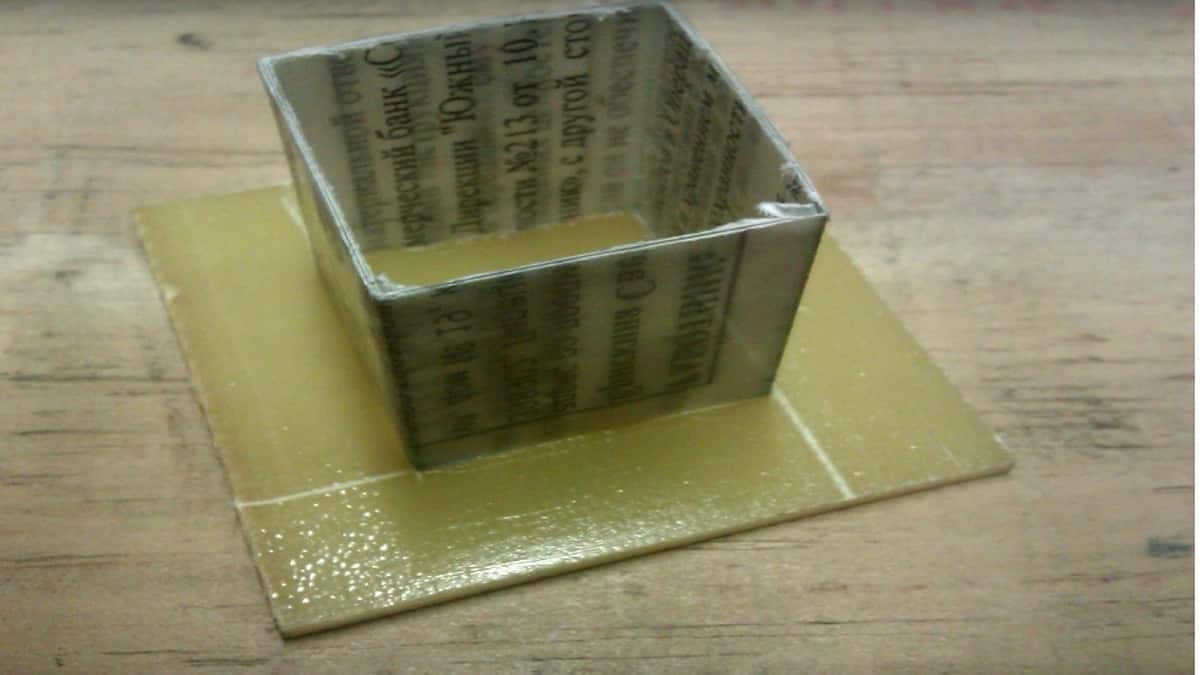

  • Соберите основание из диэлектрического материала, для этого можно вырезать его по лекалу из картона. Сборка каркаса производится внахлест при помощи клея. Изготовьте каркас для трансформатораРис. 2: изготовьте каркас для трансформатора

Если у вас имеется готовый образец, можете переходить к следующему этапу.

  • Сделайте отверстия в щеке катушки под выводы в электрическую сеть и к потребителю. Проденьте в них выводы. Проденьте вывод первичной обмотки

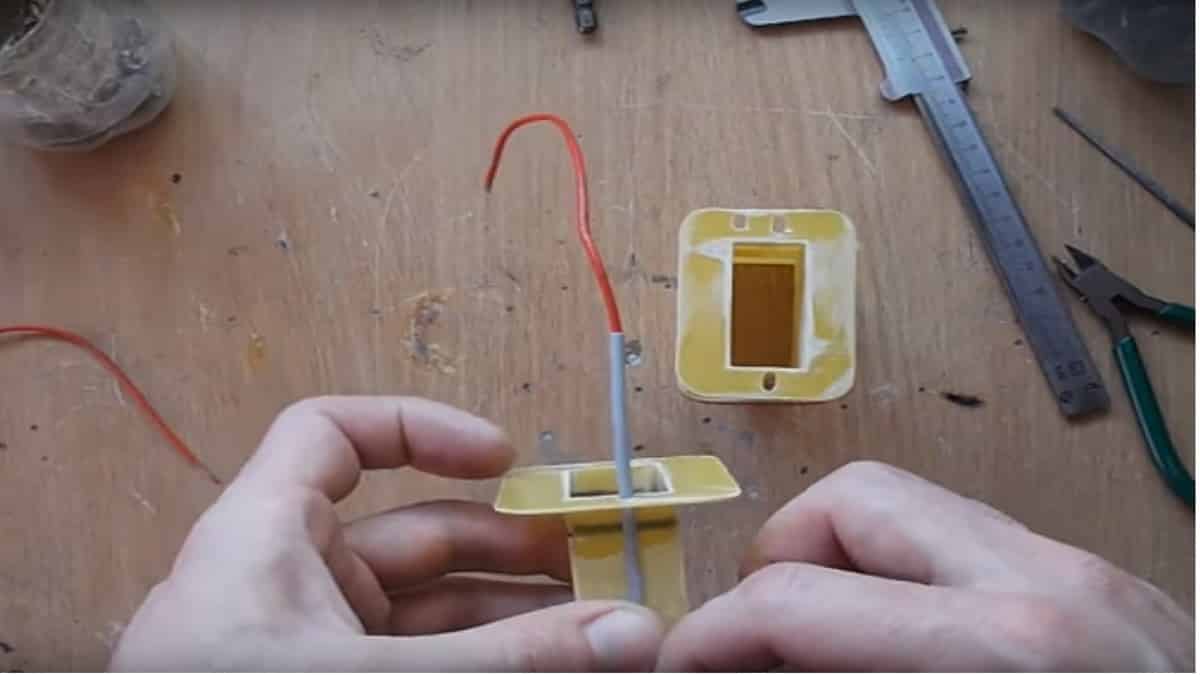

    Рис. 3: проденьте вывод первичной обмотки

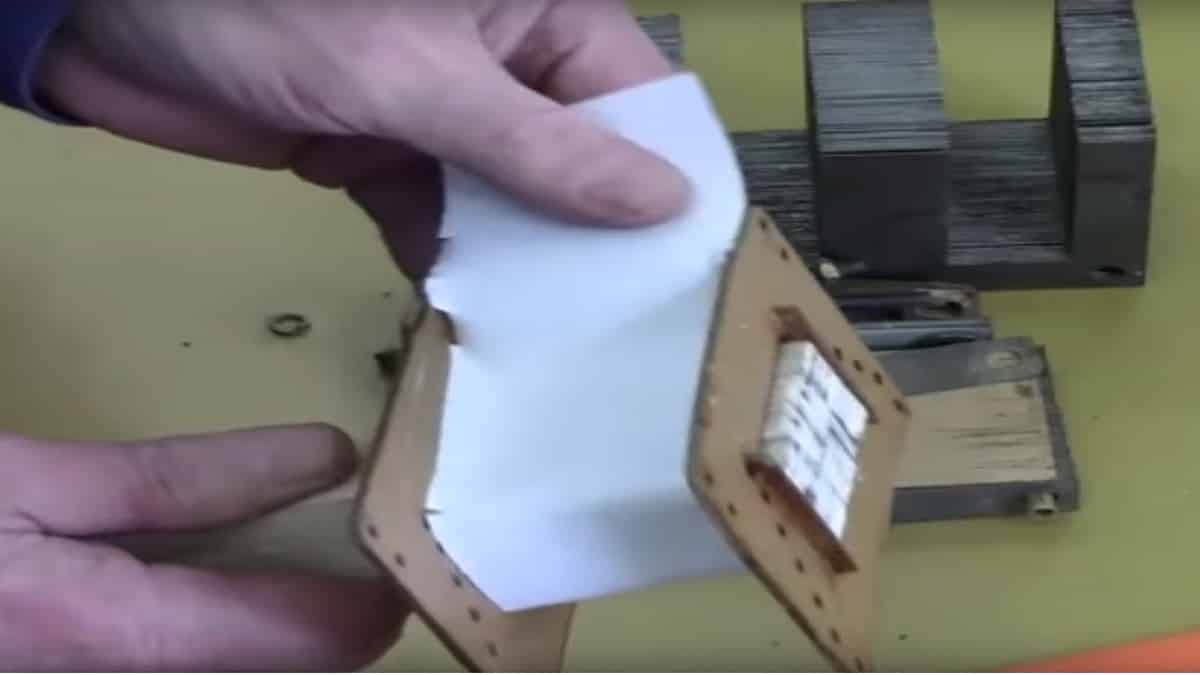

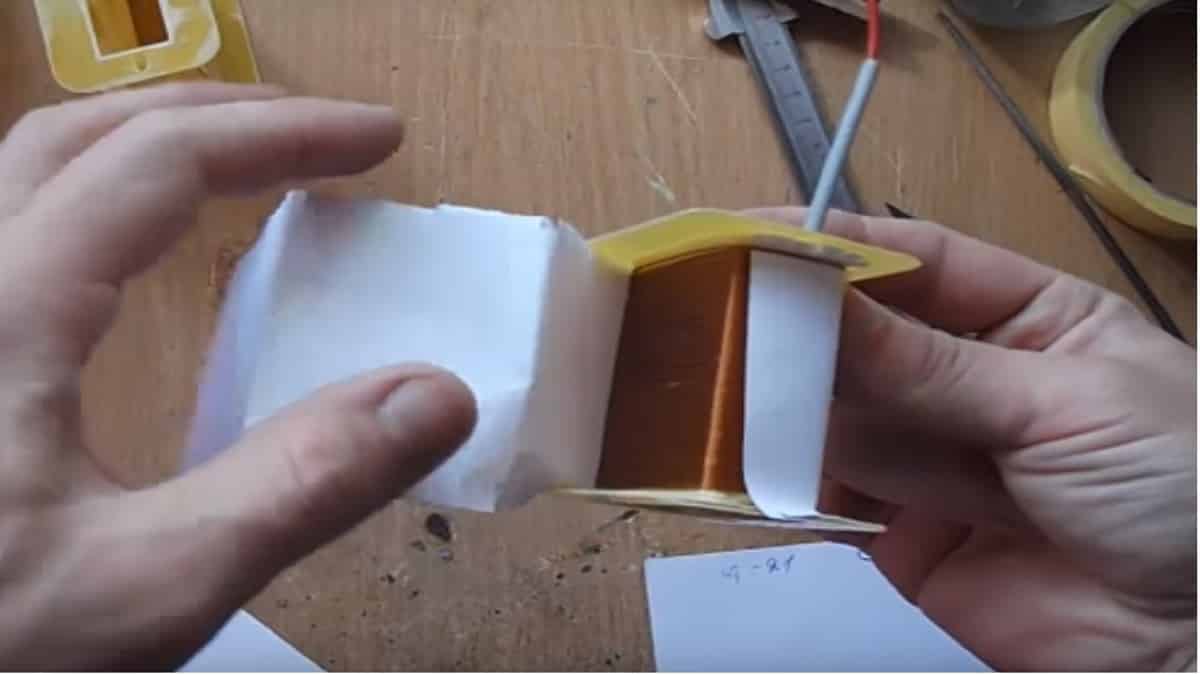

  • Уложите первый слой изоляции под первичку. Нанесите слой изоляции на катушкуРис. 4: нанесите слой изоляции на катушку
  • Намотайте первичную обмотку трансформатора – если позволяет толщина, используйте станок, в противном случае, сделайте это руками. При намотке каждые 4 -5 витков проверяйте жесткость фиксации и плотность прилегания. Намотайте первичкуРис. 5: намотайте первичку

В случае наличия видимых зазоров рекомендуется придавливать витки деревянной пресс-плашкой или прибивать их через плашку молотком.

  • Посчитайте количество витков, оно должно соответствовать расчетному, выводы проденьте в отверстия. Уложите слой изоляции на первичку.
  • После слоя изоляции намотайте вторичку, так как здесь будет использоваться более тонкий провод, эту процедуру проще выполнять на станке. Намотайте вторичную обмотку

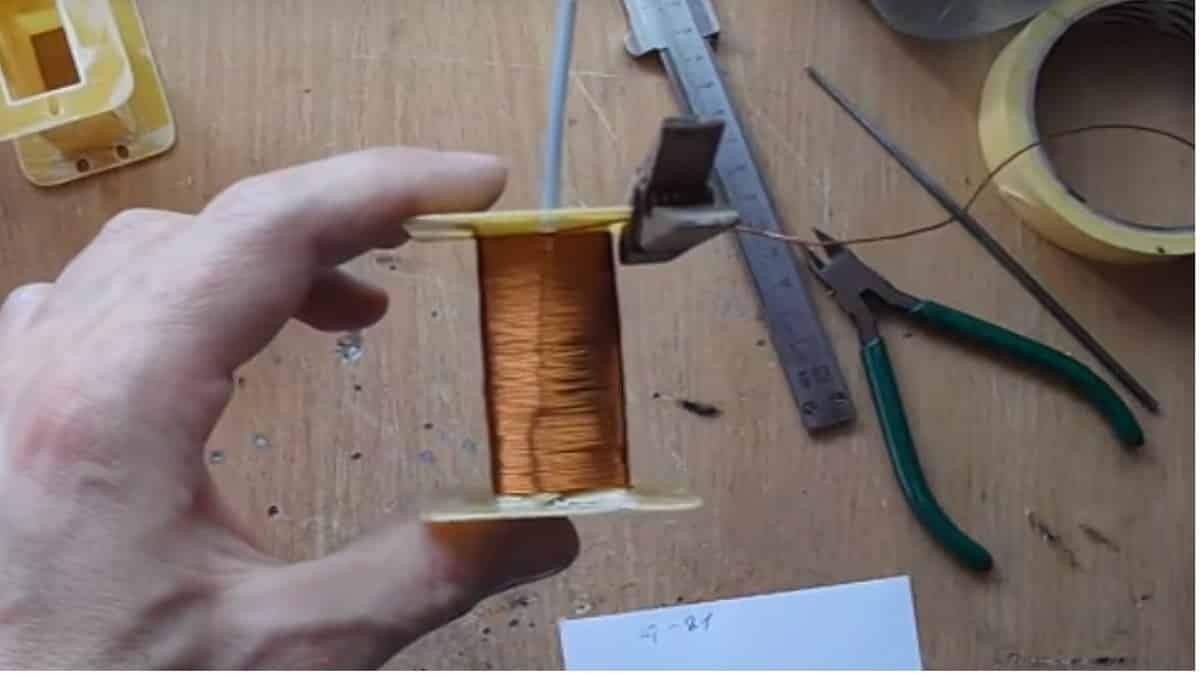

    Рис. 6: намотайте вторичную обмотку

Периодически проверяйте плотность витков и их фиксацию на стержне. Хорошая фиксация не должна прогибаться и деформироваться при нажатии пальцами.

  • Если все витки не помещаются в один слой, их выкладывают в несколько, тогда важно соблюдать одно и то же количество витков в каждом из них. Слои перекладываются диэлектрическим материалом, заметьте, что толщина изоляции не должна существенно влиять на общие габариты катушек. Заизолируйте первый слойРис. 7: заизолируйте первый слой
  • Выведете концы вторичной обмотки на щечку каркаса.
  • Поместите магнитопровод в окно каркаса, сборка сердечника выполняется поочередно с каждой стороны, иначе потери окажутся слишком большими. Затем сердечник распирается для плотности фиксации. Поместите катушки на сердечник

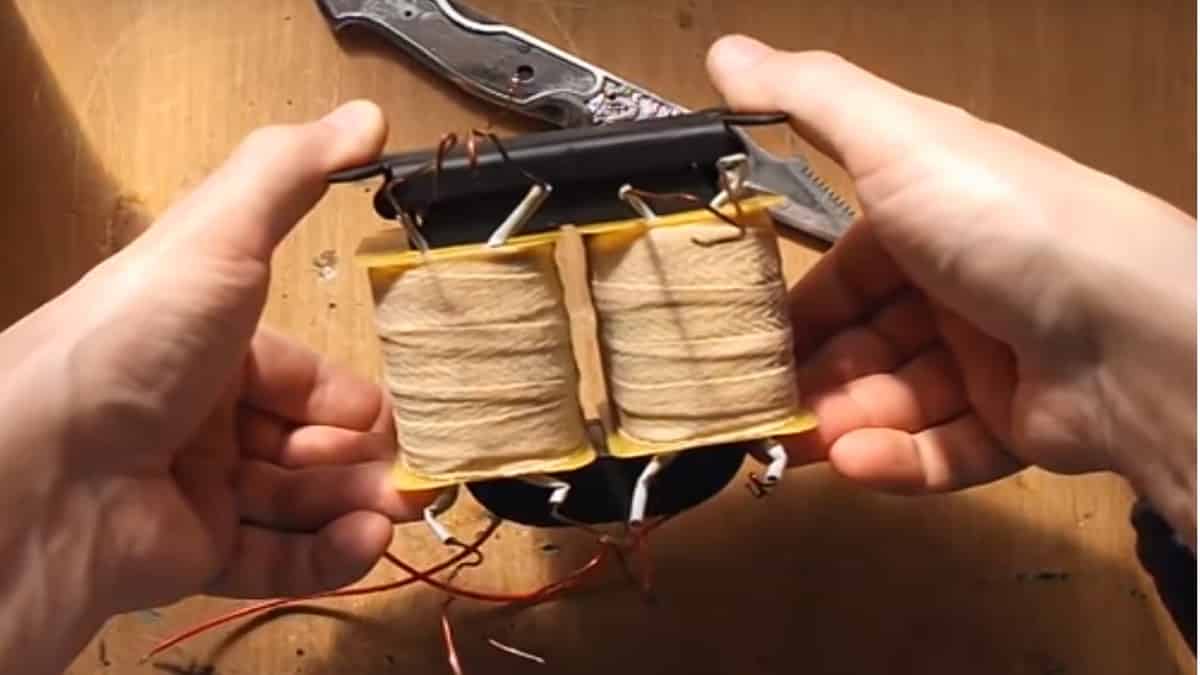

    Рис. 8: поместите катушки на сердечник

Мощные трансформаторы на большой номинал напряжения дополнительно пропитывается парафиновой изоляцией. Такая процедура приводит к повышению емкостных потерь, но создает дополнительную защиту от электрического тока.

Сборка понижающего трансформатора

Понижающий трансформатор будет отличаться большим количеством витков на первичке. В быту их можно часто встретить в блоках питания, сварочных аппаратах и прочем оборудовании. Правда, в импульсных блоках используется другая технология, поэтому ремонт таких устройств производится без трансформаторов.

Так как изготовление сварочного трансформатора своими руками довольно актуально для домашних самоделок, рассмотрим на примере этот вариант. Требования к процессу сборки соответствует предыдущему. Отличительной особенностью такого агрегата является большое сечение провода во вторичной обмотке, так как сварочный ток может достигать сотен ампер.

Процесс изготовления заключается в следующем:

  1. Возьмите старое или изготовьте основание для катушки.
  2. Зафиксируйте на трансформаторном каркасе слой изоляции.
  3. Намотайте первичную обмотку с попеременной изоляцией слоев.
  4. Заизолируйте первичку и намотайте вторичную обмотку, так как большой диаметр проводов не позволит сделать это вручную, используйте слесарный инструмент.
  5. Зафиксируйте выводы обеих катушек.
  6. Установите пластины сердечника.

Испытание

Для проверки работоспособности П-образных или тороидальных трансформаторов в домашних условиях можно воспользоваться обычным мультиметром. Для этого переведите измерительный прибор в режим прозвона и проверьте целостность каждой из обмоток. Затем  проверьте изоляцию между каждой из обмоток и магнитопроводом и сопротивление между обеими обмотками. Это наиболее простой комплекс испытаний, который даст общее представление об исправности самодельного агрегата.

Для проверки отсутствия короткозамкнутых витков используется лампа, включающаяся последовательно к первичной обмотке.

Помимо этого электрические машины испытываются в режиме холостого хода и короткого замыкания. Такие проверки показывают, насколько качественно собран преобразователь, но выполнять их в домашних условиях не обязательно.

Видео инструкции


Трансформатор 220 на 220 вольт разделительный и 220/110 понижающий: устройство и принцип работы

Все обыватели сталкиваются в повседневной жизни с понижающими трансформаторами. К примеру, с трансформатором 220 на 110 вольт или 380/220 В, или с другим понижающим показателем. Они нам необходимы только потому, что многие бытовые приборы могут работать на низком напряжении. Все детали телевизоров работают только под напряжением 12 вольт. Правда, в телевизионном аппарате трансформатор установлен, как встроенный элемент, и делают это на заводе. Но не все знают, что существуют так называемые разделительные устройства. Это трансформатор 220 на 220 вольт. Для чего необходим данный прибор, какие функции на него возложены? Об этом и другом в данной статье.

Разделительный трансформаторРазделительный трансформатор

Устройство распределительного трансформатора

Перед тем как определить, для чего необходим трансформатор данного типа, необходимо разобраться в его конструкции и принципе работы. Итак, начнем с того, что однофазная сеть, которая подает электричество в наши дома и квартиры, это по конструктивным особенностям два провода: один фаза, через нее и поступает электричество, второй – ноль. Если дотронуться до двух проводов одновременно, то произойдет короткое замыкание, соединяющей цепью которой будет сам человек. То есть, через него пройдет ток большой силы, что может привести к летальному исходу.

Так вот в распределительном трансформаторе, как и в любом понижающем, есть две обмотки. Но есть в конструкции прибора одна хитрость – вторичная обмотка (катушка) не имеет заземляющего контура. И если человек дотронется до бытового прибора с оголенной обмоткой или до самих проводов, идущих после трансформатора, то потенциал электричества через человека не пройдет. Получается так, что трансформатор этого типа – это, по сути, подушка безопасности. Но учитывать придется тот момент, что если на вторичной обмотке присутствует потенциал тока, то при соприкосновении одновременно с обмоткой и заземляющим устройством, замыкание произойдет обязательно. Кстати, вот схема распределительного устройства, которое отличается от трансформатора 220 на 110 отсутствием заземления.

Схема

Но это не единственная причина, по которой эти приборы используются в быту. Давайте не будем забывать тот факт, что отечественные линии электропередач – это постоянные скачки напряжения, от которых портятся чувствительные детали бытовых приборов. Так вот этот трансформатор предназначается именно для выравнивания выходящего из него напряжения. То есть, электроприбор постоянно будет получать ровно 220 вольт. Вот почему специалисты рекомендуют всю бытовую технику в доме подключать только через трансформатор 220/220 вольт.

К тому же разделительные электрические установки надо обязательно устанавливать во влажных помещениях, и в комнатах, где присутствуют открытые металлические конструкции. Потому что влага и металл – два самых мощных проводника электрического тока. Именно в таких помещениях может произойти короткое замыкание в первую очередь.

Но тут возникает один очень серьезный вопрос. Если трансформатор 220/220 В создает преграды образования утечки потенциала, то, наверное, есть возможность не устанавливать УЗО в систему электрической подачи. Теоретически, так оно и есть, но не стоит рисковать. Ведь потенциал может оказаться на корпусе бытовой техники из-за повреждений изоляции внутри прибора. А от этого может спасти только УЗО.

Понижающие трансформаторы

Итак, с распределительным видом разобрались. Теперь можно переходить к понижающим. Это самая распространенная категория, которая используется в быту. Начнем, как всегда, с конструктивных особенностей и принципа работы.

Устройство (к примеру, трансформатора 220 на 110 вольт) – это две катушки с обмоткой из медной проволоки. На первую катушку подается напряжение из сети (это 220 вольт), выходное напряжение со второй обмотки – 110 вольт. В принципе, это и есть схема работы прибора.

Принцип же действия основан на том, что электрический ток первой катушки создает магнитное поле, оно должно вращаться в определенную сторону. Оно же создает на вторичной катушке точно такое же магнитное поле. Именно второе поле образует на катушке ток. Как же уменьшается величина напряжения? Все дело в количестве витков на вторичной катушке. Чем их меньше, тем меньше напряжение выдается на выходе. Небольшой расчет поможет правильно собрать или подобрать сам трансформатор под необходимую величину напряжения на выходе.

Стандартное устройство трансформатораСтандартное устройство трансформатора

Внимание! Изменение количества витков можно провести в ту или другую сторону. К примеру, повышающий прибор можно собрать, если увеличить число витков на вторичной обмотке, чтобы этот показатель был больше, чем на первичной.

Обратите внимание также на тот факт, что переменный ток, прошедший через трансформатор, будет только переменным. Можно получить и ток постоянного действия, только придется к трансформатору 220/110 В присоединить выпрямитель.

Какие трансформаторы 220/110 вольт предлагают производители сейчас, ведь понятно, что научно-технический прогресс движется вперед. Новые модели – это приборы, в которых отсутствуют катушки и сердечники. Вся их конструктивная электрическая схема основана на микросхемах, резисторах и конденсаторах, отсюда и достоинства электронных образцов.

Блок питания



  • Компактность и небольшая масса.
  • Высокий КПД.
  • При работе не шумит и не греется.
  • Внутри устройства установлены дополнительные приборы, с помощью которых можно регулировать выходное напряжение.
  • Система защиты от короткого замыкания.

То есть, по всем показателям это современный и очень безопасный аппарат.

Критерии выбора

Если разговор идет о трансформаторе 220/110 вольт, то на корпусе прибора должны стоять соответственно эти цифры. Конечно, этими позициями устройство не ограничено, ведь есть и устройства такого типа: 220/36 вольт, 220/24, 220/12. Поэтому подбираем под условия эксплуатации самого технического бытового прибора или типа освещения. Кстати, аппараты 220/36 вольт и на 24 В обычно используются для освещения, сигнализации, видеонаблюдения, 220/12 только для освещения.

Второй критерий выбора – это мощность. Во-первых, определяется суммарная мощность всех потребителей, которые трансформатор будет обеспечивать током. Во-вторых, к полученной величине придется добавить еще 20%. Только таким образом выбирается понижающий прибор по мощности.

Как правильно подключить

В принципе, процесс подключения трансформатора 220/110 В или любого другого не очень сложный. Если это заводской вариант, то производитель клеммы соединения обозначает, так что ошибиться здесь трудно.

Схема подключенияСхема подключения
  • Входные и выходные клеммы для нулевого контура обозначаются или нулем, или латинской буквой «N».
  • Для фазного контура входная клемма обозначается или латинской буквой «L», или числом 220 (величина входного напряжения). Выходная клемма обозначается той же латинской буквой или числом, соответствующим выходному напряжению (это может быть 220, 110, 36 и так далее).

И последняя рекомендация, которую можно использовать, как предупреждение, это правильная установка и эксплуатация трансформаторов. Место для монтажа должно быть сухим, герметичным, чтобы не просочилась пыль, поэтому под этот прибор обычно монтируют специальный ящик, который навешивается на стены или крепится к полу. И в дополнение – трансформатор должен быть заземлен в обязательном порядке.

Трансформатор разделительный 220 на 220 вольт, назначение, схема

Разделительным трансформатором называется трансформатор, который предназначен для электрического (специалисты говорят — гальванического) разделения питающей электрической сети и потребителя электроэнергии. Потребители — это мы с вами, а зачем нас разделять? Для безопасности!

Назначение изолирующего разделительного трансформатора 220/220 В является повышение электробезопасности за счет того, что его вторичные цепи не имеют электрической связи с землей, а значит — и с заземленной нейтралью трансформаторной подстанции – источником напряжения.

В этом случае возникновение электрического пробоя на корпус не вызывает перегрузок по току, а сам прибор остается в рабочем состоянии. При случайном прикосновении человека к части устройства, аварийно находящегося под напряжением, ток утечки не превысит жизненно опасного порога и трагедии не случится.

Безопасные разделительные трансформаторы бывают разные. Допустим, все медицинские учреждения оснащены устройством, которое отвечает за электроснабжение для операционных, реанимационных и прочих отделений. Этот прибор называется индивидуальным медицинским разделительным трансформатором для it-системы, и работает в пределах напряжений 220 /220 В.

Ключевой особенностью этих приборов является полное отсутствие связи гальванической развязки с нейтралью и фазой, благодаря чему предотвращается поражение электрическим током пациентов и работников мед. учреждений. При желании можно присоединить  специальный командный блок, который будет на расстоянии управлять процессом при помощи алгоритмов и программ.

Для бытовых нужд чаще всего применяется повышающий разделительный трансформатор. Он может быть силовым, бытовым или промышленным; в зависимости от области применения максимально допустимое напряжение будет варьироваться в пределах 380 /220 В. Его производят однофазным и трехфазным.

Размер разделительного трансформатора можно уменьшить, если увеличить частоту переменного тока. В быту применяется для подключения газовых котлов или прочего отопительного оборудования.

Часто применяются разделительные трансформаторы встроенные и специального назначения. Тип подключения определяется степенью безопасности модели и требованиям во время работы. Такие устройства работают с номинальным первичным напряжением, не превышающим 1000 В переменного тока и 1000 В пульсирующего постоянного тока, номинальной частотой не выше 50 Гц.

Подключение трансформатора 220 на 220 Вольт

разделительный трансформатор 220 на 220 В схема подключения через ОЗУ

Подключить аппарат своими руками получится даже у начинающего электрика. Монтаж трансформатора 220/220 Вольт  предполагает подключать электрические приборы без соединения с заземляющим контуром. Этого не потребуется благодаря возникновению во вторичном заземляющем контуре собственной электрической цепи. Она должна быть изолирована от сети.

Разность потенциалов будет образовываться только между клеммами прибора. Электричество будет протекать по контуру только при подключении к ним. Приведенная схема позволяет при пробое изоляции на корпусе подключенного оборудования избежать травмирования человека.

Чтобы избежать появления потенциала на корпусе различных бытовых приборов, требуется дополнительно включать в схему УЗО . Этот элемент системы позволяет предотвратить поражение электричеством, если человек одновременно коснется металлического (или заземленного) предмета, корпуса с повышенным потенциалом.

Когда правила подключения не выполняются, в аварийной ситуации через тело человека может пройти ток. Даже его величины в 0,1 А, соответствующая лампочке обыкновенного фонарика, способно приводит к остановке сердца. По этой причине требуется обязательно устанавливать УЗО (устройство защитного отключения).

Правила безопасности

Применение разделительного трансформатора позволяет предотвратить несчастные случаи. При невыполнении правил безопасности, вероятность аварии есть. Чтобы избежать поражения электрическим током при возникновении непредвиденной ситуации, необходимо придерживаться определенных правил:

  1. Запрещается дотрагиваться к двум клеммам аппарата на выходе одновременно.
  2. Первичная обмотка должна иметь защиту (УЗО). Она работает в составе однофазной цепи.
  3. Нельзя заземлять корпус инструмента, машин и прочих агрегатов, если они подключаются к разделительному агрегату.
  4. К защитному устройству допускается подключить только один прибор. Если требуется включить в сеть несколько потребителей, придется использовать дополнительное оборудование для контроля изоляции. Техника будет сигнализировать при возникновении нарушений в изоляционных слоях.

Что значит трансформаторная гальваническая развязка

В электронике и электротехнике используется большое количество схем, в которых требуется изолировать или отделить высокое силовое напряжение от низкого напряжения управляющих цепей. За счет этого создается своеобразная защита низковольтных устройств от влияния высокого напряжения. То есть, в таких цепях уже нет течения обычного электрического тока. В таких случаях, при отсутствии тока, между устройствами возникает большое омическое сопротивление, вызывающее разрыв цепи.

Данную проблему успешно решает гальваническая развязка, с помощью которой убирается гальваническая связь между устройствами. Таким образом, энергия или сигналы будут передаваться от одной цепи к другой при отсутствии между ними какого-либо электрического контакта. Применение гальванических развязок дает возможность бесконтактного управления, обеспечивает надежную защиту людей и оборудования от поражения электротоком.

Трансформаторная (индуктивная) развязкатрансформаторная развязка

Для того чтобы построить индуктивную развязку, следует использовать магнитоиндукционные устройства – трансформаторы. Его конструкция может быть с сердечником или без сердечника. Оборудование цепей гальваноразвязкой индуктивного типа осуществляется с помощью трансформаторов, у которых коэффициент трансформации составляет единицу. К источнику сигнала подключается первичная катушка, а вторичная соединяется с приемником. На этом принципе гальванические развязки трансформаторного типа служат основой для создания магнитомодуляционных устройств.

Выходное напряжение, возникающее во вторичной обмотке, напрямую связано с напряжением на входе трансформаторного устройства. В связи с этим, индуктивная развязка имеет серьезные недостатки, почему и ограничивается ее применение:

  • Невозможно изготовить компактное устройство из-за существенных габаритных размеров трансформатора.
  • Частота пропускания ограничивается частотной модуляцией самой развязки.
  • Помехи, возникающие во входном сигнале, снижают качество сигнала на выходе.
  • Подобная трансформаторная гальваническая развязка может нормально работать только при наличии переменного напряжения.

Существуют также др:

  • оптоэлектронная развязка;
  • диодная оптопара;
  • развязка транзисторная оптопара,

Читать также:

Видео: Уходим от потенциала фазы. Польза разделительного трансформатора 220/220 вольт.

Как самому сделать разделительный трансформатор из ТС 250

Сделать самому готовый разделительный трансформатор который размещен в корпусе от компьютерного блока питания и дополнен еще некоторой доп. функцией, о которых — позже. Здесь показана характеристика и применение трансформатора  ТС-250.

тс250 схематрансформатор ТС 250 схема

Рассмотрим фрагмент схемы, который нас интересует и который будет подвергнут модернизации. В штатной схеме две полуобмотки 1- 2 и 1′ -2′ соединены последовательно и подключаются к розетке 220 вольт. ( Полуобмотки — слово, обозначающее, что каждая обмотка трансформатора разделена на две идентичные части, и размещены эти полуобмотки на двух одинаковых каркасах ТС — 250. На новых трансформаторах обмотки между собой не соединены).

схема разделительного трансформаторы из ТС - 250схема разделительного трансформаторы из ТС — 250

Соответственно, с полуобмоток 5-15 и 5′-15′ снимается (по паспорту трансформатора) напряжение 208 вольт для питания вторичных цепей. Реально на приведенном экземпляре это напряжение составило 216 вольт на холостом ходу. Несложно догадаться, что каждая из первичных полуобмоток рассчитана на 110 вольт, а вторичные — на 104 вольта(108 вольт).

Показанное ниже изменение схемы позволит получить на выходе трансформатора 220 вольт. Теперь в качестве первичных полуобмоток трансформатора используются 1-2 и 5′-15′, а в качестве вторичных — 1′-2′ и 5-15. За счет идентичности намоточных данных пар полуобмоток, входные и выходные напряжения будут всегда равны. Рис. 6

Следует иметь ввиду, что мощность передаваемая в нагрузку трансформатором, теперь ограничивается мощностью обмотки с меньшим допустимым током. В рассматриваемом случае для обмотки 5-15 (5′-15′) максимальный ток — 0,8 ампера, а значит и максимальная мощность по формуле P = I x U ограничивается и равна P = 0,8А х 220В = 176 Вт.

На практике такой мощности будет с избытком в большинстве случаев. Не следует также опасаться неприятностей из-за того, что на полуобмотку 5′-15′ подается 110 вольт вместо расчетных 104-х. Во-первых, трансформатор все равно будет работать в легком, недогруженном режиме (176 ватт вместо 250), во-вторых, буква М в маркировке трансформатора обозначает, что трансформатор устойчив к перегрузкам и перенапряжениям.

Простая доработка  разделительного трансформатора для ремонта импульсных блоков питания

тр-р разделительный - ремонт импульсных блоков питанияНа фото видна розетка для подключения нагрузки с предохранителем и индикаторной лампой в корпусе розетки.

Суть доработки ясна из приведенной ниже схемы.

схема трансформатора для проверки блоков питаниясхема трансформатора для проверки блоков питания

Лампа включена последовательно в первичную обмотку трансформатора, но может быть зашунтирована переключателем, оставшимся здесь от компьютерного блока питания. В этом случае имеем обычный разделительный трансформатор. При разомкнутом переключателе трансформатор превращается в диагностический прибор.

С его помощью теперь несложно провести простейшие операции про диагностике неисправностей устройств с импульсными блоками питания. Рассмотрим это на примере телевизора.

Для этого подключим его в розетку включенного в сеть трансформатора, выключатель разомкнут.

Включаем телевизор с пульта ДУ или кнопкой и фиксируем поведение лампы:

  1. ничего не происходит — обрыв в шнуре питания, сгорел входной предохранитель телевизора, выгорели входные цепи блока питания;
  2. лампа при включении телевизора загорелась ровным полным светом — короткое замыкание в шнуре питания, во входных цепях блока питания;
  3. лампа ярко вспыхнула и погасла — блок питания исправен, нужно проверить основную плату телевизора.

Необходимо отметить, что проверка устройства (телевизора, в данном случае) происходит в щадящем режиме и не приводит к дальнейшему повреждению тестируемого прибора.

Видео: Разделительный трансформатор своими руками

Здесь показан пример того — как перемотать вторичную обмотку трансформатора своими руками.

Читать также:

суть работы, как сделать самодельное понижающее устройство на 10 ампер

Трансформатор 220 на 12 вольтДля того чтобы понизить напряжение промышленной сети, используются трансформаторы 220 на 12 вольт. Такое значение амплитуды необходимо для питания различной техники, в том числе и осветительных приборов. Понижающий трансформатор может располагаться непосредственно в блоке питания или быть выполнен как отдельное устройство. Этот радиоэлектронный элемент можно приобрести в специализированных магазинах, но при желании несложно изготовить и своими руками.

Суть работы устройства

Трансформатор — это электронное устройство, использующееся для преобразования переменного сигнала одной амплитуды в другую без изменения частоты. Сложно найти электротехническое оборудование, которое бы не содержало в своей схеме такое изделие. Оно является ключевым звеном в передаче энергии от одной части цепи к другой.

Катушка механика из Германии Румкорфом. Появление трансформатора стало возможным после изобретения индукционной катушки в 1852 году механиком из Германии Румкорфом. Его устройство было похоже на катушку для наматывания ниток, но вместо последних использовалась проволока. Внутри катушки располагалась другая такая же конструкция. При подаче тока на нижнюю катушку фиксировалось напряжение и на верхней. Объяснялось это явлением, названным индуктивностью.

Кто точно изобрёл трансформатор, доподлинно неизвестно. В 1831 году Фарадей, проводя эксперименты, обнаружил, что в замкнутом контуре при изменении магнитного поля возникает электричество. Он также нарисовал примерную схему, как должен выглядеть трансформатор. Используя в 1876 году стальной сердечник и две катушки, русский учёный Яблочков фактически изготовил прообраз современного устройства. При подаче тока на одну из них он наблюдал возникновение магнитной индукции, приводящей к появлению тока на другой. При этом напряжение на катушках было разным из-за отличающегося количества витков.

Появление такой конструкции подтолкнуло других учёных к исследованиям, в результате которых появилась технология изготовления современного трансформатора.

Принцип действия

Современная промышленность выпускает трансформаторы, отличающиеся как по внешнему виду, так и по характеристикам. Но их всех объединяет принцип действия и пять элементов конструкции. Чтобы понять, как работает понижающий трансформатор с 220 на 12 вольт, необходимо знать эти основные части изделия. К ним относятся:

  1. Сердечник трансформатораСердечник. По-другому его называют магнитопровод. Его назначение проводить магнитный поток. По виду исполнения сердечники делятся на три группы: плоскостные, ленточные, формованные. Изготавливают из электротехнической стали, феррита или пермаллоя, то есть материалов, имеющих способность к высокой намагниченности и обладающих проводящими свойствами.
  2. Обмотки. Представляют собой токопроводящую проволоку, намотанную витками. В качестве материала для её изготовления используется медь или алюминий.
  3. Каркас. Служит для намотки на него обмоток, изготавливается из изоляционного материала.
  4. Изоляция. Защищает катушки от межвиткового замыкания, а также их непосредственного контакта с токопроводящими частями конструкции. Чаще всего используется лак, клипперная лента, лакоткань.
  5. Монтажные выводы. Для предотвращения обрыва обмоток во время монтажа в конструкции делаются специальные выводы, позволяющие подключать к трансформатору источник питания и нагрузку.

Основной частью обмотки является виток. Именно из-за него и создаётся магнитная сила, впоследствии приводящая к появлению электродвижущей (ЭДС).

Что такое трансформаторТаким образом, трансформатор представляет собой замкнутый контур (сердечник) на котором располагаются катушки (обмотки). Их количество может составлять от двух и более штук (исключение автотрансформатор). Катушка, подключаемая к источнику питания, называется первичной, а которая соединяется с нагрузкой — вторичной.

При подключении к источнику переменной энергии через первичную обмотку устройства начинает протекать изменяющийся во времени ток (синусоидальный). Он создаёт переменное электромагнитное поле. Линии магнитной индукции начинают пронизывать сердечник, в котором происходит их замыкание. В результате на намотанных витках вторичной катушки индуцируется ЭДС, создающая ток при подключении выводов к нагрузке.

Характеристики и виды изделия

Разность потенциалов, возникающая между выводами вторичной обмотки, зависит от коэффициента трансформации, определяющегося отношением количества витков вторичной и первичной катушки. Математически это можно описать формулой: U2/U1 = n2/n1 = I1/I2, где:

  • U1, U2 — соответственно разность потенциалов на первичной и вторичной обмотке.
  • N1, N2 — количество витков первичной и вторичной катушки.
  • I1, I2 — сила тока в обмотках.

 Ш-образный сердечникПо виду сердечника трансформаторы на 12 В разделяются на кольцевые, Ш-образные и П-образные. По конструктивному же исполнению они бывают: броневыми, стержневыми и тороидальными (кольцевыми). Стержневой тип собирается из П-образных пластин. На броневом виде используются боковые стержни без обмоток. Этот вид самый распространённый, так как обмотки надёжно защищены от механических повреждений, хотя при этом эффективность охлаждения уменьшается.

Тороидальный же трансформатор обладает самыми лучшими характеристиками. Его конструкция способствует хорошему охлаждению. Эффективное распределение магнитного поля увеличивает КПД изделия. Этот тип является самым популярным среди радиолюбителей, так как простота конструкции позволяет быстро его разбирать и собирать. Например, очень часто, именно на базе тора делают самодельные мощные сварочные аппараты.

Тороидальный трансформатор

К основным параметрам изделия относят:

  1. Мощность. Обозначает величину энергии, передающуюся через устройство, не приводя к его повреждению. Определяется толщиной провода, используемого при намотке катушек, а также размеров магнитопровода и частоты сигнала.
  2. КПД. Определяется отношением мощности, затрачиваемой на полезную работу к потребляемой.
  3. Коэффициент трансформации. Определяет способ преобразования.
  4. Количество обмоток.
  5. Ток короткого замыкания. Определяет максимальную силу тока, которую может выдержать устройство без перегорания обмоток.

Самостоятельное изготовление

Конструкция трансформатора довольно простая, поэтому его несложно сделать своими руками. Но перед тем как приступить непосредственно к его изготовлению необходимо не только подготовить материал и инструменты, но и выполнить предварительный расчёт.

Как сделать понижающий трансформатор Как сделать понижающий трансформатор своими руками можно рассмотреть на конкретном примере. Пускай стоит задача изготовить преобразователь с 220 В до 12 в с выходным током 10 А.

Сердечник самостоятельно вряд ли получится сделать, поэтому лучше воспользоваться ненужным трансформатором любого типа. Его понадобится аккуратно разобрать и извлечь оттуда «железо».

На следующем этапе стоит изготовить каркас. Можно использовать различные материалы, например, стеклотекстолит. Для его расчёта можно воспользоваться программой Power Trans. При этом стоит отметить, что хотя это приложение умеет рассчитывать также и количество витков, для этих целей лучше её не использовать, из-за не совсем корректных результатов.

В программе можно выбрать тип сердечника, а также задать сечение сердечника, окна и мощность изделия. Затем нажать расчёт и получить готовый чертёж с размерами. Далее, останется перенести рисунок на текстолит и вырезать нужное количество деталей. После того как все элементы подготовлены они собираются в каркас.

Теперь можно переходить к заготовке изолирующих прокладок. Они будут необходимы для изолирования слоёв друг от друга. Вырезаются они полосками из лакоткани, фторопласта, майлара или даже плотной бумаги, например, которую используют для выпечки. Важно отметить, что ширина полоски делается на пару миллиметров больше, при этом размечать линии реза графитовым карандашом не рекомендуется (графит проводит ток).

На последнем этапе готовится провод. Так как будет необходимо намотать трансформатор 220 В 12 В 10а, то есть понижающий, вторичная катушка будет выполняться толстым проводом, а первичная тонким.

Расчёт конструкции

Расчёт конструкции начинают с нахождения мощности, которую должна выдерживать вторичная обмотка. Подставив в формулу: P = U * I, заданные условиям b значения для вторичной катушки, получится: P 2 = 12*10 = 120 Вт. Приняв, что КПД изделия будет около 80% (среднее значение для всех трансформаторов) можно определить первичную мощность: P = P 2/0,8 = 120/0,8 = 150 Вт.

Расчёт конструкции трансформатораИсходя из того, что мощность передаётся через сердечник, то величины P1 будет зависеть сечение магнитопровода. Находится сечение сердечника из выражения: S = (P 1)½ = 150 = 12.2 см2. Теперь можно найти и необходимое количество витков в первичной обмотке для получения одного вольта: W =50/ S = 4.1. То есть для напряжения 220 вольт потребуется намотать 917 витков, а для вторичной — 48 витков.

Ток, протекающий через первичную катушку, будет равен: I = P / U = 150/220 = 0,68 А. Отсюда диаметр провода первичной обмотки вычисляемый по формуле: d = 0,8*(I)½ будет 0,66 мм, а для вторичной — 2,5 мм. Площадь же поперечного сечения можно взять из справочных таблиц или рассчитать по формуле: S = 0,8* d 2. Она соответственно составит — 0,3 мм2 и 5 мм2.

Если вдруг провод такого сечения трудно достать, то можно использовать несколько проводников соединённых друг с другом параллельно. При этом их суммарная площадь сечения должна быть немного больше расчётной.

Техника намотки

Для намотки изделия сделанный каркас необходимо зажать на оси и отцентровать. Проволку предварительно лучше намотать на какой-либо цилиндрический предмет. Например, катушку ниток или отрезок трубы. Напротив зажатого каркаса ставится катушка с проволокой. Проволока заводится на основание и выполняется несколько оборотов вокруг него. Затем начинают вращать корпус каркаса. При этом следует внимательно следить, чтобы каждый виток ложился рядом с другим, а не пересекал его. После каждого слоя наносится два витка изоляции.

Как только первична обмотка будет намотана, проволоку необходимо вывести в сторону для формирования вывода. Остаток проволоки отрезается. Перед нанесением вторичной обмотки прокладывается несколько слоёв изоляции и повторяется весь процесс, но уже с проводом более толстого сечения. По окончании работ свободные концы катушек распаиваются к клеммам. С помощью тестера катушки проверяются на разрыв.

Техника намотки трансформатора

Существуют некоторые нюансы при намотке которые желательно знать. Во время намотки может случайно порваться провод. В этом случае понадобится зачистить оборванные концы, скрутить их и спаять. Место пайки тщательно заизолировать, например, подложив два слоя изоляционной бумаги. При намотке для увеличения электрической прочности изделия рекомендуется выполнять пропитку каждого слоя. Это предотвращает вибрацию провода. В качестве пропитки используются лаки на эпоксидной основе или акриле.

Теперь останется только подключить трансформатор с 220 на 12 к источнику питания. Соединение с ним происходит по параллельной схеме. С помощью мультиметра можно проконтролировать выходное напряжение. Для этого он переключается в режим измерения переменного сигнала.

К вторичной обмотке трансформатора подключается диодный мост

Если в дальнейшем необходимо получить постоянный сигнал, то к вторичной обмотке трансформатора подключается диодный мост (выпрямитель) с электролитическим конденсатором (сглаживающий фильтр). Но при этом следует учесть, что для тока 10 ампер понадобится соответственный и выпрямительный блок, способный выдержать такую силу тока с запасом порядка 15%.

Таким образом, самостоятельно изготовить понижающий трансформатор сможет даже начинающий радиолюбитель. Главное при этом выполнить правильный расчёт. А изготовленное изделие наверняка найдёт своё применение.

Трансформатор своими руками: инструкция + фото

Повышающие или понижающие трансформаторы на сегодняшний день используются для преобразования напряжения. Их устройство представляет собою машину, которая имеет высокое КПД и применяется во многих областях техники. Многие часто задаются вопросом, как сделать трансформатор своими руками. Для того чтобы самостоятельно собрать это устройство могут потребоваться определенные знания. Также следует знать весь технологический процесс.

Как сделать трансформатор своими руками?

Если вам необходимо самостоятельно соорудить этот аппарат, тогда следует ответить на вопросы:

Для чего необходимо устройство: для повышения или понижения тока?

Какое напряжение будет через него проходить?

На какой частоте будет работать ваш аппарат?

Какую мощность он должен иметь после изготовления?

После того как вы ответите на эти вопросы можно приступать к покупке необходимых материалов. Все материалы для того чтобы сделать трансформатор своими руками можно найти в магазине. В магазине вам необходимо приобрести ленточную изоляцию, сердечник (при необходимости снять его можно из старого телевизора), провода, которые имеют эмалевую изоляцию. Ленточная изоляция трансформатора должна иметь высокое качество.

Трансформатор своими руками также необходимо наматывать. Для его намотки вам потребуется соорудить простой станок. Для его изготовления вам может потребоваться доска шириною 10 см и длиною 40 см. На нее нужно прикрепить с помощью шурупов два бруска 50 на 50 мм. Расстояние между ними обязательно должно составлять не меньше 30 см. Потом просверлите небольшие отверстия с диаметром в 8 мм. В эти отверстия необходимо будет вставить пруты, на которые будет надета катушка трансформатора.

С одной стороны, вам необходимо нарезать небольшую резьбу. После того как вы закрутите шайбу у вас будет готова его ручка. Размер намоточного станка может быть любым. В первую очередь все зависит от размеров сердечника. Если сердечник имеет форму кольца, тогда его намотку следует выполнять вручную.

Трансформатор своими руками может иметь разное количество витков. Необходимое количество витков вы рассчитаете исходя из его мощности. Например, если вам необходимо устройство от 12 до 220 В, тогда мощность аппарата будет составлять от 90 до 150 Вт. Магнитопровод должен иметь О – образную форму. Взять его можно из старого телевизора. Сечение необходимо определить с помощью формулы.

На следующем этапе вам потребуется определить количество витков на 1 В, которое в данном случае равно 50 Гц, деленное на 10. Первичная и вторичная обмотка рассчитывается с помощью формулы:

W1= 12 Х 5 = 60 и W2= 220 Х 5=1100.

Определить в них токи можно с помощью:

I1 = 150:12=12,5 А и I2=150:220=0,7 А.

Вот так рассчитываются все параметры будущего трансформатора. Инструкция трансформатора содержит в себе эти формулы для расчета.

Процесс изготовления каркаса катушек

Каркас делают из картона. Его внутренняя часть должна быть немного больше чем стержень сердечника. Если вы используете О – образный сердечник, тогда необходимо будет две катушки. Если сердечник будет Ш – образным тогда нужна одна катушка.

Если вы используете круглый сердечник, тогда его предварительно необходимо обмотать изоляцией. После этого можно приступать к намотке провода. После того как первичная обмотка будет завершена ее необходимо закрыть 3 слоями изоляции. Потом вам необходимо начать накручивать вторичный ее слой. Концы обмоток следует вывести наружу. При использовании магнитопровода каркас необходимо делать так:

  1. Необходимо выкроить гильзы с отворотами.
  2. Вырезать щечки из картона.
  3. Тело катушки необходимо свернуть в небольшую коробку.
  4. Вам следует надеть на гильзы щечки.

Изготовление обмоток для повышающего трансформатора

Катушку необходимо надеть на деревянный брусок. Предварительно в нем следует просверлить отверстие для намоточного прутка. Подключение трансформатора тока считается наиболее ответственным шагом. Эту деталь следует вставить в станок и приступить к изготовлению обмотки:

  1. На катушку следует намотать два слоя лакоткани.
  2. Конец провода нужно закрепить на щечке и начать вращать ручку станка.
  3. Витки нужно плотно укладывать.
  4. После первичной обмотки провод нужно обрезать и закрепить на щечке рядом с первым.
  5. На выводы нужно закрепить изоляционную трубку.

Сборка повышающего трансформатора

Если вы желаете сделать трансформатор своими руками, тогда мы вам поможем. Чтобы собрать повышающий трансформатор необходимо разобрать сердечник. Если вы используете отдельные пластины, тогда следует определить толщину пакета и необходимо рассчитать О – образные и Ш – образные листы. Если при включении устройства будет слышен шум или дребезг, тогда следует плотнее закрепить крепеж. После этого нужно провести испытание трансформатора. Для этого нужно включить его в сеть и на первичной стороне должно появиться напряжение в 12 В.

Важно знать! После включения устройства его необходимо оставить включенным на несколько часов. Трансформатор не должен перегреваться.

Инструменты и материалы для изготовления устройства

Для его изготовления вам потребуются следующие инструменты:

  • Сердечник (можно взять из старого телевизора).
  • Лакоткань.
  • Толстый картон.
  • Доски и деревянные бруски.
  • Стальной прут.
  • Клей и пила.

Сделать этот трансформатор несложно. Трансформатор для галогенных ламп тоже можно сделать с помощью этих инструментов. Помните, что не нужно отступать от технологии намотки. Если все правила будут соблюдены, тогда оно проработает много лет. Этих инструментов и материалов хватит для того, чтобы изготовить трансформатор своими руками.

К вашему вниманию: как сделать тороидальный трансформатор своими руками?



Трансформатор своими руками. Намотка трансформатора

Изготовить самодельный трансформатор – это стоящее дело, чтобы не тратить деньги на покупку трансформаторов.

Подбор материалов

Провод возьмем российский, у него прочнее изоляция. От старых катушек провод используется, если нет повреждения изоляции. Для изоляции подойдет бумага, пленка ФУМ. Для изоляции между обмотками лучше использовать лаковую ткань, несколько слоев изоляции. Для поверхностной наружной изоляции подходит кабельная бумага, лаковая ткань. А также можно мотать трансформатор, применяя изоленту ПВХ.

Пропитка нужна для повышения времени работы, но, она повышает паразитную емкость катушки. Для этой цели применяют лак. Для простого трансформатора можно использовать масляный лак. Покрывается каждый слой. Сразу все слои пропитать невозможно. Лак не должен быстро засохнуть до окончания намотки.

Каркас делают из стеклотекстолита или ему подобного материала.

Расчеты параметров самодельного трансформатора

На простом трансформаторе первичная обмотка имеет 440 витков для 220 вольт. Получается на каждые два витка по 1 вольту. Формула для подсчета витков по напряжению:

N = 40-60 / S, где S – площадь сечения сердечника в см2.

Константа 40-60 зависит от качества металла сердечника.

Сделаем расчет для установки обмоток на магнитопровод. В нашем случае у трансформатора окно 53 мм по высоте и 19 мм по ширине. Каркас будет текстолитовый. Две щеки внизу и вверху 53 – 1,5 х 2 = 50 мм, каркас 19 – 1,5 = 17,5 мм, окно размером 50 х 17,5 мм.

Рассчитываем необходимый диаметр проводов. Мощность сердечника трансформатора своими руками по габаритам 170 ватт. На обмотке сети ток 170 / 220 = 0,78 ампера. Плотность тока 2 ампера на мм2, стандартный диаметр провода по таблице 0,72 мм. Заводская обмотка из провода 0,5, завод сэкономил на этом.

  • Обмотка простого трансформатора высокого напряжения 2,18 х 450 = 981 виток.
  • Низковольтная для накала 2,18 х 5 = 11 витков.
  • Низкого напряжения накальная 2,18 х 6,3 = 14 витков.

Количество витков первичной обмотки:

берем провод 0,35 мм, 50 / 0,39 х 0,9 = 115 витков на один слой. Количество слоев 981 / 115 = 8,5. Из середины слоя не рекомендуется делать вывод для обеспечения надежности.

Рассчитаем высоту каркаса с обмотками. Первичная из восьми слоев с проводом 0,74 мм, изоляцией 0,1 мм: 8 х (0,74 + 0,1) = 6,7 мм. Высоковольтную обмотку лучше экранировать от других обмоток для предотвращения помех высоких частот. Для того, чтобы мотать трансформатор, делаем обмотку экрана из одного слоя провода 0,28 мм с изоляцией из двух слоев с каждой стороны: 0,1 х 2 + 0,28 = 0,1 х 2 = 0,32 мм.

Первичная обмотка будет занимать места: 0,1 х 2 + 6,7 + 0,32 = 7,22 мм.

Повышающая обмотка из 17 слоев, толщина 0,39, изоляция 0,1 мм: 17 х (0,39 + 0,1) = 6,8 мм. Поверх обмотки делаем слои изоляции 0,1 мм.

Получается: 6,8 + 2 х 0,1 = 7 мм. Высота обмоток вместе:  7,22 + 7 = 14,22 мм. 3 мм осталось для накальных обмоток.

Можно сделать расчет внутренних сопротивлений обмоток. Для этого рассчитывается длина витка, берется длина провода в обмотке, определяется сопротивление, зная удельное сопротивление по таблице для меди.

При расчете сопротивления секции первичной обмотки получается разница около 6-ти Ом. Такое сопротивление даст падение напряжения 0,84 вольта при токе номинала 140 миллиампер. Чтобы компенсировать это падение напряжения, добавим два витка. Теперь во время нагрузки секции равны по напряжению.

Изготовление каркаса катушки трансформатора своими руками

Важны углы на деталях, и точность в размерах, что повлияет на сборку простого трансформатора.

Трансформатор своими рукамиТрансформатор своими руками

На щечках отводим места для крепления выводных контактов обмоток, сверлим отверстия по расчетам. Когда каркас собран, то теперь скругляем острые грани, к которым будет прикасаться провод обмотки. Используем для этой цели надфиль. Провода не должны резко перегибаться, так как эмаль изоляции потрескается. Теперь проверим, вставляется ли в окно каркаса пластина. Она не должна болтаться, или туго входить. Каркас ставим на специальный станок или готовимся мотать трансформатор вручную. Толстые провода всегда мотаются руками.

Намотка трансформатора своими руками

Укладываем изоляцию первого слоя. Вставляем конец провода в отверстие выводной клеммы. Начинаем мотать провод, не забывая о его натяжении. Проверить можно так: намотанная катушка не будет проминаться от пальца. Провод растягивать нельзя, так как нарушится изоляция. Готовую катушку рекомендуется пропитать парафином, чтобы не испортить провод. Если обмотка гудит во время работы трансформатора, то изоляция провода стирается, провод изгибается и разрушается. По этой причине натяжение провода во время намотки имеет большое значение.

Витки во время намотки придвигаем друг к другу, уплотняем. Первый слой самый важный.

На слое не нужно оставлять пустое место. Наибольшее напряжение на последних витках составляет для первичной 60 + 60 / 2, 18 + 55 В. Изоляция из лака выдержит напряжение, если провод будет проваливаться в пустоту слоя, то может нарушиться изоляция. Пропитываем первый слой, затем второй и так далее. К изоляции между обмотками необходимо отнестись добросовестно. Она должна выдерживать до 1000 вольт. Вверху на изоляции рекомендуется подписать количество витков и размер провода, это пригодится при ремонте.

Слои самодельного трансформатора должны иметь правильную форму. По мере намотки катушка будет изгибаться у краев. Для этого слои нужно равнять во время намотки, не повредив изоляцию.

Трансформатор своими руками

Вынужденные стыки провода лучше на ребре каркаса за сердечником. Соединять провод скруткой с пайкой, внакладку с пайкой. Длина контакта при соединении делается более 12 диаметров провода. Стык нужно изолировать бумагой или лаковой тканью. Пайка должна быть без острых углов.

Трансформатор своими рукамиТрансформатор своими руками

Выводные концы обмоток делаются по-разному. Главное, чтобы была надежность и качество.

Окончание изготовления трансформатора своими руками

Припаиваем выводные концы обмоток, изолируем поверхность простого трансформатора, подписываем на нем данные характеристики и производим сборку сердечника. После этого надо проверить этот простой трансформатор своими руками.

Замеряем ток самодельного трансформатора вхолостую, он должен быть минимальным. Смотрим на нагрев. Если греется сердечник, то неправильно подобрано железо. Если нагрелись обмотки, значит, есть короткое замыкание. Если нормально, то замыкаем ненадолго вторичную обмотку, треска и сильного гудения не должно быть.

Пример как сделать самодельный трансформатор

Перейдем к изготовлению самого трансформатора. По готовому сердечнику рассчитаем мощность трансформатора, витки и провод, намотаем первичную и вторичную обмотки, соберем трансформатор полностью.

Чтобы мотать трансформатор напряжением 220 на 12 вольт нам необходимо подобрать магнитный сердечник. Подбираем магнитный сердечник Ш-образный, и каркас от старого трансформатора. Чтобы определить мощность, выдаваемую простым трансформатором, необходимо произвести предварительный расчет.

Расчет трансформатора

Рассчитываем диаметр провода первичной обмотки. Мощность трансформатора Р1 = 108 Вт:

Р1 = U1 x I1

где: I1 – ток в первичной обмотке;

тогда ток в первичной обмотке:

I1 = Р1 / U1 = 108 Вт / 220 В = 0,49 А.

Возьмем I1 = 0,5 ампера.

Из таблицы диаметр провода в зависимости от тока выбираем допустимый ток 0,56 А, диаметр 0,6 мм.

Самодельный трансформатор своими руками можно намотать без станка. На это уйдет два-три часа, не больше. Приготовим полоски бумаги для прокладки ее между слоями провода. Полоску вырезаем шириной равной расстоянию между щечками катушки трансформатора плюс еще пару миллиметров, чтобы бумага легла плотно, по краям витки не залезали друг на друга.

Трансформатор своими руками

Длину полоски делаем с запасом два сантиметра для склеивания. По краям полоску слегка надрезаем ножницами, чтобы при изгибе бумага не рвалась.

Трансформатор своими руками

Затем приклеиваем полоску бумаги на каркас, плотно пригладив ее.

Намотка первичной обмотки

Теперь берем провод от старой катушки, у которой провод с хорошей не потрескавшейся изоляцией. Конец провода вставляем в гибкую трубочку изоляции от старого использованного провода соответствующего подходящего диаметра. Просовываем конец обмотки в отверстие каркаса катушки (они уже имеются в старом каркасе).

Трансформатор своими руками

Катушка мотается плотно, виток к витку. Намотав 3-4 витка, нужно прижать витки, друг к другу, чтобы намотка витков была плотной. Чтобы мотать трансформатор после намотки первого слоя, необходимо посчитать количество витков в ряду. У нас получилось 73 витка. Делаем прокладку полоской бумаги. Наматываем второй слой. Во время намотки нужно все время держать провод в натянутом состоянии, чтобы намотка получалась плотной. После второго слоя также делаем прокладку из бумаги. Если не хватает длины провода, то соединяем с ним другой провод путем спайки. Лудим лакированный провод, нагрев конец паяльником на таблетке аспирина. При этом лак хорошо снимается.

Когда намотка первичной обмотки закончена, то конец провода изолируем в трубочку и выводим наружу катушки. Между первичной и вторичной обмотками делаем обмоточную изоляцию. Можно мотать трансформатор дальше.

Вторичная обмотка

Рассчитаем диаметр провода вторичной обмотки самодельного трансформатора. Мощность вторичной обмотки примем:

Р2 = 100 ватт

Р2 = U2  x I2

где:

U2 = 18 вольт;

I2 – ток;

Допустимый ток во вторичной обмотке будет равен:

I2 = Р2 / U2 = 100 Вт / 18 В = 5,55 А.

Из таблицы диаметр в зависимости от тока: диаметр для тока 5,55 А – ближайшее значение в таблице 6,28 ампера. Для такого тока необходим диаметр провода 2 мм.

Берем провод, который мы получили при сматывании старого трансформатора. Наматываем провод вторичной обмотки по такому же принципу, как и первичную обмотку. Провод вторичной обмотки намного жестче, поэтому, чтобы он ровно ложился при намотке, периодически его необходимо осаживать ударами молотка через деревянный брусок, чтобы не повредить изоляцию. У нас получилось 3 слоя вторичной обмотки. Получился готовый намотанный каркас простого трансформатора.

Сборка трансформатора своими руками

Для ускорения сборки берем по две Ш-образные пластины. Вставляем их внутрь каркаса поочередно с двух сторон по две штуки.

Трансформатор своими руками

Перекрывающие пластины пока не ставим. Они будут установлены позже. Если вставлять все пластины сразу всем пакетом, то между пластинами появляются зазоры и индуктивность всего сердечника падает. После сборки Ш-образных пластин самодельного трансформатора вставляем перекрывающие пластины, также по две штуки.

Трансформатор своими руками

После сборки сердечника аккуратно обстукиваем его плоскости молотком для выравнивания пластин. При помощи стоек и шпилек будем стягивать сердечник. По правилам на шпильки надеваются бумажные гильзы для снижения потерь в сердечнике.

Концы обмоток зачищаем и лудим. Затем припаиваем к выводным планкам, которые можно прикрепить к каркасу трансформатора. Получился готовый трансформатор своими руками.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
