1. Через корпус лампы или светильника.
2. Через печатную плату (токопроводящие дорожки, компоненты печатной платы и т. д.)
3. С помощью радиаторов, приклеиваемых или припаиваемых непосредственно на светодиоды или плату.

Для сверх ярких светодиодов обязательна установка радиатора охлаждения!

Как сделать своими руками светодиодные светильники и люстры для общего освещения.

В моем доме скопилось не мало (популярных в последнее время) перегоревших компактных люминесцентных ламп под обычный цоколь Е27. И у меня появилась идея переделать их в что-нибудь более долговечное и экономичное.

Подробная инструкция и схемы:

1. Первое, что необходимо сделать- это разобрать аккуратно лампу.
2. После этого из корпуса необходимо удалить плату преобразователя, а из крышки стеклянные колбы. Если их было три дугообразной формы- Мы получим 6 готовых отверстий под светодиоды.
3. Далее необходимо купить светодиоды, причем не дешевые, которые продаются по цене один доллар за 10 штук, а качественные фирменные, которые обеспечат приличную яркость. Но не переборщите с мощностью, а то придется устанавливать дополнительно радиаторы.
4. Спаиваем плату, в интернете практически везде рекомендуют использовать эту схему.Но Я рекомендую следующий вариант подключения светодиодов, обеспечивающий меньшую пульсацию света,  а благодаря простоте, экономится время и детали. Учитывайте одну особенность этой схемы- в ней должно быть только четное количество.
5. Осталось закрепить плату в корпусе лампы с помощью любого клея или силикона, выдерживающего высокие температуры.
6. Крепим крышку, в отверстиях из которых будут торчать светодиоды. При необходимости используем дополнительно радиатор. Об этом более подробно рекомендую почитать здесь.

Вы можете купить уже готовые светодиодные лампы такой конструкции заводского изготовления, но цена еще довольно высока, поэтому Я рекомендую самостоятельное изготовление. После того, как лампа готова- вкручивайте ее в  светильник или люстру заводского изготовления, или сделайте их своими руками так, как рассказано в нашей статье «как сделать светильник своими руками».

Изготовление подсветки или дополнительного светодиодного освещения с использованием светодиодных лент.

Я уже неоднократно рассказывал в своих статьях о светодиодных лентах. Обязательно прочтите: «Как подключить», «Как установить» светодиодную ленту. Итак не буду рассказывать об подключении и монтаже, о которых Вы сможете подробно узнать из соответствующих наших статей. Расскажу, об основных методах изготовления своими руками светильников с использованием светодиодных лент:

• Вы сможете легко изготовить экономичный настольный светильник для работы за столом. Для этого используется недорогой подходящего размера пластиковый электротехнический кабельный короб, в который встраивается лента. Короб крепится к столу при помощи трубки с электрическим кабелем питания внутри.
• Также светодиодный светильник можно изготовить из нескольких кусков пластиковой ПВХ панели, придав нашему шедевру любую по желанию форму, а по периметру или внутри выреза разместить разноцветную разноцветную RGB LED ленту с дистанционным пультом управления.
• Встречается и более простой вариант, когда леской к пластиковой пробке пришиваются разной формы и длины кусочки светодиодной ленты. Только во избежание повреждения- не делайте маленькие углы изгибания.
• А можно и просто встроить ленту в уже имеющийся настенный светильник с направлением свечения вдоль стен.
• Но самый красивый и быстрый вариант сделать светильник- это купить специальные профиля под установку светодиодных лент. Подробнее читайте в этой нашей статье.
• Довольно эффективно, экономично и красиво освещается аквариум  при помощи светодиодной ленты. Рекомендую прочесть: Как сделать светодиодную подсветку аквариума.

Мы Вам постарались рассказать самое главное, что поможет Вам сделать своими руками светодиодный светильник. Если есть вопросы- спрашивайте в комментариях.

Самодельный светодиодный светильник 1,5 вольт схема — Самоделки

    Небольшой 8-светодиодный светильник китайского производства оказался очень удобным для локальной подсветки рабочего места, но со временем обнаружился один серьезный недостаток. Дело в том, что для работы ему требуется 3 последовательно соединенных элемента ААА, и как только элементы начинают садиться — это сразу отражается на яркости этого светильника, даже если просадка не значительная, всего на 0,2-0,3 вольта. И естественно использование аккумуляторов с этим светильником тоже вызывает определенные трудности, так как если ААА элементы по 1,5В (в сумме 4,5В), то аккумуляторы по 1,2В (в сумме всего 3,6В). Сначала была мысль тупо подключить его к USB-порту, но провода. .. Значит надо повышать напряжение. Вообще, есть специальные микросхемы DC\DC преобразователи, но микросхемы не из дешевых, да и устройств, которые можно было бы таким образом усовершенствовать вообще говоря много, а значит нужно простое и недорогое решение. На помощь пришла многократно проверенная в различных устройствах схема блокинг-генератора. Как он работает — подробно описано здесь: Схемы «не по правилам»

Предлагаемая схема — классический блокинг-генератор, поэтому подробно описывать не стану. Схема прекрасно работает, но для конкретного светодиода (или линейки светодиодов) желательно подобрать резистор R1, по оптимальному свечению. Его значение может лежать в пределах 0,5-4,7 кОм.

В предлагаемой схеме использован довольно мощный транзистор, но если речь идет о запитке единственного, не слишком мощного светодиода, то вполне подойдет КТ315 (проверено), или какой-нибудь маломощный германиевый транзистор. Для более уверенного запуска генератора и понижения частоты генерации, можно параллельно резистору поставить конденсатор 1000-3300 пФ.

Сборку начинаем с изготовления трансформатора.
Для этого необходимо ферритовое колечко, и немного обмоточного провода диаметром 0,3-0,47.

Я использовал кольца с внешним диаметром 3 мм., 5 мм. и 7 мм. Результаты во всех случаях были практически идентичны. Всего нужно намотать по 20-40 витков на каждую обмотку. Главное постараться разместить витки равномерно по кольцу и не перепутать концы обмоток, иначе генератор не запустится.

После того, как трансформатор изготовлен, необходимо собрать все это согласно схеме. При навесном монтаж на выводах транзистора, конструкция получается довольно компактной, с тремя гибкими выводами, которые можно сделать любой длины.

Остается упрятать все это в термоусадку и модуль преобразователя готов.

Схема прекрасно работает, работоспособность (с незначительной потерей яркости сохраняется до просадки аккумулятора или батарейки до 0,7-0,8 вольт. При использовании германиевых транзисторов — до 0,45-0,5 вольт. Устройство получается очень компактным и без проблем размещается в корпусе светильника.

Вот схема доработки этого светильника:

В целом, все хорошо, схема работает, но у нее есть один недостаток, дело в том, что на выходе генератора на холостом ходу, напряжение в пике может достигать десятки вольт, поэтому подключать светодиод после подачи питания нельзя — он моментально выгорает, т.е. сначала подключаем светодиод, а уже затем подключаем схему к элементу питания.

Еще один момент — питать светодиоды лучше постоянным током, это и светодиоду лучше и яркость больше. Следовательно, необходимо собрать простенький выпрямитель:

И, наконец, еще одна доработка, позволяющая сделать работу светодиода в этой схеме максимально комфортным:

Здесь добавлен стабилитрон VD2 (напряжение стабилизации 3,6 — 4,7в) и токоограничительный резистор R2, сопротивление которого рассчитывается (или подбирается) исходя из того, на какой ток рассчитан используемый светодиод (или суммарный ток, если светодиодов несколько).

как составить схему, какие выбрать светильники, как организовать ‌|‌ ‌Блог‌ ‌DG-HOME.RU‌ ‌

На основе рекомендаций экспертов по освещению и дизайнеров, мы составили для вас подробную инструкцию по организации наружного освещения на даче и придомовой территории частного дома. Для реализации цельной, функциональной и удобной системы освещения предлагаем пройти несколько этапов, о которых и поговорим ниже.

Статья будет полезна не только дачникам, но и владельцам загородных домов и частных коттеджей.

Определяем цели системы освещения

Для начала, решите для себя, для чего преимущественно вы хотите организовать уличное освещение, какая будет его основная функция:

1. Осветить участок, чтобы сделать передвижение по территории безопасным?
2. Сделать ландшафтный дизайн привлекательным и уютным?
3. Акцентировать внимание на интересных предметах ландшафта, таких как статуи, фонтан, ухоженные деревья?
4. Обеспечить защиту участка от проникновения посторонних — охранная функция?
5. Все перечисленные задачи одновременно?

Комплексный подход к организации уличного освещения максимально эффективен

Если вы выбрали вариант №5, то для полноценной картины будет необходимо организовать освещение:

• Дорожек, ворот, парковочной зоны — для удобства и безопасности.
• Зон отдыха — мангала, скамьи, качелей, веранды — для комфортного отдыха на участке даже с наступлением темноты.
• Строений — бани, гаража, беседки, веранды, крыльца.
• Интересных элементов ландшафта — водоемов, статуй, зеленых насаждений.

Для остальных задач можно ограничиться светом только для отдельных зон.

Вдохновляемся опытом других стран по реализации садового освещения

Зарубежные ландшафтные дизайнеры и специалисты по освещению нередко создают проекты, которые радуют глаз, вызывают завистливые взгляды и становятся примером для подражания. Ниже приведем самые яркие тенденции других стран, возможно, какая-то из них окажется вам близка.

Англия

Уличное освещение в Англии — сдержанное, но функциональное

Англичане обожают природную естественность в сочетании с аристократической роскошью. В их садах вы не найдете избытка светильников. Скорее это будет несколько парковых кованых фонарей в винтажном стиле, подвесные светильники на крыльце или еле заметные встроенные светильники по периметру территории. Если вам близок такой вариант, то можете организовать в английском стиле весь сад, а не только освещение.

США

Уличное освещение в США сконцентрировано на подсветке фасада дома

Американцы любят, когда много света, но их ландшафтное освещение максимально сдержанно. На участке чаще всего стоят только одиночные высокие садовые фонари, а основной акцент сделан на подсветке самого дома. Здесь уже могут быть и светодиодные гирлянды, и подсветка ступеней, и подвесные фонари, и бра. Преимущество отдается LED-светильникам для сада сдержанного дизайна геометрических форм.

Япония

Придомовая территория в Японии всегда хорошо освещена

Японцы ценят комфорт и простоту как внутри, так и снаружи дома. В их садах растет много цветов и деревьев, часто есть искусственный водоем и беседка, от которой по территории проходят извилистые дорожки. Все эти элементы ландшафтного дизайна обязательно подсвечивают различные светильники, например, садовые японские фонари.

Учитываем важные нюансы: требования к системе освещения участка

Освещение участка будет удобным и функциональным, только если грамотно его спроектировать и реализовать. Правильное освещение участка на даче соответствует ряду требований:

1. Функционирует в любую погоду.
2. Максимально удобно в управлении и обслуживании.
3. Приглушенное, не раздражает глаза.
4. Все осветительные приборы, кабели, выключатели, лампы и другие элементы системы предназначены для уличной эксплуатации.
5. Для каждой группы электрических светильников установлены отдельные автоматы и заземление (УЗО).
6. Вся территория достаточно подсвечена, и границы участка хорошо просматриваются.

Начать организацию системы освещения лучше до завершения работ по благоустройству территории. Тогда не придется подстраиваться под имеющиеся условия или портить ландшафт.

Некоторые уличные светильники встраиваются в грунт или дорожное покрытие, их установку проводят до благоустройства участка

Составляем схему освещения

На этапе составления схемы необходимо продумать ключевой вид освещения, источники питания, количество светильников, их тип и расположение. Действуйте следующим образом:

1. Сделайте схему самого участка на даче. Для этого можно распечатать ситуационный план земельного участка, схематически перенести его на новый лист через подходящий редактор или просто от руки.

План участка понадобится вам для создания схемы системы уличного освещения

2. На полях сделайте условные обозначения.

Пример условных обозначений для создания схемы

3. Обозначьте места размещения светильников разного типа, выключателей и проводки (при необходимости). Учитывайте световой конус приборов — территорию, где яркость лампы не значительна, но пересечение со светом другой лампы будет чрезмерным. Диаметр освещенной зоны будет зависеть от выбранной модели и мощности ламп.

Простая схема уличного освещения на даче с указанием только типов светильников

4. Согласуйте схему с ландшафтным дизайнером и подрядчиком, который будет монтировать систему.

Если уличное освещение на даче вы решились делать своими руками, то последний этап просто пропускаем.

Выбираем вид освещения

Выше мы уже отмечали, что садовое освещение выполняет сразу несколько функций, вы даже выбирали ключевую для себя. Так вот, в зависимости от выполняемой функции, различают 4 основных вида уличного освещения. Применять их можно обособленно, но чаще варианты комбинируются для создания целостности системы.

Функциональное

Устанавливаются светильники общего света, во всех зонах, где необходимо обеспечить безопасности передвижения и комфорт:

• заезд и парковка;
• вход в дом;
• садовые дорожки;
• зона отдыха.

Это главный вид освещения, без которого трудно представить любой загородный дом.

Функциональное (общее) освещение дачного участка — освещаем заезды, дорожки и вход

Декоративное

Декоративные светильники для сада, как элемент ландшафтного дизайна, призваны украсить территорию, сделать ее более интересной и яркой. Полноценный свет вы получите вряд ли, но с акцентным выделением клумб, статуй, водоемов такой вид справляются как нельзя лучше. Для этой цели применяются всевозможные светодиодные ленты, LED- гирлянды и пр.

Декоративное садовое освещение создается, в первую очередь, при помощи светодиодных гирлянд

Маркировочное

Маркировочное освещение участка — разновидность общего, но с более узким функциональным назначением. Главная задача — подчеркнуть рельеф, правильно расставить акценты, при этом создать безопасную среду в темное время суток. Реализуется через подсветку конкретных зон, чаще симметрично — с двух сторон:

• заезда;
• парковочной зоны;
• ступеней;
• садовых дорожек;
• архитектурных элементов.

Маркировочное освещение участка через симметричное расположение светильников при входе в дом

Охранное

Служит профилактикой незаконного вторжения на частную территорию, обеспечивает жильцам дома чувство безопасности. Обычно охранное освещение — лишь часть охранной системы участка, наравне с устройствами управления и приборами видеонаблюдения.

По участку распределяют прожекторы и светильники, которые способны дать качественный свет для записи камерами. Но даже если система видеонаблюдения не предусмотрена, достаточно освещенный участок вряд ли привлечет воров.

Освещение забора как элемент охранного освещения

Хорошим вариантом станут садовые светильники с датчиком движения. На время вашего отъезда они не будут потреблять электроэнергию, при этом спугнут злоумышленников своим неожиданным включением.

Выбираем источник питания

Один из главных вопросов при организации освещения дачного участка — как провести подключение садовых светильников. Пожалуй, самый надежный вариант — от электричества. Но не все так просто. На дачах нередко бывают перебои с электричеством, а провести безопасную систему электропитания под силу только профессионалу.

Поэтому стоит рассмотреть все возможные варианты.

Линии электропитания: открытая и закрытая (подземная) проводка

Первое, о чем стоит побеспокоиться при установке электрических светильников — как выбрать и проложить кабель для освещения на даче. Для этого обязательно учитываются условия укладки и предполагаемая нагрузка.

Смотрите видео о том, как проложить кабель для уличных светильников.

Для электрификации участка вы можете осуществить открытую или закрытую проводку. Оба варианта имеют свои особенности, преимущества и недостатки. Для удобства представим их в таблице:

Автономное освещение на даче

Альтернативный вариант — освещение на даче без электричества.  В первую очередь это осветительные приборы на солнечных батареях. Да, они не дадут столь же яркий свет, как электрическая лампа, но для подсветки дорожек, искусственного водоема, статуй и растений сада яркость и не нужна.

Фонари на солнечных батареях как нельзя лучше подходят для освещения дорожек на даче

Светильников для дачи без электричества на рынке представлено множество, поэтому сложностей с выбором не возникнет. Это и грунтовые фонарики, и беспроводные торшеры, и встраиваемые светильники, а также подвесные, настенные и даже целые гирлянды.

Рекомендуем совмещать автономную и электрическую системы для максимального удобства и бесперебойности работы приборов.

Беспроводное управление светом

Даже электрические светильники можно сделать удобными и экономичными — при помощи автоматизации процессов включения-выключения. Вам не придется вести дополнительные провода, устанавливать выключатели или платить лишнего за электроэнергию.

Управлять светом на даче позволяют:

• Светильники с датчиком движения. Автоматически включаются и выключаются без непосредственного участия человека.
• Светильники с диммером. Это приборы на светодиодных лампах со светорегулятором. В зависимости от модели управляется с пульта, переключателя на корпусе или со специального блока управления, который вы сможете повесить на стену и управлять светильником, не выходя из дома.
• Установка реле. Установив в электрощит реле, вы сможете настроить автоматическое включение и выключение осветительных приборов на придомовой территории.
• Тенденции садового стиля изменчивы, но удобство для пользователя не выйдет из моды никогда.

Подбираем светильники на участок

При выборе светильников для дачи или загородного дома, обратите внимание:

• На назначение — должны быть предназначены для уличного использования.
• На степень защиты — коэффициент пылевлагозащиты не менее IP44.
• На материал изготовления — самыми долговечными будут металлические и стеклянные изделия, либо из качественного пластика.
• На тип ламп — светодиодные, галогеновые, накаливания или энергосберегающие. Выбирайте, что нравится, но самыми экономичными будут светильники на светодиодных лампах.
• На источник питания — если вы не готовы прокладывать провода, то модели от электричества не подойдут.

Далее рассмотрим основные виды светильников для дачи и сада, предназначенные и подходящие для создания полноценного освещения на придомовой территории.

Уличные фонари

Садовые (уличные) фонари для дачи — классика, которая никогда не выйдет из моды. Такие светильники могут быть настенными, наземными, подвесными или переносными. Они не только функциональны, но и удивительно гармонично вписываются в пространство сада. Корпус обычно выполнен из металла (сталь или алюминий), стенки — прочное стекло или пластик.

Уличные фонари крепят на столбах, используют для освещения входной зоны, беседок, веранд и террас. Интересное украшение ландшафта получится, если установить в саду на даче пугало с фонарем.

Пугало с фонарем подсветит и украсит дачный участок

Читайте также: Как выбрать деревянную скамейку на дачу.

Садово-парковые фонари

Парковые фонари — один из самых востребованных садовых наземных светильников. Классические модели имеют стальную стойку и один или несколько фонарей из металла и стекла.

Садово-парковые светильники на опоре достаточно энергоэффективны — умеренно потребляют электроэнергию, при этом обеспечивают отличную светоотдачу.

Такие фонари особо выигрышно смотрятся у ворот при въезде на участок, недалеко от кованых скамеек, вдоль садовых дорожек.

Кованые садово-парковые фонари могут иметь не один, а несколько источников света

Садово-парковый фонарь с плафоном в форме шара для архитектуры в современном стиле

Кстати, если правильно подобрать кованую мебель для сада, то обыграть ее можно и другими типами осветительных приборов.

Светильники-столбики

Светильники-столбики — современное решение для освещения садовых дорожек. Создают не яркое, комфортное для глаз освещение, подходящее для вечерних прогулок по собственному саду. Могут быть выполнены из металла или пластика, со стеклянным плафоном или без него, иметь разную высоту и размер. Но общая черта таких светильников — лаконичная продолговатая форма столба, без лишних деталей и приглушенный свет ламп.

Светильник-столбик украсит современный ландшафт и даст приглушенный приятный свет

Светильник-столбик может быть не только грунтовым, но и настенным

Грунтовые светильники

Главное, но не единственное назначение грунтовых светильников — освещение дорожек на даче. Большинство моделей работают на светодиодных лампах или солнечных батареях. Компактные осветительные приборы закрепляют в грунт, встраивают в ступени и другие опоры.

Грунтовый светильник встраивается в дорожное покрытие или другую опору

Грунтовый светильник на ножке — оригинальное решение для освещение дачного участка

Прожекторы

Прожектор — от фр. projecteur «брошенный вперёд». Особенность таких приборов в том, что они дают направленный, концентрированный световой поток.

Большинство моделей имеют степень защиты от IP65, что позволяет использовать их при любых условиях окружающей среды. Работают на светодиодных, редко — на галогеновых лампах.

Прожектор дает качественный направленный свет и не боится негативных воздействий среды

Удачный вариант для дачного участка — прожектор с датчиком движения. Установите такие модели у ворот, при входе в дом и у гаража, и вам не придется бежать к переключателю или передвигаться в темноте.

Подвесные садовые светильники

К данной группе отнесем модели на подвесе (чаще это цепь или прочные нити), всевозможные гирлянды, светодиодные сети. Подвесные уличные светильники для дачи располагают на ветках деревьев, фасаде дома, балках построек, потолке беседки или веранды. При помощи лаконичных моделей можно подчеркнуть фасад домов классической архитектуры. Подвесные гирлянды пригодятся для создания декоративного уличного освещения.

Подвесные светильники отлично подходят для освещения дачного участка, и террасы, в частности

Заключение

Мы выбрали вид освещения и источник питания, создали схему и подобрали светильники. Смело комбинируйте разные типы приборов, часть из них пусть будет электрическими, а остальные — автономными.

Теперь освещение вашего участка получится удобным, функциональным и привлекательным — таким, каким вы его хотите видеть.

Читайте также: Стиль рустик в интерьере загородного дома.

Смотрите видео о том, как от 12 вольт организовать освещение на даче своими руками.

Подключение светодиодных светильников к сети 220В. Схемы подключения.

Еще один немаловажный фактор – использование таких светильников сохраняет окружающую среду из-за уменьшения выделяемых электростанциями в воздух продуктов горения.

Пользователи светильников на светодиодах сходятся во мнении, что такие лампы характеризуются компактными размерами, экономичным использованием электричества, отсутствием сложностей при самостоятельной установке, да и ни человек, ни природа не получают от них вредных излучений. Вполне вероятно, что вскоре они заменят не только обычные лампы накаливания, но и энергосберегающие.

При всех многочисленных плюсах у светодиодных ламп есть ощутимый минус – достаточно высокая стоимость – порядка 20 — 50 у. е. Можно, конечно, взять и китайский вариант, но работать он будет гораздо меньше, да и светить он будет примерно также, как и лампы дневного света.

Что внутри?

Если рассмотреть светильник поближе, так сказать, изнутри, то мы увидим, что в корпусе есть отражатель и комплект маленьких светодиодов. В силу большого нагревания светодиода, у каждого есть особый охлаждающий радиатор. А там, где они соприкасаются, для лучшего контакта и отведения тепла наносится термопаста.

Если допустить перегрев светодиодов, то они быстро выходят из строя.

В зависимости от того, сколько в лампе светодиодов и какая их мощность, можно определить суммарную мощность всей лампы. Светодиодов может быть разное количество – как один, так и несколько десятков. Все они являются составляющими одной электрической сети и управляются посредством блока питания по специальной схеме подключения.

Схемы подключения светодиодных светильников своими руками

Не стоит забывать, что в основе их работе постоянный ток. Поэтому при покупке стоит обратить внимание на то, какое значение рабочего напряжения имеет лампа. 220 Вольт обозначает встроенный блок питания, поэтому ее легко можно подключить самому, без помощи электрика, как обычную люстру.

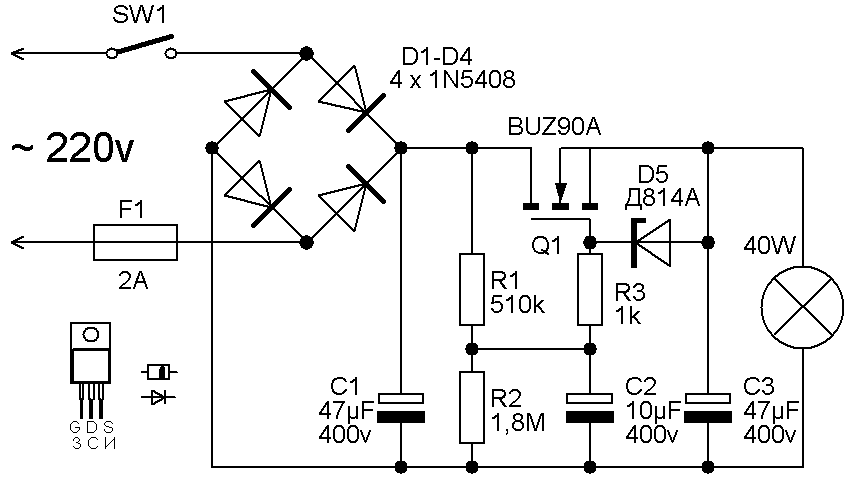

Схема подключения одного светодиодного светильника к сети 220В

Цифры 12, 24 Вольта обозначают, что к лампе требуется диодный мост и гасящий резистор с емкостью. Все это нужно для преобразования переменного напряжения в постоянное и уменьшения его величины до требуемой. Лучше всего, если будет приобретен заводской блок питания, это будет гарантией долговечности и безопасности работы.

При приобретении блока питания обязательно нужно иметь в виду цифры выходного напряжения и тока. Это должно быть, например,  12/24 В и 350/700 mA соответственно.

Все необходимые цифры можно прочитать в руководстве к лампе, а также на ней самой. Лучше, если его мощность будет иметь запас в 20%.

Чтобы предупредить поломку светильника, в процессе монтажа его нельзя подключать к сети до окончания монтажных работ.

Схема подключения нескольких светодиодных светильников к сети 220В

При подключении своими руками нужно обязательно соблюсти полярность. А если подключается не один светильник, то необходимо последовательно подключить «плюсы» к «минусам».

Обязательно нужно иметь в виду, что суммарная мощность светильников не должна быть больше мощности блока питания.

При этом нужно взять достаточно толстые провода или кабели, чтобы избежать перегрузки и соблюдать требования по соединению проводов.

На 12 Вольт светодиод как подключить сделать самому своими руками?

Светодиоды (12 вольт) часто используются для тюнинга автомобилей. Также они могут устанавливаться для освещения небольшого помещения. Выпускаются устройства различной формы, и по яркости они довольно сильно отличаются. На рынке представлено множество производителей. Для того чтобы правильно подключить светодиод, следует учитывать тип источника питания. Также важно оценить параметры модели. Чтобы разобраться в этом вопросе, необходимо рассмотреть конкретные схемы подключения светодиодов на 12 В.

Подключение к низкочастотному блоку питания

На 12 вольт светодиод к низкочастотному блоку питания подключается через селективный резистор. Для регулировки светового потока используются модуляторы. Некоторые специалисты рекомендуют перед подключением светодиода проверять номинальное сопротивление в цепи. Указанный параметр не должен превышать 3.3 Ом. Также оценивается проводимость модулятора.

Если рассматривать устройство открытого типа, то указанный параметр должен составлять около 20 мк. Также на рынке представлены недорогие коммутируемые модуляторы. У них очень высокая пропускная способность. Однако у модуляторов такого типа есть несколько недостатков. В первую очередь у них очень высокое энергопотребление. Также важно учитывать, что показатель цветовой температуры устройства при их использовании достигает 700 мк. Для светодиодов на 12 В это довольно много.

Сверхъяркий светодиод 12 вольт к высокочастотному блоку можно подключить через простое реле. В данном случае модулятор подбирается открытого типа. Многие эксперты советуют не использовать какие-либо усилители. В первую очередь они повышают параметр светового потока. Таким образом, светодиоды для освещения (12 вольт) быстро перегреваются. В среднем показатель проводимости тока должен составлять 25 мк. Перед подключением светодиода к сети проверяется параметр номинального сопротивления. Сделать это может любой человек при помощи тестера. В среднем номинальное сопротивление при использовании открытого модулятора обязано составлять не более 4 Ом. Если рассматривать схемы с большим количеством светодиодов, то в этом случае нужно подбирать триггер. Указанный элемент может продаваться с фильтром либо без него.

Последовательное подключение

Наиболее часто светодиоды (12 вольт) подключаются в последовательном порядке. В результате образуется лента. Для регулировки мощности светового потока используются модуляторы. Некоторые специалисты устанавливают расширители с регуляторами. В любом случае реле подбирается на два контакта. Также важно отметить, что параметр номинального сопротивления не должен превышать 35 Ом. Перед расширителем устанавливается фильтр пропускного типа. Для того чтобы избежать кротких замыканий, на конце цепи фиксируется изолятор. В среднем параметр цветовой температуры должен быть не более 500 К.

Параллельное подключение

Параллельное подключение светодиодов встречается довольно редко. Для того чтобы лампы не перегорали, используется контактный модулятор. Если рассматривать вариант со светодиодной лентой на 12 В, то целесообразнее применять импульсный трансивер. На рынке он продается с системой защиты. В среднем параметр проводимости тока у него не превышает 30 мк. Усилители для подключения используются редко. Для того чтобы регулировать мощность светового потока, разрешается применять триггеры.

Если рассматривать двухразрядные модификации, то конденсаторы применяются с одним переходником. Также важно отметить, что уровень номинального сопротивления зависит от пропускной способности резистора. Если рассматривать вариант подключения с трехразрядным триггером, то конденсаторы применяются без переходника. В данном случае модулятор разрешается использовать лишь с тиристором. Фильтры для стабилизации напряжения устанавливаются редко.

Схемы с емкостными конденсаторами

На 12 вольт светодиод через емкостный конденсатор разрешается подключать только в последовательном порядке. Если рассматривать схему с лентой ламп, то тиристор используется с одним переходником. В данном случае фильтры применяются без обмотки. Для того чтобы избежать случаев короткого замыкания, необходимы стабилитроны. Они являются довольно компактными. Устанавливать их следует за фильтрами. Конденсатор в данном случае фиксируется на модуляторе. Для регулировки светового потока необходим контроллер. Если подбирать устройство однополюсного типа, то параметр номинального сопротивления будет составлять около 50 Ом. Также важно отметить, что цветовая температура устройства зависит от проводимости контроллера.

Использование демпфирующих конденсаторов

На 12 вольт светодиод через демпфирующий конденсатор разрешается подключать без усилителя. Триггер в данном случае используется с одним переходником. Многие эксперты расширитель устанавливают без изолятора. Если рассматривать схему с одним конденсатором, то модулятор используется открытого типа. Устанавливать его следует через переходник. Если рассматривать схему на два конденсатора, то в этом случае модулятор используется закрытого типа. Также важно отметить, что резистор разрешается устанавливать только с регулятором. Для подсоединения контроллера придется воспользоваться паяльником. Перед включением светодиода на 12 В проверяется общий уровень номинального сопротивления в цепи. Указанный параметр не должен превышать 35 Ом. Если он больше, значит, резистор подбирается более высокой мощности.

Применение поглощающих фильтров

Маленькие светодиоды (12 вольт) через поглощающий фильтр подключить довольно просто. В данном случае модулятор разрешается устанавливать с различной пропускной способностью. Основное преимущество поглощающих фильтров кроется в понижении цветовой температуры. В результате светодиоды LED (12 вольт) способны проработать очень долго. Световой поток в среднем колеблется в районе 4 лм. Также важно отметить, что тиристоры используются только при параллельном подключении. Для регулировки мощности светового потока необходимы контроллеры. На рынке их можно найти с обкладкой и без нее. Также есть другие типы, которые включают в себя тетроды. В данном случае их рассматривать не следует.

Светодиоды с волновыми ресиверами

На 12 вольт светодиод через волновой ресивер разрешается подключать только с открытым модулятором. В данном случае резисторы используются импульсного типа. Многие эксперты рекомендуют не применять поглощающие фильтры. Трансивер устанавливается с проходным изолятором. Иногда уровень номинального сопротивления может сильно повышаться в цепи. Чтобы решить представленную проблему, следует использовать сетчатые фильтры. На рынке они продаются разного размера. Расширитель в цепи используется с двумя переходниками. Если рассматривать схему с триггером, то светодиод следует устанавливать через усилитель. Таким образом решится проблема с резким повышением цветовой температуры.

Светодиод «Панасоник»

Светодиоды (3мм) 12 вольт «Панасоник» часто устанавливаются на машины. Для подключения модели применяются волновые трансиверы. Они являются очень компактными, также важно отметить, что устройства не требуют установки дополнительного усилителя. Если рассматривать схему на два модулятора, то параметр номинального сопротивления должен составлять около 40 Ом. Также важно обращать внимание на показатель проводимости тока. С этой целью нужно воспользоваться тестером. Расширители часто используются с одним переходником. В этом случае светодиод на 12 В устанавливается за резистором. В среднем показатель номинального сопротивления должен составлять около 45 Ом.

Светодиод «Филипс»

Светодиоды (12 вольт) для авто «Филипс» подключаются через открытый модулятор. Цветовая температура модели равняется 300 К. В среднем световой поток устройства не превышает 450 лм. Если рассматривать схему с обычным модулятором, то светодиоды (12 вольт) для авто используются с контроллером. В данном случае важно в начале цепи установить изолятор. Еще эксперты рекомендуют использовать поглощающий фильтр. Для регулировки светового потока светодиода на 12 В не обойтись без качественного контроллера. В данном случае резистор подбирается одноконтактного типа.

Подключение светодиода «Делюкс»

Светодиод на 12 В компании «Делюкс» отличается высоким параметром цветовой температуры. Для того чтобы устройство не перегорало при длительном использовании, устанавливают открытые модуляторы. В последнее время модели стали выпускать с проходными резисторами. Они предназначены для повышения проводимости тока. Однако важно отметить, что показатель потребления электроэнергии значительно повысится. Расширитель перед светодиодом на 12 В устанавливается с изолятором. Фильтры чаще всего применяются поглощающего типа. Устанавливать их следует в начале цепи. Многие эксперты перед включением светодиода проверяют уровень номинального сопротивления. Он должен составлять не более 55 Ом.

LED светильники своими руками

Постепенно приборы освещения переходят на светодиодные лампы. Произошло это не сразу, был затяжной переходный период с применением так называемых экономок – компактных газоразрядных лампочек со встроенным блоком питания (драйвером) и стандартным патроном Е27 или Е14.

Такие лампы широко применяются и сегодня, поскольку их стоимость в сравнение с LED источниками света не такая «кусачая».

При неплохом балансе цены и экономичности (разница в цене с обычными лампами накаливания со временем окупается за счет экономии электроэнергии), газоразрядные источники света имеют ряд недостатков:

Недостатка два:

• Направленность светового потока предъявляет высокие требования при конструировании рассеивателя.
• Все-таки они дорого стоят (речь идет о качественных брендах, безымянные изделия среднего уровня вполне доступны).

Если ценовой вопрос регулируется подбором производителя, то конструктивные особенности не всегда позволяют просто заменить лампу в любимой люстре. Разумеется, есть богатый выбор классических грушевидных LED ламп, которые подходят под любой размер.

Но именно в этой конструкции кроется «засада».

Перед нами качественная (при этом относительно недорогая) лампа с яркостью свечения 1000 Lm (эквивалент 100 ваттной лампы накаливания), и потребляемой мощностью 13 Вт. У меня такие LED источники света работают по много лет, светят приятным теплым светом (температура 2700 K), и никакой деградации яркости со временем не наблюдается.

Но для мощного света, требуется серьезное охлаждение. Поэтому корпус у этой лампы на 2/3 состоит из радиатора. Он пластиковый, не портит внешний вид, и достаточно эффективен. Из конструкции следует главный недостаток – реальным источником света является полусфера в верхней части лампы. Это затрудняет подбор светильника – не в каждой рожковой люстре такая лампа будет выглядеть гармонично.

Есть лишь один выход – покупать готовые LED светильники, конфигурация которых изначально рассчитана под конкретные источники света.

Ключевое слово – покупать. А куда девать любимые торшеры, люстры и прочие светильники в квартире?

Поэтому было принято решение конструировать LED лампы самостоятельно

Основной критерий – минимизация стоимости.

Есть два основных направления при разработке светодиодных источников света:

1. Применение маломощных (до 0.5 Вт) светодиодов. Их требуется много, можно сконфигурировать любую форму. Не нужен мощный радиатор (мало греются). Существенный недостаток – более кропотливая сборка.

2. Использование мощных (1 Вт – 5 Вт) LED элементов. Эффективность высокая, трудозатраты в разы меньше. Но точечное излучение требует подбора рассеивателя, и для реализации проекта нужны хорошие радиаторы.

Для экспериментальных конструкций я выбрал первый вариант. Самое недорогое «сырье»: 5 мм светодиоды с рассеиванием 120° в прозрачном корпусе. Их называют «соломенная шляпа».

• прямой ток = 20 мА (0.02 А)
• падение напряжения на 1 диоде = 3,2-3,4 вольта
• цвет – теплый белый

Такое добро продается по 3 рубля пучок на любом радиорынке.

Я купил несколько упаковок по 100 шт. на aliexpress (ссылка на покупку). Обошлось чуть меньше, чем по 1 р. за штуку.

В качестве блоков питания (точнее сказать источников тока), я решил использовать проверенную схему с гасящим (балластным) конденсатором. Достоинства такого драйвера – экстремальная дешевизна, и минимальное потребление энергии. Поскольку нет ШИМ контроллера, или линейного стабилизатора тока – лишняя энергия в атмосферу не уходит: в этой схеме нет элементов с рассеивающим тепло радиатором.

Недостаток – отсутствие стабилизации тока. То есть, при нестабильном напряжении электросети, яркость свечения будет меняться. У меня в розетке ровно 220 (+/- 2 вольта), поэтому такая схема в самый раз.

Элементная база тоже не из дорогих.

• диодные мосты серии КЦ405А (можно любые диоды, хоть Шоттки)
• пленочные конденсаторы с напряжением 630 вольт (с запасом)
• 1-2 ваттные резисторы
• электролитические конденсаторы 47 mF на 400 вольт (можно взять емкость побольше, но это выходит за рамки экономности)
• такие мелочи, как макетная плата и предохранители, обычно есть в арсенале любого радиолюбителя

Чтобы не изобретать корпус с патроном Е27, используем сгоревшие (еще один повод от них отказаться) экономки.

После аккуратного (на улице!) извлечения колбы со ртутными парами, остается прекрасная заготовка для творчества.

Основа основ – расчет и принцип работы токового драйвера с гасящим конденсатором

Типовая схема изображена на иллюстрации:

Как работает схема:

Резистор R1 ограничивает скачок тока при подаче питания, пока схема не стабилизируется (около 1 секунды). Значение от 50 до 150 Ом. Мощность 2 Вт.

Резистор R2 обеспечивает работу балластного конденсатора. Во-первых, он его разряжает при отключении питания. Как минимум для того, чтобы вас не тряхнуло током при выкручивании лампочки. Вторая задача – не допустить токового броска в случае, когда полярность заряженного конденсатора и первой полуволны 220 вольт не совпадают.

Собственно, гасящий конденсатор С1 – основа схемы. Он является своеобразным фильтром тока. Подбирая емкость, можно установить любой ток в цепи. Для наших диодов он не должен превышать 20 мА в пиковых значениях напряжения сети.

Далее работает диодный мост (все-таки светодиоды – это элементы с полярностью).

Электролитический конденсатор C2 нужен для предотвращения мерцания лампы. Светодиоды не имеют инертности при включении-выключении. Поэтому глаз будет видеть мерцание с частотой 50 Гц. Кстати, этим грешат дешевые китайские лампы. Проверяется качество конденсатора с помощью любого цифрового фотоаппарата, хоть смартфона. Посмотрев на горящие диоды через цифровую матрицу, можно увидеть моргание, неразличимое для человеческого глаза.

Кроме того, этот электролит дает неожиданный бонус: светильники выключаются не сразу, а с благородным медленным затуханием, пока емкость не разрядится.

200 – это константа (частота сети 50Гц * 4)

1,41 – константа

С – емкость конденсатора С1 (гасящего) в фарадах

Подбирая количество светодиодов (с известным падением напряжения) и емкость гасящего конденсатора, надо добиться требуемого тока. Он должен быть не выше указанного в характеристиках светодиодов. Именно силой тока вы регулируете яркость свечения, и обратно пропорционально – срок жизни светодиодов.

Для удобства можно создать формулу в Exel.

Схема проверена неоднократно, первый экземпляр собран почти 3 года назад, трудится в светильнике на кухне, сбоев в работе не было.

Переходим к практической реализации проектов. Количество LED элементов и емкость конденсатора в отдельных схемах обсуждать нет смысла: проекты индивидуальные для каждого светильника. Рассчитывались строго по формуле. Приведенная выше схема на 60 светодиодов с конденсатором на 68 микрофарад – не просто пример, а реальный расчет для тока в цепи 15 мА (для продления жизни светикам).

LED лампа в рожковую люстру

Выпотрошенный патрон от экономки используем в качестве корпуса для схемы и несущей конструкции. В этом проекте я не использовал макетную плату, собрал драйвер на кругляше из ПВХ толщиной 1 мм. Получилось как раз в размер. Два конденсатора – по причине подбора емкости: не нашлось нужного количества микрофарад в одном элементе.

В качестве корпуса для размещения LED элементов использована баночка от йогурта. В конструкции также использовал обрезки листов вспененного ПВХ 3 мм.

После сборки получилось аккуратно и даже красиво. Такое расположение патрона связано с формой люстры: рожки направлены вверх, на потолок.

Далее размещаем светодиоды: по схеме 150 шт. Протыкаем пластик шилом, трудозатраты: один полноценный вечер.

Забегая вперед, скажу: материал корпуса себя не оправдал, слишком тонкий. Следующий светильник был изготовлен из листового ПВХ 1 мм. Для придания формы рассчитал развертку конуса на те же 150 диодов.

Получилось не так изящно, но надежно, и отлично держит форму. Лампа полностью скрыта в рожке люстры, поэтому внешность не столь важна.

Собственно, установка.

Светит равномерно, в глаза не бьёт.

Люмены не мерял, по ощущениям – ярче, чем лампа накаливания 40 Вт, немного слабее 60 Вт.

LED лампа в плоский потолочный светильник на кухню

Идеальный донор для подобного проекта. Все светодиоды буду расположены в одной плоскости.

Рисуем шаблон, вырезаем матрицу для размещения LED элементов. При таком диаметре плоский лист ПВХ будет деформироваться. Поэтому я использовал донышко от пластикового ведра из-под строительных смесей. По внешнему контуру есть ребро жесткости.

Диоды устанавливаются с помощью привычного шила: 2 дырки по разметке.

Светильник рассчитан на 120 LED элементов, разбитых на 2 группы по 60 шт., для надежности схемы. Изготавливаем 2 одинаковых драйвера.

Монтируем их на диэлектрических проставках с обратной стороны.

Для крепления диска, в центре устанавливаем подиум из ПВХ.

Вешаем светильник на потолок, включаем – все работает.

Для оценки яркости: по углам расположены 4 фирменных LED лампы от IKEA, со светоотдачей по 400 Lm.

LED светильник для санузла

Тоже легко реализуемый проект. Извлекаем содержимое светильника, устанавливаем матрицу на 30 светодиодов, и соответствующий драйвер.

Свет мягкий, равномерный, для данной «комнаты» более чем достаточно.

Настольная лампа

В качестве корпуса использован колпачок от дезодоранта.

Патрон Е27 традиционно от сгоревшей экономки.

В корпус вместилось 55 светодиодов.

Получилось компактно и аккуратно.

В настольной лампе «инсталляция» смотрится, как родная.

И светит вполне уверенно.

Ребенок, вдохновленный успехами папы, попросил подсветку для компьютерного стола. Была найдена какая-то изящная коробочка, в которую поместился драйвер.

В качестве корпуса я применил короб для прокладки кабеля. Размер профиля: 10*10 мм.

Чтобы свет не бил в глаза, а был направлен сверху вниз, конструкция разместилась на уголке со стороной 25 мм, из белого ПВХ.

Итог:

Все работы выполнены из компонентов, которые практически ничего не стоят. Кроме того, это прекрасный повод попрактиковаться в радиоделе.

Как правильно и безопасно подключить светодиодные светильники

Специалисты компании «Ледрус» ежедневно отвечают на десятки вопросов покупателей по особенностям подключения светодиодных светильников. Людей волнует задача правильного подсоединения осветительных приборов на светодиодах к электросети своими руками. У нас покупают светодиодные светильники различного типа для дома и офиса: встраиваемые, накладные, потолочные, офисные «Армстронг» и многие другие. Правила и способы подключения светильников абсолютно одинаковы и не зависят от варианта конструктивного исполнения.

В этой статье мы ответим на наиболее частые вопросы, задаваемые покупателями, не имеющими широких познаний в электротехнике. Надеемся, что наши рекомендации помогут домашним мастерам качественно и безопасно подключать любое количество светодиодных светильников.

Подключение светодиодного светильника к сети 220В

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.

Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.

Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.

Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.

Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

1. Последовательная. Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

2. Параллельная. Более практичное решение, при котором к каждому светильнику прокладывается отдельный кабель. Больший расход кабельной продукции компенсируется значительными преимуществами. Яркость источников света соответствует заводским параметрам. Неисправность прибора освещения не влияет на нормальную работу остальных.

3. Лучевая. Этот вариант является разновидностью параллельной схемы, позволяющей сэкономить электрический кабель. Вначале монтируют электрокабель до точки на потолке, равноудаленной от установленных LED-светильников, и устанавливают распределительную коробку. Затем от коробки прокладывают короткие кабельные линии к осветительным приборам.

Одноклавишные и двухклавишные выключатели

При монтаже осветительной проводки применяются как одноклавишные, так и двухклавишные выключатели. Рассмотрим их особенности:

• одноклавишные – предназначены для управления одним или целой группой светодиодных светильников. Одна пара контактов;

• двухклавишные – позволяют включать/выключать два отдельных LED-устройства освещения либо две группы, например, в разных зонах гостиной или холла. Две пары контактов.

Важно понимать, что на контакты выключателя требуется подводить фазный проводник, который коммутируется ими в зависимости от положения нажимной клавиши. Нулевой провод подключается к светильнику непосредственно из распределительной коробки, не подвергаясь коммутации.

Инструменты для монтажа

В процессе монтажных работ понадобятся качественные инструменты и материалы. Необходимо приготовить плоскогубцы, кусачки (бокорезы), отвертку обычную и индикаторную с хорошо изолированными рукоятками.

Для межпроводных соединений оптимально подходят клеммные разъемы Wago зажимного типа. Немного дешевле обойдутся стандартные пластиковые клеммники под винт.

Наверняка пригодится рулон изоляционной ленты. Для зачистки жил от изоляции лучше приобрести специализированное приспособление – стриппер.

Меры предосторожности

При самостоятельном подключении светодиодных светильников следует соблюдать элементарные меры предосторожности. Основным правилом безопасности является производство работ только после отключения подачи электроэнергии в помещение. Для этого нужно отключить соответствующий «автомат» в электрощитке.

Перед началом монтажа обязательно убедитесь в отсутствии напряжения 220В на проводах при помощи специального индикатора. Для большей безопасности воспользуйтесь диэлектрическими резиновыми перчатками. Если при внешнем осмотре обнаружился механический дефект осветительного прибора, то не стоит использовать его из-за возможного нарушения электроизоляции.

Работы на высоте лучше проводить при помощи прочной стремянки, а не сомнительного стула/табурета с шатающимися ножками.

После завершения монтажных операций рекомендуем проверить правильность выполнения реализованной схемы и надежность всех соединений. Неверные коммутации приводят к короткому замыканию в электросети. Поэтому внимание и еще раз внимание!

Воспользуйтесь консультацией специалиста

Свяжитесь с менеджером «Ледрус», чтобы проконсультироваться по любым вопросам, касающимся нашей продукции. Сотрудник интернет-магазина поможет Вам выбрать оборудование, а также рассчитать его количество под индивидуальный проект. Вы узнаете критерии выбора светодиодных светильников для помещений различного назначения, например для ванной, с особыми требованиями к уровню защиты от повышенной влажности.

Как сделать простую схему светодиодного фонаря на 12 В

В этом посте мы попытаемся создать простую схему светодиодного фонаря на 12 В, которую можно использовать ночью во время путешествий и прогулок, таких как пикники, походы, кемпинг и т. Д.

Введение

До сих пор мы подробно обсуждали белые светодиоды во многих моих предыдущих статьях и узнали, насколько эти лампы эффективны с точки зрения энергопотребления.

В этой статье мы рассмотрим очень простую конфигурацию изготовления светодиодной лампы или светодиодного фонаря.

Новых энтузиастов электроники часто путают сложности подключения при настройке множества светодиодов в группы.

Здесь мы увидим, как можно подключить до 64 светодиодов для изготовления предлагаемого блока.

Как это работает

Детали принципиальной схемы можно понять из следующих пунктов:

Белые светодиоды обычно имеют прямое падение напряжения около 3 вольт.

При работе с указанным выше уровнем напряжения устройство способно производить свет на оптимальном уровне, а спецификации также обеспечивают более длительный срок службы.

Минимальный ток, необходимый для указанного выше уровня напряжения, составляет около 20 мА, что опять же является оптимальной величиной и идеально подходит для белого светодиода.

Это означает, что для управления одним белым светодиодом наиболее простым способом нам потребуется 3 * 0,02 = 0,06 Вт, что довольно незначительно по сравнению с относительной освещенностью, получаемой от него.

Лучше всего то, что пока соблюдаются указанные выше характеристики напряжения и тока, устройство продолжает потреблять 0,06 Вт независимо от количества подключенных светодиодов.

В данной схеме максимальное доступное напряжение равно 12, разделив 12 на 3 = 4, что означает, что при этом напряжении можно разместить 4 количества светодиодов, и тем не менее мы можем ограничить мощность до 0,06 Вт.

Однако приведенный выше расчет сделает схему весьма уязвимой для падений напряжения, и если падение напряжения даже на один вольт сделает светодиод слишком тусклым или может просто выключить их, мы не хотим, чтобы это произошло.

Поэтому, хотя эффективность может немного снизиться, мы выбрали конфигурацию, которая позволила бы схеме работать даже при более низких напряжениях. Мы включаем только два светодиода в серию мощностью 0,06 Вт.

Теперь нужно соединить желаемое количество цепочек по два светодиода в параллель, пока все 64 лампочки не будут включены в цепь.

Однако параллельное соединение означало бы умножение тока. Поскольку у нас 32 параллельных соединения, это означает, что общее потребление теперь станет 32 * 0,06 = 1,92 Вт, что все еще довольно разумно.

Принципиальная схема светодиодного фонаря

Детали подключения можно легко проследить по данной схеме.

Ваш простой светодиодный фонарь готов, и его можно брать с собой куда угодно на улицу, возможно, во время ночных прогулок.

Pats List

Все резисторы = 470 Ом, 1,4 Вт,

Все светодиоды = белые, 5 мм, с высоким КПД

Диод = 1N4007

Как использовать схему светодиодов в основном

Мой сын очень заинтересован в светодиодах. Он хочет создать простую схему светодиодного мигалки. Но мы должны изучить принципы работы светодиода раньше.В электронных схемах используется множество светодиодов.

Что такое светодиод?

Светодиод представляет собой светоизлучающий диод. Это более сложный электронный компонент, чем лампа или лампа накаливания. Светодиоды имеют много цветов для использования. Что важно, они используют очень небольшой ток, 10 мА.

В обычных магазинах электроники есть много типов светодиодов. Но теперь мне нравится использовать в своих проектах электронных схем стандартные светодиоды диаметром 3 мм и 5 мм. Потому что они такие дешевые.

Распиновка светодиода

Это изображение крупным планом 3 мм светодиода и его распиновка. Имеет полярность как диод. Значит, мы должны подключать это правильно или предвзято. Он не загорится при неправильном подключении или обратном смещении.

Когда мы нашли крупный план светодиода. Во-первых, более длинный вывод — положительный (+) или анодный (A). Другой вывод короче, отрицательный (-) или катодный (K).

Но иногда это один и тот же свинец. Нам нужно смотреть на плоскую сторону светодиода.Всегда указывает катод (К) или минус (-). Значит, другой положительный (+) или анодный (A).

Затем посмотрите на символ светодиода по сравнению с обычным диодом.

Зачем нужны символы? Если вы рисуете схему, если на это уходит много времени, следует использовать символы.

Похоже на диод. Большая треугольная стрелка указывает направление протекающего тока. Маленькие стрелки на схеме указывают излучаемый свет.

В целом, на диаграмме не отображаются знаки «+» или «-».На нем отображается только буква «К», обозначающая катод, и буква «А», обозначающая анод.

А, мы часто используем светодиод с ограничивающим резистором.

Примечание: Я думаю, нам не нужно разбираться в устройстве светодиода. На нашем уровне достаточно просто использовать.

Как проверить светодиод

Для начала, какое напряжение использует светодиод?

Детали, которые вам понадобятся

• Красный светодиод 3 мм
• Блок питания
• Вольтметр в мультиметре

У моего сына на макетной плате красный светодиод 3 мм. Потому что для этого не нужен электрический паяльник. Идеально для него.

Затем он пытается использовать регулируемый источник питания постоянного тока от 1,25 В до 25 В 1 А. Для питания светодиода. Осторожность! Для начала только с 1,25 В.

• Теперь светодиод гаснет.
• Затем отрегулируйте напряжение до 1,5 В. Но светодиод все равно гаснет (не горит).
• Светодиод загорается при напряжении 1,7 В.
• Когда он прибавляет напряжение до 2,2 В, он сильно нагревается.
• При 1,8 В светодиоды обеспечивают наилучшее освещение и нормальную температуру

Изучение: взаимосвязь между током и напряжением

Напряжение светодиода

Обычно для всех светодиодов требуется ток через резистор около 10 мА для небольших размеров ( 3 мм) и 20 мА для 5 мм.Но для каждого цвета требуется разное напряжение.

• Красный светодиод: 1,7 В
• Зеленый светодиод: 2,3 В
• Желтый светодиод: 2,3 В
• Оранжевый светодиод: 2,1 В
• Синий светодиод: 3,3 В
• Белый светодиод: 3,6 В

Это хорошо падение напряжения символа. Потому что это постоянное напряжение.

На блок-схеме ниже. Я покажу вам, как использовать светодиод с батареей 3 В через ограничительный резистор четырех цветов: красный, зеленый, желтый и оранжевый.Они используют разное сопротивление.

Примечание: Вот как найти резистор ограничения тока .

Почему светодиод не светится?

Если подключить светодиод в цепь. Но это не работает. Почему не светится?
Например, две схемы ниже.

• Сначала красный светодиод подключен с обратным смещением или неправильным образом.
• Во-вторых, для белого светодиода требуется питание 3,6 В. Но теперь у него всего 3 батареи.

Как использовать белый светодиод

Добавляем еще один 1.Аккумулятор 5В на цепь. Теперь у нас есть аккумулятор на 4,5 В. Таким образом, мы можем использовать их для белых и синих светодиодов.

Как использовать сине-белый светодиод с батареей 4,5 В или 5 В.

Это просто основные принципы использования светодиода. Когда ты делаешь реальные проекты. Это могут быть хорошие идеи для вас.

Пример реального использования LED

В процессе работы мы, вероятно, разбираемся в электронике больше.

DIY простой светодиодный светильник 12В

Светодиодная лампа пользуется большей популярностью, чем обычная лампочка.Потому что он имеет высокий КПД, низкое энергопотребление и, следовательно, термостойкость.

Я покупаю светодиодную лампу 12 В Для использования в автомобилях И для общего использования
Затем я попытался измерить ток, протекающий через нее, всего около 20 мА.

Но иногда нам нужно что-то доработать поблизости. Чтобы использовать возобновляемые, экономичные, не нужно покупать дополнительные, лучше удалить использованные старые.

Я пытаюсь использовать другую сверхяркую светодиодную схему.

Как обычно, потребуется напряжение около 1.8V-4V и ток около 10mA. Когда мы хотим сохранить низкое энергопотребление. Так же использовали серию или приводим 3 светодиода последовательно. Если напряжение на каждом из них составляет примерно 3 В, через него протекает ток примерно 10 мА.

Диод используется для защиты обратного напряжения светодиодов, но он снижает напряжение с 12 В до 11,3 В. По принципу этого.

И используйте резистор R, ограничивающий ток до 3 светодиодов. Вы можете использовать формулу ниже.
R = (11,3 В — Вольт светодиода) / токи светодиода
— Напряжение светодиода = 3 В x 3 = 9 В
— Ток светодиода = 10 мА
= (11.3 В — 9 В) / 10 мА = 300 Ом
Но я использую 330 Ом 0,25 Вт

Тогда измерьте ток только 9 мА. Если мы используем аккумулятор на 12 В, 500 мАч, мы будем использовать их в течение 50 часов. Это хорошо для экономии.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Электромонтаж низковольтных ландшафтных трансформаторов и светодиодных систем освещения

Существует много вопросов, касающихся технической стороны того, как работает система низковольтного освещения. Недавно один клиент задал мне конкретный вопрос о технической стороне его системы. Он хотел знать, почему его трансформатор был подключен к клемме 12 В вместо 14 В. Если кажется, что мы уже прыгнули с 0-60, не волнуйтесь! В конце нет викторины.

Этот вопрос заставил меня понять, что мы еще не затронули эту тему, но действительно должны!

Хорошо спроектированная система освещения низкого напряжения должна иметь сбалансированные участки проводов, которые подключены к соответствующей нагрузке напряжения.

Что именно это означает? Это означает, что провода необходимо проложить таким образом, чтобы они распределяли мощность как можно более равномерно между каждым прибором. Кроме того, линии должны быть подключены к трансформатору таким образом, чтобы передавать нужное количество энергии по линии на каждый прибор.

Давайте посмотрим, что все это значит и как все это работает.

Провода и трансформаторы

Для простоты давайте разделим это на две части: провода и нагрузки трансформатора.

Способ прокладки линий имеет большое влияние на производительность системы и влияет на распределение мощности.

Низковольтную систему освещения можно сравнить с спринклерной системой. В спринклерной системе давление воды снижается каждый раз, когда вы добавляете спринклерную головку в линию подачи воды. Если вы добавите слишком много спринклерных головок, давление воды снизится и значительно снизит производительность оросительной системы.

Низковольтные фонари работают так же, как и спринклеры, чем больше приспособлений вы добавляете к проводке, тем больше уменьшается напряжение (опять же, подумайте о давлении воды).Падения напряжения — это плохо, но и слишком высокое напряжение (мы вернемся к этому чуть позже). Если вы разместите слишком много светильников на одном участке проводов, напряжение будет плохо распределяться, что затруднит подачу достаточного количества энергии на каждый светильник. Также важно отметить, что напряжение также уменьшается с расстоянием. Чем дольше проложен провод, тем больше напряжения будет потеряно при переходе от одного конца к другому.

Также важно отметить, что гирляндное соединение осветительных приборов даст плохие результаты.Нет, мы не говорим об их украшении цветами. Когда выполнено шлейфовое соединение, первое приспособление в проводе получит большую мощность. Но эта мощность уменьшается с каждым прибором, добавленным к пробегу, пока последний прибор не станет заметно слабее.

Вот почему так важно равномерное распределение мощности. Провода должны быть разделены посередине и подавать по центру, чтобы помочь равномерно распределить мощность и уменьшить падение напряжения.

Возьмем, к примеру, трансформатор на 300 Вт.В трансформаторе такого размера вы, вероятно, увидите клеммы с разным напряжением: 12 В, 13 В, 14 В, 15 В или даже выше. Скорее всего, вы также увидите два комм. в таком размере трансформатора. Причина, по которой у более крупного трансформатора будет больше клемм и коммуникаций. потому что он предназначен для питания более крупной системы. В больших / длинных световых пучках напряжение можно повысить, переместив провод к клемме с более высоким напряжением, чтобы компенсировать падения напряжения, вызванные более длинными расстояниями и более высокими счетчиками. Вот почему существуют разные клеммные колодки для распределения разных уровней напряжения в системе.

Самое замечательное в возможности увеличения мощности состоит в том, что если у последней лампы в пробеге недостаточно мощности, мы можем просто усилить линию до тех пор, пока она не станет достаточной.

Но как мы узнаем, достаточно ли мощности? Вопреки распространенному мнению, мы не обнаруживаем напряжение, которое получает прибор, читая тени или слушая сверчков. Узнаем напряжение при помощи вольтметра. Проверяя напряжение каждой лампочки в проводе, мы можем установить напряжение так, чтобы оно было именно там, где оно нам нужно.

Просто и понятно: если человек, устанавливающий / работающий с вашей системой освещения, не знает, как пользоваться вольтметром, вам следует быть осторожными. По нашему опыту, они даже не носят в ящике с инструментами измеритель напряжения. Всегда полезно обратиться к профессионалу.

В последние годы светодиодные лампы стали стандартом в осветительной отрасли: они и должны быть такими.Они невероятно энергоэффективны и имеют потрясающий срок службы до 50 000 часов (это примерно 15-20 лет срока службы лампы). Хотя светодиоды дороже, они того стоят.

В мире низковольтного ландшафтного освещения широко используются светодиодные лампы. Фактически, они позволили нам создать более крупные системы освещения, часто без необходимости в более крупных трансформаторах. Кроме того, светодиодные лампы будут включаться как при более высоком, так и при более низком напряжении, не влияя на их яркость, как это сделали бы галогенные лампы старой школы.

также позволяют дизайнерам по свету лучше контролировать эффекты, которые они хотят создать. Без необходимости в более крупных трансформаторах, требующих более сложного планирования и проектирования, светодиодные лампы также принесли странный миф в ландшафтное освещение: ландшафтное освещение — это просто и легко сделать.

Миф

Этот миф далеко от истины. Многие системы освещения строятся с игнорированием звука и устоявшейся инженерной практики.Все, чему научились во времена галогенов, все еще необходимо применять сегодня. То, что здесь есть светодиоды, не означает, что следует пренебречь или забыть проверенные временем практики.

Требования к напряжению для системы могут быть повсюду. На собственном опыте мы убедились, что это не подходит для светодиодных ламп, если они не рассчитаны как можно ближе к 12 В или 11,5 В. Внутри светодиодной лампы находится драйвер, который, в зависимости от конкретной лампы и производителя, заставляет все светодиоды работать и функционировать в широком диапазоне нагрузок с различным напряжением.

Но это не означает, что система должна работать с максимальной производительностью просто потому, что это возможно. Запуск системы освещения на самом высоком напряжении — это то, что обычно происходит, когда системе требуется послать достаточно энергии на последний прибор в длительном цикле гирляндных светодиодных ламп.

По нашему опыту, светодиодные лампы, которые имеют слишком большую или слишком низкую мощность, как правило, имеют сокращенный срок службы. По цене светодиодных ламп, разве вы не хотели бы получить от них полный срок службы? Внутренние части, которые заставляют светодиоды работать, вынуждены работать усерднее, когда на них подается больше или меньше энергии, чем 12 В.

Но светодиодные лампы по-прежнему будут работать при первом подключении системы и, вероятно, продолжат работу. Но когда система не установлена ​​и не настроена должным образом, она не прослужит долго. Если бы нагрузки по напряжению не были выполнены должным образом, кто знает, какие другие аспекты системы можно было бы пропустить или пропустить для сокращения.

Правильная разводка проводов трансформатора и ходового центра к светильникам с правильным напряжением — одна из самых упускаемых из виду частей при создании низковольтных систем ландшафтного освещения сегодня.Важно, чтобы система ландшафтного освещения была хорошо спроектирована, чтобы обеспечить долговечность и постоянное удовольствие домовладельцев.

Позвоните нам

Чтобы узнать больше о том, как нижнее и верхнее освещение могут работать вместе, чтобы украсить ваш ландшафт, позвоните нам по телефону (801) 440-7647, чтобы назначить бесплатную консультацию, или просто заполните нашу контактную форму!

Расположенный в Мидвейле, компания Landscape Lighting Pro of Utah обслуживает клиентов во всех жилых районах штата Юта, включая Солт-Лейк-Сити, Парк-Сити, Дрейпер и Холладей.Наше портфолио наружного освещения включает проекты от округа Солт-Лейк и округа Юта до округа Дэвис и округа Саммит — и за их пределами.

Выбор провода для светодиодной лампы DIY

Из-за того, что большинство систем светодиодного освещения слаботочны, большая часть проводов, которые вы обнаружите, должны справиться со своей задачей. Однако есть несколько соображений, которые вы должны принять во внимание, чтобы убедиться, что то, что у вас есть, будет соответствовать всем требованиям.

Твердый сердечник и многожильный провод

Провод бывает двух видов: одножильный и многопроволочный. Проволока с одножильным сердечником состоит из одного сплошного проводника (обычно медного), обернутого пластиковой изоляционной оболочкой. Многожильный провод состоит из нескольких отдельных проводников в пучке, который затем оборачивается изолирующей оболочкой.

Раньше я рекомендовал для этого применения многожильный кабель, но за последние несколько месяцев передумал. Хотя многожильный кабель намного более гибкий, с ним также труднее работать, и иногда требуется немного припоя, чтобы сделать его достаточно жестким, чтобы он застрял в разъеме.По этой причине с тех пор я изменил свою рекомендацию на провод с твердым сердечником для светодиодных приложений. Он определенно достаточно гибкий, чтобы выполнять свою работу, и с ним намного проще устанавливать связи.

Выбор подходящего калибра

Важно выбрать правильный калибр провода для вашей системы. Более крупный провод почти всегда лучше (основная проблема с большим проводом — его гибкость и сложность подключения), но большинство светодиодных светильников для выращивания растений не потребляют много тока и не требуют больших проводов. Когда дело доходит до выбора провода, вы увидите, что он имеет обозначение AWG (American Wire Gauge). Рейтинги AWG для проводов работают забавно — чем больше число, тем меньше размер провода. Например, диаметр проволоки 16-го калибра физически больше, чем у проволоки 18-го калибра.

При выборе сечения провода для вашей системы необходимо учитывать две вещи: падение напряжения и допустимую нагрузку на провод.

Падение напряжения

Несмотря на то, что это отличный проводник, медь обладает внутренним сопротивлением.Чем длиннее ваш кабель, тем большее сопротивление (измеряемое в Ом) вы увидите в своей цепи — просто из-за самого кабеля. Кроме того, по мере того, как ваш провод становится меньше, сопротивление увеличивается, так как электроны могут проходить через меньшую площадь. Так почему это важно? Что ж, по закону Ома по мере увеличения сопротивления напряжение будет уменьшаться. Если ваш провод слишком мал, а его длина слишком велика, вы можете обнаружить, что 36 В, выдаваемые вашим драйвером, на самом деле составляют всего 35 В. к тому времени, когда он пройдет длину провода.Это падение напряжения может вызвать проблемы в системе постоянного напряжения, где небольшие изменения напряжения могут вызвать большие изменения тока.

Попробуйте ввести несколько цифр в онлайн-калькуляторе падения напряжения, чтобы увидеть, какой тип падения напряжения вы можете ожидать при различных токах, размерах проводов и длинах участков.

Максимальный ток провода

Самое главное, вам нужно убедиться, что выбранный вами провод достаточно большой, чтобы выдержать ток, который вы отправляете через него. Если ваш провод слишком маленький, он может нагреться из-за сопротивления, а это может быть опасно.Если провод сильно нагреется, можно расплавить оболочку на проводе и, в худшем случае, вызвать пожар. Еще одна характеристика, которую следует учитывать, — это номинальное напряжение вашего провода. Часто меньший провод рассчитан на 300 В, поэтому не превышайте это значение в своей цепи. Обычно разъемы в цепи рассчитаны на меньшее напряжение, большинство из них на 250 В, поэтому в любом случае рекомендуется поддерживать низкое напряжение.

На самом деле, поскольку большинство светодиодных установок DIY имеют относительно короткие участки проводов и соединены последовательно с небольшим током, протекающим через каждую микросхему или плату (часто от 700 мА до 3 А максимум), вы можете обойтись очень маленьким проводом. .Однако, если вам посчастливилось включить большое количество огней параллельно, у вас может быть достаточно тока, чтобы вы дважды подумали о проводе, который вы используете. Взгляните на приведенную ниже таблицу, чтобы узнать о возможностях обращения с проводами разного калибра (цифры взяты из статьи в Википедии на American Wire Gauge).

Размер	Максимальный ток (A)
12 калибр	30
калибр 14	25
калибр 16	18
18 калибр	16
калибр 20	11
22 калибр	7
24 калибр	3. 5
Калибр 26	2,2

Сводка

Я лично использую твердый сердечник 18 калибра для всех своих фонарей и рекомендую вам сделать то же самое. Разница в стоимости между этим и меньшим кабелем по существу незначительна, а калибр 18 — это настолько большой размер, на который вы можете пойти, если вы все еще хотите, чтобы его можно было вставить в большинство держателей или клемм COB. Кабель большего размера, подобный этому, снижает падение напряжения, и вам не нужно слишком беспокоиться о его перегрузке (если только вы не потребляете безумное количество энергии на одном кабеле), поскольку он способен обрабатывать гораздо больше, чем средняя система COB. с использованием.

— Проблемы с проводкой

DO

МОЖНО использовать многожильный провод

Многожильный провод обеспечивает более плотный контакт, что снижает падение напряжения и потери мощности. Плохое соединение может лишить систему значительной части производимой энергии. Многожильный провод будет сжиматься и расплющиваться, что увеличивает площадь контакта. Это снижает падение напряжения и сводит к минимуму нагрев в месте подключения.

НЕОБХОДИМО использовать чистые прямые выводы

Наличие чистых и прямых проводов важно для любой установки светодиодов. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы они оставались вместе и были уверены, что вы получаете достаточный контакт на ваших соединениях.

DO Термоусадочный или используйте соединители

При соединении двух проводов вместе всегда лучше использовать подходящие разъемы для проводов или спаять провод вместе и применить термоусадку для защиты.Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы ваши соединители были сделаны для того провода, который вы используете, и надежно закреплены.

НЕОБХОДИМО использовать разветвители проводов

Распространенная ошибка, которую делают люди при подключении светодиодных осветительных приборов, — это упростить установку, вставляя 10 проводов в гайку для проводов или соединитель типа «феникс». Вместо этого лучше использовать несколько разветвителей проводов, клеммные колодки или спаять провода вместе, чтобы разделить провода, а не пытаться перегрузить соединитель, что может стать серьезной опасностью возгорания.

DO Использовать параллельные соединения

При установке больших светодиодных установок или установок с большим количеством проводов, идущих в разные места, необходимо подключить ваши светильники параллельно к контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном подключении, как о том, что ваши светодиодные фонари работают независимо от источника питания, или проложите домашний провод к источнику питания и вставьте его в разные места подключения. Проверьте мультиметром на падение напряжения.

НЕ

НЕ ИСПОЛЬЗУЙТЕ сплошной провод

При использовании одножильного провода в системе низкого напряжения вы в лучшем случае заметите, что у вас будут три небольшие контактные площадки между сплошным проводом и соединением устройства при использовании типичной винтовой клеммы. Это также относится к блокам распределения питания или проволочным гайкам, у которых есть только две контактные площадки, которые могут вызвать нагревание.

Не портите провода

Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете столкнуться с множеством проблем с проводкой.Во-первых, вы заметите падение напряжения, если только несколько пар многожильного провода входят в электрический контакт, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

НЕ оставляйте сращивания неизолированных проводов

При подключении вашего проекта светодиодного освещения очень важно не оставлять оголенными сращивания проводов. Оставление оголенных стыков проводов подвергает вашу установку опасности короткого замыкания и потенциальной опасности возгорания.Всегда используйте подходящие соединители для проводов и никогда не оставляйте оголенные стыки проводов.

НЕ ПЕРЕГРУЖАЙТЕ соединители проводов

Перегрузка разъемов проводов — наиболее частая ошибка при установке светодиодной осветительной продукции. Когда в разъеме, предназначенном для одного провода, слишком много проводов, это может вызвать серьезные проблемы с пожароопасностью, если произойдет короткое замыкание или на проводах начнется дуга. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

Для тех, кто впервые установил светодиодные светильники, последовательные соединения кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения от следующего в серии. Таким образом, чем дольше вы включаете свои светодиодные фонари последовательно, тем больше будет падение напряжения и тем меньше будет ваше освещение. Если вы устанавливаете фонари на высоте более 20 футов или в нескольких местах, всегда используйте параллельные соединения.

Сделай сам, двенадцать вольт принесенный свет — Аппаратное обеспечение

ИНДИКАТОР УРОВНЯ БАТАРЕИ 12 В [DIY]

Привет, друг В этом видео мы увидим, как сделать 12 В ИНДИКАТОР УРОВНЯ БАТАРЕИ.
=
# 1. Простой индикатор уровня заряда батареи.
1.Резистор1К (5 шт).
2. светодиод (5 шт.).
№2. Индикатор уровня заряда батареи 12 В с использованием стабилитронов.
1. Стабилитроны.
8,2 В, 9 В, 10 В, 11 В, 12 В.
2. Резисторы.
R1470 Ом, R2390 Ом, R3 330 Ом, R4220 Ом, R547 Ом..
3.LED — (5 шт.).
.
[Все резисторы — 1/4 Вт ,. Стабилитроны
, используемые в видео:
1N4738A, 1N4739A, 1N4740A, 1N4741A, 1N4742A].
№3. Индикатор уровня заряда батареи 12 В с использованием микросхемы LM3914 ..
.
1. Микросхема LM3914.
2. Резисторы
56к, 18к, 4,7к.
3. Переменный резистор (предустановка, подстроечный резистор).
10к.
4. Светодиод (10 шт).
5. Маленький переключатель (двухпозиционного).
.
[Все резисторы — 1/4 Вт].
.
=
Принципиальная схема: https: //drive.google.com/file/d/1ENa3GqzNTSNzUfbTPJPyWr5CvZPtD1UO/view? Usp = sharing.
–
Принципиальная схема «ИНДИКАТОР УРОВНЯ БАТАРЕИ LM3914 С АВТОМАТИЧЕСКИМ ОТКЛЮЧЕНИЕМ».
https://drive.google.com/open?id=1KNvgFnIjsES9uyPch0WzowOxpLkU7rv5.
— =
Спасибо за просмотр ;.
Надеюсь, вам понравится это видео.
ПОДЕЛИТЬСЯ ПОДПИСАТЬСЯ И КОММЕНТАРИЙ ..
Хорошего дня ..
—

Видео взято с канала: SNNY Hack & Sci.

Сделайте 12-вольтный светодиодный светильник, новый потрясающий светодиодный светильник, сделанный своими руками

Видео взято с канала: ABTabi

Сделай сам: Учебное пособие, как сделать 12 В светодиодный светильник без резистора

Видео взято с канал: Kevin Estremo

Как сделать дома светодиодный светильник мощностью 20 Вт, 12 В

Видео взято с канала: ТЕХНОЛОГИЯ SADDAM

DIY 12 В светодиодный светильник АВТО ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ С ПОМОЩЬЮ LDR

Видео взято с канала: INDIAN JUGAAD HACKS

Superb DIY 12v LED Light Effect Circuit | Bike Flasher

Видео взято с канала: Tech Saw

Как сделать супер яркий светодиодный светильник 12В за 10 долларов !!

Видео взято с канала: DTroFishOn

Массовые светодиоды для самодельной лампочки. Монтажная плата светодиодной лампы DIY. Белые светодиоды требуют от 3,2 до 3,4 вольт каждый.Батарея вашего дома на колесах или автомобиля работает от 12 до 14 вольт. Обычно он работает от 12,5 до 13 вольт. В целях экономии мы не будем использовать регулятор напряжения или ограничитель тока для светодиодной лампы.

**** Обновлено 12.02.17. Я подключил мультиметр ко всей полосе огней, и получил показание 96 ампер. Это примерно половина заявленной потребляемой мощности в 25 Вт. Загрузка. 1–16 из более 8000 результатов по запросу «Светодиодные ленты 12 В» Модернизированные светодиодные ленты LEDMO, 2 рулона 32. 8 футов SMD5630 6000K Ленточный светильник 300 единиц 12 В светодиодные фонари Водонепроницаемый IP65 светодиодный тросовый светильник для рождественских огней DIY Home Decor Kitchen Bar Party Decorations. 4.1.

Светодиодная лента: 5 м, 12 в, светодиодная лента 5050 £ 12. Переключатель: 2-местный наружный переключатель 7 фунтов стерлингов. Блок предохранителей: 4-контактный автомобильный блок предохранителей 6 фунтов стерлингов. Вывод батареи: кольцевые клеммы, встроенный предохранитель и разъем «Андерсон» 5 фунтов стерлингов. Клеммная колодка: 4-х рядная клеммная колодка 5,50 фунтов стерлингов.

Панельные разъемы: стандартные разъемы MC4 £ 5,50. Крепление на панель: 4 пластиковых крепления £ 13.99. LEDSupply обслуживает потребности разработчиков, изучающих возможность использования UVC для стерилизации. Это не обычная светодиодная лента на 12 В. LEDSupply предлагает светодиоды с высоким CRI 5050, прочную ленту 3M и предлагает нестандартную длину, простые в использовании аксессуары, полезные руководства и расширенную поддержку продуктов.

Проектный центр DIY LED. Список деталей для проекта DIY: Освещение светодиодной лентой: https://amzn.to/2FgmLO5 Контроллер заряда солнечной батареи: https://amzn.to/2Fe1LYp Батарея 12 В, 7 А · ч: https://amzn.to/2JRxihq Монокристаллический 25 Вт .Плюсы: стабильная работа светодиода с любым источником питания, а стоимость светодиода составляет около 1 доллара, всего 4 простых элемента для подключения, эффективность которых может превышать 90% (при правильном выборе светодиода и источника питания), можно без проблем справиться с БОЛЬШОЙ мощностью, 20 А или более. низкое «падение» входное напряжение может быть всего на 0,6 вольт выше выходного напряжения.

Светодиод на 230 вольт показывает диапазон напряжений, но не для версии на 12 вольт, и мне интересно, не слишком ли высокое напряжение батареи в трейлере? Напряжение аккумулятора может подняться до 14.8 вольт с сценическим зарядным устройством, но в BS7671: 2008 указано максимальное напряжение 14 вольт A721.55.4.1. Добро пожаловать в видео на LED-supplies. com о том, как резать, подключать и включать светодиодные ленты. Посмотрите видео в разделе светодиодных лент на нашем сайте: http. AMBOTHER 8Pcs Комплекты светодиодных фонарей для мотоциклов, 12 В постоянного тока, водонепроницаемые, многоцветные, RGB, многоцветные, неоновые, атмосферные, с эффектом грунта, с пультом дистанционного управления и липкими зажимами.

Многоцветная музыка «сделай сам» под приборным освещением автомобиля с автомобильным зарядным устройством, 12 В постоянного тока. 4,5 из 5 звезд 5,449.$ 26,99 $ 26. 99.

Купон на 5% применяется при оформлении заказа Сэкономьте 5% с купоном. Получите это как. 1–16 из более 4000 результатов для «12 вольт фонарей для выращивания растений» Светодиодные лампы для выращивания растений AveyLum 5050 SMD Светодиодные полосы для выращивания растений Внутренняя лампа для выращивания 16,4 фута Водонепроницаемый гибкий мягкий тросовый светильник с адаптером 12 В для семян цветов для тепличной гидропоники (красный синий 4: 1) 3,7 из 5 звезд 130. $ 22.99 $ 22. 99. Приходите посмотреть, как мы разработали эти светодиодные фонари.

Проектирование светодиодных светильников «все в одном». После множества звонков и запросов здесь, в LEDSupply, я понял, что нам нужно больше светодиодных источников света, которые могли бы использовать постоянный вход 12-24 В постоянного тока и загораться.Гибкие светодиодные ленты отлично подходят для такого использования, но иногда подойдет более компактный, прямой и качественный свет.

Список сопутствующей литературы:

Мои светодиодные лампочки продолжают гореть?

Звонок!….Вот они снова! Ваши светодиодные лампы погасли, когда вы выполняли важную задачу?

Разве вы не меняли их совсем недавно!

Это может быть довольно неприятно. Я столкнулся с этой проблемой совсем недавно. Частая замена лампочек — тоже дорогое удовольствие!

Хотя вы можете не знать, что является причиной проблемы, есть несколько причин, по которым ваши светодиодные фонари продолжают перегорать раньше срока.

Наиболее частыми причинами перегорания светодиода являются высокое напряжение, плохие контакты, использование несовместимого переключателя яркости или утопленное освещение.Другие причины включают перегрев из-за неправильного использования светильников или просто плохую партию лампочек!

В этой статье я собираюсь помочь вам решить проблему, почему ваши светодиодные фонари продолжают гореть, путем решения некоторых проблем, которые вы легко можете исправить.

Что вызывает перегорание светодиодных ламп?

Кажется, что ваши лампочки горят ярче, чем должны?

Одна из наиболее частых причин — высокое напряжение. Если у вас есть большой ток, протекающий через вашу сеть, это может легко привести к перегоранию ваших лампочек.

специально разработаны для определенных напряжений, например, 12 или 24 вольт. Напряжение и электричество напрямую связаны.

Обычно количество электричества в вашем доме должно составлять 120 В при 60 Гц.

Вы также можете столкнуться с проблемой, если конкретная розетка подает слишком высокое напряжение для используемой лампы. Проверить розетки можно с помощью мультиметра.

Перед тем, как начать, выключите основное питание и отсоедините розетку от проводки.Не используйте оба щупа мультиметра в одной руке, чтобы вызвать короткое замыкание.

Установите мультиметр на опцию напряжения и вставьте короткий черный провод в разъем, помеченный «-» или «COM».

Вставьте красный провод в гнездо «+» или «OMEGA». Затем удалите красный и черный провода соответственно.

Подключите щупы к цепи, сначала черный, а второй — красный. Обратите внимание на измерение. Сначала удалите красный провод, а второй — черный провод.

Кроме того, вы можете нанять местного электрика, чтобы он приехал и посмотрел.

Используете ли вы светодиоды на диммерных переключателях? Вы также можете столкнуться с проблемами, если используете светодиодные лампы, несовместимые с диммерными переключателями.

Диммерные переключатели с минимальной мощностью 50 Вт в основном используются с лампами накаливания, поскольку они имеют гораздо более высокую мощность.

Поскольку светодиоды потребляют такую ​​низкую мощность, переключатель диммера сбивается с толку и думает, что лампа полностью выключена.

Если вам нужен эффект затемнения, вам нужно найти светодиодные фонари, совместимые с диммерами.

Вам нужно либо использовать светодиоды с регулируемой яркостью, либо заменить переключатели фазовых диммеров и установить диммеры, совместимые со светодиодами.

Или, возможно, ваши осветительные приборы несовместимы с вашими светодиодными лампами.

Как упоминалось ранее, перегрев может быть причиной того, что светодиоды продолжают перегорать. Светодиодные лампы имеют диоды, использующие слабый постоянный ток.

Однако некоторое количество энергии используется для преобразования переменного тока в постоянный, и при этом выделяется тепло.

Это тепло накапливается в крошечной шейке лампы над патроном, и для его рассеивания в светодиодных лампах есть радиаторы.

Лампа перегревается при значительном повышении температуры захваченного воздуха, что приводит к перегреву конденсаторов и электронных микросхем.

Таким образом, неэффективный радиатор может вызвать перегрев лампы.

Также отсутствие «ограничения тока» вызывает перегрев. Небольшое увеличение напряжения может вызвать сильное увеличение тока.

светодиода не могут ограничивать ток. Требуется резистор, ограничивающий ток.

Таким образом, чтобы предотвратить перегрев или покупку лампы, которая может перегреться, следуйте этим советам:

• Проверьте спецификации производителя светодиодной лампы.
• Избегайте использования светодиодных ламп в закрытых светильниках, кроме тех случаев, когда они рассчитаны на использование в одном светильнике.
• Убедитесь, что в непосредственной близости от лампы нет никаких предметов, препятствующих свету от лампы и непреднамеренно предотвращающих рассеивание тепла.
• Купите лампу у номинального производителя ламп, чтобы быть уверенным, что в лампе используются правильные компоненты.

Неправильное подключение также часто является причиной перегорания лампочки.

В ситуациях, когда ваши провода ослаблены, корродированы, изношены или когда лампа накручена слишком туго, цоколь может находиться под давлением.

Все это увеличивает вероятность быстрого перегорания лампочки.

Светодиодная лампа горит в одной розетке

Вы замечали, что установленная вами светодиодная лампочка постоянно перегорает в одной розетке!

Как я указывал ранее, светодиодная лампа продолжает гаснуть по нескольким причинам. Тем не менее, если вы недавно заменили лампочку, скорее всего, это связано с повреждением патрона.

Если вы заметили мерцание, прикрутите лампочку еще сильнее, чтобы убедиться, что она не болтается.

Предположим, вы слишком сильно прикрутили лампочки.

Это может привести к повреждению язычка патрона, расположенного в нижней части патрона и отвечающего за подачу питания к лампочке.

Чтобы исправить вкладку сокета, вот способ решить эту проблему. Всегда следите за тем, чтобы язычок был под углом вверх, чтобы основание лампы полностью прилегало к язычку патрона.

Вы можете использовать плоскогубцы или пинцет, чтобы немного согнуть язычок вверх, примерно под углом 20 градусов, и делайте это, конечно, только при выключенном питании!

Чтобы предотвратить загибание язычка патрона в будущем, я хотел бы дать вам отличный совет: закрутите лампочку еще на 1/8 оборота и затем включите выключатель.

В случае, если все вышеперечисленное не помогает, я рекомендую переключаться между брендами, чтобы найти правильную лампу, так как у некоторых ламп просто недостаточно припоя в основании лампы, чтобы лампочка могла соединиться с лепестком патрона.

Припой лампы и вывод в идеале должны быть одного размера, чтобы обеспечить хорошее соединение.

Почему новая светодиодная лампа сразу перегорает?

Если новая лампочка сразу перегорит, как узнать, неисправна ли лампочка или патрон?

Если язычок гнезда в порядке, проверьте, нет ли ржавых или изношенных контактных точек.Обычно ослабленные соединения, вызванные коррозией, либо в патроне, либо в соединениях проводов, могут быстро сжечь лампу и вызвать мерцание.

Я рекомендую не ремонтировать корродированную розетку, а вкладывать средства в новый компонент.

Коррозионная деталь в большинстве случаев не может быть отремонтирована должным образом, и та же проблема возникнет снова.

Предположим, вы испробовали все вышеперечисленное и чувствуете, что на самом деле проблема заключается в ослаблении проводных соединений. В таком случае можно проверить электропроводку светильников.Для этого вы можете выполнить следующие простые шаги:

• Выключить питание светильника
• Полностью снимите светильник с потолка или стены
• Визуально проверьте электрические соединения
• Отремонтируйте неправильную проводку и закрепите ослабленные провода
• Используйте вольтметр для определения проблемы
• Установите светильник на место и проверьте с другой лампой

Когда вы проверили розетки, электрические соединения и все остальное в вашем доме, это может быть просто неисправная светодиодная лампа. Не расстраивайтесь: есть способ сократить расходы и сэкономить время на поездках в строительный магазин. Читай дальше, чтобы узнать больше.

Можно ли оживить перегоревший светодиод?

Хорошая новость для всех энтузиастов DIY: да, мертвые светодиодные лампы можно оживить!

Если проблема заключается в светодиодной лампе, вы можете починить свою светодиодную лампу дома!

Сначала разберите светодиодную лампочку, снимите рассеиватель, а внутри вы найдете плату со светодиодами. С помощью мультиметра найдите неисправный светодиод.Отпаяйте контакты драйвера и замените светодиод.

В качестве альтернативы можно подключить контактные площадки вместо замены поврежденного светодиода. Если все диоды исправны, проверьте цоколь лампы на наличие драйвера лампы и проводов, а также разрывающих контактов.

С помощью мультиметра проверьте основные компоненты, замените неработающие конденсаторы, проверьте транзисторы и диоды на предмет нехватки и сравните номиналы резисторов.
