Как сделать регулируемую скорость работы дворников ВАЗ классика
Осень… И одновременно с этой “чудесной” порой года приходит проблема, над которой явно не заморачивались конструкторы и инженеры классических моделей автомобилей ВАЗ. Уже была рассмотрена “сезонная доработка”, которой рассматривался вопрос некоторого улучшения отопителя ВАЗ, и относилась эта статья именно к классическому семейству автомобилей ВАЗ.
Для семейства автомобилей ВАЗ доработка дворников тоже является довольно нужной задачей, а причин несколько:
Существенно позволяет повысить комфорт водителя. Повышает безопасность движения в дождливую погоду. Увеличивает время износа лобового стекла.
Немного добавили конкретики в преимущества доработки дворников.
ВНИМАНИЕ!!! Перед началом роботы, обязательно убедитесь, что на Вашем автомобиле стоит реле от ВАЗ 2107! С реле от ВАЗ 2101 – не работает!
Доработать реле стеклоочистителей
Следует начать с того, для чего это вообще нужно.
В сильный дождь, дворники ВАЗ 2101 – 2107 справляются на отлично, обеспечивая достаточно приличную скорость движения. Но, если дождь противно моросит, сотни тысяч водителей “классики” проклинают завод за то, что нельзя подобрать нужную частоту работы дворников.
В итоге, получается что стеклоочистители трутся по сухому стеклу довольно длительное время, и ничего хорошего в этом нет. Чтобы нейтрализовать это неприятное явление, приходится выключать и включать дворники вручную.
Найдутся и такие, кто скажут, что в этом нет никаких сложностей – выключилвключил, да, можно согласится, но стоит Вам проехать хотя бы сотню километров, как Ваше мнение поменяется.

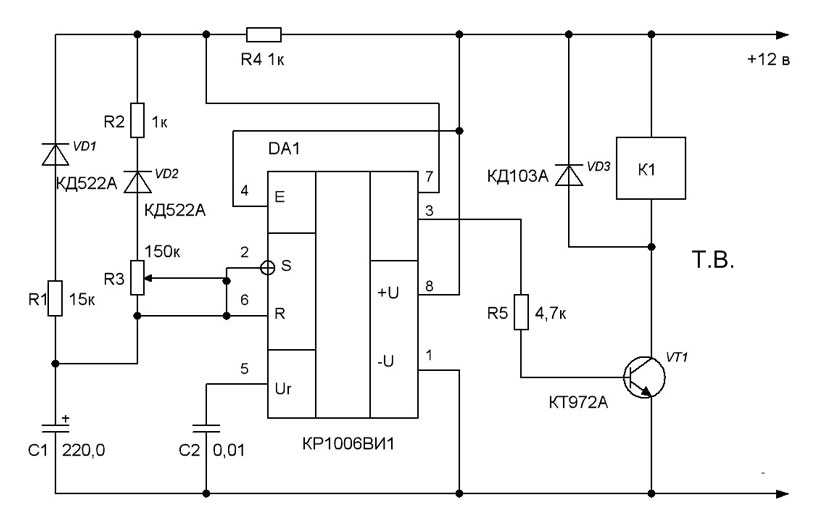

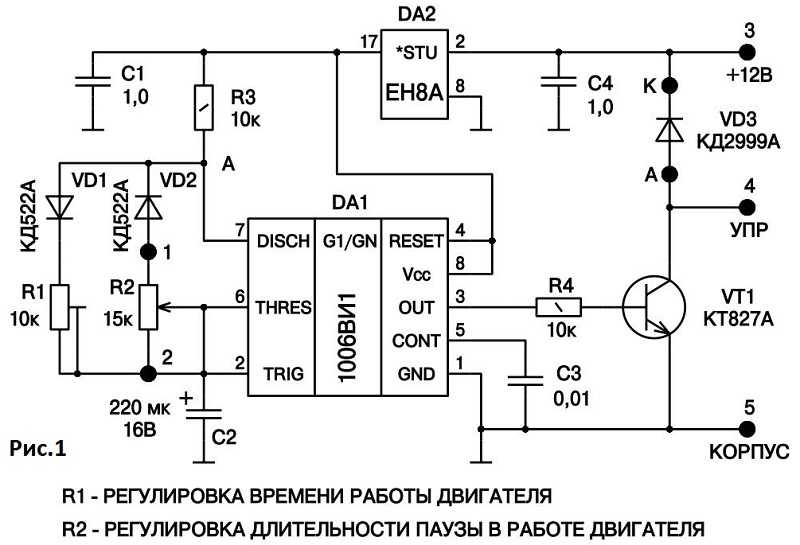

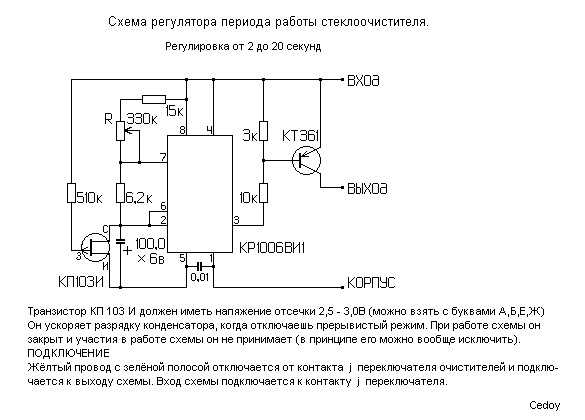

Схема регулировки дворников автомобилей ВАЗ 2101 – 2107
Настало время для перехода непосредственно к реализации хитрого замысла.
- Для начала необходимо демонтировать реле, которое отвечает за паузу между взмахами стеклоочистителей. Располагается оно в салоне, рядом с ручкой открывания капота.
- Реле крепится к кузову парой винтов, провода соединяются с помощью обыкновенной соединительной колодки.
Демонтируем его и разбираем. Думаю что рассказывать, как его разобрать, будет лишним, Вы все поймете, просто взяв реле в руки и внимательно осмотрев. - После разборки Вы обнаружите плату, на этой плате нам нужен всего один маленький элемент – это резистор, он изображен на рисунке:
Демонтируем его и разбираем. Думаю что рассказывать, как его разобрать, будет лишним, Вы все поймете, просто взяв реле в руки и внимательно осмотрев.- Далее последует немного теории. Сопротивление родного резистора – 62 кОм, это дает эму возможность удерживать интервал, примерно равный 4-м секундам. Теперь важная информация. Этот резистор оптимально заменить резистором с в половину меньшим номиналом. Он будет определять нижний порог частоты взмахов и равняться будет приблизительно 2-м секундам. Последовательно припаиваем переменный резистор к постоянному. Номинал сопротивления переменного резистора лежит в диапазоне от 100кОм до 500кОм.
Не стоит брать больше! Затем необходимо осуществить припайку двойного провода, один к плате вместо ножки резистора, второй непосредственно к резистору.
- Производим сборку реле, которое склеиваем с помощью любого имеющегося клея. Можно даже не склеивать, но для стабильной работы реле так будет лучше.
Можно даже не склеивать, но для стабильной работы реле так будет лучше.- К проводу с обратной стороны припаиваем переменный резистор, одним проводом к центральной ножке, вторым к любой из боковых. Вот что получаем:
7. Следующим шагом – устанавливаем реле обратно в наш автомобиль, монтируем его на старое место. Место под переменный резистор – любое на Ваше усмотрение.
Немного о номинале резисторов. В данном примере устанавливались:
Переменный – 100 Ком.
Постоянный – 45 Ком.
Номинальная мощность резисторов не имеет значения, были взяты резисторы по 0,25 Вт. При этих параметрах регулируется от 2 до 10 сек.
РЕЛЕ – PC-514!
Реле рс 514 схема подключения
