Ремонт бендикса стартера или замена в Екатеринбурге

Бендикс или обгонная муфта – узел стартера, непосредственно передающий крутящий момент от якоря электродвигателя к маховику. При поездках по дорогам испытывает большое число внешних воздействий, которые могут привести к его неисправности.

Возможные причины неисправности бендикса

Замена бендикса стартера – недешевая работа, да и сам узел может нанести серьезный ущерб бюджету автовладельца. Выполняя его ремонт или замену своими руками, можно избежать больших затрат.

К основным причинам неисправностей, влияющих на надежное сцепление маховика и обгонной муфтыстартераавтомобиля, относятся:

• Образование отложений внутри её корпуса;
• Ослабление или поломка пружин роликов обгонной муфты;
• Разрушение корпуса;
• Износ роликов.

Некоторые из данных неисправностей можно устранить ремонтными работами для ликвидации других потребуется замена бендикса стартера.

Ремонт бендикса стартера допустим практически во всех ситуациях с заменой отдельных элементов, кроме разрушения его корпуса.

В отдельных случаях ремонт сводится к отмачиванию передней части стартера в емкости с бензином с последующим просушиванием. Нередко после такой процедуры бендикс Форд Фиеста приходил в рабочее состояние и длительное время не досаждал неисправностями. Владельцам автомобилей в данном случае даже не приходилось задумываться о том, как снять бендикс со стартера и поставить его обратно.



Как поменять на стартере бендикс

Прежде всего, требуется убедиться, что в неисправности стартера виновата именно обгонная муфта, а не, например, втягивающее реле. Вопросом, как проверить бендикс задаются многие автовладельцы, столкнувшиеся с подобными неисправностями.

Выяснить, что необходима замена или ремонт бендикса стартера достаточно просто – электродвигатель пускового устройства работает «вхолостую», не проворачивая двигатель авто. Проще говоря, бендикс не входит в зацепление с маховиком, пробуксовывая на валу якоря.



Первым этапом ремонта является снятие всего устройства с двигателя авто. Для большинства марок автомобилей данная процедура достаточно проста. Для этого потребуется:

• Снять отрицательную клемму с аккумулятора;
• Снять плюсовой провод с втягивающего реле;
• Открутить болты крепления к двигателю;
• Вытащить стартер из отсека двигателя.

В отдельных случаях придется снять защиту двигателя и вытащить агрегат снизу.

Далее встает вопрос о том, как снять бендикс со стартера ничего не повредив. Конструкции стартеров легковых автомобилей практически всех марок одинаковы, и чтобы снять с них виновника поломки потребуется:

• Снять втягивающее реле;
• Вытащить толкатель;
• Снять переднюю часть стартера;
• Демонтировать стопорное кольцо с вала якоря;
• Вытащить обгонную муфту.

Вытащив обгонную муфту необходимо тщательно изучить её состояние, чтобы убедиться, что ремонт бендикса стартера невозможен.

Далее устанавливаем новый узел, тщательно очистив вал якоря. При выборе новой обгонной муфты необходимо не ошибиться с её маркировкой. Зачастую недостаточно просто указать марку и модель двигателя автомобиля – на заводе стартеры могут устанавливаться различных производителей и ремонтное изделие просто не подойдет. Например, если производится замена бендикса на Форд Фокус, то маркировку можно прочесть на его корпусе.

При выполнении сборочных работ пускающего агрегата и установке его на двигатель автомобиля, необходимо уделить особое внимание к креплению провода к втягивающему реле. Далее проверяем работоспособность на автомобиле. Если втягивающее реле нормально срабатывает, и двигательуверенно вращается после поворота ключа зажигания, то ремонтные работы выполнены правильно.

Самостоятельный ремонт бендикса стартера

Многие автомобилисты не думают, как поменять на стартере бендикс, а предпочитают его ремонтировать. Во многих случаях ремонт бендикса стартера вполне возможен, путем замены роликов или тщательной очистки вала якоря и внутренней части обгонной муфты.

Самостоятельный ремонт бендикса стартера позволит сэкономить средства на приобретение нового узла, а в некоторых случаях значительно сокращает сроки ремонта.

Чтобы выполнить ремонт бендикса стартера необходимо:

• Снять стартер с автомобиля, отсоединив провода от втягивающего реле;
• Разобрать его, аккуратно отсоединив провод от втягивающего;
• Снять обгонную муфту и очистить её снаружи;

Тщательно осмотреть её и убедиться, что ремонт бендикса стартера возможен.

Если отсутствуют трещины на корпусе, можно начинать непосредственно ремонт бендикса стартера. Сначала, можно поместить демонтированный узел в емкость с бензином на несколько часов, и периодически его проворачивая. В отдельных случаях, такая процедура и будет ремонтом обгонной муфты. Ремонт бендикса стартера здесь сводится к растворению внутренних отложений и возвращению роликам подвижности без их замены. Если неисправность не устранена, то ремонтные работы будут более трудоемкими.

Ремонт бендикса стартера начинаем с разборки его корпуса. Получив доступ к роликам и пружинам, требуется их снять и тщательно очистить. Как правило, ролики мало подвержены износу и не нуждаются в замене и ремонте. Неисправность очень часто скрывается в смолистых отложениях, и ремонт сводится к их удалению. В таком случае ремонт бендикса стартера будет состоять из:

• Очистка твердых внутренних отложений внутри;
• Промывка в корпуса в бензине.

Далее необходимо тщательно осмотреть внутреннюю часть корпуса муфты, и при отсутствии его повреждений, можно собирать его обратно. Убедившись, что ролики не имеют повреждений, они устанавливаются на прежнее место. Если же ролики не имеют цилиндрической формы, то придется заменить их новыми.

Ремонтные ролики устанавливаются несколько большего диаметра. Нельзя менять отдельные изношенные ролики – требует замены весь комплект. После установки роликов ставятся пружины, и собирается весь корпус. После сборки необходимо проверить результаты ремонта – шестерня должна вращаться только в одном направлении.

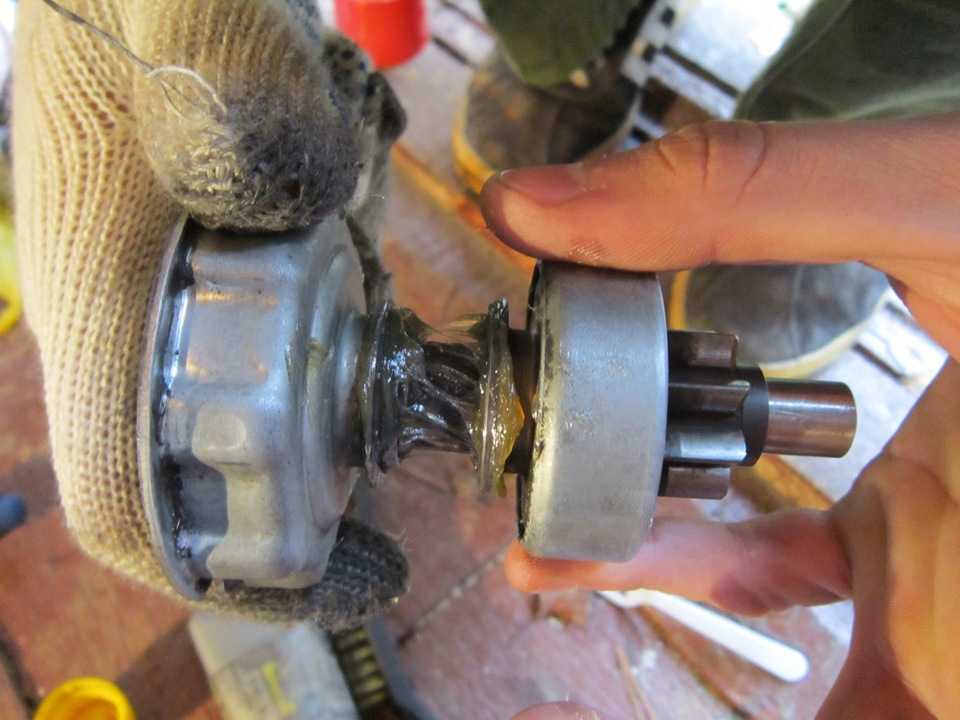

Собранное устройство устанавливаем на вал якоря и фиксируем стопорным кольцом. На вопрос, чем смазать бендикс стартера можно однозначно ответить – ничем. Выполненный ремонт бендикса стартера заключался в удалении закоксовавшегося масла и нанесение любой смазки недопустимо. Далее стартер собирается с очисткой перед установкой втягивающего реле и монтируется на автомобиль. После завершения ремонтных работ и замены отдельных деталей проверяем стартер на машине. Перед первым пуском необходимо проверить правильность крепления проводов втягивающего реле. Если якорь свободно вращается, и имеется четкое зацепление с маховиком, то ремонт выполнен правильно.

Как видно, ремонт бендикса стартера задача вполне посильная многим водителям. Замена отдельных частей и сложная разборка зачастую не нужна и все действия сводятся к промывке узла. Самостоятельный ремонт позволяет избежать замены дорогостоящих агрегатов и сэкономить немалые средства.



Однако, если вы не имеете опыта ремонта автомобиля, лучше не рисковать, а обратиться за помощью к специалистам нашего центра.

Бендикс стартера (список неисправностей, замена и ремонт)

Содержание

1. Неисправности бендикса стартера
2. Проверка
3. Замена бендикса
4. Видео: Замена бендикса стартера
5. Ремонт бендикса

При запуске двигателя обороты резко подскакивают. Если использовать жестко сцепляющийся с маховиком двигателя стартер, то такие скачки выведут стартер из строя. Следовательно, необходима обгонная муфта – узел, способный передавать крутящий момент только в одном направлении. Тогда что такое бендикс? Это муфта, сблокированная в одном узле с приводной шестерней. Механизм назван так по фамилии изобретателя, Винсента Бендикса.

Принцип работы распространенного роликового бендикса прост. В наружной муфте, жестко связанной с валом электростартера, прорезаны наклонные пазы. Шестерня, которая сцепляется с венцом маховика, имеет цилиндрический хвостовик, свободно вращающийся на валу. В пазах муфты бендикса лежат ролики, диаметр которых подобран так, чтобы с «узкого» края паза они упирались в хвостовик шестерни, а с «широкого» имели с хвостовиком зазор. Пружины, которые установлены в паре с роликами, постоянно стремятся прижать их к «узкой» стороне.

Когда стартер прокручивает двигатель, наружная муфта стремится загнать ролики к «узкому» краю пазов. Они расклиниваются между муфтой и хвостовиком шестерни, позволяя электромотору передавать крутящий момент на маховик. Но, как только мотор схватывает, маховик увеличивает обороты, и шестерня стартера стремится вращаться быстрее, чем вал. При этом хвостовик шестерни выталкивает ролики бендикса в «широкую» сторону пазов, расцепляя обгонную муфту и позволяя бендиксу свободно вращаться.

Неисправности бендикса стартера связаны или с износом, или с повреждениями, реже – из-за загустения или загрязнения смазки. Так как работает бендикс за счет расклинивания роликов, они со временем вызывают нарушение формы пазов, набивая в них вмятины. Такой бендикс уже не может нормально работать – он  проскакивает или, наоборот, подклинивает. К тем же проблемам приводит загустение смазки в бендиксе или попадание внутрь грязи, из-за чего ролики лишаются возможности легко перемещаться внутри.

Так как наружная муфта бендикса закалена для увеличения ресурса, возможны и поломки из-за нарушения режимов термообработки (перекал, недостаточный отпуск после закалки). Треснувший корпус начинает под нагрузкой «расходиться», из-за чего муфта не может нормально передавать нагрузку, и бендикс при попытке запуска проскальзывает.

Неисправный бендикс выдает себя шумом, если муфта подклинивает, либо рывками при вращении коленвала. По мере приближения одного из поршней к верхней мертвой точке такта сжатия сопротивление вращению возрастает, дефектный бендикс проскальзывает. В более тяжелых случаях бендикс проскальзывает настолько, что не может стронуть с места маховик: стартер воет, но от двигателя нет ни малейшей реакции.

Еще один нагруженный узел бендикса – это сама приводная шестерня. В идеальном случае напряжение на обмотку стартера подается уже после того, как началось сцепление шестерни с маховиком, и удара зуб об зуб не происходит. Однако со временем шестерня изнашивается, ударные нагрузки растут, и темпы износа возрастают еще сильнее. В итоге шестерня «слизывается», перестает нормально сцепляться с маховиком, заодно ускоренно снашивая и его венец. При попытке включения стартера происходит или одиночный щелчок (шестерня уперлась в венец), либо раздается громкий шум, коленвал вращается с рывками, прерывающимися визгом шестерен, если зубья венца и шестерни изношены настолько, что сцепляются только краями.

Бендикс – это узел неразборный и меняется в сборе. Однако может пригодиться и попытка «реанимации», если автомобиль редкий, запчасти едут только на заказ, а ездить надо уже сейчас. Замена бендикса таким образом откладывается до прихода детали, а при несерьезной неисправности можно и вовсе продолжить ездить с восстановленным.

Проверка

Проверка бендикса начинается с внешнего осмотра шестерни. Она должна иметь ровные зубья с выраженной или слегка скругленной заходной фаской, облегчающей сцепление с маховиком. Без этой фаски при вероятном утыкании «зуб в зуб» стартер не прокрутит маховик, пока коленвал не сместится на небольшой угол.

Наличие сколов и трещин на зубьях недопустимо.

Как проверить бендикс стартера? Зафиксируйте его наружную обойму (расклинив ее мощной отверткой об корпус) и проверните шестерню в обе сторону. В одну она должна легко проворачиваться, в другую – намертво блокироваться. Затрудненное прокручивание в «холостую» сторону указывает на подклинивание роликов или загрязнение бендикса.

Замена бендикса

Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:

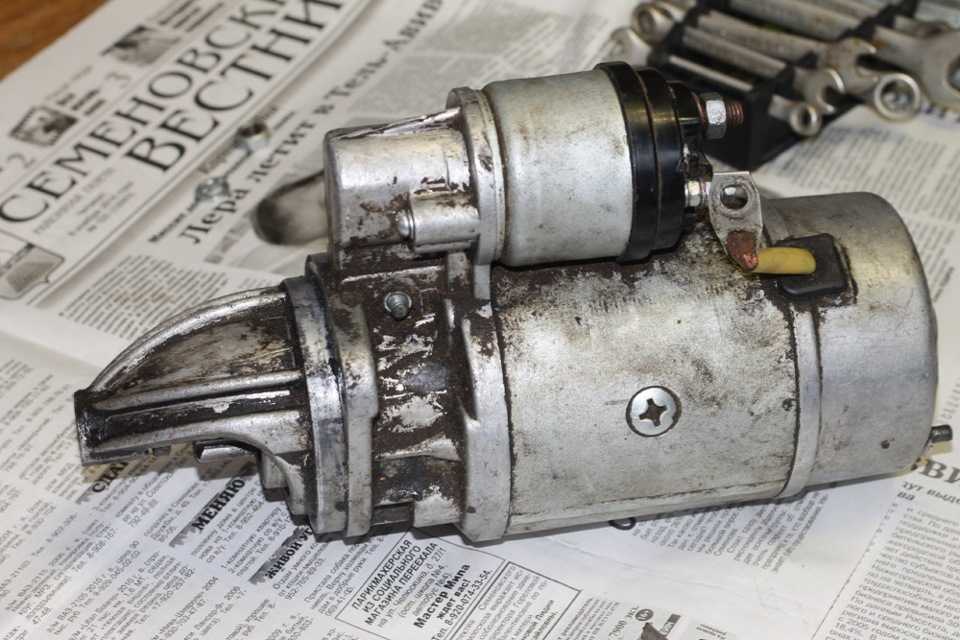

1.  С «клювом», где передняя опора вала стартера выполнена в его корпусе.
2. И без «клюва», где передняя опорная втулка стартера стоит в картере.

Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.

Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.

Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.

Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.

На роторе установлена упорная втулка, ограничивающая ход бендикса. Перед тем как снять бендикс со стартера, надо спрессовать эту втулку. В гаражных условиях используется рожковый ключ, заходящий зевом на вал ротора, но упирающийся губками во втулку. Крепко зафиксировав ключ в тисках, упираем в его губки упорную втулку и наносим резкий удар по торцу вала через выколотку из прочного дерева, меди или алюминия, чтобы не повредить сам вал. После этого стопорное кольцо, установленное внутри втулки, соскакивает с канавки и освобождает ее. Сняв втулку, стяните и стопорное кольцо с вала, поддев тонкой отверткой.

После этого вытаскиваем  бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.
