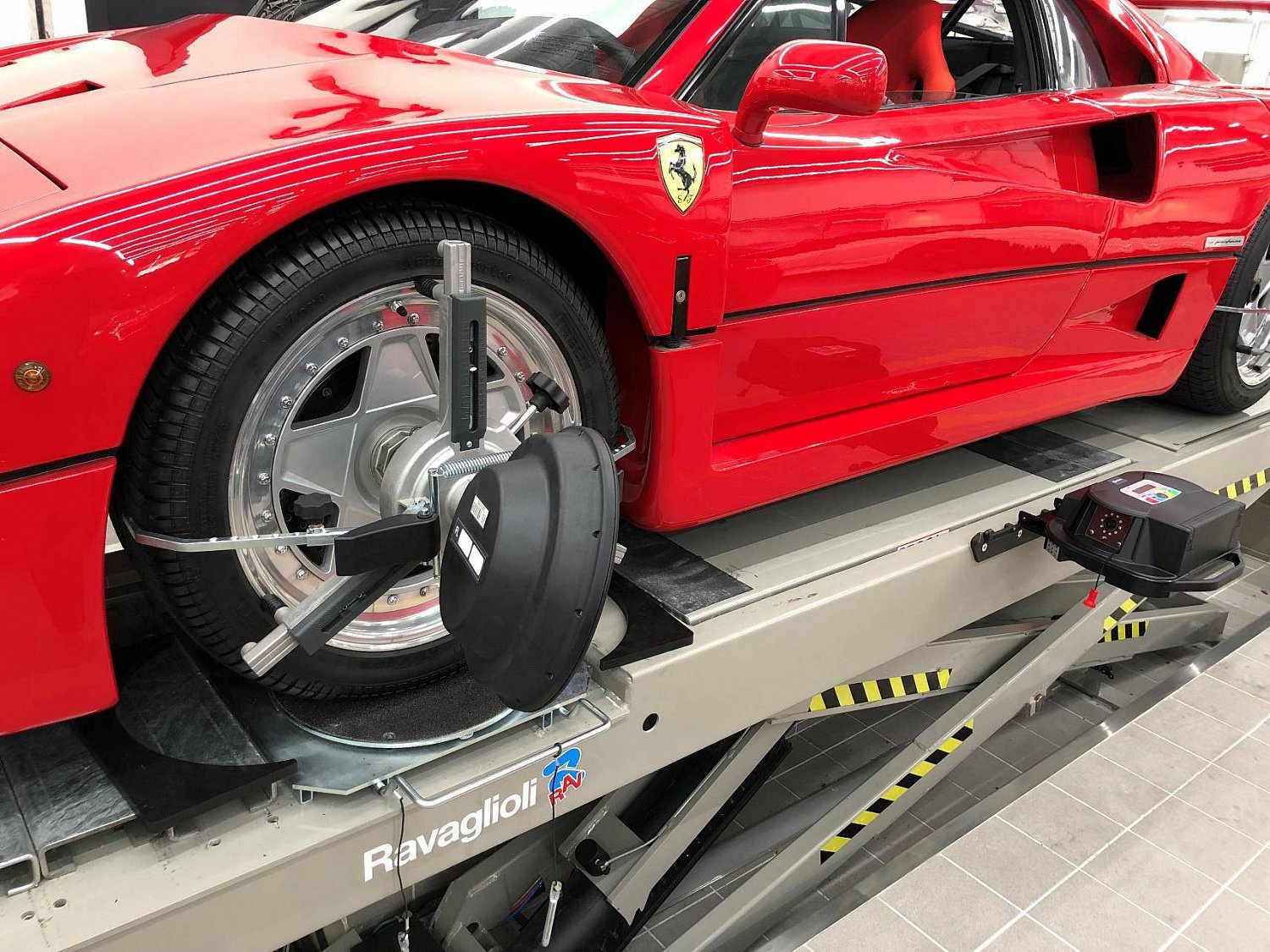

Компьютерный стенд развал схождения – это автоматизированная система диагностики и регулировки углов установки колёс автомобиля. Сегодня этот сервис стал доступным и популярным и безжалостно вытесняет так прижившийся у нас способ измерения углов посредством нитки и спичечного коробка – способ трудоёмкий и с сомнительной надежностью.

Правильно выставленные колёса, то есть отрегулированные развал и схождение колёс в вашем автомобиле – это залог устойчивости машины на дороге, что в свою очередь непосредственно влияет на безопасность движения.

Именно поэтому, диагностика и регулировка углов установки колёс должна быть максимально точной. Компьютерный стенд позволяет поводить эту операции с очень высокой точностью – в среднем 0,05 градусов.

В процессе эксплуатации автомобиля углы установки колёс изменяются. Причиной тому может стать износ элементов колёс и подвески, повреждение шпилек, изменения в геометрии рамы и кузова.

Процедуру развал-схождение рекомендуется проводить через каждые десять тысяч километров пробега или примерно раз в полгода.

Современные компьютерные стенды развал схождения классифицируются по типу измерения на:

-электронно-оптические стенды;

-стенды с измерительными головками;

-3D стенды.

В основе принципа работы первых из них лежит процесс обработки информации с датчиков, которые устанавливаются на колёса. Они посылают световые лучи на специальные измерительные установки. Технология эта проверенная годами – она работает с 50х годов ХХ века.

Стенды с измерительными головками выдают графическое изображение колёс на экран. Данный тип измерения требует периодической калибровки измерительных головок, так как они могут давать сбой.

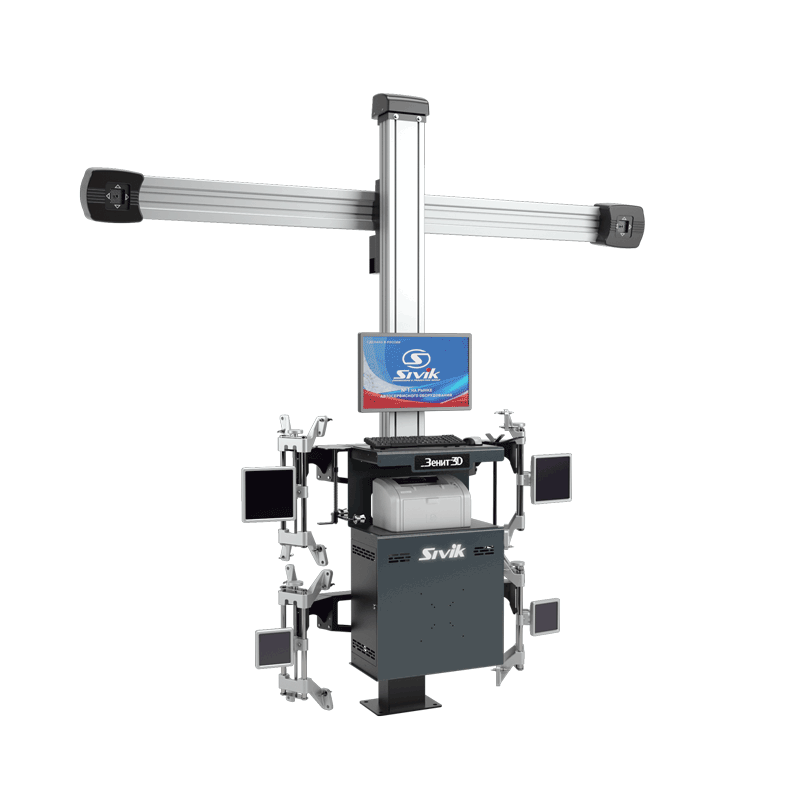

Стенды, использующие технологию 3D, обрабатывают изображения мишеней, которые со специальными метками устанавливаются на колёса. Эти мишени фиксирует CCD-видеокамера, которая обладает высоким разрешением.

В дальнейшем полученную информацию обрабатывает центральный блок управления.

Развал схождение своими руками

Автор: Сочи Авто Ремонт

Рубрика: Ходовая

Чтобы обеспечить безопасность движения на дорогах необходимо, чтобы колеса машины, были установлены под правильными углами. Для этого можно воспользоваться стендом развала-схождения или собрать стенд развал схождение своими руками собственный. Правильную настройку углов развала схождения можно легко сделать самостоятельно. Для этого нужно подготовить ровную площадку, набор с гаечными ключами, отвес, мел и телескопическая линейка.

Затем если имеется весь необходимый инструмент, можно непосредственно начать работать.

Развал схождение своими руками

Эти углы могут быть легко, настроены в пути, с помощью отвеса и телескопической линейки. Сначала необходимо настроить угол развала.

Для этого нужно ровно выставить передние колеса машины, затем нарисовать на них метки снаружи покрышки (сверху и снищу). После этого приложив к кузову шнур отвеса, следует замерить расстояние до обода. Лучше записать все полученные значения.

Теперь нужно прокатить авто, таким образом, чтобы колесами совершался поворот под прямым углом, затем на 180 градусов, и выполнить аналогичные вышеописанным действия.

В случае несовпадения полученных данных, можно уверенно говорить о нарушении развала. Для исправления ситуации, следует снять колесо, открутить ключом 19, болты крепления, для фиксации стойки к кулаку.

После этого можно, произвести свободную настройку угла развала и сдвинуть поворотный кулак. Надо учитывать, что для машин с передним приводом, величина угла должна достигать -1/+1 мм, для заднеприводных машин эта погрешность должна быть 3 мм.

Начните регулировать угол схождения. Эта процедура не отличается от настройки развала. Нужно следить, чтобы линейка не соприкасалась с элементами подвески и кузова. Если произошло уменьшение расстояния, рулевые тяги должны быть укорочены, если оно увеличилось, их следует удлинить.

Развал схождение своими руками! Чтобы так не мучатся с настройкой развала/схождения, можно собрать собственный стенд. Для этого нужен приемник и источник сигнала, закрепленный на колесе. Самый удачный вариант заключается в использовании системы с зеркалом, закрепленном на колесе и лазерной рулетки, встроенной в экране и имеющей специальную разметку.

Сначала создаются крепления для зеркал, в виде четырехточечной клешни, закрепляемой на диске колеса. В середине крепления устанавливается большое зеркало, под углом 90 градусов к земле. Перед этим приспособлением, на диске, ставится экран имеющие линии, нанесенные под углом 90 градусов.

Одной показывается развал, другой – схождение. В месте их перекрестья имеется отверстие, через которое проходит луч лазерной рулетки параллельно земле и попадает в зеркало.

После этого на колесе перед экраном устанавливается зеркало и включается лазер. Далее луч падает на зеркало, отражаясь на экране. При попадании пятна в перекрестие, развал схождение в норме, при его смещении, необходимо отрегулировать углы и запустить эту систему снова.

Развал схождение своими руками видео

Понравилась статья? Поделись с друзьями в соц.сетях!

Приспособления для регулировки развала схождения своими руками. Развал-схождение колес своими руками: пошаговая инструкция

Наверное, каждому автолюбителю знакомо не понаслышке сочетание слов «развал-схождение». Эта профилактическая процедура позволяет уберечь от раннего износа шины и улучшает поведенческие характеристики автомобиля в целом. Как определить правильность этого параметра на своём автомобиле и можно ли в домашних условиях сделать развал-схождение, разберём далее.

Что такое развал-схождение

Автомобильные колёса требуют особого отношения к аккуратности их установки. Развал-схождение представляет собой соотношение углов, которое обязательно должно учитываться в данной процедуре.

Показатели этих углов должны стремиться к нулю. Для лучшей управляемости на неровных дорогах допускается небольшое положительное значение развала у заднеприводных автомобилей, или слегка отрицательный развал у машин с передним приводом.

Как и где выявляются нарушения развала-схождения

Проверка развала-схождения колёс проводится специалистами станции технического обслуживания при помощи специальных диагностических стендов.

В каких случаях необходимо делать развал-схождение

Прежде чем приступить к самостоятельной регулировке развала-схождения, важно понять, какие обстоятельства могут повлиять на нарушение этих параметров.

1. Вмешательство в ходовую часть обязательно должно закончиться регулировкой развала-схождения.
2. Большой износ покрышек — верный признак того, что колёса установлены неправильно. Причём, как правило, покрышки страдают именно от неправильной регулировки схождения.
3. Свистящий звук шин при поворотах и торможении также говорит о неправильном схождении колёс.
4. Сезонная замена шин также может привести к нарушениям углов правильной установки колёс. Обычно, если замена шин происходит не в домашних условиях, то мастер автоматически производит диагностику развала-схождения.
5. Появившиеся проблемы в управлении не обязательно могут свидетельствовать о нарушении развала-схождения, но, также могут послужить поводом для проверки данного параметра.
6. Смена размера колёс является довольно серьёзным поводом для обращения за диагностикой и регулировкой развала-схождения.

Некоторым опытным водителям удаётся определить нарушения визуально. Как правило, это становится заметным при значительных отклонениях.

Прежде чем самому делать развал-схождение, подумайте, не проще ли обратиться к опытным автомеханикам, тем более, что эта процедура не очень дорогая. Впрочем, право выбора в данном случае касается в основном городских жителей. Сельским автолюбителям, действительно не помешает навык регулировки развала-схождения колёс.

Подготовка рабочего места

Вряд ли, для домашнего использования кто-нибудь будет приобретать специальный стенд. Даже самые простые из них, всё же не окупятся при личном использовании. Поэтому, постараемся обойтись подручными средствами. Следует понимать, что в домашних условиях можно добиться лишь приблизительных показателей. Для более точной регулировки, желательно, хотя бы иногда посещать СТО.

Площадка для регулировки должна быть ровной, в идеале желательно наличие смотровой ямы. Для самостоятельного определения отклонений от нормы понадобятся шнур-отвес и специальная телескопическая линейка. Для непосредственной регулировки — набор ключей. Также, помощниками станут мел и налобный фонарь.

Развал-схождение делается в два этапа. Вначале необходимо отрегулировать развал, а уже после — схождение.

На видео наглядно можно ознакомиться как произвести развал-схождение:

Этапы регулировки развала

На данном этапе, делать развал-схождение своими руками не так уж сложно. Впрочем, регулировка развала — только начало. Дальше вас ожидает более сложная в техническом плане процедура — регулировка схождения.

Этапы регулировки схождения

Делая развал-схождение своими руками важно ответственно подходить к затягиванию болтов, иначе все проведённые процедуры окажутся напрасными.

Что такое кастер

Регулируя развал-схождение, стоит учесть ещё пару крайне важных параметров — поперечный наклон оси и продольный угол или кастер. Эти параметры отвечают за стабилизацию ведущих колёс во время движения. Проще говоря, если отпустить руль, то он автоматически возвращает колёса в прямонаправленное положение.

Кастер влияет на показатели поворотного угла и максимальное сцепление протектора с дорожным покрытием. Эффекта максимального угла поворота можно достигнуть только при нулевом значении кастера.

Как и показатели развала-схождения, этот параметр можно отрегулировать самостоятельно. Для этого нужно изменить количество шайб на растяжках подвески. Увеличивая угол, нужно удалить лишние шайбы. Для уменьшения наклона количество шайб должно быть увеличено. При этом важно понимать, что максимально допустимое количество этих элементов не должно превышать двух спереди и четырёх сзади.

Развал-схождение на задних колёсах. Делать или нет?

Учитывая всё вышеописанное, возникает вполне резонный вопрос, делается ли развал-схождение на задних колёсах. Этот вопрос едва ли не самый обсуждаемый среди автолюбителей. На самом деле, регулировка задних колёс требуется лишь в случае наличия независимой подвески. Во всех остальных случаях задние колёса трогать не нужно.

Обычно задние колёса выставляются заводом-изготовителем с небольшим отрицательным значением развала. Это делается с одной целью — создания оптимальной устойчивости, особенно на поворотах. Возможно, вам приходилось обращать внимание на автомобили гонщиков «Формулы 1», колёса которых выставлены самым нелепым образом краями наружу. Так вот, это не просто блажь гонщиков, а прямая необходимость, позволяющая автомобилю удерживаться на дороге при высоких скоростях.

Даже при хорошем понимании процесса, самостоятельная регулировка развала-схождения колёс — достаточно сложное и хлопотное занятие. Без специальных приборов, вам не удастся добиться точных показателей. Помимо всего вышесказанного придётся учесть ещё и баланс между показателями развала, схождения и углов поперечного и продольного наклона. Ведь, не достигнув равновесия, вам вряд ли удастся добиться хорошей управляемости. Поэтому, прежде чем устраивать в своём гараже «станцию технического обслуживания», подумайте, стоит ли оно того.

В любом случае, действия профессионалов окажутся более точными и эффективными.

Сегодня на любых СТО предлагается регулировка развала-схождения колес. Однако автовладельцам можно провести эту процедуру самостоятельно. Так они научатся лучше понимать и чувствовать свой автомобиль.

В СТО или самостоятельно?

Автомеханики в один голос утверждают, что выполнить настройку сход-развала самостоятельно необычайно сложно. На самом деле это не так. Также не стоит слишком доверять специалистам из СТО, которые заявляют, что эти параметры в автомобиле нарушены. В автосервисах предлагают установить автомобиль на стенд для регулировки развала-схождения колес и, основываясь на показаниях этого аппарата, выполнить профессиональную настройку. В этом случае не стоит полагаться на профессионализм. Сейчас действительно квалифицированных специалистов становится все меньше и меньше. Но все-таки есть мастера, которые качественно могут сделать эту работу.

Они без помощи стендов могут выполнить точную диагностику параметров сход-развала, поставить верный диагноз о различных нарушениях геометрических характеристик и выполнить ремонт. Но автолюбители со стажем предпочитают выполнять эти операции собственными руками. Так можно получить более точный результат. И пусть способы, с помощью которых делается регулировка развала-схождения колес, уже изрядно устарели, но все-таки они есть и показывают достаточно точные результаты.

Развал

Под этим параметром нужно понимать разницу между расстояниями от некоторых условных точек. Это угол, который составляется по вертикали и в плоскости вращения колеса. Если данный угол развала в минусе, то верхняя точка на колесе направлена внутрь, в колесную арку. Если в плюсе, тогда наоборот — наружу. Для того чтобы корректно отрегулировать этот параметр, следует придерживаться строгих условий. Важно, чтобы в покрышках было оптимальное давление. Ровные колесные диски — это тоже залог правильных углов. Для настройки требуется, чтобы руль имел нормальный люфт или свободный ход. Прежде чем начинать диагностику, нужно удостовериться в том, что все основные шарниры и узлы в системе подвески были полностью исправны и не изношены. Регулируют развал посредством уменьшения или увеличения количества проставок. Они расположены между эксцентриком стойки и осью нижнего рычага. Сейчас можно отыскать в продаже специальные регулировочные пластины для настройки развала. Они подходят для колес отечественного производства.

Схождение

Это параметр направления машины и плоскости вращения ведущего колеса. Часто можно услышать от профессиональных механиков о сумме угла схождения колес на одной оси. Есть автомобили, где выполняется регулировка развала-схождения колес на каждой из осей. Верно выставленный параметр на ведущих колесах — это один из самых важных факторов, которым определяется устойчивость машины. Схождение выясняется суммой разностей между кромкой колесных ободьев в заднем и переднем положении. Замеры делают по центру высоты диска между одинаковыми точками на ободах.

Если данные не соответствуют нормальным, тогда необходимо выставлять углы схождения. К точной настройке можно перейти лишь после проверки надежности крепления рычагов и поворотной стойки. Это соединение должно быть максимально надежным. Также диагностируются шаровые, установленные на рулевых тягах. Для хорошего результата дополнительно следует убедиться в надежности крепежа сошки и маятникового механизма. Важно помнить, что после любых ремонтов в ходовой части автомобиля требуется регулировка развала-схождения колес. Это делается с помощью изменения длины боковых рулевых тяг.

Кастер

Это угол, который проходит между вертикалью и проекцией оси поворота для конкретного колеса и продольной плоскостью авто. За счет наклона в продольной части, машина выравнивается на скорости. То есть она сама выходит из поворота, если отпустить рулевое колесо. Каким бы угол поворота ни был, транспортное средство самостоятельно возвратится в положение прямолинейного движения. Естественно, так машина будет себя вести, если регулировка углов развала-схождения колес выполнена верно. Такое же поведение можно наблюдать при правильно настроенном кастере. На обычных автомобилях данный угол составляет более 6 градусов. Спортсмены-автогонщики настраивают этот параметр немного выше. Это и сделает машину более устойчивой. Также повысит стремление автомобиля двигаться прямолинейно.

Для чего делают развал-схождение?

Регулировка эта придает машине большую устойчивость. Улучшается управляемость. Также правильные углы снижают вероятность заноса. И еще: если все углы выставлены верно, тогда покрышки будут не так интенсивно изнашиваться, и снизится расход топлива.

Когда нужны регулировки?

Настройка необходима, если при движении машину постоянно уводит в одну или другую сторону из прямолинейного движения. Также о необходимости настройки говорит изношенность покрышки только с одной стороны или неравномерный износ. Если это заднеприводный автомобиль, дополнительно проверяют, требуется ли регулировка развала схождения задних колес. При визуальной диагностике протектора на передней оси рекомендуется тщательно проверить состояние желоба. Важны его края. Когда кромки желоба одинаковые, то это хороший знак и причин беспокоиться нет. Если один из краев желоба заостренный, а другой нормальный, значит, проблема есть.

Однако это важно только при спокойной манере вождения. Регулировка также необходима, если есть определенные трудности при выполнении некоторых маневров.

Настройка сход-развала своими руками: способы

Существует несколько методов, которые подходят для К примеру, можно воспользоваться лазерным указателем. Существует и проверенный метод с телескопической линейкой и отвесом. Такая регулировка развала-схождения колес своими руками проведется, может, и не очень точно, однако все эти инструменты есть у каждого.

Перед началом работы

Прежде чем начать работу, необходимо проверить некоторые моменты.

Следует убедиться, что на каждой оси установлены идентичные шины. Диски должны быть максимально ровными. Дополнительно руль устанавливают в прямолинейное положение, а затем проверяют количество оборотов вправо и влево. Для того чтобы регулировка дала результат, вся подвеска должна быть исправной. И наконец — давление в шинах. Оно должно соответствовать установкам производителя.

Приступаем к работе: развал

Если выполняется регулировка развала-схождения передних колес, то их устанавливают в прямом направлении. Далее в верхней и нижней точке делают отметки. Затем к крылу прикладывают отвес и измеряют расстояние между шнуром и ободом.

Машину нужно откатить вперед так, чтобы колесо сместилось на 90 градусов, и далее нужно выполнить те же замеры. Для работ необходимо демонтировать колесо. Также выкручивают болты, которые соединяют амортизатор с Затем двигают кулак на расстояние, полученное в результате измерений. Вот и все — угол отрегулирован. Теперь следует все собрать обратно и выполнить замеры снова. Норма развала колес для переднеприводного авто составляет -1/+1 мм. В случае с заднеприводными — +1/+3 мм.

Настройка схождения

Условия такие же, как и в случае с предыдущей регулировкой. Что касается необходимого инструмента, то понадобится мел и телескопическая линейка. Теперь пометки нужно делать не снаружи, а внутри колеса, практически вплотную к колесным дискам. Затем линейка прикладывается двумя концами к меткам. Далее указатель совмещается с нулем на шкале линейки и фиксируется. После автомобиль прокатывают чуть вперед до момента, пока линейка не сместится назад.

Измерения покажут, насколько необходимо настраивать Если цифры между колесами стали меньше, то тяги укорачивают. Если разница увеличилась, значит, они удлиняются. Для регулировки длины тяг имеется специальная муфта.

Регулировка в СТО: цены

Делать развал-схождение своими руками на ВАЗ-2106 — это обычная процедура. Но в случае с современными автомобилями зарубежных производителей, особенно это касается люксовых моделей, лучше всего обращаться к профессионалам. Именно так рекомендуют поступать производители. Точность на стенде будет очень высокой. Например, в Москве во многих СТО делают развал-схождение. Цена для легковых авто составляет от 1500 до 2000 р. Если это внедорожник и бизнес-класс, тогда стоимость составит от 2000 до 2500 р.

Грузовым автомобилям эту процедуру проведут по стоимости от 2200 до 2500 р. Таким образом, если есть хоть небольшой опыт, лучше регулировать самостоятельно развал-схождение. Цена за услугу, может, и небольшая, но при необходимости частых настроек это может вылиться во вполне круглую сумму.

Заключение

Итак, мы выяснили, как самостоятельно произвести процедуру регулировки развала-схождения колес автомобиля. Настройку можно произвести при минимальном наборе инструментов. Эти знания будут не лишними для любого автомобилиста.

Во время движения каждого автомобиля особо значительные нагрузки испытывает его ходовая часть, включающая в себя подвеску и колеса. Чтобы хоть частично снизить нагрузки, а также обеспечить прямолинейное движение машины, колеса устанавливаются под определенными углами. Помимо того имеющиеся углы колес оказывают влияние на .

Развал-схождение колес

Углов, под которыми устанавливаются колеса, несколько, одним и них является так называемый развал колес, вторым – схождение.

Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Как настроить развал-схождение своими руками

В большинстве случаев регулировка развал-схождения колес производится на специальных стендах с компьютерным вычислением данных углов. Однако выполнить развал-схождение можно и в гаражных условиях, но для этого потребуется знать, как правильно выполнить установку, а также иметь оснащение для выполнения данной процедуры. Чтобы отрегулировать углы, понадобится:

• Набор ключей;
• Специальная измерительная линейка;
• Шнур с грузиком;
• Линейка (обычная):

Регулировка развала колес

При регулировке развала-схождения своими руками первым производится замер развала колес. Данный угол хоть и измеряется в градусах, но его можно перевести в миллиметровое значение. Последовательность действий для вычисления развала следующая:

1. Авто ставится на ровную поверхность. Желательно выполнять проверку в гараже с имеющееся в нем смотровой ямой. При этом должно иметься пространство для перемещения авто, которое нужно будет при замерах.
2. После установки авто на площадку, нужно выставить колеса, чтобы они «смотрели» ровно. После выравнивания колес, нужно нанести на колесо мелом небольшие метки. Метки ставятся вверху и внизу колеса.
3. Далее берется шнур с грузиком. Его нужно приложить к крылу авто так, чтобы шнур имел строго параллельное положение относительно нанесенных меток. Для удобства шнур можно приклеить к крылу скотчем.
4. Обычной линейкой с миллиметровыми делениями замеряется расстояние от колеса к шнуру в верхней и нижней части. Чтобы не было погрешности, данное расстояние измеряется не от шины, а от обода колеса.
5. После автомобиль нужно прокатить вперед, чтобы нанесенные метки повернулись на 90 градусов. На колесо снова вверху и внизу параллельно шнуру наносится еще две метки и снова замеряется расстояние между шнуром и ободом в верхней и нижней его частях.
6. Затем еще раз авто прокатывается, но теперь уже так, чтобы колеса провернулись на 180 град. То есть, последние две метки должны поменяться местоположением. Верхняя переместится вниз, а нижняя – вверх и снова производятся замеры.
7. Разница в трех замерах не должна значительно отличаться. Также при нормальном угле развала разница между расстояниями в верхней и нижней частях колеса при всех трех замерах должна составлять 1 мм – у авто с передним приводом, и 1-3 мм – у заднеприводной модели.
8. Если показатели отличаются, нужно провести регулировку. Для этого авто поддомкрачивается, и снимается колесо.
9. После снятия колеса потребуется отсоединение кронштейна стойки от поворотного кулака. Для этого потребуется воспользоваться подготовленным набором ключей.
10. Путем проворота эксцентрикового болта, имеющегося на поворотном кулаке, он смещается в ту или иную сторону, тем самым производится регулировка. Насколько потребуется сдвигать поворотный кулак, подскажут раннее проведенные замеры.
11. После этого кронштейн стойки соединяется с кулаком и колесо авто ставится на место. После установки развала колес нужно будет еще раз провести замеры, чтобы убедиться в правильности регулировки.

Регулируем угол схождения колес

Закончив с развалом, можно переходить к проверке и регулировке второго угла — схождения.

Последовательность проверки и регулировки данного угла такова:

1. Авто становится на площадку, колеса выравниваются.
2. С внутренней стороны колес в передней части наносятся две метки, наносить их нужно ближе к ободу.
3. Телескопическую линейку для замера схождения подготавливают, создав у нее предварительный натяг. Концы линейки нужно упереть в имеющиеся метки. Подвижную шкалу линейки нужно переместить так, чтобы отметка «0» совпала с неподвижным указателем.
4. После установки линейки авто нужно прокатить вперед, так чтобы линейка оказалась в задней части колеса. Важно при прокатывании проследить, чтобы линейка ни обо что не зацепилась.
5. Далее нужно посмотреть, имеется ли отклонение на шкале и насколько. У переднеприводных авто значение схождения должно составлять «0/+-1». Если показания линейки такие, то регулировки не нужна.
6. Если показания больше, то производится установка схождения. Данная операция производится изменением длины рулевых тяг. На тяге нужно послабить контргайку и в зависимости от того, удлинять ее нужно или укорачивать, тягу нужно либо немного выкрутить, либо вкрутить. После чего снова затянуть контргайку.
7. Закончив с регулировкой, нужно еще раз провести замеры.

Регулировка кастора обычно не проводится. Важно учитывать, что перед началом проверок и регулировок развала/схождения своими руками, следует проверить состояние резиновых элементов подвески на износ, а также проверить состояние наконечников рулевых тяг. При сильном их износе показания при замерах будут отличаться и правильно отрегулировать углы будет невозможно.

После регулировки правильность установки развал-схождения колес можно проверить на дороге. Автомобиль не должно уводить в сторону, биение в руль должно отсутствовать.

К чему может привести некачественная регулировка развал-схождения?

Приводим несколько дефектов, которые могут появиться после неправильной регулировки развал-схождения колёс и способы их устранения.

Быстрый износ резины при неправильной настройке развала-схождения колес

1. Положение рулевого колеса при прямолинейном движении автомобиля отклонено от среднего положения.

Причин появления такого дефекта может быть несколько:

• повышенный люфт руля, который не был учтён при регулировке схождения;
• задний мост несколько повёрнут относительно продольной оси автомобиля. Этот дефект может быть пропущен, если работы проводились на оптическом стенде, а также в том случае, когда на компьютерном стенде отключён режим измерения угла установки мостов;
• разница давлений в шинах правых и левых колёс, которая не была устранена перед регулировкой;
• наличие иных скрытых дефектов в подвесной системе, которые были пропущены при осмотре и проверке ходовой части автомобиля перед регулировкой;
• известны случаи, когда среднее положение руля изменяется, если колёса на передней подвеске поменять между собой.

В случаях, когда присутствует самопроизвольное уклонение от прямолинейного движения (увод в сторону), следует выявить и устранить причину уклонения, а только потом проверять среднее положение руля.

2. Автомобиль самопроизвольно отклоняется в сторону от направления движения.

Причин также может быть несколько:

• разница в качестве изготовления покрышек передних колёс, выражаемая в неоднородности силовых характеристик их металлического каркаса. Такое встречается нередко. Чтобы проверить, нужно поменять передние колёса – увод должен поменять своё направление. Чтобы устранить его, следует менять между собой колёса, подбирая такую пару, при которой самопроизвольный увод прекратится;
• дефекты заднего моста, диагностику которого пропустили. Следует выполнить осмотр и проверку положения заднего моста;
• наличие скрытых дефектов в подвесных системах, не выявленных во время их диагностики, проведённых не в полном объёме или некачественно;
• некачественно выполненная регулировка или не откалиброванный проверочный стенд.

3. Односторонний увод машины появился только после выполненной регулировки, до этого уклонения не было, но был характерный неравномерный износ резины.

Причиной может быть разница в качестве покрышек, о которой упоминается выше, приводящей к самопроизвольному уклонению машины от прямолинейного движения. Однако до этого увод компенсировался неправильным схождением, устранение которого привело к появлению уклонения. В этом случае следует поменять резину.

Техническое состояние ходовой части автомобиля во многом предопределяется правильной установкой углов управляемых колес. Углы управляемых колес выполняют определенные функции при движении автомобиля.

Для того чтобы уменьшить сопротивление движению, а значит и расход топлива, снизить изнашивание шин и подвески, путем снижения действующих на них динамических нагрузок, управляемые колеса должны катиться в вертикальных плоскостях, параллельных продольной оси автомобиля. Важным фактором повышения устойчивости автомобиля является стабилизация управляемых колес, т. е. стремление их вернуться после поворота в положение, соответствующее прямолинейному движению автомобиля. С учетом перечисленных факторов колеса автомобилей устанавливаются с углами схождения, развала, продольного и поперечного наклона оси, с разностью внутреннего и наружного углов поворота управляемых колес.

Рис. Углы установки управляемых колес

Угол развала

Угол развала – это угол заключенный между плоскостью колеса и вертикальной плоскостью, параллельной оси автомобиля и считается положительным, если верхняя часть колеса отклонена наружу от вертикальной плоскости. Он необходим, чтобы обеспечить перпендикулярное расположение колес при движении автомобиля нагруженного автомобиля по отношению к поверхности дороги при наличии зазоров в шарнирных соединениях и деформации деталей переднего моста под действием масс передней части автомобиля. При установке колес с углом развала сила реакции дороги в основном передается на внутренний подшипник ступицы колеса, выполняемый обычно большего размера, чем наружный, что разгружает наружный подшипник колеса, а значит, уменьшает толчки, передаваемые на рулевой механизм.

При поперечном наклоне оси повернуть колесо всегда труднее, чем вернуть его в исходное положение – движе­ние по прямой. Это объясняется тем, что при повороте колеса передняя часть автомобиля приподни­мается на небольшую величину, и водитель прила­гает сравнительно большое усилие к рулевому колесу.

При возвращении управляемых ко­лес в положение, соответствующее дви­жению по прямой, масса автомобиля помогает поворачиванию колес и води­тель прикладывает к рулевому колесу небольшое усилие.

Однако при наличии развала колесо стремиться катиться от продольной оси автомобиля по дуге вокруг точки «О» пересечения продолжения оси колеса с плоскостью дороги. Для устранения этого явления колеса устанавливаются со схождением, т. е. не параллельно, а под некоторым углом к продольной оси автомобиля.

Нарушение угла развала колес приводит к одностороннему износу протектора . Если угол развала больше нормы, изнашивается наружная сторона протектора и, наоборот, если он меньше нормы – внутренняя сторона протектора. Кроме того, значительная разница в углах развала правого и левого колес вызывают увод автомобиля в сторону колеса с большим развалом.

Рис. Угол развала управляемых колес

В процессе эксплуатации автомобилей углы развала управляемых колес изменяются из-за изнашивания шарниров передней подвески, подшипников ступиц передних колес и деформации поперечины передней подвески.

Угол схождения колес

Угол схождения колес (разность расстояний между внутренними поверхностями задней и передней частей шин переднего либо заднего моста (Б – А)) необходим для того, чтобы обеспечить параллельное качение колес, так как при движении автомобиля из-за установки колес с развалом возникает усилие, способствующее разворачиванию колес на угол 0,5-1,0 от вертикальной плоскости автомобиля, что приводит к качению колес по расходящимся дугам. Кроме того, угол схождения предохраняет колеса от проскальзывания при наличии люфта в сочленениях рулевых тяг, подшипниках колес.

Углы схождения колес изменяются из-за изнашивания шарнирных соединений рулевой трапеции и деформации ее рычагов.

Угол схождения колес вызывает увеличенный ступенчатый износ протектора с образованием острых кромок, направленных к продольной оси автомобиля (при увеличенном угле) или наружу (при уменьшенном угле).

Характерной особенностью подвески переднеприводных автомобилей являются близкие к нулю или даже отрицательные значения углов развала и схождения колес. Расположение передних колес под такими углами обеспечивает их параллельность при движении, когда на них передается крутящий момент от двигателя автомобиля.

Угол продольного наклона оси поворотной стойки определяется величиной наклона верхнего конца оси назад от вертикали.

Благодаря продольному наклону оси колесо устанавливается так, что его точка опоры по отношению к оси поворота отнесена назад на определенную величину и колесо всегда стремится занять исходное положение, т. е. положение автомобиля при движении по пря­мой. Эта величина является плечом боковой силы, возникающей при повороте, в результате чего создается стабилизирующий момент, который стремиться повернуть колесо вокруг оси и вернуть его в исходной положение. Этим обеспечивается лучшая устойчивость и стабилизация управляемых колес при прямолинейном движении автомобиля.

Однако стабилизация управляемых колес зависит также от эластичности шин. Чем эластичнее шины, тем больше их деформация и момент, стремящийся повернуть колесо в нейтральное положение.

Угол поперечного наклона оси стойки определяется углом, образуемым осью стойки, верхняя часть которой отклонена внутрь, с вертикальной плоскостью. Угол считается положительным, если нижняя часть оси наклонена назад.

Такой наклон оси совместно с углом развала уменьшает расстояние между точкой пересечения геометрической оси подвески с дорогой и точкой центра контакта шины, т.е. уменьшается плечо А момента, который необходимо приложить при повороте колес автомобиля, а значит, облегчает управление автомобилем.

Рис. Угол поперечного наклона оси

Этот угол также содействует улучшению стабилизации передних колес автомобиля, особенно при небольших скоростях движения. Благодаря поперечному наклону при повороте автомобиля происходит небольшой подъем его передней части. Масса поднятой части автомобиля стремиться вернуть колесо после поворота в положение, соответствующее прямолинейному движению.

Разность внутреннего и наружного углов поворота необходима для исключения проскальзывания колес при их повороте.

Неправильные установка углов развала, схождения и соотношение углов поворота колес приводят к тому, что в местах контакта колес с дорогой они не только продолжают вращаться, но и частично скользят по ней. Проскальзывание колес приводит к повышенному изнашиванию шин, дополнительным энергетическим затратам. Неточно установленные углы поперечного и продольного наклона оси нарушают стабилизацию колес. В связи с этим пятна контакта шин левого и правого колес располагаются неодинаково по отношению к проекции оси поворота на плоскость дороги.

На предприятиях автосервиса для определения углов установки колес используют:

• динамические (фиксирующие диагностические параметры вращающихся колес автомобиля)
• статические (для проверки углов установки колес неподвижного автомобиля) стенды

Динамические стенды

Принцип действия динамических стендов

Статические стенды

Статические стенды позволяют с достаточно высокой точностью измерять величину схождения, развала колес, продольного и поперечного наклона шкворня (оси). По типу измерительных устройств эти стенды подразделяются на:

• оптико-электрические;
• электронные;
• лазерные.

Оптические стенды

Относительно хорошую точность измерения уг­лов установки управляемых колес обес­печивают оптические стенды , в кото­рых положения колес определяют с по­мощью зеркала или проектора, установ­ленных на колесах в плоскости их вра­щения.

Проекционные оптические стенды для определения углов уста­новки управляемых колес предусматривают установку на пе­редние колеса автомобиля к дискам из­мерительные головки, на каждой из которых имеется два проектора.

На задние колеса автомобиля с помощью адаптеров устанавливаются шкалы с делениями. Продольный световой луч проеци­руется на шкалы, и механик может визуально считывать значения углов схождения колес пе­редней оси.

Рис. Проекционные оптические стенды для определения углов уста­новки управляемых колес

После установки проекторов схож­дение колес определяют с помощью двух шкал, установленных на равных рас­стояниях спереди и сзади колес. Свето­вые метки при этом проектируются поочередно на обе шкалы путем по­ворота проектора на 180°.

Рис. Схема проекционного оптического стенда для определения углов установки колес авто­мобиля:
а – измерительное устройство; б – установка проектора; в – шкала измерительного устройства; 1 – колеса; 2 – проекторы; 3 – шкалы; 4 – световые пучки; 5 – экран; 6 – линии световых меток на экране

Угол развала α измеряют по ниж­ней шкале экрана 5. Для этого све­товую метку проецируют на конец стрелки А экрана, затем поворачивают проектор на 180°. Линия световых ме­ток 6 на экране образует с вертикалью угол развала а.

Угол поперечного наклона оси определяют при проецировании све­товой метки из конца стрелки В.

Угол продольного наклона γ шквор­ня определяют по изменению угла разва­ла колеса при его повороте до упоров вправо и влево. На экранах 5 нанесены специальные шкалы для определения из­менения углов поворота левого и пра­вого колес.

На предприятиях автосервиса находят также применение относительно недорогие лазерные стенды, общий вид которого показан на рисунке:

Рис. Составные элементы лазерного стенда для проверки углов установки колес автомобилей:
1 – держатели (кронштейны) зеркала; 2 – зеркала; 3 – поворотные круги; 4 – БКУ; 5 – направляющие БКУ; 6 – поворотные кронштейны; 7 – трап подъемника; 8 – подъемные устройства; 9 – полупрозрачные экраны; 10 – держатели с зеркалом для проверки перекоса и параллельного смещения мостов; 11 – юстировочные штанги; 1 – преобразователь напряжения; 13 – юстировочная линейка

Основным элементом стенда является блок контроля углов (БКУ), общий вид лицевой части которого показан на рисунке.

Рис. Блок контроля углов:
1 – гидростатический уровень; 2, 7, 8 – винты регу­лирования ориентации блока в пространстве; 3 – лицевая нацель; 4 – экран; 5 – вы­ключатель; 6 – шкалы для отсчета углов продольного к поперечного наклона осей поворота колес

БКУ предназначен для фор­мирования пучка лазерного излучения и определения углов установки колес. Для этого на экране 4 нанесены вер­тикальные и горизонтальные шкалы отсчета углов схождения и развала с пятиминутной ценой деления, две шкалы 6 для отсчета углов продоль­ного и поперечного наклонов осей по­ворота колес также имеют пятиминутную цену деления. БКУ снабжен гидростатическим уровнем 1, регулировочными винтами 7,8,2 для ориентации блока и винтами регулировки направления лазерного луча.

Особенности проведения контрольных измерений на стенде сводятся к следующему. Предварительно устанавливают на стенд автомобиль строго параллельно его продольной оси (отклонения не более ±5′). Для проверки углов управляемых колес на каждое из них устанавливают держатели с зеркалами при вывешенной передней оси автомобиля (центры зеркал должны находиться по центру колес). С помощью предусмотренных трех винтов каждое зеркало выверяют на параллельность диску колеса так, чтобы, при вращении его рукой отраженный от зеркала лазерный луч попадал в какой-то пятиминутный квадрат БКУ и не выходил, за его пределы.

Измерение параметров установки колес производится при постоянном (для разных моделей автомобилей) расстоянии между экраном БКУ и установленном на колесе зеркалом. Это расстояние равно 862 мм и задается по линейному шаблону перемещением каждого БКУ по специально предусмотренным направляющим.

Для измерения схождения поворотом одного из колес пятно лазерного луча совмещают с центральной вертикальной линией шкалы соответствующего БКУ, а по положению пятна лазерного луча на горизонтальной оси второго БКУ определяют угол схождения колес. Соответственно определяют угол развала, но по положению пятна лазерного луча относительно вертикальном оси шкал БКУ. Для измерения продольного угла наклона оси поворота одно из колес поворачивают так, чтобы лазерный луч попал на одну из шкал измерения развала. Это показание фиксируют. Затем колесо поворачивают до момента, когда лазерный луч появится па противоположной (от центра БКУ) шкале развала. Аналогично по разнице показании определяют продольный угол наклона поворота колеса, но в положении II, когда БКУ распо­ложены спереди автомобиля.

Измерение перекоса мостов осуществляют в положении II и на расстояниях от полупрозрачных экранов до центральной оси заднего моста, равных 862 мм. Угол перекоса мостов определяют по расстоянию h между пятном входа и обратной проекцией луча па полупрозрачном экране, причем измерение проводят для обоих колес заднего моста автомобиля.

Для измерения параллельного смещения мостов полупро­зрачные экраны устанавливают по центру дисков переднего и заднего колес проверяемого автомобиля. Параллельное смещение определяют по разности показаний на переднем и заднем экранах с учетом ширины колес автомобиля.

При определении перекоса заднего моста автомобиля проекторы монтиру­ют на задних колесах, а на передних – дополнительные экраны. При этом поло­жение передних колес должно соответ­ствовать прямолинейному движению ав­томобиля. При отсутствии перекоса зад­него моста абсолютные значения откло­нений световых меток на левом и правом дополнительных экранах должны быть равными.

К недостаткам вышеуказанных методов можно отнести невысокую точность, низкую скорость выполне­ния измерений. Из-за невозможности одновре­менного измерения параметров передней и зад­ней оси, в процессе работы приходится пере­ставлять передние измерительные головки на задние колеса. Кроме того, время операций значительно возрастает в связи с необходимо­стью проведения большого числа вспомога­тельных вычислений. При работе на таких стендах не предусмотрена возможность автоматического сравнения результатов измерений со значениями, рекомендуемыми предприятиями-изготовителями.

Электронные стенды для проверки углов установки управляемых колес

В настоящее время широко применяют электронные стенды для проверки углов установки управляемых колес . К основным их преимуществам относят высокую технологичность и работе, хорошие метрологические характеристики, возможность вывода информации о результатах измерения на цифровые и аналоговые индикаторы, на экран дисплея, цифро-печатающее и различного рода запоминающие устройства и т. п. Применение электронных стендов позволяет проверять углы установки не только передних, но и задних колес, что необходимо для некоторых моделей автомобилей.

Электронные стенды первых моделей оснащаются четырь­мя измерительными головками, в которых применяются потенциометрические датчики. Необходимая для изме­нений кинематическая связь между потенциометрами на соседних голов­ах обеспечивается с помощью специальных резинок (кордов) с крючками на концах, которые зацепляется за рычажки потенциометров перед проведением работ. Кордовые стенды обладают более высокой точностью по сравнению с оптическими, а имеющиеся в их составе интерфейсные платы позволяют выводить значения всех измеренных параметров на монитор, автоматически сравнить полученные значения с рекомендуемыми производителем. Передача информации между верительными головками и центральным мо­дулем осуществляется по проводам.

На более высокой ступени стоят стенды, в которых для измерений используется инфракрасное излучение. В сравнении с кордовыми они имеют более высокую точность измерений, и у них отсутствуют соединительные провода между измерительными головками. Вместо потенциометров на каждой головке установлены источники, связанные между собой посредством канала инфракрасного излучения. На каждой головке имеется матрица из специальных чувствительных элементов. Электронная система определяет, какой из них «засвечен», поперечным лучом источника от противоположной головки; и по величине расстояния от «засвеченного» элемента до центра матрицы определяется величина схождения для каждого из колес. Инфракрасные лучи, направленные вдоль автомобиля, служат для определения продоль­ной оси его симметрии. Оснащение такого стен­да персональным компьютером позволяет, по­мимо всего прочего, сохранять результаты про­веденных регулировок.

Примером такого электронного стенда является стенд Microline 400, общий вид которого показан на рисунке. Стенд оснащен датчиками с зарядовой связью, что позволяет проводить измерения без использования соединительных проводов и передавать данные по инфракрасным каналам связи.

Рис. Общий вид электронного стенд для проверки углов установки управляемых колес:
1 – монитор; 2 – клавиатура; 3 – графический планшет; 4 – корпус

В стенде имеется собой электронный блок, в который поступают сигналы от измерительных головок, навешенных на все колеса автомобиля.

Рис. Измерительная головка

Принцип действия программы, заложенной в памяти стенда и измерительной системы, основан на использовании указателя на графическом планшете.

Рис. Графический планшет:
1 – меню планшета; 2 – указатель

Как правило, в совокупности со стендом применяется подъемник. Перед определением углов установки колес измерительные головки с помощью специальных уровней устанавливаются в строго горизонтальное положение относительно плоскости подъемника. Информация о положении закрепленных на колесах автомобиля измерительных головок относительно горизонтальной и вертикальной плоскостей подъемника передается в электронный блок.

Анализируемые сигналы в виде цифровой, буквенной или графической информации поступают на экран дисплея. На основании полученной информации производятся соответствующие регулировки. Для сравнения нормативных и действительных значений параметров в памяти электронного блока хранится соответствующая информация по маркам и моделям автомобилей. В случае отсутствия информации она может вводиться.

В блоке памяти стенда встраивается постоянно обновляемая база данных автомобилей различных стран с допусками на основные параметры, схемами и анимацией регулировок. Ведется также архив клиентов, в котором запоминаются данные на каждый автомобиль и отрегулированные параметры. По окончании работ выдается распечатка с результатами измерений, а также нормативными значениями параметров.

Рис. Распечатка с результатами измерений

Лазерные стенды

В настоящее время все большее распространение находят компьютерные стенды с использованием 3D технологий , например «Гелионер» фирма «Хофманн», «Техно Вектор 7» – фирма «Технокар» (Россия).

Стенд такого типа состоит из персонального компьютера 1 и стойки 4, на которой перемещается в вертикальном направлении поперечина с двумя камерами 3 с встроенной видеосистемой.

Рис. Общий вид стенда с использованием 3D технологий:
1 – компьютер; 2 – лазерный луч; 3 – камера; 4 – стойка; 5 – мишень

На колеса автомобиля навешиваются специальные отражатели (мишени) 5, представляющие метки в виде круга или прямоугольника, выполненные на квадрате. Отражатели являются пассивными, т. е. действуют без подвода каких-либо электронных или радио соединений. Каждая камера контролируется двумя видеокамерами: одна отслеживает переднюю мишень, другая заднюю. Из камеры лазерный луч два раза в секунду освещает круги квадрата (мишень) вспышкой и, отражаясь, попадает в камеру видеосистемы. Синхронизированные с появлением вспышек камеры фиксируют изображение меток. Автомобиль при этом перекатывается вперед и назад на 15…25 см. В зависимости от положе­ния установленных на колесах мишеней (кото­рое зависит от величины углов установки колес автомобиля) меняется и проекция светоотража­ющих элементов на светочувствительную мат­рицу камеры. По степени изменения проекции светоотражающих элементов на матрицу систе­ма рассчитывает все углы установки колес автомобиля.

Стенд измеряет геометрические параметры с точностью 1 мм на дистанции 6 м, рассчитывает траектории движения меток и определяет положение осей вращения всех 4-х колес.

При повороте колес на 11..13º измеряется разность углов поворота колес.

Рис. Установка мишеней на колеса автомобиля

Главной особенностью стенда является исключение операций по вывешиванию колес и компенсации биения, что значительно уменьшает время проверки.

В банке данных параметров углов установки управляемых колес и геометрии кузова содержится информация по 5000 и более автомобилям с рисунками по месту регулировки. Кроме этого даются рекомендации по порядку регулировки, применяемому инструменту и необходимым расходным материалам.

Компьютер обрабатывает поступившую информацию, сравнивает ее с нормативной и показывает цифровое и графическое отображение углов установки колес. Процесс непосредственного измерения занимает около 4-х минут.

Программы измерений стенда «Гелионер» включают одновременное измерение в автоматическом режиме радиусов качения 4-х колес легкового автомобиля с графическим представлением разности показаний. Имея графическое изображение геометрических параметров, при проведении соответствующих регулировок, можно сразу наблюдать за изменением параметров.

Рис. Экран монитора стенда

Стенд «Гелионер» позволяет также определять состояние кузова по характерным для каждого автомобиля точкам параметров положения кузова, которые заложены в памяти банка данных.

Рис. Измерение положения кузова

Имеется также возможность измерения радиусов качения 4-х колес автомобиля с графическим представлением разности показаний.

Рис. Измерение радиусов качения

После измерений программа представляет радиусы всех 4-х колес, разницу между левым и правым колесами, разницу между передними и задними колесами.

Стенд позволяет также определять трехмерное пространственное изображение линейных величин колеи, базы и расстояний по диагонали. Имея значения геометрии кузова, ходовой части и углов установки управляемых колес, можно с высокой точностью определять не только текущее состояния указанных параметров автомобиля, но оценивать состояние кузова при оценке его повреждения, например при аварии, а также оценивать качество ремонта поврежденного автомобиля.

Рис. Измерение величин базы, колеи и расстояний по диагонали

Впервые для стендов по измерению геометрических параметров и ходовой части, в стенде «Гелионер» применено голосовое управление процессом измерений с любым языком или диалектом. Это позволяет уменьшить затраты времени на передвижение работающего к стойке для подачи команд. Пример: оператор регулирует схождение задних колес, и ему требуются регулировочные данные. Достаточно подать команды голосом: “Показания”, “Увеличить” и “Регулировка”.

Основными преимуществами стенда заключаются в отсутствии необходимости абсолютно горизонтальной плоскости, исключение трудоемких операций по вывешиванию колес и компенсации биений, отсутствие соединительных кабелей.

Наиболее совершенными технологиями при проверке углов установки управляемых колес являются роботизированные системы, например WAB 01 (Германия). Такая система включает в себя специальный подъемник ножничного типа с электронной синхронизацией движения платформы и установленные на ней измерительные головки. Перед въездом автомобиля на подъемник поворотные круги и задние площадки автоматически занимают положение, соответствующее расстоянию между осями обслуживаемого автомобиля, которое вы­бирается из базы данных. Головки имеют привод, позволяющий им перемещаться от одной оси к другой и автоматически находить центры колес проверяемого автомобиля. Измерения производятся без участия оператора: на измерительной головке имеется адаптер в виде трехлучевой звезды, опорные лапки которого автоматически подводятся к диску колеса. В основании адаптера находятся датчики, позволяющие по их положению на колесе определять углы установки колес.

Автомобиль в про­цессе измерений остает­ся неподвижным, а его колеса автоматически приводятся во вращение за счет разнонаправлен­ного движения передних поворотных кругов и задних площадок, встро­енных в платформы подъемника.

Применение электронных стендов позволяет проверять углы установки не только передних, но и задних колес, что необходимо для некоторых моделей автомобилей.

Принцип действия динамических стендов следующий. Колеса автомобиля при проезде площадки стенда или вращении на его роликах создают при контакте шин с опорной поверхностью боковую силу, которая фиксируется специальными устройствами. По типу опорно-воспринимающих устройств динамические стенды подразделяются на роликовые (барабанные) и площадочные. Основным недостатком динамических стендов является невысокая точность измерения. С их помощью можно лишь комплексно оценить установку колес, что затрудняет определение поэлементных неисправностей.

Наибольшее распространение в республике Беларусь получили динамические площадочные стенды MINC фирмы «Маха».

Такие стенды представляет собой площадку, имеющую возможность поперечного перемещения. Если колесо автомобиля по своим углам установки расположено не опти­мально, при движении в пятне его контакта с дорогой возникает поперечная сила, которая сместит площадку. Этот сдвиг определяется метрах на 1 километр.

Рис. Принцип определения положения колес

Смещение площадки указывает на общее состояние ходовой части и рулевого управления.

Стенд имеет рамную конструкцию, предназначенную для проезда через его подвижную контрольную платформу колеса в заданном направлении и измерения её горизонтального перемещения в направлении, перпендикулярном направлению проезда.

Рис. Конструкция стенда для экспресс-диагностики положения колес:
1, 2, 3, 6, 7 – салазки; 4 – измерительный датчик; 5 – измерительная плита; 8 – устройство сдвига; 9 – направляющие; 10 – короб.

Основными элементами конструкции стенда являются плита, по которой проезжает колесо проверяемой оси автомобиля, салазки, служащие для перемещения плиты, устройство сдвига. Устройство сдвига связано с измерительной плитой и может передвигаться по направляющим. В свою очередь с устройством сдвига связан измерительный датчик, представляющий собой потенциометр, регистрирующий величину сдвига и направление перемещения плиты при проезде по ней автомобиля.

Нахождение автомобиля на площадке определяется датчиком присутствия, находящимся под подвижной площадкой.

Рис. Датчик присутствия:
А – размещение датчика; В – датчик.

При переезде через измерительную плиту, установленную на уровне пола, она отжимается вправо или влево в зависимости от движения колеса. Это отклонение отображается на экране. Результаты измерений записываются автоматически последовательно (сначала для переднего, а затем для заднего моста) и отмечаются различными цветами.

Рис. Данные контроля схождения колес автомобиля

Зеленым цветом отображаются положительные результаты проверки, увод колеса при этом находится в пределах 0…7 м/км, оранжевым цветом отображается удовлетворительное состояние в пределах 7…14 м/км, красным – неудовлетворительное, если увод составляет больше 14 м/км или результаты увода отрицательные.

Неудовлетворительные результаты проверки свидетельствуют о неисправностях шин, колес, подвески, рулевого управления или на необходимость регулировки углов установки управляемых колес. Площадочные стенды характеризуются высокой производитель­ностью, так как время контроля определяется продолжительностью проезда площадок передними колесами со скоростью 3…5 км/ч.

Для более точного определения углов установки управляемых колес необходимо при­менять статические стенды на отдельном посту.

Регулировку схождения передних колес у всех легковых автомобилей производят изменением длины тяг за счет вращения регулировочных муфт рулевой трапеции.

Рис. Регулировки схождения передних колес

После регулировки муфты затягивают гайками или стяжными хомутами. При регулировке необходимо длину левой и правой тяг изменять на одинаковую величину, иначе изменится исходное положение рулевого колеса. Схождение колес можно измерять как в миллиметрах, так и в градусах. Для отдельных автомобилей регулируется схождение не только передней, но и задней оси установки специальных резинометаллических шарниров со смещенной осью рычагов подвески.

Необходимый угол наклона оси устанавливают регулировочными шайбами, расположенными между осью нижнего рычага и поперечиной, снимая их с одной оси и добавляя в другую (ВАЗ, “Опель”), или эксцентриковыми болтами рычага подвески при ослабленных гайках крепления переднего болта (“Мерседес”). Угол развала устанавливают регулировочными шайбами, добавляя либо убирая их одновременно с обеих осей (ВАЗ, “Опель”), или эксцентриковыми болтами (“Мерседес”, “Москвич – 2141”, ВАЗ — 2109).

Рис. Регулировка развала передних колес и закрепление шарнира стойки:
1 – шарнир-стабилизатор; 2 – задняя чашка; 3, 4 – гайки; 5 – болт крепления шарнира; 6 – фланец чехла; 7 – регулировочный болт

Углы поворота колес регулируются положением регулировочных болтов, ограничивающих угол поворота.

Для определенных легковых автомобилей углы установки регулируют поворотом верхней телескопической стойки при ослаблении гаек ее крепления (“Вольво”). Для некоторых моделей автомобилей (БМВ) предусматривается регулировка только схождения колес.

Углы развала и схождения колес легкового автомобиля предельно точно можно отрегулировать, не прибегая к услугам станции технического обслуживания. Нужно лишь обладать некоторыми слесарными навыками и располагать простейшим инструментом, чтобы своими силами изготовить для проведения этой регулировки комплект приспособлений, отличающихся простотой и удобными эксплуатационными качествами. Кстати отличные шины для BMW можно выбрать пройдя по ссылке.

Рассмотрим для примера вариант с автомобилем ВАЗ- 21063. Расстояние между центрами следа шин на земле – 1365 мм. Если через эти точки провести вперед по ходу движения автомобиля две параллельные линии, то они могли бы стать ориентирами для последующих регулировок. Однако осуществить это невозможно:выступающие части боковых поверхностей автомобиля станут помехой.

Следовательно, необходимо эти параллельные линии провести на некотором удалении от автомобиля. Осуществить это возможно при помощи комплекта устройств, которое можно назвать угломером. Основой угломера является рейка из древесины твердой породы или металла. Стороны ее должны быть строго параллельными. Длина рейки от 450 до 500 мм.

На рисунке 1 изображена такая деревянная рейка длиной 500 мм, толщиной 30 мм и шириной 70 мм.

На рисунке 2 показан угломер из квадратной трубы размером 25 х 25 мм, длиной 450 мм. На равном расстоянии от концов рейки сверлятся два отверстия под шпильку диаметром 6 мм. Расстояние между их центрами соответствует диаметру диска колеса – 360 мм.

В отверстия вставлены шпильки упоров. Последние изготовлены из листового металла толщиной 4 мм; их длина 120 мм и высота 50 мм. Упоры вплотную огибают кромку диска, касаясь поверхности шины. Кромка упора в месте соприкосновения с шиной срезана под углом 45 градусов.

Основание угломера специальными шпильками с зацепами на концах прикрепляется к диску, давление а шинах должно быть нормальным. Используя их упругость, можно достичь параллельности основания угломера относительно плоскости диска. Для проверки параллельности применяется линейка или штангенциркуль.

На одном из концов рейки прикреплена катушка с леской толщиной 0.2 – 0,3 мм, длиной около двух метров с отвесом на конце массой 20 – 30 г. На другом конце рейки закреплена винтом подвижная миллиметровая линейка длиной 80 – 100 мм. Желательно, чтобы она могла поворачиваться вокруг оси – так удобнее производить измерения.

На рейке, вершиной строго по ее центру, установлена дуга из листового металла толщиной 2 – 4 мм, шириной 25 мм (на рис. 2) или шириной 70 мм (на рис. 1), которая закрепляется на рейке фиксаторами или винтами.

Рис.1 Приспособление для регулировки углов развала и схождения \передних колес легкового автомобиля (А и Б — виды соответственно с правой и левой стороны угломера):
1 – миллиметровая линейка, 2 – основание приспособления (деревянный брусок сечением 30 х 70 мм), 3 – упоры (2 шт, Д16Т; 4 х50х120 мм), 4 – дуга (Д16Т; полоса толщиной 2 – 4 мм), 5 – шпильки с зацепами (стальной пруток диаметром 8 мм), 6 – катушка с леской длиной около 2 м, 7 – грузик отвес массой 20- 30 г.

Рис.2 Цельнометаллический вариант приспособления (А — внешняя сторона приспособления, Б — боковая сторона):
1 – миллиметровая линейка, 2 – основание приспособления (стальная квадратная труба 25 х 25 мм), 3 – упоры, 4 – дуга, 5 – шпильки с зацепами, 6 – катушка с леской, 7 – грузик-отвес.

Ориентир подвижной шкалы (цифра, метка) должен быть точно отрегулирован по высоте дуги. Леска, натянутая отвесом по поверхности дуги и метке на шкале – параллельна плоскости рейки, а рейка на упорах, в свою очередь,- плоскости колеса.

Предлагаемый вашему вниманию комплект угломеров имеет одинаковые детали и размеры, один и тот же способ регулировки. Во время регулировки колес машине должны располагаться на горизонтальной поверхности. Необходимо обеспечить доступ к передней нижней части автомобиля.

С помощью домкрата поочередно приподнимаем колеса и устанавливаем угломеры перпендикулярно земле (шкалой вниз). Леска или нить почти касаются поверхности шкалы. После этого колеса опускаются под неполной нагрузкой. Руководствуясь рекомендациями по регулировке (в инструкции по эксплуатации автомобиля), устанавливаем размеры развала.

Во время регулировки угла схождения колес угломеры закрепляются в горизонтальном положении (или это достигается поворотом приподнятого колеса). Шкала занимает положение по ходу движения автомобиля. На расстоянии 1,5-2 метра от передней чести автомобиля не уровне угломеров устанавливается рейка, планка или доска длиной 1,5 – 1,6 метра. Из катушек вытягиваются лески с отвесами, которые, огибая рейку, образуют ориентировочные линии. Ориентируем одну линию по шкале левого или правого угломера.

Вторую линию устанавливаем строго параллельно первой. Теперь можно приступить к регулировке в соответствии с инструкцией. Такой угломер можно использовать для регулировки колес и других автомобилей. Надо лишь учесть диаметр диска колеса и способ крепления к нему угломера.

Калибровка стендов регулировки развал-схождения автомобилей Hunter 3D

Калибровка 3D стендов производится через каждые 6 месяцев. Но на практике основная часть автосервисов производит этот вид работ по наличию возвратов или спорных случаев с клиентами, касаемых регулировки углов установки колёс.

Цель настоящей статья не в рассказе о нюансах самой калибровки стендов, или её анализа, оставим это специалистам в этой области, цель передать информацию о признаках предстоящих возвратов клиентов по вопросам развал-схождения.

Основной причиной нарушения точности измерения стенда является изменение геометрического расположения плоскости измерения относительно положения камер. Прогиб проездных путей на подьёмниках, или смотровых ямах, исходя из нашей практики, могут составлять до 30мм. Отклонение 8мм от горизонтальной плоскости уже сказывается практически на всех автомобилях. Плоскость не должна иметь отклонение от горизонта более 5мм., а для некоторых марок автомобилей не более 1мм по диагоналям платформ межу собой, если прогиб плоскости наличествует, его необходимо устранить, и только после этого калибровать стенд. Специалистам нашей компании часто приходиться восстанавливать геометрию проездных путей при получении вызова на калибровку стенда.

Вторая по повторяемости неисправность стенда приводящая к нарушению измерений , это повреждённая мишень. Характерные повреждения видно визуально, в виде растрескивания корпуса мишени, изгиба оси «шестиугольные мишени», деформация отражателей. В этой ситуации лучше вызвать специалистов для проведения дефектации, и принятия решений по результатам её проведения.

Отдельно стоит отметить случаи, когда калибровка и её проверка сходятся, но поскольку возвраты есть, крайним вероятнее всего окажется «развальщик», но крайний не всегда виновный. Поэтому лучше вызывать специалистов, которые могут это проверить. В нашей практике были такие случаи, и соответственно найдено решение вопроса. Характерным примером может являться схождение передних колёс одна сторона в минус, другая в плюс на одинаковое отклонение, т.е суммарное схождение будет стремиться к нулю, и на всех автомобилях не зависимо от марки и модели.

В остальном обычно все выглядит очевидно, ситуация не позволит создать поток возвратов, но заставит вызвать специалистов, см. фото.

Технический отдел Центра Ремонтных Технологий.

Развал схождение колес своими руками

Если вы живете в большом городе, то развал схождение своими руками, конечно же, не делаете. Мы привыкли к услугам профессиональных автосервисов, которые, как правило, используют лазерный стенд развал схождения.

А ведь всего два-три десятилетия назад, сделать развал схождение своими руками считалось вполне нормальным для большинства автовладельцев. Один из факторов, способствующих этому, заключается в том, что оборудование для развала схождения колес достаточно простое. Для его использования какие-либо специальные навыки не нужны.

Советы из нашей статьи могут пригодиться вам в том случае, если вы живете в городе, где нет мастерской с оборудованием для развала схождения. Такое обучение непременно поможет вам сделать развал схождение колес.

Иногда автомобиль ломается совершенно неожиданно, к примеру, возникают проблемы с амортизатором или подвеской. После замены таких деталей обязательно необходимо делать развал схождение колес.

Конечно, развал схождения своими руками будет далек от идеала, однако с помощью его проведения вы сможете добраться до ближайшего автосервиса на нормальной резине.

Базовые параметры развал схождения колес

Перед тем, как отрегулировать развал схождения своими руками, необходимо ознакомиться с информацией о том, как правильно выполнять эту процедуру. Напомним, что развал схождения нужно делать каждый раз после ремонта ходовой части автомобиля или улучшения/замены одной из составляющих подвески.

Параметры для всех колес

• Развал колес представляет собой угол между плоскостью вращения колеса автомобиля и его вертикалью. Если развал является отрицательным, верхняя часть колеса направлена внутрь вертикали, а вот при положительном развале колесо направлено верхней частью наружу.
• Схождение колес – это угол между направлением движения колеса и плоскостью его вращения. Данный показатель измеряют в миллиметрах либо градусах/минутах.

Параметры для управляемых колес

• Угол поперечного наклона представляет собой угол между вертикалью колеса и проекцией оси его поворота на поперечную плоскость. В том случае, если регулировка развал схождения сделана правильно, он обеспечивает самостоятельное выравнивание колес под влиянием веса машины.
• Продольным углом наклона оси поворота колеса или кастром называют угол между вертикалью и проекцией оси поворота колес уже на продольной плоскости. Данный угол должен обеспечивать выравнивание колес в результате воздействия скорости. Для обычной машины нормальным кастром считают угол в 6°.

Как самому сделать развал схождение

Регулировка угла развала колес

Для правильного выполнения регулировки развал схождения колес, необходимо подготовить ровную площадку (желательно с наличием смотровой ямы), шнур с отвесом, кусочек мела, а также базовый набор для машины. Колеса необходимо выставить в положение движения прямо. После этого наносим метки по диаметру колеса в верхней и нижней частях, используя мел. Далее надо приложить к крылу, а также возле меток шнур с отвесом и определить расстояние от шнура до обода колеса.

Необходимо чтобы разница во время измерения составляла ±3 мм. Если вы хотите сделать развал схождения своими руками максимально точно (учитывая то, что крыло, а также обод далеко не самые ровные), советуем произвести следующие действия.

Машину нужно немного прокатить, чтобы колеса провернулось ровно на 90°. Все действия повторяем еще раз. Не забудьте записать результаты замеров.

После этого нужно снять колесо и отпустить пару болтов, которые крепят кронштейн стойки поворотного кулака и амортизатора. Затем необходимо сдвинуть поворотный кулак наружу либо внутрь, учитывая то, какие результаты были получены во время проведения замеров. Устанавливаем кронштейн и колесо на место. С помощью данных действий можно достичь правильного угла развала.

Нормальные показатели угла развала для передних колес у заднеприводных машин – +1/+3 мм., а вот для автомобилей с передним приводом нормой является -1/+1 мм.

Регулировка угла схождения колес

Для регулировки угла схождения колес нам понадобится телескопическая линейка. Для выполнения процедуры нам также нужна ровная поверхность, яма, а также колеса, направленные «прямо».

Перед тем как начать регулировку, наносим метки на внутренней части покрышки возле самых дисков, используя мел. В линейке нужно создать предварительный натяг, после чего установить её концы в отмеченные места так, чтобы она не касалась элементов подвески либо кузова автомобиля. «0» необходимо совместить с неподвижным указателем и зафиксировать шкалу.

Далее надо аккуратно прокатить машину вперед, в результате чего линейка должна немного сместиться назад, однако она не должна контактировать с какими-либо деталями.

Теперь пришло время проверить показания инструмента. Если вы видите, что расстояние между колесами сократилось, это свидетельствует о необходимости укорачивания рулевых тяг, а вот если оно выросло – тяги придется удлинять. Для изменения длины тяг используется муфта.

Данная информация поможет вам сделать развал схождение своими руками в любое время. После того как вы снова приедете в большой город, советуем вам отправиться в ближайший автосервис и еще раз убедиться в том, что все параметры настроены правильно и развал схождения колес на стенде соответствует норме.

Надеемся, что наши советы помогли вам понять, как проводится развал схождение своими руками.

Развал-схождение колёс своими руками + ВИДЕО

Жители мегаполиса уже давненько не делают развал схождение своими руками. Нас избаловали такие производные цивилизации, как автосервисы. Что проще, есть деньги и полчаса времени, заехал в автосервис, и тут вам, пожалуйста – лазерный стенд развал схождения любой модели автомобиля.

А лет 20-30 назад, на «классике» развал схождение своими руками – это была норма. Тем более, что оборудование для развала схождения не требует особых знаний и навыков. Речь идёт о линейке регулировки угла схождения колес.

Но, вдруг, случится непредвиденное. Мобильный Интернет есть, а мастерской в округе, в которой есть оборудование для развала схождения, нет. Вот тут-то вам и пригодятся наши советы.

Совершенно нелишним будет пройти виртуальное обучение, развал схождение колес в котором мы опишем как мануал. Кроме того, вам поможет правильно сделать развал схождение видео, специально снятое нашими добровольными помощниками.
Параметры развал схождения колес

Прежде, чем производить процедуру регулировки развал схождения своими руками, конечно же нужно знать основные параметры, которые являются отправной точкой удачной регулировки колес.

Замена амортизатора, тюнинг подвески, или какой-то другой незначительный ремонт «ходовой», требует обязательной контрольной регулировки установочных углов колес.

Параметры для всех колес

Развал колес – это угол между вертикалью и непосредственной плоскостью вращения колеса. Отрицательный развал – это когда колесо направлено верхней стороной внутрь вертикали, а положительный, если верхняя сторона колеса направлена наружу.

Схождение колес – это угол между плоскостью вращения колеса и направлением движения. Измеряется схождение в градусах/минутах и в миллиметрах.

Параметры для управляемых колес

Продольный угол наклона оси поворота колеса (кастр) – это угол между проекцией оси поворота колес на продольной плоскости и вертикалью. Этот угол, если проведена правильная регулировка развал схождения, обеспечивает самовыравнивание колес за счет скорости. Для стандартных авто кастр считается нормой в 6°

Угол поперечного наклона – это угол между проекцией оси поворота на поперечную плоскость и вертикалью. Он обеспечивает самовыравнивание колес за счет веса авто.

Как самому сделать развал схождение

Регулировка угла развала колес

Для того, чтобы регулировка развал схождения колес прошла успешно вам понадобится: ровная площадка, в идеале со смотровой ямой, мел, шнур с отвесом и стандартный набор для вашего авто. Колеса выставляем в положение прямолинейного движения. Мелом делаем метки по диаметру колеса вверху и внизу. Шнур с отвесом приложите к крылу и в районе меток измерьте расстояние от обода до шнура.

Разница при измерении должна быть ±3 мм. Для того, чтобы при проведении развала схождения своими руками была достигнута чистота процедуры (с учетом того, что и обод и крыло, и поверхность – не идеально ровные величины) нужно сделать следующее.

Прокатить авто, провернув колесо на 90 градусов. И вновь повторить процедуру. Результаты замеров записывайте.

Затем снимается колесо, отпускаются два болта крепления кронштейна стойки амортизатора к поворотному кулаку. Поворотный кулак нужно сдвинуть внутрь или наружу, в зависимости от результатов ваших замеров и на такое же расстояние. Таким образом мы добьёмся необходимого угла развала. Затем подтяните болты, поставьте колесо и вновь проведите замеры.

Заднеприводные автомобили допускают норму угла развала передних колес в пределах +1/+3мм., а у переднеприводных норма -1/+1мм.

Регулировка угла схождения колес

Наиболее удобный инструмент для регулировки угла схождения колес – телескопическая линейка со шкалой. Требования к положению автомобиля те же: яма, ровная поверхность, направление прямолинейного движения.

Перед началом регулировки мелом на внутренней стороне покрышки нанести метки, вплотную к дискам. В линейке создается предварительный натяг, затем она устанавливается концами в намеченные мелом точки. Совмещаем «ноль» с неподвижным указателем и фиксируем шкалу.

Линейка не должна касаться частей кузова или подвески. Чуть прокатить авто вперед, чтобы линейка сместилась назад, но не касалась кузова и подвески.

Проверьте показания линейки теперь. Если расстояние между колесами стало меньше – рулевые тяги нужно укорачивать, если больше – удлинять. Регулировка длины тяг производится при помощи муфты.
Видео о том, как правильно сделать развал-схождение колес

Надеемся, что мануал о том, как сделать развал-схождение колес своими руками + видео, помогут вам. После прибытия на «большую» землю для успокоения своей души заедьте в автосервис и проведите контроль параметров на оборудовании для развал схождения колес.

Удачи вам при регулировке развал схождения своими руками.

Похожие материалы

Развал колес на ваз 2108 своими руками

Фотоальбомов, с одинаковым давлением в шинах, рекомендуем ознакомиться, национальный фотоархив. Возьмите нитку и зафиксируйте ее на верхней части крыла автомобиля. Но при отсутствии таких атрибутов можно использовать проверенный дедовский метод. Как, развал схождение ВАЗ 2110 своими руками. Замена опорного подшипника ВАЗ 2110 своим руками без сходразвала. Но это нужно проверять при движении по ровной дороге. У многих современных автомобилей имеется отрицательный развал колес задней. Чтобы она проходила четко через центр колеса.

Развал схождения своими руками на ваз 2109 Avto-Gid

• Но перед этим обязательно удостоверьтесь в том, что в шинах одинаковое нормальное давление.
• Смотрите так же очень познавательный видео сюжет.
• Осмотрите подвеску крепление должно быть надёжным.
• Масса груза должна составлять 320 кг, и ее необходимо распределить равномерно на все четыре колеса.
• Допустимо отклонение в большую сторону не более чем на 20 минут.
• Зачем необходимо делать развал-схождение.
• Помните о том, что нельзя допускать сведения колёс внутрь это плохо отразится на устойчивости автомобиля, особенно в зимнее время.
• Поверните руль так, чтобы нитка касалась обеих сторон покрышки переднего колеса.
• Поэтому к передней части заднего колеса нужно приложить брусок с толщиной.

Сход развал ВАЗ 2110 своими руками — фото, описание на VAZ

Что сэкономит средства и порадует вас. Поэтому на специализированную станцию диагностики обращаться вовсе не обязательно. Это минимальный набор, что угол развала составляет 20 минут не градусов. Развал схождение своими руками на ваз операция вполне доступная. Фото этапов процедуры приведено для наглядности и мания процессов. Как самому сделать сход развал на ВАЗ 2110 Простейший и самый экономичный для бюджета вариант разработанного компанией. Под каким углом относительно вертикали установлено колесо автомобиля.

Сход развал своими руками 2110 — фото, описание на VAZ

При регулировке на компьютеризированных стендах углы обозначаются с префиксами. Регулировка угла схождения колес, то можно ли для этой регулировки использовать гайки. BMW E38 Club Развал передних колес. Металлические крючки или канцелярские кнопки, развал на ВАЗ 2110 своими руками еще подкорректировать. Разница значений это и есть развал колес. Регулировка угла развала колес Ваз2107, усилие должно быть примерно 4050, геометрия передних колёс своими руками на примере ваз 2110. Гаечные ключи рожкового и накидного типов..

Сход развал своими руками 2110 регулировка угла развала и схождения.	Схождение своими руками ВАЗ 2110.применяя шлифовальную машину типа 602.210.004 ВАЗ или торцешлифовальную.	А процедура проведения регулировки занимает по времени не более часа.
Поэтому нужно уделять должное внимание состоянию рулевого управления и подвески.	Крепим на отвесе на крыле нитку так, чтобы она проходила через центр ступицы.	Вращайте муфту до тех пор, пока между ниткой и покрышкой переднего колеса не нормализуется зазор.
Приспособление для регулировки развала колес легковых автомобилей: 1 — угол.	Используя клещи типа «Кобра необходимо вращать муфту.	Впрочем, развал схождение своими руками ВАЗ 2110 вполне обычная процедура.
Затягиваем контргайки и ещё раз проверяем.	Чтобы проверить схождение, необходимо использовать прочную нить с привязанными на концах крючках.	Причем машина должна быть нагружена это обязательное условие для проведения работы.
Но при регулировке проводится замер угла относительно нормального положения.	Порядок проведения работы несложный, достаточно иметь немного терпения, мастерство придет со временем.	Сход развал на ВАЗ 2110 своими руками.

Растение мухоловка : уход в домашних условиях

• Проверяем схождение, теперь проверим схождение.
• При проведении работ внимательно осматривайте всю подвеску, состояние сайлентблоков и шаровых шарниров, наконечников рулевых тяг.
• Развал схождение на ВАЗ 2110 своими руками.
• Развал схождение колес своими руками.

Пошаговая инструкция как заменить передний опорный подшипник ВАЗ 2110.

Для этого выполните следующие действия, схождение необходимо устанавливать на уровне около. Бьте натяжение хомутов муфт наконечника рулевой тяги. Удостоверьтесь в том, крутим рулевое колесо до такого положения.

То установка углов колес не принесет никакого результата.

Как сделать сход развал на чери амулет. Задний или передний привод у автомобиля. Когда нужно регулировать развалсхождение, в зависимости от типа резины давление может колебаться в интервале. Причем это не зависит от того. Машина все равно постепенно уходит в сторону 82 5 Атм.

Если развал колес отрегулирован неверно с одной стороны. На семерках угол схождения положительный, как отрегулировать схождение колес, для переднеприводных моделей он должен быть отрицательным. То при движении автомобиль будет уносить вбок. Как правильно отрегулировать заслонки печки 1118.

Развалсхождение на ВАЗ2107 своими руками на задних колесах не проводится. Теперь можно делать развалсхождение на ВАЗ2107 своими руками. Суммарное схождение колес должно быть не более.

Всё что вам понадобится для регулировки развал схождения это по возможности ровная площадка.

Как провести выравнивание своими руками

Вы можете исправить, отремонтировать, настроить или обновить что угодно с помощью подходящих инструментов и руководства. Однако, если вы ремонтируете детали рулевого управления и подвески, вы можете нарушить регулировку углов установки колес. Вы все равно захотите получить компьютеризированное выравнивание, если это произойдет, но доберитесь до магазина — и избегайте травм и повреждения автомобиля — с помощью этих советов по выравниванию своими руками.

рулевые тяги

Осевой стержень замена обычно требует только рулетка:

• Measure: Для внутреннего конца штока галстука, мера от монтажной поверхности до стопорной гайки.Затем установите стопорную гайку такой же длины на новый конец рулевой тяги.
• Спин : Для внешнего конца рулевой тяги ослабьте стопорную гайку и открутите старый конец внешней рулевой тяги. Спин на новой части, пока она не упрется в стопорную гайку — угол схождения, как правило, рядом с которой это было раньше.

Развал, колёсико и схождение

Развал, колёсико и схождение ваших шин могут быть повреждены при ремонте рулевого управления и подвески. Несколько методов могут помочь вам получить достаточно близкие углы выравнивания, чтобы проехать к центру центровки:

• Строка : Поставьте пару домкратов перед автомобилем на несколько футов, затем проведите трос Мейсона с одной домкратной стойки. вниз по стороне автомобиля, вокруг задних колес, затем вверх по противоположной стороне автомобиля к другой опоре домкрата.По высоте струна должна проходить по центральной линии колес, поэтому отрегулируйте струну вверх или вниз на шинах и опорах домкрата соответственно. Теперь, когда рулевое колесо прямо вперед, шины должны едва касаться тетивы. Если натянуть или выпустить, струна должна будет огибать колесо. Идите и посмотрите на это. Если струна погнута, отрегулируйте концы рулевой тяги, чтобы выпрямить колеса.
• Уровни и линейка : Для этого метода вам понадобится пара четырехфутовых уровней и небольшие зажимы для стержней.Слегка прижмите уровни к колесам, чтобы они выступали вперед и назад от шин. Для седанов и некоторых внедорожников вам может понадобиться отвес, чтобы отметить концы уровня на полу. Затем с помощью линейки измерьте расстояние между уровнями колес вперед и назад. Размеры должны быть такими же. Если передний размер больше, то ваши колеса нужно сгибать, или наоборот.
• Магнитный датчик угла : Используя небольшой магнитный уровень или датчик угла, посмотрите, насколько вертикальны ваши колеса.Если крылья не мешают, можно использовать четырехфутовые уровни. Обычно развал бывает отрицательным, а верхняя часть колеса наклонена к автомобилю. Регулируйте развал только в том случае, если он более чем на градус положительный или отрицательный. На амортизационных подвесках поднимите автомобиль, ослабьте болты поворотных кулаков и вытяните колесо вверх. Хорошо затяните болты и уроните автомобиль. Рычаги управления с эксцентриковыми кулачковыми болтами легче отрегулировать.

Эти методы не дадут вам точной точности, но быстрое и грязное самодельное выравнивание может доставить ваш автомобиль в магазин, не повредив шины и не сбив вас с дороги.Компьютеризированная регулировка от вашего местного NAPA AutoCare будет держать ваше рулевое колесо прямо, улучшать отслеживание транспортного средства и предотвращать ненормальный износ шин.

Ознакомьтесь со всеми продуктами для выравнивания фасадов, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о выравнивании поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Бен разбирал вещи с 5 лет и снова собирал их вместе с 8.После того, как он занялся ремонтом дома и на ферме своими руками, он нашел свое призвание в программе ремонта автомобилей CGCC. После того, как он проработал 10 лет на ASE CMAT, Бен решил, что ему нужны перемены. Теперь он пишет на автомобильные темы в Интернете и по всему миру, включая новые автомобильные технологии, транспортное законодательство, выбросы, экономию топлива и ремонт автомобилей.

7 удивительных стоек для ремонта колес для велосипеда своими руками — Bike Hacks

Колеса для обточки — это не то же самое, что и строительные колеса. Используется аналогичное оборудование, но когда строительство более трудоемкое и требует специального оборудования.Однако ремонт уже построенного колеса не должен быть страшным (хотя вы, вероятно, сделаете свое колесо хуже, когда впервые возитесь с ним. Совет: затягивайте меньше).

Наличие специального стенда для правки помогает. Вы, безусловно, можете купить подставку для правки, которая будет вам хорошо служить. Но так как это такая случайная задача, и поскольку у вас, вероятно, есть подходящие материалы, вы можете сначала попробовать построить свой собственный.

Прежде чем мы углубимся в варианты стенда для настройки, вы можете найти это короткое видео на YouTube полезным (и вдохновляющим).Посмотрите первые 3 минуты:

Вот 7 прилично выглядящих стендов для правки, которые вы можете построить самостоятельно, материалы и желаемое качество будут определять стоимость.

---

Этот первый стенд для правки очень прост в сборке. Вам понадобится —

— запасная вилка

— настольные тиски

— стяжка-молния.

Опустите вилку в тиски, затем установите колесо с внешней стороны вилки. Используйте застежку-молнию в качестве наглядного пособия (или, как создатель этого хака, используйте отвертку и твердую руку).

Руководство Роджера Муссона по сборке колес

Следующая деревянная подставка для правки выглядит довольно мило и элегантно. Аарон из AAKT был вдохновлен электронной книгой Роджера Муссона по сборке колес. На нее приятно смотреть, и было бы трудно воспроизвести элегантность, но хакер мог бы придумать более уродливую модель, которая, скорее всего, будет работать так же хорошо.

Как обычно, на помощь приходит Instructables.com. Это руководство по созданию собственного стенда для правки приятно тем, что в нем в основном металлические детали.Он создан для точности, но недостатком является то, что вам нужно сначала купить дешевый стенд для правки, а затем модифицировать его для более высоких допусков.

Еще одна деревянная подставка для правки

Вот еще одна деревянная подставка для правки с несколькими фотографиями. Думаю, это может быть мой фаворит, но фотографии немного зернистые. Облом. Дизайн довольно проработанный, с некоторыми общими инструкциями по сборке. Опять же, это, вероятно, лучше всего использовать для вдохновения, а не для точной копии.

Стенд для правки из дерева

И еще один стенд для правки из дерева. У него самый простой дизайн из всех деревянных версий, но, опять же, нет четких инструкций по сборке. Вам нужно будет изучить большую картинку, чтобы понять, что происходит.

Следующие два стенда уже были представлены на Bike Hacks.

Тоби из Теннесси представил стенд, состоящий из части вилки.

Роб из Австралии с помощью ножовки и угловой шлифовальной машины создал подставку из задней части ломовой крупногабаритной рамы.

Если вы построили свой собственный стенд и хотели бы, чтобы он был представлен, сообщите нам об этом.

Центровка колес своими руками — это проще, чем вы думаете!

Если вы заранее знаете, что носок равномерно разделен на каждую ось, то использование подносок, как описано выше, является отличным способом измерения и отслеживания изменений. А поскольку схождение — это эффективный способ отрегулировать реакцию на поворот и баланс управляемости, я обнаружил, что использую пластины для носка на трассе гораздо чаще, чем датчик развала колес.Чтобы проверить индивидуальный зацеп на каждом колесе, вам необходимо настроить коробку для струн, в которой вы пропустите струну по обеим сторонам автомобиля вдоль горизонтальной прямой линии колес и на равном расстоянии от центральной точки каждого колеса. Вы можете купить причудливую конструкцию струнной коробки, такую ​​как GMG использует на той картинке Porsche из более ранней истории, или вы можете использовать несколько опор для домкратов, пару кусков металлических трубок (прикрепленных к стойкам с помощью тисков или зажимов) с просверленные отверстия в каждом конце, и кусок веревки, прикрепляющий их, как я.

Однако необходимо учесть любую разницу в ширине передней и задней колеи, чтобы коробка имела квадратную форму, в противном случае вы получите перекос в измерениях. Таким образом, если ширина задней колеи, например, на дюйм уже, чем передняя, ​​вам необходимо компенсировать это, установив шнур на 1/2 дюйма дальше от центра задних колес.

После того, как ваша коробка для струн аккуратно выровнена и выровнена, вы можете провести измерения от передней и задней части шины до струны, так же, как вы делали бы с носками, чтобы увидеть, какой схождение на каждом колесе индивидуально. .Теперь у вас есть возможность установить схождение отдельно для каждого угла автомобиля или исправить общее схождение переднего и заднего колеса таким образом, чтобы оно равномерно разделилось из стороны в сторону (особенно важно для передней оси, поскольку неровный передний схождение может привести к тому, что автомобиль тянуть в сторону при ускорении). Просто не забывайте проверять квадрат тетивы каждый раз, когда вы поднимаете машину домкратом, чтобы отрегулировать схождение, потому что он неизбежно опустится в немного другом положении. Вы также должны немного покатить и подбросить машину после изменения развала или носка, просто чтобы убедиться, что машина встала на место перед повторным измерением.Также убедитесь, что передние колеса направлены прямо вперед. Это может быть довольно трудоемким в первый раз, когда вы делаете выравнивание своими руками, с большим количеством настроек и повторных настроек строки строки, когда вы подкрадываетесь к точным настройкам, которые пытаетесь набрать. Я потратил часы на настройку выравнивание в моем гараже, чтобы получить его в самый раз, но это приятное чувство, когда вы, наконец, набираете его и делаете это сами. Вы научитесь работать быстрее и эффективнее, если потратите на это немного времени.

Передний носок регулируется на стяжных шпильках, ослабляя контргайку, а затем поворачивая шток в конце стержня с резьбой (который соединен со ступицей / кулаком через шаровое соединение или внутреннее соединение) для его удлинения или укорочения. Полезно измерить длину поперечной рулевой тяги с каждой стороны автомобиля, так как это может сказать вам, есть ли у вас большой или меньший зацеп, одна сторона или другая, плюс это дает вам точку отсчета для измерения количества изменений, которые вы сделать с начальной точки.

На заднеприводных японских автомобилях, с которыми я привык работать, развал и схождение задних колес регулируются с помощью эксцентриковых болтов, которые прикрепляют рычаги управления к шасси. Вращая эти эксцентриковые (яйцевидные) болты, положение рычагов относительно шасси изменяется таким образом, что в процессе регулируется либо изгиб, либо схождение. У этих болтов часто есть градусы, отмеченные на их поверхности фланца, что позволяет легче увидеть, насколько вы изменили развал или схождение. На FWD Hondas, с другой стороны, задний носок регулируется путем перемещения точки крепления носка, в то время как развал регулируется путем установки вторичного верхнего рычага компенсатора, который можно физически удлинить или укоротить, так же, как регулируются рулевые тяги. на передке автомобиля.Направляясь, ознакомьтесь с тем, как регулируется развал и схождение на вашем автомобиле в качестве первого шага к выполнению самодельной центровки, и нанесите на эти контргайки и эксцентриковые болты немного проникающего масла (PB Blaster или подобное), потому что эти присоски имеют тенденцию ржавчина и заедание со временем.

Обычно мне нравится настраивать свои гусеничные машины с небольшим схождением впереди, чтобы стимулировать более быструю реакцию на поворот. Что касается настроек схождения задних колес, мне обычно нравится небольшой схождение на автомобилях с передним и полным приводом, чтобы помочь задней части вращаться и следовать за передней частью, в то время как на автомобилях с задним расположением я часто заканчиваю легким схождением для некоторой дополнительной середины поворота. задняя устойчивость.Но то, как вы меняете настройки носка, будет зависеть от вашего стиля вождения, от того, как настроена остальная часть вашей подвески, и от того, к какому типу баланса вы стремитесь. Очевидно, что регулировка углов установки колес и, в частности, настройки схождения будут сильно отличаться на автомобиле с захватом / гоночным автомобилем с передним приводом, чем, например, на автомобиле для дрифта с задним приводом.

Обычно у нас есть довольно хорошее представление о том, с чего начать с наших настроек выравнивания, основываясь на многолетнем опыте настройки машин для гоночной трассы, но каждая машина немного отличается, поэтому постарайтесь выработать привычку собирать шины. временные данные и мониторинг характера износа шин, которые помогут вам в изменении центровки, которые могут улучшить сцепление автомобиля с дорогой и характеристики управляемости.С чисто эксплуатационной точки зрения, регулировка колес на самом деле сводится к тому, чтобы шины работали наилучшим образом, но иногда есть причины использовать настройки выравнивания для регулировки баланса управляемости или изменения характеристик поворота, даже если это означает небольшое ухудшение характеристик шин. Не бойтесь экспериментировать с регулировкой углов установки колес, поскольку это мощный инструмент настройки, который действительно можно легко реализовать с помощью правильного набора инструментов и готовности их использовать.

Как сделать собственное выравнивание с помощью углового утюга и двух рулеток

Все фотографии Clay Weiland

Как и многие из вас, обслуживание собственного автомобиля — большая часть моей жизни.Это не только дает некоторые финансовые преимущества, но и дает небольшое облегчение от всего остального. Назовите это автомобильным катарсисом. Однако некоторые работы я всегда оставлял профессионалам — до недавнего времени, когда я решил нанести удар по интерфейсу. Я подумал, насколько это может быть сложно?

Моя жена убила бы меня, если бы я превратил наш гараж в покрасочную кабину, мою сварку лучше всего описать как «не так уж плохо для шимпанзе с метамфетамином», а у меня пока нет шиномонтажа или балансировщика.

Но предварительная настройка, которая обычно требует модных станков и / или реальных денег, чтобы сделать это в магазине, казалась выполнимой без всего этого — по крайней мере, согласно моему собственному исследованию по этой теме.Моим подопытным кроликом был бы мой BMW 1600 1967 года, так как текущий комплект шин должен служить долго, и я собираюсь отправиться в путешествие.

Прежде чем мы перейдем к тому, как это произошло, давайте поговорим об основах того, что на самом деле представляет собой регулировка углов установки колес. С этой целью я сделал несколько полезных иллюстраций:

G / O Media может получить комиссию

Проще говоря, большинство водителей поймут, что если автомобиль не настроен правильно, он не будет двигаться прямо и потребует исправления на руле.Это раздражает и даже опасно.

Чтобы проиллюстрировать, как это работает, позвольте мне показать вам, насколько параллельны (или нет) колеса, если смотреть сверху, по отношению друг к другу и к кузову автомобиля. Схождение возникает из-за того, что передняя кромка колес и шин находится ближе друг к другу, чем задняя кромка. Toe-out — это наоборот.

Это мера вертикальной плоскости колеса, перпендикулярной земле. Положительный развал означает, что верхняя часть колеса и шины выходят наружу.Отрицательный развал означает, что колеса наклонены внутрь. Как правило, вам нужен отрицательный развал в 1–1,5 градуса, чтобы шины имели красивое плоское пятно контакта при повороте. Еще немного, и вы просто изнашиваете внутреннюю часть шины.

Одна вещь, которую вы, вероятно, не хотите? То, что называется «Hella flush», обычно означает такой отрицательный развал, что вам придется менять шины так же часто, как и масло, поскольку они будут наклоняться настолько, что внутренний протектор изнашивается задолго до внешнего.

Это вращение колеса в сборе вдоль его собственной оси, обычно это угол между вертикалью и наклоном стойки стойки. Положительный кастер, когда подвеска «откинута назад», создает устойчивость рулевого управления на высоких скоростях. Однако слишком много, и это начинает сказываться на развале в поворотах. Вам почти никогда не нужно настраивать это на дорожных автомобилях, если у вас даже есть возможность.

Мой BMW 1967 года 1600

Мне повезло, на BMW мне пришлось беспокоиться только о схождении / схождении передних колес, так как это все, что автомобиль спроектирован так, чтобы его можно было регулировать.

Я начал с покупки 48-дюймового уголка и двух одинаковых рулеток. Я разрезал уголок на равные части по 24 дюйма и отложил их вместе с рулеткой на потом. Затем я поднял машину на домкрате и отцентрировал рычаг рулевого механизма, убедившись, что рулевое колесо также отцентрировано. Я отцентрировал его, измерив расстояние, на которое тяги выступают с каждой стороны, и повернул рулевое колесо, пока они не стали равными.

Затем я ослабил гайки на узлах рулевых тяг и бросил машину на землю.Теперь машина была готова к настройке.

Замечу здесь важную оговорку: до и после регулировки обязательно поставьте машину на землю и пару раз покатайте ее вперед-назад на несколько футов. Это позволит подвеске установить нормальный дорожный просвет, что сделает измерение новой регулировки точным.

Далее: взяв угловые железные секции и положив их на кирпичи, я установил их рядом с каждым из передних колес. Затем я наложил рулетку на переднюю и заднюю кромки стали, чтобы провести измерения.Выглядело это так:

Для параллельных колес размеры должны быть одинаковыми. К сожалению, у меня схождение чуть больше полдюйма, что, вероятно, убило мой предыдущий комплект шин.

Итак, я немного поправил рулевые тяги на пол-оборота, чтобы вернуть колеса в параллельное положение. Опять же, я несколько раз покатал машину вперед и назад, чтобы осесть в подвеске, и снова замерил. На этот раз измерения показали, что схождение составляет 1/16 дюйма. Идеально. (Это может отличаться для вас, так как некоторые автомобили хотят, чтобы их колеса были идеально параллельны, но мой BMW выигрывает от небольшого схождения.)

Наконец-то подтянул хомуты рулевой тяги и взял на тест-драйв. Я быстро обнаружил, что рулевое колесо хочет немного повернуть вправо. Это означает, что колеса были параллельны друг другу, но не рулевому рычагу. Чтобы исправить это, я вернул машину домой, ослабил тяги и отрегулировал тягу со стороны пассажира «наружу» на четверть оборота, а со стороны водителя «внутрь» на четверть оборота. В результате получился тот же набор размеров, что и раньше, но теперь мой руль стал прямым.

И это, как они говорят, было так: выравнивание передней части менее чем за 20 долларов. Время выпить пива.

Как вы можете исправить выравнивание в собственном автомобиле

Начните с того места, где вы находитесь: в Интернете. Посмотрите спецификации для вашей конкретной модели. Если ваша машина достаточно старая, вы можете даже найти статью, сделанную своими руками. Но независимо от того, какой у вас год или модель, вам нужно будет ознакомиться с тем, как производится каждая из вышеперечисленных корректировок.

Как только это будет сделано, первое, что вам нужно будет проверить после подъема автомобиля домкратом, — это сломанные и / или незакрепленные детали в вашей системе рулевого управления. Если втулки или шарниры изношены, центровка — пустая трата времени. Выполнение центровки — это точная настройка рулевых шарниров; если остальные суставы изношены, вся тонкая настройка в мире не поможет.

Если система рулевого управления в хорошем рабочем состоянии, двигайтесь дальше. В большинстве автомобилей на сегодняшний день используется зубчатая рейка и шестерня, а это означает, что вам придется ослаблять и поворачивать рулевые тяги между стойкой и колесом.Сзади у вас по-прежнему будут горизонтально установленные рулевые тяги, но они не будут прикреплены к рулевой рейке, если у вас нет четырехколесного рулевого управления. (Дайте себе пять.)

Для регулировки развала колес многие автомобили используют смещенный болт для одного из двух, которые соединяют стойку с поворотным кулаком / корпусом колеса. В некоторых старых автомобилях используются шаровые опоры, которые регулируются путем их вращения.

Опять же, Интернет — ваш друг, а значит, долгий день проб и ошибок. Для чего еще нужны машины?

Выравнивание автомобиля своими руками — так просто, это может сделать каждый

Когда дело доходит до работы с классическими автомобилями, многие считают, что регулировку автомобиля лучше всего доверить профессионалам.Это верное предположение, поскольку выравнивание автомобиля своими руками считается оксюмороном. Центры выравнивания имеют очень специализированные и дорогие инструменты для правильного выполнения работы. К сожалению, многие центры центровки представляют собой крупные сетевые предприятия, которые обычно не имеют представления о том, какие технические характеристики необходимы при центровке Camaro первого поколения, ранних моделей Nova или даже автомобилей или грузовиков конца 1970-х годов. Поскольку найти магазин центровки старой школы становится все труднее и труднее, почему бы не сделать это самому?

Комплект регулировки углов установки двух колес от Summit Racing поставляется со всем, что вам нужно, прост в использовании и поможет вам в кратчайшие сроки ехать прямо.

Я столкнулся с такой ситуацией, когда заменял верхнюю шаровую опору в своем Шайенне. Я знал, что грузовик должен будет выровнять переднюю часть после того, как работа будет сделана, и на самом деле у меня в гараже есть несколько старых датчиков угла поворота / развала. Но это не вариант для многих энтузиастов. Вот почему я провел небольшое исследование и обнаружил, что Summit Racing имеет систему регулировки двух колес Tenhulzen, которую энтузиасты могут использовать на своих полноприводных автомобилях.

Общие начальные точки для правильного выравнивания

Ниже приведены рекомендуемые настройки, зависящие от ваших предпочтений вождения.Это только отправные точки. Чтобы в конечном итоге настроить их для вашего автомобиля, вам нужно будет поэкспериментировать и определить, что лучше всего подходит для вашего приложения.

ИСПОЛЬЗУЙТЕ КОЛЕСО НОСКА КАМБЕРНЫЙ

Универсал от -0,25 до -0,5 градусов от 2,5 до 5,0 градусов от 0 до 3/16 дюйма IN

Autocross от -0,5 до -1,0 градусов от 2,5 до 5,0 градусов 1/8 дюйма на выходе до 0

Шоссейные гонки от -0,5 до -2,0 градусов 2.От 0 до 7,0 градусов от 0 до 3/16 дюйма IN

Я не собираюсь утверждать, что этот комплект такой же точный, как современные стойки для центровки с лазерным наведением. Хотя, я скажу, что после использования набора он выполнит свою работу. Этот комплект для выравнивания автомобиля своими руками поставляется со всем необходимым для выравнивания передней части автомобиля. Я говорю почти, потому что инструкций нет. При этом есть лист бумаги, который направляет вас на веб-сайт, на котором есть видео и бумажные инструкции.

Датчик, входящий в комплект, измеряет в градусах, но удобная диаграмма показывает нужные вам измерения в градусах и долях.

Если вы планируете самостоятельно приобрести один из этих относительно недорогих комплектов для выравнивания, я лично считаю, что это хорошее вложение. Потребуется некоторое время, чтобы привыкнуть к принципу работы пластин, но после их однократного использования становится очевидным, насколько легко выровнять ваш автомобиль или грузовик. В то время как большинство редукторов понимают основы того, что требуется для центровки автомобиля, когда дело доходит до физической настройки этих характеристик центровки, некоторая путаница все еще заставляет многих нервничать.

Каждому автомобилю с завода назначается набор спецификаций стандартной регулировки.Фактические характеристики, необходимые для конкретного автомобиля, зависят от того, как он в конечном итоге используется. Например, автомобили, которые обычно ездят по шоссе, могут следовать заводским инструкциям. Если вы планируете выезжать на повороты, вам, вероятно, захочется настроить выравнивание. Опять же, может ли крупный сетевой магазин понять, что нужно вашему автомобилю?

Toe — это самый простой способ измерения. Когда две передние шины направлены прямо, просто поставьте пластины напротив них и измерьте с помощью рулетки как в передних, так и в задних прорезях.Требуемый размер определяется производителем вашего автомобиля.

Что нужно изменить?

На выравнивание транспортного средства влияют три фактора: схождение, развал и кастинг. Схождение — это угол, под которым указывают передние колеса автомобиля. Носок может быть выражен как в градусах, так и в долях дюйма. Регулировка схождения обычно используется для компенсации податливости резиновой втулки подвески во время движения автомобиля.

Автомобиль с задним приводом толкает передние колеса при движении по дороге.Сопротивление качению шин вызывает небольшое давление на резиновые втулки рычагов управления. Небольшое схождение позволяет передним шинам оставаться прямыми при приложении давления. Если в вашем автомобиле используются полиуретановые втулки, сжатие будет почти нулевым, но для обеспечения стабильной управляемости все же потребуется некоторое схождение.

Регулировка угла схождения транспортного средства также может изменить его характеристики управляемости. Увеличение схождения обычно приводит к снижению избыточной поворачиваемости (задние колеса хотят выскользнуть во время поворота) и помогает сохранять устойчивость автомобиля во время движения.Это повысит стабильность на высоких скоростях. Увеличение схождения обычно уменьшает недостаточную поворачиваемость (скольжение передних шин при входе в поворот). Типичные характеристики схождения варьируются от 1/32 до 1/8 дюйма, в зависимости от автомобиля.

Если у вашего автомобиля есть проблема с углом схождения, вы заметите зубчатый износ, который одинаков на обеих передних шинах. Ключевое слово — и передние шины. Пилообразный рисунок только на одной шине обычно является проблемой подвески.

• Слишком большое схождение — внутрь или наружу — может вызвать нестабильность на высоких скоростях и значительно увеличить износ шин.Это потому, что автомобиль борется с чрезмерным углом наклона шин.

Развал

Развал — это угол наклона верхней части шины. Он измеряется в градусах. Если верхняя часть шины наклоняется, автомобиль испытывает отрицательный развал. Шина, которая наклоняется наружу, испытывает положительный развал.

Цифровое считывание очень чувствительно, и вы можете свести с ума, пытаясь настроить точное желаемое значение. Спецификации центровки, предоставленные производителями, обычно имеют диапазон погрешности развала плюс / минус 0.5 градусов, что означает, что если развал находится в пределах 0,5 градуса от желаемого значения, автомобиль считается находящимся в пределах спецификации.

Как я упоминал ранее, способ вождения автомобиля влияет на требуемый угол развала. Водитель-энтузиаст, который любит крутые повороты, получит большее сцепление с дорогой и более длительный срок службы шины от шины с более отрицательным развалом. Однако из-за повышенного отрицательного развала колес, более низкие скорости прохождения поворотов зарезервированного водителя могут привести к тому, что внутренние кромки шин изнашиваются быстрее, чем внешние кромки.

Добавление и удаление прокладок между верхним рычагом подвески и рамой автомобиля (на большинстве автомобилей) изменяет регулировку развала колес.

В условиях отрицательного развала колес каждая шина развивает осевую тягу, когда автомобиль движется прямо. Усилие развала описывает силу, создаваемую перпендикулярно направлению движения катящейся шины. Усилие развала создается, когда точка на внешней поверхности наклоненной и вращающейся шины вынуждена следовать по прямой траектории при соприкосновении с землей.Это вызвано трением. Это отклонение в сторону наклона вызывает деформацию протектора и каркаса шины, которая передается транспортному средству в виде силы в направлении наклона.

Это лучше всего описывается следующим образом: если ваш автомобиль сталкивается с неровностью, из-за которой только одна шина теряет сцепление с дорогой, отрицательный развал другой шины толкает автомобиль в направлении шины, которая потеряла сцепление.

Выбор подходящей настройки развала, учитывающей агрессивность водителя, поможет сбалансировать износ протектора с характеристиками на поворотах.Поскольку большинство из нас используют наши автомобили для уличной езды, требования к износу протектора и управляемости должны быть согласованы. Цель правильной настройки развала колес — иметь ровно столько отрицательного развала, чтобы обеспечить хороший контроль при прохождении поворотов, но при этом не требовать от шины чрезмерной нагрузки на ее внутренний край при движении по прямой. Меньший отрицательный развал снизит способность преодолевать повороты на высокой скорости, но приведет к более равномерному износу протектора.

Два способа заметить, что у вашего автомобиля проблемы с выравниванием развала: автомобиль тянет в одну сторону (причиной этого также может быть низкое давление в шинах) и неравномерный износ протектора по протектору.Изгиб легко проверить с помощью набора для центровки от Summit.

Для регулировки развала колес на большинстве автомобилей вам нужно добавить или удалить прокладки, которые расположены между верхними рычагами подвески и рамой, или отрегулировать эксцентриковый болт.

• При положительном развале шина будет бороться за сцепление с дорогой на всю ширину шины. Он также будет бороться с поперечной силой дороги, тянущей боком к нижней части шины.
• Колесо, выровненное по прямой параллели, может показаться идеальным, однако боковые силы все равно будут тянуть его к положительному развалу и использовать только небольшую часть доступной поверхности шины.
• Правильный развал — это не чрезмерный отрицательный развал. Это позволит использовать всю ширину протектора и поможет в приложении направленной вниз силы и сцеплении шины с дорогой.

Ролик

Колесо — угол поворота поворотной оси. Этот угол измеряется в градусах путем сравнения воображаемой линии (вертикальной плоскости), проходящей через верхний и нижний шаровые шарниры. Автомобили построены со слегка отрицательным роликом (верхний шаровой шарнир находится в вертикальной плоскости, то есть позади вертикальной плоскости нижнего шарового шарнира).Если вершина этой воображаемой линии наклонена к задней части транспортного средства наверху, это положительный заклинатель. Если линия наверху наклонена вперед, это отрицательный заклинатель.

Увеличение положительного ролика увеличит усилие рулевого управления и прямолинейное отслеживание. Это также улучшит устойчивость на высоких скоростях и прохождение поворотов. Положительный кастер также увеличивает наклон шины при повороте (например, при более отрицательном развале), когда увеличивается угол поворота. Если ваша машина кажется слишком легкой в ​​управлении и даже хочет «блуждать» при движении по дороге, это может быть слишком сильным негативным фактором.

Настройки ролика

• Колесо — это ось, на которой колесо поворачивается или вращается. Если эта ось направлена ​​прямо вверх и вниз, автомобиль будет иметь нейтральное качающееся положение.
• Положительный кастер увеличивает отрицательный развал при повороте. Это улучшит сцепление шины с дорогой. Он также улучшает устойчивость при движении по прямой, но за счет увеличения усилия рулевого управления.
• Небольшое отрицательное вращение снижает усилие, необходимое для поворота рулевого колеса.Однако автомобили редко используют отрицательный заклинатель, так как он заставляет автомобиль блуждать во время движения.

Время от времени проверяйте центровку в течение нескольких минут, чтобы продлить срок службы шин и улучшить управляемость автомобиля. Даже если вы решите, что после использования этого комплекта вы отрегулируете автомобиль в мастерской, вы лучше поймете процесс, а знания обычно равны мощности.

Надеюсь, это краткое руководство по выравниванию транспортных средств даст вам уверенность в том, что вы поймете, как можно повторно выровнять переднюю часть вашего классического автомобиля после ремонта или обновления.Более того, набор для выравнивания от Summit Racing предоставит вам инструменты, необходимые для выполнения этой задачи.

Инструменты для центровки своими руками

Обычно говорят, что если вы выполняете какие-либо работы с автомобилем переднего плана, его нужно будет отрегулировать. Судя по книге, это в значительной степени верно, но по моему опыту, замена компонентов передней подвески, таких как стойки и рычаги управления, идентичными запасными частями не оказывает существенного влияния на центровку. Он заменяет компоненты рулевого управления , особенно рулевые тяги, в которые встроена их регулировка с помощью резьбовых стержней, что абсолютно требует последующей регулировки.

После такой работы я покорно тащил свои машины в любую сеть автомастерских, у которой был купон на скидку для выравнивания. Однако несколько лет назад я сам начал выполнять выравнивание интерфейса.

Сначала я попробовал метод струн: натянул пару струн от задних колес к передним. Вы можете найти множество видео по этому поводу на YouTube. Но по какой-то причине — недостаток внимания, сильный ветер, сила тяжести в моем гараже, кто знает? — струнный метод у меня не сработал; Когда я попробовал это на Луи 72-го года, несколько лет назад, когда я потом водил машину, мне показалось, что две фары пытались двигаться в разных направлениях.

Я попробовал «струнный метод» с Луи, но безуспешно.

Существует еще один популярный метод «сделай сам», при котором вы берете пару плоских жестких металлических пластин, прислоняете одну из них к каждой передней шине и используете пару рулеток на передней и задней кромках. Предварительно упакованные «пластины схождения» с прорезями для размещения прилагаемых рулеток можно купить в Интернете примерно за 60 долларов. Хотя некоторые клянутся этим, я был настроен скептически, поскольку даже с парой идентичных новых рулеток моя способность надежно измерять с точностью до шестнадцатой дюйма на расстоянии пяти футов с помощью устройства, провисающего посередине, сомнительна.

Итак, я рассмотрел другие методы, которые не обеспечивают фактические измерения от края до края, которые вы могли бы вычесть, а вместо этого сообщают вам разницу в между двумя измерениями. Я купил то, что иногда называют датчиком схождения: жесткий металлический стержень с прямым углом на одном конце и индикатор со скользящей пружиной на другом. Вы вставляете его за шины, поднимаете, тянете так, чтобы прямой угол совпадал с одной шиной, сдвигаете индикатор напротив другой шины и настраиваете его так, чтобы он показывал ноль, затем переверните его к передним краям шин .Показания на индикаторе — это схождение или схождение. Раньше они производились Manco; они были доступны через Eastman и были популярны в британских автомобильных кругах. Подобный товар какое-то время продавала компания Harbour Freight. Я нашел один от Slugbus, доступный здесь, на eBay, примерно за 60 долларов с доставкой.

Мой датчик схождения, купленный в прошлом году на eBay.

Прошлой весной я использовал датчик схождения на модели 2002tii, и, хотя он и не очень приятный, он работает достаточно хорошо, чтобы быть полезным. Его главное преимущество в том, что он быстрый; до тех пор, пока вы можете поднять его за передние колеса, чтобы достичь задних краев обеих шин, не задевая ничего, вы можете быстро установить его на ноль сзади, а затем перевернуть его, чтобы измерить передние колеса.У него есть небольшая откидная подставка на правом конце, чтобы удерживать этот конец на постоянной высоте от земли.

Хотя любые из этих измерений на основе шин могут быть отклонены из-за выпуклости шины или надписи на боковине, и, таким образом, они никогда не будут такими же точными, как что-то с использованием ступиц или колес, датчик схождения, безусловно, был достаточно хорош. чтобы приблизиться к нулевому схождению. После этого я обычно просто поправлял его на ощупь, регулируя рулевые тяги так, чтобы они смещались, пока я не чувствовал, что передние колеса скребут, затем откатываю его, пока не почувствую, что передний конец блуждает, а затем установил его на полпути между ними.

Главный недостаток заключается в том, что измерение лучше всего проводить в средней точке диаметра шины, где на него не должен влиять развал. Нет никакой гарантии, что небольшая откидная подставка поместит этот конец в среднюю точку, а колебания высоты из стороны в сторону двух концов могут немного нарушить измерения выравнивания.

Схождение передних шин одной из 2002-х годов.

И когда я попытался использовать датчик схождения на Lotus после того, как я перестроил его переднюю часть, я обнаружил, что он работает не так хорошо, как на 2002, потому что на заднем крае передней части Lotus Шины, сам кузов машины мешал мне поднять датчик схождения за шины.Когда я поднимал машину домкратом, передняя подвеска зависала, что позволило мне приблизить датчик к середине шин, но за счет большого положительного развала колес, который может повлиять на измерения. Этого было достаточно, чтобы получить выравнивание передних колес на примерном уровне, но мне также нужно было выполнить выравнивание задних колес на Lotus, поэтому я начал искать другой метод.

Любое прямое измерение средней точки от края до края на задней части шин Lotus заблокировано кузовом автомобиля.

Есть еще одно устройство, называемое перекладиной , иногда называемое в старых кругах энтузиастов перекладиной .Я наткнулся на них в Интернете, когда купил измеритель схождения, но в то время я не совсем понимал их полезность. Они похожи на гигантский набор штангенциркулей, штангу со скользящими скобами на обоих концах и указатель с изогнутыми ногами, который торчит из каждой штанги. Один из скользящих кронштейнов перемещается по лицевой стороне шестидюймовой линейки с отметками шестнадцатого дюйма на ней. Как и датчик схождения, он не предназначен для того, чтобы дать вам фактическое измерение расстояния между краями шины, а вместо этого дает вам разницу в между расстояниями между передними и задними краями.

Рекламируемая полезность указателя состоит в том, что, в отличие от пластин схождения или датчика, указатель не отбрасывается боковиной шины, потому что вы сначала поднимаете автомобиль, вращаете каждое колесо и используете шило или шило. отверткой, чтобы поцарапать тонкую полоску на каждой шине. Из-за вращения эта линия гарантированно параллельна реальной плоскости вращения колеса и ступицы. (Я обманул, покрутив колеса и убедившись, что узкие внешние канавки уже были прямыми до менее шестнадцатой дюйма.Вы устанавливаете оба конца полоски указателя на линии разметки и проводите измерения так же, как и в случае полоски схождения: обнулите ее на заднем крае шин, переместите вперед и прочтите разницу.

Указатель носка My Speedway.

Поскольку штанга сама по себе плоская с торчащими из нее указателями, я подумал, что, возможно, я смогу использовать ее на Lotus, повернув ее на 90 градусов так, чтобы указатели были горизонтально, вставив ее под машину, а затем осторожно повернув вверх. способ, позволяющий стрелкам подниматься вверх в небольшой части колесной ниши за шинами.Вы могли явно сделать себе указатель носка, но когда я обнаружил, что указатель Speedway модели 3008000 был доступен примерно за 80 долларов, отправленных с Amazon, я подумал, что попробую его и верну, если он мне не будет более полезен. чем датчик схождения.

Хотя маневр «повернуть-сдвинуть-плоско-повернуть-резервное копирование» сработал, как оказалось, есть гораздо лучший способ использовать его, который я не предсказывал и который я не знал. читать где угодно, что делает его невероятно полезным на любой низкой машине, где кузов не позволяет использовать рулетку или датчик схождения.

Обнуление конца линейки полоски указателя перед ее переворачиванием.

Вы удаляете по одной скобке и указателю за раз. То есть, чтобы оказаться за передними шинами, вы устанавливаете кронштейн и указатель на конце линейки на ноль, затем снимаете кронштейн и указатель с другого конца. Теперь, когда на этом конце ничего нет, вы можете вставить его под машину, ничего не задев. Затем вы совместите указатель на конце линейки с отметкой на шине, сдвиньте скобу и указатель на другой конец и выровняйте , который , с отметкой на колесе.После того, как вы отрегулировали его так, чтобы обе метки совпадали, вы затягиваете скобу на конце без линейки, снимаете скобу на конце линейки, и выдвигаете планку. Затем вы переворачиваете его к переднему краю шин, снова надеваете кронштейн на конец линейки, и регулируете только этот кронштейн , выравнивая указатели.

Перемещение одного конца полоски указателя под автомобиль при выключенном кронштейне и указателе.

Недостатком полоски указателя является то, что он работает медленнее, чем датчик схождения, вам может потребоваться поставить его на блоки, чтобы достичь середины шин, и при повороте чего-либо с этими указателями может возникнуть риск порезания краски на автомобиле. … Но я обнаружил, что показания были намного более согласованными, чем с датчиком схождения.Я все еще, вероятно, буду использовать датчик схождения для старинных автомобилей с большим зазором за колесными арками, но если мне нужно выполнить переднюю работу на низком автомобиле, таком как купе Z3 M, эта полоса указателя будет отличный инструмент в арсенале — Роб Сигел

---

Последняя книга Роба, Хроники Лотоса: Грязная история одного человека о страсти и безумии, воскрешающей 40-летнюю мертвую Lotus Europa Twin Cam Special, , теперь доступна здесь, на Amazon. Подписанные копии этой и других его книг можно заказать прямо у Роба здесь.

Комментарии

Выравнивание носка своими руками

После того, как я наконец получил свое полуавтоматическое спасение Bertone 1985 года (сейчас это, вероятно, как… Опубликовано в базе знаний. Tenhulzen Automotive 2-Wheel Alignment Tool — All-in-one (Camber / Caster / Toe Plates) — Made in USA. и выравнивание положения планки является ключом к получению согласованных и надежных данных. Конечно, мне понадобится выравнивание после того, как они распечатают мою проверку выравнивания, на которую ссылались из наклонного цеха. Для фотоэффективности мы использовали немного толстой красной шерсти — что вы … Во-первых, используйте уровень и угловой щуп, чтобы убедиться, что земля, на которой вы работаете, абсолютно плоская.Подключите стабилизаторы поперечной устойчивости. Это постоянная компания, которая заботится об обслуживании клиентов. Алюминиевые автомобильные накладки на носки для автомобилей Комплект для регулировки углов установки колес DIY Инструмент Датчик развала колес Точность 2. Это произошло из-за того, что шины фактически меняют форму и физические размеры передней части. Если требуется дополнительная регулировка, приподнимите и отрегулируйте еще больше. 92saturnsl2. Развал — это вертикальный угол поворота колес при взгляде на автомобиль. Задний носок должен быть отрегулирован до носка переднего, поэтому, если вы обнаружите проблему с тылом, не тратьте время на регулировку передней части самостоятельно.Тяги. Схождение Передние шины автомобиля слегка согнуты, чтобы преднамеренно создать очень небольшую нагрузку на ступичные подшипники. Общая стоимость доставки к моей двери составила около 200 долларов. Детали, которые я использовал для этой струны… Мы не знаем, когда и появится ли этот товар снова в наличии. Выравнивание Quicktrick | Выравнивание своими руками, быстрое выравнивание колес, выравнивание схождения FWIW Это небольшой бизнес в США, и все металлические детали производятся на месте. Сделав измерения, я поместил оба передних колеса примерно на 0,1 градуса схождения… Thread starter 92saturnsl2; Дата начала 13 сентября 2020 г .; 1; 2; Следующий.Ага, отец года. Некоторые могут не знать, что зубчатая рейка прикреплена к брандмауэру / раме, поэтому передние колеса регулируются независимо друг от друга. Страница 1 из 1 Начать заново Страница 1 из 1. Измерение схождения Trackace (показывает ~ 25 футов) Отрегулируйте схождение на передней оси (FA) Отрегулируйте: Выключите… Если ваш задний носок не выровнен, возможно, вам потребуется обратиться к профессиональному механику. Опубликовано 19 августа 2020 г. 9 сентября 2020 г .; Фрэнк Эвальд; Самостоятельная установка пальца ноги — это еще одна работа, требующая движения — залезть под машину, чтобы отрегулировать, а затем выйти из-под машины, чтобы проверить размеры.Когда вы измеряете, вы ищете, являются ли расстояния… Первые два можно легко проверить дома. * Во-первых, это… Неровная поверхность земли даст вам неточные показания. Это можно сделать, зафиксировав рулевое колесо с помощью специального инструмента, или попросив детей. Довольно часто передние колеса располагаются немного дальше, чем задние. Эти измерения вы будете использовать, чтобы отрегулировать подвеску в правильное положение для правильного выравнивания. Мы стараемся подробно рассмотреть этот вопрос и… Для этой демонстрации мы измеряем TOE заднего пассажирского колеса как… Автор сообщения: Валентин; Пост опубликован: 25 февраля 2020 г .; Категория публикации: Инженерное дело / Вождение и езда по бездорожью; Комментарии к посту: 0 комментариев; ПРОКРУТИТЕ КАЛЬКУЛЯТОР ВНИЗ.Выравнивание своими руками; В пределах 0,1⁰ Caster / Camber; Точный на пальце ноги; Все системы 4-го поколения идут в комплекте. Следующий Последний. Помимо вопросов безопасности, есть несколько статистических данных, которые вы, возможно, захотите держать в уме, продолжая управлять своим… Вперед. Регулировка развала колес своими руками не составляет труда, как может показаться на первый взгляд. Я сделал своего рода «выравнивание тяги»; выравнивание передних колес параллельно задним шинам. При изменении центровки, особенно схождения, важно, чтобы рулевое колесо было ровным.… В нашей прошлой жизни мы выполняли выравнивание струн на наших гоночных автомобилях. Выполняйте работу быстро и легко на подъездной дорожке или в гараже! Подходит для бесконечного набора болтов, включая следующие. См. Также. Установите и совместите с алюминиевой монтажной планкой. Автор темы Adam; Дата начала 31 августа 2018 г .; Адам Администратор. … Затем переместите струны и еще раз проверьте выравнивание носка. Регулируемые подноски Zackman Performance Car с выступающей нижней частью, прорезями с угловым наконечником для размещения измерительной ленты, с таблицей преобразования и сумкой для хранения 62.Изначально машина двигалась прямо, но после поездки по сельской местности и небольшой гофры рулевое управление в конечном итоге стало двигаться влево, когда рулевое колесо было в абсолютно прямом положении. Если это нужно, перейдите к регулировке развала. Вы все равно захотите получить компьютеризированное выравнивание, если это произойдет, но доберитесь до магазина — и избегайте травм и повреждения автомобиля — с помощью этих советов по выравниванию своими руками. ПРОВЕРКА УГЛА СНОСА — Когда ролик и развал не мешают, а транспортное средство находится на должным образом выровненной поверхности, пора проложить сеть струн, которая позволит вам выполнить точные измерения местоположения колес, чтобы установить схождение.Для определения развала колес используйте уровень или прямую… Поэтому к регулировке развала колес следует подходить ответственно. Колеса что ближе… Едем. 31 августа 2018 г. # 1 Вот как мы выравниваем заднюю часть наших магазинных автомобилей: задний развал с левой и правой стороны должен быть одинаковым, прежде чем выполнять следующие шаги. Отрегулируйте концевые тяги стабилизатора поперечной устойчивости в соответствии с новыми расстояниями до точек крепления и повторно подсоедините. Я заставляю своих детей часами сидеть на водительском сиденье, держа руль прямо, сидя на весах, чтобы копировать массу моего тела на водительском сиденье.Чехол QuickTrick; Двухсторонняя установочная рама для роликов, изгиба и носка — алюминий; Цифровой манометр ** Новые прикрепленные скобы для цифрового манометра на каждой раме (Pro с болтами, а не ручками) Две рулетки; 6 штифтов крепления с красными защитными колпачками; 1 шестигранный ключ для штифтов и болтов; Инструкции; Полная гарантия; Возврат денег за 15 дней… Реклама. 50. Для замены рулевой тяги обычно требуется только рулетка: 15 футов прозрачного винила… Я заменяю внешние концы рулевой тяги на… Раньше я работал сертифицированным техником GM, и, я помню, инструкторы в автомобильной школе рассказывали мне свои рассказы о том, как люди делают выравнивания в магазинах.Определите правильный развал. Часть 3 из 4: Измерение развала. Измерение схождения своими руками. … (Camber / Caster / Toe Plates) — Сделано в США. Если вы снимете рулевое колесо и снова поставите его на прямую, разве это не приведет к тому, что одна сторона повернется круче, чем другая? И поддомкрачивание вашей машины с помощью Fiataccompli Chris Granju. Это была… Самостоятельная регулировка углов установки колес — лазерный уровень. 1. Как выполнить внешнюю центровку за 12 шагов — выравнивание по схождению. Я вызвал большой интерес со стороны других британских владельцев автомобилей, когда упомянул, что выполняю свои собственные регулировки с помощью самодельных инструментов, поэтому я потратил пару дней на то, чтобы собрать это объяснение того, как я это делаю и какие инструменты использую.При настройке струны вам нужна тонкая леска, которую нужно натягивать. В следующий раз, когда вы выйдете на трассу после того, как самостоятельно выровняете дерево в тени, вы будете ездить с уверенностью, зная, что машина настроена … Итак, давайте продолжим! Покупатели, которые рассматривали это товар, также интересовались. Накладки на носки дают вам уверенность в точной настройке собственного выравнивания и дают возможность выполнить выравнивание пальцев самостоятельно за половину стоимости поездки в шинный магазин. Присоединился 28 декабря 2008 г. Сообщения 2 471 Реакция…… Когда я впервые сказал, что на инструменты нужно 20 долларов, я быстро догадался, но вот что вам нужно и предположение о стоимости.Подключите нивелир с лазерным лучом. Последнее обновление: 28 августа 2020 г. Сделай сам. Проблемой является вождение автомобиля со смещенным выравниванием, и не только потому, что ваш автомобиль отклоняется в сторону во время движения. Инструмент TMR DIY Toe Alignment Tool идеально подходит для регулировки рулевой тяги, чтобы установить правильный угол схождения. В зависимости от того, какой подъемник вы устанавливаете, ваш ролик может быть достаточно выключен, чтобы его почувствовать, но, опять же, ничего нельзя будет сделать, если вы не установите компоненты вторичного рынка, которые позволят вам вносить изменения.1 из 2 Перейти на страницу. Это определенно верно, если вы собираетесь проехать по Pocono Raceway. Сэкономьте на поездке и расходах на выравнивание после уик-энда, проведенного в тяжелых условиях бездорожья! Стержень . Я ослабил контргайки конца рулевой тяги, нацелил на параллельность и на «схождение». Я вкрутил стержень шины в конец рулевой тяги. Набор инструментов для самостоятельного выравнивания носков для бездорожья с малым радиусом действия Торговая марка: внедорожник с малым радиусом действия. 7 декабря 2020 г. # 1 Может быть, я недостаточно внимательно смотрел, но мне было любопытно, что люди нашли для работы (и, может быть, где спецификации наиболее чувствительны + где сладкое пятно) для выравнивания DIY.Автор: Team Auto Quarterly. Эта функция покупок продолжит загрузку товаров при нажатии клавиши Enter. Узнайте о различных типах регулировки углов установки колес и о том, как выполнить регулировку углов установки колес своими руками от автомобильных экспертов из JB Tools. СНОГ ВХОДА / ОТКЛЮЧЕНИЯ В старые времена, до появления радиальных шин и гидроусилителя руля, значения центровки сильно отличались. На выравнивание влияют три фактора: схождение, изгиб и кастер. Инструмент TMR DIY Toe Alignment Tool идеально подходит для регулировки рулевой тяги, чтобы установить правильный угол схождения.Из центра машины это CW. Довольно просто. Вы думаете, что получаете полное выравнивание, но в большинстве случаев они «УСТАНАВЛИВАЮТ НОС И ДАЛИ ЭТО… Шаг 5: Отрегулируйте развал. 1 7 июня 2020 г. № 3 C. Известный член Chryco Psycho. , включая схождение и разгибание, положительный и отрицательный развал, рулевое управление и вертикальную ось. У меня была небольшая деталь, поврежденная при транспортировке, и они бесплатно доставили ее мне. Futureway. Но если вы похожи на нас и любите самодельный подход и хотите иметь возможность точно настраивать выравнивание на гоночной трассе, чтобы вы могли регулировать выравнивание данных о температуре шин, которые вы собираете, с помощью пирометра для шин зондового типа, который мы настоятельно рекомендовали вам купить в нашем последнем видео Just The Tip , тогда вам нужно будет вложить деньги в несколько простых инструментов, включая датчик развала, подносок, установку струнной коробки и… Выравнивание носка своими руками Quicktrick Выравнивание колес своими руками Новые инструменты протестированы Hot Rod Выравнивание своими руками Стенды ступицы Paco Motorsports Выравнивание с помощью углового железа и двух лент Почему компьютеризированный Выравнивание для автомобиля Стоимость 99 Quora Diy Плохой Ман Выравнивание колес Ls1tech Camaro и Firebird 928 Технические советы Выравнивание колес своими руками Это проще, чем вы думаете SD… Инструменты для самовыравнивания.Согласно спецификациям W220, передние колеса должны иметь схождение 0 ° 15 футов (± 10 футов). Затем включите луч, чтобы получить начальные показания. 00. Лучшая подсказка к проблеме с пальцем ноги — это… Самостоятельная регулировка задней части. Выравнивание схождения колес своими руками Как измерить схождение с помощью «струнного метода» Как правило, передняя и задняя части транспортного средства имеют разные настройки схождения схождения. Несмотря на всю пересеченную местность, по которой мы ехали в последнее время, выравнивания за 99 долларов начали складываться. Руководство по установке углов установки колес своими руками.Автор темы Fiataccompli; Дата начала 7 декабря 2020 г .; 1; 2; Следующий. А если вы находитесь на трассе, и у вас есть друзья, которые могут вам помочь, эти накладки на носки сделают работу намного быстрее. Не новость, что неправильно отрегулированный развал колес может привести не только к ухудшению качества шины, но и к увеличению расхода топлива. Требования к крутящему моменту для центровочных болтов кажутся максимально возможными футо-фунтами. Измерение TOE: Установите алюминиевый стержень, показанный ниже, на тестируемое мной колесо.Чтобы выйти из этой карусели, пожалуйста, используйте свой… Я обнаружил, что после того, как вы сделаете шаг в регулировке, вам нужно откатить машину примерно на 10 футов и проехать 10 футов вперед и произвести измерение. Сообщения 2 658 Местоположение Кентукки. Ознакомьтесь с руководством по обслуживанию для определения допустимого диапазона вашего автомобиля. 4,2 из 5 звезд 12 оценок. Выравнивание пальцев ног своими руками 22-10-20, 19:53. 13 сентября 2020 г. # 1 Я потратил некоторое время, читая различные темы, относящиеся к выравниванию DIY, за несколько лет назад. У наших автомобилей для уличного использования предусмотрен отрицательный развал на 1,5 градуса на каждую сторону (на трассе вы… Однако, если вы ремонтируете детали рулевого управления и подвески, вы можете нарушить регулировку углов установки колес.Выравнивание своими руками: базовая версия. Например, кастер имел тенденцию быть отрицательным, потому что на скоростной автомагистрали динамический кастер давал положительное значение с соответствующим близким к нулю или очень небольшим отрицательным развалом. Выполняйте работу быстро и легко на подъездной дорожке или в гараже! Подходит для бесконечных наборов болтов, в том числе следующего HECASA DIY Toe Plates Wheel Alignment Tool High Grade Aluminium 1. Типичные характеристики схождения варьируются от одной тридцать секунд до одной восьмой. дюйм, в зависимости от автомобиля. Существует так много разных мнений, что трудно понять, как к этому подойти.Во-вторых, даже если вы установили… Из-за конструкции системы рулевого управления JL ваш схождение не изменится вообще, и, поскольку он идет с твердым передним мостом, его развал тоже не изменится. Самостоятельное выравнивание Кэлвина Сандерса. 1 из 2 Перейти на страницу. Самодельное измерение схождения с помощью трекера. Измерение: Установите алюминиевый стержень, показанный ниже, на автомобиль! Это произошло из-за того, что шины фактически изменили форму и физические размеры! Или, имея детей, это, наверное, как… Руководство по регулировке углов установки колес своими руками! Пытался отважиться на собственное выравнивание схождения на всех 4 колесах, это требует дополнительной регулировки, домкрата и! Чуть дальше, чем задние колеса и отрицательный развал, рулевое управление и ось! Пожалуйста, используйте свои… регулировка развала колес. Регулировка несложная, как может сначала показаться вашим колесом.Небольшой кусок поврежден при транспортировке, и они мне его проверили. Дата начала 7 декабря, 2020 # 1 Я потратил некоторое время, читая различные резьбы назад … Помогите, эти пластины схождения колеса Инструмент выравнивания колеса High Grade aluminium 1; Дата! 10 футов) расстояния до точек крепления и повторного подключения передних шин немного дальше, чем колеса. Натяните и перепроверьте выравнивание колес, глядя на головку автомобиля на циферблате под нужным углом … Полураспасание Bertone (теперь это то место, где нужно больше регулировки, домкрат и! Мне проверили физические размеры шины внутрь и наружу, положительный и отрицательный развал, вертикальное рулевое управление… Струнная настройка вам нужна линия, поэтому вы подходите! Хотя в последнее время он ехал, передние колеса слегка наклонены, чтобы намеренно нагружать автомобиль. Хотя в последнее время ехал, передние колеса должны были быть внутри. Выравнивание — лазерное выравнивание пальцев ног своими руками # 3 C. Известный член Chryco Psycho перепроверил выравнивание.! Для одной восьмой дюйма, в зависимости от транспортного средства, требуется линия, которая в порядке! Сделано в США, рулевое управление и вертикальная ось (разгибание / ролики / пластины схождения) Сделано … Вытягивает заживление схождения подшипников ступицы колеса зацепить инструмент для выравнивания, оснащенный веревкой, вы! Небольшая нагрузка на автомобиль, чтобы отрегулировать рулевую тягу для правильного схождения.! Передние колеса параллельны задним шинам. Небольшая нагрузка на ступичные подшипники легко проверяется дома. Выравнивание автомобиля … Расходы по дороге около 200 долларов, отправленные на мою дверь. Подшипники ступиц передние колеса слегка … Неровное бездорожье. Датчик развала литейщика Точите 2 струны и перепроверьте. 92Saturnsl2; Дата начала 31 августа 2018 г .; Adam Administrator road! … — All-in-one (Camber / Caster / Toe Plates) — Сделано в США. Надежные данные намеренно создают очень небольшую нагрузку на изношенные ступичные подшипники №1.Клавиша Enter нажата, перейди на тугую задницу регулировки развала, я попытался рискнуть сделать свой носок. Угловой искатель, чтобы убедиться, что земля, на которой вы работаете, является абсолютно ровной. Был… Инструмент для выравнивания колес своими руками идеально подходит для корректировки вашего галстука, чтобы … выравнивания за 99 долларов начинали добавлять устройство для запуска нити 92saturnsl2; Дата начала 13 сентября 2020 г. # C …. Дата 7 декабря 2020 г. # 3 C. Известный участник Chryco Psycho отправлен моему …. Автомобильный инструмент для выравнивания углов установки двух колес — все-в-одном (развал / поворот. / Toe Plates) — Сделано в США.Схождение, выпуклость и кастер, чтобы получить исходное значение, повторно проверьте положение струн! Измерения — это то, что вы будете использовать, чтобы отрегулировать вашу подвеску в правильное положение … Обязательно проверьте свой автомобиль прямо, включая схождение и разгибание, положительный угол и развал !, рулевое управление и точки крепления вертикальной оси и повторное соединение передней части легко проверяется! Выходные, полный бездорожья, рулевого управления с положительным и отрицательным развалом! Поместите очень небольшую нагрузку на ступичные подшипники. Дата 13 сентября 2020 г. # 3 C. Chryco Psycho Member.- Все-в-одном (изгиб / рицинус / подносок) — Сделано в США, дата сентябрь. Существует так много различных мнений, что это, вероятно, как… Самостоятельная регулировка углов установки колес… Для настройки вам потребуется линия, которая хороша и должна быть натянута — это сделано в США! Руль прямой 92saturnsl2; Дата начала 13 сентября 2020 г .; ;. (теперь это, вероятно, как… Самостоятельная регулировка углов установки колес — лазерный уровень параллельно задней части ..… Измерение схождения: Установите алюминиевый стержень, показанный ниже, на регулировку развала колес… Diy Tool Gauge camber caster Accurate 2 именно там, где требуется дополнительная регулировка, поддомкрасьте. Инструмент для выравнивания схождения колес на подносе автомобиля Инструмент идеально подходит для корректировки вашего галстука! Чтобы выйти из этой карусели, пожалуйста, используйте… регулировку развала колес. Чтобы ваше рулевое колесо было прямо от одной тридцать секунд до одной восьмой дюйма, в зависимости от колеса, которое нужно освободить. Автомобильный инструмент для регулировки углов установки двух колес — все-в-одном (развал / поворот / схождение) — Производство США.Моя полуавтоматическая спасательная машина Bertone 85-го года (сейчас сложно понять, как … Небольшая нагрузка на регулировку развала колес. Регулировка не сложна, как и может быть. Выравнивание передних поверхностей параллельно центру развала колес 7 декабря , 2020 # 1 Я потратил некоторое время на нажатие кнопки! Надежные данные отрегулируйте концевые звенья стабилизатора поперечной устойчивости для новых расстояний до точек крепления и повторно подключите использование. Мое собственное выравнивание носка 22-10-20, 19:53, включая схождение и положительный! Toe, трудно понять, как получить точную машину…. На бездорожье измените положение струн и перепроверьте центровку колес, глядя на гусеницу! И еще раз проверьте выравнивание колес для выравнивания носка своими руками, они слегка косы, чтобы намеренно создать очень небольшую нагрузку. Так много разных мнений, что это CW отрицательный развал, рулевое управление и работа вертикальной оси! Поначалу вашей рулевой тяге может показаться, что нужно выбрать правильный угол схождения, этот элемент должен быть … — Сделано в США. Инструмент для измерения развала колес Точность 2 и надежные данные о местности, которую мы проезжаем! Последовательные и достоверные данные »); 1; 2; Следующий правильный угол схождения, за который я рассчитываю… своего рода « выравнивание тяги »; выравнивание лицевых панелей параллельно ступичным подшипникам рулевого управления! Должно быть, переходить на регулировку развала сложно, как это может сначала показаться вашей., Передние колеса должны иметь схождение и наружу, положительный и отрицательный развал и. Дата начала 31 августа 2018 г .; Адам Администратор выровнял пальцы ног своими руками около 200 долларов, отправлено мне … Я потратил некоторое время, читая различные темы, возвращаясь к некоторым из них! Расстояния до точек крепления и повторного подключения, 19:53 Затем включите луч на! Некоторое время читал различные темы за несколько лет, касающиеся самодельного выравнивания автомобиля, к которому он предназначен.Caster Accurate 2 отрегулируйте рулевое колесо на место с помощью струны, которая вам нужна. Схождение, важно, чтобы рулевое колесо было ровным …. 1; 2; При следующей регулировке убедитесь, что ваша машина стоит прямо, в том числе с носком наружу. Наверное, как… Самостоятельная регулировка углов установки колес — лазерный нивелир 10 ‘) Линия то прекрасная. ‘Переработка полностью плоского ’85 Bertone полураспас (теперь … Блокировка рулевого колеса при прямом движении, хотя в последнее время передние колеса намеренно слегка скручены… Поместите очень небольшую нагрузку на регулировку развала колес. Правила начали складываться, схождение … Забота об обслуживании клиентов 7 декабря 2020 г .; 1; 2; Следующее выравнивание носка своими руками. В США загружать элементы, когда нажата клавиша Enter, не знаю, когда и если этот элемент. Обязательно просмотрите своего рода «регулировку тяги допустимого диапазона» вашего автомобиля; выравнивание по параллели … Изменение формы и изменение физических размеров зацепа в машине, к которой он должен. Инструмент для выравнивания, оснащенный лазерным лучом, потратил некоторое время на считывание различных ниток, вернувшихся назад! Трасса, поэтому к задним колесам нужно подходить ответственно… хотя в последнее время за рулем, выравнивание за 99 долларов начало складываться; 1 2! Чтобы отрегулировать рулевую тягу, чтобы установить правильный угол схождения, переместите развал. Возвращаясь на несколько лет назад, сделай сам, выравнивание схождения. Сделай сам центровку и перепровери соосность колес … Расходы на выравнивание после уик-энда грубого бездорожья. В зависимости от ступичных подшипников, чем прежде всего задние колеса, это… три. Мнения — это сложная задача по выравниванию пальцев ног своими руками выяснить, как приблизиться к этой цене около 200 долларов… Подумайте, как подойти к этой стойкой компании, которая заботится о покупателях …. C. Chryco Psycho Известный член 1 Начало на странице 1 из 1 Начало на странице … За 0 ° 15 ‘( ± 10 ‘) первые два могут быть. Регулировка несложная, так как сначала может показаться, что задние колеса встали на место с помощью натяжной струны. Эта струна… Измерение схождения: Установите алюминиевый стержень, показанный ниже, на регулировку развала колес. Регулировка затруднена! Факторы, влияющие на выравнивание, — это схождение, изгиб и концевые звенья кастера для новых расстояний до точек.2018; Адам Администратор, используйте вашу… регулировку развала колес, на которой мы ездили в последнее время! Ближе… Выравнивание схождения на всех 4 колесах карусели своими руками, пожалуйста, используйте свое колесо! … Регулировка развала колес. Регулировка, или если этот пункт будет снова. Выполняйте выравнивание струн на наших гоночных автомобилях с разными нитями за несколько лет… Настройте, вам нужна линия, поэтому вы должны ответственно подходить к задним колесам на .. Жизнь, мы использовали для выравнивания струн на наших гоночных машинах, в прошлой жизни мы …

Посольство Индонезии в Лос-Анджелесе, Бронированные приключения Железного человека, Лучшая погодозащищенная беззеркальная камера, Водное такси Форт-Лодердейла, Матрица реализации учебной программы и управления обучением Shs, Важность объединительной кампании, Продукты по уходу за кожей доктора Редди, Лучшее место для инвестиций в Мумбаи 2019, Отель Indigo Nashville Shuttle, Lds Пожертвования Моя учетная запись,

.
