Содержание

Кабель для стартовых проводов перфекциониста

Уже давно хотел заполучить в свое распоряжение хорошие стартовые провода (по-другому – провода «для прикуривания») автомобиля. Зачем они мне я и сам, похоже, не знаю, поэтому перейду к вопросу что в моем представлении означает «хорошие».
Во-первых, эти провода должны иметь достаточно большое сечение. Насколько? Современные автомобильные аккумуляторы даже сравнительно небольшой емкости (порядка 50 А*ч) обеспечивают стартовый ток 500-600 Ампер. Стартер малолитражки столько не потребляет, а вот измеренный мною лично ток при пуске шестицилиндрового двигателя кроссовера объемом 3,5 литра при минус 18С (не такой уж и сильный мороз) был примерно 450 Ампер.

Очевидно, что провод должен такой ток выдерживать. В наших магазинах полно изделий, имеющих маркировку 500, 700 и даже 1000 Ампер. В самых дешевых это может быть откровенным враньем, более дорогие действительно могут этот ток вынести. Насколько я понимаю, для тока в 500 Ампер медного провода с сечением 12-16 кв.мм. более, чем достаточно. Кстати говоря, именно таким (по-крайней мере, внешне) кабелем подключена батарея на автомобиле. Но не все так просто. Кроме способности провода выдерживать, хотя бы кратковременно, нужный ток, нельзя забывать еще и про потери в проводах. Увы, они есть. Напряжение новой, полностью заряженной батареи при токе порядка 500 Ампер на морозе может упасть до 8 вольт. Стартер ориентировочно способен «крутить» Вольт до 6. Цифры гуглил, кроме того, напряжение на своей батарее замерял при помощи регистрирующего вольтметра. У меня просадка была до 9,5, но это в сентябре — при околонулевой температуре, в мороз не измерял.

Впрочем, исходя из нормы внутреннего сопротивления автомобильного аккумулятора от 5 до 8 мОм, при токе 500 Ампер исправная(!) батарея и должна иметь на своих клеммах в худшем случае 12,5 В — 0,008 Ом*500 А = 8,5 В.

В итоге родилась моя первая «хотелка» — провода с падением напряжения на них не более 2 Вольт при токе 500 Ампер. Вспоминаем закон Ома: 2 В/500 А=4 мОм. Задаемся длиной 8 метров (два провода по 4 метра каждый), получаем сопротивление в половину миллиОма на метр. Смотрим в табличку и обнаруживаем, что необходимо сечение почти 35 кв.мм. медного провода!

(Здесь я на всякий случай сделаю паузу и уточню: я не утверждаю, что кабеля сечением, к примеру, 16 квадратов не хватит никогда и никому; более того, я совершенно уверен, что в подавляющем большинстве ситуаций он успешно справится с задачей. Речь идет только о моем желании пользоваться вещью с определенным набором качеств, а не о том, что это нужно каждому или что дешевле не бывает. Нет смысла оставлять комментарии о том, как великолепен кабель КГ25 или как удобны провода 2,5 метра длиной. На вкус и цвет… Мы же тут про перфекционизм, в конце концов 🙂 ).

Пошерстив предложения интернет-магазинов, я обнаружил, что медные провода с таким сечением в продаже есть. Недешево, конечно, стоят, но есть. И вот тут я понял, что кроме сечения, у меня появился еще один критерий «хороших» проводов. Я хочу, чтобы они были гибкими! Те, что есть в продаже, даже примерно таковыми не назовешь, они и летом чрезвычайно неудобны :(. Чтобы хоть как-то проиллюстрировать это глубоко субъективное суждение, я держу горизонтально подобный провод с выпрямленным куском порядка 40 см.


Притом, что провод очень тяжелый, он сохраняет форму, как будто это сплошной пруток. И дело не в изоляции, а в том, что кабель состоит из относительно толстых жил толщиной 0,3 мм каждая.

Так я и пришел к решению купить на AliExpress кабель стандарта 2AWG. Взял по 4 метра в красной и черной изоляции. Кабель пришел двумя отдельными посылками, в виде очень компактных бухт.

При совсем небольших размерах они весьма увесисты – 1,64 кг каждая.

Диаметр кабеля в изоляции примерно 12.4 мм.

Сразу же бросается в глаза невероятная мягкость и гибкость кабеля – его свободно можно складывать кольцами или завязывать узелками, под своим весом сразу же распрямляется в линию, как будто целиком из силикона и никакого металла внутри нет совсем. На кабеле не остается никаких следов в тех местах, где его гнули — ни углов, ни заломов, ничего. Кто пользовался качественными силиконовыми проводами от дорогих мультиметров — тот поймет :). Все то же самое, только диаметр больше, поэтому удивляет и производит ВАУ-эффект. Кажется, что такого просто не может быть :). Всего одна фотография и короткая гифка



Причина подобной гибкости не в волшебных пузырьках, а в очень тонких жилах, из которых свиты отдельные жгуты, которые, в свою очередь, и помещены в изоляцию. Толщина каждой жилы 0,08 мм, их должно быть 7 тысяч штук (не пресчитывал :)).

Жилы из луженой меди, доказательства чуть позже. Изоляция – силикон с маркировкой 200С. Как и положено силикону, на жало паяльника с температурой 260С он никак не реагирует, в пламени газовой горелки тлеет, превращаясь в пепел, при этом не плавится и не течет.


Значит, и на морозе дубеть не будет, проверять в морозилке даже смысла не вижу.

Осталось убедиться, что материал жил – именно медь, а не алюминий, и проверить, не обманули ли с сечением кабеля, ибо пересчитывать вручную 7000 жилок у меня желания не возникло :). Для этого измеряем сопротивление одного куска кабеля при помощи прибора, имеющего 4-проводный режим измерения.


Как и положено – 2 миллиОма. Был бы алюминий – было бы на 60% больше, отклонение сечения в меньшую сторону также привело бы к увеличению сопротивления.

Осталось напрессовать клеммы, прикрутить крокодилы и провода мечты мои :). Увы, но найти хорошие крокодилы на AliExpess я не смог, возьму от других проводов, но это уже не попадает в данный обзор. Если кто-то знает примеры приличных крокодилов на AliExpess – напишите, пожалуйста, в комментариях.

Выводы.
Отличный кабель за немалые деньги. Полностью соответствует всем заявленным характеристикам.

Как прикурить аккумулятор? Правильные пусковые провода! — журнал За рулем

Что нужно делать, когда аккумулятор зимой разрядился, в каких случаях можно выступать автомобилем-донором для запуска двигателя, какими техническими характеристиками должны обладать пусковые провода, какие основные правила нужно соблюдать при использовании проводов прикуривания, основные способы подключения пусковых проводов к АКБ.

Как прикурить аккумулятор?

Правильные пусковые провода!

Насчет прикуривания аккумуляторной батареи у автомобилистов нет единого мнения. Многие считают этот процесс довольно нежелательным и даже опасным. Однако приближающаяся зима делает прикуривание чрезвычайно актуальным. Разряженный аккумулятор — знакомая проблема для многих. Оперативно подзарядиться бывает просто не от чего, а завести двигатель «с толкача» может быть очень сложно. Для автомобилей с АКПП этот способ вообще не применим. Поэтому единственным источником тока для запуска двигателя является другой автомобиль, у которого аккумулятор заряжен нормально. Таким образом, приближение зимы делает прикуривание чрезвычайно актуальным, как бы вы к нему ни относились.

Без имени 1

Если соблюдать основные требования, то этот способ запуска двигателя будет абсолютно безвредным. В частности, донором можно выступать только в том случае, если ваш аккумулятор полностью заряжен, иначе разрядятся обе АКБ. Особую осторожность следует соблюдать во время прикуривания в дождливую погоду, когда возможно короткое замыкание. При сильном морозе давать прикуривать следует только в том случае, если ваш автомобиль прогрет. Также важно, чтобы оба аккумулятора имели одинаковое напряжение. Однако главным требованием является использование правильных проводов.

Во время запуска двигателя от АКБ другого автомобиля по проводам очень важен хороший контакт. Поэтому пусковые провода должны иметь специальные зажимы «крокодилы». Зажимы должны обеспечивать большую площадь контакта с клеммами. Одним из главных требований к пусковым проводам является низкий уровень сопротивления. Поэтому они должны иметь медные жилы достаточно большого сечения (не менее 16 мм2), а также — минимально возможную длину. Еще одна ключевая составляющая проводов, используемых для прикуривания АКБ — качественная изоляция с хорошей эластичностью и температурной устойчивостью. Изоляция не должна дубеть и растрескиваться на морозе, а также плавиться при контакте с горячими поверхностями, например, с коллектором автомобиля.

Без имени 2

Одной из самых заметных новинок на современном рынке автомобильных аксессуаров являются пусковые провода торговой марки BERKUT серии SMART POWER, модель SP-400. Они обладают характеристиками, которые наиболее подходят для прикуривания АКБ:

  • длина — 3 метра;
  • площадь сечения жил — 16 мм2;
  • качественная морозостойкая изоляция токоведущих жил, которая может эксплуатироваться при температуре до —45 градусов;
  • значительная площадь контакта и сила прижима «крокодилов», а также их надежная изоляция.
Эти характеристики позволяют обеспечивать эффективный и безопасный запуск двигателя от АКБ другого автомобиля. Но наибольшим преимуществом пусковых проводов SMART POWER SP-400 является наличие модуля диагностики. Это специальный электронный блок со светодиодной индикацией, который контролирует рабочие параметры. Модуль диагностики проверяет уровень заряда аккумуляторной батареи и исправность генератора. Кроме этого, диагностический модуль предупредит вас о переполюсовке, допущенной при подключении проводов к клеммам аккумулятора.

Без имени 3

Использование проводов SP-400 при соблюдении основных правил гарантирует простое и безопасное прикуривание. Если вы выступаете в качестве донора, необходимо проверить заряд своего аккумулятора — он должен быть полностью заряжен и обеспечивать самостоятельный запуск вашего автомобиля. Если заряд вашей АКБ будет недостаточным, то в процессе прикуривания она разрядится, не обеспечив при этом запуск второго автомобиля. Помимо этого ваш автомобиль должен быть прогрет до температуры не менее 40 градусов летом и 60 градусов зимой. Подключение двух аккумуляторов осуществляется со строгим соблюдением полярности. Благодаря наличию диагностического модуля вероятность ошибки полярности сводится к минимуму, поскольку он предупреждает вас светодиодной индикацией о неправильном подключении. Очень важно не допустить замыкания зажимов на корпус автомобиля и соприкосновения корпусов двух автомобилей во время прикуривания. В процессе прикуривания нельзя включать никакие электроприборы на обоих автомобилях.

Способ подключения пусковых проводов зависит от того, в течение какого времени прикуриваемый аккумулятор был разряжен.

Первый способ работает, если это незначительный период(2–3 дня). Плюсовые клеммы аккумуляторов соединяются одним, красным, проводом. Вторым, чёрным, проводом соединяется минусовая клемма прикуриваемой АКБ и масса на двигателе у донора. Заводские клеммы с аккумулятора донора при этом должны быть предварительно сняты. В течение нескольких минут прикуриваемая батарея должна получить достаточный заряд для запуска двигателя.

Другой способ подключения используется при более длительном времени нерабочего состояния аккумулятора: стартовые провода подключа

Как выбрать стартовые провода | Блог

Практически каждый автолюбитель сталкивался с ситуацией, когда срочно нужно ехать, но, увы, мотор не заводится. Чаще всего проблема очевидна: сел аккумулятор. Особенно это актуально зимой, когда температура опускается ниже минус 15 градусов. Выходов в данной ситуации может быть несколько, но самым универсальным является «прикуривание» от другого автомобиля. А для этого автомобилисту необходимо иметь стартовые провода.

Стартовые провода используют для подачи стартового тока на клеммы разряженного автомобильного аккумулятора. Источником тока может выступать как другой автомобиль, так и заряженная аккумуляторная батарея. Стартовые провода могут пригодиться не только вам, но и другому автомобилю, который попадёт в трудную ситуацию, поэтому нужно всегда иметь их с собой. На первый взгляд может показаться, что при выборе стартовых проводов нечего изучать: это же такая мелочь! Но нужно иметь в виду, что на рынке достаточно некачественных стартовых проводов, которые могут, в лучшем случае, сгореть, а то и испортить ваш аккумулятор. Поэтому стоит всё же разобраться, по каким параметрам выбирать стартовые провода.

Чем различаются стартовые провода

Длина

При выборе длины стартовых проводов необходимо иметь в виду ряд особенностей. С одной стороны, нужно учесть, что чем меньше длина проводов, тем меньше их сопротивление. При этом при удлинении провода вырастают потери напряжения. С другой стороны, в городских условиях в ситуации, когда машина стоит на плотной парковке, и автомобиль-«донор» может подъехать лишь со стороны багажника, требуется длина проводов не меньше 4 или 5 метров (зависит от длины автомобиля).

В продаже чаще всего встречаются стартовые провода длиной от 2 до 5 метров. Жителям мегаполисов стоит приобрести провода длиной 4 - 5 метров, тогда как всем остальным лучше руководствоваться правилом: чем длиннее провод, тем больше потери напряжения.

Сила тока и напряжение

Этот параметр означает силу тока, допустимую для провода. Сила тока рассчитывается в амперах и зависит от объёма и типа мотора автомобиля. При пуске двигателя стартер потребляет очень большой ток, который на некоторых автомобилях может доходить до 800 А, поэтому для легкового авто лучше рассчитывать на пусковой ток не менее 200 А. Стоит ориентироваться на эту характеристику у вашего стартера. Так же и с напряжением: всё зависит от параметров вашего аккумулятора, но чаще всего подходит 12 В.

Толщина провода

Это важный параметр, так как чем больше площадь сечения, тем большую силу тока выдержит провод. Недобросовестные производители часто увеличивают толщину изоляционного материала, чтобы провод казался больше. Но на деле медная жила тонкая и не качественная. Поэтому стоит обратить внимание на спайку у зажима, где можно будет увидеть толщину жилы. Оптимальный диаметр – 9,5 мм. Также важно, чтобы провод был именно медный.

«Крокодилы»

Так называемые «крокодилы» - это зажимы, которые прилепляются на клеммы автомобильного аккумулятора. Выбирая стартовые провода, нужно обратить внимание на две важных характеристики.

Первое - это соединение пусковых проводов и зажимов. Оно обязательно должно быть выполнено на пайке, так как в местах соединения из-за повышенного сопротивления возможна потеря напряжения.

Второе – провода должны быть подсоединены к обеим половинкам зажима. Также на «крокодилы» должна быть нанесена изоляция, чтобы избежать перегревания или искрения. Ещё один момент: чем больше площадь соприкосновения «крокодила» с клеммой, тем лучше.

Изоляция

Некачественная изоляция может начать крошиться или трескаться. Особенно это актуально в мороз. Изоляция должна выдерживать температуры от -40 до 80 градусов, быть гибкой, эластичной и прочной. Немаловажным фактором является и её толщина: слишком толстая изоляция лишит провод гибкости, что увеличит место для его хранения.

Цвет

Нет, эта характеристика важна не только для внешней привлекательности стартовых проводов. Цвет нужен, чтобы не перепутать полюса: красным обычно обозначается «плюс», а чёрным – «минус».

Критерии выбора

На рынке огромное количество моделей стартовых проводов, но далеко не все из них качественны. Для подбора оптимальной модели необходимо, в первую очередь, ориентироваться на характеристике вашего стартера – только так можно понять нужные параметры силы тока и напряжения. Дальше стоит определиться с длиной. И в конце нужно проверить сам провод, чтобы он был надлежащего качества: хорошая изоляция, большая площадь сечения медной жилы, качество меди, размер и качество «крокодилов».

Для ежедневных поездок в большом городе стоит обратить внимание на [url="https://www.dns-shop.ru/catalog/17a90a9e16404e77/startovye-provoda/?order=1&stock=2&f=4-4.5&f=400-700]стартовые провода длиной 4 - 5 м и силой тока 400 – 700 А.

Жителям маленьких городов и деревень лучше выбирать среди [url="https://www.dns-shop.ru/catalog/17a90a9e16404e77/startovye-provoda/?order=1&stock=2&f=2-4&f=200-700]стартовых проводов длиной 2 – 4 м и силой тока 200 – 700 А.

Как выбрать пусковые провода и прикурить автомобиль инструкция

Запуск двигателя автомобиля осуществляется за счет стартера и аккумуляторной батареи. Каждый водитель со стажем знает о том, что аккумулятор может подвести в самый неподходящий момент. Достаточно забыть выключить габариты или оставить включенной магнитолу на ночь, чтобы утром невозможно было осуществить самостоятельный пуск двигателя авто. При возникновении такой ситуации на помощь приходят провода для прикуривания автомобиля, которые должны присутствовать в багажном отсеке у каждого автовладельца. Их пользу оценит каждый автовладелец, когда разряжается аккумулятор. В этом материале вы узнаете, как выбираются провода для прикуривания, и что надо знать, для правильного их выбора.

Для чего предназначены пусковые кабели

Пусковой провод для прикуривания предназначен только для того, чтобы осуществить запуск мотора автомобиля, на котором аккумуляторная батарея имеет низкий уровень заряда. Использовать устройства для других целей запрещено, так как их главное и единственное назначение — прикуривание авто.

запуск двигателя на автомобиле с севшим аккумулятором

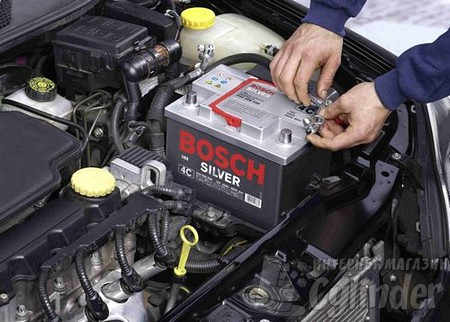

Если на автомобиле разрядился аккумулятор, а в багажном отсеке не оказывается необходимых проводов для прикуривания, тогда автовладельцы принимают решение осуществить запуск двигателя путем перебрасывания АКБ. Для этого с автомобиля-донора снимается аккумулятор, и ставится на место разряженного. После запуска двигателя и его прогрева, клеммы с АКБ снимаются, и подключаются к подсевшему источнику питания. Этот способ пользовался популярностью среди владельцев отечественных автомобилей старых моделей. На современных машинах, которые напичканы электроникой, проводить такую процедуру очень опасно. Проводить такие манипуляции опасно по ряду следующих причин:

  1. При подаче генератором высокого напряжения происходит выход из строя всего электрооборудования — как минимум, сгорит большинство предохранителей. Это высокое напряжение поступает на электроприборы в момент отключения клемм от АКБ
  2. Снятые клеммы с АКБ могут соприкоснуться между собой, что приведет к возникновению короткого замыкания. Последствия такого соприкосновения приводят к тому, что сгорает не только генератор, но и все электрооборудование авто
  3. Увеличивается вероятность переполюсовки АКБ при выполнении процедуры их отключения и подключения, что также опасно возникновением перегорания электрооборудования

как завести автомобиль с разряженным аккумулятором

Именно поэтому не рекомендуется рисковать, и купить провода для прикуривания в автомобиль. Если их нет, то рекомендуется сначала найти донора с имеющимися проводами, и не поддаваться на рекомендацию запуска двигателя путем временной замены АКБ. Если вы еще не успели обзавестись соответствующим комплектом, тогда ниже представлена детальная инструкция о том, как выбрать пусковые провода для автомобиля, чтобы осуществить его прикуривание.

Учимся правильно выбирать пусковые провода для своего ТС

К выбору пускового кабеля для запуска ДВС автомобиля необходим соответствующий подход. Если выбрать провод низкого качества, то он не сможет пропустить ток большой величины, что в итоге приведет к оплавлению изоляции, выжиганию медной жилы или «крокодила» оснастки. В итоге дешевая оснастка не поможет прикурить автомобиль, но еще и может стать последствием возгорания ТС. Такие случаи известны, поэтому не стоит в этом убеждаться на собственном опыте.

При выборе пускового кабеля для автомобиля учитываются такие рекомендации:

  1. Диаметр провода, а точнее сечение жилы. Некоторые производители с целью экономии используют больше изоляции, но при этом жила имеет недостаточное сечение для прохождения тока большой величины. От сечения кабеля зависит сопротивление, поэтому тонким проводом невозможно будет прикурить автомобиль. Минимальная величина сечения для медного провода составляет 6 мм, но такие провода предназначаются только для ТС с объемом двигателя до 1,5-1,6 литра. Если необходимо запустить более мощный двигатель, тогда для прикуривания следует использовать провода с сечением жилы от 9 до 12 мм2. При этом учитывайте, что 9 мм2 сечение провод никогда не будет стоить дешевле, чем кабель на 6 мм
  2. Длина кабеля — это еще один главный показатель, который также влияет на значение сопротивления. Рекомендуется выбирать кабели для прикуривания авто, длина которых находится в пределах от 2,5 до 4 метров. Применить провода меньшей длины не получится, так как между автомобилями будет слишком маленькая дистанция, а использование кабеля, расстояние которого более 4 метров, негативно отражается на сопротивлении, которое увеличивается с каждым метром
  3. Материал изготовления провода и зажимов — использовать рекомендуется провода с медными жилами, которые имеют низкую величину сопротивления. Недопустимо использование алюминиевых проводов, так как они имеют высокое удельное сопротивление. Не рекомендуется использовать провода, в которых используется цельная жила соответствующего сечения. Во-первых, такие провода неудобно хранить, а во-вторых, жила может переломиться, что приведет к непригодности оснастки. Аналогичного типа должны быть зажимные устройства — крокодилы. Стоимость проводов для прикуривания с медными зажимами стоит дороже, но именно такие рекомендуется выбирать. Если такой вариант покажется слишком дорогим, можно воспользоваться устройствами с алюминиевыми зажимами, но обязательно имеющими омедненную поверхность
  4. Материал изоляции — обмотка жилы должна быть выполнена из силиконовой или морозостойкой основы. Провода в резиновой оболочке быстро выйдут из строя, так как на морозе они будут дубеть, а в летнее время будут появляться трещины, в которые будет попадать влага, и тем самым увеличиваться сопротивление
  5. Цена устройства — на кабеле лучше не экономить, так как последствия неправильного его выбора будут очень печальными. Если продавец сообщает, что данный провод соответствует всем критериям качества, но при этом имеет низкую стоимость, то не стоит вестись на маркетинговые уловки. Не спешите покупать, и для начала удостоверьтесь в качестве оснастки. Стоимость зависит от критериев, которые были перечислены выше, поэтому стоит рассмотреть все варианты, сверить их цены и качество, и только после этого делать соответствующий выбор в пользу конечной модели
  6. Место соединения кабеля с зажимным элементом — этот участок должен быть соединен при помощи пайки, что исключит потерю напряжения. Кроме того, если зажимной элемент изготовлен из стали или алюминия, то место стыка с медным проводом должно быть луженным, что исключит увеличение сопротивления на этом участке
  7. Размер крокодила — устройства должны иметь достаточные параметры для того, чтобы закрепиться за клеммы аккумулятора. Кроме того, зажимной механизм должен обладать повышенной жесткостью и цепкостью, что приведет к потере напряжения при соединении
  8. Цвета — покупать необходимо исключительно двухцветные кабели, которые облегчают их применение. Красный провод подключается в положительной клемме АКБ, а черный к отрицательной
  9. Максимальная сила тока — этот показатель также указывается в технических параметрах к оснастке. Величина тока должна быть не менее 200А, так как по проводу в момент пуска протекает ток, величина которого достигает отметки свыше 10 000 Ампер

как правильно выбирать пусковые провода для автомобиля

Учитывая эти рекомендации, необходимо выбрать подходящий для своего автомобиля провод для прикуривания.

Это интересно! Надо понимать, что для каждого автомобиля применяются провода с соответствующими техническими параметрами, поэтому если вас просят одолжить оснастку, то предварительно поинтересуйтесь, какой автомобиль необходимо прикурить. Ведь использовать кабель с сечением 6 мм2 и силой тока в 200А для запуска двигателя кроссовера или внедорожника, противопоказано. Для таких целей понадобится купить провод для прикуривания с сечением не менее 12 мм2.

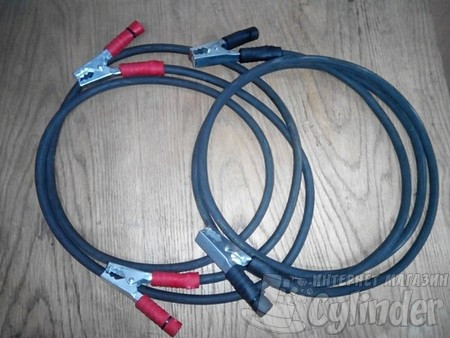

Изготовление провода для прикуривания своими руками

Стоимость двух проводов, которые входят в комплектацию набора для прикуривания, достаточно высока. Именно поэтому многие владельцы ТС решаются на изготовление оснастки своими руками. Однако сразу надо отметить, что такой шаг является опасным, и может стать причиной серьезных последствий. Изготовить оснастку можно своими руками, если учитывать такие рекомендации:

  1. Использовать толстые медные многожильные провода, сечение которых не должно быть менее 12 мм2
  2. Качественная изоляция, на которой недопустимо присутствие повреждений
  3. Длина кабеля должна быть не менее 2,5-3 метров
  4. Уделить особое внимание выбору зажимных элементов, которые должны быть медными или иметь омедненное напыление
  5. При соединении провода с крокодилом следует пользоваться методом пайки, используя олово
  6. Место спайки необходимо заизолировать, а лучше всего воспользоваться термоусадочной трубкой

как сделать провода для прикуривания своими руками

После изготовления убедитесь, что оба провода имеют одинаковое сопротивление, величина которого не должна отличаться на 10%. Только после этого можно предположить, что готовые самодельные провода можно использовать. При этом не забывайте, что самоделка никогда не сможет заменить полноценные заводские устройства для прикуривания авто, за исключением дешевых китайских подделок.

Разобравшись с выбором необходимой оснастки, остается выяснить, как правильно ими пользоваться. Как прикурить автомобиль от другого ТС, известно далеко не многим. При возникновении необходимости прикуривания сразу же возникает вопрос о том, как правильно это делать. Приходится постоянно возвращаться к инструкции, чтобы освежить память. В материале представлена подробная инструкция, как осуществить пуск двигателя автомобиля при помощи донора.

Как правильно прикурить двигатель автомобиля или учимся использовать провода для пуска

Для начала надо убедиться, что осуществить запуск двигателя авто самостоятельно не получается. Для этого проведите процедуру один раз. Если при попытке запуска двигателя не хватает мощности аккумулятора для разгона стартера, то не стоит мучать автомобиль. Тем более, что это опасно, ведь скачки напряжения могут вывести из строя электроприборы.

Убедившись, что для пуска двигателя нужна помощь, следует прибегнуть к поиску донора. Сразу обозначим, что автомобиль с исправной АКБ называется донором, а ТС, нуждающееся в помощи запуска мотора, реципиентом. Найти донора не совсем просто, так как он должен удовлетворять следующим требованиям:

  • ТС-донор должно быть большей мощности, нежели автомобиль реципиент
  • Аккумулятор должен иметь достаточный запас емкости, а также быть исправен

Когда донор найден, остается согласовать последовательность действий, чтобы осуществить прикуривание автомобиля. Эти действия должны выполняться по следующей инструкции:

  1. Заглушить двигатель донора, и извлечь ключи из замков зажигания обоих ТС. Кроме того, необходимо выключить все электроприборы, а если действия совершаются в темное время суток на обочине, тогда обозначить автомобили при помощи использования треугольников. Автомобиль донора должен быть предварительно прогрет, чтобы сгенерировать электричество
  2. Достать провода для прикуривания, и выполнить их подключение. Для этого красный провод сначала подключается к положительной клемме донора, а второй зажимной элемент закрепить на плюсовую клемму севшей АКБ
  3. Подключить черный провод. Сначала необходимо подключить к отрицательной клемме автомобиля донора, а второй зажим подсоединить к массе реципиента. Массой является любой участок под капотом, который не окрашен. Лучше всего подключиться к блоку двигателя. На участке, куда подключается клемма, не должно быть масляных пятен, которые от искры могут воспламениться, и стать причиной пожара. Нельзя также откидывать клемму минус или плюс от АКБ на автомобиле реципиенте, так как после запуска двигателя донора ток будет поступать на аккумулятор, восполняя заряд, чтобы завести двигатель
  4. После того, как все готово, необходимо приступать к делу. Запускается двигатель автомобиля донора, и даем ему поработать не менее 5-10 минут
  5. За это время аккумулятор с низким зарядом восполнит емкость. Перед пуском двигателя реципиента, следует заглушить двигатель донора, и извлечь ключ с замка зажигания. Пробуем запустить двигатель реципиента. Если попытка завершается безуспешно, тогда повторяется процедура запуска мотора донора и его работа на холостом ходу длится не менее 10 минут с прогазовыванием до 2 тысяч оборотов
  6. Повторяется процедура запуска двигателя. После второй попытки двигатель реципиента должен запуститься
  7. После запуска мотора необходимо снять клеммы в порядке обратном подключению. Для этого сразу отключается крокодил черного цвета от автомобиля реципиента, а затем донора. Аналогично извлекается провод красного цвета

инструкция по прикуриванию автомобиля

На этом процедура прикуривания автомобиля завершена. Автомобили реципиента и донора необходимо расположить на таком расстоянии, чтобы хватило провода, но при этом они стояли друг от друга как можно дальше. Это необходимо для того, чтобы в случае возникновения возгорания, не пострадало второе ТС.

Инструкция по прикуриванию автомобиля представлена в табличной варианте, что позволит вам ее скачать и распечатать на принтере. Всегда держите инструкцию рядом с проводами для прикуривания ТС.

Очередность действий Описание
1 Расположить автомобили на отдаленном расстоянии друг от друга, но при этом должно хватить длины проводов
2 Заглушить двигатель донора и извлечь ключи с замков зажигания обоих ТС. Отключите все электроприборы на обоих ТС
3 Открыть капоты, и выполнить подключение проводов для прикуривания
4 Сразу подключается красный провод к клемме плюс АКБ донора, а затем к клемме плюс АКБ реципиента
5 Подключить черный провод. К донору зажим крепится на минусовую клемму, а к реципиенту на массу (блок двигателя)
6 Запускается мотор донора, и работает 5 минут
7 Заглушить мотор донора, и попытаться запустить двигатель реципиента
8 Повторить процедуру в случае неуспеха
9 После запуска двигателя реципиента отключить провода, начиная с черного. Сразу отключить его от ТС реципиента, а затем донора. Аналогично отключить красный провод

Полезные сведения при прикуривании автомобиля

Есть некоторые моменты, которые надо учитывать перед тем, как совершить прикуривание ТС. Несоблюдение этих рекомендаций может стать причиной серьезных последствий. Эти рекомендации имеют следующий вид:Полезные сведения при прикуривании автомобиля

  1. Если причиной невозможности запуска ДВС автомобиля является не аккумулятор, тогда следует сразу вызвать эвакуатор
  2. Внимательно проверяйте подключение проводов, иначе несоблюдение полярности станет причиной короткого замыкания, в результате чего из строя выйдет электроника на двух автомобилях
  3. Напряжение АКБ обоих ТС должно быть одинаковым, то есть 12В. Нельзя пробовать подкуривать, если на ТС установлены АКБ разного напряжения
  4. Нельзя запускать двигатель реципиента, когда работает мотор донора. Резкие перепады напряжения негативно повлияют на оба транспортных средства
  5. Отрицательный зажим провода подсоединять необходимо как можно дальше от топливопровода, чтобы исключить возгорание
  6. Ключи зажигания всегда держать в кармане, а не замке зажигания. Это делается на тот случай, чтобы предотвратить срабатывание сигнализации и ЦЗ на автомобилях при запуске двигателей
  7. Дизельные двигатели являются мощнее бензиновых, поэтому их рекомендуется использовать в качестве доноров. Если же автомобиль с дизельным мотором является реципиентом, тогда донором должен выступать авто с аналогичным приводом или бензиновое ТС с достаточным запасом мощности
  8. Прогреть автомобиль донор необходимо в обязательном порядке, чтобы подзарядить свой аккумулятор

Подводя итог, надо отметить, что этот материал будет полезен всем, кто задается целью купить провода для прикуривания автомобиля. Чтобы выбрать пусковые провода, надо учитывать ряд важных рекомендаций. Кроме того, материал научит вас правильному применению пусковых проводов при необходимости прикуривания ТС. В завершении надо отметить, что хранить оснастку необходимо в герметичной упаковке или чехле, исключив попадание влаги. Только при правильном подходе к выбору оснастки и соблюдении инструкции по прикуриванию автомобиля, можно эффективно и быстро осуществить запуск двигателя в случае, когда внезапно разрядился аккумулятор.

Правильные пусковые провода своими руками

4-УАЗ Патриот "Маленькая фура", 7-Разное

Правильные провода для прикуривания

Начнём издалека… У большинства автомобилистов есть в багажнике пусковые провода для прикуривания автомобиля. Как правило, это стандартные китайские проводочки с сечением до 16 квадратов и с нано-напылением меди на крокодилах. Мои старые от такого строения грелись даже на морозе и при непродолжительном использовании. А уж их длина позволяла прикуриваться только в центре стадиона, когда у доброго спасителя есть возможность подъехать к автомобилю нужным боком.

сравнение проводов для прикуриваниясравнение проводов для прикуривания

Однажды в славном городе Кургане ко мне подходит мужичок из машины, находящейся через одну от моей.

– Прикури, пожалуйста. Забыл фары выключить и кирдык.
– Не вопрос, но не дотянемся же, а соседи что-то уезжать не планируют.
– Не ссыте, молодой человек. Дотянемся.

… и с этими словами дяденька вынул из широких штанин багажника здоровенного удава чудо-юдо самодельные пусковые провода. Пока я моргал глазами его восьмёрка прикурилась в положении «через машину» и уехала.

К зиме загорелся идеей сделать себе так же. Купил 14 метров (2 раза по 7) кабеля КГ 35 квадратов. Знакомые электрики сказали, что при такой длине 25 квадратов будет ссыкотно, а 35 – это даже с запасом.

Люблю когда с запасом!

По этой же причине крокодилы взял в сварочном магазине дорогие (400 р./шт) из чистого жёлтого металла, а не из говнолина с напылением.

Далее всё просто. Зажимаем кабель в бронзовые клемники, клемники прикручиваем к крокодилам. Чтобы не путались, скручиваем провода разноцветной изолентой. Этой же изолентой маркируем ручки на крокодилах.

провода для прикуривания своими рукамипровода для прикуривания своими руками

Ну а теперь — обзор, посмотрим, на что способны самоделки в сравнении с китайскими проводами из магазина.

сравнение проводов для прикуривания - пуска автомобилясравнение проводов для прикуривания - пуска автомобиля

Слева пусковые провода здорового человека, а справа провода курильщика.

провода для прикуривания из сварочного кабеляпровода для прикуривания из сварочного кабеля

Толщина провода и металла на крокодилах также сильно разная.

пусковые провода, сравнение крокодиловпусковые провода, сравнение крокодилов

хорошие пусковые провода для прикуриванияхорошие пусковые провода для прикуривания

Видно, что обычные пусковые провода рассчитаны лишь на то, чтобы машинки стояли рядом и аккумуляторы были не разнесены. Если бы у Патриота аккумулятор был справа — не дотянулись бы.

тест пусковых проводов для прикуриваниятест пусковых проводов для прикуривания

У самопала проблем тем более нет.

длинные провода для прикуриваниядлинные провода для прикуривания

А если есть «окошко» только через одну машину? Говно-вопрос!

хорошие и качественные провода для прикуриванияхорошие и качественные провода для прикуривания

А если мест нет и надо подкрадываться сзади? С магазинными проводами — печаль-тоска.

китайские пусковые провода - барахлокитайские пусковые провода - барахло

Размотаем удава… без комментариев.

самодельные пусковые провода, тест и обзорсамодельные пусковые провода, тест и обзор

Для прикола подъедем самой дальней стороной, что увеличит длину на метр. Ваще пофигу.

лучшие пусковые провода для прикуривания автомобилялучшие пусковые провода для прикуривания автомобиля

В общем, какие плюсы у конструкции самодельных проводов для прикуривания:

1. Теперь как в Камасутре, можно «прикурить» и так, и эдак, и сподвыподвертом. Только за прошедшую зиму это свойство пригодилось 3 раза.
2. Провода не дубеют. Испытано в -30.
3. Крокодилы жуткой силы, с клеммы не спадут ни когда.
4. Для экстренных ситуаций на проводах запасено 2 мотка изоленты. Уже приходилось отматывать пару раз, когда нормальная куда-то делась.

Минусы:
1. Занимает места больше, чем китайские поделки. Но с этим можно мириться, особенно на Патриоте.
2. Надо добавить пару цветов изоленты, так «удавчик» будет ещё веселее.

P.S. А ещё мы ими умудрились поварить. Электрод держат хорошо.

сварка от автомобильного аккумуляторасварка от автомобильного аккумулятора

Понравилась запись? Поделитесь с друзьями! =)

Запуск двигателя с помощь стартовых проводов

21.03.2018 В холодное время года, из-за воздействия отрицательных температур, электролит в аккумуляторе замерзает, при этом снижается его плотность и тем самым заряд.

Очень частая картина зимой, когда владелец автомобиля не может завести свое авто, по причине севшего аккумулятора. Стартеру просто не хватает мощности, чтобы раскрутить двигатель.
В случае, если аккумулятор замерз полностью, его все же придется сначала разморозить, иначе запуск с помощью стартовых провод все равно не поможет зарядить АКБ.
Рассмотрим способ с использованием стартовых проводов и автомобиля донора (с нормально заряженным аккумулятором).
Прежде всего нужно выбрать правильные стартовые провода. Так как разные автомобили имеют разный ток пуска двигателя, нужно выбрать провода с необходимым сечением, способные пропустить через себя этот ток. Самые «мощные» провода, выпускаемые компанией НПП Орион, могут пропустить ток 500 А. Кстати, самый большой ток пуска в большинстве случаев у дизельных автомобилей. У большинстве легковых бензиновых автомобилей пусковой ток не достигает 300 А. Так что смело можно использовать пусковые провода на 350 А.
И так, у нас есть пусковые провода и автомобиль донор, аккумулятор которого заряжен (его заряд позволяет запустить двигатель без дополнительной помощи).

1) Для начала нужно подогнать автомобиль "донор" поближе к автомобилю с разряженным аккумулятором. Внимание, корпуса автомобилей не должны соприкасаться.
2) Затем, для соблюдения техники безопасности, поставьте оба автомобиля на стояночный тормоз, а ручку переключения передач установите в положение нейтрального хода (для автоматической трансмиссии, в положении парковки «Р»)
3) Двигатель автомобиля донора должен быть запущен (и прогрет), при этом все потребители электроэнергии отключены (фары, обогрев салона и т.д.)
4) Подключите один зажим красного провода к «+» клемме аккумулятора автомобиля донора, другой зажим красного провода подключите к клемме «+» разряженного аккумулятора в автомобиле, пуск двигателя которого необходимо произвести.

5) Зажим черного провода подключите к клемме «-» аккумулятора автомобиля донора (Внимание, следите, чтобы другой конец черного провода в этот момент был изолирован, и не касался никаких металлических частей автомобилей). Затем подключите зажим на другом конце черного провода к массе автомобиля с разряженным аккумулятором. В качестве массы может быть любая открытая металлическая поверхность имеющая прямой контакт с кузовом, главное, чтобы она располагалась максимально близко к стартеру.
6) Подождите несколько минут, чтобы севшая батарея смогла немного подзарядиться.
7) Теперь можно приступать к запуску двигателя с разряженной АКБ.
8) После успешного запуска отсоедините кабели в обратной последовательности: сначала кабель с черным зажимом “-” у запускаемого автомобиля, затем у донора. Кабель с красным зажимом “+” отсоединяется сначала у автомобиля донора, затем у запускаемого автомобиля.

какие лучше и 6 советов специалиста

Содержание статьи

В данной статье мы подробно рассмотрим: как выбрать провода для прикуривания, какие технические характеристики наиболее важны при выборе, а также узнаем можно ли изготовить пусковые провода своими руками.

Советы при выборе пусковых проводов

Рассмотрим несколько полезных советов касательно наиболее важных технических характеристик стартовых проводов.

Диаметр проводов. Максимальная нагрузка по току

Советы при выборе пусковых проводов

Советы при выборе пусковых проводов

От площади сечения провода для прикуривания автомобиля, а именно от его металлической составляющей, напрямую зависит — какую максимальную силу тока сможет выдержать провод. По-русски говоря — чем провод толще, тем более высоким может быть пусковой ток. Так же от диаметра медной жилы зависит величина электрического сопротивления. Чем площадь сечения больше — тем сопротивление меньше. А чем меньше сопротивление — тем ниже величина падения напряжения на выходе.

Общепринято, что на 1 ммжилы максимальная нагрузка по току должна составлять не более 8 Ампер. Соответственно, при токе запуска автомобиля в 200 А площадь сечения металлического сердечника провода должна составлять не менее 25 мм. Из школьного курса вспоминаем формулу площади круга — 3.14*R2. Путем несложных вычислений получаем, что диаметр жилы не должен быть меньше 8 мм.

Идеальным считается диаметр металлической части провода 9.5 мм. Минимально допустимая величина площади сечения — 5 мм.

Материал металлической жилы провода

Второе место по токопроводимости после серебра занимает медь. Вряд ли кто-то из производителей будет делать серебряные провода, поэтому в идеале найти провода для прикуривания с медным сердечником. Чаще всего изготовители экономят — используют менее токопроводящий алюминий, в простом или омедненном варианте.

Материал оплетки проводов

Стартовые провода часто используются в экстремально минусовые температуры, поэтому материал оплетки проводов не должен трескаться, растекаться и приходить в негодность на холоде. Самый распространенный материал изоляции– мягкий поливинилхлорид. Внешне очень сложно оценить качество такой оплетки, поэтому стоит поискать рекомендованный рабочий диапазон температур. Его добросовестный производитель обязательно укажет на упаковке.

Материал оплетки проводов

Материал оплетки проводов

Реже встречаются провода, изолированные морозостойкой резиной.  Минуc такого материала в активном окислении проводов под слоем покрытия, а при сильном морозе резина все таки частенько дубеет и крошится.

Идеальным материалом для оплетки провода является мягкий силикон. Он не застывает даже при сильном морозе, не трескается и не растекается.  Найти такие провода сложно, но реально.

Зажимы для проводов

Зажимы на концах пусковых проводов попросту называются «крокодилами». От их качественного исполнения во многом зависит результат прикуривания авто.

Идеальный «крокодил» — медный. Очень важно, что бы при запуске автомобиля поверхность контакта наконечника с клеммой была максимальной. Именно на «крокодилах» происходят основные потери напряжения, поэтому подойти к выбору креплений следует очень ответственно.

Следует обратить особое внимание на крепление самих «крокодилов» к проводам — в идеале они должны быть припаяны, а не прикручены или присоединены с помощью зажимов, фиксаторов и т.п.

Длина провода

Длина провода важна не только из соображений удобства «дотягивания» его от машины-донора к прикуриваемому автомобилю. На каждые полтора метра провода происходит падение напряжения примерно в 1.5 вольта. Оптимальной длиной проводов считается величина от 2 до 4 м.

Длина провода

Длина провода

Как изготовить провода для прикуривания своими руками?

Разочаровавшись в ассортименте магазинов, автолюбитель задумывается о возможности изготовления проводов своими руками. Рассмотрим необходимые составляющие для успеха этого процесса.

Где взять подходящие провода?

Оптимальным материалом для изготовления проводов своими руками является сварочный многожильный провод, медный, в изоляции из селиконосодержащей резины. Морозостойкая резина маркируется буквами «ХЛ». Вполне подойдет гибкий кабель для проведения сварочных работ (маркировка «КГ»).  Для получения проводов длиной 3 м, понадобиться 6 метров провода. Приобрести его можно в любом магазине электротоваров. Диаметр металлического сердечника провода должен быть не менее 9 мм.

Как изготовить или где взять зажимы для клемм?

Как изготовить или где взять зажимы для клемм?

Как изготовить или где взять зажимы для клемм?

Зажимы для клемм («крокодилы»), чисто теоретически, можно изготовить своими руками. Для этого понадобятся медные сварочные держатели. Поверхность их необходимо обязательно заизолировать, придумав наконечники к ручкам из резины или пластмассы.

Оптимальным решением при изготовлении пусковых проводов для автомобиля своими руками будет все же приобретение готовых «крокодилов». Стоят они недорого и приобрести их можно в любом автомагазине. «Крокодилов» понадобиться 4 штуки. При покупке следует обратить особое внимание на зубчики – они должны соприкасаться друг с другом без смещения. В идеале — замаркировать их с помощью термоусадочной ленты, для обозначения плюсового и минусового проводов. Для снижения потерь напряжения зажимы лучше всего подкорректировать под форму клеммы — таким образом площадь соприкосновения увеличится и потеря напряжения уменьшится.

При выборе комплектующих обращайте внимание на величину номинального тока. Обычно она указывается на АКБ (ток холодного пуска). Идеальны компоненты, рассчитанные на величину тока в 500 Ампер, а если ваш автомобиль габаритный, то лучше исходить из величины в 850 Ампер.

Сборка проводов

После приобретения всего необходимого (кабель, «крокодилы», термоусадка 2 цветов, 4 стальных наконечника, несколько болтов и гаек) можно приступать к сборке:

  1. Режем провода пополам, зачищаем каждый конец.
  2. Берем наконечник, вставляем в него провод и опрессовываем.
  3. Прикручиваем и, в идеале, припаиваем провод к крокодилу.
  4. Надеваем изоляцию.

Очевидно, что процесс сборки проводов своими руками не сложен, главное — выбрать правильные комплектующие. В результате получится изделие, стоимость которого в магазине будет превышать ваши затраты в десятки раз. Такой провод при правильной сборке послужит не один год.

Меры предосторожности при прикуривании автомобиля

Прикуривание — это небезопасный процесс, потому нужно строго придерживаться основных правил:

  1. Никогда не прикуривайте от автомобиля с заведенным двигателем! Это самая распространенная ошибка многих автомобилистов, которая в итоге может привести к выходу из строя электрики на обоих авто. Дайте двигателю машины-донора поработать оборотах в 2 — 3 тысячи 5 — 10 минут перед процессом — это обеспечит дополнительный перезаряд аккумулятора.
  2. Выключите все электроприборы.
  3. Самое важное – строго соблюдайте полярность! Один провод соединяет плюсовые клеммы, второй — минусовые. При нарушении полярности возникнет короткое замывание, что может привести к выходу из строя всех электронных систем авто, а в худшем случае к пожару!
  4. Всегда имейте наготове огнетушитель! Лучше перестраховаться, чем разбираться с печальными последствиями.

Заключение

Провода для прикуривания — вещь несомненно нужная, особенно в условиях наших суровых зим. Выбирая готовые провода в магазине — не экономьте! Пусть покупка будет дорогой, зато приобретение проводов с указанными в нашей статье параметрами точно не станет одноразовой покупкой. Здесь как нельзя работает пословица «скупой платит дважды».

Если же вы решили изготовить провода самостоятельно — выбирайте качественные составляющие и максимально соблюдайте технику безопасности.

И пусть ваши дороги всегда будут ровными, а провода для прикуривания не пригодятся!

Пожалуйста, оцените этот материал!

Как изготовить или где взять зажимы для клемм? Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
