СИГНАЛИЗАЦИЯ СВОИМИ РУКАМИ

Сейчас микроконтроллеры отвлекли на себя значительный сектор внимания радиолюбителей, но не весь. Да и не может даже очень универсальное устройство охватить все случаи и ниши нашей жизни. А, между тем, и до сих пор служат устройства из прошлого века. И неплохо, что надо отметить, некоторые служат. Ну и определённые сложности с приобретением деталей, пайкой современных комплектующих, программированием, оборудованием и ПО для составления программ и прошивкой их в микроконтроллеры, знанием протоколов, списков ошибок, наличием всей документации и прочее. А тут есть старые надёжные и знакомые способы и, к тому же, ещё есть большие запасы старых запчастей, которые можно не отдавать за бесценок на драгметаллы, а использовать  с гораздо большей пользой.

Схема охранной сигнализации

Схема охранной сигнализации самодельной

Предлагаемая схема сигнализации основана на принципах прошлого века, но служат они, наряду с более современными и по сей день. Ведь они не требуют дорогих технологических устройств для своего ремонта и обслуживания, а потому поддерживаются, относительно дёшево, в рабочем состоянии по сей день. Схема годится для охраны небольшого склада, гаража, дачи, частного дома и т.п. В схеме используется старый добрый шлейф – это подводной двужильный провод («лапша»):

Кабель ТРП. ТРП 2-0,4; ТРП 2-0,5 (ТУ16.КО4.005-89) — однопарные телефонные распределительные кабеля с медными жилами с полиэтиленовой изоляцией.

Кабель ПРППМ. ПРППМ 2-0,8; ПРППМ 2-0,9; ПРППМ 2-1,2 (ТУ У 05758730.009-98) — кабели телефонной связи и радиофикации. Провод ПРППМ типа предназначен для эксплуатации при напряжении 380 В частотой до 10 кГц на линиях телефонной связи и распределительных сетях. На параллельно уложенные две изолированные полиэтиленом медные жилы провода ПРППМ наложена оболочка из полиэтилена.

Схема охранной сигнализации самодельной   Схема охранной сигнализации самодельной

И включённые в последовательную цепь датчики разрыва (герконы, конечники, фольга, тонкий провод...), и датчики удара (виброконтактные, магнито-герконовые, инерционные...).

Датчик инерционный магнитоконтактный ДИМК предназначен для блокировки различных конструкций охраняемых объектов:

  • остекленных конструкций на разрушение стеклянного полотна;
  • на попытку разрушения стеклянного полотна при воздействии на контролируемую площадь удара с энергией, соответствующей 2/3 от энергии, разрушающую контролируемую площадь;
  • на попытку съема стеклянного полотна из крепежной конструкции;
  • на попытку съема оконных рам с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

СМК-4Э

  • Магнитно-контактный извещатель.
  • Подключение: проводное, NC контакты.
  • Накладной. Под деревянную/пластиковую дверь.
  • Зазор тревоги: 10 мм.

Принцип действия схемы

Сигнализация является пугающе-предупредительной световым и звуковым сигналом. Работает она, вкратце, так:

При попытках взлома, ударах, сотрясениях, вибрациях полов, стёкол, дверей, стен  и т.п. срабатывают «ударные» вибродатчики. Они на очень короткое время (миллисекунды) разрывают цепь шлейфа на что схема реагирует мгновенным и кратковременным (около 20 сек.) отпугивающим сигналом. Действие этого сигнала будет продолжаться пока не прекратятся удары или действия, воздействующие на «ударные» вибродатчики.

Если же произошёл взлом, то сигнализация будет гудеть без остановки периодично отключая и подключая сигнал (с периодичностью прибл. 20 сек вкл. и 20 сек. откл.).

При отпирании двери без взлома срабатывает конечник или геркон и схема запоминает это, она даёт от 20-ти до 40-ка секунд (регулируется пользователем сигнализации) на то, чтобы дойти до потайной кнопки и квитировать или вовсе отключить сигнализацию. Если квитации или отключения не произошло, то схема будет подавать сигнал как при взломе.

Например, на доме можно установить датчик отпирания входной двери (магнито-герконовый или конечник), в случае возможных попыток взлома вмонтировать тонкий провод в места возможных повреждений двери, или установить «ударный» датчик, чтобы до поломки уже сигнал подавало. Провести шлейф далее к окнам, на которые можно наклеить по периметру тонкую полосочку фольги или очень тонкий обмоточный провод (0.08-0.1 мм), можно также поставить и «ударный» датчик, если есть вероятность вскрытия окна без взлома, то и датчик отпирания. Также и при возможности взлома стены - тонкий обмоточный провод (0.08-0.1 мм), можно также поставить и «ударный» датчик. Кнопка квитации сигнала может быть вмонтирована в виде геркона в стену неподалёку от двери, зашёл, быстро провёл магнитом в нужном месте и квитировал сигнал. Можно также и вовсе отключить сигнализацию, но она не должна быть так близка и доступна для взломщика. При отключении сети питания схема может работать от любого бесперебойника, потребление у неё очень малое. Вот сигнальное устройство другое дело, если это сверчалка на пьезокристале, то потребление тоже незначительное, но если ревун и лампа, тогда по более.

Теперь конкретно про работу самой схемы. Шлейф задействован сразу на два типа контроля:

1 - довзломного предупредительного и 2 - послевзломного сигнализирующего. Разделяются они передачей сигнала разрыва цепи каждый своей полярностью полуволны переменного тока. Для этого установлены развязывающие диоды VD4 - VD15.

На светодиод  оптрона U1 собираются датчики послевзломные, а на оптрон U2 – предупредительные. При этом на каждый тип контроля датчика/группы датчиков (на пример вместо одного датчика вибраций SFI2 на окне могут стоять несколько последовательно подключённых с одним развязывающим диодом) ставится свой развязывающий диод. В любой точке разрыва ставятся оба развязывающих диода, даже если в данной точке только один тип контроля, т.к. должны пройти обе полуволны периода переменного тока (на пример VD14 в точке «СТЕНА»). Напряжение питания шлейфа зависит от длины самого шлейфа, от количества точек контроля, от падения напряжения на диодах, - чем длиннее шлейф и больше точек контроля, тем выше напряжение. А ток светодиодов оптронов задаётся резистором R13.

Транзисторы оптронов постоянно открыты и разряжают электролиты C1,C7. В случае разрыва шлейфа при срабатывании хотя бы одного датчика соответствующий транзистор оптрона закрывается и успевает зарядиться соответствующая ёмкость (C1,C7). Для чёткого срабатывания схемы, особенно для датчиков вибраций возможна подборка сопротивления R7 и ёмкости C7, этим можно установить чувствительность на силу ударов и вибраций. Далее реагируют реализованные резисторами R2,R4,R8,R9 компараторы, которые защищают от помех и создают определённый гистерезис срабатывания триггеров на элементах IC1.1 и IC1.2 первый, IC2.1 и IC2.2 второй. На элементе IC1.3 собран формирователь сброса счётчика IC3. При срабатывании хотя бы одного из триггеров сброс на 3 ножке счётчика исчезает и начинается счёт импульсов внутреннего генератора этого счётчика. Генератор собран на внутренних элементах счётчика и на резисторе R10 и ёмкости C6, коими задаётся частота генерации и, следовательно, общее время периодов счётчика. А дискретно время предупредительного сигнала, время отсрочки сигнала взлома выбирается перемычками на печатной плате. Здесь файлы платы и схемы.

СИГНАЛИЗАЦИЯ СВОИМИ РУКАМИ - плата печатная.

СИГНАЛИЗАЦИЯ СВОИМИ РУКАМИ - плата печатная.

На элементе  IC2.3 собран сумматор двух серий импульсов

  • одна серия для периодического включения сигналов с длительностью от половины до одной секунды.
  • другая серия служит для подачи импульсов достаточно высокой частоты (около килогерца) для подачи на импульсный трансформатор, если необходимо коммутировать сигнальные устройства (на пример ревун), работающие от сети ~ 220В. Если такой коммутации нет, и сигнальное устройство можно просто подключать транзистором T1, то быстрая серия отключается перемычкой на плате.

На элементе IC1.4 собран формирователь разрешения выходного сигнала, и разрешение будет дано при срабатывании триггера IC2.1 и IC2.2 сразу или при срабатывании триггера IC1.1 и IC1.2 с отсрочкой. Первый триггер (IC2.1 и IC2.2), срабатывая, сразу подаёт сигнал разрешения, и только счётчик, отсчитав определённый период времени (дискретно задаётся перемычками на плате) сбросит триггер, и триггер подаст запрет на выходной сигнал. Второй триггер (IC1.1 и  IC1.2) лишь убирает сброс с 3-й ножки счётчика, который, после отсчёта отсрочки (дискретно время отсрочки выбирается перемычками на плате) выставляет разрешение (лог. единица на ножке 4 или 5 счётчика) на выходной сигнал. Элемент IC2.4 выходной, в случае отсутствия разрешение на выходной сигнал он формирует лог. ноль и запирает выходной ключ на транзисторе T1.

Блок питания и сигнальные устройства

Схема питается от стабилизатора на стабилитроне VD1 и резисторе R5, реализованного на плате 1. Выпрямительный мостик VDS1  и сглаживающий электролит C5 питания схемы реализованы на плате 2. Где так же реализовано коммутирующее устройство на тиристоре  T2, импульсном трансформаторе Tr1, мостике VDS2 и резисторе R11. Сигнальные устройства могут быть разные: ревун на ~220В; звонок на ~220В; лампы; с генератором на пьезокристалле; от автосигнализации; даже вызывное устройство от телефона на пьезокристалле (если не нужна большая мощность звука). Специально для сайта Радиосхемы -

ПНП НПН.

   Форум по сигнализациям

   Обсудить статью СИГНАЛИЗАЦИЯ СВОИМИ РУКАМИ


Сигнализация своими руками / Habr

Каждый обеспокоен своей безопасностью. Можно попросить проектно-монтажную организацию сделать проект, а потом по нему монтаж. Но это неинтересно и втыкается в бюджет. Так что рассмотрим сигнализацию своими руками. Рассматривать будет охранно-пожарную сигнализацию (ОПС) и систему контроля управления доступом (СКУД) в квартире и доме (коттедже)
Проектирование

В начале надо определится с проектом. Проект должен быть, если это общественное место, к чему наш дом не относится. Но схема датчиков, где какой и куда подключен желателен, для будущего обслуживания.

Теперь определяемся с задачами. Количеством датчиков и проводами.

Пожарные шлейфы

Есть адресные и простые. Адресные использовать удобнее, но вывод делать дороже (обычно используется компьютер с соответствующим ПО), поэтому делаем простые.
Для обеспечения защиты от ложных срабатываний ставим в каждой комнате минимум по два дымника, кроме ванной и кухни. В ванной пожарная сигнализация не ставятся, а на кухни делаются датчики пламяни. Каждый извещатель контролирует зону 5-10 квадратных метра.

Рассмотрим небольшой пример: если комната 5 кв.метра — то два датчика, если 45 кв.метра — то 5 датчиков, равномерно расположенных по комнате (у датчика радиус действия примерно 3,5 метра). Не помещает пару ручников (на каждый выход отдельно). Ручники — датчик ручной, нажимаешь кнопку и срабатывает пожарная тревога. Это нужно, если что-нибудь загорелось, а тревога не сработала, особенно если у Вас договор с пожарниками. Нажать кнопку быстрее, что звонить и называть адрес, когда надо пытаться локализовать пожар и уменьшить потери.

Датчики работают круглосуточно.

Провода

Питания и контроль шлейфа идет по двум проводам. Например, КСВВ 2х0,5. Но рекомендую сделать все же КПСЭнг-FRLS 1х2х0,5 или КПСЭВнг-FRLS 2х0,5 (ну или другой аналогичный с маркировкой FRLS), которые отличаются тем, что второй является витой парой.

Кабеля FRLS, кроме сертификата, являются огнестойкими. Ведь если пожар начался с кабелей, то пожарная сигнализация может не сработать или сработает в режим неисправность. Кабеля дороже в 2-5 раз, но их надо не так много и делается это на несколько лет (гарантийной срок — 5 лет).

FRLS — обязательное требование для пожарников.

Подключение

Датчики подключаются последовательно, схема подключения есть в любой инструкции (как к самим датчикам, так и к приемным приборам).
Охранные шлейфы

Обеспечиваем два контура защита (требуется СП). Первый — периметр дома или квартиры, к этому относятся двери и окна, второй внутренний — датчики движения. Это удобно, если Вы живете в доме, тогда можно на ночь включать охранные датчики на периметр и спать спокойнее. Правильнее будет сделать шлейфы по комнатам, чтобы было понятно, в какой комнате сработала тревога, но так надо больше шлейфов и это надо учитывать.
Провода

Эти датчики считаются уже активными и им надо питание 12В. Используется провода четырех жильные, такие как КСВВ 4х0,5 и подобные. Можно использовать UTP 2x2x0.51.
Подключение

Датчики подключаются последовательно.
Монтаж

Тут все просто, проблем быть не должно. Главное соблюдать некоторые правила:
  • Провода подальше от силовых (220В).
  • Через стенку дополнительно в кембрике.
  • В инструкциях к датчикам есть советы по размещению и подключению.
Обслуживание

С датчиков обтирать пыть. Раз в 3-4 месяца проверять работоспособность охранных датчиков, тестировать дымники (у них есть кнопка теста). Проверять напряжение на клеммах питания и аккумулятора. Обычно есть в инструкции, как проводить обслуживание.
Приборы

Лучше пользоваться приборами одной системы, например болид или рубеж, т.е. датчики и приемно-контрольный прибор (ПКП) одной фирмы. Так же желательно использовать извещатели одной фирмы, например DSC и ТЕКО.

Можно открыть сайт болида или рубежа и посмотреть типовые схемы (общие схемы куда-что подключается), но мы пойдем другим путем.

Вариант 1

Ставим охрану с лучших традициях американских фильмов.

Берем фирму DSC На входе будет клавиатура (в доме — в тамбуре, гараже и отдельно в бане и других помещениях) допустим LCD5501E. Сам прибор будет PC1864 и расширители на каждое дополнительное помещение PC5108. ИК датчики (на движение) и звуковые берем фирмы ТЕКО Астра-5А (или если есть животные Астра-511 или Астра-512, в зависимости от веса) и Астра-С, соответственно.

За пожарку будет отвечать ВЭРС-ПК1ТМ — с одним шлейфом с дымниками ДИП-3СУ (ИП 212-3СУ) и ручник ИПР-55 фирмы Ирсет-Центр. В доме используем ВЭРС-ПК4-04 с четырьмя или ВЭРС-ПК8-02 с восемью шлейфами (для каждой постройки нужен отдельный шлейф и желательно разбить по этажам, чтобы было понятно куда бежать и где тушить.

Не забываем про резисторы (сопротивление) в конце шлейфов и у дымников, которые нужны для контроля целостности шлейфа. Если кабель оборвут или будет КЗ, то прибор выдаст сигнал неисправность.

Лучше все ПКП разместить в металлический ящик, например ЩМП-2-0.

Оповещением будет заниматься сирены Свирель внутри здания и снаружи Гром-12К. Свирель — маленькая «пищалка», которая Вас точно поднимет с постели, даже если Вы спите у соседей. В квартире такое ставить не рекомендуется (или нужно предупредить всех соседей) или ставить которая тише, например, ТОН-1С-12

Надо пару аварийных светильников, чтобы ночью было легче без электричества ориентироваться (отключили электричество — они включились). Не забываем про аккумуляторы в ПКП.

Потом звонит в охранную фирму и ставимся к ним на охрану. Приедут охранники и техники проверять оборудование и скажут что надо (купить передатчик у них и пару реле, например УК/ВК-02) и ставимся на охрану.

Хотя лучше позвонить в фирму и спросить насчет оборудования. Желательно выбирать фирму у которой недалеко пост и имеет лицензии на монтаж, обслуживание и охрану и сертификаты на охрану и техников.

Вариант 2

Защита своими силами.

Ставим Мираж-GSM-А4-03 фирмы НПО Стелс, у которого 4 шлейфа или Мираж-GSM-M8-03 с 8 шлейфами. втыкаем в него две симки, настраиваем. Подключаем датчики из предыдущего варианта. Можно подключить сирену. В случае тревоги сработает сирена и отправится СМС (или сообщит голосовой робот), что и где сработало. В банке договорились и отдали телефон в охранную организацию, при сработке они приезжали. В итоге директор банка, СБ банка и охранная фирма знали, что сработала сигнализация.

Пожарные шлейфы работают круглосуточно, а на охрану ставится электронным ключом.

Выводы

Своими силами сделать не сложно от начала до конца. Заказывать проект стоит денег (и выйдет как сама сигнализация), рабочая документация выйдет дешевле (делаются схемы и подключение). Монтаж тоже удорожит систему почти в двое, и если Вы не уверены в своих силах и тем более не держали в руках дрель и перфоратор, то лучше не делать самому. Охрана — дело ответственное и если Вы работаете рядом то можно и самому защищать свой дом, как настоящий мужчина.

Но посмотрим в правде глаза. Если есть знакомый проектировщик ОПС или найдете в проектной организации шабашкой (некоторые начальники, да и сами проектировщики берут). Лучше заказать хотя бы рабочую документацию, в итоге Вам подберут оборудование, его размещение и составят список материалов. Монтаж в этом случае сделать не сложно.

На охрану лучше поставиться. Ведь если ограбят (ну всякое бывает), то они должны возместить ущерб, если Вы при уходе поставили на охрану, но читать договор в любом случае надо внимательно. Там написано кто виноват и кто будет возмещать ущерб.

Некоторые охранные предприятия имеют лицензии на пожаротущение, это будет большим плюсом. Ведь после сработки пожарной сигнализации, надо звонить самому в 03, либо прописывать в договор охранной фирме, чтобы они звонили при тревоге.

Аббревиатуры:
ОПС — охранно-пожарная сигнализация
СКУД — система контроля управления доступом (домофон, электрозамки)
Датчик (в тексте) — изещатель пожарный или охранный
Дымники — это извещатель пожарный реагирующие на дым, но могут давать ложные срабатывания на пыль, в ванной и на кухне из-за пара могут давать сработку.
Датчики пламяни — это извещатель пожарный реагирующий на пламя.
Ручники — извещатель пожарный ручной или ИПР, нажимаешь кнопку и срабатывает пожарная тревога.
Приемный прибор (в тексте) или приемно-контрольный прибор (ПКП) — прибор, следящий за состоянием шлейфов и выдающий тревогу.
ИК датчик — извещатель охранный объемный оптико-электронный, реагирующий на движение.
СМК — извещатель охранный магнитоконтактный, реагирующий на отдаление магнита от геркона, ставится на двери.
Звуковые — извещатель охранный звуковой, обычно реагирует на разбитие стекла.

P.S. Модераторы могут перенести в нужный раздел.
P.S.2. Если есть вопросы или примечания, я отвечу.
P.S.3. Могу сделать примерный проект (документацию), если кому то надо и предоставит схемы
P.S.4. «стиль изложения как у пещерного человека» (с) slaum — если укажите, где стилистические ошибки и как исправить буду премного благодарен. Лучше в личку.

Статью разместил тут

Простая сигнализация своими руками | Сделай Сам www.sdelay.tv

 В настоящее время в интернете можно найти огромное количество информации о системах сигнализации с оповещением по GSM сетям, но так ли всегда необходим GSM дозвон? Иногда достаточно простой, локальной системы с сиреной, чтобы отпугнуть вора. Ведь общеизвестно, что при звуке сирены преступник отказывается от своих злых намерений.
 Самой дорогой частью сигнализации является центральный блок. Вот его-то и хотелось бы сделать самому. Безусловно, существует, достаточно простых схем на транзисторах и логических элементах, но они имеют низкую функциональность и существенные ограничения в работе. А хорошая сигнализация, как минимум, должна иметь следующие возможности:

1 Регулируемое время задержки срабатывания сигнализации, чтобы хозяин мог спокойно снять систему с охраны.

2 Регулируемое время работы сирены.

3 Звуковая индикация. Отсчет времени, за которое необходимо покинуть помещение или снять систему с охраны.

4 Световая, наружная индикация режима работы. Под охраной система или нет.

5 Перепостановка под охрану. После окончания работы сирены система должна снова перейти в рабочий режим.

6 Ограничение количества сработок. Защита от неисправного датчика, чтобы сирена не свистела сутками, пока вы не снимите с охраны или соседи ее не разобьют.

7 Память состояния при отключении питания. Сигнализация при подаче питания должна продолжить работу в том режиме, в котором она находилась до обесточивания.

8 Цивилизованный способ постановки под охрану – кодовая клавиатура или i-Button брелок, а не потайной тумблер.

 Наверное, все это можно организовать и на логических элементах, но только представьте, насколько сложной будет эта схема. Вывод один – использовать PIC контроллер. Знаю, что после этой фразы половина теряет интерес к происходящему, но без него никак. Да и не так уж это сложно, много подробных статей есть о простейших программаторах и программировании.

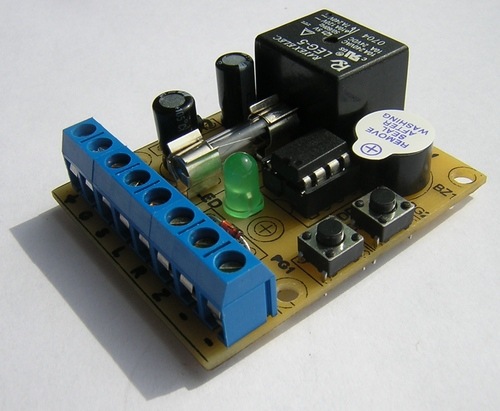

 Приняв к вниманию все вышеизложенное, получилась такая схема, ну и прошивка.




Совокупная стоимость всех деталей составляет 5-6$. Сложной схему не назовешь. В настройке не нуждается, главное правильно спаять. Собрать можно на «монтажке» или вытравить плату, если нужен не один экземпляр. А используя SMD элементы, хотя бы частично, в конечном итоге может получиться так:

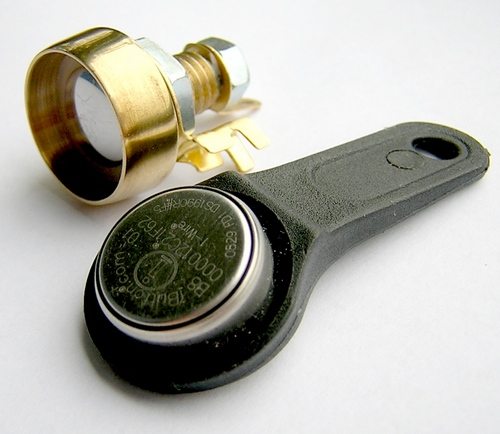

Считыватель, вполне приличного вида, тоже можно сделать из подручных средств.

Прошивку, подробную инструкцию по настройке прибора можно скачать здесь
 Вопросы по прошивке, печатной плате, изготовлении считывателя, а так же советы и рекомендации направляйте на E-mail автора [email protected]



Простая сигнализация для дома, дачи, гаража - своими руками

samodelnaya ohrannaya signalizaciya

Существует множество промышленных охранных сигнализаций, которые можно купить или просто обратиться в фирму, занимающуюся установкой охранных сигнализаций в доме или на даче. Статья для тех, кто не любит тратить деньги. Схем самодельной охранной сигнализации тоже много но, в основном, они требуют профессиональных радиотехнических знаний и навыков. Здесь описывается принцип и схемы самых простых, тем не менее надежных методов и автономной устройств охраны от проникновения.
Сам принцип - при проникновении включается звуковая и (или) световая сигнализация - старый, проверенный способ отпугивающий воров в 98%. К стати, на 100% Вас не защитит ни одна, самая крутая, сигнализация и даже подключение на пульт охранной фирмы. Это как и машина - если ее заказали - не спасет ни что.

Но не будем так пессимистичны. Такие случаи очень редки, тем более если Вы не нефтяной магнат или тому подобное, и у Вас не пол дома (дачи) бриллиантов, то Вы под "заказ" точно не попадете. А вот обычные воры, которые и совершают 99,9% краж, никогда не будут воровать, если сработает свето (звуко) сигнализация. Им  намного проще и безопаснее найти и обчистить другой объект, ничем не оборудованный - благо таких полно и выбор у них огромный. Из этих соображений следует, что совсем не обязательно тратить уйму денег на покупку и установку охранной сигнализации, но сделав и установив даже самую простую, самодельную, Вы на много порядков увеличиваете сохранность нажитого имущества, нервы и здоровье. Выбор, конечно же за Вами - учитесь на чужих ошибках, когда беда придет к Вам, будет уже поздно.

Для самой простой сигнализации достаточно установить датчики проникновения на двери и окна (обычный геркон и магнит - стоят копейки) и подключить их к схеме сигнализации. Датчик устанавливается: магнит на движущую часть двери или окна, геркон на не движущую, таким образом, чтобы в закрытом состоянии  геркон был замкнут.

gerkon signalizaciya

Все герконы подключаются последовательно. Сигнализация будет срабатывать при разрыве цепи в любом месте. Ниже приведена общая схема такого устройства.

prostaja signalizacija

Здесь:
И -  извещатель (цепочка охранных датчиков),
Оп. - оповещатель, (звуковой, световой или комбинированный)
Р - реле управления
VT - транзистор (или тиристор)
R - резистор
S - выключатель, осуществляющий постановку/снятие с охраны,
Купр. - контакты реле, управляющие оповещением
Кбл. - контакты самоблокировки
+U - источник питания

При срабатывании извещателя включается устройство оповещения. Оповещение может быть световым, звуковым, комбинированным. Кроме того, при небольшой доработке, сигнал о срабатывании охранной сигнализации может передаваться на пульт, мобильный телефон и т.п.

Транзистор используется для того, чтобы инвертировать сигнал датчика и делает это следующим образом. Пока контакты извещателя замкнуты они замыкают базу транзистора на общий провод, ток базы равен нулю, ток коллектора, соответственно тоже. При размыкании контактов датчика сигнализации через резистор R базовый ток открывает транзистор, который включает реле.

Можно использовать схему, которая показывает как можно привести описанный инвертор к банальным контактам и вообще исключить радиоэлементы.

prostaja signalizacija 1

При подаче напряжения на реле через сработавший (замкнувшийся) контакт датчика сигнализации оно срабатывает, включая К упр. нужную систему (оповещения, передачи данных). Одновременно другая группа контактов блокирует контакты датчика и, независимо от его дальнейшего состояния, удерживает реле в сработавшем состоянии. Выключить теперь сигнализацию можно, разомкнув выключатель S. Повторно замкнув этот выключатель мы снова включим систему сигнализации в дежурный режим. Как видите, все более чем просто. Однако такая схема потребляет несколько больше энергии, так как катушка реле будет запитана в режиме охраны.

Существенный недостаток этой схемы - при срабатывании, ее отключить можно только вручную. Поэтому такая схема может использовать при непосредственно близости охраняемого объекта, например рядом стоящий гараж, сарай и т.п.

Схема охранной сигнализации на реле времени

В основу построения следующей схемы охранной сигнализации взято  реле времени К2 типа РВП72-3-221-ООУ4 или аналогичное, имеющее две группы контактов, одна из которых — К2.1 — срабатывает мгновенно, а вторая — К2.2 — с регулируемой  задержкой в пределах от 1 до 180 секунд. Задержка устанавливается на 5 -10 секунд для того, чтобы при входе в помещение хозяин успел отключить сигнализацию кнопкой S3 (установленной в скрытом месте ) до срабатывания звукового или светового сигнала. Полное отключение сигнализации от сети осуществляется выключателем  S1 (тумблер или любой другой на напряжение 220 В). Сигнальным датчиком положения двери является кнопка S4 (типа КМ2-1 или аналогичная малогабаритная), установленная на каркасе двери. Кнопка S2 устанавливается перед дверью в охраняемое помещение и она позволяет включить схему сигнализации в режим ОХРАНА после выхода. Реле К1 можно использовать любого типа с рабочим напряжением 220 В. В целях безопасности, рекомендуется использовать реле на 12В или 24В.

shema ohrannoj signalizacii 1

В режиме ОХРАНА данная схема не потребляет электроэнергию, но при срабатывании сигнализации сирена (или звонок) будет звучать до момента выключения сигнализации кнопкой S3 или тумблером S1 внутри квартиры. Тот же недостаток, что и в предыдущей схеме.

Чтобы устранить этот недостаток, схему надо дополнить еще одним реле времени КЗ, алогичным К2 ( на схеме показано пунктиром). Время срабатывания контактов КЗ.1 устанавливается на задержку 120- 180 сек. По истечению этого времени схема сигнализации отключит сирену и будет находиться в таком состоянии до включения режима ОХРАНА.

Точно так же Вы можете самостоятельно сделать простую авто сигнализацию для машины.

И еще одна  схема самодельной сигнализации, использует только на одном реле времени.

Время звучания сирены (и/или света)  задается в реле. В ждущий режим ОХРАНА схема перейдет после кратковременного обесточивания схемы, после срабатывания или же при первоначальном включении.

S1 — тумблер включения-выключения охранной сигнализации;
S2 — тумблер используется для временного отключения звонка (или сирены) во время контроля работы устройства охраны

shema ohrannoj signalizacii 2

В схеме используется  тиристор VS1, благодаря чему обеспечивается пожарная и электрическая безопасность. На цепи охранных датчиков не будет опасного для жизни напряжения. Данная схема позволяет в цепь охраны последовательно подключать много датчиков. На стекла окон можно установить датчики в виде приклеенной по периметру полоски из металлической фольги. Они срабатывают при разбивании стекла. Естественно подойдут любые герконовые, в любом количестве. Все соединяются последовательно в общую сигнальную сеть. Перед постановкой на охрану, проверьте, закрыты ли окна, Все датчики, кроме входной двери, должны быть в замкнутом положении.

Можно использовать аналогичный другой тиристор. При этом возможно потребуется подобрать резистор R1. Тип резистора -  ПЭВ-10 или аналогичный с допустимой мощностью 7...10 Вт. Возможно также применить несколько последовательно соединенных резисторов меньшего номинала.

При разрыве цепи охранных датчиков срабатывает реле К2 (такое же, как и на предыдущей схеме) и своими контактами К2.1 стает на самоблок. Также срабатывает реле К1, которое выключится через заданное время (120-180 сек.) контактами К2.2.

Реле К1 позволяет подключать мощную выходную нагрузку. В качестве источника звука можно использовать любую сирену, например СС-1 или любой мощный звонок на Ваше усмотрение.

Контрольная лампочка HL2 и тумблер S2 являются вспомогательными и их применение не является обязательным и не влияют на работу схемы.

Это самые простые схемы самодельной охранной сигнализации для дома, дачи или гаража, которые может собрать каждый самостоятельно своими руками.
Удачи в обеспечении сохранности Вашего имущества.
