Как сделать съемник пружин амортизаторов своими руками

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

Различные концепции инструмента:

Рассмотрим второй вариант подробнее.

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

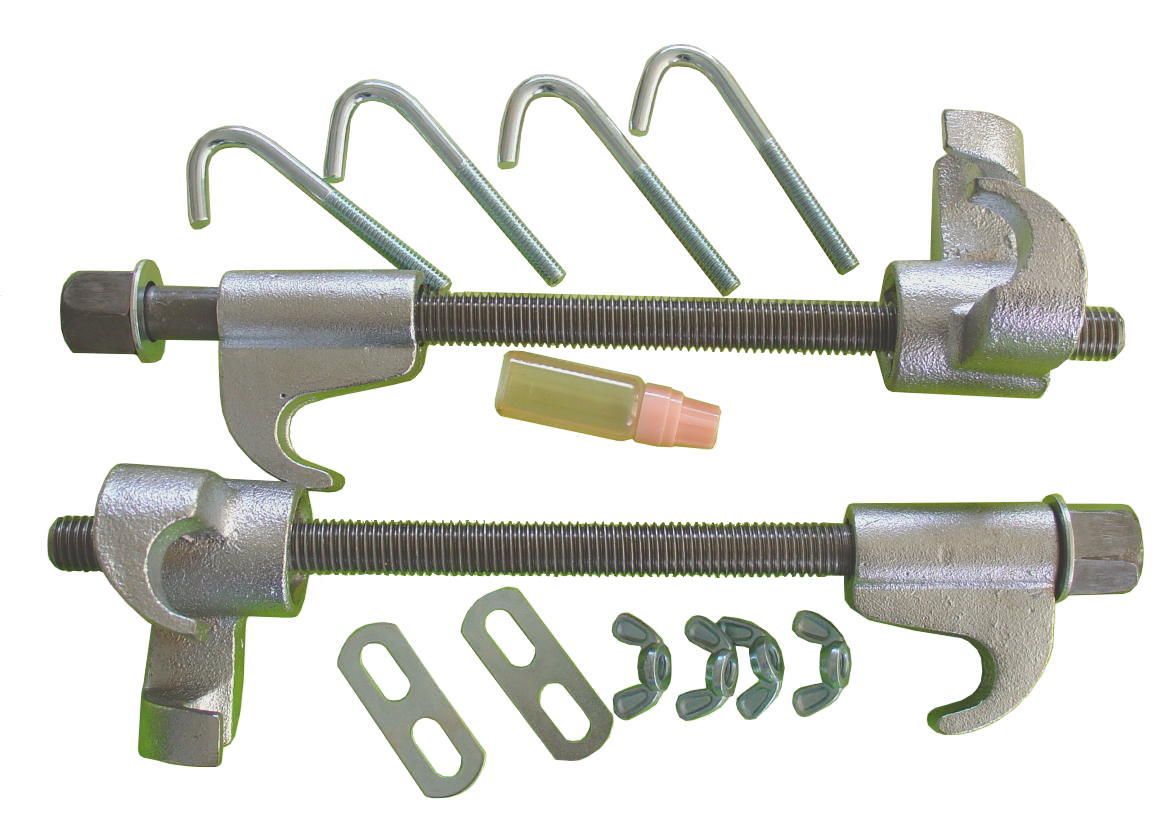

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

  1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
  2. Резьбовые стержни при необходимости можно укоротить;
  3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
  4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
  5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
  6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как сделать самостоятельно

Итак, мы определились, что съемник амортизаторов нам очень необходим, остается дело за малым – как его сделать своими руками? Тут на помощь должна прийти способность каждого человека логически мыслить и анализировать – что не нужное существует в хозяйстве и что вы умеете делать.

Выполняя съемник важно помнить, что он должен подходить именно под вашу модель автомобиля и тип амортизаторов.

Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д.

На примере рассмотрим, как соорудить съемник амортизаторов:

  1. Берем металлическую трубку диаметром 18-22 миллиметра и отрезаем от нее 4 куска по 15 сантиметров, не забывая при этом сгладить края. Это важно не для самой конструкции, а для ее безопасности. Кроме этого, все работы стоит проводить в перчатках.
  2. Дальше отрезаем несколько кусков металлического прута диаметром 10 миллиметров, длиной 25-30 сантиметров. Их должно быть 8 одинаковых штук, после чего равномерно загибаем один край прута, чтобы он имел форму одностороннего крючка. Обратите внимание, что такой прут очень тяжело согнуть, поэтому для такого процесса лучше использовать дополнительные металлические опоры.
  3. Готовим четыре больших гайки М16 или другого размера, в зависимости от выбранного диаметра будущей узкой трубки или штанги.
  4. Между двух металлических крючков из прута вставляем один кусок отрезанной трубы и свариваем эту конструкцию с обеих сторон. Аналогичные действия стоит произвести и с остальными деталями. В итоге должно получиться 4 малых детали из трубы и 2 крючка.
  5. Далее стоит обрезать края прута так, чтобы деталь заканчивалась на трубе, другими словами выравниваем деталь до уровня трубки.
  6. Измеряем большую пружину амортизатора. Она будет разной у каждой модели автомобиля, поэтому сразу берите свою, причем с передних колес. Так важно делать потому, как на передних колесах амортизатор выходит из строя чаще всего, поскольку всю нагрузку берут на себя передние колеса. Измерения стоит начинать от первого большого витка и заканчивать последним большим витком пружины.
  7. По измеренному размеру пружины отрезаем два куска узкой крепкой трубки или штанги диаметром около 1 сантиметра и края сглаживаем. Труба должна быть очень крепкой, можно взять с уже заготовленной резьбой по большой части трубы. На нее одеваем с каждой стороны сваренные трубы с прутами и закручиваем гайкой. Примите во внимание, что на узкую крепкую трубку важно сделать еще и резьбу, чтобы гайка шла «как по маслу».
  8. Одевать сваренные крючки стоит так, чтобы округлый край был внешним, а концы смотрели внутрь пружины.
  9. Для крепости конструкции, контргайку с одной стороны можно заварить. Можно заваривать не гайку, а сваренную трубку с прутами, это по желанию мастера. Можно оставить полученную конструкцию так, как получилось и протестировать ее на нерабочем амортизаторе.

Это интересно: Как снять ручку стеклоподъемника на Калине

Вы будете использовать его не один раз, а может и не два, поэтому не думайте, что это одноразовое приспособление. Для того, чтобы быстро и наименее затратным способом выполнить эту вспомогательную деталь – проанализируйте, какие запчасти есть у вас дома. Если сварочный механизм недоступен – значит можно обойтись и без него, но используя другие детали.

Включайте фантазию и логическое мышление прежде, чем начнете работу. Можно очертить план действий на бумаге и поэтапно все выполнять. Посоветуйтесь и с бывалыми автолюбителями, мастерами – может они подскажут самую легкую версию производства съемника своими руками. В любом случае, если вы хотите сэкономить на таком вспомогательном устройстве – у вас это обязательно получится. Удачи!

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

  1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
  2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
  3. Используя ключ, гайки на разных стержнях вращают по очереди;
  4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

  1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
  2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
  3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Самодельные съемники пружин с автомобильных стоек – видео

Самодельная стойка переносная

С креплением к стене

Итог: Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

Читать также: Припой для пайки маркировка

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Самодельный съёмник пружин амортизаторов сделанный своими руками из домкрата: фото изготовления самоделки.

Автор сделал удобное приспособление — самодельный съёмник пружин стоек автомобиля. Съёмник сделан из ВАЗовского домкрата.

На фото показан процесс изготовления приспособления.

Для чего нужен съемник

Каждый амортизатор автомобиля имеет внешнюю пружину, которая очень прочно крепится к краям детали. Она также берет на себя функции защиты от больших частиц и осуществляет небольшое амортизирующее действие. Без крепких пружин установка амортизатора не имеет смысла, поскольку он очень быстро повредится. Значит стоит вопрос – как их ставить и снимать.


Съемник амортизаторов помогает ремонтнику легко избавиться от пружин и перейти к ремонту основной детали или замене ее защиты. Он может быть как гидравлическим (такое устройство может продаваться в специализированных магазинах) или механическим (его можно изготовить в домашних условиях своими руками).


Тип съемника говорит о схеме его работы и о времени на работу с ним. Другими словами, механический съемник будет медленнее выполнять задачи и с привлечением физической силы, но разве это важно, если речь идет о существенной финансовой экономии на техническое обслуживание, замену амортизаторов и покупку гидравлического типа.

Communities › Оснащение Гаража и Инструмент › Blog › Стяжки пружин своими руками

Всем привет. Местами подвески кручу. И приходиться менять пружины, а дело это довольно не безопасное, может и в голову прилететь, и без пальца оставить. Но делать то нужно)). И дабы облегчить себе труд решить изваять станок для сжатия-отпуска пружин из волговского домкрата (подсмотрел в инете). Но после пол дня сварки, я понял, что в основном в ютубе им сжимают мелкие пружины, которые я и обычными стяжками в легкую сожму. Да и еще тарелки должны быть ровные, иначе все наперекосяк сжимаеться, и к этому еще добавилось что мой домкрат был уже ушатан и не хотел работать как положено. Все это я к чему. А к тому, что после я ПСИХАНУЛ, разрезал всю халабуду, и сделал из винтов хреновых домкратов отличные стяжки, которые не подведут. Да и еще заводские переделал и теперь и они довольно надежны и удобны. Что собственно получилось Вот стяжка из старого нерабочего домкрата для рено 19. Домкрат погнуло, а винт надежен. Но я внес одну очень нужную модернизацию в это устройсво. Я добавил к нему опорный подшипник (красненький на фото), который был в домкрате. Т.е если раньше (опробованно) когда крутишь гайку, ее могло закусить от трения, стяжку могло рвануть в сторону и она естественно слетала, ТО теперь опорный подшипник этого сделать не позволит, все крутиться как помаслу и стяжка стоит мертво. Захваты сделаны из звена толстой цепи, никогда не разогнуться)))

Делаем стяжки пружин из старого домкрата

Сегодня снял стойку, вот нужно отремонтировать но речь пойдет не о ремонте стойки, а о стяжке пружины. Много видел разных вариантов, из домкрата все делают ВАЗовского по-моему оригинального, но у меня такого нет, а есть по домкрат от Волги ГАЗ 21, вот сейчас я из него попытаюсь сделать съемник. Ещё понадобилось пару обрезков уголка, шатун от той же волги, ну и сварка и болгарка.

В принципе что тут пытаться я его сейчас и буду делать, для этого нужен домкрат, шатун с автомобиля Волга.

Дальше буду делать и показывать что и как….

Вот что получилось вниз приварен шатун, Вот такие два отрезка, (на выставку не собираюсь ))) на внешний вид особо не обращайте внимания.

Вот такой получился съемник, сейчас я его окультурю, зачищу и пульну из баллончика немного, чтобы он лучше был и покажу как он работает.

Это я не сам придумал, это я подсмотрел и переделал. Вот таким образом мы сжимаем саму пружину без чашки и конструкции, которая стоит сверху амортизатора.

Отличная получилась конструкция, которая прошла испытания и зарекомендовала себя на отлично))) Всем пока.

Автор; Алексей Авраменко Черкассы, Украина

Как сделать съемник пружин амортизаторов своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов изготовления самодельного съемника пружин амортизаторов своими руками, а так же просмотрим пошаговые фото сборки пружинного съемника и видео. . Каждый автолюбитель кто хоть раз ремонтировал подвеску легкового автомобиля прекрасно знает, как непросто снимаются пружины амортизатора и чтобы выполнить эту операцию без специального инструмента придется изрядно изловчиться. А вот если немного подумать и применить смекалку, то простой съемник амортизационных пружин вполне можно изготовить самостоятельно и при этом с минимальными затратами, так сказать простой и бюджетный вариант инструмента облегчающего жизнь автомобилисту.

Устройство и принцип действия представленного съемника на самом деле довольно прост и понятен, за основу взята сжимающая сила винтовой стяжки пружины, а именно на шпильке установлены 2 металлических крюка которые зацепляются за пружину и под воздействием закручивания гайки пружина сжимается, а затем извлекается с стойки.

И так, давайте рассмотрим, что конкретно понадобится для сборки съемника.

Материалы

  1. металлическая труба 16-20 мм
  2. шпилька М-14
  3. уголок
  4. гайка 2 шт
  5. солидол

Инструменты

  1. сварочный инвертор
  2. дрель
  3. тиски
  4. молоток
  5. гаечный ключ
  6. УШМ (болгарка)

Пошаговая инструкция по созданию съемника пружин амортизатора своими руками.

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.


При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Важно: Почему механический съемник нельзя применять поодиночке? При сжатии, пружина выгибается, контролировать этот процесс невозможно.


Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.


Правильная установка съемников на пружину

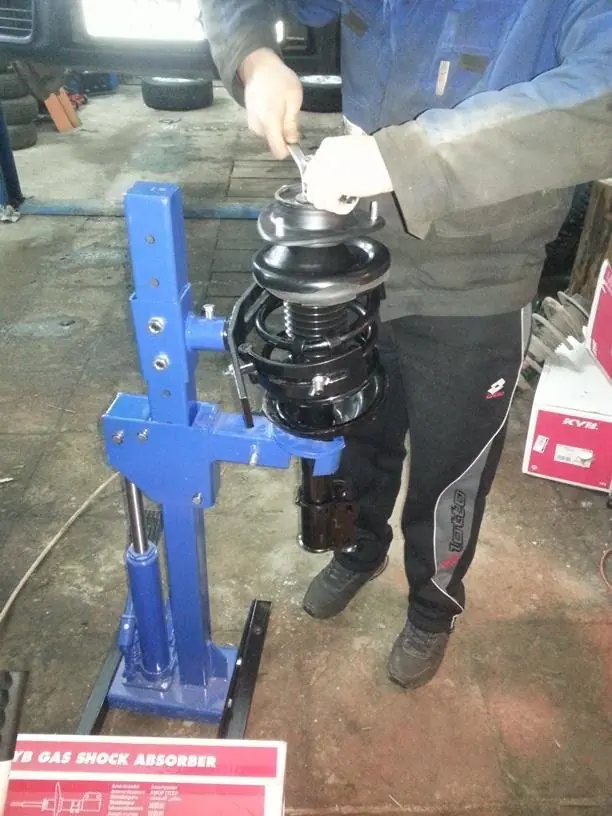

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Популярное: Лебедка своими руками – простые способы изготовления

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина.


Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.


Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Стяжка для пружин амортизатора своими руками: пошаговая инструкция и рекомендации

Амортизатор — узел отвечающий за комфортную езду. Нередко стойка амортизатора требует замены. К примеру, потекла или просто выработала свой ресурс. В этом случае демонтируется весь узел. Процедура трудоемкая, но несложная. Понадобится такой инструмент как стяжка для пружин амортизатора. Устройство крайне простое, но в то же время необходимое при выполнении подобных работ.

Стяжка

Для выполнения работ необходимо будет снимать стойки с устройством. Поставьте авто, поддомкратив и зафиксировав положение (можно поставить на специальные подставки из колоды или же сварные – для пущей устойчивости машины).

  • Освободив амортизатор, приступим к стяжке пружин при помощи вышеописанного съемника. Вне зависимости от его вида и конструкции, крепим его за нижний и верхний витки пружины и начинаем работу руками;
  • Прокручиваем или работаем «лягушками» до ощутимого сжатия детали. Нужно отметить, что пружину полностью сжимать не рекомендуется. От этого может повысится риск поломки или приспособления, или самой детали. Нужно все делать как можно с большей аккуратностью, просто высвобождая элемент от давления, чтобы произвести ремонт или поменять фрагмент амортизатора.

Таким образом, само приспособление – съемник – призвано, чтобы облегчить жизнь автомастеру. Ведь без применения съемника пришлось бы стойку закреплять в тиски, прилагать большое усилие для сжатия пружины.
Также, необходимо, чтобы деталь удерживали дополнительно, пока вы производите работы с амортизационным узлом. А с применением съемника пружины, данные проблемы уходят, и ремонт становится под силу выполнить даже одному в условиях гаража или бокса. К тому же, использование данной процедуры обезопасит мастера от возможного срыва пружины, практически исключая его.

Необходимый материал и инструмент

Чтобы изготовить стяжку самому, понадобится металлический прут (арматура), два стержня с резьбой (М16), а также удлиненные гайки и металлическая трубка с внутренним диаметром в 16 мм. Этого будет вполне достаточно для изготовления полноценной стяжки.

Также желательно иметь под рукой болгарку для резки арматуры и несколько ключей под гайки. Набор инструментов минимальный, все это найдется в гараже любого автомобилиста. Ну а сейчас давайте подробно рассмотрим процесс сборки изделия.

Виды съемников

Всего существует 2 разновидности этих приспособлений:

  • Механические;
  • Гидравлические.

Первые представляют собой шпильки или рейки с резьбой. Вторые используют для сжатия витков пружин силу гидравлического насоса. Механические более простые, их вполне можно сделать самостоятельно. Также такие стяжки считаются более надежными.

Изготовление стяжки для пружин амортизаторов своими руками

С помощью болгарки отрезаем два метровых куска от заранее подготовленной трубы. Подгоняем под необходимую длину стержни с резьбой. Далее берем арматуру и размечаем восемь отрезков по 30 см. Распиливаем с помощью болгарки и любым гибочным оборудованием пытаемся сделать из прута крючки.

Стоит обратить ваше внимание, что понадобится еще сварочный аппарат. Если своего нет, то на время можно взять у соседа. Привариваем 4 предварительно отрезанных стержня к гайкам, оставшиеся 4 — к трубе. В принципе, мы изготовили стяжки для пружин амортизаторов своими руками и можем ими пользоваться. Давайте рассмотрим еще несколько интересных вариантов, которые пользуются популярностью среди автолюбителей.

Стяжка пружин амортизаторов из домкрата

Есть также альтернативный вариант, которые не требует особой подготовки и наличия большого количества инструмента. Для изготовления нам понадобится болгарка, шатун от классики, а также старый домкрат от ВАЗ (оригинальный). Порядок действий выглядит следующим образом.

С помощью болгарки отрезаем нижнюю опору на домкрате, а также заклепки. Далее в месте рычага для подъема/опускания домкрата с помощью сварки монтируем два ушка под болты. В месте, где были удалены заклепки, привариваем отрезок трубы размером 25х25, это же делаем и в месте приваренных ушек, только берем трубу 20х20. Можно дополнительно усилить домкрат с помощью еще одного отрезка трубы, обрезанного под необходимую длину. В целом же это приспособление для стяжки пружин амортизаторов довольно эффективно, и сделать его можно достаточно быстро без особых затрат.

Что нужно знать при демонтаже

Стяжка автомобильных пружин — процесс достаточно опасный. Если сделать некачественный сьемник, он может соскочить. Из-за большого давления вы рискуете получить травму. Именно поэтому необходимо быть крайне внимательным при выполнении таких работ.


Чтобы ничего не случилось, можно сделать стационарную стяжку. Конструкция её не отличается от вышеописанной. Единственное изменение — жесткое крепление к столешнице. Так стяжка для пружин амортизатора будет надежно зафиксирована, что значительно уменьшит риск получения травмы. Сейчас рассмотрим еще одну популярную и крайне эффективную конструкцию.

Просто и доступно

Берем два одинаковых по длине стержня. Резьба может быть любой, но удобней всего использовать стандартные М16 или же М18. Стержень должен иметь две резьбы: с одной стороны — левую, со второй — правую, или наоборот. По центру желательно жестко зафиксировать удлиненную гайку в качестве ограничителя. Есть такие покупные штанги, поэтому, если нет специального станка для нарезания резьбы, идем на авторынок.

Остается только приварить несколько крючков на гайки — и можно пользоваться. Чтобы устройство работало более мягко, резьбу и гайку желательно смазать. Можно обычным машинным маслом или солидолом. Здесь необходимо добиться плавного хода, подойдет практически любой смазочный материал. Также можно воспользоваться чертежами и отнести их токарю, который все сделает. Изготавливается стяжка для пружин амортизатора за несколько часов.

Еще несколько моментов

Вот мы и разобрались с вами, что сделать стяжку своими руками не так уж и сложно. Для этого, кроме желания, небольшого количества инструмента и времени, ничего не нужно. Если же стяжки нет, а пружину снять нужно, то лучше не рисковать собственным здоровьем и не экспериментировать, а обратиться в СТО.

Стянуть пружину амортизатора без стяжек не выйдет, об этом уже было сказано. Это не касается случаев, когда изделие потеряло свою упругость и имеет трещины. Рабочей такую пружину назвать уже нельзя. Можно найти огромное количество вариантов изготовления самодельных стяжек, самые популярные из них мы с вами только что рассмотрели.

Самодельная стяжка для пружин амортизатора делается быстро и просто. Главное — чтобы конструкция получилась прочной и выполняла свою основную задачу. Не забывайте, что если стяжка соскочит с пружины, можно получить серьезный ушиб от удара, поэтому всегда старайтесь держать пружину подальше от лица и надежно закреплять её, если есть такая возможность.

Содержание

  • Съемник
  • Стяжка
  • Итоги

В случае, если амортизатор в порядке, а вот элемент пружины вышел из строя, износился, потерял жесткость, его необходимо срочно заменить. Сделать данную операцию можно, имея специальный съемник (или в обратной ситуации, когда амортизатор подлежит ремонту, а с пружиной, вроде бы, порядок).

Приспособление для быстрой разборки стоек, замены (сжатия) пружины на них

 Одной из основных процедур при ремонте передней подвески является замена стоек. Это относится к автомобилям с подвеской Макферсон, когда стойка собрана. То есть стойка представляет собой амортизатор, пружину и опору с чашкой. Все это закреплено гайкой, которая накручена на стержень амортизатора. В итоге стойка находится в постоянной «боевой готовности», когда на сжатие работает пружина, а на растяжение амортизатор.

 Но в этой статье мы  хотим рассказать не о работе стоек, а о том, как трудно порой приходится автолюбителям при снятии пружины. Все дело в том, что пружина на стойке довольно мощная, а значит усилие ее сжатие очень большое. В итоге, при раскручивании гайки на штоке пружина может «стрельнуть», что может привести к травме. Да к тому же еще и при обратной сборке встанет вопрос о том, как же собрать стойку обратно, то есть сжать пружину.  В помощь автолюбителям в этом случае предлагаются в основном всевозможные съемники пружин. Обычно это система шпилек с крючками или шайбами. В итоге стягивание пружин происходит за счет скручивания гайки по шпильке.   Этот способ снятия пружиня вполне жизненный, однако и имеет свои недостатки. Основным из которых является большое время на закручивание раскручивание гаек по шпильке.  В этой статье мы хотели бы вам предложить другую альтернативу, прекрасно справляющуюся с этой задачей, при этом требующую от механика гораздо меньших усилий.

Приспособление для быстрой разборки стоек, замены (сжатия) пружины на них в гараже своими руками

 Принцип работы этого приспособления основан на увеличении крутящего момента за счет изменения плеча приложения силы. Можно сказать классическое решение для большинства случаев в механике. Так точками опоры будет стена, к которой консолью приделано плечо  и стойка вернее пружина. Здесь усилия прилагаемые на стойку будут зависеть от длины рычага плеча. Фактически это ручки нашего приспособления. На них можно просто присесть и человеческого веса вполне хватит для того, чтобы сжать пружину. Взгляните на рисунок.

А теперь по порядку, как будет происходит замена, снятие пружины со стойки. Первоначально  необходимо развести плечи приспособления и установить на чашку над пружиной. Далее сводим плечи между собой  фиксируем, например отрезком трубы.

Дале просто садимся на трубу и тем самым сдавливаем пружину. Усилие на пружину можно регулировать собственным телом, садясь на рычаге чуть дальше или ближе к стойке. Откручиваем гайку, удерживающую поворотную опору и чашку пружины.

Аккуратно встаем, тем самым снимая напряжение сжатия на самой пружине, которая еще установлена на стойке. После распрямления пружины снимаем ее со стойки.

Установку и сжатие новой пружины производим в обратной последовательности.

Резюмируя о съемнике пружин…

 Необходимо сказать о том, что применение подобного приспособления оправдано особенно в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которым поджимается пружина. Работы связанные со снятием и заменой пружины при применении такого приспособления будут значительно упрощены, что пожалуй является определяющим фактором при решении вопроса о изготовлении чего-то подобного в вашем гараже.

Приспособление для снятия пружин подвески своими руками

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

  1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
  2. Резьбовые стержни при необходимости можно укоротить;
  3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
  4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
  5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
  6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

  1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
  2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
  3. Используя ключ, гайки на разных стержнях вращают по очереди;
  4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

  1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
  2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
  3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Бывает нужно перебрать старый амортизатор, заменить сальники, прочие детали, которые уже износились. В этом случае амортизатор нужно разбирать, при этом пружины снимаются довольно непросто, и после обслуживания устанавливаются тоже с трудом. В данной ситуации простым решением может стать фабричный съемник, но такое приспособление стоит немалых денег, да и его покупка может быть не совсем целесообразна, так как пользоваться им приходится не часто.

При частом разрезании пружин приходится подолгу возиться со стяжками пружин и стойкой, и на это уходит времени по часу-полтора. Когда ее заряжаешь, что только на ум не придет – соскакивает по сто раз, криво идет, да еще есть риск получить травму.

В итоге, в результате использования домкрата от Москвича, уголка 30х30, двух штоков от амортизаторов и шатуна какой-то иномарки, был собран домкрат-стяжка. Все делалось «на глаз», быстро, поэтому этот съемник пружин своими руками идет без указания размеров.

Для работы использовались такие инструменты как болгарка, сверлильный станок, сварка, гаечные ключи.

Штырь домкрата был отпилен, и головка шатуна (теперь это держатель стойки).

Нижнюю часть верхушки прикручиваем по месту с помощью болтов, правда болты были взяты немного длинные. Вместе с тем верхний держатель, то есть проушина, приварена к нижней части. Используя штоки амортизатора, сделал косынки для усиления, при этом все рассчитано под любую стойку.

Краску взял ту, которая была в хозяйстве – серебренная.

Как вспомню про вазовские стяжки так сразу становится хренова
Руководствовался этим видео www.drive2.ru/c/1828633/
спасибо за идею SergF sergf
Всем бобра!

все гениальное просто !
=))

Вместо рычага лучше приварить кусок трубы, чтобы в нее вставлять монтажку или ломик- компактнее в хранении будет и длину рычага регулировать проще

Прикольно.
Я тоже не стал деньгами швыряться, пользуясь таким:)www.drive2.ru/l/5980770/

Сам пользуюсь этим методом ))) очень удобно

вчера вторую пружину поменял, кайфовал от простоты съема))

Согласен.За стяжки и вспоминать не хочется …

Я из домкрата сделал стяжки для пружин намного удобней.

домкрат не нашел!
вот отличный вариант домкрат стяжка!
www.drive2.ru/c/1657552/

Я слегка не понял — зачем это нужно? Стяжки для тазовских пружин за 3 копейки — в любом жигулевском магазине кучами просто. Сэкономить 5 минут работы гаечным ключом?

пока не попробуешь не поймешь кайфа от простоты )) пружины бывают разные в радиусе и стяжки тазовские не зацепить пружину так как нужно!

Поддерживаю ! У меня передние пружины бочкообразные. Я их менял пол дня тазовскими стяжками ! Руку себе по незнанию прижал так нормально ими ((( Соскользнули.

Идея хорошая, но вот что сразу в глаза бросилось, снизу стойка ни как не закреплена, те стоит под собственным весом. Не плохо бы к полу прикрутить два уголка с дырками и нижнюю часть стойки на шпильку между ними, так ИМХО будет надежнее.

нужно так и сделать !

Идея хорошая, но вот что сразу в глаза бросилось, снизу стойка ни как не закреплена, те стоит под собственным весом. Не плохо бы к полу прикрутить два уголка с дырками и нижнюю часть стойки на шпильку между ними, так ИМХО будет надежнее.

И еще закрепить трубу, подходящего диаметра в которую будет вставляться стойка.

Классная идея, спс

не за что ! один раз сделать и не парится с стяжками

вспомнил как недавно карячились, правда вместо приспособы использовали ВАЗ 2105 )))

Съемник пружин простейший, спасибо за идею!

всегда пожалуйста ! это не я придумал))

Все равно спасибо, у тебя увидел ведь!Я уже прикинул, как его слегка модернизировать!)

Ахаха, вспомнилось как на ауди 80 б3 собирали переднюю стойку) На машину, и домкратили весь кулак. Один домкратит — второй (кто более рисковый) направляет шток 😀

кто более рисковый ))) жестко!

Ахаха, вспомнилось как на ауди 80 б3 собирали переднюю стойку) На машину, и домкратили весь кулак. Один домкратит — второй (кто более рисковый) направляет шток 😀

кто более рисковый? Наша Раша! Смелый и решительный!

Ахаха, вспомнилось как на ауди 80 б3 собирали переднюю стойку) На машину, и домкратили весь кулак. Один домкратит — второй (кто более рисковый) направляет шток 😀

Я так же делал, только один)))

Ахаха, вспомнилось как на ауди 80 б3 собирали переднюю стойку) На машину, и домкратили весь кулак. Один домкратит — второй (кто более рисковый) направляет шток 😀

В первый раз я это проделал в одиночку, на ниссане. Потом наловчился поднимать что-то тяжелое и подсовывать под него пружину с веревками… А потом уже и стяжки в продаже появились.

Но до приспособы подобной ни разу не дошло дело — не то количество плюс есть случаи когда не подлезть — т. е. надо сжатую пружину со стяжками засунуть вглубь машины. Еще и стяжки мешаются.

Стендстапель для сжатия пружин амортизационных стоек.

Стяжка пружин амортизаторов своими руками просто и реально

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Амортизатор

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина.

Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы.

Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин – это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е.

когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника – ременной. В таком случае используются две “лягушки” с заправленными в них прочными тканевыми ремнями.

Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать “лягушками”, нажимая на каждую поочередно.

Впоследствии этих действий ремни натягиваются, и “спираль” начинает стягиваться, после чего можно проводить ремонтные работы.

Процесс стяжки пружин

начнем с того, что описанные выше съемники не единственные в своем роде, бывают еще несколько конфигураций этого устройство, его также можно сделать своими руками или просто купить. Однако без него стяжка будет сущим кошмаром и практически невыполнимым заданием.

Приступая же к выполнению этой операции необходимо, прежде всего, снять стойку с амортизатором, предварительно поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа руками. В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с “лягушкой” поочередно работать двумя педальками.

Что касается использования съемника, тот он призван облегчить весь процесс ремонта, ведь без него пришлось бы не только фиксировать стойку тисками, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы их кто-то держал, пока вы занимаетесь всем механизмом и т.д.

К тому же, используя данное приспособление, вы делаете процесс ремонта безопасным для себя, практически, исключая шанс срыва пружины.

Вывод

Процесс стяжки пружин амортизатора это та мера, с которой сталкивается каждый водитель, пожелавший провести ремонт амортизаторов своими руками, а не везти своего “железного коня” в автосервис.

Однако без съемника провести данную операцию не то чтобы совсем невозможен, но она будет сопровождаться массой сложностей и достаточно высоким риском для человека.

Если же использовать столь простое и не дорогое приспособление для стяжки, риск сразу же сводиться к минимуму, а сам процесс работы становится легким и быстрым.

Замена амортизаторов и пружин передней подвески

Работу выполняем на смотровой канаве или эстакаде, но можно и на ровной горизонтальной площадке.

Для замены пружин и амортизаторов передней подвески снимаем и разбираем направляющую пружинную стойку. Существуют два варианта снятия направляющей пружинной стойки. В первом варианте ее можно демонтировать в сборе с поворотным кулаком и тормозным диском, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. Этот вариант удобен в том случае, если после выполнения работы не планируется регулировка углов установки передних колес. Регуляторы онлайн-клубов различаются по статусу и авторитету. Большинство русскоязычных заведений работает по сертификату от регулирующей компании с острова Кюрасао. Это надежный поставщик, но, тем не менее, не самый жесткий. Через официальный сайт Риобет онлайн казино можно получить информацию о регулирующем партнере. Эти данные располагаются в футере титульной страницы. Нюанс в том, что некоторые регуляторы предъявляют кабальные требования для операторов и тем самым дают стопроцентную гарантию игроков. К таковым относится компания с Мальты, а также регулятор Швеции, получить лицензию у которого непросто.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Вывешиваем и снимаем колесо со стороны снимаемой стойки. Поворачиваем рулевое колесо в противоположную сторону до упора.

Вынимаем шплинт…

…и ключом «на 19» отворачиваем гайку крепления пальца наконечника рулевой тяги к рычагу стойки.

Съемником выпрессовываем палец из рычага.

При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.

Выводим муфту переднего тормозного шланга из держателя стойки.

Снимаем резиновую заглушку верхней опоры направляющей стойки.

Для отворачивания гайки штока амортизатора применяем специальный ключ, позволяющий удержать шток от проворачивания.

Устанавливаем специальный ключ на гайку и шток амортизатора.

Ослабляем затяжку гайки штока амортизатора. Перед отворачиванием верхнего болта крепления стойки к поворотному кулаку…

… наносим краской установочные метки на болт и кронштейн стойки.

ВНИМАНИЕПри последующей установке направляющей пружинной стойки совмещение меток не гарантирует точной установки заданного угла развала колеса, но позволяет добиться небольшого отклонения от первоначального значения. Накидным ключом «на 19» отворачиваем гайку верхнего болта, удерживая болт от проворачивания головкой той же размерности

Накидным ключом «на 19» отворачиваем гайку верхнего болта, удерживая болт от проворачивания головкой той же размерности.

Сняв с болта шайбу для регулировки угла развала колеса, выколоткой из мягкого металла выбиваем болт.

Болт и шайба для регулировки угла развала колеса.

Аналогично отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку и выбиваем болт.

Отводим поворотный кулак от стойки, не натягивая тормозной шланг.

Ключом «на 13» отворачиваем три гайки крепления верхней опоры направляющей пружинной стойки к кузову…

…и снимаем стойку.

Устанавливаем две стяжки пружин диаметрально друг напротив друга так, чтобы они захватывали пять витков пружины.

Попеременно вращая винты стяжек, сжимаем пружину.

После того, как давление пружины на опорные чашки ослабнет, отворачиваем гайку штока.

Снимаем со стойки верхнюю опору, верхнюю опорную чашку, пружину со стяжками, буфер хода сжатия и защитный чехол.

Зубилом сбиваем опору буфера сжатия…

…и снимаем ее.

Специальным ключом…

…отворачиваем гайку корпуса стойки.

При отсутствии специального ключа…

…гайку можно отвернуть зубилом, не опасаясь повредить ее, так как в установочный комплект амортизатора входит новая гайка.

Снимаем гайку.

Вынимаем из корпуса стойки шток с рабочим цилиндром и сливаем амортизаторную жидкость в емкость.

Промываем полость корпуса стойки уайт-спиритом.

Устанавливаем в корпус стойки картридж (патрон).

В комплект амортизаторов известных производителей, как правило, входит специальный ключ для затягивания гайки корпуса стойки.

Вращая динамометрическим ключом специальный ключ, затягиваем гайку моментом, указанным производителем амортизатора.

Надеваем на шток защитный чехол.

Устанавливаем стяжки на новую пружину.

Сжимаем пружину, попеременно вращая винты стяжек.

Устанавливаем пружину со стяжками на нижнюю опорную чашку стойки.

Устанавливаем верхнюю опорную чашку пружины, верхнюю опору, наживляем и затягиваем специальным ключом гайку штока. Снимаем стяжки пружины.Устанавливаем направляющую пружинную стойку на автомобиль в обратной последовательности.Аналогично заменяем амортизатор и пружину другой стойки подвески.Регулировку углов установки управляемых колес рекомендуем выполнять на СТО.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина. Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Как выполнить стяжку пружин амортизатора самому?

Если вам необходимо провести ремонт амортизационных стоек или подвески автомобиля, то возникает вопрос, чем стянуть пружину амортизатора. Для достижения этой цели используют стяжки для пружин. Они необходимы для того, чтобы сжать и снять пружину любого типа.

Оборудование для стяжки пружин

Стяжки для пружин могут быть двух видов, в зависимости от основного принципа действия:

Механические – основаны на механическом действии на пружину. Цена их невысокая, и они часто используются мастерами-автолюбителями.

Гидравлические – действие на пружину создается при помощи гидравлического насоса. Используются в крупных автосервисах. По цене значительно дороже.

Съемники для пружин также могут быть переносные и стационарные. По цене отличаются не очень, но кардинально разнятся способом использования. Если вы решили провести ремонт транспортного средства самостоятельно и не знаете, какой съемник вам понадобится, то стоит обратить внимание на диаметр сжимаемой пружины. Это является основной характеристикой при выборе стяжки.

В автосервис обычно покупают сжиматели с большим диапазоном возможных размеров, поскольку их используют на разные машины. Если вы не отказались от идеи самостоятельно отремонтировать свое транспортное средство, то нужно обратить внимание на то, что некоторые модели стяжек предлагаются изготовителем конкретно для подвесок определенных типов. Но могут быть и универсальные.

Как сделать прибор для стяжки самому

Если посчитать цену составляющих съемника для пружин, то она окажется значительно ниже, чем цена готового съемника. Поэтому возникает вопрос: как сделать съемник для пружин своими руками. Самому изготовить стяжки для пружин возможно. Но при этом надо иметь сварочный аппарат и способность изготовить что-то своими руками.

Ясно, что принцип их действия будет основан на механическом воздействии на пружину. Для одной пружины необходимо две стяжки, закрепленные с противоположных сторон для равномерного сжатия. Их конструкция стандартна: резьбовой стержень с крючками и гайки. Вращая ключом стержень или гайки, можем легко сжать пружину. Поскольку конструкция проста, то и не требует особых умений при изготовлении. Но следует помнить, что изготовленное вами приспособление должно быть надежным, поскольку теперь вы сами отвечаете за свое здоровье.

Необходимый инструмент

Итак, необходимо иметь сварочный аппарат и болгарку. Также необходимо приобрести два стержня с резьбой диаметром 16 мм, четыре длинных гайки под эту резьбу и стальную трубу диаметром 16-16,5 мм, арматуру.

Процесс изготовления

Рассмотрим процесс изготовления стяжек пружин амортизаторов по пунктам:

1. Нарежьте резьбовые стержни (2 шт.) необходимого размера. Их длина должна быть не меньше, чем длина пружины в свободном состоянии. Слишком длинные стержни будут неудобны в использовании;

2. Из арматуры нарежьте (8 шт.) заготовки для крючков длиной примерно 30 см;

3. Из трубы отрежьте цилиндры (4 шт.) длиной приблизительно 10 см;

4. Из арматурных заготовок согните крючки;

5. С помощью сварки приварите по два крючка к каждому цилиндру. Процесс сваривания производим на плоскости, добиваясь симметричности деталей;

6. Собираем комплектующие (на стержень надеваем два цилиндра со встречным направлением крючков и накручиваем на концы гайки).

В некоторых конструкциях посредине резьбового стержня приваривают длинную гайку. Тогда процесс сжатия производится ключом, поворачивая сам стержень за данную гайку. Изготовить стяжку для пружин можно, использовав старый домкрат. Главное, чтобы это было надежно и безопасно. Рассмотрим процесс по пунктам:

1. Укоротите немного ножку домкрата. Следите, чтобы это не повлияло на работу домкрата.

2. Из подручных средств подберите держатель стойки. Например, можем взять головку шатуна или другую подходящую деталь с автомобильной разборки. Необходимо, чтобы она была подходящей формы и могла выдерживать большие нагрузки.

3. Крепим ножку домкрата и держатель. Поскольку они состоят из разных материалов, использование сварки является невозможным. Поэтому сверлим отверстия и закрепляем двумя болтами

4. На верхнюю часть домкрата привариваем из металлического уголка верхний держатель. Для надежности делаем его немножко длиннее в виде срезанной буквы А и привариваем дополнительное ребро жёсткости к корпусу домкрата.

5. С помощью краски придаем конструкции эстетичный вид.

Данный держатель намного удобнее в использовании, чем покупные. Описанные способы изготовления стяжек пружин амортизатора не являются единственными. Они могут отличаться размерами, используемыми материалами и подручными средствами. Стоит включить фантазию и правильно приспособить на первый взгляд ненужные детали в вашем гараже, и этот творческий процесс принесет вам удовольствие не только финансовое, но и моральное.

Как правильно стягивать пружину

Поскольку процесс немного опасный, то перечислим все пункты, из которых состоит стяжка пружин, чтобы обезопасить его полностью. Следуйте основным пунктам:

1. Поднимите машину домкратом и с противоположных сторон установите на пружину две стяжки;

2. Вращайте гайки пальцами рук до надежного зацепления крючков стяжек и пружины;

3. Продолжайте вращать гайки ключом. Причем вращение необходимо проводить небольшими шагами на разных стержнях поочередно. Пружина должна сжиматься симметрично с обеих сторон.

4. Снимайте пружину, если вы точно убеждены, что она надежно сжата стяжками.

Используя приспособление для сжатия пружин стойки своими руками, придерживайтесь правил:

• Резьбовые соединения смазывайте солидолом перед использованием стяжек для пружин.

• Никогда не снимайте стяжки со сжатой пружины, даже если она стянута дополнительно ремнем или проволокой. Это может быть опасно.

• Проводите работы осторожно. Важно, чтобы приспособления, изготовленные собственными руками, были безопасными в использовании.

Иногда бывают такие случаи, при которых ремонт приходится выполнять в полевых условиях. И тогда наличие стяжек для пружин является очень проблематичным. Возникает вопрос, как стянуть пружину стойки подручными средствами. И это возможно.

Если вы сняли стойку с амортизатором и хотите сжать пружину амортизатора для дальнейшего ремонта в домашних условиях, то можно использовать ремни безопасности. Для этого необходимо два ремня. Продеваем их через витки пружины один напротив другого и завязываем бантиком каждый. При этом крайние витки пружины не должны участвовать в процессе сжатия. Далее необходимы два арматурных стержня или две металлических трубы, или просто крепкие деревянные палки. Они будут служить рычагами.

Кладем пружину на бок, просовываем под ремень рычаг и закручиваем ремень несколько раз посредине рычага. Для фиксации привязываем рычаг с помощью проволоки к виткам пружины. Переворачиваем конструкцию на другую сторону и с помощью другого рычага проделываем аналогичные действия. Если пружина сжата недостаточно, то поочередно подкручиваем рычаги и не забываем их фиксировать.

После того как пружина сжата, проводим дальнейшие ремонтные работы. В домашних условиях сжимать пружину амортизатора можно различными средствами: используя тиски и т. д. Все способы хороши, лишь бы они достигали конечной цели и были безопасны для вас. Проанализировав все варианты, вы должны выбрать для себя оптимальный, который принесет вам удовлетворительный результат.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как сделать съёмник пружин амортизаторов своими руками

Любой автолюбитель знает, что за амортизаторами нужно следить постоянно. Выход из строя этого небольшого узла может грозить поломками элементов подвески, ходовой части, тормозной системы. Кроме того, возрастают риски неконтролируемых заносов.

При появлении явных признаков неисправности амортизаторов (подтекание масла из него, деформация корпуса, следы коррозии и т. д.) узел надо менять. И тут, естественно, владелец машины сталкивается с проблемой пружинных элементов. Их нужно сжать-разжать (или заменить).

Лучше применить для этой цели специальный съемник.

Но можно ли сделать съёмник пружин амортизаторов своими руками? Ведь механизм сей не ахти, какой сложности?

Можно, с заводскими устройствами мы познакомились в этой статье, теперь строит посмотреть на сам принцип работы приспособления, правда, гидравлического типа (в большинстве случаев, кстати, данным оборудованием можно пользоваться непосредственно на самом авто):


Сложно, как видно, ничего нет, просто при изготовлении самодельного съемника пружин надо гидравлику заменить механикой. Он будет проще и дешевле. Следует заметить, что конструкцию изначально надо адаптировать под переднюю подвеску. Ее амортизаторы «летят» чаще всего.

Связано это с тем, что у передней части автомобиля — более расширенные функции, большую часть нагрузок при движении воспринимает на себя именно она.

Умельцы давно научились делать своими руками съёмники пружин амортизаторов. Например, это видео показывает подобное устройство, сооруженное из обыкновенного домкрата (при сжатии пружинного элемента съемником необходимо следить за тем, чтобы ее не перекосило):


Такой самодельный съемник пружин прост до неприличия и практически ничего не стоит (немного поработать со сваркой таки придется).
Нет сварки или не хочется заморачиваться с ней? Есть более упрощенный вариант съемника своими руками:



Шпильки в хозяйстве могут найтись, а 6 фигурных щечек с резьбовыми отверстиями можно заказать токарю. Как освободить захваты? Помещаем пружину под машину, опускаем домкрат, снимаем захваты, поднимаем домкрат. Зажим  — в обратной последовательности.
Вариантов может быть множество, нужно только включить фантазию. Подобные съёмники пружин амортизаторов, сделанные своими руками, значительно экономят время.

Teor21

Стяжка пружин из домкрата своими руками


Домкрат- стяжка пружин своими руками. — Сообщество «Кулибин Club» на DRIVE2

Всем очумелым ручкам доброго времени!
Моя первая работа поделка, правда она уже не нова, но все же ( вторую Вы видели www.drive2.ru/c/1435108/ ). Я часто разрежаю пружины ( громко сказано конечно), приходилось очень долго возится с стяжками пружин и одной стойкой по 1-1,5 часа( экономика должна быть экономной), пока ее зарядишь всё и вся вспомнишь, по триста раз соскочит, то криво пойдет, ну ни как не безопасно! =)
Вообщем вооружившись домкратом от москвича, уголком 30*30, 2 штока от амортизаторов какой то иномарки и одного шатуна от неё же. Соорудил домкрат-стяжку! Правда всех размеров не скажу, т.к. всё делалось на глаз и быстро. Да и фото мало получилось ( точней столько сохранилось).
Фото, краткая сборка девайса!

набор джентльмена


Из инструментов: болгарка, сверл.станок, сварка, гаечн.ключи и маленько смекалки.
Штырь домкрата отпилил маленько короче, чем нужно, (но работает хорошо) и головку шатуна ( теперь будет называться держателем стойки)

на глаз отпилил штырь домкрата и шатун .


Т.к. шатун чугун и сварка нам не помощник, сверлим два отверстия под крепления нижнего держателя и стягиваем болтами.

просверлив два отверстия на сверл.станке закрепил шатун на штыре домкрата.


Нижняя часть верхушки при кручина на родные по месту болтами крепления, но малость взял длиннее. Ну, а сам верхний держатель ( проушину) сварил к нижней части и из штоков аморта сделал усилительные косынки ( расчет сделан под любую стойку)

Верхняя часть, при кручино просто на родные болтики, но длиннее.


Красил, что было под рукой, серебро! =)

Готовый девайс!


Работать одно удовольствие, плавно,безопасно, а главное быстро по сравнению с простыми покупными стяжками ( которые наровят слететь, да еще зарядить пружиной в лоб)

Стяжка в работе, верхняя опора стойки снята!

.а так когда то и я мучился!


Кому может помог в решении проблем замены пружин стойки! Спасибо за внимания!

www.drive2.ru

Стяжки пружин своими руками — Сообщество «Оснащение Гаража и Инструмент» на DRIVE2

Всем привет. Местами подвески кручу. И приходиться менять пружины, а дело это довольно не безопасное, может и в голову прилететь, и без пальца оставить. Но делать то нужно)). И дабы облегчить себе труд решить изваять станок для сжатия-отпуска пружин из волговского домкрата (подсмотрел в инете). Но после пол дня сварки, я понял, что в основном в ютубе им сжимают мелкие пружины, которые я и обычными стяжками в легкую сожму. Да и еще тарелки должны быть ровные, иначе все наперекосяк сжимаеться, и к этому еще добавилось что мой домкрат был уже ушатан и не хотел работать как положено. Все это я к чему. А к тому, что после я ПСИХАНУЛ, разрезал всю халабуду, и сделал из винтов хреновых домкратов отличные стяжки, которые не подведут. Да и еще заводские переделал и теперь и они довольно надежны и удобны.
Что собственно получилось
Вот стяжка из старого нерабочего домкрата для рено 19. Домкрат погнуло, а винт надежен. Но я внес одну очень нужную модернизацию в это устройсво. Я добавил к нему опорный подшипник (красненький на фото), который был в домкрате. Т.е если раньше (опробованно) когда крутишь гайку, ее могло закусить от трения, стяжку могло рвануть в сторону и она естественно слетала, ТО теперь опорный подшипник этого сделать не позволит, все крутиться как помаслу и стяжка стоит мертво. Захваты сделаны из звена толстой цепи, никогда не разогнуться)))

Полный размер

Полный размер

Но то что Вы видите на фото выше — это семечки по сравнению с этим монстром. Шток от волговского домкрата, выдержит две тонны. Также с опорником. Работает фердипердозно, а главное можно сжимать
очень большие пружины, типо мерсовских — только нужно еще одну такую для пары запилить и будет полное счастье.

Полный размер

Полный размер

Полный размер

Ну и моденизировал и усилил заводские (двухлапые), коим ранее работал, сделал однолапые. Теперь и оно довольно надежно справляется с задачей, и не наровит выскочить каждый раз при малейшем перекосе.

На все стяжки наварены гайки на 24. Работаю гайковертом, быстро — а теперь еще и относительно безопасно.
Этими стяжками уже сжато две передние пружины на форд мондео — без напрягов.

Полный размер

Полный размер

От идеи сделать полноценный стенд для сжатия пружин я не отказался, обязательно сделаю, но чуть позже, как будет свободное время, нужные запчасти и вдохновение.
На этом все, всем удачи. И берегите себя.

Пс. Запись в этом сообществе делал, но почему-то удалили. Дублирую. Люди добрые, подскажите "что не так"? Исправлю.

www.drive2.ru

Делаем стяжки пружин из старого домкрата

Сегодня снял стойку, вот нужно отремонтировать но речь пойдет не о ремонте стойки, а о стяжке пружины. Много видел разных вариантов, из домкрата все делают ВАЗовского по-моему оригинального, но у меня такого нет, а есть по домкрат от Волги ГАЗ 21, вот сейчас я из него попытаюсь сделать съемник. Ещё понадобилось пару обрезков уголка, шатун от той же волги, ну и сварка и болгарка.

В принципе что тут пытаться я его сейчас и буду делать, для этого нужен домкрат,  шатун с автомобиля Волга.

Дальше буду делать и показывать что и как….

Вот что получилось вниз приварен шатун, а сверху вот это кольцо у меня было срезано с газового баллона, вот это кольцо. Вот она вот такие кольца

У меня есть, я делаю разные изделия из газового баллона и я его использовал для того чтобы сделать съемник.

Вот такие два отрезка, (на выставку не собираюсь ))) на внешний вид особо не обращайте внимания.

Вот такой получился съемник, сейчас я его окультурю, зачищу и пульну из баллончика немного, чтобы он лучше был и покажу как он работает.

Сейчас немного подсохнет потому что я его с баллончика покрасили  буду пробовать снимать пружины.

Вот такой простой в изготовлении получился съемник для пружин со стоек делали его около 30 минут, что значит быстро в  изготовлении.

Пришлось немного переделать конструкцию, потому как то кольцо которое я вверху преварил разбирать то было хорошо, а вот собирать, попасть в подушку амортизатора тяжело,  поэтому пришлось сделать вот так.

Это я не сам придумал, это я подсмотрел и переделал. Вот таким образом мы сжимаем саму пружину без чашки и конструкции, которая стоит сверху амортизатора.

Отличная получилась конструкция, которая прошла испытания и зарекомендовала себя на отлично))) Всем пока.

Автор; Алексей Авраменко       Черкассы, Украина

xn--100--j4dau4ec0ao.xn--p1ai

Съёмник-стяжка для пружин амортизатора


Многие автолюбители которые привыкли ремонтировать своего железного коня сами, знают как приходится изловчится, что бы перебрать подвеску авто без специальных инструментов, которые используются не так уж часто, а стоят не дёшево. Так что автор сделал эти стяжки самостоятельно.

Нужен кусок трубы нужного размера ( размер зависит от толщины ваших пружин), автору подошла такая


Режем её на 4 куска по 4 см и вырезаем 1/4 часть

зажимаем в тисы

и не сильными ударами молотка добиваемся ровности одного края

должны получится вот такие 4 крючка.

Потом берём уголок подходящего размера.

Также режем их на 4 куска размер на 1 см больше чем крючки

На одной стенке уголка сверлим отверстие под резьбовой стержень м14 так, что бы свободно ходил.

Свариваем крючки и уголки таким образом, получаются кронштейны.

Теперь кронштейны нужно доработать с помощью трубы. (Так как промежуточные испытания показали, что пружина способна разогнуть используемый уголок.)

Про стержень: его нужно обязательно смазывать солидолом (иначе резьба очень быстро съедается гайкой.)

Отрезаем куски трубы и привариваем.

Всё, стяжка для пружин готова.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Съемник пружин амортизаторов своими руками: фото изготовления

При проведении ремонта амортизационных стоек подвески автомобиля, понадобится стянуть пружину амортизатора. Чтобы облегчить эту задачу, можно воспользоваться самодельным приспособлением для стяжки для пружин, с его помощью можно легко сжать и снять пружину любого типа.

Изготовление съёмника.

Предлагаем посмотреть пошаговые фото одного из умельцев, на которых подробно показано как сделать съёмник пружин амортизаторов своими руками.

Все работы делались без чертежей, размеры взяты на глаз, сделать такое приспособление не составит особого труда, а польза от него очевидна.  Автор установил съёмник у себя в мастерской, теперь снимать пружины можно гораздо легче и быстрей.

Загрузка...

sam-stroitel.com

Съёмник пружин своими руками | Самоделки своими руками

Самодельный съёмник пружин амортизаторов сделанный своими руками из домкрата: фото изготовления самоделки.

Автор сделал удобное приспособление — самодельный съёмник пружин стоек автомобиля. Съёмник сделан из ВАЗовского домкрата.

На фото показан процесс изготовления приспособления.

К домкрату приварены крепления.

Из стальных полос сделаны вот такие захваты для пружин.

Захваты привариваются к домкрату.

Один захват приварен к неподвижной части домкрата, второй захват к подвижной части.

Чтобы удерживать пружину к захватам приварены пластины.

Приспособление в действии.

Вот такой самодельный съёмник для пружин амортизаторов, можно сделать из домкрата.

Загрузка...

samodelki-n.ru

Suzuki Grand Vitara 4естный WD › Бортжурнал › Устранил стук в опоре стойки и приспособа стяжки пружин из домкрата Ваз 2101.

Начало здесь:www.drive2.ru/l/8916790/

Вчера еще(мужики в гаражах подсказали)сварил приспособу для стяжки пружин из реечного домкрата Ваз-кой копейки(целых 3шт в гараже валялось и сегодня поехал к знакомому в теплый гараж с твердым намерением победить стукоток в передней правой стойке.

Смотрел эти стяжки пружин в автомагазах, ни одна даже дорогая за косарь с лишним не понравилась.Взял просто приварил к домкрату снизу где у него "подошва" захваты из толстых пластин-косынок и сверху в выдвижную часть тоже самое.Все, зажимаем стойку в тисы, наставляем в нее приспособу из домкрата косынками вперед в пружину и сжимай ее как хочешь.

Вообщем скинул опять стойку, зажал ее в тисы, домкратом сжал пружину и сразу обнаружил что опора с люфтом гуляет вверх-вниз.При этом подшипник в отличном состоянии.Ну что, надо разбирать, попытался открутить верхнюю гайку штока держа газовым ключом за самый его верх вдвоем.Сверху шестигранником удерживать бесполезно, он прокручивается. Предварительно конечно опустив защитный кожух стойки в самый низ.А вот фиг вам говорит она, не хочу я откручиваться, газовым не смог, только шток прокручивается и все.Попытались тогда ударным торцовым ключом бить, тоже фиг вам.

Тащить на шиномонтажку как мне советовали и пробовать пневмой.Не это не наш вариант, долго все это. Мы же не ищем легких путей, тем более что сварка как всегда рулит.

Приварил к самому верхнему концу штока стойки накидной ключ на 17 и держа за него трубой открутил сверху гайку.Против лома нет приема, окромя…другого.
Предваряя вопросы, сразу скажу что ни хрена ей(этой стойке) не сделается, потому как ход штока в этом месте никогда не дойдет до его корпуса, тот есть во внутрь.Так что не надо мне тут ля-ля.
Даже если что(хотя вряд ли)купим другой.

Полный размер

Стянул пружину.

Полный размер

Здесь с газовым ключом облом.

Полный размер

Приварил рожковый ключ к верху штока стойки.

Вот из за этого и стук, получается что она не прижимается центральной гайкой а просто там болтается дойдя до ограничителя штока.А она должна упереться и прижаться к нему плотно

Все ясно, ну что опять же мы не ищем легких путей.Собирать все обратно, заказывать ждать?Не это не наш метод.Подыскал пару толстых шайб на М10, вставил туда обратно эту втулку и наложил шайбы снизу на ограничитель штока аморта и потом еще сверху в опору. Закрутил центральной гайкой, проверил на люфт-все отлично -опора сидит крепко.

Полный размер

Ставим шайбу снизу на шток где ограничитель.

Полный размер

И шайбу сверху в опору.

Полный размер

Убираем засранки сварки со штока.

Полный размер

Все затянуто и собрано.

Дальше детали, отламываем приваренный ключ, зачищаем все болгаркой, собираем все ставим на место.Проехал, наконец то -кайф-ТИШИНА.

Полный размер

www.drive2.ru

Стендстапель для сжатия пружин амортизационных стоек.

Стяжка пружин амортизаторов своими руками просто и реально

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, причин таких последствий может быть множество. В таком случае каждый владелец машины сталкивается с неприятностями и своим решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые их спиралями амортизатора), для этого нужен специальный съемник, а также некоторые знания и умения.

Амортизатор

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина.

Существуют сейчас всевозможные прогрессивные виды данного механизма, такие как масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял специальную жесткость или вовсе лопнул.В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяет проводить движение пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы.

Вариаций данного существует масса, однако самый распространенный съемник для пружин - это две металлические рейки с нарезанной по всей их длине резьбой устройства и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу.Т.е.

когда нужно проворачивать пружину, просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника - ременной. В таком случае используются две «лягушки» с заправленными прочными тканевыми ремнями.

Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать «лягушками», нажимая на каждую поочередно.

Вперед этих действий, ремни натягиваются, и «спираль» начинает стягиваться, после чего можно проводить ремонтные работы.

Процесс стяжки пружин

начнем с того, что описанные выше съемники не единственные в своем роде, бывают еще несколько конфигураций этого устройства, его также можно сделать своими руками или просто купить. Однако без него стяжка будет сущим кошмаром и практически невыполнимым заданием.

Приступая к выполнению этой операции необходимо, прежде всего, снять стойку с амортизатором, поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа руками.В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с «лягушкой» поочередно работать двумя педальками.

Что касается использования съемника, он призван облегчить весь процесс, потому что без него пришлось бы только фиксировать стойку тисками, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы кто-то держал, пока вы занимаетесь всем механизмом и т.д.

. Вы можете использовать это приспособление, чтобы сделать это безопасным для себя.

Вывод

Процесс стяжки пружин амортизатора это та мера, с которой сталкивается каждый водитель, пожелавший провести ремонт амортизаторов своими руками, а не везти своего «железного коня» в автосервис.

, однако, без съемника будет проведена операция по вызову полной невозможности.

Если же использовать столь простое и не дорогое приспособление для стяжки, риск сразу же сводиться к минимуму, а сам процесс работы становится легким и быстрым.

Замена амортизаторов и пружин передней подвески

Работу выполняем на смотровой канаве или эстакаде, но можно и на ровной горизонтальной площадке.

Для замены пружин и амортизаторов передней подвески снимаем и разбираем направляющую пружинную стойку. Существуют два варианта снятия направляющей пружинной стойки. В первом варианте ее можно демонтировать в сборе с поворотным кулаком и тормозным диском, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. Этот вариант удобен в том случае, если после выполнения работы планируется регулировка углов установки передних колес. Регуляторы онлайн-клубов различаются по статусу и авторитету. Большинство русскоязычных заведений работает по сертификату от регулирующей компании с острова Кюрасао. Это надежный поставщик, но, тем не менее, не самый жесткий. Через официальный сайт Риобет онлайн казино можно получить информацию о регулирующем партнере. Эти данные располагаются в футере титульной страницы. Нюанс в том, что некоторые регуляторы предъявляют кабальные требования для операторов и тем самым дают стопроцентную гарантию игроков.К таковым относится компания с Мальты, а также регулятор Швеции, получить лицензию у которого непросто.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Вывешиваем и снимаем колесо со стороны снимаемой стойки. Поворачиваем рулевое колесо в противоположную сторону до упора.

Вынимаем шплинт…

… и ключом «на 19» отворачиваем гайку крепления пальца наконечника рулевой тяги к рычагу стойки.

Съемником выпрессовываем палец из рычага.

При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.

Выводим муфту переднего тормозного шланга из держателя стойки.

Снимаем резиновую заглушку верхней опоры направляющей стойки.

Для отворачивания гайки штока амортизатора применяется специальный ключ, позволяющий удерживать шток от проворачивания.

Устанавливаем специальный ключ на гайку и шток амортизатора.

Ослабляем затяжку гайки штока амортизатора. Перед отворачиванием верхнего болта крепления стойки к поворотному кулаку…

… наносим краской установочные метки на болт и кронштейн стойки.

ВНИМАНИЕПри установке направляющей пружинной стойки совмещение меток не гарантирует точной установки заданного угла развала колеса, но позволяет добиться небольшого отклонения от первоначального значения. Накидным ключом «на 19» отворачиваем гайку верхнего болта, удерживая болт от проворачивания головкой той же размерности

Накидным ключом «на 19» отворачиваем гайку верхнего болта, удерживая болт от проворачивания головкой той же размерности.

Сняв с болта шайбу для регулировки угла развала колеса, выколоткой из мягкого металла выбиваем болт.

Болт и шайба для регулировки угла развала колеса.

Аналогично отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку и выбиваем болт.

Отводим поворотный кулак от стойки, не натягивая тормозной шланг.

Ключом «на 13» отворачиваем три гайки крепления верхней опоры направляющей пружинной стойки к кузову…

… и снимаем стойку.

Устанавливаем две стяжки, диаметрально противоположно друг другу так, чтобы они захватывали пять витков пружины друг напротив друга.

Попеременно вращая винты стяжек, сжимаем пружину.

После того, как давление пружины на опорные чашки ослабнет, отворачиваем гайку штока.

Снимаем со стойки верхнюю опору, верхнюю опорную чашку, пружину со стяжками, буфер сжатия и защитный чехол.

Зубилом сбиваем опору буфера сжатия…

… и снимаем ее.

Специальным ключом…

… отворачиваем гайку корпуса стойки.

При отсутствии специального ключа…

… гайку можно отвернуть зубилом, не опасаясь повредить ее, так как в установочный комплект амортизатора входит новая гайка.

Снимаем гайку.

Вынимаем из корпуса стойки шток с рабочим цилиндром и сливаем амортизаторную жидкость в емкость.

Промываем полость корпуса стойки уайт-спиритом.

Устанавливаем в корпус стойки картриджа (патрон).

В комплект амортизаторов существующих производителей, как правило, входит специальный ключ для затягивания гайки корпуса стойки.

Вращая динамометрическим ключом специальный ключ, затягиваем гайку моментом, указанным амортизатором.

Надеваем на шток защитный чехол.

Устанавливаем стяжки на новую пружину.

Сжимаем пружину, попеременно вращая винты стяжек.

Устанавливаем пружину со стяжками на нижнюю опорную чашку стойки.

Устанавливаем верхнюю опорную чашку пружины, верхнюю опору, наживляем и затягиваем специальным ключом гайку штока. Снимаем стяжки пружины. Устанавливаем направляющую пружинную стойку на автомобиль в обратную.Аналогично заменяем амортизатор и пружину другие стойки подвески.Регулировку углов установки управляемых колес рекомендуем на СТО.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина. Существуют сейчас всевозможные прогрессивные виды данного такого механизма, как масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный автомобиль над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял специальную жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов.Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой - правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно подготовить токарным, сверлильным и, наверное, фрезерным станком. Возможно, можно обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других черте универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 - материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорциях 50/50. Желаем удачи.

Конструктивная разработка приспособления для снятия пружин подвески легковых автомобилей

В наше время, как частные лица, так и крупные автосервисы и предприятия, нуждающиеся в современном надежном и технологичном оборудовании. Рынок в время предлагает огромное количество оборудования и оснастки различных конструкций и свойств в широком диапазоне цен.

Постоянное движение вперёд ведёт нас к развитию и росту. Станцию ​​технического обслуживания, как любой бизнес, надо улучшать, совершенствовать. Автомобили постоянно совершенствуются, электронная начинка становится сложнее. Вспомните, ещё недавно для ремонта автомобилей достаточно было чуткого слуха мастера и его золотые руки. Сейчас для работы автосервиса нужно купить огромное количество различного оборудования. Мало просто купить новое оборудование, автосервисное оборудование должно быть современным, соответствовать требованиям времени.Парк автомашин растёт, «начинка» под капотом постоянно совершенствуется, становятся технологически сложнее. Вместе с этим возрастает стоимость услуг по ремонту.

Съемник гидравлический - механико-гидравлическое приспособление для сборки и разборки амортизаторной стойки автомобиля с пружиной. Приспособление универсального, применяемого для всех типов отечественных и зарубежных легковых автомобилей.

Чертеж общего вида приспособления для снятия пружин

Сборочный чертеж гидроцилиндра съемника

Анализ аналогов приспособлений

Детали разработки

4. 1 Анализ дизайна

  • 4.1.1 Стяжка пружины при помощи подручных средств
  • 4.1.2 Стяжка пружин кованая, с U-образными держателями
  • 4.1.3 Компрессор KRAFTOOL
  • 4.1.4 Пружинный компрессор SK-2000
  • 4.1.5 Стяжка пружинная гидравлическая OMAS TRK1500-2
  • 4.1.6 Съемник гидравлический

4.2 Расчет конструкции

Пояснительная записка 12 листов описания и расчетов, спецификация.

Экономический расчет разработки.

Стяжка пружин амортизаторов своими руками просто и реально

На чтение 4 мин. Просмотров 701

Для того, чтобы провести стяжку пружин амортизаторов своими руками, необходимо приобрести съемник и следовать простейшим инструкциям. Тогда этот процесс станет легким и доступным у каждого в гараже.

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, причин таких последствий может быть множество.В таком случае каждый владелец машины сталкивается с неприятностями и своим решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Амортизатор

Как устроен амортизатор

Обязательная составляющая каждого амортизатора является пружиной.Существуют сейчас всевозможные прогрессивные виды данного такого механизма, как масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный автомобиль над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном объеме, в то время как пружинящий элемент износился, потерял жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяет проводить движение пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы. Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин - это две металлические рейки нарезанной по всей их длине резьбой и закрепленные по обеим сторонам крюки, которые при повороте идут навстречу друг другу.Т.е. когда нужно проворачивать пружину, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника - ременной. В таком случае используются две «лягушки» с заправленными прочными тканевыми ремнями. Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать «лягушками», нажимая на каждую поочередно. Вперед этих действий ремни натягиваются, и «спираль» начинает стягиваться, после чего можно проводить ремонтные работы.

Процесс стяжки пружин

начнем с того, что описанные выше съемники не единственные в своем роде, бывают еще несколько конфигураций этого устройства, его также можно сделать своими руками или просто купить. Однако без него стяжка будет сущим кошмаром и практически невыполнимым заданием.

Приступая к выполнению этой операции, прежде всего, снять стойку с амортизатором, поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа. В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с «лягушкой» поочередно работать двумя педальками.

На этом стяжку можно считать завершенной, главное, что нужно помнить, это не стоит сжимать пружину полностью, повышенный риск поломки, как самой пружины, так и приспособления для сжатия. Достаточно просто высвободить нужный вам элемент от давления и провести ремонт или замену амортизирующего механизма.

Что касается использования огромных усилий для сжатия всего процесса ремонта, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы их кто-то держал, пока вы занимаетесь всем механизмом и т.д.

К тому же, используя приспособление, вы делаете это безопасным для себя, практически, исключая шанс срыва пружины.

Вывод

Процесс стяжки пружин амортизатора это та мера, с которым сталкивается каждый водитель, пожелавший провести ремонт амортизаторов своими руками, а не везти своего «железного коня» в автосервис. Однако без съемника будет выполнено устройство не то чтобы совсем невозможным. Если же использовать столь простое и не дорогое приспособление для стяжки, риск сразу же сводиться к минимуму, а сам процесс работы становится легким и быстрым.

Как поменять задние пружины своими руками в домашних условиях

Замена задних пружин необходима в случае поломки витков или когда автомобиль сильно просел и колесо начинает задевать арку. Также, на необходимость ремонта может указывать перекошенность кузова автомобиля в сторону или дискомфорт при езде. Поэтому с заменой не стоит тянуть, тем более, работа не представляет собой ничего трудного. Ниже будет описан процесс ремонта на примере автомобиля с зависимой задней подвеской, в основе которого лежит не подрессоренная балка, например, модельный ряд ВАЗов, Киа Рио, Ланос и т.д.

Что необходимо для замены

Чтобы самостоятельно поменять задние пружины автомобиля потребуется:

  • перчатки
  • противооткатные башмаки
  • домкрат (лучше два или домкрат и подставка для автомобиля) или подъемник
  • набор гаечных ключей и головок (размерность можно у улучшения автомобиля в улучшении по ремонту и эксплуатации)
  • 2 стяжки для пружин (на некоторых моделях можно обойтись монтажкой, например, ВАЗы «шестой» и «седьмой» моделей)
  • плоская отвертка
  • новые пружины и резиновые проставки согласно модели автомобиля.

Устройство задней подвески

Инструкция по замене пружин задней подвески своими руками

Устройство зависимой задней подвески автомобилей очень схоже друг с другом, поэтому процесс замены будет сильно отличаться от моделей и марок авто, например, ВАЗ 2107 и ВАЗ 2110.

Снятие пружины

  1. сорвать болты крепления колеса, а противоположное по диагонали зафиксировать противооткатными устройствами
  2. открутить и освободить нижний кронштейн крепления амортизатора (если не получается открутить нижний, то можно открутить верхний, чтобы амортизатор не ограничивал ход балки)
  3. стянуть пружину стяжками и освободить ее из посадочного места, и вытащить (можно также это проделать и монтировкой, поддев пружину снизу за виток)
  4. с помощью отвертки вытащить старую резиновую проставку, которая в процессе эксплуатации прикипает к металлу кузова.

Выполняет данные операции, будьте аккуратны и осторожны, так как пружина может соскочить или выскочить из стяжек и вызвать серьезные увечья!

Установка пружины

правильно установить пружину необходимо тщательно очистить посадочные места для предотвращения загрязнения и контроля за правильностью расположения витков в пазах верхней и нижней чашек, которые имеются в большинстве автомобилей.

На ВАЗ 2101-2107 имеется резиновая проставка и железная шайба со специальным пазом.Чтобы установить новую проставку, лучше всего прикрепить ее к пружине скотчем и установить ее на свое место, используя стяжки.

Далее, необходимо аккуратно снять стяжки, прикрутить амортизатор, установить колесо и снять автомобиль с домкрата.

Меняйте сразу обе пружины!

На автомобилях, таких как Ланос, балка крепиться к кузову сайлентблоками и амортизаторами. Чтобы не повредить сайлентблоки в процессе замены пружин, лучше открутить их крепления и в случае дефектов заменить их.Но, также можно и не откручивать сайлентблоки. Достаточно поддомкратить конец балки с одной стороны, чтобы опустилась другая, подняв кузов автомобиля. Это предоставит доступ к пружине, что освободить ее.

Замена пружины без стяжек

Не на всех моделях автомобилей без возможности поменять пружины стяжек. Чтобы выполнить работу без стяжек потребуется немного смекалки, брус и толстая крепкая проволока. Необходимо выполнить следующие действия:

  1. поддомкратить балку с той стороны где требуется замена (это сожмет пружину)
  2. скрутить пружину с противоположных сторон проволокой
  3. опустить балку и вытащить пружину
  4. сжать новую пружину, используя брус в качестве рычага, когда-нибудь уперев его
    зафиксировать пружину проволокой и установить на место старой
  5. поднять балку домкратом, чтобы пружина немного сжалась
  6. снять проволоку и опустить балку.

Проволока не самое надежное и безопасное приспособление в любой момент порваться или сорваться, поэтому этот метод лучше использовать в случае необходимости!

Менять ли пружины при замене амортизаторов или стоек

Примерный срок службы пружин составляет 120-150 тыс. Руб. км., но может разниться в ту или иную сторону, в зависимости от модели автомобиля, условий эксплуатации и фирмы производителя пружин. Если амортизаторы меняются в третий раз или машина просела, витки сильно проржавели или поломаны, то необходима замена пружин. В остальном, пружины могут еще послужить, тем более если езда на автомобиле достаточно комфортна и клиренс не требуемых пределов.

Приспособление для быстрой разборки стоек, сжатия (сжатия) пружины на них. Установка для разборки сборки амортизационных стоек легковых автомобилей Станок для разборки стоек своими руками

Одной из основных процедур при ремонте передней подвески является замена стоек. Это относится к автомобилю с подвеской Макферсон, когда стойка собрана.То есть стойка представляет собой амортизатор, пружину и опору с чашкой. Все это закреплено гайкой, которая накручена на стержень амортизатора. В итоге стойка находится в постоянной «боевой готовности», когда на напряжение работает работаетина, а на растяжение амортизатор.

. В этой статье мы хотим рассказать не о работе стоек, а о том, как трудно порой приходится автолюбителям при снятии пружины. Все дело в том, что пружина на стойке довольно мощная, а значит усилие ее сжатие очень большое. В итоге, при раскручивании гайки на штоке пружина может «стрельнуть», что может привести к травме. Да к тому же еще и при обратной сборке встанет вопрос о том, как же собрать стойку обратно, то есть сжать пружину. В помощь автолюбителям в этом случае в основном всевозможные съемники пружин. Обычно это система шпилек с крючками или шайбами. В результате стягивание пружин происходит за счет скручивания гайки по шпильке. Этот способ снятия пружиня вполне жизненный, однако и имеет свои недостатки.Основным из является большое время на закручивание раскручивание гаек по шпильке. В этой статье мы хотели бы вам предложить другую альтернативу, прекрасно справляющуюся с этой требующейся механикой гораздо больше усилий.

Приспособление для быстрой разборки стоек, замены (сжатия) пружины на них в гараже своими руками

Принцип работы этого приспособления основан на увеличении крутящего момента за счет изменения плеча приложения силы. Можно сказать классическое решение для многих случаев в механике. Так точками опоры будет стена, к которой консолью приделано плечо и стойка вернее пружина. Здесь усилия на стойку будут зависеть от длины рычага плеча. Фактически это ручки нашего приспособления. На них можно просто присесть и человеческого веса вполне хватит для того, чтобы сжать пружину. Взгляните на рисунок.

А теперь по порядку, как будет происходит замена, снятие пружины со стойки. Первоначально необходимо развести плечи приспособления и установить на чашку над пружиной.Далее сводим плечи между собой фиксируем, например отрезком трубы.

Дале просто садимся на трубу и тем самым сдавливаем пружину. Усилие на пружину можно регулировать собственным телом, садясь на рычаге чуть дальше или ближе к стойке. Откручиваем гайку, удерживающую поворотную опору и чашку пружины.

Аккуратно встаем, тем самым снимая напряжение на самой пружине, которая еще установлена ​​на стойке. После распрямления пружины снимаем ее со стойки.

Установку и сжатие пружины производим в обратную установку.

Резюмируя о съемнике пружин…

Необходимо сказать о том, что применение подобного приспособления оправдано в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которой поджимается пружина.Работы, связанные со снятием и заменой пружины при применении приспособления для расширенного упрощения, что пожалуй определяющим фактором при решении вопроса о применении чего-то специального в вашем гараже.

Эксплуатация и ремонт любого мотоцикла, зависит в первую очередь от мастерства водителя, но не только от его умения, а ещё и от инструмента и приспособлений приспособлений. И разобрать и отремонтировать многие агрегаты (двигатель, КП, задний мост, ходовая и т.д) только с помощью молотка и обычных рожковых ключей, если и удастся, то без порчи деталей это дело не пройдёт.

Для грамотного ремонта (без порчи деталей) нужен специальный инструмент и приспособления, с помощью которых при ремонте можно обеспечить точность их совмещения деталей и соосность, требуемое усилие, и т. п., ну и не покалечить самого себя. В этой статье мы рассмотрим несколько приспособлений, которые ощутимо облегчат ремонт отечественных тяжёлых мотоциклов.

Приспособление для сборки колёс.

На рисунке 1 показано полезное приспособление, которое поможет легко собрать колесо мотоцикла (например, при замене ступицы, обода или спиц).Основа приспособления это диск толщиной 35 мм (в средней части чуть толще), который можно выпилить из текстолита или толстой фанеры (фанеру можно использовать тонкую, но склеенную из нескольких слоёв).


1 - струбцина из шпильки (8 шт), 2 - обод колеса, 3 - спица, 4 - ступица, 5 - гайка оси, 6 - шайба или втулка, 7 - пластинчатый выступ упор для обода (8 шт.), 8 - втулка, 9 - ось колеса, 10 - винт упора обода (16 шт.), 11 - гайка струбцины (шпильки).

При работе, колесо (или обод) укладывается на диск (см.рисунок 1, б) и после этого нужно немного наживить (накрутить) спицы. Затем в центральное отверстие диска вставляется втулка колеса 8, и в втулку вставляется ось. Затем на ось надевается шайба 6 и всё скрепляется гайкой 5. Обод 2 притягивается самодельными струбцинами 1 и после этого равномерно затягиваются все спицы.

С помощью этого приспособления, детали колеса (обод, ступица, спицы) изначально, ещё до затяжки спиц, выставляются ровно и точность сборки здесь гарантирована. Да и работу по сборке колеса можно осуществить намного проще и быстрее.

Более удобный и универсальный стапель для сборки мотоциклетных колёс, можно сделать как показано в видеоролике чуть ниже, но для такой конструкции потребуется приобрести патрон от токарного станка.

Но у кого что-то не получится при сборке, и колесо после сборки станет кривым, то его не сложно подравнять подтяжкой соответствующим спиц. Очень подробно я об этом написал в статье «Как выровнять деформированное колесо мотоцикла» - статья находится.

Съёмник для маховика двигателя и заднего корпуса подшипника.

Рассухариватель клапанов
1 - пластина (90х100), 2 - втулка, 3 - рычаг для нажима на тарелку пружины.

На рисунке 3 показано приспособление для рассухаривания клапанов отечественного оппозита. А на рисунке 4 изображена опора 1, которая закрепляется со стороны камеры сгорания головки с помощью двух шпилек М8. И упирается опора (в камере сгорания) специальным брусочком в тарелки клапанов, чтобы клапан не открывался при рассухаривании.


1 - шток амортизатора, 2 - контргайка, 3 - удлинитель, 4 - пробка пера вилки.

Бывает, что после длительной эксплуатации или даже длительного простоя мотоцикла в гараже, пружины передней подвески от усталости металла немного проседают и осанка байка нарушается (и уменьшается дорожный просвет). Вилка тяжёлых отечественных мотоциклов итак не длинная, а тут ещё и просадка пружин. Поправить специальные вставки для пружин, которые нужно заказать токарю, согласно рисунку 6.

Из шестигранника на 13 нужно будет выточить удлинитель 3 (2 штуки), который нужно будет накрутить на шток вилки 1, и законтрить контргайкой 2.А сверху, на шпильку шестигранника навинчивается пробка пера вилки вместе с родной контргайкой. Этими вставками не только восстановится длина перьев вилки, но ещё и сама вилка станет немного жёстче, жёсткости просевших пружин всегда не хватает.

Синхронизатор карбюраторов.

Отрегулировать синхронизацию карбюраторов не так то просто (подробнее о синхронизаем). Устройство, показанное на рисунке 7, поможет одному карбюратору подпитывать другой, если настройка синхронизации чуть расстроилась.Установка этого устройства к тому же сделает работу оппозитного мотора более мягкой, устойчивой, и позволит немного сократить расход топлива. Главные жиклеры штатных карбюраторов с маркировкой 210, можно будет заменить на жиклеры с маркировкой 185, которые имеют чуть меньшую пропускную способность.

Это чуть обеднить топливную смесь, что вместе с электронным зажиганием, (о котором) позволит сократить расход топлива (особенно на средних оборотах), не снижая мощность двигателя.Да и запуск двигателя заметно улучшится, особенно в прохладную погоду.

Устройство состоит из двух шайб, сделанных из дюраля или латуни (бронзы) между головками цилиндров и карбюраторами. В шайбы следует вкрутить на эпоксидном клее (или холодной сварке) штуцеры, изготовленные из медных или латунных трубок, диаметром 8 - 9 мм. Шайбы устанавливают на каждую головку перед карбюратором (между карбюратором и впускным фланцем), с прокладками из паронита и затем на штуцеры шайб одеваем бензостойкий резиновый шланг, соединяя штуцеры обоих шайб между собой с помощью этого шланга и хомутиков (шланг проводим под двигателем).

Теперь, если какой то недостаток карбюратор будет испытывать топливо, он будет подпитываться горючей смесью от второго карбюратора и перебои на любых режимах исключены. Шайбы можно изготовить не как на чертеже круглыми, а подточить их по фланца карбюратора и впускного патрубка, и отполировать кромки фланца, что я и сделал на своём мотоцикле. Ну а если потребуется синхронизация карбюраторов с помощью вакуумометров, то с штуцеров нужно будет снять соединяющий их шланг и подсоединить к ним шланги от вакуумометров.

Надеюсь, что помочь владельцам тяжёлых отечественных мотоциклов, быстрей, легче и без порчи деталей произвести ремонт байка и хоть немного улучшить его эксплуатационные характеристики; успехов всем.

Самостоятельно и не боится испачкать свои руки. Также данное приспособление будет удобно для фиксирования различных труб для их обработки или сварки.

Для того, чтобы сделать приспособление для разборки стоек подвески своими руками, понадобится:
* Углошлифовальная машинка, отрезной круг, зачистная металлическая щетка
* Токарный станок по металлу
* Сверлильный станок, сверло по металлу 10 мм
* Металлический уголок 25 мм
* Ручные тиски
* Штангенциркуль
* Карандаш, рулетка
* Карандаш, рулетка
шуруповерт
* Швеллер 200 мм
* Шпилька М12 и длиная гайка к ней
* Профильная труба 20 * 20 мм
* Сварочный аппарат, электроды
* Защитные очки, сварочная маска, краги, наушники
* Тиски
* Пластиковая заглушка для профильной трубы
* Баллончик молотковой краски

Шаг первый.
Для начала нужно зачистить заготовку от ржавчины, с этой отлично справляется углошлифовальная машинка с зачистной металлической щеткой.

При работе с углошлифовальной машинкой будьте осторожны, одевайте защитные очки, перчатки, а также наушники.
Так как для этой самоделки понадобится шинка, то ее сделаем из угла размером 63 мм. При помощи штангенциркуля делаем разметку на металлическом уголке, шинка должна быть шириной 25 мм.

Далее начинаем отпиливать нужную часть от уголка при помощи УШМ с установленным в нее отрезным кругом.После отпиливания получаем две таких заготовки шириной 25 мм.


От шинок отмеряем 200 мм и отрезаем при помощи углошлифовальной машинки четыре одинаковых заготовки.


Их края желательно немного зашлифовать, чтобы не пораниться.


Шаг второй.
Далее установить кернер на край, отступив около 10 мм и делаем небольшое углубление.


После этого фиксируем заготовку в тисках и при помощи сверлильного станка делаем два отверстия по краям диаметром 10 мм.В процессе сверления периодически добавляем техническое масло, так сверло будет меньше нагружаться, а значит дольше держать режущую кромку. Также не забываем о средствах индивидуальной защиты, защитные очки обязательны.


Отрезка угла размером 25 мм отреза две заготовки длиной 50 мм при помощи углошлифовальной машинки.


При необходимости размер можно увеличить.

Шаг третий.
Просверленные по краям шинки делим ровно пополам.


Устанавливаем на среднюю длину ранее отрезанный кусок угла и при помощи него делаем разметку.


Далее по разметке отпиливаем ненужную часть при помощи УШМ, закрепив шинку в тисках, после чего примеряем 25-ый уголок.


Затем из куска 200-го швеллера отрезаем полоску шириной 25 мм и длиной 140 мм, воспользовавшись углошлифовальной машинкой. В итоге получается заготовка толщиной 9 мм, что вполне для жесткой конструкции.


На этой заготовке размечаем пять точек под будущие отверстия на одинаковом расстоянии. После чего делаем кернение и просверливаем отверстия диаметром 10 мм на сверлильном станке, закрепив деталь в ручных тисках.


В итоге должна получится такая деталь с пятью отверстиями.


Шаг четвертый.
Все детали практически готовы, нужно сделать шайбу на токарном станке по металлу, который просто вытачиваем из металлического прута необходимого диаметра.Также изготавливаем пруток со сквозным отверстием, на замену которого можно взять обычную трубу нужного диаметра. Затем к нему нужно приварить длинную гайку. Основание для закрепления в тисках будет профильная труба размером 20 * 20 мм.


Шаг пятый.
Теперь проделываем сварочные работы. При помощи болтов и ручных тисков собираем конструкцию из шинок. К ней привариваем уголок в специальный пропил, сделанный заранее. При работе со сварочным аппаратом будьте аккуратны, а также используйте средства индивидуальной защиты, такие как сварочная маска и краги.


После сварки получается такая деталь.


Шлак удаляем при помощи молоточка, после чего сварочный шов зачищаем металлической щеткой, установленной в дрель или шуруповерт. Их нам нужно сделать две, аналогичные действия производим с другой заготовкой. К одной из таких деталей с уголком привариваем профильную трубу строго посередине.
Шайбу, изготовленную на станке привариваем к шпильке.

Целью проекта было создание приспособления для монтажа и демонтажа пружин подвески легковых автомобилей, иными словами стяжки для пружин.Приспособление удовлетворять многим требованиям. Оно применяется для пружин разных типов т.е. пружин различной высоты, различного диаметра, жесткости. Оно должно быть простым в использовании и обслуживании. Соответствовать требованиям по технике безопасности и отличатся высокой надежностью.

Для работы с приспособлением требуется минимум квалификации. Для того, чтобы демонтировать пружину с телескопической стойки, необходимо следующее: во-первых, конечно же снять с автомобиля саму телескопическую стойку, также необходимо подать воздух в пневмоцилиндр для развода захватов приспособления на необходимое расстояние друг от друга, т. е. для зацепления максимально возможного количества витков пружины. После этого установить пружину на приспособление и как уже было сказано захватив максимальное количество витков, так же следя за тем, что бы крюки захватов надежно держали витки пружины. Далее подаем воздух в пневмоцилиндр который приводит в движение захват и тем самым сжимаем пружину.

Основной частью устройства является пневмоцилиндр. В верхней части (на штоке пневмоцилиндра) крепится захват, на котором установлены крючки для зацепления витков пружины и крепится на штоке пневмоцилиндра гайкой.Непосредственно на верхней части пневмоцилиндра крепится нижний захват, в который вставляются два упора для зацепления стойки.

Сам же нижний захват собран из следующих составных частей: кронштейн, в который вставляются две лапки, в которые, после вставляются два упора. Раздвигаются лапки при помощи винта, в которой нарезана правая и левая резьба, а в самих лапках запрессованы втулки с резьбой.

Детали разработки

Детали разработки

Детали разработки

6. 1 Обзор применяемых приспособлений для разборки амортизационной стойки

6.2 Описание проектируемого приспособления для монтажа и демонтажа пружин

6.3 Расчёт проекта

6.3.1 Расчёт необходимого диаметра пневмоцилиндра

6.3.2 Расчёт прочности стяжной шпильки

6.3.3 Расчёт цилиндра на прочность

6.3.4 Расчёт винта крепления крючкового захвата на срез

6.3.5 Проверочный расчёт лапки верхнего захвата на изгиб

6.3.6 Проверочный расчёт лапки нижнего захвата на изгиб

6.3.7 Проверочный расчёт нижнего упора на изгиб

6.3.8 Проверочный расчёт нижнего упора на изгиб

6.4 Расчёт себестоимости изготовления устройства

6.4.1 Полная заработная плата предприятия рабочих, занятых на сборке

6.4.2 Дополнительная заработная плата сборки

6.4.3 Общепроизводственные накладные расходы на изготовление

6.4.4 Расчёт показателей экономической эффективности

Пояснительная записка 21 лист описания и расчетов, спецификации.

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

Различные концепции инструмента:

Рассмотрим второй вариант подробнее.

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин.Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.


При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Важно: Почему механический съемник нельзя применять поодиночке? При сжатии, пружина выгибается, контролировать этот процесс невозможно.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, улучшающее давление.При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или 4 съемника.

Правильная установка съемников на пружину

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов.

Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток - не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Популярное: Струбцина своими руками облегчает работу мастеру и экономит его деньги

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Может быть переносным и стационарным.Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между этим находится пружина.


Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет для автосервиса.

Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря ​​свободны, работать удобно и безопасно.

Разумеется, есть съемники с компрессорами, электроприводом, прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Изготовление съемника пружин амортизаторов

Многие автолюбители используют обычную цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина становится напряжой.Это опасный способ: если цепь соскользнет, ​​распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

Используемые материалы:


Дрель, болгарка, напильник, сварочный аппарат - такой набор либо есть в гараже, либо доступно у соседа за пару пива. К верхней части домкрата (где установленная вертушка с редуктором) собирается площадка из уголка. Затем к ней приваривается кронштейн по размеру опорной чашки.

К штатной опорному рычагу домкрат прикручивает шатун, в него будет заходить стойка амортизатора.


Не нужно беспокоиться за прочность конструкции. Домкрат поднимает автомобиль, шатун также выдерживает огромную нагрузку. А для усиления консольной конструкции кронштейна, привариваем тяги из штоков амортизатора.

Съемник универсален: длина амортизатора позволяет обслуживать любые стойки для легковых автомобилей, а также большинство внедорожников.

Следующий съемник пружин, который легко сделать своими руками - стягивающего типа. Подойдет для небольших размеров пружин, поскольку развить на таком приспособлении большое усилие - нереально.


Комплектующие еще более доступные, чем в предыдущей конструкции. Кусок трубы, уголок и длинный болт М14 - М18. Можно использовать шпильку.
Из уголка и распиленных кусочков дюймовой трубы свариваем кронштейны. Съемник состоит из двух одинаковых стяжек, так что кронштейнов должно быть четыре.


Обязательно ввариваем направляющие втулки для шпильки. Иначе при затяжке кронштейны будут подклинивать.


Пружина стягивается при синхронном закручивании гаек на шпильках. Если вы пользуетесь набором из 2-х стяжек - устанавливать их следует строго симметрично.

Как заменить передние пружины стойки на БМВ Е39

≡ 22 февраля 2017 · Рубрика: E39 (1996-2003), Своими руками

А А А

Множество ценителей автомобилей знаменитой 5-ки БМВ с кузовом Е39 рано или поздно сталкиваются с проблемой амортизационных стоек и винтовых пружин на новые.Это прежде всего, безопасностью езды. Но не стоит сразу спешить на СТО, так как в статье будет рассказано, как осуществить это своими руками, не прибегая к помощи работников автомобильных мастерских.

Общий порядок замены

Передняя подвеска БМВ 5 серии (Е39) создана автомобильной компанией Nissan. Но, несмотря на её особый вид, амортизационные стойки, винтовые пружины и гидравлические амортизаторы имеют аналогичные крепления, как и у задних амортизаторов, поэтому их снятие не представляет большого труда. При этом необходимо придерживаться установленных правил и придерживаться установленных правил.

1 - амортизационная стойка, 2 - винтовая пружина, 3 - газонаполненный амортизатор, 4 - стабилизатор поперечной устойчивости, 5 - штанга стабилизатора, 6 - рулевая тяга, 7 - балка передней подвески, 8 - рулевой механизм, 9 - тяга, 10 - рычаг поперечной подвески

Порядок замены передних пружин и амортизационных стоек на БМВ 5 серии (кузов Е 39), происходит следующим образом.

  1. Сначала необходимо снять амортизационную стойку.
  2. Затем необходимо снять винтовую пружину.
  3. После замены винтовой пружины, надеть её на амортизатор.
  4. Установить амортизационную стойку на автомобиль.

Как снять переднюю стойку БМВ Е39

Теперь, узнав последовательность ремонтных работ, можно приступить к описанию их проведения.

  1. Необходимо поднять переднюю часть автомобиля и зафиксировать её на подъемнике или автомобильном домкрате.
  2. Открутить переднее колесо и отставить его.
  3. Поперечный рычаг подвески необходимо слегка приподнять и зафиксировать при помощи ещё одного автомобильного домкрата.
  4. Во внутренней стороне двигательного отсека находится выпуклая ниша для колеса, на которой имеются три гайки, которые крепят амортизационную стойку к кузову автомобиля, поэтому их необходимо слегка ослабить.

    Важно знать: помимо трёх гаек, которые крепят амортизационную стойку, посередине находится ещё одна, её откручивать не нужно, так как её функция состоит в том, чтобы удерживать амортизационную стойку в собранном состоянии.Если владелец автомобиля хочет поменять некоторые детали стойки, тогда гайку откручивать нужно.

  5. На нижней стороне амортизационной стойки ослабить болт и гайку.
  6. Следующее, что нужно сделать, выбить болт и освободить амортизационную стойку.

    Важно знать: болт можно выбивать при помощи различных приспособлений, но при этом ни в коем случае не повредите его!

  7. После этого нужно медленно опускать подъёмник или домкрат с одновременным выводом поворотного кулака из зацепа с амортизационной стойкой (это действие можно совершать одному, но лучше всего с помощником).

Снятие винтовой пружины

Перед тем как собирать винтовую пружину на автомобиле менять БМВ 5 Е 39, необходимо обеспечить следующие тонкости:

  • пружины, установленные на установленной стойке, отличаются друг от друга в зависимости от модели установленного двигателя;
  • каждая пружина имеет цветовое обозначение и их нельзя менять местами при установке назад;
  • если цвет по какой-либо причине, то перед снятием необходимо самому его нанести, при этом разные цвета на правую и левую пружины;
  • у различных моделей, и отличные друг от друга винтовые пружины.

Также важно знать, что в процессе замены винтовой пружины на амортизационную стойку ни в коем случае не должна попасть грязь и пыль. Кроме этого, стойку запрещается зажимать в тисках. Для снятия амортизационной пружины специальное сжимающее приспособление.

В целом процесс снятия пружины происходит следующим образом.

  1. Пружину необходимо сжать до такой степени, пока не покажется опора стойки? расположенная в верхней части, и её можно будет проворачивать рукой (используются два крюка-сжимателя).
  2. Затем ослабляется гайка поршня поршня (в это время винтовая пружина зажимается, а гайка штока удерживается при помощи гаечного ключа).
  3. После этого необходимо снять все детали верхней опоры.
  4. Снять винтовую пружину с амортизационной стойки (при проведении этих действий важно не поцарапать и не повредить шток поршня).
  5. Затем все снятые детали необходимо выполнить в промывочный бензин и тщательно вычистить, просушив ударым воздухом.

Важно знать, что на всех промытых и обезвоженных указанным способом отсутствовать грязь и пыль.Они должны быть визуально осмотрены, и если на них видны следы износа либо повреждений, их в обязательном порядке заменить.

После того как амортизационная стойка разобрана, можно замену самой стойки и винтовой пружины. Тут также важно знать одну деталь. Если утрачены амортизационные свойства либо имеющегося поршня, то такая стойка не подлежит какому-либо ремонту. Её нужно менять.

Детали, которые подлежат замене на амортизационной стойке:

  • втулка резиновая верхняя;
  • специальная гайка;
  • специальная прокладка;
  • верхняя опора для винтовой пружины;
  • подушка резиновая расположенная вверху;
  • втулка резиновая расположенная вверху;
  • специальная чашка;
  • манжета, защищающая от пыли;
  • буфер, предназначенный для хода и сжатия;
  • пружина винтовая.

Сборка

Порядок, по которому будет происходить сборка амортизационной стойки, в следующем.

  1. удалить воздух при помощи нескольких поступательных движений поршень вверх и вниз (в обязательном порядке с поршнем должны проходить полную длину).
  2. Если сторона поворотного кулака находится внизу, то шток поршня нужно вытянуть, если вверху, то наоборот вдвинуть.
  3. Винтовую пружину нужно сжать специальным прибором и надеть на амортизационную стойку (при этом нужно следить, чтобы она села в чашку правильно).
  4. После этого на амортизационную стойку необходимо надеть все детали по указанному порядку.
  5. На шток поршня надевается буфер (для сжатия), пылезащитная манжета и чашка в правильном направлении.
  6. Перед тем как надевать верхнюю опору стойки, в обязательном порядке необходимо выемку, расположенную на верхней окружности.
  7. Опору надевают так, чтобы специальная выемка после установленной амортизационной стойки была направлена ​​на внутреннюю часть машины. друг к другу).
  8. На шток навинчивается новая гайка с усилием в 18–24 н. м., при этом её необходимо удерживать в правильном положении.
  9. После того, как это всё сделано, необходимо медленно разжимать винтовую пружину и следить за тем, чтобы она вошла в специальную чашку на амортизационной стойке.

После того как амортизационная стойка собрана по всем техническим требованиям, её можно установить на машину.

Установка собранной амортизационной стойки происходит в обратную связь, как она снималась. Важно знать, что тормозной шланг при подключении не был перекручен!

Видео по замене передних амортизаторов BMW 5 series E39

Проверка выполненной работы

После того, как амортизационная стойка была установлена, в обязательном порядке нужно проверить работу на правильность следующим образом /

  1. Несколько раз своей повернуть рулевое колесо вправо и влево, осмотрев тормозной шланг, он не должен натыкаться и тереться об какие-либо детали стойки либо кузова.
  2. Три гайки верхней опоры, которые находятся в моторном отсеке, затянуть, прилагая усилие в 45–53 н. м.
  3. После этого забивается болт амортизатора на его нижнюю часть поперечный рычаг.
  4. Если при замене амортизатора отключался тормозной шланг, то в обязательном порядке необходимо прокачать тормозную систему.

Придерживаясь действовать, можно избежать визита в СТО и осуществить самостоятельную замену.

Оцените статью: Поделитесь с друзьями!

Передняя стойка Калина | РтиИваз.ru

Здравствуйте, читатели блога Rtiivaz.ru. Сегодня мы будем рассматривать переднюю амортизаторную стойку автомобиля Лада Калина. Опишем, как определить неисправности и в каком порядке производства замену передней стойки Калины своими руками.

В блоге, ранее я уже опубликовал статью о подвеске автомобиля. Там была такая глава «ПОДВЕСКА ТИПА МАКФЕРСОН». В ней было сказано, что основным элементом такого типа подвески является амортизационная стойка, также называемая качающая свеча.В качестве напоминания о статье привожу ссылку на эту статью тут.

Вот теперь пришло время рассмотреть более подробно устройство стойки на Ладе Калина. Ниже приведено схематическое изображение передней стойки Калины в сборе. Смотрите внимательно подробный чертеж стойки передней Лады Калина, чтобы было более понятно расположение деталей. Из чертежа видно, что в состав стойки передней на Калине входит амортизатор, винтовая коническая пружина, буфер сжатия, изготовленный из пенополиуретанового материала и верхняя опора, которая крепится к чашке брызговика тремя самоконтрящимися гайками.

Амортизатор Калины нижней части крепится к поворотному кулаку двумя болтами. Верхний, из которых эксцентриковый. С его помощью регулируется развал передней оси.

Конструкция верхней опоры Калины отличается от предыдущих моделей ВАЗ 2108, 2110. В опоре Калины вместо запрессованного упорного подшипника находится стальная втулка, вваренная в резиновый массив самой опоры, имея тем самым как бы одно целое с опорой.

Опорный подшипник VBF Лады Калины (1118-2

0ЛВ)

В Калине применяемый опорный шариковый подшипник, имеющий больший диаметр и другую конструкцию по сравнению с другими типами амортизационных стоек передних. Расположен упорный подшипник между верхней опорой и пружиной. Под весом автомобиля он постоянно находится в сжатом положении, что устраняет все зазоры и стуки.

Резиновые проставки под пружины Лады Калины (ВАЗ 1118-23-01)

Под ним находится металлическая чашка и проставка под пружины, изготовленная из толстого резинового материала, она установлена, чтобы не было контакта между металлом пружины и чашки. Резиновая подушка не дает появляться стукам от соприкосновения двух металлических деталей.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ СТОЙКИ ПЕРЕДНЕЙ

  1. Появление стуков при движении по неровницам в районе стойки. Это бывает, тогда когда упорный подшипник рассыпался и не выполнял свою функцию должным образом. Также такое бывает, если лопнула винтовая пружина.
  2. При наезде на препятствие автомобиль качается некоторое время из-за того что сам амортизатор не гасит колебания.
  3. При визуальном осмотре, если вы увидите стойку мокрая на сухой дороге, это значит, передней амортизатор потерял свою герметичность. Масло из него вытекает наружу.

ЗАМЕНА СТОЕК НА КАЛИНЕ ВАЗ 1117, 1118, 1119

[выделить] Видео: [/ выделить]

Итак: По какой либо из вышеперечисленных причин, проверьте, что менять амортизатор на Калине надо! Первое что надо для замены стоек на Калине ваз 1117, 1117, 1119 это подготовить необходимые инструменты…

  1. Гаечные ключи на 17, 19 и 22, желательно накидные. Накидными ключами легче срывать застарелую резьбу. Можно конечно применить торцовые головки с аналогичными инструментами.
  2. Монтажка и молоток, с их помощью легче будет отделять нижнюю часть амортизатора от поворотного кулака.
  3. Баллонный ключ, для снятия и установки колеса.
  4. Плоскогубцы.
  5. Ключ гаечный рожковый, чтобы удерживать шток при откручивании верхней гайки.
  6. Головка торцевая на 13 с воротком, а лучше с трещоткой (с ней быстрее откручивать и закручивать гайки).
  7. Стяжки для пружин.

По-хорошему надо приготовить смазку WD-40, или что-то аналогичное, на случай, если резьба сильно прикипела и гайка или болт не откручивается.Также нужен домкрат лучше два или какой-то надежный упор, на случай если машина накренится и слетит с упора. Придется хорошо работать молотком и монтировкой, кузов будет качаться и поэтому для страховки нужна дополнительная опора.

Видео 2


Для того, чтобы заменить хотя бы один из элементов, который входит в состав передней стойки Калины, нужно извлекать из своего посадочного места весь узел. Для этого открываем капот и ключом на 22 срываем верхнюю гайку опоры, при этом придерживая шток амортизатора ключом на 9.Откручивать гайку полностью пока не надо. Баллонным ключом также срываем гайки колёса и только после этого поднимаем машину домкратом. Сразу же надо подставить упор для страховки.

Теперь уже можно спокойно открутить колёсные гайки и снять колесо. Шланг тормозной прикреплён к стойке, поэтому его надо освободить с крепления, чтобы он не мешал, когда мы будем вынимать стойку. Вот теперь нам пригодится WD-40, надо обработать все болты и гайки, которые придётся откручивать. Главное надо побрызгать на нижние гайки и болты амортизатора, крепящие узел к поворотному кулаку.

Снимаем гайку рулевого наконечника и сильными ударами бьём по ушку, в который вставлен шаровой палец наконечника, при этом вставляем монтировку между рулевым наконечником и его креплением на стойке. Если есть специальный съёмник, можно выпрессовать палец с помощью него. Откручиваем две самоконтрящие гайки крепления амортизатора к поворотному рычагу. Для этого используются ключи на 17 и 19. Лучше использовать аналогичные головки и вороток.

После того как сняли гайки бывает так, что болты не выходят.Их приходится выбивать. Выбирать их надо сначала через деревянную чурку, чтобы не испортить резьбу, а затем, используя пробойник с меньшим диаметром, выбивать болт, когда он уже утопится в поворотный кулак.

Видео 3


Вынув болты с помощью монтажа и молотка, отделяем нижнюю часть амортизатора от поворотного кулака. Затем можно приступать к гайкам крепления опоры к кузову в подкапотном дизайне. Откручиваем гайки, придерживая стойку снизу другой рукой, опускаем ее вниз и вынимаем.

РАЗБОРКА ПЕРЕДНЕЙ СТОЙКИ КАЛИНА

Прежде чем начинать разборку передней стойки на Калине, необходимо сжать пружины, чтобы они не «выстрелили» при откручивании верхней гайки. Для этого используют стяжки для пружин. Они бывают разных видов, но принцип действия у всех одинаковый. Для наглядности фото стяжки пружин одного вида ниже:

Стяжки для пружин

Стяжки для пружины с двух сторон пружины, надеваем крюки на витки, ключом проворачивая шпильки равномерно стягивая с обеих сторон до сторон, пока пружина перестанет упираться в прокладку.

Далее откручиваем верхнюю гайку штока амортизатора. Затем можно снять опору стойки на Калине вместе с подшипником и другими легко элементами верхней опоры. Снимаем пружину, а потом вынимаем со штока амортизатора буфер хода сжатия и защитный чехол. Для этого надо потянуть их вверх с небольшим усилием.

Все! Старую переднею стойку Калины мы разобрали, теперь можно начинать собирать новую…

СБОРКА ПЕРЕДНЕЙ СТОЙКИ КАЛИНА

Вначале сборки передней стойки Калины на шток нового амортизатора надеваем сначала защитный чехол, а затем буфер сжатия, так называемый отбойник передней стойки.

Отбойник передней стойки Лада Калина (ВАЗ 1118-2

6-01)

Берём новые пружины (если старые пришли в негодность), стягиваем их до нужной высоты и устанавливаем на амортизатор. Устанавливаем так, чтобы нижний крайний виток лёг в углубление, предназначенное для него.

Опоры передних стоек Лады Калины без подшипника (ВАЗ 1118-2

2ЛВ), с подшипником (1118-2

0ЛВ)

Новую опору стоки Калины переворачиваем и вставляем в нее упорный подшипник той стороной, на которой есть надпись или метка «верх». Вкладываем ограничитель сжатия и чашку пружины.

Теперь пришла очередь резиновой прокладки, так называемую автослесарями «подушка» пружины. Собрав все элементы опоры стойки передней Калины, аккуратно переворачиваем её и в таком виде устанавливаем на шток амортизатора. Устанавливаем так, чтобы крайний верхний виток пружины точно лёг в углубление резиновой прокладки «подушки», предназначенное для него. Затем закручиваем верхнюю гайку штока.

После того как сняли стяжки, проверяем, правильно ли стоит пружина в стойке.

Далее можно установить переднею стойку на свое штатное место на автомобиле Лада Калина. Начинаем с того, что снизу вставляем верхнюю опору стойки в кузов и наживляем три гайки. Затем вставляем нижнюю часть в поворотный кулак. Для этого придётся немного потрудиться, потому что поворотный кулак в своё место на нижней части стойки входит всегда туго. Очень трудно просунуть болты крепления к поворотному кулаку на свое место, из-за того, что отверстия на стойке Калины и на кулаке совпадают.

Ставим на место рулевой наконечник, затягиваем его и не забываем про крепление тормозного шланга.

После всего этого можно окончательно затянуть нижние болты и гайки крепления верхней опоры. Производя все те же самые действия, меняем переднею стойку с другой стороны автомобиля Калина.

ВАЖНО !!! Сразу после замены передних стоек Калины обязательно поехать на сервис и сделать развал-схождение. Иначе из-за того, что углы установки колёс будут нарушены грубейшим образом, шины на вашем автомобиле будут быстро и неравномерно изнашиваться.Лада Калина будет вести себя на дороге не лучшим образом, что может привести к ДТП.

Напоследок хочется сказать, что если вы, следуя моим инструкциям, заменили передние стойки на Калине, то вы в принципе можете все тоже, самое заменить и на других автомобилях, особенно ВАЗовского производства. Да и многие иномарки имеют примерно ту же самую конструкцию, как на Калине.

Такая же конструкция передних стоек и на Рено Логан.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
