ИБП своими руками
Наиболее известны компьютерные источники бесперебойного питания (ИБП, или UPS). Обычного компьютерного бесперебойника хватает на несколько минут, необходимых для того, чтобы пользователь успел сохранить данные и завершить работу в штатном режиме. Вести речь о долговременном питании множества приборов потребления в данном случае бесполезно. Если необходимо обеспечить работу систем «умного дома», приборов отопления или другой бытовой техники, то понадобится более мощное устройство, рассчитанное на долговременную работу. Можно приобрести готовый прибор, но для людей подготовленных и разбирающихся в электротехнике привлекателен вариант самостоятельного изготовления бесперебойника. Это поможет в какой-то степени сэкономить деньги, даст возможность применить свои навыки и получить в результате устройство, максимально соответствующее потребностям конкретного потребителя.
Как сделать бесперебойник своими руками?
Обеспечить бесперебойное питание приборов в течение достаточно длительного времени могут только устройства на основе мощных и емких аккумуляторов, для которых надо использовать зарядное устройство соответствующей мощности и инвертор, преобразующий постоянное напряжение в стандартные 220 В. Наибольшую сложность будет представлять именно изготовление инвертора, поскольку от того, какой он выдает синус — чистый или меандр разных типов — зависит, какие приборы смогут быть запитаны от полученного комплекта. Некоторые устройства не воспринимают импульсное напряжение с большим числом высокочастотных гармоник — это надо учитывать, планируя создание ИБП.
Большинство пользователей предпочитают использовать готовый инвертор заводской сборки, поскольку обеспечить необходимую частоту для дома и всех потребителей достаточно сложно.Что потребуется?
Для изготовления ИБП своими руками в первую очередь потребуются аккумуляторы от мощного автомобиля — КамАЗа или иного подобного грузовика. Необходимо использовать пару аккумуляторов на 12 В, соединенных последовательно и обладающих емкостью от 190 А·ч. Устройства малой емкости заряжаются быстрее , но более требовательны к режиму зарядки и болезненно реагируют на перезаряд. Кроме того, понадобится зарядное устройство, обладающее достаточной мощностью, и инвертор.
Из всех этих компонентов однозначно купленными будут аккумуляторы, и, поскольку на них все равно придется тратиться, то лучше купить новые, а не бывшие в употреблении. Зарядное устройство можно собрать самостоятельно, как и инвертор, хотя специалисты утверждают, что результат в любом случае будет уступать заводским образцам из-за низкого качества деталей и комплектующих.
Если принимается решение собирать оба узла самостоятельно, то следует использовать новые, качественные детали.Правила безопасности и важные советы
Прежде всего, следует соблюдать правила безопасности при работе с электроприборами и с установками под напряжением. Если производится сборка всего ИБП или отдельных узлов своими руками, к перечню обычных требований прибавляются правила безопасности при работе с нагревательными приборами. Работа с паяльником требует осторожности, оптимальный вариант — использование паяльной станции с вытяжкой и специальной безопасной подставкой.
Важный момент — использование достаточно толстого соединительного провода. Если его сечение не будет соответствовать установленным нормам, провод будет сильно греться и может расплавиться, что вызовет прекращение работы комплекта и создаст угрозу возгорания.
Рекомендуется использовать медный многожильный провод сечением 12 мм2 («косичку»), который сможет выдержать ток до 100 А.Пошаговый алгоритм действий
Для того чтобы изготовить бесперебойник своими руками, надо выполнить определенную последовательность действий. Прежде всего, надо определиться с тем, какие узлы будут созданы самостоятельно, а какие лучше приобрести в готовом виде. Затем нужно обзавестись необходимыми узлами, элементами и деталями комплекта, приобрести аккумуляторы. Начинать сборку без них не рекомендуется, так как зарядное устройство должно в точности соответствовать характеристикам АКБ.
Схемы и пояснения
Рассмотрим структурную схему ИБП.
Сначала преобразователь (другое название инвертора) получает с аккумуляторов постоянное напряжение 12 В, превращая его в импульсное переменное напряжение (меандр) 310 В. Затем при помощи фильтра высших гармоник срезаются излишки, доводя форму сигнала до синусоиды с амплитудой 220 В. На схеме отмечен важный момент — напряжение зарядного устройства для данных АКБ должно составлять 28,8 В. Эта величина позволяет обеспечить полноценную зарядку аккумуляторов без риска перезаряда, выкипания или выхода АКБ из строя.
Бесперебойное питание обеспечивается переключением с сетевого источника на ИБП, производящимся при изменениях сетевого напряжения — его падении или полном исчезновении. Некоторые приборы отсекают и скачки напряжения, переводя питание потребителей на ИБП до тех пор, пока сетевое напряжение не придет в норму.
Для переключения питания используется реле, на которое постоянно подается напряжение из сети.
При его значительном падении или отключении контакты реле переключают питание на ИБП, а при появлении напряжения — вновь замыкаются и включают подачу тока из сети.Полезное видео на эту тему
Возможные проблемы и нюансы
Работа блока питания сопровождается сильным нагревом деталей и требует качественного охлаждения. Для этого обычно используется вентилятор соответствующего размера (иногда подходит компьютерный кулер, реже приходится устанавливать более крупные образцы). Распространенной ошибкой является присоединение питания вентиляторов к аккумуляторам (выходным клеммам). При переходе комплекта на автономный режим вентиляторы продолжают работать, способствуя разрядке АКБ, хотя в этом режиме они не нужны. За состоянием вентиляторов необходимо постоянно следить, они являются наиболее слабым звеном всей системы и часто выходят из строя, оставляя блок питания без охлаждения, чего допускать нельзя.
Необходимо следить за правильным соединением аккумуляторов. Последовательное соединение обеспечивает равномерную нагрузку и одинаковый расход заряда, тогда как при параллельном работает только один аккумулятор, что способствует его скорейшему выходу из строя.
Источник бесперебойного питания, созданный своими руками, проще поддается ремонту или модернизации.Кроме того, подобный комплект можно использовать в связке с солнечными батареями или ветрогенератором, что существенно расширяет возможности ИБП и выводит его на автономный уровень функционирования.
Что можно сделать из бесперебойника от компьютера
Главная » ПО » Что можно сделать из бесперебойника от компьютераСтарый бесперебойник
В нашей доблестной организации есть мастерская, которая периодически монтажирует свои поделки. А на монтаж типа «пробурить 2 маленьких дырочки, а ближайшая розетка в 3х километрах» они ездят очень часто. Естественно им приходится возить здоровенный генератор на 3 киловатта. Дир задумал купить преобразователь (инвертор) 12-220в, но он стоит от 1500р, что гораздо больше затраченных за год на бензин для генератора денег. и тут нас посетила мысль, а на что нам горка бесперебойников?
Первый попавшийся бесперебойник не выдержал тестовых прогонов. Спекся за 5 минут(, вечная ему память.
Быстренько была выбрана самая мощная жертва, ИБП Ippon, 800 вольт-ампер на выходе.
Трансформатор без аккумулятора не держится, пришлось его намертво прикрутить саморезами.
Проблему перегрева было решено устранить принудительным воздушным охлаждением. В лицевой части пришлось сделать несколько отверстий.
Сетка металлическая, приклеена термопистолетом.
Нужно было конечно еще приклеить мелкую сеточку от пыли, но это в голову пришло уже после сборки. Разбирать обратно лень, приклею во время чистки.
Все разъемы с задней стороны
Убраны за их полной ненадобностью. Так же приклеена сетка.
Понадобилась пара вентиляторов. 8ми сантиметровые китайцы идеально подошли. утеплитель проложен в местах не плотного соприкосновения вентиляторов с корпусом.
12-ти вольтовые провода наращены длинными проводами с крокодилами, чтоб цеплять к аккумулятору автомобиля. Отверстия от телефонных разъемов в корпусе источника бесперебойного питания тоже пригодились. USB случайно был оторван.
В боку ИБП установили розетку)
Вот почти и все
Еще был выдернут бипер, достал он, честное слово. Вот такой получился кросавец инвертор 12-220в :
Спокойно тянет небольшой перфоратор на 550Вт, дрель на 600, и не греется (тупо не успевает от мощного воздушного потока)
Запись опубликована в рубрике Переделки. Добавьте в закладки постоянную ссылку.sdelalsam.com
Инвертор из бесперебойника
В быту иногда возникает острая необходимость в бесперебойном питании различных устройств. Это могут быть аварийное освещение, инкубаторы, аквариумное оборудования или простой усилитель, с которым компания вырвалась на природу. Современные бюджетные компьютерные источники бесперебойного питания способны проработать не более получаса от автономного питания, а те которые могут и специально для этого предназначены, стоят совсем других денег. Автомобильные инверторы на выходе не всегда выдают частоту в 50 Гц. Если нужна автономность на несколько часов, тогда в голову сразу приходит мысль, можно ли запитать UPS от обыкновенного автомобильного аккумулятора. На этот вопрос мы и постараемся сегодня дать ответ, сделаем инвертор из ИБП своими руками.
Для переделки в инвертор мы выбрали UPS Mustek Power Must 800 USB (номер платы 098-17615-00-S1), этот UPS как будто создан для того, что бы его переделали, тем более нагрузка в 500 Вт для бытовых целей не такая уж и малая.
Переделка ИБП под автомобильный аккумулятор будет разбита на несколько этапов:
- Отключение функции Green Power
- Установка активной системы охлаждения
- Реальные тесты
Green Power в UPS – некая хитрая фишка, которая не дает бесперебойнику достаточно долго работать от АКБ. В разных аппаратах проявляется и реализуется по-разному, в одних она отключает UPS, который работает без нагрузки через 5-10 мин, в других аппаратах Green Power не дает работать UPS более 25-30 мин в независимости от его нагрузки. Иногда эту функцию можно отключить с помощью специального резистора, но бывает, что процесс отключения зашит в микроконтроллер UPS, и тут уже ничем ему особо не поможешь.
Первым делом открываем корпус и для себя делаем фотографию его внутренностей, это нужно сделать для того, что бы в дальнейшем не возникало вопросов, что и куда подключать при обратной сборке.

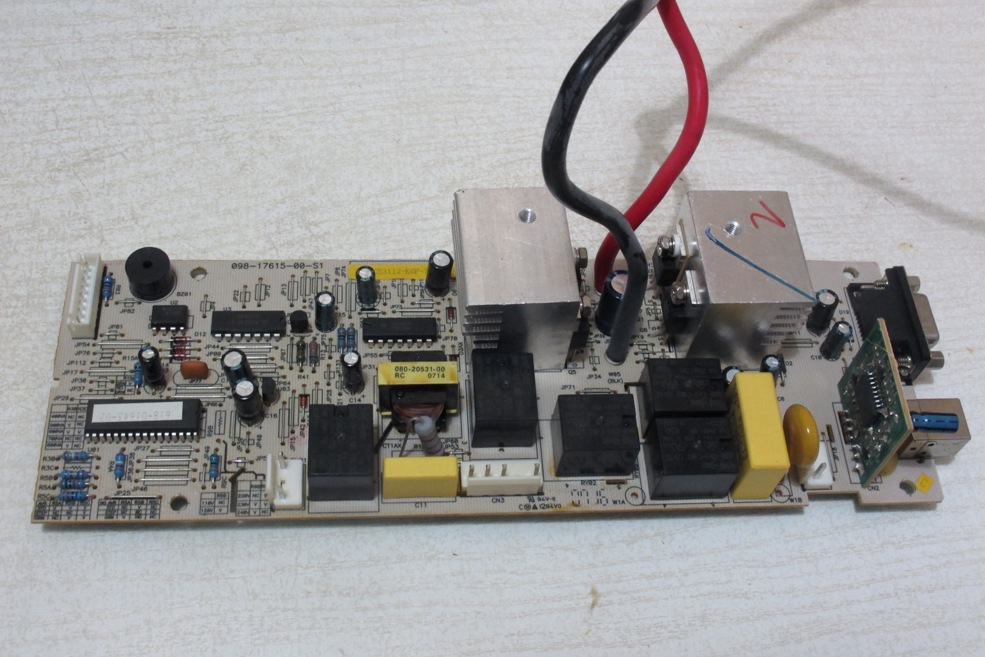

Поле чего отключаем все провода и достаем плату управления, номер платы 098-17615-00-S1.

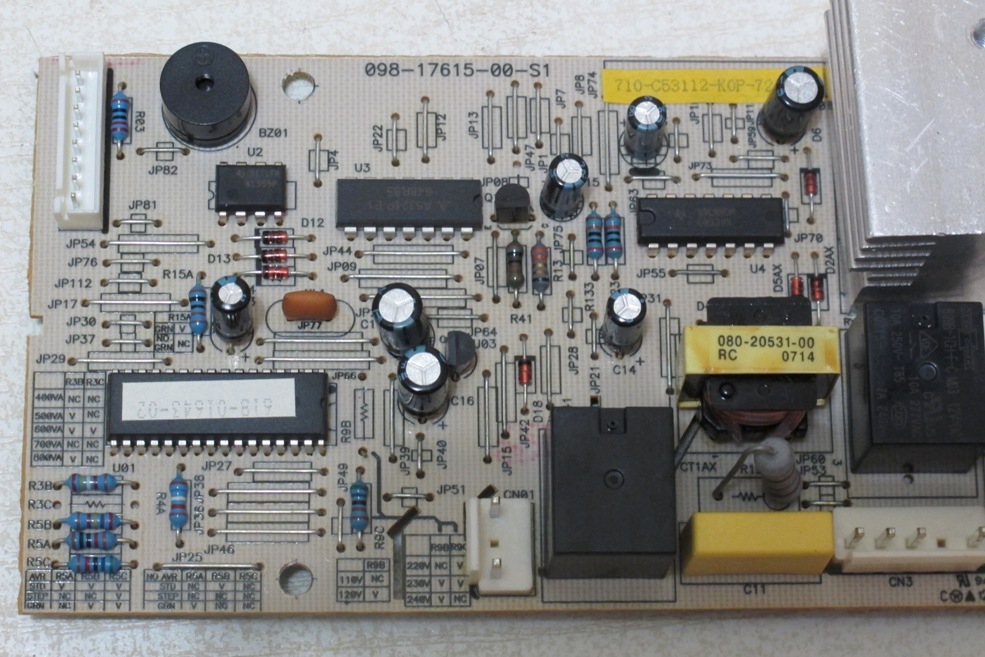

Если рассмотреть плату поближе можно увидеть, что на ней нанесены таблицы меняющие режимы работы бесперебойника.
Нас интересует резистор R15A, который отвечает за функцию Green Power. Аккуратно выпаиваем резистор с платы, а для любителей тишины еще можно произвести небольшие манипуляции с бузером. Если хочется полностью избавиться от писков, которые издает ИБП можно отпаять перемычку JP82 или выпаять сам бузер, а для тех, кто хочет приглушить звук достаточно впаять небольшой резистор на 100-300 Ом, вместо этой перемычки.
Следующим шагом станет установка 80мм вентилятора и небольшая доработка корпуса UPS.

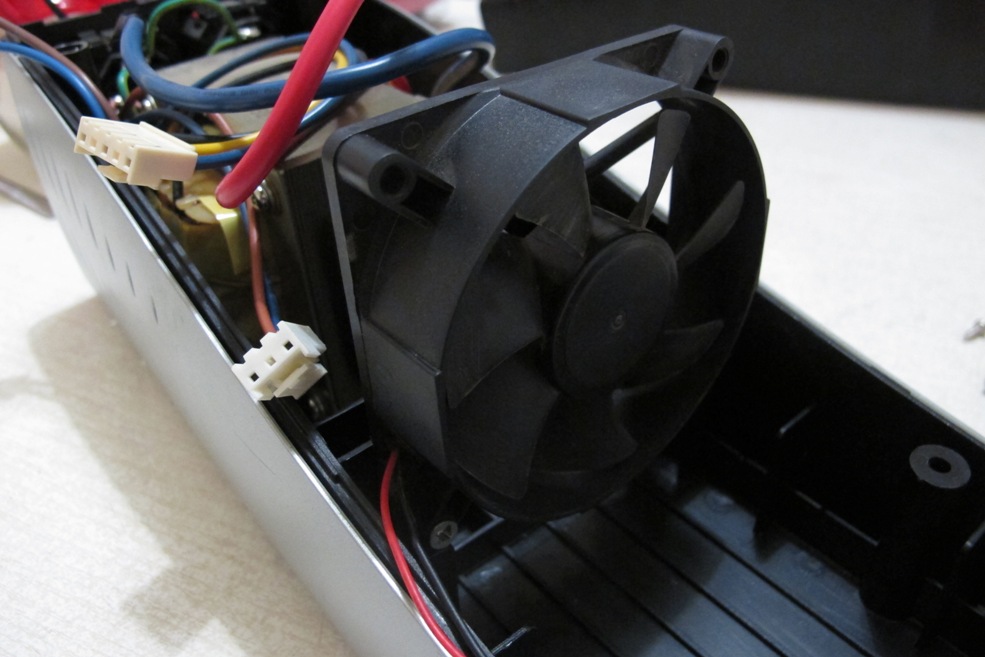

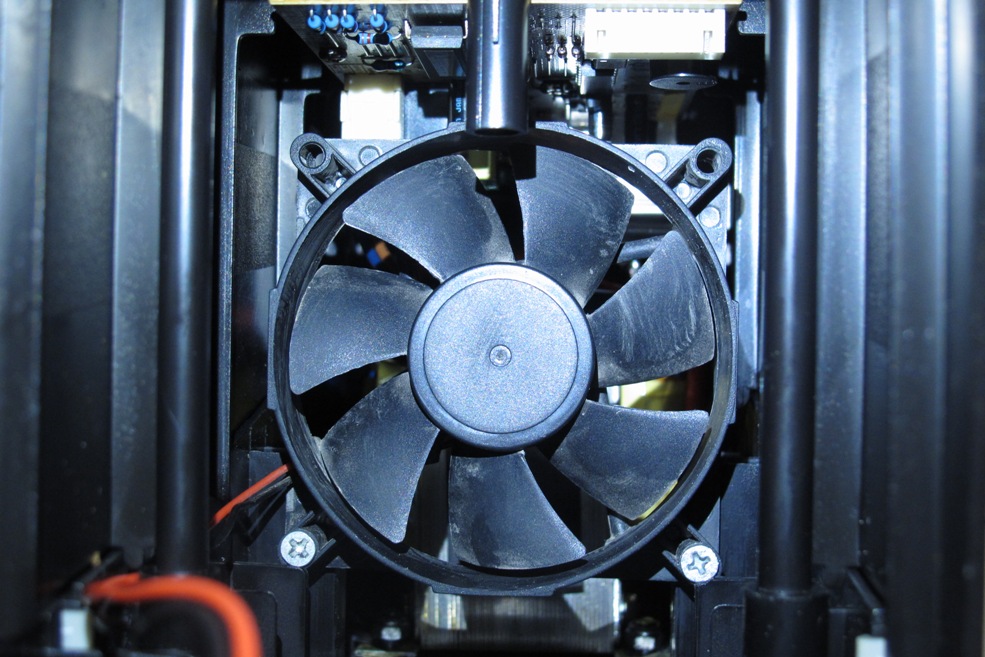

Вентилятор отлично крепится к пластиковым перемычкам, которые уже есть внутри корпуса.
Как видим вентилятор размещается по центру корпуса, что дает возможность обдувать воздухом не только трансформатор, но и радиаторы транзисторов, расположенные в верхней части корпуса.

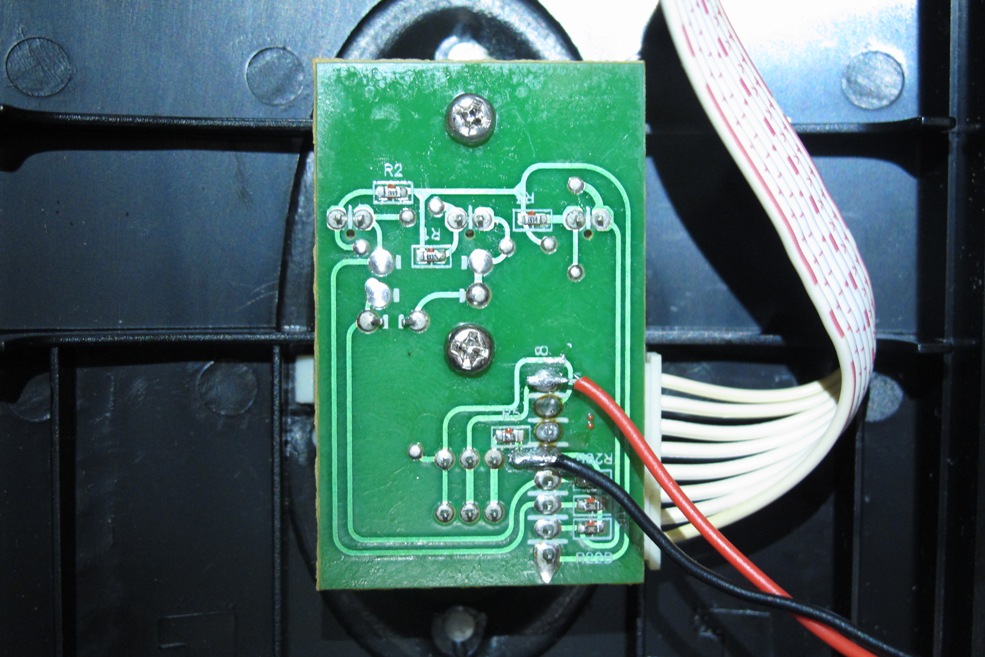

Можно придумать массу способов, как запитать вентилятор в UPS. Но мы выбрали самый простой и доступный для повторения. Питание вентилятора можно взять с платы лицевой панели, на которой размещена кнопка питания и светодиоды. Кнопку включения ставим на положение выкл. и тестером прозваниваем выводы разъема, находим, куда приходит плюс и минус от АКБ (у нас это вывод: вывод 7 — плюс, 5 – минус). Уже по дорожке или с помощью тестера отслеживаем плюс АКБ к кнопке питания и после кнопки (он возвращается через вывод 8 на плату). Значит, питание вентилятора можно взять с выводов: 5 – минус; 8 – плюс. При таком включении вентилятор у нас будет работать на полную мощность, когда кнопка питания будет включена, т.е. и при работе от сети (зарядке) и при работе от АКБ.
Дальнейшим этапом станет незначительная доработка корпуса. Первым делом делаем отверстия для притока свежего воздуха к вентилятору. Если портить лицевую панель жалко, можно наделать отверстий в днище, высота ножек позволит спокойно проходить небольшому потоку воздуха.
Также немного удивили декоративные пластиковые накладки, которые имеют перфорацию для вентиляции, но в самом корпусе в этих местах отверстий нет. Это все решается с помощью небольшого сверла и дрели.
Последним этапом перед сборкой станет фиксация трансформатора. При переноске UPS без штатного АКБ трансформатор буквально гуляет в своих посадочных местах, он с легкостью может из них выскочить и повредить основную плату.
Подключаем теперь провода с клеммами, вместо штатной батареи. Для дополнительной изоляции лучше надеть специальные силиконовые колпачки. Провод для подключения к UPS автомобильного аккумулятора нужно брать с сечением как можно больше, а сам провод должен быть максимально коротким.
И так, немного погоняем и протестируем наш инвертор из бесперебойника.
Как видим сделать инвертор из бесперебойника совсем не сложно, пришла пора реальных тестов. UPS на холостом ходу, ток потребления около 1 А.
По
Лабораторный блок питания из бесперебойника своими руками, переделка UPS под автомобильный аккумулятор
Простой инвертор из бесперебойника своими руками
Все мы знаем как неприятно, когда внезапно отключают свет. Это может случиться в любой момент — дома или на даче. Жителям сельской местности не позавидуешь вдвойне, тем более, если в такие моменты работает инкубатор или циркуляционный насос. Внезапное выключение света может привести к гибели будущего выводка или остановке насоса для отопления.
Есть отличное решение этой проблемы – нужно всего-навсего купить автомобильный инвертор с 12-на 220 в. Однако цены на них очень велики, не каждый сельский житель сможет позволить себе купить такую дорогую вещь.
Что же делать – где можно недорого приобрести источник бесперебойного питания для освещения дома, теплицы, дачи т. д.? Конечно же, попробовать сделать его своими руками! А интернет нам в этом поможет.
Оказывается, есть более простое и дешевое решение – нужно всего лишь навсего, переделать бесперебойник в инвертор.
Для этой цели нам понадобится рабочий источник бесперебойного питания от компьютера, который можно купить буквально за копейки на «блошиных» рынках или через объявления местных газетах по продаже б/у компьютерной техники. Однако для наших задач бесперебойник не совсем подходит и требует небольшой переделки. Все, кто умеет работать с паяльником, без особого труда справятся с такой работой.
Переделав бесперебойник на инвертор, на выходе мы получим:
- стабилизатор напряжения;
- зарядное устройство;
- и конечно инвертор.
После нашей переделки, если бесперебойник на 300 Вт, то на него можно нагрузить Вт 200. Конечно, чем мощней бесперебойник, тем больше можно увеличить на него нагрузку.

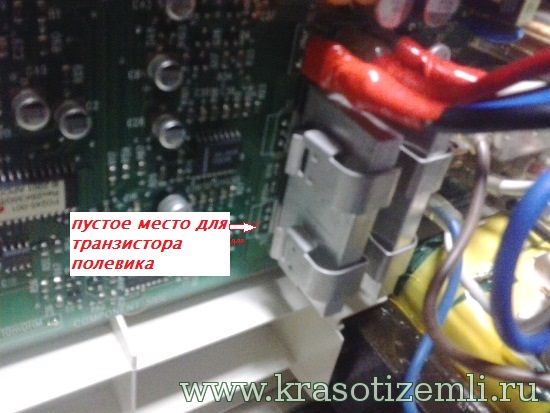

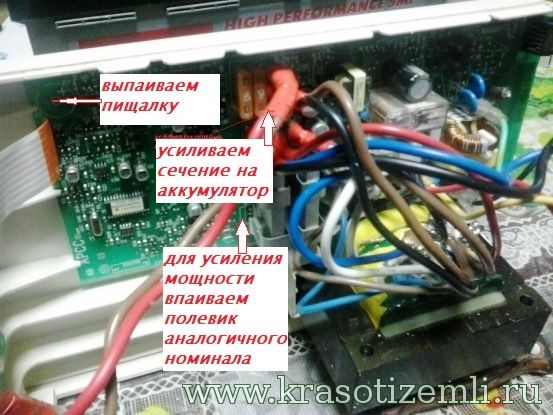

В некоторых бесперебойниках попадаются места, где можно дополнительно усилить мощность. Эти места называются транзисторными ключами. Стоит их допаять, как мощность бесперебойника увеличится.
Производители порой не допаивают такие транзисторы, чтобы удешевить изделие. Транзисторы нужно такого же номинала, как и установлены.

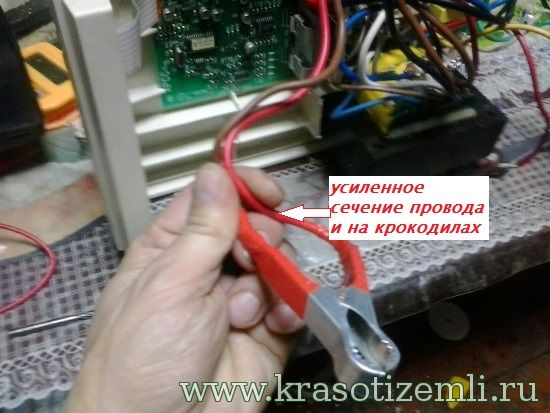

Так же следует увеличить сечение проводов от разъёма платы до АКБ на крокодилы.

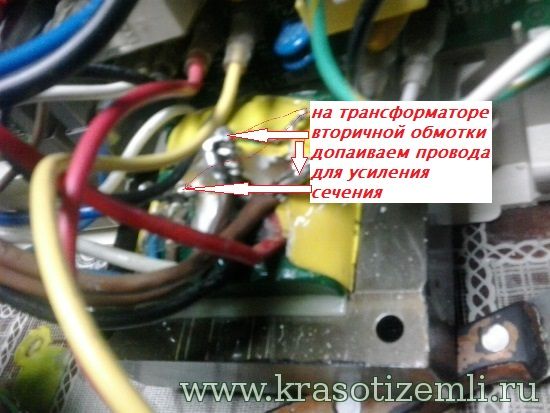

От трансформатора вторичной обмотки до клем платы,
нужно добавить в параллель ещё по одному проводу для увеличения сечения.
Трансформатор пришлось немного расковырять, чтобы добраться до выхода вторичной обмотки. Этих проводов выходит три штуки.

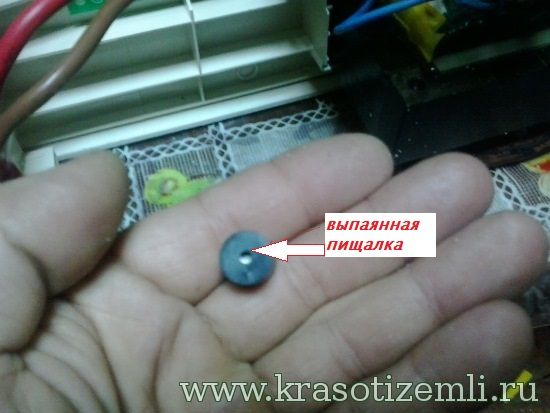

Чтобы бесперебойник не пищал каждую минуту, мы должны выпаять круглую пищалку.

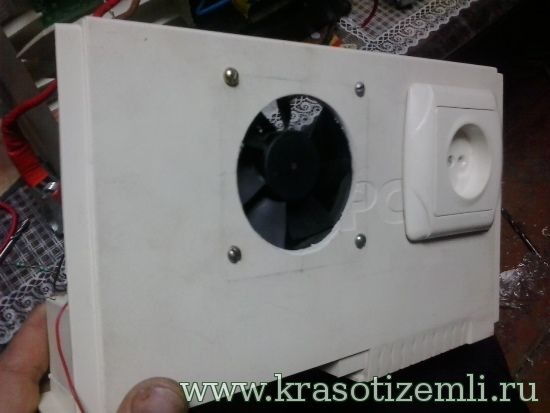

Далее в корпусе я коронкой по гипсу или по дереву высверлил отверстие для вентилятора и расположил его так, чтобы он дул на ключи транзисторов и радиаторов.
На задней стенке удалил ненужные разъёмы и оставил отверстие от них для выхода воздуха.

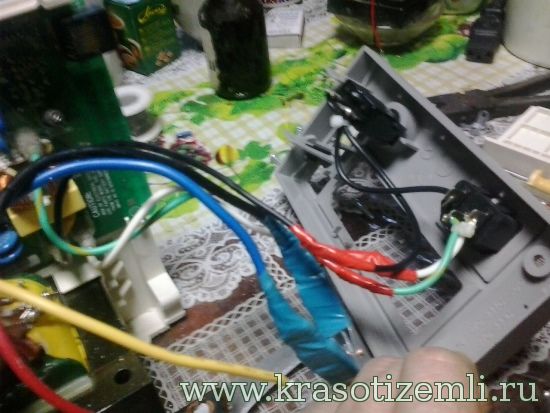

От этих клем находим два провода питания 220 вольт – выход с платы после преобразователя и эти провода выводим наружу, закрепляем свою розетку.
Наш инвертор из бесперебойника почти готов. Для контроля разряда батареи автомобильного аккумулятора можно встроить цифровой вольтметр. Я на всякий случай ещё подключил термодатчик для контроля температуры на транзисторных ключах. Термопару от мультиметра закрепил на радиаторе транзистора полевика.
Немаловажный момент: инвертор из бесперебойника должен иметь запуск холодного включения – это функция, когда он может включаться без внешнего питания от бытовой розетки 220 вольт. В некоторых моделях кнопка включения холодного пуска имеет двойное нажатие с разным интервалом времени.
Вот и все переделки. Такой инвертор можно брать с собой в поездку – на пикник, рыбалку, дома – через него можно подключать лампы, ноутбук, заряжать телефоны, фонарики, на даче и в сельской местности – подключать инкубатор, освещение теплицы и т. д., но не более 70% мощности от нашего изделия.
Для освещения лучше использовать диодные лампы, они мало тянут и ярко горят. Так же я подключал паяльник на 80 Вт, даже телевизор работает без проблем.
Алекс Олейник
В быту иногда возникает острая необходимость в бесперебойном питании различных устройств. Это могут быть аварийное освещение, инкубаторы, аквариумное оборудования или простой усилитель, с которым компания вырвалась на природу. Современные бюджетные компьютерные источники бесперебойного питания способны проработать не более получаса от автономного питания, а те которые могут и специально для этого предназначены, стоят совсем других денег. Автомобильные инверторы на выходе не всегда выдают частоту в 50 Гц. Если нужна автономность на несколько часов, тогда в голову сразу приходит мысль, можно ли запитать UPS от обыкновенного автомобильного аккумулятора. На этот вопрос мы и постараемся сегодня дать ответ, сделаем инвертор из ИБП своими руками.
Инвертор из бесперебойника
Для переделки в инвертор мы выбрали UPS Mustek Power Must 800 USB (номер платы 098-17615-00-S1), этот UPS как будто создан для того, что бы его переделали, тем более нагрузка в 500 Вт для бытовых целей не такая уж и малая.
Переделка ИБП под автомобильный аккумулятор будет разбита на несколько этапов:
- Отключение функции Green Power
- Установка активной системы охлаждения
- Реальные тесты
Green Power в UPS – некая хитрая фишка, которая не дает бесперебойнику достаточно долго работать от АКБ. В разных аппаратах проявляется и реализуется по-разному, в одних она отключает UPS, который работает без нагрузки через 5-10 мин, в других аппаратах Green Power не дает работать UPS более 25-30 мин в независимости от его нагрузки. Иногда эту функцию можно отключить с помощью специального резистора, но бывает, что процесс отключения зашит в микроконтроллер UPS, и тут уже ничем ему особо не поможешь.
Первым делом открываем корпус и для себя делаем фотографию его внутренностей, это нужно сделать для того, что бы в дальнейшем не возникало вопросов, что и куда подключать при обратной сборке.
Поле чего отключаем все провода и достаем плату управления, номер платы 098-17615-00-S1.
Если рассмотреть плату поближе можно увидеть, что на ней нанесены таблицы меняющие режимы работы бесперебойника.
Нас интересует резистор R15A, который отвечает за функцию Green Power. Аккуратно выпаиваем резистор с платы, а для любителей тишины еще можно произвести небольшие манипуляции с бузером. Если хочется полностью избавиться от писков, которые издает ИБП можно отпаять перемычку JP82 или выпаять сам бузер, а для тех, кто хочет приглушить звук достаточно впаять небольшой резистор на 100-300 Ом, вместо этой перемычки.
Следующим шагом станет установка 80мм вентилятора и небольшая доработка корпуса UPS.
Вентилятор отлично крепится к пластиковым перемычкам, которые уже есть внутри корпуса.
Как видим вентилятор размещается по центру корпуса, что дает возможность обдувать воздухом не только трансформатор, но и радиаторы транзисторов, расположенные в верхней части корпуса.
Можно придумать массу способов, как запитать вентилятор в UPS. Но мы выбрали самый простой и доступный для повторения. Питание вентилятора можно взять с платы лицевой панели, на которой размещена кнопка питания и светодиоды. Кнопку включения ставим на положение выкл. и тестером прозваниваем выводы разъема, находим, куда приходит плюс и минус от АКБ (у нас это вывод: вывод 7 — плюс, 5 – минус). Уже по дорожке или с помощью тестера отслеживаем плюс АКБ к кнопке питания и после кнопки (он возвращается через вывод 8 на плату). Значит, питание вентилятора можно взять с выводов: 5 – минус; 8 – плюс. При таком включении вентилятор у нас будет работать на полную мощность, когда кнопка питания будет включена, т.е. и при работе от сети (зарядке) и при работе от АКБ.
Дальнейшим этапом станет незначительная доработка корпуса. Первым делом делаем отверстия для притока свежего воздуха к вентилятору. Если портить лицевую панель жалко, можно наделать отверстий в днище, высота ножек позволит спокойно проходить небольшому потоку воздуха.
Также немного удивили декоративные пластиковые накладки, которые имеют перфорацию для вентиляции, но в самом корпусе в этих местах отверстий нет. Это все решается с помощью небольшого сверла и дрели.
Последним этапом перед сборкой станет фиксация трансформатора. При переноске UPS без штатного АКБ трансформатор буквально гуляет в своих посадочных местах, он с легкостью может из них выскочить и повредить основную плату.
Подключаем теперь провода с клеммами, вместо штатной батареи. Для дополнительной изоляции лучше надеть специальные силиконовые колпачки. Провод для подключения к UPS автомобильного аккумулятора нужно брать с сечением как можно больше, а сам провод должен быть максимально коротким.
И так, немного погоняем и протестируем наш инвертор из бесперебойника.
Как видим сделать инвертор из бесперебойника совсем не сложно, пришла пора реальных тестов. UPS на холостом ходу, ток потребления около 1 А.
Поставим на зарядку ноутбук, ток потребления поднялся до 5 А.
UPS нагружен лампочкой в 60 Вт, ток потребления почти 8 А.
К стати, ток зарядки не подымается выше 1 А, по мере заряда постепенно снижается.
Напряжение зарядки данного ИБП составляет 13,7 В.
Не трудно догадаться, что чем более емкая у Вас батарея, тем такой инвертор из бесперебойника проработает дольше, но и заряжаться от сети будет тоже весьма немалое время.
Данные фото и рекомендации даны для платы 098-17615-00-S1 от UPS Mustek Power Must 800 USB. При переделки других ИБП, вполне возможно данные рекомендации только частично останутся актуальными т.к. конструктив и схемы будут отличаться. Важно детально ознакомится с метками и таблицами, которые обозначены на плате, следовать рекомендациям производителя и не пытаться проводить эксперименты без знаний и навыков, т.к. можно вывести из строя не только сам UPS, но и аппаратуру, подключенную к нему. Главное помнить, что при работе UPS присутствует опасное для жизни напряжение.
Можно ли подключать автомобильный АКБ к UPS?
Мнения на этот счет двояки, но кардинально разные. Зачастую, по разным отзывам автомобильные аккумуляторы вполне справляются с данной задачей и работают стабильно. Основные проблема: газы, которые будут выделяться при зарядке АКБ и перегрев трансформатора, силовых ключей. От последней проблемы можно, хоть частично избавиться, используя дополнительные вентиляторы и т.п. А вот то от газов при зарядке никто никуда не денется. При зарядке выделяется не только взрывоопасный водород, но и другие газы, а это далеко не витамины. Если инвертор из бесперебойника используется в автомобиле, то и этот вопрос отпадает сам собой. Также важно помнить, что от сети зарядка АКБ происходит довольно небольшим током и процесс зарядки может растянуться на длительное время, от этого можно спокойно уйти если заряжать АКБ отдельно от UPS, например, для этих целей можно использовать самодельное зарядное устройство из блока питания компьютера. Использовать ли автомобильный АКБ в UPS решать нужно только Вам.
Как сделать мини бесперебойник для роутера
Если у вас дома отключили электричество, то это не значит, что во входящем сетевом электрическом или оптоволоконном кабеле пропал интернет. У большинства семей дома стоит центральный роутер, который раздает интернет на все мобильные устройства домашних. Когда отключают свет, то становится особо тоскливо и скучно. Чтобы интернет был всегда в работе, предлагаю собрать для него несложный источник бесперебойного питания, который обеспечит работу роутера в автономном режиме порядка трех часов.
Понадобится
Изготовление мини источника бесперебойного питания для роутера
Батареи 18650 было решено взять из вышедшего из строя аккумулятора ноутбука.
Разбираем корпус.
Проверяем чтобы напряжение каждой батареи не было ниже 2,7 В, иначе она не будет работать. Нужно всего два элемента.
Заряжаем аккумуляторы, чтобы быть уверенным в их полной работоспособности.
Берем пластиковый корпус. Вырезаем сбоку отверстия под гнездо подключения блока питания и выключатель.
Чтобы исключить случайное замыкание батарей, что очень опасно, подключение будет сделано через предохранители.
Изолируем термоусадкой все термоусадкой. Элементы скрепляем между собой изолентой.
Вырезаем окошко для вольтметра.
Вклеиваем его горячим клеем и им же изолируем контакты на его плате, чтобы не произошло случайного замыкания.
Контроллер зарядки приклеиваем на аккумуляторы при помощи двухстороннего скотча. Припаиваем провода к плате согласно схемы.
Схема бесперебойника на модулях
Собираем схему бесперебойника.
На выход припаиваем конденсатор, чтобы исключить микроброски и исключить передачу рабочей частоты преобразователя.
Переменным резистором, на повышающем преобразователе, настраиваем выходное напряжение 12 В для питания роутера.
Собираем ставим на зарядку.
Работа устройства:
Раньше роутер работал от своего блока 12 В. Его мы заменили на другой, 8,4-9 Вольтовый — это нужно для работы всего устройства.
Итак, при рабочей сети, блок питания преобразует сетевое напряжение в 8,4-9 В, далее оно подается на повышающий преобразователь и балансный контроллер заряда аккумуляторов. Повышающий преобразователь поднимает напряжение до 12 В и подает его на роутер. Роутер работает. Как только произойдет отключение тока в сети, контроллер заряда переключить свою работу с зарядки на потребление, и на выходе повышающего преобразователя появится напряжение от аккумуляторов 8, 4 В (если они максимально заряжены). И дальнейшая работа роутера будет производится от них.
По истечению времени батареи будут разряжаться и как их напряжение будет подходить к 2,7 Вольта, котроллер отключит элементы, исключив их полный разряд.
Итог работы таков:
При потреблении роутером тока в 1 Ампер, примерное время работы бесперебойника — 30 минут.
Если роутер будет потреблять 0,5 Ампера, то питания хватит на полтора часа.
Замеряем сколько потребляет наш роутер в реале.
Примерно четверть Ампера, а следовательно, источник обеспечит стабильную работу роутер на более чем 2,5 часа.
Такой мини бесперебойник можно использовать не только для роутера, но и для маршрутизатора, для станции проводного телефона, для питания съемного жесткого диска, и для других целей.
Смотрите видео
Старый бесперебойник | Сделал Cам
Первый попавшийся бесперебойник не выдержал тестовых прогонов. Спекся за 5 минут(, вечная ему память.
Быстренько была выбрана самая мощная жертва, ИБП Ippon, 800 вольт-ампер на выходе.
Трансформатор без аккумулятора не держится, пришлось его намертво прикрутить саморезами.
Проблему перегрева было решено устранить принудительным воздушным охлаждением.
В лицевой части пришлось сделать несколько отверстий.
Сетка металлическая, приклеена термопистолетом.
Нужно было конечно еще приклеить мелкую сеточку от пыли, но это в голову пришло уже после сборки. Разбирать обратно лень, приклею во время чистки.
Все разъемы с задней стороны
Убраны за их полной ненадобностью. Так же приклеена сетка.
Понадобилась пара вентиляторов. 8ми сантиметровые китайцы идеально подошли. утеплитель проложен в местах не плотного соприкосновения вентиляторов с корпусом.
12-ти вольтовые провода наращены длинными проводами с крокодилами, чтоб цеплять к аккумулятору автомобиля. Отверстия от телефонных разъемов в корпусе источника бесперебойного питания тоже пригодились. USB случайно был оторван.
В боку ИБП установили розетку)
Вот почти и все
Еще был выдернут бипер, достал он, честное слово.
Вот такой получился кросавец инвертор 12-220в :
Спокойно тянет небольшой перфоратор на 550Вт, дрель на 600, и не греется (тупо не успевает от мощного воздушного потока)
