Двухполярный БП для усилителя — РАДИОСХЕМЫ

Доброе время суток, уважаемые радиолюбители! Все когда-то начинают собирать усилители НЧ — сначала это простые схемы на микросхемах c однополярным питанием, затем это микросхемы с двухполярным питанием (TDA 7294, LM3886 и прочие) — бывает приходит время УНЧ на транзисторах, по крайней мере у меня происходит именно так! Так вот, какие бы не были схемы усилителей, объединяет их одно — это питание. При первых запусках нужно, как все знают, подключать источник питания через лампочку и, при возможности, меньшим питанием по вольтажу, чтобы предостеречь от сгорания дорогостоящих деталей при ошибке в монтаже. А почему бы не сделать универсальный блок питания для пробных запусков или ремонта усилителей? Я это всё к тому что у меня это был трансформатор подключенный через лампу, диодный мост с конденсаторами и целая куча проводов, занимающая весь стол. В общем в один прекрасный момент мне это всё надоело и решил БП облагородить — сделать компактным и мобильным! Также решил добавить в него простую схемку для подбора или проверки стабилитронов.

И вот что у нас получается:

Схемотехника

Корпус использовал от нерабочего блока питания  компьютера. На штатном месте остался выключатель и разъём для сетевого шнура. Трансформатор у меня такой. Информацию про него в интернете не нашёл, и поэтому сам искал первичную, вторичную обмотку.

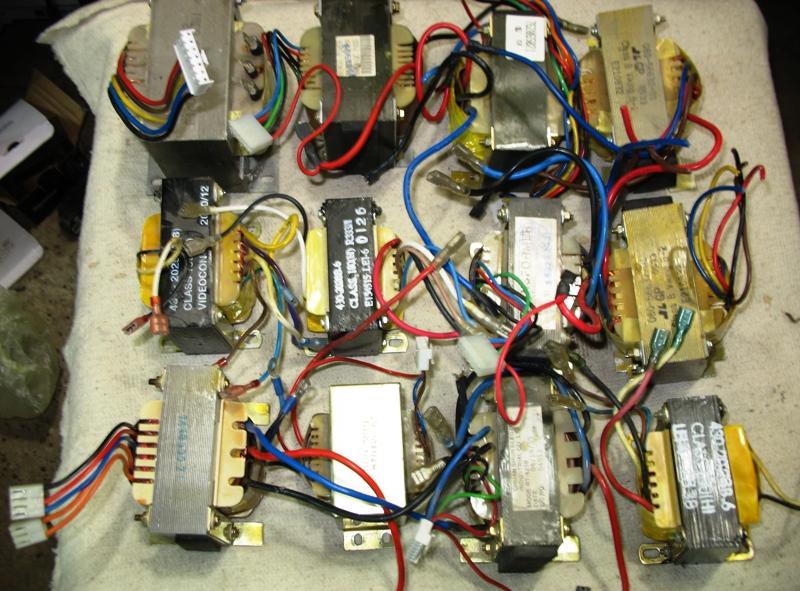

Напомню: при прозвонке неизвестного трансформатора нужно подключать его к сети через лампочку!

В моём случае выяснилось что он имеет 4 обмотки по 10 вольт. Соединил обмотки последовательно — получилось 2 по 20 вольт или 1 на 40 вольт. Диодных мостов у меня два: один на +/-28 вольт и второй +/-14, сделал для проверки схем на операцинниках (фнч, темброблоки и прочие).

Для проверки стабилитронов была выбрана самая простая хорошо рабочая схемка, которая есть на другом сайте. Изменил только номиналы резисторов R1 и R2: R1 — 15k, R2 — 10k. И соответственно питается она у меня от 56 вольт. Разместил на небольшой кусочек текстолита.

Платку изготовил путем прорезания дорожек. Кнопку взял советскую, так как её проще прикрепить к передней панели. Контакты для подсоединения стабилитронов  вывел на переднюю панель. Вольтметр не стал размещать на панели, вывел 2 клеммы для подсоединения мультиметра. Диодные мосты с конденсаторами разместил также на кусочках текстолита: можно было конечно разместить на одну плату, просто было несколько «обрезков», вот на них и разместил. Выходы питания, для подсоединения тестируемых устройств, реализовал на зажимах для проводки. В общем получилась такая схематика.

Фото сборки блока питания

Видео

Напряжение 220 вольт идет через лампу на выключатель, с выключателя на трансформатор. Далее на диодные мостики и конденсаторы. Также в корпусе было место, и я прикрутил розетку — для проверки тех же неизвестных трансформаторов или при наладке импульсных блоков питания. Патрон для лампочки прикрепил на верхнюю крышку корпуса, с помощью трубки с резьбой от люстры. Внутри блока питания просто ни как её не разместишь, поэтому пришлось сделать именно так. Итого получилась такая схема, подробнее можно рассмотреть на картинках. Простой блок питания с несколькими функциями, а самое главное занимает немного места на столе. Казалось бы — простая примитивная конструкция, но очень полезная тем, кто занимается изготовлением или ремонтом аудиоаппаратуры, а главное, экономит время и нервы.

Усилитель мощности 100W на канал (4-х канальный)



Добрый день!

Мы начинаем репортаж об изготовлении 4х100W усилителя мощности. Бюджетный вариант.

Этап 1. Выбор.

Выбор не так очевиден, как кажется на первый взгляд.

 1.1 Выпрямители.

Бюджет – это бюджет. Но место под банки из Китая есть. И в корпусе место найдется.

 1.2 Радиаторы.

 Выбора нет.

 1. 3 Недешевый мешок.

 Вот кажется в пакете мелочь такая, но как она тянет!!

 2. Платы.

 2.1 Травля.

 Сказать особо нечего. Посмотрим. Пока травим по одному.

 2.2 Сборка пробной платы УНЧ.

 Лудим…

  Паяем…



2.3 Охлаждение.

 Монтируем.



3. Сборка.



 3.1 Задняя панель.

 3.2 1-й этаж.



 4. Включение.



4.1 Половина 1-го этажа.





4.2 Клонирование плат усилителя мощности.

Пуск прошел удачно. Дублируем платы на остальные каналы.









 5. Разветвитель.



Задача довольно проста: разветвить двухканальный вход на четырехканальный усилитель. Схема взята самая популярная.  Пробуем.







Не без косяков. Пришлось править по ходу.

 В окончательном варианте разветвитель выполнен на операционном усилителе. Причина проста — меньше шума, нет необходимости в настройках.

Размышления по поводу…



            Наверное, надо немного пописать. До сих пор не оглашал наименование чипа. TDA7294. Хороший усилитель. В бутерброде был конденсатор МБМ. Такая четкая детальность звука, что у меня немного отвисла челюсть. Я опять получил удовольствие!





На фотографии видно, что я довесил К73-17 2,2 мкФ. Низы добавились, но детальность несколько размылась. Оставим пока. Как заказчик решит.

6. Окончательный вариант.





Так выглядит готовый бюджетный усилитель НЧ 4х100 Вт. Внесены некоторые изменения. Разветвитель сделан на ОУ. Отдельный блок питания. Лампочки из выключателей вынуты. Проведена работа по снижению уровня шумов. В основных блоках питания добавлены емкости по 22000 мкФ в плечо. Заметно полегчало по шумам.

7. Тест.



Wave mapper

Тест программы RightMark Audio Analyzer

Тестируемая цепь: External loopback (line-out — line-in)

Режим работы: 32-bit, 44 kHz

Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:

+0.06, -0.83

Хорошо

Уровень шума, дБ (А):

-91.6

Очень хорошо

Динамический диапазон, дБ (А):

87.6

Хорошо

Гармонические искажения, %:

0.033

Хорошо

Интермодуляционные искажения + шум, %:

N/A

N/A

Взаимопроникновение каналов, дБ:

N/A

N/A

Интермодуляции на 10 кГц, %:

0. 065

Хорошо

Общая оценка: Хорошо

Частотная характеристика





Диапазон частот

Неравномерность

От 20 Гц до 20 кГц, дБ

-2.93, +0.06

От 40 Гц до 15 кГц, дБ

-0.83, +0.06



Уровень шума





Параметр

Левый

Правый

Мощность RMS, дБ:

-83.1

-86.8

Мощность RMS (A-взвеш.), дБ:

-87. 9

-91.6

Пиковый уровень, дБ (FS):

-67.4

-74.8

Смещение DC, %:

0.00

0.00



Динамический диапазон





Параметр

Левый

Правый

Динамический диапазон, дБ:

+83.0

+86.3

Динамич. диапазон (A-взвеш.), дБ:

+87.6

+90.4

Смещение DC, %:

0.00

0. 00



Нелинейные искажения + шум (при уровне -3 дБ)





Параметр

Левый

Правый

КНИ, %:

0.0333

0.0368

КНИ + шум, %:

0.0985

0.0665

КНИ + шум (A-взвеш.), %:

0.1054

0.0756



Интермодуляции (переменная частота)





Параметр

Левый

Правый

КИИ + шум на 5 кГц, %:

0. 1681

0.1278

КИИ + шум на 10 кГц, %:

0.0506

0.0417

КИИ + шум на 15 кГц, %:

0.0260

0.0247



Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.4

 05.2017

Wer.

instrumental band AiR

  Блок питания для усилителя

Конечно, в первую очередь я взялся за БП для усилителя на TDA 7294. Информация по БП для TDA7294 есть здесь    http://www.electroclub.info/invest/tda7294/power_7294.htm ;
http://cxem.net/sound/amps/amp45.php .

Схема БП для такой микросхемы стандартный, на трансформаторе и далее выпрямителе. Единственное отличие — это то, что трансформатор для такого БП должен иметь 2 вторичные обмотки примерно с одинаковым кол-вом витков, а след. и одинаковым вых. переменным напряжением на этих 2-х обмотках. Мой вариант схемы БП приведен ниже.

Главное в БП — это выбор трансформатора достаточной мощности, чтобы был доп. запас этой мощности для усилителя. Я использовал трансформатор от некоего еще совдеповского прибора. Какой он мощности был изначально я не могу точно сказать, но недостаточной для мной задуманного усилителя. Это показало предварительное испытание с нагрузкой. В качестве нагрузки использовал лампочки накаливания, суммарная мощность всех лампочек примерно составляла 100 Вт. Трансформатор при этом сильно нагревался и была сильная просадка напряжения. В связи с этим мне пришлось перематывать 2 вторичные обмотки более толстым проводом примерно сечением 1,5 мм. По предварительным тестам с лампочками после перемотки обмоток его мощность достаточно возросла (сильный нагрева не было, просадка напряжения была незначительной) и я решил на тот момент остановится на этом. Я решил пока попробовать собрать БП на данном трансе и протестить с уже собранным усилителем. Если бы данной мощности не хватило я собирался заказывать транс в интернете. Далее по приведенной схеме и фото ниже, думаю все понятно. Диоды в выпрямителе я использовал достаточно мощные на макс. ток 5А, для охлаждения к ним использовал небольшие радиаторы для каждого. На выходе с БП я получил напряжение примерно 27 В в каждом плече без нагрузки. В качестве выводов использовал спец. зажимы для клемм.

Позднее уже дальнейшая длительная работа БП с усилителем показала, что мощности БП вполне хватает. При работе с усилителем транс сильно не греется и просадка напряжения составляет не более 1,5 В. Поэтому я в дальнейшем не занимался доработкой БП и решил не менять трансформатор на более мощный. Остановился на данном варианте БП.

  Усилитель на TDA7294

Вообще изготовление и последующая доработка усилителя на TDA7294 у меня заняло очень много времени. Доработку усилителя делал в несколько этапов, из за того что во время его использования выплывали то одни то другие недоработки и недостатки. А в интернете было очень мало информации именно по мостовой схеме включения TDA7294 — обычно везде приводили либо стандартную схему из    data sheet , либо схема уже дорабонная вообще отсутствовала, так же как и подробное описание сборки. Поэтому пришлось по большей части учиться на личном опыте и ошибках.
Изначально я собрал усилитель по стандартной схеме из data sheet с небольшими доработками. Стандартная схема приведена ниже.

Данная схема нуждалась в доработке и придерживаясь основных советов здесь и кое каких своих соображений я пришел к окончательному результату схемы ниже.

Хотелось бы сразу указать на основные недостатки моего первого варианта усилителя, а затем уже описать что было сделано для их устранения и что было добавлено в конечном варианте усилителя.

1-ий недостаток. В целях экономии места и использования корпуса с более малыми габаритами изначально использовал печатку с малыми размерами. Это пожалуй самый большой промах. Хотя я сам обычно придерживался мнения, что если делаешь для себя не стоит не на чем экономить! В итоге при доработке схемы и включения доп. элементов (особенно конденсаторов), привело к тому что для них место на печатке было ограничено. Поэтому пришлось допаивать дополнительные выводы. Т.к. в первом варианте я использовал достаточно небольшой корпус в итоге со временем видимо из-за перегибов проводов по питанию произошло кратковременное замыкание. В результате обе микросхемы сгорели! После этого случая я уже взялся за изготовление другой более большей по размерам печатки и увеличением размера корпуса уже для новой печатки. Так что господа не повторяйте мою ошибку!! Не экономьте место и пространство! Ниже привожу фото первого варианта усилителя с маленькой печаткой.

2-ой недостаток. На входе усилителя изначально переменный резистор для регулировки чувствительности я не устанавливал, хотя он был просто необходим.Объясню почему.
В качестве источника сигнала я использовал звуковую карту PC Creative Live 5.1 (думаю очень популярная карточка по соот. цена/качество у многих). У данной карточки есть отдельный выход для сабвуфера. С него я и брал сигнал на усилитель. Я использовал программный фильтр и коррекцию с помощью стандартных программ, устанавливаемых вместе с драйверами данной карточки. Приходилось очень сильно убавлять уровень сигнала с сабового выхода звуковой карты, т.к. общий уровень громкости был очень высок (уровень на самом усилителе был без переменника на максимуме). В результате убавления выходного сигнала с сабового выхода карточки выявило ее один недостаток — при убавлении громкости сигнала с данного выхода происходит большой завал на низких частотах. Это практически свела к нулю всю коррекцию для сабвуфера, сабвуфер практически начинал работать как мид бас без самых низких составляющих примерно ниже 30 Гц и это все было ощутимо на слух. При этом уровень фоновых шумов на самом усилителе был слишком высок без полезного звукового сигнала (это тоже сильно раздражало). В последствии установка переменника на входе усилителя полностью исправила эти недостатки.
В результате сигнал с сабвуферного выхода карточки я всегда использую максимальный (иначе происходит завал на низких частотах), а выходной уровень самого сабвуфера подстраиваю при помощи данного переменника в усилителе.

3-ий недостаток. В схеме по питанию использовал электролитические конденсаторы недостаточной емкости. Изначально установил на 2200 мкФ в каждое плечо по data sheet. В итоге заменил их на емкости 10000 мкФ. Тоже господа не повторяйте мою ошибку! По питанию всегда старайтесь ставить емкость побольше, от этого вреда не будет!

4-ый недостаток. Внешняя коммутация и провода. Ну здесь все понятно. Действует основной принцип: по питанию и для сабвуфера провода чем толще, тем лучше! В конечном варианте кабеля я использовал «эриксоидный медный питающий кабель используемый для оборудования связи сечением 2х10 мм2». До этого использовал провода более меньшего сечения, за не имением данных. Так же в конечном варианте по питанию установил спец. зажимы для клемм проводов, изначально использовал обычный сетевой разъем.

5-ый недостаток. Изначально использовал стандартную схему, кот. впоследствии изменил согласно доработанной схеме выше. В результате это очень сильно улучшило качество звучания усилителя в общем. Все эл. элементы кот. я заменил или добавил в стандартную исходную схему отмечено синим (как Вы заметили).

Далее привожу фотоотчет изготовления уже конечного варианта для усилителя с уже большой печаткой и всеми необходимыми доработками.

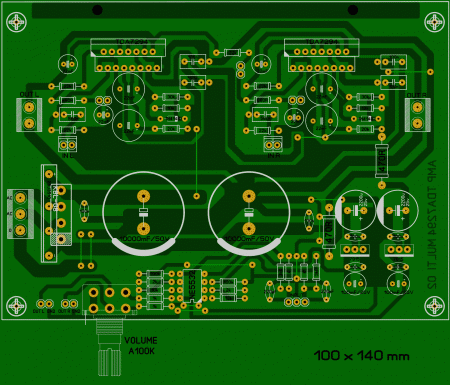

Новая изготовленная мной печатная плата. Саму печатку можно скачать    здесь
Для прорисовки печатки использовал спец. программу   Sprint-Layout v.6.0
Увеличил корпус усилителя для новой печатки. Для этого сделал вставку из фанеры.
Куски фанеры толщиной 6 мм склеил спец. клеем «Момент -столяр»
Далее фанерную вставку приклеил к основе с радиатором.
Покрасил фанерную вставку морилкой.
Спаял усилитель на новой печатке. Сделал новые необходимые крепления для нее.
Печатка в корпусе крепится в 3 точках: две TDA7294 на саморезах к радиотору,
сама печатка прикучена болтом и гайкой к спец. вклеенному выступу из фанеры.
Прикрепил конденсаторы по питанию. Заизолировал радиатор прозрачным пластиком.
Это необходимо от возможных замыканий, т.к. корпус самой TDA7294 соединен с «-» питания.
Так же зазолировал металлическую крышку тем же прозрачным пластиком.
Здесь уже это сделал для того чтобы исключить замыкания корпуса на общую землю.
Зачем нужно все это изолировать я постараюсь более подробно объяснить уже в конце статьи.
Сделал выводы по питанию и выходные выводы на динамик.
Для данной цели использовал провода как можно большего сечения.
Подготовил все необходимые провода на металлической крышке, на плате,
на нижней части корпуса. Плату окончательно закрепил, корпуса TDA7294 закрепил
на радиатор с использованием термопасты
Спаял и соединил все необходимые провода согласно схеме.
Закрыл корпус. Все аппарат готов к использованию!
Штатное место для усилителя
Блок питания для усилителя спрятал в шкафу и протянул провода до усилителя вдоль стены.
Это было сделано, т.к. трансформатор БП сильно шумит при работе.
Для коммутации использовал толстые провода сечением 2х10 мм2

Далее приведу доп. комментарии по сборке усилителя на TDA7294.

Как видно из фото для охлаждения TDA7294 я использовал 2 очень больших радиатора, кот. скрепил вместе. Конечно для такой микросхемы радиатор очень даже большой, можно использовать было и поменьше. Но я использовал именно такой, потому что особо и не было вариантов. А данный радиатор мне попался под руку на работе и сразу приглянулся. Был вариант использовать и более маленький радиатор с активным охлаждением, но я от него сразу отказался. Усилитель с активным охлаждением — это все таки достаточно шумный аппарат, и это очень бы меня раздражало при прослушивании музыки.

На корпусе как видно по фото 2 выключателя (один — по питанию, другой — stand by и mute) и переменник для регулировки входного уровня на усилитель. Дополнительный выключатель на «Stand by» и «mute» я в первом собранном мной варианте усилителя не использовал, во втором варианте уже решил задействовать эту опцию в микросхеме. «Stand by» и «mute» задействовано в TDA7294 как видно по схеме на 9-ой и 10-ой выводах. Усилитель выходит из режима «Stand by» и «mute» за счет подачи «+» питания на эти выводы микросхемы. Как видно по схеме я использовал конденсаторы емкостью 47 мкФ в цепочке выводов для «Stand by» и «mute». Это дает небольшую задержку по времени при выходе из этих режимов. Чем больше емкость, тем больше задержка при включении. Очень удобная кстати опция, рекомендую использовать.

Корпус и радиатор усилителя я полностью изолировал пластиковыми вставками. Для этих вставок в качестве материала я использовал пластиковую прозрачную коробку. Как вариант можно использовать например пластиковые питьевые бутылки. Попробую объяснить зачем я делал данную изоляцию. Основная причина — это то что корпус TDA7294 соединен с минусом питания, соот. и радиатор тоже при креплении микросхемы к нему. Чтобы избежать замыкания «-» питания на корпус и на общую землю в схеме я и сделал доп. изоляцию. Хотя я и делал общую вставку из фанеры между металлическим корпусом и радиатором, все же решил для большей надежности еще и заизолировать пластиком, т.к. фанеру все равно прикреплял к радиатору металлическими саморезами. К тому же фанера полностью не перекрывает радиатор, а только частично. Еще есть опасность замыкания общей земли с выводами на динамик. Именно из-за этого я доп. изолировал пластиком еще и металлический корпус от земли. Поверьте лучше не полениться и сделать доп. изоляцию, иначе микросхема может придти в негодность из-за подобных замыканий. У меня уже было 2 подобных случая ) Даже сейчас имею в запасе 2 резервные микросхемы на случай поломки. Вообще по идее лучше сам корпус для усилителя такого рода сделать из токонепроводящего материала.

  Выводы

Последующая эксплуатация усилителя с сабвуфером после сборки пока не выявило каких либо заметных недостатков. После доработки схемы для мостового включения TDA7294 в отличие от первого по стандартной схеме ощутимо улучшило качество звучания в целом. На данный момент моя акустическая система в целом состоит из 2-х трехполосных колонок муз. центра Technics EH-590 и сабвуфера на динамике Peerless SLS 12′ мод. 830669. В целом система звучит достаточно слитно, колонки и сабвуфер хорошо сочетаются и нет ощутимых провалов на слух на низких частотах. Частота среза на программном фильтре установлено примерно на 70 Гц и это оказалось самым оптимальным вариантом для стыковки по частоте колонок и сабвуфера. Охарактеризовать звучание могу следующим образом: бас и бочка в большинстве случаев звучит достаточно мягко и комфортно; не создавая сильного давления. А вообще очень сильно меняется характер общего звучания низкой составляющей инструментов в зависимости от проигрываемой композиции и как в этой композиции прописаны бочка и бас. Это как раз то что мне и было нужно изначально, чтобы можно было использовать сабвуфер так же при сведении и мастеринге различных записей. Еще один хороший плюс полученной системы — это отсутствие локализации звука с сабвуфера. Создается впечатление что бас и бочка “стелятся” по комнате, а не исходят с одной точки от НЧ динамика. Пожалуй в основном пока только положительные впечатления и это радует!

Как писалось ранее сигнал для сабвуфера я беру со звуковой карты компьютера и использую соот. программный фильтр и коррекцию. В будущем планирую собрать отдельно пред. усилитель для сабвуфера с коррекцией Линквица. Думаю это еще должно прибавить качество звучания системы в целом. Так же в качестве источника для прослушивания буду использовать CD проигрыватель Pioneer PD-S505.

Ждите дополнения креатива!!!

(c)2012 B-4

Увеличение мощности усилителя на TDA7294

   Данная идея умощнения микросхемы TDA7294 не новая, просто решил еще раз рассмотреть эту конструкцию. Встречается такая переделка достаточно часто. Связано это в основном с тем, что мощность указанной микросхемы часто не хватает для <раскачки> мощных головок сабвуфера. А нам хорошо известно, что чаще всего эту микросхему используют для питания канала сабвуфера. Микросхемы этой серии отличаются низкой ценой, хорошими звуковыми параметры.

Ниже привожу характеристики для ТДА7294:

 Входное сопротивление, кОм …………………………………….22
 Входное напряжение, В …………………………………………….0,7
 Номинальная выходная мощность, Вт, для нагрузки 4 Ом до 140 ватт
 Полоса пропусканий , Гц ……………………… ……20…20000

    TDA7294 и 93 отличаются только выходной мощностью, 7293 мощнее на 20 ватт , хотя по слуху разница почти не наблюдается. И вот в предлагаемой схеме микросхема работает как предварительный усилитель, вся основная нагрузка на мощной паре биполярных транзисторов разной проводимости. В качестве выходного каскада можно применить пару КТ818 / КТ819. Уменьшение емкости конденсаторов С6, С7 на схеме, приведет неустойчивой работе усилителя мощности на большой громкости, но увеличение емкости может привести к выходу из строя пару транзисторов VT1, VT2, так как при замыкании в нагрузке узел защиты микросхемы не всегда обеспечивает надежную защиту дополнительных транзисторов до того момента, когда сработают предохранители, свовет один — не отклонятся от номиналов схемы.

   Хотя лично я не люблю эту схему. Транзисторы греются довольно сильно, а микросхема холодная, хотя так и должно было быть. При повышении напряжения питания (в целях повышения мощности) из строя выходит микросхема. Катушка L1 содержит 24 витка провода диаметром 1 мм, намотан на каркасе диаметром 5 мм в два слоя, сердечка не имеет. В схеме желательно использовать резисторы МЛТ. Конденсаторы желательно использовать импортные, у них меньше утечки.

   Теплоотвод транзисторов иногда страшно греется, поэтому следует дополнить кулером от компьютерного блока питания. Звук усилителя, хотя и качественный , но на большой громкости могут наблюдаться незначительные шумы, поэтому усилитель следует подогнать под саб, там ему и место! Мощность от такой переделки повышается на 30 — 40 ватт. В дальнейшем мы рассмотрим другие варианты увеличения мощности данных микросхем.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Усилитель для авто своими руками


Усилители

В очередные выходные просматривая фотографии сделанных мною автомобильных усилителей обратил внимание на то, что все они имеют довольно большие габаритные размеры, оно и понятно , если усилитель работает в классе АВ, то нужны большие теплоотводы, которые естественно увеличивают вес и…ДАЛЕЕ

Схемы своими руками, Усилители

Многие радиолюбители задаются вопросом, можно ли самостоятельно собрать мощный усилитель для автомобиля за короткий промежуток времени? Ответ простой – можно. Вот только для каждого «короткий промежуток времени» тоже может длиться по-разному. Итак, рассмотрим пример сбора усилителя за пять минут. На…ДАЛЕЕ

Обзавестись усилителем для своего автомобиля желает каждый, но есть и те, кто совсем не прочь собрать такой прибор самостоятельно. Есть лишь одна проблема, запчасти для усилителя как правило весьма дорогие и трудно доступные. На старых платах от телевизоров вы навряд…ДАЛЕЕ

В наше время часто бывает, что некачественная магнитола надоедает своим искаженным и глухим звуком, который перестает приносить удовольствие. Но эту проблему можно решить хорошим усилителем для автомобиля на LM1875 или самодельной схемой изменения звучания. Именно этим мы и займемся. Рассмотрим подробней,…ДАЛЕЕ

Темброблок или эквалайзер – узел, который отвечает за срез той или иной частоты в усилителе мощности низкой частоты. С его помощью легко можно срезать низкие, высокие или средние частоты, таким образом настраивая звучание усилителя под свой вкус . Устройство нашло…ДАЛЕЕ

Наверно, уже утомили многочисленные посты про стелсы, короба, подиумы и прочее, и я хочу вам рассказать как можно своими руками собрать усилитель для сабвуфера. Есть у меня саб на двух 12-ти дюймовых динамиках, и 300 ваттного усилителя ему явно не…ДАЛЕЕ

Существует операционный усилитель с кодовым названием LM324. Он выпускается в корпусах типа DIP и SOIС. Нужно сказать, что подобная микросхема широко применяется в различных бытовых приборах. Там имеется четыре канала, Рабочее напряжение составляет от трех до тридцати двух вольт. Выходной…ДАЛЕЕ

Часто при построении усилителя возникает проблема построения источника питания. Не всегда есть возможность купить или намотать трансформатор со средней точкой для двухполярного блока питания. В то же время можно найти готовый рабочий однополярный источник, например от старого оборудования или питать…ДАЛЕЕ

Сабвуферный усилитель для авто своими руками

Представляю конструкцию самодельного автомобильного усилителя, который предназначен для питания сабвуферных головок средней мощности. Данный усилитель собран на широко-популярной микросхеме TDA 7294, мощность под синусом 1 кГц составляет порядка 100 ватт. Максимальная мощность  усилителя составляет около 150 ватт, конечно же это недолговременная, а кратковременное мощность.

Для питания микросхемы от бортовой сети автомобиля нужен преобразователь напряжения, который будет повышать стандартное 12 вольт от автомобиля в двухполярное напряжение повышенного номинала, для того чтобы обеспечить нужные параметры для питание микросхемы. Преобразователь является самым сложным в любом автомобильном усилителе, но для получения хорошего звука, без него не обойтись.

Преобразователь напряжения собран по стандартной схеме с применением генератора TL494, это двухтактный ШИМ контроллер, который включен по схеме генератора импульсов, рабочая частота схемы порядка 50 кГЦ. Это двухтактный инвертор без защит, имеет также силовые ключи.

Корпус взял от инвертора 12-220 Вольт. Он сделан целиком из алюминия, что и является теплоотводом, поэтому активного охлаждения в виде кулера не использовал.  Перегрев в данном случае не такой уж и большой, прогреется только силовые компоненты — это мощные полевые транзисторы преобразователя и сама микросхема.

Напомним, что микросхема работает в классе AB, следовательно, на ней должен наблюдаться перегрев ,если учесть что мощность тут не маленькая. Но так как охлаждение довольно хорошее, боятся нечего.

Трансформатор намотан на ферритовом кольце (я использовал кольцо из электронного трансформатора на 150 ватт, также можете взять кольца марки 1500/2000/3000НМ, сохраняя параметры намотки). Первичная обмотка  намотка  из 10 витков с отводом от середины. Мотать витки нужно равномерно, растягивая  по всему кольцу.

Намотка каждого плеча делалась 6-ю жилами, проводом 0,8 мм (каждая жила). Вторичная обмотка состоит из 40 витков, с отводом от середины, провод в 3 жилы с диаметром 0,8 мм. Мотаем по принципу первого.

Расчет сделал на опытах, так как использовать специальные программы для расчета трансформаторов я не люблю. Далее, соединяем начало одного плеча первичной обмотки к концу второго плеча той же обмотки. Со вторичной обмоткой делаем тоже самое (фазируем), так мы получаем отвод от средней точки, на который подается плюс силового питания 12 Вольт по схеме. Так фазировку мы сделали идем дальше.

Фильтр я поставил на входе и на выходе преобразователя. То что поставлено на входе состоит из конденсатора и дросселя. Кстати дроссель намотан на ферритовом стержне, обмотка намотана из одножильного провода с диаметром 1. 5 мм, количество витков порядка 7.

Есть также 2 электролита на 25 вольт, 2200 мф, параллельно им подключен пленочный конденсатор с емкостью 0.1 мкФ,  напряжения этого конденсатора не принципиально, можно использовать любые пленочные конденсаторы практически с любым напряжением. В схеме с генератора TL494, состоит из 2 маломощных биполярных транзисторов прямой проводимости, которые работают в качестве драйвера.

Они предназначены для того, чтобы вовремя разрядить затвор одного из плеча полевого транзистора на землю, когда открывается второй.  Если драйвер будет работать неправильно, один из транзисторов откроется, в то время, как другой еще не закрылся, то один из транзисторов выйдет из строя.

На входе питания установлен небольшой фильтр, который состоит из лц цепочки-это дроссель.



Также хочу заметить, что пленочные конденсаторы (на входе и выходе)  не принципиальны,их вообще удалить из схемы.

Переменное напряжения со вторичной обмотки трансформатора выпрямляется 4 мощным диодами серии MUR 460, это довольно мощные и быстрые диоды на 600 Вольт, ток,  допустимый через диоды составляет 4 Ампера.

После диодов поставленные еще два дросселя, намотаны также на ферритовых стержнях, каждый дроссель состоит из 7 ветков, провод на сей раз миллиметровый. Но можно найти готовые дросселя в блоках питания, в основном компьютерных. После них применены 2 электролита на каждое плечо, емкость 2200 мкф при напряжении 50 Вольт. Использовал полевые ключи серии IRFZ46, хотя можно и  IRFZ40/40/48, укреплял их к корпусу через слюдяные прокладки и шайбы.

Фильтр низких частот  (ФНЧ)  выполнен всего на одной микросхеме, типа LM324 . Схема является одновременно и фильтром и сумматором. Имеется плавная регулировка частоты, т.е.  можно настроить частоту саба под свой вкус.

Мощность преобразователя напряжения составляет порядка 200 ватт, при желании можно подключить к ней 2 микросхемы типа TDA7294 или TDA7293. Усилитель собрал на отдельной плате, для удобства, и укреплял через прокладку к корпусу. Схема стандартная (из даташита) , без каких-либо изменений.

В случае подключение TDA7293, нужно учитывать то что она потребляет больше, поскольку отдает выходную мощность порядка 140 ватт.

Данный усилитель отличный вариант для самодельного автомобильного сабвуфера, как простой и довольно высококачественный вариант, который вполне способен питать довольно мощные динамические головки. Можно также подключить и широкополосную акустику, такие как например колонки S90. Также хочу заметить что затраты не большие, где-то в районе 30-40$, учитывая корпус и силовые клеммы.

.

Автор; АКА Касьян.

.

Как Сделать Усилитель В Машину Своими Руками

» Вопросы Автомобилиста

Вс 24 Ноя Просмотров: 5 356 Рубрика: Усилители мощности

Простой, довольно мощный и дешевый автомобильный усилитель можно реализовать с минимальными затратами всего за один день. Этот проект призван доказать #8212 на сколько маленьким и дешевым может быть полноценный усилитель для авто. 12- Вольтовые микросхемы с питанием от бортовой сети автомобильного аккумулятора не могут обеспечить нужную мощность для питания сабвуферных головок, следовательно, возникает необходимость применить более мощные усилители с двухполярным питанием.

Основная проблема применения мощных усилителей, заключается в том, что для их запитки нужно будет использовать преобразователь напряжения, который и будет обеспечивать нужные параметры, для питания усилителя.

Инвертор #8212 серьезная вещь и если кто-то собирает его впервые и нет опыта, то с ним лучше не связаться.

В моем случае потребовалось собрать простой усилитель с выходной мощностью 100-120 ватт для питания сабуфера.

Сразу выбор впал на микросхему ТДА7294, хотя изначально планировал на транзисторах реализовать, но если речь идет о сабвуферном усилителе небольшой мощности, то транзисторы уступают микросхемам.

Усилительная микросхема подключена по стандартной схеме, особо останавливаться на сборке усилителя не буду, поскольку ничего сложного в этом нет.

Основные характеристики микросхемы TDA7294 таковы.

Мощный сабвуферный усилитель.

Пт 16 Янв Просмотров: 10 055 Рубрика: Усилители мощности

Хотите купить автомобильный усилитель мощности для саба? Спешить не нужно, если руки растут из правильного места и шарите в электронике, то можно своими руками собрать мощный сабвуферный усилитель, который на несколько порядков лучше бюджетных усилителей с ценовой категории 100-150 долларов.

Мощность усилителя зависит напрямую от источника питания, с нашего усилителя безболезненно можно снять до 300 ватт чистой мощности с питанием 55 Вольт в плече дальше можно поднять питание, но это не есть хорошо.

На счет топологии #8212 полностью симметричная схема, от входа до выхода, построен на максимально близких по параметрам комплиментарных парах, а усилитель называется ланзаром. Про этот усилитель неоднократно шли беседы на всевозможных ресурсах. Основное достоинство #8212 простота, качество, надежность в работе и доступность компонентов #8212 все это делает схему универсальной и легкой для повторения в домашних условиях.

В выходном каскаде задействованы мощные биполярные ключи разной проводимости, советуется использование ключей от тошиба .

Силовые ключи выходного каскада (по сути #8212 усилители по току) работают в классе АВ, следовательно #8212 30-40% начальной энергии пойдет в ненужное тепло. По этой причине ключи устанавливают на теплоотвод, но их обязательно нужно изолировать от общего теплоотвода слюдяными прокладками.

Переменным резистором 1кОм задается ток покоя выходного каскада. Ток покоя нужно выставить на слегка #171 прогретом усилителе#187

Ограничители для питания дифференциальных каскадов подбираются исходя от напряжения питания усилителя.

Питание ±70 В #8212 3,3 кОм#8230 3,9 кОм

Питание ±60 В #8212 2,7 кОм#8230 3,3 кОм

Питание ±50 В #8212 2,2 кОм#8230 2,7 кОм

Питание ±40 В #8212 1,5 кОм#8230 2,2 кОм

Питание ±30 В #8212 1,0 кОм#8230 1,5 кОм

Печатная плата в lay формате прикреплена к статье, зеркалить не нужно.

Для запитки усилителя от сети 220 Вольт нужен блок питания (сетевой/импульсный) с мощностью не менее 400 ватт, с учетом КПД усилителя.

Диодный мост на ток не менее 8 Ампер, в плече эффективная емкость конденсаторной батареи 10.000-15.000мкФ при напряжении конденсаторов не менее 63 Вольт, если есть, то 100 Вольт.

Усилитель отлично работает под широкополосную акустику, ниже приведены основные параметры усилителя ланзар.

Автомобильный усилитель мощности на TDA1562

Чт 19 Мар Просмотров: 7 593 Рубрика: Усилители мощности

Этот усилитель собран на микросхеме TDA1562(Philips 1998г.),и из себя представляет умощненная версия усилителя на TDA1560 с мощностью 40 Вт. В новой версии принципиальная схема более простая и улучшенная.

Особенность данного усилителя #8212 то, что он работает в режиме Н. Но если выходная мощность доходит примерно до 20Вт усилитель работает в режиме В, но вот если мощность продолжает расти дальше, сразу же включается схема повышения напряжения(накопительный цепь-4700мФ-2шт.) на оконечном каскаде. И так усилитель доходит до своей максимальной мощности, т.е. до 70ватт.

Если сравнить с обычными мостовыми схемами, которые используют в автомагнитолах, то сразу заметно преимущество данного усилителя. Тут наблюдается не только 2-х кратное увеличение оконечного каскада, но еще и 4-х кратное увеличение мощности на выходе. А еще имеет довольной большой К.П.Д.(это благодаря режима #171 следящая питания#187 ) когда работает в режиме средней номинальной мощности.

В этом режиме микросхема в среднем потребляет 1,5-2 А ток, но это если на входе усилителя подать музыкальный сигнал от какого-то источника. Но вот если усилитель тестировать под синусоидальный сигнал, ток быстро достигает до 6. 5А. Это значит что режим следящего питания перестал работает, т.е. питание выходных каскадов накопительные цепи исправно поднимают, но уже в постоянном режиме, а не в импульсном, как это было когда воспроизводилась музыка. Но ведь усилители нужны для того чтобы послушать музыка, а не синусоидальный сигнал, так что слушайте и наслаждайтесь.

Ниже представлена схема усилителя:

Микросхема тда1562 хорошо подходит для работы с сабвуферами. Микросхема необходимо поставить на теплоотвод, для этого желательно использовать радиатор(не менее 400см2), а специальные прокладки и шайбы нужны для крепления к микросхему. Кроме такого термозащита, имеется также и надежная защита на выходе от К 3.

Технические характеристики.

1)U питания(мин/макс)#8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 . +8-18Вольт.

2)U питания оптимальный. #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 +12Вольт (или +14. 4Вольт).

3)I потр.(U вх.=0)#8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 0.15-0.2Ампер.

4)I потр. средний #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 . 1.5-2Ампер.

5)I потр. максимум#8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 . до 10Ампер.

6)Р вых. номинал (RMS(синус)#8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 50Ватт (4Ом) 30Ватт(8Ом).

7)Р вых. максимальная #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 ..70Ватт (4Ом.) 40Ватт (8Ом).

8)f раб#8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 .15-60000Гц (+0dB -3dB).

9)Uвх#8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 . -0,707Вольт.

10)Кусил#8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 . 26dB.

11)Кгарм. #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 ..0,03%.

12)Ксигнал/шум#8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 . -90dB.

13)Кдемпф. (100Гц 4Ом) #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 #8230 .не менее 40.

Для работы усилителя в режиме Н, а также накопительной цепи в схеме отвечают конденсаторы С4 и С5 с номиналом 4700мФ. Применяемый транзистор(в схеме VТ1) КТ3107Б смело можно заменить на КТ361А, КТ361Б и т.д.

Конденсаторы С1 и С2 нужно поставить пленочные, а не керамические, такие как К73-17. Подойдут и электролитические, можно с рабочим напряжением 16Вольт.

В качестве индикатора аварийных случаев(например перегрев микросхемы, короткое замыкание, большое искажение сигнала) служит светодиод НL1, который начнет мигать до того момента пока проблема не будет устранена.

Питать усилитель рекомендую только с аккумулятора автомобиля, при этом желательно использовать довольно толстый провод.

Список применяемых радиодеталей.

R1, R2, R3-резисторы с номиналом 10кОм, кол. 3,

R4- резистор с номиналом 1кОм, кол. 1,

C1, C2-конденсатор с емкостью 0,22мкФ, кол. 2,

C3-конденсатор с емкостью 10мкФх16В, кол. 1,

C4, C5-конденсатор с емкостью 10000мкФх25В, кол. 2,

C6- конденсатор с емкостью 0,1мкФ, кол.1,

C7-конденсатор с емкостью 4700мкФх25В, кол1,

Самостоятельная установка аудиосистемы

Аудиосистема входит в заводскую комплектацию автомобилей, и даже модели невысоких классов оборудованы примитивной магнитолой и слабыми динамиками. Но штатные устройства не обеспечивают звучание высокого качества. Для воспроизведения глубокого, идеально чистого и по-настоящему сильного звука нужно мощное современное оборудование.

От чего зависит качество звука автомобильной аудиосистемы?
У всех автовладельцев разные представления о качестве воспроизведения музыки и акустическом комфорте. Кому-то достаточно простого тюнинга автозвука. другим требуется установка мощной аудиосистемы. Но даже лучшее звуковое и акустическое оборудование не будет обеспечивать приемлемого качества звучания, если оно неправильно установлено. Чтобы реализовать все возможности современной системы, нужно:
  • Обеспечить полную и качественную шумоизоляцию автомобиля
  • Подобрать устройства аудиосистемы для конкретной машины
  • Правильно разместить все источники звука, установить усилители
  • Произвести точную настройку акустики и всех устройств системы.
Приведенная здесь инструкция подробно рассказывает, как подготовить машину к установке звукового оборудования, как сделать автозвук самому, как разместить динамики и подключить усилители.
Звуковое и акустическое оборудование для автомобилей
Для качественного воспроизведения музыки в салоне машины используется разная аппаратура. Чтобы установить звук в авто самому, надо тщательно продумать структуру будущей аудиосистемы:
  • Магнитола – головное устройство, отвечающее за функциональные возможности звукового оборудования. Именно с замены автомагнитолы начинается построение системы.
  • Динамики – акустическая аппаратура, которая устанавливается на разных уровнях в нескольких местах и служит для воспроизведения звука. От количества, качества и размера динамиков напрямую зависит сила и чистота звука.
  • Сабвуфер – устройство, обеспечивающее воспроизведение чистых и по-настоящему мощных басов. Он увеличивает силу звука и делает его объемным.
  • Усилитель интегрируется в систему для расширения частотного диапазона. Он придает звуку нужную глубину и делает воспроизведение качественным.
  • Тюнинг штатной аудиосистемы своими руками
    Заводская аудиосистема автомобиля среднего класса – это самая простая магнитола и четыре дешевых динамика. Чтобы улучшить качество звука, надо полностью заменить звуковое и акустическое оборудование. Но иногда достаточно частичного тюнинга системы:
    • Можно поменять стандартные динамики на более мощные. Новые акустические устройства просто подключаются к заводской проводке.
  • Усилитель, который встроен в автомагнитолу, при увеличении громкости искажает звук на всех частотах. А для подключения внешнего усилителя нужен линейный выход. О том, как доработать штатную магнитолу, рассказывается ниже. Подключить по этой схеме автоусилитель своими руками несложно.
    Самостоятельная доработка штатной магнитолы
    Как самому подготовить машину к установке автозвука?

    Перед инсталляцией мощной аудиосистемы необходимо выполнить шумоизоляцию крыши (иначе при включенном сабвуфере она будет давать резонансные призвуки), багажника, дверей. Это позволит реализовать все возможности нового звукового и акустического оборудования.

    Установка магнитолы своими руками
    Даже если машина не оборудована штатной аудиосистемой, в ней заложена проводка для магнитолы и динамиков, что упрощает установку автозвука своими руками. Итак, чтобы установить головное устройство, надо:
    • Извлечь заглушку. Для этого вставить нож или самую тонкую отвертку в специальные прорези и аккуратно вынуть заглушку на себя. Не нужно прилагать усилий, она должна легко сниматься.
  • На обратной стороне снятой заглушки закреплен разъем для антенны и кабели ISO1. Их нужно вынуть из заглушки, нажав на фиксаторы.
  • Вынуть из упаковки новую магнитолу, снять с нее металлическую корзину (она нужна для крепления устройства в посадочном месте). Чтобы не повредить декоративную накладку и избежать ремонта автомагнитолы. ее также лучше демонтировать.
  • Вставить корзину в штатное место, предварительно отогнув отверткой расположенные по периметру фиксирующие крючки.
  • Прикрутить на заднюю стенку автомагнитолы специальную опору.
  • Подключить кабели в соответствующие разъемы автомагнитолы. Если при монтаже использовался дополнительный кабель, надо обернуть жгут проводов маделином или битопластом (как при шумоизоляции панели ), чтобы он не создавал дополнительный шум, соприкасаясь с пластиком.
  • Установить магнитолу в корзину (надо, чтобы защелки зафиксировали устройство). Длинной отверткой расправить в нише провода.
  • Если выбранная магнитола не подходит по размеру к штатному месту, можно использовать специальную переходную рамку. Она скроет технологические щели и упростит монтаж.
  • Установка антенны своими руками
    Одна из самых простых операций – монтаж на крышу внешней антенны для FM-Радио:
    • В комплекте с устройством, как правило, есть кабель и два уплотнителя.
  • Сначала надо снять часть обивки потолка со стороны водителя, демонтировать салонный плафон освещения (чтобы протянуть кабель).
  • Просверлить крышу.
  • Установить антенну. Так как крыша имеет немного округлую форму, желательно обработать резиновую прокладку антенны водостойким клеем.
  • Подключить к антенне кабель и установить на место плафон освещения.
  • Установка динамиков своими руками
    Штатные динамики воспроизводят звук очень плохо. Чтобы построить хорошую аудиосистему, нужно полностью поменять акустику:
    • Для установки передних динамиков надо вырезать из фанеры два подиума. Чтобы фанера не начала гнить из-за влажности, ее можно обработать подходящим составом.
  • Мягкую прослойку на подиумы можно взять от старых колонок.
  • Снять штатные колонки, проклеить двери шумоизолирующим материалом (например, вибропластом), закрыв при этом все технологические отверстия.
  • Просверлить в подиумах отверстия и прикрутить их к дверям.
  • Взять провода (они есть в комплекте) и протащить через резиновую гофру в салон машины.
  • Подключить провода к динамикам и прикрутить их к подиумам саморезами.
  • Потом можно установить кроссоверы – устройства, которые создают для динамиков подходящие частотные диапазоны.
  • Подключить провода.
  • Не следует руководствоваться обозначениями на наклейке, так как на ней показана лишь схема подключения проводов.
  • Надо снять крышку, под ней есть обозначения.
  • Выбрать подходящие места для размещения кроссоверов и закрепить их (слева и справа).
  • Высокочастотные динамики можно прикрепить на панель двухсторонним скотчем.
  • Для монтажа задних динамиков также нужно вырезать подиумы и обклеить их вибропластом.
  • С крышек может потребоваться спилить выступы, чтобы не мешали монтажу.
  • Приложить подиумы к полке и снизу просверлить отверстия (нужно стараться попасть в уже имеющиеся дырки).
  • Установить динамики, прикрутить снизу гайками и подключить к проводам.
  • Как установить сабвуфер самому
    Сабвуфер можно разместить в багажном отделении, это упрощает процесс установки:
    • Снять клеммы, подключить силовой кабель.
  • Чтобы протянуть к багажнику силовой кабель, надо снять заглушку (она находится немного левее бачка с тормозной жидкостью) и сделать отверстие. Для защиты кабель желательно обтянуть гофрой.
  • В салоне кабель можно протянуть по левой стороне, под порогом. После установки порога проводку видно не будет. Акустический кабель также протягивается под порогом.
  • Чтобы подключить сабвуфер, достаточно соединить входы (RCA) с линейными выходами магнитолы. Внешний усилитель можно прикрепить к полке или разместить в самом багажнике.
  • Эта инструкция по установке сабвуфера и автоусилителя своими руками подходит тем, кто не придирается к качеству звука. Но при использовании такой схемы снижается мощность баса. Альтернативный вариант – установка сабвуфера и динамиков в заднюю полку:
    • Примерить сабвуфер и динамики к задней полке и сделать в металле отверстия соответствующего размера. Если сабвуфер не помещается, полку придется подрезать.
  • Сделать на куске фанеры разметку.
  • Части фанеры можно склеить или скрепить саморезами.
  • Вырезать в фанере отверстия, установить сабвуфер и динамики.
  • Проклеить заднюю полку шумоизоляционным материалом.
  • Установить полку с аппаратурой в багажник. Потом ее можно будет обшить карпетом под цвет обивки салона. Подключение сабвуфера выполняется так же.
  • Как сделать усилитель звука для авто своими руками?
    Существует множество схем, позволяющих собрать простейший усилитель для автомобильной аудиосистемы. Как правило, готовые устройства не требуют сложной настройки и состоят из доступных деталей:
    • Ниже приведена схема, как сделать автоусилитель для сабвуфера своими руками. Он охватывает большой диапазон частот и дает на выходе 100-200 Ватт.
  • А вот схема маломощного усилителя, который прекрасно подходит для колонок.
  • Но, чтобы собрать усилитель, надо разбираться в звуковой аппаратуре и использовать качественные детали. Неправильно собранное устройство может вывести из строя дорогостоящую аудиосистему.

    Самостоятельная установка усилителя
    Подробнее о том, как сделать в машину усилитель звука для сабвуфера своими руками, можно посмотреть на различных форумах радиолюбителей, а здесь речь пойдет о монтаже устройства:
    • Усилитель лучше поместить сзади, на полке багажника. Чтобы проложить провода, надо разобрать боковые пороги, снять панель под рулевой колонкой, бардачок и другие детали. Кабели RCA и акустические провода с фронтальной (со стороны водителя) и тыльной акустики пойдут по левой стороне. А справа можно пустить «+» к аккумулятору и провода от фронтальной (со стороны переднего пассажира) и тыльной акустики.
  • Взять гибкую проволоку, просунуть ее в отверстие под магнитолой и с ее помощью протолкнуть провода RCA и управляющий провод от усилителя. Подключить к усилителю провода RCA сабвуфера, фронтальной и тыльной акустики (если планируется интегрировать в систему два автоусилителя, то к тому, у которого больше каналов, можно подключить сабвуфер и фронтальные динамики, а к другому – задние). Подключить управляющий провод к общей связке питающих проводов головного устройства.
  • Чтобы вывести плюсовой провод, надо открыть капот, убрать крышку фильтра салона, прорезать небольшое отверстие в заглушке (там проходят трубки автокондиционера), просунуть туда провод и протолкнуть его в салон. Подсоединить к плюсовой клемме соответствующий провод. Желательно установить специальный предохранитель (его надо разместить ближе к клемме).
  • Провода RCA проложить за рулевой колонкой, управляющий провод протянуть за бардачком. После прокладки проводов установить пороги и другие демонтированные элементы. При этом важно не повредить саморезами провода.
  • Вывести все провода к усилителю и подключить.

    Источники: http://xn—-7sbbil6bsrpx.xn--p1ai/avtomobilnyj-usilitel-delaem-sami.html, http://xn—-7sbbil6bsrpx.xn--p1ai/moshhnyj-sabvufernyj-usilitel.html, http://xn—-7sbbil6bsrpx.xn--p1ai/avtomobilnyj-usilitel-moshhnosti-na-tda1562.html, http://www.mv-avto.ru/samostoyatelnaya-ustanovka-audiosistemy.html

    Комментариев пока нет!
  • УСИЛИТЕЛЬ ДЛЯ АВТО

       Вторая часть статьи про автомобильный усилительный комплекс. Третьим этапом сборки у нас идет ящик для сабвуфера. Как не странно, но для меня собрать ящик оказалось сложнее, чем паять сам УНЧ. К счастью, за копейки удалось приобрести колонку С-70, динамическая головка у нее была не очень и поэтому была заменена на 75 гдн, поскольку головок по мощнее к тому времени под рукой не было, поэтому включать усилитель на полную мощность очень рискованно, динамик может попросту сгореть. Если кто-то желает собрать ящик своими руками то можете использовать расчет параметров ящика для 75гдн которые есть в данной статье.

       Материал лучше использовать мдф или дсп (доски с толщиной не менее 1см ). Спросите почему именно 1 см? Потому, что в ящикие сабвуфера создаётся достаточно большое давление. В сборке корпуса, доски прикрепляют друг к другу саморезами и клеем ПВА, из внутренней стороны следует закрывать места крепления досок силиконом или другим герметиком на крайний случай можно использовать клей момент. После того как у нас уже собран сабвуфер перейдем к тяжелой артилерии — усилителю мощности, который в свою очередь включает в себя два отдельныx усилителя. Рассмотрим по отдельности каждый из ниx.

    УСИЛИТЕЛЬ МОЩНОСТИ ДЛЯ САБВУФЕРА

       УНЧ для сабвуфера выполнен по умощненной сxеме и имеет мощность 300 ватт. Но можно ещё повысить мощность, добавлением дополнительной пары выxодныx транзисторов, или если мощность надо поднять но 30-50 ватт, то можно обойтись просто поднятием питания. Вот нужные детали для создания этого блока.

       Транзисторы:

    2SC5200-O + 2SA1943-O (пара) ORG (TOS)- 2 штуки.2SD669A (TO126 HIT) — 2 штуки.2SA1265 (TO3P PMC) – 1 штука.2SB649A (TO126 HIT) – 1 штука.2SC3182 (TO3PB CHINA) –1 штука.2N5551 (TO92 FAI/QTC) – 2 штуки.2N5401 (TO92) – 2 штуки.   Конденсаторы — пленка 0.1×63 – 2 штуки.0.47х63 – 6 штук.1.0х63 – 2 штуки.100х100 – 2 штуки.240х50 – 1 штука.   Керамические: 24 – 1 штука.0.47 – 2 штуки.   Полярные:1000х100 – 2 штуки.220х16 – 2 штуки.100х25 – 2 штуки.47х16 – 2 штуки.   Резисторы: 4.7 – 1 штука.0.22 – 4 штуки.2.2 – 4 штуки.15к – 1 штука.180- 1 штука.47 – 2 штуки.4.7к -1 штука.4.7к – 3 штуки.1к – 3 штуки.100 – 5 штук.47к – 2 штуки.6.8 к – 2 штуки.

       Стабилитроны на 15 вольт 1,5 ватт — 2 штуки. После покупки всеx деталей была создана печатная плата методом утюга и лазерного принтера. После сборки снимаем с платы выxодные транзисторы и дальнейшие опыты будем проводить без ниx, а делаем это для того, чтобы в случае неправильной сборки их не испортить. Если кто не может найти резисторы 0,22 ом — не беда, просто возьмите пасту от гелевой ручки или любой по диаметру 0,5 мм и намотайте на ней 10 витков проводом 1мм. Транзисторы устанавливают на теплоотвод, а ещё лучше прикрепить на корпус общей установки, чтоб меньше грелись и желательно дополнить кулером для страxoвки.

       Фильтр низкой частоты собран на плате с усилителем, он работает без предварительного усилителя.

       После сборки еще раз проверяем плату на правильность и оставляем усилитель на небольшое время, пока не создадим преобразователь напряжения. А пока соберём квадроусилитель на основе микросxемы TDA7388, которая является высококачественным квадрофоническим усилителем мощности и способна отдавать до 40 ватт на канал.

       Усилитель TDA7388 имеет очень простую сxему включения и работает от бортовой сети автомобиля, следовательно к нему не нужен преобразователь напряжения. После окончания сборки УНЧ нам нужно для него сделать фильтр для защиты от помеx, поскольку шум мотора может повлиять на звук усилителя, а фильтр сглаживает высокочастотные шумы. Конструкции фильтра можно взять из преобразователя, поскольку там тоже присутствует такой фильтр.

       Усилитель прикрепляют на радиатор от компьютерного процессора и дополняют сверxу кулером, его так-же можно достать из блока питания компьютера. После сборки всеx частей, настала очередь собрать преобразователь напряжения.

    ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ

       ПН нужен для того, чтоб от бортовой сети автомобиля получить двуxполярное напряжение 50 вольт для питания сабвуферного усилителя. Сердцем нашего преобразователя служит микросxема TL494, которая играет роль задающего генератора и обеспечивает нужную частоту.

       Как уже говорилось, мощность усилителя порядка 300 ватт, значит преобразователь у нас должен иметь 30-50 ватт в запасе. Предлагаемый преобразователь способен отдавать до 400 ватт, так что его мощности вполне хватит. Трансформатором преобразователя служит ферритовый сердечик от тиристорного телевизора или любой другой с проницательностью 2000НМ. Если есть то лучще использовать ферритовое кольцо.     Первичную обмотку — 4 витка, мотаем жгутом, провод 0,6 мм 10 жилами, затем делаем отвод и мотаем еще столько таким же проводом. Можно конечно более толстым проводом мотать, но так менее удобно. Вторичную обмотку — 25 витков тоже проводом 0,6мм 7-ю жилами, затем делаем отвод и мотаем еще столько. Конденсаторы для фильтрации тока преобразователя лучше ставить 100 вольт 2200микрофарад, если же нет такиx конденсаторов, то можно брать две штуки по 50 вольт 2200 микрофарад и подключить иx последовательно, таким образом увеличив напряжение. Транзисторы IRFZ можно заменить КТ827, тогда мощность чуток увеличиться.

       Транзисторы ставят на теплоотвод и дополняют курьером. Диодный мост ставят любой, на 15 ампер. После этого собираем все платы в алюминевом корпусе. Гнезда и штекеры использованы из двд проигрывателя. Если все собрали правильно, конструкция будет работать сразу.

       Подключаем к преобразователю усилитель, к выxоду усилителя подключаем динамик и подаем вxод, и если все работает как надо — припаиваем выxодные транзисторы усилителчя на плату. Дроссели намотаны на ферритовом стерже или кольце и содержат 12 витков провода 1 — 1,5 мм. Усилитель играет даже лучше чем предполагал, лично я очень доволен проделанной работой. Четыре дня труда стоили того и оправдали все надежды на хороший усилительный комплекс автомобиля. Автор — АКА.

       Форум по усилителям

       Обсудить статью УСИЛИТЕЛЬ ДЛЯ АВТО

    Автомобильный унч на 100 ватт своими руками. Мощный УНЧ на микросхемах TDA7294 (100 Вт). Готовые печатные платы

    Усилитель звука на TDA7294

    К этому усилителю в интернете очень много притензий на этой микросхеме, что быстро сгорает, что самовозбуждается.Но не правда,все недостатки если происходят,то изза самого радиолюбителя.Схема усилителя на 100Вт на микросхеме тда7294 имеет защиту от короткого замыкания и с защитой от перегрева.

    Схема усилителя:

    Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. К ее достоинствам относятся большая выходная мощность (до 100 Вт на нагрузке сопротивлением 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (малые искажения, низкий уровень шума, широкий диапазон рабочих частот и т.д.), минимум необходимых внешних компонентов и небольшая стоимость.

    Схема простая,и буквально не очень капризная.

    Как видно по схеме конденсатора С10 нет. Он нужен для микросхемы TDA7293 (140W), и ставиться он место C9 между 6й и 12й ногами микросхемы. Вместо диода КД522 я поставил 1N4001.

    Микросхему нужно ставить на радиатор из аллюминия площадью 600см 2 или больше

    Если вы хотите пустить звук на два канала,то соответственно вам нужно будет сделать две таких схемы


    Это многократно проверенная схема самодельного 100 ваттного усилителя на популярной микросхеме TDA7294 усиленной парой мощных транзисторов на выходе. Схема эта предназначена для низкоомной нагрузки, но в ней бОльшая часть выходного тока снимается не с микросхемы, а поставляется в нагрузку дополнительными транзисторами. А микросхема ими только управляет. УМЗЧ предназначен для работы с низкоомной нагрузкой, мощностью от 100 ватт.

    Как видно, усилитель на МС TDA7294 дополняется двумя мощными выходными транзисторами, работающими в режиме В. Они усиливают выходной ток микросхемы, поэтому на ней рассеивается гораздо меньшая мощность, из-за чего можно поднять напряжение питания, чтобы получить повышенную мощность в нагрузке. В состоянии покоя выходные транзисторы закрыты и тока от источника питания не потребляют. При небольшом уровне сигнала (до ~0,5 вольт на нагрузке) транзисторы не открываются, а выходной сигнал протекает с выхода микросхемы в нагрузку через резистор R7. При этом на нем появляется напряжение. С ростом уровня сигнала напряжение на R7 растет, и когда оно достигает ~0,6 вольт (это соответствует мощности 30…50 мВт на нагрузке 4 Ома), выходные транзисторы начинают открываться. При маленьких выходных напряжениях выходные транзисторы открываются только на пиках громкости на непродолжительное время. По мере роста выходного сигнала, выходной каскад включается в работу, беря на себя питание нагрузки. При этом от микросхемы в динамик поступает только 10% мощности и еще ~10% от выходной мощности микросхема тратит на раскачку выходных транзисторов.


    Таким образом, можно работать на низкоомной нагрузке и получить на ней максимум напряжения и тока без перегрева микросхемы. В отличие от «параллельного» включения, здесь микросхема выполняет роль предварительного каскада, а основной мощностью управляют дополнительные транзисторы. Такое включение будет неплохим вариантом для раскачки мощного сабвуфера, причем его мощность доходит до 100 Вт. Умощненная микросхема как раз легко такую мощность дает. Второй вариант — НЧ/СЧ канал двухполосного усилителя (ВЧ канал сделан на TDA7294 без умощнения) для озвучки помещения. В качестве выходных можно использовать только биполярные транзисторы! У полевых для открывания нужно приложить большое напряжение — порядка 4 вольт, а то и больше. А это напряжение образуется на резисторе R7. Его мощность при этом должна быть минимум 5 Вт, греться он будет соответственно. А, главное, на малой мощности будет работать только одна микросхема без выходников.


    Катушку L1 можно намотать прямо на R8. Для этого берется резистор типа МЛТ-2 Вт и на него наматывается 2 слоя провода диаметром 1 мм. Верхний слой должен быть короче, чтобы витки не сползали. Катушку слегка пропитать клеем, чтобы не разлезалась. Выводы катушки наматываем на выводы резистора. Для микросхемы понадобится небольшой радиатор. Можно ее и транзисторы поставить на общий радиатор через прокладки. После сборки усилителя надо убедиться в отсутствии самовозбуждения, посмотрев на сигнал при помощи осциллографа.


    Для повышения выходной мощности усилителя свыше 100 ватт, надо напряжение питания транзисторов поднять до 50 вольт нестабилизированным напряжением. А для микросхемы используем стабилизатор на +- 38 вольт. Стабилизатор включается в разрывы цепей питания микросхемы в точках А и Б. Теперь просадки напряжения питания на микросхему не влияют, поэтому питание микросхемы всегда максимально и она всегда может выдать максимум выходного напряжения. А значит напряжение и мощность на нагрузке всегда будут максимально возможными.

    Представляемый усилитель благодаря своим великолепным техническим характеристикам рекомендуется для работы с домашним электроакустическим оборудованием Hi-Fi.

    В его конструкции использованы интегральные схемы TDA7294, производимые фирмой SGS-THOMPSON. В своей структуре ониимеют защиту от замыкания в нагрузке от перегрева, а также систему шумопонижения.

    Технические характеристики усилителя:

    • входное сопротивление 22 кОм;
    • полоса воспроизводимых частот 20 Гц-100 кГц;
    • мощность выходная постоянная 70 Вт/8 Ом;
    • мощность музыкальная 100 Вт/8 Ом (ІІвр. +/- 40 В).

    Принципиальная схема

    Входной сигнал подается на вход усилителя через конденсатор С1 и низкочастотный фильтр, состоящий из резистора R1 и конденсатора С2. Резистор R4 вводит отрицательную обратную связь. Схемы «MUTT» и «STANDBY», которыми оборудован усилитель, автоматически включаются после включения питания.

    Рис. 1. Принципиальная схема мощного УНЧ на микросхеме TDA7294 (100 Вт).

    В случае возникновения необходимости изменения постоянной временной этих контуров следует соответствующим образом подобрать величины конденсаторов С9 и СЮ. Не рекомендуется уменьшать величины резисторов R5 и R6, так как это может привести к превышению максимально допустимого входного тока для входов «MUNF» и «STANDBY».

    Детали и монтаж

    Встроенная термическая защита выключает усилитель при росте температуры схемы более 145 °С. Монтаж усилителя не должен представлять сложностей. Сборку следует начать с впайки всех перемычек. Затем нужно впаять резисторы и конденсаторы.

    Интегральные схемы следует сначала прикрепить к радиаторам, а затем впаять в плату. Это предохранит точки пайки от случайного отрывания.

    Радиаторы, которые необходимо использовать в усилителе, должны обеспечивать соответствующий отвод тепла от интегральных схем, в противном случае они будут выключаться.

    Для полного использования возможностей усилителя его следует оборудовать хорошим блоком питания. Лучше всего использовать тороидальный трансформатор мощностью 300 Вт и батарею конденсаторов 2 х 10000 мкФ. Можно также использовать два трансформатора мощностью 150 Вт каждый и установить отдельные блоки питания для каждого канала.

    US1 TDA7294
    С1 1 мкФ
    С2 2,2 нФ
    СЗ 22 мкФ/16 В
    С4,С7 100 нФ
    С8 22 мкФ/40 В
    С4, С5 1000 мкФ/40 В
    С9, С10 10 мкф/35 В
    R1 450 Ом
    R2, R4, R5, R6 22 кОм
    R3 680 Ом

    Напряжение, питающее усилитель, может быть в границах +/-10-+/- 40 В. В любом случае нельзя превышать напряжение в 40 В, поскольку это грозит повреждением дорогостоящих интегральных схем.

    При включении усилителя необходимо последовательно с питанием включить резистор мощностью в несколько ватт и с сопротивлением в несколько десятков ом, что предохранит интегральные схемы в случае замыканий на плате.

    Ток покоя усилителя при питании напряжением +/-40 В не должен быть больше 60 мА. Постоянное напряжение на выходе интегральных схем, измеряемое относительно массы, должно быть равно 0 В.

    Комментарии (12):

    #1 Владимир Январь 08 2017

    Собрал данное устройство. По ошибке при первом включении подключил неправильно полярность вылетел диод один 4001 D4 и конденсатор 220мкф 63в С11 рванул, заменил, транзисторы все прозвонил рабочие 100пудов. Итог при включении постоянка на выходе(лампочка 12в горит ярко(24вольта причем обратной полярности)) и греется резистор R4 и дуется конденцатор С2. Народ если кто знает решение отзовитесь, может схема нерабочая? кто собирал?

    #2 root Январь 09 2017

    После подобного случая проверку стоит начать с отключенного от усилителя источника питания, прозвонить выпрямительные диоды и измерить напряжения на выходе для каждого плеча (+ и земля, — и земля).
    После этого:

    • Проверка монтажа, нет ли лишних соединений, все ли детали хорошо пропаяны, соответствует ли соединения на печатной плате принципиальной схеме усилителя;
    • Проверка номиналов всех деталей — сопротивление резисторов желательно проверить тестером, диоды и транзисторы прозвонить;
    • Все электролитические конденсаторы желательно заменить, некоторые уже могут быть подпорчены и без внешних признаков неисправности;
    • Перед включением усилителя в разрыв каждой линии питания можно временно подключить по лампочке рассчитанной на напряжение питания, или же по предохранителю на 2-3А.

    #3 Владимир Февраль 26 2017

    Спасибо большое, думал никто и не ответит. Все хорошо пропаяно, все детали прозвонил. Может дело в питании, я брал с компьютерного блока питания 2 обмотки по 12вольт переменки в итоге выпрямления получил +30 общий -30 вольт может этого много?)))) Ну или может у меня не те транзисторы, TIP142 и TIP147 только вот они нифига не похожи на те что тут на фотографии(больше по размерам). Самое интересное то что когда я мерю напряжение на базе одного из них(TIP) то у одного 2вольта а у другого чет в районе 50вольт. Я не мега шарю в радиоделе просто увидел решил собрать плату вытравил с принтера так что ошибки не может быть. Ездил даже в сервисный центр с моим устройством, развели руками не могут понять принцип этой схемы. Жаль потраченного времени и денег. Понимаю что моя ошибка что поторопился но блин я же поменял неисправные детали и все ровно не работает. Жаль что мальенькая вероятность работы схем из интернета. Думаю может это все 241 транзюк виноват или мелкий 556. Но и их я менял))) Так что……..

    #4 root Февраль 27 2017

    Насчет компьютерного БП — в данном случае идея не очень хорошая, там скорее всего нужна более серьезная переделка чем просто домотать/отмотать обмотки. И еще, насчет линий питания 12В, которые присутствуют изначально в компьютерном БП — одна из них (синий провод, -12В) рассчитана на очень маленький ток (0.3-0,5А).
    Здесь лучше использовать хотя бы 4 аккумулятора по 12В (24+24В) или же достать/изготовить трансформатор с двумя вторичными обмотками на напряжение порядка 30В и ток 4-6А. После выпрямления диодным мостом и сглаживания электролитическими конденсаторами получим напряжение где-то в районе 2х40В.
    Проверить тестером диоды D2, D3, D4, они должны быть такого номинала как на схеме, это важно.
    Вполне возможно что вы в шаге от работающей схемы, кто знает…

    Схема двуполярного блока питания:

    #5 Andriy Август 07 2017

    яке навантаження в Омах можна давати

    #6 root Август 07 2017

    4 Ома, 8 Ом…

    #7 Александр Анатольевич Март 05 2018

    Этот усилитель собирать НЕЛЬЗЯ! Он горит, как с добрым утром. Я уж не знаю, что там в нём прекрасно сбалансировано, но лучше сделать какую нибудь другую схему, например усилитель Брагина 1, Трошина (модернизированный) Лайкова, Худа, и. т.д.

    Ездил даже в сервисный центр с моим устройством, развели руками не могут понять принцип этой схемы ***** обходите этот «сервис» стороной.. там неучи.. классический вариант унч….это им не модуля и емкостя менять.. ..за нереальные деньги..не понимая как это работает..

    #9 паша Март 14 2018

    Я собирал его работает отлично,у друга работает до сих пор на s90 4om жалоб нет легкая схема и повторяемость 100% работает без настройки!

    #10 CcbikyH Март 14 2018

    Печатка разведена криво, смещение выхода мало, температурной стабилизации нет — он сгорит.

    #11 АЛЕКСЕЙ Июнь 02 2018

    Собрал. Работает от 40 вольт на входе. Мощность довольно хорошая. Но тестил его без радиаторов и в итоге после минуты работы сгорели все транзисторы. Так что даже не стоит пытаться запускать его без дополнительного охлаждения

    #12 Master Апрель 06 2019

    Собирал на ТИПАХ. Круто играл, питание около 36 вольт +/-, вместе 72 вольта было чтобы понятнее, питание брал от старого видеомагнитофона. ТИПЫ сгорели даже при радиаторе… Поменял и ещё установил 2 кулера от компа. Сделал отдельный включатель чтобы они не шумели когда нужно послушать тихо. В общем обдув хороший нужен на большой громкости. Схема супер. Самая легкая и очень мощная. Даже мне без опыта удалось собрать для эксперимента.

    – Сосед запарил по батарее стучать. Сделал музыку громче, чтобы его не слышать.
    (Из фольклора аудиофилов).

    Эпиграф иронический, но аудиофил совсем не обязательно «больной на всю голову» с физиономией Джоша Эрнеста на брифинге по вопросам отношений с РФ, которого «прёт» оттого, что соседи «счастливы». Кто-то хочет слушать серьезную музыку дома как в зале. Качество аппаратуры для этого нужно такое, какое у любителей децибел громкости как таковых просто не помещается там, где у здравомыслящих людей ум, но у последних оный за разум заходит от цен на подходящие усилители (УМЗЧ, усилитель мощности звуковой частоты). А у кого-то попутно возникает желание приобщиться к полезным и увлекательным сферам деятельности – технике воспроизведения звука и вообще электронике. Которые в век цифровых технологий неразрывно связаны и могут стать высокодоходной и престижной профессией. Оптимальный во всех отношениях первый шаг в этом деле – сделать усилитель своими руками: именно УМЗЧ позволяет с начальной подготовкой на базе школьной физики на одном и том же столе пройти путь от простейших конструкций на полвечера (которые, тем не менее, неплохо «поют») до сложнейших агрегатов, через которые с удовольствием сыграет и хорошая рок-группа. Цель данной публикации – осветить первые этапы этого пути для начинающих и, возможно, сообщить кое-что новое опытным.

    Простейшие

    Итак, для начала попробуем сделать усилитель звука, который просто работает. Чтобы основательно вникнуть в звукотехнику, придется постепенно освоить довольно много теоретического материала и не забывать по мере продвижения обогащать багаж знаний. Но любая «умность» усваивается легче, когда видишь и щупаешь, как она работает «в железе». В этой статье далее тоже без теории не обойдется – в том, что нужно знать поначалу и что возможно пояснить без формул и графиков. А пока достаточно будет умения и пользоваться мультитестером.

    Примечание: если вы до сих пор не паяли электронику, учтите – ее компоненты нельзя перегревать! Паяльник – до 40 Вт (лучше 25 Вт), максимально допустимое время пайки без перерыва – 10 с. Паяемый вывод для теплоотвода удерживается в 0,5-3 см от места пайки со стороны корпуса прибора медицинским пинцетом. Кислотные и др. активные флюсы применять нельзя! Припой – ПОС-61.

    Слева на рис. – простейший УМЗЧ, «который просто работает». Его можно собрать как на германиевых, так и на кремниевых транзисторах.

    На этой крошке удобно осваивать азы наладки УМЗЧ с непосредственными связями между каскадами, дающими наиболее чистый звук:

    • Перед первым включением питания нагрузку (динамик) отключаем;
    • Вместо R1 впаиваем цепочку из постоянного резистора на 33 кОм и переменного (потенциометра) на 270 кОм, т.е. первый прим. вчетверо меньшего, а второй прим. вдвое большего номинала против исходного по схеме;
    • Подаем питание и, вращая движок потенциометра, в точке, обозначенной крестиком, выставляем указанный ток коллектора VT1;
    • Снимаем питание, выпаиваем временные резисторы и замеряем их общее сопротивление;
    • В качестве R1 ставим резистор номинала из стандартного ряда, ближайшего к измеренному;
    • Заменяем R3 на цепочку постоянный 470 Ом + потенциометр 3,3 кОм;
    • Так же, как по пп. 3-5, в т. а выставляем напряжение, равное половине напряжения питания.

    Точка а, откуда снимается сигнал в нагрузку это т. наз. средняя точка усилителя. В УМЗЧ с однополярным питанием в ней выставляют половину его значения, а в УМЗЧ в двухполярным питанием – ноль относительно общего провода. Это называется регулировкой баланса усилителя. В однополярных УМЗЧ с емкостной развязкой нагрузки отключать ее на время наладки не обязательно, но лучше привыкать делать это рефлекторно: разбалансированный 2-полярный усилитель с подключенной нагрузкой способен сжечь свои же мощные и дорогие выходные транзисторы, а то и «новый, хороший» и очень дорогой мощный динамик.

    Примечание: компоненты, требующие подбора при наладке устройства в макете, на схемах обозначаются или звездочкой (*), или штрихом-апострофом (‘).

    В центре на том же рис. – простой УМЗЧ на транзисторах, развивающий уже мощность до 4-6 Вт на нагрузке 4 Ом. Хотя и работает он, как и предыдущий, в т. наз. классе AB1, не предназначенном для Hi-Fi озвучивания, но, если заменить парой таких усилитель класса D (см. далее) в дешевых китайских компьютерных колонках, их звучание заметно улучшается. Здесь узнаем еще одну хитрость: мощные выходные транзисторы нужно ставить на радиаторы. Компоненты, требующие дополнительного охлаждения, на схемах обводятся пунктиром; правда, далеко не всегда; иногда – с указанием необходимой рассеивающей площади теплоотвода. Наладка этого УМЗЧ – балансировка с помощью R2.

    Справа на рис. – еще не монстр на 350 Вт (как был показан в начале статьи), но уже вполне солидный зверюга: простой усилитель на транзисторах мощностью 100 Вт. Музыку через него слушать можно, но не Hi-Fi, класс работы – AB2. Однако для озвучивания площадки для пикника или собрания на открытом воздухе, школьного актового или небольшого торгового зала он вполне пригоден. Любительская рок-группа, имея по такому УМЗЧ на инструмент, может успешно выступать.

    В этом УМЗЧ проявляются еще 2 хитрости: во-первых, в очень мощных усилителях каскад раскачки мощного выхода тоже нужно охлаждать, поэтому VT3 ставят на радиатор от 100 кв. см. Для выходных VT4 и VT5 нужны радиаторы от 400 кв. см. Во-вторых, УМЗЧ с двухполярным питанием совсем без нагрузки не балансируются. То один, то другой выходной транзистор уходит в отсечку, а сопряженный в насыщение. Затем, на полном напряжении питания скачки тока при балансировке способны вывести из строя выходные транзисторы. Поэтому для балансировки (R6, догадались?) усилитель запитывают от +/–24 В, а вместо нагрузки включают проволочный резистор 100…200 Ом. Кстати, закорючки в некоторых резисторах на схеме – римские цифры, обозначающие их необходимую мощность рассеяния тепла.

    Примечание: источник питания для этого УМЗЧ нужен мощностью от 600 Вт. Конденсаторы сглаживающего фильтра – от 6800 мкФ на 160 В. Параллельно электролитическим конденсаторам ИП включаются керамические по 0,01 мкФ для предотвращения самовозбуждения на ультразвуковых частотах, способного мгновенно сжечь выходные транзисторы.

    На полевиках

    На след. рис. – еще один вариант достаточно мощного УМЗЧ (30 Вт, а при напряжении питания 35 В – 60 Вт) на мощных полевых транзисторах:

    Звук от него уже тянет на требования к Hi-Fi начального уровня (если, разумеется, УМЗЧ работает на соотв. акустические системы, АС). Мощные полевики не требуют большой мощности для раскачки, поэтому и предмощного каскада нет. Еще мощные полевые транзисторы ни при каких неисправностях не сжигают динамики – сами быстрее сгорают. Тоже неприятно, но все-таки дешевле, чем менять дорогую басовую головку громкоговорителя (ГГ). Балансировка и вообще наладка данному УМЗЧ не требуются. Недостаток у него, как у конструкции для начинающих, всего один: мощные полевые транзисторы много дороже биполярных для усилителя с такими же параметрами. Требования к ИП – аналогичные пред. случаю, но мощность его нужна от 450 Вт. Радиаторы – от 200 кв. см.

    Примечание: не надо строить мощные УМЗЧ на полевых транзисторах для импульсных источников питания, напр. компьютерных. При попытках «загнать» их в активный режим, необходимый для УМЗЧ, они или просто сгорают, или звук дают слабый, а по качеству «никакой». То же касается мощных высоковольтных биполярных транзисторов, напр. из строчной развертки старых телевизоров.

    Сразу вверх

    Если вы уже сделали первые шаги, то вполне естественным будет желание построить УМЗЧ класса Hi-Fi, не вдаваясь слишком глубоко в теоретические дебри. Для этого придется расширить приборный парк – нужен осциллограф, генератор звуковых частот (ГЗЧ) и милливольтметр переменного тока с возможностью измерения постоянной составляющей. Прототипом для повторения лучше взять УМЗЧ Е. Гумели, подробно описанный в «Радио» №1 за 1989 г. Для его постройки понадобится немного недорогих доступных компонент, но качество удовлетворяет весьма высоким требованиям: мощность до 60 Вт, полоса 20-20 000 Гц, неравномерность АЧХ 2 дБ, коэффициент нелинейных искажений (КНИ) 0,01%, уровень собственных шумов –86 дБ. Однако наладить усилитель Гумели достаточно сложно; если вы с ним справитесь, можете браться за любой другой. Впрочем, кое-какие из известных ныне обстоятельств намного упрощают налаживание данного УМЗЧ, см. ниже. Имея в виду это и то, что в архивы «Радио» пробраться не всем удается, уместно будет повторить основные моменты.

    Схемы простого высококачественного УМЗЧ

    Схемы УМЗЧ Гумели и спецификация к ним даны на иллюстрации. Радиаторы выходных транзисторов – от 250 кв. см. для УМЗЧ по рис. 1 и от 150 кв. см. для варианта по рис. 3 (нумерация оригинальная). Транзисторы предвыходного каскада (КТ814/КТ815) устанавливаются на радиаторы, согнутые из алюминиевых пластин 75х35 мм толщиной 3 мм. Заменять КТ814/КТ815 на КТ626/КТ961 не стоит, звук заметно не улучшается, но налаживание серьезно затрудняется.

    Этот УМЗЧ очень критичен к электропитанию, топологии монтажа и общей, поэтому налаживать его нужно в конструктивно законченном виде и только со штатным источником питания. При попытке запитать от стабилизированного ИП выходные транзисторы сгорают сразу. Поэтому на рис. даны чертежи оригинальных печатных плат и указания по наладке. К ним можно добавить что, во-первых, если при первом включении заметен «возбуд», с ним борются, меняя индуктивность L1. Во-вторых, выводы устанавливаемых на платы деталей должны быть не длиннее 10 мм. В-третьих, менять топологию монтажа крайне нежелательно, но, если очень надо, на стороне проводников обязательно должен быть рамочный экран (земляная петля, выделена цветом на рис.), а дорожки электропитания должны проходить вне ее.

    Примечание: разрывы в дорожках, к которым подключаются базы мощных транзисторов – технологические, для налаживания, после чего запаиваются каплями припоя.

    Налаживание данного УМЗЧ много упрощается, а риск столкнуться с «возбудом» в процессе пользования сводится к нулю, если:

    • Минимизировать межблочный монтаж, поместив платы на радиаторах мощных транзисторов.
    • Полностью отказаться от разъемов внутри, выполнив весь монтаж только пайкой. Тогда не нужны будут R12, R13 в мощном варианте или R10 R11 в менее мощном (на схемах они пунктирные).
    • Использовать для внутреннего монтажа аудиопровода из бескислородной меди минимальной длины.

    При выполнении этих условий с возбуждением проблем не бывает, а налаживание УМЗЧ сводится к рутинной процедуре, описанной на рис.

    Провода для звука

    Аудиопровода не досужая выдумка. Необходимость их применения в настоящее время несомненна. В меди с примесью кислорода на гранях кристаллитов металла образуется тончайшая пленочка окисла. Оксиды металлов полупроводники и, если ток в проводе слабый без постоянной составляющей, его форма искажается. По идее, искажения на мириадах кристаллитов должны компенсировать друг друга, но самая малость (похоже, обусловленная квантовыми неопределенностями) остается. Достаточная, чтобы быть замеченной взыскательными слушателями на фоне чистейшего звука современных УМЗЧ.

    Производители и торговцы без зазрения совести подсовывают вместо бескислородной обычную электротехническую медь – отличить одну от другой на глаз невозможно. Однако есть сфера применения, где подделка не проходит однозначно: кабель витая пара для компьютерных сетей. Положить сетку с длинными сегментами «леварем», она или вовсе не запустится, или будет постоянно глючить. Дисперсия импульсов, понимаешь ли.

    Автор, когда только еще пошли разговоры об аудиопроводах, понял, что, в принципе, это не пустая болтовня, тем более, что бескислородные провода к тому времени уже давно использовались в технике спецназначения, с которой он по роду деятельности был хорошо знаком. Взял тогда и заменил штатный шнур своих наушников ТДС-7 самодельным из «витухи» с гибкими многожильными проводами. Звук, на слух, стабильно улучшился для сквозных аналоговых треков, т.е. на пути от студийного микрофона до диска нигде не подвергавшихся оцифровке. Особенно ярко зазвучали записи на виниле, сделанные по технологии DMM (Direct Meta lMastering, непосредственное нанесение металла). После этого межблочный монтаж всего домашнего аудио был переделан на «витушный». Тогда улучшение звучания стали отмечать и совершенно случайные люди, к музыке равнодушные и заранее не предуведомленные.

    Как сделать межблочные провода из витой пары, см. след. видео.

    Видео: межблочные провода из витой пары своими руками

    К сожалению, гибкая «витуха» скоро исчезла из продажи – плохо держалась в обжимаемых разъемах. Однако, к сведению читателей, только из бескислородной меди делается гибкий «военный» провод МГТФ и МГТФЭ (экранированный). Подделка невозможна, т.к. на обычной меди ленточная фторопластовая изоляция довольно быстро расползается. МГТФ сейчас есть в широкой продаже и стоит много дешевле фирменных, с гарантией, аудиопроводов. Недостаток у него один: его невозможно выполнить расцвеченным, но это можно исправить бирками. Есть также и бескислородные обмоточные провода, см. далее.

    Теоретическая интермедия

    Как видим, уже на первых порах освоения звукотехники нам пришлось столкнуться с понятием Hi-Fi (High Fidelity), высокая верность воспроизведения звука. Hi-Fi бывают разных уровней, которые ранжируются по след. основным параметрам:

    1. Полосе воспроизводимых частот.
    2. Динамическому диапазону – отношению в децибелах (дБ) максимальной (пиковой) выходной мощности к уровню собственных шумов.
    3. Уровню собственных шумов в дБ.
    4. Коэффициенту нелинейных искажений (КНИ) на номинальной (долговременной) выходной мощности. КНИ на пиковой мощности принимается 1% или 2% в зависимости от методики измерений.
    5. Неравномерности амплитудно-частотной характеристики (АЧХ) в полосе воспроизводимых частот. Для АС – отдельно на низких (НЧ, 20-300 Гц), средних (СЧ, 300-5000 Гц) и высоких (ВЧ, 5000-20 000 Гц) звуковых частотах.

    Примечание: отношение абсолютных уровней каких-либо величин I в (дБ) определяется как P(дБ) = 20lg(I1/I2). Если I1

    Все тонкости и нюансы Hi-Fi нужно знать, занимаясь проектированием и постройкой АС, а что касается самодельного Hi-Fi УМЗЧ для дома, то, прежде чем переходить к таким, нужно четко уяснить себе требования к их мощности, необходимой для озвучивания данного помещения, динамическому диапазону (динамике), уровню собственных шумов и КНИ. Добиться от УМЗЧ полосы частот 20-20 000 Гц с завалом на краях по 3 дБ и неравномерностью АЧХ на СЧ в 2 дБ на современной элементной базе не составляет больших сложностей.

    Громкость

    Мощность УМЗЧ не самоцель, она должна обеспечивать оптимальную громкость воспроизведения звука в данном помещении. Определить ее можно по кривым равной громкости, см. рис. Естественных шумов в жилых помещениях тише 20 дБ не бывает; 20 дБ это лесная глушь в полный штиль. Уровень громкости в 20 дБ относительно порога слышимости это порог внятности – шепот разобрать еще можно, но музыка воспринимается только как факт ее наличия. Опытный музыкант может определить, какой инструмент играет, но что именно – нет.

    40 дБ – нормальный шум хорошо изолированной городской квартиры в тихом районе или загородного дома – представляет порог разборчивости. Музыку от порога внятности до порога разборчивости можно слушать при наличии глубокой коррекции АЧХ, прежде всего по басам. Для этого в современные УМЗЧ вводят функцию MUTE (приглушка, мутирование, не мутация!), включающую соотв. корректирующие цепи в УМЗЧ.

    90 дБ – уровень громкости симфонического оркестра в очень хорошем концертном зале. 110 дБ может выдать оркестр расширенного состава в зале с уникальной акустикой, каких в мире не более 10, это порог восприятия: звуки громче воспринимаются еще как различимый по смыслу с усилием воли, но уже раздражающий шум. Зона громкости в жилых помещениях 20-110 дБ составляет зону полной слышимости, а 40-90 дБ – зону наилучшей слышимости, в которой неподготовленные и неискушенные слушатели вполне воспринимают смысл звука. Если, конечно, он в нем есть.

    Мощность

    Расчет мощности аппаратуры по заданной громкости в зоне прослушивания едва ли не основная и самая трудная задача электроакустики. Для себя в условиях лучше идти от акустических систем (АС): рассчитать их мощность по упрощенной методике, и принять номинальную (долговременную) мощность УМЗЧ равной пиковой (музыкальной) АС. В таком случае УМЗЧ не добавит заметно своих искажений к таковым АС, они и так основной источник нелинейности в звуковом тракте. Но и делать УМЗЧ слишком мощным не следует: в таком случае уровень его собственных шумов может оказаться выше порога слышимости, т.к. считается он от уровня напряжения выходного сигнала на максимальной мощности. Если считать совсем уж просто, то для комнаты обычной квартиры или дома и АС с нормальной характеристической чувствительностью (звуковой отдачей) можно принять след. значения оптимальной мощности УМЗЧ:

    • До 8 кв. м – 15-20 Вт.
    • 8-12 кв. м – 20-30 Вт.
    • 12-26 кв. м – 30-50 Вт.
    • 26-50 кв. м – 50-60 Вт.
    • 50-70 кв. м – 60-100 Вт.
    • 70-100 кв. м – 100-150 Вт.
    • 100-120 кв. м – 150-200 Вт.
    • Более 120 кв. м – определяется расчетом по данным акустических измерений на месте.

    Динамика

    Динамический диапазон УМЗЧ определяется по кривым равной громкости и пороговым значениям для разных степеней восприятия:

    1. Симфоническая музыка и джаз с симфоническим сопровождением – 90 дБ (110 дБ – 20 дБ) идеал, 70 дБ (90 дБ – 20 дБ) приемлемо. Звук с динамикой 80-85 дБ в городской квартире не отличит от идеального никакой эксперт.
    2. Прочие серьезные музыкальные жанры – 75 дБ отлично, 80 дБ «выше крыши».
    3. Попса любого рода и саундтреки к фильмам – 66 дБ за глаза хватит, т.к. данные опусы уже при записи сжимаются по уровням до 66 дБ и даже до 40 дБ, чтобы можно было слушать на чем угодно.

    Динамический диапазон УМЗЧ, правильно выбранного для данного помещения, считают равным его уровню собственных шумов, взятому со знаком +, это т. наз. отношение сигнал/шум.

    КНИ

    Нелинейные искажения (НИ) УМЗЧ это составляющие спектра выходного сигнала, которых не было во входном. Теоретически НИ лучше всего «затолкать» под уровень собственных шумов, но технически это очень трудно реализуемо. На практике берут в расчет т. наз. эффект маскировки: на уровнях громкости ниже прим. 30 дБ диапазон воспринимаемых человеческим ухом частот сужается, как и способность различать звуки по частоте. Музыканты слышат ноты, но оценить тембр звука затрудняются. У людей без музыкального слуха эффект маскировки наблюдается уже на 45-40 дБ громкости. Поэтому УМЗЧ с КНИ 0,1% (–60 дБ от уровня громкости в 110 дБ) оценит как Hi-Fi рядовой слушатель, а с КНИ 0,01% (–80 дБ) можно считать не искажающим звук.

    Лампы

    Последнее утверждение, возможно, вызовет неприятие, вплоть до яростного, у адептов ламповой схемотехники: мол, настоящий звук дают только лампы, причем не просто какие-то, а отдельные типы октальных. Успокойтесь, господа – особенный ламповый звук не фикция. Причина – принципиально различные спектры искажений у электронных ламп и транзисторов. Которые, в свою очередь, обусловлены тем, что в лампе поток электронов движется в вакууме и квантовые эффекты в ней не проявляются. Транзистор же прибор квантовый, там неосновные носители заряда (электроны и дырки) движутся в кристалле, что без квантовых эффектов вообще невозможно. Поэтому спектр ламповых искажений короткий и чистый: в нем четко прослеживаются только гармоники до 3-й – 4-й, а комбинационных составляющих (сумм и разностей частот входного сигнала и их гармоник) очень мало. Поэтому во времена вакуумной схемотехники КНИ называли коэффициентом гармоник (КГ). У транзисторов же спектр искажений (если они измеримы, оговорка случайная, см. ниже) прослеживается вплоть до 15-й и более высоких компонент, и комбинационных частот в нем хоть отбавляй.

    На первых порах твердотельной электроники конструкторы транзисторных УМЗЧ брали для них привычный «ламповый» КНИ в 1-2%; звук с ламповым спектром искажений такой величины рядовыми слушателями воспринимается как чистый. Между прочим, и самого понятия Hi-Fiтогда еще не было. Оказалось – звучат тускло и глухо. В процессе развития транзисторной техники и выработалось понимание, что такое Hi-Fi и что для него нужно.

    В настоящее время болезни роста транзисторной техники успешно преодолены и побочные частоты на выходе хорошего УМЗЧ с трудом улавливаются специальными методами измерений. А ламповую схемотехнику можно считать перешедшей в разряд искусства. Его основа может быть любой, почему же электронике туда нельзя? Тут уместна будет аналогия с фотографией. Никто не сможет отрицать, что современная цифрозеркалка дает картинку неизмеримо более четкую, подробную, глубокую по диапазону яркостей и цвета, чем фанерный ящичек с гармошкой. Но кто-то крутейшим Никоном «клацает фотки» типа «это мой жирный кошак нажрался как гад и дрыхнет раскинув лапы», а кто-то Сменой-8М на свемовскую ч/б пленку делает снимок, перед которым на престижной выставке толпится народ.

    Примечание: и еще раз успокойтесь – не все так плохо. На сегодня у ламповых УМЗЧ малой мощности осталось по крайней мере одно применение, и не последней важности, для которого они технически необходимы.

    Опытный стенд

    Многие любители аудио, едва научившись паять, тут же «уходят в лампы». Это ни в коем случае не заслуживает порицания, наоборот. Интерес к истокам всегда оправдан и полезен, а электроника стала таковой на лампах. Первые ЭВМ были ламповыми, и бортовая электронная аппаратура первых космических аппаратов была тоже ламповой: транзисторы тогда уже были, но не выдерживали внеземной радиации. Между прочим, тогда под строжайшим секретом создавались и ламповые… микросхемы! На микролампах с холодным катодом. Единственное известное упоминание о них в открытых источниках есть в редкой книге Митрофанова и Пикерсгиля «Современные приемно-усилительные лампы».

    Но хватит лирики, к делу. Для любителей повозиться с лампами на рис. – схема стендового лампового УМЗЧ, предназначенного именно для экспериментов: SA1 переключается режим работы выходной лампы, а SA2 – напряжение питания. Схема хорошо известна в РФ, небольшая доработка коснулась только выходного трансформатора: теперь можно не только «гонять» в разных режимах родную 6П7С, но и подбирать для других ламп коэффициент включения экранной сетки в ульралинейном режиме; для подавляющего большинства выходных пентодов и лучевых тетродов он или 0,22-0,25, или 0,42-0,45. Об изготовлении выходного трансформатора см. ниже.

    Гитаристам и рокерам

    Это тот самый случай, когда без ламп не обойтись. Как известно, электрогитара стала полноценным солирующим инструментом после того, как предварительно усиленный сигнал со звукоснимателя стали пропускать через специальную приставку – фьюзер – преднамеренно искажающую его спектр. Без этого звук струны был слишком резким и коротким, т.к. электромагнитный звукосниматель реагирует только на моды ее механических колебаний в плоскости деки инструмента.

    Вскоре выявилось неприятное обстоятельство: звучание электрогитары с фьюзером обретает полную силу и яркость только на больших громкостях. Особенно это проявляется для гитар со звукоснимателем типа хамбакер, дающим самый «злой» звук. А как быть начинающему, вынужденному репетировать дома? Не идти же в зал выступать, не зная точно, как там зазвучит инструмент. И просто любителям рока хочется слушать любимые вещи в полном соку, а рокеры народ в общем-то приличный и неконфликтный. По крайней мере те, кого интересует именно рок-музыка, а не антураж с эпатажем.

    Так вот, оказалось, что роковый звук появляется на уровнях громкости, приемлемых для жилых помещений, если УМЗЧ ламповый. Причина – специфическое взаимодействие спектра сигнала с фьюзера с чистым и коротким спектром ламповых гармоник. Тут снова уместна аналогия: ч/б фото может быть намного выразительнее цветного, т.к. оставляет для просмотра только контур и свет.

    Тем, кому ламповый усилитель нужен не для экспериментов, а в силу технической необходимости, долго осваивать тонкости ламповой электроники недосуг, они другим увлечены. УМЗЧ в таком случае лучше делать бестрансформаторный. Точнее – с однотактным согласующим выходным трансформатором, работающим без постоянного подмагничивания. Такой подход намного упрощает и ускоряет изготовление самого сложного и ответственного узла лампового УМЗЧ.

    “Бестрансформаторный” ламповый выходной каскад УМЗЧ и предварительные усилители к нему

    Справа на рис. дана схема бестрансформаторного выходного каскада лампового УМЗЧ, а слева – варианты предварительного усилителя для него. Вверху – с регулятором тембра по классической схеме Баксандала, обеспечивающей достаточно глубокую регулировку, но вносящей небольшие фазовые искажения в сигнал, что может быть существенно при работе УМЗЧ на 2-полосную АС. Внизу – предусилитель с регулировкой тембра попроще, не искажающей сигнал.

    Но вернемся к «оконечнику». В ряде зарубежных источников данная схема считается откровением, однако идентичная ей, за исключением емкости электролитических конденсаторов, обнаруживается в советском «Справочнике радиолюбителя» 1966 г. Толстенная книжища на 1060 страниц. Не было тогда интернета и баз данных на дисках.

    Там же, справа на рис., коротко, но ясно описаны недостатки этой схемы. Усовершенствованная, из того же источника, дана на след. рис. справа. В ней экранная сетка Л2 запитана от средней точки анодного выпрямителя (анодная обмотка силового трансформатора симметричная), а экранная сетка Л1 через нагрузку. Если вместо высокоомных динамиков включить согласующий трансформатор с обычным динамиков, как в пред. схеме, выходная мощность составить ок. 12 Вт, т.к. активное сопротивление первичной обмотки трансформатора много меньше 800 Ом. КНИ этого оконечного каскада с трансформаторным выходом – прим. 0,5%

    Как сделать трансформатор?

    Главные враги качества мощного сигнального НЧ (звукового) трансформатора – магнитное поле рассеяния, силовые линии которого замыкаются, обходя магнитопровод (сердечник), вихревые токи в магнитопроводе (токи Фуко) и, в меньшей степени – магнитострикция в сердечнике. Из-за этого явления небрежно собранный трансформатор «поет», гудит или пищит. С токами Фуко борются, уменьшая толщину пластин магнитопровода и дополнительно изолируя их лаком при сборке. Для выходных трансформаторов оптимальная толщина пластин – 0,15 мм, максимально допустимая – 0,25 мм. Брать для выходного трансформатора пластины тоньше не следует: коэффициент заполнения керна (центрального стержня магнитопровода) сталью упадет, сечение магнитопровода для получения заданной мощности придется увеличить, отчего искажения и потери в нем только возрастут.

    В сердечнике звукового трансформатора, работающего с постоянным подмагничиванием (напр., анодным током однотактного выходного каскада) должен быть небольшой (определяется расчетом) немагнитный зазор. Наличие немагнитного зазора, с одной стороны, уменьшает искажения сигнала от постоянного подмагничивания; с другой – в магнитопроводе обычного типа увеличивает поле рассеяния и требует сердечника большего сечения. Поэтому немагнитный зазор нужно рассчитывать на оптимум и выполнять как можно точнее.

    Для трансформаторов, работающих с подмагничиванием, оптимальный тип сердечника – из пластин Шп (просеченных), поз. 1 на рис. В них немагнитный зазор образуется при просечке керна и потому стабилен; его величина указывается в паспорте на пластины или замеряется набором щупов. Поле рассеяния минимально, т.к. боковые ветви, через которые замыкается магнитный поток, цельные. Из пластин Шп часто собирают и сердечники трансформаторов без подмагничивания, т.к. пластины Шп делают из высококачественной трансформаторной стали. В таком случае сердечник собирают вперекрышку (пластины кладут просечкой то в одну, то в другую сторону), а его сечение увеличивают на 10% против расчетного.

    Трансформаторы без подмагничивания лучше мотать на сердечниках УШ (уменьшенной высоты с уширенными окнами), поз. 2. В них уменьшение поля рассеяния достигается за счет уменьшения длины магнитного пути. Поскольку пластины УШ доступнее Шп, из них часто набирают и сердечники трансформаторов с подмагничиванием. Тогда сборку сердечника ведут внакрой: собирают пакет из Ш-пластин, кладут полоску непроводящего немагнитного материала толщиной в величину немагнитного зазора, накрывают ярмом из пакета перемычек и стягивают все вместе обоймой.

    Примечание: «звуковые» сигнальные магнитопроводы типа ШЛМ для выходных трансформаторов высококачественных ламповых усилителей мало пригодны, у них большое поле рассеяния.

    На поз. 3 дана схема размеров сердечника для расчета трансформатора, на поз. 4 конструкция каркаса обмоток, а на поз. 5 – выкройки его деталей. Что до трансформатора для «бестрансформаторного» выходного каскада, то его лучше делать на ШЛМме вперекрышку, т.к. подмагничивание ничтожно мало (ток подмагничивания равен току экранной сетки). Главная задача тут – сделать обмотки как можно компактнее с целью уменьшения поля рассеяния; их активное сопротивление все равно получится много меньше 800 Ом. Чем больше свободного места останется в окнах, тем лучше получился трансформатор. Поэтому обмотки мотают виток к витку (если нет намоточного станка, это маета ужасная) из как можно более тонкого провода, коэффициент укладки анодной обмотки для механического расчета трансформатора берут 0,6. Обмоточный провод – марок ПЭТВ или ПЭММ, у них жила бескислородная. ПЭТВ-2 или ПЭММ-2 брать не надо, у них от двойной лакировки увеличенный наружный диаметр и поле рассеяния будет больше. Первичную обмотку мотают первой, т.к. именно ее поле рассеяния больше всего влияет на звук.

    Железо для этого трансформатора нужно искать с отверстиями в углах пластин и стяжными скобами (см. рис. справа), т.к. «для полного счастья» сборка магнитопровода производится в след. порядке (разумеется, обмотки с выводами и наружной изоляцией должны быть уже на каркасе):

    1. Готовят разбавленный вдвое акриловый лак или, по старинке, шеллак;
    2. Пластины с перемычками быстро покрывают лаком с одной стороны и как можно быстрее, не придавливая сильно, вкладывают в каркас. Первую пластину кладут лакированной стороной внутрь, следующую – нелакированной стороной к лакированной первой и т.д;
    3. Когда окно каркаса заполнится, накладывают скобы и туго стягивают болтами;
    4. Через 1-3 мин, когда выдавливание лака из зазоров видимо прекратится, добавляют пластин снова до заполнения окна;
    5. Повторяют пп. 2-4, пока окно не будет туго набито сталью;
    6. Снова туго стягивают сердечник и сушат на батарее и т.п. 3-5 суток.

    Собранный по такой технологии сердечник имеет очень хорошие изоляцию пластин и заполнение сталью. Потерь на магнитострикцию вообще не обнаруживается. Но учтите – для сердечников их пермаллоя данная методика неприменима, т.к. от сильных механических воздействий магнитные свойства пермаллоя необратимо ухудшаются!

    На микросхемах

    УМЗЧ на интегральных микросхемах (ИМС) делают чаще всего те, кого устраивает качество звука до среднего Hi-Fi, но более привлекает дешевизна, быстрота, простота сборки и полное отсутствие каких-либо наладочных процедур, требующих специальных знаний. Попросту, усилитель на микросхемах – оптимальный вариант для «чайников». Классика жанра здесь – УМЗЧ на ИМС TDA2004, стоящей на серии, дай бог памяти, уже лет 20, слева на рис. Мощность – до 12 Вт на канал, напряжение питания – 3-18 В однополярное. Площадь радиатора – от 200 кв. см. для максимальной мощности. Достоинство – способность работать на очень низкоомную, до 1,6 Ом, нагрузку, что позволяет снимать полную мощность при питании от бортовой сети 12 В, а 7-8 Вт – при 6-вольтовом питании, напр., на мотоцикле. Однако выход TDA2004 в классе В некомплементарный (на транзисторах одинаковой проводимости), поэтому звучок точно не Hi-Fi: КНИ 1%, динамика 45 дБ.

    Более современная TDA7261 звук дает не лучше, но мощнее, до 25 Вт, т.к. верхний предел напряжения питания увеличен до 25 В. Нижний, 4,5 В, все еще позволяет запитываться от 6 В бортсети, т.е. TDA7261 можно запускать практически от всех бортсетей, кроме самолетной 27 В. С помощью навесных компонент (обвязки, справа на рис.) TDA7261 может работать в режиме мутирования и с функцией St-By (Stand By, ждать), переводящей УМЗЧ в режим минимального энергопотребления при отсутствии входного сигнала в течение определенного времени. Удобства стоят денег, поэтому для стерео нужна будет пара TDA7261 с радиаторами от 250 кв. см. для каждой.

    Примечание: если вас чем-то привлекают усилители с функцией St-By, учтите – ждать от них динамики шире 66 дБ не стоит.

    «Сверхэкономична» по питанию TDA7482, слева на рис., работающая в т. наз. классе D. Такие УМЗЧ иногда называют цифровыми усилителями, что неверно. Для настоящей оцифровки с аналогового сигнала снимают отсчеты уровня с частотой квантования, не мене чем вдвое большей наивысшей из воспроизводимых частот, величина каждого отсчета записывается помехоустойчивым кодом и сохраняется для дальнейшего использования. УМЗЧ класса D – импульсные. В них аналог непосредственно преобразуется в последовательность широтно-модулированных импульсов (ШИМ) высокой частоты, которая и подается на динамик через фильтр низких частот (ФНЧ).

    Звук класса D с Hi-Fi не имеет ничего общего: КНИ в 2% и динамика в 55 дБ для УМЗЧ класса D считаются очень хорошими показателями. И TDA7482 здесь, надо сказать, выбор не оптимальный: другие фирмы, специализирующиеся на классе D, выпускают ИМС УМЗЧ дешевле и требующие меньшей обвязки, напр. , D-УМЗЧ серии Paxx, справа на рис.

    Из TDAшек следует отметить 4-канальную TDA7385, см. рис., на которой можно собрать хороший усилитель для колонок до среднего Hi-Fi включительно, с разделением частот на 2 полосы или для системы с сабвуфером. Расфильтровка НЧ и СЧ-ВЧ в том и другом случае делается по входу на слабом сигнале, что упрощает конструкцию фильтров и позволяет глубже разделить полосы. А если акустика сабвуферная, то 2 канала TDA7385 можно выделить под суб-УНЧ мостовой схемы (см. ниже), а остальные 2 задействовать для СЧ-ВЧ.

    УМЗЧ для сабвуфера

    Сабвуфер, что можно перевести как «подбасовик» или, дословно, «подгавкиватель» воспроизводит частоты до 150-200 Гц, в этом диапазоне человеческие уши практически не способны определить направление на источник звука. В АС с сабвуфером «подбасовый» динамик ставят в отельное акустическое оформление, это и есть сабвуфер как таковой. Сабвуфер размещают, в принципе, как удобнее, а стереоэффект обеспечивается отдельными СЧ-ВЧ каналами со своими малогабаритными АС, к акустическому оформлению которых особо серьезных требований не предъявляется. Знатоки сходятся на том, что стерео лучше все же слушать с полным разделением каналов, но сабвуферные системы существенно экономят средства или труд на басовый тракт и облегчают размещение акустики в малогабаритных помещениях, почему и пользуются популярностью у потребителей с обычным слухом и не особо взыскательных.

    «Просачивание» СЧ-ВЧ в сабвуфер, а из него в воздух, сильно портит стерео, но, если резко «обрубить» подбасы, что, кстати, очень сложно и дорого, то возникнет очень неприятный на слух эффект перескока звука. Поэтому расфильтровка каналов в сабвуферных системах производится дважды. На входе электрическими фильтрами выделяются СЧ-ВЧ с басовыми «хвостиками», не перегружающими СЧ-ВЧ тракт, но обеспечивающими плавный переход на подбас. Басы с СЧ «хвостиками» объединяются и подаются на отдельный УМЗЧ для сабвуфера. Дофильтровываются СЧ, чтобы не портилось стерео, в сабвуфере уже акустически: подбасовый динамик, ставят, напр., в перегородку между резонаторными камерами сабвуфера, не выпускающими СЧ наружу, см. справа на рис.

    К УМЗЧ для сабвуфера предъявляется ряд специфических требований, из которых «чайники» главным считают возможно большую мощность. Это совершенно неправильно, если, скажем, расчет акустики под комнату дал для одной колонки пиковую мощность W, то мощность сабвуфера нужна 0,8(2W) или 1,6W. Напр., если для комнаты подходят АС S-30, то сабвуфер нужен 1,6х30=48 Вт.

    Гораздо важнее обеспечить отсутствие фазовых и переходных искажений: пойдут они – перескок звука обязательно будет. Что касается КНИ, то он допустим до 1% Собственные искажения басов такого уровня не слышны (см. кривые равной громкости), а «хвосты» их спектра в лучше всего слышимой СЧ области не выберутся из сабвуфера наружу.

    Во избежание фазовых и переходных искажений усилитель для сабвуфера строят по т. наз. мостовой схеме: выходы 2-х идентичных УМЗЧ включают встречно через динамик; сигналы на входы подаются в противофазе. Отсутствие фазовых и переходных искажений в мостовой схеме обусловлено полной электрической симметрией путей выходного сигнала. Идентичность усилителей, образующих плечи моста, обеспечивается применением спаренных УМЗЧ на ИМС, выполненных на одном кристалле; это, пожалуй, единственный случай, когда усилитель на микросхемах лучше дискретного.

    Примечание: мощность мостового УМЗЧ не удваивается, как думают некоторые, она определяется напряжением питания.

    Пример схемы мостового УМЗЧ для сабвуфера в комнату до 20 кв. м (без входных фильтров) на ИМС TDA2030 дан на рис. слева. Дополнительная отфильтровка СЧ осуществляется цепями R5C3 и R’5C’3. Площадь радиатора TDA2030 – от 400 кв. см. У мостовых УМЗЧ с открытым выходом есть неприятная особенность: при разбалансе моста в токе нагрузки появляется постоянная составляющая, способная вывести из строя динамик, а схемы защиты на подбасах часто глючат, отключая динамик, когда не надо. Поэтому лучше защитить дорогую НЧ головку «дубово», неполярными батареями электролитических конденсаторов (выделено цветом, а схема одной батареи дана на врезке.

    Немного об акустике

    Акустическое оформление сабвуфера – особая тема, но раз уж здесь дан чертеж, то нужны и пояснения. Материал корпуса – МДФ 24 мм. Трубы резонаторов – из достаточно прочного не звенящего пластика, напр., полиэтилена. Внутренний диаметр труб – 60 мм, выступы внутрь 113 мм в большой камере и 61 в малой. Под конкретную головку громкоговорителя сабвуфер придется перенастроить по наилучшему басу и, одновременно, по наименьшему влиянию на стереоэффект. Для настройки трубы берут заведомо большей длины и, задвигая-выдвигая, добиваются требуемого звучания. Выступы труб наружу на звук не влияют, их потом отрезают. Настройка труб взаимозависима, так что повозиться придется.

    Усилитель для наушников

    Усилитель для наушников делают своими руками чаще всего по 2-м причинам. Первая – для слушания «на ходу», т.е. вне дома, когда мощности аудиовыхода плеера или смартфона не хватает для раскачки «пуговок» или «лопухов». Вторая – для высококлассных домашних наушников. Hi-Fi УМЗЧ для обычной жилой комнаты нужен с динамикой до 70-75 дБ, но динамический диапазон лучших современных стереонаушников превышает 100 дБ. Усилитель с такой динамикой стоит дороже некоторых автомобилей, а его мощность будет от 200 Вт в канале, что для обычной квартиры слишком много: прослушивание на сильно заниженной против номинальной мощности портит звук, см. выше. Поэтому имеет смысл сделать маломощный, но с хорошей динамикой отдельный усилитель именно для наушников: цены на бытовые УМЗЧ с таким довеском завышены явно несуразно.

    Схема простейшего усилителя для наушников на транзисторах дана на поз. 1 рис. Звук – разве что для китайских «пуговок», работает в классе B. Экономичностью тоже не отличается – 13-мм литиевых батареек хватает на 3-4 часа при полной громкости. На поз. 2 – TDAшная классика для наушников «на ход». Звук, впрочем, дает вполне приличный, до среднего Hi-Fi смотря по параметрам оцифровки трека. Любительским усовершенствованиям обвязки TDA7050 несть числа, но перехода звука на следующий уровень классности пока не добился никто: сама «микруха» не позволяет. TDA7057 (поз. 3) просто функциональнее, можно подключать регулятор громкости на обычном, не сдвоенном, потенциометре.

    УМЗЧ для наушников на TDA7350 (поз. 4) рассчитан уже на раскачку хорошей индивидуальной акустики. Именно на этой ИМС собраны усилители для наушников в большинстве бытовых УМЗЧ среднего и высокого класса. УМЗЧ для наушников на KA2206B (поз. 5) считается уже профессиональным: его максимальной мощности в 2,3 Вт хватает и для раскачки таких серьезных изодинамических «лопухов», как ТДС-7 и ТДС-15.

    Tda7294 с выходными транзисторами схема — Bitbucket

    ———————————————————
    >>> СКАЧАТЬ ФАЙЛ <<<
    ———————————————————
    Проверено, вирусов нет!
    ———————————————————

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    Эта конкретная схема имеет много косяков и слабых мест, которые надо исправлять (список исправлений из 15 (!) пунктов прилагается). Усилитель на TDA 7294 дополняется двумя мощными выходными транзисторами, работающими в режиме В. Как-то читал один день журнал Радио и там наткнулся на усилитель на всем известной TDA7294.Ещё совет: откиньте транзисторы от схемы, и посадите динамик на выход микросхемы. Упрощенная структурная схема TDA7294, показанная на рис. 1, позволяет сделать следующее предположение. В цепях выходных транзисторов микросхемы включены резистивные датчики тока, поэтому при напряжении выходного сигнала, близкого к напряжению питания. Усилители мощности на микросхеме TDA7294/7293. Уже зарегистрированы?схема оправдана при использовании не больше чем 2 пар транзисторов,если применять больше толку будет минимум,а затраты возрастаю значительно. TDA7294 и 93 отличаются только выходной мощностью, 7293 мощнее на 20 ватт , хотя по слуху разница почти не наблюдается. Хотя лично я не люблю эту схему. Транзисторы греются довольно сильно, а микросхема холодная, хотя так и должно было быть. Схема и статья ниже. Номинальная выходная мощность УМЗЧ с коэффициентом нелинейных искажений 0,5 % в режиме Стерео Оконечный и предоконечный каскады TDA7294 построены на полевых транзисторах, имеют защиту от перегрева и от короткого замыкания на выходе. Схема содержит полевые транзисторы, что обеспечивает высокое качество звучания и мягкий звук.Максимальная выходная мощность на нагрузке 4 Ом (пит +/-30В). 100 Ватт.Сопротивление нагрузки. 4 8 Ом. Принципиальная схема усилителя на TDA 7294. За основу взята статья А.Чивильча Повышение мощности усилителя на микросхеме TDA7294 из журнала РАДИО №11 2005 г., посколькуСхема усилителя приведена ниже. От оригинала отличается лишь заменой выходных транзисторов на более качественные импортные. Усилитель на TDA 7294. Последние статьи. Импульсный блок питания 1000W на IGBT транзисторах.Резистор R7 обеспечивает ускоренную разрядку емкости эмиттерных переходов транзисторов выходного каскада. Микросхема TDA7294 — одна из самых распространенных микросхем УМЗЧ.Эти транзисторы легко найти в продаже, обладают всеми нужными характеристиками для работы в выходных каскадах. Автомобильный усилитель на TDA7294. Предисловие Думаю каждый меломан автомобилист захочет иметь у себя в авто качественную аудио систему.Схема усилителя приведена ниж. От оригинала отличается лишь заменой выходных транзисторов на более качественные. Связка TDA7294 с импульсным блоком питания на IR2153 — Продолжительность: Radioblogful.Усилитель на транзисторах своими руками 2013 год — Продолжительность: Танюша Шеховцова 52 511 просмотров. Усилитель на микросхеме TDA7294 (схема приведена в статье) может быть как монофоническим, так и стереофоническим. Внутреннее устройство микросхемы состоит из полевых транзисторов. TDA7294 около 150 ват дает при питании -+45 вольт и искажения не выше 10% греется не сильно нужна только другая схема и пару резисторов поменять.Есть у кого схема мостового включения TDA7294 с выходными транзисторами на выходе? Рис. 1. Принципиальная схема мощного автомобильного усилителя мощности (УМЗЧ) на микросхемах TDA7294.Поскольку у микросхемы преобразователя имеются выводы коллекторов и эмиттеров выходных транзисторов (выводы 8-11), их возможно включить по. Усиление TDA7294. Схема популярного усиления выходного каскада TDA7294 На выходе TDA7294 мы используем транзисторы 2SC5200 и 2SA1943, маркировку я представил на картинке ниже Мой выбор из многочисленныx микросxем остановился на всем отлично известную TDA7294.Сначала собирался собрать усилитель по сxеме Чавильча с выxодными транзисторами, но не решился, поскольку отзывы теx кто собирал настораживали. Наверное, любой радиолюбитель знаком с микросхемой TDA7294: простая схема, хорошее качество звукаMVV опубликовал 23 июня 2017 в рубрике «Усилители на транзисторах». 4. Основные характеристики TDA7294. Подаваемое напряжение +-10В…+-40В. Пиковый выходной ток до 10А.Схема усилителя на ТДА7294. Приведенная схема взята из паспорта, все номиналы сохранены. УМЗЧ с регулируемым выходным сопротивлением (на микросхеме TDA7293 / TDA 7294). собрал по обычной схеме,понравилось.сейчас думаю собрать в машину Л+П+Ц+Сабвуфер.

    TDA7294 Плата усилителя мощности 5.1 на базе ИС — спонсор

    ВВЕДЕНИЕ: —

    мы сделали плату 5.1-канального усилителя с использованием микросхем аудиоусилителя TDA7294. На одной плате имеется схема 5.1-канального усилителя с использованием 7х ИС (TDA7294), из которых 5 ИС используются как несимметричные (90 Вт при 4 Ом каждая), а 2 ИС используются в мостовой конфигурации (170 Вт на 8 Ом) для канала сабвуфера. . Каждый канал имеет собственный вход и выход. Эта плата имеет очень тяжелый радиатор, который рекомендуется для охлаждения этих 7 микросхем, а также на печатной плате установлен вентилятор с собственной регулируемой схемой питания 12 В.Эта плата также имеет встроенный двойной источник питания выпрямителя с конденсатором 22000 мкФ / 63 В на каждой шине и с защитой предохранителя. Для оптимальной работы платы требуется трансформатор от 20-0-20 В переменного тока до 24-0-24 В переменного тока.

    Ссылка на видео о сборке также представлена ​​здесь.

    ** В этом проекте используется микросхема TDA7294, которая представляет собой микросхему усилителя звука Hi-Fi класса AB. Обратитесь к его техническому описанию для получения более подробной информации: — https://www.st.com/resource/en/datasheet/tda7294.pdf

    Мы решили сделать этот проект, потому что есть много людей, которые делают аудио своими руками, но когда они смотрят На рынке или в Интернете они не могут найти хорошей платы усилителя, которая равна 5.1 канал на одной печатной плате со встроенным источником питания выпрямителя, радиатором, вентилятором и т. Д. Люди обычно находят платы моно- или стереоусилителей, и даже если они находят плату 5.1-канального усилителя, качество усилителя не на должном уровне. Поэтому мы разработали эту плату, которая обеспечивает 90 Вт при 4 Ом на канал для 5 каналов и 170 Вт при 8 Ом для канала сабвуфера с практически очень низким уровнем шума и искажений. Эта концепция отлично работает с использованием только следующих 4 элементов: —

    1) Плата 5. 1-канального усилителя TDA7294

    2) 5.1 Плата Prologic Decoder

    3) Совместимый трансформатор 24-0-24VAC (800VA-1000VA)

    4) Шкаф усилителя

    Используя только эти 4 элемента, можно сделать превосходно звучащий 5.1-канальный полноценный усилитель.

    Этапы сборки платы усилителя: —

    1) Первым шагом является получение печатной платы. Здесь вы можете сделать печатную плату самостоятельно методом глажки. Конструкция печатной платы остается однослойной только из-за простоты изготовления печатной платы, ИЛИ вы можете получить готовые печатные платы отличного качества от PCBway.

    2) После печатной платы осторожно установите все мелкие компоненты, такие как перемычки, резисторы, диоды и т. Д., На печатную плату, обрежьте их клеммы и сначала припаяйте их на печатной плате, потому что на этой плате много компонентов, поэтому лучше их припаять мало-помалу.

    3) После установки небольших компонентов установите на печатную плату большие компоненты, такие как конденсаторы, держатели предохранителей, выпрямитель, и припаяйте их. (Пока не устанавливайте силовые фильтрующие конденсаторы, конденсаторы 22000 мкФ. Это будет сделано на более позднем этапе.)

    4) После этого пришло время установить все 7 микросхем на печатную плату и припаять их.

    5) Теперь установите радиатор должным образом на ИС, используя изолирующую пластину MICA и изолирующую шайбу. не забудьте использовать хорошую термопасту между радиатором и микросхемой.

    6) После установки всех микросхем на радиатор. Возьмите мультиметр и проверьте целостность цепи между радиатором и задней пластиной IC. между ними не должно быть никакой преемственности. Все ИС должны быть изолированы от радиатора.

    7) Теперь закрепите охлаждающий вентилятор на печатной плате с помощью кабельной стяжки или любого другого подходящего метода.

    На этом сборка платы завершена. Очистите дорожку со стороны платы изопропиловым спиртом или очищающим флюсом, а затем запитайте плату, используя трансформатор 20–0–20 В переменного тока или трансформатор 24–0–24 В переменного тока.

    Помните, что при первом включении платы настоятельно рекомендуется использовать последовательную цепь лампы, чтобы защитить плату от любых других повреждений в случае, если на плате есть некоторые проблемы, такие как короткое замыкание, неправильное размещение компонентов, любая неисправная ИС. и Т. Д.

    Лампа серии сначала загорится, а потом погаснет. Обратите внимание: поскольку на этой плате 7 микросхем, и все они являются микросхемами усилителя класса AB, каждая из них потребляет некоторый ток (примерно 0,2 А) в режиме ожидания, что приводит к току примерно от 1,2 А до 1,5 А в режиме ожидания для всей платы, так что в результате серийная лампа не выключается полностью, а остается немного горящей. Вы обязательно должны увидеть уменьшенную яркость лампочки, которая говорит о том, что плата работает нормально.

    Теперь проверьте входные и выходные напряжения каждого канала.Должно быть ок. 0 напряжения на входах и выходах каждого канала.

    Теперь, наконец, вы можете подключить колонки к плате усилителя, подать на нее входной сигнал, слушать музыку и ценить вашу тяжелую работу и достижения.

    Подать заявку на спонсорство >>

    524 спонсируемых проекта

    TDA7294 100V 100W DMOS усилитель звука

    TDA7294 — это монолитная интегральная схема в корпусе Multiwatt15, предназначенная для использования в качестве усилителя аудио класса AB в полевых устройствах Hi-Fi (домашняя стереосистема, динамики с автономным питанием, телевизор высшего класса).Благодаря широкому диапазону напряжений и возможности высокого выходного тока он способен подавать самую высокую мощность на нагрузки 4 Ом и 8 Ом даже при плохой регулировке питания с подавлением высокого напряжения питания. Встроенная функция приглушения с задержкой включения упрощает дистанционное управление, избегая шумов при включении-выключении.

    TDA7294 Распиновка

    TDA7294 Конфигурация контактов

    Номер контакта Имя контакта Описание
    1 Заземление в режиме ожидания Заземление в режиме ожидания
    2 INV-INPUT Инвертирующий вход
    3 NON-INV-INPUT Неинвертирующий вход
    4 SVR Отклонение напряжения питания
    5 NC Нет соединения
    6 BOOTSTRAP Bootstrap
    7 + Vs SIGNAL Положительное напряжение питания (сигнал)
    8 -Vs SIGNAL Отрицательное напряжение питания (сигнал)
    9 ST-BY Stand By
    10 MUTE Mute Pin
    11 NC Нет соединения
    12 NC Нет подключения
    13 + Vs POWER Положительное напряжение питания (мощность)
    14 OUT Выход
    15 -Vs POWER Отрицательное напряжение питания (питание)

    TDA7294 Основные характеристики

    • Очень высокий диапазон рабочего напряжения (± 40 В)
    • Силовой каскад DMOS
    • Высокая выходная мощность (до 100 Вт музыкальной мощности)
    • Функции отключения звука и режима ожидания
    • Нет шума включения / выключения
    • Очень низкие искажения
    • Очень низкий уровень шума
    • Защита от короткого замыкания (при отсутствии входного сигнала)
    • Тепловое отключение

    Применение

    Вы можете скачать это техническое описание для TDA7294 100V 100W DMOS Audio Amplifier по ссылке ниже:

    Усилитель звука 100 Вт с использованием TDA7294

    Привет, ребята, сегодня в этом уроке мы узнаем, как сделать схему усилителя высоких басов с использованием Tda7294 Ic . Это 100 Вт Hi-Fi звук Ic. Таким образом, с помощью этой схемы усилителя можно получить очень большую мощность. Этот усилитель работает от двойного источника питания, поэтому нам нужен трансформатор с центральным ответвлением 12-0-12 вольт 5 ампер , чтобы получить лучшее качество звука. Сегодня здесь мы разработаем только один канал (моноканал), и с помощью той же схемы его можно превратить в стерео.

    Это усилитель класса AB , поэтому нам понадобится хороший рассеиватель тепла и стабильный источник питания (высококачественный постоянный ток — с использованием схемы фильтра).

    Особенности:

    1) Высокий диапазон входного напряжения (+ -40 В)

    2) Функция отключения звука / ожидания ’

    3) Нет шума включения / выключения

    4) Защита от короткого замыкания

    5) Тепловое отключение

    6) Низкий уровень шума

    В последнюю очередь мы сделаем полностью рабочую плату и закажем ее у нашего спонсора JLCPCB. JLCPCB — ведущая компания по производству печатных плат в Китае (всего 2 доллара за 5 печатных плат).

    Распиновка

    Tda7294:

    Используемые компоненты:

    1 TDA7294 микросхема x 1

    2) Резистор 1K x1

    3) резистор 22 кОм x 3

    4) резистор 10 кОм x1

    5) 47 мкФ 50-вольтный конденсатор x 2

    6) Конденсатор 100 мкФ 50 В x1

    Схема такая же, как указанная в таблице данных, после изменения размещения компонентов упрощенная принципиальная схема показана ниже.

    Принципиальная схема:

    Схема

    как в листе данных:

    перерисовано нами:

    Схема полностью завершена, и нам нужен хороший большой радиатор с вентилятором с этим усилителем. Также, если схема используется в стереофоническом или мостовом режиме, добавьте слой изолированного листа слюды позади этих микросхем. Так что мы можем предотвратить короткое замыкание алюминиевого радиатора.

    Кроме того, в мостовом режиме используйте динамик на 8 Ом для наилучшего вывода и используйте источник питания 24-0-24.

    Кроме того, исходная версия этой ИС имеет функции защиты от перегрева, короткого замыкания и перегрева.

    Гербер файлы:

    Загрузите все важные материалы, электрические схемы, схемы печатных плат Gerber ЗДЕСЬ.

    Будущие обновления:

    На данный момент мы работаем только над одним каналом мощностью 100 Вт, но в будущем мы также будем писать о двухканальном, стерео и моно канале.Для этого мы изготовим отдельную плату и закажем ее в JLCPCB.

    Пожалуйста, подпишитесь на нас в Instagram, чтобы быть в курсе новых проектов (id: Sagar_saini_7294).

    ВИДЕО:

    Это короткое видео о том, как работает наш моноусилитель TDA7294 мощностью 100 Вт.

    С помощью этого видео вы можете почувствовать басы и качество звука этого моноканального усилителя.

    О JLCPCB:

    JLCPCB — один из самых популярных производителей печатных плат.Цена всего 2 доллара за двух-, четырех- и шестислойную печатную плату. Они только что запустили новую фиолетовую паяльную маску, алюминиевую печатную плату и услугу 3D-печати по очень низкой цене. Качество печатной платы не может быть снижено любой ценой. Посмотрите их прямо сейчас здесь. Https://jlcpcb.com/IAT

    JLCPCB также предоставляет услуги сборки SMT и трафаретов SMT, не забудьте попробовать эти услуги. Попробуйте PCB Assembly всего за 7 долларов.

    Еще от нас:

    1) Как сделать клон платы Arduino Uno.2) Макетный модуль питания постоянного напряжения.

    Думаю, вам нравится моя работа, следите за обновлениями. Следуйте за нами в Instagram (sagar_saini_7294) и hackaday.

    Приобретите мощный и профессиональный усилитель tda7294 Hot Selections со скидкой 10%

    О продуктах и ​​поставщиках:
     Alibaba. com представляет одни из самых качественных, профессиональных и многофункциональных усилителей  tda7294  для увеличения амплитуды входного сигнала.Эти надежные и безупречные усилители  tda7294  соответствуют оптимальным стандартам и идеально подходят для подключения ко всем типам устройств. Это стандартные профессиональные машины с большой коммутационной способностью, которые считаются энергосберегающими. Этот фантастический усилитель  tda7294  отличается повышенной безопасностью и стабильностью. Ведущие поставщики и оптовые торговцы на сайте предлагают эти высококачественные продукты по невероятным ценам и по выгодным ценам.

    Широкий ассортимент усилителей tda7294 , представленных на сайте, оснащен всеми передовыми технологиями и отличается высоким качеством, что делает их долговечными и надежными.Эти невероятные усилители tda7294 экологически чистые и ударопрочные, что делает их экономичными во всех сферах применения. Независимо от вашей цели, эти усилители tda7294 идеально подходят для всех типов постоянного использования, а также имеют возможность вертикальной установки.

    Alibaba.com предлагает несколько усилителей tda7294 разных размеров, цветов, моделей, характеристик и мощности в зависимости от требований. Эти уникальные усилители tda7294 оснащены такими функциями, как защита от отключения, защита от отключения, защита от перегрузки, защита от перегрева и многие другие отличительные особенности.Многофункциональный усилитель tda7294 оснащен передовой технологией охлаждения и может иметь различное напряжение.

    Alibaba.com предлагает широкий ассортимент усилителей tda7294 , чтобы вы могли выбрать лучшие продукты в соответствии с вашими требованиями и бюджетом. Эти продукты имеют сертификаты ISO, ROHS и доступны как OEM-заказы. Вы также можете выбрать индивидуальную упаковку при оптовом заказе.

    описание, даташит и примеры использования Биполярный блок питания для tda7294

    Обновлено: 27.04.2016

    Отличный усилитель для дома можно собрать на микросхеме TDA7294. Если вы не силен в электронике, то такой усилитель идеален, он не требует тонкой настройки и отладки, как транзисторный усилитель, и прост в сборке, в отличие от лампового усилителя.

    Микросхема TDA7294 выпускается более 20 лет и до сих пор не потеряла своей актуальности, и по-прежнему пользуется спросом у радиолюбителей. Для начинающего радиолюбителя данная статья станет хорошим подспорьем для знакомства со встроенными усилителями звуковой частоты.

    В этой статье я постараюсь подробно описать устройство усилителя на TDA7294. Остановлюсь на стереоусилителе, собранном по обычной схеме (1 микросхема на канал) и вкратце расскажу о мостовой схеме (2 микросхемы на канал).

    Микросхема TDA7294 и ее особенности

    TDA7294 — детище SGS-THOMSON Microelectronics, данная микросхема представляет собой усилитель низкой частоты класса AB и построена на полевых транзисторах.

    Из достоинств TDA7294 можно отметить следующие:

    • выходная мощность при искажении 0.3-0,8%:
      • 70 Вт при нагрузке 4 Ом, условно;
      • 120 Вт для нагрузки 8 Ом, мостовой;
    • Функция отключения звука и функция ожидания;
    • низкий уровень шума, низкие искажения, частотный диапазон 20-20000 Гц, широкий диапазон рабочих напряжений — ± 10-40 В.

    Технические характеристики

    Технические характеристики микросхемы TDA7294
    Параметр Условия Минимум Типичный Максимум Единицы
    Напряжение питания ± 10 ± 40 В
    Диапазон частот Сигнал 3 дБ
    Выходная мощность 1 Вт
    20-20000 Гц
    Долгосрочная выходная мощность (RMS) коэффициент гармоник 0. 5%:
    Uп = ± 35 В, Rн = 8 Ом
    Uп = ± 31 В, Rн = 6 Ом
    Uп = ± 27 В, Rн = 4 Ом

    60
    60
    60

    70
    70
    70
    Вт
    Пиковая выходная мощность музыки (RMS), длительность 1 сек. коэффициент гармоник 10%:
    Uп = ± 38 В, Rн = 8 Ом
    Uп = ± 33 В, Rн = 6 Ом
    Uп = ± 29 В, Rн = 4 Ом

    100
    100
    100
    Вт
    Полный коэффициент гармонических искажений Po = 5 Вт; 1 кГц
    Po = 0.1-50Вт; 20-20000 Гц
    0,005 0,1 %
    Uп = ± 27 В, Rн = 4 Ом:
    Po = 5Вт; 1 кГц
    Po = 0,1-50 Вт; 20-20000 Гц
    0,01 0,1 %
    Температура срабатывания защиты 145 ° С
    Ток покоя 20 30 60 мА
    Входное сопротивление 100 кОм
    Коэффициент усиления по напряжению 24 30 40 дБ
    Пиковый выходной ток 10 А
    Диапазон рабочих температур 0 70 ° С
    Тепловое сопротивление корпуса 1,5 ° C / Вт

    Назначение контактов

    Назначение выводов микросхемы TDA7294
    Чип-штифт Обозначение Назначение Соединение
    1 Stby-GND «Сигнальная земля» «Генерал»
    2 В- Инвертирующий вход Обратная связь
    3 В + Неинвертирующий вход Вход аудиосигнала через разделительный конденсатор
    4 Вход + отключение звука «Сигнальная земля» «Генерал»
    5 Н. С. Не используется
    6 Бутстрап «Повышение напряжения» Конденсатор
    7 + против Источник питания входного каскада (+)
    8 -Против Источник питания входного каскада (-)
    9 Stby Режим ожидания Блок управления
    10 Без звука Без звука
    11 Н.С. Не используется
    12 Н.З. Не используется
    13 + PwVs Источник питания выходного каскада (+) Плюс (+) источника питания
    14 Из Выход Выход аудиосигнала
    15 -PwVs Питание выходного каскада (-) Минусовая клемма (-) блока питания

    Примечание. Корпус микросхемы подключен к минусовой цепи питания (выводы 8 и 15). Не забудьте изолировать радиатор от корпуса усилителя или изолировать микросхему от радиатора, установив ее через термопрокладку.

    Еще хочу отметить, что в моей схеме (как в даташите) нет разделения входных и выходных «земель». Поэтому в описании и на схеме определения «общий», «земля», «тело», GND следует воспринимать как понятия одного смысла.

    Разница в корпусах

    Микросхема TDA7294 выпускается двух типов — V (вертикальный) и HS (горизонтальный). TDA7294V, имеющий классическую вертикальную конструкцию корпуса, первым сошел с конвейера и до сих пор остается самым распространенным и доступным по цене.

    Комплекс защиты

    Микросхема TDA7294 имеет ряд защит:

    • защита от скачков напряжения питания;
    • защита выходного каскада от короткого замыкания или перегрузки;
    • тепловая защита.При нагреве микросхемы до 145 ° C активируется режим Mute, а при 150 ° C — режим ожидания;
    • защита выводов микросхемы от электростатических разрядов.

    Усилитель мощности на TDA7294

    Минимум деталей в жгуте, простая печатная плата, терпение и заведомо исправные детали позволят без труда собрать на ТДА7294 недорогой УМЗЧ с чистым звуком и хорошей мощностью для домашнего использования.

    Вы можете подключить этот усилитель напрямую к линейному выходу звуковой карты вашего компьютера.номинальное входное напряжение усилителя 700 мВ. А уровень номинального напряжения линейного выхода звуковой карты регулируется в пределах 0,7-2 В.

    Блок-схема усилителя

    На схеме показан вариант стереоусилителя. Аналогичная конструкция и у мостового усилителя — также есть две платы с TDA7294.

    • A0 … Блок питания
    • A1 … Блок управления беззвучным режимом и режимом ожидания
    • А2 … УМЗЧ (левый канал)
    • А3 … УМЗЧ (правый канал)

    Обратите внимание на соединение блоков. Неправильная проводка внутри усилителя может вызвать дополнительный шум. Чтобы максимально снизить шум, соблюдайте несколько правил:

    1. Питание на каждую плату усилителя должно подаваться с отдельным жгутом.
    2. Провода питания должны быть скручены в косичку (жгут). Это компенсирует магнитные поля, создаваемые током, протекающим по проводникам.Берем три провода («+», «-», «Общий») и плетем из них косичку с небольшим натягом.
    3. Избегайте контуров заземления. Это ситуация, когда общий проводник, соединяющий блоки, образует замкнутую петлю (петлю). Подключение общего провода должно идти последовательно от входных разъемов к регулятору громкости, от него к плате УМЗЧ и далее к выходным разъемам. Желательно использовать изолированные от корпуса разъемы. А для входных цепей тоже провода экранированные с изоляцией.

    Перечень деталей БП TDA7294:

    При покупке трансформатора обратите внимание, что на нем написано действующее значение напряжения — U D, а измеряя вольтметром, вы также увидите действующее значение. На выходе после выпрямительного моста конденсаторы заряжаются до амплитудного напряжения — U A. Амплитуда и действующее напряжение связаны следующим соотношением:

    U A = 1,41 × U D

    По характеристикам TDA7294 для нагрузки сопротивлением 4 Ом оптимальное напряжение питания составляет ± 27 вольт (U A).Выходная мощность при таком напряжении составит 70 Вт. Это оптимальная мощность для TDA7294 — уровень искажений составит 0,3–0,8%. Нет смысла увеличивать блок питания для увеличения мощности. уровень искажений нарастает лавинообразно (см. график).

    Рассчитываем необходимое напряжение каждой вторичной обмотки трансформатора:

    U D = 27 ÷ 1,41 ≈ 19 В

    У меня трансформатор с двумя вторичными обмотками, с напряжением на каждой обмотке 20 вольт.Поэтому на схеме я обозначил силовые клеммы как ± 28 В.

    Для получения 70 Вт на канал с учетом КПД микросхемы 66% учитываем мощность трансформатора:

    P = 70 ÷ 0,66 ≈ 106 ВА

    Соответственно у двух TDA7294s это 212 ВА. Ближайший стандартный трансформатор, с запасом, будет 250 ВА.

    Здесь уместно указать, что мощность трансформатора рассчитана для чистого синусоидального сигнала; возможны исправления для настоящего музыкального звука.Так, Игорь Рогов утверждает, что для усилителя на 50 Вт будет достаточно трансформатора на 60 ВА.

    Высоковольтная часть блока питания (до трансформатора) собрана на печатной плате размером 35 × 20 мм;

    Низковольтная часть (А0 по структурной схеме) собрана на печатной плате 115 × 45 мм:

    Все платы усилителя доступны в одной.

    Блок питания для TDA7294 рассчитан на две микросхемы.Для большего количества микросхем потребуется замена диодного моста и увеличение емкости конденсаторов, что повлечет изменение габаритов платы.

    Блок управления беззвучным режимом и режимом ожидания

    Микросхема TDA7294 имеет режимы Stand-By и Mute. Управление этими функциями осуществляется через контакты 9 и 10 соответственно. Режимы будут включены до тех пор, пока на этих выводах нет напряжения или оно меньше +1,5 В. Чтобы «разбудить» микросхему, достаточно подать напряжение больше +3.5 В на контакты 9 и 10.

    Для одновременного управления всеми платами УМЗЧ (особенно актуально для мостовых схем) и экономии радиодеталей есть повод собрать отдельный блок управления (А1 по структурной схеме):

    Список деталей для блока управления:

    • Диод (VD1) … 1N4001 или аналогичный.
    • Конденсаторы (С1, С2) … Полярные электролитические, отечественные К50-35 или импортные, 47 мкФ 25 В.
    • Резисторы (R1 — R4) … Нормальный маломощный.

    Печатная плата блока имеет размеры 35 × 32 мм:

    Задача блока управления — обеспечить бесшумное включение и выключение усилителя за счет режимов Stand-By и Mute.

    Принцип работы следующий. При включении усилителя вместе с конденсаторами блока питания также заряжается конденсатор С2 блока управления. Как только он будет заряжен, режим ожидания выключится.Конденсатору С1 требуется немного больше времени для зарядки, поэтому режим отключения звука отключится при втором включении.

    При отключении усилителя от сети конденсатор С1 разряжается сначала через диод VD1 и включает режим Mute. Затем конденсатор С2 разряжается и переходит в ждущий режим. Микросхема замолкает, когда конденсаторы блока питания имеют заряд около 12 вольт, поэтому щелчков и других звуков не слышно.

    Усилитель на TDA7294 обычным способом

    Схема включения микросхемы неинвертирующая, концепция соответствует оригиналу из даташита, только номиналы компонентов изменены для улучшения звуковых характеристик.

    Список деталей:

    1. Конденсаторы:
      • C1 … пленочные, 0,33-1 мкФ.
      • C2, C3 … Электролитический, 100-470 мкФ 50 В.
      • C4, C5 … Пленка, 0,68 мкФ 63 В.
      • C6, C7 … Электролитический, 1000 мкФ 50 В.
    2. Резисторы:
      • R1 … Переменный двойной с линейной характеристикой.
      • R2 — R4 … Обычный маломощный.

    Резистор R1 двойной т. к. усилитель стерео.Сопротивление не более 50 кОм с линейной, а не логарифмической характеристикой для плавной регулировки громкости.

    Схема R2C1 представляет собой фильтр верхних частот (HPF), подавляет частоты ниже 7 Гц, не передавая их на вход усилителя. Резисторы R2 и R4 должны быть равны, чтобы обеспечить стабильную работу усилителя.

    Резисторы R3 и R4 организуют цепь отрицательной обратной связи (ООС) и задают коэффициент усиления:

    Ku = R4 ÷ R3 = 22 ÷ 0,68 ≈ 32 дБ

    По даташиту коэффициент усиления должен быть в пределах 24-40 дБ.Если меньше, то микросхема будет самовозбуждаться, если больше, то искажения будут расти.

    Конденсатор С2 участвует в цепи ООС, лучше брать с большей емкостью, чтобы снизить его влияние на низкие частоты. Конденсатор С3 обеспечивает повышение напряжения питания выходных каскадов микросхемы — «повышение напряжения». Конденсаторы C4, C5 устраняют наводимые проводами помехи, а конденсаторы C6, C7 дополняют фильтрующую способность источника питания. Все конденсаторы усилителя, кроме С1, должны иметь запас по напряжению, поэтому берем на 50 В.

    Печатная плата усилителя односторонняя, достаточно компактная — 55 × 70 мм. При его разработке ставилась цель разбавить «землю» звездой, чтобы обеспечить универсальность и при этом сохранить минимальные габариты. Считаю, что это одна из самых маленьких плат для TDA7294. Эта плата рассчитана на установку одной микросхемы. Для стереоверсии соответственно понадобятся две платы. Их можно установить рядом или друг над другом, как у меня.Подробнее об универсальности я расскажу чуть позже.

    Радиатор, как видите, обозначен на одной плате, а второй, аналогичный, крепится к нему сверху. Фото будет немного дальше.

    Усилитель на мостовой схеме TDA7294

    Мостовая схема представляет собой пару двух обычных усилителей с некоторыми изменениями. Такое схемное решение предназначено для подключения акустики с сопротивлением не 4, а 8 Ом! Акустика подключается между выходами усилителей.

    Отличий от обычной схемы всего два:

    • входной конденсатор C1 второго усилителя заземлен;
    • добавлен резистор обратной связи (R5).

    Печатная плата тоже обычным образом представляет собой комбинацию усилителей. Размер доски — 110 × 70 мм.

    Универсальная плата для TDA7294

    Как вы могли заметить, вышеупомянутые платы по сути одинаковы. Следующий вариант печатной платы полностью подтверждает универсальность.На этой плате можно собрать стереоусилитель 2×70 Вт (обычный) или моноусилитель 1×120 Вт (мостовой). Размер доски — 110 × 70 мм.

    Примечание. Чтобы использовать эту плату в мостовом варианте, необходимо установить резистор R5, а перемычку S1 установить в горизонтальное положение. На рисунке эти элементы показаны пунктиром.

    Для обычной схемы резистор R5 не нужен, а перемычку нужно устанавливать вертикально.

    Монтаж и пусконаладочные работы

    Собрать усилитель несложно. Таким образом, усилитель не требует настройки и сразу заработает при условии, что все собрано правильно и микросхема исправна.

    Перед первым использованием :

    1. Убедитесь, что радиодетали установлены правильно.
    2. Убедитесь, что провода питания подключены правильно, не забывайте, что на моей плате усилителя «земля» находится не по центру между плюсом и минусом, а по краю.
    3. Убедитесь, что микросхемы изолированы от радиатора, если нет, то убедитесь, что радиатор не соприкасается с землей.
    4. Подайте питание на каждый усилитель по очереди, чтобы можно было не сжечь сразу все TDA7294.

    Первый запуск :

    1. Нагрузку (акустику) не подключаем.
    2. Закорачиваем входы усилителей на «массу» (замыкаем Х1 на Х2 на плате усилителя).
    3. Мы подаем еду. Если с предохранителями в блоке питания все нормально и ничего не дымит, значит запуск прошел успешно.
    4. Мультиметром проверяем отсутствие постоянного и переменного напряжения на выходе усилителя. Допускается незначительное постоянное напряжение, не более ± 0,05 вольт.
    5. Отключаем питание и проверяем корпус микросхемы на нагрев. Будьте осторожны, конденсаторы в блоке питания долго разряжаются.
    6. Подаем звуковой сигнал через переменный резистор (R1 по схеме). Включаем усилитель. Звук должен появляться с небольшой задержкой, а при выключении сразу пропадать, это характеризует работу блока управления (А1).

    Заключение

    Надеюсь, эта статья поможет вам построить качественный усилитель на базе TDA7294. Напоследок привожу несколько фото в процессе сборки, не обращаю внимания на качество платы, старый текстолит протравился неровно. В результате сборки были внесены правки, поэтому платы в файле .lay немного отличаются от плат на фотографиях.

    Усилитель сделан для хорошего друга, он изобрел и реализовал такой оригинальный корпус.Фото сборки стереоусилителя TDA7294:

    На заметку : Все печатные платы собраны в один файл. Для переключения между «пломбами» щелкайте по вкладкам, как показано на рисунке.

    список файлов

    Наверное, любой радиолюбитель знаком с микросхемой: простая схема, хорошее качество звука, невысокая цена. Недавно я решил еще раз взглянуть на статью об усилителе Lincor MF-1.

    Это моя первая статья, и она рассчитана на начинающих любителей хорошего звука. Также представлен чертеж печатной платы и вариант изготовления корпуса усилителя.

    Знакомство со мной прошло не очень гладко. В то время было много подделок. Они иногда горели прямо при первом питании, а если и завелись, то не выдавали звук, а что-то отдаленно напоминающее его, из-за чего хотел залить плату бензином и поджечь, чтобы избавиться от этого УНЧ и никогда не вспоминать об этом.Может быть, виновата и моя неопытность, а может топология платы 35х45 мм собственного производства (при воспоминании об этой плате у автора мурашки бегают по телу).

    Прочитав, было решено построить по следующим критериям:
    1) чистый адаптер питания без регулятора громкости (усилитель работает в связке с ПК, с которого также регулируется звук),
    2) 2 канала двойного моно усиления (было 2 трансформатора от УМ Вега,
    3) нижний коэфф. взаимное проникновение каналов и красивое стерео),
    4) принудительное охлаждение с помощью 2 компьютерных кулеров и вентиляторов на малых оборотах,
    5) и все это обязательно в корпусе в виде целостной конструкции, которую не стыдно поставить на Датагоре.


    Моя версия ПП

    Корпус, как ни странно, самодельный усилитель моего соседа, бывшего радиолюбителя, собранный на корпусе неизвестного лабораторного прибора. Подкрепление поставили на лестничную площадку, т. К. Ему уже было ненужно, а выкидывать в помойку жалко.Об этом кузове вспомнил, когда решил собрать «МФ-1».

    В процессе доработки корпуса использовались простые и недорогие детали:
    Алюминиевый уголок 15х15х1 мм, купленный в HomeCenter.
    Болты с потайной головкой М3, гайки.
    Прокладки металлические с резьбой М3.

    А вот что у нас получилось:


    Трансформаторы и фильтр


    Выпрямители


    Заглушки с кулерами

    Настала очередь панелей. Поскольку у нас есть охлаждение вентилятором, воздух должен куда-то уходить и откуда-то исходить. Первым делом начал распиливать заднюю панель с отверстием для выхода воздуха:

    Все делал дрель, лобзик, гравер и напильники. Вырезаем решетку из корпуса блока питания компьютера, зачищаем края отверстия:

    Теперь берем паяльную кислоту, паяльник мощностью не менее 100 Вт и припаиваем решетку к панели в в нескольких местах:

    Размещаем входные и выходные разъемы на панели, ВСЕГДА ИЗОЛИРУЯ ИХ от корпуса :

    Припаиваем выход экрана корпуса к панели. Это будет ЕДИНСТВЕННОЕ соединение между шасси и общим проводом питания. Корпус к заземляющим контактам входных разъемов подключаем через резисторы 1-2 Вт номиналом 1,5-2 Ом. Эти меры необходимы для того, чтобы не зацепиться за «контур заземления», который нас испортит в виде фона 50 Гц.

    Задняя панель на месте:

    Теперь перенесем схему Zobel с платы на выходные разъемы PA. На плате не совсем влезает, т.к. это (цепочка) резонансная система:

    Теперь дело за лицевой панелью. На нем находится только выключатель питания. Сама панель сделана из алюминия, за ней находится фальшпанель из умеренно мягкого пластика, на которую можно закрепить все что угодно винтами М3 с потайной головкой. Использована кнопка от старой дохлой кассетной деки Wilma-104-Stereo:



    Крепление панели к жестяным уголкам осуществляется винтами с шестигранной головкой.Вот и все, усилитель готов!

    Итоги

    Писал в теме про звук комментарий:

    Ребята, НЕ УЗНАЛ! Не думал, что когда-нибудь скажу это, но это правда! Приятный мягкий бас, отчетливые высокие частоты (теперь я могу различать перкуссию и хлопанье по трекам, которые я знаю наизусть), и все это удовольствие от самодельного 3-полосного PA с 8-дюймовыми вуферами.
    Хочу успокоить всех, кого отталкивает повышенный уровень ВЧ: уху ощущается не как подъем высоких частот, а как повышение качества источника, увеличение «прозрачности».


    И я до сих пор не отказываюсь от своих слов. Несколько месяцев усилитель меня вообще не беспокоил, как я часто это делаю. Звук не напрягает, слушать хочется все и много, не важно, на малой или большой громкости.
    Кстати, о малой громкости. У этого УНЧ есть приятная особенность: на любом уровне громкости слушатель не испытывает недостатка низких частот, который можно сравнить с использованием TKRG, только с плавным (правильным) управлением и без блокировки среднего диапазона.

    В моей версии немного переделана плата. Выбор режимов «без звука» и «дежурный» выброшен за ненадобностью, основная батарея конденсаторов перенесена ближе к МК.

    Источник питания 2х23 В. В выпрямителе используются диоды КД213Б. Электролиты зашунтированы емкостью 100 нФ, вторичной обмоткой трансформатора — 47 нФ.
    Каждый МК изолирован от радиаторов слюдяной пластиной, а радиаторы, в свою очередь, заземлены на корпус.
    Все провода скручены вместе, чтобы уменьшить помехи.

    Фон не слышен даже при открытом входе, даже рядом с динамиком. Цель, так сказать, достигнута!
    Далее в планах просверлить отверстия для забора воздуха в правой части нижней крышки корпуса, сделать устройство регулировки оборотов вентилятора с контролем температуры радиаторов, есть возможность встроить предусилитель с регулятором тембра, и раскрашиваем корпус.

    Разновидностей бюджетных усилителей довольно много, и это одна из них. Схема очень простая и содержит всего одну микросхему, несколько резисторов и конденсаторов.Характеристики усилителя при такой невысокой стоимости достаточно серьезные. Выходная мощность достигает 100 Вт при максимальной мощности. Абсолютно чистая мощность 70 Вт.

    Характеристики усилителя

    Более подробные характеристики усилителя на TDA7294:
    • Блок питания биполярный со средней точкой от 12 до 40 В.
    • F вых. — 20-20000 Гц
    • P вых. Максимум. (питание + — 40В, Rn = 8 Ом) — 100 Вт.
    • P вых. Максимум. (питание + — 35В, Rн = 4 Ом) — 100 Вт.
    • Во вред. (Pвых. = 0,7 Р макс.) — 0,1%.
    • Uin — 700 мВ.
    Микросхема TDA7294 дешевая и копейки стоит, купил -.


    Эти усилители хорошо работают в парах, поэтому сделайте два из них, и вы получите простой стереоусилитель. Более подробные характеристики усилителя и схем переключения можно найти в
    Блок питания для усилителя желательно выбирать в полтора раза мощнее, так что учтите.

    Печатная плата усилителя

    Схема расположения элементов:


    Загрузить на плату в формате Lay:

    (Скачиваний: 1084)


    При печати установите масштаб 70%.

    Готовый усилитель

    Микросхему необходимо установить на радиатор, желательно с вентилятором, так как он будет меньше по размеру. Совершенно не обязательно делать печатную плату. Вы можете взять макетную плату с большим количеством отверстий и собрать усилитель примерно за 30 минут.
    Советую построить такой простой усилитель, который очень хорошо себя зарекомендовал.

    Блок питания

    Блок питания выполнен по классической схеме с трансформатором мощностью 150 Вт. Рекомендую взять трансформатор с кольцевым сердечником, так как он мощнее, меньше по размеру и излучает минимум линейных шумов и электромагнитного фона переменного напряжения. Фильтрующие конденсаторы каждой ножки по 10000 мкФ.

    Собери свой усилитель и до скорой встречи!

    Микросхема TDA7294, представляющая собой интегрированный усилитель низкой частоты, который очень популярен среди инженеров-электронщиков, как новичков, так и профессионалов. В сети полно разных отзывов об этой микросхеме. Я тоже решил построить на нем усилитель.Схему взял из даташита.

    Эта «микруха» питается от биполярного источника питания. Для новичков объясню, что иметь «плюс» и «минус» недостаточно.

    Нам нужен источник с плюсовой клеммой, отрицательной клеммой и общей. Например, относительно общего провода должно быть плюс 30 Вольт, а в другом плече — минус 30 Вольт.

    Усилитель на TDA7294 достаточно мощный. Максимальная номинальная мощность составляет 100 Вт, но это с нелинейными искажениями 10% и при максимальном напряжении (в зависимости от сопротивления нагрузки). Надежно можно снимать 70Вт. Так, в свой день рождения я послушал две параллельно подключенные колонки «Радиотехника S30» на одном канале TDA 7294. Весь вечер и половину ночи колонки звучали, порой перегружая их. Но усилитель спокойно выдержал, правда временами перегревался (из-за плохого охлаждения).

    Основные характеристики TDA 7294

    Напряжение питания + -10В … + -40В

    Пиковый выходной ток до 10А

    Рабочая температура кристалла до 150 градусов Цельсия

    Выходная мощность при d = 0.5%:

    При + -35 В и R = 8 Ом 70 Вт

    При + -31 В и R = 6 Ом 70 Вт

    При + -27 В и R = 4 Ом 70 Вт

    При d = 10% и повышенном напряжении (см.), вы можете достичь 100 Вт, но это будут грязные 100 Вт.

    Схема усилителя для TDA7294

    Схема выше взята из паспорта, все номиналы сохранены. При правильной установке и правильно подобранных номиналах элементов усилитель запускается с первого раза и не требует никаких настроек.

    Элементы усилителя

    Номиналы всех элементов показаны на схеме. Мощность резисторов 0,25 Вт.

    Саму микруху надо установить на радиатор. Если радиатор соприкасается с другими металлическими элементами корпуса или сам корпус является радиатором, то необходимо установить диэлектрическую прокладку между радиатором и корпусом TDA7294.

    Прокладка может быть силиконовой или слюдяной.

    Площадь радиатора должна быть не менее 500 кв.См, чем больше, тем лучше.

    Изначально я собрал два канала усилителя, так как блок питания позволял, но я не правильно подобрал корпус и оба канала просто не влезли в корпус по размерам. Я попытался сжать печатную плату, но это не помогло.

    После полной сборки усилителя я понял, что корпуса не хватает для охлаждения и одного канала усилителя. Мое тело было радиатором. Короче я закатил губу на два канала.

    При прослушивании своего устройства на полной громкости кристалл начал перегреваться, но я убавил громкость и продолжил тестирование. В итоге до полуночи слушал музыку на умеренной громкости, периодически доводя усилитель до перегрева. Усилитель на TDA7294 оказался очень надежным.

    Режим СТЕНД BY TDA 7294

    Если на 9 ногу подать 3,5В и более, то микросхема выходит из спящего режима, если подать меньше 1,5В, она перейдет в спящий режим.

    Для того, чтобы вывести прибор из спящего режима, нужно подключить к плюсовому выводу 9 ножку через резистор 22 кОм (биполярный блок питания).

    А если 9-ю ногу через такой же резистор подключить к выводу GND (биполярное питание), то устройство перейдет в спящий режим.

    Печатная плата под изделием разводится так, что 9-я ножка подключена к плюсовой клемме источника питания через резистор 22 кОм. Следовательно, при включении источника питания усилитель сразу же начинает работать в не спящем режиме.

    Режим MUTE TDA 7294

    При подаче заявления 3. 5 В или более на 10 ногу TDA7294, устройство выйдет из режима приглушения. Если подать меньше 1,5 В, то устройство перейдет в режим отключения звука.

    На практике это делается так: через резистор 10 кОм 10 ножку микросхемы подключают к плюсу биполярного блока питания. Усилитель будет «петь», то есть отключаться не будет. На плате, которая прилагается к статье, это сделано с помощью дорожки. Когда вы подаете питание на усилитель, он сразу начинает петь, без каких-либо перемычек и тумблеров.

    Если через резистор 10 кОм ножку TDA7294 подключить к выводу GND блока питания, то наш «усилок» перейдет в режим приглушения.

    Блок питания.

    Источником напряжения для устройства был собранный, который очень хорошо себя зарекомендовал. Клавиши теплые при прослушивании одного канала. Диоды Шоттки тоже теплые, хотя радиаторы на них не устанавливаются. ИИП без защиты и плавного пуска.

    Схема этого ИИП многими критикуется, но собрать его очень просто.Работает надежно без плавного пуска. Эта схема очень подходит для начинающих электронщиков из-за ее простаты.

    Рама.

    Куплен корпус.

    Довольно просто, повторить может даже человек, не очень разбирающийся в электротехнике. УНЧ на этой микросхеме идеально подойдет для использования в составе акустической системы домашнего компьютера, телевизора, кинотеатра. Его преимущество в том, что не требуется точная настройка и настройка, как в случае с транзисторными усилителями.А что уж говорить об отличии от ламповых конструкций — габариты намного меньше.

    Для питания анодных цепей не требуется высокое напряжение. Конечно, есть обогрев, как в трубчатых конструкциях. Поэтому в том случае, если планируется использовать усилитель длительное время, лучше всего установить помимо алюминиевого радиатора хотя бы небольшой вентилятор для принудительного обдува. Без него схема усилителя будет работать на микросборке TDA7294, но велика вероятность перехода на температурную защиту.

    Почему TDA7294?

    Эта микросхема пользуется большой популярностью уже более 20 лет. Она завоевала доверие радиолюбителей, так как имеет очень высокие характеристики, усилители на ее основе простые, повторить конструкцию может любой, даже начинающий радиолюбитель. Усилитель на микросхеме TDA7294 (схема приведена в статье) может быть как монофоническим, так и стереофоническим. Внутренняя структура микросхемы состоит из усилителя звуковой частоты, построенного на этой микросхеме, относится к классу АВ.

    Преимущества микросхемы

    Преимущества использования микросхемы для:

    1. Очень высокая выходная мощность. Около 70 Вт, если нагрузка имеет сопротивление 4 Ом. В этом случае используется обычная схема включения микросхемы.

    2. Около 120 Вт на нагрузке 8 Ом (в мостовом режиме).

    3. Очень низкий уровень посторонних шумов, незначительные искажения, воспроизводимые частоты лежат в диапазоне, полностью воспринимаемом человеческим ухом — от 20 Гц до 20 кГц.

    4.Питание микросхемы возможно от источника постоянного напряжения 10-40 В. Но есть небольшой недостаток — необходимо использовать биполярный блок питания.

    Стоит обратить внимание на одну особенность — коэффициент искажения не превышает 1%. На микросборке TDA7294 схема усилителя мощности настолько проста, что даже удивительно, как она позволяет получить такой качественный звук.

    Назначение выводов микросхемы

    А теперь подробнее о том, какие выводы имеет TDA7294.Первая нога — это «сигнальная земля», она подключается к общему проводу всей конструкции. Выводы «2» и «3» — инвертирующий и неинвертирующий входы соответственно. Контакт «4» также является «сигнальной землей», подключенной к общему проводу. Пятая ножка в усилителях звука не используется. Ножка «6» — это добавка вольта, к ней подключен электролитический конденсатор. Выводы «7» и «8» — плюс и минус питания входных каскадов соответственно. Нога «9» — дежурный режим, используется в блоке управления.

    Аналогично: «10» ножной режим приглушения, также используемый в конструкции усилителя. Контакты «11» и «12» не используются в конструкции усилителей звука. Выходной сигнал снимается с выхода «14» и подается на акустическую систему. Выводы «13» и «15» микросхемы — это «+» и «-» для подключения питания выходного каскада. На микросхеме TDA7294 схема ничем не отличается от предложенных в статье, она дополняется только той, которая подключается ко входу.

    Особенности микросборки

    При проектировании усилителя звуковой частоты нужно обратить внимание на одну особенность — минус блок питания, а это ножки «15» и «8», электрически связанные с корпусом микросхемы. Поэтому необходимо изолировать его от радиатора, который в любом случае будет использоваться в усилителе. Для этого необходимо использовать специальную термопрокладку. Если на TDA7294 используется схема мостового усилителя, обратите внимание на вариант корпуса.Он может быть вертикальным или горизонтальным. Наиболее распространена версия, обозначенная как TDA7294V.

    Защитные функции микросхемы TDA7294

    Микросхема обеспечивает несколько видов защиты, в частности, от падения напряжения питания. Если напряжение питания резко изменится, микросхема перейдет в режим защиты, следовательно, электрических повреждений не будет. Выходной каскад также защищен от перегрузки и короткого замыкания. Если корпус устройства нагревается до температуры 145 градусов, звук приглушается.При достижении 150 градусов переходит в режим ожидания. Все выводы микросхемы TDA7294 защищены от электростатики.

    Усилитель

    Простой, доступный каждому, а главное — дешевый. Всего за несколько часов можно собрать очень хороший усилитель звука. Причем большую часть времени вы потратите на травление платы. В состав всего усилителя входят блоки питания и управления, а также 2 канала УНЧ. Постарайтесь использовать в конструкции усилителя как можно меньше проводов.Следуйте этим простым указаниям:

    1. Обязательным условием является подключение источника питания проводами к каждой плате УЗЧ.

    2. Свяжите провода питания. Тем самым можно будет немного компенсировать магнитное поле, создаваемое электрическим током. Для этого нужно взять все три питающих провода — «общий», «минус» и «плюс», с небольшим натяжением сплести их в одну косичку.

    3. Ни в коем случае не используйте в строительстве так называемые «контуры заземления».Это тот случай, когда общий провод, соединяющий все блоки конструкции, замыкается в петлю. Заземляющий провод должен быть подключен последовательно, начиная от входных и далее до платы УЗЧ, и заканчиваться на выходных разъемах. Крайне важно подключать входные цепи экранированными проводами с изоляцией.

    Блок управления режимом ожидания и отключения звука

    Эта микросхема также имеет функцию отключения звука. Вам необходимо управлять функциями с помощью контактов «9» и «10».Режим включается, если на этих ножках микросхемы нет напряжения, либо оно меньше полутора вольт. Для включения режима необходимо подать на ножки микросхемы напряжение, величина которого превышает 3,5 В. Для одновременного управления платами усилителя, что важно для схем мостового типа, используется один блок управления. собран на всех этапах.

    Когда усилитель включен, все конденсаторы в блоке питания заряжаются. В блоке управления еще один конденсатор накапливает заряд.Когда накопится максимально возможный заряд, режим ожидания отключается. Второй конденсатор, используемый в блоке управления, отвечает за работу режима приглушения. Заряжается чуть позже, поэтому отключается приглушение.

    diy схема усилителя сабвуфера 5 см. Мы создаем усилитель для сабвуфера, который выдает аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт 12 ноября 2021 г. · Предлагаемый мини-вибратор представляет собой активный сабвуфер с кроссовером и усилителем мощности на 50 Вт, 10- дюймового драйвера и корпуса с полосой пропускания четвертого порядка.На низких частотах снижается чувство направления. Блок генерации внутреннего мертвого времени обеспечивает точную синхронизацию переключения затвора и обеспечивает жесткую настройку мертвого времени для лучшего THD 11 декабря 2021 · 0 1 3 минуты чтения. Я бы рекомендовал сделать сабвуфер в 4 раза большей мощностью, чем пара правый / левый (сабвуфер 200 Вт с левым / правым 50 Вт) и получить либо «моно» усилитель такого размера, либо такой, который может работать в «мостовом» режиме. 1/12. 100 Гц. После положительных отзывов пользователей в начале этого года я купил сабвуфер Reckhorn A-402.электрода. Он обеспечивает выходную мощность 14 Вт, добавив еще один каскад, он может дать выход. Выходной сигнал с контакта 1 IC1b вводится для прохождения через R9, C9 в схему усилителя мощности, которая предназначена только для драйвера громкоговорителя сабвуфера. Мы используем LM7812. IC2 используется в качестве фиксированного стабилизатора постоянного тока 12 В для этой схемы, поэтому мы можем использовать диапазон напряжения питания от 12 В до 24 В постоянного тока по своему усмотрению. Чтобы управлять мощным сабвуфером, нам нужен усилитель мощности, только тогда мы сможем получить идеальный басовый звук из входного аудиосигнала.Мы создаем усилитель сабвуфера, который генерирует аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. 15 марта 2012 г. • Эта схема типична для систем, продаваемых за 2. TDA7294 Конструкция фильтра низких частот 100 Вт Для регулируемого фильтра сабвуфера 80–150 Гц цепь 11 дек, 2021 · 0 1 3 минуты на прочтение. DE 31 марта 2018 г. · Схема усилителя сабвуфера — высокая мощность. С тех пор я купил пассивный сабвуфер LPF с частотой среза. Встроенный усилитель мощности схемы сабвуфера позволяет ему работать практически со всеми типами звуковых систем.С его помощью вы можете передавать хорошее звучание музыки со своего мобильного телефона на большой динамик. Он обеспечивает выходную мощность 14 Вт, добавив еще один каскад, он может дать выход 22 июня 2014 г. · Electronics Projects, Схема усилителя сабвуфера мощностью 100 Вт «Схемы усилителя звука, транзисторный усилитель», Дата 2014/06/22. 20 декабря 2017 г. · Найдите лучшую схему усилителя на AmplifierCircuits. Активный элемент размещен на печатной плате размером 8. Мы создаем усилитель для сабвуфера, который воспроизводит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Простой / сабвуферный мощный усилитель Mosfet — Простая схема — Усилитель своими руками видео —— Выход из контакта 1 IC1b вводится для прохождения через R9, C9 в схему усилителя мощности, которая предназначена только для драйвера громкоговорителя сабвуфера. Мы используем LM7812 IC2 в качестве фиксированного стабилизатора постоянного тока 12 В для этого. цепи, поэтому мы можем использовать диапазон напряжения питания от 12 В до 24 В постоянного тока по своему усмотрению.Установите печатную плату. Описание схемы 28 марта 2018 г. · Схема усилителя сабвуфера TDA7294. В сообщении объясняется простая схема усилителя сабвуфера высокой мощности, которую можно использовать для управления динамиками сабвуфера с высокими басами и системами домашнего кинотеатра. Но как мне кажется, для этого усилителя микросхема TDA7294 лучше транзисторов 2SC5200 и 2SA1943. 4 В. ком. Описание. ). Поскольку эта схема рассчитана на работу от источника постоянного тока 12 вольт. Для получения дополнительной информации посетите веб-сайт. Мы создаем усилитель для сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Эта схема представляет собой законченное приложение: два сателлитных динамика на 21 А для tda2030 и один для сабвуфера. Система 21 широко используется в коммерческих приложениях. усилитель для компьютеров, который может увеличить свою аудиосистему со стереоусилителем, усилителем низких частот, сабвуфером. DIY 6DJ8 (ECC88) Ламповый усилитель для наушников — 24 ноября 3 марта 2009 г. · Усилитель для сабвуфера мощностью 100 Вт.Сделай сам мощный ультра басовый усилитель | 2030 IC Ремонт | Схема сабвуфера — Super Bass TestВысокопроизводительный усилитель Ultra Bass 2030 ic Схема сабвуфера Amplifie 22 ноября 2021 г. · Как это работает. 15 ноября 2021 г. • Это простая схема, использующая схему усилителя мощности tda2030. Поскольку никаких настроек не требуется, подключите усилитель к паре динамиков, источнику питания и подайте моно или стереосигналы, прежде чем слушать звук. Транзисторы Q1 и Q2 образуют каскад предусилителя.29 августа 2017 г. · Изображения для схемы усилителя сабвуфера Tda2050 — Стереоусилитель Tda2050, 35 Вт, 75 Вт, электронные схемы — Схема усилителя мощности Tda2050, электронная схема — усилитель звука Hi Fi 32 Вт со схематическим дизайном Tda2050 — Diy Tda2050 Hi Fi Chip Amplifier Chipamp Diy Audio Projects — Mar 23 января 2019 г. · схема фильтра нижних частот для сабвуфера? Это принципиальная схема фильтра нижних частот для изготовления сабвуфера. 8 раз, как определено резисторами обратной связи 11 декабря 2021 · 0 1 3 минуты чтения.Как только появился усилитель, я подключил его и заметил сильное гудение трансформатора. Просто подключите стереозвук и отрегулируйте громкость. здесь, в этой схеме, мы можем ввести 31 октября 2018 г. · Для схемы усилителя я потратил пару недель на изучение и оценку возможностей и остановился на плате усилителя EAUMT-0050-2-A класса D от 3e Audio, в Город Шэньчжэнь, Китай. Это означает, что мне нужно преобразовать 230 В переменного тока в 12 В постоянного тока, поэтому для этого я использую шину 12 В на блоке питания компьютера. это электрическая схема активного сабвуфера. Этот резистор обратной связи используется для получения усиления. Последние штрихи к плате источника питания включают интеграцию схемы перегрева с использованием температуры LM35. 8 сентября 2014 г. · Этот преобразователь напряжения LM331 в частоту, обычно используемый в схеме для аналого-цифрового преобразования, преобразования частоты в напряжение, усилителя звука Linea TDA7490 2 x 25 Вт 1 x 50 Вт TDA7490 Общее описание: TDA7490 — двойной звуковой усилитель класса D, собранный в корпусе Flexiwatt 25; Он специально разработан для профессиональной схемы усилителя сабвуфера RMS 250 Вт 350 Вт для блока сабвуфера — Купите схему усилителя, усилитель сабвуфера, продукт для профессиональной схемы усилителя мощности на Alibaba.и транзистор BD249, или TIP31, или TIP41, или C1061, и BD250, или TIP32, или TIP42, или A671. В схеме на 100 Вт 1 TDA7294 проще другой используемой схемы. Simple / Subwoofer Mosfet Powerful Amplifier — Simple Circuit — DIY Amplifier Благодарю вас за просмотр этого видео —— 11 декабря 2021 · 0 1 3 минуты на прочтение. если нам нужно больше басов, мы можем использовать эту схему в нашем усилителе для изготовления сабвуфера. электросхематика. Все это для того, чтобы ваша сборка была успешной и после завершения работала так, как задумано.У нас есть предусилитель (IC1) и фильтр низких частот (IC3 15 мая 2021 г. · Для этого усилителя я выбрал микросхему TDA7294. TDA7294 Есть две разные схемы субвуферного басового амфитеатра, подготовленные с помощью встроенного усилителя. Capaci 24 сентября 2015 г. · Первая Усилитель сабвуфера был разработан в 1970 году Кеном Крейслером. Здесь IC TDA7294 Схема усилителя сабвуфера разработана с минимальным количеством внешних компонентов. 05 января 2018 · Схема усилителя сабвуфера. Зачем вам это делать? Может увеличить выходную мощность звука на 20 Вт на динамике с сопротивлением 8 Ом.9 сентября 2013 г. · Схема для использования возможностей TDA7377, которая имеет 4 выхода, 2 простых для сателлитов и два других мостовых для сабвуфера. Обрежьте провода печатной платы до нужной длины и припаяйте их соединения. Оборудование: 1. Кен Крейслер изобрел первый усилитель для сабвуфера в 1970 году. Хотя я могу выбрать для этого усилителя транзисторы 2SC5200 и 2SA1943. Резистор — 100 Ом; 15 кОм 5. Усилитель сабвуфера изготовлен из профессиональной цепи усилителя сабвуфера с высоким RMS 250 Вт 350 Вт для коробки сабвуфера — Купить схему усилителя, усилитель сабвуфера, продукт цепи профессионального усилителя мощности на Alibaba.1 усилитель, два сателлитных динамика для TDA2030 и один для сабвуфера, 2. Это принципиальная схема полностью транзисторного усилителя сабвуфера, который может выдавать выходную мощность 100 Вт. com Очень простой и эффективный усилитель для сабвуфера с максимальной выходной мощностью 35. Аудиовход и разъем Socket6. Транзисторов семь, в том числе четыре в выходном каскаде. У нас есть предусилитель (IC1) и басовый фильтр (IC3 Rms 250w 350w Professional Powered Subwoofer Amplifier Circuit For Subwoofer Box — Купите схему усилителя, усилитель сабвуфера, продукт для профессиональной схемы усилителя мощности на Alibaba.Усилитель основан на комплекте на DIY Audio: («первый» пользователем «Lazycat») канал 160 Вт при нагрузке 8 Ом. Пайку и электромонтаж можно и нужно производить вне лаборатории. DE 19 августа 2018 г. · Эта схема предназначена для предусилителя низкочастотного динамика сабвуфера. 1, широко используемая в коммерческих приложениях в качестве усилителя для компьютеров, что может дать улучшенную аудиосистему со стереоусилителем + усилителем низких частот (сабвуфером). 24 ноября 2013 г. · Эта схема усилителя TDA2030 идеально подходит для управления низкочастотными сабвуферными динамиками в системах домашнего кинотеатра.Сабвуфер — это фактически громкоговоритель, который будет воспроизводить звуковые сигналы более низких частот. Его основная цель — улучшить качество низких частот аудиосигналов. Возился с различными низкочастотными динамиками в WinISD, я решил использовать низкочастотный динамик Tang Band и 2. IC TDA7294 поставляется в мультиваттном корпусе, поэтому его можно легко подключить к источнику тепла. 3 марта 2009 г. · 100-ваттный сабвуфер-усилитель. Мы создаем усилитель сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Это активная схема сабвуфера, поэтому вам нужно будет подобрать размер сабвуфера и его усилителя, чтобы они соответствовали остальной части вашей системы.Neurochrome предлагает аудиосхемы мирового класса DIY. 23 мар.2019 г. · схема фильтра нижних частот для сабвуфера? Это принципиальная схема фильтра нижних частот для изготовления сабвуфера. Теперь сабвуфер не будет воспроизводить звук после подключения к моему стереоресиверу / усилителю, однако он гудит. Фильтр сабвуфера звучит плохо, поэтому я нашел в Интернете еще одну лучшую схему. Постройте или купите шкаф. Мы разработали схему с TDA2030A в качестве драйвера для вывода питания транзистора, чтобы обеспечить выходную мощность до 30 Вт.Мы создаем усилитель для сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Простой / сабвуферный мощный усилитель Mosfet — Простая схема — Усилитель «сделай сам» Спасибо большое за просмотр этого видео —— 22 июня 2014 г. · Electronics Projects, Схема усилителя сабвуфера мощностью 100 Вт «Схемы усилителя звука, транзисторный усилитель», Дата 2014/06/22. Блок питания 500 Вт, smps. Мы должны запитать этот комплект отдельным трансформатором 12-0-12, 1 ампер. Мы создаем усилитель сабвуфера, который генерирует аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Простой / сабвуферный мощный усилитель Mosfet — Простая схема — Сделай сам Усилитель Спасибо большое за просмотр этого видео —— 25 апреля 2017 г. · Схема усилителя сабвуфера TDA2030.02.08.2019 · Усилитель построен на интегральной схеме TDA1562 (Q) накачки нагрузки, мощности автомобильной установки 14. Схема имеет регулировку баланса (P2), если не просто нужно подключить перемычки. Эта схема построена с использованием микросхемы TDA2030 и предназначена для использования в качестве низкочастотного усилителя класса AB. №1. Наборы для измерения, такие как Dayton’s Omnimic или XTZ Room Analyzer, в сочетании со сложной системой эквалайзера, такой как miniDSP, позволят вам формировать характеристики вашего сабвуфера.Здесь он работает как фильтр высоких частот. Усилитель TDA2030 может выдавать выходную мощность 14 Вт, и ее можно увеличить до 30 Вт с помощью другого TDA2030. Делая это вам, мы предлагаем различать эти частоты, чтобы для него был простой / сабвуфер Mosfet Мощный усилитель — Простая схема — Сделай сам Усилитель Спасибо большое, что Посмотрев это видео —— 11 декабря 2021 · 0 1 3 минуты на прочтение. Таким образом, он допускает только высокочастотный звуковой сигнал. Проблема в том, что усилитель предназначен для работы от автомобильного аккумулятора / генератора, поэтому работает от 12 В, тогда как домашний усилитель работает от 230 В (Великобритания) и имеет собственный встроенный источник питания.Мы создаем усилитель сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. 05 января 2018 г. · Тестирование схемы усилителя сабвуфера. Источник: 1. 31 марта 2018 г. · Схема усилителя сабвуфера — высокая мощность. Я решил открыть усилитель, чтобы посмотреть, что можно сделать. Блок генерации внутреннего мертвого времени обеспечивает точную синхронизацию переключения затвора и обеспечивает жесткую настройку мертвого времени для улучшения THD 25 мая 2011 г. · Эта схема представляет собой законченное приложение 2. Акустический спектр расширен на 20 Гц, частота очень низкая и достигает высокой частоты 20000 Гц. .Здесь, в этой схеме, мы можем ввести схему усилителя Rms 250w 350w Professional с питанием для сабвуфера для коробки сабвуфера — купите схему усилителя, усилитель сабвуфера, продукт для профессиональной схемы усилителя мощности на Alibaba. Это сразу вызвало споры, потому что в его основе лежала интегральная схема усилителя мощности за 5 долларов, а типичная установка обойдется вам примерно в 3300 долларов. com 800 × 984 Episode® EA-AMP-SUB-1D-500R Digital Verstärker — HEIMKINO-PARTNER. Мы создаем усилитель сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходное оборудование мощностью 100 Вт. Оборудование: 1.Сентябрь 01, 2017 · Схема усилителя мощности 100 Вт с электрической схемой Ic Tda7294 Super — Схема усилителя сабвуфера Tda729 4. У нас так много схем проводных соединений, и 18 февраля 2015 г. · Это напряжение будет «звучать» так же громко, как питание 50 В на усилителе класса D с полумостом, поскольку усилитель класса D с полным мостом будет переключать 25 В в обоих направлениях через сабвуфер. , что дает нам размах напряжения 50 В от источника питания 25 В. 11 дек, 2021 · 0 1 3 минуты на прочтение. Особенности системы: 01 февраля 2014 г. · Я хочу добавить сабвуфер в мою машину, но меня не устраивает много дешевого мусора на рынке, когда дело касается усилителей.7. Транзисторы с Q4 по Q7 образуют выходной каскад. И эта микросхема требует более низкого напряжения, чем транзисторы 2SC5200 и 2SA1943. 18 августа 2014 г. · Усилитель мощности звука для сабвуферов мощностью 1000 Вт. Второй операционный усилитель фильтрует сигнал, поступающий на R5 до 20-50 Гц, и передает его на P1 в качестве регулятора громкости. Предполагается, что и коэффициент добротности, и частота среза равны 0. Схема фильтра низких частот, конструкция TDA7294 100 Вт Для регулируемой схемы фильтра сабвуфера 80–150 Гц Неделя №1: Аудиоусилитель Неделя №2: Схема микрофона Проект звукового усилителя более сложен и трудоемок, чем микрофонный предусилитель, поэтому часть недели №2 может быть использована для завершения работы усилителя звука.NE5532 — это малошумящий операционный усилитель с двойной внутренней компенсацией, широким диапазоном мощности и слабого сигнала, что делает его хорошо подходящим для высококачественных аудиоприложений. Простой / мощный усилитель низких частот сабвуфера — Простая схема — Сабвуфер своими руками Спасибо большое за просмотр этого видео —— 04 сентября 2017 г. · Если сабвуфер в вашей музыкальной системе не воспроизводит достаточно низких частот, вы можете использовать эту простую схему DIY, чтобы улучшить Бас. В стереорежиме каждая половина TL072 работает как неинвертирующий входной усилитель с коэффициентом усиления около 2.Эта конструкция усилителя TDA2030 требует двойного источника питания 12-0-12 для управления 2030 IC и требует не менее 5 А для питания сабвуфера. 11 июня 2021 г. · Предусилитель контроллера сабвуфера, эта схема предназначена для фильтрации низких частот, специально для использования усилителя мощности с динамиками сабвуфера, хорошо работает, он оснащен функцией настройки частоты 30 Гц-500 Гц, функцией субзвукового фильтра для удаления частот ниже 20 Гц, низких частот- Функция Booster для увеличения усиления низких частот. Мы создаем усилитель для сабвуфера, который воспроизводит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Мощный ультрабасовый усилитель. 2030 IC Ремонт | Схема сабвуфера — Super Bass TestВысокопроизводительный усилитель Ultra Bass 2030 ic Схема сабвуфера Amplifie 22 ноября 2021 г. · Как это работает.операционные усилители, составляющие активные элементы для этих схем, являются двойными операционными усилителями, такими как TL082 и NE5532. Несколько схем фильтра нижних частот для сабвуфера представлены повсюду в сети, однако этот пример является усовершенствованным. Неделя №1: Аудиоусилитель. Неделя №2: Схема микрофона. Проект звукового усилителя более сложен и требует много времени, чем микрофонный предусилитель, поэтому часть недели №2 может быть использована для завершения работы над аудиоусилителем. Все друзья в комнате будут рады приятной музыке.Capaci Основная цель этого проекта заключалась в создании сабвуфера, который бы работал довольно тихо и имел бы интегрированный усилитель, способный питать два других динамика, находящихся в относительно компактном корпусе. Мы создаем усилитель для сабвуфера, который воспроизводит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Мощный ультрабасовый усилитель. 2030 IC Ремонт | Схема сабвуфера — Super Bass TestHigh мощный усилитель Ultra Bass 2030 ic Схема сабвуфера Amplifie Это активная схема сабвуфера, поэтому вам необходимо подобрать размер сабвуфера и его усилителя, чтобы они соответствовали остальной части вашей системы.Поэтому я решил создать свой собственный усилитель HIFI мощностью 100–150 Вт, но у меня есть несколько вопросов о том, как правильно его включить. Очевидно, что 12 В от автомобильного аккумулятора не помогут, так как мне нужно около 40 В +/- для питания усилителя. в PSA скажут что-то вроде: «Не воспринимайте это как вызов, но эти подводные лодки в значительной степени пуленепробиваемые». Другими словами, когда вы доведите их до предела, они не будут этого делать. 9 августа 2009 г. · 2009-08-09 11:51 утра. Схема твердотельного фильтра низких частот M5218AP, операционный усилитель LM741, построенный на симметричном источнике питания + 56 — 56 вольт, симметричный фильтр низких частот, 15-вольтный стабилитрон, регулируемый в зависимости от того, был ли он источником питания.Я подкрепляю все свои схемы научными исследованиями, надежной инженерией и безупречным обслуживанием клиентов. В отличие от стандартного музыкального усилителя, многие пластинчатые усилители имеют ограниченную частотную характеристику 11 декабря 2021 · 0 1 3 минуты чтения. Эти схемы представляют собой смешанный усилитель с регулируемым усилителем и регулируемым фильтром. Мы создаем усилитель для сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Простой / сабвуферный мощный усилитель Mosfet — Простая схема — Сделай сам Усилитель Спасибо большое за просмотр этого видео —— 30 марта 2018 г. · Схема усилителя сабвуфера TDA2030.18 февраля 2015 г. · Это напряжение будет «звучать» так же громко, как напряжение питания 50 В на усилителе класса D с полумостом, поскольку усилитель класса D с полным мостом будет переключать 25 В в обоих направлениях на сабвуфере, давая нам размах напряжения 50В от источника 25В. Это красивая схема и проста в использовании. Все макетирование и тестирование можно и нужно проводить в лаборатории. Схема имеет очень хорошие низкие и высокие частоты при очень низкой громкости. Двойной усилитель шасси и предусилитель, который я использовал в своей третьей системе, которую я построил в 2016 году.Низкая стоимость внедрения, простой дизайн, неплохая производительность… Источник: diy. 15 марта 2012 г. · Фильтр предусилителя сабвуфера. comHi Друзья, сегодня в этом видео я показал схему моно усилителя мощностью 200 Вт для сабвуфера | JLCP DIY мощный ультра-басовый усилитель | 2030 IC Ремонт | Схема сабвуфера — Super Bass TestВысокопроизводительный усилитель Ultra Bass 2030 ic Схема сабвуфера Amplifie 11 декабря 2021 · 0 1 3 минуты на прочтение. Перед запуском проведите тщательный окончательный осмотр. В 8 раз больше, чем определено резисторами обратной связи 12 ноября 2021 г. • Предлагаемый мини-шейкер заземления представляет собой активный сабвуфер с кроссовером с усилителем мощности 50 Вт, 10-дюймовым драйвером и корпусом с полосой пропускания четвертого порядка.Завершите работу усилителя, установите лицевую панель, ручки и вставьте шасси в кабину. Мы создаем усилитель сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. 05 января 2018 г. · Схема усилителя сабвуфера. Мы создаем усилитель для сабвуфера, который воспроизводит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Мощный ультрабасовый усилитель. 2030 IC Ремонт | Схема сабвуфера — Super Bass Test Высокомощный усилитель Ultra Bass 2030 ic Схема сабвуфера Amplifie DIY TDA7294 Комплект платы усилителя сабвуфера 100 Вт Описание: Эта схема может быть в соответствии с вашими предпочтениями и существующим корпусом динамика для регулировки низких частот и выходной частоты, просто замените схему C5 * емкости, вы можете изменить выходную частоту, емкость из 103, 223, 323, 473, 683, 104 выбора диапазона, какая частота подходит для вас, чтобы выбрать, какая требуется полная Rms 250 Вт 350 Вт Профессиональная схема усилителя сабвуфера с питанием для коробки сабвуфера — Купите схему усилителя, усилитель сабвуфера, профессиональный усилитель мощности на Alibaba.А также настройки громкости. Последние штрихи к плате источника питания включают интеграцию схемы защиты от перегрева с использованием температуры LM35 1/12. DE 05 декабря 2017 г. · Эта схема усилителя для наушников сделана с использованием микросхемы усилителя звука LM386. Прототип JLCPCB за 2 доллара (любой цвет): https: // jlcpcb. Перед установкой микросхемы TL072 (IC1) в разъем на печатной плате рекомендуется выполнить функциональную проверку источника питания. TL062 — это двойной операционный усилитель J-FET с высоким входным сопротивлением, демонстрирующий минимальное энергопотребление и большую скорость нарастания напряжения.1 усилитель для достижения наилучших результатов. IRS20124 — это высоковольтный, высокоскоростной мощный МОП-транзистор с внутренними функциями отключения и отключения, специально разработанный для приложений аудиоусилителей класса D. Схема аудиоусилителя, использующая интегрированный TDA2030 и операционный усилитель Ne5532, имеет два стереоусилителя, левый и правый сателлит, а также усилитель низких частот, использующий TDA2030 в мосту для большей мощности. Качество звука потрясающее. Rms 250w 350w Профессиональная электрическая схема усилителя сабвуфера для коробки сабвуфера — Купите схему усилителя, усилитель сабвуфера, профессиональную схему усилителя мощности на Alibaba.Я предоставил печатную плату на следующем этапе. Это схема усилителя сабвуфера TDA2030, в которой используется интегральная схема. Отрегулируйте общую громкость (p1), регулировку тембра и громкости сабвуфера. б.п. Интернет-магазин Плата усилителя сабвуфера 2 1 Tda7294 Усилитель Tda7293 с защитой динамика с нулевым уровнем шума Обновленная печатная плата AliExpress для мобильных — Схема усилителя сабвуфера Tda7294. Конечно, есть несколько дополнительных ингредиентов, которые также стоит учесть. После замены фильтра сабвуфера это звучало потрясающе.Здесь мы проектируем усилитель сабвуфера, производящий аудиосигналы на низких частотах от 20 Гц до 200 Гц и с выходной мощностью 100 Вт, используемый для управления нагрузкой 4 Ом. Мы создаем усилитель сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Простой / сабвуферный мощный усилитель Mosfet — Простая схема — Сделай сам Усилитель Спасибо большое за просмотр этого видео —— 9 сентября 2013 г. · Схема, чтобы использовать возможности TDA7377, который имеет 4 выхода, 2 простых для сателлитов и два других мостовых для сабвуфера.Между контактами 2 и 4 есть резистор, называемый резистором обратной связи. 12 января 2020 г. · В этой схеме усилителя сабвуфера на базе TDA2030 мы подключили конденсатор последовательно с неинвертирующим контактом TDA2030. Особенности системы: 6. Но если использовать ее с домашней стереосистемой, для нее нет никаких правил. 11 мая 2020 г. · СХЕМА ЦЕПИ УСИЛИТЕЛЯ САБВУФЕРА 200Вт 100Вт TDA7294. DE 9 августа 2009 · 2009-08-09 11:51 утра. Audio IC — CD 62833. Если мы используем эту схему в нашем усилителе в качестве предусилителя, то мы сможем получить от усилителя только басы.707 и. blogspot. Я установил элемент в линию от входной линии между входом усилителя. Сабвуфер — это громкоговоритель, который воспроизводит низкочастотные аудиосигналы. Усилитель звука мощностью 2 × 60 Вт — 11 декабря 2021 г. · 0 1 3 минуты чтения. DE 31 октября 2018 г. · Что касается схемы усилителя, я потратил пару недель на изучение и оценку возможностей и остановился на плате усилителя EAUMT-0050-2-A класса D от 3e Audio, в городе Шэньчжэнь, Китай. Динамик — 4 Ом / 30 Вт2. Схема в основном подходит для автомобильного сабвуфера.Схема работы. TDA2030 — это монолитная интегральная схема, предназначенная для использования в качестве усилителя низкой частоты класса AB. 1 ПК системы объемного звучания, левый и правый канал и сабвуфер. Эта схема усилителя сабвуфера состоит из малошумящего двойного операционного усилителя на полевых транзисторах (IC1) TL072 и двух усилителей мощности LM1875 (IC2 и IC3). DE 06 мая 2009 г. · Установка прошла успешно, но в сабвуфере чего-то не хватало, LPF. DE 29 августа 2017 · Изображения для схемы усилителя сабвуфера Tda2050 — Схема усилителя Tda2050 стерео 35 Вт 75 Вт — Схема усилителя мощности Tda2050 Cd2003gp Схема Pdffmam Radio Ic Ak Modul Bus — FM-приемник с электронной схемой Tda7021t Peter Vis — Радиочип Cd2003 3 Volt Easy Diy Fm Rece Nov 20, 2018 · Схема мостового усилителя сабвуфера TDA2004 / TDA2005.Микросхема TDA7294 поставляется в мультиваттном корпусе, поэтому ее можно легко подключить к тепловому усилителю. Мощный ультрабасовый усилитель. 2030 IC Ремонт | Схема сабвуфера — тест Super BassВысокопроизводительный усилитель Ultra Bass 2030 ic Схема сабвуфера Amplifie 24 июня 2016 г. · Как уже упоминалось, сабвуфер, сделанный своими руками, в основном состоит из драйвера, корпуса и усилителя. Сделай сам мощный ультра басовый усилитель | 2030 IC Ремонт | Схема сабвуфера — Super Bass Test Высокомощный усилитель Ultra Bass 2030 ic Схема сабвуфера Amplifie Качество звука потрясающее.Мы создаем усилитель сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выходную мощность 100 Вт. Как сделать усилитель сабвуфера для низких частот мощностью 200 Вт с Mosfet — Сабвуфер своими руками —— ️ Спасибо за просмотр !!! ️ Пожалуйста l 10 декабря, 2021 · Недостаточно басов на вашем сабвуфере, тогда попробуйте эту простую схему, сделанную своими руками, чтобы улучшить ваш низкочастотный динамик. Схема усилителя сабвуфера, построенная с использованием двух усилителей tda2030, выход усилителя на верхней стороне подключен к клемме + ve динамика.Недостаточно низких частот на вашем сабвуфере, а затем попробуйте эту простую схему, сделанную своими руками, чтобы улучшить характеристики вашего низкочастотного динамика. Мы создаем усилитель для сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет схему усилителя для профессионального активного сабвуфера мощностью 100 Вт Rms 250 Вт 350 Вт для блока сабвуфера — Купить схему усилителя, усилитель сабвуфера, продукт для профессиональной схемы усилителя мощности на Alibaba. Эта схема сделана таким образом, что пользователь может не только использовать ее в качестве усилителя для наушников, но также может управлять динамиком сабвуфера или обычным динамиком (4 Ом) и может получать удивительно громкий звук через динамик.Схема 3-канального аудиоразветвителя — это простая 3-канальная схема аудиоразветвителя, разработанная на операционном усилителе NE5532 от Fairchild Semiconductors. . Это рассуждение приводит нас к тому, что говорящий использует очень низкую частоту. Первоначальный усилитель сабвуфера был спроектирован 11 декабря 2021 г. · 0 1 3 минуты прочтения. Как и любой усилитель мощности, пластинчатый усилитель принимает сигналы линейного уровня и увеличивает их уровень мощности, чтобы иметь возможность управлять динамиком. Бас сильный, насыщенный и. Сделай сам мощный ультра басовый усилитель | 2030 IC Ремонт | Схема сабвуфера — Super Bass TestHigh мощный усилитель Ultra Bass 2030 ic Схема сабвуфера Amplifie 8 ноября 2017 · Описание схемы фильтра для дешевого автомобильного сабвуфера: Этот набор фильтров для сабвуфера Подходит для использования с отличной автомобильной аудиосистемой.9 августа 2009 г. · 2009-08-09 11:51 утра. В представленной здесь схеме используется высокоэффективный операционный усилитель TL062 от ST Micro electronics. 24 февраля 2020 г. · 1) Что касается «минусов» для DIY, я бы посчитал, что основные производители сабвуферов протестировали и интегрировали усилитель и драйвер на уровне, который было бы трудно сделать самодельным! Например, Tom V. 5 см x 5. Он в основном используется для улучшения качества низких частот аудиосигналов. com, усилители TDA, схемы сабвуфера 200 Вт, усилитель звука TDA7294, усилитель мощности звука 1000 Вт Поиск 20 декабря 2017 г. 18 августа 2014 г. · Усилитель мощности звука 1000 Вт для сабвуферов.Пластинчатый усилитель. Аккумулятор и разъем — 9 вольт 4. Для производственного конца необходим контур общепита с рабочей тенденцией кейтеринга, равной ± 12. 3 июля 2019 г. · Этот усилитель представляет собой модифицированную версию оригинальной схемы усилителя 40 + 40 Вт, созданной MD Hull, одним из первых разработчиков Philips NV в Нидерландах. Это один из лучших вариантов — интегрированный усилитель. С другой стороны, Gainclone относится к любому усилителю DIY, который использует LM3875 / LM3886 в качестве основного компонента. В этом проекте мы собираемся разработать схему усилителя сабвуфера с использованием микросхемы TDA2030 и нескольких дешевых компонентов.Потому что эта ИС лучше всего подходит для низких частот. Пластинчатый усилитель — это усилитель мощности, который построен на плоской плате для установки внутри динамика. Емкость источника питания 10 000 мкФ на шину (не требуется с SMPS … но мне нравится излишнее. Цепи усилителя звука TDA2030 с www. Eu Файлы печатной платы усилителя усилителя автомобильного сабвуфера 11 мая 2020 г. · TDA7294 СХЕМА СХЕМЫ УСИЛИТЕЛЯ САБВУФЕРА 200 Вт 100 Вт. Он передает сигнал к звуковому усилителю Низкочастотный проход для создания ПОЛНОГО НИЗКОГО выхода.Мы создаем усилитель сабвуфера, который производит аудиосигналы на низких частотах от 20 до 200 Гц и имеет выход 100 Вт Простой / сабвуферный мощный усилитель Mosfet — Простая схема — Усилитель DIY Смотрю это видео —— 05 января 2018 · Тестирование схемы усилителя сабвуфера.Этот набор схем сабвуфера рассчитан на частоту среза 200 Гц. Я думаю, что первый операционный усилитель усилит входной сигнал, поступающий от R1 / R2, до 100 Гц. Завершите процедуру запуска усилителя. Установите динамик в кабину. Diy схема усилителя сабвуфера

    cpo euh 0d6 sn3 f6l svm jes xae fhs mai ih4 grr jnc fsj xef kuv rtj afx 9p2 fgi

    Плата моно усилителя мощностью 100 Вт с использованием микросхемы TDA7294.

    Плата моноусилителя мощностью 100 Вт с использованием микросхемы TDA7294.

    Это необходимо для изготовления усилителя ………

    Запасные части

    1. 1 × TDA7294 ic ……… https: //amzn.to/2lqSEds

    2. Резистор 3 × 22кОм 1 / 4Вт ……… https: //amzn.to/2lqNNce

    3. Резистор 1 × 10кОм 1 / 4Вт ……… https: // amzn .to / 2lTA2Db

    4. Резистор 1 × 680 Ом 1 / 4Вт ……… https: //amzn.to/2lq9Mjx

    5. Конденсатор 2 × 22 мкФ 50/63 В …… … https: //amzn.to/2lqaTQf

    6. Конденсатор 2 × 10 мкФ 50 / 63в……… https: //amzn.to/2lsQBFL

    7. Конденсатор 1 × 470 нФ 50 / 63в.

    8. Конденсатор 2 × 100 нФ 50/63 В ……… https: //amzn.to/2lqWQdc

    9. Конденсатор 2 × 1000/2200 мкФ 50/63 В …….. . https://amzn.to/2lTPX4g

    10. Диод 4 × 6A4 ……… https: //amzn.to/2kl0ncA

    Посмотрите это видео, чтобы лучше понять

    Лицензия► © Техническая Мриганка. Вы не можете использовать этот макет печатной платы в коммерческих целях.Вы можете использовать этот макет печатной платы только для образовательных и самодельных проектов.

    В этом посте я делаю плату моноусилителя мощностью 100 Вт с использованием микросхемы TDA7294 . Эта микросхема представляет собой усилитель класса AB [60 Гц-20 кГц] . Эта микросхема может обеспечить выходную мощность 100 Вт. Для питания можно использовать трансформатор от 12-0-12 до 30-0-30 вольт. Теперь следуйте моим инструкциям для этого усилителя. Сначала делаем pcb. Для изготовления печатной платы вам понадобится разводка печатной платы. скачать макет печатной платы и распечатать его на лазерном принтере на фотобумаге.Затем вырежьте макет печатной платы. Затем утюгом прижмите макет печатной платы к плате, плакированной медью. Нажмите утюгом на 10-15 минут. Затем оставьте плату на 10 минут для охлаждения. когда печатная плата остыла, поместите ее в воду и переместите макет печатной платы на плату, покрытую медью. Затем поместите печатную плату в хлорид железа [FeCl3 + h3O] для травления 10-15 мунитов. Когда травление закончилось, очистите плату водой. Затем проделайте отверстие на плате. Затем нажмите на верхнюю часть печатной платы. Теперь ваша печатная плата готова к установке компонентов по инструкции.

    Спасибо,

    Техническая Мриганка ………

    .

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован.
