Как заменить салонный фильтр на тойота королла: Замена салонного фильтра Тойота Королла

Способ замены салонного фильтра Тойота Королла своими руками

Автомобиль во время движения всегда окружен пылью, гарью, выхлопными газами и прочим ненужным ни водителю, ни пассажирам мусором. И эта смесь поступает в салон авто, если фильтрующий элемент забился или его пора менять. Производится замена салонного фильтра в автомобиле Тойота Королла просто, на это уйдет 10 минут даже при отсутствии опыта такой работы.

Где расположен СФ Тойота Королла

Элемент, очищающий кислород в автомобиле, расположен в воздуховоде вентиляционной системы.

Модификация Е120 по месту размещения совпадает с моделью Е150, поэтому нет смысла расписывать месторасположение дважды.

Ввиду своего назначения, расходник установлен на границе между наружной частью машины и салоном. Для доступа не нужно поднимать всю панель, как в некоторых автомобилях, разбирать кузов или залезать под капот. В Тойота Королла 2008 года выпуска – одной из самых популярных у нас моделей – посадочное место для фильтрующего элемента находится сразу за бардачком, и доступ к нему открывается очень легко, буквально тремя движениями руки.

Сроки замены расходника

Выполняя свою работу, салонная фильтрующая деталь со временем забивается пылью, грязью, пыльцой, в нее могут попадать насекомые летом и опавшие листья осенью. Поэтому важно менять «начинку» вентиляционной системы вовремя.

Согласно данным, указанным в руководстве по эксплуатации производителем, деталь для фильтрации в автомобиле Тойота должна заменяться на новую после 20000 км пробега, то есть во время каждого второго технического обслуживания. Но есть нюансы:

  • если автомобиль используется редко, эту деталь рекомендуется менять хотя бы раз в год, даже если заветные 20000 км на счетчике набежать не успели;
  • если машина чаще используется для передвижения по городу – стоит снизить цифру до 10000 км и поменять салонный фильтр раньше, чем советует производитель. Постоянное нахождение в потоке других машин способствует повышенной нагрузке при процессе фильтрации из-за большого количества микрочастиц сажи из выхлопных газов и пыли, поднятой шинами с дороги;
  • когда машина большую часть времени эксплуатируется при низкой температуре воздуха (северный регион), фильтрующий элемент можно менять реже – отсутствуют основные загрязнители;
  • местность с теплым климатом, наоборот, требует более частой замены: на это влияют насекомые, большое количество пыли, пуха и пыльцы в период цветения;
  • реже покупать новый расходник придется тем, кто ездит по дорогам рядом с черноземной почвой, а вот более распространенные супесчаные земли способствуют скорейшему приходу фильтрующего элемента в негодность;
  • людям с повышенной чувствительностью к качеству воздуха и аллергией на пыль или пух рекомендовано менять указанную деталь как можно чаще.

Медики и специалисты по изучению негативного влияния автотранспорта на организм человека активно ратуют за более частую замену фильтрующей детали. Они рекомендуют менять его дважды в год: весной – после периода цветения, и в начале-середине осени, чтобы не дышать в машине летней пылью и частичками прелых листьев.

Поводом для замены или хотя бы чистки фильтрующего элемента раньше срока может стать слишком слабый обдув во время работы вентиляции и запотевание лобового стекла. Как правило, эти симптомы означают, что бумажная или угольная деталь забита и пропускать воздух – слишком тяжелая для нее задача.

Выбор салонного фильтра

Оригинальный расходник для Тойота Королла идет в каталоге под артикулами и номерами 88568-52010, 87139-YZZ07, 871390-D070 и 87139-0702. Желательно использовать один из перечисленных, если вы выбираете из бумажных, а не угольных расходников.

В продаже, конечно, имеется куча аналогов, которые так же подходят для этой машины, как и оригинал, но стоить будут на порядок дешевле.

Самые популярные из них:

Марка Номер Соотношение с ценой оригинала
Alco MS-6188 <2-2,5 раза
Bosch 1 987 432 084 <1,5-2 раза
Starline SF KF9198 <3 раза
Patron PF2095 <2,5 раза
Febi 24433 <1,3 раза
Filtron AP142/1 <2,5 раза
MANN-FILTER CU1828 <2 раза

При выборе продукта для своего автомобиля внимание нужно в первую очередь уделить качеству приобретаемого товара. Именно этот элемент обеспечивает экологичность поездок в машине, поэтому не стоит на нем экономить.

Замена фильтра на Тойота Королла своими руками

Для того, чтобы самостоятельно поменять элемент для фильтрации в этой модели авто, понадобится минимум времени и ноль инструмента. Все простые манипуляции совершаются вручную.

Если на улице минусовая температура, и гараж не отапливается, установка салонного фильтра производится при хорошо прогретой машине. Для самой заменяемой детали это не будет иметь никакого значения, а вот пластик на холоде деревенеет и плохо гнется, зато хорошо ломается.

  1. Открываем бардачок и убираем из него все, что там находится.
  2. Снимаем тягу открывания бардачка, надавливаем на боковые стенки и отщелкиваем крепления (находятся в верхней части стенок).

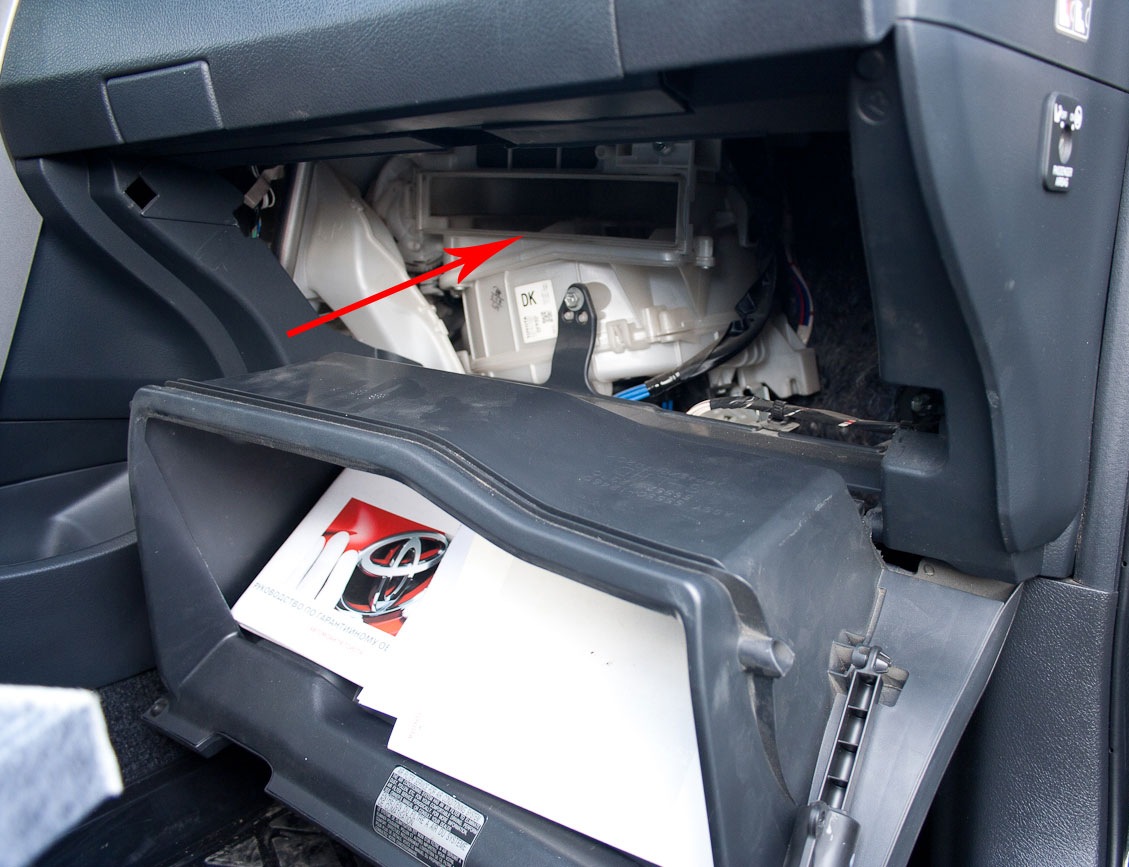

  3. За задней стенкой уже открепленного бардачка находим корпус для расходника, с лицевой стороны закрытый крышкой. Защелка на ней расположена с торца, открывается легко.
  4. Достаем старый расходник. Делать это нужно максимально аккуратно, чтобы как можно меньше мусора просыпалось в воздуховод.
  5. Убираем сторонние элементы из корпуса, выметая их наружу.
  6. Вставляем в отверстие новый. Важно обратить внимание на нарисованную стрелку на лицевой стороне самого фильтра. У большинства аналогов она будет указывать направление установки – снизу вверх, но на оригинальных стрелка смотрит сверху вниз, потому что указывает направление движения воздуха, а в Тойота Королла он дует именно так. Проще всего ориентироваться по буквенным надписям, они не должны оказаться перевернуты вверх ногами.
  7. Закрываем корпус крышкой.
  8. Возвращаем на место бардачок, защелкиваем боковые крепления, ставим обратно тягу.
  9. Складываем обратно все то, что извлекли в первом пункте.

И помним: своевременная замена салонного фильтра – это не лишняя трата денег, а забота о собственном здоровье и правильной работе автомобиля.

Замена салонного фильтра Тойота Королла

Для работы двигателей современного автотранспорта необходим чистый воздух без пылевых частиц, так как для образования топливовоздушной смеси правильных пропорций используются очень точные прецизионные механизмы с диаметрами форсунок и жиклеров в десятые доли миллиметра.

Не секрет, что состав атмосферы большинства городов Мира далеко не идеален. В нем содержатся и частицы пыли, и газообразные вещества — вредные для человека испарения отходов промышленных предприятий и, конечно, выхлопные газы.
Наибольший вред человеческому организму наносят:

  • угарный газ;
  • диоксид и триоксид серы;
  • углеводороды, в первую очередь метан;
  • угольная сажа и пыль, состав которой зависит от вида почвы и типа застройки;
  • специфические аэрозоли и газообразные вещества вредных производств (например цементных заводов, медеплавильных, нефтеперерабатывающих комбинатов).

Среднестатистический автолюбитель проводит за рулем не менее 2-3 часов ежедневно. А многие водители и пассажиры вынуждены использовать этот вид транспорта по 5-6 часов в сутки. В таких условиях вопрос сохранения здоровья становится первостепенным.

Как крупнейший производитель автотехники Тойота решает сложную задачу по оздоровлению атмосферы в салоне? Подавляющее большинство ведущих компаний по производству автомашин используют способ фильтрации. В каждой машине, независимо от марки, установлена система приточной вентиляции. Такая система обеспечивает забор атмосферного воздуха, его очистку, кондиционирование и подачу к водителю и пассажирам.

Главным элементом очистки в таких системах является фильтр. По цели использования его называют салонным, в отличие от топливного, масляного или воздушного.

Рассмотрим устройство и принцип действия фильтрующего элемента на примере продукции компании Тойота. Самым популярным в России средством передвижения среднего класса из производимых компанией является модель «Королла». В данной модели используется фильтр, позволяющий очистить объем салона не только от видимой невооруженным глазом пыли и сажи, но и от вредных газообразных примесей.

Во-первых, он имеет корпус из пластмассы. Корпус позволяет разместить остальные элементы и служит для удобства установки самого картриджа. Во-вторых, очистка проводится в три этапа, что обеспечивается тремя разными слоями и наполнителями, размещенными в корпусе последовательно, по пути прохождения воздуха.

Первый слой состоит из волоконного пористого синтетического материала. Он отсеивает крупные частицы пыли. Второй слой — мелкопористое наэлектризованное волокно, не пропускающее микроскопические частицы размерами до 500 нанометров. К таким относятся, например, пыльца аллергенных растений. Этот слой находится сразу за первым.

И, наконец, третий слой — наполнитель из активированного угля, нанесенного на полиуретановую основу. Обработанный специальным образом, активированный уголь адсорбирует вредные аэрозоли, летучие и газообразные примеси, содержащиеся в воздухе.

Эффективность использования этого материала такова, что его с успехом применяют в армейских противогазах, предназначенных для работы в условиях применения боевых отравляющих веществ. В картриджах очистки модели «Королла» использован уголь, полученный из кожуры кокосовых орехов. Это экологичный и распространенный материал.

Кроме того, компания Тойота, заботясь о комфорте покупателей своих автомобилей, применяет наиболее современные фильтрующие элементы, в которых дополнительно используют специальные противомикробные вещества.

Места установки фильтра выбираются конструкторами исходя из особенностей систем вентиляции. У «Короллы» картридж фильтра находится внутри салона, за отделением для хранения мелких предметов (так называемым бардачком). Производитель рекомендует менять фильтрующий картридж при каждом сезонном техническом обслуживании автомобиля. Но, если Вы эксплуатируете свой транспорт в условиях сильно загрязненной атмосферы, то делать замену можно и чаще — раз в 3-4 месяца. Помните, что от своевременной замены зависит ваше здоровье!

Как поменять салонный фильтр в Toyota?

Подавляющее большинство автомобилей марки Тойота имеют воздушный фильтр для воздуха, поступающего в салон (хотя и не все). Это уменьшает количество пыли и мусора, поступающего через вентиляционную систему автомобиля. Тойота рекомендует менять салонный фильтр примерно каждые 15 тысяч километров или в соответствии с приложенной к авто инструкцией. Поменять салонный фильтр в Тойоте — это достаточно простая задача, так что нет никакой необходимости нанимать для этого процесса специалистов.

В данной статье инструкция по замене салонного фильтра должна быть актуальна для следующих моделей автомобилей Тойота:

  • Тойота Королла/Аурис
  • Тойота Камри
  • Тойота Авенсис
  • Тойота Ярис
  • Тойота Прадо
  • Тойота Лэнд Крузер
  • Тойота Карина
  • Тойота Калдина
  • Тойота Премио
  • Тойота Витц
  • Тойота Версо

Итак, меняем салонный фильтр автомобилей Toyota по пунктам.

  1. В первую очередь купите новый салонный фильтр. Вы можете купить его в ближайшем дилерском центре или, при желании сэкономить, в большинстве ближайших магазинов автозапчастей или через Интернет.
  2. Откройте бардачок до самого упора и удалите винт на нижней правой его стороне (стенке). Вытяните петлю из стержня, куда был закручен винт, тем самым освободив этот стержень вместе с бардачком. Не теряйте винт.

    На Toyota Highlander Вы сможете снять петлю, даже не снимая винт, которая находится внизу и позади бардачка; не открывайте бардачок во время снятия петли, а после того, как снимите, откройте его.

  3. Сожмите стороны бардачка вместе и потяните его на себя, чтобы сжать торчащие накладки прошли через края отсека для бардачка. Затем снимите весь бардачок с петель.

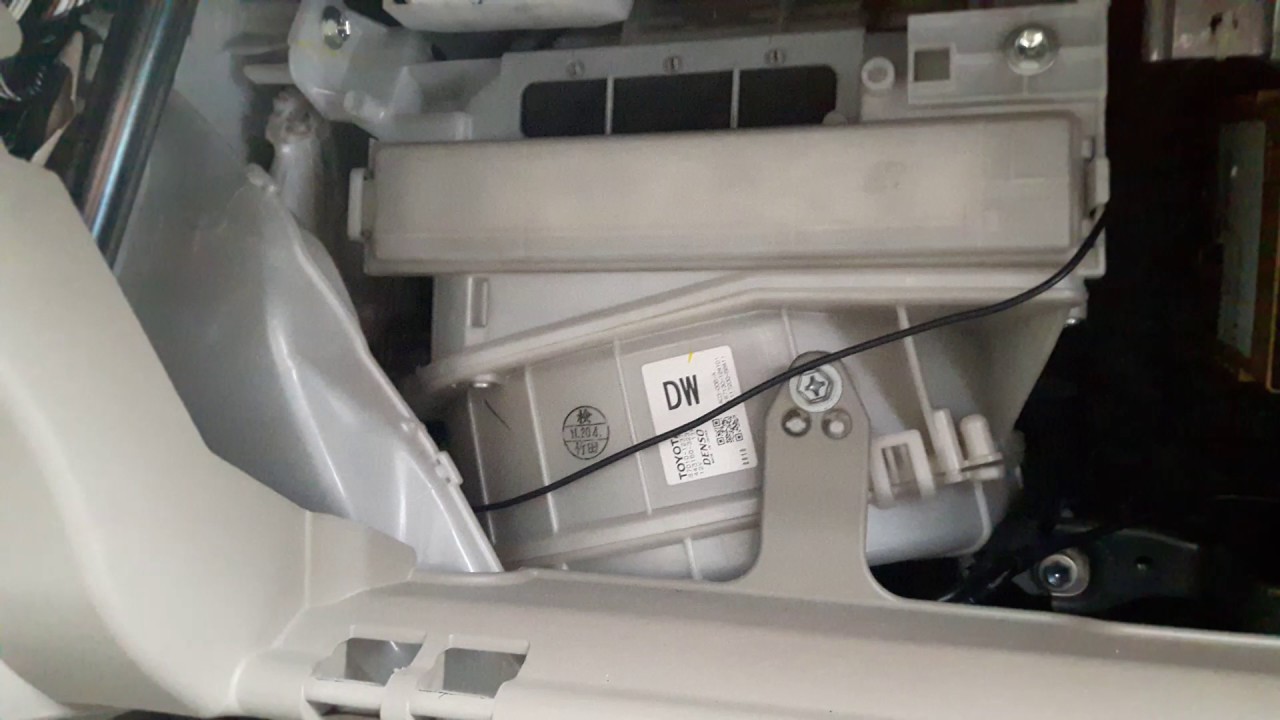

  4. Внутри отсека для бардачка Вы и увидите небольшую пластиковую коробку с салонным фильтром. Снимите пластмассовую крышку, прижав друг к другу её язычки.
  5. Потяните на себя старый салонный фильтр Тойоты. Держите его максимально горизонтально, чтобы не просыпать мусор на его поверхности.
  6. Вставьте новый фильтр. Стрелка с надписью «UP» (не на всех фильтрах присутствует надпись или стрелка) должна быть направлена вверх, соответственно надписью и самим рисунком стрелки к себе (то есть после вставки фильтра их должно быть видно), как показано на фото.
  7. Установите крышку на место, слегка надавив на неё, пока не услышите, как защёлкнулись язычки.
  8. Поместите снятый нами в самом начале контейнер бардачка обратно на петли. Вам придётся снова сжать его края, если Вы это делали, когда доставали его.
  9. Установите петлю и закрутите винт в нижнем правом углу (обратное от проделанного в пункте 2).

В Toyota Camry 2009 года выпуска нет винта — просто сожмите контейнер бардачка и потяните на себя.

В руководстве модели Sienna 2011 года выпуска владельцам предписывают освободить боковые вкладки, осторожно сжать обе стороны, но, как утверждают пытавшиеся это сделать, данный способ не работает, так как контейнер слишком сложно подтолкнуть.

В Тойоте Приус-Гибриде 2005 года также нет винта в нижней правой части перчаточного ящика, а вместо него там находится клипса. Просто сожмите её и освободите таким образом петлю.

Кстати, при замене салонного фильтра самое подходящее время, чтобы почистить также и сам бардачок.

Если вы страдаете от аллергии или живёте в очень пыльной среде, Вам необходимо чаще менять салонный фильтр в своей Тойоте.

Между заменами Вы можете просто продуть или пропылесосить большую часть мусора из фильтра, но салонные фильтры на самом деле не предназначены для повторного использования.

Замена салонного фильтра в Тойоте Королла, замена воздушного фильтра двигателя

Замена фильтров в Тойоте Королла должна проходить в соответствии с техническим регламентом предписанным производителем. Замену фильтров в Toyota Corolla обычно можно произвести собственными силами. Правда стоит учитывать, что у разных модификаций фильтрующие элементы различные и могут отличатся, как существенно, так и не очень. Некоторые пошаговые инструкции по замене фильтров мы уже публиковали. На них мы оставим соответствующие ссылки далее.

Пожалуй самая непростая замена фильтра, это работа по смене топливного фильтра тонкой очистки топлива. Во многих версиях Тойота Королла он находится в бензобаке, в топливном модуле. Данная процедура требует аккуратности и внимательности. Как заменить топливный фильтр в Toyota Corolla смотрим тут.

Замена фильтра в автоматической коробке передач требуется при полной замене трансмиссионной жидкости. Так как у Короллы в разных версиях стоят разные автоматы, следующая инструкция по замене фильтра в АКПП носит ознакомительный характер. Но принцип замены почти у всех автоматов Короллы схож.

Замена масляного фильтра на первый взгляд не может вызвать затруднений. Однако, после 2008 года на Тойота Королла отказались от традиционного фильтра в металлическом корпусе. У более поздних модификаций бензинового двигателя замена стала проходить по новому принципу, из-за совершенно иной конструкции. Теперь меняют не весь фильтр, а только его внутреннюю часть, фильтрующий элемент. Процесс замены масляного фильтра смотрим здесь.

Далее подробнее рассмотрим процедуру замены салонного и воздушного фильтра двигателя.
Замена салонного фильтра в Тойоте Королла
Для замены вам не понадобятся инструменты, все делается голыми руками.
Открываем бардачок, надавливаем на края и отгибаем на максимум, что бы освободить место для работы. Смотрим фото куда примерно давить.

Снимаем крышку кожуха, где стоит салонный фильтр.

Вот в это пространство помещаем прямоугольный фильтрующий элемент.

Если сомневаетесь в правильности установки, то имейте ввиду, если на фильтре надпись «UP», значит это вверх. Если стрелкой указано направление потока воздуха, то без фильтра включите вентилятор и суньте внутрь бумажку. Таким образом вы точно узнаете направление воздуха в вашей машине и правильно установите фильтр согласно стрелке и надписи AIR FLOW (направление потока воздуха).

Довольно простая процедура, которая позволит наслаждаться относительно чистым воздухом и не глотать пыль от чужих машин.

Замена воздушного фильтра двигателя в Тойоте Королла
Для примера рассмотрим процесс замены воздушного фильтра двигателя на Toyota Corolla в кузове Е 150 с бензиновым мотором. Никаких инструментов вам не пригодится. Все делаем собственными руками.

Открываем капот, снимаем пружинные защелки с кожуха корпуса воздушного фильтра. На фото обозначены стрелками.

Далее убираем с защелок гофрированный жгут с пучком проводов. Смотрим фото ниже.

Но это еще не все. Теперь немного сдвигаем крышку корпуса воздушного фильтра двигателя Короллы по направлению жирной стрелки на фотографии.

Теперь можно приподнять крышку и убрать старый фильтрующий элемент и вставить новый. Правда при установке обратите внимание, что все углы у фильтра скругленные, а один в виде прямого угла. Это служит ориентиром при правильной установке, если вы вдруг забудете, как до этого стоял фильтрующий элемент. Прямой угол обозначен на следующем фото стрелкой.

Собственно данный процесс занимает всего несколько минут и не требует от вас знаний автослесаря и лишних затрат на сервис.

Руководство по замене воздушного фильтра салона Тойота Королла — модели с 2014 по 2018 годы

Это учебник по обслуживанию автомобилей был специально написан для помощи обладатели одиннадцатого поколения (2014, 2015, 2016, 2017 и 2018) Toyota Corolla при очистке или замене воздуха в салоне системы кондиционирования фильтрующий элемент в корпусе электродвигателя вентилятора HVAC.

Владельцы других автомобилей Toyota, Lexus или Scion, таких как Yaris, Матрица, Приус, Камри, РАВ4, Сиенна, Такома, Тундра, FJ Cruiser, Venza, Highlander, Avalon, Sequoia, Land Cruiser, IS 250, ES 350, GS 350, tC, xB, xD, iQ и FR-S могут также найти эти инструкции DIY для быть полезным.

Несколько совместимых сменных кабин Воздушные фильтры с номерами деталей: Рамка CF10285 , TYC 800025P , K&N VF2000, Wix 24483 , Denso # 453-1019, Toyota 87139-07020, Beck Arnley 042-2082, Mahle Original LAK 490, Pentius PHB5667, Purolator C35667 , Bosch P3502WS, ACDelco CF3320C или CF173, GKI CF1157, Бек Арнли 042-2189, OEM CAF146P, Toyota 87139-07020 и Champion CCF1816.

Для доступа и заменить салонный воздушный фильтр.

Осмотрите обе стороны старого воздушного фильтра салона.

Если старый фильтр относительно чистый, просто вытряхните крупный мусор и удалите все мелкая пыль с помощью пылесоса.

Если старый фильтр темно-серый или черный и забиты пыльцой, грязью, пылью, волосами, насекомыми, листьями, ветками, копотью и другой мусор, его следует заменить новым элементом.

Я бы рекомендовал купить Fram CF10285 , так как у него отличный обзоры на Amazon. Мне также нравится, что в нем есть пищевая сода Arm & Hammer и уголь, чтобы система A / C не пахла плесенью или плесенью.

Как заменить воздушный фильтр салона в Toyota Corolla

, Джош Баум

Не так давно фильтры салона можно было найти только на самых дорогих автомобилях. Но в конце 1990-х эти фильтры стали трендом среди многих крупнейших автопроизводителей.Они сокращают попадание грязи, пыли, аллергенов и даже запаха в пассажирский салон Corolla через воздухозаборник. Конечно, эти фильтры со временем забиваются, и их следует регулярно заменять, чтобы обеспечить максимально чистый воздух в салоне и лучший приток воздуха к вентиляционным отверстиям кабины.

Шаг 1

Проверьте, какой год выпуска у вашей Toyota Corolla. Воздушные фильтры салона не устанавливались на моделях старше 2003 года.

Шаг 2

Откройте вещевой ящик со стороны пассажира.Найдите два небольших винта в верхней части внутренней части перчаточного ящика.

Шаг 3

Снимите оба винта с помощью отвертки с крестообразным шлицем. Поддерживайте блок перчаточного ящика, когда он опускается к полу автомобиля. Он шарнирно закреплен сзади и не отсоединяется полностью от панели приборов.

Шаг 4

Откройте прямоугольный черный пластиковый чемоданчик, спрятанный за бардачком. Вы должны увидеть старый фильтр внутри.

Шаг 5

Сдвиньте старый воздушный фильтр в обе стороны, чтобы освободить его от пластиковых зажимов, удерживающих его на месте.Выбросьте старый фильтр, если вы не решите, что он еще не слишком грязный, чтобы его нужно было заменить.

Шаг 6

Вставьте новый фильтр в пластиковый корпус и закройте крышку.

Поднимите перчаточный ящик и закрутите винты отверткой. Закройте крышку вещевого ящика.

Советы

  • Посмотрите на упаковке сменного воздушного фильтра рекомендации о том, когда его следует заменить. Различные марки воздушных фильтров дают разные рекомендации.

Вещи, которые вам понадобятся

  • Отвертка с крестообразным шлицем
  • Запасной воздушный фильтр кабины

Предупреждения

  • Если ваш воздушный фильтр забивается и не заменяется, он может снизить давление воздуха через вентиляционные отверстия системы кондиционирования и отопления , а также через ваши дефростеры и обогреватели.
Еще статьи

Салонные фильтры Toyota: секрет более чистого воздуха [Инфографика]

В последнее время воздух, которым мы дышим, стал предметом раздора. Загрязнение воздуха принесло толстые миазмы в города по всей Великобритании, а Комиссия ЕС зашла так далеко, что возбудила судебное дело против Великобритании за неспособность решить проблему.

Поскольку пешеходы и велосипедисты несут на себе основную тяжесть ситуации, водителям может быть легко удобно сесть за руль и не думать о воздухе, которым они тоже дышат, но этот воздух может быть не таким чистым, как ожидалось. В салон попадают различные загрязнители воздуха, включая пыль, грязь, пыльцу и выхлопные газы.

Toyota предлагает салонный воздушный фильтр для поддержания циркуляции свежего воздуха в вашем автомобиле. Доступный в вариантах «Стандартный» и «Расширенный», фильтр изготовлен из высококачественного нетканого материала, который задерживает нежелательные материалы и предотвращает их попадание в кабину. С дополнительным слоем активированного угля фильтр Enhanced удаляет на 25 процентов больше загрязняющих веществ и нейтрализует неприятные запахи.

Важно регулярно заменять воздушный фильтр салона. Воздушный фильтр салона следует проверять каждые 10 000 миль, чтобы гарантировать оптимальную эффективность кондиционирования воздуха в автомобиле.
