устройство, настройка расхода топлива, холостого хода + видео

Содержание

• Устройство карбюратора ДААЗ 2107

• Признаки неисправности устройства

• Демонтаж узла своими руками

• Как отрегулировать карбюратор

  • Чистка жиклёров

  • Очистка поплавковой камеры

  • Промывка дроссельной заслонки

    • Видео: очищаем дроссельную заслонку на ВАЗ 2107

• Самостоятельная настройка карбюратора

  • Этапы регулировки холостого хода

  • Правила регулировки расхода топлива

Мотор в автомобиле является самым важным агрегатом. Однако он не заведётся без исправного карбюратора. Даже небольшой неточности в регулировке этого устройства будет достаточно для того, чтобы у водителя начались серьёзные проблемы. Но многие неприятности можно устранить самостоятельно, не прибегая к дорогостоящим услугам механиков из автосервиса. Ремонт карбюратора ДААЗ вполне осуществим в гаражных условиях.

Устройство карбюратора ДААЗ 2107

Карбюратор ДААЗ 2107 устанавливается на автомобиль ВАЗ 2107. Представление о его устройстве даёт приведённая ниже схема.

Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105

Ранее такой карбюратор ставили и на ВАЗ 2105. Назначение этого узла сводится к смешиванию бензина и воздуха в определённой пропорции. Затем полученная смесь подаётся в камеры сгорания двигателя.

Основные элементы карбюратора ДААЗ 2107 перечислены ниже:

• эконостат;
• насос-ускоритель;
• система поддержки топливного уровня;
• система поддержки холостого хода;
• система пуска мотора;
• жиклёры для воздуха и топлива;
• распылитель топливо-воздушной смеси.

Признаки неисправности устройства

Отказ в работе карбюратора может выглядеть по-разному. Наиболее распространённые ситуации, в которых водителю стоит обратить внимание на состояние этого агрегата:

• двигатель автомобиля не запускается даже после нескольких попыток. Причин здесь может быть две: либо в поплавковой камере нет топливо-воздушной смеси, либо пропорции этой смеси неправильные и она не может вовремя воспламениться;
• мотор глохнет на холостом ходу или его работа нестабильна. Самая распространённая причина этого — засорившийся жиклёр. Кроме того, перебои в работе мотора могут возникнуть из-за повреждений какого-нибудь уплотнительного кольца или шланга. Наконец, подобные сбои может вызывать неправильно работающий электромагнитный клапан в карбюраторе;
• слишком большие обороты двигателя на холостом ходу. Эта неисправность может возникнуть из-за неправильной регулировки карбюратора или из-за неплотного закрытия воздушных заслонок. Ещё она возникает из-за слишком высокого давления в поплавковой камере, возникающего из-за попадания кислорода через повреждённые шланги или уплотнительные соединения.

Демонтаж узла своими руками

Для снятия карбюратора ДААЗ 2107 автомеханики рекомендуют действовать в такой последовательности:

1. Открывается капот автомобиля, хомут на шланге набора тёплого воздуха ослабляется с помощью плоской отвёртки, после чего шланг отсоединяется от трубки терморегулятора. Шланг набора воздуха отсоединяется от терморегулятора
2. Крышка воздушного фильтра снимается вручную. Под ней находится крепёжная пластина, которая держится на четырёх болтах. Они откручиваются рожковым ключом на 8, после чего пластина легко снимается.Крепёжная пластина карбюратора ДААЗ 2107 снимается вручную
3. Теперь снимается сам воздушный фильтр автомобиля ВАЗ 2107.Воздушный фильтр с ВАЗ 2107 снимается после извлечения крепёжной пластины

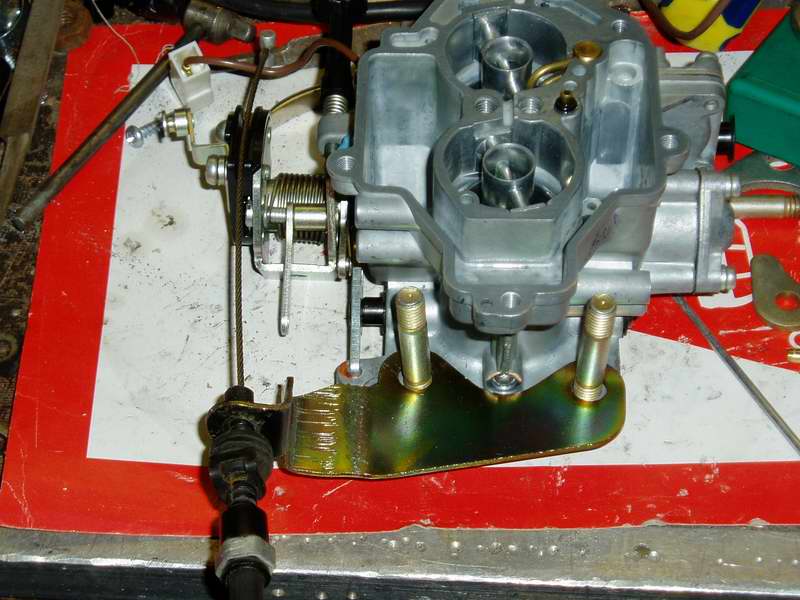

4. Всё тем же ключом на 8 ослабляется гайка на тросе воздушной заслонки карбюратора. Затем винт крепления этого троса удерживается плоской отвёрткой, гайка на 8 откручивается полностью и трос отсоединяется от карбюратора.Трос воздушной заслонки карбюратора ДААЗ 2107 отсоединяется с помощью отвёртки
5. Шланг, по которому отводятся картерные газы, снимается со штуцера карбюратора ДААЗ 2107 вручную.Шланг для отведения картерных газов из карбюратора ДААЗ 2107 снимается вручную
6. Далее вручную снимаются провода микропереключателей системы управления экономайзером холостого хода (ЭПХХ). Провода системы управления экономайзером отсоединяются с карбюратора ДААЗ 2107 без особых усилий
7. На вакуумном регуляторе опережения зажигания имеется штуцер с вакуумным шлангом. Этот шланг тоже снимается с карбюратора ДААЗ 2107 вручную.Шланг вакуумного регулятора опережения зажигания снимается с карбюратора ДААЗ 2107 путём вывинчивания винтов
8. Теперь необходимо найти шланг для электромагнитного клапана. Он подключается к экономайзеру через штуцер. Этот шланг также необходимо демонтировать.
   Шланг управления электромагнитным клапаном вручную снимается с карбюратора ДААЗ 2107
9. После отсоединения этого шланга из гнезда извлекается возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107.Возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107 вручную извлекается из гнезда
10. С помощью плоской отвёртки ослабляются хомуты на топливных шлангах. Затем эти шланги снимаются.Топливные шланги с карбюратора ДААЗ 2107 снимаются вручную после ослабления хомутов
11. С помощью ключа на 14 отворачиваются четыре гайки, которые удерживают карбюратор на корпусе коллектора. Крепёжные гайки карбюратора ДААЗ 2107 откручиваются рожковым ключом на 14
12. Карбюратор ДААЗ 2107 снимается со штатного места.После откручивания крепежа карбюратор ДААЗ 2107 извлекается вручную

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Промывка дроссельной заслонки

Дроссельные заслонки в карбюраторах ДААЗ 2107 очищаются с помощью различных чистящих составов, приобретаемых в автомагазинах (чаще всего таким средством является жидкость WD40).

Дроссельную заслонку карбюратора ДААЗ 2107 обычно промывают жидкостью WD 40

Жидкостью промывается сама заслонка и все прилегающие к ней элементы конструкции: мелкие каналы, клапаны и т. д. И также следует промыть канал для вентиляции картера.

Видео: очищаем дроссельную заслонку на ВАЗ 2107

Самостоятельная настройка карбюратора

Как правило, при настройке карбюратора ДААЗ 2107 автолюбители регулируют расход топлива и холостой ход. Рассмотрим эти этапы.

Этапы регулировки холостого хода

Настроить карбюратор в этом режиме несложно:

1. Карбюратор с правильно отрегулированным холостым ходом позволяет двигателю машины стабильно работать даже при очень низком количестве СО. Для этого двигатель машины прогревается в течение 10 минут. После этого винт качества топлива в карбюраторе максимально выкручивается.Винты качества и количества топлива в карбюраторе ДААЗ 2107
2. Затем с помощью винта количества повышается скорость оборотов двигателя (она должна быть примерно на 100 оборотов выше обычной). После этого двигатель должен поработать 2–3 минуты. Если никаких проблем с мотором не наблюдается, количество оборотов снижается до нормы, но не винтом количества, а винтом качества. Если и после этого никаких перебоев в работе мотора не наблюдается, регулировка считается завершённой. Теперь двигатель автомобиля будет стабильно работать даже при очень небольшом количестве СО.

Правила регулировки расхода топлива

Чтобы изменить расход топлива, необходимо отрегулировать его уровень в поплавковой камере карбюратора.

1. Сначала с карбюратора снимается верхняя крышка.Перед началом регулировки с карбюратора ДААЗ 2107 снимается верхняя крышка
2. За увеличение объёма топлива в поплавковой камере отвечает отверстие в карбюраторной крышке, которое периодически закрывается подпружиненным игольчатым клапаном (язычок на фото ниже обозначен буквой А). Крышка карбюратора устанавливается вертикально. Поплавок при этом не должен её касаться. После этого с помощью линейки измеряется расстояние между поплавком и крышкой. Оно не должно превышать 6,5 мм (максимально допустимое отклонение от этого значения — 0,25 мм).Игольчатый клапан карбюратора ДААЗ 2107 с регулировочным язычком, отмеченным буквой А
3. Если расстояние между поплавком и карбюраторной крышкой не соответствует норме, оно уменьшается (или наоборот — увеличивается) с помощью подгибания вышеуказанного язычка игольчатого клапана.
4. После настройки уровня закрытия игольчатого клапана следует настроить уровень его открытия, который тоже зависит от величины свободного хода поплавка в камере. Для этого карбюраторная крышка удерживается вертикально, но поплавок отводится в другую сторону так, как показано на фото ниже. После этого вновь измеряется расстояние между крышкой и поплавком. Оно не должно превышать 14 мм (максимально допустимое отклонение — 0,5 мм).Измерение максимального расстояния открытия игольчатого клапана на карбюраторе ДААЗ 2107
5. Если это расстояние больше (или меньше) нормы, его необходимо отрегулировать с помощью упора, находящегося на поплавковом кронштейне. Этот упор можно либо подогнуть, либо выпрямить.Открытие игольчатого клапана ДААЗ 2107 регулируется специальным упором на кронштейне поплавка
6. После установки точных расстояний регулировку и сборку игольчатого клапана можно считать законченной. Двигатель автомобиля будет работать стабильно, потребляя минимальное количество топлива.

Итак, снять карбюратор под силу даже начинающему автолюбителю. Определённые трудности могут возникнуть лишь на этапе регулировки этого устройства, но и они вполне преодолимы. Всё, что нужно сделать — это в точности следовать приведённой выше инструкции.

автоподсос, электроклапан., инструкции с фото и видео

Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.

Содержание

• Когда необходим ремонт карбюратора ВАЗ 2107

• Устройство карбюратора ВАЗ 2107

• Ремонт карбюратора ВАЗ 2107

  • Рекомендации перед ремонтом

  • Демонтаж карбюратора

    • Видео: как быстро демонтировать карбюратор с машины

  • Порядок ремонта карбюратора ВАЗ 2107

    • Видео: самостоятельный ремонт карбюратора

• Электропневмоклапан

  • Проверка и замена электропневмоклапана

    • Видео: проверка электропневмоклапана

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

• автомобиль теряет динамику при разгоне;
• при нажатии на педаль акселератора двигатель начинает работать с провалами;
• наблюдаются рывки при движении на одной скорости;
• машина без видимых причин начинается раскачиваться;
• из глушителя появляются чёрные выхлопы.

Воспламенение карбюратора представляет большую опасность для водителя ВАЗ 2107

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

• износ прокладок из резины и паронита;
• окончание срока службы клапана;
• деформация фланца;
• трещины на мембранах;
• западание или износ иголки клапана.

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

• верхней крышки;
• корпуса;
• нижней части.

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

Металлический литой корпус карбюратора содержит множество мелких деталей

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

Карбюратор ВАЗ 2107 состоит из множества мелких элементов

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

1. Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
2. Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
3. Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
4. Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
5. Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
6. Распылитель. Создает топливно-воздушную смесь нужной концентрации.
7. Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
8. Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

• поддерживает определённый уровень горючего;
• облегчает запуск и прогрев двигателя в холодное время года;
• обеспечивает работу двигателя на холостом ходу.

Основная функция карбюратора — создание и подача в двигатель топливно-воздушной смеси в определённом коичестве

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

Стандартный ремкомплект включает в себя все виды прокладок, детали для ремонта клапанов и регулирующие винты

Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

При ремонте и обслуживании карбюратора потребуется специальный очиститель

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты.

1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Перед ремонтом карбюратора нужно проветрить помещение, очистить зону работ от мусора и подготовить необходимый набор инструментов

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

После промывки и ремонта карбюратора можно ощутить, что двигатель стал работать чище и мощнее

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

1. Отсоединить питание от АКБ.
2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

1. Снять пружинку возврата.
2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

   Винт крепления рычага выворачивается крестообразной отвёрткой

3. Снять кронштейн пружины.
4. Снять пружину возврата и рычаг, можно вместе с тягой.

   Если не снять пружину в самом начале работ, то потом это сделать будет невозможно

5. Вывернуть винты заслонок дросселя и снять их с корпуса.
   Для снятия дроссельной заслонки необходимо вывернуть два винта

6. Вывернуть корпус топливного жиклёра.
7. Вынуть топливный жиклёр из корпуса.
8. Сняв с жиклёра резиновый уплотнитель, положить жиклёр в ацетон. После очистки продуть поверхность сжатым воздухом и заменить уплотнитель на новый.
9. Снять термозащитную прокладку.
10. Вывернуть клапан насоса-ускорителя.

    Насос-ускоритель снимается вместе со всеми креплениями

11. Снять клапан, на котором располагается распылитель.
12. Промыть распылитель в ацетоне и продуть его сжатым воздухом.
13. Отвернуть воздушные жиклёры.
14. Извлечь эмульсионные трубки.
15. Вывернуть из корпуса основные топливные жиклёры.
16. Отвернуть в насосе-ускорителе винт регулировки.
17. Снять крышку с насоса, вывернув для этого винты крепления в верхней его части.
18. Снять диафрагму вместе с пружинкой и самой крышкой.

    Все металлические элементы карбюратора промываются и сушатся

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

• диафрагмы насоса-ускорителя;
• пружины возврата;
• топливный клапанный механизм;
• все резиновые уплотнители;
• большинство паронитовых прокладок.

Видео: самостоятельный ремонт карбюратора

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

электропневмоклапан предназначен для стабилизации работы двигателя на малых оборотах

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

1. Убедиться, что мотор остыл.
2. Открыть капот машины.
3. Очистить поверхность электропневмоклапана от пыли и грязи.
4. Снять с клапана все подводящие магистрали.
5. Подсоединить шланг к штуцеру в центре клапана.
6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.

Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

1. Снять с клапана все подводящие шланги.
2. Отсоединить провод питания.
3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
4. Вытащить электропневмоклапан.
5. Очистить посадочное место от грязи и пыли.
6. Установить новый клапан.
7. Подсоединить все шланги и провода.

Замена электропневмоклапана проста — из гнезда выкручивается старый клапан, а на его место вставляется новый

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера.

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности.
