Ремонт коробки передач на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Коробка передач – на классике она бывает разных видов начиная от 4-х ступенчатой коробки и заканчивая 5-ти ступкой, но все же ремонт этих двух видов коробки чем то похож между собой, но чтобы вам всё таки было более понятнее, мы сделали статью на основе ремонта 5-ти ступенчатой коробки, и в добавок к ней было приложено в самом конце два видео-ролика, один из которых направлен на ремонт 4-х ступки, а другой на ремонт 5-ти ступки. (Мы напоминаем то что ремонт обоих этих коробок очень похож, поэтому если вы что то не понимаете тогда смотрите видео-ролик или же смотрите статью или же пишите свой вопрос в комментариях и мы вам на него обязательно в ближайшее время ответим)

Примечание!
Для ремонта коробки вам нужно будет взять с собой: Два разных вида отвёрток в которой будет входить крестообразная и плоская отвёртка, а так же нужно будет запастись набором головок «на 13» и «на 17» и к этим головкам нужен так же удлинитель, либо вороток для отворачивания труднодоступных гаек!

А так же для ремонта вам нужно запастись: Ударно поворотной отвёрткой (Если вы не знаете что это за отвёртка, тогда читайте статью под названием: «Подробная информация про ударно поворотную отвёртку», там всё подробно сказано), ещё запаситесь набором гаечных ключей в который будут входить два ключа «на 13» , а так же ключи «на 10», «на 17», «на 19» и «на 27»!

Для ремонта вам так же понадобиться: Съемник стопорных колец, или же вместо него можно будет использовать тоненькие плоскогубцы, а так же нужно будет запастись молотком и по возможности так же необходимо будет запастись несколькими универсальными съемниками для снятия эластичной муфты и других деталей! (Более подробнее о том какие именно съёмники нужны, смотрите на фото располагающемся в пункте: 16, 20)

Краткое содержание:

• Замена коробки передач
• Дополнительные видео-ролики

Когда нужно ремонтировать коробку передач?

Она подлежит ремонту при:

Повышения шума работы коробки, которые могут быть вызваны: Износом подшипников, а так же износом самих зубьев шестерен или износом зубьев синхронизаторов, или увеличением осевого перемещения валов.

Коробка так же нуждается в ремонте при затруднённом переключении передач, которое может быть: Из-за износа сферического шарнира рычага переключения, из-за отсутствие смазки в коробки (В данном случае просто залейте масло в коробку, о том как залить масло вы узнаете чуть ниже в рубрике «Разборка»), из-за деформации самого рычага переключения, из-за появления заусенцев, из-за погнутости деталей, из-за загрязнения гнезд штоков, из-за заклинивания блокировочных сухарей, из-за загрязнении шлицев скользящей муфты и ступицы, из-за деформация самих вилок переключения передач.

Ещё коробка требует ремонта при её самопроизвольном выключении во время езды, или при нечётком включении самих передач из-за которых так же в свою очередь передача коробки может самопроизвольно выключаться.

Примечание!
Самопроизвольное отключение передать может быть связано с: Износом лунок под шарики на штоках, а так де с поломкой пружин различных фиксаторов, из-за износа блокирующего кольца синхронизатора, из-за поломки самой пружины синхронизатора, из-за износа зубьев муфты синхронизатора или зубчатого венца этого синхронизатора!

А так же коробка требует ремонта, при обнаружении утечки из неё масла, которая в своё время может быть вызвана: Ослаблением крепления картера сцепления к картеру коробки, а так же из-за износа сальников первичного и вторичного валов, а так же из-за ослаблении крепления крышек картера коробки передач или из-за повреждения уплотнительных прокладок!

Примечание!
В основном все эти неисправности могут быть так же вызваны и другими причинами, например из-за износа сцепления или маховика при трогании коробка передач может так же колебаться, поэтому прежде чем сразу переходить к снятию и разборке коробки, убедитесь что дело действительно именно в ней, потому что снятие и разборка это процесс очень долгий и трудоёмкий которым нужно заниматься только в том случае, если вы уверены на 100% то что дело всё действительно в коробке!

Разборка:
1) В начале операции снимите саму коробку и выжимной подшипник с первичного вала коробки. (О том как снять саму коробку и подшипник, см. в статье: «Замена выжимного подшипника на ВАЗ»)

Примечание!
В некоторых случаях коробку снимать не приходиться, а бывает то что она просто лежит в гараже, поэтому после проделывания 1-ой операции, то есть снятия выжимного подшипника, проверьте есть ли масло в коробки, если масло есть тогда слейте его! (О том как слить масло, см. в статье: «Замена масла в коробки». Чуть ранее мы говорили в рубрике под названием: «Когда нужно менять коробку на автомобиле?», о том как нужно заливать масло и пообещали чуть ниже объяснить как это всё же делается, так вот в ссылки направленной на замену масла которая расположена чуть выше, вы найдёте информацию по сливанию, а так же по заливании масла в коробку)

2) Далее аккуратно подденьте отвёрткой чехол вилки выключения сцепления и отведите его в сторонку тем самым оставив его висеть на вилки. Теперь когда чехол снят поверните вилку на 90°и тем самым снимите её совместно с этим чехлом.

3) Затем отверните все внутренние гайки которые крепят картер сцепления, а после отворачивания извлеките все их и снимите аккуратно пружинные шайбы который под этими гайками находятся и отложите в сторонку.

4) Следом когда гайки все вывернуты а шайбы сняты, потяните за картер сцепления и тем самым отсоедините его от коробки.

Примечание!
Сразу же за картером располагается уплотнительная прокладка, её тоже нужно снять, а так же нужно будет снять пружинную шайбу которая указана стрелкой!

5) Теперь отверните гаечным ключом десять гаек которые крепят нижнюю крышку к картеру коробки, а после отворачивания снимите все гайки и пружинные шайбы которые под ними находятся. Когда все гайки и шайбы будут сняты, снимите и саму нижнюю крышку.

6) Далее когда нижняя крышка картера будет снята, подденьте отвёрткой прокладку самого картера коробки и после чего снимите её со всех шпилек.

7) Затем отверните гайки которые указаны на фото ниже, так вот эти гайки крепят подушку задней подвески двигателя к самому картеру коробки, поэтому после отворачивания гаек снимите сперва шайбы которые под ними находятся, а затем снимите и подушку с картера коробки которая идёт в сборе с поперечиной.

8) Теперь при помощи головки и удлинителя отверните гайку которая крепит привод спидометра к картеру коробки, а когда гайка будет вывернута, снимите данный привод с картера коробки.

9) Следом переверните коробку на другую строну и после чего отверните гаечным ключом или же лучше торцевым, выключатель фонаря заднего хода.

10) После чего отверните болт который крепит саму вилку переключения третей и четвёртой передачи.

11) Далее включите потянув за основной рычаг или как его ещё называют за кулису и после этого включите первую передачу на коробки… (Продолжение в пункте 12)

12) А тем временем так же включите 4-тую передачу, для этого при помощи отвёртки сдвиньте саму муфту синхронизатора в бок чтобы она соединилась с шестерёнкой.

Примечание!
Одновременное включение двух передач, нужно для того чтобы валики находящиеся в коробки не проворачивались!

13) Затем при помощи съёмника стопорных колес, подденьте одно из колец вторичного вала, а после поддевания снимите его.

14) Следом возьмите в руки молоток и отвёртку и при помощи них, относительно не сильными ударами разогните стопорную пластину гайки которая крепит фланец.

15) Теперь отверните на два, три или более оборота гайку крепления фланца муфты, для того чтобы немного сдвинуть центрирующее кольцо этой муфты, а после того как вы сдвиньте кольцо заверните гайку.

16) Далее при помощи специального съёмника спрессуйте данное кольцо муфты.

17) После спрессовки снимите уплотнитель центрирующего кольца.

18) Затем отверните гайку которая крепит фланец муфты, а после отворачивания снимите гайку и отложите её.

19) После чего снимите стопорную шайбу которая располагается за самой гайкой крепления фланца эластичной муфты.

20) Теперь при помощи ещё одного съёмника, установите его сперва как нужно на фланец эластичной муфты, а после чего снимите фланец со шлицевой части вала.

21) Следом поставьте основной рычаг коробки, в нейтральное положение и после чего сдвиньте вверх манжету которая указана стрелкой.

22) После чего отверните гаечным ключом три гайки, которые крепят кулису, а после их отворачивания снимите сперва сами гайки, затем пружинные шайбы которые под ними располагаются и потом саму кулису.

Примечание!
После снятия кулисы со шпилек, обратите внимание на то что под ней располагается уплотнительная прокладки, которую тоже нужно будет снять!

23) Затем переберитесь к гайкам которые крепят кронштейн приёмной трубы, а после нахождения отверните их, и так же снимите располагающиеся под ними пружинные шайбы и после чего снимите сам кронштейн.

Примечание!
Когда кронштейн будет снят, снимите располагающийся под ним закладной болт!

24) Следом отверните пять наружных гаек которые крепят заднюю крышку коробки.

Примечание!
Всего заднюю крышку коробки крепят шесть гаек, пять из них крепят её снаружи и одна крепит её изнутри, и располагается она под кронштейном приемной трубы! (Более подробное отворачивание внутренней гайки, см. в 25 пункте чуть ниже)

Ещё один нюанс, самую верхнюю гайку крепления задней крышки вам не удастся полностью отвернуть если крышка будет находиться в исходном положении!

25) Теперь отверните накидным или гаечным ключом гайку крепящую с внутренней стороны заднюю крышку, а после отворачивания снимите располагающуюся под ней шайбу.

26) Далее разъедините между собой заднюю крышку и картер коробки, для этого на максимально возможное расстояние отодвиньте заднюю крышку, и после чего окончательно выверните верхнюю гайку её крепления, и после чего снимите пружинную шайбу которая под этой гайкой располагается.

27) Затем когда все гайки откручены, потихоньку начните отводить заднюю крышку от картера покачивая её на градусов 20°, и тем самым полностью отсоедините её от картера коробки.

Примечание!
Покачивать данную крышку нужно для того, чтобы исключить её задевания за блок шестерёнок заднего хода!

Совет:
Чтобы задняя крышка легче отсоединилась, для этого сперва отодвиньте её для доступа к штокам и после чего отвёрткой включите 2-ю передачу и крышка намного легче снимется!

28) После чего снимите внутреннее кольцо со вторичного вала, а после него снимите ведущую шестерню привода спидометра которая указана стрелкой.

29) Теперь разыщите крышку фиксаторов и после чего отверните два болта которые её крепят. А когда болты будут вывернуты, снимите крышку совместно с болтами.

Примечание!
Под крышкой фиксаторов находится прокладка, которую нужно тоже снять со шпилек!

30) Следом извлеките и вследствие чего снимите все пружины фиксаторов.

31) После чего переверните коробку и выньте все шарики фиксаторов.

32) Далее разыщите шарик фиксатора ведущий шестерни спидометра и после чего поддев отвёрткой так же снимите его, а так же снимите маслоотражательную шайбу которая указана стрелкой.

33) Затем проверьте включены ли у вас сразу две передачи, если нет тогда включите их. Когда обе передачи будут включены, отверните болт который крепит блок шестерён 5-той передачи.

34) Теперь так же отверните болт который крепит вилку включения 5-той передачи и заднего хода, а после отворачивания снимите вилку.

35) Следом возьмитесь рукой за шток включения 5-той передачи и передачи заднего хода и после чего извлеките шток из картера и вилки включения.

36) После чего рукой снимите блок шестерён передачи заднего хода и 5-той передачи.

Примечание!
После снятия блока шестерён, так же снимите вилку включения передачи заднего хода и 5-той передачи!

37) Далее снимите втулку шестерни со вторичного вала.

Примечание!
Во время снятия втулки, так же снимите саму шестерню, совместно с ней зубчатый венец, а так же блокирующее кольцо и ко всему этому ещё и муфту синхронизатора 5-той передачи!

38) После этого снимите ступицу муфты синхронизатора 5-той передачи.

39) Затем снимите промежуточную шестерню заднего хода.

Примечание!
После снятия промежуточной шестерни, так же снимите шестерню заднего хода со вторичного вала!

40) Теперь с внутренней стороны картера коробки, выпрессуйте задний подшипник промежуточного вала, нанося по нему легкие удары отвёрткой или бородком.

41) Следом снимите дистанционную втулку со вторичного вала, а так же снимите наружное кольцо заднего подшипника которое указано красной стрелкой, а так же снимите внутреннее кольцо заднего подшипника которое указано синей стрелкой.

42) Далее при помощи съёмника стопорных колец, разожмите стопорное кольцо переднего подшипника и после чего снимите его.

43) Затем включите одновременно первую и 4-тую передачу, а после этого отверните болт который крепит подшипник промежуточного вала.

Примечание!
При извлечении данного болта, обратите внимание на то что он снимается с пружинкой и вместе с зажимной шайбой!

44) Теперь установите отвёртку таким образом, чтобы она встала между наружным кольцом подшипника и шестерней вала, и после чего использовав отвёртку как рычаг извлеките наружное кольцо подшипника вместе с шариками и передним внутренним кольцом.

45) Далее опять действую отвёрткой как рычагом, спрессуйте заднее внутреннее кольцо подшипника.

Примечание!
Рекомендуется делать отметки на передних кольцах подшипника промежуточного вала, для того чтобы при обратной сборке коробки передач их установить на прежние места!

46) Следом извлеките промежуточный вал из картера коробки.

47) После чего переверните коробку передач и тем самым выньте из неё блокировочный сухарь штока включения третий и 4-той передачи.

48) После чего выдвинете немного сам шток включения третей и 4-той передачи.

Примечание!
Шток выдвигайте для того, чтобы можно было из него беспрепятственно извлечь промежуточный блокировочный сухарь!

А так же помните одну вещь, оба сухаря по размеру разные, поэтому сухарь штока включения 1-вой и 2-рой передачи более длинный (На фото находиться слева), чем сухарь штока включения третей и 4-той передачи который находиться на фото справа:

49) После извлечения сухаря извлеките и тем самым снимите шток включения третей и 4-той передачи.

50) Затем снимите вилку включения третей и 4-той передачи.

51) После чего отверните болт который крепит вилку включения 1-вой и 2-рой передачи.

52) Когда болт будет вывернут, извлеките из картера шток включения 1-вой и 2-рой передачи.

53) Теперь возьмите картер коробки в руки и переверните его, а после переворачивания выньте блокировочный сухарь штока включения 1-вой и 2-рой передачи.

54) Далее снимите вилку включения 1-вой и 2-рой передачи.

55) Следом снимите первичный вал в сборе.

56) И после чего извлеките игольчатый подшипник.

57) Затем при помощи ударно поворотной отвёртки ослабьте затяжку 3-х винтов которые крепят стопорную пластину промежуточного подшипника и ось промежуточной шестерёнки заднего хода. После ослабления затяжки, воспользуйтесь обычной отвёрткой и выверните все винты.

58) Теперь разверните стопорную пластину, для того чтобы она вышла из паза оси который указан стрелкой.

59) После того как пластина выйдет из паза, снимите ось шестерни заднего хода и саму пластину которая указана стрелкой.

60) Далее возьмите в руки съёмник стопорных пластин и с его помощью снимите промежуточное кольцо вторичного вала.

61) Теперь с помощью отвёртки подденьте и после чего снимите шпонку с паза вторичного вала.

62) Следом воспользуйтесь отвёрткой как рычагом и с её помощью снимите промежуточный подшипник со вторичного вала.

63) Затем утопите вторичный вал во внутреннюю часть картера коробки и после чего потянув его вверх, снимите его.

64) Далее лёгкими ударами выпрессуёте подшипник вторичного вала из задней крышки картера коробки.

Примечание!
При выпрессовки будьте осторожны, не потеряйте стопорное кольцо которое находиться между подшипником и сальником!

65) После того как подшипник и стопорное кольцо сняты, перейдите к снятию сальника, для этого просто его извлеките из крышки коробки.

66) И в завершение зажмите тисками блок шестерён 5-той передачи и после чего снимите подшипник с кольца, воспользовавшись отвёрткой как рычагом.

Примечание!
При снятии подшипника, опирайте отвёртку прилагая усилие лишь к его внутреннему кольцу!

А так же все снятые детали проверьте на исправность по необходимости их замените! (О том как проверить детали на исправность, см. в статье: «Проверка деталей коробки передач на исправность на ВАЗ»)

Сборка:
Вся сборка производиться в обратной последовательности.

Дополнительные видео-ролики:
Ниже размещёно два видео-ролика, один из которых направляет на ремонт 5-ти ступенчатой коробки (Располагается чуть ниже на верху), а другой направляет на ремонт 4-х ступки (Располагается чуть ниже в самом низу):

http://www.youtube.com/watch?v=QjSnegXiVE8&feature=youtu.be

Ремонт КПП ВАЗ 2107 нового образца (5 ступенчатой, т.н. «разорванный пакет») часть 1 — разборка КПП | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Предлагаю вашему вниманию статью по ремонту 5 ступенчатой КПП нового образца (так называемый «разорванный пакет»)
 Часть фоток процесса будет повторяться,прошу сильно не пинать,фотки в основном делались при сборке,так как КПП и детали были отмыты,и фотик остался чистым :).
 Какой инструмент потребуется дополнительно?  Фиксатор первичного вала (я сделал из старой ступицы ведомого диска сцепления),  высокая головка на «30» для отворачивания гайки вторичного вала,пара мощных отверток,съемник стопорных колец, ударная отвертка с молотком и,в идеале, динамометрический ключ.

Вряд ли у кого под рукой окажется специальный стенд для ремонта КПП,в принципе и на столе можно перебрать, а ещё можно её в тиски аккуратно зажать.
 Итак,сливаем масло с КПП,снимаем КПП с машины,снимаем эластичную муфту,заднюю подушку КПП вместе с траверсой и вынимам вилку сцепления с пыльником и выжимным.
 Тщательно очищаем КПП от грязи при помощи щетки по металлу,подходящим инструментом типа отвертки,в идеале продуваем компрессором.



Хоть масло и слито,всё равно в КПП осталось немного масла,так что учитываем этот факт при разборке.
Снимаем нижнюю крышку КПП.

Снимаем резиновый пыльник муфты со вторичного вала,стопор со вторичного вала,при помощи подходящей выколотки выбиваем центрирующую втулку муфты. Если не удается «подцепить» втулку, то отворачиваем гайку вторичного вала насколько возможно и заворачиваем её обратно.
 Втулка при этом почти слезет с насиженного места.Включаем любую передачу,фиксируем первичный вал,и откручиваем гайку вторичного вала на «30».Снимаем конусную пружинную шайбу.

Если под рукой нет фиксатора первичного вала,то можно воспользоваться алюминиевой ложкой,вставив её ручку между шестернями первичного и промежуточного валов. Не стоит бояться за шестерни,люминь им не повредит.
Снимаем фланец эластичной муфты.

Отворачиваем выключатель фонарей заднего хода. Не потеряйте медную уплотнительную шайбу.

Отворачиваем гайку и вынимаем привод спидометра

Включаем вторую передачу и снимаем корпус рычага переключения передач,отвернув три гайки по наружнему радиусу.

Отворачиваем две гайки крепления кронштейна штанов к КПП

Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.

Отворачиваем пять гаек крепления задней крышки снаружи и одну внутри.

Снимаем заднюю крышку,иногда слегка приходится пристукнуть молотком.Подшипники могут при этом разъединиться,
часть подшипника остается на валу,часть в задней крышке,не страшно.

Снимаем со вторичного вала внутреннее кольцо подшипника (далее по тексту П.),затем снимаем шестерню привода спидометра.
АХТУНГ! Под шестерней привода есть маленький шарик,не потеряйте!

Снимаем маслоотражательную шайбу.Осматриваем её,был случай,когда шайба слезла со втулки.

При помощи отвертки выставляем шток переключения 1-2 передач в нейтральное положение.
Фиксируем первичный вал и страгиваем с места головкой на «17» болт крепления блока шестерен.Дальше он пойдет от руки,
но пока его не отворачиваем.

Теперь надо снять кожух сцепления (он же колокол). Отворачиваем одну гайку на «13» и шесть гаек на «17».

Снимаем,убираем в сторону. На первичном валу,либо в колоколе остается пружинная конусная шайба.
Осматриваем её на предмет протёртости,трещин.Иногда вместо конусной шайбы может стоять толстое кольцо.

Удерживая первичный вал фиксатором,отворачиваем передний болт промежуточного вала (далее промвал) головкой на «19».

Откручиваем два болта пластины,удерживающую пружины фиксаторов штоков переключения передач.

Под пластиной расположены три пружины,две одинаковые по длине (для штоков 1-2 и 3-4 передач) и одна подлиннее (для штока 5 передачи и заднего хода).
Вынимаем пружины.

Под пружинами находятся три шарика,они в масле,сами не выпадают,но всё же приглядывайте за ними
в процессе дальнейшей разборки.

Теперь отворачиваем болт блока шестерен и вынимаем его. Теперь вынимаем блок шестерен.Движение назад и вбок.
Шестерни 5 передачи при этом немного отходят назад.

Между блоком шестерен и задним П. промвала установлено дистанционное кольцо. Оно иногда прилипает к блоку шестерен
и в самый неподходящий момент отпадывает.

Снимаем с вторичного вала шестерню 5 передачи в сборе с штоком переключения 5 передачи,с шестеренкой З.Х.,муфтой.

Снимаем дистанционное кольцо.

При помощи подходящего тонкого предмета выталкиваем из гнезда шарик фиксатора.Я использую трубочку от ВД 40,она гибкая.

Теперь щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V передачи и снимаем его.

Снимаем со вторичного вала коробки передач ступицу.

Снимаем пружинную шайбу.Она обращена в сторону шестерни З.Х.

Снимаем шестерню заднего хода

Теперь надо снять промвал.Для этого надо снять передний подшипник.
Иногда достаточно отвертками зацепиться за стопорное кольцо и П. вылезет.

Иногда он не хочет слазить,тогда приходится закрутить болт несколько витков в промвал и,создав упор отверткой,слегка
постучать молотком по болту и сдвинуть подшипник с места. Иногда подшипник разбирается,не страшно,его можно собрать.

Теперь снимаем задний П. промвала,вытолкнув его из корпуса отверткой.

Вынимаем промвал.

Отворачиваем болт крепления вилки 3-4 передач к штоку переключения 3-4 передач головкой на «10».

Вынимаем шток и одновременно вытаскиваем вилку.

АХТУНГ! В штоке переключения расположен маленький блокировочный сухарь.При вытаскивании штока может выпасть.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

  Отворачиваем болт крепления вилки 1-2 передач к штоку переключения 1-2 передач головкой на «10».

Вынимаем шток и одновременно вытаскиваем вилку.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

Вынимаем первичный вал.

Извлекаем игольчатый подшипник.Осматриваем поверхности трения игольчатого П.внутри первичного вала и на вторичном валу.
Если есть следы выкрашивания,то вал придется менять.

Отмываем подшипник и внимательно осматриваем его,беговая дорожка и шарики не должны иметь следов выкрашивания,питтинга
Смазанный маслом подшипник должен вращаться тихо,без заеданий и шума.
Вот так выглядит изношенная беговая дорожка-причина шума

Если возникла необходимость заменить подшипник,то:
Снимаем стопорное кольцо с наружней обоймы подшипника

При помощи съемника снимаем стопорное кольцо,если не слазит с насиженного места,то сбиваем выколоткой,
снимаем пружинную шайбу

Выпрессовываем подшипник и напрессовываем новый.Стопорное кольцо осаживаем на место при помощи бородка
ударом вдоль вала

При помощи ударной отвертки и молотка страгиваем с места и отворачиваем три винта стопорной пластины.

Винты при отсутствии повреждений можно использовать заново,а вот корончатые шайбы всегда при сборке ставим новые.
Снимаем стопорную пластину.

Извлекаем подшипник из корпуса КПП в сборе со стопорной шайбой.

Удерживая на валу шестерни вытаскиваем вторичный вал в сборе из корпуса КПП.

Отмываем корпус.

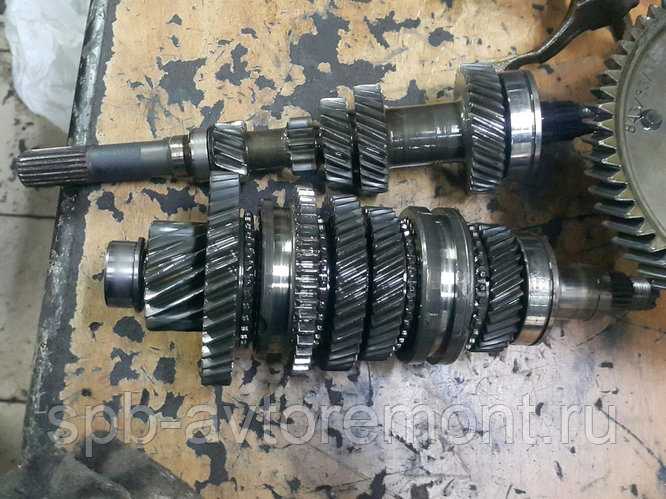

Вот так выглядит снятый вторичный вал в сборе.

Снимаем с вала муфту 3-4 передачи,осматриваем муфту.Забоин на зубчиках быть не должно.
Теперь разбираем вторичный вал для осмотра 1 и 2 передач.Все детали просто снимаются с вала.
Иногда ступица 1-2 передач может сидеть достаточно плотно,пара легких ударов по шестерне 2-ой передачи и ступица слезет.
Вот так выглядят снятые со вторичного вала детали 1 и 2 передач.

Если надо получить доступ к шестерне 3 передачи и блокирующему кольцу,то разбираем вал в следующем порядке:
Зажимаем вал в тисках через тряпку.

Разжать стопор не получиться,сбиваем его с места выколоткой,кольцо само выскочит.

Снимаем пружинную шайбу.

Снимаем ступицу муфты.

Снимаем шестерню 3 передачи в сборе.

Меняем изношенные детали.

Ставим на место шестерню,ступицу,пружинное кольцо.

При помощи съемника стопорных колец максимально близко ставим стопорное кольцо к его месту на валу.

При помощи выколотки ударом сверху и по периметру кольца засаживаем стопорное кольцо на место.

Осматриваем шестерни,зубчики не должны иметь забоин,грани должны быть острыми

Осматриваем шестерни,сколы зубьев не допускаются.
При покупке новой шестерни обратите внимание на зубья самой шестерни — забоин и прочих дефектов быть не должно.
Попадались новые шестерни с забоинами,вследствие чего шум был обеспечен.
 Осматриваем блокирующее кольцо синхронизатора,на нем не должно быть отметин от муфты (насечки по кольцу или же проточка кольцеобразная)
На фото слева изношенное кольцо,справа новое

Для замены блокирующего кольца прижимаем кольцо к шестерне (сжав пружину)
и съемником разжимаем стопорное кольцо

Снимаем стопор и блокирующее кольцо

Ставим новое кольцо,собираем обратно,проверяем лёгкость перемещения,заедать не должно.

Осматриваем муфту-забоин на зубчиках,следов износа в проточке под вилку быть не должно
Изношенная муфта

Новая муфта

Осматриваем вилки переключения.Износ на рабочей поверхности вилки не допускается.
Для сравнения-новая и изношенная вилка

Меняем сальник первичного вала.
Со стороны сцепления через отверстие в направляющей втулке выжимного подшипника подходящей по диаметру выколоткой
выбиваем сальник.

Тщательно очищаем,обезжириваем,,смазываем тонким слоем герметика,
сажаем сальник на место при помощи головки на «32».

Изучаем опорный «солдатик» вилки сцепления на предмет износа.
Осматриваем пружинную упорную шайбу (износ опорных поверхностей,трещины не допускаются).

Наносим немного литола на посадоное место шайбы и ставим её на место.При помощи литола шайба «приклеена» и не выпадет при сборке.

Займемся теперь задней крышкой.
Как правило в ней остается обойма одного или двух подшипников. Да и сальник тоже надо менять.
Выбиваем при помощи удлинителя заглушку.

Выбиваем сальник при помощи отвертки.

При помощи отвертки и молотка выбиваем подшипники из корпуса задней крышки.П. сидят без натяга,поэтому выбиваются легко.

Отмываем корпус,обезжириваем посадочные места сальника и заглушки.
  На посадочные места сальника и заглушки наносим герметик.
Запрессовываем сальник и заглушку.

ремонт керамических ваз | TikTok Search

TikTok

Upload

For You

Following

kevinazizart

Kevin Aziz

Ceramic repair #kintsugi #resin #japanese #art #ceramics #vase #SmellLikeIrishSpring #artistsoftiktok

TikTok видео от Кевина Азиза (@kevinazizart): «Ремонт керамики #kintsugi #resin #japanese #art #ceramics #vase #SmellLikeIrishSpring #artistsoftiktok». частичное видео процесса для этого проекта Kintsugi из смолы, над которым я работаю. Мечтательный.

604 просмотра|

Мечтатель — Элайджа Ли

Джесси Бри

Джесси Бри

Эксперимент по ремонту керамики Greenware. Я Игорь. #CeramicsArtist #PotteryTechnique #PotteryTiktok #Greenware

TikTok видео от Джесси Бри (@jessebree): «Эксперимент по ремонту керамики Greenware #eenware. «. Часть 2 ремонта этой разбитой вазы из зеленой посуды.. | и, как вы можете видеть, это очень неровный разрыв, и я понятия не имею, сработает ли он. | Таким образом, правило больше, когда дело доходит до уксуса. | …. Коэн.

989 просмотров|

Kouen — Lo-Fi Beats

homebyjackie

Jackie

From old glass vases to fresh DIY ceramic 💁🏻‍♀️ #diy #paint #bakingsoda #crafts #homedecor # вазы #стекло #восстановить #утилизировать #обновить #керамика

1. 2K Likes, 9 Comment. Видео в TikTok от Джеки (@homebyjackie): «От старых стеклянных ваз до свежей керамики своими руками 💁🏻‍♀️ #diy #paint #bakingsoda #crafts #homedecor #vases #glass #refurbish #recycle #refresh #ceramic». Сам.

36,4 тыс. просмотров|

Myself — Bazzi

the_mgrimm

Michelle Grimm

Wood fired vase with Kintsugi repair #ceramics #potterytiktok #ceramicart #potteryvids #vase #photoshoot #snail # Sunails #Snailtok #🐌 #KintSugi #woodfiredPottery

Видео Tiktok от Michelle Grimm (@The_Mgrimm): «Огромный ваза #PERESTERISTOSH #POTERYKTOK #PERESTERYKTOK #POTERYKTOK #PERESTERYKTOK #PERESTERYKTOK #PERESTERYKTOK #PERESTERYKTOK #PeteryTOK улитка #snails #snailtok #🐌 #kintsugi #woodfiredpottery». Я околдовала тебя.

1068 просмотров|

Я тебя заколдовала — Мейзи Кей

balsacircle

BalsaCircle.com

Простой способ обновить старые вазы! 🌱 #diy #crafty #diyterracotta #doityourself #homedecor

Видео TikTok с сайта BalsaCircle.com (@balsacircle) #diytacircle: «Простой способ обновить старые сосуды» сделай сам #домашний декор». Вазы из искусственной керамики своими руками | Смешайте 1/4 стакана краски и около 1 столовой ложки пищевой соды | Смешивание! Текстура должна быть воздушной и муссообразной | …. Лютик.

1615 просмотров|

Лютик — Джек Стаубер

ambientpottery

Brittny Roller

Уточнение формы фарфоровой вазы. #trimming #pottery #Ceramics #ASMR #Relaxing #Vase #flowers #CREATOR #HHANDMADE

713 лайки. Видео TikTok от Brittny Roller (@ambientpottery): «Уточнение формы фарфоровой вазы. оригинальный звук.

12,5 тыс. просмотров|

оригинальный звук — Бритни Роллер

блуждающий бутон

блуждающий бутон

Ответить на @irlamericus это очень просто! Подробности в нашем плейлисте по уборке здесь и в инсте (основные моменты)

601 лайк, 7 комментариев. Видео TikTok от Wandering Bud (@wanderingbud): «Ответить @irlamericus очень просто! Больше подробностей в нашем плейлисте по уборке здесь и в инстаграме (основные моменты)». Очистка вашего керамическая ваза | Залить раствором встряхнуть Вылить Повторение Промыть | Bc иногда нет времени на уборку сразу, а хочется, чтобы выглядело эстетично | …. оригинальный звук.

9676 просмотров|

Оригинальный звук — Budering Bud

user_8675309_2

Bloop

Обновление старых ваз #CeramicPainting #Ceramiccoing #Foryoupage #Foryoupeoupas

29. 99.99.9.99.99.99.99.99.99.99.99.99.99.99.9.99.9.99.9.99.99.9.99.99.9.99.9. Видео в TikTok от Bloop (@user_8675309_2): «Обновление старых ваз #ceramicpainting #ceramiccoating #foryoupage #foryoupagethis». Обновление старых ваз | Смешайте краску и разрыхлитель | Дайте высохнуть и добавьте больше слоев. джингл хорошего дня.

72,1 тыс. просмотров|

Это хороший день Jingle — Nina Nesbitt

Juliaharling7

Julia Harling

на бюджет Ceramic Vase #diy #Ceramic # -vase #DiyHOME #HOMEROUP #InterUP #Interup #Interup #Interup #Interup #Interup #Interup #Interup #Interup 9000 fyp #fypuk #homedecor #rustic #budgetdecor #uktiktok #diycraft

, 2,5 тыс. лайковКомментарии. Видео в TikTok от Юлии Харлинг (@juliaharling7): «О бюджетной керамической вазе #diy #керамическая #ваза #diyhome #homeglowup #interiorinspo #fyp #fypuk #homedecor #rustic #budgetdecor #uktiktok #diycraft». КЕРАМИЧЕСКАЯ ВАЗА своими руками | превращая это в | ✨это✨ | …. оригинальный звук.

61,1 тыс. просмотров|

оригинальный звук — Sickickmusic

xi20206666

Manual Share

Я снова перевернулся в процессе создания микрокерамики кончиками пальцев. К счастью, мои ловкие руки починили #ceramic #diy #handmade #ваза #manual #fyp #miniceramics #miniceramics

процесс создания снова перевернулся «66 из Tikxi2 видео из руководства» микрокерамика на кончике пальца. К счастью, мои ловкие руки починили #керамика #поделки #ручная #ваза #ручная #фып #миникерамика». Иисус любит меня.

1969 просмотров|

Иисус любит меня — Мелинда Хоули

Красная ваза кинцуги Домашний декор золотой ремонт Искусственный

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

• Загрузка

• «>

Нажмите, чтобы увеличить

2225 продаж |

4,5 из 5 звезд

€341,06

Загрузка

Доступен только 1

Включены местные налоги (где применимо) плюс стоимость доставки

Продам быстро! Остался только 1.

Доступна подарочная упаковка.

Смотрите подробности

Подарочная упаковка от KintsugiDecor

Ваша упаковочная коробка будет завернута в красную, зеленую или золотую упаковочную бумагу. Транспортировочная этикетка снаружи завернутой коробки.

Исследуйте связанные категории и поиски

Внесен в список 22 сентября 2022 г.

8 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами.
