Ремонт ходовой ВАЗ 2106

Ничто не радует водителя так сильно, как комфортная и спокойная езда. Ну а для того, чтобы ваша поездка приносила только удовольствие, необходимо в первую очередь проходить постоянную диагностику автомобиля и осуществлять ремонт. Именно тщательный осмотр и надлежащий уход за машиной, гарантирует вам безопасную езду и хорошее настроение.

Важность процедуры

Не секрет, что ходовая часть автомобиля это основа основ. Без нее машина превращается в кучу безполезного металлолома. Вот почему крайне важно следить за исправностью и работоспособностью ходовой части. Ведь от состояния ходовой части и будет зависеть безопасное передвижение на дороге. Часто случается так, что при езде водитель не обращает внимания на сигналы которые подает автомобиль. Это может быть глухой стук, неприятный звук и запах, тяжесть вождения. Без сомнений, каждый владелец машины рано или поздно сталкивается с данным признакам. Которые в свою очередь, при ненадлежащем уходе приводят к аварийным ситуациям на дороге.

Особенности ходовой части автомобиля

Ходовая часть состоит из передней и задней подвески, колес и шин. Каждая из которых включает в себя множество вспомогательных компонентов. От пружин, шайб, амортизаторов, втулок, ступиц колес, тормозного диска, рулевых наконечников поворотного кулака, подшипников шаровых опор и других компонентов, без которых ее функционирования невозможно. Также, главным назначением ходовой заключается, в смягчении колебаний во время езды по неровной дороге.

Конечно с теми дорогами которые есть в стране сложно сохранить автомобиль в хорошем состоянии. Поэтому, даже опытный водитель неоднократно попадает в ловушку дорожных ям, которые сильно вредят машине. Чаще всего из строя выходят, шаровые опоры и рулевые наконечники. К сожалению, так сложилось, что в данной модели ВАЗ 2106, они больше всего ослаблены.

Диагностика ходовой ВАЗ 2106

На сегодняшний день, существует множество автосервисов, в которых можно сделать качественную диагностику машины, специалистами. Для диагностики подвески необходимо поставить машину на подъемник, зафиксировав ее. После того, специалист тщательно осматривает ваш автомобиль, обращая внимание на состояние шаровых опор, амортизаторов, рулевых наконечников, втулок верхнего и нижнего рычага, которые больше всего подвержены поломкам.

Что входит в ремонт ходовой части

В ремонт входит:

Замена шаровых опор, рулевых наконечников, резинок стабилизаторов, пружин, амортизаторов, замена прокладок, стабилизатора, ступицы колес, сайлетблоков,тормозной диск, развал-схождение,балансировка,контроль люфта.

Ремонт ходовой в автосервисе

Для надежного ремонта, следует обратиться к проверенным специалистам, которые с уверенности возьмутся за автомобиль, качественно отремонтировав. Бесспорно, услуги хорошего мастера не из дешевых. Однако так вы избежите лишних неприятностей.



Как отремонтировать ходовую часть ВАЗ 21099

Статья про ремонт ходовой части ВАЗ 21099: что собой представляет ходовая часть, передняя и задняя подвески, пошаговый план работы. В конце статьи — видео про замену сайлентблоков ВАЗ.Статья про ремонт ходовой части ВАЗ 21099: что собой представляет ходовая часть, передняя и задняя подвески, пошаговый план работы. В конце статьи — видео про замену сайлентблоков ВАЗ.

На фото: ВАЗ 21099

Содержание статьи:

1. Предварительная быстрая диагностика ходовой части ВАЗ 21099
2. Передняя подвеска ВАЗ 21099

   • Как снять рычаг передней подвески
   • Как заменить амортизаторы на ВАЗ 21099
   • Как разобрать переднюю стойку на ВАЗ 21099
   • Ремонтируем переднюю стойку
   • Тормозные колодки на ВАЗ 21099
3. Задняя подвеска

   • Как разбирается задняя подвеска на ВАЗ 21099
   • Как заменить подшипник задней ступицы
4. Видео про замену сайлентблоков ВАЗ

Ходовая часть автомобиля — это центральная рама, передняя и задняя подвески, колеса и другие узлы и агрегаты, необходимые для перемещения машины в пространстве.

Все эти составные части подвержены непрерывной нагрузке как в момент движения, так и в момент покоя. Из-за этого износ деталей ходовой части происходит быстрее остальных, и замена их должна осуществляться гораздо чаще. Автомобиль ВАЗ 21099 позволяет автовладельцу достаточно легко своими силами выполнить диагностику и ремонт ходовой части.

Предварительная быстрая диагностика ходовой части ВАЗ 21099

Для того, чтобы иметь представление о состоянии ходовой части, машину необходимо загнать на яму/подъемник при хорошем освещении. При невозможности – воспользуйтесь домкратом, не забывая использовать ручной тормоз и ставить опору под противоположные поднятой стороне колеса. Передние колеса для более детального осмотра можно снять. С собой обязательно иметь мягкую щетку и тряпку.

Беглый осмотр можно проводить после каждых 5 тыс. километров пробега. Профилактический осмотр и возможную замену узлов ходовой надо осуществлять через каждые 10-30 тыс. километров пробега в зависимости от условий эксплуатации автомобиля (качества дорожного покрытия).

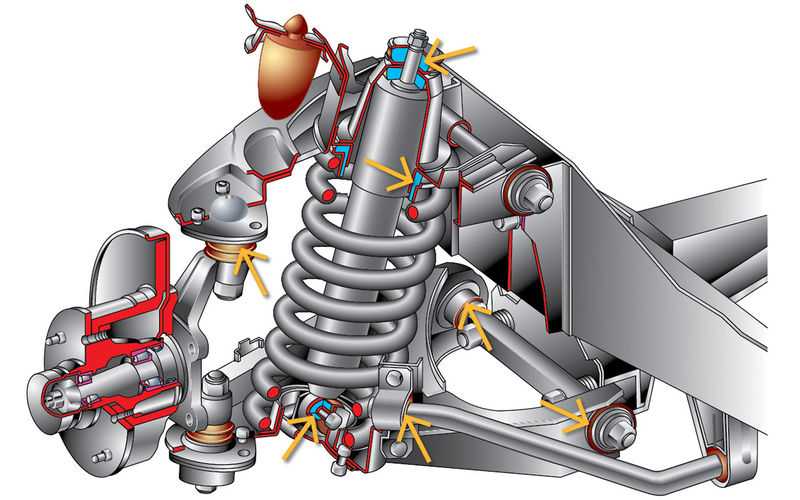

Передняя подвеска ВАЗ 21099

У автомобиля ВАЗ 21099 передняя подвеска представляет собой самый сложный в машине элемент, так как машина переднеприводная. Зато число основных узлов небольшое.

Машина оснащена телескопической стойкой, обладающей гидравлическими и амортизаторными свойствами. В комплекс ходовой входят витые цилиндрические пружины, а также рычаги с растяжками и стабилизатор поперечной устойчивости.

При каждом профилактическом самостоятельном осмотре необходимо обращать внимание на:

• наличие эксплуатационных дефектов на шаровых;
• следы деформирования подвески кузовом или внешними объектами;
• любые трещинки и неровности на подвеске;
• дефекты элементов любых сочленений в узлах передней части машины, начиная от растяжек до рычагов и стабилизатора, включая шланги и стойки;
• угол колес, т.к. любая деформация делает бесполезной работу по их правильному развалу и схождению;
• цельность и изношенность сайлентблоков;
• отсутствие трещин и дефектов на резинках стабилизаторной подушки;
• просадку стоек телескопической подвески.

Никакие детали не должны иметь трещины, помятости, следы масла, разорванные фрагменты, выпучивание резинок с одной из сторон.

Чтобы проверить работоспособность шаровой, померяйте расстояние от опорного диска до рычага спереди. Когда в процессе раскачивания ходовой части расстояние гуляет плюс-минус 0,8 мм или больше, необходимо менять шаровой шарнир.

При покачивании ступица не должна стучать — звук означает необходимость замены подшипника.

Когда при начале движения машина начинает издавать гудение/вибрацию/непонятный стук либо транспортное средство тянет в какую-то определенную сторону – это сигнализирует о возникшей неисправности в системе передней подвески.

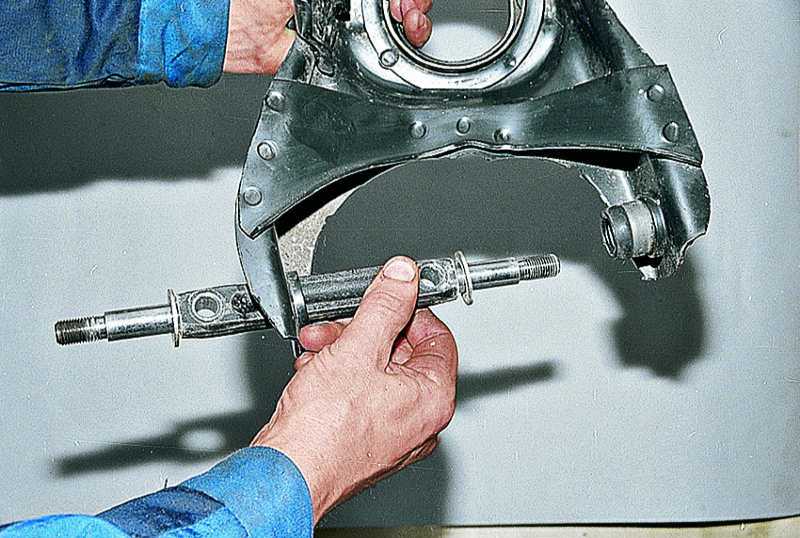

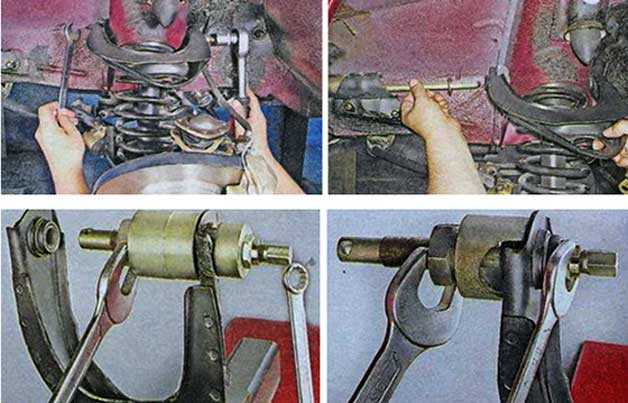

Как снять рычаг передней подвески

Перед началом осмотра рычага передняя часть машины фиксируется на опоре (или на паре поднятых домкратов), стояночный (ручной) тормоз выжат, задние колеса закреплены в неподвижном положении «башмаками».

При помощи 17-го ключа откручиваем четыре болта, колесо снимается. Отвернув гаечный крепеж шарового шарнира, можно освободить его палец. Стабилизаторная стойка отсоединяется от переднеподвесочного рычага.

Для его снятия требуется отвернуть гайка, затем вынуть болт, соединяющий конструкцию с кузовным кронштейном.

Деталь подлежит замене, если геометрия у рычага изменена или резиновые составляющие носят следы дефектов.

Как заменить амортизаторы на ВАЗ 21099

Довольно часто восстановление передней подвески сопряжено с заменой амортизаторов. Если при движении слышатся удары, скорее всего, это подтверждает необходимость замены. Причина проблемы кроется в деформации/поломке пружины. Замена витых пружин (или уже собранных «в комплект» амортизаторов) производится попарно, задействовав переднюю или заднюю ось.

Замена переднего амортизатора начинается с разбора передней стойки. Лучше не снимать ее целиком, так как после обратной установки сход-развал будет крайне затруднен.

Как разобрать переднюю стойку на ВАЗ 21099

Работа начинается со снятия защиты картера.

При работе имейте в наличии 13-1 ключ и накидной 19-й ключ.

1. Снимается «защитка» колпака с верхнего крепления стойки.
2. Специализированным ключом ослабляется гайка на креплении амортизационного стержня (штока). Производить работы по ослаблению или затяжке болтов рекомендуется строго на земле/полу (не на яме). Затягивание осуществляется в диапазоне от 65 до 95 Нм.
3. При постановке на ручник и после установления «башмаков» под задние колеса на домкрате приподнимается перед машины, после чего он устанавливается на опоры. Колеса с переднего моста снимаются.
4. Гаечное металлическое крепление (шплинт), соединяющее шарнир шаровой от рулевой тяги к рычагу поворота, вынимается.
5. Крепеж отворачивается. «Палец» шарнира выпрессовывается.
6. Резинку для уплотнения и шланг, идущий к тормозной системе, вынимают из кронштейна.
7. Расположение эксцентриковой шайбы маркируется по отношению к стоечной скобе.
8. Две гайки отворачиваются, пара болтов достается из стоечного крепежа.
9. Проушина поворотного кулачка выводится за скобу.
10. Гайки в количестве трех штук выворачиваются от верхнего стоечного крепежа.
11. Работа почти завершена. Осталось достать переднюю стойку через нижнюю часть колесной ниши.
12. Устанавливается передняя стойка в обратном после снятия порядке. Эксцентрик заворачивается по нанесенным краской или маркером меткам.
13. Развал и схождение колес лучше выполнить в автомастерской или на шиномонтаже, обладающими специальным оборудованием.

Ремонтируем переднюю стойку

На фото: передняя стойка ВАЗ 21099

Итак, демонтаж передней стойки ВАЗ 21099 прошел успешно, можно приступить к ремонту:

1. Стойку зажимают в тиски, пружину закрепляют при помощи специализированных стяжек. Чтобы открутить гайку амортизационного штока, надо воспользоваться устройством, удерживающим деталь от перевертывания.
2. С верхней передней стойки снимаются опора, а также пружинная чашка.
3. Снимается защищающий узел кожух. Если на стойке, рычаге, пружинной чашке или на кронштейне обнаружены дефекты, требуется полностью заменить стойку. Варить переднюю стойку категорически запрещено!
4. После того, как стойка установлена строго по вертикали, амортизационный шток надо несколько раз переместить вверх-вниз. Хорошо, когда шток скользит мягко, при отсутствии рывков и посторонних звуков. Когда звуки и рывки присутствуют, это означает замену стойки. Она осуществляется и при обнаружении протечек жидкости (при этом отпотевание допускается!) или дефектах резьбы на верхушке штока.
5. Ремонт осуществляется при помощи специнструмента.
6. Если требуется замена неразборного амортизаторного корпуса, опора сжатия буфера сбивается ключом. Крепеж отворачивается, патрон вынимается, производится его замена на новый. При необходимости замены стандартного амортизатора с гидравликой на патрон надо из корпуса достать шток и тщательно слить всю жидкость. После промывки уайт-спиритом детали устанавливаются по инструкции изготовителя.
7. Замена поврежденного буфера сжатия и деформированного кожуха обязательны.
8. В случае, когда подшипник в корпусе перемещается по оси или заедает при повороте, видны протеки смазки, верх опоры нуждается в замене.
9. Пружина для подвески меняется, если на ней обнаруживаются дефекты либо деформация. Проверка осадки витой пружины осуществляется троекратным ее прижиманием к полу (растянутые витки обязательно должны соприкоснуться). После приложения нагрузки в 3187Н пружина не может быть короче 182 мм (в экспортной версии ВАЗа) или 201 мм (в отечественном варианте модели 21099). Пружина сжиматься должна строго по оси, а опоры, на которые она опирается, должны соответствовать поверхностям чашек. Пружина А-класса, маркированная желтым при длине меньше 207 мм (для экспорта она выкрашивается белым, ее минимальный размер равен 188 мм) заменяется на промаркированную зеленым цветом пружину В-класса (в экспортной модификации – голубым). Пружины всегда меняются попарно. В случае износа верхняя чашка меняется.
10. Дефектные крепежи, на которых резьба источена либо имеет видимые повреждения, также меняются.
11. Чтобы произвести сборку передней стойки, надо выполнить проделанные процедуры от п. 10 до п. Не забудьте вернуть защиту-кожух на кольцеобразную канавку.
12. Пружина подвески должна плотно упираться своим концом в выступ на нижней чашке.
13. По аналогии проведите процедуру, совместив пружину с верхней чашкой.
14. Передняя стойка устанавливается на машину в обратной последовательности.
15. Крепеж штока на амортизаторе затягивается строго на полу. После замены требуется обязательная регулировка сход/развала в автосервисе.

Тормозные колодки на ВАЗ 21099

На фото: замена задних тормозных колодок ВАЗ 21099

Заменить их придется, когда в ситуациях торможения машина начинает уходить в сторону либо ее тормозной путь возрастает. Работоспособность колодок можно проверить через заглушку тормозного окна.

Минимум, который допускается — 1,5 мм. Измерить толщину накладки можно линейкой — если она меньше, то в обязательном порядке подлежит замене. Работа выполняется симметрично на передней/задней осях машины.

1. Работа выполняется на подъемнике. Колесо, под которым меняется тормозная колодка, снимается. Механизм, отвечающий за торможение, промывается при помощи теплой воды и мыла, а затем просушивается.
2. Чтобы снять тормозной механизм, надо отсоединить от стойки шланг, отгибая его отверткой в противоположную тормозному диску сторону. Стопорная пластина отгибается, пока шрифт суппорта придерживается, отворачивается болт. Суппорт обязательно оставляется в положении «вверху».
3. После снятия колодки надо измерить штангенциркулем толщину тормозного слоя на диске в нескольких местах. Минимально – 11 мм. Параллельно производится очистка загрязнений, особое внимание обращается на посадочные места колодок.
4. Важно убедиться, что направляющий шрифт не содержит дефектов. Если требуется замена, произведите ее, не забыв пройти графитной смазкой по его поверхности.
5. Всегда обращайте внимание на целостность пыльников и уплотнительных резинок.
6. При монтаже новой колодки обязательно выставляйте прижимную пружину строго параллельно верхней точке колодки. Опустив суппорт обратно, застопоренный пластиной болт штифта закручивается. Колодка поменяна! Колесо возвращается назад, болты закручиваются.
7. Процедуру с колодкой противоположной стороны полностью повторить.
8. Сняв машину с подъемника, важно несколько раз выжать педаль в пол до упора, позволяя поршням суппортов вернуться на свое рабочее место.

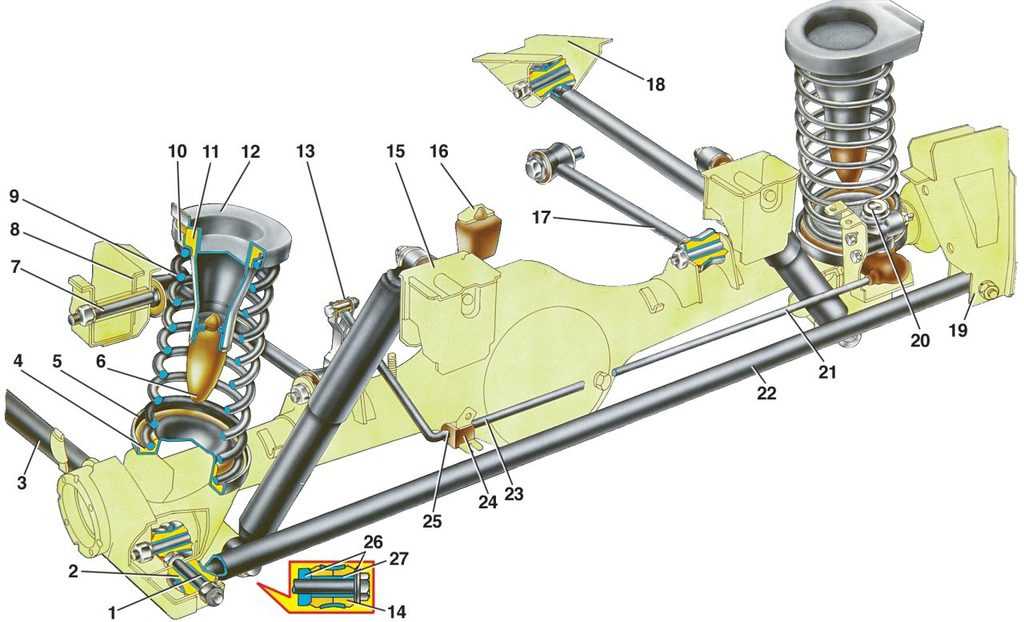

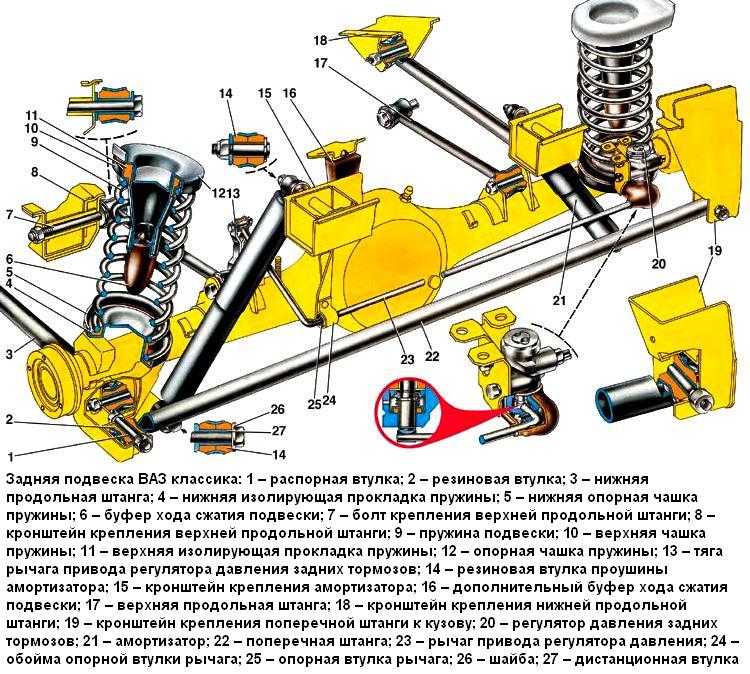

Задняя подвеска

На фото: ремонт задней подвески ВАЗ 21099

Система задней подвески устроена таким образом, что ремонт ее подчас требует для модели ВАЗ 21099 замены центральной балки целиком. К счастью, необходимость в подобном ремонте случается крайне редко. Сильно «под замену» повредить центральную балку можно при аварии.

Работа должна производиться при помощи подъемника либо на двух домкратах, приподнимающих багажник автомобиля, с постановкой на укрепленные опорные места и обязательными «башмаками», подведенными под передние колеса.

Если в процессе ремонта потребуется снять колеса, то заранее на полу нужно ослабить крепежи болтов. Работы, связанные со снятием заднего моста, лучше производить с людьми, способными придержать и плавно опустить балку.

Как разбирается задняя подвеска на ВАЗ 21099

1. Найдите ручник и снимите с уравнителя наконечники, ведущие к тросам. Затем отсоедините тросы, прикрепленные к держателю на днище автомобиля.
2. Шланги, идущие от трубопроводов тормозов задних колес, надо отсоединить. Также отсоединяется серьга упругого рычага, прикрепленная к кронштейну моста. При отсоединении шлангов соблюдайте осторожность — чтобы предотвратить утечку жидкости из тормозной системы, надо перекрыть отверстия.
3. Выверните гайки из нижних крепежей стоек. Достав болты, отсоедините стойки сзади от кронштейнов, удерживающих балку. Процедура выполняется в двух сторон машины. На этом этапе необходима помощь тех, кто сможет придержать заднюю балку.
4. С каждой стороны надо вывернуть по одной гайке, крепящих заднюю балку к кронштейнам. Болты при помощи тяжелого предмета выбиваются. Балку снимают и выкатывают из-под машины своим ходом, на своих колесах. Кронштейны пусть остаются на кузове, т.к. ржавчина на шпильках иногда приводит к их поломке.
5. Свежеприобретенная балка монтируется в обратном порядке совершенных действий.
6. Все крепежные гайки финально затягиваются после установки автомобиля на полу. Тормозная система должна быть обязательно прокачана. По завершении всех работ надо не забыть о регулировке ручного тормоза.

Как заменить подшипник задней ступицы

На фото: ступица заднего колеса ВАЗ 20199 — схема

Если во время движения автомобиль начинает «подвывать» в процессе езды, либо появляется стук сзади или люфтит заднее колесо — это означает неисправность двухрядного шарикового подшипника. Конструктивно он устроен так, что не нуждается в дополнительных правках и регулировке.

Для замены подшипника потребуются пара подъемников, один из которых будет задействован в снятии ступицы, а другой – в выпрессовке меняемой детали.

1. Надо ослабить болты, снять колпак с гайки на ступице. С помощью торцевой головки и удлинителя (например, водопроводной трубы) ослабьте затяжку.
2. На автомобиле ставится первая передача. Поддомкрачиваем, демонтируем колесо.
3. Снимаем тормозные барабан и колодки.
4. Вместе с шайбой снимается гайка ступицы.
5. После установления съемника ступицу можно снять с оси.
6. Зажав ее тисками, при помощи отвертки надо извлечь стопорное кольцо.
7. На освобожденную площадку ставим другой съемник. Подшипник надо выпрессовать из гнезда.
8. Очистите ступицу от разводов использованной ранее смазки и грязи.
9. Запрессовав новенький подшипник, не забудьте вернуть на место кольцо. На нем не должны присутствовать следы износа. При необходимости его надо заменить.
10. Осталось установить все назад. Ступица надевается на ось, при помощи оправки она запрессовывается, гайки заворачиваются не до конца!
11. Соберите все снятые узлы, уберите домкраты.
12. Финальная затяжка гаек производится только после снятия с домкратов.

Если вы не уверены в собственных силах или не обладаете минимальными навыками и инструментальным набором, лучше обращаться к специалистам.

Видео про замену сайлентблоков ВАЗ:
