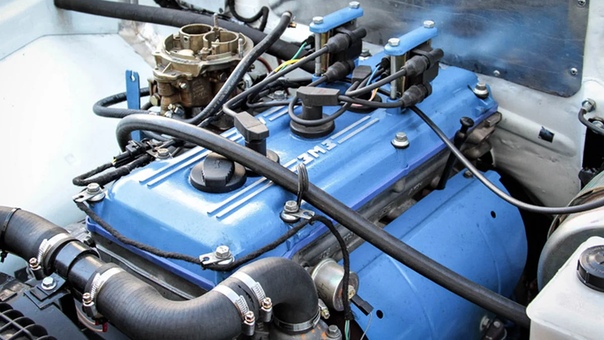

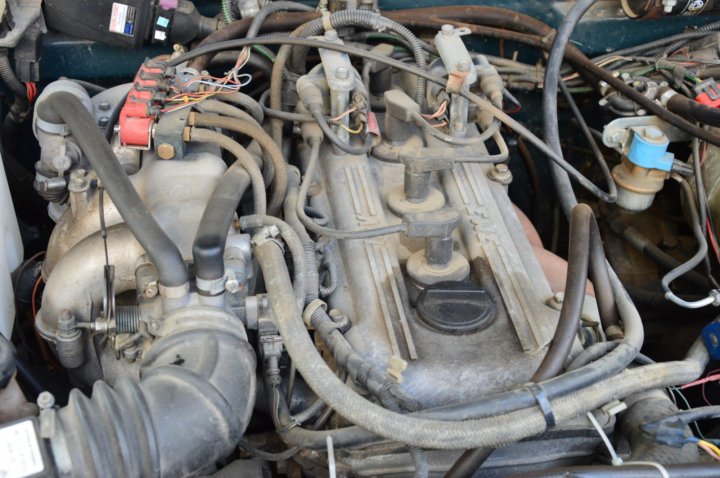

Расположение высоковольтных проводов на 406 двигателе

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

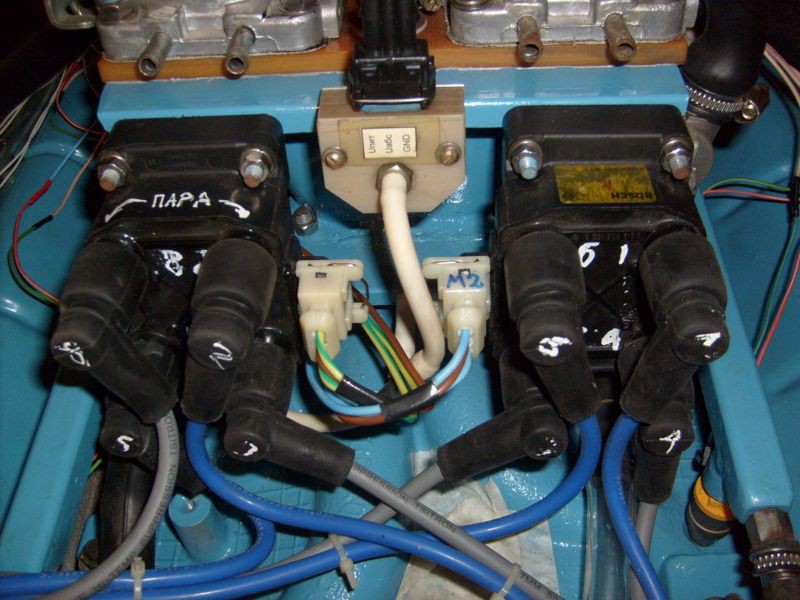

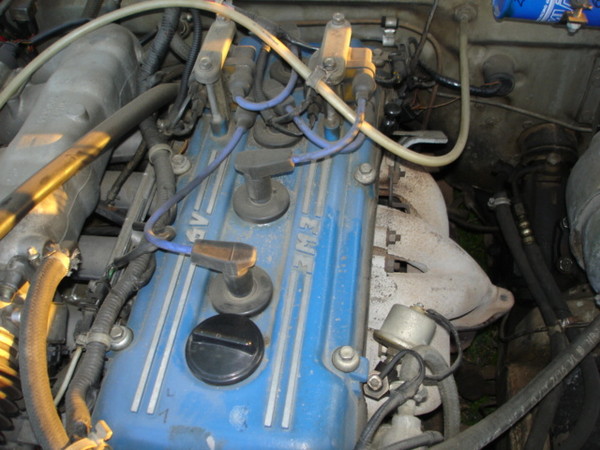

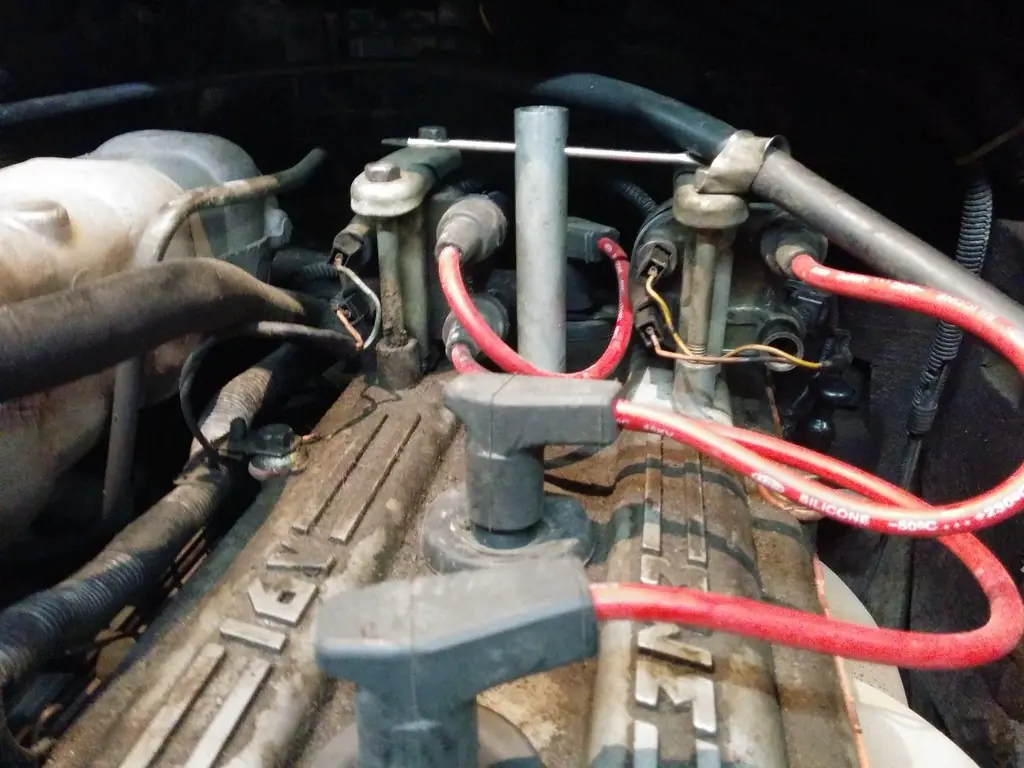

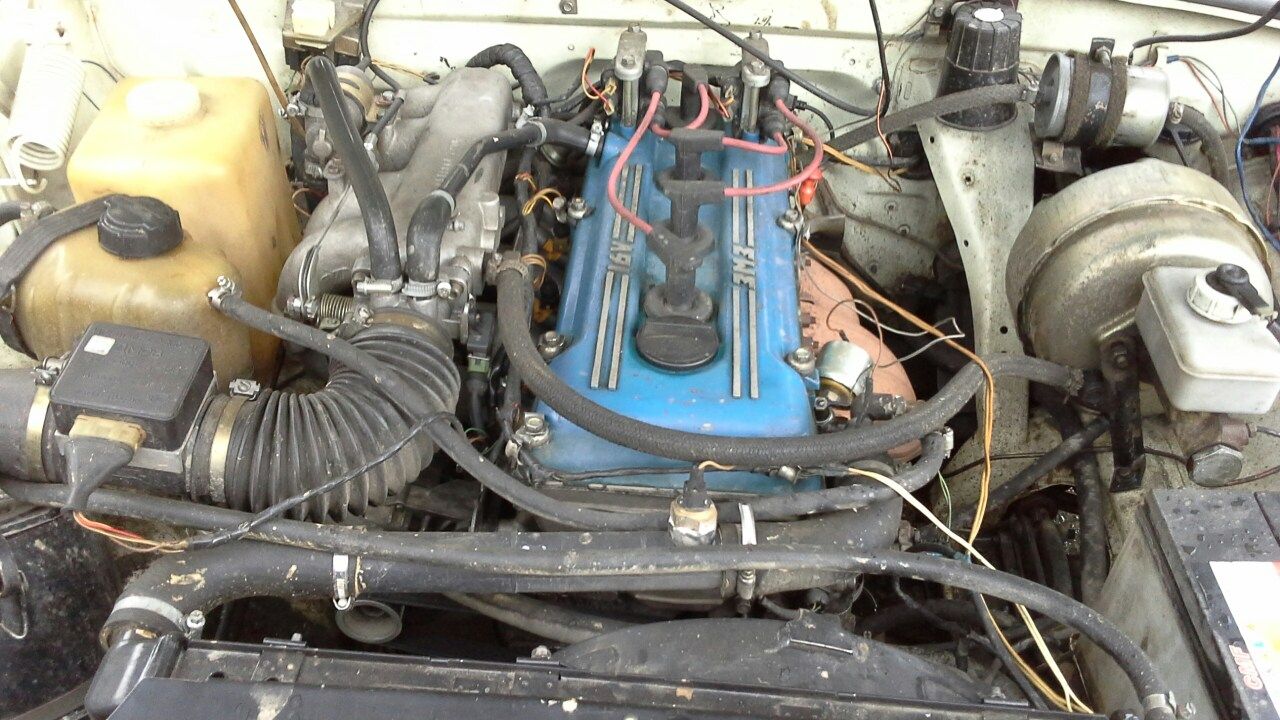

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Энциклопедия впрысковых двигателей –

В прошлом номере мы обсуждали роль форсунки в работе впрыскового двигателя, её модификации, параметры производительности. На втором месте по степени важности для безотказной работы автомобиля можно поставить систему зажигания.

Система зажигания как на впрысковых моделях ВАЗ, так и на впрысковых моделях ГАЗ имеет однотипные узлы и сходное технологическое решение. Самое главное – что эти двигатели теперь лишены привычного для нас узла – трамблера. Исчез из подкапотного пространства этот архаичный узел со своими контактами, механизмом центробежного регулирования опережения, вакуумными шлангами и с постоянно изнашивающимися трущими деталями. Система зажигания стала надежнее, а главное – мощнее. Вторичное напряжение достигает 30 киловольт, что обеспечивает надежное воспламенение топлива даже в сильные морозы. Конструктивно узел зажигания совмещен с блоком управления системой питания, поэтому компьютерный блок так и называется в документации: КМСУД (компьютерный модуль системы управления двигателем).

Система зажигания стала «умной», в отличие от старых – «Волговской» и «Жигулевской». Если на старых карбюраторных автомобилях вы были вынуждены после заправки плохим бензином вновь регулировать зажигание, то на впрысковых моделях вам это не потребуется. Система зажигания сама подрегулирует угол опережения зажигания в зависимости от качества бензина. Для этого на блоке цилиндров двигателя установлен датчик детонации. В момент детонации, который иногда называют «стуком поршневых пальцев», КМСУД автоматически уменьшит опережение зажигания на 4 градуса, если стук не прекращается, еще уменьшит. В результате вы можете кратковременно ехать на низкокачественном бензине, при условии небольших нагрузок на двигатель. Если детонация перестает появляться, то микропроцессор увеличит опережение на полградуса за цикл вплоть до нормальных величин. Конечно, если вы при этом начнете нажимать «газ» до отказа – поршневые кольца полопаются и вам понадобится ремонт двигателя.

Рисунок SEQ Рисунок * ARABIC 1 . Расположение катушек зажигания на двигателе ЗМЗ-406

Чем еще интересно новое конструктивное решение зажигания на впрысковых двигателях? На 16-клапанных моторах свечи зажигания помещаются в углублении головки блока таким образом, что они защищены от брызг воды. Двигатель ЗМЗ-406 может работать «по пояс» в воде и сохранять работоспособность! Катушки зажигания также расположены максимально высоко – на крышке клапанов (см. фото1). Для внедорожных автомобилей это солидный плюс. Но в этом же есть и минус. На ВАЗовских моторах уже невозможно применить стандартную свечку А17ДВРМ, там потребуется свечка с уменьшенными гранями под ключ «на 16 мм». В нашей стране освоен выпуск свечей для ВАЗовских моторов, но автовладельцы предпочитают сразу покупать импортные свечи.

Работу системы зажигания обеспечивают несколько датчиков (подробнее в прошлых номерах). Основной датчик – датчик положения коленвала. Без него искры не будет, двигатель работать не будет. Датчик распредвала (он же – датчик фаз) необязателен для работы зажигания. Датчик детонации играет вспомогательную роль, и его неисправность также особенной трагедии не вызовет. Для работы системы зажигания намного важнее качество исполнительных элементов – катушки зажигания.

На впрысковых моторах сейчас повсеместно применяют схемы с одновременной подачей искры сразу на два цилиндра. В одном цилиндре искра действительно нужна и делает полезную работу, зажигая топливо, а в другом – она всего лишь помогает очистить электроды. Почти – не нужна. Поэтому и такую систему называют « Waste spark » (холостая искра). Но в этой системе кроется одно важное преимущество – одна катушка зажигания обеспечивает работу сразу двух цилиндров и системе не требуется распределитель зажигания. Напряжение подается то в катушку 1 и 4-го цилиндров, то в катушку 2 и 3-го цилиндров. Именно в первом и четвертом, а также во втором и третьем цилиндрах поршни двигаются синхронно.

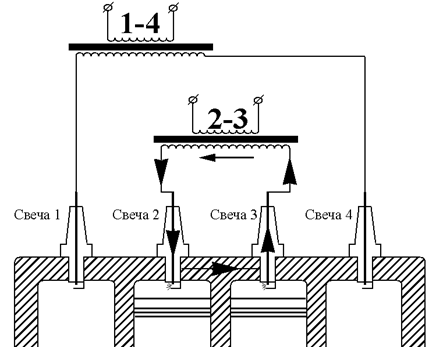

Рисунок SEQ Рисунок * ARABIC 2 . Схема подключения катушек зажигания на ЗМЗ-406.

Как обеспечивается одновременная подача двух искровых разрядов с одной катушки зажигания? Ведь если разряд пойдет на свечи, включенные параллельно, то искра появится только на той свече, где условия для пробоя будут лучше. На соседней свече таких условий может и не быть и искры не будет. Для надежной одновременной работы двух свечей они включены последовательно. На следующем рисунке 2 схематично показан двигатель, свечи и катушки зажигания с обмотками. На примере катушки 2-3 цилиндров стрелками показан путь прохождения электрического тока. Высоковольтный импульс выходит с одного из выводов катушки, проходит по проводу и центральному электроду свечи, порождает электрический разряд на свече, далее ток проходит по «массе» двигателя до бокового электрода свечи третьего цилиндра и порождает второй искровой разряд и на этой свече. Далее ток по центральному электроду свечи и высоковольтному возвращается назад в катушку зажигания.

Характерная особенность такой схемы включения – то, что высоковольтная обмотка никак электрически не связана с первичной обмоткой и массой автомобиля. Поэтому проверять работу системы зажигания надо будет только при установке специального разрядника в высоковольтные разъёмы. Второе замечательное свойство этой схемы – экономия деталей. Одна катушка работает сразу на оба цилиндра. И сразу же надо сказать об одном замечательном свойстве такой схемы – при перегорании катушки зажигания вы можете потихоньку добраться до места ремонта на двух работающих цилиндрах двигателя. У меня в жизни один раз именно так и получилось. Правда, выше второй передачи включать не удавалось.

Рисунок SEQ Рисунок * ARABIC 3 . Различные варианты исполнения катушек зажигания:

Слева – 3012.3705; справа – Bosch

Какие катушки зажигания можно применять на отечественных автомобилях? Только отечественные? Не только! Дело в том, что системы управления двигателями изначально были лицензионными – купленными у разработчика ( Bosch , General Motors ). Поэтому отечественные катушки ( модель 3012.3705, АТЭ-2 для ЗМЗ-406 ) представляют собой удешевленный вариант импортного товара. В магазине «Святослав» я с интересом ознакомился и со сдвоенной катушкой зажигания Bosch . На фото 3. вы можете увидеть эту катушку в сравнении с отечественной. Поскольку крепление импортной катушки отличается от отечественной, то для нее тут же продаётся кронштейн.

На первый взгляд никакой разницы в работоспособности катушек нет, но я сразу вспоминаю лабораторную работу, на которой мы со студентами анализируем работу катушки зажигания на разных частотах. На максимальной частоте искрообразования мощность искры снижается ощутимо и у старых автомобилей типа ГАЗ-21, ГАЗ-53 начинаются перебои искрообразования. Стоит только неплотно уложить витки в каркас обмотки, как возникает риск получить пропуски зажигания на максимальной частоте вращения. Иногда это приводит к межвитковому замыканию во вторичной цепи. Поэтому на автомобили ГАЗ-3102, возящих высокопоставленных чиновников, снабженцы сразу закупают комплект электронных датчиков и приборов от фирмы Bosch .

Отмечу сразу – чего нельзя делать с системой зажигания впрысковых машин:

  1. Нельзя включать зажигание и проворачивать двигатель стартером при отсоединенных высоковольтных проводах. Например при проверке компрессии. Высоковольтная энергия, накопленная в индуктивности, не найдя выходя на свечи, выплеснется в коммутатор КМСУД и сожжет высоковольтный транзистор. Как это происходит, – владельцы ВАЗ-2108 поняли еще в 1980-х годах. По инструкции надо снимать предохранитель питания КМСУД или одевать разрядник на высоковольтные выводы катушки.
  2. Нельзя использовать высоковольтные провода без помехозащитного сопротивления. Нельзя использовать свечи зажигания без встроенного сопротивления.
    Из-за этого в бортовой сети будут наблюдаться броски напряжения и встроенная диагностика часто воспринимает это, как ошибку датчика коленвала или распредвала. Если мастер на диагностике неопытный, то он начинает «гонять» клиента по магазинам в поисках «небракованного» датчика. А причина находится в высоковольтных проводах! Или в свечах не той марки!
  3. Нельзя «прикуривать» от сварочного трансформатора при холодном запуске . Если уж надо помочь аккумулятору, то только путем «прикуривания» от соседнего, такого же аккумулятора. Там хоть нет ненормально большого напряжения и пульсаций тока. Вспоминаю, как жаловались мне мои бывшие дипломники – автосервисные мастера на позапрошлую, аномально теплую зиму: «зима теплая, никто не «прикуривает», машины не жгут, на ремонт не загоняют, совсем заработки упали…»

Рисунок SEQ Рисунок * ARABIC 4 . Комплект проводов и наконечников свечей Bosch .

Уж если зашла речь об высоковольных проводах, то в добавление к Бошевской катушке зажигания в том же Святославе мне показали и Бошевские же высоковольтные провода (см. Рисунок 4 ). Дело в том, что форма контактов Бошевской катушки слегка отличается от отечественной, упрощенной (см. Рисунок 3 ). Поэтому имеет смысл покупать сразу и провода и катушку.

Отечественные провода, наконечники стоят несколько дешевле, но важно, чтобы они также имели внутреннее сопротивление для гашения помех. Сопротивление высоковольтного провода должно быть в пределах от 500 до 1000 Ом, вторичной обмотки катушки зажигания 4000-4500 Ом.

Проверка работы системы зажигания проводится с помощью компьютерных средств диагностики или тестера ДСТ-2 в условиях автосервиса. Ну а как быть тем, кто привык делать все своими руками и хотел бы сам это диагностировать? В «Святославе» есть маршрутный компьютер БК-12, имеющий функции диагностики ничуть не хуже, чем у профессионального тестера ДСТ-2, только по цене дешевле его почти в 4 раза.

1. Литвиненко В.В. Электрооборудование автомобилей ГАЗ: ГАЗ-3110 «Волга», ГАЗ-31029 «Волга», «Газель», «Соболь», ГАЗ-3307, ГАЗ-3309. Устройство, поиск и устранение неисправностей. – М.: ЗАО КЖИ «За рулем», 2002. – 344 с.

В любом автомобиле система зажигания играет одну из основных функций. Именно благодаря ее правильной работе обеспечивается корректная работоспособность силового агрегата как при его запуске, так и во время эксплуатации авто. Какие нужно использовать свечи в автомобилях Газель, по каким причинам из строя может выйти катушка зажигания ЗМЗ-406 и как установить зажигание своими руками? Ответы на эти и другие вопросы вы можете найти ниже.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

  • в первую очередь, эти изделия имеют другой параметр теплоотвода;
  • кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

  1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
  2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
  3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
  4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
  5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

  1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
  2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
  3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
  4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
  5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
  6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
  7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
  8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

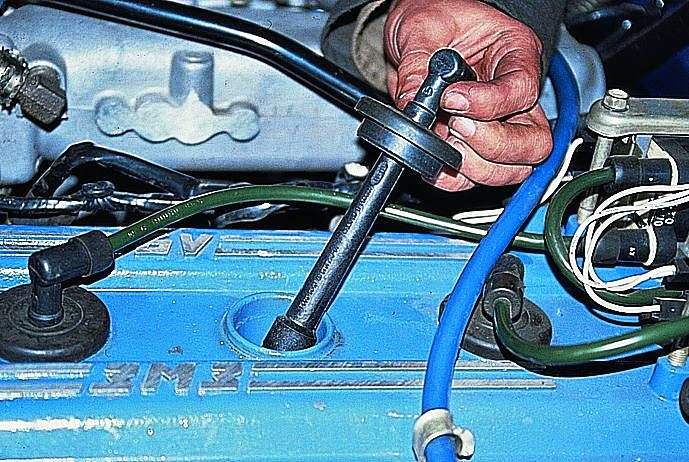

  1. От первой СЗ нужно отключить высоковольтный провод.

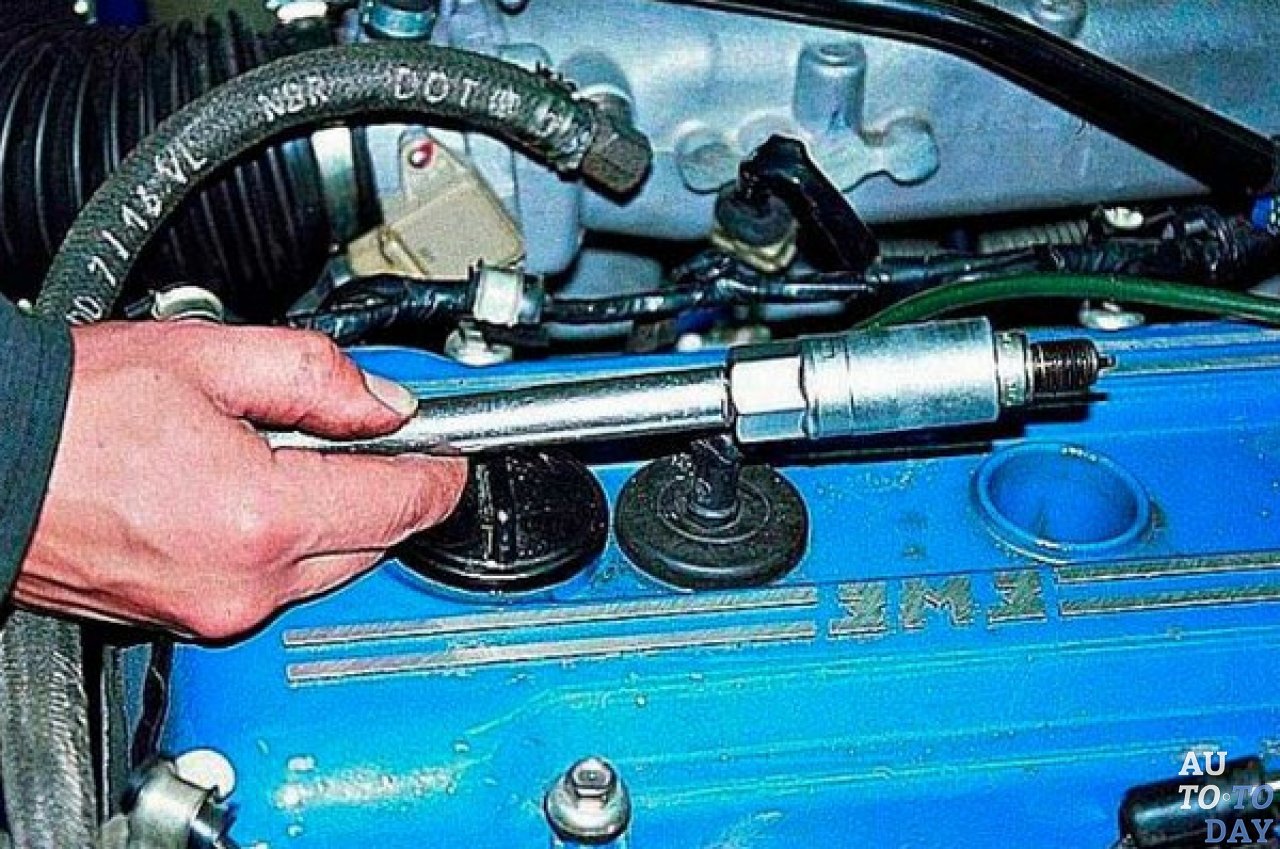

  2. С помощью ключа изделие выкручивается из посадочного места.
  3. Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
  4. Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Как проверить КЗ?

Как проверить КЗ самостоятельно:

  1. Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
  2. Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
  3. Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
  4. Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Фотогалерея «Диагностика КЗ»

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

  1. Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
  2. Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
  3. Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
  4. Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
  5. Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
  6. В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

Инструкция по подключению КЗ

В двигателях ЗМЗ 405, 406 и 409 используется две КЗ — одна из них работает с цилиндрами 1 и 4, а вторая — с цилиндрами 2 и 3. Первая из них находится ближе к впускному коллектору, а вторая — рядом с выпускным. Чтобы правильно произвести подключение, низковольтные провода следует подключать парой — те, которые используются для первой катушки (цилиндры 1-4), будут более короткими по длине. Поскольку сами КЗ не полярные, о неважно, к какому именно контакту будет подключен кабель, также не играет роли внутри пары, к какому цилиндру будет подключен провод (автор видео — канал SpawnyXC90).

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

  1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
  2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
  3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
  4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
  5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
  6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

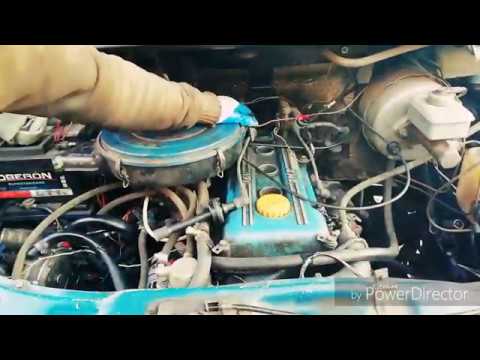

Видео «Инструкция по выставлению зажигания»

Наглядная инструкция о том, как самостоятельно произвести настройку зажигания в Газели, приведена в ролике ниже (автор — канал ГАЗ 3110 Волга).

Катушка зажигания ЗМЗ-406

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя.

Катушки зажигания (2 шт.) установлены сверху двигателя.

Устройство катушки зажигания показано на рисунке.

Катушка зажигания — это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2.

Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При дальнейшем повороте коленчатого вала электрический разряд произойдет в свече четвертого цилиндра.

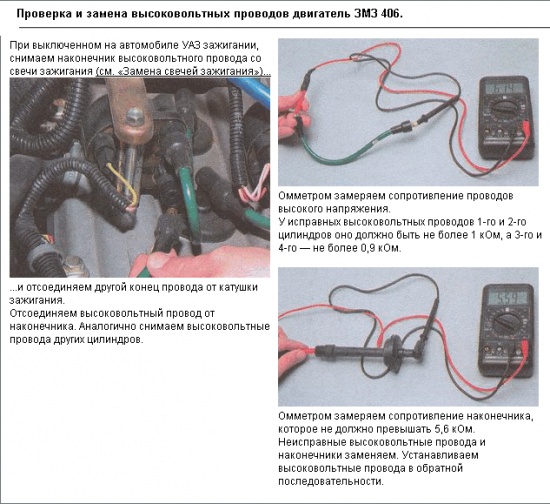

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверять исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам — не более 900 Ом.

Снятие катушки

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка катушки

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Схема подключения высоковольтных проводов 406

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30. 3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Чт июл 19, 2012 12:31 pm

Ну не могу я разобраться с проводкой.

Вопросы. на рисунке три красных квадратика с номерами (1,2,3)
1. подскажите что за одинарный провод в квадрате № 2
2. Что за колодка с четырьмя проводами в квадрате №3
3. Колодку №1 я нашел как подключать. но опять непонятки, для чего два выхода на лампу диагностики? Лампа же одна все таки. или идет (+ и -)
4. На колодке №1, выход №3 постоянно под питанием, а выход № 4 питание от замка?
5. И дополнительное реле на бензонасос нужно или нет?

— 19 июл 2012 20:42 —

Та что некому подсказать?

Re: Подключение проводки ЗМЗ 406

Сообщение Колянчик » Пт июл 20, 2012 18:56 pm

Re: Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Пт июл 20, 2012 21:18 pm

Re: Подключение проводки ЗМЗ 406

Сообщение 45-45 » Сб июл 21, 2012 13:11 pm

Re: Подключение проводки ЗМЗ 406

Сообщение igor821007 » Пн июл 23, 2012 8:37 am

Xoxlov писал(а): Ну не могу я разобраться с проводкой.

Вопросы. на рисунке три красных квадратика с номерами (1,2,3)
1. подскажите что за одинарный провод в квадрате № 2
2. Что за колодка с четырьмя проводами в квадрате №3
3. Колодку №1 я нашел как подключать. но опять непонятки, для чего два выхода на лампу диагностики? Лампа же одна все таки. или идет (+ и -)
4. На колодке №1, выход №3 постоянно под питанием, а выход № 4 питание от замка?
5. И дополнительное реле на бензонасос нужно или нет?

— 19 июл 2012 20:42 —

Та что некому подсказать?

Re: Подключение проводки ЗМЗ 406

Сообщение Zakharenkoal » Вт авг 07, 2012 8:58 am

В квадрате №3 разъем с датчиков на приборку: датчик температуры, датчик давления масла, датчик аварийного давл. масла (на фото возле ДТОХЛ видны 3 провода которые присоединяются к датчикам). Я приборку не менял, поэтому этот разъем не задействовал. Датчики давл. масла поставил со старого мотора и подключи к штатной проводке. Датчик температуры остался с 406-го, по приборке занижает градусов на 20.

— Вт авг 07, 2012 9:22 am —

Возле ДФ разъемы на катушки зажигания, но их должно быть четыре, а на фото видно только два (не хватает питания "+").

— Вт авг 07, 2012 9:32 am —

По разъему №1, если не ошибаюсь, на + от АКБ идет два провода (первый на главное реле и реле бензонасоса, а второй на питание ЭБУ).

Re: Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Вт окт 30, 2012 14:54 pm

Re: Подключение проводки ЗМЗ 406

Сообщение михаил с » Пт ноя 02, 2012 20:51 pm

_________________
ГАЗ-21 1967 г. Белая, в оригинале
ГАЗ 24 1981 г. Белая, ЗМЗ-406, кпп, мосты, тормоза (ВУТ и ГЦТ Бош) и сиденья 3110, гур, переделанная проводка.

TOYOTA-УПРАВЛЯЙ МЕЧТОЙ
ВОЛГА-РУЛИ РЕАЛЬНОСТЬЮ

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

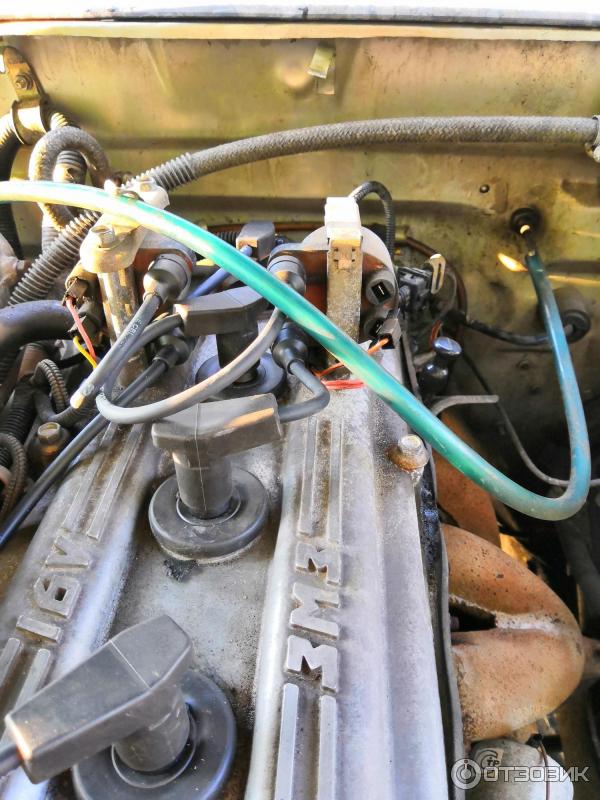

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Вв провода ваз 2112 от змз 406

Порядок подключения в/в проводов ЗМЗ 405, 406, 409

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Вв провода ваз 2112 от змз 406

Плюсы:
+ Быстрая доставка в пределах Москвы

Минусы:
— Высокая стоимость

Плюсы:
+ быстрая доставка
+ удобное расположение пунктов выдачи заказов
+ возможность частичного выкупа

Минусы:
— не всегда правильно выдают все коробки по многоместным заказам.

Плюсы:
+ быстрая доставка
+ удобное расположение пунктов выдачи заказов
+ можно осмотреть товар до оплаты и отказаться

Минусы:
— не везде можно оплатить картой

Плюсы:
+ возможность забрать заказ круглосуточно в большой части почтоматов (50%)
+ быстрая доставка
+ удобное расположение почтоматов

Минусы:
— оплатить покупку наличными в терминале нужно без сдачи или сдача зачисляется на мобильный телефон
— нельзя осмотреть товар до оплаты
— нет частичного выкупа товара

Плюсы:
+ удобное расположение пунктов выдачи заказов
+ широкая география по населенным пунктам

Минусы:
— нет частичного выкупа
— ограничения по весу до 13 кг

Порядок подключения высоковольтных проводов УМЗ 402, 4216

Порядок подключения свечных проводов на карбюраторных моторах ГАЗ, УАЗ 402.

Отсчет цилиндров всегда начинается от передка машины.

Порядок подключения высоковольтных проводов УМЗ 4216

Здесь могут возникнуть некоторые сложности из-за разнообразия вариантов, предлагаемых производителями.

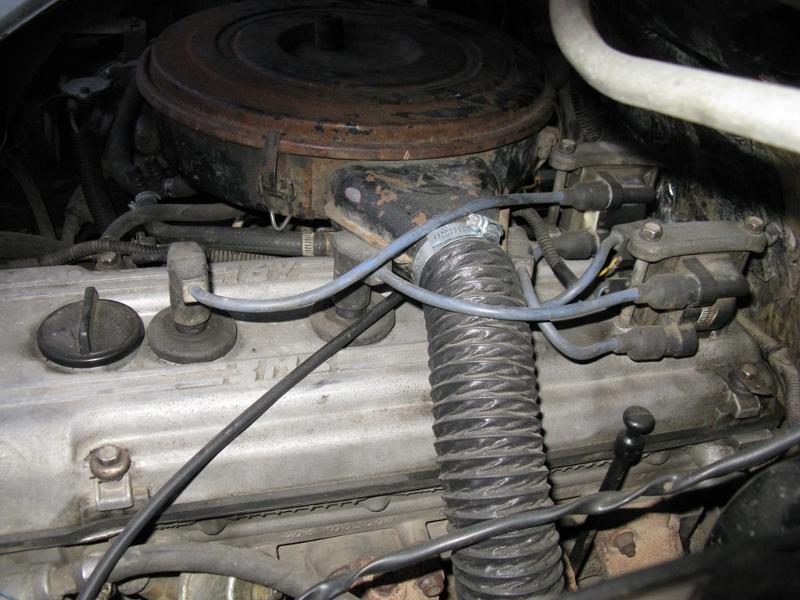

Вариант УМЗ 4216 с раздельными катушками от 406 мотора.

Главное — не перепутать местами низковольтные провода управления катушками. Они почти одинаковой длины — будьте внимательны! Ближе к передку пара 1-4, сзади пара 2-3. Можно менять местами бронепровода 1 с 4, 2 с 3.

ДвигательУМЗ 4216 с модулем зажигания.

Главное знать, что отсчет цилиндров начинается от переднего бампера автомобиля.

Нумерацию проводов на модуле смотрим глазами. Возможны два варианта нумерации по часовой стрелке — 1234 и 1423. Поэтому обязательно проверяем ваш конкретный модуль. На фото нумерация модуля 1234.

Свечи и высоковольтные провода ЗМЗ 405, 406

Владельцам ГАЗ и УАЗ с моторами 405, 406, 409. Свечи и в/в провода — частые ошибки, приводящие к ущербу.


Довольно часто приезжают машины с моторами ЗМЗ 405-406 с очень плохо работающим двигателем — троят, трясутся, плохо тянут и много жрут. В большинстве случаев причина — неисправность высоковольтной цепи зажигания. Из строя выходят катушки (в том числе по причине слишком сильной затяжки болтов крепления к крышке клапанов), в/в провода, наконечники.

Удивительно, но часто в этом виноваты сами владельцы. Многие мастера, и я в том числе, рекомендуют замену заводских проводов и наконечников на силиконовые. Клиенты покупают дорогие провода, и ставят их прямо на свечи из-под заводских ГАЗовских наконечников.

Подводит невнимательность — на контакт свечи должен быть навинчен утолщающий наконечник, который не предусмотрен при использовании заводских наконечников. В результате между наконечником провода и контактом свечи образуется зазор 2-3 мм, искра со временем (1-2 месяца) выжигает центральную жилу провода — и все — машина на диагностику, провода в мусорный ящик.

Вторая распространенная ошибка — использование в моторах 405,406,409 свечей зажигания от инжекторных ВАЗов типа А17ДВРМ с зазором 1 мм. Заводом-изготовителем в моторах ЗМЗ-405,406,409 предусматривается использование свечей зажигания А14ДВР или их аналогов с искровым промежутком 0,8 мм.

Порядок подключения бронепроводов змз 406

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

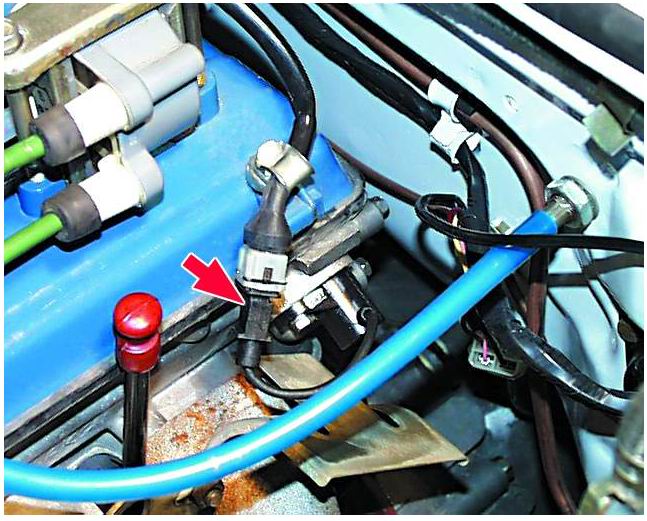

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

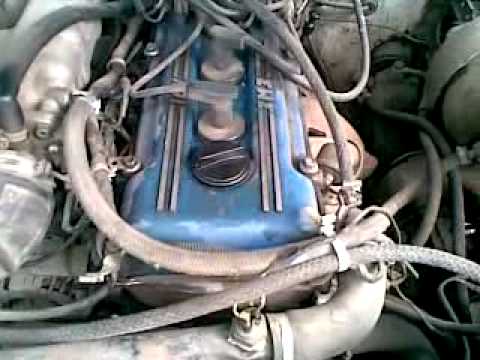

Вибрирует двигатель? МЕНЯЙСВЕЧИПРОВОДАКАТУШКИМЕТКИМАШИНУВЫКИНЬНАФИГКУПИИНОМАРКУ

Ну примерно тоже самое говорят все когда говоришь про вибрацию двигателя. Знакомо да?

Пы.Сы респект тем кто смог прочитать =)

И так проще всего просто потдомкратить двигатель и все будет видно. смотрим.

Снял эти и поставил от газели. небо и земля!

И вот схема для подключения ВВ проводов на волге.

FakeHeader

Comments 15

прочитал, даже с первого раза))

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ 🙂 кроме ДМРВ. Причем он мотыляется как купил, почти три года как. Кто то говорит: "это же 406й, чего ты хочешь" или " ну 406 жестковатый движок, да нормально он у тебя работает". Но я то видел на других машинах как они работают, стоят как плита бетонная не шелохнувшись, а у одного знакомого почти 500 тысяч проехал без единого ремонта и до сих пор как часы работает. Что не делал, а ему хоть бы хер, мотается и все тут. Может и вправду я придираюсь и хочу от него чего-то сверхъестественного?
В сервисе просил знакомого посмотреть подушки, сказал нормальные, но осмотрев только сверху не домкратя двиг. Может и в правду двигун надо поддомкратиь и посмотреть?
Посмотреть бы видео работы твоего движка и сравнить. Выложи видео если не трудно.

Бывает такое что с виду не скажешь что подушки порваны. такое у меня было на 402 и на этом 406м моторах. с виду подушки целые, а стоит поднять двигатель и ОО! АХТУНГ! Сейчас двигатель у меня работает не так ровно как хотелось бы из за того что не правильно считывает ДМРВ, стоят старые ВВ провода и заливает маслом из колодца третью свечу=D как исправлю, так сразу сделаю видео. К слову. на моем Соболе с карбюратором, мотор работает очень ровно!

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ 🙂 кроме ДМРВ. Причем он мотыляется как купил, почти три года как. Кто то говорит: "это же 406й, чего ты хочешь" или " ну 406 жестковатый движок, да нормально он у тебя работает". Но я то видел на других машинах как они работают, стоят как плита бетонная не шелохнувшись, а у одного знакомого почти 500 тысяч проехал без единого ремонта и до сих пор как часы работает. Что не делал, а ему хоть бы хер, мотается и все тут. Может и вправду я придираюсь и хочу от него чего-то сверхъестественного?
В сервисе просил знакомого посмотреть подушки, сказал нормальные, но осмотрев только сверху не домкратя двиг. Может и в правду двигун надо поддомкратиь и посмотреть?
Посмотреть бы видео работы твоего движка и сравнить. Выложи видео если не трудно.

Не знаю. Когда отрывается подушка я всегда чувствую сидя за рулем. При старте резком теряется резвость (двигатель поднимается) рычаг коробки сильно смещается вправо. Рвется только лева подушка. Можно ломом двигатель накренить и будет видно.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Как образуется искра на свече зажигания? Согласно теории электротехники, для пробоя 1 мм идеального воздушного пространства требуется напряжение 3000-4000 вольт. В условиях внутреннего пространства блока цилиндров условия более жесткие, но в любом случае, для свечей зажигания важна бесперебойная подача электроэнергии. Тысячи вольт вырабатывают катушки или модуль зажигания, их описание заслуживает отдельного материала.

Для исключения слабого звена некоторые производители устанавливают бобины прямо на свечи. Это делает систему надежнее и, соответственно, дороже. Мы рассмотрим классическую схему: катушка – высоковольтные провода зажигания – свеча.

Автолюбители называют провода зажигания по-разному: свечной, провод бобины, бронированный кабель. Речь идет об одном и том же изделии.

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

  • Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
  • Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
  • Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Наконечник высоковольтного провода – для чего он нужен

Подключение традиционным способом невозможно. Наконечники свечи должны быть легкосъемными, но обеспечивающими надежный контакт. Как правило, колпачки выполнены из твердого диэлектрика, хотя бывают исключения. Резина лучше прилегает к стенкам свечного колодца и обеспечивает герметичность. Однако этот материал подвержен износу. Пластиковый диэлектрик более долговечен, но под ним может конденсироваться влага. Какой материал выбрать – решает производитель в зависимости от конструкции ГБЦ.

От катушки зажигания идет один провод, распределение по свечам происходит на трамблере. В зависимости от конструкции двигателя в четырехцилиндровом варианте бывает до десяти наконечников. Так же, как и основные провода, колпачки могут стать причиной пробоя или потери контакта. Под них попадает вода, материал растрескивается, искра «прошивает» по изолятору свечи.

Порядок подключения высоковольтных проводов

Если кабели одной длины, их можно легко перепутать. На выходном устройстве должна быть маркировка цилиндров. Неправильное соединение приведет к нарушению последовательности искрообразования. В лучшем случае возникнет троение или детонация, в худшем – двигатель просто не будет работать. Чтобы соблюсти порядок подключения высоковольтных проводов, рекомендуется перед их демонтажем сфотографировать процесс, или пометить колпачки в соответствии с номерами цилиндров.

Если трамблер (модуль зажигания) расположен в торце блока цилиндров, длина будет разной, и замена высоковольтных проводов не вызовет затруднений.

Неисправность высоковольтных проводов: симптомы и последствия

Общие признаки похожи на неполадки со свечами (если в сбоях не виноват инжектор), поэтому перед тем, как проверить высоковольтные провода, убедитесь в исправности остальных компонентов мотора.

  • Проблемы с запуском – на свечи не поступает достаточное напряжение. Это может быть оборванная жила или коррозия контактов наконечника. Неисправность характерна для не прогретого мотора;
  • Двигатель «стреляет» при старте; если запускается, то работает неровно, с повышенными вибрациями. Нарушен порядок подключения высоковольтных проводов;
  • Рваная работа на холостых оборотах. Соединение со свечой пропадает от вибрации;
  • Нарушение норм выброса СО. Проблема сопровождается периодическим троением мотора. В одном из цилиндров пропуски зажигания, и топливо сгорает не полностью;
  • Помехи на мультимедийной системе: характер меняется при изменении числа оборотов коленвала. На сленге автолюбителей — высоковольтные автомобильные провода «шьют на массу». Множественные разряды на корпус двигателя создают «грозовые» помехи;
  • Запах озона под капотом. Причина, как в предыдущем пункте: высоковольтные провода пробивают на корпус.

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Важно! Подсоединение щупов мультиметра должно иметь хороший контакт, иначе вы можете внести высокую погрешность в измерение.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Надев на руку диэлектрическую перчатку, можно поочередно снимать наконечники со свечей на работающем моторе. Когда вы дойдете до проблемного цилиндра, характер работы не поменяется.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

Свечные провода на газель 406

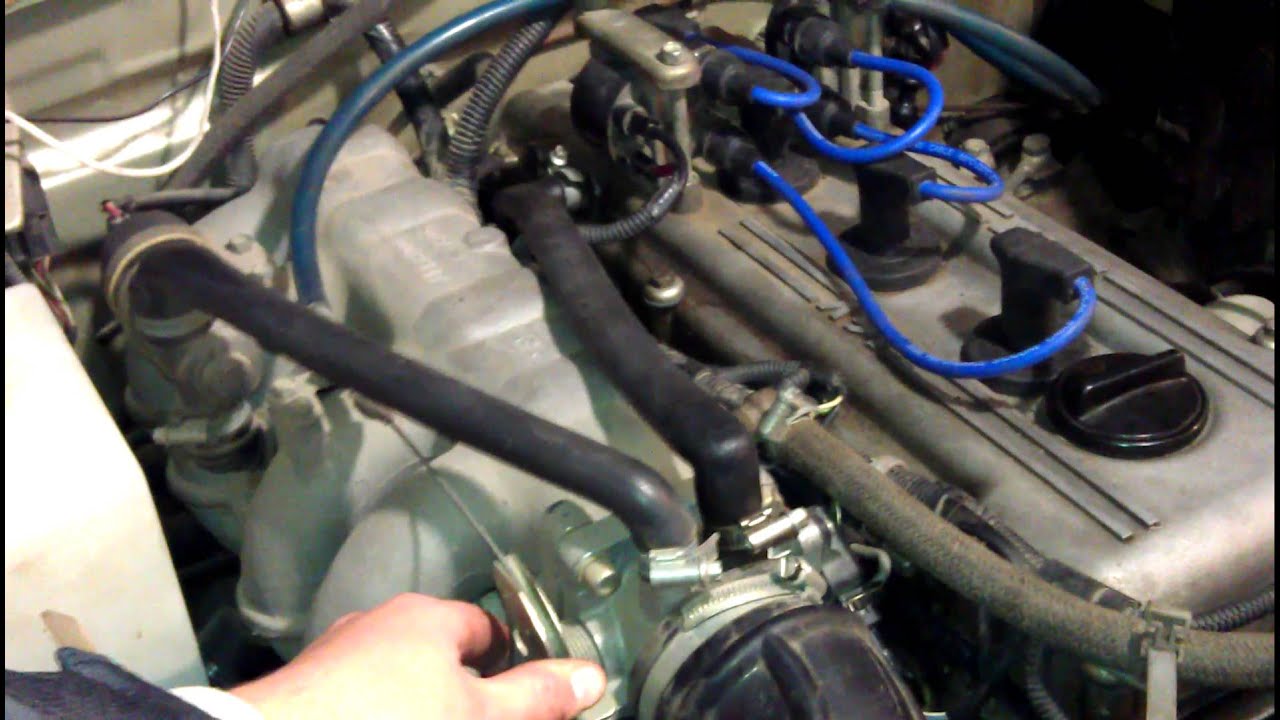

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

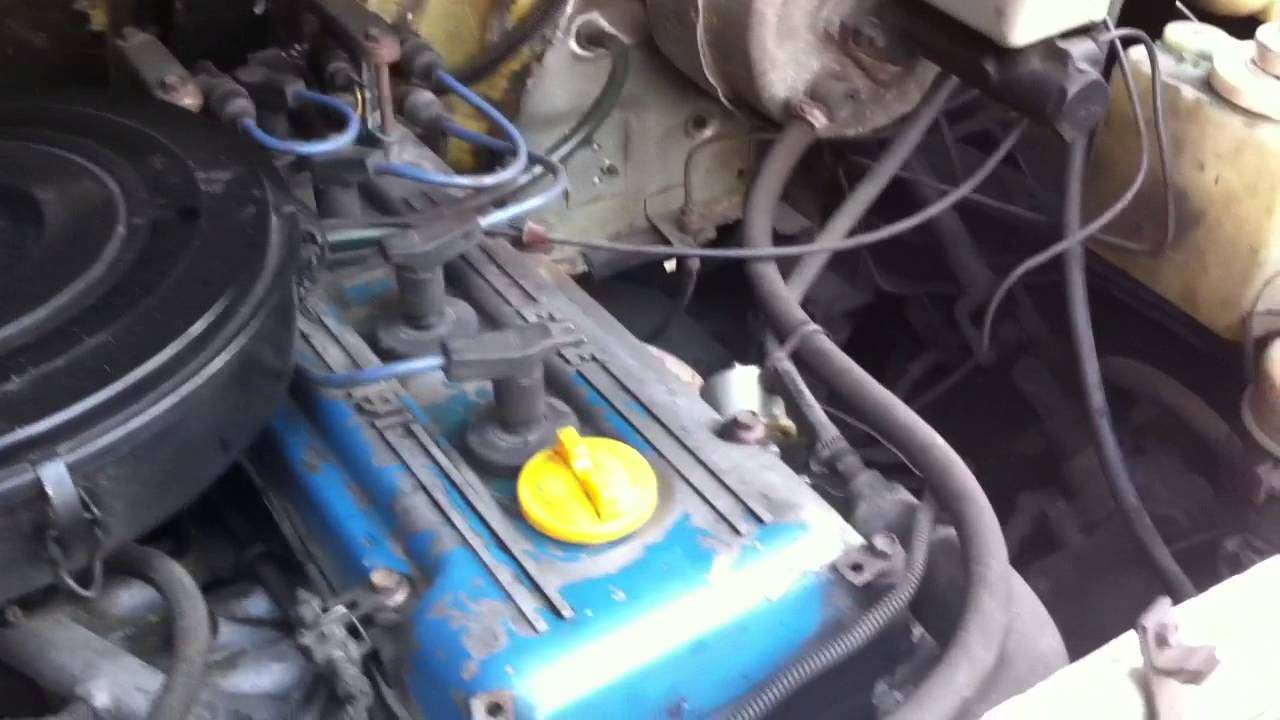

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Легковые автомобили ГАЗ являются представителями старейшего автопроизводителя страны. Впрочем, своей актуальности они не утратили, ведь и сегодня на дорогах огромное количество легковых автомобилей ГАЗ, а значит, регулярно возникает необходимость покупать запчасти для технического обслуживания.

К сожалению, сегодня в одной только Москве можно найти немало магазинов осуществляющих продажу запчастей, полученных от весьма сомнительных поставщиков. Наш интернет-магазин AvtoALL пошел по кардинально иному пути, наладив контакт напрямую с заводами изготовителями, благодаря чему мы можем гарантировать качество всех товаров нашего каталога.

У нас вы можете купить все необходимое для вашей Волги 3102/3110/31105 и др. моделей, начиная от двигателя, подвески, коробки передач и других крупных узлов и заканчивая принадлежностями и аксессуарами для обслуживания авто.

406-3707080-14 SLON

Посмотреть аналоги:

Код Артикул Название
642716 Провод высоковольтный ГАЗ-3302,2705 дв.ЗМЗ-406,405,409 16 клап. (в упаковке) комплект CARGEN >20 шт.
498586 Провод высоковольтный ГАЗ-3302,2705 дв.ЗМЗ-406,405,409 16 клап. (в упаковке) комплект (ОАО ГАЗ) 10 шт.
780069 Провод высоковольтный ГАЗ-3302,2705 дв.ЗМЗ-406,405,409 16 клап. комплект MP >20 шт.
962900 Провод высоковольтный ГАЗ-3302,2705 дв. ЗМЗ-406,405,409 с наконечником инжектор комплект GO 5 шт.
598340
Провод высоковольтный ГАЗ-3302,2705 дв.ЗМЗ-406,405,409 16 клап. с ГБО (в упаковке) комплект CARGEN
нет

Характеристики: Провод высоковольтный ГАЗ-3302,2705 дв.ЗМЗ-406,405,409 16 клап. (в упаковке) комплект SLON

Сертификаты

Дополнительное описание

Жгут высоковольтных проводов

Для производства проводов "SLON" используется высококачественный кабель компании TCB (Великобритания) с токонесущей жилой из графитонаполненного стекловолокна позволяет достигать существенных преимуществ:

  • резистивный тип кабеля позволяет наиболее эффективным технологическим способом подавлять радиопомехи, возникающие при передаче высокого напряжения
  • обеспечиваются минимальные потери энергии при передаче импульсов
  • тройной силиконовый слой изоляции создает дополнительную безопасность при монтаже изделия и его последующей эксплуатации. Кроме того, повышенные изоляционные свойства кабеля TCB позволяют исключать пробои электричества на массу и тем самым существенно повысить срок службы изделия – силиконовый кабель изготовлен в соответствии с жесткими требованиями международного стандарта DIN ISO 3808/2. Согласно данному стандарту, кабель, применяемый при изготовлении высоковольтных проводов SLON, соответствует одному из наиболее требовательных классов – "E". Температура воздуха, при которой кабель класса Е должен выдерживать все характеристики составляет один из наиболее широких диапазонов: от -40°С до +220°С.

Дополнительными преимуществами высоковольтных проводов SLON являются:

  • использование кислотостойкой контактной группы компании ETCO (США) и других производителей обеспечивает низкую вероятность окисления контактов
  • при изготовлении защитных колпачков применяется маслобензостойкая силиконовая (кремнийорганическая) резина, что уменьшает вероятность повреждения изделия при монтаже в холодное время года
  • все элементы комплектов высоковольтных устройств имеют высокую стойкость к воздействию неблагоприятных факторов внешней среды (повышенной влажности, соляных растворов, масла, бензина и их испарений, агрессивных моющих средств)

Распределенное сопротивление каждого кабеля для инжекторных двигателей – 15 КОм, для карбюраторных двигателей – 7,5 КОм

Сопротивления кабелей
– реальные данные –

Длина кабеля, см 16 18 23 29
Сопротивление, кОм 2,96 2,96 3,72 6,18

Применяемость

Марка Модель Наименование по автокаталогу Чертеж
ГАЗ ГАЗ-3110 Провод к свече 1 цилиндра Двигатель / Двигатель
ГАЗ ГАЗ-3110 Провод к свече 2 цилиндра Двигатель / Двигатель
ГАЗ ГАЗ-3110 Провод к свече 3 и 4 цилиндров Двигатель / Двигатель
ГАЗ ГАЗ-2217 (Соболь) Провод к свече 1 цилиндра Двигатель / Двигатель
ГАЗ ГАЗ-2217 (Соболь) Провод к свече 2 цилиндра Двигатель / Двигатель
ГАЗ ГАЗ-2217 (Соболь) Провод к свече 3 и 4 цилиндров Двигатель / Двигатель
ГАЗ ГАЗ-3302 (2004) Провод к свече 1 цилиндра Двигатель / Двигатель
УАЗ УАЗ 31519 Жгут проводов высокого напряжения в сборе Электрооборудование / Электрооборудование
УАЗ УАЗ Patriot Жгут проводов высокого напряжения с наконечниками в сборе Электрооборудование / Электрооборудование
УАЗ UAZ Patriot Жгут проводов высокого напряжения с наконечниками в сборе Электрооборудование / Электрооборудование

Где еще применяется запчасть

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Как проверить катушку зажигания змз 406 мультиметром

Гори ясно!

ГОРИ ЯСНО!

ДИАГНОСТИКА: СИСТЕМА ЗАЖИГАНИЯ ЗМЗ-406

Вы наверняка знаете, что для работы двигателя необходимо обеспечить не только хорошее наполнение цилиндров смесью воздуха и топлива, но и правильно эту смесь воспламенять. Разбираясь с условиями пуска двигателя ЗМЗ-406, в предыдущих номерах журнала мы уже проверили электрические цепи бензонасоса и форсунок, измерили давление топлива, убедились в том, что оно исправно подается в цилиндры. Значит, отказ мотора запуститься, скорее всего, связан с неполадками в зажигании. Какими именно?

Чтобы контроллер подавал управляющие команды форсункам и катушкам зажигания, сам он должен получать сигналы с датчика положения коленчатого вала. В исправности этого датчика мы уже убедились, когда проверяли, срабатывает ли форсунка (фото 1). Если это так, то имеет смысл сразу оценить работоспособность высоковольтной части системы зажигания — это самое простое.

Вынув свечной наконечник одного из цилиндров, вставляем в него пробник и зажимом соединяем с болтом клапанной крышки (фото 2). Можно вместо пробника воспользоваться исправной свечой, корпус которой любым способом (например, проводом) соединили с «массой». Включаем стартер. Нет искры? Вот теперь будем проверять низковольтные цепи. К каждой катушке зажигания идут два провода. На колодке розового при включенном зажигании должен быть «плюс» 12 В (фото 3).

Если его нет (лампочка пробника не горит), проверяем предохранитель на 15 А — пятый справа (фото 4, стрелка). Если этот участок цепи исправен, а «плюс» на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Нередко виновницей неприятностей оказывается установленная на машине система сигнализации, самопроизвольно разорвавшая цепь.

Ну а если напряжение на колодку розового провода поступает, а катушка зажигания не работает, то не в порядке она сама. Здесь не забудем, что каждая обслуживает только два цилиндра, так что при отказе одной из катушек другая позволяет двигателю работать на двух оставшихся цилиндрах. Вероятность одновременного отказа катушек невелика.

Кстати, как их проверить? Разъем с розовым проводом подключим к катушке, а другой отсоединим. Если первичная обмотка цела, то при включенном зажигании на освободившемся выводе должен появиться «плюс» (фото 5). Нет? Катушка неисправна, ее придется заменить. Бывает, что первичная обмотка в порядке, а дефект — во вторичной. В этом случае высокого напряжения катушка все равно не выдает — необходима замена.

А теперь рассмотрим любопытную ситуацию: искра на свечах есть, топливо в цилиндры исправно подается, а мотор отчего-то не заводится! Это беда, в основном, начинающих «ремонтников»: если для чего-либо снимали клапанную крышку и отсоединяли от катушек провода, то почему бы при сборке не поразвлечься, перепутав их местами! Когда сигнал контроллера, адресованный катушке первого и четвертого цилиндров, приходит на катушку второго и третьего, мотор работать не может.

Случается, что катушки исправны, все провода на своих местах, а мотор не работает. Правда, сигнал на форсунках не был проверен — возможно, это отложили «на потом»… Тогда ничего не остается, как проверить цепь управления катушками: поступают ли на них команды контроллера? Запомним: за работу первого и четвертого цилиндров отвечает первый контакт в колодке контроллера, а второго и третьего — двадцатый контакт. Сам контроллер легко доступен — он находится в салоне, под панелью приборов справа (фото 6). Но прежде чем отстыковать его разъем, не забудем отсоединить минусовую клемму аккумуляторной батареи. Теперь можно проверить цепи от катушек до контроллера. Если они исправны, логично предположить, что дефект — в самом контроллере. Такой заменяют новым или сдают в ремонт.

А теперь рассмотрим случай, когда нет ни сигналов на форсунках, ни искры на свечах, иначе говоря, первым под подозрение попадает датчик положения коленчатого вала. Как его проверить? Подключаем к контактам 1 и 2 его разъема мультиметр (фото 7), включаем режим измерения переменного напряжения, прокручиваем коленвал стартером. Нет сигнала — виноват датчик. Есть переменное напряжение около 4,6 В — датчик жив! В чем же тогда дело?

Вполне возможно, что этот сигнал до контроллера и не доходит! Как это проверить?

Снова отключаем батарею, затем — колодку от контроллера. Теперь подключаем батарею, и можно проверять интересующую нас цепь. Прокручивая стартером коленвал, проверяем мультиметром напряжение на контактах 48 и 49 колодки. Нет напряжения — придется искать обрыв в цепи между колодкой и датчиком. Есть напряжение? Значит, неисправен сам контроллер.

Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Здесь те же три элемента: работа электробензонасоса, форсунок, зажигания.

Настройка зажигания, проверка катушки и свечей на авто с двигателями ЗМЗ-405, 406 и 409

В любом автомобиле система зажигания играет одну из основных функций. Именно благодаря ее правильной работе обеспечивается корректная работоспособность силового агрегата как при его запуске, так и во время эксплуатации авто. Какие нужно использовать свечи в автомобилях Газель, по каким причинам из строя может выйти катушка зажигания ЗМЗ-406 и как установить зажигание своими руками? Ответы на эти и другие вопросы вы можете найти ниже.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

  • в первую очередь, эти изделия имеют другой параметр теплоотвода;
  • кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

  1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
  2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
  3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
  4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
  5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

  1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
  2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
  3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
  4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
  5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
  6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
  7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
  8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

  1. От первой СЗ нужно отключить высоковольтный провод.
  2. С помощью ключа изделие выкручивается из посадочного места.
  3. Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
  4. Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Как проверить КЗ?

Как проверить КЗ самостоятельно:

  1. Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
  2. Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
  3. Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
  4. Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Фотогалерея «Диагностика КЗ»

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

  1. Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
  2. Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
  3. Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
  4. Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
  5. Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
  6. В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

Инструкция по подключению КЗ

В двигателях ЗМЗ 405, 406 и 409 используется две КЗ — одна из них работает с цилиндрами 1 и 4, а вторая — с цилиндрами 2 и 3. Первая из них находится ближе к впускному коллектору, а вторая — рядом с выпускным. Чтобы правильно произвести подключение, низковольтные провода следует подключать парой — те, которые используются для первой катушки (цилиндры 1-4), будут более короткими по длине. Поскольку сами КЗ не полярные, о неважно, к какому именно контакту будет подключен кабель, также не играет роли внутри пары, к какому цилиндру будет подключен провод (автор видео — канал SpawnyXC90).

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

  1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
  2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
  3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
  4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
  5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
  6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Видео «Инструкция по выставлению зажигания»

Наглядная инструкция о том, как самостоятельно произвести настройку зажигания в Газели, приведена в ролике ниже (автор — канал ГАЗ 3110 Волга).

Проверка и замена модуля зажигания ЗМЗ-406

Электронный блок, обрабатывая данные, полученные от датчиков системы, управляет работой двух катушек зажигания, подавая на них импульсы низкого напряжения.

Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

Проверка и замена катушек зажигания

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Отсоединяем две колодки от разъемов первичной обмотки катушки зажигания.

Отсоединяем высоковольтные провода от разъемов вторичной обмотки катушки зажигания.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки.

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Более точно проверить исправность катушки можно только на специальном стенде.

Исправная катушка должна развивать вторичное напряжение не менее 24 кВ, энергию искры — 50 мДж, с длительностью 1,5 мс, при частоте входного сигнала 50 Гц.

Неисправную катушку зажигания заменяем.

Отсоединив провода, ключом «на 12» отворачиваем два болта крепления катушки к крышке головки блока

И снимаем катушку.

Устанавливаем катушку и подсоединяем к ней провода в обратном порядке

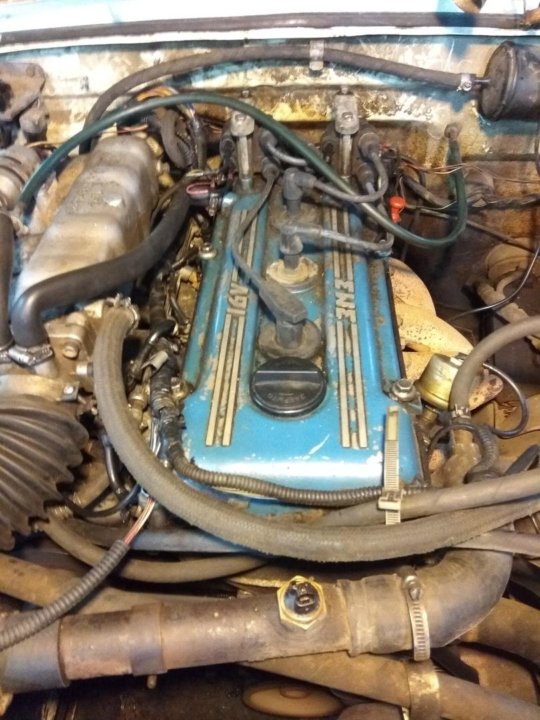

Расположение высоковольтных проводов на 406 двигателе

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 системы зажигания DIS (двойная система зажигания).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с помощью парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод - катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) - зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь - полярность не важна - можно подключить:

Вариант 1: Верхний контакт катушки - желтый, нижний контакт - зеленый.

Вариант 2: Верхний контакт катушки - зеленый, нижний контакт - желтый.

Высоковольтные выходы - полярность не важна - можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) - голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее - аналогично паре 1-4 - полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к форме катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 - прочтите, чтобы не повторить эту ошибку.

Энциклопедия впрысковых двигателей -

В прошлом номере мы обсуждали роль форсунки в работе впрыскового двигателя, её модификации, параметры производительности. На втором месте по степени важности для безотказной работы автомобиля можно поставить систему зажигания.

Система зажигания как на впрысковых моделях ВАЗ, так и на впрысковых моделях ГАЗ имеет однотипные узлы и сходное технологическое решение.Самое главное - что эти двигатели теперь лишены привычного для нас узла - трамблера. Исчез из подкапотного пространства этот архаичный узел со своими контактами, механизм центробежного регулирования, опережения, вакуумными шлангами и постоянно изнашиваемыми трущими деталями. Система зажигания стала надежнее, а главное - мощнее. Вторичное напряжение достигает 30 киловольт, что обеспечивает надежное воспламенение топлива даже в сильные морозы. Конструктивно узел зажигания совмещен с блоком управления системой питания, поэтому компьютерный блок так и называется в документации: КМСУД (компьютерный модуль системы управления двигателем).

Система зажигания стала «умной», в отличие от старых - «Волговской» и «Жигулевской». Если на старых карбюраторных автомобилях вы были вынуждены после заправки плохим бензином вновь регулировать зажигание, то на впрысковых моделях вам это не потребуется. Система зажигания сама подрегулирует угол опережения зажигания в зависимости от качества бензина. Для этого на блоке цилиндров двигателя установлен датчик детонации. В момент детонации, который иногда называют «стуком поршневых пальцев», КМСУД автоматически уменьшит опережение зажигания на 4 градуса, если стук не прекращается, еще уменьшит.В результате вы можете кратковременно ехать на низкокачественном бензине, при условии небольших нагрузок на двигатель. Если детонация перестает появляться, то микропроцессор увеличит опережение на полградуса за цикл до нормальных величин. Конечно, если вы при этом начните нажимать «газ» до отказа - поршневые кольца полопаются и вам понадобится ремонт двигателя.

Рисунок SEQ Рисунок * АРАБСКИЙ ЯЗЫК 1. Расположение катушек зажигания на двигателе ЗМЗ-406

Чем еще интересно новое конструктивное решение зажигания на впрысковых двигателях? На 16-клапанных моторах свечи зажигания в углублении блока блока таким образом.Двигатель ЗМЗ-406 может работать «по пояс» в воде и замеч работоспособность! Катушки зажигания также максимально высоко - на крышке клапанов (см. Фото1). Для внедорожных автомобилей это солидный плюс. Но в этом же есть и минус. На ВАЗовских моторах уже невозможно применить стандартную свечку А17ДВРМ, там потребуется свечка с уменьшенными гранями под ключ «на 16 мм». В нашей стране освоен выпуск свечей для ВАЗовских моторов, но автовладельцы предпочитают сразу покупать импортные свечи.

Работу системы зажигания установите несколько датчиков (подробнее в прошлых номерах). Основной датчик - датчик положения коленвала. Без него искры не будет, двигатель работать не будет. Датчик распредвала (он же - датчик фаз) необязателен для работы зажигания. Датчик детонации играет вспомогательную роль, и его неисправность также особенной трагедии не вызовет. Для работы системы зажигания намного важнее качество исполнительных элементов - катушки зажигания.

На впрысковых моторах сейчас повсеместно применяют схемы с одновременной подачей искры сразу на два цилиндра.В одном цилиндре искра действительно нужна и делает полезную работу, зажигательное топливо, а в другом - она ​​всего лишь помогает очистить электроды. Почти - не нужна. Поэтому и такую ​​систему называют «Ненужная искра» (холостая искра). В этой системе кроется одно важное преимущество - одна катушка зажигания обеспечивает работу сразу двух цилиндров и системе не требуется распределитель зажигания. Напряжение подается в катушку 1 и 4-го цилиндров, то в катушку 2 и 3-го цилиндров. Именно в первом и четвертом, а также во втором и третьем цилиндрах поршни двигаются синхронно.

Рисунок SEQ Рисунок * АРАБСКИЙ 2. Схема подключения катушек зажигания на ЗМЗ-406.

Как обеспечивается двухступенчатая подача искровых разрядов с одной катушки зажигания? Ведь если разряд пойдет на свечи, включенные условия появится только на той свече, где для пробоя будут лучше. На соседней свече таких условий может и не быть и искры не будет. Для надежной одновременной работы двух свечей они следующие последовательно. На следующем рисунке 2 показан двигатель, свечи и катушки зажигания с обмотками.На примере катушки 2-3 цилиндров стрелками показан путь прохождения электрического тока. Высоковольтный импульс выходит с одного из выводов катушки, проходит по проводу и центральному электроду свечи, порождает электрический разряд на свече, затем проходит ток по «этой свече» двигателя до бокового электрода свечи третьего поколения и порождает второй искровой разряд и на свече. Далее ток по центральному электроду свечи и высоковольтному возвращается назад в катушку зажигания.

Характерная особенность такой схемы включения - то, что высоковольтная обмотка никак электрически не стремится с первичной обмоткой и массой автомобиля.Поэтому проверять работу системы зажигания надо только при установке специального разрядника в высоковольтные разъёмы. Второе замечательное свойство этой схемы - экономия деталей. Одна катушка работает сразу на оба цилиндра. И сразу же надо сказать об одном замечательном свойстве такие схемы - при перегорании катушки зажигания. У меня в жизни один раз именно так и получилось. Правда, выше второй передачи не удавалось.

Рисунок SEQ Рисунок * АРАБСКИЙ ЯЗЫК 3. Различные варианты исполнения катушек зажигания:

Слева - 3012.3705; справа - Bosch

Какие катушки зажигания можно применять на отечественных автомобилях? Только отечественные? Не только! Дело в том, что системы управления двигателем изначально были лицензионными - купленными у разработчика (Bosch, General Motors). Поэтому отечественные катушки (модель 3012.3705, АТЭ-2 для ЗМЗ-406) предоставят себе удешевленный вариант импортного товара.В магазине «Святослав» я с интересом ознакомился и со сдвоенной катушкой зажигания Bosch. На фото 3. вы можете увидеть эту катушку в сравнении с отечественной. Крепление импортной катушки отличается от отечественной, то для нее тут же продаётся кронштейн.

На первый взгляд никакой разницы в работоспособности катушек нет, но я сразу вспоминаю лабораторную работу, на которой мы со студентами анализируем работу катушки зажигания на разных частотах. На частоте искрообразования мощность искры снижается ощутимо и у старых автомобилей типа ГАЗ-21, ГАЗ-53 начинаются перебои искрообразования.Стоит только неплотно уложить витки в каркас обмотки, как возникает риск получить пропуски зажигания при максимальной частоте вращения. Иногда это приводит к межвитковому замыканию во вторичной цепи. Поэтому на автомобили ГАЗ-3102, возмещают высокопоставленных чиновников, снабженцы сразу же закупают комплекты электронных датчиков и приборов от фирмы Bosch.

Отмечу сразу - чего нельзя делать с системой зажигания впрысковых машин:

  1. Нельзя запустить зажигание и проворачивать двигатель стартером при отсоединенных высоковольтных проводах. Например при проверке компрессии. Высоковольтная энергия, накопленная в индуктивности, не найдя выходя на свечи, выплеснется в коммутатор КМСУД и сожжет высоковольтный транзистор. Как это происходит, - владельцы ВАЗ-2108 поняли еще в 1980-х годах. По инструкции надо снимать предохранитель питания КМСУД или одевать разрядник на высоковольтные выводы катушки.
  2. Нельзя использовать высоковольтные провода без помехозащитного сопротивления. Нельзя использовать свечи зажигания без встроенного сопротивления. Из-за этого в бортовой сети будут наблюдаться броски часто напряжения и внутренняя диагностика воспринимает это, как ошибку датчика коленвала или распредвала. Если мастер на диагностике неопытный, то он начинает «гонять» клиента по магазинам в поисках «небракованного» датчика. А причина находится в высоковольтных проводах! Или в свечах не той марки!
  3. Нельзя «прикуривать» от сварочного трансформатора при холодном запуске . Если уж надо помочь аккумулятору, только путем «прикуривания» от соседнего, такого же аккумулятора.Там хоть нет ненормально большого и пульсаций тока. Вспоминаю, как жаловались мне мои бывшие дипломники - автосервисные мастера на позапрошлую, аномально теплую зиму: «зима теплая, никто не« прикуривает », машины не жгут, на ремонт не загоняют, совсем заработки упали…»

Рисунок SEQ Рисунок * АРАБСКИЙ ЯЗЫК 4. Комплект проводов и наконечников свечей Bosch.

Уж если зашла речь об высоковольтных проводах, то в добавление к Бошевской катушке зажигания в том же Святославе мне показали и Бошевские же высоковольтные провода (см.Рисунок 4). Дело в том, что форма контактов Бошевской катушки отличается от отечественной, упрощенной (см. Рисунок 3). Поэтому имеет смысл покупать сразу и провода и катушку.

Отечественные провода, наконечники стоят несколько дешевле, но важно, чтобы они имели внутреннее сопротивление для гашения помех. Сопротивление высоковольтного провода должно быть в пределах от 500 до 1000 Ом, обратной обмотки катушки зажигания 4000-4500 Ом.

Проверка работы системы зажигания проводится с помощью компьютерных средств диагностики или тестера ДСТ-2 в условиях автосервиса.Ну а как быть тем, кто привык делать все своими руками и хотел бы сам это диагностировать? В «Святославе» есть маршрутный компьютер БК-12, имеющий функции диагностики ничуть не хуже, чем у профессионального тестера ДСТ-2, только по цене дешевле его почти в 4 раза.

1. Литвиненко В.В. Электрооборудование автомобилей ГАЗ: ГАЗ-3110 «Волга», ГАЗ-31029 «Волга», «Газель», «Соболь», ГАЗ-3307, ГАЗ-3309. Устройство, поиск и устранение неисправностей. - М .: ЗАО КЖИ «За рулем», 2002. - 344 с.

В любом автомобиле система зажигания играет одну из основных функций. Именно благодаря ее правильной работе возможная работоспособность силового агрегата как при его запуске, так и во время эксплуатации авто. Какие нужно использовать свечи в автомобилех Газель, по каким причинам может выйти катушка зажигания ЗМЗ-406 и как установить зажигание своими руками? Ответы на эти и другие вопросы вы найти ниже.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю.В мануале должны быть точно указаны модели СЗ, эксплуатация различных видов моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

  • в первую очередь, эти изделия имеют другой параметр теплоотвода;
  • кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройство А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

вы могли выбрать такое же изделие, предлагаем более подробно ознакомиться с расшифровкой:

  1. А - эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14 * 1.25.
  2. 14 - это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
  3. Д - значение длины резьбы. В нашем случае СЗ оснащенной резьбой длиной 19 мм.
  4. В - определяет, насколько тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, в свою очередь, обеспечивает ее более высокая стойкость к образованию нагара.
  5. Последний символ - Р - определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурсе эксплуатации современного СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условий эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

  1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
  2. Наличие следов масла на СЗ. Из-за масляного изделия не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки.Такое устройство нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
  3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
  4. Еще один признак - стартер приходится долго крутить, при этом может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректную работающий бензонасос.
  5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
  6. Значительно увеличился расход топлива во время эксплуатации транспортных средств.
  7. Помимо этого, повысился объем вредных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
  8. Значительно ослабла тяга транспортные средства, снизилась его мощность, мотор с трудом набирает обороты.

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, используются свечи для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

  1. От первой СЗ нужно отключить высоковольтный провод.
  2. С помощью ключа выкручивается из посадочного места.
  3. Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
  4. Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть вызваны неправильной работой распределителя, а также повреждением высоковольтных проводов.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена ​​вторичная обмотка. Они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе установлены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой устройства подключения катушек, схемного устройства низкого напряжения от управляющего модуля модуля.Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео - Александр Терехин).

Как проверить КЗ?

Как проверить КЗ самостоятельно:

  1. Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
  2. Откройте капот и отключите от изделий два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием.Аналогичным образом осуществляется демонтаж второй КЗ.
  3. Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0,4-0,5 Ом.
  4. Для более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления.В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Фотогалерея «Диагностика КЗ»

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующей причине:

  1. Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
  2. Вторая причина - неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11,5 вольт. Это же питание будет слишком низким, это к тому же, что для зарядки потребуется значительно больше времени.
  3. Также устройство может выйти из строя по причине механического повреждения повреждения.Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
  4. Плохой контактные изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
  5. Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурссе эксплуатации.
  6. В результате вибраций двигателя работоспособность КЗ также может быть нарушена.

Инструкция по подключению КЗ

В двигателях ЗМЗ 405, 406 и 409 используется две КЗ - одна из них работает с цилиндрами 1 и 4, а вторая - с цилиндрами 2 и 3. Первая из них находится ближе к впускному коллектору, а вторая - рядом с выпускным. Чтобы правильно произвести подключение, низковольтные провода подключать парой - те, которые используются для первой катушки (цилиндры 1-4), будут более короткими по длине.К какому именно контакту будет подключен кабель, также не играет роли внутри пары, к какому цилиндру будет подключен провод (автор видео - канал SpawnyXC90) сами КЗ сами КЗ не полярные, о неважно.

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

  1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
  2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
  3. Далее производится снятие успокоителей цепи - среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
  4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
  5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые элементы должны составлять ущерб 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
  6. В том, если при настройке фаз нужно повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Видео «Инструкция по выставлению зажигания»

Наглядная инструкция о том, как выполнить настройку зажигания в Газели, приведена в ролике (автор - канал ГАЗ 3110 Волга).

Катушка зажигания ЗМЗ-406

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя.

Катушки зажигания (2 шт.) Установлены сверху двигателя.

Устройство катушки зажигания показано на рисунке.

Катушка зажигания - это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, сверху секций намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2.

Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При следующем повороте коленчатого вала электрический разряд произойдет в свече четвертого цилиндра.

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверить исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам - не более 900 Ом.

Снятие катушки

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка катушки

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем проверить двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивления вторичной обмотки катушки

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5–7 кОм.

Если измеренные параметры соответствуют указанным, катушку необходимо заменить.

Зажигание 406 двигатель инжектор

Из этого видео ролика вы узнаете как правильно установить зажигание на 406 моторе автомобиля Газель. В некоторых случаях есть некоторые нюансы правильной установки меток ВМТ на механизме ГРМ.

В данном же случае классическая установка зажигания в двигателе ЗМЗ 406 на Газели когда с цепями и распредвалами все в.

Ищем сразу метку на коленвале (на видео отчетливо видно её местонахождения). Затем устанавливаем распредвалы по метка (маленькие дырочки в звездах валов должны установлены по краю головки блока).

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 системы зажигания DIS (двойная система зажигания).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с помощью парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод - катушки неполярные.Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) - зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь - полярность не важна - можно подключить:

Вариант 1: Верхний контакт катушки - желтый, нижний контакт - зеленый.

Вариант 2: Верхний контакт катушки - зеленый, нижний контакт - желтый.

Высоковольтные выходы - полярность не важна - можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) - голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее - аналогично паре 1-4 - полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к форме катушке зажигания является правильность их трассировки.Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 - прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ – 406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30. 3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления сигналами от датчиков, устройств на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1.Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30. 3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверьте сопротивление вторичной обмотки, подключенного омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные значения отличаются от указанной, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятии.

Вв провода ваз 2112 от ЗМЗ 406

Порядок подключения в / в проводов ЗМЗ 405, 406, 409

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 системы зажигания DIS (Double Ignition System) .

В системе DIS используются катушки зажигания с двумя высоковольтными проводами.Каждая катушка работает с помощью парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров устанавливается ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод - катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) - зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь - полярность не важна - можно подключить:

Вариант 1: Верхний контакт катушки - желтый, нижний контакт - зеленый.

Вариант 2: Верхний контакт катушки - зеленый, нижний контакт - желтый.

Высоковольтные выходы - полярность не важна - можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) - голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее - аналогично паре 1-4 - полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к таким катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 - прочтите, чтобы не повторить эту ошибку.

Вв провода ваз 2112 от змз 406

Плюсы:
+ Быстрая доставка в пределах Москвы

Минусы:
- Высокая стоимость

Плюсы:
+ быстрая доставка
+ удобное расположение пунктов выдачи заказов
+ возможность частичного выкупа

Минусы:
- не всегда правильно выдают все коробки по многоместным заказам.

Плюсы:
+ быстрая доставка
+ удобное расположение пунктов выдачи заказов
+ можно осмотреть товар до оплаты и отказаться

Минусы:
- не везде можно оплатить картой

43 Плюсы:
+ возможность забрать заказ круглосуточно в большой части почтоматов (50%)
+ быстрая доставка
+ удобное расположение почтоматов

Минусы:
- оплатить покупку наличными в терминале нужно без сдачи или сдача зачисляется на мобильный телефон
- нельзя осмотреть товар до оплаты
- нет частичного выкупа товара

Плюсы:
+ удобное расположение пунктов выдачи заказов
+ широкая география по населенным пунктам

Минусы:
- нет частичного выкупа
- ограничения по весу до 13 кг

Порядок подключения высоковольтных проводов УМЗ , 4216

Порядок подключения свечных проводов на карбюраторных моторах ГАЗ, УАЗ 402.

Отсчет цилиндров всегда начинается от передка машины.

Порядок подключения высоковольтных проводов УМЗ 4216

Здесь представлены некоторые сложности из-за разнообразия вариантов, предлагаемых производителей.

Вариант УМЗ 4216 с раздельными катушками от 406 мотора.

Главное - не перепутать местами низковольтные провода управления катушками. Они почти одинаковой длины - будьте внимательны! Ближе к передку пара 1-4, сзади пара 2-3.Можно менять местами бронепровода 1 с 4, 2 с 3.

ДвигательУМЗ 4216 с модулем зажигания.

Главное знать, что отсчет цилиндров начинается от переднего бампера автомобиля.

Нумерацию проводов на модуле смотрим глазами. Возможны два варианта нумерации по часовой стрелке - 1234 и 1423. Поэтому обязательно проверяем ваш конкретный модуль. На фото нумерация модуля 1234.

Свечи и высоковольтные провода ЗМЗ 405, 406

Владельцам ГАЗ и УАЗ с моторами 405, 406, 409.Свечи и в / в провода - частые ошибки, приводящие к привлекбу.


Довольно часто приезжают машины с моторами ЗМЗ 405-406 с очень плохо работающим двигателем - троят, трясутся, плохо тянут и много жрут. В большинстве случаев причина - неисправность высоковольтной цепи зажигания. Из строя выходят катушки (в том числе по причине слишком сильной крепления болтов к крышке клапанов), в / в провода, наконечники.

Удивительно, но часто в этом виноваты сами владельцы. Многие, и я в том числе, рекомендуют замену заводских проводов и наконечников на силиконовые.Клиенты покупают дорогие провода, и ставят их прямо на свечи из-под заводских ГАЗовских наконечников.

Подводит невнимательность - на контактные свечи должен быть навинчен утолщающий наконечник, который не предусмотрен при использовании заводских наконечников. В результате между наконечником провода и контактом свечи выжигает 2-3 мм, искра со временем (1-2 месяца) выжигает центральную жилу провода - и все - машина на диагностику, провода в мусорный ящик.

Вторая распространенная ошибка - использование в моторах 405,406,409 свечей зажигания от инжекторных ВАЗов типа А17ДВРМ с зазором 1 мм. Заводом-изготовителем в моторах ЗМЗ-405,406,409 предусматривает использование свечей зажигания А14ДВР или их аналогов с искровым промежутком 0,8 мм.

Катушки зажигания 405.3705, 3032.3705, свечи зажигания АУ14ДВРМ

Катушки зажигания 405.3705 производства ПО, 3032.3705 производства ЗАО МЗАТЭ-2 и 405.3705-10 производства ЗАО СОАТЭ устанавливаются в системе зажигания двигателя ЗМЗ-40911 и УАЗ-3741 УАЗ-37 3909, санитарных автомобилейх УАЗ-3962, грузовых автомобилейх УАЗ-3303 и микроавтобусах УАЗ-2206.

Катушки зажигания 405.3705, 3032.3705, свечи зажигания АУ14ДВРМ и высоковольтные провода 4062.3707320 для двигателя ЗМЗ-40911 на Уаз вагонной компоновки.

Катушки зажигания 405.3705, 405.3705-10 и 3032.3705 - двухвыводные, генерируют напряжение воспламенения одновременно для двух свечей зажигания. Катушки зажигания в количестве двух штук установлены на крышке клапанов двигателя ЗМЗ-40911.

Катушки зажигания 405.3705, 405.3705-10 и 3032.3705 представляют собой источник высокого напряжения, аналогичный по трансформатору и предназначению для вырабатывания электрического тока высокого напряжения, необходимого для образования искры в свечах зажигания и воспламенения рабочей смеси в цилиндрах двигателя.

Сопротивление первичной и вторичной обмоток катушек зажигания 405.3705, 405.3705-10 и 3032.3705 при температуре плюс 25 градусов.

Для правильной работы двигателя ЗМЗ-40911 на автомобиле Уаз, при подключении катушек зажигания 405.3705, 405.3705-10 и 3032.3705 необходимо соблюдать порядок подключения высоковольтных проводов с наконечниками к свечам зажигания соответствующих цилиндров.

К левой катушке зажигания (по ходу двигателя) подключаются высоковольтные провода от свечей второго и третьего цилиндров.К правой катушке зажигания (по ходу двигателя) подключаются высоковольтные провода от свечей первого и четвертого цилиндров.

Порядок установки высоковольтных проводов на двигателе ЗМЗ-40911 автомобилей Уаз вагонной компоновки.

Свечи зажигания для двигателя ЗМЗ-40911 автомобилей Уаз.

На двигателе ЗМЗ-40911 устанавливаются свечи зажигания АУ14ДВРМ ГОСТ Р 53842, Brisk DR17YC или аналогичные - малогабаритного исполнения, с помехоподавительным резистором. Четыре свечи зажигания ввернуты в головку блока цилиндров по центру камеры сгорания. Зазор между электродами свечей зажигания должен быть в пределах 0,70-0,85 мм.

Наконечник свечей зажигания 4052.3707200.

Наконечники свечей зажигания применяются для упрощения подключения проводов высокого напряжения в связи с тем, что свечи зажигания расположены в труднодоступном месте, в колодцах головки блока цилиндров. Контактная головка свечи зажигания входит в наконечник.В контактное гнездо вводится наконечник соответствующего провода высокого напряжения. Сопротивление исправного наконечника свечей зажигания 4052.3707200 должно быть в пределах 4760-6440 Ом.

Высоковольтные провода 4062.3707320, 4062.3707305, 4062.3707300, 4062.3707330 для двигателя ЗМЗ-40911 автомобилей Уаз.

Высоковольтные провода изготавливаются из провода марки К-46 ПВППВ или провода марки К-25 ПВППВ. Высоковольтный провод 4062.3707320 предназначен для соединения катушки зажигания и свечи зажигания в цилиндре, его длина - 130 мм. Высоковольтный провод 4062.3707305 предназначен для соединения катушки зажигания и свечи зажигания во втором цилиндре, его длина - 210 мм.

Высоковольтный провод 4062.3707300 предназначен для соединения катушки зажигания и свечи зажигания в третьем цилиндре, его длина - 290 мм. Высоковольтный провод 4062.3707330 предназначенный для соединения катушки зажигания и свечи зажигания в цилиндре, его длина - 400 мм.

Похожие статьи:

  • Семейство автомобилей УАЗ-3303, цельнометаллический фургон УАЗ-3741, микроавтобус УАЗ-2206 и санитарная машина УАЗ-3962, история создания и особенности конструкции.
  • Проект Вагон, многоцелевые полноприводные армейские джипы УАЗ-3171, УАЗ-3172, УАЗ-3972 и оригинальный плавающий джип УАЗ-3907, история создания и особенности конструкции.
  • Легкий полноприводной грузовик УАЗ-452, особенности конструкции, военные варианты автомобилей и оборудования на базе УАЗ-452.
  • Легкий многоцелевой полноприводной бескапотный вездеход УАЗ-450 и его модификации, история создания, характеристики и особенности конструкции.
  • Микроавтобус УАЗ-3303 Т-12.02 Кубанец, книжная лавка, автоклуб и передвижной музей для филармоний, театров, концертных коллективов и музеев.
  • Обзор всесезонных шин Cooper Discoverer S / T Maxx POR для внедорожников, конструкция Armor-Tek3 и особенности устройства протектора шины.

Катушка зажигания МзАТЭ-2 ОКА, ГАЗ. Код ОЕМ: 3012.3705

Артикул: 3012.3705
Катушка зажигания ГАЗель, Волга, ОКА инжекторный двигатель с впрыском топлива ЗМЗ 406, 409

По конструкции катушка сухая, то есть немаслонаполненная, и имеет:

магнитопровод с обмоткой;
два штекера для подключения низковольтных цепей, электропитания и управления;
два продолжения гнезда для подключения высоковольтных проводов.

В магнитопроводе выполнены четыре отверстия для крепления катушки винтами (болтами) М5.

  1. Напряжение электропитания: 6 ... 18В.
  2. Сопротивление первичной обмотки: 0,35 ± 0,02 Ом.
  3. Сопротивление вторичной обмотки: 13 ± 0,2 Ом.
  4. Индуктивность первичной обмотки на частоте 100 Гц: 2,22 ± 0,2мГн.
  5. Выходное напряжение: не менее 24кВ.
  6. Ток коммутации в первичной цепи: не более 7,5А.
  7. Энергия искрового разряда: не менее 50мДж.
  8. Длительность разряда: не менее 2,2мс.
  9. Частота коммутации тока в первичной цепи: 1 ... 133Гц.
  10. Масса катушки: 0,65 кГ.

Для соединения катушки зажигания со свечами зажигания должны быть высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.

Чтобы купить Катушка зажигания МзАТЭ-2 3012. 3705 ОКА, ГАЗ, или получить дополнительную консультацию по товару, свяжитесь с менеджером интернет-магазина М8AUTO.
Если у вас остались вопросы относительно качества, цены, применения и других характеристик товаров - звоните не раздумывая! Опытные менеджеры интернет-магазина М8AUTO готовы квалифицированную консультацию.

Товарная группа Катушка зажигания
Производитель МЗАТЭ 2
Страна Россия

Возможности самовывоза товара: КатушкаЭлектушка3705 ОКА, ГАЗ в день заказа по адресу размещеня магазина «M8AUTO» Украина, Харьковская обл. г. Дергачи ул. Сумской шлях 163 д.

Проводка для автомобилей ЗМЗ-406 в Запорожье

-4%

429 ₴ 445 ₴

Купить

Провода высоковольтные ГАЗ 3110, 3302, 3310 ЗМЗ 406 дв. (бронепровода с наконечниками) SLON (Россия) +380 (96) 65 ... показать

из Мелитополя в Запорожье

1 019,90 ₴

Купить

Провод выс вольт газа 3110 406дв FC106 406 3707247 52 57 Finwhale 25842 +380 (68) 07. .. показать

из Мелитополя в Запорожье

218,10 ₴

Купить

Провод выс вольт газа 3110 406дв без накоротного силикона HC10416 406 3707080 hort 38748 +380 (68) 07 ... показать

из Мелитополя в Запорожье

488,80 ₴

Купить

Провод высвольт ГАЗ 3110 406дв с наконечником АТ 321N 406 3707247 52 57 AT 21713 +380 (68) 07 ... показать

из Мелитополя в Запорожье

392 ₴

Купить

Провода высоковольтные ГАЗ 3110 Волга, 2705, 2217, 3302 Газель (бронепровода двиг.ЗМЗ 406) AURORA (Польша) +380 (96) 65 ... показать

из Мелитополя в Запорожье

426 ₴

Купить

Провода высоковольтные газ 2705, 3102, 3110, 3111 волга, 3302 газель (змз 406, стандарт T696H ) tesla (чехия) +380 (96) 65 ... показать

из Мелитополя в Запорожье

490,80 ₴

Купить

Провод выс вольт газа 3110 406дв с наконечником aurora IL GA3302 406 aurora 63638 +380 (68) 07 ... показать

из Мелитополя в Запорожье

553,60 ₴

Купить

Провод выс вольт газа 3110 406дв с наконечником кита п с FE106 406 3707247 52 57 кит 56171 +380 (68) 07. .. показать

из Мелитополя в Запорожье

463,80 ₴

Купить

Провод выс вольт ГАЗ 3110 406дв с наконечником пакет LA 321NE 406 3707247 52 57 LSA 38591 +380 (68) 07 ... показать

из Мелитополя в Запорожье

-5%

457 ₴ 481 ₴

Купить

Провода высоковольтные газ 2705, 3102, 3110, 3111 волга, 3302 газель (змз 406, супер T712S) tesla (чехия) +380 (96) 65 .. . показать

из Мелитополя в Запорожье

509,90 ₴

Купить

Провод высвольт газа 3110 406дв с наконечниками силикон HC10406 ​​406 3707080 hort 56441 +380 (68) 07... показать

из Мелитополя в Запорожье

636,20 ₴

Купить

Провод выс вольт газ 3110 hola Intensive с наконечниками HL415 406 3707080 hola 35825 +380 (68) 07 ... показать

из Мелитополя в Запорожье

295 ₴

Купить

Провод выс вольт ГАЗ 3110 406дв с након компл 406 3707247 01 ДорожнаяКарта 58833 +380 (68) 07 ... показать

из Мелитополя в Запорожье

99,70 ₴

Купить

Провод высвольт газа 3110 406дв без наконечника zollex ZP 33 406 3707247 52 57 zollex 27121 +380 (68) 07. .. показать

из Мелитополя в Запорожье

530,70 ₴

Купить

Провод выс вольт газа 3110 406дв с наконечником gumex 14438 GUM 406 3707250 gumex 64106 +380 (68) 07 ... показать

из Мелитополя в Запорожье

154,70 ₴

Купить

Провод высвольт газа 3110 406дв без накачки high performance HC20416 406 3707080 hort 38734 +380 (68) 07 ... показать

из Мелитополя в Запорожье

113,80 ₴

Купить

Провод выс вольт газ 3110 406дв без наконечника epdm пакет AT 317NE 406 3707247 52 57 AT 29662 +380 (68) 07... показать

из Мелитополя в Запорожье

138,90 ₴

Купить

Провод выс вольт ГАЗ 3110 406дв без наконечника силикон коробка АТ 317N 406 3707247 52 57 AT 21709 +380 (68) 07 ... показать

из Мелитополя в Запорожье

465,40 ₴

Купить

Провод высвольт газа 3110 406дв с наконечником epdm пакет ат 321NE 406 3707247 52 57 AT 31958 +380 (68) 07 ... показать

из Мелитополя в Запорожье

522,30 ₴

Купить

Провод выс вольт газа 3110 406дв с наконечником большой мощности LPG AT 321S 406 3707247 52 57 AT 53244 +380 (68) 07. .. показать

из Мелитополя в Запорожье

104,90 ₴

Купить

Провод выс вольт газа 3110 406дв без наконечника zollex premium коробка ZP 43 406 3707247 52 57 zollex 47667 +380 (68) 07 ... показать

из Мелитополя в Запорожье

210 ₴

Купить

Провода свечные ГАЗ 406 (без наконечника) Tesla +380 (50) 58 ... показать

из Киева в Запорожье

525 ₴

Купить

Провода свечные ГАЗ 406 (с наконечником) Тесла +380 (50) 58... показать

из Киева в Запорожье

560 ₴

Купить

Провода свечные ГАЗ 406 (с наконечником) (силикон) Tesla +380 (50) 58 ... показать

из Киева в Запорожье

230,04 ₴

Купить

Провода высоковольтный Волга, Газель ЗМЗ 406 Truckman 406-3707252 +380 (63) 47 ... показать

из Харькова в Запорожье

264,12 ₴

Купить

Провод высоковольтный Волга, Газель ЗМЗ 406 СЭТ 406.3707244-01 +380 (63) 47 ... показать

из Харькова в Запорожье

326,60 ₴

Купить

Провод высоковольтный Газель, Волга ЗМЗ 406 TESLA +380 (63) 47. .. показать

из Харькова в Запорожье

550 ₴

Купить

Высоковольтные премиум-провода Газ 3310 16V, Газель 405-406 16V, Волга 16V, Польша +380 (97) 74 ... показать

из Киева в Запорожье

495 ₴

Купить

Высоковольтные премиум-провода PEUGEOT 205, 306, 405, 406, 806, Partner, Boxer, Польша +380 (97) 74 ... показать

из Киева в Запорожье

550 ₴

Купить

НУЛЕВОГО сопротивления провода Газ 3310 16V, Газель 405-406 16V, Волга 16V, Польша +380 (97) 74... показать

из Киева в Запорожье

24

344,85 ₴ / компл.

Купить

Провода зажигания ГАЗ 406 дв. с наконечн., АТ (321НЕ) п / силикон +380 (67) 44 ... показать

из Киева в Запорожье

59,24 ₴ / компл.

Купить

Провода зажигания ГАЗ 406 дв. без наконечн., AT (317NE) п / силикон +380 (67) 44 ... показать

из Киева в Запорожье

90,48 ₴ / компл.

Купить

Провода зажигания ГАЗ 406 дв. без наконечн., AT (317N) силикон +380 (67) 44 . .. показать

из Киева в Запорожье

628 ₴

Купить

Провод выс / вольт газ-3110 hola "интенсивный" с наконечниками (HL415), 406-3707080 ( hola) +380 (63) 70 ... показать

из Житомира в Запорожье

515 ₴

Купить

Провод выс / вольт газ-3110 (406дв.) с наконечником. Finwhale п / с (FE106), 406-3707247 / 52/57 (Finwhale) +380 (63) 70 ... показать

из Житомира в Запорожье

431 ₴

Купить

Провод выс / вольт газ-3110 (406дв .) с наконечником. aurora (IL-GA3302.406) aurora) +380 (63) 70 ... показать

из Житомира в Запорожье

980 ₴ / компл.

Купить

Провод зажигания серия FC газ дв.406 под угл. након. 4шт. FC106, финвит 406-3707247 / 52/57 +380 (63) 11 ... показать

из Киева в Запорожье

640 ₴ / компл.

Купить

Провод зажигания серия FE газ дв.406 силикон 5шт. FE106, финвит 406-3707247 / 52/57 +380 (63) 11 ... показать

из Киева в Запорожье

390 ₴ / компл.

Купить

Провод зажигания ЗМЗ 405,406,409 силикон с након. компл. DECARO 406.3707247-02 +380 (63) 11 ... показать

из Киева в Запорожье

-30%

144,90 ₴ / компл. 207 ₴ / компл.

Купить

Провод зажигания ЗМЗ 405,406,409 силикон компл. 406.3707245-01 +380 (68) 15 ... показать

из Днепра в Запорожье

-30%

196,70 ₴ / компл. 281 ₴ / компл.

Купить

Провод зажигания ЗМЗ 405,406,409 ЕПДМ с након.компл. 406.3707247-01 +380 (68) 15 ... показать

из Днепра в Запорожье

-30% 24

251,30 ₴ / компл. 359 ₴ / компл.

Купить

Провод зажигания ЗМЗ 405,406,409 силикон с након. компл. (DECARO) 406.3707247-02 +380 (68) 15 ... показать

из Днепра в Запорожье

109 ₴ / компл.

Купить

Провод зажигания ГАЗ (дв.406) под угл. након., ПВВП (код EPZ176, Raider) (4шт) (Цитрон) 406.3707247 +380 (67) 51 ... показать

из Кривого Рога в Запорожье

24

415 ₴ / компл.

Купить

Провода зажигания газель, волга с двиг. змз 406 (силикон D провода = 7 мм.) премиум 406.3707247-01 +380 (67) 51 ... показать

из Кривого Рога в Запорожье

24

356 ₴ / компл.

Купить

Провод зажигания ЗМЗ 405,406,409 силикон с након. компл. (DECARO) 406.3707247-02 +380 (67) 51 ... показать

из Кривого Рога в Запорожье

305,99 ₴

Купить

Провод зажигания ЗМЗ 405, 406, 409 ЕPDM с након. Комплект (Дорожная Карта) 406.3707247-01 +380 (98) 16 ... показать

из Киева в Запорожье

224,64 ₴

Купить

Провод зажигания ЗМЗ 405, 406, 409 силикон комплект (Дорожная карта) 406.3707245-01 +380 (98) 16 ... показать

из Киева в Запорожье

391,50 ₴

Купить

Провод зажигания ЗМЗ 405, 406, 409 силикон с наконечником комплект (DECARO) 406.3707247-02 +380 (98) 16 ... показать

из Киева в Запорожье

438,73 ₴

Купить

Провода высоковольтные газ 2705, 3102, 3110 (змз 406), 3111 волга, 3302 газель (змз 406) (стандарт T696H) tesla +380 (99) 60. .. показать

из Киева в Запорожье

470,23 ₴

Купить

Провода высоковольтные газ 2705, 3102, 3110 (змз 406), 3111 волга 3302 газель (змз 406) (супер T712S) tesla +380 (99) 60 ... показать

из Киева в Запорожье

450,07 ₴

Купить

Провода высоковольтные газ 2705, 3102, 3110 (змз 406), 3111 волга, 3302 газель (змз 406) (стандарт T696H) tesla +380 (50 ) 88 ... показать

из Киева в Запорожье

486,68 ₴

Купить

Провода высоковольтные газ 2705, 3102, 3110 (змз 406), 3111 волга 3302 газель (змз 406) (супер T712S) tesla +380 ( 50) 88... показать

из Киева в Запорожье

207 ₴

Купить

Провод акб газ 3110 дв. змз 406 "карген) +380 (98) 94 ... показать

из Харькова в Запорожье

273 ₴

Купить

Провод акб газ 3110 дв. змз 406" карген) +380 (98) 94 ... показать

из Харькова в Запорожье

195 ₴

Купить

Провод акб газель дв. змз 406 "cargen) +380 (98) 94 ... показать

из Харькова в Запорожье

10

643 ₴

Купить

Проводка низковольтная ГАЗ 33021 (402, 406 двигатель без погружного насоса) задняя часть Украина +380 ( 67) 46.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
