Блок питания для светодиодной ленты своими руками

Современная электроника часто комплектуется внешними источниками питания на 5В, 12В, 19В. После того как прибор выходит из строя, они часто валяются в кладовке или тумбочке.

• 5V — это напряжение зарядных устройств для телефонов и USB;
• 12V — используется в компьютерах, некоторых планшетах, ТВ, сетевых маршрутизаторах.
• 19V — в ноутбуках, мониторах, моноблоках.

Мы будем рассматривать, каким образом можно адаптировать любой блок питания для светодиодной ленты на 12В. Будут только простые и бюджетные варианты доступные каждому. Зарядники на 5В не подходят. Но из таких зарядников я делаю ночники, на корпус приклеивается от 3 или 6 диодов. Ночью светит не ярко, в самый раз.

Содержание

• 1. Источники питания на 12V
• 2. БП на 19V
• 3. Характеристики импульсных стабилизаторов
• 4. Простые схемы своими руками
• 5. Видео, как доработать своими руками
• 6. Готовые модули из Китая
• 7. Питание и драйвер в одном модуле
• 8. Где купить дешево?

Источники питания на 12V

БП от маршрутизатора 12V, 1А

Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности светодиодной лентой на кухне. Такие блоки делятся на 2 основных вида:

1. старые на трансформаторах, отличаются большим весом;
2. современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.

Использовать на трансформаторах не рекомендую. При установке светодиодной ленты я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.

БП на 19V

БП ноутбучного типа на 19В, 90W

Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.

У меня давно валяется отличный блок питания для светодиодов на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим  небольшой  понижатель со стабилизатором. Существует два типа.

Тип №1

Стабилизатор  на 7812

Стабилизатор на микросхеме типа КРЕН 7812 (lm317), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.

Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:

• LM2596 power supply;
• 12v switching regulator;
• voltage regulator 12v 7a;

Характеристики импульсных стабилизаторов

Специалист на видео инструкции расскажет основные технические характеристики современных импульсных стабилизаторов, схемотехнику и рекомендации по их правильному использованию. Чтобы вы своими руками не спалили его во время экспериментов.

Простые схемы своими руками

Примеры готовых импульсных модулей на 36W

..

Если вышеописанные БП вам не подходят, то блок питания для светодиодной ленты 12в можно спаять по схеме своими руками. Для самодельного потребуется много времени и немало деталей, не буду рассматривать полные схемы для подключения к сети 220B. при современном развитии электроники их проще купить у китайцев. Есть схемы для сборки своими руками еще на TL594 и других новых элементах. Но мне больше нравится описанный ниже, легко повторяется за 10 минут.

Рассмотрим оптимальный и современный на LM2596. Потребуется установить всего 4 радиоэлемента. Аналоги, схожие по функционалу, это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

• фиксированное 12 V, LM2596-12, указано в конце маркировки;
• регулируемый вариант LM2596ADJ;
• цена в России одной 170 р.. В Китае весь собранный блок на LM2596 стоит 35р. включая доставку.

Характеристики

Параметр	Значение
Входное напряжение, не более	40В
Вольт на выходе	3-37В
Выходной ток	3А
Срабатывание защиты по току	3А
Частота преобразования	150 кГц

Видео, как доработать своими руками

Коллега подобно расскажет, как подключить и настроить стабилизатор к блоку питания от ноутбука на 19V.

Готовые модули из Китая

Вариант с регулятором  на выходе от 3 до 37В

В первой схеме будем использовать LM2596ADJ с регулируемым вольтажом на выходе. Выпускаться она может в разных корпусах, но самый оптимальный как на картинке. Плюсом такой конструкции будет возможность регулировать яркость led ленты без диммера.

Схема с фиксированным 12B

Стабилизатор на микросхеме LM2596-12, отсутствует переменный резистор для регулировки, на выходе ровно 12B. Схема проще на одну детальку.

Питание и драйвер в одном модуле

Универсальный блок с 3 регуляторами

Универсальный вариант, регулируется сила тока и напряжение. Можно запитать не только диодную ленту, но и светодиоды. то есть может выступать в качестве драйвера и электронного трансформатора.

На видео ролике вам покажут как пользоваться и настраивать самостоятельно универсальный вариант модуля с драйвером, регулируемой силой тока.

Где купить дешево?

Бывает, что у вас дома не оказалось БП подходящего от бытовых приборов, но точно есть у других, тоже валяется без дела. Сперва спросите у знакомых или соседей, наверняка что то есть. За пару сотен или жидкую валюту вы можете сними договорится.

Большой ассортимент  вы найдете на Авито и на местных форумах. Многие избавляются от ненужного хлама и продают БП за символическую цену, потому что выбрасывать жалко, а реальную стоимость не знают. Таким образом, я часто покупаю хорошие приборы, тем более торг никто не отменял. Недавно мне удалось купить фирменный ACER от моноблока на 190W за 400 р. Он герметичен и высокого качества, так как компьютерная электроника требует очень стабильного и качественного питания в отличие от диодной ленты.

Выбираем блок питания для светодиодной ленты 12 В

Светодиодную ленту на 12 В можно подключить к сети переменного тока 220 В множеством способов. Но правильное решение всего одно – это подключение через блок питания (БП) с функцией стабилизации напряжения. БП можно сконструировать своими руками, но для большинства это неподходящий вариант. В данной статье рассмотрим подробно, как подобрать блок питания для светодиодной ленты на 12 вольт в любом специализированном магазине электроники.

Забегая вперед, хочется отметить, что обычно сделать правильный выбор несложно – достаточно узнать о существующих моделях и сделать пару простых расчетов. Но обо всем по порядку.

Виды

Блоки питания для светодиодных лент с питанием от 12 вольт не имеют единой классификации, но все их условно можно разделить исходя из технических, конструктивных и функциональных особенностей. Рассмотрим этот момент более детально.

Вариант исполнения

Негерметичный блок питания представляет собой конструкцию открытого типа, чаще в перфорированном стальном корпусе. В таком исполнении все элементы печатной платы прекрасно охлаждаются естественным путём. Открытый БП для светодиодной ленты имеет наибольшие габариты, поэтому требует достаточно много места для монтажа. Однако этот недостаток не влияет на работу и является следствием применения недорогих радиодеталей большего размера с низкой плотностью монтажа. Положительным моментом негерметичных блоков питания с выходным напряжением 12 В является возможность их выбора в широком диапазоне выходных мощностей от 6 до 400 Вт.

Полугерметичный источник питания (ИП) для светодиодной ленты защищен от мелких посторонних предметов и изготавливается в корпусе из пластмассы или пластика. При равных соотношениях мощностей, полугерметичный БП обладает меньшими габаритами, чем его аналог в открытом исполнении. Минимальный порог мощности, отдаваемой в нагрузку, составляет примерно 60 Вт, так как выпускать маломощные устройства экономически нецелесообразно.

Сетевой адаптер является разновидностью полугерметичных блоков питаний, отличающийся форм-фактором. По внешнему виду он очень похож на зарядное устройство для мобильного телефона. Минусом является то, что компактный размер корпуса ограничивает нагрузочную способность в подключении светодиодной ленты на отметке в 2 А (24 Вт).

Герметичный блок питания имеет сразу несколько положительных аспектов. Корпус, выполненный из качественного материала, который защищает начинку устройства от любого воздействия внешней среды.

Его размеры соизмеримы с полугерметичным вариантом исполнения. Источники напряжения на 12 В с отдачей в нагрузку не более 36 Вт могут выпускаться в герметичном пластмассовом корпусе. Корпуса более мощных моделей делают из сплавов алюминия. Алюминиевый корпус дополнительно выполняет функцию радиатора для силовых элементов схемы блока питания.

Степень защиты от влаги и пыли

Любой промышленно выпускаемый корпус для электрического оборудования проходит тест на возможное проникновение внутрь твердых предметов и влаги по утвержденным международным стандартам. В результате устройству присваивается определенная степень защиты (сокращенно IPxx, где xx – это двузначное число), которая определяет возможные допустимые условия его эксплуатации.

Уровень защиты по стандарту IP является обязательной характеристикой блоков питания для светодиодной ленты, так как этот параметр указывает на допустимые условия эксплуатации и является одним из ключевых при выборе изделия. Рассмотрим три наиболее распространенных степени защиты блоков питания для LED-лент с напряжением питания 12 вольт:

1. IP 20, источник питания имеющий открытый тип корпуса. Элементы схемы защищены металлическим кожухом с отверстиями диаметром не менее 12,5 мм. Электрическая схема хорошо защищена от прикосновений пальцев и крупных предметов, защита от воды и мелких предметов отсутствует.
2. IP 54 блок питания для светодиодной ленты на 12 В с частичной герметизацией. Имеет полную защиту от контакта с предметами и частично с пылью. Брызги воды любой направленности не способны проникнуть внутрь устройства.
3. IP67 или IP68. Изделия в герметичном корпусе с полной защитой от пыли. В первом варианте допускается кратковременное погружение в воду, во втором устройство может длительно работать под водой. Обычно применяются в подсветке с помощью светодиодных лент на улице.

Выбирая источник питания нужно помнить: чем выше IP-защита, тем дороже изделие. Если необходимости в защите от влаги и пыли нет, рекомендуется выбрать блок питания с IP20.

Особенности схемотехники БП

По принципу действия все блоки питания делятся на 3 вида: линейные, импульсные и бестрансформаторные (ниже представлено по одному варианту их схем). БП линейного типа, как изобретение прошлого века, активно применялись до появления импульсных источников питания. Их схема предельно проста: понижающий трансформатор, выпрямитель, фильтр и интегральный стабилизатор.

Изготовленные с приличным запасом прочности, они выдерживают перегрузки и длительно работают на холостом ходу. Но громоздкий и дорогой трансформатор большой массы в тандеме с низким КПД натолкнули ученых на создание импульсных блоков питания.

Импульсный блок питания для светоизлучающей LED-ленты на 12 В схемотехнически немного сложнее, но выгодно отличается высоким КПД, малым весом и компактными размерами.

Единственный серьёзный недостаток – это запрет на включение без нагрузки. В этом режиме большая вероятность выхода из строя силового транзистора. Но эта проблема уже решена путем введения обратной связи. В результате на холостом ходу выходное напряжение не выходит за рамки допустимого значения.

Блоки бестрансформаторного типа – практически не применяются для питания светодиодных лент. В них сетевое напряжение 220 В понижается с помощью RC-цепочки с дальнейшей стабилизацией.

Несмотря на то что это самый дешевый способ получения напряжения нужного уровня, он ещё и самый опасный. Бестрансформаторные источники не имеют гальванической развязки с сетью. Это свидетельствует о невидимом присутствии высокого потенциала на всех элементах электрической цепи. По этой причине они не продаются отдельно, а являются составной частью электронных устройств, например, дешевых светодиодных ламп.

Для светодиодной ленты на 12 вольт рекомендуется использовать импульсный блок питания.

Дополнительные функции

Сегодня на рынке можно встретить блоки питания с самыми разнообразными дополнительными функциями: от простого индикатора напряжения на светодиоде, до дистанционного управления напряжением. В одних случаях дополнения могут быть очень кстати, в других – совершенно бесполезны. Перед выбором изделия рекомендуется четко определиться с требованиями и функциями изделия.

Расчет мощности блока питания

В некоторых случаях расчет БП для светодиодной ленты попросту не требуется. К примеру, если требуется подключить 1 метр светодиодной ленты на SMD светодиодах 3528 с питанием от 12 вольт. Рассчитывать нечего – подойдет любой источник питания со стабильным выходным напряжением 12 В. Если же идет речь о боле мощной нагрузки, то тут уже придется немного «повозиться» с цифрами.

Мощность блока питания подбирается, отталкиваясь от максимальной длины и мощности потребления одного метра LED-ленты. Чтобы упростить задачу с расчетом мощности, предлагаем воспользоваться справочными данными в таблице ниже.

Так как рассчитать блок питания для светодиодной ленты? Произвести расчет можно самостоятельно по формуле P_общ. = P_отр. × L × 30%. В данной формуле P_отр. – потребляемая мощность 1 метра LED-ленты, L – полная длинна отрезка, 30% – запас мощности.

Пример расчета. Допустим, необходимо рассчитать мощность БП для трёхметрового отрезка светодиодной ленты SMD 3528 с плотностью LED-чипов 60 штук в 1 метре. Отрезок длиною в 1 метр потребляет 4,8 Вт, следовательно, 3 метра будут потреблять 14,4 Вт. Если приобрести блок питания близкой к расчетной мощности, то он будет работать на пределе и прослужит недолго. Поэтому полученный результат должен быть дополнительно увеличен минимум на 30%. В нашем случае получится 18,7 Вт, что соответствует ближайшему стандартному значению в 20 Ватт.

Средняя стоимость

Есть четыре основных определяющих момента, от которых зависит стоимость блока питания для светодиодной ленты:

• мощность;
• вариант исполнения;
• наличие дополнительных функций;
• производитель.

Сегодня, средняя стоимость устройства на 36 Вт в открытом исполнении – 400 р. , в герметичном – 900 р. За аналогичную продукцию в 150 Вт придется заплатить около 800 р. и 3500 р. соответственно.

Полугерметичные блоки примерно на 30% дороже негерметичных. Причем наличие активного охлаждения в некоторых моделях не сильно влияет на цену (видимо из-за шума вентилятора).

Приведенные цены являются средними по России.

Полезные советы

Выбор источника питания светодиодной ленты на 12 вольт европейского бренда с мировым именем – это большой плюс, но дорого и не всегда оправдано. Китайские компании, известные во всем мире, выпускают вполне надёжные устройства по доступной цене. Для большинства случаев – это подходящий вариант по приемлемой стоимости. Совершать покупку лучше в местном магазине с гарантией или через интернет на одном из популярных магазинов. Не рекомендуется заказывать БП на 12 В напрямую из Китая. Такая экономия, как правило, обернется в лучшем случае низким качеством сборки.

Блок питания для светодиодной ленты: схемы, подбор

Диоды являются самым простым современным способом организовать дешевое освещение. Предлагаем рассмотреть, как сделать и подключить своими руками блок питания для светодиодной ленты, а также расчет мощности и подбор устройства.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища. Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам.

Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах). Рассмотрим, как правильно выбрать блок питания:

1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

2. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

3. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы. Очень важно не экономить на приспособлении с нужной мощностью.

4. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

5. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему.

Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Как сделать блок питания

Самостоятельно сделать блок питания для светодиодов достаточно просто. Для ленты на 20 ячеек Вам понадобится:

1. Трансформатор на 12 Вольт, который может передавать ток на 1 А;
2. Диодный мост с конденсатором;
3. Микросхема КР142ЕН8Б (или 7812), которая будет необходима для радиатора (ели блок питания гудит, то это проблема именно данной детали).

Соединяем все приспособления по стандартной схеме и подключаем самодельный проводник к ленте. Собрать блок можно в старый корпус от обычного мини-трансформатора, в нем же и скрыт провод.

Для удобства ниже представлена схема цепи блока питания для светодиодной ленты:

Фото — Схема цепи блока питания для светодиодной лентыФото — Схема светодиодной ленты с блокомФото — Подключение светодиодной ленты к сети

Обзор цен

Правильно соединить все части схемы не каждому под силу, поэтому часто более выгодно приобрести уже готовый трансформатор. Купить компактный и герметичный блок питания можно в любом магазине электрических товаров.

Город	Цена блока питания на SLG-BP-50-24
Барнаул	350
Брянск	300
Воронеж	320
Красноярск	300
Одесса	350
Саранск	300
Тверь	300
Уфа	320
Харьков	350

Стоимость приборов может варьироваться в зависимости от производителя (Китай будет дешевле), или дополнительного функционала (с дистанционным управлением, датчиками движения и т. д.). При необходимости вполне возможна самостоятельная переделка прибора под свой вкус и потребности.

Трансформатор для светодиодной ленты 12 вольт: расчет, выбор

Новые линейные источники света, светодиодные ленты, используют в качестве светоизлучающих приборов сверхъяркие светодиоды (LED). Рабочее напряжение светодиодов составляет несколько вольт. Поэтому для питания применяют трансформатор для светодиодной ленты 12 вольт.

Часто у неискушенного человека возникают вопросы, какой трансформатор нужен для питания LED? Как рассчитать мощность трансформатора? Можно ли изготовить трансформатор своими руками? Как подобрать трансформатор из имеющихся в наличии? Можно ли обойтись без трансформатора? В этом материале читатель найдет ответы на эти и другие вопросы.

Назначение

Выпускаемые промышленностью светодиодные ленты питаются постоянным напряжением 12 или 24 вольт. Чаще применяют ленты, рассчитанные на 12 В. Поэтому питать светодиодные ленты непосредственно от осветительной сети 220 В нельзя. Для их питания необходим понижающий трансформатор. Точнее – блок питания на 12 В. Так как светодиоды работают на постоянном токе, блок питания помимо понижающего трансформатора должен содержать выпрямитель и сглаживающий фильтр.

Выпрямитель, подключаемый к вторичной обмотке трансформатора, служит для преобразования переменного тока в постоянный. В качестве выпрямителя могут использоваться диоды, собранные по мостовой или полумостовой схеме. Рабочий ток диодов должен превышать суммарный рабочий ток светодиодных лент, подключаемых к блоку питания.

На выходе выпрямителя получается пульсирующее напряжение. Частота пульсаций равна удвоенной частоте питающей сети. Для устранения пульсаций применяются сглаживающие фильтры. На практике для сглаживания пульсаций применяются электролитические конденсаторы с рабочим напряжением, превышающим выходное напряжение трансформатора. Величина емкости конденсаторов зависит от мощности блока питания.

Пульсации напряжения питания напрямую влияют на коэффициент пульсаций светового потока. Чем ниже коэффициент пульсаций света, тем комфортнее чувствует себя человек, находясь в помещении с искусственным освещением. Если емкость конденсаторов сглаживающего фильтра выбрана правильно, то коэффициент пульсаций светового потока не будет превышать нескольких процентов, что считается хорошим показателем.

Имея небольшие навыки в электротехнике из трансформатора, диодов и конденсаторов можно самостоятельно, своими руками изготовить блок питания для LED.

Виды

Для питания светодиодных лент применяют два типа блоков питания содержащих:

• обычный понижающий трансформатор;
• импульсный преобразователь напряжения (электронный трансформатор).

В качестве понижающего трансформатора, в зависимости от типа LED ленты, подойдет любой трансформатор 12В или 24В соответствующей мощности с выпрямителем и сглаживающими конденсаторами. Это может быть трансформатор, намотанный на Ш-образном или тороидальном сердечнике.

Хорошо подходят, имеющиеся в широкой продаже, тороидальные трансформаторы, предназначенные для питания низковольтных ламп для точечных светильников. Они имеют компактные размеры и мощность достаточную для подключения светодиодной ленты.

Блоки питания для светодиодных лент, выпускаемые промышленностью, обычно выполняются в виде импульсных преобразователей напряжения (инверторов). В них сетевое напряжение последовательно выпрямляется, преобразуется в высокочастотное напряжение (до 40 кГц), трансформируется импульсным трансформатором, выпрямляется и сглаживается. На таком же принципе основана работа блоков питания компьютеров, телевизоров и многих других электронных устройств.

Благодаря сравнительно большой частоте преобразования, импульсные блоки питания значительно выигрывают по массогабаритным показателям у трансформаторных БП. По той же причине они не гудят, у них низкий коэффициент пульсаций. Большим достоинством импульсных блоков питания является то, что они выдают стабильное напряжение в широком диапазоне входного сетевого напряжении.

Расчет

Независимо от того, какой тип трансформатора предполагается применить для питания светодиодной ленты, сначала нужно определить мощность подключаемой нагрузки. Для этого необходимо знать, какую мощность потребляет один погонный метр ленты и сколько метров будет потрачено для организации освещения. Такую информацию можно получить из технической документации на данный тип LED или узнать ее у продавца.

К сожалению, часто заявленные технические характеристики не соответствуют реальным. В случае если возникли сомнения, лучше произвести несложные измерения, чтобы узнать реальные цифры. Для этого светодиодную ленту необходимо подключить к подходящему источнику напряжения и измерить потребляемый ток. Таким источником может послужить лабораторный блок питания, зарядное устройство для автомобильных аккумуляторов или сам аккумулятор на 12 или на 24 вольт.

Измерения тока проводят, включив в разрыв цепи амперметр постоянного тока или используя токоизмерительные клещи постоянного тока. Вычислить мощность, потребляемую подключенной лентой можно по формуле:

P=U*I

Где P – потребляемая мощность; U – напряжение; I – потребляемый ток.

Разделив полученное значение на длину подключенной ленты, получим мощность одного погонного метра светодиодной ленты. Зная «метраж» ленты, которую предполагается установить, легко вычислить потребляемую мощность. Мощность блока питания лучше выбрать с запасом в несколько десятков процентов. Это позволит избежать излишнего нагрева, повысит надежность системы освещения.

Выбор

Как выбрать мощность трансформатора мы уже обсудили. Однако в некоторых случаях целесообразнее применить несколько трансформаторов небольшой мощности вместо одного мощного аппарата. Это может быть сделано, например, по соображениям расположения отдельных участков светодиодной ленты. Или, исходя из габаритов, когда встает вопрос, куда спрятать трансформатор большой мощности.

Мы уже останавливались на достоинствах «электронных» трансформаторов. Однако применяемые в них электронные компоненты более требовательны к эффективному охлаждению. Часто для охлаждения электроники таких БП, внутрь корпуса устанавливают вентиляторы.

К выбору блоков питания следует подходить с некоторой осторожностью, так как со временем вентиляторы иногда начинают довольно громко шуметь и для устранения шума приходится предпринимать меры. Лучше остановить свой выбор на преобразователях, в которых корпус служит радиатором для отвода тепла. Такие корпуса имеют развитую ребристую поверхность.

Выбирая трансформатор необходимо учесть место его установки. Если освещение предполагается устанавливать на улице или в сырых помещениях, необходимо выбирать аппарат с соответствующим классом защиты.

Дополнительно про выбор трансформатора можете посмотреть интересное видео. Автор дает полезные замечания, которые обязательно пригодятся при выборе трансформатора.

Подключение светодиодной ленты к трансформатору

Подключение светодиодной ленты к блоку питания не представляет особой сложности. При подключении главное не перепутать полярность и подключить плюс к плюсу, а минус к минусу. На светодиодной ленте и на блоках питания полюса обычно промаркированы. Часто для подключения LED ленты к заводским БП используются специальные разъемы. Они имеют специальные выступы – «ключи» и, поэтому, ошибиться с подключением невозможно.

Для подключения блоков питания к сети необходимо использовать кабель в двойной изоляции. Сечение жил кабеля должно быть не меньше 1.5 мм². Для подключения низкого напряжения, в зависимости от мощности нагрузки, подойдет провод или кабель с сечением жил от 0.75 мм² или больше. Такое небольшое сечение объясняется тем, что светодиоды потребляют в 8 – 10 раз меньше электроэнергии, чем лампы накаливания. Подключение кабелей к трансформаторам должно осуществляться с помощью штатных разъемов или с помощью винтовых или пружинных зажимов.

Подключение «трехцветных» (RGB) светодиодных лент имеет некоторые особенности. RGB ленты обычно работают со специальными контролерами. Поэтому при подключении трехцветных светодиодных лент к блоку питания подключается не сама лента, а контроллер, который в свою очередь питает светодиоды. Также существует ограничение на длину ленты подключаемой к контроллеру. Поэтому для наращивания цепочки светодиодных лент используются специальные усилители. Эти усилители также должны получать энергию от блока питания.

Еще следует сказать несколько слов об электромагнитной совместимости. Импульсные блоки питания для светодиодных лент могут быть причиной помех. Поэтому стоит подумать о применении сетевых фильтров. Для эффективного подавления помех они должны располагаться в непосредственной близости от БП.

Как самому сделать трансформатор

Простейший трансформатор для светодиодной ленты можно изготовить самостоятельно. Сначала необходимо рассчитать мощность и потребляемый светодиодной лентой ток. Исходя из потребляемой мощности, выбрать понижающий трансформатор на 12 В. Также понадобятся четыре выпрямительных диода или диодный мост в интегральном исполнении. Максимально допустимый ток диодов должен превышать ток, потребляемый светодиодной лентой. Для сглаживания пульсаций выпрямленного напряжения потребуются электролитические конденсаторы. Рабочее напряжение конденсаторов 12-тивольтового БП должно быть не ниже 25В. Суммарную емкость можно подсчитать исходя из 3000 микрофарад на один ампер нагрузки. Все детали нужно спаять по приведенной ниже схеме.

Получившуюся конструкцию нужно поместить в подходящий для нее корпус.

Учитывая все вышеизложенное, можно сказать, что применение качественного трансформатора является необходимым условием длительной и надежной работы светодиодной ленты. При этом он должен иметь запас по мощности, обеспечивать низкий коэффициент пульсаций, не бояться бросков сетевого напряжения и иметь класс защиты соответствующий условиям эксплуатации.

Особенности блоков питания для ленты на 12В

Светодиодную ленту на 12В нельзя просто подключить к сети переменного тока 220В, это приведет к выходу ленты их строя.

Правильное подключение ленты осуществляется через блок питания, он служит преобразователем напряжения.

На светодиодном рынке представлен широкий ассортимент блоков питания 12В  для светодиодных лент. Сегодня мы поговорим о их многообразии, и  о том как выбрать нужный блок питания.

Блоки питания для светодиодных лент не имеют единой классификации, их можно условно разделить по техническим, конструктивным и функциональным особенностям, о которых пойдет речь ниже.

Самыми распространенными моделями являются негерметичные  источники питания, предназначенные для использования в  помещениях, с относительной влажностью воздуха не более 70%, например,  для бытового использования.

Они представляют собой металлическую конструкцию открытого типа. Такой блок питания не требует вентилятора охлаждения, поскольку охлаждается в  естественных условиях.

>

Размеры блока питания пропорциональны  его мощности, чем больше мощность, тем больше блок питания, но, как правило, они не превышают 20 см в длину.  Конкурентным преимуществом этих приборов является возможность выбора. Мощность блоков питания варьируется от 15Вт до 1000Вт.

Следующий вид — полугерметичный блок питания.  Он производится в закрытом корпусе из пластмассы или пластика и защищен от мелких посторонних предметов.



При равных соотношениях мощностей полугерметичный источник питания обладает меньшими габаритами, чем его открытый  металлический аналог .

Одним из разновидностей такого блока питания является сетевой адаптер. Его минимальная мощность составляет 12Вт.  По внешнему виду он очень похож на зарядное устройство от мобильного телефона.

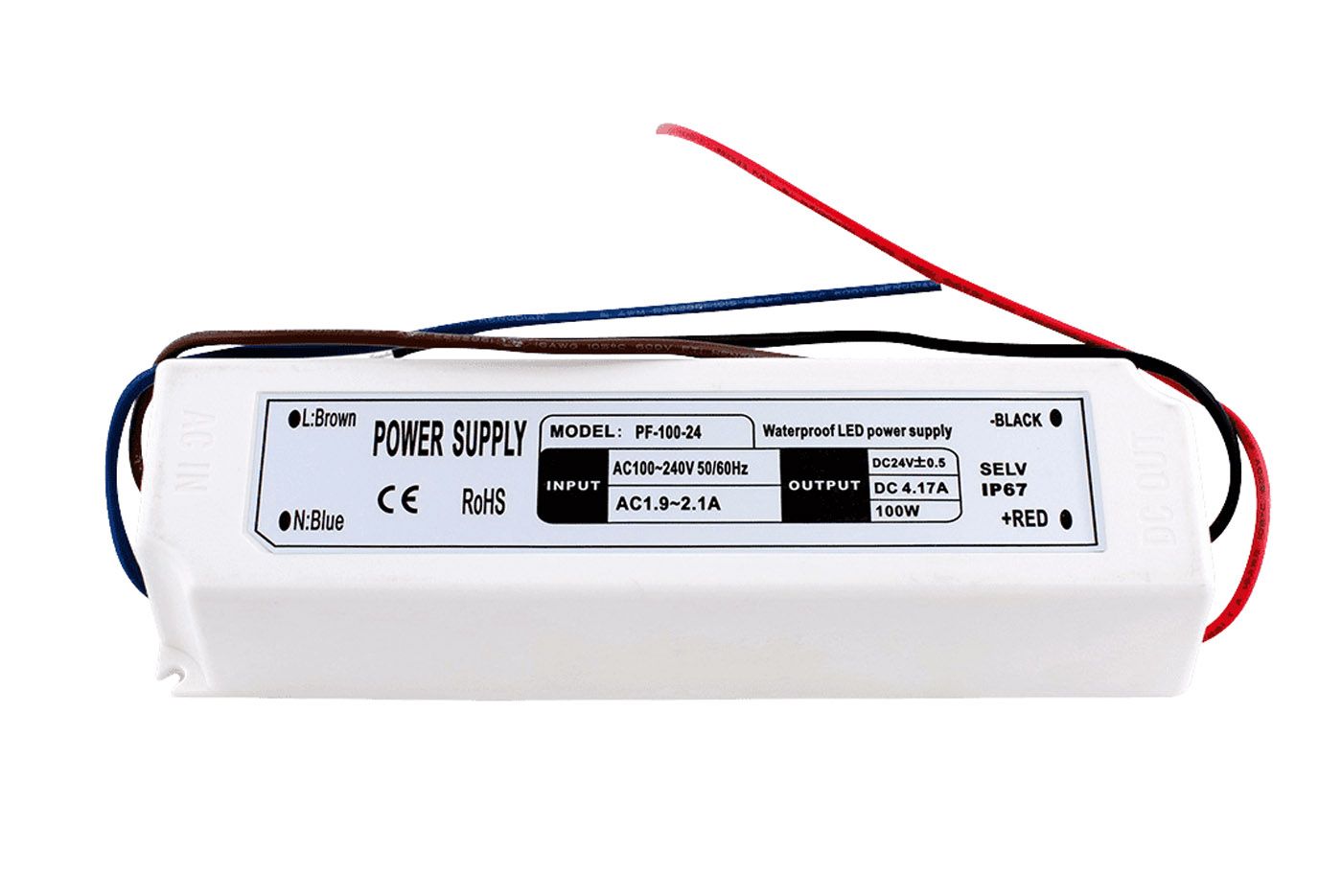

Третий вид — герметичный блок питания.  Производится в закрытом металлическом или пластиковом  корпусе, устойчив к механическим воздействиям.



Повышенная степень защиты IP67 защищает блок питания от попадания внутрь пыли и влаги. Размеры сопоставимы с полугерметичными источниками питания.

Преимуществом является возможность выбора среди приборов  от 30Вт до 250Вт.

Все герметичные источники питания перед тем, как попасть на полки магазинов, проходят испытания на возможное проникновение внутрь пыли и влаги.  В результате устройству присваивается определенная степень защиты, которая определяет допустимые условия его эксплуатации.

Так открытые, негерметичные источники питания имеют степень защиты IP20. Это значит, что электрическая схема защищена от прикосновения пальцами и другими крупными предметами к токоведущим частям. При этом они не приспособлены к работе в сложных условиях.

Герметичные блоки питания, в том числе и на 12В, имеют одну из предельных степеней защиты IP67. Влагозащищенные источники питания можно использовать в местах, с повышенной влажностью,  подверженных запылению, при температуре от    -40…до +40 градусов.

Блок питания Вымпел-04

Артикул: 2052

Блок питания ВЫМПЕЛ-04

Блок питания (адаптер питания) предназначен для питания 12В аппаратуры, осветительных приборов, светодиодных лент от сети 220В.

Совместим с зарядным устройством Вымпел-10.

Особенности

1. Универсальный разъем питания.
2. Компактные размеры и высокая производительность.
3. Электронная защита от перегрузки.
4. Защита от короткого замыкания.
5. Стабилизированное выходное напряжение 12В.

Характеристики

• Выходное значение тока: 2А
• Выходное напряжение: 12В
• Напряжение питающей сети: 160-240В

• Вес 0,2 кг

Характеристики

Штрих код:	4607154784563
Артикул:	2052
Модель:	Вымпел-04
Бренд:	Вымпел
Алгоритм заряда:	импульсное отключение
Номинальное напряжение АКБ:	12 В
Максимальный зарядный ток, А:	1,2
Регулировка тока:	нет
Регулировка напряжения:	нет
Напряжение заряда, В:	12
Охлаждение:	пассивное (радиатор)
Электронная защита от:	короткого замыкания, перегрева
Использование в качестве блока питания:	да
Габариты, мм:	115х67х50
Вес, кг:	0,2

На сайте www. orionspb.ru вы можете купить оригинальные зарядные устройства для безопасной зарядки автомобильного аккумулятора производимые в г. Санкт-Петербург.

Заказ зарядных устройств возможен в розницу в интернет-магазине и оптом с наших складов готовой продукции в Москве, Санкт-Петербурге и других городах России, Белорусии, Казахстана и Украины.

На форуме вы можете получить консультацию и техническую поддержку по товару, а так же помощь в вопросе какое зарядное устройство лучше выбрать в вашем случае, узнать отзывы и тесты их работы. Все зарядные устройства поставляются с бесплатной сервисной гарантией нашего предприятия и возможностью постгарантийного ремонта.

В каталоге интернет-магазина по заданным параметрам можно подобрать подходящее Вам зарядное устройство серии ооо «НПП «Орион СПб» или Вымпел, а так же подобрать дополнительно пуско-зарядные устройства, стартовые провода, нагрузочные вилки и ареометры. Условия покупки читайте в разделе доставка и оплата.

Схемы подключения и работы устройства, эксплуатацию устройства, технические характеристики, ток зарядки вы можете посмотреть в инструкция к устройству. Порядок подключения стартовых проводов зарядного устройства к аккумуляторной батарее смотрите в инструкции по подключению.

Отличия марок ооо «НПП Орион СПб» и «Вымпел» зарядных устройств нашего производства смотрите в таблице сравнения.

Видео-обзоры с тестами работы зарядных устройств можно увидеть на нашем канале на Youtube.

Определение поддельных зарядных устройств

На рынке появились подделки зарядных устройств производства ооо НПП «ОРИОН СПБ». Посмотрите отличия оригинальных и поддельных устройств, чтобы защититься от некачественной продукции.

Питание 12-вольтовой светодиодной ленты от зарядного устройства для смартфона

Сейчас стало очень популярным освещение при помощи светодиодных лент. Светодиодные ленты имеются в широкой продаже, в большом ассортименте, так же продается и множество различных блоков питания для них.

Все это вполне рационально при построении осветительной системы с относительно большой длиной светодиодной ленты. Если же нужно сделать небольшой светильник или подсветку используя короткий отрезок светодиодной ленты, возникает вопрос с его питанием.

Ведь, в таком случае прим*не-ние стандартного блока питания для светодиодных лент оказывается не только дорогим по цене самого блока питания, но и невыгодным, исходя из его мощности.

В то же время, есть очень недорогие, простые и экономичные маломощные импульсные источники питания, — зарядные устройства для смартфонов, и это очень заманчиво, — использовать их в качестве блока питания небольшого отрезка светодиодной ленты.

Проблема только в том, что их выходное напряжение всего 5V, а светодиодные ленты бывают на 12V или 24V, но чаще всего на 12V.

Схема зарядного устройства для смартфона на +5В

Типовая схема простого недорогого зарядного устройства показана на рис. 1. Может быть и вариант с перестановкой диодов VD1, VD3 и стабилитрона VD4 на поожительную цепь.

А у более «продвинутых» вариантов могут быть выпрямительные мосты на входе и выходе. Могут быть и отличия в номиналах деталей. Кстати, нумерация на схеме дана произвольно.

Но сути дела это не меняет.

Рис. 1. Схема типового зарядного устройства для смартфона на +5В.

Несмотря на простоту, это все же неплохой импульсный блок питания, и даже стабилизированный, который вполне сгодится и для питания чего-то другого, кроме зарядного устройства сотового телефона.

Схема сделана на основе высоковольтного блокинг-генератора, широта импульсов генерации которого регулируется при помощи оптопары, светодиод которой получает напряжение от вторичного выпрямителя. Оптопара понижает напряжение смещения на базе ключевого транзистора VТ1, которое задается резисторами R1 и R2.

Нагрузкой транзистора VТ1 служит первичная обмотка трансформатора Т1. Вторичной, понижающей, является обмотка 2, с которой снимается выходное напряжение.

Еще есть обмотка 3, она служит и для создания положительной обратной связи для генерации, и как для источника отрицательного напряжения, который выполнен на диоде VD2 и конденсаторе C3.

Этот источник отрицательного напряжения нужен для снижения напряжения на базе транзистора VТ1, когда оптопара U1 открывается.

Элементом стабилизации, определяющим выходное напряжение, является стабилитрон VD4. Его напряжение стабилизации таково, что в сумме с прямым напряжением ИК-светодиода оптопары U1 дает именно те самые необходимые 5V, которые и требуются.

Как только напряжение на С4 превышает 5V, стабилитрон VD4 открывается и через него проходит ток на светодиод оптопары. И так, работа устройства вопросов не вызывает.

Но как от него питать светодиодную ленту? Нужно повысить выходное напряжение, и совсем не обязательно, чтобы оно было стабильным. Светодиоды ленты сами его фиксируют на нужном для них уровне.

Повысить выходное напряжение довольно просто, нужно всего-то удалить из схемы стабилитрон VD4. Теперь выходное напряжение на холостом ходу может взлететь и до 15V, и больше.

Именно поэтому, перед тем как это сделать, нужно заменить конденсатор С4 конденсатором, можно меньшей емкости же емкости, но на напряжение не ниже 25V (чтобы с запасом).

Схема переделки блока питания

Схема получившегося блока питания для короткой светодиодной ленты показана на рисунке 2. Удален стабилитрон, конденсатор С4 заменен более высоковольтным.

Рис. 2. Схема переделки зарядного устройства от смартфона для питания светодиодной ленты на 12В.

А на выходе подключена светодиодная лента HL1 на напряжение 12V. Вот и все. Если окажется, что ток на ленте избыточный (если лента совсем короткая, а зарядное устройство довольно мощное), можно не удалять стабилитрон, а заменить его другим, на напряжение 11-12V, например, Д814Г.

В этом случае, выходное напряжение блока питания не будет подниматься выше 13V, даже на холостом ходу. Соответственно, и конденсатор С4 теперь может быть на напряжение пониже, — на 16V.

Каравкин В. РК-02-2019.

Блок питания для светодиодной ленты своими руками

Современная электроника часто оснащается внешним источником питания 5В, 12В, 19В. Если устройство выходит из строя, они часто лежат в шкафу или шкафчике.

• 5V — это зарядные устройства для аккумуляторов для мобильных телефонов и USB;
• 12В — используется в компьютерах, некоторых пластинах, телевизорах, сетевых маршрутизаторах.
• 19V — ноутбуки, мониторы, моноблоки.

Рассмотрим, как адаптировать любой блок питания под светодиодную ленту 12В.Доступны только простые и недорогие варианты. Зарядные устройства 5V не подходят. Но у меня в этих зарядных устройствах лампа, к корпусу крепится 3 или 6 диодов. Night Light не яркий, в самый раз.

Блок питания на 12В

Питание от роутера 12В, 1А

Блок питания 12В электроники обычно от 6 до 36 Вт. 10 Ватт достаточно, чтобы осветить рабочую поверхность светодиодной ленты на кухне. Эти блоки делятся на два основных типа:

1. старые на трансформаторах отличаются большей массой;
2. современный импульсный, также известный как электронный трансформатор, отличается малым весом и большой мощностью при малых габаритах.

Использование на трансформаторах не рекомендую. При установке светодиодной ленты я сначала подключил трансформаторный блок питания от роутера, мощность которого была в 2 раза больше удлинителя. Сам стал сильно греться. Поставил диодный выпрямительный мост на самодельный радиатор для охлаждения, он еще сильно греется, долго он не выжил. Не было времени разбираться в тонкостях, поэтому обратился к специалисту. Причину он как-то нашел, у светодиодов особая вольт-амперная характеристика (сокращенно ВАХ), что приводит к сильному нагреву.Он мне от телевизора дал 12В и 2 Ампера, то есть мощность 24Вт. Сейчас все работает и без проблем греется.

БП на 19В

питание от ноутбука 19В, 90Вт

Напряжение в 19V широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию могут входить БП от принтеров, они мощные, иногда 16В, 20В, 24В, 32В.

У меня давно лежит отличный блок на 90Вт и питание 19В от ноутбука Асус.Такой мощности хватило бы, чтобы запитать светодиодную ленту на 6000 люмен, а этого хватит, чтобы сделать 20 квадратов диодного освещения комнаты. Но БП не на 12 вольт и требует доработки. Внутрь корпуса мы не лезем, паять схему под 12 вольт сложно, долго и электроника должна быть. Сделать проще соединение небольшого понижателя со стабилизатором. Есть два типа.

Тип №1

Стабилизатор на 7812

Стабилизатор на микросхеме типа ROLL 7812 (lm317), почти похож на транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер.Этот вариант устаревший и громоздкий. Для использования всей емкости БП от ноутбука потребуется 5-6 таких (или 1 большой) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор миниатюрный, без подогрева, простой. Поэтому рекомендую заказать парочку товаров на Алиэкспресс.

Рекомендую импульсный, у него КПД выше 80-90%, проще и дешевле. Только не покупайте источник питания на LM2596, вам нужен источник напряжения.Чтобы найти китайский интернет-магазин, используйте запросы:

• Блок питания LM2596;
• импульсный регулятор 12в;
• регулятор напряжения 12в 7а;

Характеристики импульсных стабилизаторов

Видеоинструкция

Specialist расскажет об основных технических характеристиках схем современных импульсных стабилизаторов и даст рекомендации по их использованию.

Простые схемы своими руками

Примеры готовых импульсных модулей 36Вт

Если вышеперечисленное не подходит для БП, то блок питания для светодиодной ленты 12В можно распаять по схеме своими руками.Для самоделок потребуется много времени и много запчастей, я не буду рассматривать комплектные схемы 110В для подключения к сети. С современной разработкой электроники проще их купить у китайцев. Есть схемы сборки своими руками еще на TL594 и других новых элементах. Но мне нравится, как описано ниже, легко повторяется в течение 10 минут.

Считаю лучшим и самым современным в LM2596. Всего потребуется установить 4 радиоэлемента. Аналогичные по функционалу аналоги это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

• фиксированный 12 В, LM2596-12, указан в конце маркировки;
• Регулируемая версия LM2596ADJ;

Характеристики

Параметр	Значение
Входное напряжение не более	40 В
Выходное напряжение	3-37В
выходной ток	3A
Защита по току отключения	3A
преобразование частоты	150 кГц

Видео как переделать своими руками

Коллега хотел рассказать, как подключить и настроить стабилизатор на блок питания от ноутбука на 19В.

Готовые модули из Китая

Возможность управления выходом от 3 до 37 В

В первой схеме будет использоваться регулируемое напряжение LM2596ADJ на каждом выходе. Отпускает он может в разных случаях, но самый оптимальный как на картинке. Достоинством такой конструкции является возможность регулировки яркости светодиодной ленты без использования диммера.

Схема 12В фиксированная

Стабилизатор на микросхеме LM2596-12, а не переменный резистор для регулировки вывода ровно на 12В. Вождение легче на одной схеме.

Напряжение и драйвер в одном модуле

Универсальный блок с 3 ручками

Универсальная версия, регулируется по току и напряжению. Можно запитать не только диодную ленту, но и светодиоды. То есть может выступать в роли драйвера и электронного преобразователя.

На видео вы узнаете, как использовать и настраивать собственную версию универсального модуля с драйвером регулируемого тока.

Где купить дешево?

Бывает, что в вашем доме не было подходящего блока питания от бытовой техники, но наверняка другие тоже лежали без дела.Сначала спросите своих друзей или соседей, что это такое. За пару соток или ликвидную валюту можно снять контракт.

Большой ассортимент вы найдете на Авито и местных форумах. Многие избавляются от ненужного и продают БП по символической цене, потому что выбрасывать жалко, а реальная стоимость неизвестна. Таким образом, я часто покупаю хорошее оборудование, тем более торг никто не отменял. Недавно мне удалось купить моноблок от бренда ACER на 190W за 400 руб.Она плотная и качественная, так как компьютерная электроника требует очень стабильного и качественного питания, в отличие от светодиодной ленты.

Светодиодные полосы 12 В: питание и подключение

Светодиодные ленты

стали быстрым и эффективным ответом на создание акцентного освещения вокруг вашего дома. Относительно недорогой вариант — это низковольтная светодиодная лента на 12 вольт. Эти дискретные полосы иногда называют светодиодными ленточными лампами или гибкими светодиодными полосами, имея в виду легкость, с которой они образуют любую поверхность, обеспечивая мягкий, плавный акцентный свет.Низкое входное напряжение 12 В постоянного тока позволяет им работать с высокой скоростью, а светодиоды 5050 обеспечивают охлаждение и безопасность для работы в ограниченном пространстве. Все это определяет то, что делает светодиодные ленты на 12 В идеальными для освещения под шкафами, акцентного освещения, освещения книжных полок, рабочего освещения, освещения бухт и многого другого. Поскольку они питаются от 12 В постоянного тока, они также популярны в автомобилях и лодках. В этом посте мы рассмотрим, как убедиться, что вы правильно питаете светодиодные ленты, а также различные способы их подключения, чтобы обеспечить наилучшую настройку светодиодного освещения.

Основы гибких светодиодных лент 12 В

Название говорит само за себя, эти полоски имеют гибкое линейное основание, на которое помещается 5050 светодиодов. 5050 — это как раз размер / тип светодиода. Это обычный размер светодиодных лент, они большие и яркие, но при этом отлично работают. 3528 — еще один распространенный тип светодиодов, используемых в светодиодных лентах, я бы избегал их, поскольку они намного меньше и тусклее. Любое больше, чем 5050, и освещение становится намного дороже и нагревается, в результате чего в смесь входят радиатор и контроль температуры.

Эти гибкие светодиодные ленты бывают натурального белого цвета: 3000K (теплый белый), 4000K (нейтральный белый) и 6500K (холодный белый). Цветные светодиодные ленты также доступны в красном, желтом, зеленом, синем и RGB (меняющем цвет) цвете. Дополнительные сведения об основах гибких лент на 12 В см. Здесь.

У тех, кто выбирает белые светодиодные ленты, есть выбор между двумя различными плотностями. Плотность — это количество светодиодов на расстоянии вдоль полосы. Полоски стандартной плотности имеют 30 светодиодов на метр (150 на катушку), которые излучают около 540 люмен на метр.Полоса с высокой плотностью вдвое больше, чем 60 светодиодов на метр (300 на катушку) и дает 1080 люмен на метр! Тем, кто ищет самый яркий свет, который они могут получить для рабочего освещения, определенно следует выбрать высокую плотность, поскольку они значительно ярче. Однако для акцентного освещения обычно просто требуется мягкое свечение, поэтому вы можете использовать стандартную плотность, так как они дешевле и не будут слишком сильными. ПРИМЕЧАНИЕ , что полоски высокой плотности будут работать при более высокой мощности, но мы рассмотрим питание ниже.

Светодиодные ленты 12 В поставляются в катушках по 5 м (16,4 фута). Компания LEDSupply предлагает модели меньшей длины — 3, 6, 9 и 12 футов. Полоски можно легко обрезать до нужного размера, так как следы от разрезов вместе с контактными площадками для пайки есть каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности. Вот простой пример того, как отрезать нестандартную длину и добавить соединители, чтобы соединить полосы вместе.

Легкие гибкие полоски легко крепятся, так как они имеют липкую ленту, которая будет приклеиваться к вашей поверхности, плоской или округлой.Они также покрыты силиконовым покрытием для защиты от воды. Использование светодиодных лент на 12 В сократит время установки и общую стоимость вашего проекта. Вероятно, две самые большие проблемы, с которыми сталкиваются люди, — это (1) незнание источника питания необходимой мощности или (2) способ соединения нескольких полосок вместе или обратно к одному источнику питания. Ниже мы рассмотрим некоторые передовые методы питания светодиодных лент.

Питание светодиодных лент

Для этих полос требуется постоянный вход 12 В постоянного тока.Единственное, что вам нужно знать, чтобы найти источник питания для светодиодных лент, — это мощность. В приведенных ниже спецификациях указана мощность как для стандартных, так и для полосовых ламп высокой плотности. Это поможет вам легко определить мощность вашей системы, а затем выбрать подходящий источник питания.

Длина (футы)	Длина (метры)	30 светодиодов / м Мощность	60 светодиодов / м Мощность
1	0.3048	2,4	4,8
2	0,6096	4,8	9,6
3	0,9144	7,2	14,4
6	1,8288	12,15	20,8
9	2,7432	22,05	33,6
12	3,6576	22,05	33,6
16,4 (полный барабан)	5	27	40

9 Расчет мощности, пример №1: Итак, представьте, что у вас есть длина около 20 футов, которую вам нужно покрыть за один сплошной проход полосами стандартной плотности. Этого можно достичь, используя полную катушку, а затем добавив 4 дополнительных ножки с беззазорным соединителем. Используя приведенную выше таблицу, мы можем это найти.

Мощность = Полная мощность рулона (стандартная) + 3 фута. Мощность + 1 фут. Мощность

Мощность = 27 Вт + 7,2 + 2,4

Мощность = 36,6 Вт

Обычно вам нужно сделать небольшой запас мощности между вашей мощностью и номинальной мощностью источника питания. В этом приложении вы должны найти блок питания 12 В мощностью не менее 40 Вт.

Расчет мощности, пример № 2: Возьмем, к примеру, вы хотите запустить 18 футов светодиодных лент высокой плотности для другого приложения.

Мощность = полная катушка (высокая плотность) x 2 фута. Мощность

Мощность = 40 + 9,6

Мощность = 49,6 Вт

Для этого приложения я бы остановился на блоке питания мощностью не менее 50 Вт. Помните, что мы хотим сделать блок питания более мягким, чтобы вы могли в большей безопасности выбрать блок питания на 60 Вт.

Варианты источников питания для светодиодов

Первый вариант — использовать подключаемый блок питания. Настенные или настольные блоки питания подключаются непосредственно к сетевой розетке и переключают линейное напряжение до 12 В постоянного тока для полос. Это удобно для небольших приложений или в местах, где у вас есть скрытая розетка, которая не мешает. Это, безусловно, упрощает электромонтаж, поскольку вы просто подключаете кабель, и вам не нужно подключать провода напрямую к основным линиям.

Это подводит нас ко второму варианту — проводному источнику питания, который подключается напрямую к линиям 120 В переменного тока, а затем выводит безопасное низкое напряжение постоянного тока на ваши ленты.Эти блоки питания обычно бывают более дискретных размеров, и их гораздо проще спрятать в стенах или где угодно. Блоки питания с открытой рамой в клетке обычно также попадают в эту категорию и очень полезны благодаря своим винтовым клеммным портам для простых подключений и множеству портов. Это определенно более профессиональный вид, чем просто подключение к стене, но для этого потребуется, чтобы основные линии были легко доступны для ваших источников света.

Подключение светодиодных лент к источнику питания

Подключить планки к источнику питания довольно просто, оно просто меняется в зависимости от вашего источника питания и тому подобного.Для тех, кто собирается со штепсельной вилкой источника питания, выходное соединение обычно представляет собой штекер 2,1 мм. К счастью, полные катушки с полосами поставляются с гнездовой вилкой 2,1 мм для бесшовного соединения, если у вас меньшая длина, вы можете использовать винтовые клеммные разъемы ниже.

С проводными источниками питания все немного иначе, поскольку у них отключаются провода, а нет прямых вилок. Если на вашей планке есть гнездовой штекер 2,1 мм, проще всего будет подключить винтовой клеммный разъем (2.1 штекер) к выходным проводам источника питания, чтобы можно было выполнить звуковое соединение. У вас также есть возможность отрезать соединитель от ленты и просто соединить провод с помощью припоя или гаек.

Как подключить несколько планок к одному источнику питания

Подключение нескольких лент к одному источнику создает петлю в проекте, поскольку обычно есть только одно подключение к источнику питания. Блоки питания с открытой рамой в клетке отлично подходят для использования нескольких полос, поскольку они имеют два канала с портами терминала, в каждый из которых может входить несколько полос.

Если вам нужно использовать подключаемый модуль, то я бы посоветовал подключить оба соединения вашей ленты к разветвителю светодиодных лент, который затем будет плавно вставляться в вилку блока питания. Кабели для разветвления светодиодных лент могут иметь до 4 выходов, так что вы потенциально можете получить 4 полосы, работающие без проблем от одного подключения источника питания!

При подключении лент вам просто нужно надежно соединить все провода ленты с выходными проводами источника питания. Это можно сделать с помощью гаек или подключить все полосы к общему положительному и отрицательному проводу, чтобы вы могли выполнить однозначное соединение с проводным источником питания.

Падение напряжения и как его избежать

Очень важным фактором, который обычно упускают из виду при использовании этих гибких лент, является эффект падения напряжения. В цепях постоянного тока напряжение будет постепенно уменьшаться по мере прохождения через провод (или светодиодную ленту). Проще говоря, с каждым футом провода доступное напряжение на каждой ноге падает по длине провода.Это повлияет на стрипы стандартной плотности, желающие иметь длину более 32 футов, и стрипы с высокой плотностью, желающие быть длиннее, чем полная катушка (16,4 фута). Если вы проделаете большую длину, чем указанная длина, полосы будут повреждены и не будут работать должным образом, поэтому вы не можете соединить полосы длиннее 32 для стандартной плотности и 16,4 для высокой плотности.

Чтобы предотвратить падение напряжения, вам нужно разделить длинные отрезки светодиодных лент на более короткие. Затем более короткие отрезки можно подключать параллельно от источника питания.Есть несколько способов сделать это, давайте рассмотрим различные схемы подключения ниже.

Электропроводка №1: несколько параллельных проходов полосовых огней

Вы хотите установить непрерывную 60-футовую светодиодную ленту под барной стойкой для акцентного освещения. Поскольку самый длинный бег, который вы можете сделать, составляет 32 фута, вам нужно будет разбить его как минимум на 2 отрезка. Чтобы сделать две равные части, вы должны пробежать две полосы на 30 футов каждая. Проведите первую полосу прямо от источника питания.Протяните параллельный набор проводов до точки, где заканчивается первая полоса, чтобы питать вторую полоску.

Электропроводка № 2: блок питания в среднем приближении

Это отличный подход, если вы можете каким-то образом поместить источник питания в середину длинной полосы, которую вам нужно запустить. Таким образом сокращаются лишние провода, так как вы можете разделить их пополам и просто провести обе полоски в противоположных направлениях прямо от источника.

Подключение № 3: Используйте несколько источников питания

Иногда вместо прокладки длинных проводов и разделения проводов, идущих от источника питания, заказчики предпочитают использовать отдельные источники питания в разных областях.Это отлично работает, если вы можете подавать питание в определенных местах, которые вам понадобятся, но это сложная часть.

Полезные детали для подключения светодиодных лент к источнику питания

Это должно помочь вам на пути к настройке светодиодных лент с помощью правильной схемы подключения и источника питания. Как всегда, мы хотели оставить вам несколько полезных деталей, которые действительно упростят соединение полос.

Разветвители для светодиодных лент

: эти Y-образные светодиодные соединители позволяют подключить один источник питания и подключить несколько светодиодных линий к нему с помощью простого разъема. Они доступны в вариантах RGB и одного цвета и доступны с двумя, тремя и четырьмя выходами.

Винтовые клеммные разъемы: эти небольшие разъемы очень удобны, когда вам нужно выполнить надежное соединение между двумя наборами проводов. Просто привинтите провода к обоим концам и подключите их с легкостью. Также работает, когда вам нужно перейти от проводов к какой-либо вилке 2,1 или 2,5 мм.

Разъемы для светодиодных лент

EZ Clip: эти разъемы защелкиваются прямо на том конце ленты, где вы ее разрезаете.Есть варианты зачистки или зачистки провода. Это позволяет легко подключать светодиодные ленты или добавлять зазоры внутри установки без пайки.

Old Fashioned Way: Выломайте припой и проволоку и сделайте эти соединения, как мы делаем здесь.

12V 24V AC DC адаптер питания

Основные преимущества адаптеров питания 12 В и 24 В постоянного тока

1. Маленький размер и легкий вес . Адаптер питания меньше, чем импульсный блок питания, легче и удобнее в использовании.

2. Низкое энергопотребление и высокая эффективность . Современные импульсные адаптеры питания имеют усовершенствованную схему и используют технологию высокочастотного преобразования. Энергопотребление адаптеров питания низкое, а энергоэффективность повысилась до очень высокого уровня, до 90%, что делает рабочую температуру также низкой.

3. Простота установки . Адаптеры питания переменного тока постоянного тока обычно имеют штекерный разъем постоянного тока. Светодиодные ленты, ноутбуки и игровые приставки поставляются с розеткой постоянного тока, которую можно использовать сразу после подключения.В то время как установка импульсного блока питания требует определенного опыта, а разводка более сложна.

4. Высокая эффективность фильтрации . Из-за высокой рабочей частоты адаптера переменного тока постоянного тока эффективность фильтрации почти в 1000 раз выше, чем у линейного регулируемого адаптера питания. Этот тип фильтрации очень хорош для чувствительных светодиодных лент, благодаря чему световые ленты работают при более плавном токе и продлевают срок службы световых лент.

5. Постоянное выходное напряжение . Стабильное выходное напряжение все же может быть достигнуто в случае, когда входное напряжение колеблется в относительно большом диапазоне.

Поскольку адаптер питания имеет множество преимуществ, он широко используется в качестве источника питания для светодиодных лент и является лучшим выбором для небольшой установки светодиодных лент.

Максимальная мощность адаптера питания постоянного тока 12 В переменного тока составляет 100 Вт, а максимальная мощность адаптера питания 24 В — 120 Вт. Их удельные мощности указаны ниже:
12В — 2А (24Вт), 3А (36Вт), 4А (48Вт), 5А (60Вт), 6А (72Вт), 7А (84Вт), 8А (96Вт), 10А (120Вт).
24 В — 1 А (24 Вт), 1,5 А (36 Вт), 2 А (48 Вт), 2,5 А (60 Вт), 3 А (72 Вт), 3,5 А (84 Вт), 4 А (96 Вт), 5 А (120 Вт).

Вообще говоря, импульсный блок питания имеет большую мощность. Мощность импульсных блоков питания может составлять от 200 Вт, 300 Вт, до 1500 Вт или даже выше.

Есть много торговых марок и производителей адаптеров питания. Выбор хорошего адаптера питания очень важен для вашей световой ленты. Это не только поможет вам наслаждаться непрерывными световыми эффектами, но и продлит срок службы вашей световой ленты.

Как выбрать качественный адаптер переменного тока постоянного тока?

Исходя из профессионального опыта, при покупке адаптера учитывайте следующие факторы.

1. Проверьте, внесен ли он в список UL.

Очень важно убедиться, что вы покупаете адаптер переменного тока постоянного тока, сертифицированный по стандартам безопасности и производительности. Настоятельно рекомендуется использовать адаптер переменного тока постоянного тока, внесенный в список UL. Адаптеры питания, сертифицированные UL, соответствуют стандартам источников питания Underwriter Laboratories (UL). Они рассчитаны на электрическую мощность электрических компонентов и результат работы адаптера.

Например, адаптер питания мощностью 60 Вт, внесенный в список UL, обеспечит максимальную мощность, достаточную для 60 Вт. Многие имеющиеся на рынке адаптеры переменного тока и постоянного тока, не внесенные в список UL, не обеспечивают достаточной выходной мощности, как утверждают. В них используются менее качественные компоненты и более низкая производительность.

Адаптер класса 2

Многие специалисты, работающие со светильниками и источниками питания, не знают, какой источник питания представляет собой адаптер класса 2.Почему сейчас такие блоки питания нужны все большему количеству потребителей? Мы предлагаем краткое введение для всех. Прочитав его, вы получите более полное представление.

Ранее UL имел стандарт специально для источников питания класса 2. Это стандарт UL1310. Чтобы соответствовать стандарту класса 2, для оценки должен использоваться стандарт UL1310. Наиболее распространено понимание того, что источник питания, соответствующий стандарту класса 2, имеет более безопасную цепь питания. Он представляет меньший риск возникновения пожара и обеспечивает приемлемую защиту от поражения электрическим током.

Согласно стандартному определению, требования к источнику питания класса 2 соответствуют как минимум следующим условиям:

• Изолированный выход. Вся цепь разделена на первичную (входную) и вторичную (выходную), а первичная и вторичная цепи должны соответствовать требованиям по электрическому зазору и длине пути утечки
.
• Максимальный выходной параметр не должен превышать предельное значение (ограничено по своей природе, а не по своей природе).

Предел мощности класса 2:

• Выход постоянного тока: <60 В постоянного тока ограничен максимальной токовой защитой
• Выходной ток: <8 А

Позже стандарт источников питания UL8750 для светодиодных осветительных приборов включил стандарт мощности класса 2 в свой собственный стандарт, что означает, что источник питания, соответствующий требованиям стандарта UL8750, также будет считаться соответствующим стандарту класса 2. Мы тщательно отобрали для вас множество режимов адаптеров питания и источников питания, получивших сертификат UL1310 Class 2.

Мы действительно рекомендуем вам использовать перечисленные UL адаптеры питания или светодиодные источники питания для светодиодных лент. Обратите особое внимание и при необходимости проверьте действительность номера UL.

Связанное чтение:
Как выбрать правильный светодиодный источник питания?

2. Стандарт энергоэффективности DOE VI.
Новое направление энергосбережения — это стандарт США DOE VI.Министерство энергетики США предъявляет более строгие требования к рейтингу энергоэффективности источников питания с точки зрения средней энергоэффективности и энергопотребления в режиме ожидания. Стандарт был повышен с уровня V до уровня VI со средней эффективностью 88% и потребляемой мощностью в режиме ожидания 0,1-0,21 Вт.

Стандарт DOE Energy Efficiency VI также соответствует зеленой тенденции защиты окружающей среды и энергосбережения и устанавливает стандарт с точки зрения электропитания для дальнейшего удовлетворения потребностей приложений с более низкой и большей выходной мощностью.

3. Кожух корпуса.
Качество адаптера постоянного тока можно определить по внешнему корпусу. Если у адаптера питания шероховатая, а не гладкая поверхность и плохое ощущение рук, это означает, что корпус источника питания плохой.

4. Шнур питания переменного тока.
Проверьте шнур питания переменного тока, чтобы убедиться, что на его поверхности нанесен сертификат UL. И шнур не должен быть слишком мягким. Обычно производители адаптеров питания не производят сами линии питания переменного тока.Некоторые производители имеют сертификат UL для адаптера питания, но для экономии средств они выбирают шнур питания переменного тока, не имеющий UL. Наши адаптеры питания внесены в список UL как для адаптера, так и для кабеля питания переменного тока.

5. Вес.
Более простой метод — проверить качество, почувствовав вес. Для адаптеров питания переменного тока постоянного тока той же спецификации, например, 12 В 3 А, если одна марка заметно тяжелее другой марки, обычно это означает, что более легкий адаптер имеет худшее качество. Потому что материалы, из которых изготовлены качественные блоки питания, имеют общий вес. Большое отклонение от общепринятого веса означает отсутствие достаточного количества материала для внутренних деталей, что напрямую влияет на надежность изделия.

Разница между настенным адаптером переменного тока постоянного тока и настольными адаптерами питания

Существует два типа адаптеров питания: настенный адаптер постоянного тока и настольный адаптер питания. Настенный адаптер также известен как адаптер для вилки питания, который представляет собой просто адаптер питания, который можно напрямую подключить к розетке на стене.Настольный адаптер питания, также называемый настольным блоком питания, обычно кладут на рабочий стол или оставляют на полу. Разница между настенным адаптером и настольным адаптером питания заключается в том, что для настольного адаптера питания требуется кабель питания переменного тока для подключения к электросети. Во многих случаях и настенный адаптер, и настольный блок питания подключаются к удлинителю для подачи питания от сети.

Адаптеры питания широко используются в светодиодных лентах, устройствах безопасности, средствах связи, небольших бытовых приборах и бытовой электронике.Они обычно менее 10 Вт, особенно в портативной бытовой электронике и устройствах связи. Например, в смартфонах и планшетах обычно используется адаптер питания мощностью 5-10 Вт. Компьютерная периферия, продукты безопасности и небольшая бытовая техника обычно используют адаптеры питания мощностью менее 36 Вт, особенно с учетом растущего понимания вопросов энергосбережения и защиты окружающей среды.

Как правило, большинство адаптеров питания мощностью менее 36 Вт изготавливаются как настенные. Для настенных адаптеров не требуется шнур питания переменного тока, что позволяет сэкономить средства и место.В отличие от настольного адаптера питания, настенному адаптеру не нужно место на столешнице, чтобы разместить его. Он подключается непосредственно к розетке или удлинителю. Это также безопаснее, потому что не используется шнур питания переменного тока.

Лишь немногие адаптеры питания мощностью менее 36 Вт выполнены как настольные. Как правило, это происходит из-за того, что электрическое изделие, которое необходимо запитать, находится далеко от розетки, или потому, что сетевой адаптер слишком громоздкий, чтобы его можно было вставить в удлинитель или розетку, заполненную вилками.Адаптер питания мощностью более 36 Вт не подходит для использования в качестве розетки. Из-за большого размера и веса адаптеры питания мощностью более 36 Вт обычно изготавливаются настольного типа.

Как правильно выбрать адаптер переменного тока постоянного тока для светодиодных лент: адаптер питания 12В или 24В?

Шаг 1. Выберите подходящее напряжение.

Светодиодные ленты обычно работают от источника постоянного тока 12 В 24 В. Поэтому для небольших проектов световых полос часто требуется выбрать адаптер питания на 12 В или 24 В.

Если вы новичок в использовании светодиодной ленты, рекомендуется использовать простую в установке светодиодную ленту на 12 В с адаптером питания на 12 В. Поскольку в повседневной жизни существует множество других устройств, использующих адаптер 12 В, он очень универсален и его легче найти на рынке.

Если для вашей установки требуется светодиодная лента на 24 В, вам нужно будет выбрать адаптер на 24 В.

Дополнительная литература:
Все, что вам нужно знать перед покупкой светодиодной ленты.

Взаимозаменяемы ли адаптеры для светодиодных лент на 24 В 1 А и 12 В 2 А?
Нет.Напряжение адаптера питания должно соответствовать напряжению световой полосы. Если для питания светодиодной ленты 24 В используется адаптер питания 12 В, напряжения недостаточно для освещения, и они не загораются. Если световая полоса 12 В приводится в действие адаптером 24 В, значит, напряжение слишком высокое. Светодиоды перегорят, а световая лента разрушится.

Для замены адаптера светодиодной ленты необходимо выбрать такое же напряжение. Сила тока равна или больше, чем у оригинального адаптера, и не может быть меньше, чем у оригинального адаптера.

Сравнение сетевого адаптера 12 В и настольного адаптера питания
Настенный адаптер большой на входной стороне, поэтому его меньше использовать с удлинителем. Кроме того, розетки сетевого адаптера обычно ориентированы таким образом, что сетевой адаптер занимает несколько отверстий для вилки на удлинителе, что делает устройство менее пригодным для использования на удлинителе. Напротив, настольный адаптер питания при подключении занимает гораздо меньше места на удлинителе.

Шаг 2.Рассчитайте мощность устанавливаемых светодиодных лент.

Общая мощность светодиодной ленты рассчитывается по этой формуле:
Мощность светодиодной ленты = Вт / м x длина в метрах

Пример расчета мощности:
Вы хотите установить светодиодную ленту RGB 12 В, общая длина которой составляет 4,5 м. Светодиодная лента имеет мощность 10Вт на метр. Тогда общая мощность будет: W = 10 Вт / м x 4,5 м = 45 Вт.

Шаг 3. Определите мощность адаптера светодиодной ленты, который нам нужно купить.

Адаптер питания, как и импульсный источник питания, обычно требует на 20% больше мощности, чем мощность устройства, для которого он подает питание. Таким образом, адаптер будет выделять ограниченное количество тепла при длительном использовании и может обеспечить его срок службы.

Итак, в приведенном выше примере мы должны выбрать адаптер для светодиодных лент мощностью 45 Вт x 1,2 = 54 Вт. Вы, вероятно, не найдете адаптер с точной мощностью 54 Вт, тогда выберите адаптер следующего уровня.Скорее всего, 60Вт.

Бирка адаптера питания может указывать не выходную мощность напрямую, а выходное напряжение и ток. Затем нам понадобится простой расчет, чтобы получить его мощность.

Формула расчета: W = V x A
Вт = выходная мощность адаптера
V = выходное напряжение
A = выходной ток

Например, адаптер питания имеет тег, как показано ниже:
Выходное напряжение ： 12 В постоянного тока
Выходной ток ： 5A
Тогда его выходная мощность будет W = 12V x 5A = 60W

Подключите светодиодную ленту к адаптеру питания

Подобно источникам питания, одноцветные светодиодные ленты, такие как теплый белый, нейтральный белый и холодный белый, можно подключать непосредственно к адаптеру питания. Ниже приведены два популярных способа сделать это.
A: Подключите разъем постоянного тока адаптера непосредственно к разъему светодиодной ленты.
B: Если на светодиодной ленте есть кабели с косым хвостом, мы можем использовать коаксиальный цилиндрический соединитель постоянного тока 5,5×2,5 с винтовыми клеммами, а затем подключить разъем постоянного тока адаптера питания.

Перед подключением к адаптерам питания светодиодные ленты RGB необходимо подключить к контроллерам светодиодов RGB, а светодиодные ленты RGBW подключаются к контроллерам светодиодов RGBW.

Удлинительный кабель питания.
Длина кабеля питания, поставляемого с адаптером питания, обычно составляет 6 футов. Если расстояние между адаптером и светодиодной лентой превышает 6 футов, необходим удлинитель. Характеристики поперечного сечения удлинительного шнура должны соответствовать требованиям к протеканию тока, в противном случае большие токи, проходящие через провод малого сечения, будут генерировать чрезмерное тепло и небезопасны.

Требуемый ток можно рассчитать по техническим характеристикам полосовых RGB-ламп по следующей формуле:
А = Вт / об
A = сила тока для удлинительного провода
W = общая мощность подключенных светодиодных лент
V = напряжение

Если шнур питания не имеет маркировки с указанием максимального допустимого тока, ток можно рассчитать на основе параметров его поперечного сечения.Для определения поперечного сечения провода светодиода можно использовать простое практическое правило: для одного ампера тока требуется поперечное сечение 0,1 мм². При токе 3,75 А необходимое поперечное сечение составляет 0,375 мм². Обычно из соображений безопасности выбирается следующий более высокий стандартный удлинительный провод для светодиодов сечением 0,5 мм².

Пожалуйста, помните. Разъемы для светодиодных лент помогут вам быстро и легко установить светодиодные ленты, блоки питания, контроллеры светодиодов. Еще один рекомендуемый аксессуар для установки — светодиодный алюминиевый канал.

Лучшее зарядное устройство для rgb — отличные предложения на зарядное устройство для rgb от global зарядное устройство для продавцов rgb

Отличные новости !!! Вы находитесь в нужном месте для зарядного устройства для rgb. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее зарядное устройство для RGB-подсветки вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели зарядное устройство для RGB-подсветки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе зарядного устройства для rgb и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести зарядное устройство для rgb по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Dc 12v 6a 72w адаптер питания зарядное устройство для светодиодной ленты Продажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправить по адресу: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Как запитать светодиодные ленты от аккумулятора

Это действительно довольно просто, но это не так просто, как некоторые другие устройства, которым нужно только подключить их к зарядному устройству. Два доступных аккумуляторных блока имеют один и тот же метод зарядки, но он будет немного отличаться между ними. Перво-наперво для аккумуляторных блоков на 3800 Миллиампер и 6000 Миллиампер необходимо включить их перед зарядкой. Каждый батарейный блок имеет красный светодиодный индикатор, показывающий, что он включен.Подключите аккумулятор к зарядному устройству и убедитесь, что зарядное устройство подключено к розетке. Для полной зарядки разряженного аккумулятора потребуется восемь часов, поэтому планируйте заранее!

Теперь эти две лампочки даже проще, чем инструкция по зарядке. Я знаю, это действительно не может быть намного проще, чем трехступенчатая зарядка, но потерпите меня здесь. Красный свет на вашем настенном зарядном устройстве показывает, есть ли у него какое-либо питание. Зеленый свет означает совсем другое.Зеленый индикатор загорается, когда аккумулятор полностью заряжен. Увидеть? Я вам говорил, что процесс зарядки был проще!

Вы проверяли, работает ли другая бытовая техника в вашем доме? В противном случае возможно, что вы потеряли питание, и вам следует связаться с вашей энергетической компанией. За исключением этого весьма вероятного сценария, убедитесь, что сам аккумуляторный блок находится в положении «включено», поскольку это необходимо для зарядки аккумулятора. Если аккумулятор был включен, а зарядное устройство горело, то самое время для небольшого тестирования.Попробуйте проверить, будет ли ваша светодиодная аккумуляторная батарея работать с фарами в течение необходимого времени. Если нет, позвоните нам по телефону (225) -304-0408 , мы поможем вам разобраться!

Предлагаемые нами аккумуляторные батареи рассчитаны на миллиампер-час, тридцать восемьсот или шесть тысяч миллиампер-часов. Чтобы определить, сколько ампер рисуют ваши полоски, вам нужно определить их мощность, поэтому давайте рассмотрим очень простой пример. Светодиодная лента 3528 с обычной плотностью потребляет двадцать четыре ватта, теперь возьмите мощность и разделите ее на двенадцать, это ваш усилитель, или два ампера.Теперь умножьте потребление энергии на тысячу, это будет ваша потребляемая мощность в миллиамперах, так что для батарейного блока 3800 и светодиодной полосы стандартной плотности 3528 заряда вашего блока хватит на 3800/2000 = 1,9 часа или 114 минут. Вот общая формула: (потребляемая мощность ватт) / 12 = A, A x 1000 = M, аккумуляторная батарея Миллиампер / М = часы автономной работы. Надеюсь, это поможет вам спланировать походы с аккумулятором!

Аккумуляторы могут питать светодиодные ленты и светодиодные полосы! Вот и весь ответ. Хотел бы я рассказать вам больше, но, увы, другого вопроса будет достаточно.

Светодиодная аккумуляторная батарея предназначена для использования в помещении, но это не значит, что вы не можете использовать ее на улице, просто убедитесь, что вы хорошо о ней заботитесь. Батарейный блок предназначен для портативного использования, поэтому, пожалуйста, не отговаривайте использовать его на открытом воздухе, но, как я сказал всего одно предложение назад, будьте осторожны с ним. Убедитесь, что ваш проект на открытом воздухе не будет подвергаться воздействию слишком высоких или низких температур. Как и в случае со всем оборудованием, предназначенным для использования в помещениях, вода будет препятствием. Конечно, рюкзак может справиться с небольшим количеством грязи или пыли, но не закапывайте их и не используйте для украшения замков из песка!

Спасибо, что прочитали эту часть нашей серии статей по устранению неполадок, мы искренне надеемся, что она была полезной.Есть вопрос, на который мы еще не ответили? свяжитесь с нами по адресу [email protected], и мы постараемся ответить на него в следующем выпуске. Помните, что наши сотрудники службы поддержки клиентов ([email protected]) будут рады помочь вам с любыми проблемами, вопросами и предложениями. Если вы хотите позвонить и поговорить с нами, это тоже хорошо — (225) -304-0408!

Серия «Устранение неполадок» публикуется по пятницам. Пожалуйста, заранее задавайте вопросы до среды, если вы хотите получить ответы на них в следующей части.

---

Как рассчитать источник питания светодиодов, необходимый для светодиодной ленты

Один из часто задаваемых нам вопросов: «Как мне определить, какой источник питания мне нужен для моей светодиодной ленты?»

Ответ — это не так уж и сложно.

Первым делом проверьте технические данные светодиодной ленты, которую вы собираетесь использовать. Он должен показать вам потребляемую мощность в ваттах на метр. Обычно он отображается в формате 14 Вт / м (14 Вт / метр).

Второй шаг — определить длину полосы, которую вы собираетесь использовать в метрах, и умножить это число на количество ватт, используемых на метр.

Допустим, вы используете светодиодную ленту длиной 8,5 м. Светодиодная лента потребляет 14Вт / м3.
14 x 8,5 = всего 119 Вт. Итак, вам нужен источник питания для светодиодов (иногда называемый драйвером светодиодов), который может обеспечить не менее 119 Вт.

Тем не менее, рекомендуется делать поправки на непреднамеренные перегрузки.Чтобы уменьшить это, мы рекомендуем использовать только около 80% номинальной нагрузки источника питания. Итак, в этом случае вы, скорее всего, выберете блок питания на 150 Вт.

Затем вы можете просмотреть наш ассортимент светодиодных драйверов, чтобы выбрать наиболее подходящую модель.

Не забудьте подтвердить фактическую выходную мощность в паспорте продукта. Фактическая выходная мощность варьируется от модели к модели в пределах одной серии светодиодных драйверов. Например, HLG-240H-24 имеет выходную мощность 240 Вт, тогда как HLG-240H-12 имеет выходную мощность 192 Вт.

Если вы планируете использовать драйвер светодиода с регулируемой яркостью, вам необходимо принять во внимание еще несколько факторов.

Многие драйверы светодиодов с регулируемой яркостью работают, изменяя амплитуду тока, подаваемого на светодиоды. Если вы используете более одного источника питания для питания нескольких светодиодных лент, тогда нагрузка на каждый драйвер должна быть согласована как можно ближе друг к другу, чтобы обеспечить синхронизацию диммирования.

В качестве примера, если один источник питания загружен на 80%, а второй источник питания загружен на 50%, первый источник питания начнет тускнеть, как только регулятор диммирования опустится ниже 80%, но второй источник не начнет затемнять, пока затемнение не упадет ниже 50%.Эта разница видна невооруженным глазом.

Если ваш источник питания с регулируемой яркостью для светодиодов имеет выход типа ШИМ, такой как серия MEAN WELL PWM или драйверы светодиодов с регулируемой яркостью TRIAC источника питания, то они будут плавно уменьшать яркость независимо от нагрузки. Эти драйверы светодиодов поставляются компанией Power Supplies Australia для моделей на 12 В и 24 В.
