Замена стоек амортизаторов - избавляемся от неприятных стуков

Стойки амортизаторов Во время передвижения элементы подвески транспортного средства испытывают очень большие нагрузки, которые носят не только динамический, но и ударный характер. Это обусловлено плохим качеством дорожного покрытия и особенностями вожденияконкретного водителя.

Амортизаторы устанавливают на автомобиль именно для того, чтобы сгладить такие нагрузки и погасить колебания при движении. Как и подвески, амортизаторы на разных авто имеют свои конструктивные особенности. Безопасность и комфортность движения напрямую зависит от качества амортизаторов.

Помимо понятия «амортизатор» ещё существует понятие «стойки амортизаторов». Многие автомобилисты зачастую их путают. Стойка амортизатора выполняет те же самые функции, что и амортизаторы, но имеет более сложную конструкцию.

1. За что отвечает амортизатор и его компоненты?

Стойка амортизатора

Наверное, немного найдётся тех людей, которые бы спрашивали: «За что отвечают амортизаторы?». Ведь слова «амортизатор», «амортизация» постоянно на слуху и не только в автомобильной отрасли. Амортизатор – это, по сути, цилиндр с вязкой гидравлической жидкостью или газом (иногда и с жидкостью, и с газом), в котором двигается поршень на штоке. Во время вертикального движения подвески эта гидравлическая жидкость перемещается под давлением через отверстия поршня. Из-за того, что эти отверстия очень маленькие, а жидкость вязкая, она перемещается медленно, а потому пружине передаётся замедленное движение и достигается эффект амортизации. Конструктивно амортизаторы бывают с пружинами и без них.

Стойка амортизатора – это элемент автомобильной подвески, который соединяет кузов и колёса. Её опора объединяется с демпфером (главная часть амортизатора) и пружинами. Предназначение амортизационной стойки – удержать вес автомобиля, передать силу сцепления с дорогой кузову автотранспортного средства, поддержать нужное положение кузова относительно колёс.Она отвечает за устранение лишних кренов, которые появляются из-за раскачки автомобиля. Стойка способна принимать сильные боковые нагрузки благодаря усиленному штоку и прочному корпусу. Цена амортизационных стоек на порядок выше цены амортизаторов, что обусловлено более сложной конструкцией и более качественными материалами. Конструктивно стойки также бывают с пружинным элементом или без него.

Стойка амортизаторовПроцесс амортизации происходит при попадании на любую неровность на дорогах. Энергия, накопленная амортизаторами или амортизационными стойками конвертируется в тепло и выходит наружу. При неисправности амортизатора (стойки амортизатора), контроль подвески ухудшается, уменьшается эффективность рулевого управления и торможения, а шины очень быстро изнашиваются, и авто теряет стабильность при движении.

Сущность и предназначение амортизаторов и амортизационных стоек одинаковые, но чем же они отличаются? Отличия амортизаторов и амортизационных стоек:

1. При креплении стоек используются поворотные механизмы, а при креплении амортизаторов используются сайлент-блоки без поворотных устройств.

2. На амортизатор воздействуют нагрузки только вдоль его оси, а на стойку воздействуют разноплановые нагрузки, в том числе и боковые.

3. Если стойка выходит из строя, то ехать дальше практически невозможно, если же ломается амортизатор, то можно продолжить передвижение.

4. Стойки более надёжны, так как обладают усиленными штоком и корпусом, но в то же время они более дорогие.

По сути, амортизационная стойка – это тот же амортизатор, который дополнительно оснащается рулевой тягой и опорными пружинами. Конструктивно обычный амортизатор состоит из таких основных компонентов:

1. Цилиндр (вмещает в себе гидравлическую жидкость и поршень, он является компонентом системы, в котором происходит основное функционирование амортизатора).

2. Гидравлическая жидкость (смесь газа и жидкости или только смесь газов, которая обеспечивает передачу усилий между элементами амортизатора).

3. Шток (крепит на себе поршень и собирает толкающее усилие).

4. Поршень с пропускными клапанами

(двигается внутри цилиндра и обеспечивает плавную передачу колебаний за счёт маленьких пропускных отверстий, через которые проходит гидравлическая жидкость).

5. Сальники (обеспечивают уплотнение механизмов амортизатора и их герметичность).

6. Внешний корпус (вмещает в себе все элементы амортизатора).

7. Крепления (обеспечивают крепление амортизаторов к кузову транспортного средства)

2. Когда пора производить замену?

Стойки Во время эксплуатации амортизационные стойки зачастую выходят из строя и их требуется ремонтировать или менять. Ремонт и замену амортизаторов не стоит затягивать, так как неисправности приводят в дальнейшем к проблемам в управлении, увеличению тормозного пути, износу других элементов и систем транспортного средства. Когда нужна замена стоек амортизаторов? Неисправность стоек можно определить по следующим признакам:

1. Глухие щелчки, стуки и скрипы во время движения.

2. Раскачивание и тряска во время передвижения, сохранение колебаний корпуса автомобиля.

3. Увеличение тормозного пути автомобиля и его заносы.

4. Так называемые, «приседания» во время разгона (сзади) и торможения (спереди) автомобиля.

5. Сцепление с дорожным покрытием ухудшилось.

6. Участились случаи пробоя подвески транспортного средства.

7. Наблюдается неравномерный износ покрышек.

8. Протекание гидравлической жидкости из амортизатора, причиной чему может служить износ сальников.

9. Коррозия пружины, её опоры или штока амортизатора.

10. Повреждения крепёжных втулок амортизатора, что становится причиной шума от подвески при наборе автомобилем скорости.

11. Повреждения или ослабления креплений амортизатора.

12. Деформации корпуса амортизатора, что препятствует движению поршня внутри цилиндра.

13. Неверное положение пружин амортизатора, что проявляется сильными колебаниями корпуса и шумом во время движения.

Замена стоек амортизаторов

Причинами неисправности амортизационных стоек становятся следующие: постепенное старение стоек, износ их элементов из-за длительной эксплуатации, плохое качество амортизатора, неверная установка, нарушение условий эксплуатации. Если наблюдаются вышеперечисленные признаки, значит следует хотя бы проверить элементы амортизаторов, а уже при необходимости, заменить их.

3. Замена стоек амортизаторов – не ленитесь помочь автомобилю!

Если амортизаторные стойки износились и вышли из строя, их необходимо заменить новыми. Но просто купить новые амортизаторы – это всего лишь половина дела. Их нужно ещё и правильно смонтировать в конструкцию автомобиля, ведь даже полностью рабочая стойка, которая была установлена неправильно, выходит из строя за несколько дней.

Замена стоек амортизаторов – процедура не трудоёмкая и относительно проста, поэтому её можно произвести и собственноручно. А если автомобилист не хочет этого делать, то на всех станциях технического обслуживания предоставляется такая услуга. Она не займёт много времени и относительно доступна по стоимости.

Но, если вы всё же решили заменить стойки амортизаторов самостоятельно, стоит знать несколько общих рекомендаций и последовательность замены. Общие рекомендации по замене стоек амортизаторов:

1. Покупайте только амортизирующие стойки хорошего качества, так как некачественную стойку даже опытному мастеру сложно правильно смонтировать. Поэтому на этом элементе автомобиля лучше не экономить.

Стойки амортизаторов 2. Всегда проводите замену амортизирующих стоек парами. Если заменить стойку только с одной стороны, а с другой оставить старый амортизатор, новый очень быстро сломается, так как возьмёт на себя большую часть нагрузки.

3. Демонтировать одновременно стоит только одну стойку амортизатора, то есть производить замену поочерёдно.

4. Все крепёжные элементы следует поместить в одно место в порядке удаления, чтобы не возникало вопросов с обратным монтажом стоек.

5. Во время замены стоек всегда следует заменять новым пылезащитный чехол.

6. Когда производите сжатие пружины специальным инструментом, будьте очень осторожны, чтобы не повредить шток поршня, так как такое повреждение вызовет протекание масла в будущем.

7. Все болты и гайки желательно затягивать динамометрическим ключом с соблюдением рекомендуемого производителем момента затяжки.

8. Если при замене стоек, вы затронули тормозную систему, то следует удалить воздух из системы торможения и проконтролировать, чтобы резервуар для тормозной жидкости был наполнен до нужного уровня.

9. Во время замены стоек очень важно не повредить их элементы, для чего следует использовать специальные инструменты.

10. Окончательную затяжку стоек амортизаторов производите только на опущенном на четыре колеса автомобиле. Если сделать это раньше, шток амортизатора перекоситься, и он не сможет нормально функционировать.

Замена стоек 11. Если амортизатор двухтрубный, то перед установкой проведите его прокачку. Необходимость прокачки связана с тем, что амортизаторы хранятся на складах в горизонтальном положении, и газ внешнего цилиндра может попасть во внутренний цилиндр. А это часто становится причиной поломки амортизаторов после установки.

Как же произвести прокачку амортизационной стойки? Очень просто. Достаточно придерживаться такого алгоритма:

1. Перевернуть амортизирующую стойку вниз штоком и сжать постепенно до упора. Задержать в таком положении на 2-3 секунды.

2. В сжатом положении стойку перевернуть вверх штоком, подождать 3-4 секунды и постепенно разжать.

3. Опять перевернуть амортизирующую стойку вниз штоком и подержать в таком положении 2-3 секунды.

4. Повторить предыдущие три операции 4-5 раз.

5. После прокачки стойку до момента установки следует постоянно держать в вертикальном положении вверх штоком. Если положить её в горизонтальном положении на несколько дней, то прокачку нужно будет повторить.

Стойка амортизатораРассмотрим, как произвести замену амортизирующих стоек. Процедура замены состоит из демонтажа старых стоек и монтажа новых или отремонтированных. Процедура демонтажа стоек амортизаторов включает следующие этапы:

1. Отметить, где находится верхняя пластина на кузове, чтобы при повторном монтаже поставить её точно на место в том же порядке.

2. От стойки открутить проводку системы ABS и кронштейн от тормозного шланга.

3. Пружины подвески сжать специальным инструментом (стяжкой).

4. Открутить три верхние гайки опоры и два нижних болта от стойки, чтобы можно было её демонтировать.

5. Отклонить ступицу наружу, вытягивая стойку и следить при этом, чтобы пыльник не повредился.

6. Удалить стойку амортизатора из автомобиля.

7. Отвинтить главную крепёжную гайку от штока, убедившись, что пружина сжата и закончить демонтаж стойки.

8. Утилизировать извлечённую стойку в порядке, определённом инструкцией.

Процедура монтажа стоек амортизаторов включает следующие этапы:

1. Проверить все детали амортизационной стойки на предмет износа и, при необходимости, заменить сильно изношенные детали.

2. Проверить комплектацию всех деталей и подготовить их в правильном порядке.

3. Прокачать амортизатор.

4. Собрать обратно отбойник и пыльник штока.

5. Пыльник одеть на шток амортизатора и посадить на герметик резинки пружин, чтобы под пружины не попадала грязь.

6. Установить сжатую пружину на место. На амортизаторах и на опоре есть метки в виде отверстия и круга. Эти метки должны находиться на одной плоскости. Также на своё место нужно поставить подшипник опоры.

7. Затянуть стойку и зафиксировать колесо.

8. Затянуть шток амортизатора после опускания транспортного средства на землю.

9. Отрегулировать углы развала-схождения, чтобы предотвратить износ автомобильных шин и деталей подвески.

10. Проверить работу смонтированных стоек во время движения транспортного средства.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Замена стоек амортизаторов: плавность езды – это не роскошь!

Замена стоек амортизаторов является весьма важной и ответственной процедурой, так как данный элемент играет огромную роль в обеспечении безопасного движения. Почему? Мы сейчас разберемся и попробуем произвести замену самостоятельно.

За что отвечает амортизатор и его компоненты?

Стойки амортизаторов устраняют излишние крены, появляющиеся в результате раскачивания авто, которое, в свою очередь, является результатом ликвидации отрыва колес от неровной поверхности дороги и действия пружин. Так что, можно смело утверждать, что от качества амортизаторов и стоек напрямую зависит как безопасность передвижения, так и комфорт. Что же насчет конструктивных особенностей, так они состоят из непосредственно амортизаторов (демпфирующее устройство) и элементов крепления, посредством которых их можно прикрепить к кузову авто.

Фото - новые стойки амортизаторов для замены, autoexpress-s.ruФото - новые стойки амортизаторов для замены, autoexpress-s.ru

Сами же амортизаторы, чаще всего, представляют собой цилиндр с газом или жидкостью, иногда и тем, и другим. Внутри же этого цилиндра перемещается поршень, закрепленный на штоке. Рабочее вещество, находящееся в цилиндре, имеет довольно вязкую консистенцию, и поэтому перемещается по полостям цилиндра довольно медленно, таким образом и достигается нужный амортизационный эффект. Такой процесс происходит при каждой ощутимой неровности на дороге, так что это очень трудолюбивый механизм.

 Фото - устройство и замена стоек амортизатора, avtomotospec.ruФото - устройство и замена стоек амортизатора, avtomotospec.ru

Когда пора производить замену?

Ни для кого не секрет, что подвеска автомобиля во время движения испытывает колоссальные нагрузки, носящие не только динамический, но и ударный характер. Это связано, прежде всего, с плохим качеством дорожного покрытия, а также манерой вождения. И для того, чтобы авто не развалилось на ходу, на нем устанавливают амортизаторы, целью которых является гашение колебаний, возникающих во время движения.

На фото - схема работы и замена стойки амортизатора, remontvw.spb.ruНа фото - схема работы и замена стойки амортизатора, remontvw.spb.ru

Первым признаком того, что эти элементы нуждаются, как минимум, в осмотре, является характерный глухой стук, щелчки и скрипы. В некоторых же случаях авто может довольно долго сохранять колебания.

Безусловно, затягивать с ремонтом или же заменой не стоит, ведь, несмотря на то, что иногда неисправность не очень ощутима, она может привести к более серьезным проблемам с управлением, таким как занос. Автомобиль довольно плохо выходит из поворота, особенно в случае со скользким дорожным покрытием. Кроме того, возникают нарушения в регулировке развала схождения, быстрее изнашиваются покрышки, а также некоторые элементы подвески.



Фото - процесса замены стоек амортизатора, mr-driver.ruФото - процесса замены стоек амортизатора, mr-driver.ruТаким образом, как только появился хотя бы один из вышеперечисленных признаков неисправности стоек амортизаторов в авто, срочно нужно осуществить их диагностику и замену. Конечно же, если нет ни времени, ни желания копаться самому, то сделать это можно практически на любом СТО, однако, эта процедура не является слишком трудоемкой, поэтому ничего не мешает провести ее в домашних условиях.

Замена стоек амортизаторов – не ленитесь помочь автомобилю!

Прежде всего, необходимо открутить от стойки провода АБС и кронштейн тормозного шланга. Затем, чтобы была возможность демонтировать саму стойку, следует открутить два нижних ее болта и три верхние гайки опоры. Вытягивая стойку, необходимо отклонять ступицу наружу, при этом нужно следить, чтобы не порвался пыльник. Далее с помощью стяжек сжимается пружина, в этот момент стойку можно легко разобрать. Теперь собираем пыльник штока и отбойник, надеваем пыльник на шток амортизатора, а резинки пружин можно посадить на герметик, таким образом, под них не будет попадать грязь и пыль.

На фото - замена стоек амортизатора, ams63.ruНа фото - замена стоек амортизатора, ams63.ru

Завершающим же этапом является установка сжатой пружины на место. При этом учтите, что в верней чашке на амортизаторах, а также на опоре есть специальные метки. На первых двух они представлены в виде отверстия, а на опоре – круг. Все эти отметки должны находиться в одной плоскости. Собирая стойку, не забудьте поставить на нужное место подшипник опоры. После установки стойки амортизатора ее необходимо затянуть и зафиксировать колесо. Шток же амортизатора затягивается только после того, как авто будет опущено на землю.

Фото - процесс замена стоек амортизатора, i033.radikal.ruФото - процесс замена стоек амортизатора, i033.radikal.ru

Амортизаторы передних стоек | АВТОСТУК.РУ

Для тех, кто изучает конструкцию автомобиля, должен знать устройство и виды передних стоек амортизаторов. Сегодня рассмотрим, что такое амортизаторные передние стойки, какие у них износы и как их менять.

Содержание статьи:

    1. Устройство передних стоек амортизаторов.
    2. Принцип работы передних стоек.
      • Пружина.
      • Амортизатор.
    3. Для чего нужные передние стойки?
    4. Виды передних стоек.
    5. Срок службы.
    6. Признаки неисправностей.
    7. Замена передних стоек амортизаторов.
    8. Вывод.
    9. Видео.



Устройство передних стоек амортизаторов

Возможно, вы думаете, что стойка — это обычная пружина или все детали амортизатора. Именно так думают многие водители. Но, на самом деле — нет. Стойка это не пружина.

передние стойки амортизаторов

Стойки амортизаторов — это детали, которые соединяют амортизатор и кузова машины.

Основные детали современных автомобильных амортизаторов:
  • пружины;
  • демпферы.

Стойка, она же опора, соединяется с пружиной и демпфером. Здесь для представления общей картины конструкции авто, надо уже знать, что такое рычаги передней подвески. Автоэксперт также сделал материал о проставках под пружины.



Из чего состоит передний амортизатор

В конструкцию входят следующие детали:

  1. Цилиндр. В него устанавливается поршень и спец. гидравлическая жидкость.
  2. Специальная жидкость или газ для передачи гидроэнергии между деталями амортизатора.
  3. Шток. К нему крепится поршень. Является подвижной частью конструкции, выполняет возвратно-поступательные движения.
  4. Поршень с пропускным клапаном. Движется во внутри цилиндра и служит для гашения вибрации.
  5. Сальник, уплотнитель, герметик.
  6. Корпус.
  7. Детали крепления к кузову.

В конструкциях амортизаторов может быть пружина, а может отсутствовать. Срок эксплуатации амортизаторов зависит от манеры вождения и конструкции самих амортизаторов.



Принцип работы передних стоек

Амортизационная конструкция автомобиля состоит из пружины и амортизатора. передние амортизаторы автомобильныеПружина

Пружина — это деталь, которая гасит колебания, вибрацию путям сжимания и разжимания длины конструкции.

Материал пружины должен соответствовать значениям определенных допустимых колебаний.

Один конец пружины устанавливают в посадочное место для нее — чаша стойки. Второй конец упирается в пятачок кузова авто. А между кузовов и пружиной устанавливается резиновая проставка.



Амортизатор

Стойка или амортизатор — это сложное устройство, которое состоит из нескольких деталей.

Особенности стойки:
  • двухкамерный цилиндр заполненный жидкостью или газом, в котором ходит шток с закрепленным на нем поршнем;
  • жидкость или газ циркулирует в двух камерах цилиндра.

Амортизатор служит буферным элементом. Он должен гасить удары пружины. В амортизаторе должно быть создано давление, которое может поглощать энергию ударов пружины. Снижение давления происходит за счет клапана на поршне. Клапан автоматический открывается и закрывается в зависимости от частоты и силы колебаний.



Назначение стоек амортизаторов

В строение подвески автомобиля амортизационные стойки — один из главных элементов. Без них машина будет чувствовать каждые кочки и будет ехать как трактор «Беларус». Поэтому водители тракторов прыгают на сидении, потому там нет амортизаторов.устройство стоек амортизаторов

Передняя стойка выполняет следующие функции:
  1. Удерживает вес транспортного средства в равновесии.
  2. Передает силу сцепления с дорожным покрытием на кузов авто.
  3. Удерживает кузов в заданных пределах по отношению к колесам.
  4. Препятствует сильному крену (наклону).
  5. Принимает и гасит боковые нагрузки.

Стойки примерно в 10 раз стоят дороже, чем сами амортизаторы.



Виды передних стоек

Основной элемент, приводящий в действие конструкцию амортизаторов — это жидкость или газ.

Существуют 3 вида стоек амортизаторов:
  1. Гидравлические, они же масляные.
  2. Газовые. Они могут выдерживать сильные нагрузки. Используются в спортивных автомобилях. Для вождения в обычном режиме, они не очень годятся.
  3. Газомасляные. По положительным отзывам такие амортизаторы наиболее оптимальный вариант.

Почему спрашивают отдельно про передние стойки? Потому что конструкция передних и задних стоек амортизаторов отличается.



Отличия передних стоек от задних

Передние выше, но их диаметр меньше. В задних нет поворотных кулаков. Менять задние стойки сложнее.передние и задние стойки



Срок службы

3 фактора, влияющие на долговечность стоек амортизаторов:

  1. Качество материалов и сборки.
  2. Соответствие стоек к массе автомобиля.
  3. Манера вождения авто (спокойная, агрессивная).

Поэтому, некоторым водителям приходится менять стойки амортизаторов каждый год, а некоторые раз в 10 лет.

Отсюда вывод, ездить аккуратно, что называется, без понтов.



Признаки неисправностей

Выход из строя левой или правой стойки может спровоцировать ДТП.

При обнаружении следующих признаков, следует произвести ремонт или замену:
  1. Появился скрип, хруст на поворотах и при резком торможении.
  2. Машину «колбасит» (покачивает) в разные стороны.
  3. На поворотах авто не слушается, заносит.
  4. Тормозной путь больше, чем при исправных стойках амортизатора.
  5. При резком старте или торможении, ТС сильно садится.
  6. Колеса с поверхностью дороги имеют плохое сцепление.
  7. Износ резины не равномерный и быстрый.
  8. Из система амортизации вытекает масло.
  9. При визуальном осмотре, наблюдается коррозия на опоре и на пружине.
  10. Пружина расположена неправильно.

Для каждой марки и модели авто стойки покупать следует исходя из соответствия к массе автомобиля и конструкции.



Как менять стойки амортизаторов

Появился скрип, хруст, биение, жесткость езды, то пора менять эти элементы подвески. Даже, если износ только у одной стойки, то менять желательно и левую, и правую.

Общий порядок замены стоек амортизаторов схож, но в зависимости от модификации подвески, может несколько отличаться.

Пошаговый порядок замены стоек:
  1. Снять уплотнитель под капотом. Получить доступ к верхней части амортизатора.

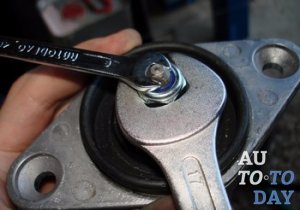

  2. Снять заглушку. Открутить гайку крепления штока амортизационной стойки. Для этого используем головку с удлиненным рычагом. Откручивать надо до снятия самой стойки.
  3. Ослабить болты крепления колес. Приподнять домкратом автомобиль. Подложить опоры, под домкратом не работаем. Соблюдаем технику безопасности.
  4. Снять колеса. Побрыгать ВД-40 на места крепления.
  5. Открутить гайку крепления шарнира стабилизатора. Отворачиваем вместе с винтом тормозного шланга. При наличии в конструкции автомобиля антиблокировочной системы (АБС), то сначала надо отсоединить трубку с проводкой от датчика ABS. Датчик располагается на стойке амортизатора.
  6. Откручиваем крепление кулачка. Болты выбить молотком, подкладывая деревяшку, чтобы не испортить резьбу.
  7. После снятия болтов, стойка уже снята.
  8. Отворачиваем гайку крепления верхней опоры к кузову. Передняя стойка демонтируется вместе с пружиной и опорой.
  9. На этом шаге нужны специальные стяжки для снятия пружины. Надо создать зазор между чашечкой и последним витком пружины.
  10. Так как мы заблаговременно ослабили гайку штока стойки, то ее теперь полностью спокойно отворачиваем. Все, опору и пружину с чашкой отделяем.
  11. Осматриваем отбойник и пыльник. Если они изношены, то и их меняем.
  12. Перед установкой новых передних стоек амортизаторов, прокачиваем их. Делается это по инструкции, которая прилагается при покупке новых стоек.
  13. Также меняем сальники и прокладки.
  14. Делаем монтаж новой стойки и всех ранее снятых деталей.

После замены старых стоек на новые, водитель сразу ощутит устойчивость и плавность управления автомобилем.



Вывод

Как мы выяснили, передние стойки стабилизируют машину, удерживают ее, поглощают вибрацию. Прислушиваемся к своей тачке, как она работает, как ведет себя. При обнаружения признаков неисправностей, следует сделать ремонт.



Видео

Замена передней стойки амортизаторов Mitsubishi Lanser X (Митсубиси/Митсубиши Лансер Х).

А в этом видео показывается секрет восстановления стоек амортизаторов.







Автор публикации

15 Комментарии: 23Публикации: 322Регистрация: 04-03-2016

Замена опоры стойки амортизатора

Добрый день.
Так устроен наш» человек, что почему-то, многим из нас стыдно что ли, признаться что они чего-то не знают.
Очень часто сталкиваюсь с тем, что собеседник говорит так…»ой, да я это уже сто раз делал…а как там это открутить».
Ну что же тут постыдного?
Все рождаются почти одинаковыми…почти в равных условиях.
И нет ничего плохого, что мы чего-то не знаем.
Плохо это когда мы не пытаемся чего-то нового узнать.

Ковыряю машины я совсем недавно, скоро будет 10 лет.
И начинал я с абсолютного ноля. Мои знания реально были на уровне девушки-блондинки.

И я так же стеснялся показать свой уровень знаний.
Да и спросить толком не у кого было.
И наверное моим главным учителем стал интернет.
Разумеется, интернет такая штука, где любое мнение надо ставить под сомнение. Так получается, что любые сведения надо перепроверять.
Да не в этом дело даже.
Была бы информация, а уже правду в ней каждый выберет для себя сам.

Что касается авторемонта, ведь каждый к этому приходит сам.
Кому-то знания передает отец и он уже ковыряет свою машину по инерции, кого-то застравляет материальное положение, кого-то интерес.
Я в свое время тоже возил машину в сервис…максимум что делал, это менял фильтр воздушный.
И мне казалось, ой, как все сложно, каждый должен заниматься своим делом…только профессионалы должны лезть в авто, тем более в вольво.
Но меня таким как я есть сделали именно сервисы…их КОСЯКИ.
Косяк за косяком…а последней каплей стало то, что мне не закрутили рулевую рейку при ее замене.
Каждый из вас представляет какие последствия могли быть…

Так что я в каком-то смысле очень благодарен этим мастерам косячникам, которые заставили меня заняться своим авто.

К чему я все это…это к тому, что в какой-то мемент, интернет стал фундаментом знаний для меня и я ему обязан.
Именно по этому тут выкладываю все нужные и не нужные фотоотчеты.
Именно по этому появится и этот сегодняшний пост с видео…хоть я и не люблю снимать видео.

Это было лирическое вступление, а что касается вопроса…для тех кто не станет смотреть видео, маленькое текстовое описание.

Есть такая штука, верхняя опора амортизатора.
Некое резинометаллическое изделие.
Я для наглядности располовинил ее.

Признаки износа амортизаторов и опор амортизационных стоек

Автор: Alex 18 января 2015 Категория: Подвеска

Пружины в подвеске транспортного средства служат для поглощения толчков и ударов от неровностей дороги путем сжатия, а амортизаторы контролируют количество подпрыгиваний, созданных отскоками пружины.

Как определить износ амортизаторов? В этой статье мы вам расскажем о признаках износа амортизаторов и опор амортизационных стоек.

Признаки износа амортизаторов

Существует несколько предупреждающих знаков, по которым можно определить, когда амортизаторы нуждаются в замене. Например: ваш автомобиль после проезда через железнодорожные пути, лежачие полицейские или провалы в дороге, продолжает подпрыгивать после совершившегося факта.

Другими признаками являются необычные шумы на кочках, чрезмерный крен кузова в поворотах или при торможении, когда передняя часть автомобиля резко ныряет вперед. Так как амортизаторы изнашиваются постепенно, то легко можно привыкнуть к такой езде, так же как привыкаешь к более длинному тормозному пути при износе тормозных колодок.

Как определить износ амортизаторов?

Один из способов проверки амортизаторов – это сильное нажатие на каждый угол вашей машины. И если автомобиль продолжает подпрыгивать после того, как вы отпускаете, то пришло время заменить амортизаторы. Тем не менее, для этой проверка может потребовать довольно много сил и во многих внедорожниках или пикапах не удастся проверить амортизаторы данным образом.

Вместо этого, вам необходимо обратиться к квалифицированному механику для проверки амортизаторов на подъемнике. Механик сможет увидеть, есть ли серьезные протечки (амортизаторы заполнены жидкостью), изношены ли опоры или втулки и есть ли физические повреждения, такие как вмятины.

При частой езде по грубой, неровной дороге, которая дает дополнительную нагрузку на амортизаторы, вам, вероятней всего, придется менять их чаще, чем при езде по гладкой автостраде. Так же при перевозке тяжелых грузов амортизаторы изнашиваются быстрее.

Признаки износа опоры стойки амортизатора

Главный признак износа опоры амортизатора – это глухой удар об кузов автомобиля в момент наезда на дорожную неровность. Чтобы визуально убедиться в её неисправности, откройте капот и взгляните на амортизатор. Если резинка опоры имеет повреждения или просто находится не на своем месте, то опору придется заменить.

Если вовремя этого не сделать, то вслед за опорой может выйти из строя и сам амортизатор. Поэтому не откладывайте её замену на долгое время, чтобы не допустить поломку кузова автомобиля.

Помните, что одновременно с заменой амортизаторов необходимо менять и опоры. Обычно за замену амортизаторов вместе с опорами вы отдадите почти столько же, сколько и за отдельную замену опоры.

По какой причине приходится менять верхнюю опору амортизатора?

Обычно верхние опоры относительно долговечные и часто менять их не приходится. Но когда-нибудь и такую деталь придется заменить.

Обычно это происходит по двум причинам:

  1. Как правило, в опорах амортизаторов присутствует резина и со временем она сильно изнашивается и покрывается трещинами. С одной стороны в этом нет ничего серьезного, но в таком состоянии опора куда хуже снижает уровень шума и вибрации во время движения автомобиля.
  2. Выход из строя подшипника верхней опоры. И эта ситуация происходит куда чаще, чем повреждение резинового элемента. Более того, уровень шума и раздражения при этом куда больше, чем от износа резинок.

Признаком износа подшипников опоры стойки амортизатора в движении можно определить по характерным громким стукам, даже при езде по небольшим неровностям. Это сильно раздражает нервную систему водителя и вызывает желание быстро заменить опору.

Volkswagen Passat 1.8TSI,типтрон,Highline › Бортжурнал › Замена опорного подшипника стойки амортизатора

Решил впервые сделать запись в бж, о замене опорного подшипника стойки амортизатора без снятия самой стойки и опоры , т.к. данной информации очень мало для пассата Б6 . Да и в принципе мне писать то и не о чем, – стандартные замена масел и расходников.
Теперь суть. 1,5 года назад, при повороте руля стоя на месте, стал появляться незначительный металлический звук по пружине справа. Проблем не создавал, т.к. при движении звука данного не было. Потом как-то в обычном автосервисе мне сказали, что это “закусывает” подшипник стойки и стоимость работы по замене озвучили в 1900 р. и что нужно менять всё сразу- подшипник, опору подшипника, болты, буфер, чехол. Я ответил — хорошо, когда всё куплю сам тогда и приеду. Так и проездил года 1,5 . Кстати, зимой щелчки пропадали. Но этой весной щелчки стали более звонкими и я решил заменить подшипник своими руками, т.к многие сервисы замену производят со снятием стойки и опоры. А это влечёт за собой ещё и сделать сход-развал.
Для этого потребуется :
1. Домкрат механический, желательно 2 (если нет, то 2 кирпича и доска)
2. Стяжка для пружины 2 шт ( взял у друга от жигулей, одна блин заржавела, но пригодилась)
3. Ключ накидной на 18
4. Головка на 21 ( сделал из старого советского свечного ключа, обрезал и заново просверлил, на фото поймёте для чего )
5. Торкс на 45
6. SP line М6 (бегал по автозапчастям искал поштучно, а торкс 30 вместо него не подошёл)
7. Купил подшипник SKF VKD 35025(T), т.к. многие пишут что идёт в оригинале. Но ошибаются, оказался FAG (родной с завода)
8. WD- шка на всякий случай
Порядок работ, уже с учётом исправленных своих ошибок :
1. Вкл. ручник и установить упоры под колёса на противоположной стороне
2. Открыть капот, снять пластиковую защиту под лобовухой справа, если слева, то нужно снять дворник.
3. Вставляем головку на 21 и в неё же торкс 45 и расслабляем гайку амортизатора

4. Расслабляем болты на колесе.
5. Одеваем стяжки на пружины (именно, пока машина под своим весом, прижины сжаты, место вставить достаточно ), зато потом меньше крутить их.

6. Ставим домкрат под кузов и поднимаем машину, снимаем колесо. Ставим под рычаг подвески второй домкрат ( или 2 кирпича с доской)

7. Опускаем кузов, чтобы было удобно снять стойку стабилизатора, накидным ключом 18 и SP line 6 откручиваем один конец стойки и вытаскиваем.

8. Подтягиваем(стягиваем) стяжки для пружин, немного.
9. Откручиваем гайку до конца сверху амортизатора

10. Поднимаем кузов, а стойку оттягиваем вниз, потом второй домкрат тоже опускаем вниз.
11. Сверху вдавливаем шток амортизатора, чтобы не мешал снять подшипник.

12. Достаём подшипник

13. Если у вас порван чехол, то нужно конечно же его заменить.

Обратный процесс
1. Новый подшипник вставляем в опору, он как будто на магните, прицепился и не падает вниз.
2. Приподнимаем вторым домкратом рычаг подвески вверх немного.
3. Опускаем кузов по тихоньку первым домкратом (поэтому и нужен механический домкрат) и направляем амортизатор и пружину для совпадении штока с отверстием опоры а пружины с подшипником. Следим чтобы ничего не перекосило. Делаем и поправляем не торопясь.
4. Сверху поймали шток и накрутили гайку. Если что, то шток можно изнутри вытянуть вверх руками.
5. Расслабляем потихоньку стяжки пружин, опять же следя за подшипником (чтоб не перекосило). Снимаем их
6. Вставляем чехол в подшипник и распираем его буфером
7. Потом манипулируя двумя домкратами, устанавливаем обратно стойку стаба.
8. Ставим колесо. Опускаем авто
9. Затягиваем гайку сверху амортизатора. Закрываем пластик.

Т.к. делал вообще первый раз, ушло около 1,5 часа.

P.S. Так проездил 3 дня, потом поздно вечером в дождь влетел в лужу с ямой и пробил левое колесо. При замене резины, так же прокатывали диск. Через день стал замечать щелчки уже с левой стороны. Ну и решил разобрать левую сторону. Только не меняя подшипник, а очистить и заменить смазку в нём (вычитал что такой способ тоже эффективен) Так и сделал, разобрал подшипник, очистил, посмотрел что корпус без дефекта и выбоин, забил смазкой, установил ровно шарики. Собрал всё обратно. Покрутил, вытер лишнюю смазку. Уже как 2500 км слева тоже тишина.
А теперь с учётом очистки и смазки подшипника и снятия дворника ушёл 1 час.

Так что пусть теперь идут лесом эти “ сервисмэны”, говорящие что раз меняете подшипник, то нужно менять всё сразу с ним вместе, и якобы без снятия стойки не обойтись.

Фото разобранного подшипника (камеру заляпал ) .Разбирается легко, тонкой отвёркой аккуратно поддевается и отщёлкивается корпус (не сломайте защёлки).

Опора стоек амортизатора: износ, ремонт, замена

Подвеску современных автомобилей сложно представить без амортизаторов – специализированных демпфирующих элементов. Они могут быть комбинированными, газовыми или гидравлическими. Для обеспечения правильного функционирования большинства узлов требуется две опоры – в верхней (кузовная часть или рама) и нижней точке (балки моста, поворотный кулак). Некоторые амортизаторы оснащаются только верхними опорами.

Разновидности

Детали, монтаж которых производится специальными проушинами, дополняются сайлентблоками или втулками из резины, необходимыми для соединения с кузовом и подвеской машины. Стоит отметить, что верхняя опора стойки амортизатора приобрела наибольшее распространение в легковом транспорте.

По типу конструкции опоры классифицируются на две разновидности:

Последние изготавливаются в виде цельного элемента из металла и резины и применяются чаще всего в передней подвеске. Главная часть конструкции представляет собой соединение резиновой подушки с внутренней и внешней стальной чашей. К кузову фиксация производится внешним корпусом, который имеет несколько отверстий для крепежей. Шток устанавливается в центральной части, а в верхней — устройство для ограничения обратного хода, которое имеет сходство со стальной чашей.

Варианты установки

Существует два основных типа монтажа штока: через подшипник и при помощи втулки. Втулки в бюджетных вариантах изготавливаются из алюминия и выступают в качестве подшипника скольжения. На дорогих опорах используются более сложные подшипники, имеющие радиально-упорную конструкцию. Основным предназначением подшипника является обеспечение легкого прокручивания штора амортизатора. Стоит также отметить существование деталей с принудительным прокручиванием штока.

Опора стоек амортизатора неразборного типа может оснащаться чащей для удержания пружины либо иметь упрощенную конструкцию. В последнем варианте опорная чаша фиксируется на опоре или же монтируется на штоке. В другом варианте она дополняется подушкой из резины с выемкой для витков пружины. Доступ к установленной опоре подобного типа возможен лишь со стороны арки колес. Это вызвано тем, что на деталь чаще всего приходятся нагрузки, идущие снизу, и для обеспечения большей надежности необходим упор в кузовную часть. В этом случае болты не проворачиваются, так как они имеют плотное соединение с внешним корпусом. В багажнике или под капотом находятся фиксирующие гайки.

Из чего состоит опора стойки амортизатора

Передняя или задняя опора, в зависимости от марки автомобиля, оснащается пластмассовым колпачком, предназначенным для предотвращения повреждения гайки штока. Он фиксируется при помощи защелок или силы трения, располагаясь в отверстии ограничителя отбоя. Конструктивное исполнение составных изделий менее сложное, и чаще всего их можно встретить в задней подвеске. Они имеют три основные части: распорную стальную втулку, нижнюю и верхнюю резиновые втулки. Также опора стойки заднего амортизатора имеет дополнительный элемент в виде резинового буфера сжатия, используемого для упора в нижнюю втулку.

Распорная резиновая втулка входит в конструкцию сайлентблока, устанавливаемого в отверстии кузовной части. В опору монтируется шток, при помощи шайбы в нижней втулке крепится буфер сжатия, и все изделие устанавливается на штоке.

Опора стоек амортизатора: возможные поломки

Многие автовладельцы не догадываются о существовании детали до того времени, как она не придет в негодность. Несмотря на это, от нее напрямую зависит качество рулевого управления и свойства подвески. За счет надежности детали увеличивается комфортность управления автомобилем, обеспечивается правильное функционирование подвески и снижается возникающий шум – все это возможно только при отсутствии биения, колебаний и люфтов, которые и предотвращает опора стоек амортизатора.

Из-за постоянных нагрузок деталь постепенно приходит в негодность, ухудшается прилегание металлического корпуса к резиновой подушке, вследствие чего снижается качество работы подвески и возникает глухой стук. Амортизатор ВАЗ теряет прежний функционал и способствует износу других деталей. Неменьший урон приносит повреждение стальных втулок и подшипников.

Замена опор

Алгоритм демонтажа опор примерно одинаков для всех автомобилей. Для начала нужно открутить нижнюю точку крепления и удалить гайки, фиксирующие деталь на кузове. Витки пружины сжимаются специальной стяжкой, которая позволяет освободить опору. Остается только снять гайку штока. Новая верхняя опора стойки амортизатора устанавливается путем проведения всех действий в обратном порядке.

Детали не требуют особого обслуживания и работают в течение длительного времени. Несмотря на это, необходимо периодически проверять их состояние для обеспечения безопасности управления и увеличения срока службы ходовой части автомобиля.

Признаки неисправности

Шум, доносящийся из-под багажника или капота, является главным признаком поломки. Чаще всего он появляется при езде по грунтовой дороге или некачественному асфальту. Подлежат замене не только разрушенные детали, но и имеющие деформации или достаточную степень износа. Оптимальным вариантом станет замена до возникновения характерного шума, к примеру, когда устанавливается сам амортизатор ВАЗ.

Удостовериться в необходимости замены амортизаторов можно, сильно нажав на все углы автомобиля. Машина не должна подпрыгивать после нажатия, в обратном случае рекомендуется сразу заняться опорами. Но такой способ подходит не для всех автомобилей, к примеру, для внедорожников усилия рук будет недостаточно. Выходом из ситуации станет обращение в автосервис. Профессионалы смогут определить степень износа, выявить наличие механических повреждений и протечек.

Регулярность замены зависит не только от пробега, но и от загруженности машины, качества дорог и марки самого автомобиля. Опора стоек амортизатора изнашивается быстрее при частой перевозке тяжелых грузов и неаккуратной езде.

Замена опорного подшипника стойки амортизатора: когда нужна и как сделать

В системе подвески типа «Макферсон» опорные подшипники играют ключевую роль. Именно они являются связующим звеном между передней подвеской и кузовом машины. От состояния этих элементов напрямую зависит качество управления автомобилем, комфорт и безопасность движения. Иногда наступает момент, когда необходимо определить возможные неисправности этих элементов в стойке. О том, как диагностировать и при необходимости заменить их, и пойдёт речь.

Конструкция механизма опорного подшипника

Фактически вес передней части автомобиля (вместе с двигателем) ложится на этот узел. При повороте передних колёс подшипник испытывает боковые нагрузки, что ускоряет его износ.

Важно! Эксплуатация неисправных опор может привести к поломке амортизационных стоек и рулевого управления.

Типовое устройство опорных подшипников видно на схеме:

Схема элементов опоры

Даже небольшая неисправность или критический износ подшипника незамедлительно сказываются на работе подвески и рулевого управления.

Симптомы неисправности: амортизатор стучит, скрипит и прочие

  • Поскольку подшипник имеет механическую связь с опорными чашками стоек, малейший люфт сразу отдаёт в кузов характерными стуками.
  • Поворот рулевого колеса становится затруднённым, особенно это заметно на автомобилях без усилителя руля.
  • При повороте слышен скрип в районе опорных чашек.

Проверка исправности: диагностика своими руками

Более детальную проверку можно осуществить с помощью помощника:

  1. Откройте капот и попросите помощника повернуть рулевое колесо (при наличии усилителя руля двигатель следует завести). Положив руку на опору, вы почувствуете удары и щелчки. Более точно неисправность определяется с помощью автомобильного стетоскопа. При отсутствии автомобильного стетоскопа сгодится и обычный медицинский
  2. Раскачайте автомобиль из стороны в сторону с помощью напарника. Неисправная опора будет издавать стуки.

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Какие инструменты необходимы, чтобы заменить

  • Накидной ключ с изогнутой рукоятью.
  • Специальная головка для разборки стоек. Подбирайте головку, посоветовавшись с консультантом, все инструменты разные
  • Длинная головка (свечная).
  • Специальный ключ для штока.
  • Обычный комплект — трещотка с набором головок, под размеры крепежа.
  • Динамометрический ключ.
  • Стяжка для пружин стойки.

Как осуществить снятие и поменять

  1. Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей. Также для демонтажа может быть использован спецключ
  2. Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.
  3. При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора. Если видны повреждения какого-либо из элементов, он требует замены
  4. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить.
  5. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую. Оцените работоспособность узла, возможно, его можно отремонтировать частично
  6. Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место.

Совет: Перед демонтажем пометьте маркером положение всех крепёжных гаек и штока, чтобы сохранить угол кастора.

Стяжки не снимаются до конца работ

  • Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.
  • Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.
  • После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.
  • Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.
  • Замена подшипника отдельным элементом

    Если сама опора в порядке, а неисправность касается только подшипника — его можно заменить отдельно. Для этого снимаем стойку с опорой (процесс описан выше) и разбираемся с ней отдельно.

    Разобрав опору (конструкция у всех разная, но принцип примерно одинаков), делаем ревизию подшипника. Как правило, шарики изношены неровно, имеются задиры на обойме, разрушены сальники.

    Возможно, что проблему дастся решить малой кровью

    Несмотря на то что опорные подшипники, как правило, разбираются и можно получить доступ к отдельным компонентам, ремонтировать их не имеет смысла.

    Вряд ли выгодно копаться с составными деталями опорного подшипника, пытаясь их отремонтировать

    Во-первых — сам подшипник отдельно от опоры не так дорого стоит.

    Во-вторых — это ответственный узел, поэтому замена шариков или сальников кустарным способом ни к чему хорошему не приведёт. Поэтому — однозначная замена.

    Парно менять подшипники или нет — не существует единого мнения. Обычно парная замена производится больше из-за перестраховки. Опытные работники СТО определяют эту необходимость, исходя из общего состояния подвески автомобиля. Бывает и так, что менять второй подшипник нецелесообразно — зачем выкидывать хорошо работающую деталь?

    Как нужно проводить работы на Опель Астра (видео)

    Ремонт опоры амортизаторной стойки

    Если оказалось, что подшипник в порядке, а причина стука кроется в износе демпфера или другого элемента, не являющегося ответственным узлом конструкции — можно произвести ремонт опоры.

    Как проводится реставрация подшипника: реконструкция подушки на видео

    В данном случае мы видим исправную резиновую подушку, которая просто изменила размер в процессе эксплуатации. Усадку можно скомпенсировать, установив прокладку, изготовленную на станке.

    100% работоспособность опоре вернуть не удастся, но пробег в несколько тысяч километров вы себе обеспечите, причём без видимых проблем в комфорте и безопасности.

    Несмотря на то что опора стойки амортизатора является ответственным узлом, восстановить её работоспособность можно без обращения в сервис. В зависимости от тяжести повреждения вы выбираете между установкой нового узла, заменой изношенных компонентов или ремонтом. Решение зависит от вашей квалификации и стоимости комплектующих.

    «

    Отличная статья 0

    Менять или… чинить: как и зачем ремонтируют амортизаторы

    Конечно, острый на язык читатель скажет: тот, кто покупает машину за несколько миллионов, может легко потратить сотню-другую на стойки. Это, конечно, справедливо, но только на первый взгляд. Во-первых, учтите качество дорожного покрытия, далекое от желаемого, и представьте, как быстро скончаются новые амортизаторы, установленные на автомобиль массой более 2,5 тонн. Во-вторых, не стоит отбрасывать факт умения считать расходы у людей, передвигающихся на GL500. А в конце виртуального тура представьте, что вам, владельцу X5, говорят: «Ремонт одного амортизатора встанет вам в 350 евро». Почти в 5 раз дешевле! И каким после этого будет ваше решение?

    Об устройстве амортизаторов говорить не будем: достаточно было сказано в статье о замене стоек. Сегодня мы сконцентрируемся исключительно на поломках и их устранении.

    Поломки

    Одна из самых распространенных неисправностей амортизатора – это утечки рабочей жидкости через поврежденный сальник. Есть несколько причин, по которым ему приходит конец, и самая главная – трение. Самый простой вариант – когда срок службы вышел, и уплотняющая часть износилась. Но бывает, амортизатор начинает «потеть» или протекать, не пройдя и половины своего ресурса.

    Причиной того может быть зима – вернее, морозы. Например, вы выехали куда-нибудь из теплого гаража, остановились выпить горячего шоколада и немного засиделись в кофейне. На штоке амортизатора из-за нагрева и последующего резкого охлаждения на морозе образовались крупинки льда. Они-то и порвут сальник на относительно новом амортизаторе. Кроме того, смерть сальнику может прийти и после попадания пыли и грязи на шток вследствие повреждения пыльника.

    Сам шток «убить» тяжело, но он перемещается в направляющей втулке, в которую, в свою очередь, запрессованы тефлоновые кольца. Эти кольца, ясное дело, изнашиваются, и тогда шток начинает испытывать ударные нагрузки в контактной поверхности. Если вовремя не обратить на это внимание, можно будет разбить всю направляющую втулку – а это уже беда и с точки зрения безопасности вождения. Ну а про втулки амортизатора и говорить нечего, они могут порваться первыми. Заменить их – невеликая проблема, но бывает, что это просто не предусмотрено конструктивно.

    Клапаны поршня – пожалуй, самые живучие элементы сборки: ломаться в них по сути нечему. Но бывает так, что через разрушенный сальник и разбитые тефлоновые кольца внутрь амортизатора попадают мелкие частички грязи. Вот они-то и могут доставить ряд неприятностей, самая печальная из которых – неплотное прилегание клапана. Тогда амортизатор будет «болтаться» на ход сжатия или отбоя – как повезет.

    13C215_024

    Еще может «порадовать» газ или воздух, попавший внутрь амортизатора. Проявляется это в слышимых ударах со стороны амортизатора при его работе. Удар возникает при прохождении пузырька воздуха через клапан и поршень, при котором стойка как бы резко проседает.

    Как воздух может попасть в однотрубный амортизатор? Да очень просто – через износившееся уплотнительное кольцо разделительного поршня. Оно изнашивается постепенно, потому в определенный момент начинает «травить» газ в полость с рабочей жидкостью. Если вовремя не выявить проблемы с герметичностью, то независимо от того, двух- или однотрубный у вас амортизатор, произойдет вспенивание рабочей жидкости с потерей демпферных свойств и резко возросшим износом трущихся поверхностей. Если амортизатор двухтрубный, то по причине износа или, опять же, попадания посторонних частиц выходит из строя донный клапан, отвечающий за ход сжатия.

    С поршнем все просто: скорее, износится уплотнительное кольцо, нежели сам поршень. Но правды ради стоит сказать, что есть на наших просторах «умельцы», которые и эту часть «укладывают на обе лопатки». Цилиндр также редко обращает на себя внимание, и единственное, чем может опечалить – это задиры из-за все той же грязи.

    В случае с электронно-управляемыми амортизаторами, кроме чисто механических повреждений, проблемы возникают с перепускными соленоидами хода отбоя и сжатия. Если один из них подклинит, например, в открытом положении, то сделает подвеску очень мягкой только в одном направлении.

    Диагностика

    Каждый автолюбитель знает: если вы качнули автомобиль, а он колеблется, как на волнах – ясно, что с амортизаторами не все в порядке. Потеки рабочей жидкости тоже быстро обнаруживают в себе как минимум износ сальника. Но если вдруг покачивание автомобиля не дает какого-либо понимания проблемы, а поведение автомобиля в движении заметно отличается от нормального, на помощь может прийти специальный стенд для диагностики. Их на рынке множество – мы, к примеру, использовали Emmetec.

    19

    Амортизатор закрепляют в стенде: корпус – в подвижную часть, шток – к плите с тензодатчиком. Стенд имитирует работу амортизатора, перемещая его то медленно, то быстро. Благодаря датчику рисуется график жесткости амортизатора на ходе отбоя и сжатия на разных режимах работы. Мастер знает, как должен выглядеть график, и, если вместо плавных кривых он вдруг увидит какие-либо скачки или резкие переходы, от него последует приблизительный, но уже более конкретный вывод о техническом состоянии «аморта».

    20

    Ремонт

    В любом случае, если амортизатор попал в цех ремонта, его разбирают – хоть это и не так просто. Дело в том, что в былые времена амортизаторы были разборными изначально. Ремкомплекты на них можно было приобрести в любом магазине… ну или почти в любом. Нынче производителям невыгодно, чтобы деталь можно было отремонтировать, потому с завода они либо заварены, либо завальцованы.

    12

    Вальцовка тоже бывает разная, и от этого зависит и сложность разборки. Если амортизатор однотрубный газонаполненный, то сначала из него стравливают газ. Срезав удерживающую часть и вытянув внутренности, все детали тщательно моют в керосине.

    1

    В любом случае после разборки, какой бы ни была ее изначальная причина, заменяют уплотнительное кольцо поршня, сальник и тефлоновое кольцо направляющей втулки, а также рабочую жидкость амортизатора.

    3 5

    Если на штоке обнаружится коррозия, он без сомнений отправится под замену. Проточить и отшлифовать его не получится – это не блок цилиндров с ремонтными размерами, здесь это не заложено конструктивно, а вдобавок есть необходимость в хромировании.

    13

    Последнее – довольно дорогостоящее удовольствие, поэтому нецелесообразное. Но в случае совсем незначительных «притирок» шток все же можно будет отполировать пастой ГОИ.

    22 23

    Попадание частиц под клапаны «лечится» обычной промывкой и контролем поверхности – чтобы плотность прилегания клапана была нормальной.

    17

    О проблеме донного клапана у двухтрубников говорилось выше: так вот, в случае неисправности этот клапан заменяется в сборе.

    2 18

    У однотрубных амортизаторов заменяют уплотнительное кольцо разделительного поршня. Внутренняя поверхность цилиндра поршня тоже полируется. Иногда бывает так, что выточить шток самостоятельно проще и дешевле, чем заказать новый – это относится к различного рода тюнинговым амортизаторам. А в нашем случае выточили не только шток, но и выносной газонаполненный цилиндр амортизатора, так как оригинальный потерял в герметичности.

    14 15

    Кстати, одной из проблем на пути к ремонту амортизаторов может быть их «американскость» – дюймовая система исчисления, которая может стать на пути подбора сальников. Вообще же в наличии комплектующих и ремонтных комплектов недостатка нет, потому ремонт и выходит суммарно дешевле нового.

    Жидкость для наполнения амортизаторов используют разную и от разных производителей, но поиск идеальной не заканчивается никогда.

    16

    Наш мастер сказал, что долгие поиски идеальной по соотношению цена/качество рабочей жидкости привели к авиационному маслу АМГ-10. Получается дешево и очень качественно, а заодно с ним не переплачиваешь за нашумевший бренд.

    Ну а еще одна – возможно, самая приятная – особенность ремонта в том, что мастер имеет возможность, пусть и в небольшом диапазоне, но перенастроить характеристики амортизатора. Это будет понятнее на примере, благо таковой был: из одной ближневосточной страны привезли Kia Sportage. В общем-то, машина, как машина – но езда в условиях отечественного дорожного покрытия была сравнима со скачками на отбойном молотке. Хозяину это надоело, и он обратился в мастерскую. Для мастера это был первый опыт «вскрытия» совершенно нового амортизатора, проехавшего километров 300. Результатом перенастройки же владелец остался очень доволен – в силу того, что получил нормальную подвеску за относительно небольшие деньги.

    Вдобавок по вашему желанию амортизатор можно сделать регулируемым, установив крышку с золотником. Увеличивая или снижая давление газа, вы сможете немного вмешиваться в характеристики жесткости сжатия и отбоя.

    После ремонта

    Выполнив все ремонтные операции, амортизатор собирают воедино. Уже разобрав неразборную деталь, делать ее снова неразборной смысла нет. Как поступают со «вскрытыми» амортизаторами? Срезают часть корпуса и наваривают новую, такого же размера, но с более толстой стенкой, чтобы была возможность нарезания резьбы.

    21
    6 7

    Для надежности шва используют специальный стенд для резки и сварки. Завершается сборка установкой и затяжкой гайки крепления.

    Теперь амортизатор с рабочей жидкостью необходимо заполнить газом, чтобы создать газовый подпор. Если амортизатор двухтрубный, то для этого используют специальный переходник, устанавливаемый над штоком и немного раздвигающий кромку сальника.

    8

    Если конструкция однотрубная, то изготавливают крышку с золотником, которую устанавливают в корпус.

    9 10

    Стоит упомянуть, что существовали конструкции, позволяющие заполнить однотрубник без вмешательства в конструкцию и нарушения целостности. Речь, например, об амортизаторах старой Audi A8. Однотрубные, разборные – счастье для ремонтника… Но и они канули в Лету.

    11

    Собрав амортизатор полностью и заправив газом, его снова отправляют на стенд для успокоения совести мастера, его отремонтировавшего. Если с графиком все в порядке, амортизатор уходит на склад и далее владельцу. По желанию корпус могут выкрасить в «оригинальный» черный цвет.

    Ресурс

    Самый волнующий вопрос, который беспокоил нас в начале разговора, касался ресурса амортизатора после его ремонта. Из умных книг мы, например, знаем, что после «капиталки» ресурс ДВС восстанавливается не более, чем на 70–80% от нового. В случае с амортизаторами мастер уверил, что ресурс восстанавливается практически на 100%. Некоторые производители дают гарантию на новые амортизаторы в год без ограничения пробега – так вот, не все, но определенная часть мастерских может с уверенностью дать такую же гарантию после ремонта. Но решать, чинить их или менять, все же вам.

    Послесловие

    Интересное дело: говорят, если машина ездила по хорошим дорогам, вроде европейских, значит, амортизаторы у нее изначально в порядке и пройти могут не одну тысячу километров – не то, что по нашим ухабам. Но на практике выходит, что заменяются они примерно с одной и той же периодичностью независимо от географии – просто характер износа разный. У нас из-за больших ходов и крайних точек разбиваются втулки и сальники. У них – ходы небольшие, но это значит лишь то, что на шток в очень небольшом диапазоне будет воздействовать повышенная нагрузка, которая и «вытрет» его. Так что хорошая дорога – не всегда залог «бессмертных» амортизаторов.

    Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), контактные данные +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

    Опрос

    А вы сталкивались с неисправностями амортизаторов?

    Всего голосов:

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
