Не работает вентилятор охлаждения ВАЗ 21099: карбюратор, причины

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.


Вернуться к оглавлению

Общая характеристика модели

Машина мечты в 90-х

Размеры машины несколько изменились за счет удлинения крыла и увеличения капота. Кроме того, появились абсолютно новая, улучшенная решетка радиатора ВАЗ и, конечно, обновленная приборная панель. Длина ВАЗ 21099 по сравнению с иными авто данной группы увеличилась на 20 см.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

  • он способен развивать достаточно высокую скорость;
  • имеет отличную управляемость при движении;
  • устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Автомобили ВАЗ 21099 бывают двух типов. У ВАЗ 21099 карбюратор, так же как и у ВАЗ 21099 инжектор, схема системы подачи топлива практически идентична.

В ВАЗ 21099 инжектор подача бензина при нажатии на педаль газа контролируется компьютером. В карбюраторном двигателе подобный выброс контролируют специальные заглушки-заслонки.

Достаточно часто владельцы данного автомобиля сталкиваются с одной проблемой: не работает вентилятор охлаждения ВАЗ 21099 карбюратор.


Вернуться к оглавлению

Проверка системы охлаждения

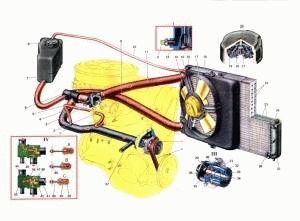

Устройство системы

Что же делать, если не работает вентилятор охлаждения ВАЗ 21099 карбюратор? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температур подошла к красной зоне, но из-под капота ВАЗ 21099 карбюратор еще не начал валить дым, нужно проверить работу системы охлаждения.

  1. Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
  2. Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
  3. В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
  4. Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
  5. После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

  1. Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
  2. Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
  3. Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
  4. Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
  5. Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
  6. После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
  7. Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
  8. Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Вернуться к оглавлению

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

  1. Отсоединить колодку вентилятора и жгута, разъединив провода.
  2. Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
  3. Под капотом открутить два винта, которыми крепится вентилятор.
  4. Достать кожух.
  5. Снять два болта крепления вентилятора.
  6. Снять еще пять болтов и решетку воздухозабора.
  7. Поднять опору вентилятора и потянуть его на себя.
  8. Повернуть сам вентилятор на 90 градусов и вынуть его.

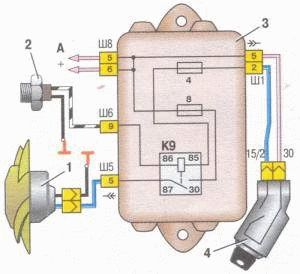

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.


Вернуться к оглавлению

В качестве заключения

Поломка вентилятора охлаждения ВАЗ 21099 — достаточно серьезная проблема. Стоит уделить этой неисправности особое внимание. Ни в коем случае нельзя игнорировать данную проблему и продолжать движение. Не обращая внимания на неисправность, водитель рискует не только не добраться до места назначения, но и вовсе загубить свой автомобиль.

При неисправности системы охлаждения мотор начнет перегреваться. В конечном итоге это приведет к закипанию двигателя. Из-под капота машины начнет валить дым, авто заглохнет и не захочет ехать дальше. Открыв капот, водитель увидит неутешительную картину: горячая жидкость брызжет в разные стороны, валит пар, мотор автомобиля настолько сильно раскален, что при приближении к нему чувствуется жар.

Чтобы не допустить всего этого, стоит внимательно следить за своим автомобилем. Так вы сможете максимально продлить срок его службы. Своевременная диагностика и обращение к мастеру избавят автолюбителя от возможных проблем.

ВАЗ 21099 - не включается вентилятор охлаждения: что делать, причины неисправности

Работа вентилятора охлаждения очень важна, особенно летом, при высокой температуре. В жаркое время года вероятность перегрева мотора сильно возрастает, поэтому очень важно правильное функционирование системы охлаждения путем холодного потока воздуха, который подается на радиатор. Если система охлаждения автомобиля, а в частности вентилятор, вышла из строя, то происходит неминуемое закипание жидкости в системе, что может привести к сложнейшей поломке.

Когда на малых скоростях движения автомобиля не включается вентилятор охлаждения, первой мыслью многих автолюбителей становится то, что проблема в термостате. Как правило, в данном случае перестает циркулировать жидкость в радиаторе. Но на самом деле проблем с системой охлаждения может быть гораздо больше.

Чаще всего проблемы с неработающем вентилятором встречаются у автомобилей с большим пробегом, а из-за схожести конструкции системы охлаждения, могут быть применимы к любым моделям семейства Lada.

В первую очередь стоит обратить внимание н поломку термостата. Проверить его работоспособность очень просто. Для этого нужно потрогать низ радиатора, если он холодный, но при этом вода кипит, то скорее всего вентилятор исправлен, а проблема заключается именно в термостате. Напротив, если радиатор горячий – термостат исправлен, и причина отсутствия охлаждения кроется в вентиляторе.

Частые причины поломки вентилятора на ВАЗ 21099

Для того чтобы, провести ручную диагностику и выявить поломку вентилятора на ВАЗ 21099, нужно знать основной перечень наиболее частых причин данной неисправности.

  1. Поломка электропривода вентилятора.
  2. Выход из строя предохранителя.
  3. Поломка реле.
  4. Возможные обрывы электропроводки.
  5. Проблемы с датчиком температуры (отсутствие контакта).

Чтобы провести ручную диагностику по выявлению данной проблемы, нужно начать с поиска причин, которые может выполнить каждый.

Поиск причины

В начале следует выключить и снова включить вентилятор, соблюдая нужную полярность к аккумуляторным клеммам. Вентилятор должен запустится, если этого не произошло, значит электропривод работает, и причина кроется в другом. Напротив, если после данных манипуляций, вентилятор по-прежнему не работает, то нужно произвести проверку электрики на датчике.

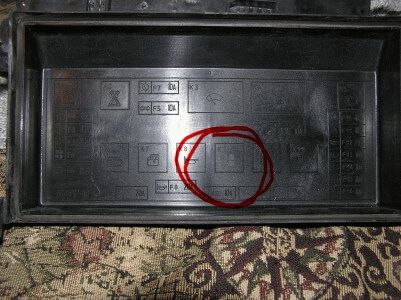

Если проводка в порядке, то следует перейти к предохранителю, расположен в монтажном блоке, под капотом автомобиля со стороны водителя. Там находится сдвоенный предохранитель отвечающий за звуковой сигнал и систему охлаждения. Поэтому проверить его работоспособность очень просто при помощи обыкновенного автотестера. Если звукового сигнале во время проверки нет, то проблема именно в нем.

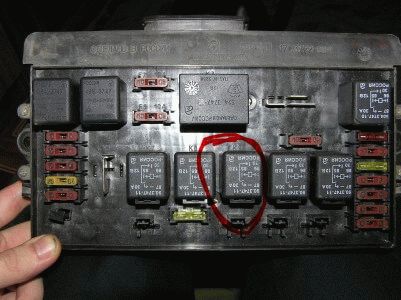

Если выявить причину не удалось, нужно проверить работоспособность реле. Для этого нужно найти другое рабочее реле и вставить его в посадочный разъем на место старого. Если вентилятор не работает и в этом случае, то возможно проблема с датчиком, перед проверкой его следует обесточить.

После этого контролер запускает вентилятор в принудительном режиме. Далее следует отсоединить разъем от датчика, и повернуть ключ зажигания. Если вентилятор заработал, это говорит о том, что датчик не исправлен и требует немедленной замены. Стоит отметить что, этот метод актуален для инжекторных моделей.

Для карбюраторных моделей, нужно проверить работоспособность предохранителей в монтажном блоке. Если данный предохранитель неисправен, это достаточно легко заметить по характерной копоти на нем. Также, во многих российских автомобилях наблюдается проблема с реле, отвечающим за включение вентилятора. Здесь проверка производится аналогичным способом с инжекторными моделями.

Если в карбюраторной модели наблюдается неисправность датчика установленного в радиатор автомобиля, нужно просто замкнуть между собой находящиеся на нем контакты. Как и в инжекторных моделях, вентилятор должен запуститься, что свидетельствует о поломке датчика.

Неисправность вентилятора

Если во время поиска неисправности, выяснилось, что все же сломался вентилятор, то его можно попробовать отремонтировать собственноручно. Обычно при такой поломке в первую очередь выходят из строя щетки или стираются подшипники, но иногда происходит замыкание или обрыв проводки внутри вентилятора. В этом случае если нет должной сноровки и знаний, лучше приобрести новый вентилятор.

Чтобы снять поломанный вентилятор, нужно в первую очередь:

  1. Снять клеммы с аккумулятора.
  2. Для большего удобства, демонтировать воздушный фильтр
  3. Отсоединить провода, закрепленные в защитном кожухе вентилятора.
  4. Открутить гайки, при помощи которых кожух крепиться к кузову и радиатору.
  5. Снять кожух.
  6. Извлечь вентилятор, немного наклонив его в сторону мотора.

Запрещено управлять автомобилем со сломанным вентилятором, так как в результате перегрева жидкости в радиаторе в лучшем случае выйдут из строя резиновые патрубки и шланги, а также клапанная крышка и прокладки ГБЦ. В худшем, из-за высокой температуры в двигателе деформируются элементы поршневой группы, что может привести к серьезному ремонту и дополнительным финансовым затратам.

После установки нового вентилятора, нужно запустить и прогреть двигатель до момента включения системы охлаждения. Если вентилятор так и не включился, нужно заглушить двигатель и повторить процедуру включения и выключения несколько раз.

Все описанные действия способен выполнить любой автолюбитель, но за ремонтом многих частей придется обратиться в специализированные автосервисы. Поскольку проблема в системе охлаждения автомобиля может таиться как внутри, так и из вне, найти ее порой бывает сложно. Поэтому если у автомобилиста нет должной сноровки и умений, лучше всегда воспользоваться советом специалиста и сделать грамотный ремонт.

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонить
от карлсона и до проводов под рулём

Первое что тебе нужно попробовать, отцепить на радиаторе датчик.Если не получилось то один провод идёт на массу под правую фару, другой идёт на монтажный блок на разъём Ш6-9контакт общая схема www.lada72.tk/scheme/29-s…orudovaniya-vaz-2108.html схема монтажного блока www.lada72.tk/scheme/30-s…08-novogo-obrazca-.html.И приходит на К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.Из данных прочитанных схем, у тебя замкнут датчик вентилятора на корпус, возможно что пробит термистор в самом датчике что редко случается, или залипли контакты на реле К9.

эта беда… такая ж ситуация. что только не делал. предохранители менял, датчик менял… все короче менял кроме вентилятора)) в итоге зае бло и подключил принудительное включение через кнопку. минус, плюс и в салон. прям под клемы вентилятора засунул провода. так эта сука начал сам включаться при 95…)) кнопка теперь и нахер не нужна… оказывается был плохой контакт на самом вентиляторе…

Беда твоя в том что постоянный минус разъёма Ш6-9контакта, провод на датчик, шёл на реле контакта 86-включение самого реле.Всего скорее этот провод сидел на корпусе.Вентилятор тут не причём так как сам он минус сидит на корпусе, а плюс связь с обогревом заднего стекла, рулевой переключатель поворота, кнопка аварийки.

С монтажником всё в порядке, открывал всё чисто сухо, он новый там ещё прокладка целая, и я куском резины его сверху накрываю

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда.Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

Авто-помощь

Советы для автомобилистов

Почему не работает вентилятор — ваз 2109

На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Машина мечты в 90-х

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

  • он способен развивать достаточно высокую скорость;
  • имеет отличную управляемость при движении;
  • устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Проверка системы охлаждения

  1. Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
  2. Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
  3. В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
  4. Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
  5. После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

  1. Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
  2. Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
  3. Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
  4. Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
  5. Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
  6. После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
  7. Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
  8. Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

  1. Отсоединить колодку вентилятора и жгута, разъединив провода.
  2. Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
  3. Под капотом открутить два винта, которыми крепится вентилятор.
  4. Достать кожух.
  5. Снять два болта крепления вентилятора.
  6. Снять еще пять болтов и решетку воздухозабора.
  7. Поднять опору вентилятора и потянуть его на себя.
  8. Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

В качестве заключения

При неисправности системы охлаждения мотор начнет перегреваться. В конечном итоге это приведет к закипанию двигателя. Из-под капота машины начнет валить дым, авто заглохнет и не захочет ехать дальше. Открыв капот, водитель увидит неутешительную картину: горячая жидкость брызжет в разные стороны, валит пар, мотор автомобиля настолько сильно раскален, что при приближении к нему чувствуется жар.

Чтобы не допустить всего этого, стоит внимательно следить за своим автомобилем. Так вы сможете максимально продлить срок его службы. Своевременная диагностика и обращение к мастеру избавят автолюбителя от возможных проблем.

Вентилятор охлаждения Ваз 2109

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

Схема 2 включения вентилятора Ваз 2109

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

  1. всю цепь надо проверить
  2. начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная.
    если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)
  • Причина может быть в каждом компоненте.
    Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.
  • попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел
  • ваз 2109-инжектор или карбюратор?
    если ИНЖЕТОР:
    -открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.
    -ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

    В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи! Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

    ABOUT THE AUTHOR

    Не включается вентилятор охлаждения Ваз 2109

    Не включается вентилятор охлаждения на Ваз 2109. При этом был поменян термостат, датчик и сам вентилятор. Однако проблема так и не решилась, что может быть?

    Чтобы найти причину следует пойти простым путем — одну за другой исключить возможные причины. Вентилятор и датчик поменян, соответственно причина может быть либо в реле, либо в предохранителе.

    1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

    2. Убедиться в работоспособности датчика. Замкнуть его контакты, опустить в кипяток и проверить сопротивление.

    3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

    Если после всех проведенных выше процедур вентилятор так и не срабатывает, обратитесь в диагностический центр

    Похожие статьи:

    • Диагностика и замена датчика скорости Ваз 2114
    • Высокие обороты холостого хода Ваз 2110-12 —…
    • Проверка и замена датчика давления масла Лада Гранта

    Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

    Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

    Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

    Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье .

    Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

    Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

    Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

    Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

    Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

    Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

    Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

    Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается. остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

    Проверяем следующим образом: подключаем провод к «+» клемме АКБ. второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

    Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

    «

    Отличная статья 0

  • Что делать, если не включается вентилятор на ВАЗ 21099?AutoRemka

    Иногда причина того, что автомобиль ВАЗ 21099 заметно перегревается, кроется в некорректной работе вентилятора, например, если вентилятор не включается. В подобной ситуации автомобилисту в первую очередь обратить внимание на электрическую цепь включения вентилятора охлаждения мотора. Проверьте ее состояние, вполне вероятно, проблема в ней. Если это так, то водитель может справиться с подобной проблемой самостоятельно. Даже не придется посещать салон техобслуживания. Впрочем, отечественные автомобили всегда были относительно просты в использовании и ремонте.

    Приступая к ремонтным работам подобного типа, следует сразу обратить внимание на то, какой именно двигатель установлен на транспортном средстве. От этого фактора будет напрямую зависеть план действий по устранению проблемы с вентилятором системы охлаждения.

    Принцип включения вентилятора системы охлаждения

    Возьмем для примера моторы ВАЗ 2108 и 21083: на этих моделях автомобиля электровентилятор включается, благодаря специальному предустановленному датчику, который располагается в правой части радиатора охлаждения. Таким образом, вентилятор приходит в действие, когда его контакты замыкаются, то есть при температуре 99°С.

    Кстати, на автомобилях, сошедших с конвейера еще до 1998 года, этот датчик корректирует работу вентилятора только через специальное реле 113.3747, которое находится в монтажном блоке.

    На инжекторных моторах, например, на двигателе автомобиля ВАЗ 2111, ситуация несколько иная: на таких моторах вентилятор системы охлаждения также управляется через реле, но исключительно по сигналу от блока управления.

    Выявление неисправности включения вентилятора на моторах автомобилей ВАЗ 2108 и ВАЗ 21083

    Из вышесказанного становится ясно, что принцип удаления неисправности включения вентилятора на автомобилях с двигателем инжекторного и карбюраторного типа, будут сильно отличаться.

    Для удаления неисправности на карбюраторном двигателе для начала придется тщательно проверить предохранители в монтажном блоке. Впрочем, если предохранитель на карбюраторном моторе сгорел, это легко заметить даже невооруженным глазом.

    В отечественных автомобилях, выпущенных до 1998 года, в первую очередь необходимо проверить реле включения вентилятора. Вполне возможно, что при проверке выявится следующие неисправности: либо имеется электрический контакт между выводами «с» и «b», либо отсутствует контакт между выводами «c» и «d». В обоих случаях, реле подлежит обязательной замене.

    Еще одной причиной проблем с включением вентилятора может быть поломка датчика, который установлен в радиаторе транспортного средства. Также есть вероятность, что из строя вышел сам вентилятор. Для проверки работоспособности датчика нужно просто снять контакты с датчика и попытаться замкнуть их между собой. В том случае если после этого электровентилятор включился, то проблема заключалась в датчике. Если же нет, то, скорее всего, неисправность в моторе вентилятора.

    Выявлениена моторе автомобиля ВАЗ 2111

    Если перегревание замечено на инжекторном двигателе, то в первую очередь необходимо проверить целостность предохранителя, который защищает цепь электрического вентилятора. После этого обязательно проверьте вспомогательное реле, которое обычно располагается в автомобильном салоне под бардачком со стороны пассажирского сиденья. Также не забудьте проверить, срабатывает ли мотор вентилятора в принудительном режиме.

    Вентилятор на двигателе ВАЗ 2111 может не включаться еще и потому, что неисправен датчик, который находится на выпускном патрубке мотора. Однако проверить исправность датчика на инжекторном двигателе самостоятельно практически невозможно. В этом случае необходима сервисная компьютерная диагностика

    Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

    Причины отказа вентилятора радиатора связаны с его электрической или механической частью. В результате при определенных условиях двигатель автомобиля начинает перегреваться.


    Причины неисправности: «не работает вентилятор радиатора» системы охлаждения

    На примере вентилятора радиатора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

    — Вышел из строя датчик вентилятора радиатора

    На карбюраторных ВАЗ 2108, 2109, 21099 и их модификациях датчик расположен на правом бачке радиатора. Его выход из строя – наиболее распространенная причина отказа вентилятора на радиаторе. Включаем зажигание. Замыкаем отрезком провода контакты датчика (провода с них при этом не снимаем). Если вентилятор заработал – неисправен датчик, нет – неисправна его электрическая цепь.

    — Неисправна электрическая цепь датчика

    Для диагностики неисправности цепи удобнее всего использовать ее схему.

    Неисправности в цепи:

    окислились контакты проводов на выводах датчика температуры;

    нет «массы»;

    перегорел предохранитель в монтажном блоке.

    — Неисправен электродвигатель вентилятора на радиаторе системы охлаждения

    Попросту сгорел или вышел из строя от старости. Заменяем новым или заведомо исправным.

    — Механическое повреждение электродвигателя вентилятора или его рамки (лопасти задевают за погнутую рамку)

    Примечания и дополнения

    — На автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска и после электрические цепи включения датчика вентилятора на радиаторе разные (после 1998 г «плюс» постоянно подается на датчик, до 1998 г только после включения зажигания). Это нужно учитывать при диагностике неисправностей.

    Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

    — Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

    — Схема системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

    — Постоянно работает вентилятор радиатора на ВАЗ 2108, 2109, 21099

    Не работает вентилятор охлаждения на ВАЗ 2109 (Карбюратор): проверка датчика включения вентилятора, замена и ремонт своими руками

    Содержание:

    1. Проверка
    2. Датчик
    3. Вентилятор
    4. Модернизация

    Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

    Внешний вид устройства

    Проверка

    На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

    Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

    Мотор может перегреваться по разным причинам:

    • Вышел из строя термостат;
    • Забился радиатор;
    • Вышел из строя вентилятор радиатора;
    • Сломался датчик включения вентилятора;
    • Упал уровень ОЖ в системе;
    • Вышла из строя помпа;
    • Нарушилась целостность проводки в цепи вентилятора.

    Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

    Приведем пример проверки вентилятора и датчика.

    Объект проверки

    Метод

    Вентилятор

    Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять

    Датчик вентилятора

    Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

    Датчик

    Датчик

    Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

    Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

    Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

    Искомое устройство

    Точная проверка

    Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

    1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
    2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
    3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
    4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

    Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

    Замена датчика

    Поменять датчик достаточно просто:

    • Выключите зажигание;
    • Слейте жидкость охлаждения из расширительного бачка;
    • От клеммной колодки датчика отключите пару проводов;
    • Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
    • Следуя в обратной последовательности, поставьте новый датчик.

    Отключение датчика

    Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

    Вентилятор

    Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

    Схема с кожухом, радиатором, вентилятором и крыльчаткой

    Чтобы снять вент, выполните следующие операции:

    • Отключите минусовую клемму от аккумуляторной батареи;
    • Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
    • Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
    • Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
    • Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
    • Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
    • Вручную снимите прижимную пластину;
    • Демонтируйте теперь вентилятор вместе с кожухом.

    Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

    Замена электромотора

    1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
    2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
    3. Достаньте электродвигатель из корпуса вентилятора.
    4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
    5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

    Электромоторчик

    Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

    Замена крыльчатки

    Чтобы поменять крыльчатку, следуйте инструкции:

    • Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
    • Поддев шайбу, снимите ее;
    • В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
    • Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
    • Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

    Меняем крыльчатку

    В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

    Штифт направьте в продольное отверстие

    Модернизация

    Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

    Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

    1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
    2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

    Теперь конкретнее о том, как все это организовать.

    1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
    2. Установите его в верхнем патрубке, подходящем к радиатору.
    3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
    4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
    5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
    6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
    7. Управление лучше делать не на плюсе, а по массе.
    8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
    9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
    10. Один общий провод подается к минусу.

    Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

    Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

     Загрузка ...

    Не работает вентилятор охлаждения ваз 21099 инжектор

    Содержание статьи

    • Что делать, если не включается вентилятор на ВАЗ 21099
    • Почему не крутится вентилятор в блоке питания
    • Как подключить реле

    ВАЗ 21099

    Чтобы отремонтировать отечественный ВАЗ 21099, вовсе не нужно быть квалифицированным автомехаником. Автомобили российского производства всегда были просты в эксплуатации и обслуживании.

    ВАЗ 21099 относится к семейству Лада «Спутник». Он серийно производился на Волжском автомобильном заводе с 1990 по 2004 год. Оснащались такие авто карбюраторными моторами ВАЗ 2108 (1,3 л), ВАЗ 21083 (1,5 л) и инжекторными ВАЗ 2111 (1,5 л).

    В автомобиле не включается вентилятор охлаждения мотора

    Итак, вы столкнулись с проблемой – в автомобиле перестал включаться вентилятор системы охлаждения. В данной ситуации не стоит отчаиваться, все вполне поправимо. Ваши действия всецело будут зависеть от того, какой двигатель установлен на ВАЗ 21099, поскольку на карбюраторных и инжекторных агрегатах принцип включения вентилятора несколько отличается.

    Принцип включения вентилятора

    Дело в том, что на двигателях ВАЗ 2108 и 21083 электровентилятор приходит в действие благодаря датчику, установленному в правую часть радиатора охлаждения. Непосредственное включение вентилятора происходит при замыкании его контактов при температуре 99°С. На авто, произведенных до 1998 года, датчик управляет вентилятором через специальное реле 113.3747, находящееся в монтажном блоке. А на инжекторном моторе ВАЗ 2111 вентилятор охлаждения работает только через реле по сигналу блока управления.

    Устранение неисправности на двигателях ВАЗ 2108 и ВАЗ 21083

    Таким образом, для устранения неисправности на карбюраторном моторе необходимо в первую очередь проверить целостность предохранителей в монтажном блоке. Сгоревшие предохранители легко увидеть невооруженным глазом. На машинах до 1998 года выпуска следует проверить и реле включения электровентилятора. Если обнаружится, что присутствует электрический контакт между выводами “с” и “b” или нет контакта между “c” и “d”, реле нужно заменить.

    Также не стоит исключать возможность выхода из строя датчика, установленного в радиаторе автомобиля, а также самого электровентилятора. Для того чтобы испытать их на работоспособность, достаточно снять контакты с датчика и замкнуть между собой. Если вентилятор охлаждения заработал – все дело в датчике, нет – проблема кроется в моторе электровентилятора.

    Проверка включения вентилятора на двигателе ВАЗ 2111

    На тот случай, если греется инжекторный двигатель, стоит первоначально проверить предохранитель, защищающий цепь электрического вентилятора, затем вспомогательное реле. Реле вентилятора охлаждения можно обнаружить в салоне со стороны пассажирского сиденья под бардачком. При этом убедитесь, что мотор вентилятора в принудительном режиме срабатывает.

    Кроме того, электровентилятор на двигателе ВАЗ 2111 включается по данным датчика, расположенном на выпускном патрубке двигателя. Однако для установления неисправности этого датчика необходима сервисная компьютерная диагностика.

    • ВАЗ 2111- закипает тосол, не включается электродвигатель вентилятора системы охлаждения двигателя, причины и способы устранения
    • Система охлаждения 2108 – Энциклопедия журнала «За рулем»
    • Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 – Электродвигатель вентилятора системы охлаждения двигателя
    • ВАЗ 2108, Проверка реле вентилятора системы охлаждения, Лада Самара

    Содержание статьи

    Электрический вентилятор, установленный на радиаторе автомобилей ВАЗ, предназначен для принудительного обдува охлаждающей жидкости в системе. На высокой скорости встречный поток воздуха прекрасно справляется с этой функцией, но вот во время движения по пробкам, когда жар идет от поверхности асфальта, соседних автомобилей, охлаждение намного хуже. А вот электрический вентилятор способен обеспечить быстрое охлаждение жидкости до рабочей температуры.

    Тосол и антифриз в герметичной системе охлаждения имеют повышенную температуру кипения, но и это не спасает при движении по пробкам. Но что же делать, если отказал электрический вентилятор, а охлаждающая жидкость начинает выкипать? Главное – не паниковать и постараться принять верное решение для конкретной ситуации. Постарайтесь поставить диагноз как можно точнее, тогда и выйти из создавшегося положения получится проще.

    Схема включения электровентилятора

    Включение электрического вентилятора производится с помощью датчика температуры, установленного в радиаторе. На некоторых автомобилях есть дополнительный датчик в блоке двигателя, который включает вентилятор на пониженных оборотах. Осуществляется это путем питания обмотки двигателя через сопротивление. Схема управления тоже может отличаться на различных автомобилях. Наиболее простая схема состоит из самого вентилятора, предохранителя, датчика температуры и соединительных проводов.

    Предохранитель выбирается, исходя из мощности вентилятора. А датчик выполняет роль выключателя питания. Как правило, датчик устанавливается в разрыв минусового провода. Например, на ВАЗ 2109, начиная с 1996 года, применяли исключительно такую схему включения. Конструкторы допустили небольшую оплошность, так как провод, который идет от датчика на массу, имеет очень большую длину. В процессе эксплуатации он может повредиться, отчего перестанет работать вся схема.

    Датчик температуры также может выйти из строя, это не редкость. Для его замены необходимо сливать охлаждающую жидкость из радиатора, так как датчик расположен в нижней его части на большинстве автомобилей. Схема управления электровентилятором, в которой используется электромагнитное реле, немного сложнее, но за счет этого самого реле она имеет меньшую надежность. Лишняя деталь, которая может выйти из строя в неподходящий момент. Но с другой стороны, на датчике малые токи, весь высокий ток проходит через контакты реле.

    Что делать, если отказал вентилятор?

    Самый простой случай – это сгоревший предохранитель. Для восстановления нужно только найти по схеме его расположение и заменить на аналогичный. Нельзя ставить предохранитель, ток срабатывания которого намного больше, чем положено. Это же касается и «жучков». А вот при выходе из строя датчика температуры придется действовать с оглядкой на сложившуюся ситуацию. Если вы двигаетесь по трассе, то потока встречного воздуха должно хватать для охлаждения.

    Но в случае, если вы едете по городу, то наилучшим выходом окажется замкнуть выводы датчика. Таким же образом следует поступать, если в схеме управления установлено реле, а оно сгорело. А вот если повреждение где-то в проводке, то лучшим выходом из ситуации окажется подключение вентилятора на клеммы аккумулятора. Только не забывайте его отключать перед тем, как заглушить мотор.

    Причины отказа вентилятора радиатора связаны с его электрической или механической частью. В результате при определенных условиях двигатель автомобиля начинает перегреваться.

    Причины неисправности: «не работает вентилятор радиатора» системы охлаждения

    На примере вентилятора радиатора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

    — Вышел из строя датчик вентилятора радиатора

    На карбюраторных ВАЗ 2108, 2109, 21099 и их модификациях датчик расположен на правом бачке радиатора. Его выход из строя – наиболее распространенная причина отказа вентилятора на радиаторе. Включаем зажигание. Замыкаем отрезком провода контакты датчика (провода с них при этом не снимаем). Если вентилятор заработал – неисправен датчик, нет – неисправна его электрическая цепь.

    — Неисправна электрическая цепь датчика

    Для диагностики неисправности цепи удобнее всего использовать ее схему.

    Неисправности в цепи:

    окислились контакты проводов на выводах датчика температуры;

    перегорел предохранитель в монтажном блоке.

    — Неисправен электродвигатель вентилятора на радиаторе системы охлаждения

    Попросту сгорел или вышел из строя от старости. Заменяем новым или заведомо исправным.

    — Механическое повреждение электродвигателя вентилятора или его рамки (лопасти задевают за погнутую рамку)

    Примечания и дополнения

    — На автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска и после электрические цепи включения датчика вентилятора на радиаторе разные (после 1998 г «плюс» постоянно подается на датчик, до 1998 г только после включения зажигания). Это нужно учитывать при диагностике неисправностей.

    Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

    — Постоянно работает вентилятор радиатора на ВАЗ 2108, 2109, 21099

    Принципиальные электросхемы, подключение устройств и распиновка разъёмов

    Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

    Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

    Схема включения кулера ВАЗ 2104, 2105 и 2107

    1. вентилятор радиатора
    2. датчик температуры (находится на радиаторе снизу)
    3. монтажный блок
    4. реле зажигания
    5. замок зажигания

    А — к контакту «30» генератора.

    Электровентилятор охлаждения ВАЗ 2106

    1. датчик включения электродвигателя;
    2. электродвигатель вентилятора;
    3. реле включения электродвигателя;
    4. основной блок предохранителей;
    5. выключатель зажигания;
    6. дополнительный блок предохранителей;
    7. генератор;
    8. аккумуляторная батарея.

    Подключение вентилятора 2108, 2109, 21099

    До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

    Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

    Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

    1. Электродвигатель вентилятора
    2. Датчик включения электродвигателя
    3. Монтажный блок
    4. Выключатель зажигания

    К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

    Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

    1. Электродвигатель вентилятора
    2. Датчик 66.3710 включения электродвигателя
    3. Монтажный блок

    А — К выводу “30” генератора

    Схема включения ВО ВАЗ 2110

    Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

    Схема на 2113, 2114, 2115 инжектор и карбюратор

    Где находится реле вентилятора

    4 – реле электровентилятора;
    5 – реле электробензонасоса;
    6 – главное реле (реле зажигания).

    Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

    Если вентилятор охлаждения не работает

    Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

    • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
    • Потребляемая сила тока электродвигателя, 14 А
    • Температура замыкания контактов датчика, 82±2 град.
    • Температура размыкания контактов датчика, 87±2 град.

    Вентилятор системы охлаждения может не включаться из-за:

    • неисправности электропривода;
    • перегоревшего предохранителя;
    • неисправного термостата;
    • вышедшего из строя термодатчика включения кулера;
    • неисправного реле ВО;
    • обрыва электропроводки;
    • неисправной пробки расширительного бачка.

    Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

    Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

    1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
    2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

    Замена электровентилятора в авто

    1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
    2. Открываем капот, отключаем минусовую клемму.
    3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
    4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
    5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
    6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
    7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
    8. Отключаем колодку проводов на разъеме вентилятора.
    9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
    10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
    11. Ставим на его место новый.
    12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
    13. Дальнейший монтаж производим в обратном порядке.

    Модернизация схемы управления

    Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
    температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

    Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

    В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

    На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

    Видео — подключение и проверка ВО

    Author:

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
