Схема и устройство печки ВАЗ-2115

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.

Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Содержание

  1. Устройство отопительной системы ВАЗ-2115
  2. Схема подключения отопительной системы ВАЗ
  3. Схема работы отопителя
  4. Работа печки основана на следующем принципе
  5. Основные поломки электрики отопительной системы ВАЗ-2115

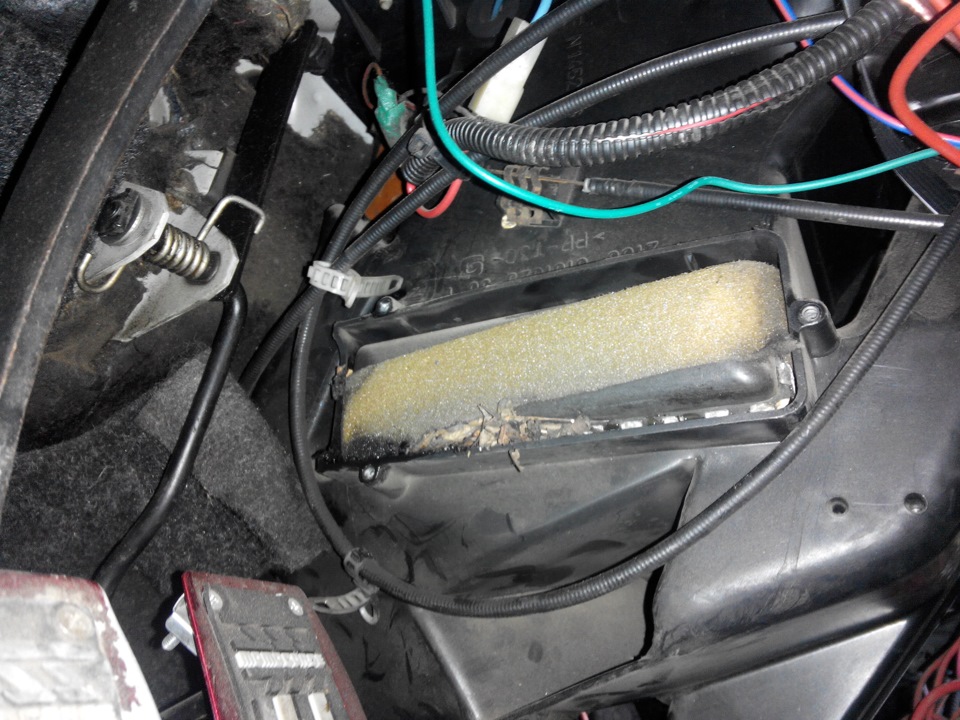

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

  • Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
  • Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
  • Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
  • Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Схема подключения отопительной системы ВАЗ

  1. Монтажный блок.
  2. Зажигание.
  3. Разгрузочное реле зажигания.
  4. Переключатель двигателя печки.
  5. Добавочный резистор.
  6. Мотор печки.
  7. Кнопка управления печкой.
  8. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

Схема работы отопителя

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
  4. Заслонка, управляющая печкой.
  5. Радиатор.
  6. Обдув ног водителя.
  7. Внутренний воздуховод.

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом.

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

https://www.youtube.com/watch?v=QxX3tCjapJE

Если вы включаете систему обогревания салона и слышите шум, а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.
