Подробная схема электропроводки ваз 2110 с описанием элементов
Часто в автомобилях ваз 2110 приходит в негодность проводка и по этому часто нужно иметь схему электропроводки под рукой. Поэтому если электропроводка вашего автомобиля ваз 2110 пришла в негодность эта схема электропроводки вам пригодится.
Диагностика с помощью ODB-2 сканера
Общее техническое состояние автомобиля всегда можно проверить с помощью персонального диагностического автосканера. Из доступных на рынке вариантов советуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition. Данная модель отлично совместима с большинством отечественных и зарубежных автомобилей.
Особенностью устройства является комплексная диагностика авто. В отличие от аналогов данный автосканер способен диагностировать не только двигатель, а также ABS, коробку передач, трансмиссию, airbag, систему кондиционирования и т.д. Также устройство отлично подходит при использовании в качестве бортового компьютера: в режиме реального времени отображает скорость, обороты, показания со всех имеющихся датчиков, давление масла, температуру и многое другое.
Схема инжекторного ВАЗ 2110 16 клапанов
НАЖАТЬ ЗДЕСЬ (ЧТОБЫ УВИДЕТЬ В БОЛЬШОМ РАЗРЕШЕНИЕ СХЕМУ ЭЛЕКТРО ПРОВОДКИ ВАЗ 2110)
| 1 – блок-фара | 2 – датчик износа колодок передних тормозов | 3 – датчик включения электродвигателя вентилятора |
| 4 – электродвигатель вентилятора системы охлаждения двигателя | 5 – звуковой сигнал | 6 – генератор |
| 7 – датчик уровня масла | 8 – блок управления электромагнитным клапаном карбюратора | 9 – контроллер отопителя |
| 10 – выключатель клапана рециркуляции | 11 – лампа подсветки рычагов управления отопителем | 12 – коммутатор |
| 13 – концевой выключатель карбюратора | 14 – датчик контрольной лампы давления масла | 15 – свечи зажигания |
| 16 – электромагнитный клапан карбюратора | 17 – датчик указателя температуры охлаждающей жидкости | 18 – распределитель зажигания |
| 19 – катушка зажигания | 20 – стартер | 21 – электродвигатель вентилятора отопителя |
| 22 – дополнительный резистор электродвигателя отопителя | 23 – датчик скорости | 24 – выключатель света заднего хода |
| 25 – микромоторедуктор привода заслонки отопителя | 26 – клапан рециркуляции | 27 – датчик уровня тормозной жидкости |
| 28 – колодки для подключения электродвигателя омывателя заднего стекла | 29 – аккумуляторная батарея | 30 – электродвигатель омывателя ветрового стекла |
| 31 – датчик уровня омывающей жидкости | 32 – датчик уровня охлаждающей жидкости | 33 – электродвигатель очистителя ветрового стекла |
| 34 – монтажный блок | 35 – колодки для подключения жгута предупредительного света | 36 – переключатель наружного освещения |
| 37 – комбинация приборов | 38 – выключатель заднего противотуманного света | 39 – контрольная лампа противотуманного света |
| 40 – контрольная лампа обогрева заднего стекла | 41 – часы | 42 – выключатель обогрева заднего стекла |
| 43 – подрулевой переключатель | 44 – колодка для переключения проводов при установке блок-фар другого типа | 45 – выключатель освещения приборов |
| 46 – выключатель зажигания | 47 – колодки для подключения жгута проводов очистителей фар | 48 – розетка для переносной лампы |
| 49 – плафон направленного света | 50 – выключатель сигнала торможения | 51 – плафон освещения салона |
| 52 – блок бортовой системы контроля | 53 – датчик указателя уровня топлива | 54 – выключатель аварийной сигнализации |
| 55 – датчик ремня безопасности водителя | 56 – прикуриватель | 57 – лампа подсветки пепельницы |
| 58 – выключатель лампы освещения вещевого ящика | 59 – колодка для подключения бортового компьютера | 60 – лампа освещения вещевого ящика |
| 61 – боковой указатель поворота | 62 – выключатель в стойке передней двери | 63 – выключатель в стойке задней двери |
| 64 – выключатель контрольной лампы стояночного тормоза | 65 – фонарь освещения багажника | 66 – датчик температуры воздуха в салоне |
| 67 – наружный задний фонарь | 68 – внутренний задний фонарь | 69 – фонарь освещения номерного знака |
| 70 – колодка для подключения элемента обогрева заднего стекла | 71 – колодка для подключения дополнительного сигнала торможения |
Схема инжекторного ВАЗ 2110 8 клапанов
НАЖАТЬ ЗДЕСЬ (ЧТОБЫ УВИДЕТЬ В БОЛЬШОМ РАЗРЕШЕНИЕ СХЕМУ ЭЛЕКТРО ПРОВОДКИ ВАЗ 2110)
| 1 – блок-фара | 2 – датчики износа колодок передних тормозов | 3 – звуковой сигнал |
| 4 – вентилятор системы охлаждения | 5 – выключатель света заднего хода | 6 – аккумуляторная батарея |
| 7 – генератор | 8 – датчик контрольной лампы давления масла | 9 – датчик уровня масла |
| 10 – свечи зажигания | 11 – форсунки | 12 – регулятор холостого хода |
| 13 – колодки электронного блока управления | 14 – датчик положения дроссельной заслонки | 15 – датчик положения коленчатого вала |
| 16 – модуль зажигания | 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов) | 18 – стартер |
| 19 – колодка диагностики | 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем) | 21 – датчик скорости |
| 22 – реле включения бензонасоса | 23, 35, 39 – плавкие предохранители | 24 – электробензонасос |
| 25 – микромоторедуктор привода заслонки отопителя | 26 – клапан рециркуляции | 27 – вентилятор отопителя |
| 28 – насос омывателя ветрового стекла | 29 – датчик уровня омывающей жидкости | 30 – датчик уровня тормозной жидкости |
| 31 – датчик уровня охлаждающей жидкости | 32 – моторедуктор стеклоочистителя | 33 – дополнительный резистор вентилятора отопителя |
| 34 – реле включения питания системы впрыска | 36 – клапан продувки адсорбера | 37 – датчик массового расхода воздуха |
| 38 – реле включения вентилятора системы охлаждения | 40 – переключатель наружного освещения | 41 – датчик детонации ВАЗ-2110 инжектор |
| 42 – датчик концентрации кислорода (подогреваемый лямбда-зонд) 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается) | 43 – контрольная лампа противотуманного света | 44 – контрольная лампа обогрева заднего стекла |
| 45 – выключатель противотуманного света | 46 – выключатель обогрева заднего стекла | 47 – комбинация приборов |
| 48 – монтажный блок | 49 – датчик уровня топлива | 50 – выключатель зажигания |
| 51 – регулятор яркости подсветки приборов | 52 – подрулевой переключатель | 53 – лампа подсветки рычагов управления отопителем |
| 54 – выключатель аварийной сигнализации | 55 – электронный блок управления отопителем; | 56 – выключатель клапана рециркуляции |
| 57 – блок индикации бортовой системы контроля | 58 – боковые указатели поворота | 59 – датчик температуры для системы отопления |
| 60 – плафон освещения салона | 61 – передний плафон освещения салона | 62 – розетка для переносной лампы |
| 63 – электронные часы | 64 – выключатели в стойках передних дверей | 65 – выключатели в стойках задних дверей |
| 66 – лампа освещения вещевого ящика | 67 – выключатель освещения вещевого ящика | 68 – прикуриватель |
| 69 – лампа освещения пепельницы | 70 – выключатель стоп-сигнала | 71 – элемент обогрева заднего стекла |
| 72 – наружные задние фонари | 73 – внутренние задние фонари | 74 – лампы освещения номерного знака |
| 75 – лампа освещения багажника | ||
Детальные схемы важных узлов автомобиля ваз 2110
Если вам необходима точная схема какого либо узла вашего автомобиля, в таком случае рекомендую ознакомиться с этими схемами.
Схема соединений системы генератора
| 1 – аккумуляторная батарея | 2 – генератор | 3 – монтажный блок |
| 4 – выключатель зажигания | 5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов |
Соединение стартера ваз 2110
| 1 – аккумуляторная батарея | 2 – генератор | 3 – стартер |
| 4 – выключатель зажигания |
Схема системы зажигания на ВАЗ 2110
| 1 – аккумуляторная батарея | 2 – выключатель зажигания | 3 – реле зажигания |
| 4 – свечи зажигания | 5 – модуль зажигания | 6 – контроллер |
| 7 – датчик положения коленчатого вала | 8 – задающий диск | А – устройства согласования |
Схема бесконтактной системы зажигания
| 1 – катушка зажигания | 2 – датчик-распределитель зажигания | 3 – свечи зажигания |
| 4 – коммутатор | 5 – выключатель зажигания |
Включение очистителя и омывателя заднего стекла
| 1 – электродвигатель омывателя | 2 – монтажный блок | 3 – выключатель зажигания |
| 4 – переключатель очистителя и омывателя заднего стекла | 5 – моторедуктор очистителя заднего стекла | К6 – дополнительное реле |
| А – к источникам питания | В – порядок условной нумерации штекеров в колодке моторедуктора |
Схема системы автоматического управления отопителем
| 1 – электродвигатель вентилятора | 2 – дополнительный резистор | 3 – контроллер |
| 4 – монтажный блок | 5 – выключатель зажигания | 6 – датчик температуры воздуха в салоне |
| 7 – выключатель рециркуляции | 8 – клапан рециркуляции | 9 – микромоторедуктор привода заслонки отопителя |
| А – к выключателю освещения приборов | В – к источникам питания |
Схема электрическая ВАЗ — 2110,ваз 2110 схема противотуманных фар
Перейти к содержанию
Схемы
Схема электрическая ВАЗ — 2110 однопроводная, то есть от источника питания до потребителя проходит только один провод, по которому подаётся плюс.
Минусом в таком соединении является масса автомобиля. Большинство цепей получают питание при включении зажигания. Это сделано для снижения нагрузки на аккумулятор при не работающем двигателе и предотвращение его разряда.
Под постоянным питанием, не зависимо от включения зажигания, находятся цепи звукового сигнала, стоп-сигнала, плафона и другие работа которых должна быть не зависимо от работы двигателя. Схема электрооборудования ВАЗ-2110, идентична схеме электрооборудования ВАЗ-2111 (2112; 2114).
Схема состоит из четырёх жгутов, которые делятся в зависимости от расположения. В частности в подкапотном пространстве находятся два жгута, один из которых проходит по левому крылу, а второй соединяет систему зажигания в карбюраторных автомобилях или датчики и исполнительные устройства с контроллером, с инжекторным двигателем. В салоне так же находятся два жгута один из которых соединяется с потребителями левой стороны, приборы, органы управления и так далее, и жгут питающий освещение салона и потребители, находящиеся в задней части автомобиля.
Схема электрическая ВАЗ — 2110 подключения фар.
Схема подключения противотуманных фар.
Согласно заводской схеме подключения противотуманные фары включаются после включения габаритов. При это можно оставить включенные фары при заглушенном двигателе, что приведёт к разрядке аккумулятора. Для предотвращения этой ситуации лучше подключить провод управления реле к выводу от замка зажигания (на схеме красным). Но если Вы хотите оставить включение совместно с габаритами, то вывод 30 реле лучше всего соединить с проводом получающим питание через замок зажигания. При этом надо учитывать, что увеличится нагрузка на замок зажигания.

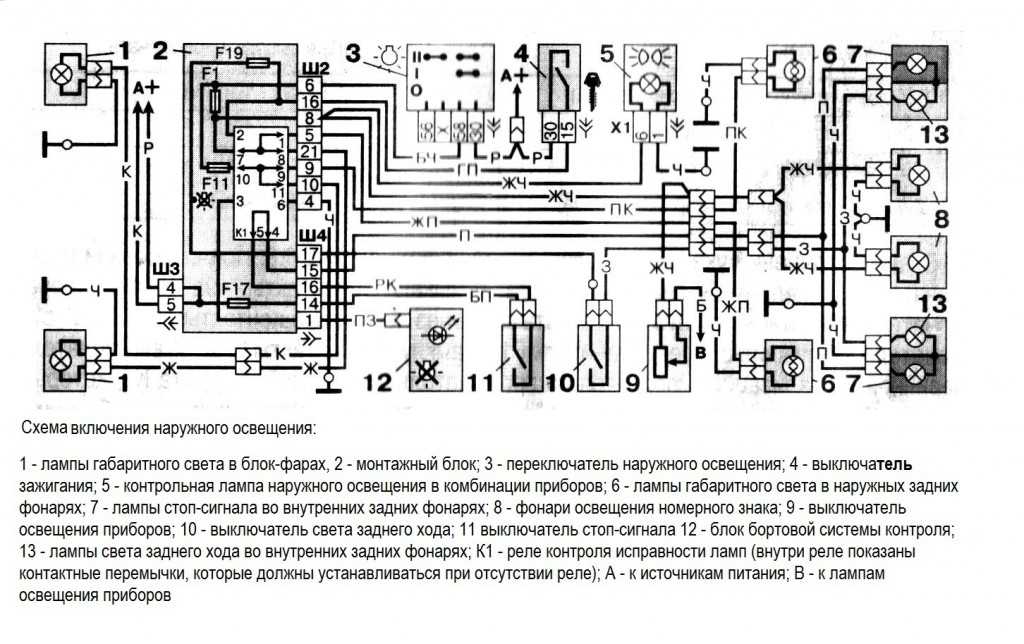

Схема электрическая ВАЗ — 2110 габаритных огней
Схема включения поворотов и аварийной сигнализации.
Предохранители.
Расшифровка значений предохранителей:
| Предохранитель №: | Амперы | За что отвечает: |
| F1 | 5 | Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника |
| F2 | 7,5 | Ближний свет в левой фаре |
| F3 | 10 | Дальний свет в левой фаре |
| F4 | 10 | Правая передняя противотуманная фара |
| F5 | 30 | Стеклоподъемники дверей |
| F6 | 15 | Переносная лампа, прикуриватель |
| F7 | 20 | Вентилятор радиатора, звуковой сигнал |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 20 | Омыватель и очиститель лобового стекла |
| F10 | 20 | Резервый |
| F11 | 5 | Габарит с правой стороны |
| F12 | 7,5 | Ближний свет в правой фаре |
| F13 | 10 | Дальний свет в правой фаре |
| F14 | 10 | Противотуманная фара, левая |
| F15 | 20 | Обогрев сидений |
| F16 | 10 | Аварийный сигнал, поворотники |
| F17 | 7,5 | Стоп сигнал, подсветка замка зажигания, освещение салона |
| F18 | 25 | Прикуриватель, подсветка бардачка, отопитель салона |
| F19 | 10 | Лампа заднего хода, контроль исправности стоп сигнала |
| F20 | 7,5 | Задние противотуманные фары |
Ниже приведены ещё несколько ссылок на схемы подключения некоторых потребителей.
Для открытия кликните мышкой по названию.
Схема дистанционного управления замком багажника
Схема подключения генератора
Схема подключения стеклоочистителя и омывателя заднего стекла
Схема подключения аварийных сигнализаторов
Схема подключения блокировки дверей
Схема подключения обогрева заднего стекла
Схема подключения звуковых сигналов
Схема подключения электростеклоподъёмников
Схема управления двигателем с контроллером МР7,0
King Electric — Расчет контура нагревателя
Sizing the Heating Circuit
| AMPS | VOLTS | WATTS | WIRE SIZE COPPER | WIRE SIZE ALUMINUM | CIRCUIT PROTECTION | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 120 | 1,440 | #14/ 2 | #12/2 | 15 А — 1-полюсный | |||||||||
| 16 | 120 | 1,920 | #14/2 | #12/2 | 20 AMP — 1 -полюс | |||||||||
| 12 | 240 | 2880 | #14/2 | #12/2 | 15 AMP -2 -POLE | 15. | 240 | 3 840 | #14/2 | #12/2 | 20 А.П. | 30 А — 2-полюсный | ||
| 240 | 7 680 | #8/2 | #6/2 | 40 AMP — 2 -полюс | ||||||||||
| 41 | 240 | 10 000 | #6/2 | #4/2 | 6024 6024 6024 6024 6024 6024 6024 6024 6024 6024 6024 6024 6024 6. Полюс | |||||||||
| 52 | 240 | 12 500 | #4/2 | #3/2 | 70 А. | #1/2 | 100 А — 2-полюсный |
- Приведенный выше размер цепи основан на проводе 90C и предназначен только для справки. Всегда консультируйтесь с местными нормами для правильного размера.
- В соответствии с Национальным электротехническим кодексом контуры отопления считаются постоянной нагрузкой, поэтому их номинальные характеристики должны быть снижены на 25 %. (Например: к контуру отопления на 20 А не может быть подключена нагрузка более 16 А.
) - Для нагревателей на 120 В требуются 1-полюсные автоматические выключатели; Нагреватели на 240 В нуждаются в двухполюсных выключателях.
- Используйте двухжильный кабель с заземлением (Romex™ или BX).
- При размещении нескольких нагревателей в цепи не превышайте мощность, указанную для соответствующего размера провода и автоматического выключателя. (Например: нагреватели 2-1000 Вт и 1-1500 Вт, 240 В = общая мощность 3500 Вт. Для этих 3 нагревателей потребуется провод 14/2 и 2-полюсный выключатель на 20 А, если все они будут подключены к одной цепи. Если больше необходимы нагреватели: либо запустите новую цепь, либо увеличьте размер провода и прерывателя, чтобы выдержать нагрузку.)
- Нагреватель мощностью 1500 Вт будет стоить одинаково, независимо от того, работает он на 120 или 240 Вольт. Нагревательные цепи на 240 В более распространены, потому что они уменьшают потребление ампер на панели выключателя/предохранителя. из 1920 Вт).
- Нагреватели на 120 и 240 В не взаимозаменяемы. Нагреватель на 240 вольт, работающий от 120 вольт, будет производить 25% номинальной мощности. Нагреватель на 120 В, работающий от напряжения 240 В, будет иметь номинальную мощность 4 x 120 В, разрушая нагреватель, который обладает серьезной пожароопасностью.
- Какое напряжение у моих нагревателей?
)
Нагреватель на 240 вольт, работающий от 120 вольт, будет производить 25% номинальной мощности. Нагреватель на 120 В, работающий от напряжения 240 В, будет иметь номинальную мощность 4 x 120 В, разрушая нагреватель, который обладает серьезной пожароопасностью.Один прерыватель указывает на то, что на нагреватель подается напряжение 120 Вольт.
Двойной прерыватель указывает на цепь 240 В, питающую нагреватель.
Тепловентилятор или плинтус?
Место: Плинтусный обогреватель занимает больше места на стене, чем обогреватель с вентилятором, что может вызвать проблемы с размещением мебели. (Например: обогреватель Pic-A-Watt® мощностью 2250 Вт будет обеспечивать столько же тепла, сколько плинтус высотой 9 футов.)
Комфорт: от 30 до 40 минут. Нагреватель с принудительным вентилятором также будет поддерживать более равномерную температуру, потому что вентилятор будет циркулировать воздух по комнате.
Это снижает резкость перепадов температур между горячим и холодным.
Уровень шума: Нагреватель плинтуса не имеет движущихся частей и поэтому работает тише тепловентилятора. В небольшом нагревателе Pic-A-Watt® используется вентилятор с короткозамкнутым ротором, что делает его практически бесшумным.
Эффективность: Плинтус мощностью 1500 Вт потребляет столько же электроэнергии, сколько тепловентилятор мощностью 1500 Вт. Отличие заключается в том, что тепловентилятор дает более равномерное тепло по всему помещению, тем самым уменьшая расслоение воздуха (горячий воздух поднимается и не смешивается с более холодным воздухом пола). Этот процесс заставляет вас чувствовать себя прохладнее, заставляя термостат плинтуса устанавливать более высокую температуру, в результате чего он работает чаще, потребляя больше электроэнергии, чем тепловентилятор того же размера. Каждый 1 градус включения термостата увеличивает счет за электроэнергию на 3,1%.
Таким образом, плинтус, настроенный на 75 ° F, будет стоить вам на 15,5% больше, чем тепловентилятор, настроенный на 70 ° F.
Какой тепловентилятор выбрать?
Применение: Если обогреватель будет часто включаться и использоваться в качестве основного отопления дома, King рекомендует использовать обогреватели со стальными элементами, такими как Pic-A-Watt®. На эти элементы распространяется пятилетняя гарантия, и они выдержат суровые условия повседневного использования. Для дополнительного или случайного использования хорошо подходят элементы с открытой катушкой. Если бюджетные ограничения имеют первостепенное значение, нагреватели с открытым змеевиком являются наименее дорогими.
Уровень шума: Пропеллерный вентилятор создает больше шума, чем вентилятор с короткозамкнутым ротором. Элементы с открытым змеевиком производят больше шума, чем элементы из массивной стали (Pic-A-Watt®) из-за скорости теплообмена с воздухом. Для больших помещений два маленьких обогревателя будут тише, чем один большой обогреватель.
Как отремонтировать настенный электрический обогреватель
По
Ли Валлендер
Ли Валлендер
Ли обладает более чем двадцатилетним практическим опытом реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 31.12.21
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Ли Валлендер
Обзор проекта
Настенные электрические обогреватели являются популярным основным источником тепла для небольших помещений, таких как ванные комнаты, и могут служить дополнительным источником тепла для больших комнат, которым требуется дополнительное тепло.
Электрические обогреватели могут помочь сохранить энергию, точечно обогревая определенные области, где необходимо тепло, а не обогрев всего дома. Можно ожидать, что прочные, надежные и безопасные настенные электрические обогреватели будут надежно обеспечивать тепло в течение многих лет.
Как работают электрические настенные обогреватели
Настенные электрические обогреватели работают почти так же, как портативные подключаемые электрические обогреватели, и они являются одними из самых простых конструкций обогревателей. Приведенные в действие стандартной бытовой сетью на 120 или 240 вольт, потребляющей 15 или 20 ампер, эти проводные нагреватели генерируют тепло за счет простого электрического сопротивления, проходящего через нагревательные змеевики в блоке, установленном в стене. Большинство обогревателей имеют встроенный термостат, контролирующий цикл включения-выключения, и вентилятор, который нагнетает воздух вокруг нагревательного элемента и выбрасывает его в помещение.
Несмотря на простоту конструкции, настенный обогреватель со временем может ухудшить свои характеристики или вообще перестать работать. Вы можете обнаружить, что вентилятор все еще выталкивает воздух, но воздух уже не горячий. Или наоборот: ТЭН горячий, а вентилятор перестал работать. Иногда не работает ни вентилятор, ни нагревательный элемент.
При незначительных проблемах вы можете легко исправить настенный электрический обогреватель, сочетая очистку, осмотр и подтяжку ослабленных соединений. Это задачи, с которыми легко справится большинство домашних мастеров. В некоторых случаях проблема может быть связана с неисправным автоматическим выключателем в главном сервисном щитке. А еще есть вероятность, что ТЭН просто изжил свой функционал, и сгорел моторчик вентилятора или ТЭН (или оба). В этом случае единственный выход – заменить ТЭН. Замена автоматического выключателя или замена нагревателя обычно выполняется лицензированным электриком, хотя опытный мастер с большим опытом может безопасно выполнить эту работу.
Вопросы безопасности
Настенные электрические обогреватели жестко подключены к бытовым электрическим цепям, и, как и при любом ремонте электрооборудования, требуется крайняя осторожность. В вашем сообществе могут даже действовать кодовые ограничения, запрещающие домовладельцам выполнять какие-либо работы, связанные с электропроводкой, хотя в большинстве юрисдикций разрешены простые действия по очистке, проверке проводных соединений или даже замене нагревательного блока. Но работа с электричеством по своей природе опасна, и вам не следует пытаться ремонтировать нагреватель, если у вас нет значительного опыта самостоятельной проводки и ноу-хау для проверки тока с помощью тестера напряжения.
Оборудование/инструменты
- Бесконтактный тестер напряжения
- Магазинный вакуум
- Дрель или отвертки
- Инструмент для зачистки проводов
- Фонарик
Материалы
- Соединители проводов
- Электроизоляционная лента
Как очистить настенный электрический обогреватель
Отключить питание
На панели электроснабжения вашего дома выключите автоматический выключатель, который управляет вашим настенным обогревателем.
С нагревателями на 120 вольт это будет однополюсный автоматический выключатель. Нагреватель на 240 вольт будет управляться двухполюсным выключателем, который обычно состоит из двух автоматических выключателей, соединенных между собой широким тумблером. Иногда вы обнаружите, что выключатель на 240 вольт представляет собой тонкий выключатель с узким корпусом.Переведите рычаг прерывателя в положение OFF . Однако никогда не думайте, что вы выключили правильный выключатель, пока не проверите провода внутри нагревателя. Очень часто автоматические выключатели имеют неправильную маркировку на панели.
Ли ВаллендерОчистите и снимите решетку
Пока решетка находится на нагревателе, очистите щели с помощью магазинного пылесоса. С помощью дрели или отвертки выверните винты, которыми решетка крепится к корпусу отопителя. Отложите решетку и винты в сторону.
Ли ВаллендерПроверка питания внутри нагревателя
После первой проверки детектора напряжения на заведомо находящемся под напряжением проводе проверьте внутреннюю часть настенного обогревателя, чтобы убедиться в отсутствии питания.
Ли Валлендер Проверьте в различных точках нагревателя, уделяя особое внимание соединениям, в которых соединяются провода цепи и выводы проводов. Если тестер не загорается, значит цепь разомкнута и можно безопасно прикасаться к проводам.Проверьте соединения проводов
Кабель электрической цепи, который входит в коробку нагревателя (обычно кабель NM или кабель с пластиковой оболочкой), присоединяется к набору проводов, припаянных к нагревателю. Два набора проводов обычно соединяются вместе с помощью соединителей проводов (гайки для проводов).
Проверьте состояние этих соединений. Если они ослаблены, прикрепите их снова. При необходимости вам может потребоваться снять дополнительную изоляцию с проводов цепи или выводов проводов, чтобы надежно соединить их. Убедитесь, что под разъемом провода не видно оголенного провода. Некоторые электрики любят обматывать основание разъема провода изолентой для надежной фиксации.
Ли ВаллендерОсмотрите изоляцию провода
Внешняя изоляция всех проводов должна быть прочной и не иметь зазубрин или трещин, которые могут вызвать короткое замыкание.
Ли Валлендер В случае незначительных порезов обмотайте провода изолентой. Сильно изношенные провода указывают на то, что нагреватель отработал свой срок службы и нуждается в замене.Очистка электрических катушек нагревателя
С помощью тонкой насадки, прикрепленной к пылесосу, очистите электрические катушки нагревателя, чтобы удалить всю пыль. Пыльные нагревательные змеевики могут вызвать перегрев и преждевременный выход нагревателя из строя.
Ли ВаллендерОсмотр очищенных катушек
Проверьте внутреннюю часть нагревателя, чтобы убедиться, что из змеевиков удален весь мусор. Катушки должны быть чистыми. Любой мусор, оставшийся на катушках, будет дымить и, возможно, даже загореться.
Ли ВаллендерОсмотр и очистка вентилятора
Тщательно пропылесосьте вентилятор отопителя магазинным пылесосом. Будьте осторожны, чтобы не сместить и не повредить тонкие лопасти вентилятора. Вращайте вентилятор вручную; он должен свободно вращаться.
Ли Валлендер
С нагревателями на 120 вольт это будет однополюсный автоматический выключатель. Нагреватель на 240 вольт будет управляться двухполюсным выключателем, который обычно состоит из двух автоматических выключателей, соединенных между собой широким тумблером. Иногда вы обнаружите, что выключатель на 240 вольт представляет собой тонкий выключатель с узким корпусом.
Проверьте в различных точках нагревателя, уделяя особое внимание соединениям, в которых соединяются провода цепи и выводы проводов. Если тестер не загорается, значит цепь разомкнута и можно безопасно прикасаться к проводам.
В случае незначительных порезов обмотайте провода изолентой. Сильно изношенные провода указывают на то, что нагреватель отработал свой срок службы и нуждается в замене.
Если у настенного обогревателя нет питания
Если в вашем настенном электронагревателе нет электричества, двигатель вентилятора не будет работать, и устройство не будет производить тепло. Существует несколько распространенных причин этой проблемы:
Автоматический выключатель выключен: Если автоматический выключатель сработал или был выключен по какой-либо другой причине, нагреватель не будет работать. Проверьте автоматический выключатель и переведите его в положение ВКЛ., затем проверьте работу нагревателя.
Цепь перегружена: Если автоматический выключатель срабатывает через неравные промежутки времени, возможно, нагреватель потребляет больше тока, чем рассчитана цепь. Иногда это происходит, если цепь нагревателя также подает питание на дополнительные розетки или светильники. Настенный обогреватель, как правило, должен питаться от выделенной цепи, которая не питает никакие другие устройства в доме, но даже в этом случае большой нагреватель, питаемый от цепи с недостаточной силой тока, иногда может вызвать перегрузку.
Если цепь нагревателя срабатывает регулярно, вероятно, пришло время обратиться к электрику для проверки ситуации и внесения необходимых исправлений в цепь. Или же нагреватель можно заменить другим, потребляющим меньше энергии.
Автоматический выключатель неисправен: Хотя это не является обычным явлением, автоматические выключатели иногда выходят из строя. В частности, выключатели AFCI и GFCI могут быть настолько чувствительными, что часто вызывают ложные срабатывания. Неисправный автоматический выключатель должен быть заменен электриком.
Короткое замыкание проводов: Короткие замыкания возникают, когда электрический ток протекает вне установленных проводных соединений и находит «короткое замыкание» обратно на землю. Это потенциально довольно опасная ситуация, которая может привести к поражению электрическим током или возгоранию, поэтому ее следует решать немедленно. Короткие замыкания иногда сопровождаются искрением или запахом горелого пластика.
И если автоматический выключатель срабатывает сразу после каждого сброса, скорее всего, вы имеете дело с коротким замыканием. Некоторые короткие замыкания легко обнаружить и устранить, если они вызваны простым ослаблением проводных соединений. Но проблемы с внутренней проводкой нагревателя или проблемы с проводкой цепи требуют опыта электрика.
Когда вентилятор работает медленно или слабо нагревается
Когда вентилятор вашего настенного электронагревателя работает медленно или количество тепла недостаточно, а вы уже очистили устройство и проверили его на наличие физической блокировки, напряжение в цепи и требования к мощности нагревателя могут не соответствовать требованиям. Обычно это происходит, если 240-вольтовый нагреватель был неправильно подключен к 120-вольтовой цепи, и почти всегда это признак того, что работа была сделана любителем, не понимающим. В этом случае вам следует заменить нагреватель на подходящую модель на 120 вольт.
Однако существуют также трансформируемые настенные обогреватели, которые можно правильно подключить к цепям на 120 или 240 вольт.
