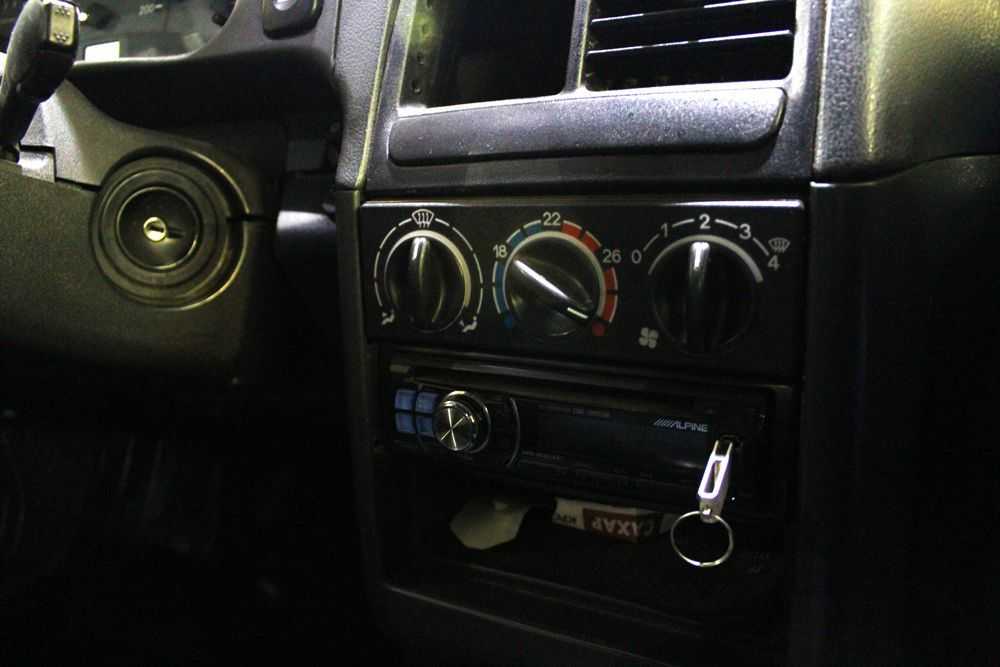

Регулятор температуры печки на ВАЗ 2110-2112: не работает регулировка отопителя

Владельцы отечественных автомобилей ВАЗ 2110, 11 и 12 единогласно утверждают, что печка в этих машинах – один из самых капризных и проблемных агрегатов. Учитывая наши морозные зимы, без работоспособной печки в авто просто не обойтись, а ломается она довольно часто. Поэтому профильные специалисты рекомендуют при выходе из строя отопительной системы сразу обратиться в автосервис или восстановить работу печки самостоятельно.

Содержание:

  • 1 Причины, по которым не работает печка
  • 2 Диагностика регулятора отопителя
    • 2.1 Центральные сопла
    • 2.2 Засорившиеся трубки
    • 2.3 Датчик положения заслонки
  • 3 Демонтаж регулятора температуры
  • 4 Полезные рекомендации

Причины, по которым не работает печка

Наиболее частым поломкам в отопительной системе машин ВАЗ подвержен температурный датчик. Устройство располагается на потолке авто, поэтому в случае очередной неисправности проверку рекомендуется начинать именно с него. Специалисты отмечают ряд причин, из-за которых печка в ВАЗ (10, 11, 12) может прийти в неисправное состояние. Самые распространенные и часто случающиеся поломки именно в этих автомобилях следующие:

  • вышел из строя контроллер САУО;
  • перестал автоматически регулироваться температурный баланс;
  • возможная протечка тосола из системы;
  • неисправен температурный датчик;
  • отказ от работы регулируемых заслонок.

Нормальный функционал отопительной системы в зимнее время очень важен, так как при низкой температуре в салоне стекла машины могут запотеть, что делает управление автомобилем не только дискомфортным, но и небезопасным.

Диагностика регулятора отопителя

Центральные сопла

Для быстрого установления реальной причины поломки выведшего из строя регулятора температуры печки ВАЗ десятого семейства первым делом разбираются центральные сопла. При этом рукоятку, регулирующую направление воздушного потока, требуется поставить в крайнее левое расположение. Для контроля рабочей эффективности заслонки следует активировать зажигание и сменить положение температурного датчика с минимального до максимума (с синей точки переместить на красную).

Если при осмотре выяснится, что заслонка замерла в неподвижном состоянии и не двигается с места, значит, в машине заклинил малогабаритный моторедуктор заслонки отопителя (печки). Если с редуктором все в порядке, необходимо проверить разламывание посадочного гнезда прибора. Такие поломки постоянно преследуют агрегаты, в которых заслонки изготовлены из пластика.

Засорившиеся трубки

Часто поломка температурного регулятора бывает из-за засорившихся трубок, которые постоянно забиваются всевозможными отложениями и герметиком. В этом случае владельцу авто необходимо проверить в расширительном бачке количество охлаждающей жидкости.

Пониженный уровень тосола или антифриза напрямую говорит о том, что используемого вещества не хватает для того, чтобы достать до отопителя.

Для активации заслонки (если она неподвижна) в действие приводится редуктор путем запуска зажигания. Оживить заслонку можно попытаться и в ручном режиме.

Датчик положения заслонки

Ремонтные работы с регулятором печки машины ВАЗ 2110, 2111 и 2112 необходимы и в том случае, когда печка функционирует только в крайних положениях. Эта проблема появляется тогда, когда редуктор работает в стандартном режиме, а сам вал проворачивается. В этом случае нужно проверить на наличие сбоев датчика, обеспечивающего правильное расположение заслонки. Меняя положение тумблера температуры, владелец авто заметит резкую смену сопротивления контактов.

Проворачивающийся (плавающий) вал редуктора и отсутствие сопротивления говорят о поломке датчика месторасположения заслонки. В этом случае ремонт нецелесообразен, рекомендуется установить новый прибор.

Если все выполнено правильно, контроллер блока управления начнет нормально работать, а моторедуктор восстановит свое управляющее напряжение.

Демонтаж регулятора температуры

Чтобы отремонтировать или заменить температурный регулятор печки, нужно:

  1. Открутить и убрать в сторону одну из заслонок климата, расположенную под рулем автомобиля.
  2. Далее демонтируется педальный узел, состоящий из тормозной педали и педали газа. От узла отсоединяется жгут проводов, а от педалей – разъемы.

  1. От регулятора отопителя отстегиваются два разъема, выполняется диагностика его контактов – может, они окислились или пригорели.
  2. На заключительном этапе откручивается регулятор температуры, который держится на паре саморезов.

На этом работы по снятию регулятора закончены.

Полезные рекомендации

  • Если в регуляторе поломка была несущественной, то рекомендуется снять вышедшие из строя детали, а на их место поставить новые. Если дефект был существенным, тогда регулятор лучше выбросить.
  • Не стоит выполнять ремонт электропроводки самостоятельно, пусть этим займутся специалисты.
  • Прежде чем искать поломку в труднодоступных местах, следует продиагностировать простые в разборке узлы автомобиля.
Рубрики Печка или отопитель салона

основные проблемы поломки, снятие и установка своими руками

Print this article Font size 16

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.


Схема

Причины поломки заслонки бывают разные

Причины поломкиХарактеристика
Заклинил микромоторредукторЭтот элемент отвечает за управление приводом заслонки
Проблема в блоке управленияЕго следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно. Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Особенности конструкции заслонки печки ВАЗ — 2110

Отметим, что на ВАЗ-2110 разных годов выпуска используются отопители, отличающиеся по конструкции:

1. Заслонка печки старого образца

В старых отопителях используются две центральных заслонки, одна из которых перекрывает поступление воздуха в салон извне, а вторая – перенаправляется воздушный поток к радиатору печки или в обход. Они взаимосвязаны между собой приводами и открываются микромоторедуктором.

2. Нового образца

В печки нового образца центральная заслонка – одна и связана она приводом с моторедуктором напрямую, а не через рычаг.

3. Под «Евро»-панель

Конструктивно такая печка не отличается от отопителя нового образца, но в ней заслонка распределения потока воздуха по зонам управляется еще одним микромоторедуктором.

Визуально отличить печки несложно по расположению вентилятора отопителя. В обогревателе салона старого образца вентилятор располагается горизонтально, а нового образца – вертикально. Отличаются у них и моторедукторы.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.


Тяги

Для этого:

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Принципы вентиляции салона

Прежде чем разобраться с причинами неисправности, следует знать принцип устройства и правила, по которым осуществляется вентиляция. Итак:

  • В салон воздух подается через отверстия, имеющиеся в накладке на ветровом стекле: при движении автомобиля произвольно, или принудительно с помощью вентилятора печки – отопителя.
  • Выходит воздух через щели между внутренними панелями дверей и между обивками, затем через отверстия находящиеся на торцах дверей. Теплоизоляцию салона улучшают клапаны встроенные в отверстия, которые пропускают воздух наружу, и препятствуют его поступлению во внутрь автомобиля.
  • На ветровое стекло направляется основная часть воздуха, в центральную часть и боковым стеклам потоки направляются через дефлекторы, перекрываемые заслонками.
  • Воздух к ногам водителя и рядом с ним сидящему пассажиру подается посредством двух пар дефлекторов: одна пара расположена у пола, другая – на уровне коленей.
  • Через накладку, расположенную на тоннеле пола и двух воздуховодов, встроенных под передними сидениями, воздух подается к ногам пассажиров, находящихся сзади.
  • Для предотвращения поступления наружного воздуха, особенно если участок дороги загазован, задымлен или очень пыльный имеется система рециркуляции воздуха. Когда на панели приборов утапливается кнопка рециркуляции, открывается электропневмоклапан. В этом случае под действием разрежения, возникающего во впускном трубопроводе, перекрывается доступ наружного воздуха, заслонкой системы рециркуляции, в салон автомобиля.
  • Температура воздуха регулируется ручкой контролера от 16°С до 30°С.
  • Информацию о температуре с ее датчика считывает блок, имеющий микровентилятор, расположенный на потолке. Блок включает микромотор, при возникновении разницы температуры, который управляет заслонками отопителя. Когда заслонка займет нужное положение, от датчика поступает сигнал на блок управления, отключающий микромотор.

Демонтаж


Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Замена моторедуктора

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.


Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.
Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:
  • закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
  • много мусора, влаги, песка, грязи, что способствовало заклиниванию;
  • выход из строя троса заслонки моторедуктора;
  • многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на о, ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.


Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

  • центральный дефлектор;
  • два боковых дефлектора и две решетки обдува лобового стекла;
  • подогрев ног водителя и переднего пассажира;
  • два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

  1. Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
  2. Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
  3. Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
  4. Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
  5. Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
  6. Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

На схеме показано, как происходит автоматическое управление отоплением

Для владельцев ВАЗ 2110, которые хотят доработать систему отопителя или провести ремонт электрики, будет полезна схема автоматического управления.

https://youtube.com/watch?v=videoseries

https://youtube.com/watch?v=videoseries

Блок, ответственный за температуру

Что делать, если не работает вентилятор печки нивы шевроле: причины и устранение неисправностей

Центральный узел в системе печки – это отопительный блок. Главная его функция – непосредственно нагрев салона. Устроен этот блок следующим образом. Электрический двигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники не оснащаются краном.


Поэтому радиатор всегда нагрет, независимо от времени года. Производитель заявляет, что так получилось решить проблему с постоянными протеканиями крана. Кроме того, значительно ускоряется нагрев салона. Летом приточная вентиляция идет вне радиатора.

Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками. Как заменить датчик холостого хода ваз. Самостоятельная замена регулятора холостого хода ВАЗ. Признаки неисправности PCH и диагностики.

Датчик холостого хода — автомобильный узел, стабилизирующий обороты двигателя в режиме холостого хода. Обратите внимание, что регулятор холостого хода и датчик холостого хода одинаковы. При этом правильнее говорить регулятор холостого хода (сокращенно RCX), так как все датчики автомобиля являются измерительным оборудованием. Если в работе RHX возникнут проблемы, у вас могут возникнуть трудности с управлением автомобилем. Об этом далее в статье.

Датчик холостого хода — конструкция и назначение

Как уже было сказано, датчик холостого хода – это устройство, которое следит за холостым вращением мотора. Благодаря ему двигатель поддерживает оптимальные режимы работы, что увеличивает срок службы его узлов. Кроме того, в холодное время обороты холостого хода прогревают силовой агрегат до рабочей температуры. Таким образом, РЧ играет достаточно важную роль в двигателе автомобиля. Кстати, он состоит всего из трех компонентов:

  • Шаговый электродвигатель.
  • Весна.
  • Стержень, на конце которого находится коническая игла.

С более подробной структурой этого товара вы можете ознакомиться на картинке ниже:

Место установки и принцип действия датчика открытия

На машинах семейства ВАЗ RXX находится на дроссельном узле, а точнее на его корпусе, возле механизма положения дроссельной заслонки. Он крепится двумя винтами. Суть работы ПЧ заключается в открытии/закрытии канала, переходящего в перепуск дросселя. При работе мотора датчик скорости вращения коленчатого вала сообщает скорость вращения элемента (часто информация передается с помощью специальных меток).

Контроллер, в свою очередь, решает: открыть или закрыть клапан. При этом он руководствуется разными алгоритмами и расчетами. Далее датчик ХХ приходит на команду, которую необходимо выполнить. Так, обнуление штока иглой уменьшает или увеличивает подачу топлива в двигатель.

Признаки неисправности датчика холостого хода

Эти симптомы могут говорить о неисправностях RCX:

  • Включается двигатель «Плавание» ХХ.
  • При прогреве автомобиля обороты двигателя не увеличиваются.
  • Плохой запуск силового агрегата даже при нажатии на педаль газа.
  • Внезапная остановка двигателя на нейтральной передаче.
  • Падение оборотов двигателя после включения энергопотребителей: Магнитол, печки, кондиционера или фар.

Учтите, что такие признаки могут спровоцировать другие устройства, которые связаны с подачей топлива (например, топливный фильтр или свечи). Поэтому перед заменой датчика ХХ сделайте диагностику исправности ряда других важных деталей. Только убедившись, что поломка RHX может быть обработана до замены датчика.

Диагностика датчика холостого хода, как сделать диагностику своими руками?

Для проверки ГКЛ сам механизм найти сам механизм и вытащить из него колодку с проводами. Если на вашем автомобиле установлен вазовский мотор объемом 1,6 литра, вы сначала откручиваете два компонента дроссельной заслонки и смещаете ее на 10 мм от торца ресивера.

Затем проведите по цепи датчика и посмотрите, подходит ли для него напряжение. Для этого применяется обычный вольтметр. Для определения напряжения подключите минусовую клемму к массе, а выводы «А» и «Д» подключите к колодке проводов (чаще всего они обозначены на колодке). Далее включаем зажигание и смотрим показания вольтметра. Если вообще нет признаков подачи тока, значит неисправна вся цепь или ЭБУ. Если напряжение на шкале меньше 12 В, скорее всего, у вас разрядился АКБ.

Если вольтметр показывает напряжение 12 В и более, продолжаем эксперимент. Выключите зажигание и проверьте сам LCM. Клеммы тестера подключить к выводам A, B, C, D. Общее сопротивление должно колебаться в пределах 50-55 Ом. Затем измерьте сопротивление парами. Если RHX работает нормально, устройство покажет бесконечное сопротивление. Если датчик показывает другие показания, он неисправен и нуждается в замене. Если значения соответствуют норме, скорее всего, проблема кроется в свечах или других узлах автомобиля.

Инструменты, приспособления, расходные материалы

При проведении работ по замене РХХ вам понадобится всего два крестовых хода, а также немного опорно-двигательного масла для смазки уплотнительного кольца.

Как заменить датчик холостого хода своими руками (пошагово)

Заказ работ:

  1. Первым делом выводим из строя бортовую систему автомобиля, для чего снимаем минусовую клемму с аккумулятора.
  2. Затем отсоедините амортизатор с проводами, которые идут к датчику от дроссельной заслонки. Для этого прижмите палец к пластиковой защелке-фиксатору.
  3. Теперь откручиваем два болта крепления и снимаем датчик с форсунки. Иногда могут быть проблемы — при закручивании может выпасть винт, расположенный возле ствольной коробки. Чтобы этого не произошло, желательно сначала извлечь левый механизм крепления, а затем открутить правый.
  4. Теперь нужно немного потянуть за датчик и открутить правый винт. Такая последовательность позволит не перепутать элементы крепления и значительно ускорит процесс снятия.
  5. Когда старый датчик демонтирован, установить новый. В целом установка ПЧ выполняется аналогично демонтажу, только в обратном порядке. Специалисты рекомендуют наносить на уплотнительное кольцо несколько капель моторного масла.
  6. Последний этап — калибровка RXX. На отечественных авто эта процедура автоматизирована, поэтому нужно только надеть минусовую клемму и включить зажигание на несколько секунд, затем снова выключить.
    На этом калибровка RXX успешно завершена. Автомобиль полностью подготовлен к эксплуатации.

Как восстановить работоспособность датчика холостого хода (подробно)

Заказ работ:

  • Снимите два крепления дроссельного узла и отведите его в сторону на 10 мм.
  • Затем отсоедините колодку проводов от LCH.
  • Наносим на ватную палочку WD-40 и тщательно прочищаем все каналы.
  • Далее откручиваем два болта которые крепят RXX. Если крепежа здесь нет, придется снимать дроссельный узел.
  • Теперь потяните за сам механизм. Если на нем есть масла и черная грязь, кроме чистки РЧ потребуется чистка всей дроссельной заслонки.
  • Затем на конусную иглу с пружиной нанесите WD-40.
  • После очистки устройство высушивается и устанавливается на место.
  • Перед установкой проверьте расстояние от корпуса прибора до иглы — оно должно быть 23 мм.

Наконечники проф.

Рекомендуем посмотреть следующее видео:
